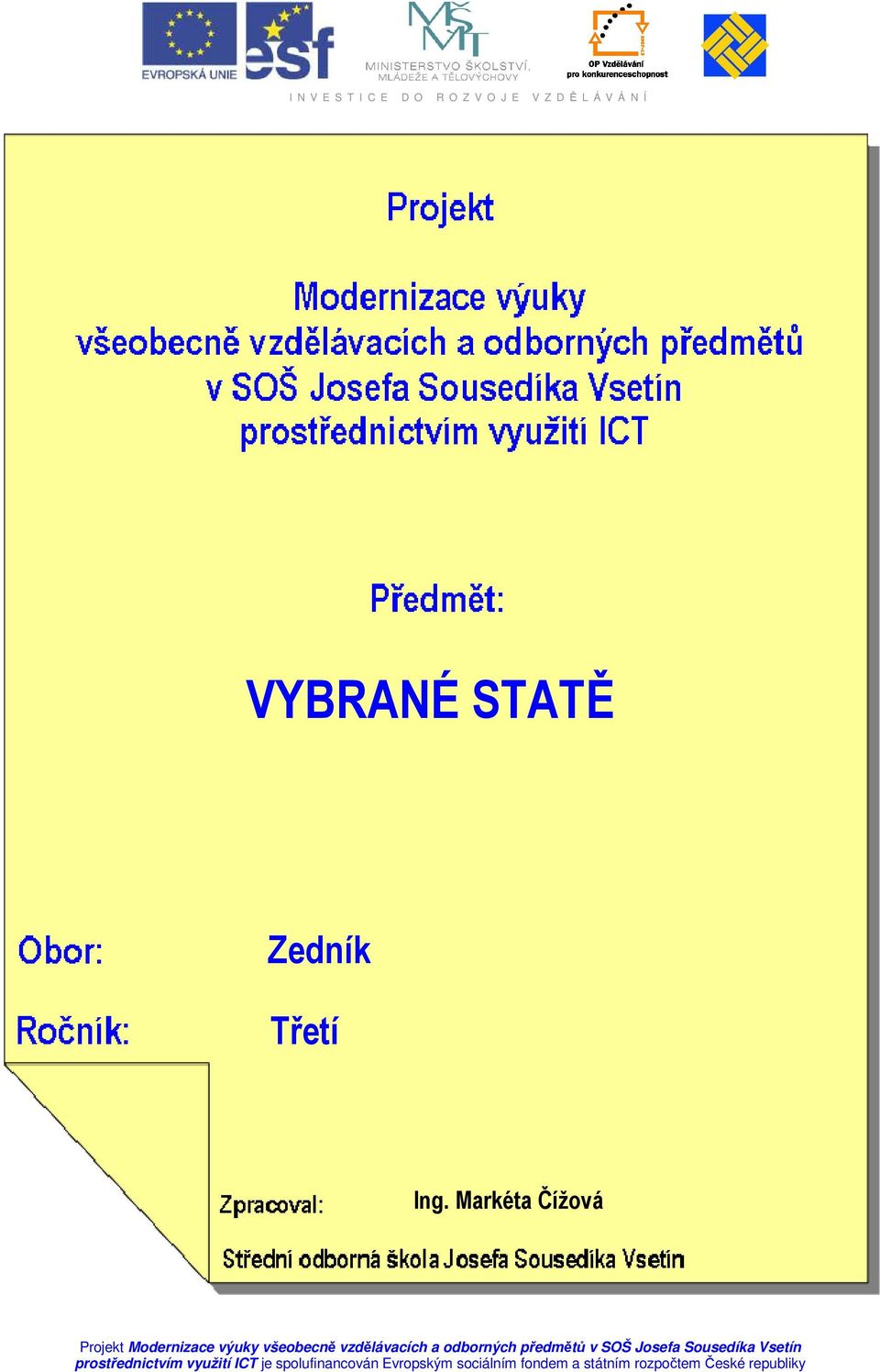

1 VYBRANÉ STATĚ Zedník Třetí Ing. Markéta Čížová

2 OBKLADY Vybrané statě Zedník Třetí Ing. Markéta Čížová

3 Prohlášení Prohlašuji, že jsem tento výukový materiál vypracoval(a) samostatně, a to na základě poznatků získaných praktickými zkušenostmi z pozice učitele ve Střední odborné škole Josefa Sousedíka Vsetín, a za použití níže uvedených informačních zdrojů a literatury. Tento výukový materiál byl připravován se záměrem zkvalitnit a zefektivnit výuku minimálně v 10 vyučovacích hodinách. Ve Vsetíně dne Ing. Markéta Čížová podpis autora

4 Obsah 1. Obklady 1.1 Obecně Rozdělení obkladů 1.2 Vnitřní obklady Dřevěné obklady Obklad z prken Obklad z palubek Obklad z velkých desek Obklad z desek malého formátu Korkové obklady Keramické obklady Obkladačková lepidla Typy obkladaček Řezání obkladaček Příprava obkladů Obkládání Mozaika Obklad ze skleněných obkladaček Obklad z plastů Obklad z kamene Obklad z textilií Obklady zrcadly Obklady sádrokartonovými deskami Obklady z polystyrénových kazet 1.3 Vnější obklady Obklady keramické Obklady z vláknocementových desek Obklady ze dřeva Obklady z kamene

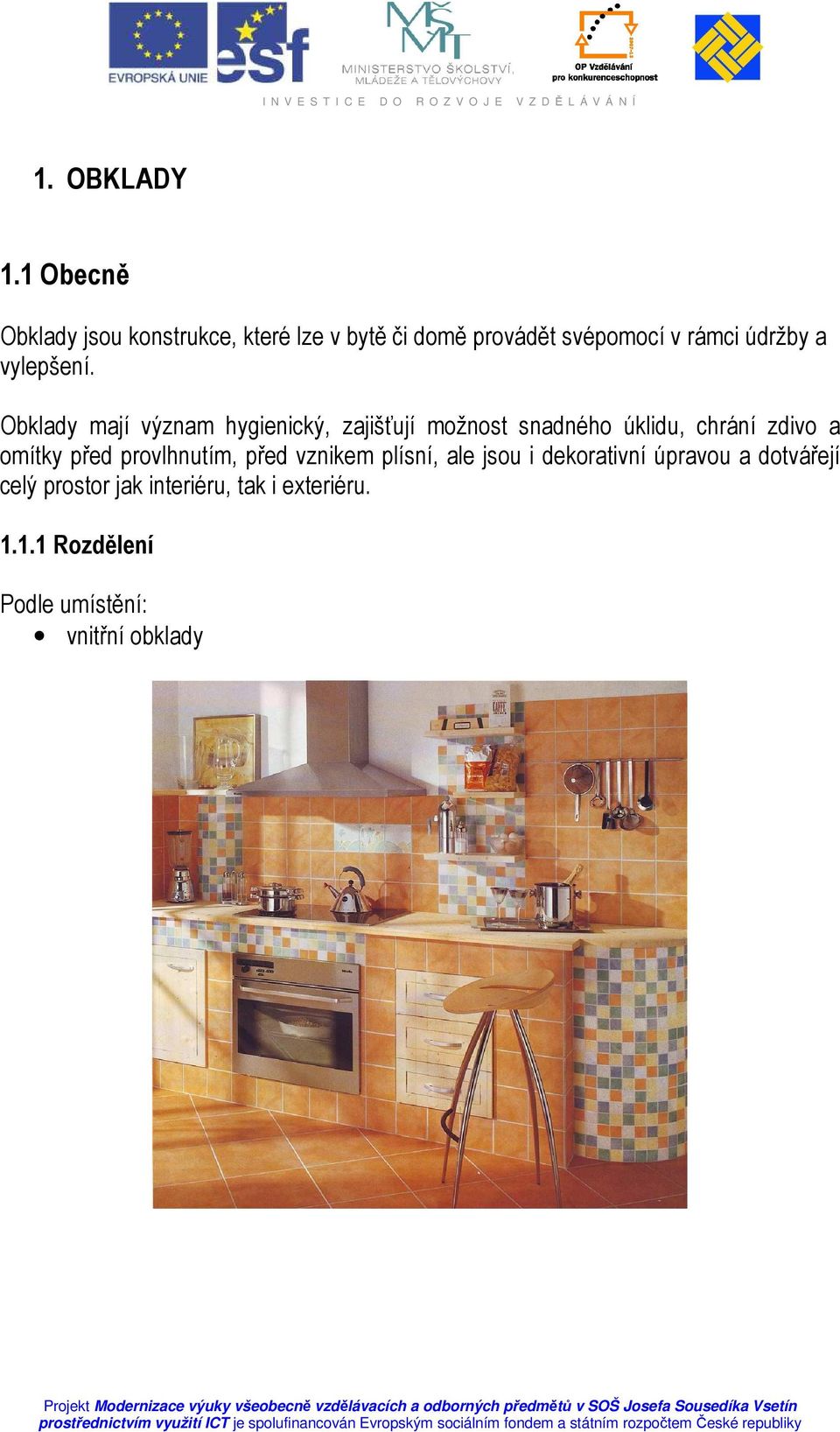

5 1. OBKLADY 1.1 Obecně Obklady jsou konstrukce, které lze v bytě či domě provádět svépomocí v rámci údržby a vylepšení. Obklady mají význam hygienický, zajišťují možnost snadného úklidu, chrání zdivo a omítky před provlhnutím, před vznikem plísní, ale jsou i dekorativní úpravou a dotvářejí celý prostor jak interiéru, tak i exteriéru Rozdělení Podle umístění: vnitřní obklady

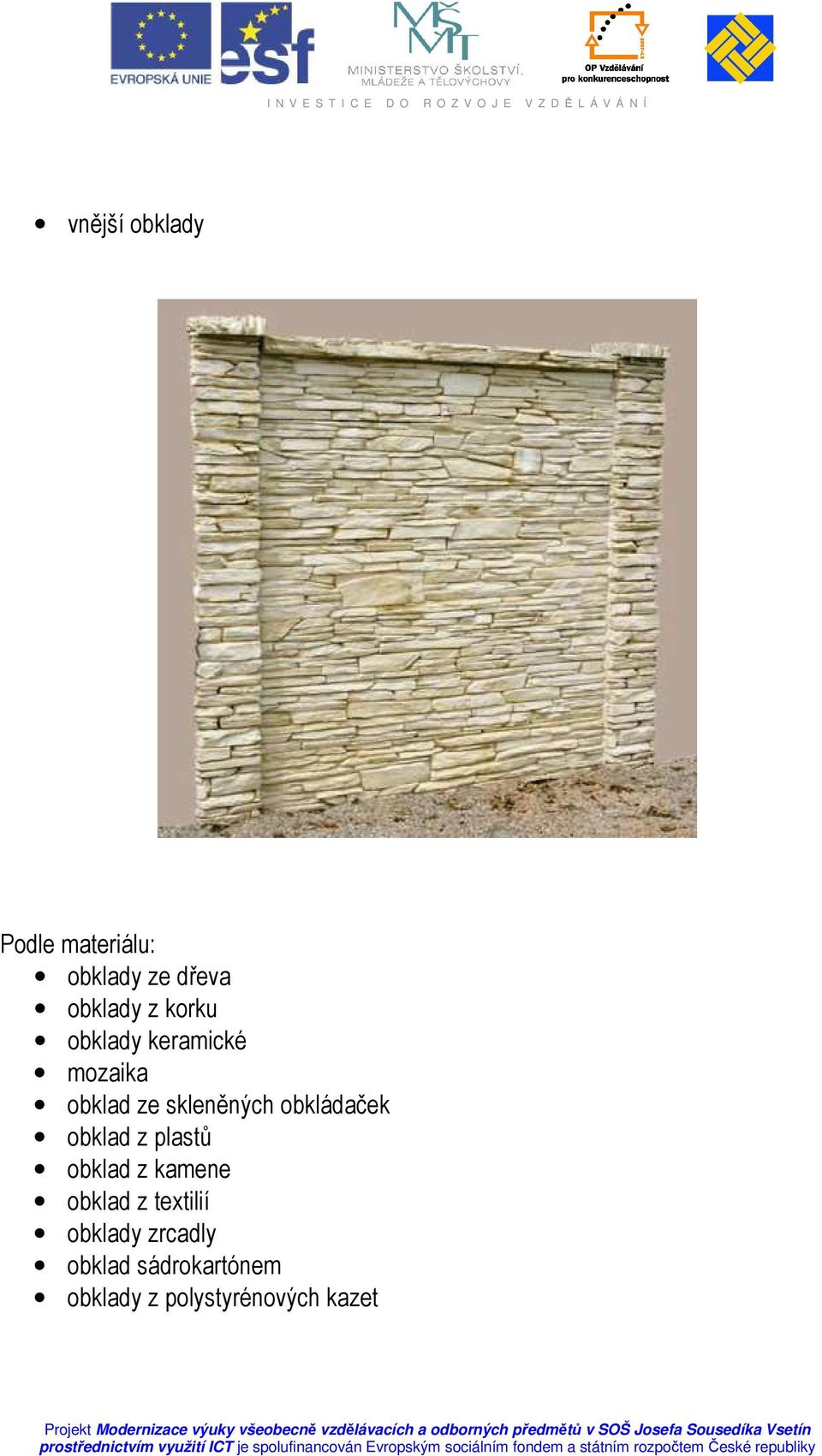

6 vnější obklady Podle materiálu: obklady ze dřeva obklady z korku obklady keramické mozaika obklad ze skleněných obkládaček obklad z plastů obklad z kamene obklad z textilií obklady zrcadly obklad sádrokartónem obklady z polystyrénových kazet

7 1.2 Vnitřní obklady I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Důvody pro používání vnitřních obkladů jsou tyto: estetika hygiena ochrana zdiva a omítek proti poškození, plísním, vlhkosti, škůdcům a ostatním negativním vlivům zlepšení tepelné a zvukové izolace Dřevěné obklady Dřevěné obklady jsou velmi často používané pro svůj vzhled, přirozenou barevnost, kresbu, vůni, zlepšuje akustiku a chrání zeď před poškozením. Poškození zdiva vzniká v hodně namáhaných oblastech, jako jsou například jídelní nebo kuchyňské kouty, ordinace a čekárny ve zdravotnických zařízeních, prostory sloužící k odpočinku. Dřevo je hydroskopický materiál přijímá vzdušnou vlhkost a opět ji vydává, což způsobuje objemové změny a dřevo bobtná. Pokud je dřevo vlhké, je to živná půda pro vznik plísní. Pokud se rozhodneme provádět dřevěný obklad v místnosti se zvýšenou vlhkostí, použijme raději místo dřeva jejich dokonalou plastovou imitaci.

8 Obklady z prken Je to nejjednodušší forma dřevěného obkladu. Používá se dřevěné prkno, které se připevní na zeď v místech největšího možného poškození, kde hrozí, že zeď, popřípadě omítka, se poškodí odsunutím židle. dřevěné prkno Postup při obkládání z dřevěných prken Používáme dřevo měkké, tvrdé, polotvrdé tloušťky 15 až 22 mm a šířky 80 až 150 mm. Používáme prkna s opracovanými stěnami. Nejprve si na zeď nakreslíme rovinu obkladu, vyvážíme pomocí hadicové vodováhy. Do prken, které budou sloužit jako obklad si předvrtáme díry po vzdálenostech 500 až 800 mm, díry upravíme záhlubníkem, aby hlavy vrutů nevyčnívaly. Díry do zdi pak vyvrtáme vrtákem přímo dírami v latích, hmoždinku prostrčíme dírou v prkně do zdi a prkno připevníme.

9 Obklad z palubek I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Obkládáme-li větší plochu, použijeme prkna, které mají opracované strany do pera a drážky, polodrážky, popřípadě drážky s vloženým pérem, kterým se říká palubky. Používáme měkké, polotvrdé, tvrdé dřevo tloušťky 15 až 22 mm, šířky 80 až 150 mm, které vzájemně spojujeme do požadované šířky obkladu. polodrážka pero a drážka vložené pero

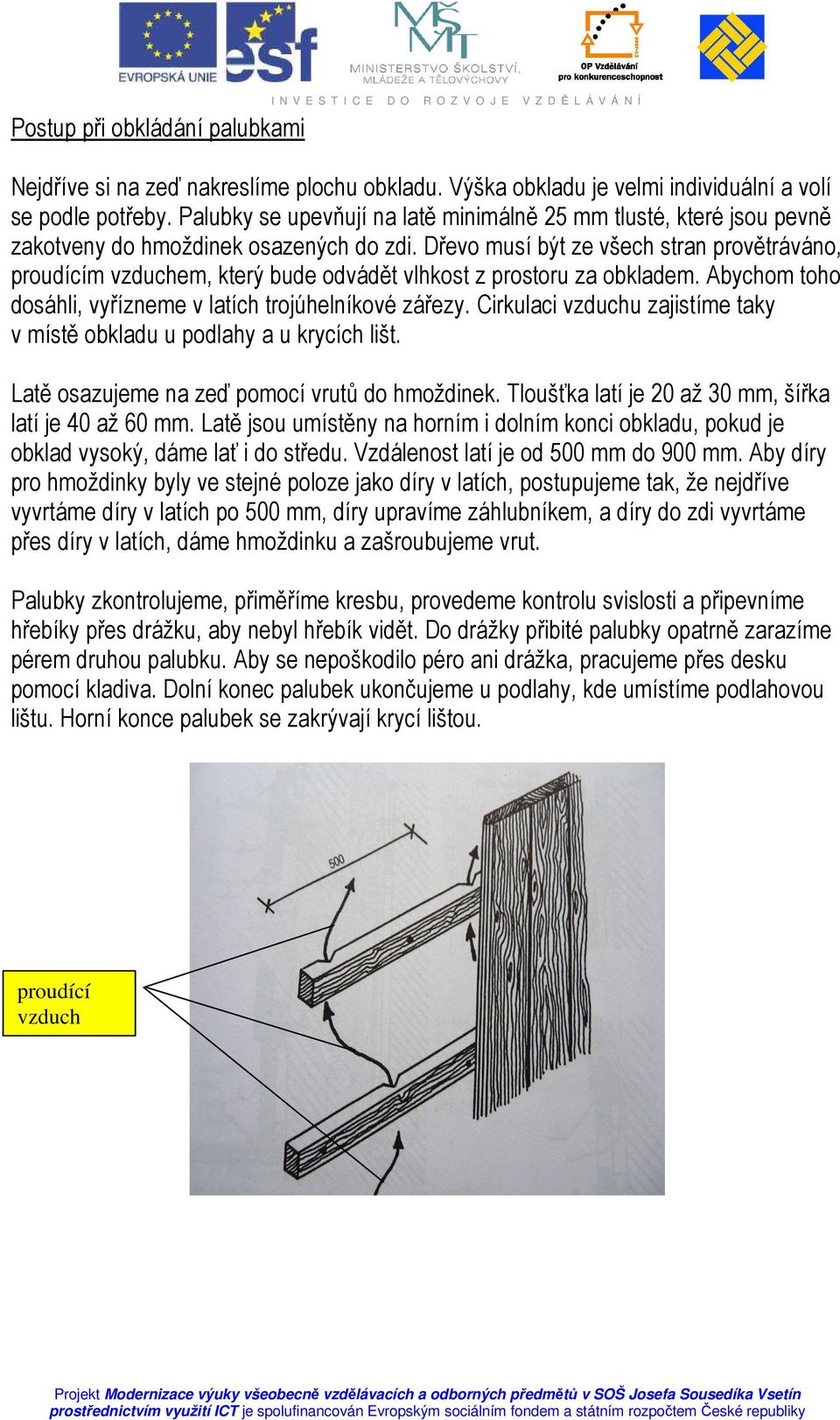

10 Postup při obkládání palubkami I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Nejdříve si na zeď nakreslíme plochu obkladu. Výška obkladu je velmi individuální a volí se podle potřeby. Palubky se upevňují na latě minimálně 25 mm tlusté, které jsou pevně zakotveny do hmoždinek osazených do zdi. Dřevo musí být ze všech stran provětráváno, proudícím vzduchem, který bude odvádět vlhkost z prostoru za obkladem. Abychom toho dosáhli, vyřízneme v latích trojúhelníkové zářezy. Cirkulaci vzduchu zajistíme taky v místě obkladu u podlahy a u krycích lišt. Latě osazujeme na zeď pomocí vrutů do hmoždinek. Tloušťka latí je 20 až 30 mm, šířka latí je 40 až 60 mm. Latě jsou umístěny na horním i dolním konci obkladu, pokud je obklad vysoký, dáme lať i do středu. Vzdálenost latí je od 500 mm do 900 mm. Aby díry pro hmoždinky byly ve stejné poloze jako díry v latích, postupujeme tak, že nejdříve vyvrtáme díry v latích po 500 mm, díry upravíme záhlubníkem, a díry do zdi vyvrtáme přes díry v latích, dáme hmoždinku a zašroubujeme vrut. Palubky zkontrolujeme, přiměříme kresbu, provedeme kontrolu svislosti a připevníme hřebíky přes drážku, aby nebyl hřebík vidět. Do drážky přibité palubky opatrně zarazíme pérem druhou palubku. Aby se nepoškodilo péro ani drážka, pracujeme přes desku pomocí kladiva. Dolní konec palubek ukončujeme u podlahy, kde umístíme podlahovou lištu. Horní konce palubek se zakrývají krycí lištou. proudící vzduch

11 Detail ukončovací lišty dřevěného obložení I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Způsob olištování vynechaného otvoru v obložení Dřevěný obklad z palubek-svislý.ppt Dřevěný obklad z palubek-vodorovný.ppt

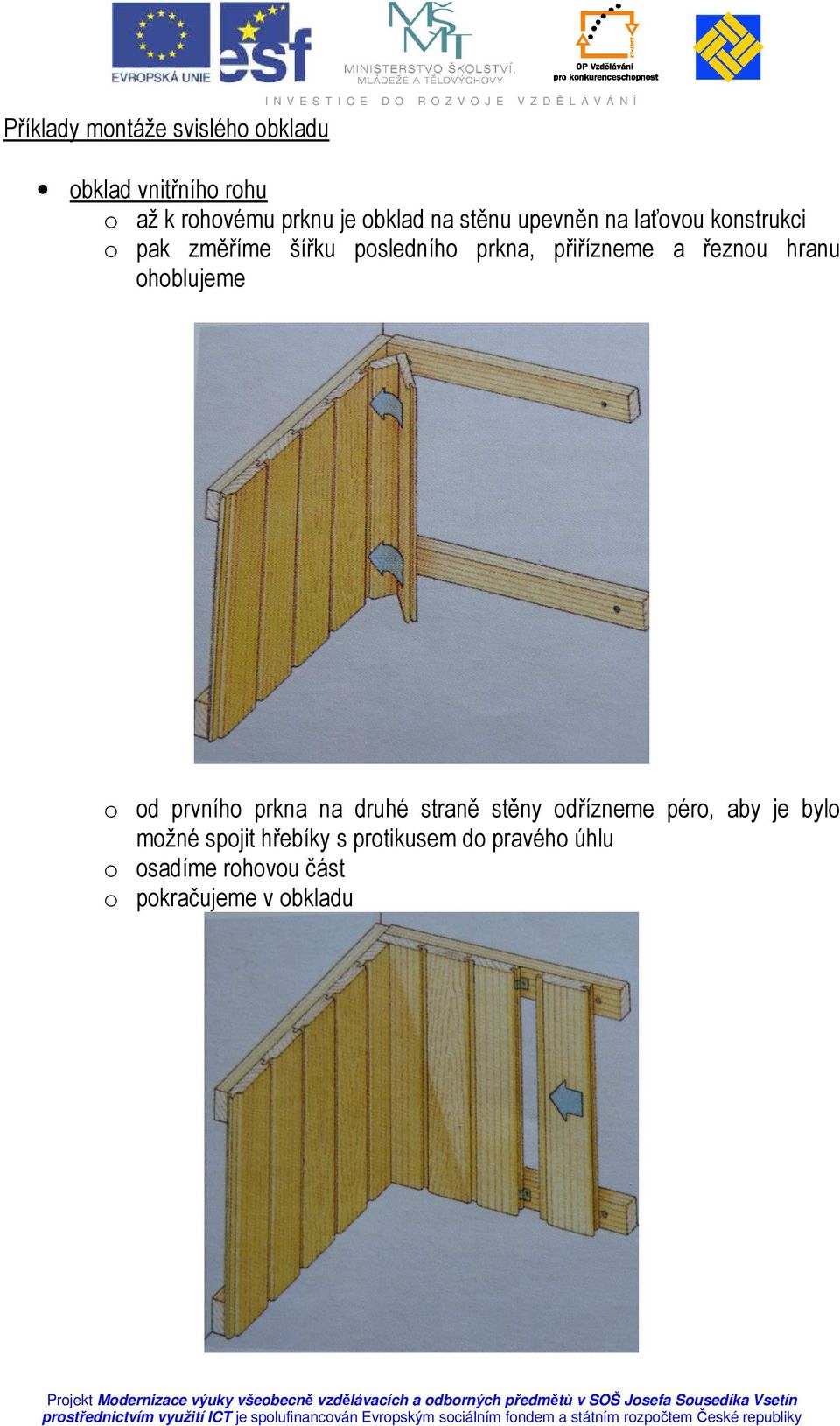

12 Příklady montáže svislého obkladu I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í obklad vnitřního rohu o až k rohovému prknu je obklad na stěnu upevněn na laťovou konstrukci o pak změříme šířku posledního prkna, přiřízneme a řeznou hranu ohoblujeme o od prvního prkna na druhé straně stěny odřízneme péro, aby je bylo možné spojit hřebíky s protikusem do pravého úhlu o osadíme rohovou část o pokračujeme v obkladu

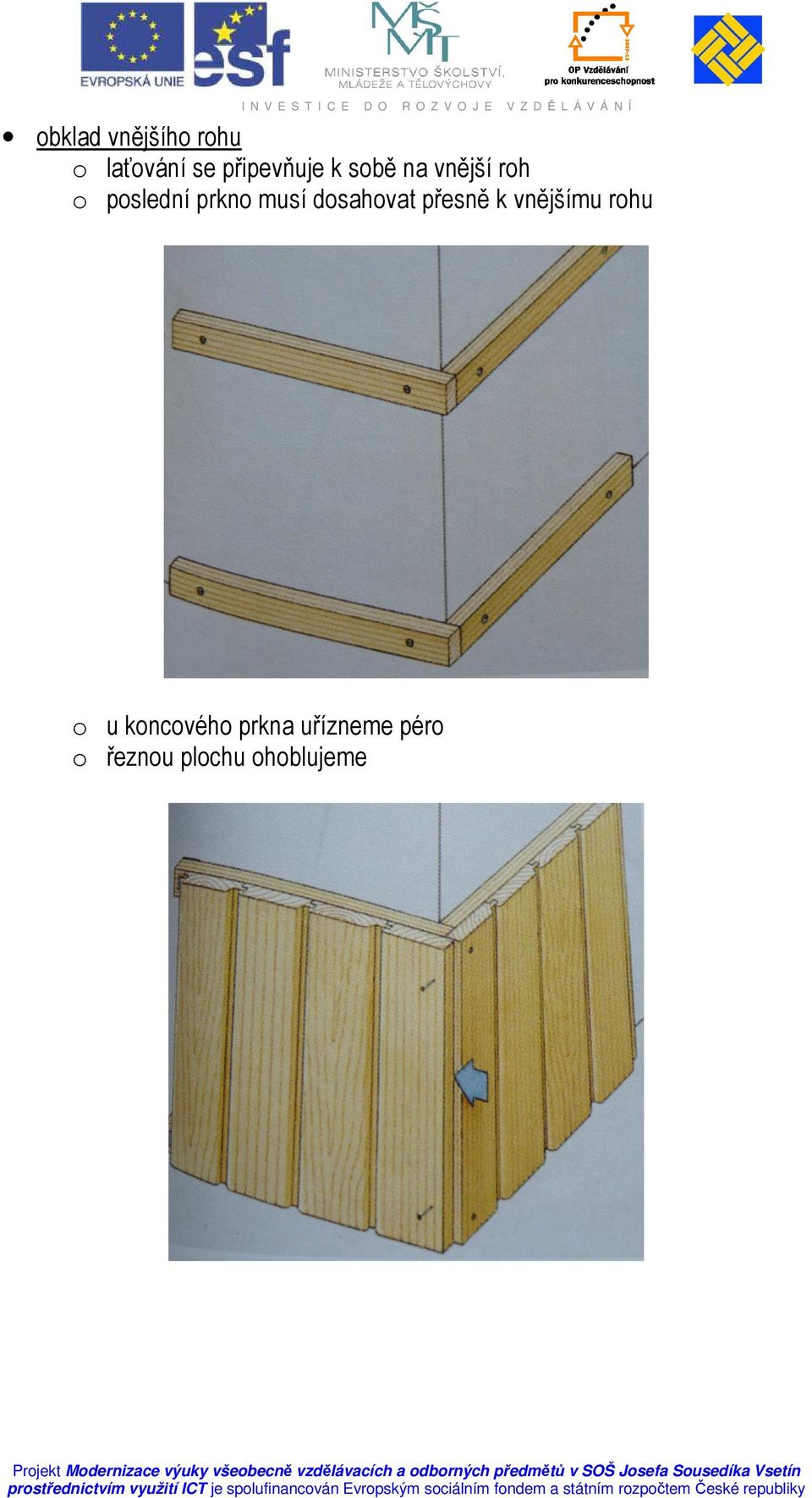

13 obklad vnějšího rohu o laťování se připevňuje k sobě na vnější roh o poslední prkno musí dosahovat přesně k vnějšímu rohu o u koncového prkna uřízneme péro o řeznou plochu ohoblujeme

14 Příklady montáže vodorovného obkladu I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í obklad vnitřního rohu o laťová konstrukce se připevňuje svisle na stěnu o v rohu se provede obklad z jedné strany o potom se prkna spojují na tupo o prkna ve vnitřním rohu mohou být od sebe několik milimetrů o lišta s dutým žlábkem styk překryje o hřebíky na liště se zapustí a otvory uzavřeme tmelem

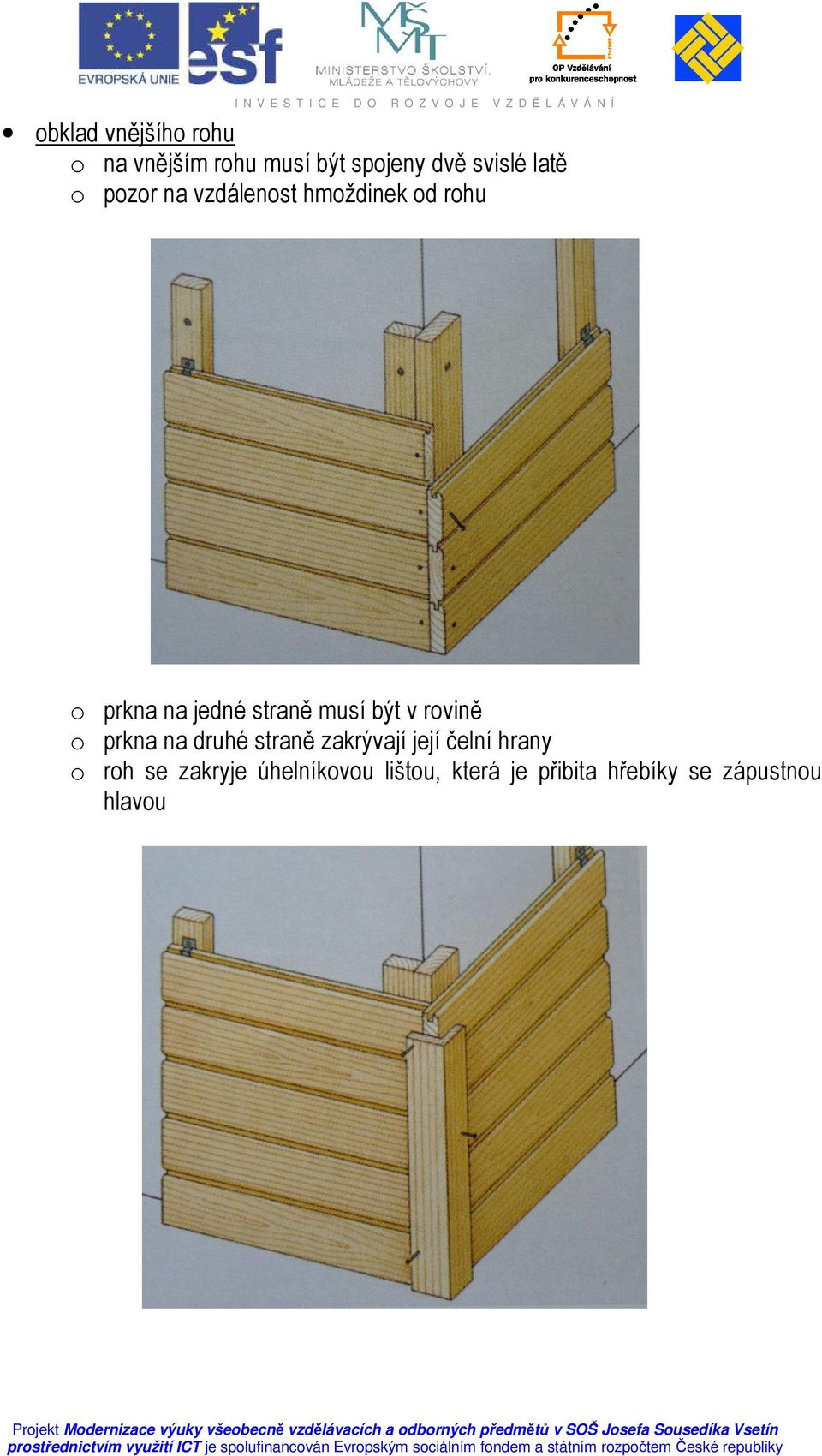

15 obklad vnějšího rohu o na vnějším rohu musí být spojeny dvě svislé latě o pozor na vzdálenost hmoždinek od rohu o prkna na jedné straně musí být v rovině o prkna na druhé straně zakrývají její čelní hrany o roh se zakryje úhelníkovou lištou, která je přibita hřebíky se zápustnou hlavou

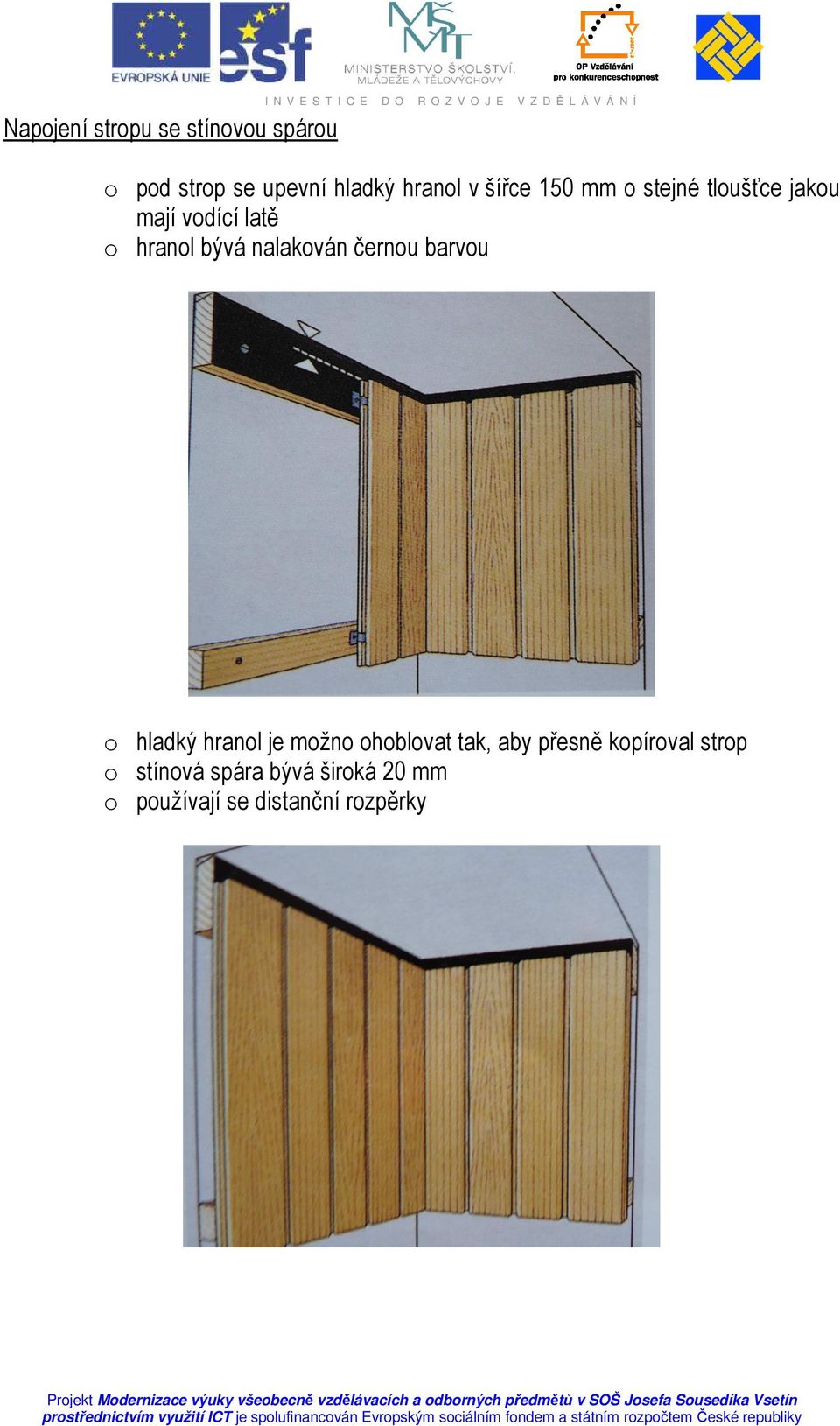

16 Napojení stropu se stínovou spárou I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í o pod strop se upevní hladký hranol v šířce 150 mm o stejné tloušťce jakou mají vodící latě o hranol bývá nalakován černou barvou o hladký hranol je možno ohoblovat tak, aby přesně kopíroval strop o stínová spára bývá široká 20 mm o používají se distanční rozpěrky

17 Napojení stropu ozdobnou lištou o používají se pravoúhlé lišty, Z-lišty, lišty s dutým žlábkem o montují se přímo pod strop o řezné hrany se zcela zakryjí o prkna můžou být o něco kratší

18 Napojení podlahy hladkými hranoly I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í o prkna končí 120 mm od podlahy na hladkém hranolu Napojení podlahy krycí lištou o jednodušší způsob napojení

19 Obklady s tepelnou izolací I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í o provádí se tehdy, pokud chceme stěnu dodatečně zaizolovat o na stěny se pomocí šroubů a hmoždinek připevní latě o rozestup latí je 600 mm o upevní se tepelná izolace o pod dřevěný obklad se vloží parotěsná zábrana

20 Obklad z velkých desek Jedná se o obklady z překližek, laťovek, dřevotřísek, které není tak členité. Toto obložení má velké hladké plochy. Obložení má rám, na který jsou desky připevněny. Způsob připevnění je buď na přední plochu rámu, nebo do polodrážek v rámu. Rám provádíme z prken tloušťky 30 mm a šířky 60 až 120 mm. Pokud desky připevňujeme k rámu na přední plochu, tak dole i nahoře s rámem lícují. U stropní konstrukce i podlahy přibíjíme krycí a podlahové lišty. Styk dvou velkých desek překrýváme lištou. Upevnění rámu je stejné jako upevnění vodících latí pro palubkový obklad. dřevěný rám Pokud jsou velké desky k rámu připevněny do polodrážky rámu, zůstane rám viditelný a je potřeba s tím počítat a měl by být opracovaný. Při rozměřování obkladu je nutno dát pozor na řádné rozložení, rozpočítání, aby celkový dojem z obkladu nepůsobil nesouměrně.

21 Obklady z desek malého formátu Tyto obklady vytváří pocit kazetového obkladu, který se používá tam, kde chceme vyjádřit určitou vážnost, solidnost a kvalitu. Obkladové desky mohou být z masivního dřeva, nebo odýhované překližky masivní dýhou a připevňují se na rám, který je tvořen z latí. Rám je z hoblovaných latí z polotvrdého dřeva, které jsou ve spojích přeplátovány. Obkladové desky mohou být hladké nebo profilované, kdy profilace je vytvořena lištami, které se připevní až po ukotvení desek tak, aby lišty zakryly místa s vruty.

22 1.2.2 Korkové obklady Korek je přírodní materiál, který se získává z kůry korkovníku- dubu korkového, kůra se loupe po 15 letech a znovu potom dorůstá. Korková kůra se drtí, rozemílá na granule, které se lisují pod velkým tlakem, za určité teploty a s určitým pojivem do pásů. Korek má schopnost stabilizovat vnitřní teplotu v místnosti, neabsorbuje vlhkost, zabraňuje tvorbě plísní. Má výbornou akustickou schopnost. Korkové desky jsou lehké. Povrch korkových desek je buď přírodní, nebo potažený tenkým filmem z vosku, nebo laku. Korkové obklady se mohou klást v pásech, nebo v nařezaných čtvercích. Korkové desky mají různý vzhled podle toho, jakou má granulát zrnitost. Korkové obklady se dodávají v pásech šířky 500 mm, nebo ve čtvercích 300 krát 300 mm. Před zakoupením je nutno dobře vyměřit plochu obkladu, popřípadě spočítat spotřebu. Je to nutné z toho důvodu, že dokupování může znamenat jiný odstín barvy, popřípadě jinou strukturu. Postup při pokládce korkového obkladu Připravíme se rovný a mírně zdrsněný povrch. Pokud má na sobě omítka nerovnosti, staré malby, které se loupou, je nutno omítku vyspravit, staré tapety je nutno strhnout, díry zatmelit, pokud je omítka natřena olejovou barvou je nutno ji zdrsnit. Nářadí na opevňování korkového obkladu je: řezací nůž, úhelník, zubová stěrka na lepidlo, olovnice, brnkačka- linkovací šňůra, tužka a ocelové pásmo.

23 Na stěnu si rozkreslíme polohu pásů nebo čtverců vodorovnými a svislými linkami. Na stěnu naneseme lepidlo zubovou stěrkou, dle nákresu přiložíme a vyrovnáme obklad, opatrně přitiskneme, až je obklad usazen, řádně přitlačíme válečkem, aby se dostaly ven vzduchové bubliny. Lepení začínáme ve středu a pokračujeme ke krajům. Nanášení lepidla zubovou stěrkou Lepení korkové dlaždice

24 Přitlačování válečkem Opakování 1. Popiš, co jsou obklady a jak obklady rozdělujeme podle umístění a materiálů. 2. Vysvětli, jak se dělí dřevěný obklad, a popiš technologický postup při obkládání jednotlivými druhy dřevěného obkladu 3. Co je to korek a jak se používá obklad z korku

25 1.2.3 Keramické obklady Keramické obklady jsou velmi používané pro svou dobrou trvanlivost, snadnou údržbu, pestrost barev a tvarů. Používají se tam, kde vyžadujeme snadnou údržbu- koupelny, WC, chodby, kuchyně, a tam, kde chceme docílit nějakého efektu- reprezentativní místnosti, atd. Keramické obklady se vyrábějí z pálených keramických hmot, skládají se ze dvou vrstevstřepu a glazury. Vyrábějí se z hlíny, která se lisuje na sucho, pak se vypaluje při teplotě 850 až 1000 C. Na takto vypálený střep se nanáší glazura, která dodá obkladům požadovanou pevnost, lesk, odolnost vůči vodě a domácím chemikáliím. Obkladačky se vyrábějí v různých rozměrech. Jsou to: 150*150 mm, 150*200 mm, 200*200 mm, 250*330 mm, 200*250 mm, 330*330 mm, 250*500 m a jiné. Obklady jsou doplněny ozdobnými pásky- listalami, středovými a krajními dekory, speciálními tvarynapříklad obklad se závěsným háčkem, obklad s mýdelníkem atd. Obklady se prodávají na m 2 v krabicích. Keramické obklady se kladou na lepidla speciálně připravovaná pro lepení různých materiálů na různé podklady. Lepidla mohou být rychleschnoucí, vodostálá, montážní.

26 Obkladačková lepidla Obkladačková lepidla se dělí podle vlastností a složení do čtyř základních skupin. Hydraulicky tvrdnoucí malta pro lepení obkladů na bázi cementu používá se pro podklad betonový nebo cementový potěr- jsou to podklady schopné nasávání je to tmel, který se musí dle návodu výrobce smíchat s vodou, míchadlem se rozmíchá a nechá se chvíli dozrát, znovu promíchat a může se požít nanáší se pomocí zubové stěrky v tloušťce 2 až 6 mm tyto malty jsou vodovzdorné a mrazuvzdorné a mohou se používat v interiéru i exteriéru Malta nastavená plastickou látkou tyto malty se používají tam, kde podklad ještě není dostatečně vyschlý, pro podklad, který ještě pracuje plastická přísada zabraňuje popraskání obložení vlivem posunů nebo vibrací Rychle tvrdnoucí lepidlo používá se tam, kde se ihned po položení obkladu nebo dlažby prostor bude používat- vchody, schodiště může se již zhruba po 3 hodinách (dle návodu od výrobce) začít spárovat Disperzní lepidlo je okamžitě připraveno k použití po zatvrdnutí si zachovává určitou ohebnost hodí se pro podklady ze sádrokartonu, dřevotřísky

27 Typy obkladaček Máme tyto typy obkladaček: obkladačky univerzální- mají všechny okraje rovné a neglazované obkladačky okrajové- mají dva sousední okraje zaoblené a glazované, používají se k zakončování horní a boční plochy obkladu bordury,listely- jsou dekorační obkladové pásky, které slouží k hornímu zakončení obkladové plochy nebo k dekorativním účelům účelové obkladačky- jsou to obkladačky s mýdelníkem, věšákem, papírníkem listela bordura

28 Dekorační obkladové pásky

29 Řezání obkladaček Při obkládání většinou nestačíme s obklady stejných rozměrů, proto musíme obklady v některých místech- rohy místností, kouty- přiříznout. Při řezání obkladaček používáme speciální řezačky nebo rozbrušovací kotouče určené k nasazení do brusky nebo vrtačky.

30 Druhy řezaček

31 Postup při řezání nastavíme šířku obkladačky obkladačku vložíme do řezacího stroje glazurou nahoru posouváme řezacím kolečkem a vytvoříme na glazuře vryp pomocí lámacího zařízení obkladačku zlomíme tlakem pokud máme nějaká okrajová vybrání pro potrubí, tak se vylámou kleštěmi, nebo se použije vykružovací frézka, která se připevní na vrtačku Příprava podkladu Stěnové plochy se musí před kladením keramických obkladaček důkladně očistit, případně vyhladit a opatřit základním penetračním nátěrem. Zásady pro podklad sádrokarton se opatří základním penetračním nátěrem, vrypován zkouška nám určí, jak pevný a nosný je podklad, potom následuje vodní zkouška, kterou se zjistí nasákavost podkladu, pokud podklad nasakuje, provedeme penetraci podklady z betonu nebo betonového potěru očistíme, popřípadě zastěrkujeme a napenetrujeme pokud bude obklad v místech, kde bude vystaven působení vody, naneseme na penetrační nátěr tekutou hydroizolaci, která zabrání pronikání vody do zdivasprchové kouty, umyvadlové prostory, prostory za kuchyňskou linkou stěnu dokonale zbavíme prachu tam, kde se na stěně setkávají různé materiály, styčnou spáru překryjeme pletivem- perlinkou pokud měníme obklad za jiný, pečlivě odsekáme ostré obkladačky, podklad vyspravíme a urovnáme pokud obkládáme lehké příčky, které by se mohly otřásat, poklademe před obložením celou plochu pletivem obkládáme-li hladké plochy, musíme je zbavit veškerého prachu a mastnoty a plochy zdrsníme

32 Obkládání Postup při obkládání do malty: 1. roztřídíme obklady 2. obklady namočíme v čisté vodě min. 30 minut 3. osadíme krajní obklady a pomocí vodováhy a olovnice je vyrovnáme 4. obklady klademe podle šňůry napjaté na skoby 5. každý obklad musíme namaltovat po celé ploše 6. stejnou tloušťku spár zajistíme vložením umělohmotných nebo dřevěných křížků 7. po zatvrdnutí malty křížky vyjmeme a obklady vyspárujeme cementovou maltou 8. ihned po vyspárování obklady umyjeme Postup při obkládání (1 - prkno, 2 - vodící obklad, 3 - olovnice, 4 - pravítko, 5 - šňůra, 6 - obklad) Postup při obkládání do lepidla: 1. roztřídíme obklady, ale nemáčíme je 2. lepidlo naneseme na zeď stěrkou a rozetřeme zubatým hladítkem 3. šířku spár dodržujeme stejnou jako při kladení do malty 4. spáry vyspárujeme spárovacím tmelem 5. ihned po vyspárování obklady umyjeme Poznámky: obkládáme-li stěnu s oknem, začneme od středu okna, pokud má stěna dvě okna, tak začneme od středu oken obkládáme-li vnitřní ostění oken, klademe odříznuté obkladačky co nejblíže okennímu rámu kolem zařizovacích předmětů klademe obklady symetricky Keramický obklad.ppt

33 1.2.4 Mozaika Malé keramické čtverečky lidé skládají už více než let, skleněné přibližně o polovinu méně. V současnosti se mozaiky prosazují jako ozdobná záležitost na menších plochách. Ty pak dokážou oživit i poměrně "nudný obklad z velkoformátových kalibrovaných obkladaček, setkat se s nimi však můžete i u podlahových sérií dlaždic. Mozaiky vložené třeba jen jako blýskavý perleťový "sloup dodají koupelně na výjimečnosti, úzkými pruhy lze obložit zrcadlo nebo je pouze vložit mezi obklad místo tradičních listel. "Mikromozaika o rozměrech 1 x 1 cm však dokáže při použití na větší ploše ještě víc poslouží jako velká nástěnná dekorace. Jen místo motivů, jaké známe z Pompejí, se dnes prosazují především grafické motivy. Nechybějí ovšem ani portréty slavných. Do mozaiky lze převést Leoše Janáčka stejně jako Madonnu.

34 I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Keramické mozaiky Mozaika se dodává v arších 300*300 mm, 400*400 mm. V koupelnových nebo kuchyňských sériích se nejčastěji setkáte s tradičními formáty 2,3 x 2,3 cm nebo 4,9 x 4,9 cm až po 10 x 10 cm. Netradiční, ale velmi efektní záležitost představují i mozaiky založené na obdélníčcích 2,3 x 7,3 cm, případně v kombinaci s klasickým čtvercovým formátem, takzvaný pletenec. Stále žádanější jsou i nejdražší mikromozaiky o rozměrech pouze 1 x 1 centimetr.

35 I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Mozaiky se nabízejí jako štípané nebo řezané vodním paprskem. Pro usnadnění obkládání se například mozaiky RAKO prodávají na arších podlepené na rubové straně papírovou sítí.

36 Jedna z nejkrásnějších mozaik u nás - kavárna hotelu Imperiál Práce s mozaikou je velmi jednoduchá Tím také vysvětluje, proč je obkládání mozaikou tak oblíbené. Papírová síť je neocenitelná hlavně u oblých tvarů. Jde o ideální řešení všude tam, kde se obkládají nestandardně zakřivené plochy. Výrobci našli také fintu na usnadnění práce s dlaždicemi, které se jen tváří jako mozaika. Fungují tak trochu jako tabulka čokolády, i zde lze jednotlivé části snadno odlomit.

37 Drobný luxus Čím menší formát mozaiky, tím luxusnější dojem. I proto se zde často setkáte i se zlatou doplňkovou barvou. Nový mikroformát mozaiky 1 x 1 cm, série Tetris, ji používá také, k tomu přidává varianty s jemnými barevnými "kótami vytvářejícími diagonály nebo tzv. kapesníkový vzor. Tyto varianty jsou proto vhodné i do obytných interiérů, nikoli jen do koupelen. Skládané mozaiky však mohou posloužit i jako výzdoba interiéru, zejména v případě provedení ze skla. Jejich tradice je velmi stará, tzv. smalti používali lidé už několik set let před naším letopočtem v Indii, Řecku či Persii. Malé kousky neprůhledného skla vznikaly tak, že se tekuté sklo lilo naplocho a po zchlazení lámalo na kousky. Z nich se pak mozaika skládala. Umělci někdy sklo ještě pozlacovali a pak opět potahovali tenkou vrstvou skla, která měla chránit zlato před otěrem. Prostě pracná, a tedy drahá záležitost určená jen pro panovníky či církev. V Byzanci proslula těmito mozaikami Konstantinopol. Kopie byzantské mozaiky v kostele v Ravenně

38 Vedle smalti se používají také tzv. millefiori - ručně vyráběné ozdobné korálky sekané ze skleněných prutů - nebo benátské smalti, které se lije do nepravidelných plochých koláčů. Po vychladnutí se štípe na malé kostičky, jež se kladou boční - štípanou - stranou nahoru. Dávají se velmi blízko sebe a většinou se nespárují, protože sklo obsahuje mnoho malých bublinek. Ty by se při spárování zanesly a barvy by ztratily svou zářivost. Tato varianta se proto používá hlavně jako dekor na zeď. Mozaiku lze využít i v kuchyni Mozaika.ppt

39 1.2.5 Obklad ze skleněných obkladaček Skleněné obkladačky se řežou s opaktního skla v tloušťce 6 mm v různých rozměrech. Na rubové straně jsou obkladačky rýhované, aby lépe přilnuly ke tmelu. Mohou být i ve formě mozaiky. Postup při obkládání očistíme obklady na všech plochách nemastným hadrem pokud je strana mastná, tak odmastíme vyrovnáme podklad na obkladačku nanášíme tmel v tloušťce 3 mm tak, aby okraje byly bez tmelu po 4 až 5 hodinách vyspárujeme spárovací hmotou, kterou vtíráme gumovou stěrkou po částečném zaschnutí omyjeme vodou a celou plochu očistíme hadrem pokud nejsou hrany zabroušené, tak zabrousíme brusným kamenem Opakování 1. Popiš technologický postup při obkládání keramickým obkladem. 2. Vysvětli, jak se obkládá s mozaikou. 3. Co jsou to skleněné obklady a jak se používají?

40 1.2.6 Obklad z plastů Místo olejového nátěru nebo keramického obkladu se někdy používá obklad z plastových tabulí, které imitují vzhled obkladů. Je to řešení často provizorní, protože obklady jsou méně odolné proti poškození. Další nevýhodou plastu jsou objemové změny při výkyvech teplot, což může způsobit deformaci nebo prasknutí. Podklad pod obkladem musí být rovný, suchý, hladký a čistý. Obkladové tabule se vyrábějí v různých velikostech, ale především v rozměrech 800*2400 mm, 900*2400 mm. Tyto tabule lze snadno pilkou rozřezat na požadovaný kus. Tabule se připevňují na dřevěný rošt vruty s pružnými podložkami. Obložená plocha se olištuje. Dřevěný rošt Plastový obklad vrut

41 1.2.7 Obklad z kamene Obklady z kamene se používají pro svou výjimečnost a exkluzivitu. Obklady se řežou v tloušťkách 10, 12 a 15 mm. Mohou se použít přírodní lámané kameny, nebo kameny upravené broušením a leštěním v čtvercových nebo obdélníkových rozměrech. Jsou vhodné pro obklady vnitřních ploch, hal, schodišť. Obkladové desky se na připravený podklad lepí. Kamenný obklad venkovní.ppt

42 Obklady z textilií Obklad z různých textilií je velmi oblíben, protože textilie svou barevností a vzory mohou velmi kvalitně dotvořit vnitřní prostor. Konstrukce obkladu musí být provedena tak, aby látku bylo možno sundat a vyměnit za jinou, montáž a demontáž musí být co nejjednodušší. Musí se zajistit, aby látka byla co nejvíce napnutá a netvořila faldy. Nejjednodušším způsobem je látku nahoře a dole založit a vsunout do záložky dřevěnou lištu, která se nahoře a dole přišroubuje k hmoždince osazené do zdi. Látka může přímo doléhat ke zdi, nebo mezi zdí a látkou zůstane mezera. Dalším způsobem obkladu textiliemi je možnost napnout textilie do rámu, které se smontují dohromady. Nejdříve si připravíme rámy, které budou šířkově vyhovovat látce. Pak se látka začne napínat shora, kde bude pevně vypnuta, pokračuje se na bocích a nakonec se přichytí na pevno k rámu. Celý rám se zavěsí nebo přichytí k laťové konstrukci. Látkou lze obkládat přímo na místě do připravené laťové konstrukce, kdy látku upevníme mezi lišty a lišty k rámu přibijeme hřebíčky bez hlavičky.

43 Údržba tohoto obkladu z textilií se provádí kartáčem nebo vysavačem Obklady zrcadly Obklady zrcadly se používají v různých formách. Jednou z možností je mozaika, druhou celoplošný obklad v chodbách, koupelnových prostorách. Řešení jak umístit zrcadlo na stěnu bývá nejčastěji vyřešeno tak, že se upevní do rámu, který může být kovový nebo dřevěný nebo jakýkoliv jiný. Zrcadlo se také může na stěny přímo nalepit speciálními lepidly. Pravidlem pro skleněný obklad je v prvé řadě bezpečnost. Což znamená, že se zrcadlová plocha neprovádí až na zem, ale začíná 300 mm od podlahy, abychom předešly prokopnutí. Další zásadou je naprosto bezchybné přichycení ke zdi, aby nehrozilo riziko spadnutí.

44 Obklady sádrokartonovými deskami Sádrokartonové desky se skládají z jádra ze sádry, které je obaleno kartonem. Mohou se používat jako obklady, které nám nahrazují omítku. Vyrábějí se v tloušťkách 12,5 mm, 15 mm a mohou se osazovat na zdivo s pevným podkladem. Výhodou těchto obkladů je malá hmotnost, variabilnost, snadné řezání materiálu, ohnivzdornost, dokonale hladký povrch. Osazování sádrokartonových desek je na pevný podklad možno provést několika způsoby: pomocí speciálního tmelu, spáry se tmelí pomocí spárovací hmoty s vložením spárovacích pásek šroubováním na kovovou konstrukci, kdy vzdálenost šroubu od kraje desky je minimálně 10 mm přibíjením na dřevěnou konstrukci, vzdálenost vrutů od okraje desky nesmí být menší jak 10 mm

45 Obklad z polystyrénových kazet Polystyrénové kazety jsou nejčastěji v bílé barvě, nebo jsou potaženy plastem imitujícím dřevo. Vyrábějí se nejčastěji v rozměrech 500 * 500 mm. Mají nějaký plastický dekor, nebo mohou být hladké. Kazety se lepí lepidlem, podklad musí být pevný, omítka nesmí odpadávat. Tyto obklady jsou ukončeny profilovanou lištou, která bývá z polyuretanu nebo polystyrénu. Opakování 1. Co jsou to textilní obklady? 2. Jak se obkládá z plastů? 3. Proč a jak používáme obklad ze sádrokartonových desek?

46 1.3 Vnější obklady Vnější obklady se mohou dělat z rozlišných materiálů, hlavním požadavkem je voděodolnost a mrazuvzdornost materiálů nebo jejich impregnace do těchto podob. Obkládat lze zdivo, které je dokonale suché, izolované proti zemní vlhkosti. Pokud by bylo zdivo navlhlé, obložením dojde k tomu, že bude znemožněno odpařování a vlhkost by pronikala dovnitř objektů.

47 1.3.1 Obklady keramické Na obkládání venkovního prostoru je nutno použít obklady, které nejsou pórovinové, ale jsou slinuté, což znamená minimální nasákavost keramiky. Nejčastěji obkládáme sokl budovy, aby nám chránil objekt proti odstřikující vodě, prostor kolem hlavního vstupu, aby nám chránil vstup do objektu proti povětrnostním vlivům, prostor kolem ostění oken, nadpraží a parapetu.

48 Postup při obkládání je stejný jako při obkládání keramikou vnitřního prostoru. Obložení soklu dodatečně Pokud provádíme rekonstrukci obkladu soklu, nejprve musíme otlouct omítku až na vlastní zdivo, vyškrábat ložné a styčné spáry, očistit vzduchem od prachu a důkladně zdivo namočit. Pak provedeme cementový špric a postupujeme jako u vnitřního obkladu. Spárování musíme provádět velmi pečlivě, aby nedošlo k průsaku vody.

49 1.3.2 Obklady vláknocementovými deskami Tyto desky chrání objekty před povětrnostními vlivy, před vlhkem, jsou mrazuvzdorné, odolné proti nárazu, hnilobě, nehořlavé a mají dlouhou životnost. Vyrábí se v různých velikostech a barevných odstínech. Tyto desky se montují na dřevěný rošt a přichycují se pozinkovanými hřebíky.

50 1.3.3 Obklady ze dřeva I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í

51 Dřevěné obklady se provádí velmi často z důvodů estetických. Musíme volit takové dřevo, které dobře odolává povětrnostním vlivům. Nejčastěji se používají modřínová, nebo borovicová, popřípadě prkna z cizokrajných dřevin. Konstrukce obkladu musí být taková, aby se zabránilo pronikání vody a vlhkosti. Dřevěné obklady se dělají ze svislých nebo vodorovných prken. Pokud jsou ze svislých prken, pak se sraz zakrývá svislou krycí lištou, pokud je obklad z vodorovných prken, tak se prkna překládají přes spodní prkno a spodní hrana prkna musí být upravena seříznutím do okeničky. Pro přibíjení používáme pozinkované, popřípadě mosazné vruty.

52 1.3.4 Obklady kamenné Obklady z kamene se používají pro svou výjimečnost a exkluzivitu. Obklady se řežou v tloušťkách 10, 12 a 15 mm. Mohou se použít přírodní lámané kameny, nebo kameny upravené broušením a leštěním v čtvercových nebo obdélníkových rozměrech. Jsou vhodné pro obklady vnitřních ploch, hal, schodišť. Obkladové desky se na připravený podklad lepí. Kamenný obklad venkovní.ppt Opakování 1. Co jsou to vnější obklady? 2. Jaké znáš druhy a použití vnějších obkladů?

53 Seznam použité literatury 1) Keramické obklady stěn a podlah, vydalo nakladatelství Jan Vašut s.r.o. Vítkova 10, Praha 8, v roce 2004 z německého vydání Fliesen legen an Wanden und B oden, str ) Stěny, podlahy a stropy ze dřeva, Hans-Werner Bastion, 2001 Rebo Production CS, s.r.o., Obchodní 106, Česlice, Dobřejovice 1.vydání 2001, str ) Obklady stěn a stropů, Václav Hájek, vydala Grada Publishing, spol. s.r. o., U Průhonu 22, Praha 7, jako svou 913. publikaci, druhé rozšířené vydání, str. í-58, str ) 5) 6) 7) 8)
