1 Kids Tramp dětské trampolíny LOOP Kids Tramp Playground Trampolíny patří k nejatraktivnějšímu nářadí pro volný čas a mají pro děti, mládež a dospělé největší přitažlivost. Protože nejčastější typy jsou oficiálně zařazovány jako sportovní nářadí, musí jejich používání podléhat neustálému dozoru. To však na veřejně přístupných dětských hřištích nelze zajistit. Proto Eurotramp spolu s dětmi vyvinul trampolínu do země, která odpovídá normě pro nářadí na dětská hřiště DIN EN 1176, a proto při jejím používání není potřeba dozoru. Je vyrobena z vysoce stabilní, v ohni pozinkované rámové konstrukce s výkonnostní úrovní, přizpůsobenou dětským potřebám.

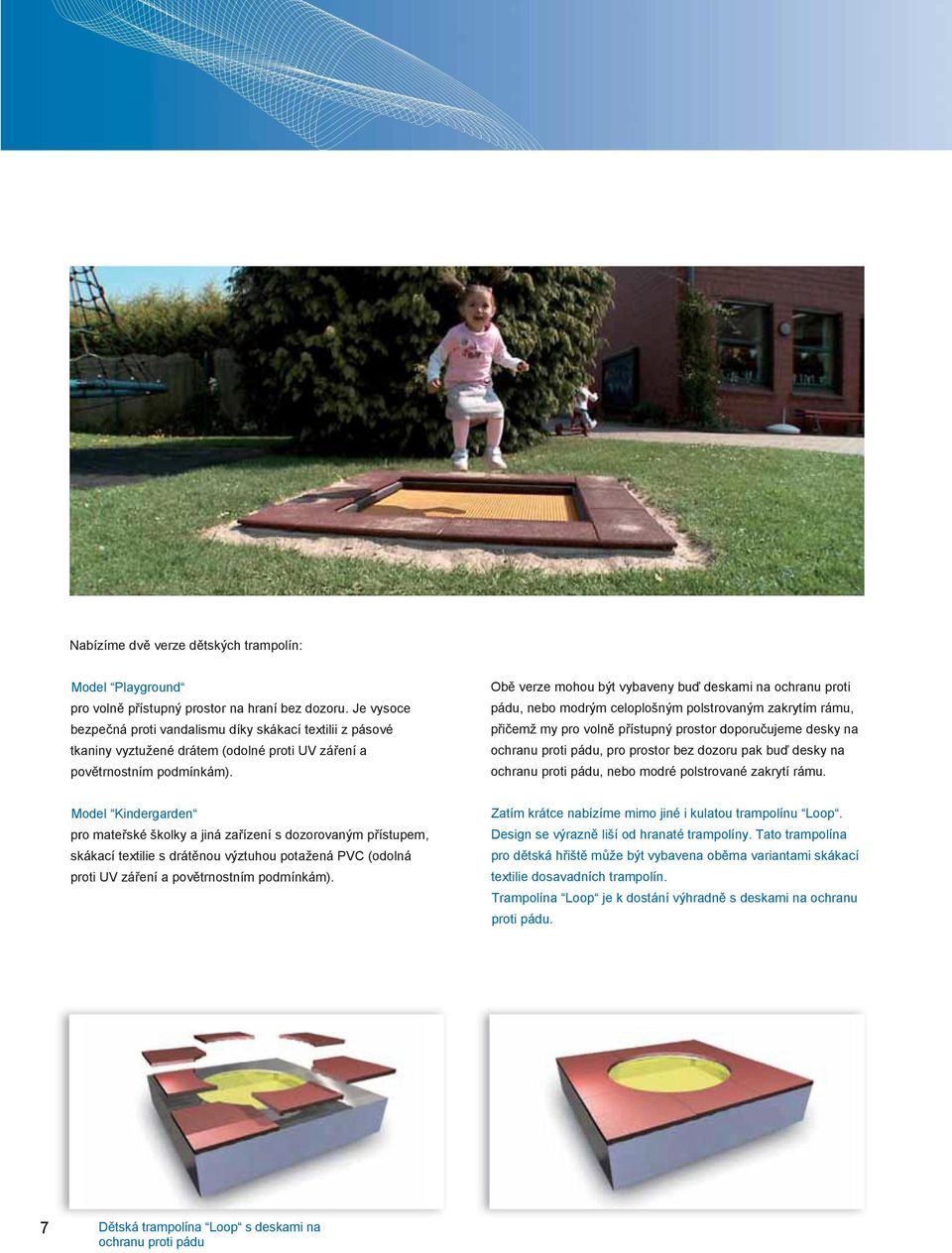

2 Nabízíme dvě verze dětských trampolín: Model Playground pro volně přístupný prostor na hraní bez dozoru. Je vysoce bezpečná proti vandalismu díky skákací textilii z pásové tkaniny vyztužené drátem (odolné proti UV záření a povětrnostním podmínkám). Obě verze mohou být vybaveny buď deskami na ochranu proti pádu, nebo modrým celoplošným polstrovaným zakrytím rámu, přičemž my pro volně přístupný prostor doporučujeme desky na ochranu proti pádu, pro prostor bez dozoru pak buď desky na ochranu proti pádu, nebo modré polstrované zakrytí rámu. Model Kindergarden pro mateřské školky a jiná zařízení s dozorovaným přístupem, skákací textilie s drátěnou výztuhou potažená PVC (odolná proti UV záření a povětrnostním podmínkám). Zatím krátce nabízíme mimo jiné i kulatou trampolínu Loop. Design se výrazně liší od hranaté trampolíny. Tato trampolína pro dětská hřiště může být vybavena oběma variantami skákací textilie dosavadních trampolín. Trampolína Loop je k dostání výhradně s deskami na ochranu proti pádu. 7 Dětská trampolína Loop s deskami na ochranu proti pádu

3 VÝBĚR SPRÁVNÉ DĚTSKÉ TRAMPOLÍNY: 1. Kritérium pro výběr: tvar Dětská trampolína Loop : kulatá Dětská trampolína: hranatá 2. Kritérium pro výběr: skákací textilie bezpečná proti vandalismu Textilie vysoce bezpečná proti vandalismu Textilie méně bezpečná proti vandalismu Pásová tkanina vyztužená drátem Textilie s drátěnou výztuhou potažená PVC DETAIL PRODUKTU: Dětská trampolína Playground / Kindergarden Dětská trampolína Playground Loop / Kindergarden Loop Profil rámu Hloubka výkopu Skákací textilie Zavěšení skákací textilie Zakrytí Hmotnost (bez zakrytí) 150 x 150 x 30 cm (d x š x v) z kvalitní oceli k montáži do země, pozinkovaný v ohni 30 cm, pod skákacím prostorem 60 cm 107 x 107 cm, z pásové tkaniny vyztužené drátem (vysoce bezpečná proti vandalismu) nebo z textilie s drátěnou výztuhou potaženou PVC (méně bezpečná proti vandalismu) 36 ocelových pružin (délka 185 mm, prům. 20 mm) Ve veřejně přístupném prostoru: výhradně desky na ochranu proti pádu Euroflex (10 kusů). V prostoru s dozorem: buď desky na ochranu proti pádu Euroflex (10 kusů) nebo celoplošné polstrované zakrytí rámu z vysoce kvalitní pěny PE (max. 3% absorpce vniklé vody) a pevné plachtovité zakrytí z PVC 113 k g Desky na ochranu proti pádu Euroflex (8 kusů)

4 S naší kontrolní značkou TÜV potvrzujeme vhodnost dětské trampolíny pro veřejně přístupná dětská hřiště podle normy pro nářadí na dětská hřiště DIN EN 1176

5 Návod k použití pro sérii Kids Tramp 1. Místa k instalaci Kids Tramp - dětských trampolín školy a mateřské školky veřejná koupaliště a bazény parky pro volný čas dětská hřiště prázdninová zařízení a kempy nákupní centra veřejné parky a dětská hřiště vnitřní hrací haly hotely soukromé zahrady zoologické zahrady a obory Trampolína na dětská hřiště je vhodná především pro různá skupinová uspořádání. 3. Bezpečnostní pravidla pro skákání na trampolíně Pro udržení radosti a legrace při skákání na trampolíně je velmi důležité, aby bylo všemi prostředky zabráněno nehodám a úrazům. K tomu je nutno dodržet následující pravidla: Skákání je povoleno pouze samostatně, poskakováním více dětí současně vzniká značné riziko úrazu. Je nutno nepodceňovat síly při skákání na trampolíně. Je nutno brát v potaz své kondiční a motorické schopnosti. Schopnost udržení rovnováhy často není cvičena, proto je nutno nejdříve ji vytvořit. Nejsou povoleny žádné rizikové skoky, protože může dojít k nekontrolovaným doskokům na hlavu nebo zátylek a tím k životu nebezpečným úrazům. Bezpečnostní prostor Nahoře: nad trampolínou by měl být nejméně 3,00 m volný prostor (žádné větve, vedení proudu atd.) Bočně: kolem trampolíny by měl být zohledněn volný prostor ještě nejméně 1,5 m 2. Popis pro dětské hřiště - trampolínu Jako světový přední výrobce trampolín pro zápasy vložil Eurotramp veškeré své know-how do výroby trampolín pro volný čas. Dlouhodobé zkušenosti ve špičkovém sportovním odvětví trampolín vedou k nejvyšší kvalitě, příkladnému bezpečnostnímu standardu a také výbornému poměru ceny a výkonu. Série Kids Tramp patří k trampolínám do země a proto je konstruována pro montáž do jámy. Varianta výrobku Playground nabízí vysokou bezpečnost proti vandalismu a je instalována především na dětských hřištích na veřejných prostorech. Má velmi robustní skákací textilii a lze ji používat i s obuví. Varianta výrobku Kindergarden se používá se žlutou skákací textilií s nízkou bezpečností proti vandalismu a lze ji používat v prostorech bez dozoru. Lze ji používat pouze bez obuvi. I

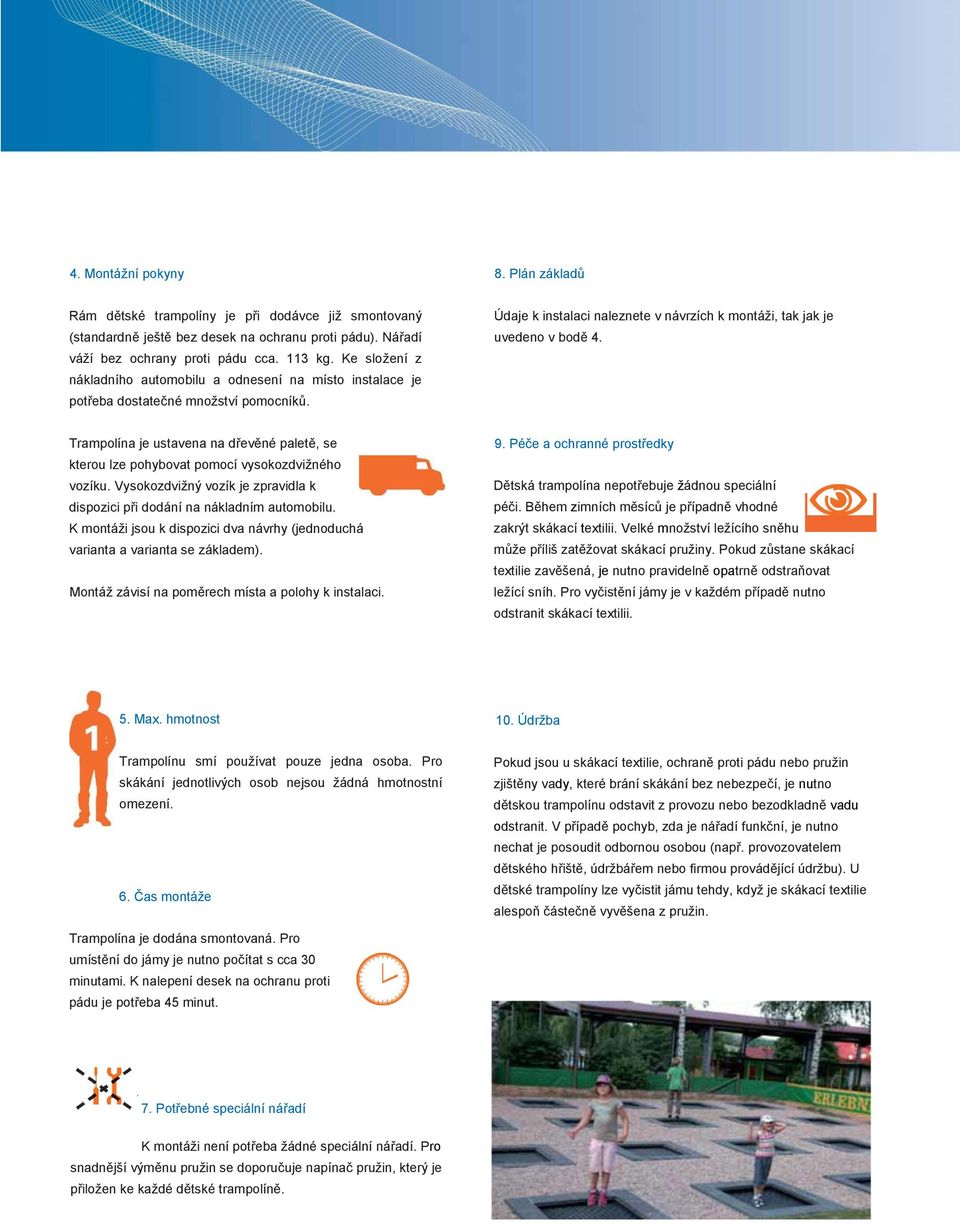

6 4. Montážní pokyny 8. Plán základů Rám dětské trampolíny je při dodávce již smontovaný (standardně ještě bez desek na ochranu proti pádu). Nářadí váží bez ochrany proti pádu cca. 113 kg. Ke složení z nákladního automobilu a odnesení na místo instalace je potřeba dostatečné množství pomocníků. Údaje k instalaci naleznete v návrzích k montáži, tak jak je uvedeno v bodě 4. Trampolína je ustavena na dřevěné paletě, se kterou lze pohybovat pomocí vysokozdvižného vozíku. Vysokozdvižný vozík je zpravidla k dispozici při dodání na nákladním automobilu. K montáži jsou k dispozici dva návrhy (jednoduchá varianta a varianta se základem). Montáž závisí na poměrech místa a polohy k instalaci. 9. Péče a ochranné prostředky Dětská trampolína nepotřebuje žádnou speciální péči. Během zimních měsíců je případně vhodné zakrýt skákací textilii. Velké množství ležícího sněhu může příliš zatěžovat skákací pružiny. Pokud zůstane skákací textilie zavěšená, je nutno pravidelně opatrně odstraňovat ležící sníh. Pro vyčistění jámy je v každém případě nutno odstranit skákací textilii. 5. Max. hmotnost 10. Údržba Trampolínu smí používat pouze jedna osoba. Pro skákání jednotlivých osob nejsou žádná hmotnostní omezení. 6. Čas montáže Pokud jsou u skákací textilie, ochraně proti pádu nebo pružin zjištěny vady, které brání skákání bez nebezpečí, je nutno dětskou trampolínu odstavit z provozu nebo bezodkladně vadu odstranit. V případě pochyb, zda je nářadí funkční, je nutno nechat je posoudit odbornou osobou (např. provozovatelem dětského hřiště, údržbářem nebo firmou provádějící údržbu). U dětské trampolíny lze vyčistit jámu tehdy, když je skákací textilie alespoň částečně vyvěšena z pružin. Trampolína je dodána smontovaná. Pro umístění do jámy je nutno počítat s cca 30 minutami. K nalepení desek na ochranu proti pádu je potřeba 45 minut. 7. Potřebné speciální nářadí K montáži není potřeba žádné speciální nářadí. Pro snadnější výměnu pružin se doporučuje napínač pružin, který je přiložen ke každé dětské trampolíně.

7 10.1 Opatření při údržbě resp. opravách Chybějící díly je nutno nahradit. Poškozené skákací textilie je nutno vyměnit. Příliš vytažené, poškozené pružiny je nutno vyměnit. To lze rozpoznat tak, že tělesa pružin vykazují např. nerovnoměrné odstupy vinutí nebo že roztažené pružiny se již nevrátí zpět do výchozí polohy. V tomto případě je nutno pružiny na jedné straně textilie vyvěsit pomocí nářadí na zavěšování pružin. Pružinu lze pak na rámu vyjmout z navařených závěsných háků. Důležité je přitom, aby pružina byla zavěšena vždy osou dolů. Pružiny přitom zavěste nejprve na rám a poté na textilii. Pomocným prostředkem je zde napínací hák. Usnadňuje zavěšení, když je závěsný hák na textilii lehce nadzvednutý. Napínací hák 10.2 Údržbové cykly Zavěšení resp. vyvěšení pružin pomocí napínacího háku Zavěšení resp. vyvěšení pružin pomocí napínacího háku DRUH INSPEKCE ČETNOST OBSAH Vizuální rutinní inspekce Měsíčně při ne příliš častém používání Každý týden při mírně častém používání Každý týden při silném namáhání nebo v případě velkého ohrožení vandalismem Vizuální kontrola skákací textilie a ochrany proti pádu. Vizuální kontrola celistvosti pružin. Kontrola čistoty, ostrých hran, jakosti hraničících podlahových ploch atd. Operativní inspekce Čtvrtletně při ne příliš častém používání resp. měsíčně při častějším namáhání Doplňkově k vizuální kontrole Kontrola světlosti nad zemí Kontrola škod způsobených korozí Kontrola chybějících dílů Kontrola přílišného opotřebení Roční hlavní inspekce Jednou ročně Obecné stanovení provozně bezpečného stavu zařízení. Doplňkově k vizuální kontrole a operativní inspekci. Kontrola, zda je zavěšení textilie v bezvadném stavu, rám nevykazuje trhliny nebo jiná poškození, nejsou poškozené nebo přepnuté pružiny, je namontovaná ochrana proti pádu řádně umístěna, jsou pružiny v ose zavěšeny směrem dolů do rámu a do textilie.

8 Instalace trampolíny na dětská hřiště bez betonového uložení Výkop čtvercové jámy: Potřebné rozměry jámy: 160 cm x 160 cm Hloubka: 61 cm Seznam materiálu pro montáž v kombinované vrstvě s ochranou proti zamrzání a nosné vrstvě (KFT) / směsi suti: U velmi soudržné půdy by pro krátkou dobu montáže měla být možná svislá jáma. U málo soudržné nebo volné půdy je nutno dodržet příslušný spádový úhel, aby hrany neprokluzovaly. 0,65 m 3 materiálu KFT (kombinovaná vrstva s ochranou proti zamrzání a nosná vrstva) 0,10 m 3 drti 2 5 mm V jámě je položena kombinovaná vrstva s ochranou proti zamrzání a nosná vrstva o 30 cm a dobře zhutněna prohlubní ke středu (viz výkres možné prohnutí). Horní hrana materiálu KFT v prostoru položení 31 cm pod povrchem terénu. Schéma půdorysu / Pohled shora Legenda: Splitt 2-5 mm = drť 2-5 mm / KFT-Material als Auflage = materiál KFT jako betonové uložení / Geneigte Fläche = svažující se plocha

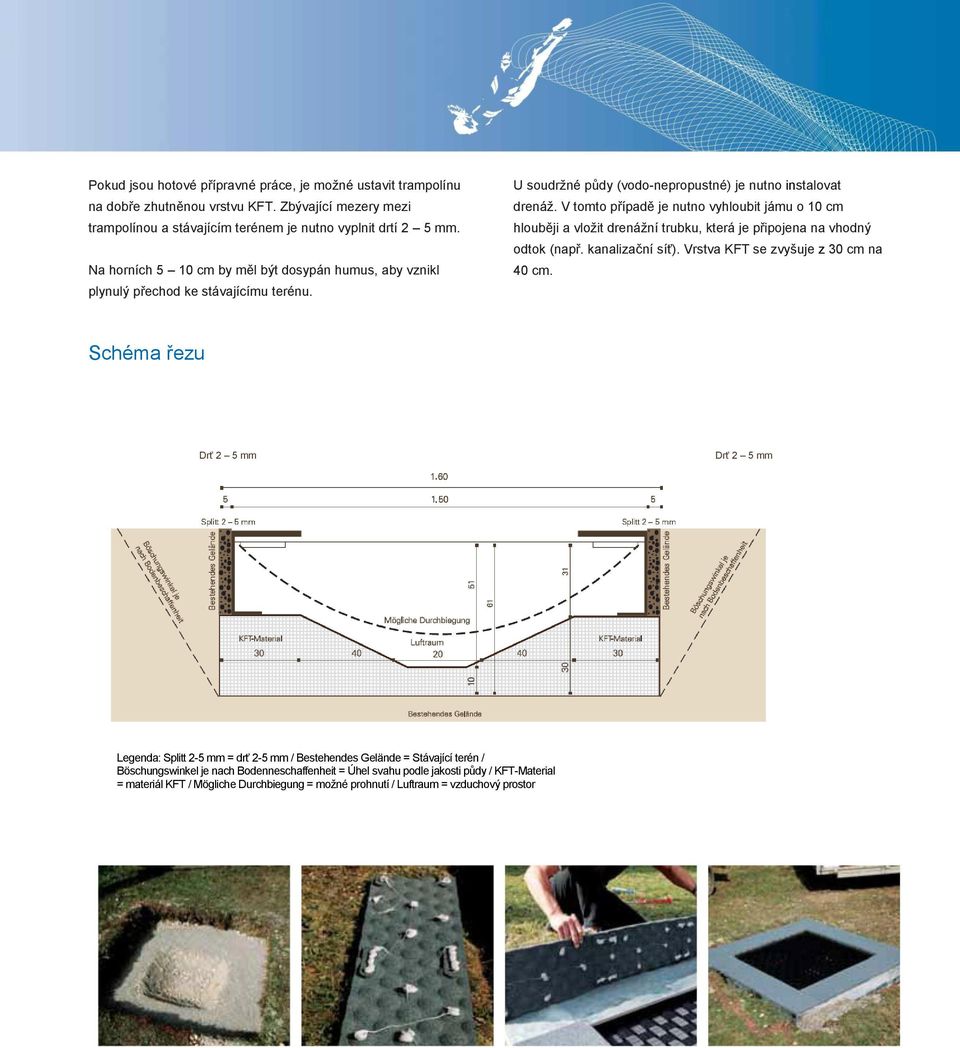

9 Pokud jsou hotové přípravné práce, je možné ustavit trampolínu na dobře zhutněnou vrstvu KFT. Zbývající mezery mezi trampolínou a stávajícím terénem je nutno vyplnit drtí 2 5 mm. Na horních 5 10 cm by měl být dosypán humus, aby vznikl plynulý přechod ke stávajícímu terénu. U soudržné půdy (vodo-nepropustné) je nutno instalovat drenáž. V tomto případě je nutno vyhloubit jámu o 10 cm hlouběji a vložit drenážní trubku, která je připojena na vhodný odtok (např. kanalizační síť). Vrstva KFT se zvyšuje z 30 cm na 40 cm. Schéma řezu Drť 2 5 mm Drť 2 5 mm Legenda: Splitt 2-5 mm = drť 2-5 mm / Bestehendes Gelände = Stávající terén / Böschungswinkel je nach Bodenneschaffenheit = Úhel svahu podle jakosti půdy / KFT-Material = materiál KFT / Mögliche Durchbiegung = možné prohnutí / Luftraum = vzduchový prostor

10 Instalace trampolíny na dětská hřiště s betonovým uložením Výkop čtvercové jámy: Potřebné rozměry jámy: 160 cm x 160 cm. Hloubka: 63 cm. U velmi soudržné půdy by pro krátkou dobu montáže měla být možná svislá jáma. U málo soudržné nebo volné půdy je nutno dodržet příslušný spádový úhel, aby hrany neprokluzovaly. Seznam materiálu: 0,25 m 3 hubeného betonu 8 betonových kamenů do L zkosených na 40 / 40 / 22 cm 8 kusů betonových kamenů do L 40 / 40 / 22 cm 0,05 m 3 vymytého štěrku mm 0,10 m 3 drti 2 5 mm V jámě se na vrstvu hubeného betonu položí betonové kameny do L o rozměrech 150 x 150 cm. Horní hrana betonových kamenů do L 31 cm pod povrchem terénu. Formát betonových kamenů do L: 40 / 40 / 22 cm Po zabudování betonového uložení je prostor mezi betonovými kameny do L vyplněn vymytým štěrkem (16 / 32 mm) do výšky 12 cm. Schéma půdorysu / Pohled shora Beton-L-Steine = Betonové kameny do L / Splitt 2-5 mm = Drť 2 5 mm Gewaschener Kies = vymytý štěrk Splitt 2-5 mm = Drť 2 5 mm

11 Pokud jsou hotové přípravné práce, je možné ustavit trampolínu na betonové kameny do L. Zbývající mezery mezi trampolínou a stávajícím terénem je nutno vyplnit drtí 2 5 mm. U soudržné půdy (vodo-nepropustné) je nutno instalovat drenáž. V tomto případě je nutno vyhloubit jámu o 15 cm hlouběji a vložit drenážní trubku, která je připojena na vhodný odtok (např. kanalizační síť). Na horních 5 10 cm by měl být dosypán humus, aby vznikl plynulý přechod ke stávajícímu terénu. Nad celou plochou půdorysu je poté vibrační deskou zhutněno 15 cm materiálu KFT (kombinovaná vrstva ochrany proti zamrzání a nosná vrstva / směs štěrku) a na ni je vybetonováno betonové uložení. Schéma řezu Legenda: Splitt 2-5 mm = drť 2-5 mm / Bestehendes Gelände = Stávající terén / Böschungswinkel je nach Bodenneschaffenheit = Úhel svahu podle jakosti půdy / Mögliche Durchbiegung = možné prohnutí / Luftraum = vzduchový prostor / Gewaschnener Kies = vymytý štěrk / Magerbeton = hubený beton / Beton-L-Steine = betonové kameny do L
