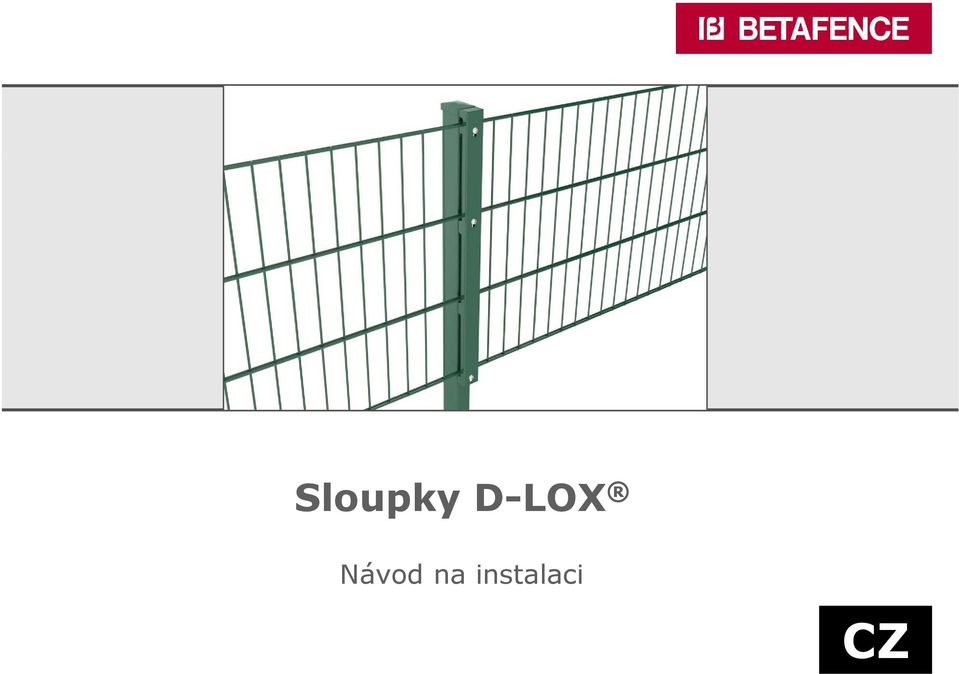

1 Sloupky D-LOX Návod na instalaci CZ

2 1. Komponenty panelového systému 1.1 Sloupky Průřez sloupků D-LOX má rozměr 60x40x1,5mm anebo 60x40x2mm, v závislosti na výšce plotu Typy: průběžné a rohové sloupky Sloupky jsou vybaveny vlisovanými maticemi M8 na upevnění panelů. Všechny sloupky mají nahoře montážní podporu Sloupky jsou vybavené krytkami Sloupky mohou být nainstalované do betonu anebo na pomocí chemických kotev na podstavce navařené na sloupek Montážní držák 1, D-LOX Instalační manual

3 1. Komponenty panelového systému 1.2 Panely D-LOX sloupky mohou být nainstalovány k panelům Nylofor 2D and Nylofor 2D Super. Standardní rozměry sloupků a panelů: Výška plotu (mm)** Profil sloupku (mm) Délka sloupků do betonu (mm) Délka sloupků na podstavci (mm) Počet vlis.matic 808 (b) 60x40x1,5* (a) 60x40x1,5* (b) 60x40x1,5* (a) 60x40x1,5* (b) 60x40x1,5* (a) 60x40x1,5* (b) 60x40x1,5* (a) 60x40x1,5* (b) 60x40x1,5* x40x x40x x40x x40x (a) Jen Nylofor 2D - (b) Jen Nylofor 2D Super * Pokud jsou sloupky pouze žárově pozinkované, profil sloupku je 60x40x2mm ** Celková výška plotu může být různá v závislosti na mezeře pod panelem (20 až 50 mm) 3-D-LOX Instalační manuál

4 1. Komponenty panelového systému 1.3 Příchytky D-LOX sloupky mohou být instalovány pomocí ocelových příchtek Dostupné jsou 2 druhy příchytek: příchytka pro panely Nylofor 2D a Nylofor 2D Super. Příchytky se upevňují šestihranným ocelovým šroubem (ISO7380) M8x60 PŘÍCHYTKA NYLOFOR 2D PŘÍCHYTKA NYLOFOR 2D SUPER 4 - D-LOX Instalační manuál

5 1. Komponenty panelového systému 1.4 Krycí lišty D-LOX sloupky mohou být nainstalovány s ocelovými krycími lištami 25x44x25x2mm Krycí lišty jsou upevněné pomocí šestihranného ocelového šroubu (ISO7380) M8x D-LOX Instalační manuál

6 1. Komponenty panelového systému 1.5 Rohový spojky V případě montáže dílců do jiného než pravého úhlu se používají rohové spojky Rohové spojky jsou upevněné ocelovým čtyřhranným šroubem s polokulatou hlavou (DIN603) M8x25 Variabilní rohy 6 - D-LOX Instalační manuál

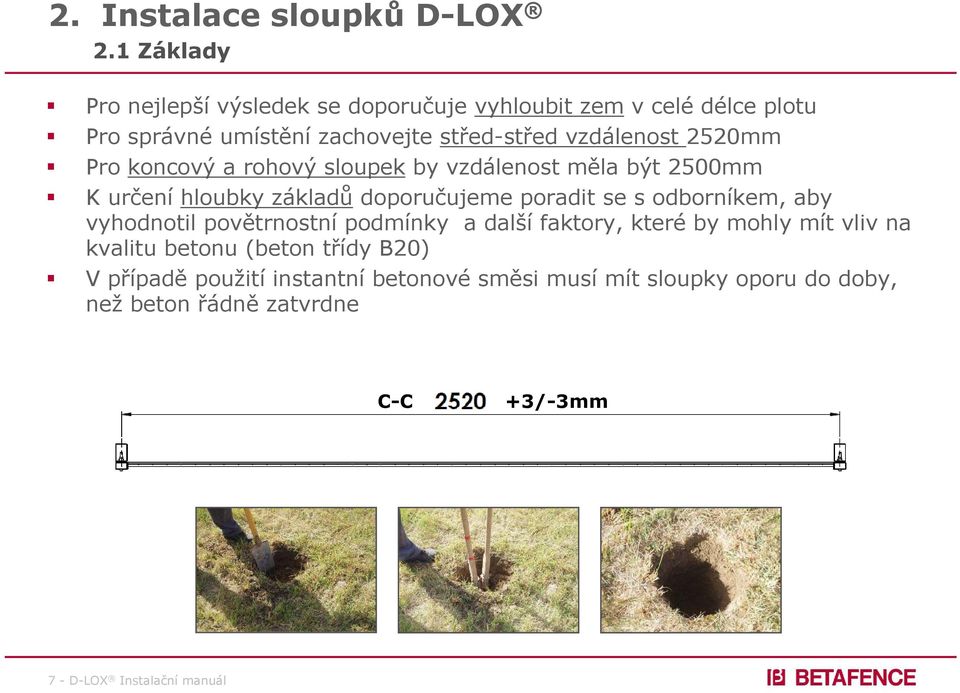

7 2. Instalace sloupků D-LOX 2.1 Základy Pro nejlepší výsledek se doporučuje vyhloubit zem v celé délce plotu Pro správné umístění zachovejte střed-střed vzdálenost 2520mm Pro koncový a rohový sloupek by vzdálenost měla být 2500mm K určení hloubky základů doporučujeme poradit se s odborníkem, aby vyhodnotil povětrnostní podmínky a další faktory, které by mohly mít vliv na kvalitu betonu (beton třídy B20) V případě použití instantní betonové směsi musí mít sloupky oporu do doby, než beton řádně zatvrdne C-C +3/-3mm 7-D-LOX Instalační manuál

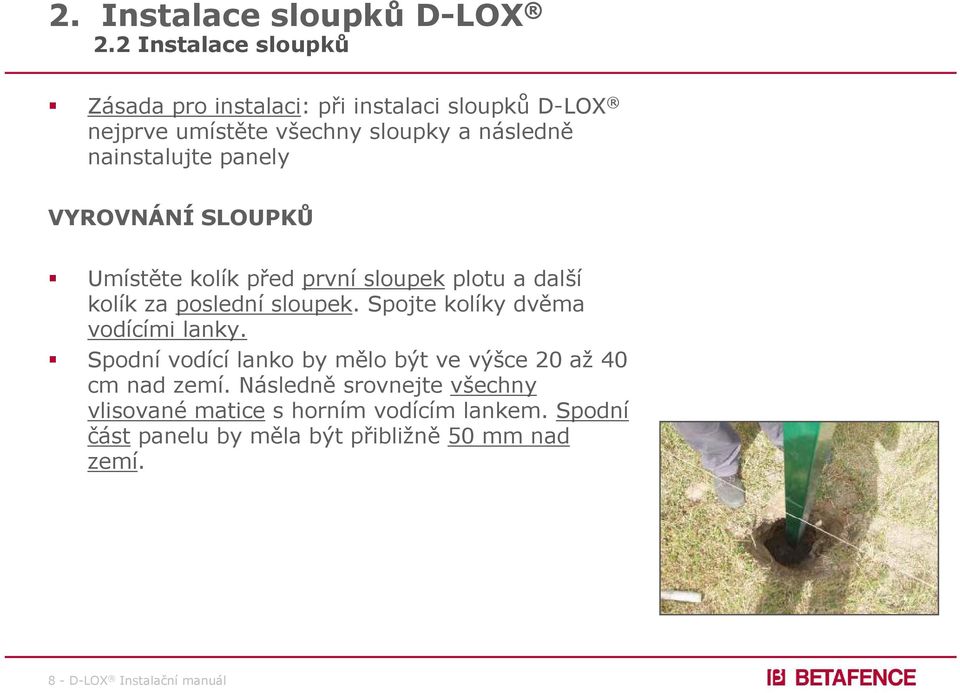

8 2. Instalace sloupků D-LOX 2.2 Instalace sloupků Zásada pro instalaci: při instalaci sloupků D-LOX nejprve umístěte všechny sloupky a následně nainstalujte panely VYROVNÁNÍ SLOUPKŮ Umístěte kolík před první sloupek plotu a další kolík za poslední sloupek. Spojte kolíky dvěma vodícími lanky. Spodní vodící lanko by mělo být ve výšce 20 až 40 cm nad zemí. Následně srovnejte všechny vlisované matice s horním vodícím lankem. Spodní částt panelu by měla být přibližně ě 50 mm nad zemí. 8-D-LOX Instalační manuál

9 2. Instalace sloupků D-LOX 2.3 Instalace panelů Panel na prvním sloupku by měl být umístěn na vnější straně montážního držáku. Na montážní držák průběžného sloupku umístěte vždy dva plotové panely Upevněte horní a spodní část panelů kovovou příchytkou anebo použijte krycí lištu. Když máte panely perfektně zarovnané, upevněte zbývající příchytky a šrouby. 9 D-LOX Instalační manuál

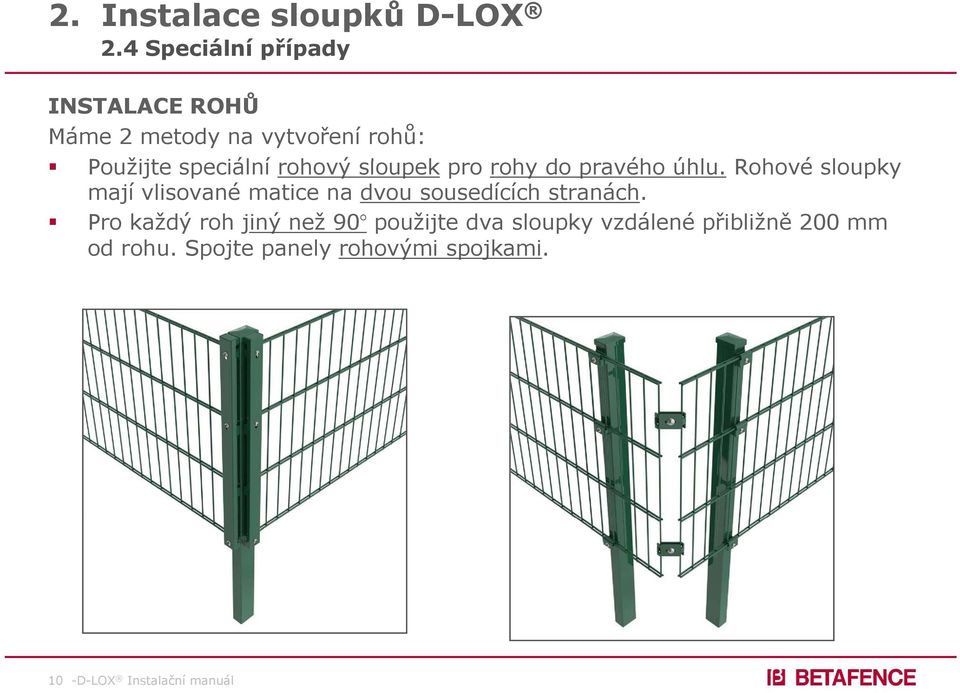

10 2. Instalace sloupků D-LOX 2.4 Speciální případy INSTALACE ROHŮ Máme 2 metody na vytvoření rohů: Použijte speciální rohový sloupek pro rohy do pravého úhlu. Rohové sloupky mají vlisované matice na dvou sousedících stranách. Pro každý roh jiný než 90 použijte dva sloupky vzdálené přibližně 200 mm od rohu. Spojte panely rohovými spojkami. 10 -D-LOX Instalační manuál

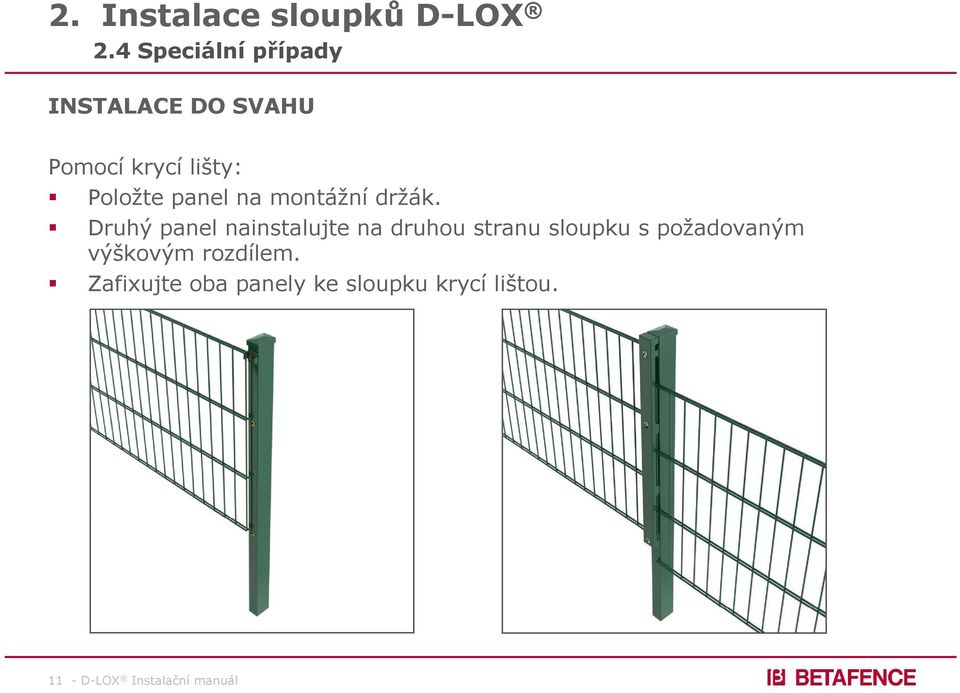

11 2. Instalace sloupků D-LOX 2.4 Speciální případy INSTALACE DO SVAHU Pomocí krycí lišty: Položte panel na montážní držák. Druhý panel nainstalujte na druhou stranu sloupku s požadovaným výškovým rozdílem. Zafixujte oba panely ke sloupku krycí lištou D-LOX Instalační manuál
