1

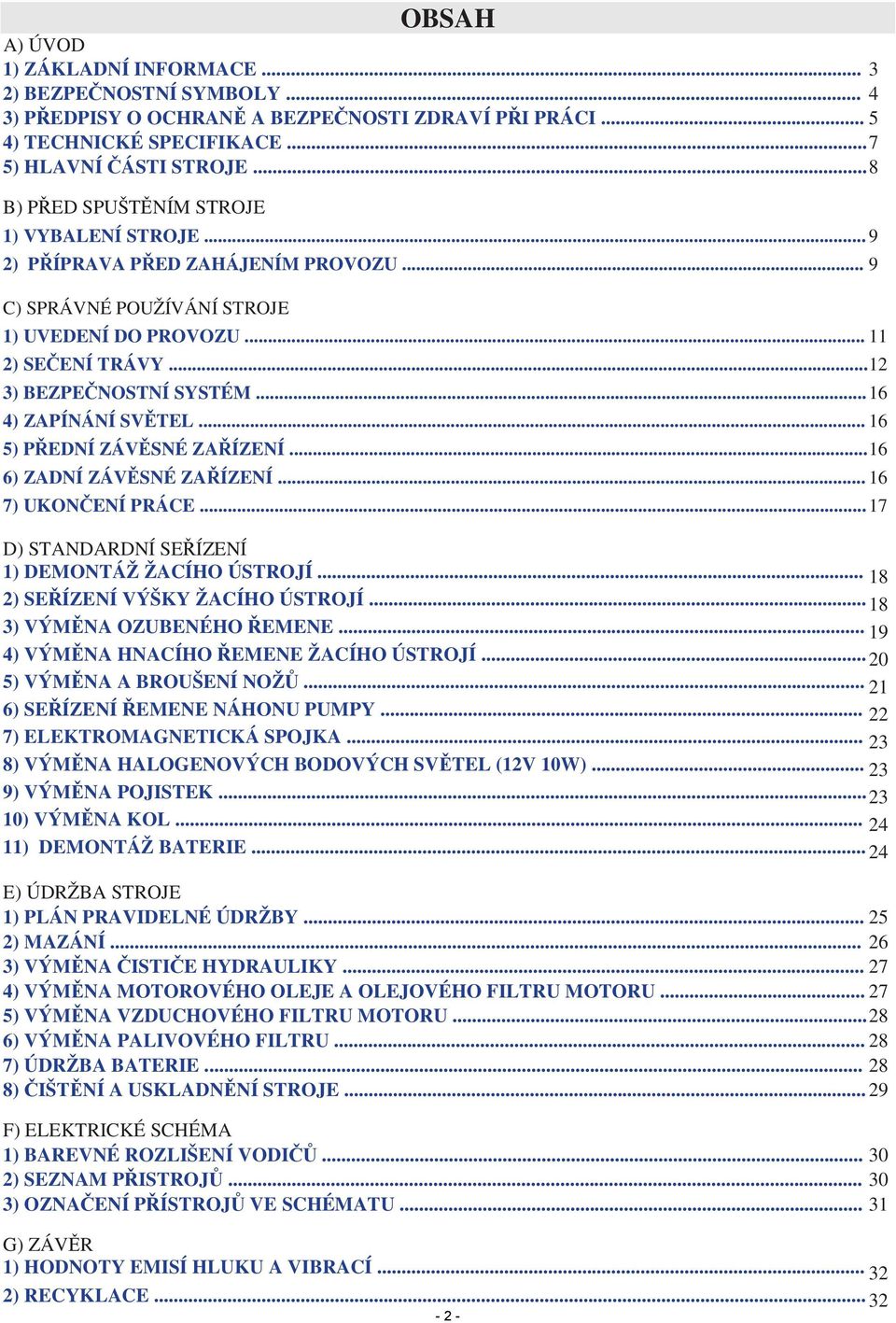

2 OBSAH A) ÚVOD 1) ZÁKLADNÍ INFORMACE ) BEZPEČNOSTNÍ SYMBOLY ) PŘEDPISY O OCHRANĚ A BEZPEČNOSTI ZDRAVÍ PŘI PRÁCI ) TECHNICKÉ SPECIFIKACE ) HLAVNÍ ČÁSTI STROJE... 8 B) PŘED SPUŠTĚNÍM STROJE 1) VYBALENÍ STROJE ) PŘÍPRAVA PŘED ZAHÁJENÍM PROVOZU... 9 C) SPRÁVNÉ POUŽÍVÁNÍ STROJE 1) UVEDENÍ DO PROVOZU ) SEČENÍ TRÁVY ) BEZPEČNOSTNÍ SYSTÉM ) ZAPÍNÁNÍ SVĚTEL ) PŘEDNÍ ZÁVĚSNÉ ZAŘÍZENÍ ) ZADNÍ ZÁVĚSNÉ ZAŘÍZENÍ ) UKONČENÍ PRÁCE D) STANDARDNÍ SEŘÍZENÍ 1) DEMONTÁŽ ŽACÍHO ÚSTROJÍ ) SEŘÍZENÍ VÝŠKY ŽACÍHO ÚSTROJÍ ) VÝMĚNA OZUBENÉHO ŘEMENE ) VÝMĚNA HNACÍHO ŘEMENE ŽACÍHO ÚSTROJÍ ) VÝMĚNA A BROUŠENÍ NOŽŮ ) SEŘÍZENÍ ŘEMENE NÁHONU PUMPY ) ELEKTROMAGNETICKÁ SPOJKA ) VÝMĚNA HALOGENOVÝCH BODOVÝCH SVĚTEL (12V 10W) ) VÝMĚNA POJISTEK ) VÝMĚNA KOL ) DEMONTÁŽ BATERIE E) ÚDRŽBA STROJE 1) PLÁN PRAVIDELNÉ ÚDRŽBY ) MAZÁNÍ ) VÝMĚNA ČISTIČE HYDRAULIKY ) VÝMĚNA MOTOROVÉHO OLEJE A OLEJOVÉHO FILTRU MOTORU ) VÝMĚNA VZDUCHOVÉHO FILTRU MOTORU ) VÝMĚNA PALIVOVÉHO FILTRU ) ÚDRŽBA BATERIE ) ČIŠTĚNÍ A USKLADNĚNÍ STROJE F) ELEKTRICKÉ SCHÉMA 1) BAREVNÉ ROZLIŠENÍ VODIČŮ ) SEZNAM PŘISTROJŮ ) OZNAČENÍ PŘÍSTROJŮ VE SCHÉMATU G) ZÁVĚR 1) HODNOTY EMISÍ HLUKU A VIBRACÍ ) RECYKLACE

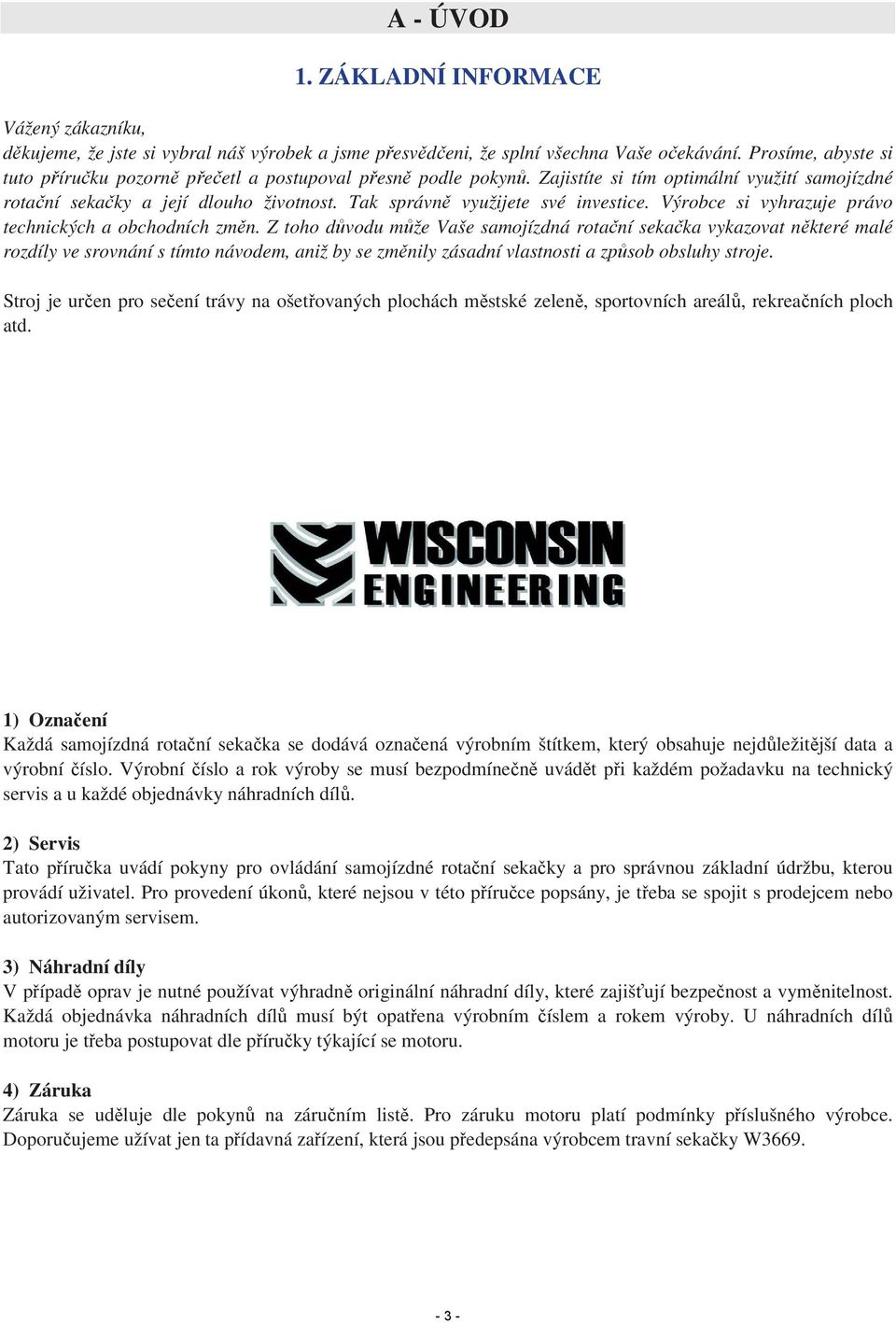

3 A - ÚVOD 1. ZÁKLADNÍ INFORMACE Vážený zákazníku, děkujeme, že jste si vybral náš výrobek a jsme přesvědčeni, že splní všechna Vaše očekávání. Prosíme, abyste si tuto příručku pozorně přečetl a postupoval přesně podle pokynů. Zajistíte si tím optimální využití samojízdné rotační sekačky a její dlouho životnost. Tak správně využijete své investice. Výrobce si vyhrazuje právo technických a obchodních změn. Z toho důvodu může Vaše samojízdná rotační sekačka vykazovat některé malé rozdíly ve srovnání s tímto návodem, aniž by se změnily zásadní vlastnosti a způsob obsluhy stroje. Stroj je určen pro sečení trávy na ošetřovaných plochách městské zeleně, sportovních areálů, rekreačních ploch atd. 1) Označení Každá samojízdná rotační sekačka se dodává označená výrobním štítkem, který obsahuje nejdůležitější data a výrobní číslo. Výrobní číslo a rok výroby se musí bezpodmínečně uvádět při každém požadavku na technický servis a u každé objednávky náhradních dílů. 2) Servis Tato příručka uvádí pokyny pro ovládání samojízdné rotační sekačky a pro správnou základní údržbu, kterou provádí uživatel. Pro provedení úkonů, které nejsou v této příručce popsány, je třeba se spojit s prodejcem nebo autorizovaným servisem. 3) Náhradní díly V případě oprav je nutné používat výhradně originální náhradní díly, které zajišťují bezpečnost a vyměnitelnost. Každá objednávka náhradních dílů musí být opatřena výrobním číslem a rokem výroby. U náhradních dílů motoru je třeba postupovat dle příručky týkající se motoru. 4) Záruka Záruka se uděluje dle pokynů na záručním listě. Pro záruku motoru platí podmínky příslušného výrobce. Doporučujeme užívat jen ta přídavná zařízení, která jsou předepsána výrobcem travní sekačky W

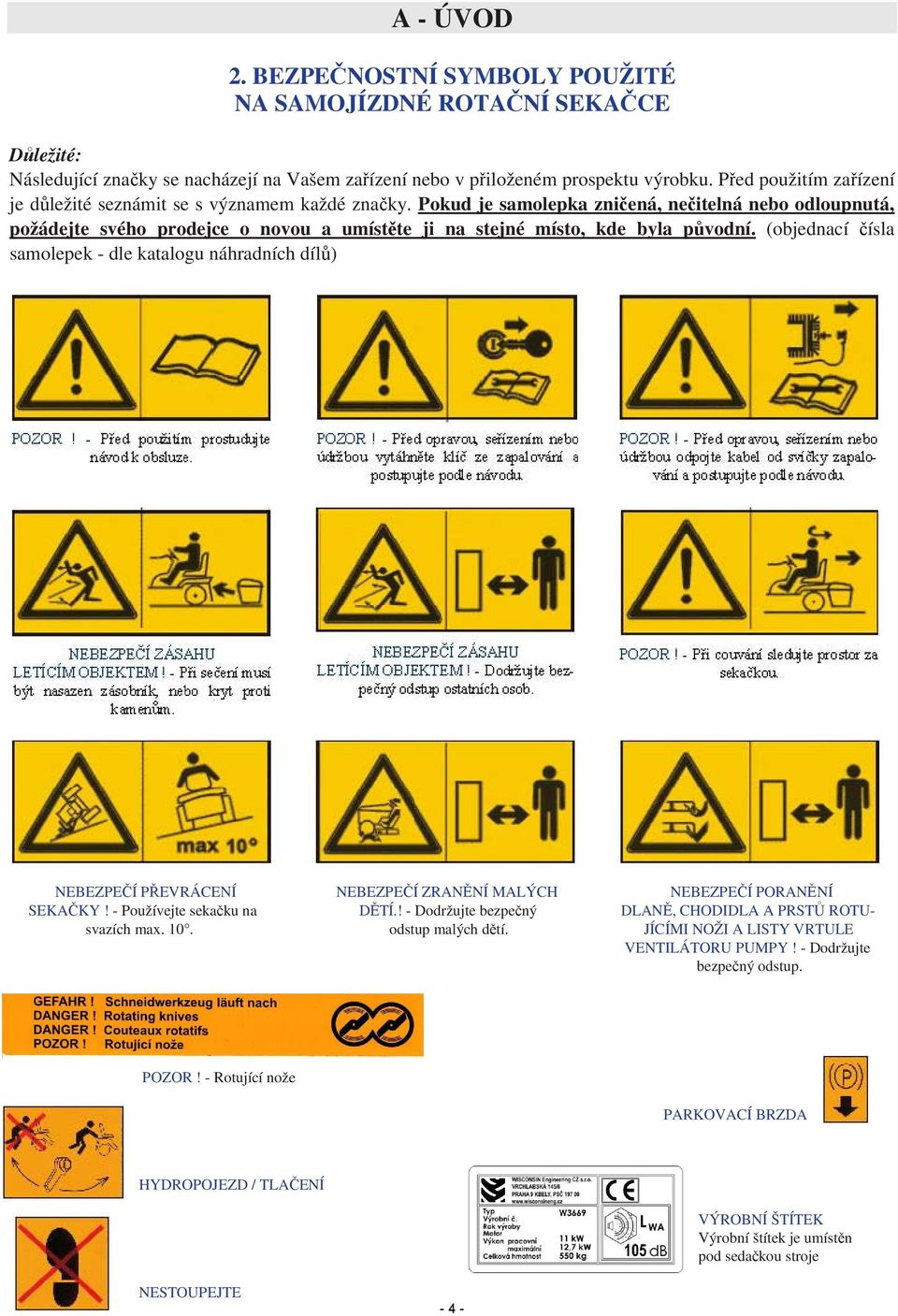

4 A - ÚVOD 2. BEZPEČNOSTNÍ SYMBOLY POUŽITÉ NA SAMOJÍZDNÉ ROTAČNÍ SEKAČCE Důležité: Následující značky se nacházejí na Vašem zařízení nebo v přiloženém prospektu výrobku. Před použitím zařízení je důležité seznámit se s významem každé značky. Pokud je samolepka zničená, nečitelná nebo odloupnutá, požádejte svého prodejce o novou a umístěte ji na stejné místo, kde byla původní. (objednací čísla samolepek - dle katalogu náhradních dílů) NEBEZPEČÍ PŘEVRÁCENÍ NEBEZPEČÍ ZRANĚNÍ MALÝCH NEBEZPEČÍ PORANĚNÍ SEKAČKY! - Používejte sekačku na DĚTÍ.! - Dodržujte bezpečný DLANĚ, CHODIDLA A PRSTŮ ROTUsvazích max. 10. odstup malých dětí. JÍCÍMI NOŽI A LISTY VRTULE VENTILÁTORU PUMPY! - Dodržujte bezpečný odstup. POZOR! - Rotující nože PARKOVACÍ BRZDA HYDROPOJEZD / TLAČENÍ VÝROBNÍ ŠTÍTEK Výrobní štítek je umístěn pod sedačkou stroje NESTOUPEJTE - 4 -

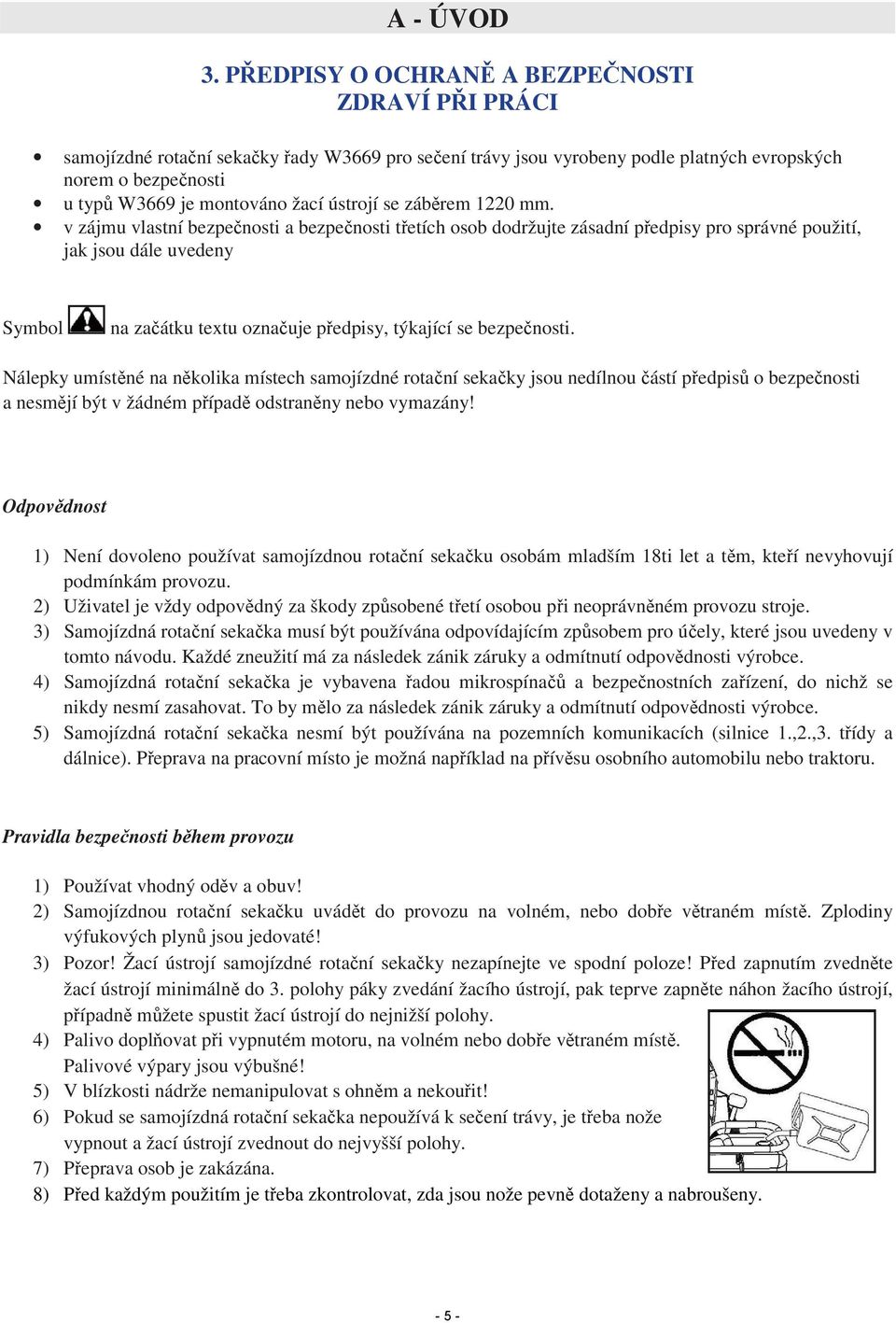

5 A - ÚVOD 3. PŘEDPISY O OCHRANĚ A BEZPEČNOSTI ZDRAVÍ PŘI PRÁCI samojízdné rotační sekačky řady W3669 pro sečení trávy jsou vyrobeny podle platných evropských norem o bezpečnosti u typů W3669 je montováno žací ústrojí se záběrem 1220 mm. v zájmu vlastní bezpečnosti a bezpečnosti třetích osob dodržujte zásadní předpisy pro správné použití, jak jsou dále uvedeny Symbol na začátku textu označuje předpisy, týkající se bezpečnosti. Nálepky umístěné na několika místech samojízdné rotační sekačky jsou nedílnou částí předpisů o bezpečnosti a nesmějí být v žádném případě odstraněny nebo vymazány! Odpovědnost 1) Není dovoleno používat samojízdnou rotační sekačku osobám mladším 18ti let a těm, kteří nevyhovují podmínkám provozu. 2) Uživatel je vždy odpovědný za škody způsobené třetí osobou při neoprávněném provozu stroje. 3) Samojízdná rotační sekačka musí být používána odpovídajícím způsobem pro účely, které jsou uvedeny v tomto návodu. Každé zneužití má za následek zánik záruky a odmítnutí odpovědnosti výrobce. 4) Samojízdná rotační sekačka je vybavena řadou mikrospínačů a bezpečnostních zařízení, do nichž se nikdy nesmí zasahovat. To by mělo za následek zánik záruky a odmítnutí odpovědnosti výrobce. 5) Samojízdná rotační sekačka nesmí být používána na pozemních komunikacích (silnice 1.,2.,3. třídy a dálnice). Přeprava na pracovní místo je možná například na přívěsu osobního automobilu nebo traktoru. Pravidla bezpečnosti během provozu 1) Používat vhodný oděv a obuv! 2) Samojízdnou rotační sekačku uvádět do provozu na volném, nebo dobře větraném místě. Zplodiny výfukových plynů jsou jedovaté! 3) Pozor! Žací ústrojí samojízdné rotační sekačky nezapínejte ve spodní poloze! Před zapnutím zvedněte žací ústrojí minimálně do 3. polohy páky zvedání žacího ústrojí, pak teprve zapněte náhon žacího ústrojí, případně můžete spustit žací ústrojí do nejnižší polohy. 4) Palivo doplňovat při vypnutém motoru, na volném nebo dobře větraném místě. Palivové výpary jsou výbušné! 5) V blízkosti nádrže nemanipulovat s ohněm a nekouřit! 6) Pokud se samojízdná rotační sekačka nepoužívá k sečení trávy, je třeba nože vypnout a žací ústrojí zvednout do nejvyšší polohy. 7) Přeprava osob je zakázána. 8) Před každým použitím je třeba zkontrolovat, zda jsou nože pevně dotaženy a nabroušeny

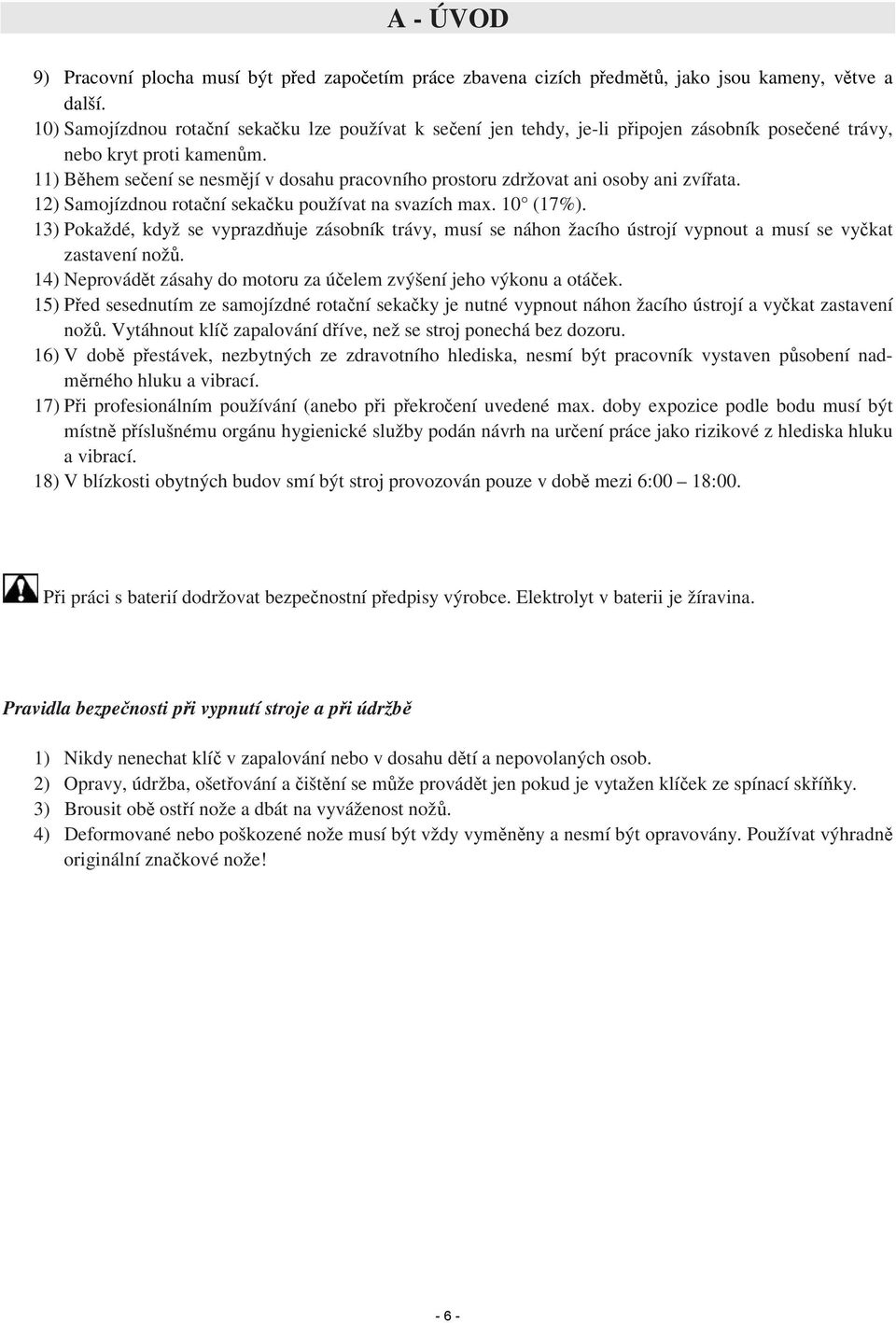

6 A - ÚVOD 9) Pracovní plocha musí být před započetím práce zbavena cizích předmětů, jako jsou kameny, větve a další. 10) Samojízdnou rotační sekačku lze používat k sečení jen tehdy, je-li připojen zásobník posečené trávy, nebo kryt proti kamenům. 11) Během sečení se nesmějí v dosahu pracovního prostoru zdržovat ani osoby ani zvířata. 12) Samojízdnou rotační sekačku používat na svazích max. 10 (17%). 13) Pokaždé, když se vyprazdňuje zásobník trávy, musí se náhon žacího ústrojí vypnout a musí se vyčkat zastavení nožů. 14) Neprovádět zásahy do motoru za účelem zvýšení jeho výkonu a otáček. 15) Před sesednutím ze samojízdné rotační sekačky je nutné vypnout náhon žacího ústrojí a vyčkat zastavení nožů. Vytáhnout klíč zapalování dříve, než se stroj ponechá bez dozoru. 16) V době přestávek, nezbytných ze zdravotního hlediska, nesmí být pracovník vystaven působení nadměrného hluku a vibrací. 17) Při profesionálním používání (anebo při překročení uvedené max. doby expozice podle bodu musí být místně příslušnému orgánu hygienické služby podán návrh na určení práce jako rizikové z hlediska hluku a vibrací. 18) V blízkosti obytných budov smí být stroj provozován pouze v době mezi 6:00 18:00. Při práci s baterií dodržovat bezpečnostní předpisy výrobce. Elektrolyt v baterii je žíravina. Pravidla bezpečnosti při vypnutí stroje a při údržbě 1) Nikdy nenechat klíč v zapalování nebo v dosahu dětí a nepovolaných osob. 2) Opravy, údržba, ošetřování a čištění se může provádět jen pokud je vytažen klíček ze spínací skříňky. 3) Brousit obě ostří nože a dbát na vyváženost nožů. 4) Deformované nebo poškozené nože musí být vždy vyměněny a nesmí být opravovány. Používat výhradně originální značkové nože! - 6 -

7 A - ÚVOD 4. TECHNICKÉ SPECIFIKACE MOTOR Typ Výkon Alternátor PŘEVODY PNEUMATIKY W3669 YANMAR V 750 DIESEL 18HP 12V/20A hydrostatické, samostatný regul. pístový hydrogenerátor (u motoru) dva kolové hydromotory přední 16 x 6,5-8 zadní 23 x 8,5-12 MAX. POJEZDOVÁ RYCHLOST vpřed (km/hod) 12 vzad (km/hod) 6 ZÁSOBNÍK TRÁVY ovládání elektrické obsah (L) 600 ŽACÍ ÚSTROJÍ záběr (mm) 1220 výška řezu (mm) počet nožů 2 překrytí nožů (mm) 80 způsob otáčení vypínání náhonu sběr trávy ROZMĚRY STROJE protiběžné elektormagnetická spojka s brzdou zadní odhoz, zásobník trávy v zadní části stroje délka se zásobníkem (mm) 2910 šířka (mm) 1265 výška (mm) 1280 rozvor (mm) 1330 rozchod (mm) 985 hmotnost (kg) 550 objem palivové nádrže VELIKOST UDRŽOVANÉ PLOCHY (m 2 ) 20 l neomezeně - 7 -

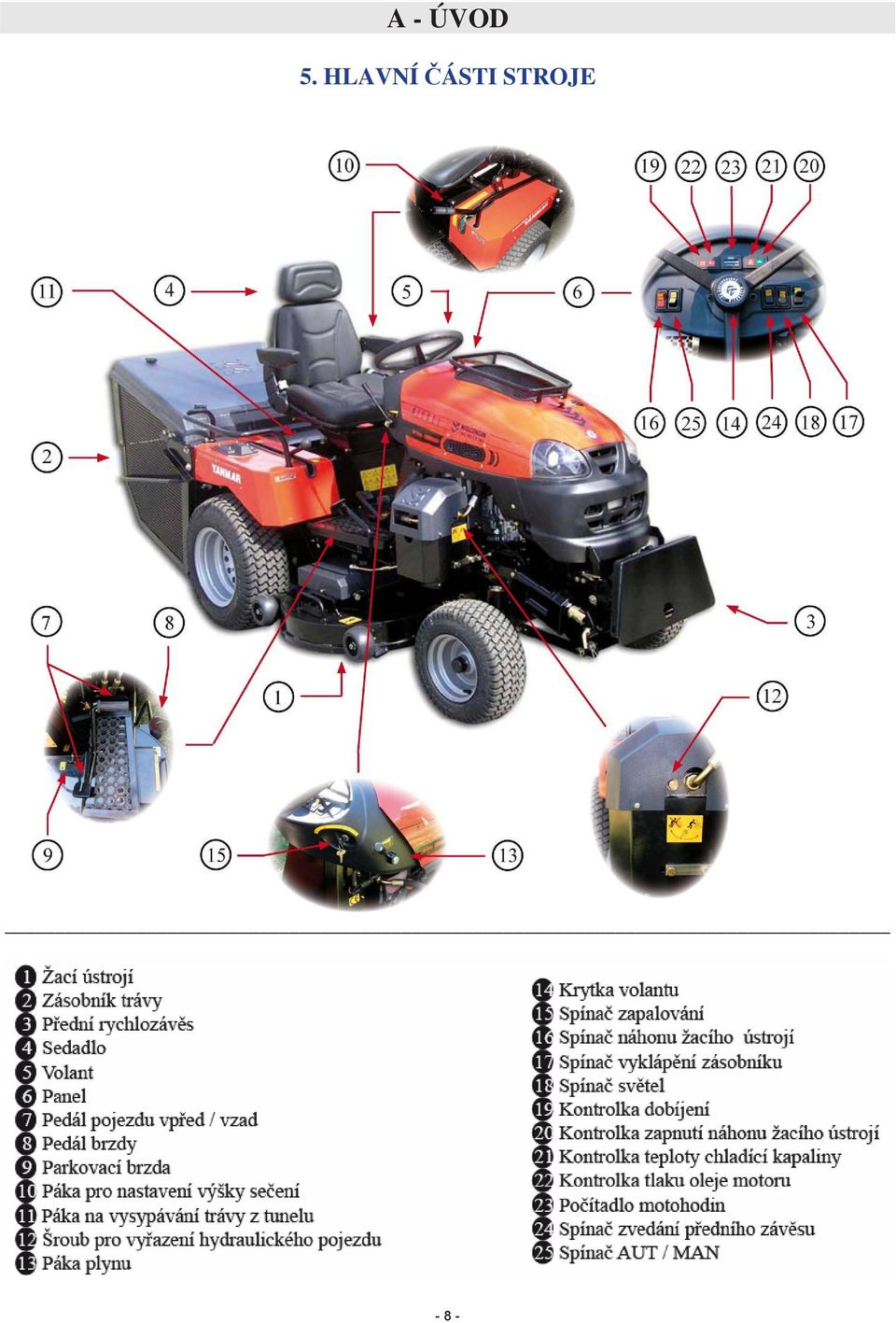

8 A - ÚVOD 5. HLAVNÍ ČÁSTI STROJE - 8 -

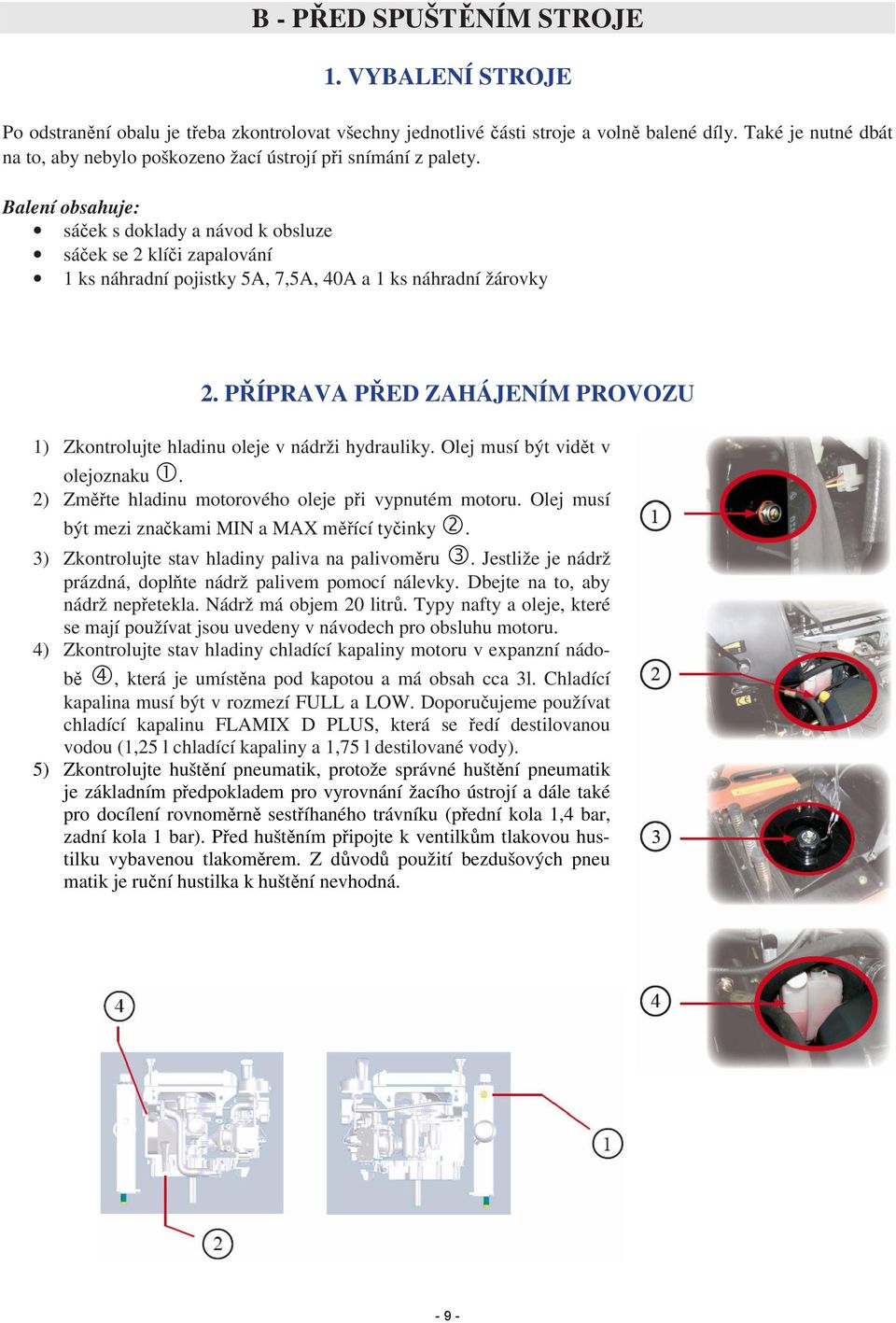

9 B - PŘED SPUŠTĚNÍM STROJE 1. VYBALENÍ STROJE Po odstranění obalu je třeba zkontrolovat všechny jednotlivé části stroje a volně balené díly. Také je nutné dbát na to, aby nebylo poškozeno žací ústrojí při snímání z palety. Balení obsahuje: sáček s doklady a návod k obsluze sáček se 2 klíči zapalování 1 ks náhradní pojistky 5A, 7,5A, 40A a 1 ks náhradní žárovky 2. PŘÍPRAVA PŘED ZAHÁJENÍM PROVOZU 1) Zkontrolujte hladinu oleje v nádrži hydrauliky. Olej musí být vidět v olejoznaku 1. 2) Změřte hladinu motorového oleje při vypnutém motoru. Olej musí být mezi značkami MIN a MAX měřící tyčinky 2. 3) Zkontrolujte stav hladiny paliva na palivoměru 3. Jestliže je nádrž prázdná, doplňte nádrž palivem pomocí nálevky. Dbejte na to, aby nádrž nepřetekla. Nádrž má objem 20 litrů. Typy nafty a oleje, které se mají používat jsou uvedeny v návodech pro obsluhu motoru. 4) Zkontrolujte stav hladiny chladící kapaliny motoru v expanzní nádobě 4, která je umístěna pod kapotou a má obsah cca 3l. Chladící kapalina musí být v rozmezí FULL a LOW. Doporučujeme používat chladící kapalinu FLAMIX D PLUS, která se ředí destilovanou vodou (1,25 l chladící kapaliny a 1,75 l destilované vody). 5) Zkontrolujte huštění pneumatik, protože správné huštění pneumatik je základním předpokladem pro vyrovnání žacího ústrojí a dále také pro docílení rovnoměrně sestříhaného trávníku (přední kola 1,4 bar, zadní kola 1 bar). Před huštěním připojte k ventilkům tlakovou hustilku vybavenou tlakoměrem. Z důvodů použití bezdušových pneu matik je ruční hustilka k huštění nevhodná

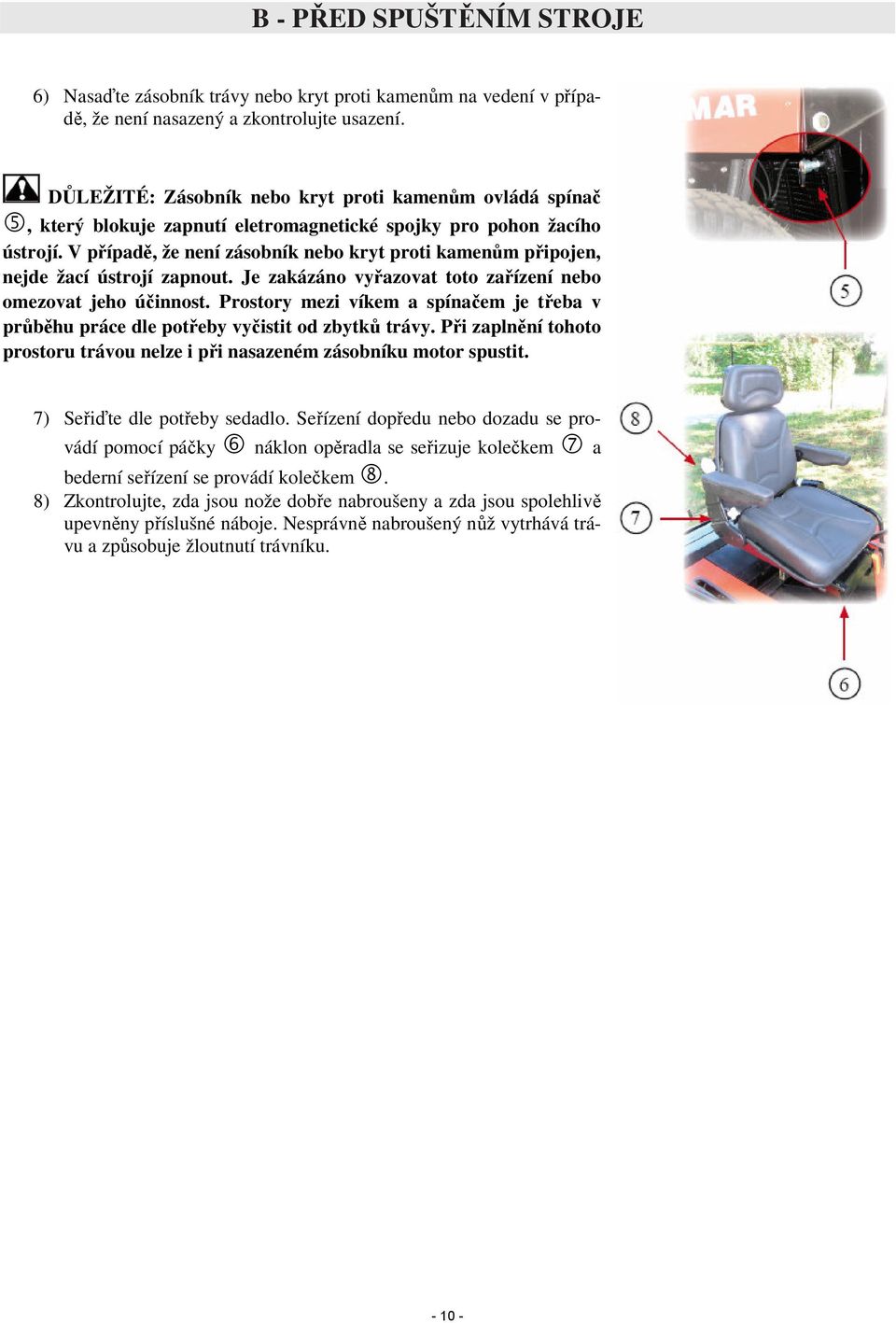

10 B - PŘED SPUŠTĚNÍM STROJE 6) Nasaďte zásobník trávy nebo kryt proti kamenům na vedení v případě, že není nasazený a zkontrolujte usazení. DŮLEŽITÉ: Zásobník nebo kryt proti kamenům ovládá spínač 5, který blokuje zapnutí eletromagnetické spojky pro pohon žacího ústrojí. V případě, že není zásobník nebo kryt proti kamenům připojen, nejde žací ústrojí zapnout. Je zakázáno vyřazovat toto zařízení nebo omezovat jeho účinnost. Prostory mezi víkem a spínačem je třeba v průběhu práce dle potřeby vyčistit od zbytků trávy. Při zaplnění tohoto prostoru trávou nelze i při nasazeném zásobníku motor spustit. 7) Seřiďte dle potřeby sedadlo. Seřízení dopředu nebo dozadu se provádí pomocí páčky 6 náklon opěradla se seřizuje kolečkem 7 a bederní seřízení se provádí kolečkem 8. 8) Zkontrolujte, zda jsou nože dobře nabroušeny a zda jsou spolehlivě upevněny příslušné náboje. Nesprávně nabroušený nůž vytrhává trávu a způsobuje žloutnutí trávníku

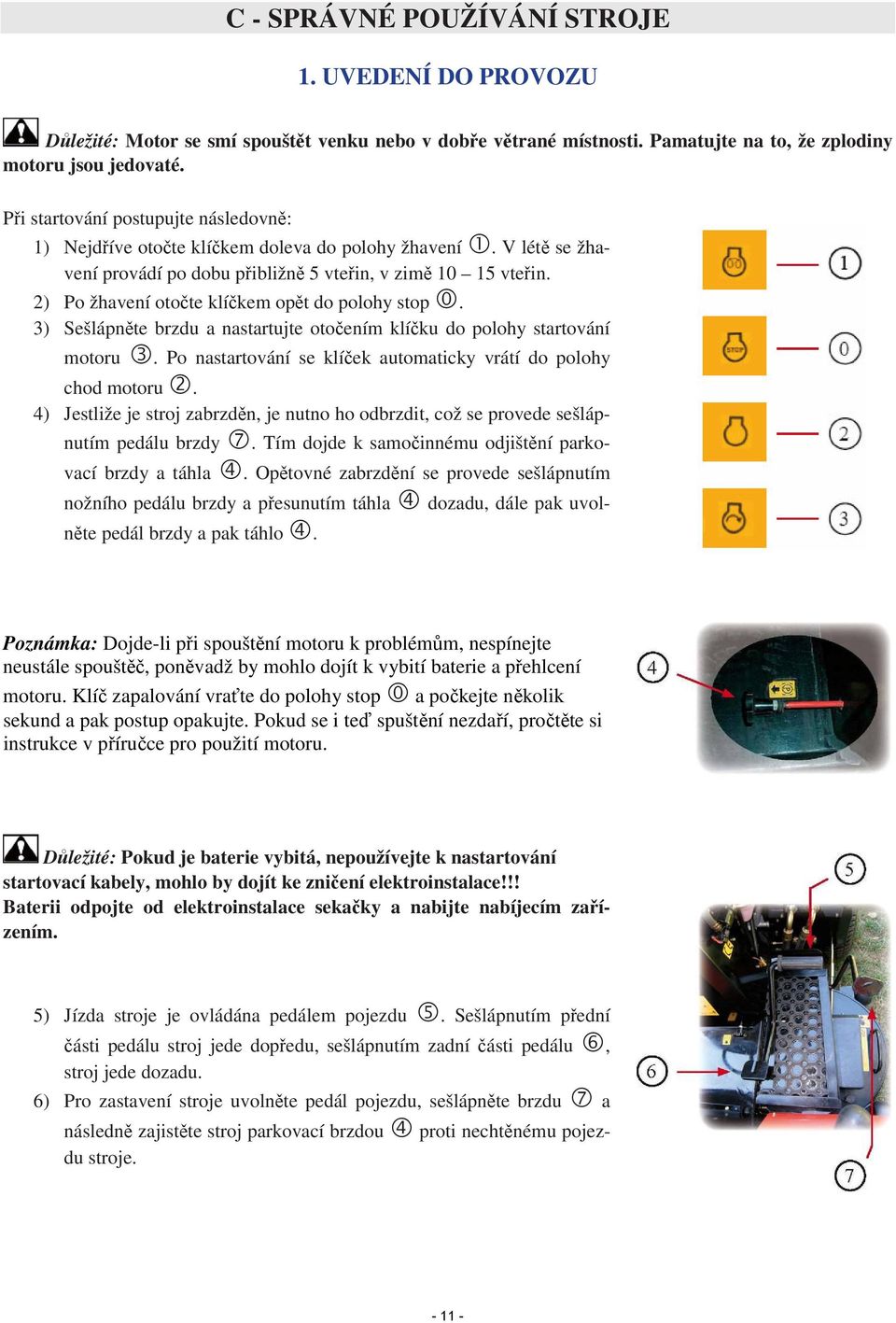

11 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE 1. UVEDENÍ DO PROVOZU Důležité: Motor se smí spouštět venku nebo v dobře větrané místnosti. Pamatujte na to, že zplodiny motoru jsou jedovaté. Při startování postupujte následovně: 1) Nejdříve otočte klíčkem doleva do polohy žhavení 1. V létě se žhavení provádí po dobu přibližně 5 vteřin, v zimě vteřin. 2) Po žhavení otočte klíčkem opět do polohy stop 0. 3) Sešlápněte brzdu a nastartujte otočením klíčku do polohy startování motoru 3. Po nastartování se klíček automaticky vrátí do polohy chod motoru 2. 4) Jestliže je stroj zabrzděn, je nutno ho odbrzdit, což se provede sešlápnutím pedálu brzdy 7. Tím dojde k samočinnému odjištění parkovací brzdy a táhla 4. Opětovné zabrzdění se provede sešlápnutím nožního pedálu brzdy a přesunutím táhla 4 dozadu, dále pak uvolněte pedál brzdy a pak táhlo 4. Poznámka: Dojde-li při spouštění motoru k problémům, nespínejte neustále spouštěč, poněvadž by mohlo dojít k vybití baterie a přehlcení motoru. Klíč zapalování vraťte do polohy stop 0 a počkejte několik sekund a pak postup opakujte. Pokud se i teď spuštění nezdaří, pročtěte si instrukce v příručce pro použití motoru. Důležité: Pokud je baterie vybitá, nepoužívejte k nastartování startovací kabely, mohlo by dojít ke zničení elektroinstalace!!! Baterii odpojte od elektroinstalace sekačky a nabijte nabíjecím zařízením. 5) Jízda stroje je ovládána pedálem pojezdu 5. Sešlápnutím přední části pedálu stroj jede dopředu, sešlápnutím zadní části pedálu 6, stroj jede dozadu. 6) Pro zastavení stroje uvolněte pedál pojezdu, sešlápněte brzdu 7 a následně zajistěte stroj parkovací brzdou 4 proti nechtěnému pojezdu stroje

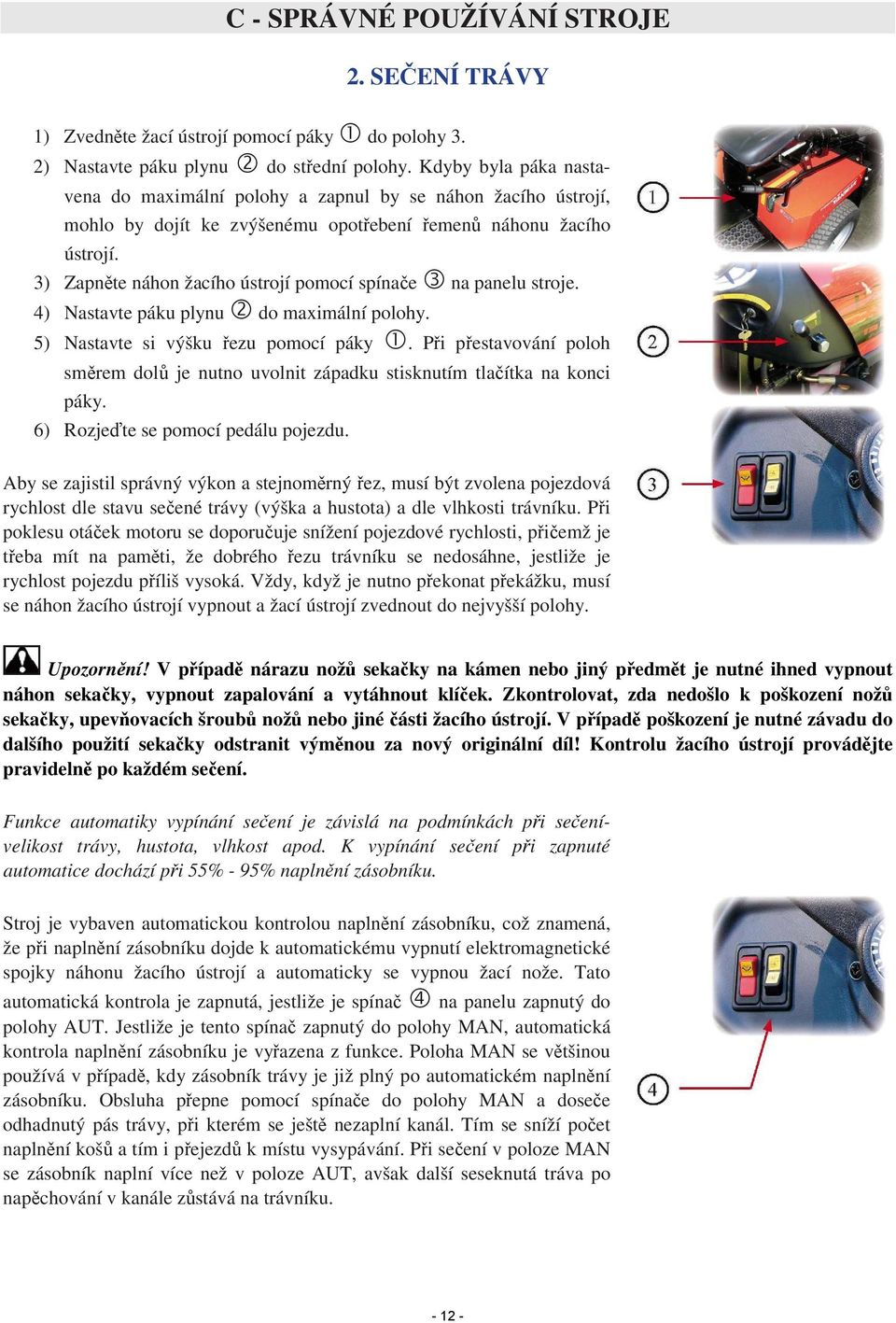

12 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE 2. SEČENÍ TRÁVY 1) Zvedněte žací ústrojí pomocí páky 1 do polohy 3. 2) Nastavte páku plynu 2 do střední polohy. Kdyby byla páka nastavena do maximální polohy a zapnul by se náhon žacího ústrojí, mohlo by dojít ke zvýšenému opotřebení řemenů náhonu žacího ústrojí. 3) Zapněte náhon žacího ústrojí pomocí spínače 3 na panelu stroje. 4) Nastavte páku plynu 2 do maximální polohy. 5) Nastavte si výšku řezu pomocí páky 1. Při přestavování poloh směrem dolů je nutno uvolnit západku stisknutím tlačítka na konci páky. 6) Rozjeďte se pomocí pedálu pojezdu. Aby se zajistil správný výkon a stejnoměrný řez, musí být zvolena pojezdová rychlost dle stavu sečené trávy (výška a hustota) a dle vlhkosti trávníku. Při poklesu otáček motoru se doporučuje snížení pojezdové rychlosti, přičemž je třeba mít na paměti, že dobrého řezu trávníku se nedosáhne, jestliže je rychlost pojezdu příliš vysoká. Vždy, když je nutno překonat překážku, musí se náhon žacího ústrojí vypnout a žací ústrojí zvednout do nejvyšší polohy. Upozornění! V případě nárazu nožů sekačky na kámen nebo jiný předmět je nutné ihned vypnout náhon sekačky, vypnout zapalování a vytáhnout klíček. Zkontrolovat, zda nedošlo k poškození nožů sekačky, upevňovacích šroubů nožů nebo jiné části žacího ústrojí. V případě poškození je nutné závadu do dalšího použití sekačky odstranit výměnou za nový originální díl! Kontrolu žacího ústrojí provádějte pravidelně po každém sečení. Funkce automatiky vypínání sečení je závislá na podmínkách při sečenívelikost trávy, hustota, vlhkost apod. K vypínání sečení při zapnuté automatice dochází při 55% - 95% naplnění zásobníku. Stroj je vybaven automatickou kontrolou naplnění zásobníku, což znamená, že při naplnění zásobníku dojde k automatickému vypnutí elektromagnetické spojky náhonu žacího ústrojí a automaticky se vypnou žací nože. Tato automatická kontrola je zapnutá, jestliže je spínač 4 na panelu zapnutý do polohy AUT. Jestliže je tento spínač zapnutý do polohy MAN, automatická kontrola naplnění zásobníku je vyřazena z funkce. Poloha MAN se většinou používá v případě, kdy zásobník trávy je již plný po automatickém naplnění zásobníku. Obsluha přepne pomocí spínače do polohy MAN a doseče odhadnutý pás trávy, při kterém se ještě nezaplní kanál. Tím se sníží počet naplnění košů a tím i přejezdů k místu vysypávání. Při sečení v poloze MAN se zásobník naplní více než v poloze AUT, avšak další seseknutá tráva po napěchování v kanále zůstává na trávníku

13 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE Opěrné kolečko Opěrné kolečko 5 při nejnižší poloze žacího ústrojí zajišťuje prostor mezi půdou a okrajem žacího ústrojí. Tím lze zabránit poškození trávníku. Jestliže měníte polohu opěrného kolečka, postupujte následovně: 1) povolte zajišťovací matku 6 imbusového šroubu 7 2) přesuňte opěrné kolečko do jiné polohy a zajistěte pomocí imbusového šroubu a matky Poznámka: Všechna 4 kolečka je nutno mít ve stejné výšce, proto když změníte polohu jednoho, je nutno změnit polohu i u ostatních. Toto se provádí při vypnutém motoru a vypnutém náhonu žacího ústrojí. Výrobce doporučuje zachovat nastavení z výroby! Pokud přemístíte opěrná kolečka žacího ústrojí do horní polohy a páku zvedání žacího ústrojí nastavíte do polohy 1, docílíte tím maximálního vysečení trávy. Funkce automatiky Funkce automatiky vypínání sečení je závislá na podmínkách při sečení velikost trávy, hustota, vlhkost apod. a k vypínání sečení při zapnuté automatice dochází při 55%-95% naplnění zásobníku. Stroj je opatřen automatickou kontrolou naplnění zásobníku (tzn., že při naplnění zásobníku dojde k automatickému vypnutí elektromagnetické spojky náhonu žacího ústrojí). Automatická kontrola se zapíná spínačem AUT-MAN (obrázek str. 8, poz. 25), přepnutím do polohy AUT. V případě přepnutí do polohy MAN dojde k vypnutí automatické kontroly. V případě naplnění zásobníku dojde ke zvětšení tlaku vzduchu v kanálu a nadzvednutí membrány, která sepne spínač automatiky, tím dojde k automatickému vypnutí náhonu žacího ústrojí. Pokud je spínač přepnut do polohy AUT, je možné zapnout náhon žacího ústrojí teprve až po vyprázdnění zásobníku. Při sečení v poloze MAN se zásobník naplní více než v poloze AUT, avšak další seseknutá tráva po napěchování v kanále zůstává na trávníku a hrozí ucpání kanálu! Využití polohy MAN vyžaduje cit obsluhy!

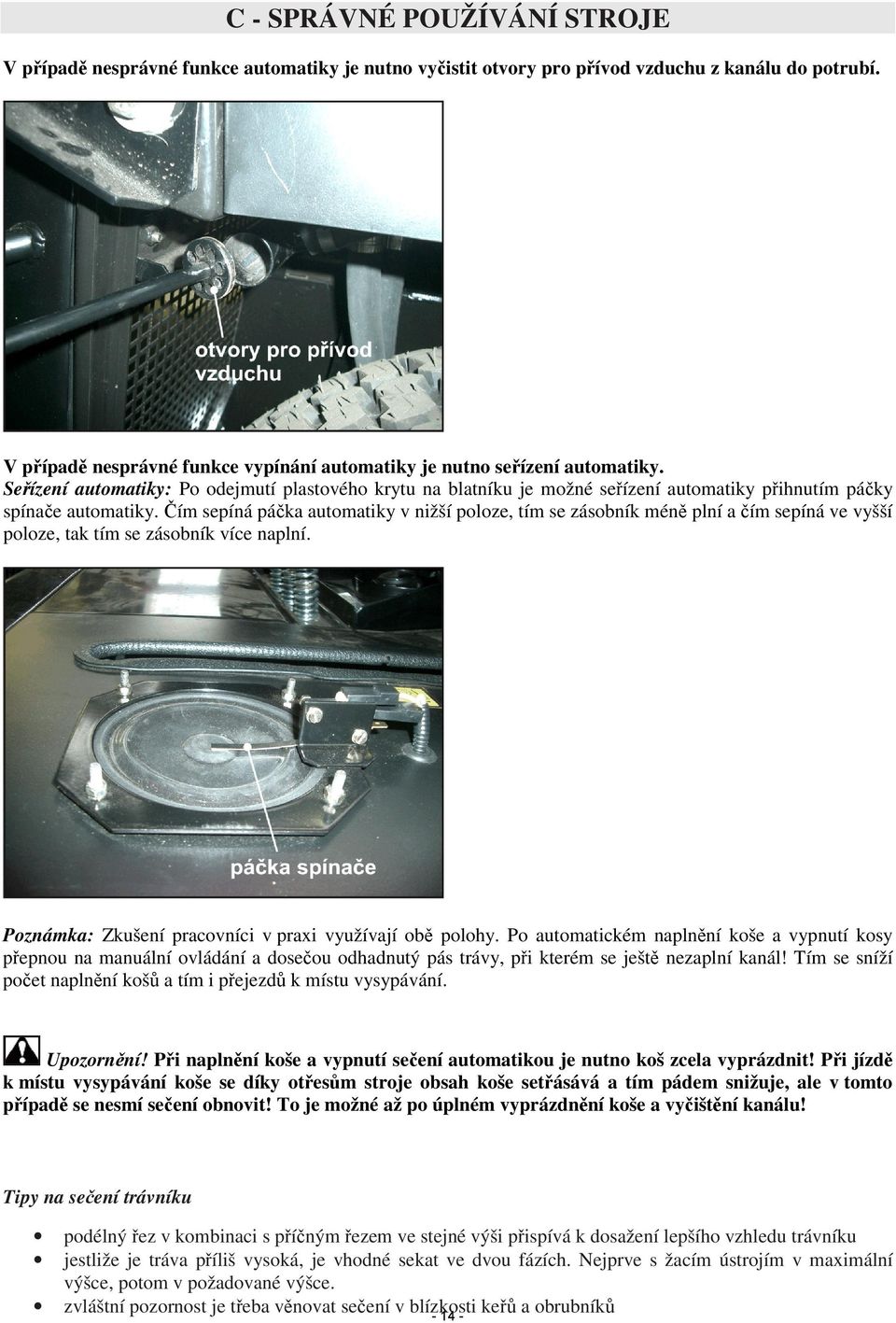

14 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE V případě nesprávné funkce automatiky je nutno vyčistit otvory pro přívod vzduchu z kanálu do potrubí. V případě nesprávné funkce vypínání automatiky je nutno seřízení automatiky. Seřízení automatiky: Po odejmutí plastového krytu na blatníku je možné seřízení automatiky přihnutím páčky spínače automatiky. Čím sepíná páčka automatiky v nižší poloze, tím se zásobník méně plní a čím sepíná ve vyšší poloze, tak tím se zásobník více naplní. Poznámka: Zkušení pracovníci v praxi využívají obě polohy. Po automatickém naplnění koše a vypnutí kosy přepnou na manuální ovládání a dosečou odhadnutý pás trávy, při kterém se ještě nezaplní kanál! Tím se sníží počet naplnění košů a tím i přejezdů k místu vysypávání. Upozornění! Při naplnění koše a vypnutí sečení automatikou je nutno koš zcela vyprázdnit! Při jízdě k místu vysypávání koše se díky otřesům stroje obsah koše setřásává a tím pádem snižuje, ale v tomto případě se nesmí sečení obnovit! To je možné až po úplném vyprázdnění koše a vyčištění kanálu! Tipy na sečení trávníku podélný řez v kombinaci s příčným řezem ve stejné výši přispívá k dosažení lepšího vzhledu trávníku jestliže je tráva příliš vysoká, je vhodné sekat ve dvou fázích. Nejprve s žacím ústrojím v maximální výšce, potom v požadované výšce. zvláštní pozornost je třeba věnovat sečení v blízkosti keřů a obrubníků

15 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE Svahy Samojízdnou rotační sekačku nepoužívejte pro práci na svahu se stoupáním vyšší než 10 (17%). Při změně směru je třeba velké opatrnosti. Dbejte na to, aby kola na straně svahu nenarazila na překážku (kameny, větve, kořeny atd.), což by jinak mohlo mít za následek převrácení stroje nebo ztrátu kontroly nad ním. Při práci na svahu používejte pouze nižší pojezdové rychlosti. Při odstavení stroje na svahu vždy zajistěte stroj parkovací brzdou! Vyprazdňování zásobníku Vyklápění zásobníku provádějte jen při spuštěném motoru a vypnutém náhonu žacího ústrojí! Vyprazdňování zásobníku se provádí následujícím způsobem: 1) vypněte náhon žacího ústrojí pomocí spínače 3 na panelu stroje 2) vyprázdněte zásobník pomocí spínače 8 na panelu. Stisknutím spínače směrem dopředu od obsluhy se zásobník vyklopí. Stisknutím spínače směrem dozadu k obsluze se zásobník vrátí do výchozí, uzavřené polohy. 3) tunel se vyčistí zvednutím páky 9, která ovládá čistící klapku v tunelu, čistící klapku používat jen při vypnutém náhonu žacího ústrojí a při každém vyprazdňování zásobníku (2x-3x zacyklovat pákou 9) Odpojení zásobníku Odpojení či připojení zásobníku se provádí jen s vypnutým náhonem žacího ústrojí! Doporučujeme, aby odpojení či připojení prováděli 2 osoby. 1) Vyjměte pojistku čepu pístnice aktuátoru. 2) Vytáhněte čep. 3) Zvedněte aktuátor do svislé polohy. 4) Odšroubujte čtyři matice. 5) Odstraňte pojistné držáky na obou stranách zásobníku. 6) Sundejte zásobník. Poznámka: Připojení zásobníku se provádí opačným způsobem. Stejně postupujte i při připojení či odpojení krytu proti kamenům. Počítadlo motohodin Počítadlo motohodin je uvedeno v činnost při sepnutí spínací skříňky, kdy by mělo dojít k nastartování motoru. Při vypnutí motoru je nutno vypnout i spínací skříňku jinak je počítadlo motohodin stále v chodu

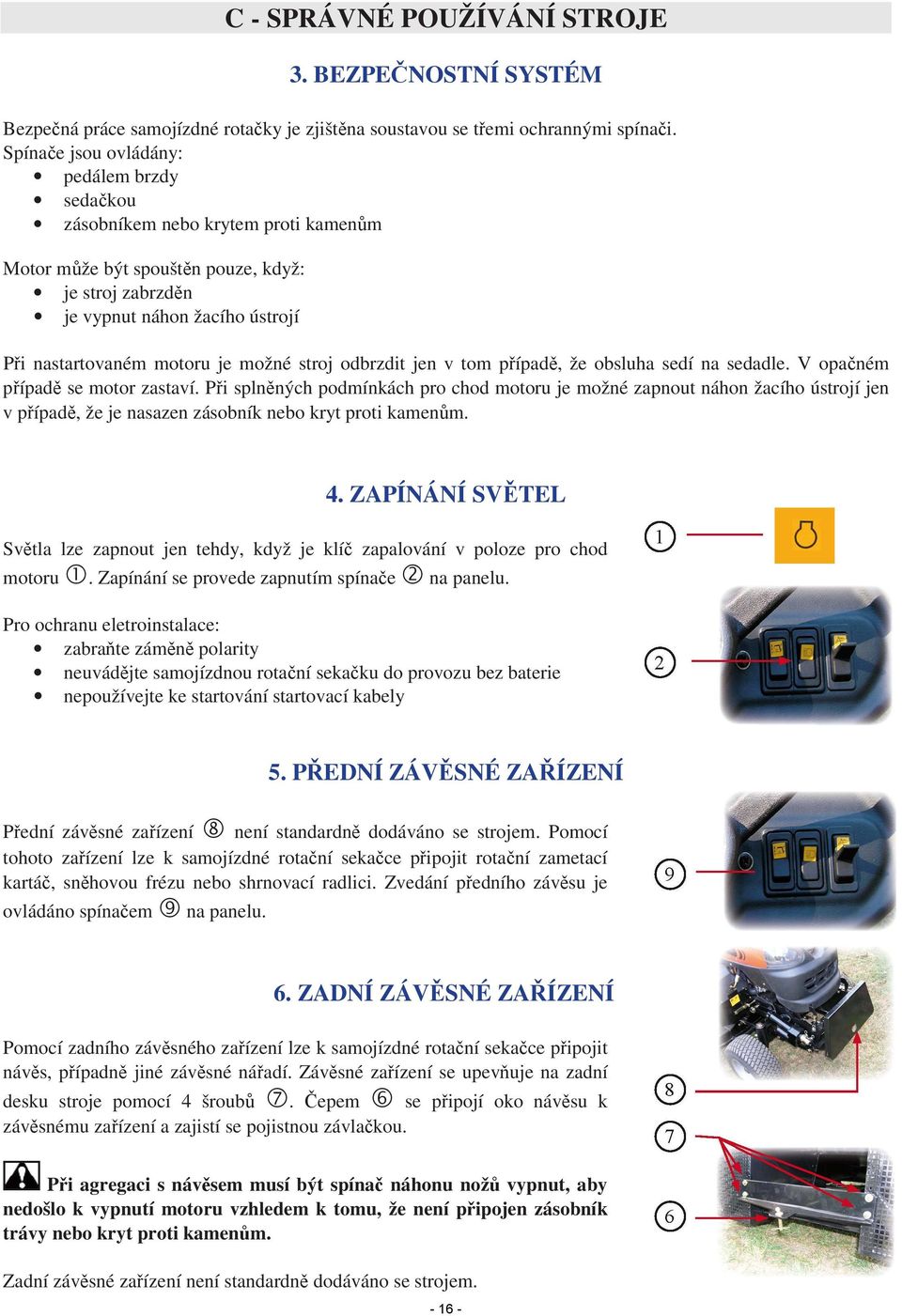

16 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE 3. BEZPEČNOSTNÍ SYSTÉM Bezpečná práce samojízdné rotačky je zjištěna soustavou se třemi ochrannými spínači. Spínače jsou ovládány: pedálem brzdy sedačkou zásobníkem nebo krytem proti kamenům Motor může být spouštěn pouze, když: je stroj zabrzděn je vypnut náhon žacího ústrojí Při nastartovaném motoru je možné stroj odbrzdit jen v tom případě, že obsluha sedí na sedadle. V opačném případě se motor zastaví. Při splněných podmínkách pro chod motoru je možné zapnout náhon žacího ústrojí jen v případě, že je nasazen zásobník nebo kryt proti kamenům. 4. ZAPÍNÁNÍ SVĚTEL Světla lze zapnout jen tehdy, když je klíč zapalování v poloze pro chod motoru 1. Zapínání se provede zapnutím spínače 2 na panelu. Pro ochranu eletroinstalace: zabraňte záměně polarity neuvádějte samojízdnou rotační sekačku do provozu bez baterie nepoužívejte ke startování startovací kabely 5. PŘEDNÍ ZÁVĚSNÉ ZAŘÍZENÍ Přední závěsné zařízení 8 není standardně dodáváno se strojem. Pomocí tohoto zařízení lze k samojízdné rotační sekačce připojit rotační zametací kartáč, sněhovou frézu nebo shrnovací radlici. Zvedání předního závěsu je ovládáno spínačem 9 na panelu. 6. ZADNÍ ZÁVĚSNÉ ZAŘÍZENÍ Pomocí zadního závěsného zařízení lze k samojízdné rotační sekačce připojit návěs, případně jiné závěsné nářadí. Závěsné zařízení se upevňuje na zadní desku stroje pomocí 4 šroubů 7. Čepem 6 se připojí oko návěsu k závěsnému zařízení a zajistí se pojistnou závlačkou. Při agregaci s návěsem musí být spínač náhonu nožů vypnut, aby nedošlo k vypnutí motoru vzhledem k tomu, že není připojen zásobník trávy nebo kryt proti kamenům. Zadní závěsné zařízení není standardně dodáváno se strojem

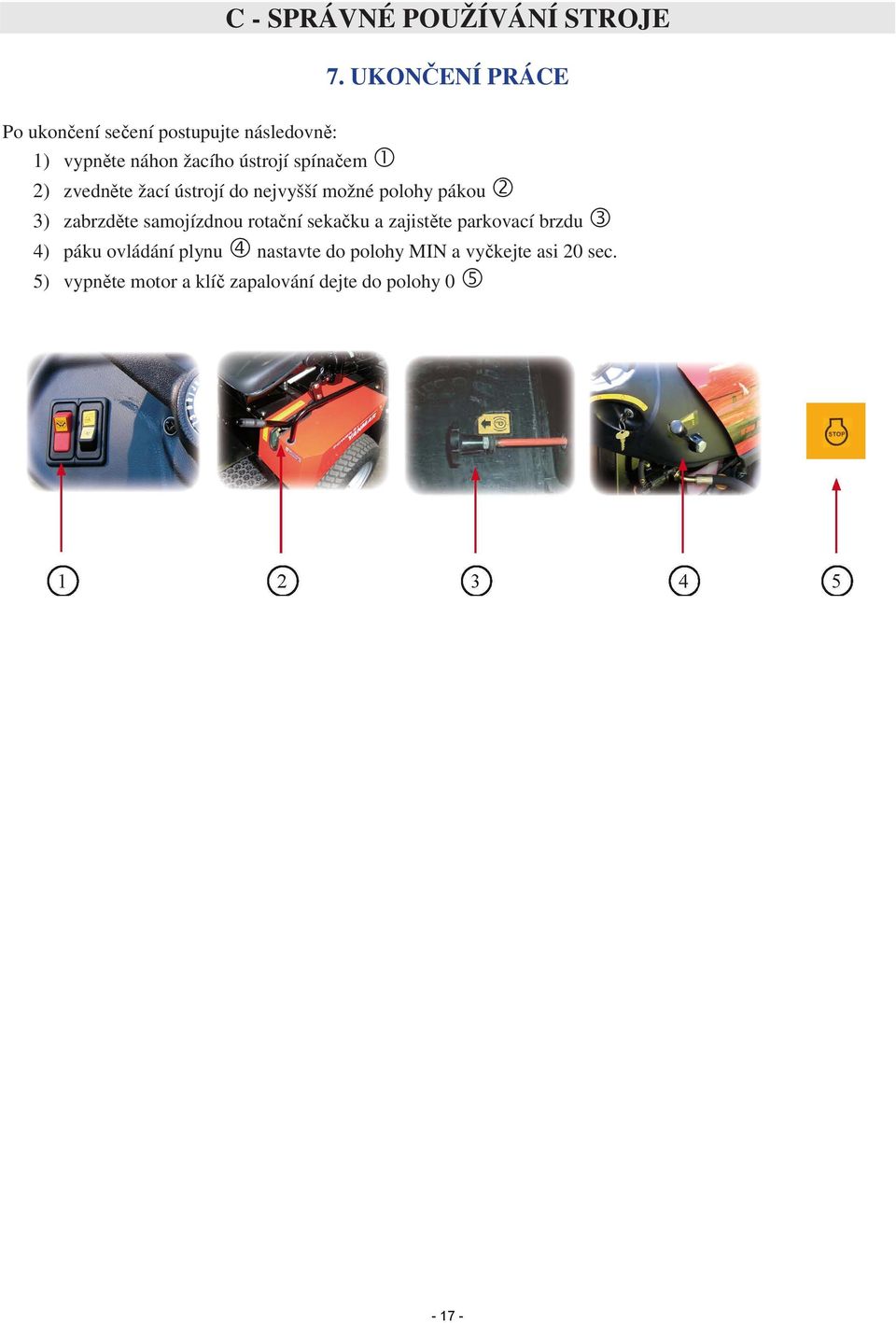

17 C - SPRÁVNÉ POUŽÍVÁNÍ STROJE 7. UKONČENÍ PRÁCE Po ukončení sečení postupujte následovně: 1) vypněte náhon žacího ústrojí spínačem 1 2) zvedněte žací ústrojí do nejvyšší možné polohy pákou 2 3) zabrzděte samojízdnou rotační sekačku a zajistěte parkovací brzdu 3 4) páku ovládání plynu 4 nastavte do polohy MIN a vyčkejte asi 20 sec. 5) vypněte motor a klíč zapalování dejte do polohy

18 D - STANDARDNÍ SEŘÍZENÍ 1. DEMONTÁŽ ŽACÍHO ÚSTROJÍ 1) Nastavte žací ústrojí do horní polohy páky 1. 2) Odstraňte 2 pomocné pružiny 2 v zadní části a pružinu 3 na žacím ústrojí. 3) Odmontujte zvedací táhlo 6. 4) Nastavte žací ústrojí do dolní polohy. 5) Odstraňte řemen 4 z elektromagnetické spojky. 6) Po vytáhnutí zajišťovacích pojistek sundejte 2 čepy 5 v přední části žacího ústrojí, jeden čep v zadní části žacího ústrojí a jeden čep 7 v přední části u předního závěsu. Tím se i odpojí přední táhla 8. 7) Žací ústrojí se nyní může vytáhnout z pod stroje. Při instalaci žacího ústrojí postupujte opačným způsobem. 2. SEŘÍZENÍ VÝŠKY ŽACÍHO ÚSTROJÍ 1) Odpojte 2 pomocné pružiny 2 v zadní části. 2) Nastavte žací ústrojí do nejnižší polohy. 3) Povolte 4 šrouby 9 na předních táhlech 8. 4) Seřiďte výšku žacího ústrojí pomocí matek na pomocných táhlech tak, aby zadní část žacího ústrojí byla o 5 10 mm výš nad zemí, než je přední část žacího ústrojí. Utahováním matek se žací ústrojí zvedá, povolováním matek se žací ústrojí snižuje. Povolení, utažení matek musí být na obou táhlech stejné. 5) Po nastavení výšky žacího ústrojí utáhněte 4 šrouby 9 na předních táhlech 8. 6) Nastavte žací ústrojí do horní polohy. 7) Nasaďte 2 pomocné pružiny 2 v zadní části

19 D - STANDARDNÍ SEŘÍZENÍ 3. VÝMĚNA OZUBENÉHO ŘEMENE Výměnu hnacího řemene doporučujeme v odborném servisu! 1) Demontujte žací ústrojí viz kapitola D1. 2) Odstraňte kryt 1 po povolení šroubů M5 2. 3) Odstraňte řemen z řemenice 4. 4) Rukou si chytněte nůž a povolte šroub 3 na řemenici 4. Řemenici odstraňte. 5) Povolte imbusový M8 šroub 5 a odstraňte rameno s napínací kladkou. 6) Povolte 6 šroubů M6 6 a odstraňte kryt 7. 7) Povolte matici 8 napínacího šroubu a ze spodní části šroub napínací kladky 9. 8) Kladku 9 posuňte v drážce co nejblíže k řemenici. 9) Vyšroubujte 4 vodící válečky. 10) Nasaďte řemen. 11) Našroubujte 4 vodící válečky. 12) Lehce utáhněte šroub napínací kladky 9. 13) Utahujte matici 8 napínacího šroubu tak, aby průhyb řemene byl 12 mm pod zatížením 65 N. 14) Dotáhněte šroub. 15) Nasaďte kryt 7 a zajistěte ho šesti šrouby 6. 16) Nasaďte rameno s napínací kladkou a zajistěte ho šroubem 5. 17) Nainstalujte řemenici 4 a dotáhněte ji šroubem 3. Při dotahování si rukou chytněte nůž. 18) Nainstalujte řemen na řemenici 4. 19) Nasaďte kryt 1 a utáhněte ho šrouby M ) Namontujte žací ústrojí

20 D - STANDARDNÍ SEŘÍZENÍ Měření napětí řemene pomocí přípravku Tension Tester (lze dodat na objednávku) 1) Vložte měřící přípravek (kovovým koncem) do otvoru na krytu 9 tak, aby se měřící přístroj dotýkal ozubeného řemene. 2) Větší kroužek nastavte až ke krytu. 3) Menší kroužek nastavte na začátek silové stupnice (na nulu). 4) Větší kroužek přestavte na stupnici o 12 mm. 5) Měřící přístroj uchopte za gumový konec a tlačte proti ozubenému řemenu až se větší kroužek dotýká stěny krytu. 6) Měřící přístroj vyndejte a zjistěte na menší stupnici, o kolik se posunul menší kroužek. Při správném napnutí ozubeného řemene na měřící dráze 12 mm docílíte zatížení 65 N (6,5 kg). 4. VÝMĚNA HNACÍHO ŘEMENE ŽACÍHO ÚSTROJÍ 1) Demontujte žací ústrojí viz kapitola D1. 2) Odstraňte kryt 1 po povolení šroubů M5 2. 3) Odstraňte řemen z řemenice 3. 4) Nainstalujte nový řemen. 5) Nasaďte kryt 1 a utáhněte ho šrouby M5 2. 6) Nainstalujte žací ústrojí

21 D - STANDARDNÍ SEŘÍZENÍ 5. VÝMĚNA A BROUŠENÍ NOŽŮ Při výměně nožů postupujte následovně: 1) Demontujte žací ústrojí viz kapitola D1. 2) Rukou pevně uchopte nůž a vyšroubujte středový šroub M12 1 a střižné šrouby M5 2. 3) Vyměňte nože. Při montáži dbejte na to, aby vyhnutí nože směřovalo nahoru ke krytu. 4) Nože zajistěte středovými šrouby M12 1, které pojistěte proti samovolnému uvolnění lepidlem ALDU- RIT V111. 5) Šrouby utáhněte momentovým klíčem na utahovací moment 80Nm. 6) Našroubujte střižné šrouby 2, které před zpětným nasazením zkontrolujte. Poškozené střižné šrouby (velikost M5-5S nepevnostní) vyměňte za nové (originální)! Poznámka: Poškozené nebo ohnuté nože je třeba vyměnit, nikdy se je nepokoušejte opravit! Vždy používejte originální značku. Pozor: Nože jsou uloženy proti sobě v úhlu 90 a otáčení se proti sobě. Při montáži je nutné dodržet tuto jejich vzájemnou polohu. Broušení nožů Nenabroušený nůž trhá trávu a způsobuje žloutnutí trávníku, čímž se trávník stává nevzhledným. Je třeba, aby byly nože nabroušeny na obou břitech. Při broušení nožů postupujte následovně: 1) Demontujte nože. 2) Oba břity naostřete brusem střední zrnitosti. 3) Zkontrolujte vyvážení nože tak, že do centrálního otvoru zasunete kruhovou tyč 3. Nůž musí být vodorovně. 4) Vyvážený nůž nainstalujte do žacího ústrojí

22 Seřízení se provádí následovně: D - STANDARDNÍ SEŘÍZENÍ 6. SEŘÍZENÍ ŘEMENE NÁHONU PUMPY 1) Uvolněte 4 zajišťovací šrouby pumpy 3 tak, aby se mohla pumpa 1 mohla volně posunovat v koncovkách. 2) Řemen 4 se napíná tak, že matice 2 na šroubu přitahujeme. Jestliže matice 2 povolujeme, řemen uvolňujeme. Důležité! Matice se musí přitáhnout nebo povolit na obou stranách pumpy o stejný počet otáček! 3) Po dosažení správného napnutí řemene utáhněte 4 zajišťovací šrouby pumpy. 3 KONTROLA SPRÁVNÉHO NAPNUTÍ ŘEMENE Průhybová síla pro Nový řemen Opotřebený řemen průhyb 10 mm N N Seřízení neutrální polohy páky pumpy provádí se v případě, že stroj v klidovém stavu na rovině popojíždí dopředu nebo dozadu a provádí se následovně: povolte matici 5 povolujte nebo utahujte stavěcí matici 6, dokud nedojde k neutrální poloze opět utáhněte matici

23 D - STANDARDNÍ SEŘÍZENÍ 7. ELEKTROMAGNETICKÁ SPOJKA - elektromagnetické spínání sekačky - přenos vysokého kroutícího momentu cca 170Nm - permanentní magnet pro okamžité zabrzdění sekačky po vypnutí spojky - bezúdržbový chod (nemusí se seřizovat) 8. VÝMĚNA HALOGENOVÝCH BODOVÝCH SVĚTEL (12V 10W) 1) Halogenová bodová světla jsou umístěna v objímkách se 3 zajišťovacími patkami. 2) Bodové světlo se uvolní po mírném odklonění 3 zajišťovacích patek. 3) Po vyjmutí světla vytáhněte kontakty ze světla a nasaďte nové světlo. 4) Vložte světla do objímek a přimáčkněte 3 zajišťovací patky. 9. VÝMĚNA POJISTEK Elektronika a elektrická instalace stroje jsou chráněny pojistkami 5A a 7,5 A. K vyklápění zásobníku a zvedání předního závěsu jsou navíc použity 2 pojistky 40 A. Po vyhledání a odstranění poruchy je třeba poškozenou pojistku nahradit novou se stejnou proudovou hodnotou. Nikdy nepoužívejte pojistky s jinou proudovou hodnotou! Pokud by po výměně pojistky nebyla samojízdná sekačka funkční, je třeba se obrátit na autorizovaný servis. Při výměně pojistek postupujte následovně: 1) Nejdříve odšroubujte koncovku parkovací brzdy 1. 2) Pojistky se nachází za krytem sloupu řízení 2, proto je nutné odšroubovat 4 šrouby z krytu a odejmout kryt. 3) Pojistky jsou pod plastovou krytkou, proto odstraňte krytku, vyjměte špatnou pojistku a nahraďte ji novou. Opět nasaďte plastovou krytku. 4) Nainstalujte kryt sloupu řízení 2, který přišroubujte 4 šrouby. 5) Nasaďte koncovku parkovací brzdy 1. Popis pojistek: A) pojistky chránící elektroniku a elektroinstalaci stroje 5A 3 a 7,5A 4 B) pojistky k vyklápění zásobníku a zvedání předního závěsu 40 A

24 D - STANDARDNÍ SEŘÍZENÍ 10. VÝMĚNA KOL Před výměnou kol vypnutou samojízdnou rotační sekačku podložte pod nosnou část rámu stojánky na straně výměny kola a postupujte následovně. A) Přední kolo nejdříve odstraňte krytku, vyjměte závlačku a podložku a odstraňte kolo. Před zpětným nasazením kola očistěte hřídel a lehce ji namažte. B) Zadní kolo je namontováno automobilovým způsobem, proto se odstraní po odšroubování 4 matic. Při zpětné instalaci kola dodržte utahovací moment matic 65 Nm. Při výměně jednoho nebo obou zadních kol dbejte na to, aby byl dodržen stejný průměr kol, popřípadě zkontrolujte nastavení výšky žacího ústrojí a tlak v kolech. Oprava pneumatik Samojízdná rotační sekačka je opatřena bezdušovými pneumatikami. Oprava těchto pneumatik musí být provedena odborným servisem. 11. DEMONTÁŽ BATERIE Pokud stroj nebude pracovat v zimě a klesne teplota pod 0 C, je třeba vyjmout baterii. Baterie je umístěna pod krytem sloupu řízení. Pro přístup k baterii je nutno odšroubovat 4 šrouby krytu a odejmout kryt. 1) Nejdříve povolte matici 1 na kontaktu mínus a vytáhněte objímku 2. 2) Potom povolte matici 3 na kontaktu plus a vytáhněte objímku 4. 3) Povolte matice 5 na držáku, kterým je uchycena baterie. Držák sklopte dolů a baterii vyjměte. Při instalaci postupujte opačným způsobem

25 Důležité: E - ÚDRŽBA STROJE S ohledem na ochranu životního prostření dbejte na to, aby nedošlo k rozlití oleje, paliva nebo jiných škodlivých látek. Všechny opravy, údržbu a ošetřování stroje provádějte s motorem v klidu a s vytaženým klíčkem zapalování. SAMOJÍZDNÁ ROTAČNÍ SEKAČKA Pracovní úkon 1. PLÁN PRAVIDELNÉ ÚDRŽBY Před uvedením do provozu (nová sekačka) Po prvních 10 hodinách Po prvních 50 hodinách Měsíční kontrola Po každých 50 hodinách Po každých 100 hodinách - kontrola napnutí řemenů - kontrola úhlových kloubů a seřízení vůle u řízení Po každé sezóně - kontrola nahuštění pneumatik - kontrola nastavení pojezdu (neutral. poloha) - kontrola hladiny oleje hydraul. systému (olej MOGUL OPTIMAL 10W-40 API) - výměna oleje v hydr. soustavě - výměna vložky čističe oleje v hydraulické soustavě - kontrola funkce ovladačů, bezp. spínačů, pojistek a světel Po 500 hodinách nebo po 2 letech - namazání čepů pístnice řízení - namazání úhlových kloubů a pouzder zvedání - kontrola stavu baterie - namazání bowdenu ovl. plynu MOTOR Pracovní úkon - kontrola množství motor. oleje - MOGUL OPTIMAL 10W-40 API Před uvedením do provozu (nová sekačka) Po prvních 5 hodinách Po prvních 50 hodinách Týdenní kontrola Měsíční kontrola Po každých 50 hodinách Po každých 100 hodinách Po každých 200 hodinách - výměna motorového oleje - výměna olejového filtru - kontrola množství chladící kapaliny - vyčištění chladiče motoru - výměna chladící kapaliny - vyčištění vzduch. filtru motoru - kontrola palivového systému (těsnost opotřebení) - výměna paliv. filtru pojistek a světel - výměna vzduch. filtru Po každé sezóně

26 E - ÚDRŽBA STROJE ŽACÍ ÚSTROJÍ Pracovní úkon Po každém sečení Po prvních 5 hodinách Týdenní kontrola Měsíční kontrola Po každých 50 hodinách Po každých 100 hodinách Po každé sezóně - kontrola nabroušení a utažení nožů - kontrola napnutí ozub. řemene - namazání ložisek pro uchycení nožů - kontrola utažení a seřízení elmg. spojky - kontrola případného poškození žacího ústrojí DOPR. KANÁL A ZÁSOBNÍK Pracovní úkon Po každém sečení Po prvních 5 hodinách Týdenní kontrola Měsíční kontrola Po každých 50 hodinách Po každých 100 hodinách Po každé sezóně - kontrola funkce automatiky vypínání žacího ústrojí (vyčištění kanálu) - namazání otočných bodů zásobníku - kontrola funkce elektromotoru zvedání 2. MAZÁNÍ Následující místa se mažou tukem LV2-3. Ostatní mazací místa jsou uvedena v kapitole E

27 E - ÚDRŽBA STROJE 3. VÝMĚNA ČISTIČE HYDRAULIKY Provádí se při výměně oleje v hydraulickém systému. Před prováděním výměny zahřejte olej na provozní teplotu. 1) Vložte pod vypouštěcí zátku 1 vhodnou nádobu na olej. 2) Odšroubujte zátku 1 a vypusťte olej z hydraulické nádrže. 3) Po vypuštění oleje zátku zašroubujte a pevně přitáhněte. 4) Nasaďte na filtr 2 povolovací přípravek a povolte filtr. Při odstranění filtru dejte pozor na vytékající zbytky oleje z filtru. 5) Před nasazením nového filtru namažte olejem těsnící gumičku na filtru a našroubujte filtr. 6) Filtr rukou pevně dotáhněte. 7) Po odšroubování zátky 3 nalijte nový olej MOGUL OPTIMAL 10W-40 API do nádrže. Olej musí být vidět v olejoznaku 4. Objem nádrže je 7,5 litrů. 4. VÝMĚNA MOTOROVÉHO OLEJE A OLEJOVÉHO FILTRU MOTORU Před prováděním výměny zahřejte olej na provozní teplotu. 1) Vložte vhodnou nádobu pod vypouštěcí zátku 5. 2) Povolte zátku 5 s použitím kontraklíče. Po vypuštění oleje nasaďte zátku a s pomocí kontraklíče dotáhněte. 3) Nasaďte na filtr 6 povolovací přípravek a povolte filtr. Po odstranění filtru dejte pozor na vytékající zbytky oleje z filtru. 4) Před nasazením nového filtru namažte olejem těsnící gumičku na filtru a našroubujte filtr. 5) Filtr dotáhněte přípravkem. 6) Po odšroubování zátky s měrkou oleje 7 nalijte do motoru olej MOGUL OPTIMAL 10W-40 API. Objem motoru je 2,3 litrů. 7) Zašroubujte zátku s měrkou 7. 8) Opět ji odšroubujte a zkontrolujte výšku hladiny oleje. Hladina oleje by měla být na značce MAX

28 E - ÚDRŽBA STROJE 5. VÝMĚNA VZDUCHOVÉHO FILTRU MOTORU 1) Povolte 2 matice 1 krytu 2. 2) Kryt 2 odejměte. 3) Odstraňte starý vzduchový filtr pod krytem a nahraďte ho novým. 4) Nasaďte kryt 2 a utáhněte matice VÝMĚNA PALIVOVÉHO FILTRU Palivový filtr se mění při minimální hladině nafty v nádrži 1) Z filtru 3 odstraňte hadicovou sponu a vytáhněte hadici 4. 2) Do připravené nádoby vypusťte obsah z hadice. 3) Odstraňte hadicovou sponu a vytáhněte hadici 5. 4) Filtr 3 odejměte z pružinového držáku a nasaďte nový filtr. 5) Nasaďte hadice 4 a 5, které zajistěte sponami. 6) Nalijte naftu do nádrže otvorem pod sedačkou stroje. 7. ÚDRŽBA BATERIE Používá se 12V automobilová dolévací baterie. Z výrobního závodu je doplněn elektrolyt a je nabitá na požadovanou kapacitu 40 Ah. Pozor! Plnění a doplňování elektrolytu svěřte odbornému servisu. Důležité: Po ukončení prací je nutné kontrolovat výšku hladiny elektrolytu a stav nabití baterie nejméně 1x za měsíc. V případě potřeby (obtížná startovatelnost, pokles svítivosti světel apod.) baterii ihned dobijte, jinak hrozí nebezpečí její poškození.po ukončení sezónních prací doporučujeme baterii ze stroje vyjmout a umístit na suché, teplé místo. Dobíjení baterie Před dobíjením demontujte nalévací zátky a zkontrolujte hladinu elektrolytu. Pokud zjistíte malý pokles hladiny elektrolytu je nutno jej doplnit destilovanou vodou do výšky Upper Level. V případě většího poklesu hladiny elektrolytu svěřte baterii odbornému servisu

29 E - ÚDRŽBA STROJE 8. ČIŠTĚNÍ A USKLADNĚNÍ STROJE Po každém použití je třeba samojízdnou rotační sekačku očistit z vnější strany, vyprázdnit zásobník a odstranit z něj všechny zbytky trávy a zeminy. Mytí Mytí provádějte na pevném podkladě s namontovaným zásobníkem. Mytí vnitřních částí žacího ústrojí a odhozového ústrojí provádějte s vypnutým náhonem žacího ústrojí proudem vody po několik minut, nebo při zapnutí náhonu žacího ústrojí a připojením tlakové vody postupně na obě přípojky hrdla ¾, umístěná na krytu žacího ústrojí. Pak vypněte náhon žacího ústrojí, zastavte motor, sejměte zásobník, vyprázdněte ho, vymyjte a znovu nasaďte, aby se rychle usušil. Jsou-li nalepené zbytky trávy na stěnách zásobníku, je nutné vyčištění tak, aby nebyla nadměrně zmenšená prodyšnost. Při průchodu trávy prvky sečení krytem nožů, tunelu a koše dochází k mechanickému a chemickému opotřebení nátěru. Před uskladněním použijte ochranný nátěr BODY 933. Plastové díly karoserie omyjte vodou a houbou namočenou v mycím prostředku, přičemž dejte pozor, aby motor a díly elektroinstalace nepřišly do styku s vodou. K mytí karoserie, motoru a elektrického aktuátoru nikdy nepoužívejte vysokotlakou čističku nebo agresivní mycí prostředky! V případě nedodržení těchto zásad hrozí zánik záruky!! Uskladnění a dlouhodobé nepoužívání stroje Samojízdnou rotační sekačku uschovejte na suchém místě chráněném před nepřízní počasí, pokud možno přikryjte ji. Jestliže nemá být po delší dobu v provozu (déle než 1 měsíc), je třeba odpojit baterii, řídit se pokyny příručky pro motor a vyprázdnit palivovou nádrž. Pravidelně kontrolujte, zda napětí v baterii nekleslo pod 12V. Dle potřeby dobijte baterii

30 F - ELEKTRICKÉ SCHÉMA 1. BAREVNÉ ROZLIŠENÍ VODIČŮ vodič č. / barva vodič č. / barva vodič č. / barva vodič č. / barva vodič č. / barva 1 hnědá 19 černá 37a rudá 55 bílá 82 rudá 2 červená 20 hnědá 37b rudá 56 žlutá 83 žlutá 3 černá 21 hnědá 38 růžová 57 hnědá 84 zelená 4 černá 22 hnědá 39 černá 58 žlutá/zelená 85 rudá 5 černá 23 hnědá 40 bílá 59 černá 86 černá 6 černá 24 hnědá 41 rudá/bílá 60 hnědá 88 hnědá 7 černá 25 hnědá 42 zelená 61 hnědá 89 hnědá 8 žlutá 26 hnědá 43 zelená 62 žlutá 9 černá 27 hnědá 44 modrá 63 zelená 10 černá 28 hnědá 45 modrá 64 šedá 11 rudá 29 hnědá 46 modrá 65 rudá 12 žlutá 30 růžová 47 černá 66 zelená 13 modrá 31 bílá 48 rudá 67 růžová 14 rudá 32 žlutá 49 žlutá 68 šedá 15 rudá/černá 33 rudá/černá 50 oranžová 69 hnědá 16 černá 34 žlutá 51 růžová 70 modrá 17 rudá 35 šedá 52 bílá 71 hnědá 18 šedá 36 černá 53 bílá 81 rudá 54 bílá 2. SEZNAM PŘÍSTROJŮ 1 Akumulátor 12V/40Ah 22 Počítadlo motohodin 2 Startovací selenoid 23 Elektromagnetická spojka 3 Motor YANMAR 2V Pomocné relé sedadlo 4 Pojistková skříňka 25 Pomocné relé sedadlo + brzda -4/1 - Proudová hodnota 5A 26 Pomocné relé ruční brzda -4/2 - Proudová hodnota 20A 27 Pomocné relé zásobník -4/3 - Proudová hodnota 40A 28 Pomocné relé automatika -4/4 - Proudová hodnota 40A 29 Pomocné relé vyklápění zásobníku 5 Spínací skříňka 30 Pomocné relé zvedání předního závěsu 8 Spínač sekačky 31 Pomocné relé časovače motoru 9 Spínač AUT - MAN 32 Přepínač vyklápění zásobníku 10 Spínač světel 33 Přepínač zvedání předního závěsu 11 Kontrolky na panelu 34 Aktuátor vyklápění zásobníku -11/1 - Dobíjení 35 Aktuátor zvedání předního závěsu -11/2 - Mazání motoru 41 Palivové čerpadlo -11/3 - Teplota chladící kapaliny 42 Časovač motoru -11/4 - Zapnutí sekačky 43 Regulátor motoru 16 Mikrospínač naplnění zásobníku 44 Spínač tlaku oleje 17 Spínač sedadla 45 Snímač teploty chladící kapaliny 18 Spínač ruční brzda 46 Žhavící svíčky motoru 19 Spínač zásobníku 50 Alternátor 12V/20A 21 Přední světla

31 F - ELEKTRICKÉ SCHÉMA 3. OZNAČENÍ PŘÍSTROJŮ VE SCHÉMATU

32 G - ZÁVĚR 1. HODNOTY EMISÍ HLUKU A VIBRACÍ Motor Yanmar 18 hp Hladina zvuku v místě obsluhy db (A) 89,2 Hladina akustického výkonu db (A) 105 Vážená efektivní hodnota zrychlení sedadlo (vertikální 1,7 vibrace) m.sec-2 Vážená efektivní hodnota zrychlení vibrací přenášených na ruce nepřesahovala 2 m.sec-2. Podmínky měření: - otáčky žacího ústrojí 2450 ot. min 1 - rychlost pojezdu 4 km.hod 1 - sečení travního porostu ve střední výšce 8 cm 2. RECYKLACE Po skončení životnosti se samojízdná rotační sekačka musí zlikvidovat v souladu se zákonem č. 185/2001 Sb. a dle platných předpisů WISCONSIN Engineering CZ, s.r.o. Vrahovická 41, PROSTĚJOV, Tel: Fax: info@wisconsineng.cz
