Návod k obsluze Magneticko-induktivní průtokový senzor SM9000 SM9100 SM2000 SM B1 / / 2014
|
|
- Šimon Neduchal
- před 8 lety
- Počet zobrazení:
Transkript
1 Návod k obsluze Magneticko-induktivní průtokový senzor CZ SM9000 SM9100 SM2000 SM B1 / / 2014

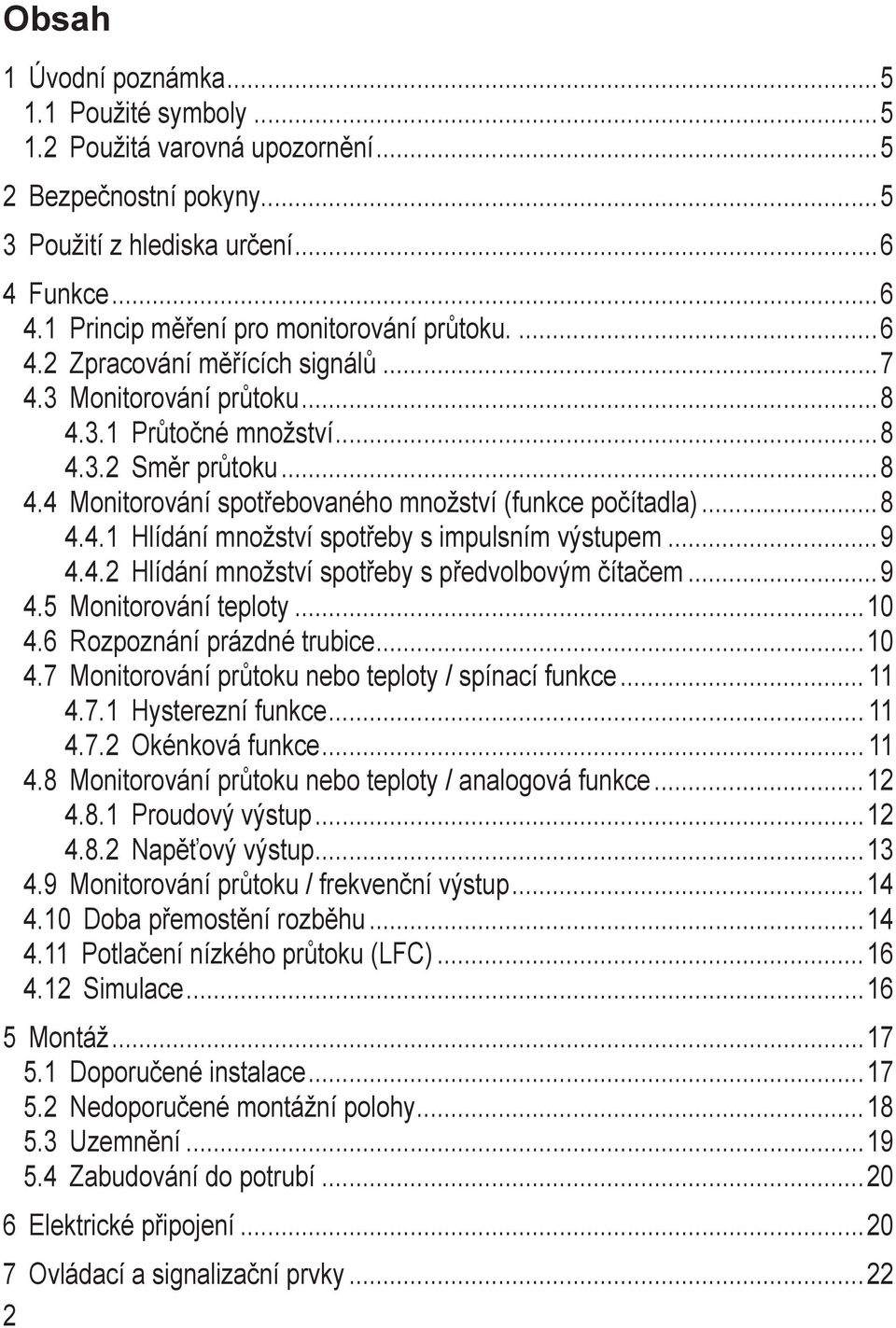

2 Obsah 1 Úvodní poznámka Použité symboly Použitá varovná upozornění 5 2 Bezpečnostní pokyny 5 3 Použití z hlediska určení 6 4 Funkce Princip měření pro monitorování průtoku Zpracování měřících signálů Monitorování průtoku Průtočné množství Směr průtoku Monitorování spotřebovaného množství (funkce počítadla) Hlídání množství spotřeby s impulsním výstupem Hlídání množství spotřeby s předvolbovým čítačem Monitorování teploty Rozpoznání prázdné trubice Monitorování průtoku nebo teploty / spínací funkce Hysterezní funkce Okénková funkce Monitorování průtoku nebo teploty / analogová funkce Proudový výstup Napěťový výstup Monitorování průtoku / frekvenční výstup Doba přemostění rozběhu Potlačení nízkého průtoku (LFC) Simulace 16 5 Montáž Doporučené instalace Nedoporučené montážní polohy Uzemnění Zabudování do potrubí 20 6 Elektrické připojení 20 7 Ovládací a signalizační prvky 22 2

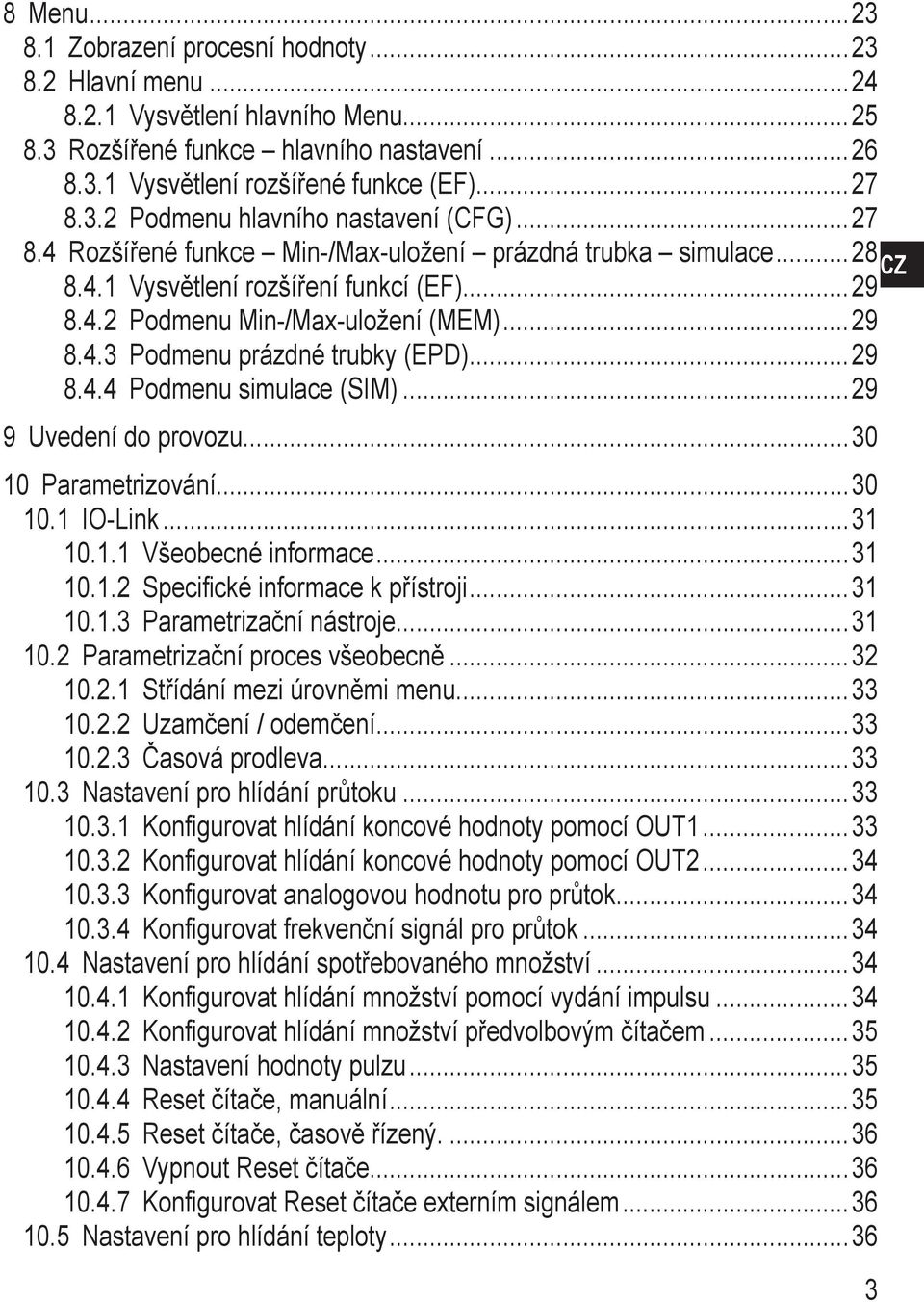

3 8 Menu Zobrazení procesní hodnoty Hlavní menu Vysvětlení hlavního Menu Rozšířené funkce hlavního nastavení Vysvětlení rozšířené funkce (EF) Podmenu hlavního nastavení (CFG) Rozšířené funkce Min-/Max-uložení prázdná trubka simulace 28 CZ Vysvětlení rozšíření funkcí (EF) Podmenu Min-/Max-uložení (MEM) Podmenu prázdné trubky (EPD) Podmenu simulace (SIM) 29 9 Uvedení do provozu Parametrizování IO-Link Všeobecné informace Specifické informace k přístroji Parametrizační nástroje Parametrizační proces všeobecně Střídání mezi úrovněmi menu Uzamčení / odemčení Časová prodleva Nastavení pro hlídání průtoku Konfigurovat hlídání koncové hodnoty pomocí OUT Konfigurovat hlídání koncové hodnoty pomocí OUT Konfigurovat analogovou hodnotu pro průtok Konfigurovat frekvenční signál pro průtok Nastavení pro hlídání spotřebovaného množství Konfigurovat hlídání množství pomocí vydání impulsu Konfigurovat hlídání množství předvolbovým čítačem Nastavení hodnoty pulzu Reset čítače, manuální Reset čítače, časově řízený Vypnout Reset čítače Konfigurovat Reset čítače externím signálem Nastavení pro hlídání teploty 36 3
4 Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat analogovou hodnotu pro teplotu Nastavení uživatelem (volitelné) Stanovit standardní měřící jednotku průtoku Konfigurovat standardní zobrazení Změna směru měření průtoku Nastavit spínací logiku výstupů Nastavit dobu přemostění rozběhu Nastavit útlum hodnoty měření Nastavit chování výstupů při chybě Konfigurace rozpoznání prázdné trubky jako diagnostický výstup Rozpoznání prázdné trubky aktivovat / deaktivovat Časové zpoždění rozpoznání prázdné trubky Nastavení rozpoznání prázdné trubky Nastavení metody čítání počítadla Nastavení potlačení nízkého průtoku Servisní funkce Přečtení min. / max. hodnoty pro průtok Přečtení min. / max. hodnoty pro teplotu Simulační menu Všechny parametry převést zpět na nastavení z výroby Provoz Přečtení procesních hodnot Přečtení hodnoty parametru Zobrazení chyb Technická data Nastavení z výroby 44 4

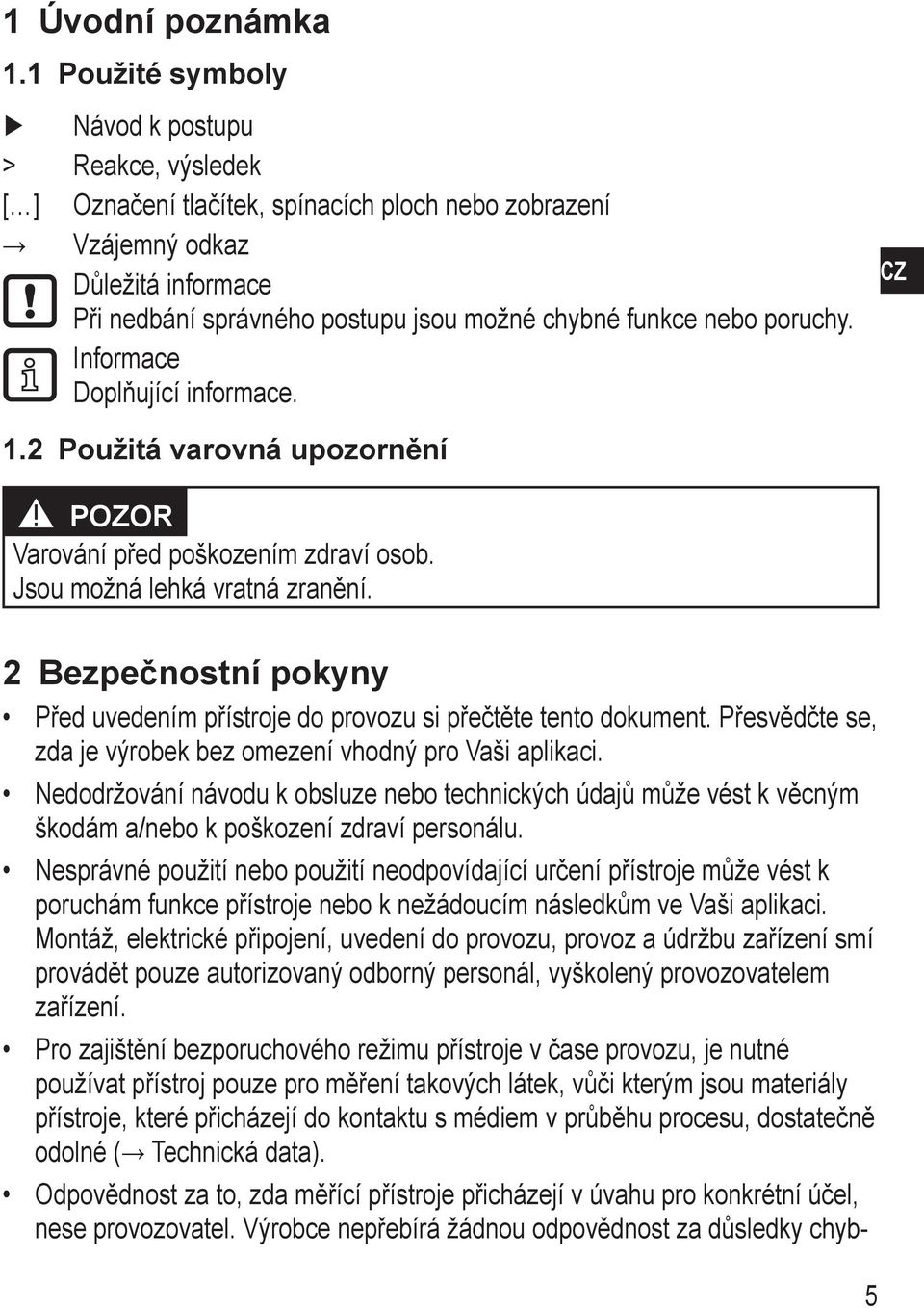

5 1 Úvodní poznámka 1.1 Použité symboly Návod k postupu > Reakce, výsledek [ ] Označení tlačítek, spínacích ploch nebo zobrazení Vzájemný odkaz Důležitá informace Při nedbání správného postupu jsou možné chybné funkce nebo poruchy. Informace Doplňující informace. CZ 1.2 Použitá varovná upozornění POZOR Varování před poškozením zdraví osob. Jsou možná lehká vratná zranění. 2 Bezpečnostní pokyny Před uvedením přístroje do provozu si přečtěte tento dokument. Přesvědčte se, zda je výrobek bez omezení vhodný pro Vaši aplikaci. Nedodržování návodu k obsluze nebo technických údajů může vést k věcným škodám a/nebo k poškození zdraví personálu. Nesprávné použití nebo použití neodpovídající určení přístroje může vést k poruchám funkce přístroje nebo k nežádoucím následkům ve Vaši aplikaci. Montáž, elektrické připojení, uvedení do provozu, provoz a údržbu zařízení smí provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení. Pro zajištění bezporuchového režimu přístroje v čase provozu, je nutné používat přístroj pouze pro měření takových látek, vůči kterým jsou materiály přístroje, které přicházejí do kontaktu s médiem v průběhu procesu, dostatečně odolné ( Technická data). Odpovědnost za to, zda měřící přístroje přicházejí v úvahu pro konkrétní účel, nese provozovatel. Výrobce nepřebírá žádnou odpovědnost za důsledky chyb- 5
6 6 ného použití ze strany provozovatele. Nesprávná montáž a provoz měřícího přístroje vede ke ztrátě záručních nároků. Při teplotách média nad 50 C se mohou některé části krytu přístroje ohřát až nad teplotu 65 C. Kromě toho může v průběhu montážních prací nebo v případě poruchy ( např. porušení pouzdra přístroje) ze zařízení unikat zvýšený tlak nebo horké médium. Aby nedošlo ke zranění osob, proveďte následující opatření: Instalovat přístroj v souladu s příslušnými předpisy a pokyny. Zajistit, aby bylo zařízení během montážních prací bez tlaku. Pouzdro přístroje zabezpečit proti kontaktu s hořlavými látkami a proti náhodnému dotyku s ním. K tomu přístroj zajistit vhodnými ochrannými přípravky ( např. ochranným krytem). Tlačítka neuvádět v činnost rukou. Místo toho použít vhodný pomocný předmět (např. propisovací tužku). 3 Použití z hlediska určení Směrnice pro tlaková zařízení (DGRL): Přístroje jsou v souladu s článkem 3, odstavec 3 směrnice 97/23 / ES a jsou navrženy a vyrobeny v souladu se správnou technickou praxí pro nepřehřáté kapaliny tekutin skupiny 2. Senzor hlídá proudící médium. Přístroj sleduje tři procesní hodnoty průtočného množství, spotřebovaného množství a teplotu média. Oblast nasazení Vodivá kapalná média s následujícími vlastnostmi: Vodivost: 20 µs/cm Viskozita: < 70 mm 2 /s při 40 C 4 Funkce 4.1 Princip měření pro monitorování průtoku. U magneticko indukčního principu měření je magnetické pole generováno v měřicí trubici pomocí vodivých cívek. Když protéká vodivá tekutina měřicí trubicí, ionty jsou vychýleny v pravém úhlu k magnetickému poli. Pozitivní a negativní nosiče nábojů přitom proudí v opačných směrech. Takto indukované napětí se měří dvěma elektrodami, které jsou v kontaktu s médiem. Tento napěťový signál je
7 přímo úměrný střední rychlosti proudění. Na základě znalosti průměru potrubí lze odvodit průtočné množství : Pólová cívka 2: Měřící trubice 3: Elektroda 4: Nosič náboje v médiu 5: Magnetické pole 3 CZ 4 5 Obě elekrrody musí být médiem smáčeny. V opačném případě bude při aktivaci rozpoznání prázdné trubice zobrazen výstup [SEnS] pro prázdnu trubici. 4.2 Zpracování měřících signálů Přístroj ukazuje na displeji aktuální procesní hodnoty. Přístroj vytváří 2 výstupní signály v souladu s nastavením parametrů. OUT1/IO-Link: 5 možností volby Parametrizace --spínací signál mezní hodnoty průtokového množství ( ) --nebo frekvenční signál pro průtokové množství ( ) --nebo impulsní signál pro čítač množství ( ) --nebo spínací signál pro předvolbový čítač ( ) --nebo spínací signál pro rozpoznání prázdné trubice ( ) OUT2: 6 možností volby Parametrizace --spínací signál mezní hodnoty průtokového množství ( ) --nebo spínací signál pro mezní hodnotu teploty ( ) --nebo analogový signál pro průtokové množství ( ) --nebo analogový signál pro teplotu ( ) --nebo vstup pro externí Reset signál (InD) ( ) --nebo spínací signál pro rozpoznání prázdné trubice ( ) 7
8 4.3 Monitorování průtoku Průtočné množství Signály pro měření průtočného množství mohou být následujícím způsobem emitovány: 1. Dva spínací signály pro mezní hodnotu průtočného množství na výstup 1 a výstup 2. Ke spínacím funkcím Jeden frekvenční signál (10 Hz...10 khz) na výstup 1. K frekvenční funkci Průtoku úměrný analogový signál ( ma nebo V) na výstup 2. K analogovým funkcím Směr průtoku Přístroj detekuje doplňkově k rychlosti proudění také směr průtoku. Kladný směr průtoku je vyznačen na přístroji šipkou. Směr měření průtoku může být obrácen. ( ). Změnu směru průtoku označte na přístroji přiloženým nalepovacím štítkem. Směr průtoku odpovídá "směru proudění" > Procesní hodnota a zobrazení je pozitivní (kladné). Směr průtoku je proti "směru proudění" > Procesní hodnota a zobrazení je negativní (záporné). Pro výstupní signál (mezní hodnoty a analogové hodnoty průtoku) budou zpracovávány pouze pozitivní procesní hodnoty. 4.4 Monitorování spotřebovaného množství (funkce počítadla) Přístroj má interní čítač spotřeby. Ten spojitě sumarizuje průtokové množství. Součet odpovídá aktuálnímu množství spotřeby od posledního Resetu. Čítač spotřeby bere v úvahu při součtování i směr průtoku: -- Proudění v souladu s označeným směrem průtoku (šipka směru proudění"): Čítač sčítá. - - Proudění v opačném směru vůči označenému směru průtoku: Čítač odečítá ( ). 8

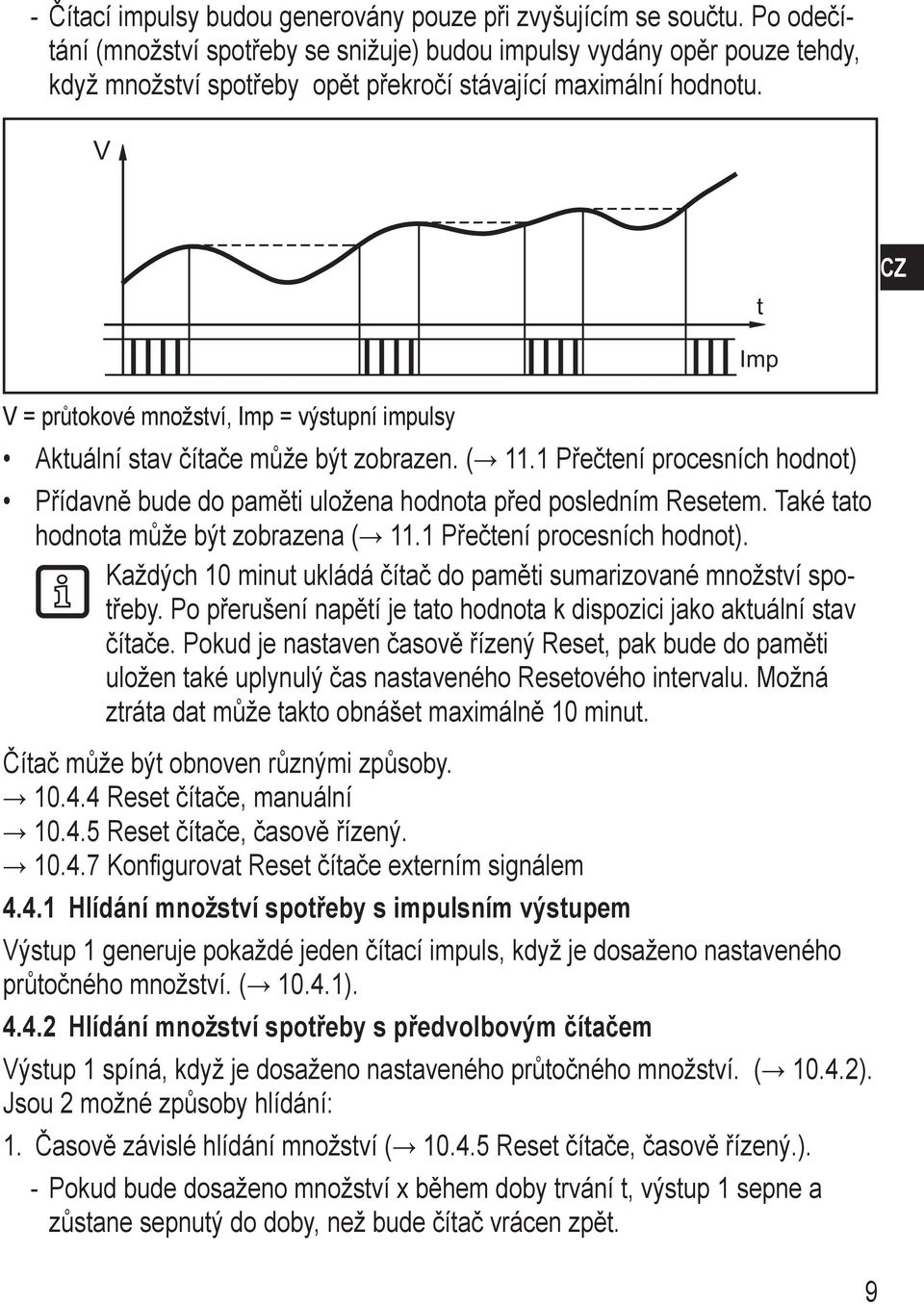

9 --Čítací impulsy budou generovány pouze při zvyšujícím se součtu. Po odečítání (množství spotřeby se snižuje) budou impulsy vydány opěr pouze tehdy, když množství spotřeby opět překročí stávající maximální hodnotu. V t CZ V = průtokové množství, Imp = výstupní impulsy Aktuální stav čítače může být zobrazen. ( 11.1 Přečtení procesních hodnot) Přídavně bude do paměti uložena hodnota před posledním Resetem. Také tato hodnota může být zobrazena ( 11.1 Přečtení procesních hodnot). Každých 10 minut ukládá čítač do paměti sumarizované množství spotřeby. Po přerušení napětí je tato hodnota k dispozici jako aktuální stav čítače. Pokud je nastaven časově řízený Reset, pak bude do paměti uložen také uplynulý čas nastaveného Resetového intervalu. Možná ztráta dat může takto obnášet maximálně 10 minut. Čítač může být obnoven různými způsoby Reset čítače, manuální Reset čítače, časově řízený Konfigurovat Reset čítače externím signálem Hlídání množství spotřeby s impulsním výstupem Výstup 1 generuje pokaždé jeden čítací impuls, když je dosaženo nastaveného průtočného množství. ( ) Hlídání množství spotřeby s předvolbovým čítačem Výstup 1 spíná, když je dosaženo nastaveného průtočného množství. ( ). Jsou 2 možné způsoby hlídání: 1. Časově závislé hlídání množství ( Reset čítače, časově řízený.). - - Pokud bude dosaženo množství x během doby trvání t, výstup 1 sepne a zůstane sepnutý do doby, než bude čítač vrácen zpět. Imp 9

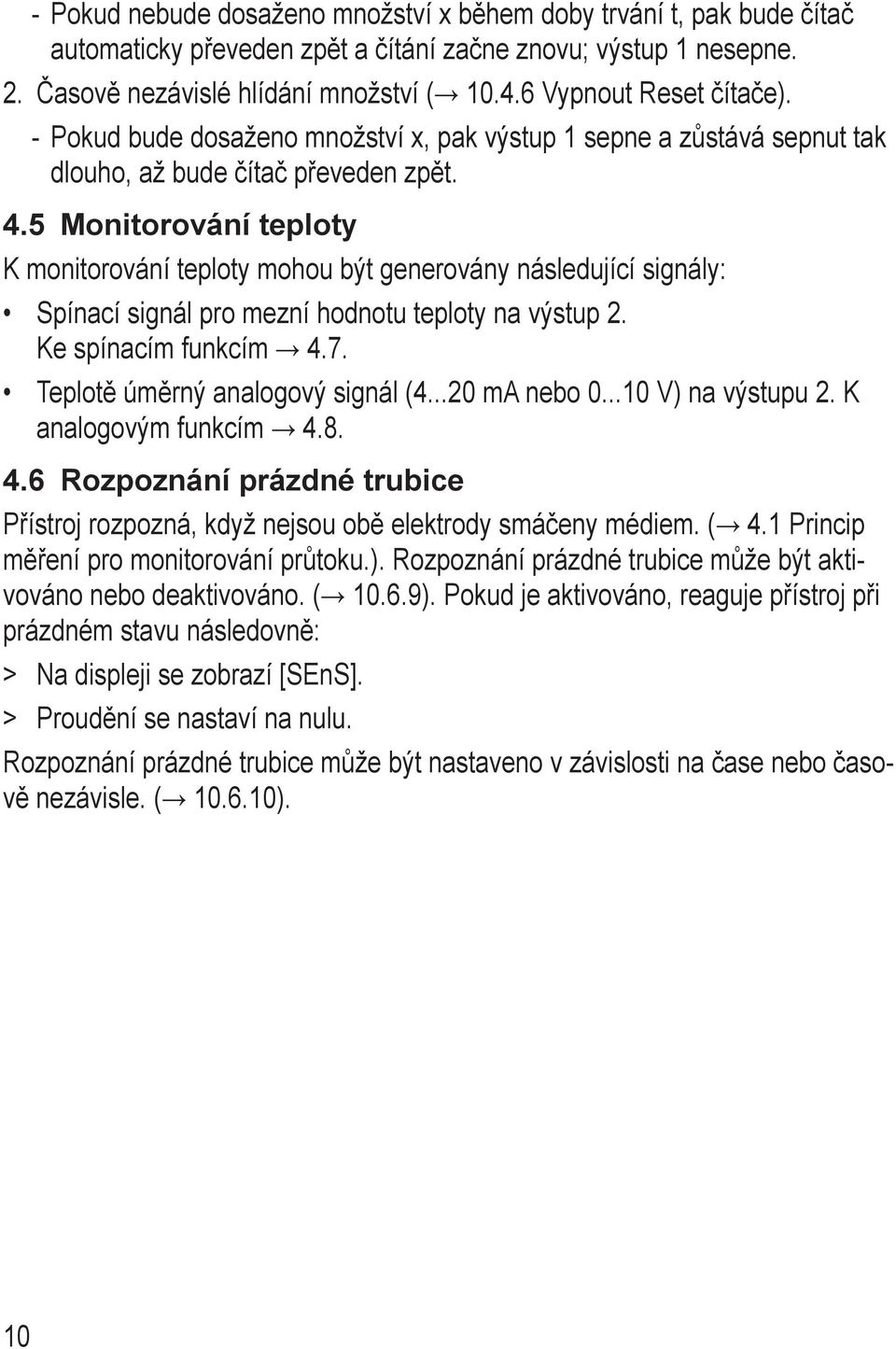

10 -- Pokud nebude dosaženo množství x během doby trvání t, pak bude čítač automaticky převeden zpět a čítání začne znovu; výstup 1 nesepne. 2. Časově nezávislé hlídání množství ( Vypnout Reset čítače). -- Pokud bude dosaženo množství x, pak výstup 1 sepne a zůstává sepnut tak dlouho, až bude čítač převeden zpět. 4.5 Monitorování teploty K monitorování teploty mohou být generovány následující signály: Spínací signál pro mezní hodnotu teploty na výstup 2. Ke spínacím funkcím 4.7. Teplotě úměrný analogový signál ( ma nebo V) na výstupu 2. K analogovým funkcím Rozpoznání prázdné trubice Přístroj rozpozná, když nejsou obě elektrody smáčeny médiem. ( 4.1 Princip měření pro monitorování průtoku.). Rozpoznání prázdné trubice může být aktivováno nebo deaktivováno. ( ). Pokud je aktivováno, reaguje přístroj při prázdném stavu následovně: > > Na displeji se zobrazí [SEnS]. > > Proudění se nastaví na nulu. Rozpoznání prázdné trubice může být nastaveno v závislosti na čase nebo časově nezávisle. ( ). 10
11 4.7 Monitorování průtoku nebo teploty / spínací funkce OUTx změní svůj spínací stav při překročení nebo nedosažení nastavených spínacích mezí (SPx, rpx). Volitelné jsou přitom následující spínací funkce: Hysterezní funkce Q SP rp Příklad při monitorování průtoku HY = Hystereze HY t Hno Hnc Spínač: [OUx] = [Hno] Rozpínač: [OUx] = [Hnc] Nejprve bude stanoven spínací bod CZ (SPx), pak v požadované vzdálenosti zpětný spínací bod (rpx). Při změně SPx je rpx změněno při zachování stejného odstupu Okénková funkce Q SP rp FE FE Příklad při monitorování průtoku FE = Okénko t Fno Fnc Spínač: [OUx] = [Fno] Rozpínač: [OUx] = [Fnc] Šířka okénka je nastavitelná pomocí vzdáleností SPx od rpx. SPx = horní hodnota rpx = dolní hodnota Při nastavení na okénkovou funkci mají spínací a zpětný spínací bod pevně nastavenou hysterézi 0,25% z koncové hodnoty rozsahu měření. To udržuje spínací stav výstupu při velmi nízkém kolísání průtoku stabilní. 11
12 4.8 Monitorování průtoku nebo teploty / analogová funkce Proudový výstup [ma] [%] [ C] ASP AEP MEW Výstupní charakteristika analogového výstupu v souladu s normou IEC : Výstupní proud 2: Průtočné množství 3: Teplota 4: Zobrazovaná oblast 5: Oblast měření 6: Oblast mezi počátečním a koncovým analogovým bodem 7: Přístroj se nachází v chybovém stavu (FOU = OFF) 8: Přenášená analogová procesní hodnota je pod oblastí zobrazení. 9: Průběh analogového signálu při nastavení z výroby 10: Průběh analogového signálu při posunutí ASP a AEP 11: Přenášená analogová procesní hodnota je nad oblastí zobrazení. 12: Přístroj se nachází v chybovém stavu (FOU = ON) ASP = analogový počáteční bod: pevně stanoví, při které měřené hodnotě obnáší výstupní signál 4 ma. AEP = analogový koncový bod: pevně stanoví, při které měřené hodnotě obnáší výstupní signál 20 ma. MEW = koncová hodnota rozsahu měření = 100 % Minimální vzdálenost mezi ASP a AEP = 20% koncové hodnoty rozsahu měření. V nastaveném rozsahu měření leží výstupní signál mezi 4 a 20 ma. 12
13 4.8.2 Napěťový výstup [ V ] 12,0 11,5 10,0 11 CZ [%] [ C] ASP AEP MEW Výstupní charakteristika analogového výstupu v souladu s normou IEC : Výstupní napětí 2: Průtočné množství 3: Teplota 4: Zobrazovaná oblast 5: Oblast měření 6: Oblast mezi počátečním a koncovým analogovým bodem 7: Přístroj se nachází v chybovém stavu (FOU = OFF) nebo přenášená analogová procesní hodnota je pod oblastí zobrazení 8: Průběh analogového signálu při nastavení z výroby 9: Průběh analogového signálu při posunutí ASP a AEP 10: Přenášená analogová procesní hodnota je nad oblastí zobrazení. 11: Přístroj se nachází v chybovém stavu (FOU = ON) ASP = analogový počáteční bod: pevně stanoví, při které měřené hodnotě obnáší výstupní signál 0 V. AEP = analogový koncový bod: pevně stanoví, při které měřené hodnotě obnáší výstupní signál 10V. MEW = koncová hodnota rozsahu měření = 100 % Minimální vzdálenost mezi ASP a AEP = 20% koncové hodnoty rozsahu měření. V nastaveném rozsahu měření leží výstupní signál mezi 0 a 10 V. 13
14 4.9 Monitorování průtoku / frekvenční výstup [%] FrEP FEP [%] Výstupní charakteristika frekvenčního výstupu 1: Frekvenční výstup 2: Průtočné množství Q 3: Přístroj se nachází v chybovém stavu (FOU = OFF) nebo přenášená analogová procesní hodnota je pod oblastí zobrazení 4: Přístroj se nachází v chybovém stavu (FOU = ON) FrEP = nakonfigurovaná frekvence při FEP ( Konfigurovat frekvenční signál pro průtok) 4.10 Doba přemostění rozběhu Doba přemostění rozběhu dst působí na spínací výstupy monitorování průtoku. Pokud je doba přemostění rozběhu aktivní (dst > 0), pak platí: Jakmile průtočné množství přesáhne LFC (LFC = nízký průtok cut-off 4.11), proběhnou následující pochody: > > Bude nastartována doba přemostění rozběhu. > > Výstupy spínají v souladu s naprogramováním: ON při spínací funkci, OFF při rozpínací funkci. 14
15 Po startu doby přemostění rozběhu jsou možné 3 případy: 1. Průtočné množství stoupá rychle a dosáhne spínacího bodu / správný rozsah v rámci dst. > Výstupy zůstávají aktivní. 2. Proudění stoupá pomalu a nedosáhne spínacího bodu / není správný rozsah v rámci dst. > Výstupy budou přepnuty zpět. 3. Průtočné množství se nachází mezi dst pod LFC. > Výstupy budou okamžitě přepnuty zpět; dst bude zastavena. CZ Příklad: dst při hysterezní funkci Podmínka Reakce 1 Průtočné množství Q dosáhne LFC dst startuje, výstup bude aktivní 2 dst uplynula, Q dosáhlo SP Výstup zůstane aktivní 3 Q spadne pod SP, zůstane ale nad rp Výstup zůstane aktivní 4 Q spadne pod rp Výstup bude vrácen zpět 5 Q dosáhne znovu LFC dst startuje, výstup bude aktivní 6 dst uplynula, Q nedosáhlo SP Výstup bude vrácen zpět 7 Q dosáhne SP Výstup bude aktivní 15
16 Příklad: dst při okénkové funkci Podmínka Reakce 1 Průtočné množství Q dosáhne LFC dst startuje, výstup bude aktivní. 2 dst uplynula, Q dosáhlo správné oblasti Výstup zůstane aktivní 3 Q stoupá nad SP (opouští správnou oblast) Výstup bude vrácen zpět 4 Q spadne opět pod SP Výstup bude opět aktivní 5 Q spadne pod rp (opouští správnou oblast) Výstup bude opět vrácen zpět 6 Q znovu dosahuje LFC dst startuje, výstup bude aktivní 7 dst uplynul, Q nedosáhne správné oblasti Výstup bude vrácen zpět 8 Q dosáhne správné oblasti Výstup bude aktivní 4.11 Potlačení nízkého průtoku (LFC) Tato funkce umožňuje potlačení nízkých průtočných množství ( ). Průtoky pod hodnotou LFC budou senzorem vyhodnoceny jako klidový stav (Q = 0) Simulace S touto funkcí mohou být simulovány hodnoty průuidění a teploty ( ). Simulace nemá vliv na počítadlo nebo momentální současné proudění. Výstupy se chovají v souladu s nastavením. Při stratu simulace bude hodnota počítadla uložena a poté simulační počítadlo nastaveno na 0. Simulační hodnota proudění má poté vliv na simulační počítadlo. Po ukončení simulace bude opět obnovena původní hodnota počítadla. 16
17 V průběhu simulace zůstává původní hodnota počítadla beze změny, i když teče skutečné proudění. 5 Montáž Zabránit usazeninám, shlukům plynů a vzduchu v rozvodném systému. 5.1 Doporučené instalace Příklad pro optimální instalaci: CZ 1 F Přístroj zabudovat tak, aby byla měřící trubice trvale zaplněna. Předem stanovit vtokové a výtokové cesty. Tím budou kompenzovány rušivé vlivy způsobené ohyby, ventil, redukcemi a podobnými komponentami. Zvláště platí: Uzavírací a regulační zařízní se nesmí nacházet přímo před přístrojem. 2 5 x D F S 3 F 2 x D S S = rušivý vliv; D = průměr trubky; F = směr průtoku 17
18 Zabudovat před nebo v potrubí, kde médium stoupá: 4 5 F F F F = směr průtoku Při rozpoznání prázdné trubky: Instalace přístroje jak je znázorněno na obrázku 1, 4 nebo Nedoporučené montážní polohy Vyhněte se následujícím montážním polohám: F F F Přímo před místem, kde rozvody potrubí klesají. V klesajícím rozvodu trubek. 18
19 F F F CZ V nejvyšším bodě trubkového rozvodového systému. Bezprostředně před výpustí. F V místě nasávací strany čerpadla. F = směr průtoku Přístroj může být instalován nezásisle na poloze, je-li zajištěno: --V potrubním systému se nevyskytují žádné vzduchové bubliny. --Potrubní rozvody jsou zcela naplněné. 5.3 Uzemnění Při instalaci do neuzemněného potrubního systému ( např. plastové potrubí) musí být přístroj uzemněn (funkční uzemnění). Zemnící objímky pro M12 konektor jsou k dispozici jako příslušenství. ( 19

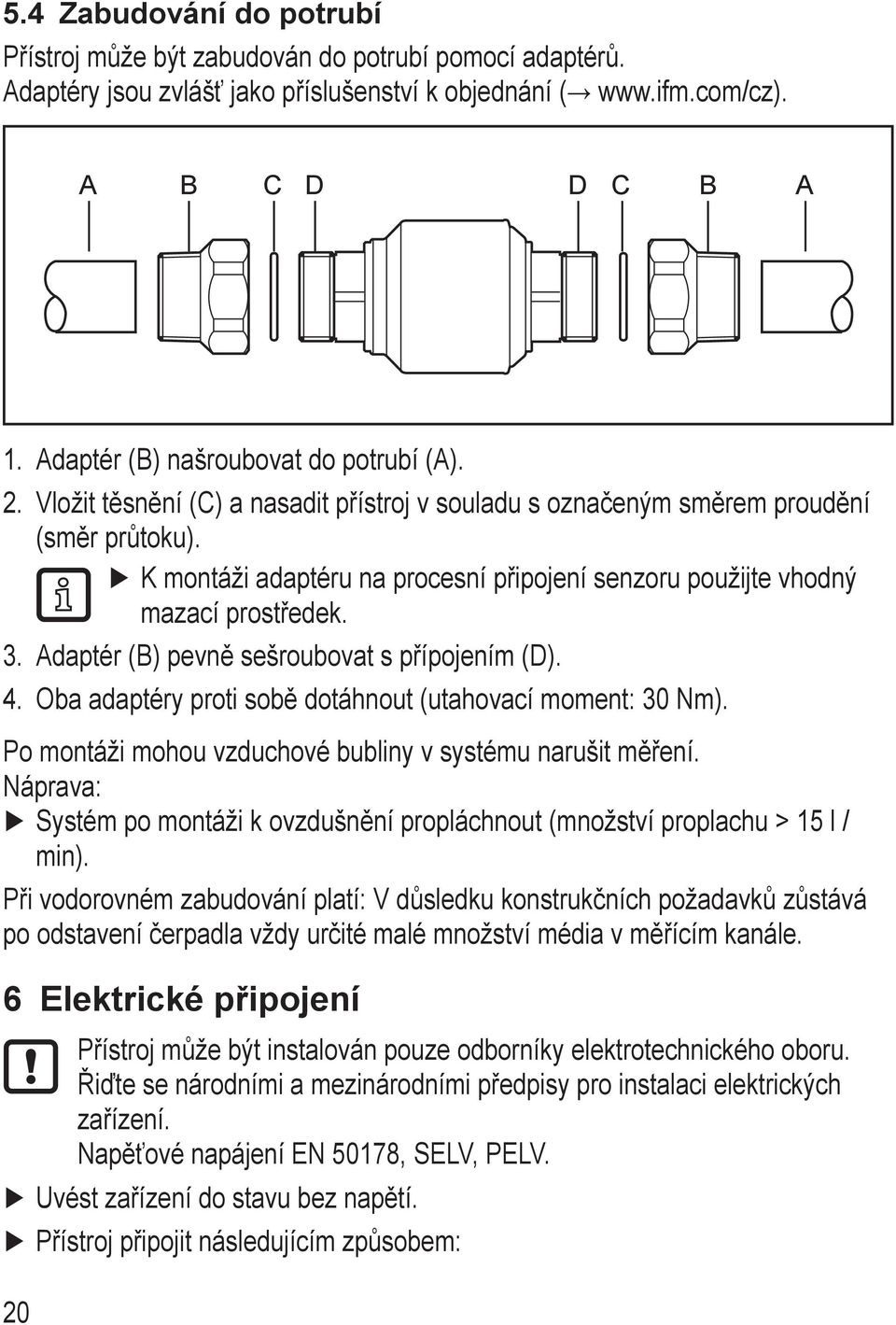

20 5.4 Zabudování do potrubí Přístroj může být zabudován do potrubí pomocí adaptérů. Adaptéry jsou zvlášť jako příslušenství k objednání ( A B C D D C B A 1. Adaptér (B) našroubovat do potrubí (A). 2. Vložit těsnění (C) a nasadit přístroj v souladu s označeným směrem proudění (směr průtoku). K montáži adaptéru na procesní připojení senzoru použijte vhodný mazací prostředek. 3. Adaptér (B) pevně sešroubovat s přípojením (D). 4. Oba adaptéry proti sobě dotáhnout (utahovací moment: 30 Nm). Po montáži mohou vzduchové bubliny v systému narušit měření. Náprava: Systém po montáži k ovzdušnění propláchnout (množství proplachu > 15 l / min). Při vodorovném zabudování platí: V důsledku konstrukčních požadavků zůstává po odstavení čerpadla vždy určité malé množství média v měřícím kanále. 6 Elektrické připojení 20 Přístroj může být instalován pouze odborníky elektrotechnického oboru. Řiďte se národními a mezinárodními předpisy pro instalaci elektrických zařízení. Napěťové napájení EN 50178, SELV, PELV. Uvést zařízení do stavu bez napětí. Přístroj připojit následujícím způsobem:
21 BK: černá BN: hnědá BU: modrá WH: bílá BN WH BK BU L+ OUT2 OUT1 L Barevné značení podle DIN EN Příklady zapojení: CZ 2 x p-spínající 2 x n-spínající 1 BN 2 WH L+ 1 BN 2 WH L+ 4 BK 4 BK 3 BU L 3 BU L 1 x p-spínající / 1 x analogový 1 x n-spínající / 1 x analogový 1 BN 2 WH L+ 1 BN 4 BK L+ 4 BK 2 WH 3 BU L 3 BU L Pin 1 L+ Pin 3 L- Pin 4 (OUT1) Spínací signál: Mezní hodnoty průtoku Impulzní signál Vždy 1 impuls, když je dosaženo předem daného průtokového množství Spínací signál: Čítač množství dosáhl předvolbové hodnoty Frekvenční signál pro průtokové množství Spínací signál: Poznání prázdné trubky IO-Link 21
22 Pin 2 (OUT2/InD) Spínací signál: Mezní hodnoty pro průtok Spínací signál: Mezní hodnota pro teplotu Analogový signál pro průtokové množství Analogový signál pro teplotu Spínací signál: Poznání prázdné trubky Vstup pro externí Rsetovací signál (InD) 7 Ovládací a signalizační prvky Enter 1 až 8: LED indikátor LED 1-6 = jednotka aktuálně zobrazené číselné hodnoty 11.1 Přečtení procesních hodnot LED 7 = spínací stav výstupu OUT2 / vstupu InD LED 8 = spínací stav výstupu OUT1 9: Alfanumerické zobrazení, 4-místné Aktuální průtočné množství (při nastavení [SELd] = [FLOW]) Stav čítače počítadla (při nastavení [SELd] = [TOTL]) Aktuální teplota média (při nastavení [SELd] = [TEMP]) Parametr a hodnota parametru. 22
23 10: Tlačítko [Enter] Zvolení parametrů Přečtení přednastavených hodnot Potvrzení hodnot parametrů Znázornění v 8 Menu: 11: Tlačítka nahoru [ ] a dolů [ ] Zvolení parametrů Aktivace nastavovací funkce Změnit hodnotu parametru Změna zobrazované jednotky v normálním pracovním režimu (Run-Modu) Uzamčení / odemčení Znázornění v 8 Menu: a CZ 8 Menu 8.1 Zobrazení procesní hodnoty l/min m 3 /h l/m 3 l/m 3 * C * Uložená hodnota počítadla Hlavní menu 23
24 8.2 Hlavní menu Zobrazení procesní hodnoty Rozšířené funkce * Parametr se rozsvítí jen při odpovídající volbě pod OU1. ** Parametr se rozsvítí jen při odpovídající volbě pod OU2. 24
25 8.2.1 Vysvětlení hlavního Menu SP1 rp1 ImPS ImPR FEP FrEP OU1 OU2 ASP2 AEP2 SP2 rp2 DIn2 Hno Hnc Fno Fnc ImP FRQ dou I U In.D Horní koncová hodnota pro nastavenou procesní hodnotu Dolní koncová hodnota pro nastavenou procesní hodnotu Impulsní hodnota (váha) Impulsní Reset Frekvenční výstup koncového bodu hodnoty proudění Frekvenční výstup koncového bodu frekvence Výstupní funkce pro OUT1 (průtok nebo množství spotřeby) Výstupní funkce pro OUT2 (průtok nebo teplota) Alternativně: Konfigurovat OUT2 (Pin2) jako vstup pro externí Reset signál: Nastavení: [OU2] = [In.D] Hystereze normally open Hystereze normally closed Okénko normally open Okénko normally closed Impulsní výstup Frekvenční výstup Diagnostický výstup Proudový výstup Napěťový výstup Externí vstup Analogová počáteční hodnota pro nastavenou procesní hodnotu Analogová koncová hodnota pro nastavenou procesní hodnotu Horní koncová hodnota pro nastavenou procesní hodnotu Dolní koncová hodnota pro nastavenou procesní hodnotu Konfigurování vstupu (Pin2) pro Reset čítače EF Rozšířené funkce / otevření roviny menu 2 CZ 25
26 8.3 Rozšířené funkce hlavního nastavení 8.1 Hlavní menu EF CFG * Parametr se rozsvítí jen při odpovídající volbě pod OU1. ** Parametr se rozsvítí jen při odpovídající volbě pod OU2. 26
27 8.3.1 Vysvětlení rozšířené funkce (EF) res rto CFG MEM EPD SIM Provést opětovné nastavení z výroby Reset čítače: Manuální zpětné nastavení / časově řízené zpětné nastavení Podmenu hlavního nastavení Podmenu Min-/Max-uložení Podmenu prázdná trubka Podmenu simulace CZ Podmenu hlavního nastavení (CFG) FOU1 FOU2 dst P-n dap dis Uni SELd SEL2 LFC FPro Fdir Chování výstupu 1 v případě chyby Chování výstupu 2 v případě chyby Doba přemostění náběhu pro monitorování průtoku Spínací logika výstupů: pnp / npn Tlumení měřené hodnoty / tlumící konstanta v sekundách Rychlost aktualizace a orientace zobrazení Standardní měrná jednotka průtoku: Litry/minuta nebo metry kubické/hodina Standardní naměřená hodnota zobrazení: hodnota průtoku / teplota média/ stav počítadla Standardní naměřená hodnota pro vyhodnocení pomocí OUT2 Potlačení nízkého průtoku (Low flow cut-off) Počítadlo: Chování při negativním průtoku Směr proudění 27
28 8.4 Rozšířené funkce Min-/Max-uložení prázdná trubka simulace Hlavní menu 8.1 MEM EPD EF SIM 8.1 * Parametr se rozsvítí pouze při volbě EP.On = On. 28
29 8.4.1 Vysvětlení rozšíření funkcí (EF) res rto CFG MEM EPD SIM Provést opětovné nastavení z výroby Reset čítače: Manuální zpětné nastavení / časově řízené zpětné nastavení Podmenu hlavního nastavení Podmenu Min-/Max-uložení Podmenu prázdné trubky Podmenu simulace CZ Podmenu Min-/Max-uložení (MEM) HI.F LO.F HI.T LO.T Max. hodnota proudění Min. hodnota proudění Max. hodnota teploty Min. hodnota teploty Podmenu prázdné trubky (EPD) EP.On dep.e. dep.f EP.Pr EP.SP Rozpoznání prázdné trubky ON / OFF Doba zpoždění pro prázdnou zprávu Doba zpoždění pro úplnou zprávu Aktuální měřená hodnota rozpoznání prázdné trubky Spínací bod rozpoznání prázdné trubky Podmenu simulace (SIM) S.FLW S.TMP S.Tim S.On Simulace hodnoty proudění Simulace hodnoty teploty Doba trvání simulace Počátek simulace 29
30 9 Uvedení do provozu Po zapnutí napájecího napětí přejde přístroj po uplynutí přípravné zpožďovací doby (5 sekund) do normálního provozního režimu. Provádí své měřící a vyhodnocovací funkce a vytváří výstupní signály odpovídající nastaveným parametrům. Během přípravné zpožďovací doby jsou výstupy spínány podle naprogramování: -- ON při spínací funkci (Hno / Fno) -- OFF při rozpínací funkci (Hnc / Fnc) Pokud je výstup 2 konfigurován jako analogový výstup, leží výstupní signál během přípravné zpožďovací doby na 20 ma (proudový výstup) nebo 10 V (napěťový výstup). 10 Parametrizování Parametry mohou být nastaveny před zabudováním a uvedením přístroje do provozu nebo během probíhajícího provozu. Pokud změníte parametry během provozu, pak bude ovlivněna funkce zařízení. Přesvědčete se, zda nedošlo v zařízení k chybné funkci. Během parametrizačního procesu zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry tak dlouho, až je parametrizace ukončena. POZOR Při teplotách média nad 50 C se mohou některé části krytu přístroje ohřát až nad teplotu 65 C. Nedotýkat se tlačítek rukou. Místo toho použít vhodný pomocný předmět (např. propisovací tužku). 30
31 10.1 IO-Link Všeobecné informace Tento přístroj disponuje přes IO-link komunikačním rozhrarním, které pro svůj provoz předpokládá IO-Link způsobilý modul (IO-Link-Master). IO-Link rozhraní umožňuje přímý přístup k údajům a parametrům senzoru a poskytuje možnost konfigurovat přístroj během provozu. Kromě toho je možná komunikace propojením point-to-point s USB kabelovým adaptérem. Další informace k IO-Link jsou k nalezení na Specifické informace k přístroji Pro konfiguraci IO-Link-přístrojů nezbytné IODDs tak jako podrobné informace o struktuře procesních dat, informacích o diagnostice a adresách parametrů naleznete na Parametrizační nástroje Všechny nezbytné informace k potřebnému IO-Link-Hardware a Software naleznete na CZ 31
32 10.2 Parametrizační proces všeobecně Zvolit parametry 1. Krátce stlačit [Mode/Enter]. 2. [ ] nebo [ ] stlačit, dokud se nezobrazí požadovaný parametr. 1 2 Změnit hodnotu parametru 3. Krátce [Enter] stlačit. > Tehdy bude zobrazena nastavená hodnota. 4. [ ] nebo [ ] držet po dobu 1 s stlačené. > Zobrazení nejprve bliká, pak je trvalé. 5. Hodnotu pomocí [ ] nebo [ ] změnit. [ ] nebo [ ] držet stlačené. > > Zrychlené procházení číselnými hodnotami Potvrdit hodnotu parametru 6 6. Krátce [Enter] stlačit. > > Parametr bude opět zobrazen. Nová nastavovaná hodnota je uložena do paměti. Dokončení nastavení parametrů a změna na zobrazení procesních hodnot: 30 sekund počkat nebo změnit pomocí [ ] nebo [ ] od podmenu k hlavnímu menu, od hlavního menu k zobrazení procesních hodnot. 32 Pokud se zobrazí [C.Loc] při pokusu o změnu hodnoty parametru, je komunikace IO-Link aktivní (přechodné uzavření). Pokud se zobrazí [S.Loc], je senzor přes software trvale uzamčen. Toto uzamčení lze odemknout pouze pomocí parametrizačního software.
33 Střídání mezi úrovněmi menu. Změnit na podmenu Zpět k zobrazení procesních hodnot Změna k dalšímu podmenu je možná přes parametry [EF], [CFG], [MEM], [EPD] nebo [SIM]. Pomocí [ ] nebo [ ] zvolit podmenu a stlačením [Enter] na podmenu změnit. 30 sekund počkat nebo změnit pomocí [ ] nebo [ ] od podmenu k hlavnímu menu, od hlavního menu k zobrazení procesních hodnot. CZ Uzamčení / odemčení Přístroj je možno elektronicky uzamknout, tím je zabráněno neúmyslným chybným zadáním. Stav při dodání: neuzamčen. Uzamčení je také možné přes IO-Link-schopnou parametrizaci. Uzamčení Odemčení Zajistěte, aby se přístroj nacházel v normálním pracovním provozu. [ ] a [ ] současně po dobu 10 s stlačit. > > [Loc] se zobrazí. Během provozu: [Loc] se zobrazí, pokud bude prováděn pokus změnit hodnoty parametrů. [ ] a [ ] současně po dobu 10 s stlačit. > > [uloc] se zobrazí Časová prodleva Jestliže během nastavení parametru nebude po dobu 30 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do pracovního provozu Nastavení pro hlídání průtoku Konfigurovat hlídání koncové hodnoty pomocí OUT1 [OU1] zvolit a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. [SP1] zvolit a nastavit hodnotu, při které výstup sepne. [rp1] zvolit a nastavit hodnotu, při které výstup přepne zpět, 33
34 Konfigurovat hlídání koncové hodnoty pomocí OUT2 [SEL2] zvolit a nastavit [FLOW]. [OU2] zvolit a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. [SP2] zvolit a nastavit hodnotu, při které výstup sepne. [rp2] zvolit a nastavit hodnotu, při které výstup přepne zpět Konfigurovat analogovou hodnotu pro průtok [SEL2] zvolit a nastavit [FLOW]. [OU2] zvolit a nastavit funkci: --[I] = proudový signál (4 20 ma) úměrný průtoku; --[U] = napěťový signál (0 10 V) úměrný průtoku. [ASP2] zvolit a nastavit hodnotu, při které bude vydaná minimální hodnota. [AEP2] zvolit a nastavit hodnotu, při níž bude vydána maximální hodnota Konfigurovat frekvenční signál pro průtok [OU1] zvolit a nastavit [FRQ]. [FEP] zvolit a nastavit hodnotu proudění, při které bude v FrEP nastavená frekvence vydaná. [FrEP] zvolit a nastavit frekvenci Nastavení pro hlídání spotřebovaného množství Konfigurovat hlídání množství pomocí vydání impulsu [OU1] zvolit a nastavit [ImP]. [ImPS] zvolit a nastavit průtokové množství, při němž bude vždy vydán 1 impuls ( ). [ImPR] zvolit a nastavit [YES]. > > Opakování impulsu je aktivní. Výstup 1 dává pokaždé jeden čítací impuls, když je dosaženo hodnoty nastavené v [ImPS]. 34
35 Konfigurovat hlídání množství předvolbovým čítačem [OU1] zvolit a nastavit [ImP]. [ImPS] zvolit a nastavit průtokové množství, při němž výstup 1 sepne ( ). [ImPR] zvolit a nastavit [no]. > > Opakování impulsu není aktivní. Výstup sepne ON, když je dosažena hodnota nastavená v [ImPS]. Výstup zůstává sepnutý tak dlouho, až je čítač převeden zpět Nastavení hodnoty pulzu CZ [ImPS] zvolit. Krátce [Enter] stlačit. > > Současná nastavená hodnota bude zobrazena. [ ] nebo [ ] stlačené držet, než se zobrazí "cccc". [ ] nebo [ ] stlačit, abychom zvolili nastavovací rozsah. > > S každým stlisknutí se změní zobrazení na další nastavovací rozsah (desetinná tečka se posune a / nebo LED se změní). Krátce [Enter] stlačit abychom potvrdili nastavovací rozsah. [ ] nebo [ ] stlačit, až se zobrazí požadovaná číselná hodnota. Krátce [Enter] stlačit. Nastavovací rozsahy: LED* Jednotka Zobrazení Hodnota Šířka kroku 3 l 0, ,9 l 0,1 l 4 m³ 0, ,999 m³ 0,001 m³ 4 m³ 0, ,99 m³ 0,01 m³ 4 m³ 0, ,9 m³ 0,1 m³ m³ x 10³ m³ 1 m³ m³ x 10³ m³ 10 m³ m³ x 10³ m³ 100 m³ * LED - indikátor 7 Ovládací a signalizační prvky Reset čítače, manuální [rto] zvolit a nastavit [res.t]. > > Čítač je vrácen zpět na nulu. 35
36 Reset čítače, časově řízený. [rto] zvolit a požadovanou hodnotu nastavit (intervaly v hodinách, dnech nebo týdnech). > > Reset čítače se provádí automaticky s nyní nastavenou hodnotou Vypnout Reset čítače [rto] zvolit a nastavit [OFF]. > > Čítač bude převeden zpět teprve po přetečení (= nastavení z výroby) Konfigurovat Reset čítače externím signálem [OU2] zvolit a nastavit [InD]. [Din2] zvolit a nastavit Reset signálu: --[HIGH] = Reset při vysokém High signálu, --[LOW] = Reset při nízkém Low signálu, --[+EDG] = Reset při vzestupné hraně, --[-EDG] = Reset při sestupné hraně Nastavení pro hlídání teploty Konfigurovat hlídání mezní hodnoty pomocí OUT2 [SEL2] zvolit a nastavit [TEMP]. [OU2] zvolit a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. [SP2] zvolit a nastavit hodnotu, při které výstup sepne. [rp2] zvolit a nastavit hodnotu, při které výstup přepne zpět Konfigurovat analogovou hodnotu pro teplotu [SEL2] zvolit a nastavit [TEMP]. [OU2] zvolit a nastavit funkci: --[I] = proudový signál (4 20 ma) úměrný teplotě; --[U] = napěťový signál (0 10 V) úměrný teplotě. [ASP2] zvolit a nastavit hodnotu, při které bude vydána minimální hodnota. [AEP2] zvolit a nastavit hodnotu, při které bude vydána maximální hodnota. 36
37 10.6 Nastavení uživatelem (volitelné) Stanovit standardní měřící jednotku průtoku [Uni] zvolit a stanovit rozměrovou jednotku: [Lmin] nebo [m3h]. Nastavení má vliv pouze na hodnotu průtoku. Stav čítače (množství spotřeby) se automaticky zobrazí s měrnou jednotkou, která poskytuje nejvyšší přesnost Konfigurovat standardní zobrazení [SELd] zvolit a stanovit standardní rozměrovou veličinu: --[FLOW] = displej ukazuje aktuální průtokovou hodnotu ve standardní rozměrové jednotce. --[TOTL] = displej ukazuje aktuální stav čítače v l, m 3 nebo 1000 m 3. --[TEMP] = displej ukazuje aktuální teplotu média ve C. [dis] zvolit a stanovit rychlost aktualizace a orientaci zobrazení: --[d1] = aktualizace naměřených hodnot každých 50 ms. --[d2] = aktualizace naměřených hodnot každých 200 ms. --[d3] = aktualizace naměřených hodnot každých 600 ms. --[rd1], [rd2], [rd3] = zobrazení jako d1, d2, d3; otočena o [OFF] = zobrazení je v pracovním provozu vypnuto. CZ Změna směru měření průtoku [Fdir] zvolit a nastavit směr průtoku: [+] = proudění ve směru šipky proudění (= nastavení z výroby) [-] = proudění proti směru šipky proudění šipku přelepit Nastavit spínací logiku výstupů Zvolit [P-n] a nastavit [PnP] nebo [npn] Nastavit dobu přemostění rozběhu [dst] zvolit a nastavit číselnou hodnotu v sekundách Nastavit útlum hodnoty měření [dap] zvolit a nastavit konstantu utlumení v sekundách (τ-hodnota 63 %). 37
38 Nastavit chování výstupů při chybě [FOU1] zvolit a stanovit hodnotu: 1. Spínací výstup: --[On] = výstup 1 sepne ON v případě chyby. --[OFF] = výstup 1 sepne v případě chyby OFF. --[OU1] = výstup 1 spíná nezávisle od chybového případu, tak jak je stanoveno parametry. 2. Frekvenční výstup --[On] = 130% von FrEP. --[OFF] = 0 Hz --[OU1] = pokračuje [FOU2] zvolit a stanovit hodnotu: --[On] = výstup 2 sepne v případě chyby ON, analogový signál přejde na horní chybovou hodnotu. --[OFF] = výstup 2 sepne v případě chyby OFF, analogový signál přejde na dolní chybovou hodnotu. --[OU2] = výstup 2 spíná nezávisle od chybového případu, tak jak je stanoveno parametry. Analogový signál odpovídá hodnotě měření Konfigurace rozpoznání prázdné trubky jako diagnostický výstup [OU1] nebo [OU2] zvolit a nastavit [dou]. Zvolit [P-n] a nastavit [PnP] nebo [npn]. Rozpoznání prázdné trubky má smysl tehdy, když je aktivováno pod [EP.On] Bude-li stav prázdné trubky rozpoznán, není diagnostický výstup aktivní Rozpoznání prázdné trubky aktivovat / deaktivovat [EP.On] zvolit a nastavit funkce: --[OFF] = rozpoznání prázdné trubky deaktivovat. --[On] = rozpoznání prázdné trubky aktivovat Časové zpoždění rozpoznání prázdné trubky. [dep.e] zvolit a nastavit časové zpoždění od 0 30 s, se kterým bude v případě prázdné trubky signál vydán. [dep.f] zvolit a nastavit časové zpoždění od 0 30 s, se kterým bude v případě plné trubky signál vydán 38
39 Nastavení rozpoznání prázdné trubky [EP.Pr] zvolit pro zobrazení aktuální hodnty rozpoznání prázdné trubky v procentech. [EP.SP] zvolit a nastavit spínací bod rozpoznání prázdné trubky Nastavení metody čítání počítadla [FPro] zvolit a stanovit hodnotu: [-+] = sečtení hodnot průtoku v souladu se zmanénky. [0+] = sečtení pouze kladných hodnot průtoku. CZ Nastavení potlačení nízkého průtoku [LFC] zvolit a nastavit koncovou hodnotu Servisní funkce Přečtení min. / max. hodnoty pro průtok [HI.F] nebo [LO.F] zvolit [HI.F] = Maximální hodnota, [LO.F] = Minimální hodnota. Vymazat paměť: [HI.F] nebo [LO.F] zvolit. Krátce [Enter] stlačit. [ ] nebo [ ] stlačené podržet. > > [----] se zobrazí. Krátce [Enter] stlačit. Má smysl vymazat paměť, jestliže přístroj pracuje poprvé za normálních provozních podmínek Přečtení min. / max. hodnoty pro teplotu [HI.T] nebo [LO.T] zvolit [HI.T] = Maximální hodnota, [LO.T] = Minimální hodnota. Vymazat paměť: [HI.T] nebo [LO.T] zvolit. Krátce [Enter] stlačit. [ ] nebo [ ] stlačené podržet. > > [----] se zobrazí. Krátce [Enter] stlačit. Má smysl vymazat paměť, jestliže přístroj pracuje poprvé za normálních provozních podmínek. 39
40 Simulační menu [S.FLW] zvolit a nastavit simulační hodnotu průtoku. [S.TMP] zvolit a nastavit simulační hodnotu teploty. [S.Tim] zvolit a nastavit trvání simulace v minutách. [S.On] zvolit a nastavit funkci: --[On]: Simulace se spustí. Hodnoty jsou simulovány po dobu nastavenou v [S.Tim]. Na zobrazení bude [SIM] znázorněno střídavě s procesními hodnotami. Přerušení pomocí [Enter]. --[OFF]: Simulace není aktivní Všechny parametry převést zpět na nastavení z výroby [res] zvolit. Krátce [Enter] stlačit. [ ] nebo [ ] stlačené podržet. > > [----] se zobrazí. Krátce [Enter] stlačit. Nastavení z výroby naleznete na konci návodu ( 13). Má smysl poznamenat si v této tabulce jednotlivá nasatvení před provedením funkce. 40
41 11 Provoz 11.1 Přečtení procesních hodnot LED 1-6 signalizují, které procesní hodnoty jsou aktuálně zobrazeny. Je možné si předvolit, která procesní hodnota bude standardně zobrazena (teplota, rychlost průtoku nebo číselný stav počítadla) Konfigurovat standardní zobrazení. Pro rychlost průtoku může být stanovena standardní rozměrová jednotka (l/min nebor m 3 /h ). Bez ohledu na přednastavené standardní zobrazení mohou být přečtěny další procesní hodnoty: Tlačítka [ ] nebo [ ] stlačit. > > LED zvolených zobrazení procesních hodnot svítí a zobrazují aktuální procesní hodnotu. > > Po 30 sekundách ze změní zobrazení na standardní. CZ LED Zobrazení procesní hodnoty Jednotka 1 Aktuální objem průtoku za minutu l/min 2 Aktuální objem průtoku za hodinu m 3 / h 3 Akltuální množství spotřeby od posledního Resetu L 3 Množství spotřeby před posledním Resetem L Počítadlo * 4 Akltuální množství spotřeby od posledního Resetu m 3 4 Množství spotřeby před posledním Resetem m Akltuální množství spotřeby od posledního Resetu m 3 x Množství spotřeby před posledním Resetem m 3 x Aktuální teplota média C LED svítí; LED bliká * Množství spotřeby se automaticky zobrazí s měrnou jednotkou, která poskytuje nejvyšší přesnost. 41
42 11.2 Přečtení hodnoty parametru Chcete-li zobrazit aktuální hodnotu parametru, proveďte následující kroky: Zvolit parametr 1. Krátce [Enter] stlačit 2. [ ] nebo [ ] stlačit, dokud se nezobrazí požadovaný parametr. 1 2 Zobrazení hodnoty parametru 3. Krátce [Enter] stlačit > > Nyní se po dobu 30s zobrazí nastavená hodnota. Po opakovaném krátkém stlačení [Enter] se změní zobrazení mezi parametrem a hodnotou parametru. 3 Změna v zobrazení procesních hodnot 30 sekund počkat nebo Změnit pomocí [ ] nebo [ ] od podmenu k hlavnímu menu, od hlavního menu k zobrazení procesních hodnot Zobrazení chyb [SC1] [SC2] [SC] [OL] [UL] Varovné hlášení Zkrat v OUT1. LED8 pro OUT1 bliká ( 7 Ovládací a signalizační prvky). Zkrat v OUT2. LED7 pro OUT2 bliká ( 7 Ovládací a signalizační prvky). Zkrat v obou výstupech. LED7 a LED8 blinká ( 7 Ovládací a signalizační prvky). Detekční rozsah průtoku nebo teploty překročen. Hodnota měření mezi 120 % a 130 % koncové hodnoty rozsahu měření. Detekční rozsah průtoku nebo teploty nedosažen. Hodnota měření mezi -120 % a -130 % koncové hodnoty rozsahu měření. 42
43 [Err] [C.Loc] [S.Loc] [SEnS] [IOE.n] Přístroj je vadný / funkční chyba. Hodnota měření větší než 130 % koncové hodnoty rozsahu měření. Hodnota měření menší než -130 % koncové hodnoty rozsahu měření. Nastavovací tlačítka uzamčena, změna parametrů odmítnuta. IO-Link komunikace aktivní. Nastavovací tlačítka uzamčena, změna parametrů odmítnuta. Odemčení pomocí parametrizačního software. Signál snímače je neplatný. Měřící trubka není dostatečně naplněn. Medium má příliš nízkou vodivost. Chybová funkce. Přístroj je vadný a musí být vyměn. CZ 12 Technická data Technická data a rozměrové výkresy pod 43
44 13 Nastavení z výroby Nastavení z výroby SP1 20 % * rp1 19,5 % * ImPS 0,1 ImPR YES OU1 Hno OU2 I SP2 (FLOW) 40 % * rp2 (FLOW) 39,5 % * SP2 (TEMP) 20 C rp2 (TEMP) 19,6 C ASP2 (FLOW) 0 % * AEP2 (FLOW) 100 % * ASP2 (TEMP) -20 C AEP2 (TEMP) 80 C FEP 100 % * FrEP 1 khz FDir + FPro - + LFC 5 l/min DIn2 +EDG FOU1 OFF FOU2 OFF dst 0 P-n PnP dap 0,6 s rto OFF dis d2 Nastavení uživatelem 44
45 Uni Lmin SELd FLOW SEL2 FLOW EP.On OFF dep.e 0 s dep.f 2 s EP.SP 75 % S.FLW 20 % S.TMP 20 C S.Tim 3 min CZ * koncová hodnota rozsahu měření Další informace na 45
Návod k obsluze Optický hladinový senzor O1D300 704453 / 00 01 / 2010
Návod k obsluze Optický hladinový senzor O1D300 704453 / 00 01 / 2010 Obsah 1 Poznámka4 1.1 Použité symboly 4 1.2 Použitá varovná upozornění 4 2 Bezpečnostní pokyny 4 3 Použití z hlediska určení6 3.1 Oblast
VíceNávod k obsluze Hlídač proudění SI1010 SI1011
Návod k obsluze R Hlídač proudění I00 I0 Číslo dokumentu 70880/0 0/05 Krátká instruktáž Instalace ontáž strana 6, elektrické připojení strana 8. Vyvážení (nastavení) Zapněte napájecí napětí. Po asi 5 s
VíceNávod k obsluze. Programovací a zobrazovací přístroj PP2000. Mode/Enter
Set Návod k obsluze Programovací a zobrazovací přístroj PP000 Obsah Ovládací a signalizační prvky strana Použití z hlediska určení strana 4 Montáž strana 5 Elektrické připojení strana 5 Programování strana
Více6. Příklady aplikací. 6.1.1. Start/stop. 6.1.2. Pulzní start/stop. Příručka projektanta VLT AQUA Drive
. Příklady aplikací. Příklady aplikací.1.1. Start/stop Svorka 18 = start/stop par. 5-10 [8] Start Svorka 27 = Bez funkce par. 5-12 [0] Bez funkce (Výchozí nastavení doběh, inverzní Par. 5-10 Digitální
VíceNávod k obsluze. Elektronický hladinový senzor LK7 / LK0. číslo dokumentu: 701593/05 06/02
Návod k obsluze R Elektronický hladinový senzor LK7 / LK číslo dokumentu: 7593/5 6/2 Obsah Ovládací a signalizační prvky strana 5 Rozměrový výkres strana 5 Použití z hlediska určení strana 6 Druhy provozu
VíceOdpájecí stanice pro SMD. Kontrola teploty, digitální displej, antistatické provedení SP-HA800D
Odpájecí stanice pro SMD Kontrola teploty, digitální displej, antistatické provedení SP-HA800D Upozornění Teplota trysek je 400 C a v případě nesprávného zacházení s přístrojem může dojít ke zranění, požáru
VíceNávod k obsluze HLSI 4000. Myčka nádobí
Návod k obsluze HLSI 4000 Myčka nádobí 1 Obsah Popis ovládacího panelu...3 Rozměry...3 Technické údaje...3 Volba programu a speciální funkce...4 Automatická signalizace závad...7 Bezpečnostní systém proti
VíceElektronický tlakový spínač TSE
Elektronický tlakový spínač TSE HC 90 /010 p max do 400 bar Elektronický tlakový spínač TSE Pro monitorování tlaku v obvodu a sepnutí signalizace po dosažení nastavených hodnot tlaku Membrána z nerezové
VíceBECK-O-TRONIC 5. Provedení: Centronic. Návod na montáž a obsluhu. Řídicí jednotka vrat
BECK-O-TRONIC 5 Provedení: Centronic cs Návod na montáž a obsluhu Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být
VíceHBG 60 ODSAVAČ PAR. Návod k instalaci a obsluze
HBG 60 ODSAVAČ PAR Návod k instalaci a obsluze 1 POPIS Odsavač par lze instalovat ve filtrační nebo odtahové verzi. Filtrační verze (obr. 1) odsavač odsává vzduch z kuchyně nasycený párami a zápachy, čistí
VíceSklokeramická deska PVD 830 N. Návod k obsluze
Sklokeramická deska PVD 830 N Návod k obsluze 1 Obr. 1 Obr. 2 Obr. 3 Čas/Časovač/Odpočítávání Indikátor rozšířené zóny Zapnutí/vypnutí a zobrazení varné zóny Tlačítko Memory (paměť) Zóna časovače Tlačítka
VíceDigitální tlakoměr PM 111
Digitální tlakoměr PM 111 Tlakoměr PM 111 Průmyslové tlakoměry PM 111 jsou určeny k měření, digitálnímu zobrazení okamžité hodnoty tlaku měřeného média a případně i na jeho regulaci. Použití a princip
VíceRAYSTAT-CONTROL-10. Regulační termostat
RAYSTAT-CONTROL-10 Regulační termostat 1 RAYSTAT-CONTROL-10 Obsah 2 Popis a technické údaje 5 Funkční popis 6 Displej 7 Popis instalace 7 Provozní popis 9 Zkoušky, uvedení do provozu a údržba 11 Schémata
VíceChronis IB / IB L Programovatelné spínací hodiny
Abyste mohli optimálně využít všech výhod programovatelných spínacích hodin Chronis IB / IB L, přečtěte si pozorně následující návod k obsluze a provozu. Chronis IB / IB L jsou programovatelné spínací
VíceBEZDRÁTOVÝ PROSTOROVÝ TERMOSTAT
BEZDRÁTOVÝ PROSTOROVÝ TERMOSTAT BPT710 PRO OVLÁDÁNÍ TOPNÝCH ZAØÍZENÍ Komfortní ovládání pro: přímotopy podlahové topení sálavé panely, infrapanely plynové a elektrické kotle (pouze s přijímačem BPT002)
VíceEkvitermní regulátory, prostorová regulace a příslušenství
Ekvitermní regulátory, prostorová regulace a příslušenství 1 Regulátory druhy a vlastnosti Pro ovládání kotlů PROTHERM pokojovým regulátorem lze použít pouze takový regulátor, který má beznapěťový výstup,
VíceJunior Plus 2/4/6/8 NÁVOD K POUŽITÍ ŘÍDÍCÍ PŘÍSTROJ SE DVĚMA PROGRAMY PRO INTERNÍ MONTÁŽ, S HLAVNÍM VENTILEM/ START ČERPADLA & KALKULACE SPOTŘEBY VODY
Junior Plus 2/4/6/8 NÁVOD K POUŽITÍ ŘÍDÍCÍ PŘÍSTROJ SE DVĚMA PROGRAMY PRO INTERNÍ MONTÁŽ, S HLAVNÍM VENTILEM/ START ČERPADLA & KALKULACE SPOTŘEBY VODY Čas/den Doba zavl. Dny zapnuto/vyp. Auto./Vypnuto
VíceNÁVOD K OBSLUZE. Rádiem řízený budík se slunečním modulem. Obj.č.: 640 037
NÁVOD K OBSLUZE Rádiem řízený budík se slunečním modulem Obj.č.: 640 037 DCF signál pro rádiem řízené hodiny s volbou ručního nastavování 24 hodinový ukazovací cyklus Kalendářní údaje: Datum dne a měsíce
VíceDbejte pokynů uvedených v montážním návodu, který je přiložen ke každému senzoru.
Návod k obsluze R Vyhodnocovací elektronika pro senzory proudění VS3000 Dokument číslo: 704036/03 10/2007 Obsah Bezpečnostní pokyny........................ strana 3 Použití z hlediska určení......................
VíceJaroslav Rzepka MERCOS - Boleslavova 4, 709 00 Ostrava 9, Czech Republic
Jaroslav Rzepka MERCOS - Boleslavova 4, 709 00 Ostrava 9, Czech Republic tel / fax : +420 596 627 097, tel : +420 596 616 729, mob : +420 604 334 327 email : mercos@mercos.cz, www : http://www.mercos.cz
VíceNÁVOD K OBSLUZE. Obj. č.: 57 08 22
NÁVOD K OBSLUZE Obj. č.: 57 08 22 Účel použití čerpadla Výkonné a robustní čerpadlo k vyprazdňování zahradních rybníčků, k čerpání vody ze sklepů, plaveckých bazénků, vsakovacích jam nebo ze zaplavených
VíceNÁVOD K OBSLUZE. Obj. č.: 64 61 50
NÁVOD K OBSLUZE Obj. č. 64 61 50 Úvod Vážení zákazníci, děkujeme za Vaši důvěru a za nákup našeho malého bezdrátového pokojového a venkovního teploměru. Tento přístroj dokáže přijímat signály naměřené
VíceNávod k montáži a obsluze RJ 10
Návod k montáži a obsluze RJ 10 VŠEOBECNÉ INFORMACE Je striktně zakázané kopírovat nebo rozmnožovat tento Návod k montáži a obsluze, bez písemného souhlasu výrobce. Překlad do dalších jazyků celku nebo
VíceStolní lampa JETT-677 - Návod k použití
Stolní lampa JETT-677 - Návod k použití Obsah ÚVOD... 3 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY... 3 POPIS PŘÍSTROJE A JEDNOTLIVÝCH ČÁSTÍ... 4 NEŽ ZAČNETE PŘÍSTROJ POUŽÍVAT... 5 INSTALACE... 5 NASTAVENÍ ČASU A BUDÍKU...
VíceEM271 Dvojitý třífázový elektroměr a analyzátor sítě
EM271 Dvojitý třífázový elektroměr a analyzátor sítě Návod k použití OBSAH: 1) Upozornění str. 2 2) Rozměrový výkres a montážní otvor v panelu str. 2 3) Přestavba z panelové verze na DIN str. 3 4) Montáž
VíceVytápěcí boiler hybridní s tepelným čerpadlem. vzduch-voda
Vytápěcí boiler hybridní s tepelným čerpadlem vzduch-voda 29.4.2016 Model: LLR160-5,5kW REVEL Provozní manuál Pročtěte si důkladně tento manuál, pokud tak neučiníte, může dojít k nevratnému poškození vašeho
VíceZabezpečení Uživatelská příručka
Zabezpečení Uživatelská příručka Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation v USA. Informace uvedené
VícePRO PODLAHOVÉ TOPENÍ DIGITÁLNÍ TERMOSTAT
DIGITÁLNÍ TERMOSTAT PT712 PRO PODLAHOVÉ TOPENÍ záloha při výpadku napětí > 100 hodin montáž přímo na instalační krabice podsvícený přehledný displej v designu spínačů VENUS možnost rozšíření o externí
VíceKODÉR PRO 18 ÚČASTNÍKŮ S INTEGROVANOU HLASOVOU JEDNOTKOU 1072/19A
KODÉR PRO 18 ÚČASTNÍKŮ S INTEGROVANOU HLASOVOU JEDNOTKOU 1072/19A VLASTNOSTI Instalace do dvousloupcového tlačítkového panelu 725 nebo DOMUS AURA Svorkovnice pro připojení 18 tlačítek přímo k modulu Při
VíceNávod k obsluze řídící jednotky. 2011-05-25 Benekov (bez automatického zapalování)
Návod k obsluze řídící jednotky Verze programu: 2011-05-25 Benekov (bez automatického zapalování) OBSAH 1. Úvod... 3 2. Popis tlačítek regulátoru... 3 3. Struktura uživatelského a servisního menu... 4
VíceKritéria zelených veřejných zakázek v EU pro zdravotnětechnické armatury
Kritéria zelených veřejných zakázek v EU pro zdravotnětechnické armatury Zelené veřejné zakázky jsou dobrovolným nástrojem. V tomto dokumentu jsou uvedena kritéria EU, která byla vypracována pro skupinu
VíceUživatelská dokumentace
Uživatelská dokumentace k projektu Czech POINT Provozní řád Konverze dokumentů z elektronické do listinné podoby (z moci úřední) Vytvořeno dne: 29.11.2011 Verze: 2.0 2011 MVČR Obsah 1. Přihlášení do centrály
VíceTERMOSTAT KOLON LCT 5100
TERMOSTAT KOLON LCT 5100 Návod k obsluze Výrobce: Vývoj a konstrukce: Dodavatel a servis: K Nouzovu 2090; 143 00 Praha 4 Tel.: + 420 225 983 400 + 420 225 983 410 Fax: + 420 244 403 051 e-mail: pristroje@ingos.cz
VíceNÁVOD NA POUŽITÍ INSTAT 8
NÁVOD NA POUŽITÍ INSTAT 8 OBSAH: I II III Diagram teplota-čas Tabulka časových pásem Ovládací prvky-zobrazení 1 Ovládání přístroje 1.1 Ručně C 1.2 Týdenní program. A 1.3 Denní program. B 1.4 Party..D 1.5
VíceGIGAmatic. Tenzometrický přetěžovací převodník. 1. Popis 2. 2. Použití 2. 3. Technické informace 2. 4. Nastavení 3. 5. Popis funkce 6. 6.
GIGAmatic Tenzometrický přetěžovací převodník OBSAH 1. Popis 2 2. Použití 2 3. Technické informace 2 4. Nastavení 3 5. Popis funkce 6 6. Zapojení 8 7. Údržba 9 Strana # 1 z 8 Revize: 1.8 Květen 2007 1.
VíceDěti si s výrobkem nesmí hrát. Každá plánovaná údržba a čištění, které má být prováděno uživatelem, nesmí být prováděny dětmi bez dozoru.
Výrobek nesmí být používán dětmi a osobami se sníženými fyzickými, smyslovými a mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zkušené osoby nebo nebyli poučeni
VíceMěřič plochy listu Návod k použití
Měřič plochy listu Návod k použití strana 1 Obsah 1. Úvod... 3 1.1. Popis... 3 1.2 Ovládací prvky a indikátory... 4 1.2.1 Hlavní jednotka... 4 1.2.2 Skener... 5 1.3 Nastavení... 5 1.4 Nastavení rukojeti...
VíceS20. Provedení: MLS. Návod k montáži a obsluze. Řídicí jednotka vrat
S20 Provedení: MLS cs Návod k montáži a obsluze Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být uchováván uživatelem.
VíceREGULÁTOR FORTE NÁVOD PRO MONTÁŽ, OBSLUHU A POUŽITÍ
2250 REGULÁTOR FORTE NÁVOD PRO MONTÁŽ, OBSLUHU A POUŽITÍ Radiátor neinstalujte s regulátorem FORTE nahoře. Radiátor neinstalujte pod nebo před síťovou zásuvku nebo svorkovnici. Regulátor se nesmí dotýkat
VíceZámkový systém pro trez ory
Zámkový systém pro trez ory NÁVOD K PROGRAMOVÁNÍ A OBSLUZE Informace o TechMaster 4 1. Master Menu 7 1.1. Nastavení asu a data 7 1.2. asový zámek 7 1.2.1. asový zámek dodatek 7 1.2.2. asový zámek ov ení
VíceINSTALAČNÍ MANUÁL. video sada s 2 vodičovou instalací SV-1370 SII Colour
INSTALAČNÍ MANUÁL video sada s 2 vodičovou instalací SV-1370 SII Colour 1. Obsah 1. Obsah... 1 2. Úvodní doporučení... 2 3. Vlastnosti systému... 2 4. Funkce systému... 2 5. Instalace vstupního panelu...
VíceNávod k použití pro termostat SALUS, model RT500
Návod k použití pro termostat SALUS, model RT500 Telefon: Prodejní oddělení: +420 532 150 355 Technické oddělení: +420 541 634 355 Thermo-control CZ s.r.o. Ječná 29a 621 00, Brno, ČR Distributor pro ČR
VíceProdlužovačka se 6 zásuvkami ovládaná rádiovým signálem v pásmu 433 MHz
NÁVOD K OBSLUZE Prodlužovačka se 6 zásuvkami ovládaná rádiovým signálem v pásmu 433 MHz Obj. č.: 61 31 18 Ideální pro Vaše video nebo audio zařízení. Před prvním použitím prodlužovačky si pozorně přečtěte
VíceUživatelský manuál. Klešťový multimetr AC/DC MS2101. Obsah
9. Automatické vypnutí Pro prodloužení životnosti baterie je poskytována funkce automatického vypínání. V případě nečinnosti (ovládání tlačítek), změny rozsahu po dobu 15 minut se multimetr automaticky
VíceTechnické parametry. 20x11x5 Hmotnost s vodiči Přesnost měření absolutní/relativní výšky ±9m/±3m Rozsah měření. 300 1100hPa
MVario je systém měřící atmosférický tlak, podle kterého vypočítává nadmořskou výšku, rychlost stoupání, klesání a dále provádí záznam extrému, signalizuje změny stoupání/klesání a upozorňuje na překročení
VíceDUA plus. 00332924-1 edice - 07/2008. NÁVOD K POUžITÍ PRO UžIVATELE
DUA plus 00332924-1 edice - 07/2008 NÁVOD K POUžITÍ PRO UžIVATELE CZ OBSAH Obsah 1 Symboly použité v příručce...2 2 Řádné použití přístroje...2 3 Úprava vody...2 4 Informace poskytované uživateli...3 5
VíceNávod k obsluze. MSA Plus 250
Návod k obsluze MSA Plus 250 Návod k obsluze MSA Plus 250 Obsah Obsah Strana 1 Úvod 1.1 Platnost 1.2 Popis svářečky 1.2.1 Ovládací prvky 1.4 Napájení jednotky 1.4.1 Provoz při připojení do sítě 1.4.2
