TECHNICKÁ ZPRÁVA. Rekonstrukce balkónů na bytových domech v Brně Líšni. 0 Identifikační údaje

Transkript

1 0 Identifikační údaje TECHNICKÁ ZPRÁVA 0.1 Zpracovatel projektové dokumentace : projektant : Ing. Jiří Šlanhof číslo autorizace : obor autorizace : autorizovaný inženýr v oboru pozemních staveb adresa : Olomučany 188, Olomučany 0.2 Identifikační údaje stavby a investora název stavby : Rekonstrukce balkónů na bytových domech v Brně Líšni stavebník : Statutární město Brno zastoupené starostou MČ Brno-Líšeň Mgr. Břetislavem Štefanem Dominikánské nám. 1, Brno IČ místo stavby : MČ Brno-Líšeň okres : Brno katastrální území : Brno-Líšeň parcelní čísla : 6059, 6060, 6321, 6322, 6323, 6324, 6325, 6326, 6327, 6336, 6337, 6338, 6339, 6340, 6341, 6342 vlastník parcely : Statutární město Brno, Dominikánské náměstí 196/1, Brno, charakter stavby : udržovací práce účel stavby : bydlení stavební úřad : MČ Brno-Líšeň 1 Charakteristika území stavby 1.1 Hodnocení polohy a stavu staveniště Jedná se o mírně svažité území sídlištního celku velmi dobře přístupné ze stávajících místních komunikací vedoucích podél dotčených objektů. Jsou zde také vzrostlé stromy i mnoho keřů, z nichž některé mohou být prováděním prací a stavbou lešení dotčeny nutno posuzovat vzhledem k rozsahu stavby individuálně a během stavebních prací je chránit před poškozením. Z hlediska uvažovaných prací je staveniště vhodné, dostupnost výborná. 1.2 Prováděné průzkumy a mapové podklady Byl proveden podrobný stavebně technický průzkum konstrukcí spočívající v zaměření stávajícího stavu jednotlivých typů balkónů profilu obvodového pláště dotčených průčelí. Z mapových podkladů byla použita kopie katastrální mapy doplněná o výškopisné zaměření provedené projektantem. 2. Účel objektu Jedná se o úpravy vnějších částí obytných budov panelové konstrukční soustavy B70. Smyslem navržených úprav je odstranění defektů nosných panelů balkónů a dle požadavku stavebníka sjednocení vzhledu zábradlí u opravených domů městské části. 1

2 3. Architektonické a výtvarné řešení Základním požadavkem stavebníka bylo navázat na již realizované výměny zábradlí městských bytových domů téže konstrukční soustavy a výplní z tahokovu. U těchto zábradlí je plocha výplně členěna do 3 částí orámované fixačními profily. Z toho bylo při tvorbě nových modelů zábradlí vycházeno a vzhled řešen jednotně pro různé typy zábradlí. Povrchovou úpravou nových zábradlí je žárové zinkování. 4. Technické a konstrukční řešení 4.1 Bourací práce V rámci stavebních úprav je navrženo vybourání: nesoudržných částí betonového podkladu spádové broušené teraco na mnoha místech vykazuje poruchy oddělením od podkladu nebo poškození povětrnostními vlivy. Tyto části budou odstraněny (přesný rozsah nelze předem stanovit, projeví se až při použití bouracích kladiv v rozpočtu uveden odhad). odlupujících se a poškozených částí železobetonové nosné konstrukce balkónu, po ošetření výztuže bude deska reprofilována sanační maltou do původního tvaru. u některých typů balkónů (v nástavbách) bude osekána stávající keramická dlažba včetně soklu výšky 100 mm. navrženo řešení nových soklů vyříznutím drážky ve stávajícím zateplení po obvodu balkónu, a to do výšky 100 mmn. V této oblasti bude stávající ETICS zcela odstraněn až na původní obvodovou stěnu. V rámci řešení soklu pak bude tato drážka nově zapravena dle detailu u obvodové stěny (výkres č. 27). vybourání a likvidace stávajících zábradlí v rozpočtu obsaženo v ceně nových zábradlí! 4.2 Vodorovné konstrukce Projekt řeší komplexní opravu a doplnění skladby podlah lodžií a teras bytových domů jedná se o ucelený systém hydrodrenážního systému s tenkovrstvou armovanou drenážní rohoží pro balkony a terasy s trojitým účinkem: odvod vody vniklé pod dlažbu v místě jejího poškození, odvětrání dlažby, zabránění defektům vzniklých kondenzací a následným tlakem vodních par na rub dlažby, oddělení dlažby od podkladu, zajištění nezávislosti dlažby na pohybech a pnutí podkladu. Systém musí zajistit ochranu dlažby před vápennými výkvěty a poškozením mrazem. Jde o systém plovoucí keramické dlažby na balkonech, terasách a lodžiích. Konstrukční výška systému max. 25 mm vč. dlažby. Požadovaný obsah uceleného systému: - Armovaná rohož pro tenkovrstvé lepení dlažby v exteriéru, materiál: PS - Páska pro překrytí spáry: šířka min. 25mm, samolepící, pro překrytí spáry mezi profily, stěnou a rohoží, zabraňuje pnutí v dlažbě přenesené z podkladu. - Pružná páska: šířka min. 150mm, samolepící, přemosťuje pnutí v místě napojení profilů a stěrkové izolace. - Systémová okapnička ukončující profil pro odvod srážkové vody z povrchu dlažby, odvádí vodu prosáklou pod povrch dlažby ven drenážními průřezy, materiál: hliník s barevným povrchem z práškové barvy, barva stříbrná. - Hydroizolační hmota: ochrana proti vlhkosti a izolace pod dlažby a obklady, nanášení válečkem i stěrkováním, bez rozpouštědel, pružně pevná, elastická, přemosťující trhliny, požadavek na obsah sestávající z bezředidlové akrylátové disperze o měrné váze 1 (1l=1kg), a reaktivního prášku na cementové bázi o sypké váze kolem 1,2kg/l. Minimální vrstva 3mm. - Flexibilní tekutá lepicí malta pro celoplošné lepení dlažby. Pro plnoplošné tenkovrstvé lepení keramických dlažeb s charakterem tekutého lože s variabilní úpravou konzistence. 2

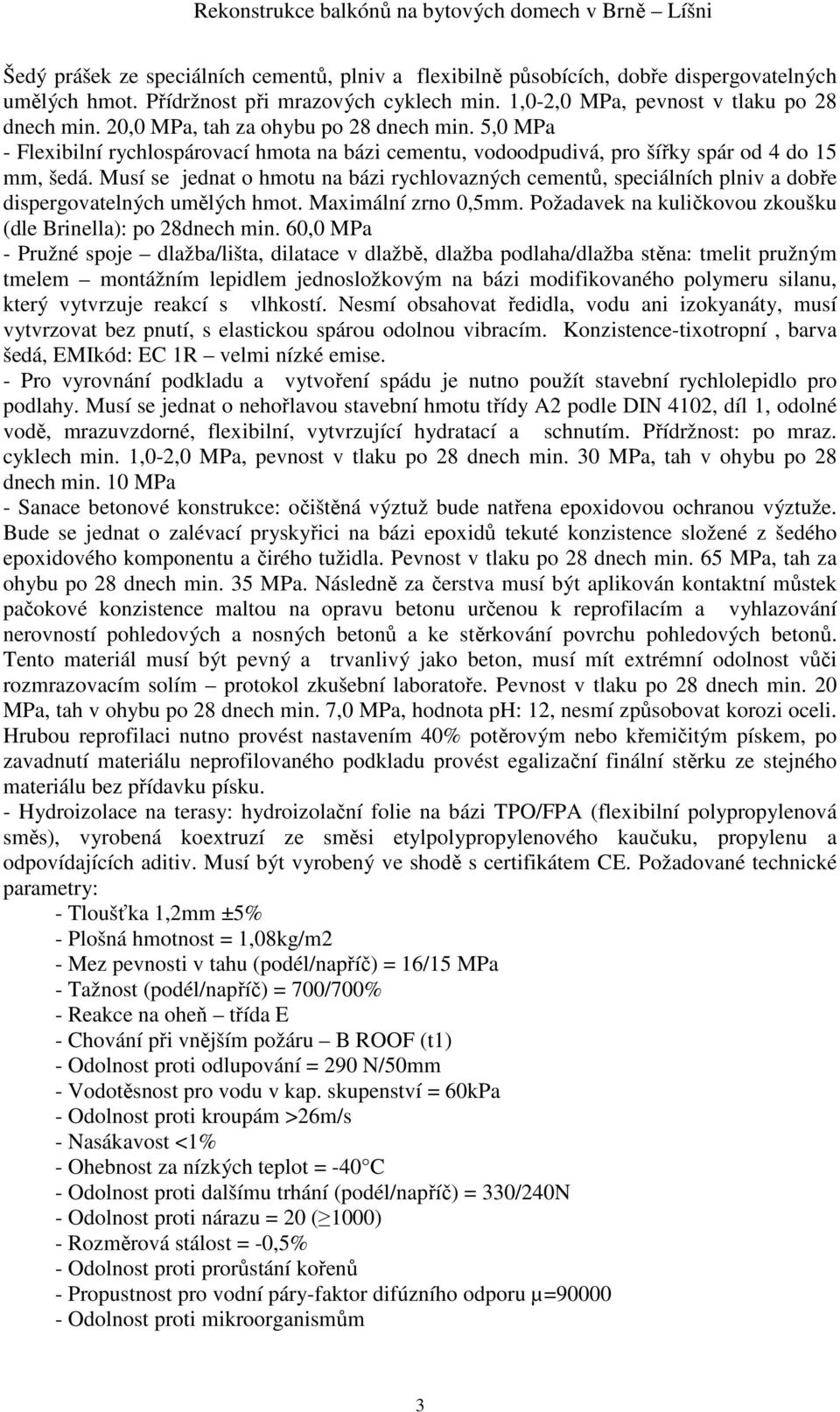

3 Šedý prášek ze speciálních cementů, plniv a flexibilně působících, dobře dispergovatelných umělých hmot. Přídržnost při mrazových cyklech min. 1,0-2,0 MPa, pevnost v tlaku po 28 dnech min. 20,0 MPa, tah za ohybu po 28 dnech min. 5,0 MPa - Flexibilní rychlospárovací hmota na bázi cementu, vodoodpudivá, pro šířky spár od 4 do 15 mm, šedá. Musí se jednat o hmotu na bázi rychlovazných cementů, speciálních plniv a dobře dispergovatelných umělých hmot. Maximální zrno 0,5mm. Požadavek na kuličkovou zkoušku (dle Brinella): po 28dnech min. 60,0 MPa - Pružné spoje dlažba/lišta, dilatace v dlažbě, dlažba podlaha/dlažba stěna: tmelit pružným tmelem montážním lepidlem jednosložkovým na bázi modifikovaného polymeru silanu, který vytvrzuje reakcí s vlhkostí. Nesmí obsahovat ředidla, vodu ani izokyanáty, musí vytvrzovat bez pnutí, s elastickou spárou odolnou vibracím. Konzistence-tixotropní, barva šedá, EMIkód: EC 1R velmi nízké emise. - Pro vyrovnání podkladu a vytvoření spádu je nutno použít stavební rychlolepidlo pro podlahy. Musí se jednat o nehořlavou stavební hmotu třídy A2 podle DIN 4102, díl 1, odolné vodě, mrazuvzdorné, flexibilní, vytvrzující hydratací a schnutím. Přídržnost: po mraz. cyklech min. 1,0-2,0 MPa, pevnost v tlaku po 28 dnech min. 30 MPa, tah v ohybu po 28 dnech min. 10 MPa - Sanace betonové konstrukce: očištěná výztuž bude natřena epoxidovou ochranou výztuže. Bude se jednat o zalévací pryskyřici na bázi epoxidů tekuté konzistence složené z šedého epoxidového komponentu a čirého tužidla. Pevnost v tlaku po 28 dnech min. 65 MPa, tah za ohybu po 28 dnech min. 35 MPa. Následně za čerstva musí být aplikován kontaktní můstek pačokové konzistence maltou na opravu betonu určenou k reprofilacím a vyhlazování nerovností pohledových a nosných betonů a ke stěrkování povrchu pohledových betonů. Tento materiál musí být pevný a trvanlivý jako beton, musí mít extrémní odolnost vůči rozmrazovacím solím protokol zkušební laboratoře. Pevnost v tlaku po 28 dnech min. 20 MPa, tah v ohybu po 28 dnech min. 7,0 MPa, hodnota ph: 12, nesmí způsobovat korozi oceli. Hrubou reprofilaci nutno provést nastavením 40% potěrovým nebo křemičitým pískem, po zavadnutí materiálu neprofilovaného podkladu provést egalizační finální stěrku ze stejného materiálu bez přídavku písku. - Hydroizolace na terasy: hydroizolační folie na bázi TPO/FPA (flexibilní polypropylenová směs), vyrobená koextruzí ze směsi etylpolypropylenového kaučuku, propylenu a odpovídajících aditiv. Musí být vyrobený ve shodě s certifikátem CE. Požadované technické parametry: - Tloušťka 1,2mm ±5% - Plošná hmotnost = 1,08kg/m2 - Mez pevnosti v tahu (podél/napříč) = 16/15 MPa - Tažnost (podél/napříč) = 700/700% - Reakce na oheň třída E - Chování při vnějším požáru B ROOF (t1) - Odolnost proti odlupování = 290 N/50mm - Vodotěsnost pro vodu v kap. skupenství = 60kPa - Odolnost proti kroupám >26m/s - Nasákavost <1% - Ohebnost za nízkých teplot = -40 C - Odolnost proti dalšímu trhání (podél/napříč) = 330/240N - Odolnost proti nárazu = 20 ( 1000) - Rozměrová stálost = -0,5% - Odolnost proti prorůstání kořenů - Propustnost pro vodní páry-faktor difúzního odporu µ= Odolnost proti mikroorganismům 3

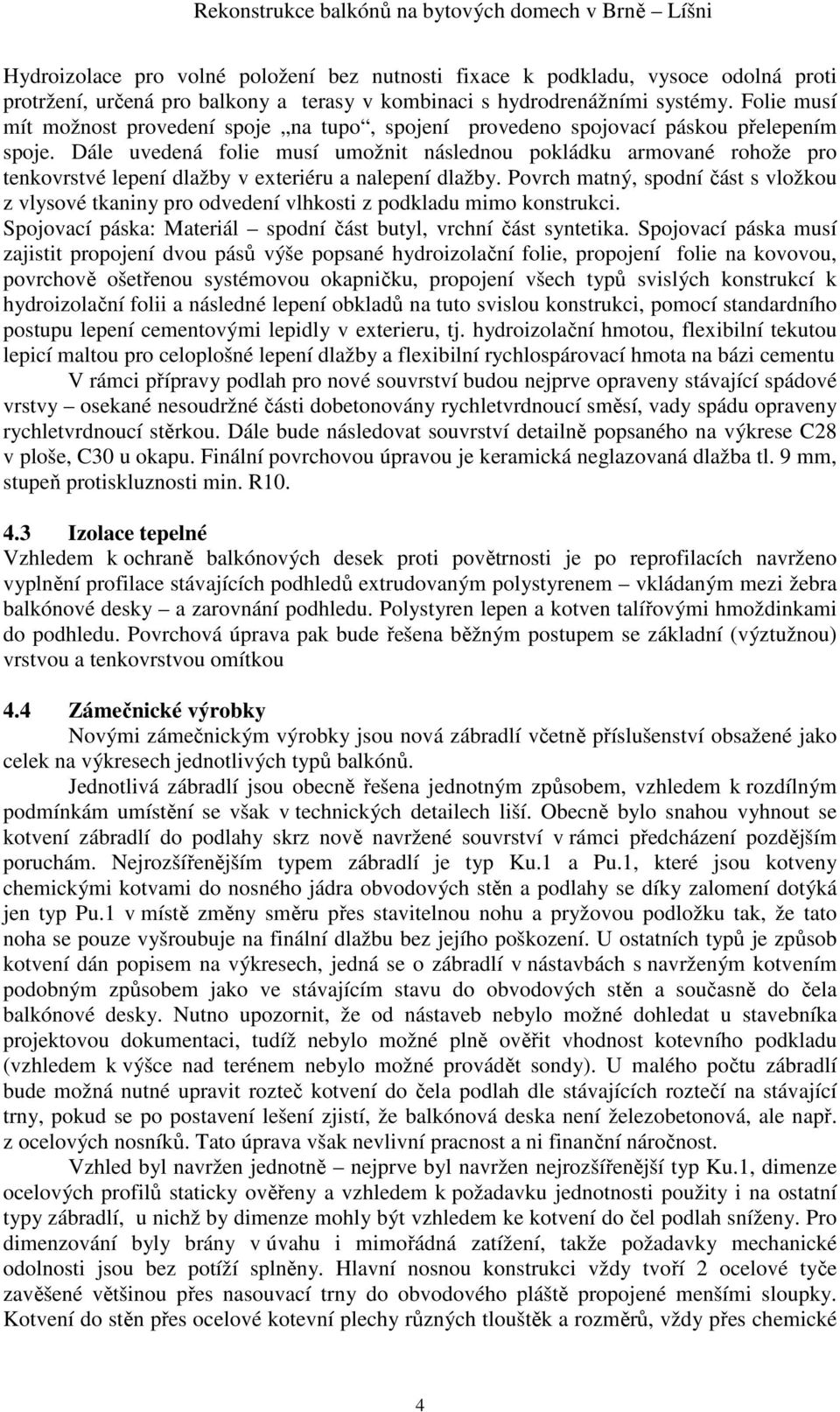

4 Hydroizolace pro volné položení bez nutnosti fixace k podkladu, vysoce odolná proti protržení, určená pro balkony a terasy v kombinaci s hydrodrenážními systémy. Folie musí mít možnost provedení spoje na tupo, spojení provedeno spojovací páskou přelepením spoje. Dále uvedená folie musí umožnit následnou pokládku armované rohože pro tenkovrstvé lepení dlažby v exteriéru a nalepení dlažby. Povrch matný, spodní část s vložkou z vlysové tkaniny pro odvedení vlhkosti z podkladu mimo konstrukci. Spojovací páska: Materiál spodní část butyl, vrchní část syntetika. Spojovací páska musí zajistit propojení dvou pásů výše popsané hydroizolační folie, propojení folie na kovovou, povrchově ošetřenou systémovou okapničku, propojení všech typů svislých konstrukcí k hydroizolační folii a následné lepení obkladů na tuto svislou konstrukci, pomocí standardního postupu lepení cementovými lepidly v exterieru, tj. hydroizolační hmotou, flexibilní tekutou lepicí maltou pro celoplošné lepení dlažby a flexibilní rychlospárovací hmota na bázi cementu V rámci přípravy podlah pro nové souvrství budou nejprve opraveny stávající spádové vrstvy osekané nesoudržné části dobetonovány rychletvrdnoucí směsí, vady spádu opraveny rychletvrdnoucí stěrkou. Dále bude následovat souvrství detailně popsaného na výkrese C28 v ploše, C30 u okapu. Finální povrchovou úpravou je keramická neglazovaná dlažba tl. 9 mm, stupeň protiskluznosti min. R Izolace tepelné Vzhledem k ochraně balkónových desek proti povětrnosti je po reprofilacích navrženo vyplnění profilace stávajících podhledů extrudovaným polystyrenem vkládaným mezi žebra balkónové desky a zarovnání podhledu. Polystyren lepen a kotven talířovými hmoždinkami do podhledu. Povrchová úprava pak bude řešena běžným postupem se základní (výztužnou) vrstvou a tenkovrstvou omítkou 4.4 Zámečnické výrobky Novými zámečnickým výrobky jsou nová zábradlí včetně příslušenství obsažené jako celek na výkresech jednotlivých typů balkónů. Jednotlivá zábradlí jsou obecně řešena jednotným způsobem, vzhledem k rozdílným podmínkám umístění se však v technických detailech liší. Obecně bylo snahou vyhnout se kotvení zábradlí do podlahy skrz nově navržené souvrství v rámci předcházení pozdějším poruchám. Nejrozšířenějším typem zábradlí je typ Ku.1 a Pu.1, které jsou kotveny chemickými kotvami do nosného jádra obvodových stěn a podlahy se díky zalomení dotýká jen typ Pu.1 v místě změny směru přes stavitelnou nohu a pryžovou podložku tak, že tato noha se pouze vyšroubuje na finální dlažbu bez jejího poškození. U ostatních typů je způsob kotvení dán popisem na výkresech, jedná se o zábradlí v nástavbách s navrženým kotvením podobným způsobem jako ve stávajícím stavu do obvodových stěn a současně do čela balkónové desky. Nutno upozornit, že od nástaveb nebylo možné dohledat u stavebníka projektovou dokumentaci, tudíž nebylo možné plně ověřit vhodnost kotevního podkladu (vzhledem k výšce nad terénem nebylo možné provádět sondy). U malého počtu zábradlí bude možná nutné upravit rozteč kotvení do čela podlah dle stávajících roztečí na stávající trny, pokud se po postavení lešení zjistí, že balkónová deska není železobetonová, ale např. z ocelových nosníků. Tato úprava však nevlivní pracnost a ni finanční náročnost. Vzhled byl navržen jednotně nejprve byl navržen nejrozšířenější typ Ku.1, dimenze ocelových profilů staticky ověřeny a vzhledem k požadavku jednotnosti použity i na ostatní typy zábradlí, u nichž by dimenze mohly být vzhledem ke kotvení do čel podlah sníženy. Pro dimenzování byly brány v úvahu i mimořádná zatížení, takže požadavky mechanické odolnosti jsou bez potíží splněny. Hlavní nosnou konstrukci vždy tvoří 2 ocelové tyče zavěšené většinou přes nasouvací trny do obvodového pláště propojené menšími sloupky. Kotvení do stěn přes ocelové kotevní plechy různých tlouštěk a rozměrů, vždy přes chemické 4

5 kotvy do železobetonového jádra stěn, popř. do pórobetonu u nástaveb. Výplň kladena z vnitřní strany opřena o ocelovou pásnici přivařenou bodově po 200 mm z vnitřní strany k nosnému rámu. Přítlak a fixace výplně navržena pomocí rámu svařeného z tyčového profilu L30x20x3 mm přiloženého z vnitřní strany a kotveného do pásnice do předvrtaných otvorů po 300 mm po celém obvodu. Kotvení navrženo šrouby M6 s půlkulatou hlavou zvenku. Vlastní výplň navržena z ocelového plechu tl. 3 mm s kosočtverečnými oky o největších rozměrech cca 25x62 mm. Madlo je řešeno z ocelové tyče osazené naplocho přes krátké sloupky umístěné v rozteči odpovídající sloupkům nosného rámu. Rozměry uvedené podrobně na jednotlivých výkresech. Ocelová zábradlí budou vyrobena jako kompletní výrobek z běžné konstrukční oceli včetně všech předvrtaných otvorů pro kotvení a jako takový pak žárově pozinkována. Vzhledem k nebezpečí koroze jsou dodatečné zásahy do pozinkovaného celku nepřípustné. U některých typů balkónů bylo nutné dodržet vzhledem ke konstrukci příčných stěn stávající odsazení od čela balkónové desky, přičemž by ale nebyl dodržen požadavek ČSN Ochranná zábradlí na max. předsazení zábradlí od čela desky 50 mm, proto u typů Pu.2, Pu.3, Pu.5 a Pu.6 bylo navrženo v případě potřeby při nedodržení tohoto požadavku předsazením okapové hrany na okraji osadit ocelový úhelník 50x50x5 mm a tím zajistit dodržení normového požadavku. Poznámka: Některé typy zábradlí je opakují jako zrcadlové obrazy, před výrobou je proto třeba důkladně spočítat počty běžných a zrcadlových kusů. 4.5 Klempířské výrobky V rámci klempířských prací budou demontována stávající oplechování okapnice z pozinkovaného plechu r.š. do 250 mm. Novým klempířským výrobkem budou nové okapnice hliníkový systémový drenážní profil s odvodňovacími drážkami. V Olomučanech dne vypracoval : Ing. Jiří Šlanhof 5
