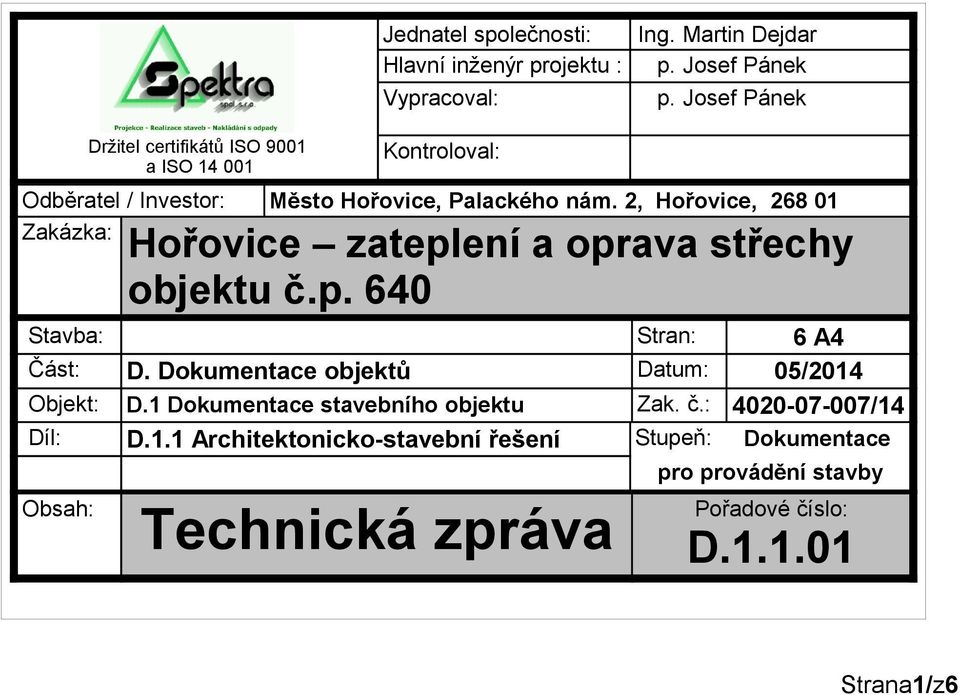

1 Jednatel společnosti: Hlavní inženýr projektu : Vypracoval: Ing. Martin Dejdar p. Josef Pánek p. Josef Pánek Držitel certifikátů ISO 9001 a ISO Kontroloval: Odběratel / Investor: Město Hořovice, Palackého nám. 2, Hořovice, Zakázka: Hořovice zateplení a oprava střechy objektu č.p. 640 Stavba: Stran: 6 A4 Část: D. Dokumentace objektů Datum: 05/2014 Objekt: D.1 Dokumentace stavebního objektu Zak. č.: /14 Díl: D.1.1 Architektonicko-stavební řešení Stupeň: Dokumentace Obsah: Technická zpráva pro provádění stavby Pořadové číslo: D Strana1/z6

2 Spektra spol. s r.o. Beroun zakázka : Hořovice zateplení a oprava střechy objektu č.p. 640 stupeň : Dokumentace DPS zak. číslo : /14 část : D. Dokumentace objektů objekt : D.1 Dokumentace stavebního objektu díl : D.1.1 Architektonicko-stavební řešení obsah : D TECHNICKÁ ZPRÁVA D TECHNICKÁ ZPRÁVA Beroun, květen 2014 Vypracoval: Josef Pánek Strana2/z6

3 Architektonicko-stavební řešení Charakteristika a účel stavby Jedná se o zateplení a stavební úpravy (opravy) stávající ploché jednoplášťové střechy a stavebních objektů (tzv. hodinová věž, výstupní objekt, sklobetonové světlíky, komínová tělesa, atd.) na této střeše objektu č.p. 640 v Hořovicích. Vlastní objekt je cca 80 let starý (vystavěn před II. světovou válkou). Již tehdy sloužil k výkonu veřejné správy, a to jako bývalý okresní úřad a soud. V šedesátých až osmdesátých letech následovalo využití jako školní zařízení a kanceláře bankovního ústavu. V posledních letech slouží opět jako administrativní budova pro výkon veřejné správy městského úřadu v Hořovicích. Konstrukční provedení stávající stav Z konstrukčního hlediska se jedná o budovu zděnou, s třemi nadzemními podlažími, jedním podzemním podlažím a částečným sklepem. Stropní konstrukce a to včetně stropních konstrukcí střešních nástaveb (hodinová věž a výstupní objekt), jsou provedeny jako železobetonové monolitické trámové stropní desky. Půdorys objektu je prakticky obdélníkový a promítá se takto i do půdorysu stávající ploché jednoplášťové střechy. Ve stropních deskách nad posledním (3.N.P.) podlažím jsou ve dvou místech situovány původní světlíky provedené ze sklobetonu (luxfery a žel. beton. žebra). Třetí světlík stejné konstrukce je proveden na stropě výstupního objektu. Tento světlík je z důvodů zatékání přelepen živičnými pásy a světlík nad vnitřním atriem je ze stejného důvodu zakrytý dřevěnou trámkovou konstrukcí sedlového tvaru a zasklenou drátoskly. Prakticky celý obvod střechy je lemován oplechovanou železobetonovou atikou výšky cca 450 mm, která je na východním a západním průčelí přerušena a v těchto místech vybíhající rizality jsou lemovány pouze tzv. závětrnou lištou. Vlastní střecha je tvořena stávajícím souvrstvím ve složení: živičné pásy (cca 5 vrstev-vrchní s posypem) struskocementová mazanina tl. 30 mm spádová a tepelně izolační vrstva škváry tl mm asfaltový nátěr železobetonová monolitická stropní deska štuková omítka a interiérový nátěr Plocha střechy je rozdělena do 8 spádových polí, které jsou odvodněny poměrně úzkými vtoky napojenými na vnitřní svody deš tové kanalizace. Výstupní objekt je vyzdívaný do železobetonového monolitického skeletu. V obvodových stěnách se nachází větší prosklené plochy, vyplněné ocelovými okny s jednoduchým zasklením. Výstupní dveře a dveře do skladu jsou dřevěné, vlysové, nepůvodní. Střecha je obdobného složení jako hlavní střecha. Je o mírném jednostranném sklonu s odvodem dešťové vody do podokapního žlabu se svodem na velkou střechu. V této střeše je proveden jeden již výše uvedený sklobetonový světlík, který je z důvodů zatékání přelepen živičnými pásy. Okraje střechy jsou lemovány závětrnou plechovou lištou. Objekt tzv. hodinové věže (v horní části byl dříve umístěn hodinový stroj a v prosklených částech bývaly do čtyřech stran osazeny hodinové ciferníky) je zděný, prakticky ve všech čtyřech stěnách jsou umístěny ocelohliníkové rámy s prosklením a zaplechováním jednotlivých částí. Vstup do věže je z úrovně střechy plechovými dveřmi v úhelníkové Strana3/z6

4 zárubni. Střecha věže je tvořena nosnou železobetonovou deskou, na které je zřejmě provedena spádová struskobetonová mazanina a krytinu tvoří (nutno ověřit při realizaci) zřejmě falcovaná plechová krytina z pozink. plechu. Odvodnění je provedeno celoobvodovým podopkapním žlabem a jedním svodem na úroveň velké střechy. Na této střeše je osazen ocelový stojan s amplióny městského rozhlasu. Součástí všech tří úrovní střechy jsou rozvody hromosvodu, vč. jímacích tyčí a napojení na svislé fasádní svody. Na střeše se nachází rovněž většinou litinové popř. plechové odvětrávací potrubí splaškové kanalizace, zděná komínová tělesa nezjištěného účelu a současného využití. Na střeše se rovněž vyskytují neuspořádané rozvody slaboprodu (internet a satelit) a jedna klimatizační jednotka. Konstrukční provedení navrhovaný stav Demolice a demontáže V rámci navržených oprav a zateplení střechy, budou provedeny následující bourací práce a demontáže: Demontáž všech stávajících oken a dveří výstupního objektu a hodinové věže Demontáž celé soustavy hromosvodu, mimo vnější svislé svody na hlavních fasádách Demontáž stávajícího sedlového světlíku s drátosklem Demontáž živičných pásů stávajícího zakrytí světlíku na výstupním objektu a očištění skleněných tvárnic ředidlem Oklepání nesoudržných částí veškerých vnějších omítek na výstupním objektu, na hodinové věži a na komínových tělesech Demontáž oplechování atik, závětrných lišt, parapetů oken, okapnic a žlabových háků, žlabů a svodů Demontáž odvětrávacích litinových a plechových potrubí v úrovni střechy Demontáž stojanu a ampliónů městského rozhlasu (budou po provedení nové střechy zpětně namontovány) a konzol antén internetu a satelitu. Pro výše uvedené práce bude zvolena klasická technologie postupného rozebírání jednotlivých částí konstrukce za použití běžné mechanizace a lešení. Při bourání a demontážích bude postupováno pomalu s důkladným promyšlením postupu bourání, před vybouráním dotčené části konstrukce bude provedena sonda pro ověření skutečného provedení a technického stavu bourané konstrukce. Při bourání a demontážích výše uvedených prvků a konstrukcí je nutné ochránit celistvost a vodotěsnost stávající hydroizolace, tzn. zabezpečit stávající živičné pásy před proseknutím a pod. Živičné hydroizolační pásy budou na střeše ponechány (budou následně plnit funkci parozábrany), ale před položením nové tepelné izolace z polystyrenových desek budou v hydroizolačních pásech prořezány případné vzduchové bubliny a řezy budou zpětně přelepeny záplatami. Strana4/z6

5 Opravy a zateplení obvodových stěn nadstřešních objektů Výstupní objekt bude v celém rozsahu vnějších povrchů opatřen kontaktním zateplovacím systémem s tepelným izolantem z fasádních polystyrenových desek tl. 120 mm (u stěn vytápěného schodišťového prostoru) a tl. 50 mm u zbývajících stěn, a to pro možnost aplikace jednotné finální stěrkové omítky. Kontaktní zateplovací systém (KZS) bude proveden dle ETICS, ČSN a ČSN Před lepením tepelněizolačních desek bude provedeno vyspravení oklepaných míst nesoudržných částí omítky jádrovou vápenocementovou maltou. KZS bude proveden lepením a mechanickým kotvením desek, bude provedeno vyrovnání a vyztužení povrchu cementovou stěrkou a skelnou tkaninou (perlinkou) a na přebroušený a napenetrovaný podklad bude v konečné fázi aplikována probarvená silikonová stěrka zrnitosti 1,5 mm. Barevný odstín finální stěrky bude určen investorem při realizaci. Vzhledem ke zvýšené tepelné zátěži osluněných částí fasády, se předpokládají světlejší tóny. V rámci oprav tohoto objektu budou osazeny ve stávajících otvorech nová okna a dveře. Tyto výplně budou provedeny z okeních a dveřních hliníkových profilů v bílém provedení. Zasklení bude tepelněizolačními dvojskly viz. výkaz oken a dveří. Vnitřní parapety budou z poplastované dřevotřísky, vnější budou oplechovány parapetním titanzinkovým plechem. Při osazení nových výplní budou zednicky začištěna vnitřní ostění a nadpraží. Hodinová věž nebude na obvodových stěnách zateplena KZS, ale stěny budou po opravě nesoudržných míst vápenocementovou maltou přetaženy zpevňující cementovou stěrkou s výztužnou skelnou tkaninou (perlinkou). Po vyrovnání, přebroušení a penetraci bude povrch opatřen stejnou finální silikonovou stěrkou o zrnitosti 1,5 mm, jako výstupní objekt. Stávající výplně otvorů budou nahrazeny novými prvky, provedenými rovněž z hliníkových profilů s povrchovou úpravou v bílé barvě. Prosklené části budou zaskleny bezpečnostním jednosklem s matově ledovým povrchem (neprůhlednost). Stávající vstupní plechové dveře budou nahrazeny rovněž novými dveřmi, které z důvodů instalace tepelné izolace v tl. 200 mm budou na výšku sníženy a budou spíše vstupním vlezem než dveřmi. Pro jejich instalaci se navrhuje rovněž provedení zděného předělu mezi střechou a vnitřní podlahou. Navrhuje se provedení jedné řady z tvárnic YTONG tl. 300 mm. Komíny budou po očištění od nesoudržných omítek, odbourání a novém vyzdění rozpadajícího se cihelného zdiva, opatřeny novou ukončující betonovou hlavou a nahozeny vápenocementovou maltou. Konečná úprava bude opět cementovou stěrkou s výztužnou perlinkou a finální jemnozrnnou stěrkou. Úprava světlíků Stávající sklobetonové světlíky budou zachovány. Pro zajištění jejich vodotěsnosti a zachování prosvětlovací funkce, se navrhuje provést jejich přestřešení novými pásovými střešními makrolonovými světlíky s obloukovým zasklením. Podsady světlíků budou provedeny jako atypické výrobky z ocelového lakovaného plechu tl. 3 mm a zateplení extrud. polystyrenem nebo polyuretanem tl. 100 mm. Vrchní příruba podsady musí být po dokončení tepelné izolace a hydroizolace vlastní střechy min. 150 mm nad konečným povrchem. Rozměry podsad světlíků je nutné ověřit a upravit dle skutečnosti zjištěné při Strana5/z6

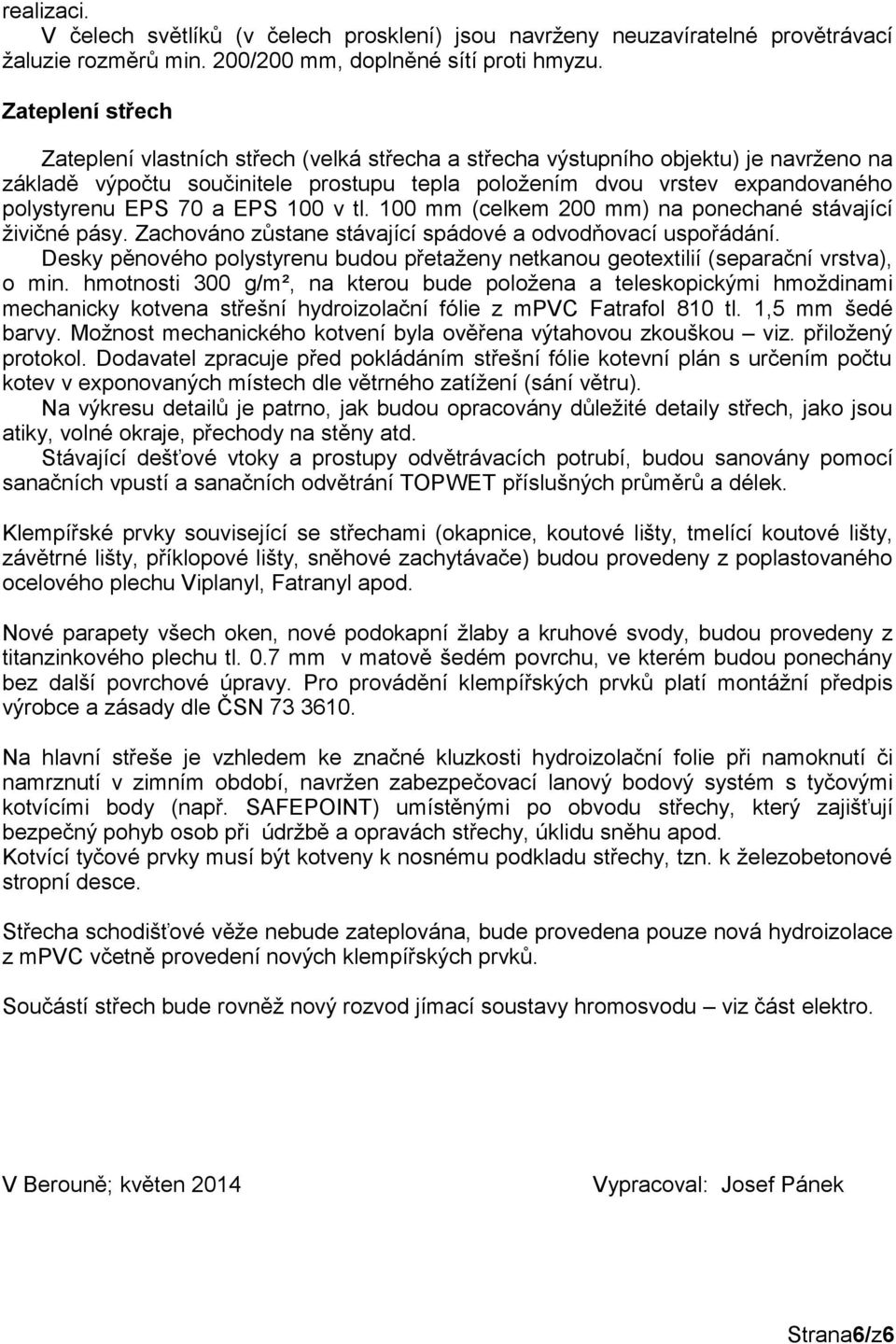

6 realizaci. V čelech světlíků (v čelech prosklení) jsou navrženy neuzavíratelné provětrávací žaluzie rozměrů min. 200/200 mm, doplněné sítí proti hmyzu. Zateplení střech Zateplení vlastních střech (velká střecha a střecha výstupního objektu) je navrženo na základě výpočtu součinitele prostupu tepla položením dvou vrstev expandovaného polystyrenu EPS 70 a EPS 100 v tl. 100 mm (celkem 200 mm) na ponechané stávající živičné pásy. Zachováno zůstane stávající spádové a odvodňovací uspořádání. Desky pěnového polystyrenu budou přetaženy netkanou geotextilií (separační vrstva), o min. hmotnosti 300 g/m², na kterou bude položena a teleskopickými hmoždinami mechanicky kotvena střešní hydroizolační fólie z mpvc Fatrafol 810 tl. 1,5 mm šedé barvy. Možnost mechanického kotvení byla ověřena výtahovou zkouškou viz. přiložený protokol. Dodavatel zpracuje před pokládáním střešní fólie kotevní plán s určením počtu kotev v exponovaných místech dle větrného zatížení (sání větru). Na výkresu detailů je patrno, jak budou opracovány důležité detaily střech, jako jsou atiky, volné okraje, přechody na stěny atd. Stávající dešťové vtoky a prostupy odvětrávacích potrubí, budou sanovány pomocí sanačních vpustí a sanačních odvětrání TOPWET příslušných průměrů a délek. Klempířské prvky související se střechami (okapnice, koutové lišty, tmelící koutové lišty, závětrné lišty, příklopové lišty, sněhové zachytávače) budou provedeny z poplastovaného ocelového plechu Viplanyl, Fatranyl apod. Nové parapety všech oken, nové podokapní žlaby a kruhové svody, budou provedeny z titanzinkového plechu tl. 0.7 mm v matově šedém povrchu, ve kterém budou ponechány bez další povrchové úpravy. Pro provádění klempířských prvků platí montážní předpis výrobce a zásady dle ČSN Na hlavní střeše je vzhledem ke značné kluzkosti hydroizolační folie při namoknutí či namrznutí v zimním období, navržen zabezpečovací lanový bodový systém s tyčovými kotvícími body (např. SAFEPOINT) umístěnými po obvodu střechy, který zajišťují bezpečný pohyb osob při údržbě a opravách střechy, úklidu sněhu apod. Kotvící tyčové prvky musí být kotveny k nosnému podkladu střechy, tzn. k železobetonové stropní desce. Střecha schodišťové věže nebude zateplována, bude provedena pouze nová hydroizolace z mpvc včetně provedení nových klempířských prvků. Součástí střech bude rovněž nový rozvod jímací soustavy hromosvodu viz část elektro. V Berouně; květen 2014 Vypracoval: Josef Pánek Strana6/z6
