1 CV-04-P Parkovací zařízení Montážní návod Před montáží tohoto systému si důkladně přečtěte tento návod! 1

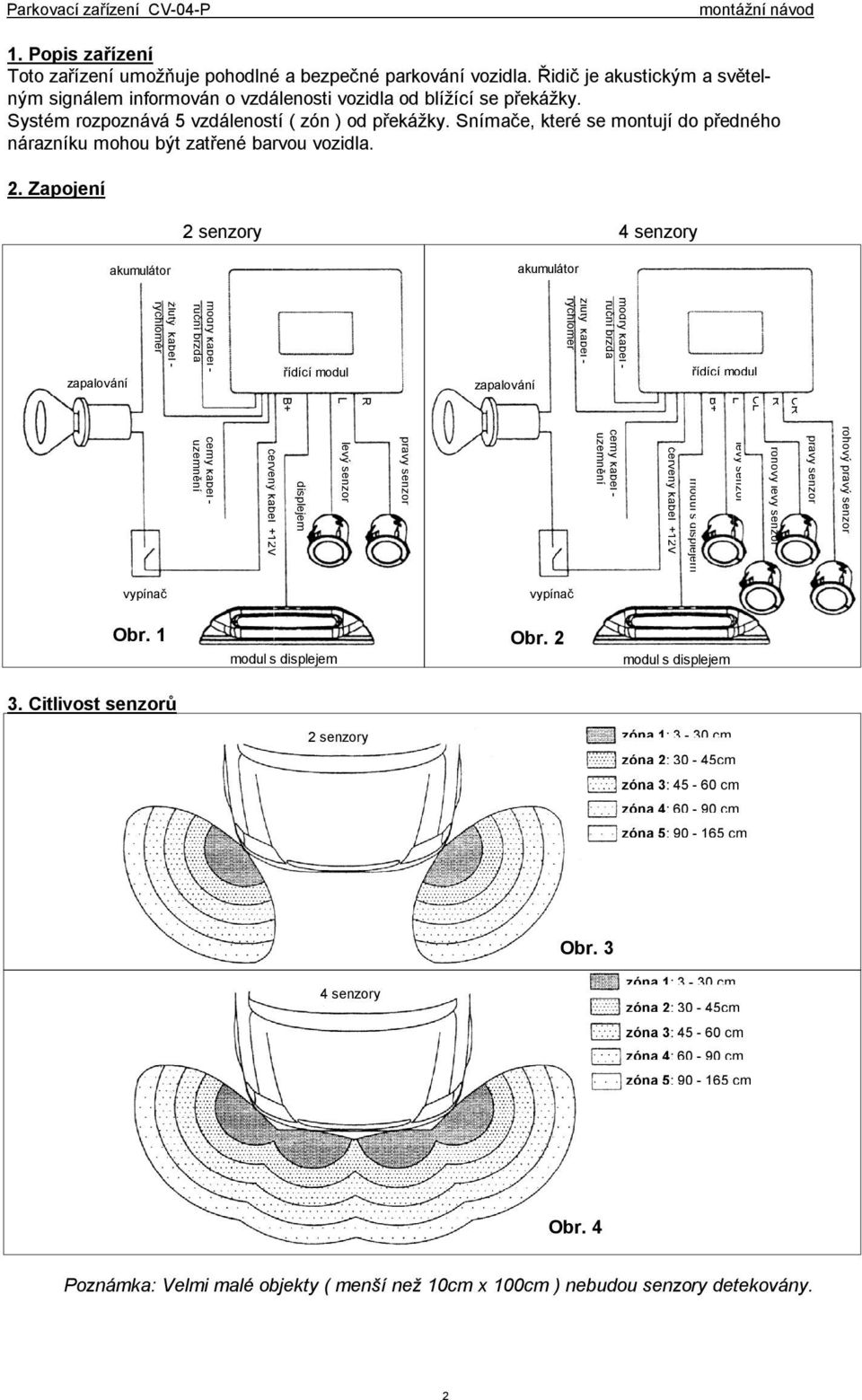

2 CV-04-P 1. Popis zařízení Toto zařízení umožňuje pohodlné a bezpečné parkování vozidla. Řidič je akustickým a světelným signálem informován o vzdálenosti vozidla od blížící se překážky. Systém rozpoznává 5 vzdáleností ( zón ) od překážky. Snímače, které se montují do předného nárazníku mohou být zatřené barvou vozidla. 2. Zapojení 2 y 4 y akumulátor akumulátor zapalování žlutý kabel - rychloměr modrý kabel - ruční brzda řídící modul zapalování žlutý kabel - rýchlomer modrý kabel - ruční brzda řídící modul CR R CL L B+ R L B+ rohový pravý pravý rohový levý levý červený kabel +12V černý kabel - uzemnění pravý levý modul s displejem červený kabel +12V černý kabel - uzemnění vypínač vypínač Obr. 1 Obr Citlivost ů 2 y zóna 1: 3-30 cm zóna 2: 30-45cm zóna 3: cm zóna 4: cm zóna 5: cm Obr. 3 4 y zóna 1: 3-30 cm zóna 2: 30-45cm zóna 3: cm zóna 4: cm zóna 5: cm Obr. 4 Poznámka: Velmi malé objekty ( menší než 10cm x 100cm ) nebudou y detekovány. 2

Zapojení 2 y 4 y akumulátor akumulátor zapalování žlutý kabel - rychloměr modrý kabel - ruční brzda řídící modul zapalování žlutý kabel - rýchlomer modrý kabel - ruční brzda řídící modul CR R CL L B+

3 Vertikální citlivost ů Z1: 3-30 cm Z2: cm Z1 Z2 Z3 Z4 Z5 Orientace u Obr. 6 Z3: cm Z4: cm Z5: cm Obr. 5 horizontální pozice označením dolu 4. Instaláace modulu s displejem modul s displejom čelní sklo vzdálenosti A/B/C musí být stejné pozice rohového nárazníku Obr. 7 A B C 5. Instalace ů Obr. 8 Obr. 9 je příliš nízko směřuje do země méně než 45cm detekce Obr. 10 Obr. 11 detekce správná pozice správná orientace nesprávná orientace u dejte pozor na poškození ů více než 45cm detekce 3

Instaláace modulu s displejem modul s displejom čelní sklo vzdálenosti A/B/C musí být stejné pozice rohového nárazníku Obr.

4 6. Postup instalace pro 2 y Instalace se může odlišovat dle různých typů vozidel a i dle různých tvarů zadních nárazníků. a., Vyměřete si místo pro navrtání otvorů pro y: 20-35cm z levého i pravého rohu nárazníku a nejméně 45cm od země. ( obr.7 až obr.11 ) Dôůežité: Je nutné umístnit y minimálně 45cm nad vozovku, aby ste předešli falešné detekci objektů. b., Vyvrtejte dva 20mm otvory do nárazníku na předem vyměřená místa. c., Vložte y do navrtaných otvorů a ujistěte se, že jsou y správně orientovány. ( označením musí směřovat dolů - obr. 6 ) d., Připojte k ům kabeláž, zajistěte kabely z vnitřní strany nárazníku a připojte k hlavnímu modulu. Dejte pozor, aby ste y mezi sebou navzájem nezaměnili. ( obr.1 ) 7. Postup instalace pro 4 y a., Označte si místa pro navrtání otvorů pro krajní y, měli by být umístněny v rozích předního nárazníku. ( obr.7 ) b., Vyměřte místa pro zbývyjící dva y tak, aby všechy 4 y byly od seba stejně vzdáleny a byly umístněny na jedné horizontální přímce vzdálené min.45cm od země. ( obr.7 ) Důležité: Je nutné umístnit všechny y minimálně 45cm nad vozovku, aby ste předešli falešné detekci objektů. c., Vyvrtejte čtyři 20mm otvory do nárazníku na předem vyměřená místa. d., Vložte y do navrtaných otvorů a ujistěte se, že jsou y správně orientovány. ( označením musí směřovat dolů - obr. 6 ) e., Připojte k ům kabeláž, zajistěte kabely z vnitřní strany nárazníku a připojte k hlavnímu modulu. Dejte pozor, aby ste y mezi sebou navzájem nezaměnili. ( obr.2 ) 8. Postup instalace hlavního modulu a., na upevnění hlavního modulu použijte úchyt v tvaru písmena "L". b., Najděte vhodné místo pro montáž modulu tak, aby nebyl zbytečně daleko od modulu s displejem, aby byl chráněn vůči venkovním vlivům a umístněte jej konektory dolů, aby do modulu nenatekla voda. c., Připojte kabeláž a zapojte konektor napájení do hlavního modulu. 9. Postup instalace hlavního vypínače a., Najděte vhodné místo pro hlavní vypínač v interiéru vozidla. b., Navrtejte otvor velikosti vypínače a osaďte hlavní vypínač. ( obr.12 ) Obr. 12 hlavní vypínač navrtaný otvor 4

, Vložte y do navrtaných otvorů a ujistěte se, že jsou y správně orientovány. ( označením musí směřovat dolů - obr. 6 ) d.

5 10. Postup instalace modulu s displejem a., Umístněte držák modulu s displejem na vhodné místo na čelním skle vozidla, doporučujeme umístnit do středu čelního skla či nejbližší k přístrojové dosce vozidla. ( obr.7 a obr.13 ) Na uchycení držáku použijte přiloženou oboustrannou lepící pásku. b., Dotáhněte kabeláž od modulu s displejem pod přístrojovou desku k řídící jednotce zařízení. c., Připojte kabeláž k řídící jednotce. d., Osaďte do držáku. ( obr.13 ) čelní sklo západka pro uchycení displeje kabeláž držák modulu s displejem Obr Testování správné funkce zařízení a., otočte klíčkem zapalování do polohy ACC a zapněte hlavní vypínač, rozsvíti se dioda na modulu s displejem a všechy indikační kontrolky se rozsvítí na cca 0,5 sekundy b., přibližujte větší rovný předmět ( min. 10cm X 100cm ) k nárazníku vozidla a sledujte modul s displejem c., tímto způsobem postupně otestujte všechny y 12. Detekce rychlosti ( žlutý kabel ) Detekce rychlosti je funkční pouze pokud je k zařízení připojený signál z elektronického rychlometru. 12V 0V 5V 0V 12V 5V 0V Detekce rychlosti nefunguje za pomoci signálu z otáčkoměru. 5

13 ) Na uchycení držáku použijte přiloženou oboustrannou lepící pásku. b., Dotáhněte kabeláž od modulu s displejem pod přístrojovou desku k řídící jednotce zařízení. c.

6 13. nastavení trimru VR3 ( nastavení vypnutí rychlostí ) Pootočením trimru VR3 proti směru hodinových ručiček ( směr + ) dosáhneme odpojení zařízení pri nižší rychlosti vozidla. Pootočením trimru VR3 po směru hodinových ručiček ( směr - ) dosáhneme odpojení zařízení při vyšší rychlosti vozidla. VR3 trimry pro nastavení VR2 14. Signál ruční brzdy ( modrý kabel ) Pokud spínač ruční brzdy spíná kostru, propojte ( přepájkujte ) propojku J11. Pokud spínač ruční brzdy spíná (+), propojte ( prespájkujte ) propojku J10. J11 J10 6

Pootočením trimru VR3 po směru hodinových ručiček ( směr - ) dosáhneme odpojení zařízení při vyšší rychlosti vozidla.

7 12. Řešení problémů Příznaky Možné príčiny Odstranění závady, kontrola po zapnutí zařízení zařízení nemá napájení ujistěte se, že červený a černý kabel jsou zase nerozsvítí žádná pojeny správně LED dioda, i když je ujistěte se, že napájecí konektor je správně předmět v zóně detek- zasunutý do hlavního modulu ce ujistěte se, zda některý z napájecích kabelů není prerušen vadný ujistěte se, že je konektor modulu s displejem správěe zasunutý do hlavního modulu ujistěte se, zda není přerušená kabeláž od modulu s displejem systém detekuje faleš- nesprávná orientace sen- ujistěte se, že jsou y správně orientované objekty zorů - detekují vozovku ny ( obr.4 ) y směřujú do vozov- ujistěte se, že y nesměřují dolů ky y jsou namontovány ujistěte se, že jsou y namontovány min. příliš nízko 45 cm nad vozovkou vadný ověřte použitím nového u couvání z kopce porucha u, jeden ze ů je odpo- ujistěte se, že jsou všechny konektory ů všechny LED diody se jen od hlavního modulu správně zasunuté do hlavního modulu rozsvítí a blikají, ale jeden ze ů je vadný ověřte použitím nového u neozývá se žádný tón vadný hlavní modul ověřte použitím nového hlavního modulu 7

konektor modulu s displejem správěe zasunutý do hlavního modulu ujistěte se, zda není přerušená kabeláž od modulu s displejem systém detekuje faleš- nesprávná orientace sen- ujistěte se, že jsou y
