Vodìvzdorné svítidlo pro mnoho použití. v oblasti veøejného osvìtlení. v atraktivním designovém provedení. a s ideální svìtelnou charakteristikou.

Transkript

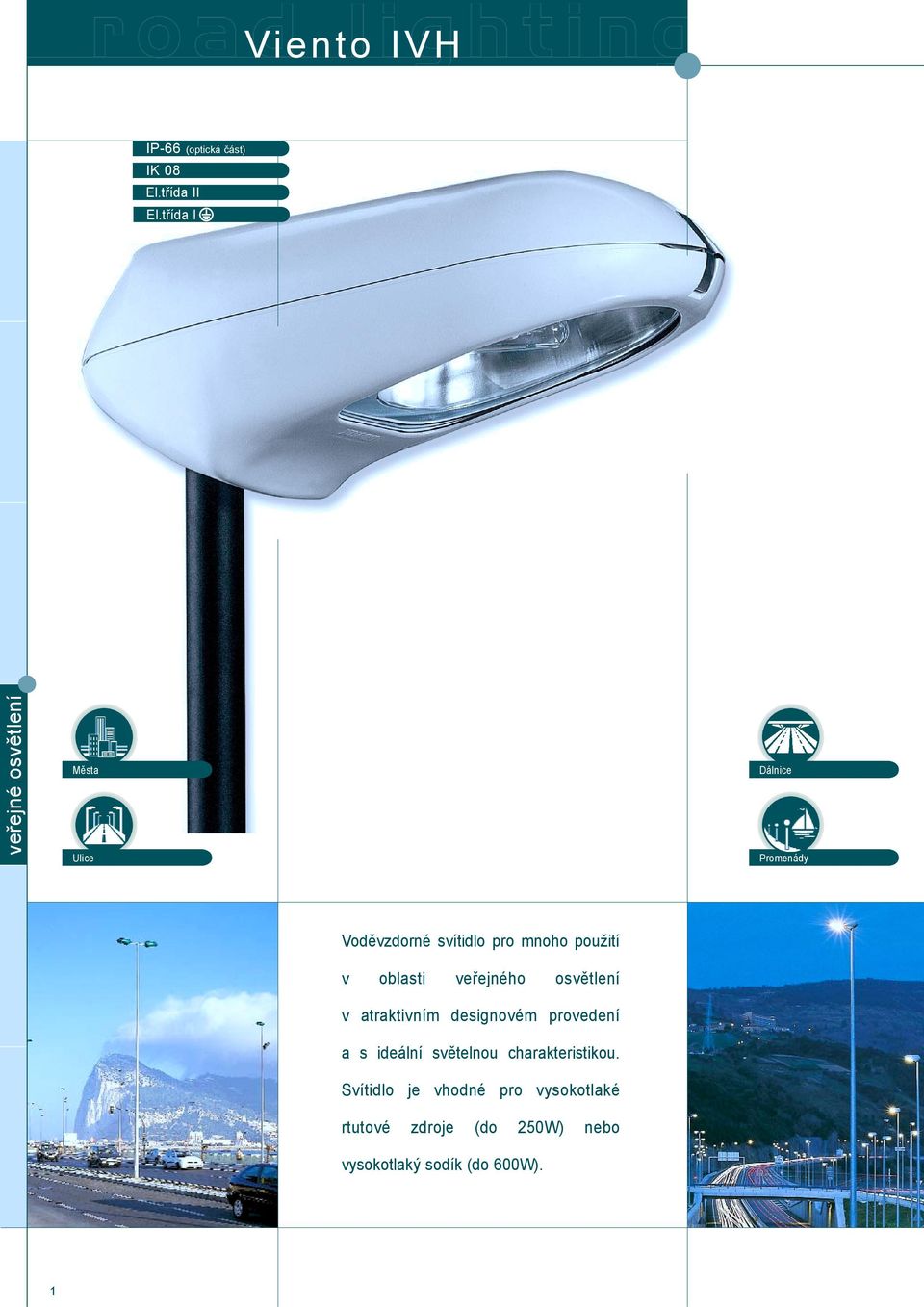

1 Viento IVH IP-66 (optická èást) IK 08 El.tøída II El.tøída I Mìsta Ulice Dálnice Promenády Vodìvzdorné svítidlo pro mnoho použití v oblasti veøejného osvìtlení v atraktivním designovém provedení a s ideální svìtelnou charakteristikou. Svítidlo je vhodné pro vysokotlaké rtutové zdroje (do 250W) nebo vysokotlaký sodík (do 600W). 1

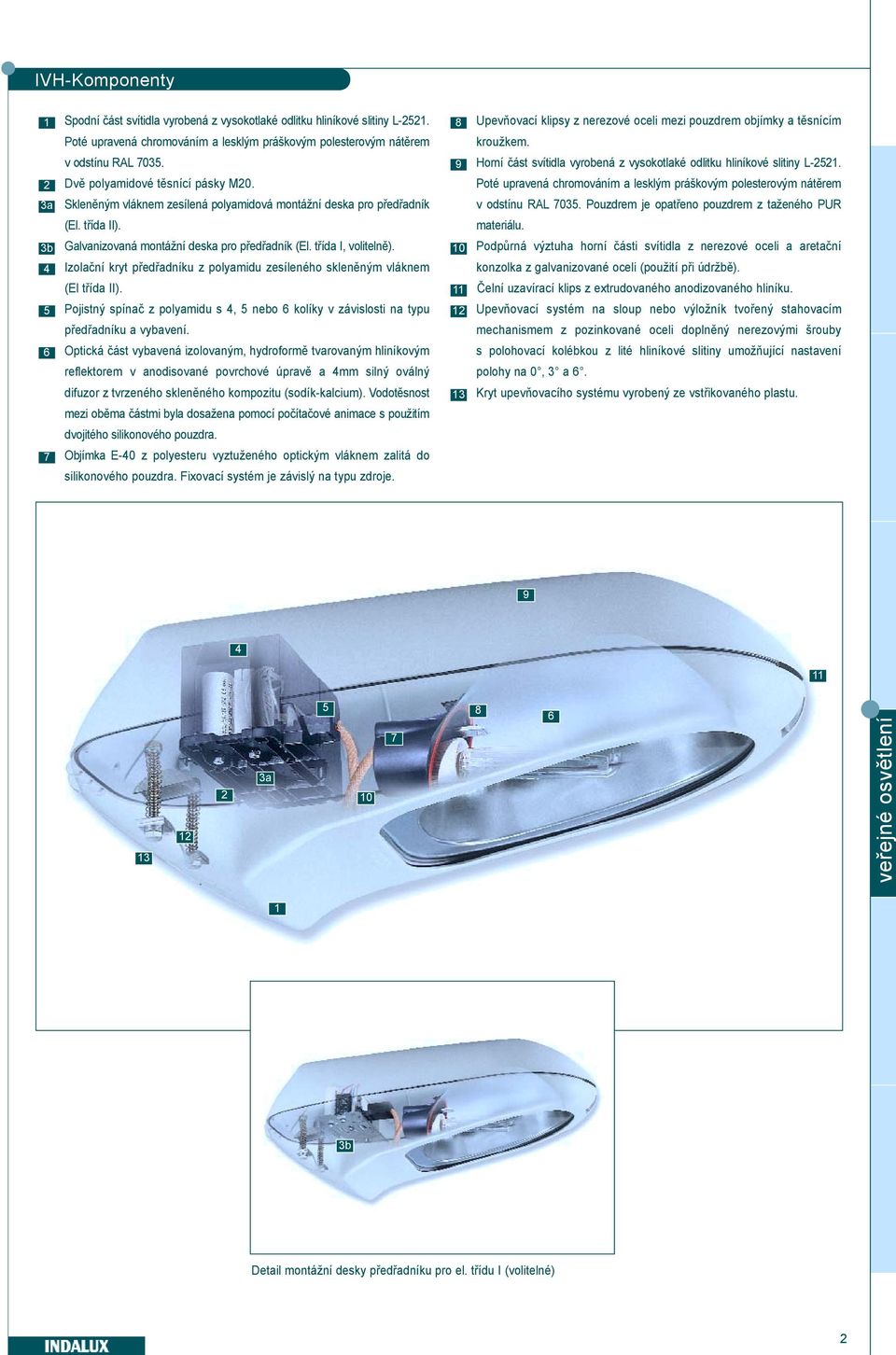

2 IVH-Komponenty 1 2 3a 3b Spodní èást svítidla vyrobená z vysokotlaké odlitku hliníkové slitiny L Poté upravená chromováním a lesklým práškovým polesterovým nátìrem v odstínu RAL Dvì polyamidové tìsnící pásky M20. Sklenìným vláknem zesílená polyamidová montážní deska pro pøedøadník (El. tøída II). Galvanizovaná montážní deska pro pøedøadník (El. tøída I, volitelnì). Izolaèní kryt pøedøadníku z polyamidu zesíleného sklenìným vláknem (El tøída II). Pojistný spínaè z polyamidu s 4, 5 nebo 6 kolíky v závislosti na typu pøedøadníku a vybavení. Optická èást vybavená izolovaným, hydroformì tvarovaným hliníkovým reflektorem v anodisované povrchové úpravì a 4mm silný oválný difuzor z tvrzeného sklenìného kompozitu (sodík-kalcium). Vodotìsnost mezi obìma èástmi byla dosažena pomocí poèítaèové animace s použitím dvojitého silikonového pouzdra. Objímka E-40 z polyesteru vyztuženého optickým vláknem zalitá do silikonového pouzdra. Fixovací systém je závislý na typu zdroje Upevòovací klipsy z nerezové oceli mezi pouzdrem objímky a tìsnícím kroužkem. Horní èást svítidla vyrobená z vysokotlaké odlitku hliníkové slitiny L Poté upravená chromováním a lesklým práškovým polesterovým nátìrem v odstínu RAL Pouzdrem je opatøeno pouzdrem z taženého PUR materiálu. Podpùrná výztuha horní èásti svítidla z nerezové oceli a aretaèní konzolka z galvanizované oceli (použití pøi údržbì). Èelní uzavírací klips z extrudovaného anodizovaného hliníku. Upevòovací systém na sloup nebo výložník tvoøený stahovacím mechanismem z pozinkované oceli doplnìný nerezovými šrouby s polohovací kolébkou z lité hliníkové slitiny umožòující nastavení polohy na 0, 3 a 6. Kryt upevòovacího systému vyrobený ze vstøikovaného plastu a b Detail montážní desky pøedøadníku pro el. tøídu I (volitelné) 2

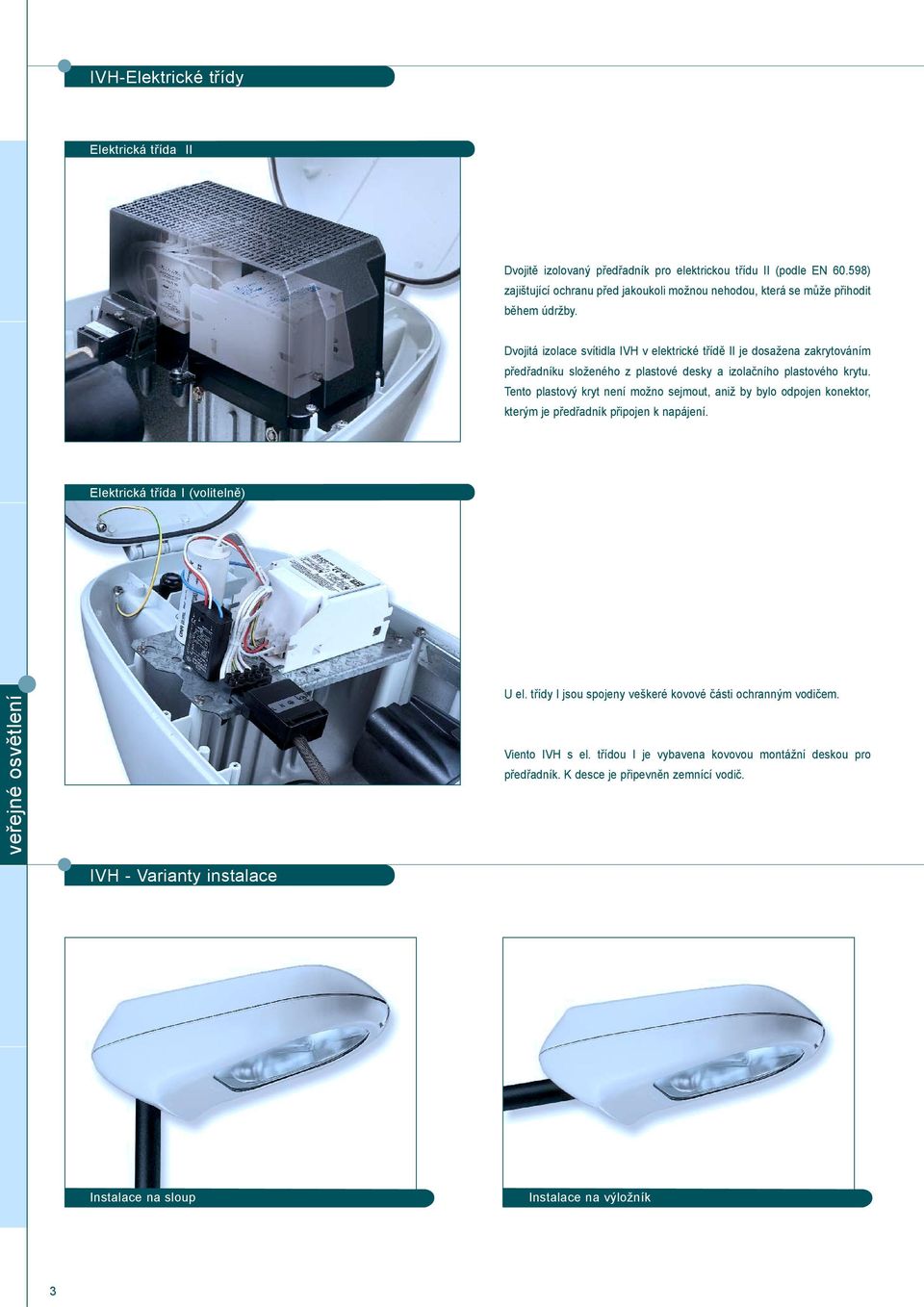

3 IVH-Elektrické tøídy Elektrická tøída II Dvojitì izolovaný pøedøadník pro elektrickou tøídu II (podle EN 698) zajištující ochranu pøed jakoukoli možnou nehodou, která se mùže pøihodit bìhem údržby. Dvojitá izolace svítidla IVH v elektrické tøídì II je dosažena zakrytováním pøedøadníku složeného z plastové desky a izolaèního plastového krytu. Tento plastový kryt není možno sejmout, aniž by bylo odpojen konektor, kterým je pøedøadník pøipojen k napájení. Elektrická tøída I (volitelnì) U el. tøídy I jsou spojeny veškeré kovové èásti ochranným vodièem. Viento IVH s el. tøídou I je vybavena kovovou montážní deskou pro pøedøadník. K desce je pøipevnìn zemnící vodiè. IVH - Varianty instalace Instalace na sloup Instalace na výložník 3

4 IVH-Nastavení polohy Nìkdy je vzhledem ke geometrické charakteristice (šíøka vozovky, výška sloupu, atd.) nutno nastavit polohu svítidla a fotometrickou orientaci. Svítidla Vanda IVH jsou vybavena polohovací kolébkou, která umožòuje nastavení polohy svítidla na 0, 3 a 6 jednoduchým a pøesným zpùsobem. IVH - Servis Otevírání Zabezpeèení Otevírání je velmi jednoduché uvolnìním pøedního uzavíracího klipsu, který je pøístupný z obou stran svítidla. Bìhem servisu se svítidlo zafixuje v otevøené poloze pomocí nastavitelné aretaèní konzolky uchycená v posuvné lištì a umožòující tak hands free servisní zásah. Výmìna zdroje Výmìna zdroje je velmi jednoduchá: uvolnìním uzamykacího mechanismu fixující objímku je možno vyjmout a vložit zdroj. 4

5 IVH-Pøíklady použití Promenády Dálnice Mìstské ulice 5

6 IVH-y a fotometrie IVH1 S 100 W. (tub.) 82.6 % IVH1 S 150 W. (tub.) 81.4 % Principal vert. plane (C=150º) Principal vert. plane (C=150º) IVH6 S 250 W. (tub.) 82.8 % Principal vert. plane (C=165º) IVH6 S 400 W. (tub.) 82.2 % Principal vert. plane (C=170º) Zdroj W. Typ Difuzor L A H W.a. (m 2 ) Kg* IVH1 S 100 Oválné S 150 sklo S IVH6 M 250 Oválné S 250 sklo S S 600 (1) Ø L 130 Mounting detail 110 A H (1) Pouze v el. tøídì I. W.a. Plocha odporu vìtru. Kg* Hmotnost pro el. tøídu II bez zdroje. El. tøída I volitelnì, mínus 0 Kg Ø y / Certifikáty IVH1 model (El. tøída I a El. tøída II) European Standards Certificate ENEC IVH6 model (El. tøída I a El. tøída II) European Standards Certificate ENEC IVH1 model (speciální verze A) Certification of LABORELEC* IVH6 model (speciální verze A) Certification of LABORELEC* IVH6 model (speciální verze B) Certification of Inst. Astrofísico de Canarias *Laboratoire Belge de I Industrie Electrique 6
