TECHNICKÝ POPIS. Světelné zdroje [W]

Transkript

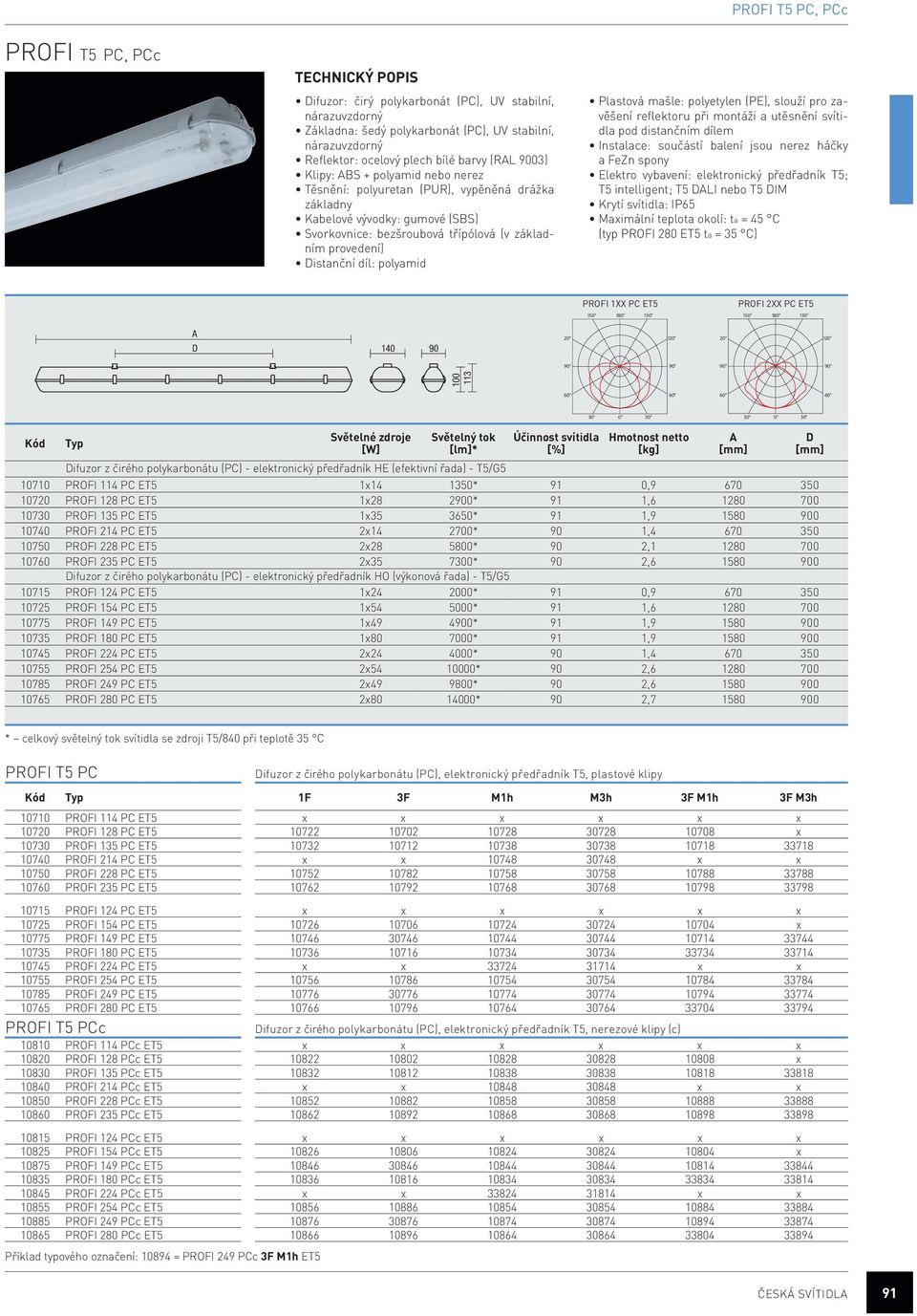

1 PROFI T5 PC, PCc PROFI T5 PC, PCc TECHNICKÝ POPIS Difuzor: čirý polykarbonát (PC), UV stabilní, nárazuvzdorný Základna: šedý polykarbonát (PC), UV stabilní, nárazuvzdorný Reflektor: ocelový plech bílé barvy (RL 9003) Klipy: BS + polyamid nebo nerez Těsnění: polyuretan (PUR), vypěněná drážka základny Kabelové vývodky: gumové (SBS) Svorkovnice: bezšroubová třípólová (v základním provedení) Distanční díl: polyamid Plastová mašle: polyetylen (PE), slouží pro zavěšení reflektoru při montáži a utěsnění svítidla pod distančním dílem Instalace: součástí balení jsou nerez háčky a FeZn spony Elektro vybavení: elektronický předřadník T5; T5 intelligent; T5 DLI nebo T5 DIM Krytí svítidla: IP65 Maximální teplota okolí: ta = 45 C (typ PROFI 280 ET5 ta = 35 C) PROFI 1XX PC ET5 PROFI 2XX PC ET5 D Kód Typ Světelné zdroje [W] Světelný tok [lm]* Difuzor z čirého polykarbonátu (PC) - elektronický předřadník HE (efektivní řada) - T5/G5 Účinnost svítidla [%] Hmotnost netto [kg] PROFI 114 PC ET5 1x * 91 0, PROFI 128 PC ET5 1x * 91 1, PROFI 135 PC ET5 1x * 91 1, PROFI 214 PC ET5 2x * 90 1, PROFI 228 PC ET5 2x * 90 2, PROFI 235 PC ET5 2x * 90 2, Difuzor z čirého polykarbonátu (PC) - elektronický předřadník HO (výkonová řada) - T5/G PROFI 124 PC ET5 1x * 91 0, PROFI 154 PC ET5 1x * 91 1, PROFI 149 PC ET5 1x * 91 1, PROFI 180 PC ET5 1x * 91 1, PROFI 224 PC ET5 2x * 90 1, PROFI 254 PC ET5 2x * 90 2, PROFI 249 PC ET5 2x * 90 2, PROFI 280 PC ET5 2x * 90 2, D * celkový světelný tok svítidla se zdroji T5/840 při teplotě 35 C PROFI T5 PC Difuzor z čirého polykarbonátu (PC), elektronický předřadník T5, plastové klipy PROFI 114 PC ET5 x x x x x x PROFI 128 PC ET x PROFI 135 PC ET PROFI 214 PC ET5 x x x x PROFI 228 PC ET PROFI 235 PC ET PROFI 124 PC ET5 x x x x x x PROFI 154 PC ET x PROFI 149 PC ET PROFI 180 PC ET PROFI 224 PC ET5 x x x x PROFI 254 PC ET PROFI 249 PC ET PROFI 280 PC ET PROFI T5 PCc Difuzor z čirého polykarbonátu (PC), elektronický předřadník T5, nerezové klipy (c) PROFI 114 PCc ET5 x x x x x x PROFI 128 PCc ET x PROFI 135 PCc ET PROFI 214 PCc ET5 x x x x PROFI 228 PCc ET PROFI 235 PCc ET PROFI 124 PCc ET5 x x x x x x PROFI 154 PCc ET x PROFI 149 PCc ET PROFI 180 PCc ET PROFI 224 PCc ET5 x x x x PROFI 254 PCc ET PROFI 249 PCc ET PROFI 280 PCc ET Příklad typového označení: = PROFI 249 PCc 3F M1h ET5 ČESKÁ SVÍTIDL 91

2 PROFI T5 PC, PCc ZKÁZKOVÉ PROVEDENÍ na zakázku lze dodat svítidla vybavená elektronickým stmívatelným předřadníkem T5 DIM 1-10 V nebo T5 DLI PROFI T5 PC ER DIM Difuzor z čirého polykarbonátu (PC), elektronický analogově stmívatelný předřadník T5 DIM 1 10 V, plastové klipy PROFI T5 PCc ER DIM Difuzor z čirého polykarbonátu (PC), elektronický analogově stmívatelný předřadník T5 DIM 1 10 V, nerezové klipy (c) PROFI T5 PC ER DLI Difuzor z čirého polykarbonátu (PC), elektronický digitálně stmívatelný předřadník T5 DLI, plastové klipy PROFI T5 PCc ER DLI Difuzor z čirého polykarbonátu (PC) elektronický digitálně stmívatelný předřadník T5 DLI, nerezové klipy (c) na zakázku lze dodat svítidla vybavená záložním zdrojem pro nouzové (netrvalé) osvětlení PROFI T5 PC NM1h PROFI T5 PCc NM1h PROFI T5 PC NM3h PROFI T5 PCc NM3h Difuzor z čirého polykarbonátu (PC), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení, plastové klipy Difuzor z čirého polykarbonátu (PC), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení, nerezové klipy (c) Difuzor z čirého polykarbonátu (PC), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení, plastové klipy Difuzor z čirého polykarbonátu (PC), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení, nerezové klipy (c) LEGEND DLI provedení s elektronickým digitálně stmívatelným předřadníkem ovládaným DLI protokolem DIM provedení s elektronickým analogově stmívatelným předřadníkem 1-10 V 1F jednofázová propojovací kabeláž pro průběžnou montáž 3F třífázová propojovací kabeláž pro průběžnou montáž M1h nouzový záložní zdroj s operačním časem 1 hodina (S) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (S) pro trvalé i nouzové osvětlení NM1h nouzový záložní zdroj s operačním časem 1 hodina (SE) pro nouzové (netrvalé) osvětlení NM3h nouzový záložní zdroj s operačním časem 3 hodina (SE) pro nouzové (netrvalé) osvětlení kumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ZPŮSOB UPEVNĚNÍ SVÍTIDL a) Pomocí vrutů a FeZn spon přímo na strop nebo stěnu b) Zavěšení pomocí háčků z nerezové oceli c) Upevnění pomocí bočních závěsů na stěnu DETIL SVÍTIDL PROFI T5 PC PROFI T5 PCc PROFI 3F ERT5 DLI / PROFI 3F M3h 92

3 PROFI T8 prachotěsné, vodotěsné a nárazuvzdorné. POUŽITÍ Svítidlo je vhodné pro průmyslové vnitřní i venkovní zastřešené prostory, sportovní areály, dílny, garáže, skladovací haly, dopravní terminály, hospodářské objekty a laboratoře bez nebezpečí výbuchu plynů, prachů a hořlavých par. Svítidlo odolává prachu, vlhku a tryskající vodě. Základna a difuzor z polykarbonátu (PC) mají zvýšenou odolnost proti deformaci a nárazu. (Je nutno přihlédnout k exhalacím v ovzduší snižující použitelnost plastu při instalaci v agresivním prostředí, viz str. 465). VÝHODY Krytí svítidla IP65 Maximální teplota okolí ta = 45 C Materiál difuzoru: akrylát (C) = výborné optické vlastnosti nebo polykarbonát (PC) = vysoká mechanická odolnost Materiál klipů: BS + polyamid nebo nerez ž o 30 % nižší spotřeba el. energie v provedení DLI, DIM Možnost dodání ve stmívatelném či nouzovém provedení Certifikace: ESČ, ENEC, CB a EC IP65 ČESKÁ SVÍTIDL 93

4 PROFI T8 C, Cc PROFI T8 C, Cc TECHNICKÝ POPIS Difuzor: čirý akrylát (C), UV stabilní, výborné optické vlastnosti Základna: šedý polykarbonát (PC), UV stabilní, nárazuvzdorný Reflektor: ocelový plech bílé barvy (RL 9003) Klipy: BS + polyamid nebo nerez Těsnění: polyuretan (PUR), vypěněná drážka základny Kabelové vývodky: gumové (SBS) Svorkovnice: bezšroubová třípólová (v základním provedení) Distanční díl: polyamid Plastová mašle: polyetylen (PE), slouží pro zavěšení reflektoru při montáži a utěsnění svítidla pod distančním dílem Instalace: součástí balení jsou nerez háčky a FeZn spony Elektro vybavení: indukční předřadník; indukční předřadník s kompenzačním kondenzátorem; elektronický předřadník T8; T8 DLI nebo T8 DIM Krytí svítidla: IP65 Maximální teplota okolí: ta = 45 C PROFI 1XX C PROFI 2XX C D Kód Typ Světelné zdroje [W] Difuzor z čirého akrylátu (C) - elektronický předřadník - T8/G13 Světelný tok [lm]* Účinnost svítidla [%] Hmotnost netto [kg] PROFI 118 C E 1x * 91 1, PROFI 136 C E 1x * 91 1, PROFI 158 C E 1x * 91 2, PROFI 218 C E 2x * 80 1, PROFI 236 C E 2x * 80 2, PROFI 258 C E 2x * 80 2, Difuzor z čirého akrylátu (C) - indukční předřadník - paralelní kompenzační kondenzátor - T8/G PROFI 118 C K 1x * 91 1, PROFI 136 C K 1x * 91 2, PROFI 158 C K 1x * 91 2, PROFI 218 C K 2x * 80 1, PROFI 236 C K 2x * 80 3, PROFI 258 C K 2x * 80 4, Difuzor z čirého akrylátu (C) - indukční předřadník - T8/G PROFI 118 C 1x * 91 1, PROFI 136 C 1x * 91 2, PROFI 158 C 1x * 91 2, PROFI 218 C 2x * 80 1, PROFI 236 C 2x * 80 3, PROFI 258 C 2x * 80 4, D * - celkový světelný tok svítidla se zdroji T8/840 při teplotě 25 C PROFI T8 C E Difuzor z čirého akrylátu (C), elektronický předřadník T8, plastové klipy PROFI 118 C E x x x x x x PROFI 136 C E x PROFI 158 C E PROFI 218 C E x x x x PROFI 236 C E PROFI 258 C E PROFI T8 Cc E Difuzor z čirého akrylátu (C), elektronický předřadník T8, nerezové klipy (c) PROFI 118 Cc E x x x x x x PROFI 136 Cc E x PROFI 158 Cc E PROFI 218 Cc E x x x x PROFI 236 Cc E PROFI 258 Cc E Příklad typového označení: = PROFI 258 Cc 3F M1h E 94

5 PROFI T8 C, Cc PROFI T8 C K Difuzor z čirého akrylátu (C), indukční předřadník, paralelní kompenzační kondenzátor (K), plastové klipy PROFI 118 C K x x x x x x PROFI 136 C K x PROFI 158 C K PROFI 218 C K x x x x PROFI 236 C K PROFI 258 C K PROFI T8 Cc K Difuzor z čirého akrylátu (C), indukční předřadník, paralelní kompenzační kondenzátor (K), nerezové klipy (c) PROFI 118 Cc K x x x x x x PROFI 136 Cc K x PROFI 158 Cc K PROFI 218 Cc K x x x x PROFI 236 Cc K PROFI 258 Cc K PROFI T8 C Difuzor z čirého akrylátu (C), indukční předřadník, plastové klipy PROFI 118 C x x x x x x PROFI 136 C x PROFI 158 C PROFI 218 C x x x x PROFI 236 C PROFI 258 C PROFI T8 Cc Difuzor z čirého akrylátu (C), indukční předřadník, nerezové klipy (c) PROFI 118 Cc x x x x x x PROFI 136 Cc x PROFI 158 Cc PROFI 218 Cc x x x x PROFI 236 Cc PROFI 258 Cc ZKÁZKOVÉ PROVEDENÍ na zakázku lze dodat svítidla vybavená elektronickým stmívatelným předřadníkem T8 DIM 1-10 V nebo T8 DLI PROFI C ER DIM PROFI Cc ER DIM PROFI C ER DLI PROFI Cc ER DLI Difuzor z čirého akrylátu (C), elektronický analogově stmívatelný předřadník T8 DIM 1 10 V, plastové klipy Difuzor z čirého akrylátu (C), elektronický analogově stmívatelný předřadník T8 DIM 1 10 V, nerezové klipy (c) Difuzor z čirého akrylátu (C), elektronický digitálně stmívatelný předřadník T8 DLI, plastové klipy Difuzor z čirého akrylátu (C) elektronický digitálně stmívatelný předřadník T8 DLI, nerezové klipy (c) na zakázku lze dodat svítidla vybavená záložním zdrojem pro nouzové (netrvalé) osvětlení PROFI C NM1h PROFI Cc NM1h PROFI C NM3h PROFI Cc NM3h Difuzor z čirého akrylátu (C), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení, plastové klipy Difuzor z čirého akrylátu (C), nouzový záložní zdroj 1 hodina pro nouzové (netrvalé) osvětlení, nerezové klipy (c) Difuzor z čirého akrylátu (C), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení, plastové klipy Difuzor z čirého akrylátu (C), nouzový záložní zdroj 3 hodiny pro nouzové (netrvalé) osvětlení, nerezové klipy (c) LEGEND E elektronický předřadník K paralelní kompenzační kondenzátor DLI provedení s elektronickým digitálně stmívatelným předřadníkem ovládaným DLI protokolem DIM provedení s elektronickým analogově stmívatelným předřadníkem 1-10 V 1F jednofázová propojovací kabeláž pro průběžnou montáž 3F třífázová propojovací kabeláž pro průběžnou montáž M1h nouzový záložní zdroj s operačním časem 1 hodina (S) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (S) pro trvalé i nouzové osvětlení NM1h nouzový záložní zdroj s operačním časem 1 hodina (SE) pro nouzové (netrvalé) osvětlení NM3h nouzový záložní zdroj s operačním časem 3 hodina (SE) pro nouzové (netrvalé) osvětlení kumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ČESKÁ SVÍTIDL 95

6 PROFI T8 C, Cc ZPŮSOB UPEVNĚNÍ SVÍTIDL a) Pomocí vrutů a FeZn spon přímo na strop nebo stěnu b) Zavěšení pomocí háčků z nerezové oceli c) Upevnění pomocí bočních závěsů na stěnu DETIL SVÍTIDL PROFI T8 C PROFI T8 Cc PROFI 3F ER DLI / PROFI 3F M3h 96
