1 Visual IVF IP-66 IK 09 El.tøída II El.tøída I Mìsta Dálnice Ulice Promenády Svítidlo IVF bylo navrženo a vyvinuto s cílem co nejlépe uspokojit rostoucí poptávku po poulièních a mìstských svítidlech. Svìtelní specialisté vyžadují taková svítidla, která garantují a striktnì dodržují parametry uvedené v technické specifikaci. Montážní firmy vyžadují jednoduchou montáž, údržbu a servis. A koneènì, moderní atraktivní design, správnou funkènost po celou dobu životnosti svítidla a minimální náklady na údržbu vyžadují zákazníci.

2 Visual IVF-Komponenty Tìlo svítidla Je tvoøeno krytem a montážní základnou, které jsou mezi sebou spojeny závìsy (panty) s aretací v koneèné poloze. Tìlo je vyrobeno z vysokotlakého, injektovaného odlitku hliníkové slitiny L-252. Poté je chromaticky ošetøeno a opatøeno polyesterovým práškovým nátìrem ve tøech rùzných barevných variantách: Kryt v šedé barvì RAL 7035 a spodní èást v Galet šedé (Akzo nobel). Kryt v Horn modré a spodní èást v Petrol modré (Akzo nobel). Kryt i spodní èást v šedé RAL Zavírací systém Zajištìní krytu se spodní èástí svítidla je provedeno bez použití nástrojù za pomocí jediného klipu umístìného v zadní èásti svítidla vyrobeného z extrudovaného a anodizovaného hliníku. Montážní systém Svítidlo mùže být uchyceno na sloup nebo na výložník pomocí ocelové svìrky umístìné v zadní èásti svítidla opatøené nerezovými šrouby. Polohovací systém Polohovací hliníková kolébka je umístìna uvnitø zadní èásti svítidla a umožòuje nastavení polohy na úrovni nebo 9. Kryt upevòovacího systému Upevòovací a polohovací èást je ukryta uvnitø tìla svítidla a je zakrytována plastovým termoplastickým krytem èerné barvy. Optická èást Optická èást je tvoøena hydroformì tvarovaným reflektorem z 99.85% èistého hliníku, v lesklé, anodizované povrchové úpravì a osazena rovným tvrzeným 4 mm silným krytem ze sklenìného taženého kompozitu. Krytí IP-66 optické èásti je dosaženo tìsnìním mezi sklenìným krytem a reflektorem zpracovaného pomocí poètaèové animace vyrobeného ze silikonového depozitu. Kryt objímky zdroje Kryt je vyroben z termoplastického materiálu opatøeného dvìma postranními západkami z nerezové oceli pøidržující kryt k reflektoru. Výmìna zdroje je tudíž možná bez nástrojù. Horizontální i vertikální nastavení zdroje je možné pro dosažení zaostøení zdroje což umožòuje jemnou úpravu v distribuci fotometrie. Montážní deska pøedøadníku Deska je k dispozici ve dvou provedeních v závislosti na el. tøídì: Z galvanizované oceli (el. tøída I.). Z polyamidu vyztuženého sklenìným vláknem (el. tøída II.). Pøedøadník Kompaktní typ pøedøadníku typu Indalblock, který v sobì zahrnuje konvenèní pøedøadník s tepelnou ochranou, nezávislý nebo direct pulse zapalovaè a kondenzátor. Veškerá kabeláž mezi tìmito tøemi komponenty je skrytá a je souèástí Indalblock a tvoøí jediný kompaktní blok. Bezpeènostní spínaè pøi otevøení svítidla (pouze pro verze v el. tøídì II.) Spínaè je tvoøen formovanou izolovanou polyamidovou podložkou s elektrickými kontakty typu Faston F6 a tìly spínaèe z polyesteru vyztuženého sklenìným vláknem. IP-66 (optická èást) IK El. tøída I El. tøída II 2

Poté je chromaticky ošetøeno a opatøeno polyesterovým práškovým nátìrem ve tøech rùzných barevných variantách: Kryt v šedé barvì RAL 7035 a spodní èást v Galet šedé (Akzo nobel).

3 IVF- svìtelná charakteristika Reflektor má vynikající geometrii a spolu s rovným sklenìným krytem tvoøí kompaktní blok s úèinnosti vyšší než 82%. Rovnìž svìtelná charakteristika minimalizuje emise do horní hemisféry a garantuje tak dodržení parametrù a doporuèení v oblasti svìtelného zneèištìní. Fotometrie je široká a umožòuje dosažení adekvátní svìtelné rovnomìrnosti pøi rozteèi mezi sloupy rovnající se 3,8 násobku výšky, ve které je svítidlo umístìno. Tento výsledek je významný z pohledu úspory nákladù na montáž a energii. IVF- krytí Optická èást Visual IVF má krytí IP-66 a je prachotìsná a vodotìsná (podle EN 60598) garantující svìtelnou charakteristiku po dlouhou dobu. Celé svítidlo má odolnost proti nárazu IK 09 (podle EN 5002), což garantuje vysokou bezpeènosti v pøípadì nárazu. IVF- bezpeènostní spínaè Svítidlo v el. tøídì II zahrnuje bezpeèností spínaè rozpojující elektrický okruh v pøípadì otevøení svítidla umožòující tak bezpeèný servis. Navíc je veškerá vnitøní kabeláž ze silikonu s dvojitou izolací. IVF- polohování V nìkterých pøípadech vzhledem ke geometrickým požadavkùm pøi montáži svítidla je nutno nastavit orientaci fotometrie. Svítidlo Visual IVF je vybaveno polohovacím systémem, který umožòuje naklápìní svítidla pøi motáži na sloup na 0, 3, 6, nebo 9 vzhledem k horizontále pomocí jednoduché polohovací kolébky. IVF- servis a údržba Otevøení svítidla se provádí jednoduchým a pøesným zpùsobem pomocí klipu umístìného v zadní èásti svítidla. Spodní èást svítidla se poté vyklopí na závìsech (pantech) a otevøení je aretováno v úhlu 86. Servis a údržba svítidla je tudíž provádìna ve velmi ergonomické pozici. Výmìna zdroje je provádìna odklopením dvou postraních západek, které drží kryt objímky k reflektoru. Poté je zdroj možno vymìnit. Vertikální øešení vyvìšení krytu svítidla tak umožòuje jednoduchý servis a manipulaci. 3

Fotometrie je široká a umožòuje dosažení adekvátní svìtelné rovnomìrnosti pøi rozteèi mezi sloupy rovnající se 3,8 násobku výšky, ve které je svítidlo umístìno.

4 0º 3º 6º 9º 4

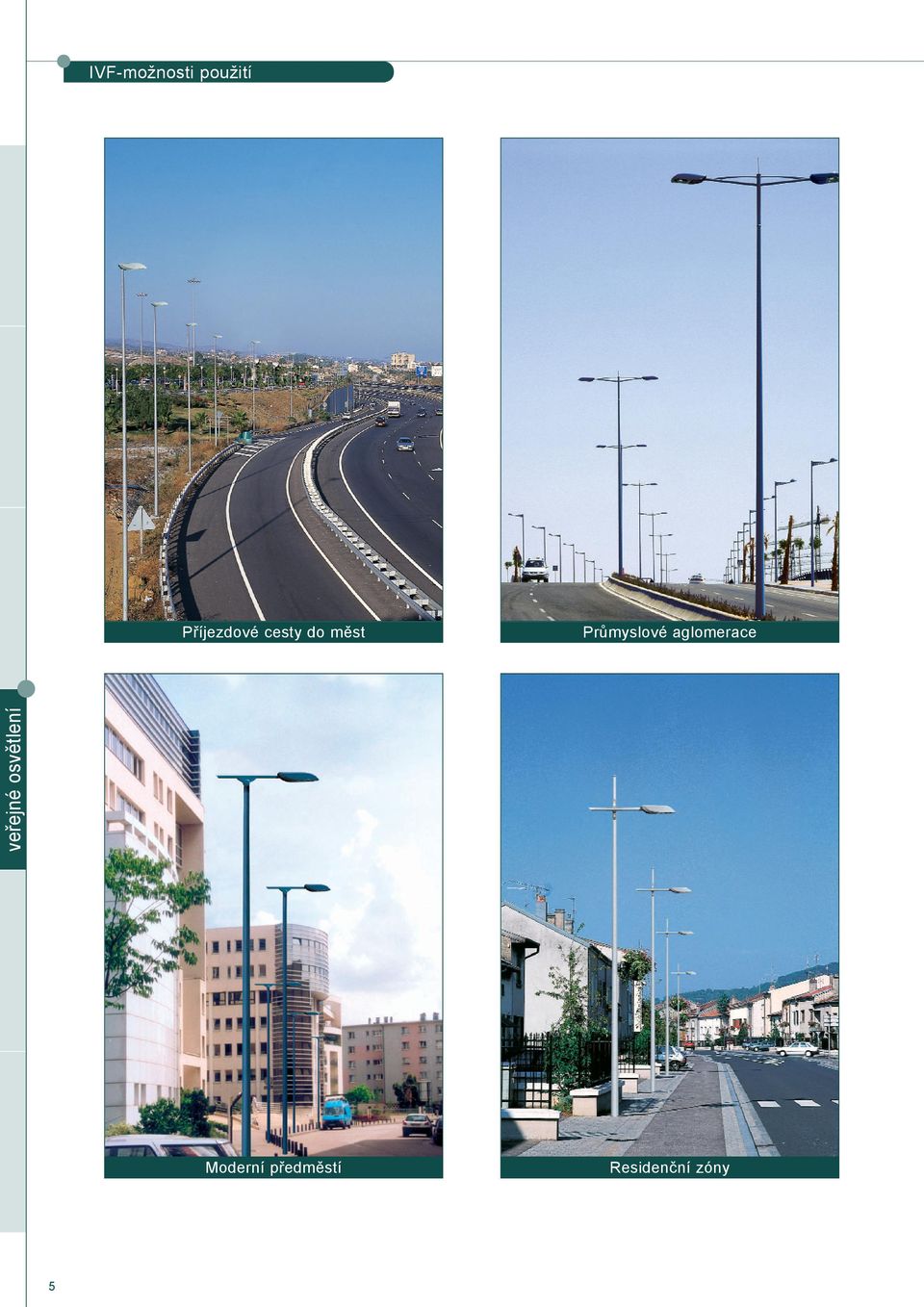

5 IVF-možnosti použití Pøíjezdové cesty do mìst Prùmyslové aglomerace Moderní pøedmìstí Residenèní zóny 5

6 IVF-Modely a fotometrie 60 o o 0 o 30 o Model IVF Lamp S 50 W. (tub.) Performance Lower hemisphere: 8.5 % Upper hemisphere: 0.7 % Unit cd/000 lm Walkway Roadway -h 0h h h Trans. plane Long. plane 60 o o 0 o 30 o Model IVF Lamp H 50 W. (tub.) Performance Lower hemisphere: 8.6 % Upper hemisphere: 0.7 % Unit cd/000 lm Walkway Roadway -h 0h h h Trans. plane Long. plane 35 Fixing detail H Ø 00 L A Ø Model Zdroj W Typ Objímka L A H Wa(m 2 ) Kg* IVF S 70 E S 00 E S 50 E H 70 E H 00 E H 50 E Model Zdroj W Typ Objímka L A H Wa(m 2 ) Kg* IVF4 S 250 E S 400 E (S) Vysokotlaký sodík (H) Metal-halogenid Wa Plocha odporu vìtru. Kg* Hmotnost bez zdroje. 6

7 % Unit cd/000 lm Walkway Roadway -h 0h h 0.0 0. 0.2 0.3 0.4 0.5 2h Trans. plane Long.
