Vista IZL-60. IP-66 IK 09 El. tøída I. Reflektorové svítidlo na tømenu, bez pøedøadníkového. boxu; slouží k osvìtlení velkých ploch.

Transkript

1 Vista IZL-60 IP-66 IK 09 El. tøída I Poulièní Sportovištì Prùmyslové zóny Reflektorové svítidlo na tømenu, bez pøedøadníkového boxu; slouží k osvìtlení velkých ploch. K dispozici jsou tøi verze asymetrického reflektoru s maximálním úhlem 60, což zaruèuje znaèné snížení pøímého oslnìní. Vhodné zdroje a svìtelný výkon: (Htd) metal-halogenidové, dvoupaticové výbojky až do W strana 1

2 Komponenty Vista IZL Tìlo svítidla je vyrobeno technologií vysokotlakého lití z hliníkové slitiny L-2521; povrch je ošetøen polyesterovou lesklou šedou barvou RAL Clip systém je vyrobený ze stejné slitiny i se stejným povrchem jako tìlo svítidla. Spona clip systému je z nerezové oceli. Otevírá se ruènì (bez použití náøadí) a umožòuje pøímý pøístup do tìla svítidla. 8 9 Elektrická propojovací krabice je z termopolymerického materiálu a je vybavená nezávislým elektronickým zapalovaèem a 5-ti pólovou svorkovnicí. Je dále vybavená dvìma polyamidovými prùchodkami M20 a dvìmi goretexovými filtry. Kabel opletený nerezovou sítí pro pøívod elektrického proudu do svítidla a pro kontrolu vnitøního tlaku reflektoru Tøi verze reflektoru, je vyroben z anodizovaného hliníku, s rùznou povrchovou úpravou. Obsahuje rovnìž hliníkový deflektor. Rám skla je vyroben technologií vysokotlakého lití z hliníkové slitiny L-2521 se stejným povrchem jako tìlo a snímatelný kryt svítidla. 4 mm silné sodíko-kalciové tvrzené sklo se sítotiskem. Polohovatelný tømen pro upevnìní a orientaci svítidla je vyroben z pásové galvanizované oceli. Pøíslušenství Vista IZL: A B Pøedøadníková deska z galvanizované oceli, na níž je umístìna tlumivka, kondenzátor a svorkovnice. Pøedøadníkový box (IP-55) z hliníkové slitiny v šedé lesklé barvì RAL Obsahuje tlumivku, kondenzátor, svorkovnici a dvì polyamidové prùchodky M A B 9 strana 2

3 Vista IZL-60 - Pøíklady použití a fotometrie Svítidla Vista IZL se dodávají ve tøech verzích s asymetrickým reflektorem s maximálním úhlem 60. Díky této charakteristice je možná horizontální montáž reflektoru, a tak i jeho snadné zamìøení. Reflektor se skládá ze dvou èástí, jedna se upevní k tìlu svítidla a druhá ke clip systému; to umožòuje výmìnu zdroje ze zadní èásti svítidla, aniž zmìníme jeho nastavené zamìøení. Hlavní optika, umístìná v horní èásti svítidla, se skládá z hliníkového deflektoru, který znaènì snižuje svìtelný rozptyl a pøímé oslnìní: Tenisové høištì pro poøádání soutìží Model IZL-D º -5º 15º Plano horizontal Plano Vertical 35º 55º 75º 95º 115º 135º Modelo IZL-D60 Lámpara MHN-LA 2000 W Int. máxima 614 cd/1000 lm Rendimiento (Hem. inf.) 69,7 % (Hem. sup.) 0,2 % Clase C.I.E. 5 x 3 Unidad cd/1000 lm Køižovatka silnic Model IZL-M º 0º 20º Plano horizontal Plano Vertical 40º 60º 80º 100º 120º 140º Modelo IZL-M60 Lámpara MHN-LA 2000 W Int. máxima 861 cd/1000 lm Rendimiento (Hem. inf.) 80,0 % (Hem. sup.) 0,2 % Clase C.I.E. 4x 2 Unidad cd/1000 lm Sklad kontejnerù Model IZL-C º -2º 18º Plano horizontal Plano Vertical 38º 58º 78º 98º 118º 138º Modelo IZL-C60 Lámpara MHN-LA 2000 W Int. máxima 1106 cd/1000 lm Rendimiento (Hem. inf.) 80,7 % (Hem. sup.) 0,2 % Clase C.I.E. 4 x 2 Unidad cd/1000 lm strana 3

4 Deflektor Vista IZL-60 Optický systém bez deflektoru Optický systém s deflektorem IZL-60 Optika IZL-60 s maximální intenzitou pøi 60 obsahuje deflektor, který optimalizuje fotometrickou distribuci. Jak je vidìt na pravém obrázku, deflektor maximalizuje výkon reflektoru, redukuje distribuci svìtla do míst vzdálených od oblasti, kterou 60º Èervené paprsky: odražená složka od skla Modré paprsky: pøímá složka Zelené paprsky: odražená složka od reflektoru (maximální intenzita pøi 60 ) chceme osvítit. Využívá k tomu odraženou složku od skla reflektoru a souèasnì s tím znaènì snižuje pøímou složku svìtla. Zelené paprsky: maximální intenzita pøi 60 60º Nastavení pozice Vista IZL-60 Maximální úhel otáèení Minimální montážní vzdálenost 248º Tvar polohovatelného tømenu umožòuje zamíøit reflektor bezproblémovì jakýmkoliv smìrem Díky optimálnímu tvaru a hmotnosti je možné umístit více reflektorù na sloup. 750 mm Údržba Vista IZL-60 Otevírání clip systému Výmìna výbojky Clip systém lze otevøít ruènì bez potøeby náøadí, aniž zmìníme pozici reflektoru. Není ji proto nutné po dokonèení údržby znovu upravovat. Reflektor má bezpeènostní vypínaè, který vypne proud v okamžiku otevøení krytu. strana 4

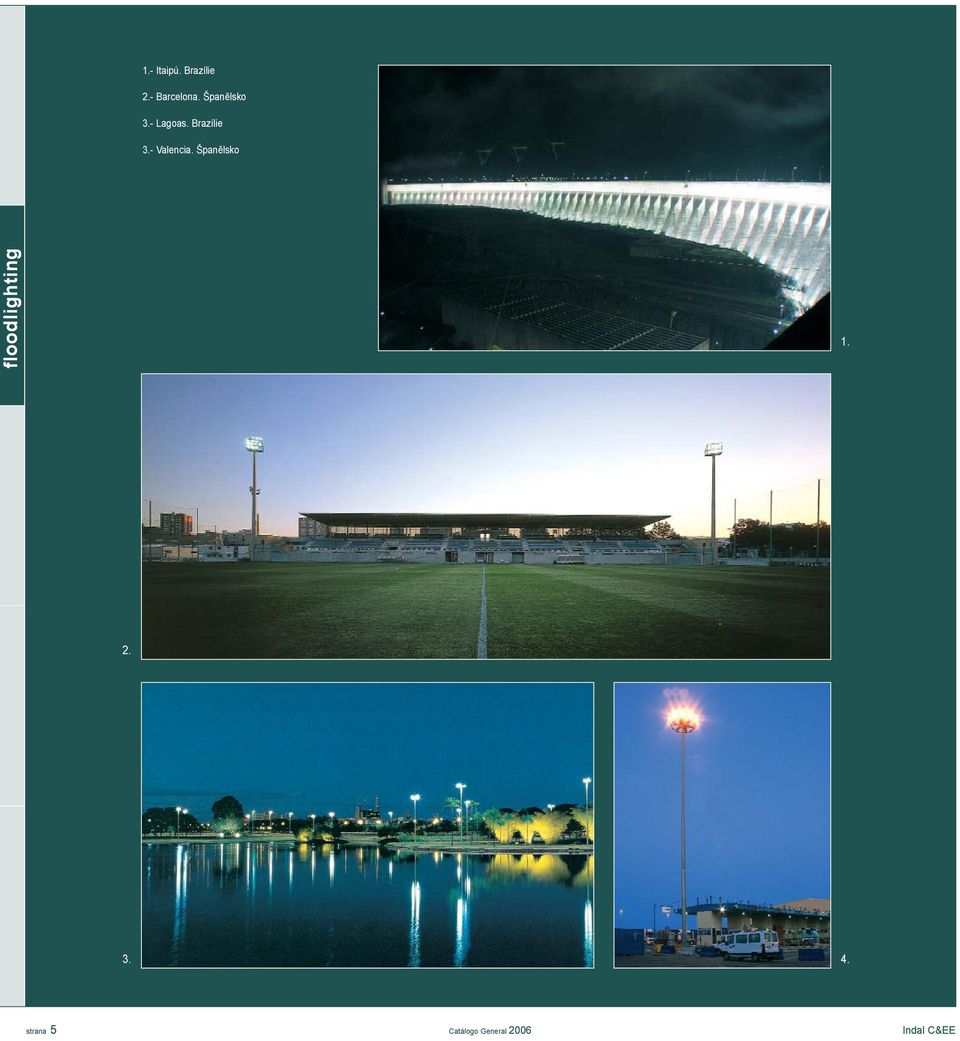

5 1.- Itaipú. Brazílie 2.- Barcelona. Španìlsko 3.- Lagoas. Brazílie 3.- Valencia. Španìlsko strana 5

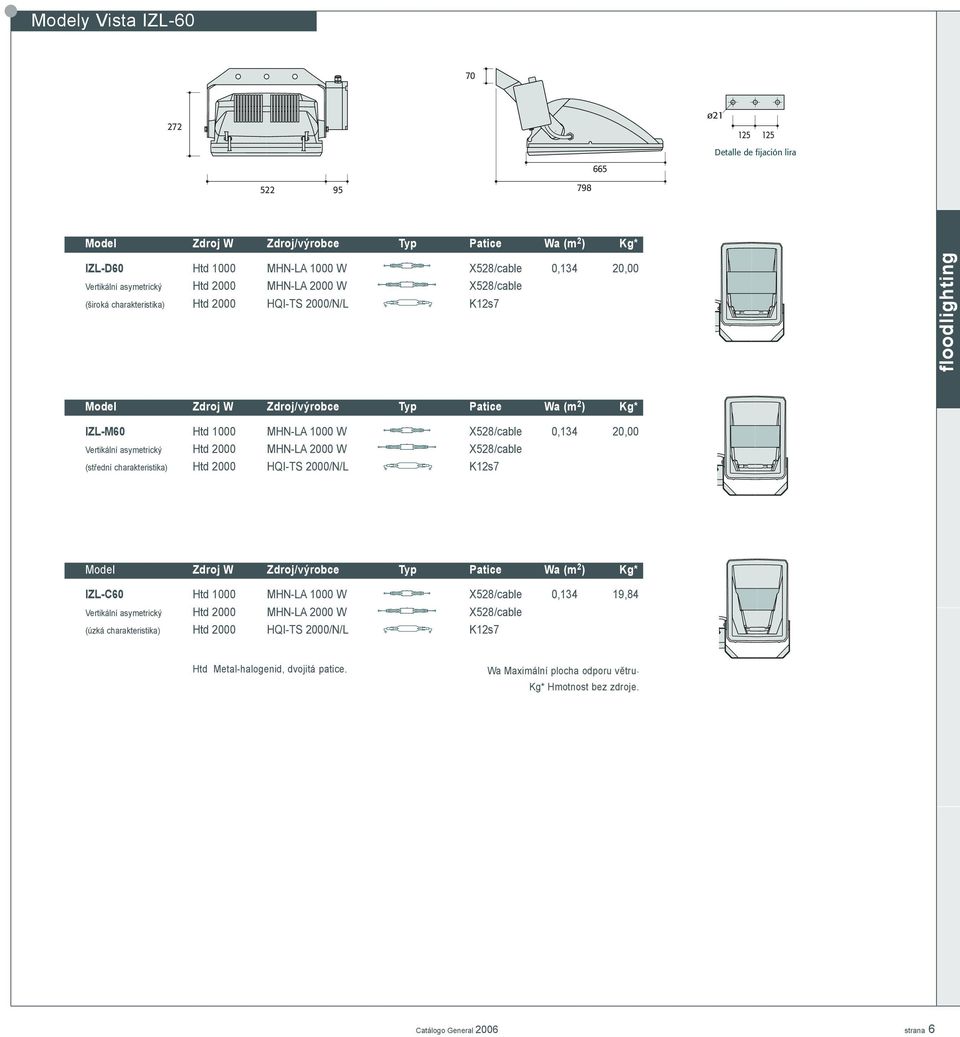

6 Modely Vista IZL ø Detalle de fijación lira Model Zdroj W Zdroj/výrobce Typ Patice Wa (m 2 ) Kg* IZL-D60 Htd 1000 MHN-LA 1000 W X528/cable 0,134 20,00 Vertikální asymetrický Htd 2000 MHN-LA 2000 W X528/cable (široká charakteristika) Htd 2000 HQI-TS 2000/N/L K12s7 Model Zdroj W Zdroj/výrobce Typ Patice Wa (m 2 ) Kg* IZL-M60 Htd 1000 MHN-LA 1000 W X528/cable 0,134 20,00 Vertikální asymetrický Htd 2000 MHN-LA 2000 W X528/cable (støední charakteristika) Htd 2000 HQI-TS 2000/N/L K12s7 Model Zdroj W Zdroj/výrobce Typ Patice Wa (m 2 ) Kg* IZL-C60 Htd 1000 MHN-LA 1000 W X528/cable 0,134 19,84 Vertikální asymetrický Htd 2000 MHN-LA 2000 W X528/cable (úzká charakteristika) Htd 2000 HQI-TS 2000/N/L K12s7 Htd Metal-halogenid, dvojitá patice. Wa Maximální plocha odporu vìtru. Kg* Hmotnost bez zdroje. strana 6

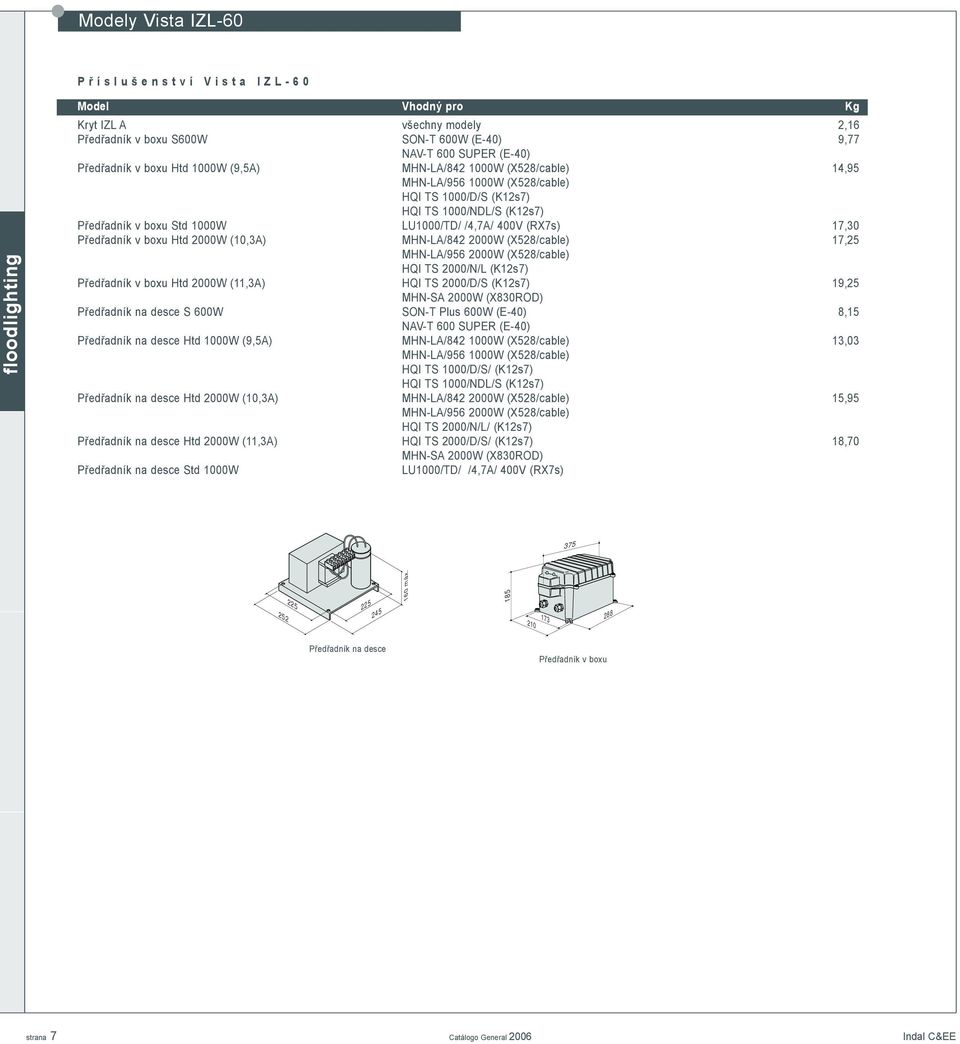

7 160 máx. Modely Vista IZL-60 Pøíslušenství Vista IZL-60 Model Vhodný pro Kg Kryt IZL A všechny modely 2,16 Pøedøadník v boxu S600W SON-T 600W (E-40) 9,77 NAV-T 600 SUPER (E-40) Pøedøadník v boxu Htd 1000W (9,5A) MHN-LA/ W (X528/cable) 14,95 MHN-LA/ W (X528/cable) HQI TS 1000/D/S (K12s7) HQI TS 1000/NDL/S (K12s7) Pøedøadník v boxu Std 1000W LU1000/TD/ /4,7A/ 400V (RX7s) 17,30 Pøedøadník v boxu Htd 2000W (10,3A) MHN-LA/ W (X528/cable) 17,25 MHN-LA/ W (X528/cable) HQI TS 2000/N/L (K12s7) Pøedøadník v boxu Htd 2000W (11,3A) HQI TS 2000/D/S (K12s7) 19,25 MHN-SA 2000W (X830ROD) Pøedøadník na desce S 600W SON-T Plus 600W (E-40) 8,15 NAV-T 600 SUPER (E-40) Pøedøadník na desce Htd 1000W (9,5A) MHN-LA/ W (X528/cable) 13,03 MHN-LA/ W (X528/cable) HQI TS 1000/D/S/ (K12s7) HQI TS 1000/NDL/S (K12s7) Pøedøadník na desce Htd 2000W (10,3A) MHN-LA/ W (X528/cable) 15,95 MHN-LA/ W (X528/cable) HQI TS 2000/N/L/ (K12s7) Pøedøadník na desce Htd 2000W (11,3A) HQI TS 2000/D/S/ (K12s7) 18,70 MHN-SA 2000W (X830ROD) Pøedøadník na desce Std 1000W LU1000/TD/ /4,7A/ 400V (RX7s) Pøedøadník na desce Pøedøadník v boxu strana 7
