1 Mario IZR IP-66 IK 10 El. tøída I El. tøída II (volitelná) Tunely Prùmyslové zóny Sportovištì Poulièní Víceúèelový, vysoce kvalitní reflektor se dodává v pìti možných verzích, které zaruèují maximální výkon a umožòují velmi pøesnì kontrolovat distribuci svìtla. Inovativní systém upevnìní a zamìøení idual nabízí dva možné zpùsoby montáže a usnadòuje tak údržbu. Vhodné zdroje a svìtelný výkon: (S) vysokotlaký sodík až do W (H) metal-halogenidové až do 400 W strana 1 Indal C&EE

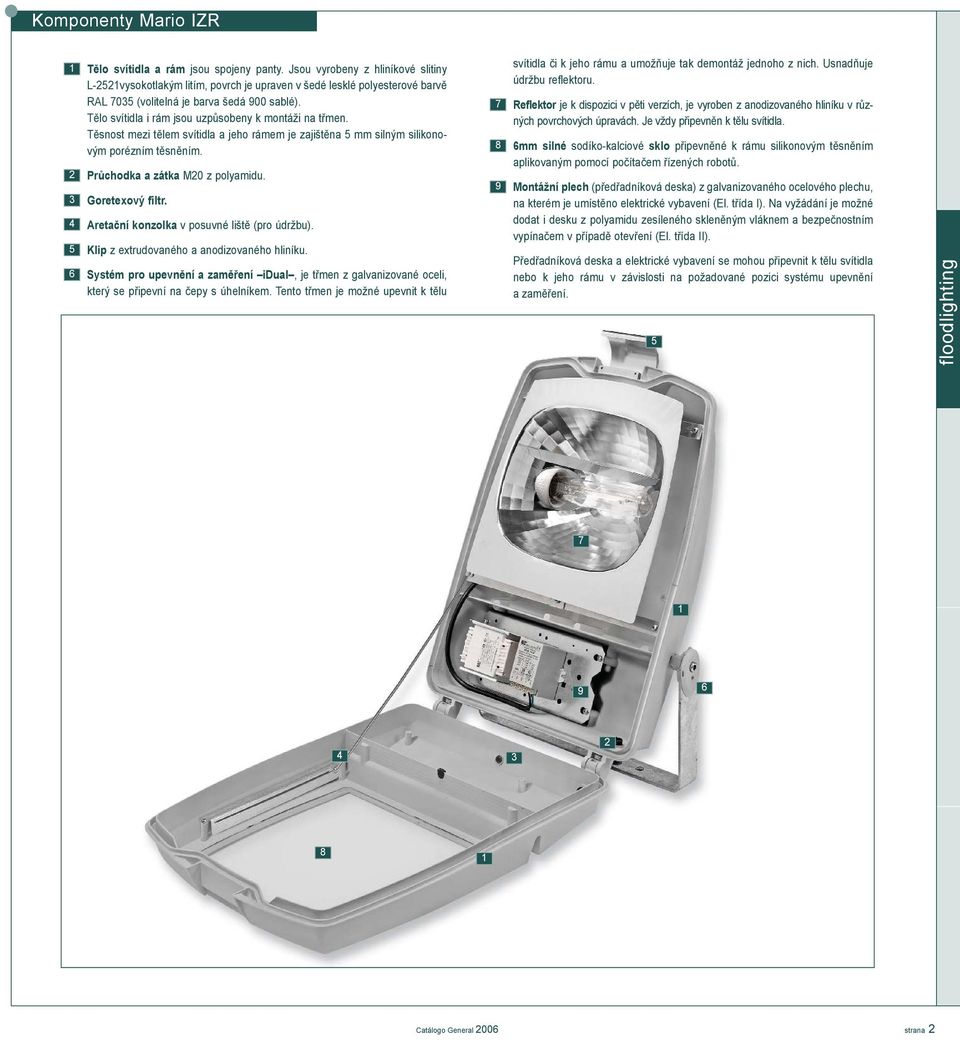

2 Komponenty Mario IZR Tìlo svítidla a rám jsou spojeny panty. Jsou vyrobeny z hliníkové slitiny L-2521vysokotlakým litím, povrch je upraven v šedé lesklé polyesterové barvì RAL 7035 (volitelná je barva šedá 900 sablé). Tìlo svítidla i rám jsou uzpùsobeny k montáži na tømen. Tìsnost mezi tìlem svítidla a jeho rámem je zajištìna 5 mm silným silikonovým porézním tìsnìním. Prùchodka a zátka M20 z polyamidu. Goretexový filtr. Aretaèní konzolka v posuvné lištì (pro údržbu). Klip z extrudovaného a anodizovaného hliníku. Systém pro upevnìní a zamìøení idual, je tømen z galvanizované oceli, který se pøipevní na èepy s úhelníkem. Tento tømen je možné upevnit k tìlu svítidla èi k jeho rámu a umožòuje tak demontáž jednoho z nich. Usnadòuje údržbu reflektoru. Reflektor je k dispozici v pìti verzích, je vyroben z anodizovaného hliníku v rùzných povrchových úpravách. Je vždy pøipevnìn k tìlu svítidla. 6mm silné sodíko-kalciové sklo pøipevnìné k rámu silikonovým tìsnìním aplikovaným pomocí poèítaèem øízených robotù. Montážní plech (pøedøadníková deska) z galvanizovaného ocelového plechu, na kterém je umístìno elektrické vybavení (El. tøída I). Na vyžádání je možné dodat i desku z polyamidu zesíleného sklenìným vláknem a bezpeènostním vypínaèem v pøípadì otevøení (El. tøída II). Pøedøadníková deska a elektrické vybavení se mohou pøipevnit k tìlu svítidla nebo k jeho rámu v závislosti na požadované pozici systému upevnìní a zamìøení strana 2

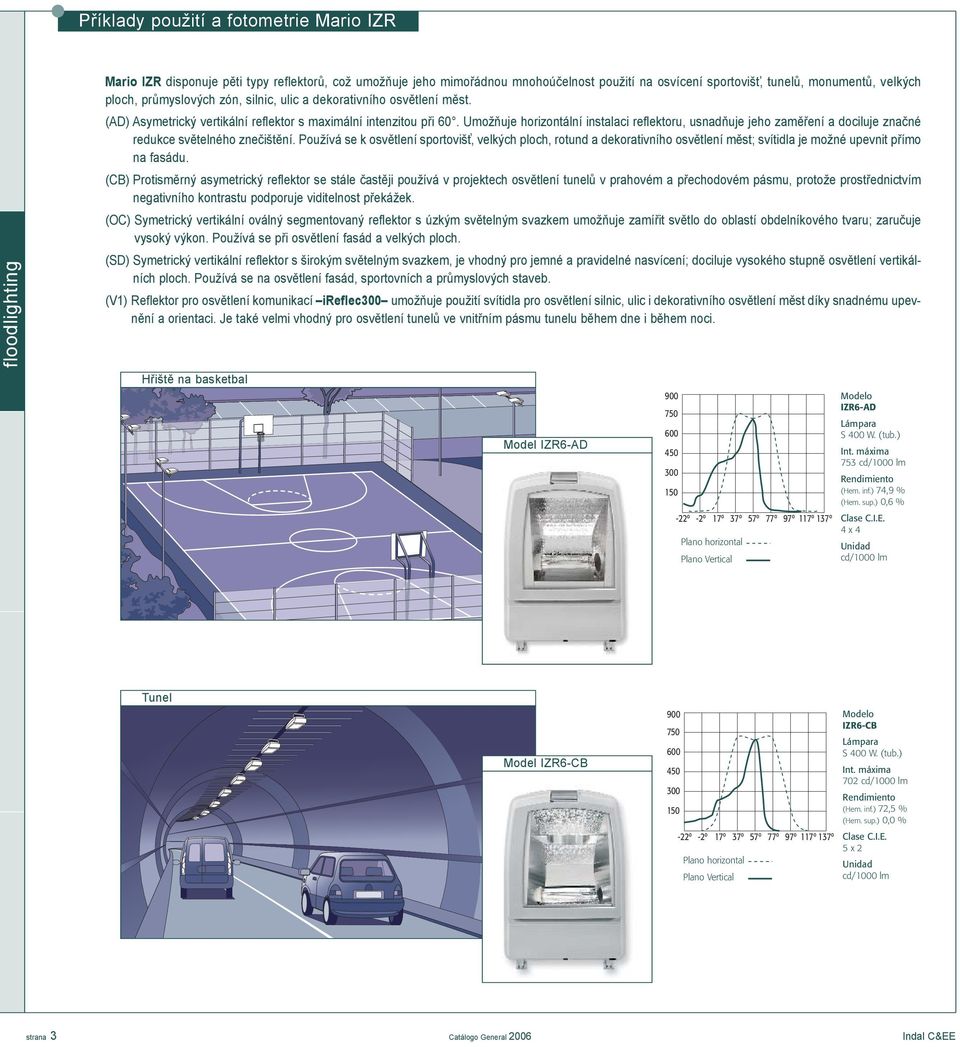

3 Pøíklady použití a fotometrie Mario IZR Mario IZR disponuje pìti typy reflektorù, což umožòuje jeho mimoøádnou mnohoúèelnost použití na osvícení sportovišt, tunelù, monumentù, velkých ploch, prùmyslových zón, silnic, ulic a dekorativního osvìtlení mìst. (AD) Asymetrický vertikální reflektor s maximální intenzitou pøi 60. Umožòuje horizontální instalaci reflektoru, usnadòuje jeho zamìøení a dociluje znaèné, redukce svìtelného zneèištìní. Používá se k osvìtlení sportovišt, velkých ploch, rotund a dekorativního osvìtlení mìst; svítidla je možné upevnit pøímo na fasádu. (CB) Protismìrný asymetrický reflektor se stále èastìji používá v projektech osvìtlení tunelù v prahovém a pøechodovém pásmu, protože prostøednictvím negativního kontrastu podporuje viditelnost pøekážek. (OC) Symetrický vertikální oválný segmentovaný reflektor s úzkým svìtelným svazkem umožòuje zamíøit svìtlo do oblastí obdelníkového tvaru; zaruèuje vysoký výkon. Používá se pøi osvìtlení fasád a velkých ploch. (SD) Symetrický vertikální reflektor s širokým svìtelným svazkem, je vhodný pro jemné a pravidelné nasvícení; dociluje vysokého stupnì osvìtlení vertikálních ploch. Používá se na osvìtlení fasád, sportovních a prùmyslových staveb. (V1) Reflektor pro osvìtlení komunikací ireflec umožòuje použití svítidla pro osvìtlení silnic, ulic i dekorativního osvìtlení mìst díky snadnému upevnìní a orientaci. Je také velmi vhodný pro osvìtlení tunelù ve vnitøním pásmu tunelu bìhem dne i bìhem noci. Høištì na basketbal Model IZR6-AD º -2º 17º 37º 57º 77º 97º 117º 137º, IZR6-AD 753 (Hem. inf.) 74,9 % (Hem. sup.) 0,6 % 4 x 4 Tunel Model IZR6-CB º -2º 17º 37º 57º 77º 97º 117º 137º IZR6-CB 702 (Hem. inf.) 72,5 % 5 x 2 strana 3 Indal C&EE

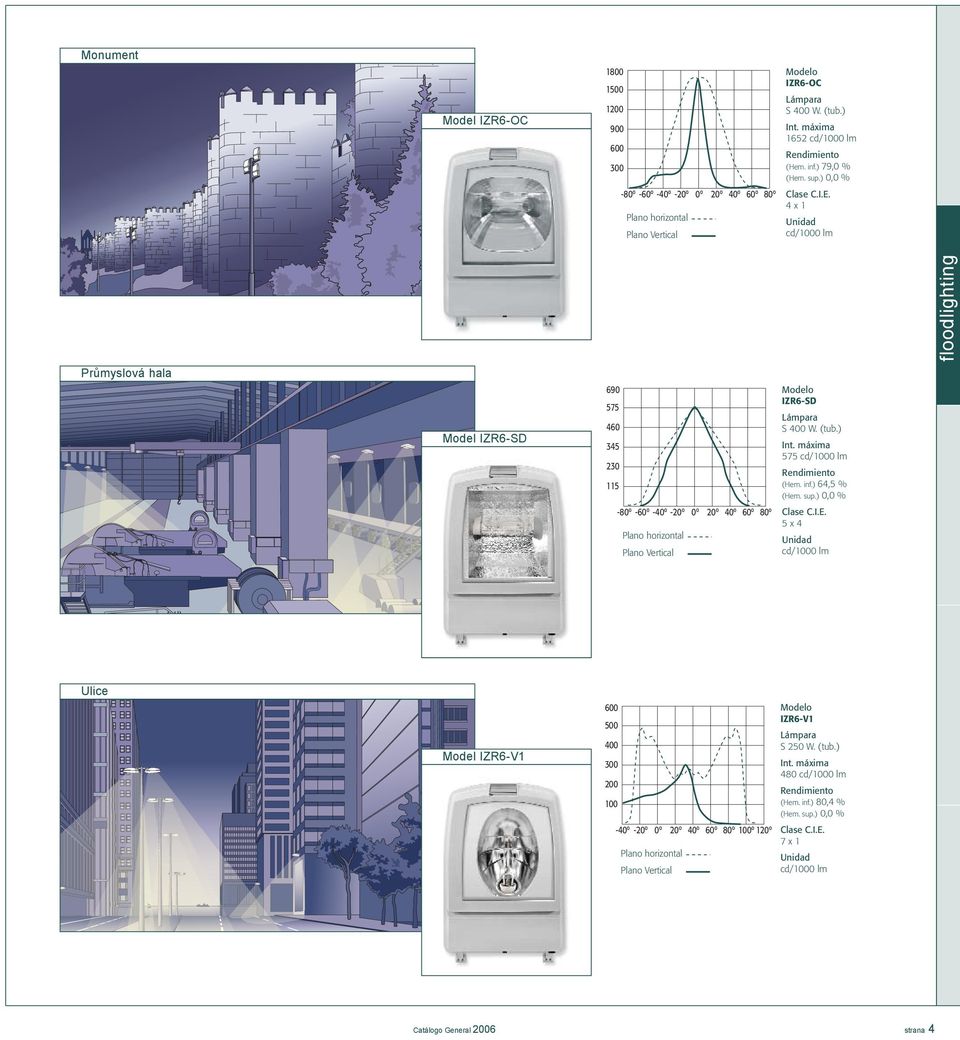

4 Monument Model IZR6-OC IZR6-OC 1652 (Hem. inf.) 79,0 % -80º -60º -40º -20º 0º 20º 40º 60º 80º 4 x 1 Prùmyslová hala Model IZR6-SD IZR6-SD 575 (Hem. inf.) 64,5 % -80º -60º -40º -20º 0º 20º 40º 60º 80º 5 x 4 Ulice Model IZR6-V º -20º 0º 20º 40º 60º 80º 100º 120º IZR6-V1 S 250 W. (tub.) 480 (Hem. inf.) 80,4 % 7 x 1 strana 4

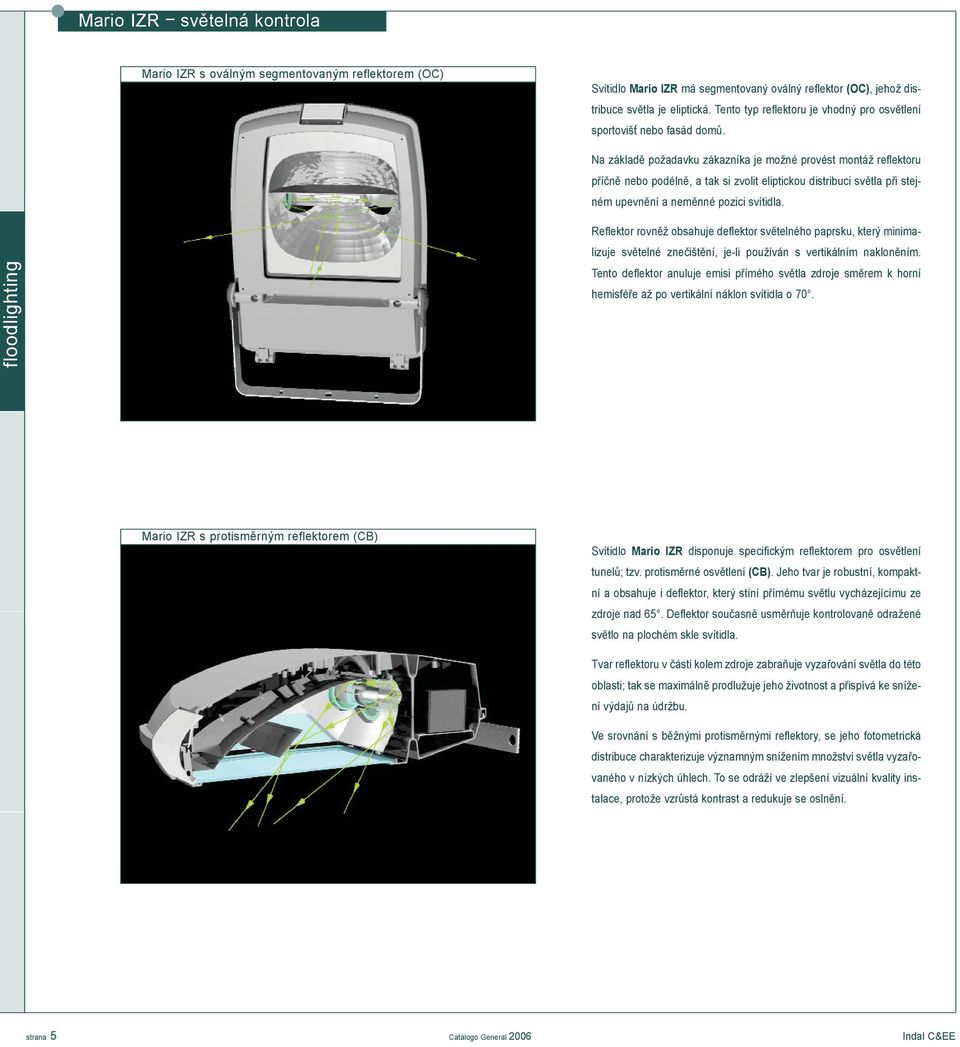

5 Mario IZR svìtelná kontrola Mario IZR s oválným segmentovaným reflektorem (OC) Svítidlo Mario IZR má segmentovaný oválný reflektor (OC), jehož distribuce svìtla je eliptická. Tento typ reflektoru je vhodný pro osvìtlení, sportovišt nebo fasád domù. Na základì požadavku zákazníka je možné provést montáž reflektoru pøíènì nebo podélnì, a tak si zvolit eliptickou distribuci svìtla pøi stejném upevnìní a nemìnné pozici svítidla. Reflektor rovnìž obsahuje deflektor svìtelného paprsku, který minimalizuje svìtelné zneèištìní, je-li používán s vertikálním naklonìním. Tento deflektor anuluje emisi pøímého svìtla zdroje smìrem k horní hemisféøe až po vertikální náklon svítidla o 70. Mario IZR s protismìrným reflektorem (CB) Svítidlo Mario IZR disponuje specifickým reflektorem pro osvìtlení tunelù; tzv. protismìrné osvìtlení (CB). Jeho tvar je robustní, kompaktní a obsahuje i deflektor, který stíní pøímému svìtlu vycházejícímu ze zdroje nad 65. Deflektor souèasnì usmìròuje kontrolovanì odražené svìtlo na plochém skle svítidla. Tvar reflektoru v èásti kolem zdroje zabraòuje vyzaøování svìtla do této oblasti; tak se maximálnì prodlužuje jeho životnost a pøispívá ke snížení výdajù na údržbu. Ve srovnání s bìžnými protismìrnými reflektory, se jeho fotometrická distribuce charakterizuje významným snížením množství svìtla vyzaøovaného v nízkých úhlech. To se odráží ve zlepšení vizuální kvality instalace, protože vzrùstá kontrast a redukuje se oslnìní. strana 5 Indal C&EE

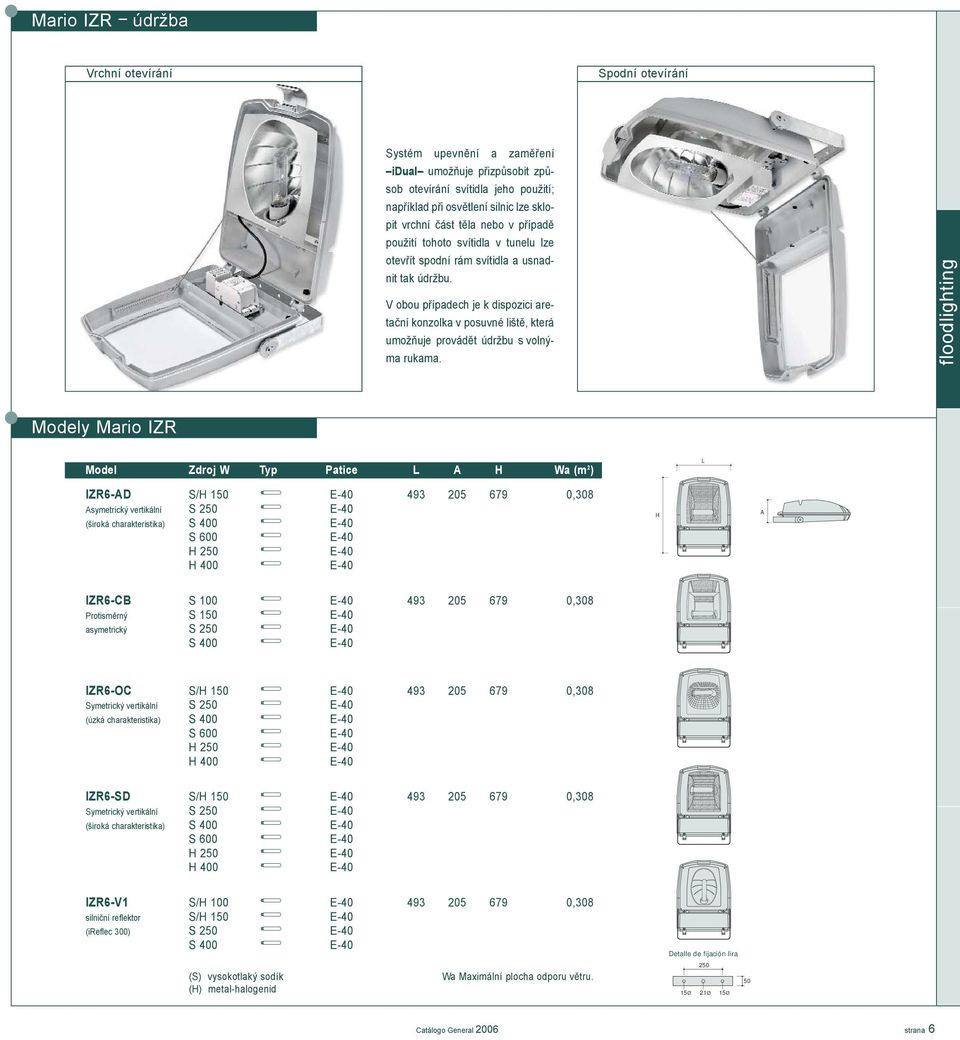

6 Mario IZR údržba Vrchní otevírání Spodní otevírání Systém upevnìní a zamìøení idual umožòuje pøizpùsobit zpùsob otevírání svítidla jeho použití; napøíklad pøi osvìtlení silnic lze sklopit vrchní èást tìla nebo v pøípadì použití tohoto svítidla v tunelu lze otevøít spodní rám svítidla a usnadnit tak údržbu. V obou pøípadech je k dispozici aretaèní konzolka v posuvné lištì, která umožòuje provádìt údržbu s volnýma rukama. Modely Mario IZR Model Zdroj W Typ Patice L A H Wa (m 2 ) L IZR6-AD S/H 150 E ,308 Asymetrický vertikální S 250 E-40 (široká charakteristika) S 400 E-40 S E-40 H 250 E-40 H 400 E-40 H A IZR6-CB S 100 E ,308 Protismìrný S 150 E-40 asymetrický S 250 E-40 S 400 E-40 IZR6-OC S/H 150 E ,308 Symetrický vertikální S 250 E-40 (úzká charakteristika) S 400 E-40 S E-40 H 250 E-40 H 400 E-40 IZR6-SD S/H 150 E ,308 Symetrický vertikální S 250 E-40 (široká charakteristika) S 400 E-40 S E-40 H 250 E-40 H 400 E-40 IZR6-V1 S/H 100 E ,308 silnièní reflektor S/H 150 E-40 (ireflec ) S 250 E-40 S 400 E-40 (S) vysokotlaký sodík (H) metal-halogenid Wa Maximální plocha odporu vìtru. Detalle de fijación lira Ø 21Ø 15Ø strana 6
