1 SOLÁRNÍ TECHNIKA CENÍK REFLEX 2008 C DOPORUČENÉ TYPOVÉ SESTAVY SOLÁRNÍ KOLEKTORY PŘÍSLUŠENSTVÍ SPOTŘEBIČE TEPLA Ceník 2008 platný od ceny jsou uvedeny bez DPH Pracujeme podle ISO 9001:2000

2

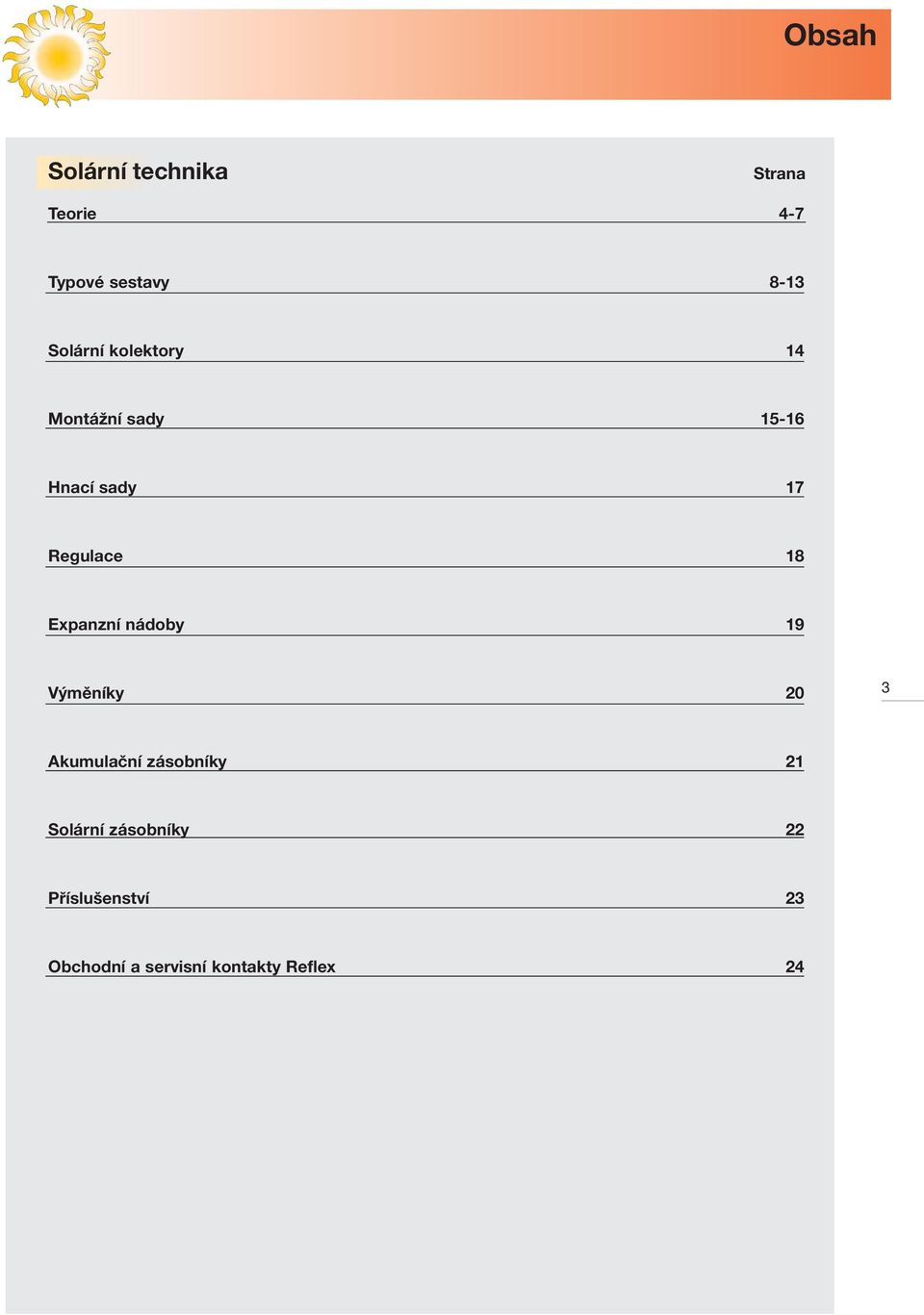

3 Obsah Solární technika Strana Teorie 4-7 Typové sestavy 8-13 Solární kolektory 14 Montážní sady Hnací sady 17 Regulace 18 Expanzní nádoby 19 Výměníky 20 3 Akumulační zásobníky 21 Solární zásobníky 22 Příslušenství 23 Obchodní a servisní kontakty Reflex 24

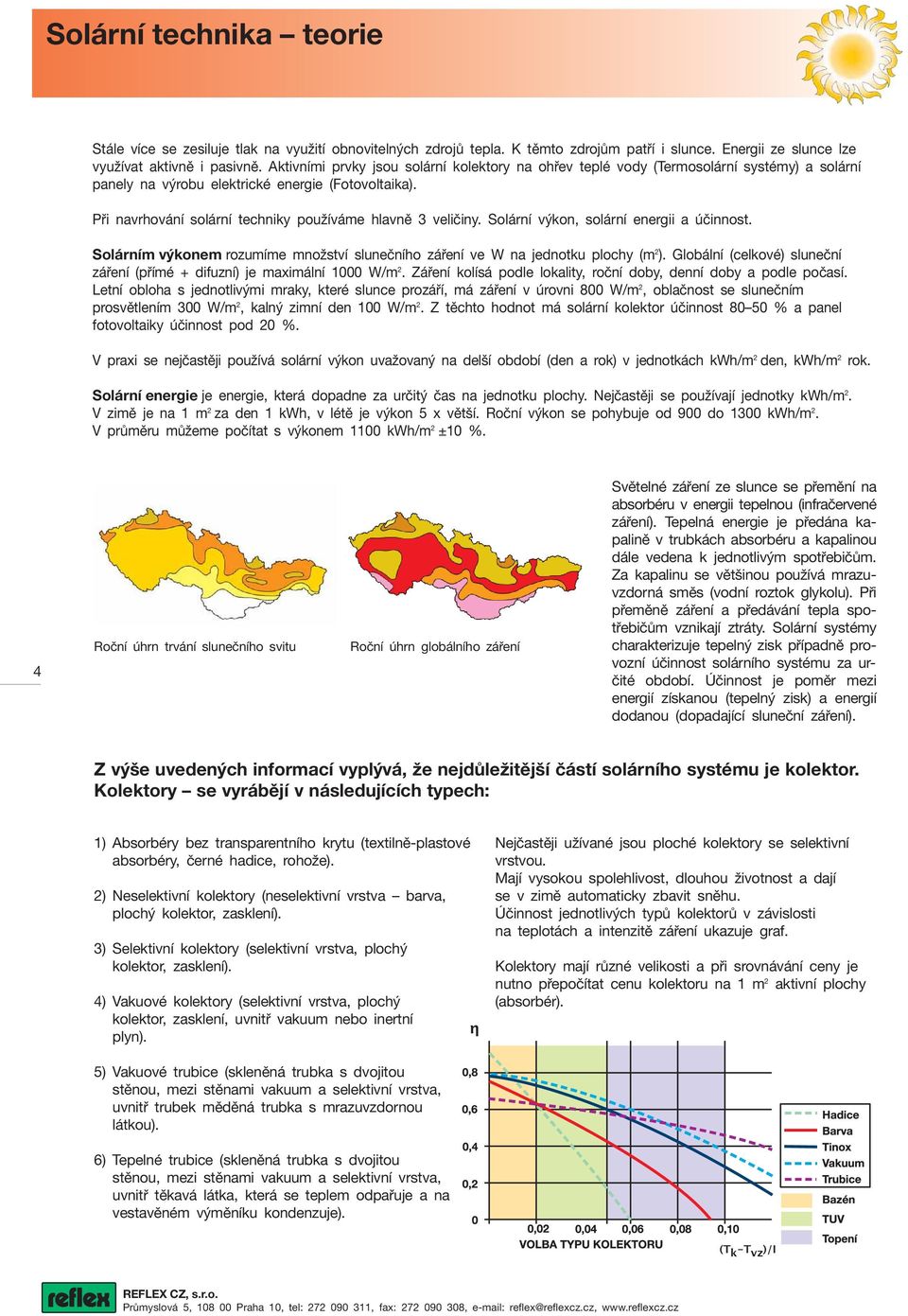

4 Solární technika teorie Stále více se zesiluje tlak na využití obnovitelných zdrojů tepla. K těmto zdrojům patří i slunce. Energii ze slunce lze využívat aktivně i pasivně. Aktivními prvky jsou solární kolektory na ohřev teplé vody (Termosolární systémy) a solární panely na výrobu elektrické energie (Fotovoltaika). Při navrhování solární techniky používáme hlavně 3 veličiny. Solární výkon, solární energii a účinnost. Solárním výkonem rozumíme množství slunečního záření ve W na jednotku plochy (m 2 ). Globální (celkové) sluneční záření (přímé + difuzní) je maximální 1000 W/m 2. Záření kolísá podle lokality, roční doby, denní doby a podle počasí. Letní obloha s jednotlivými mraky, které slunce prozáří, má záření v úrovni 800 W/m 2, oblačnost se slunečním prosvětlením 300 W/m 2, kalný zimní den 100 W/m 2. Z těchto hodnot má solární kolektor účinnost % a panel fotovoltaiky účinnost pod 20 %. V praxi se nejčastěji používá solární výkon uvažovaný na delší období (den a rok) v jednotkách kwh/m 2 den, kwh/m 2 rok. Solární energie je energie, která dopadne za určitý čas na jednotku plochy. Nejčastěji se používají jednotky kwh/m 2. V zimě je na 1 m 2 za den 1 kwh, v létě je výkon 5 x větší. Roční výkon se pohybuje od 900 do 1300 kwh/m 2. V průměru můžeme počítat s výkonem 1100 kwh/m 2 ±10 %. 4 Roční úhrn trvání slunečního svitu Roční úhrn globálního záření Světelné záření ze slunce se přemění na absorbéru v energii tepelnou (infračervené záření). Tepelná energie je předána kapalině v trubkách absorbéru a kapalinou dále vedena k jednotlivým spotřebičům. Za kapalinu se většinou používá mrazuvzdorná směs (vodní roztok glykolu). Při přeměně záření a předávání tepla spotřebičům vznikají ztráty. Solární systémy charakterizuje tepelný zisk případně provozní účinnost solárního sys tému za určité období. Účinnost je poměr mezi energií získanou (tepelný zisk) a energií dodanou (dopadající sluneční záření). Z výše uvedených informací vyplývá, že nejdůležitější částí solárního systému je kolektor. Kolektory se vyrábějí v následujících typech: 1) Absorbéry bez transparentního krytu (textilně-plastové absorbéry, černé hadice, rohože). 2) Neselektivní kolektory (neselektivní vrstva barva, plochý kolektor, zasklení). 3) Selektivní kolektory (selektivní vrstva, plochý kolektor, zasklení). 4) Vakuové kolektory (selektivní vrstva, plochý kolektor, zasklení, uvnitř vakuum nebo inertní plyn). η Nejčastěji užívané jsou ploché kolektory se selektivní vrstvou. Mají vysokou spolehlivost, dlouhou životnost a dají se v zimě automaticky zbavit sněhu. Účinnost jednotlivých typů kolektorů v závislosti na teplotách a intenzitě záření ukazuje graf. Kolektory mají různé velikosti a při srovnávání ceny je nutno přepočítat cenu kolektoru na 1 m 2 aktivní plochy (absorbér). 5) Vakuové trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř trubek měděná trubka s mrazuvzdornou látkou). 6) Tepelné trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř těkavá látka, která se teplem odpařuje a na vestavěném výměníku kondenzuje). (T k -T vz )/I

5 Solární technika teorie Teoreticky možný zisk ze slunečního záření je dále snížen řadou faktorů: 1) Typem kolektorů, jejich vlastnostmi a jejich účinností. 2) Vztahem mezi okolní teplotou a požadovanou teplotou spotřebiče. 3) Ztrátou tepla. 4) Orientací kolektorů (odchylka od jihu) (nejlépe jih, lze i jihovýchod a jihozápad, nikdy ne sever). 5) Sklonem kolektorů (celoročně doporučujme 45, v zimě strmější, v létě plošší sklon). 6) Stupněm znečištění atmosféry a kolektorů. 7) Lokalizací (vliv nadmořské výšky, klimatu, zeměpisné šířky a délky). Montáž se provádí na střechu, do střechy nebo na podpůrné konstrukce (štítová zeď, plochá střecha). Doporučujeme, aby montáž prováděla odborně proškolená firma, protože solární zařízení pracuje (na zvyklosti v domácnosti) s vyššími parametry vysoký tlak (6 10 barů), vysoká teplota ( C), elektrické připojení, instalace ve výškách. Kromě kolektorů je nutné vybavit systém i vhodnou regulací a hnací sadou (čerpadlo a pojistné prvky). K tomu přistupuje celá řada nutných komponentů. 5 V domácnosti můžeme použít sluneční teplo na 3 typy spotřebičů: 1) Přípravu teplé užitkové vody (TV). 2) Podporu topení akumulace (AKU). 3) Ohřev bazénové vody (BAZ). Osvědčené je využití na ohřev TV, eventuálně použít přebytky na BAZ (ušetříte až 60 % ročních nákladů na ohřev vody). Nebo instalace pouze pro bazén (neexistuje levnější způsob ohřevu). Pokud chcete použít teplo na podporu topení, používají se speciální solární akumulátory tepla, kde se TV ohřívá průtokem. Z grafu je vidět, že v našich klimatických podmínkách sluneční kolektory mohou pomoci s temperací objektu, ale v žád - ném případě se nedá uvažovat o plno - hodnotném vytápěním.

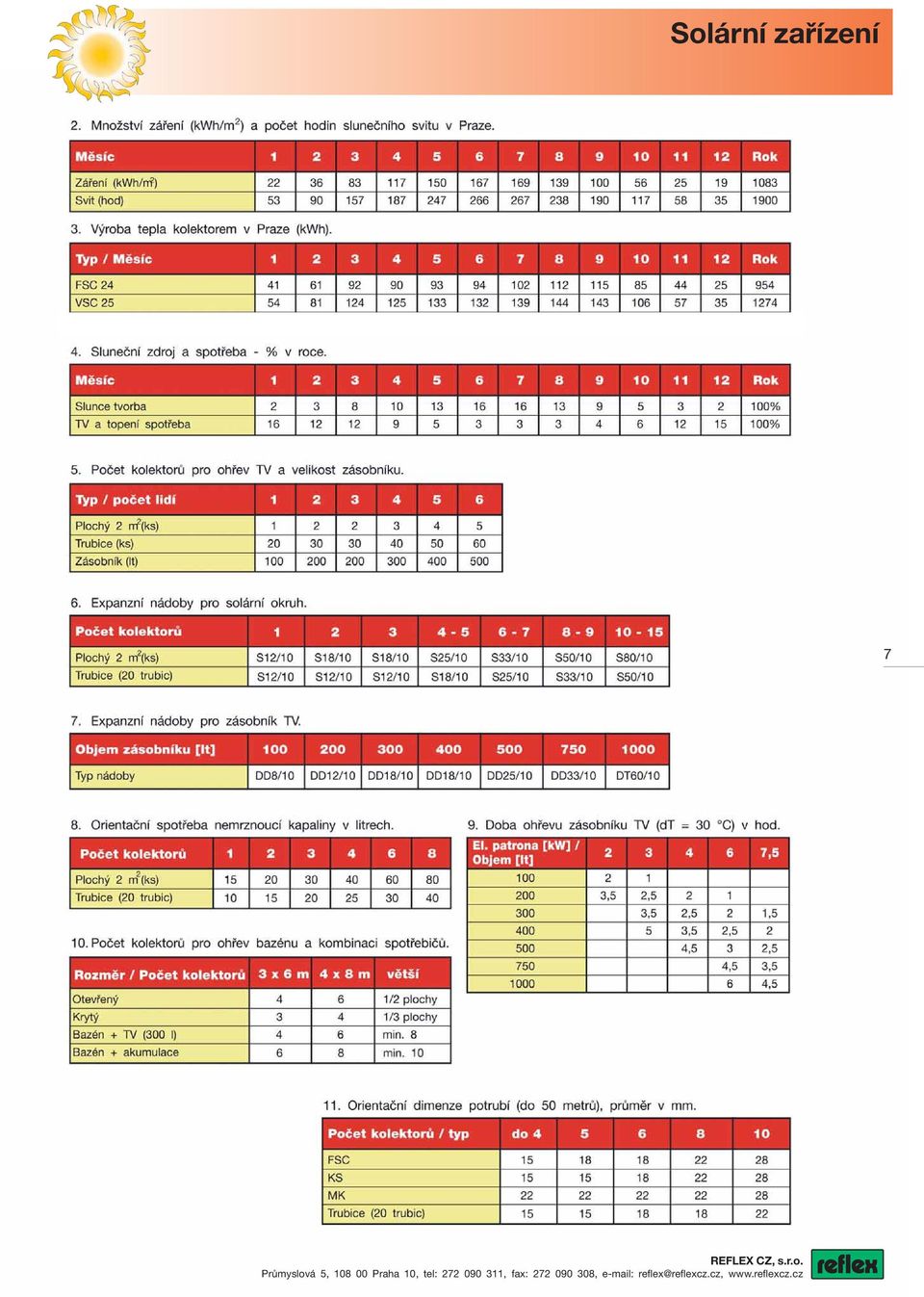

6 Solární zařízení 6

7 Solární zařízení 7

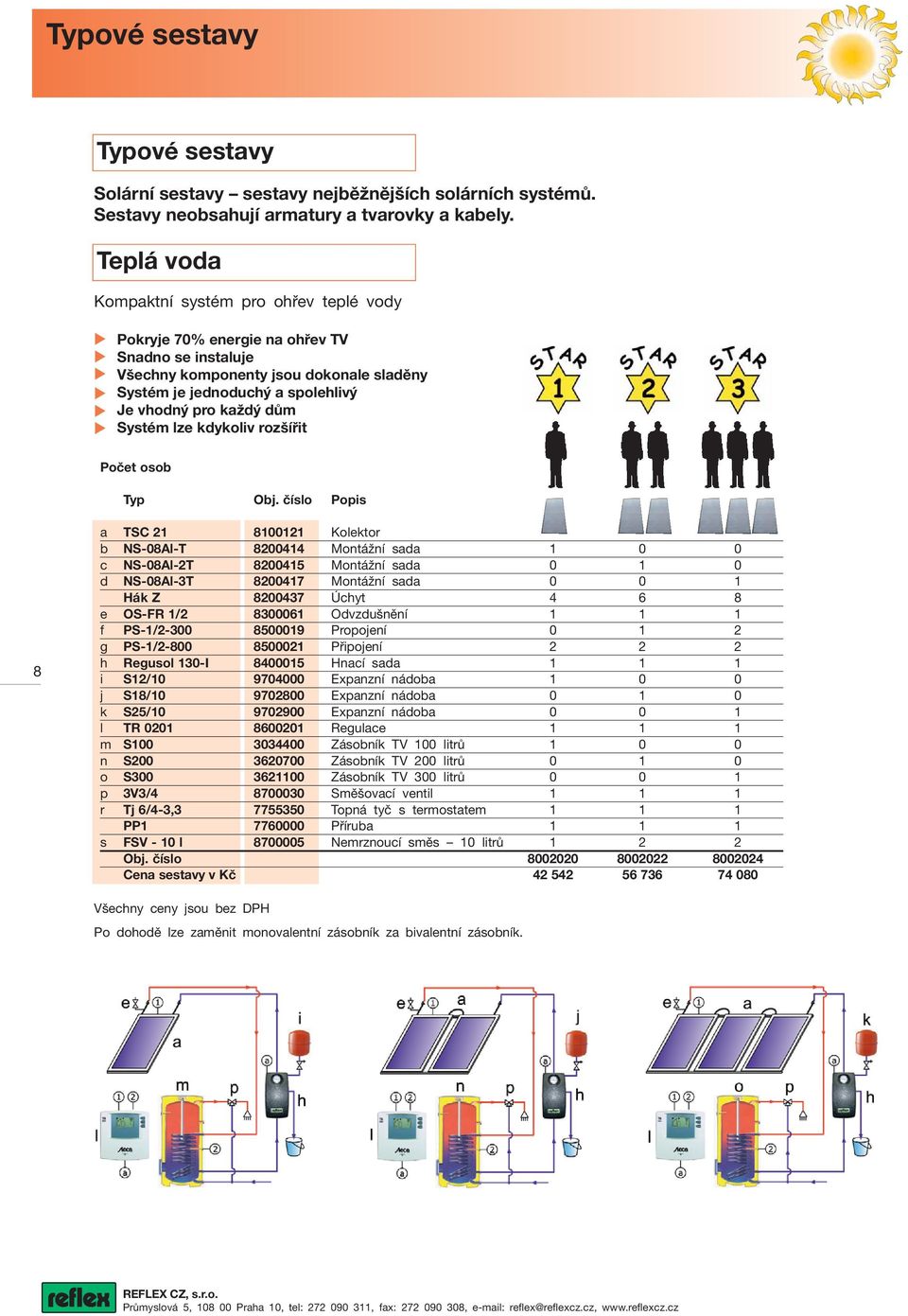

8 Typové sestavy Typové sestavy Solární sestavy sestavy nejběžnějších solárních systémů. Sestavy neobsahují armatury a tvarovky a kabely. Teplá voda Kompaktní systém pro ohřev teplé vody Pokryje 70% energie na ohřev TV Snadno se instaluje Všechny komponenty jsou dokonale sladěny Systém je jednoduchý a spolehlivý Je vhodný pro každý dům Systém lze kdykoliv rozšířit Počet osob Typ Obj. číslo Popis 8 a TSC Kolektor b NS-08Al-T Montážní sada c NS-08Al-2T Montážní sada d NS-08Al-3T Montážní sada Hák Z Úchyt e OS-FR 1/ Odvzdušnění f PS-1/ Propojení g PS-1/ Připojení h Regusol 130-I Hnací sada i S12/ Expanzní nádoba j S18/ Expanzní nádoba k S25/ Expanzní nádoba l TR Regulace m S Zásobník TV 100 litrů n S Zásobník TV 200 litrů o S Zásobník TV 300 litrů p 3V3/ Směšovací ventil r Tj 6/4-3, Topná tyč s termostatem PP Příruba s FSV - 10 l Nemrznoucí směs 10 litrů Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH Po dohodě lze zaměnit monovalentní zásobník za bivalentní zásobník.

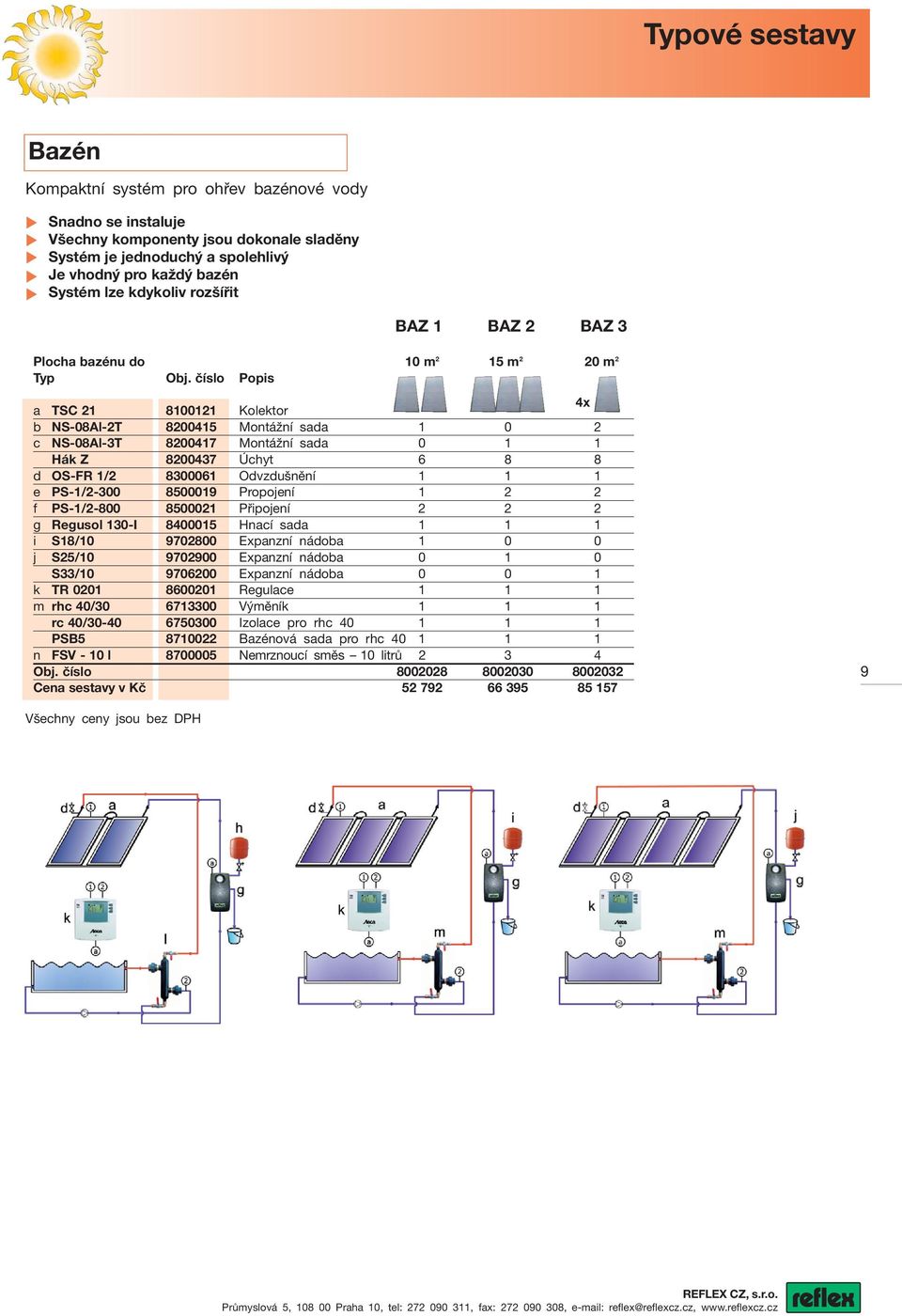

9 Typové sestavy Bazén Kompaktní systém pro ohřev bazénové vody Snadno se instaluje Všechny komponenty jsou dokonale sladěny Systém je jednoduchý a spolehlivý Je vhodný pro každý bazén Systém lze kdykoliv rozšířit BAZ 1 BAZ 2 BAZ 3 Plocha bazénu do 10 m 2 15 m 2 20 m 2 Typ Obj. číslo Popis a TSC Kolektor 4x b NS-08Al-2T Montážní sada c NS-08Al-3T Montážní sada Hák Z Úchyt d OS-FR 1/ Odvzdušnění e PS-1/ Propojení f PS-1/ Připojení g Regusol 130-I Hnací sada i S18/ Expanzní nádoba j S25/ Expanzní nádoba S33/ Expanzní nádoba k TR Regulace m rhc 40/ Výměník rc 40/ Izolace pro rhc PSB Bazénová sada pro rhc n FSV - 10 l Nemrznoucí směs 10 litrů Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH

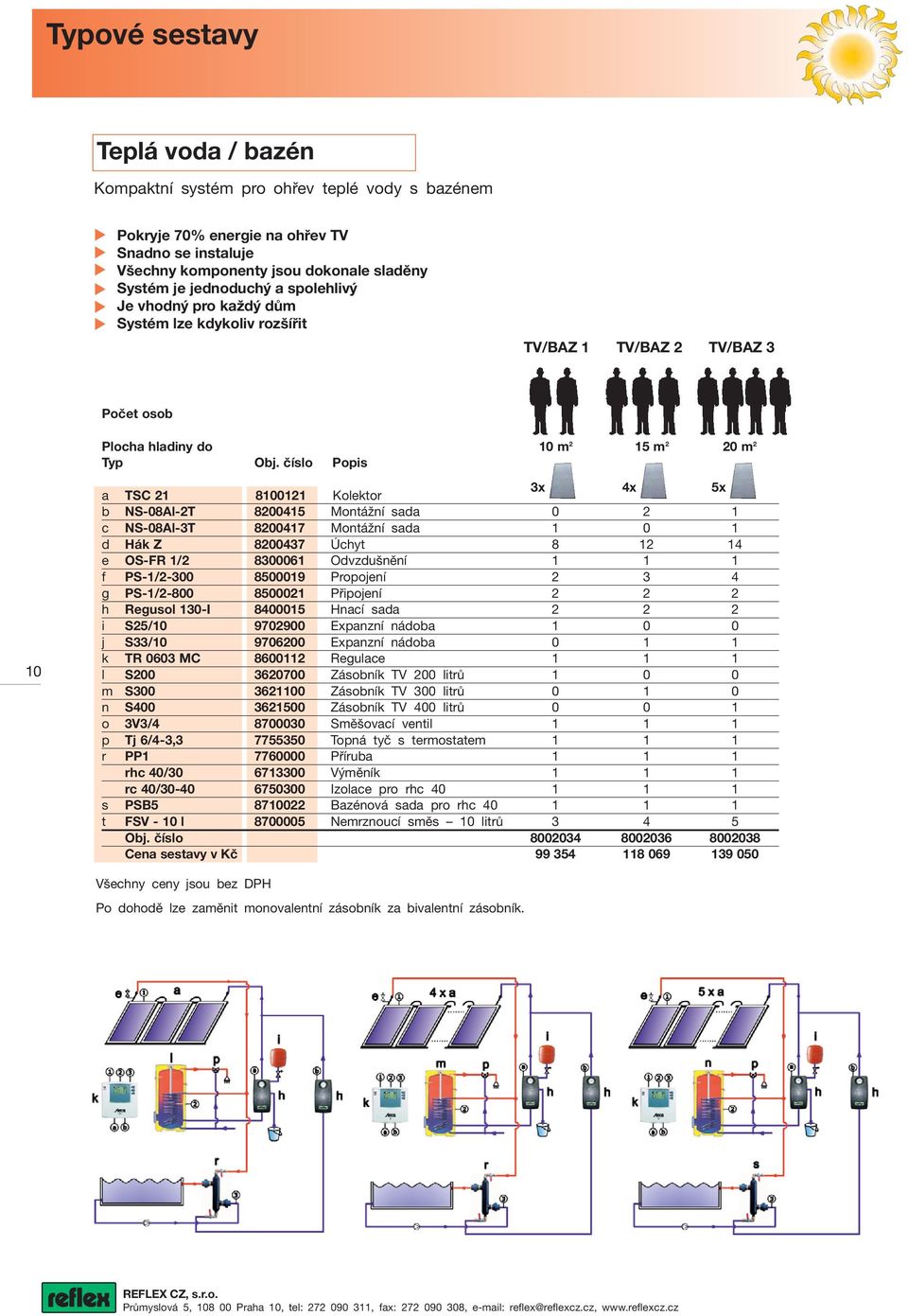

10 Typové sestavy Teplá voda / bazén Kompaktní systém pro ohřev teplé vody s bazénem Pokryje 70% energie na ohřev TV Snadno se instaluje Všechny komponenty jsou dokonale sladěny Systém je jednoduchý a spolehlivý Je vhodný pro každý dům Systém lze kdykoliv rozšířit TV/BAZ 1 TV/BAZ 2 TV/BAZ 3 Počet osob Plocha hladiny do 10 m 2 15 m 2 20 m 2 Typ Obj. číslo Popis 10 a TSC Kolektor 3x 4x 5x b NS-08Al-2T Montážní sada c NS-08Al-3T Montážní sada d Hák Z Úchyt e OS-FR 1/ Odvzdušnění f PS-1/ Propojení g PS-1/ Připojení h Regusol 130-I Hnací sada i S25/ Expanzní nádoba j S33/ Expanzní nádoba k TR 0603 MC Regulace l S Zásobník TV 200 litrů m S Zásobník TV 300 litrů n S Zásobník TV 400 litrů o 3V3/ Směšovací ventil p Tj 6/4-3, Topná tyč s termostatem r PP Příruba rhc 40/ Výměník rc 40/ Izolace pro rhc s PSB Bazénová sada pro rhc t FSV - 10 l Nemrznoucí směs 10 litrů Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH Po dohodě lze zaměnit monovalentní zásobník za bivalentní zásobník.

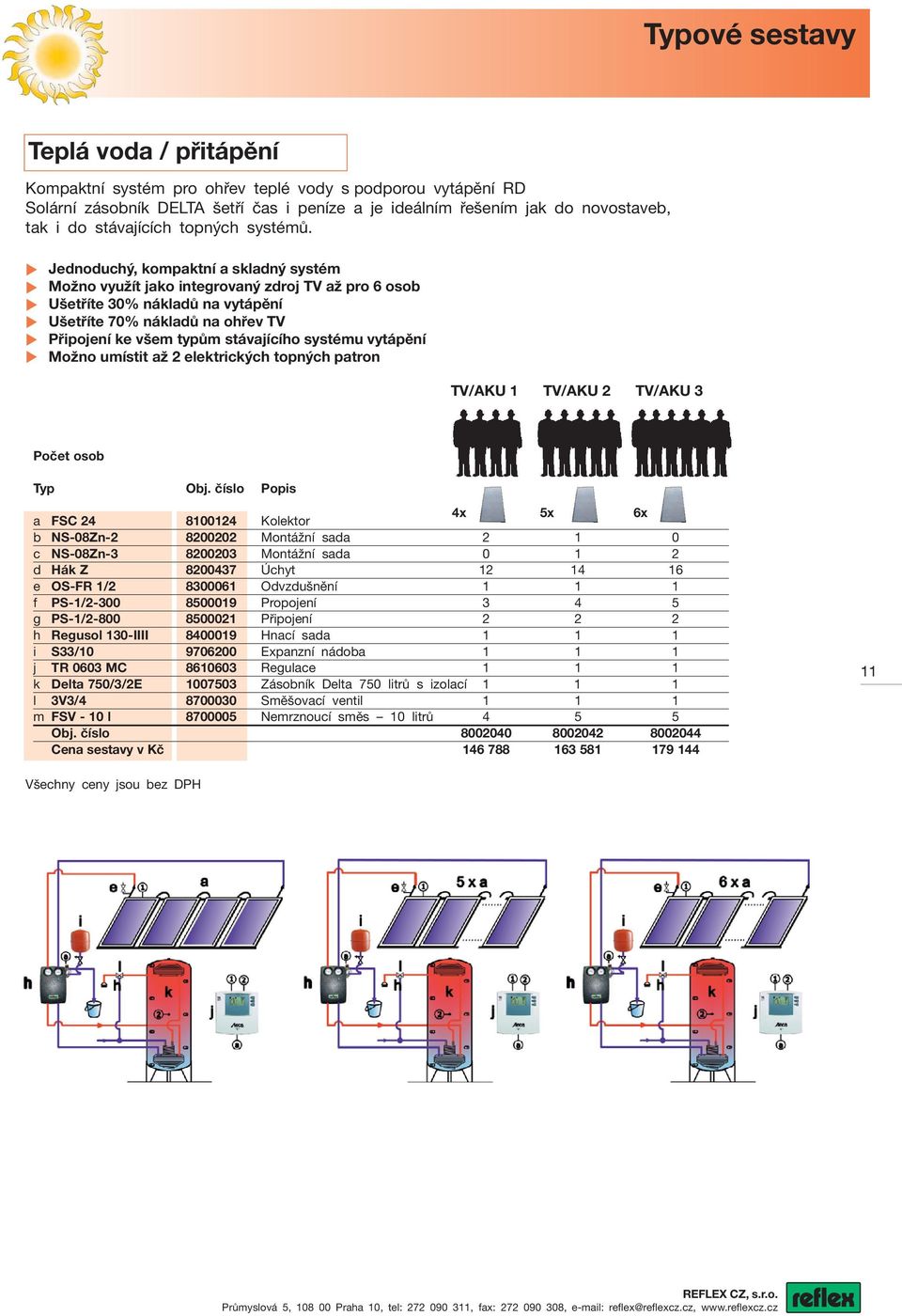

11 Typové sestavy Teplá voda / přitápění Kompaktní systém pro ohřev teplé vody s podporou vytápění RD Solární zásobník DELTA šetří čas i peníze a je ideálním řešením jak do novostaveb, tak i do stávajících topných systémů. Jednoduchý, kompaktní a skladný systém Možno využít jako integrovaný zdroj TV až pro 6 osob Ušetříte 30% nákladů na vytápění Ušetříte 70% nákladů na ohřev TV Připojení ke všem typům stávajícího systému vytápění Možno umístit až 2 elektrických topných patron TV/AKU 1 TV/AKU 2 TV/AKU 3 Počet osob Typ Obj. číslo Popis a FSC Kolektor 4x 5x 6x b NS-08Zn Montážní sada c NS-08Zn Montážní sada d Hák Z Úchyt e OS-FR 1/ Odvzdušnění f PS-1/ Propojení g PS-1/ Připojení h Regusol 130-IIII Hnací sada i S33/ Expanzní nádoba j TR 0603 MC Regulace k Delta 750/3/2E Zásobník Delta 750 litrů s izolací l 3V3/ Směšovací ventil m FSV - 10 l Nemrznoucí směs 10 litrů Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH

12 Typové sestavy Teplá voda / přitápění / bazén Kompaktní systém pro ohřev teplé vody s bazénem a podporou vytápění. Jednoduchý, kompaktní a skladný systém Možno využít jako integrovaný zdroj TV až pro 6 osob Ušetříte 30% nákladů na vytápění Ušetříte 70% nákladů na ohřev TV Připojení ke všem typům stávajícího systému vytápění Možno umístit až 2 elektrických topných patron ALL 1 ALL 2 ALL 3 Počet osob Plocha hladiny do 25 m 2 30 m 2 35 m 2 Typ Obj. číslo Popis 12 a FSC Kolektor 4x 5x 6x b NS-08Zn Montážní sada c NS-08Zn Montážní sada d Hák Z Úchyt e OS-FR 1/ Odvzdušnění f PS-1/ Propojení g PS-1/ Připojení h Regusol 130-IIII Hnací sada h Regusol I Hnací sada i S33/ Expanzní nádoba j TR 0603 MC Regulace k Delta 750/3/2E Zásobník Delta 750 litrů s izolací l 3V3/ Směšovací ventil o P Výměník PSB Bazénová sada p FSV - 10 l Nemrznoucí směs 10 litrů Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH

13 Typové sestavy Exclusive Kompaktní systém s tepelným čerpadlem pro ohřev teplé vody a vytápěním Solární zásobník DELTA s TČ šetří čas i peníze a je ideálním řešením jak do novostaveb, tak i do stávajících topných systémů. Jednoduchý, kompaktní a skladný systém Možno využít jako integrovaný zdroj TV až pro 6 osob Ušetříte 30% nákladů na vytápění Ušetříte 70% nákladů na ohřev TV Připojení ke všem typům stávajícího systému vytápění Možno umístit až 2 elektrických topných patron EXCLUSIVE 1 EXCLUSIVE 2 Počet osob Typ Obj. číslo Popis a FSC Kolektor 4x 5x b NS-08Zn Montážní sada 2 1 c NS-08Zn Montážní sada 0 1 Hák Z Úchyt d OS-FR 1/ Odvzdušnění 1 1 e PS-1/ Propojení 3 4 f PS-1/ Připojení 2 2 g Regusol 130-IIII Hnací sada 1 1 h S33/ Expanzní nádoba 1 1 i TR 0603 MC Regulace 1 1 j Delta 750/3/2E Zásobník Delta 750 litrů s izolací 0 1 k SO Zásobník Solarito II 1 0 k SOW Izolace k Solaritu II 1 0 l 3V3/ Směšovací ventil 1 1 m FSV - 10 l Nemrznoucí směs 10 litrů 4 5 n 10AS Tepelné čerpadlo voda-vzduch* 1 0 o 17AS Tepelné čerpadlo voda-vzduch** 0 1 Obj. číslo Cena sestavy v Kč Všechny ceny jsou bez DPH * Výkon 8,7 kw při A +7 C / W +35 C ** Výkon 14,2 kw při A +7 C / W +35 C k

14 Solární kolektory Solární kolektory špičkové solární kolektory vyrobené moderními postupy respektují klimatické podmínky střední Evropy vysoká účinnost díky speciálním selektivním povrchům TYPY ABSORBÉRU typ U typ H typ M typ V typ T 14 Typ Obj. Cena Typ Popis číslo Kč TSC H deskový selektivní kolektor FSC U deskový selektivní kolektor KS M deskový selektivní kolektor KS H deskový selektivní kolektor MK H modulární selektivní kolektor MK H modulární selektivní kolektor MK H modulární selektivní kolektor VSC V vakuové trubice průtočné VTO T vakuové trubice Heat Pipe Doprodej NBC 18A typ H deskový neselektivní kolektor TSC 21 FSC 24 KS 23 KS 24 MK 4 MK 2 MK 6 VSC 25 NBC VLASTNOSTI KOLEKTORŮ Typ TSC 21 FSC 24(B) KS 23 KS 24 MK 2 MK 4 MK 6 VTO 12 VSC 25 NBC 18A Druh plochý plochý plochý plochý plochý plochý plochý trubice trubice plochý Uspořádání H U (lyra) M (meanrd) H H H H HeatPipe Přímé H Absorber Cu-selektivní Cu-barva Výška mm Šířka mm Plocha celková m 2 2,03 2,37 2,32 2,32 1,83 3,64 5,44 1,91 1,84 1,82 Plocha absorpční účinná / efektivní m 2 1,78 2,14 2,14 2,14 1,66 3,4 5,1 1,85 1,6 1,57 Max. pracovní tlak bar Max. pracovní teplota C Koef. absorpce 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,96 0,95 Koef. emise <0,15 0,05 0,05 0,05 0,05 0,05 0,05 0,06 0,06 0,35 Připojení mosaz Rp 1/2" Rp 1/2" 15x1 18x1 22x1 22x1 22x1 22x1 Rp 3/4" Rp 3/4" Hmotnost (prázdný) kg Objem svazku litr 1,3 1,5 1,2 1,5 1,5 2,9 4,4 1,2 1,6 2,3 Optimální průtok litry/h Optimální průtok litry/min 0,4 3,3 2,0 2,5 4,5 4,5 4,5 0,5 0,5 1,7

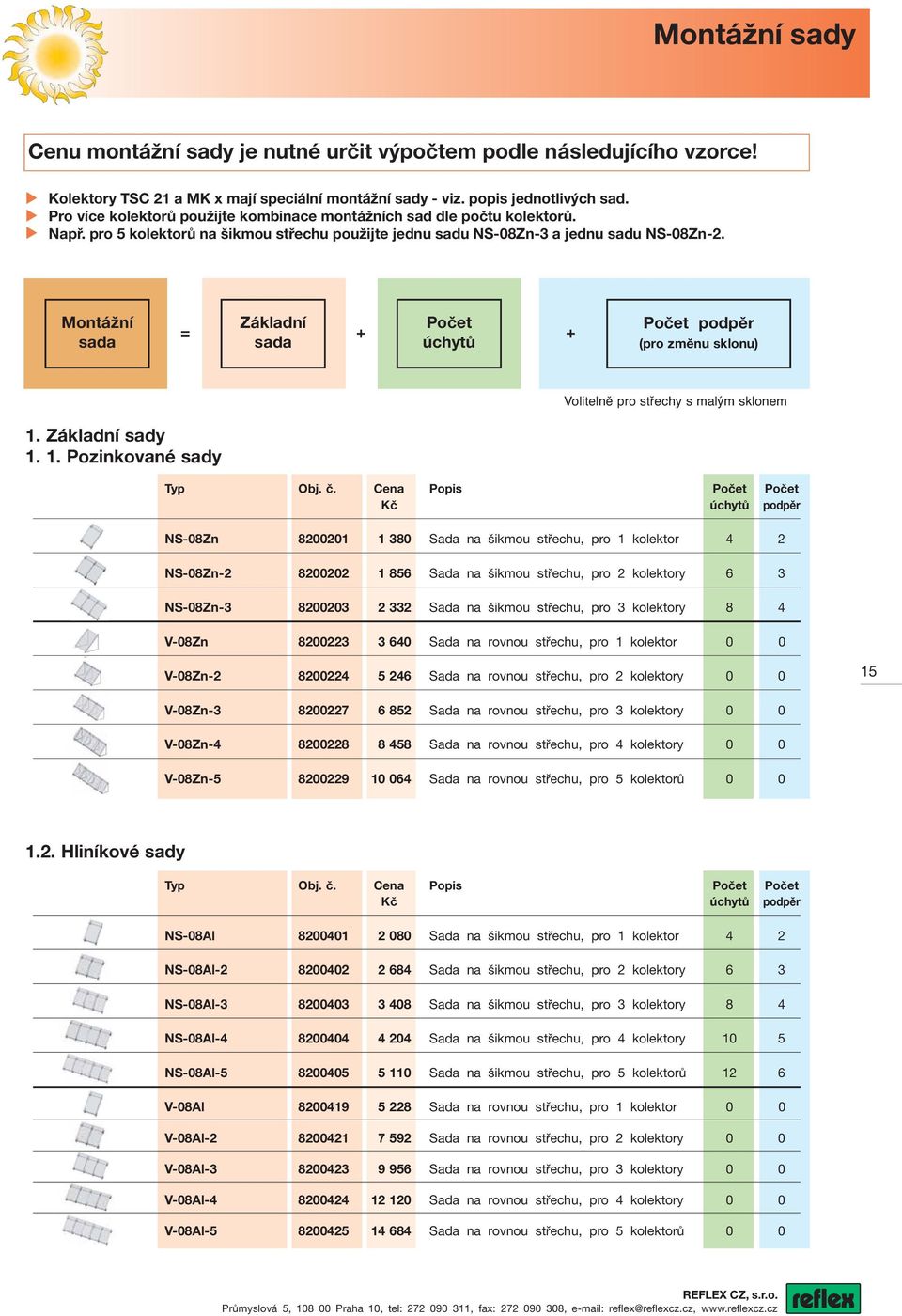

15 Montážní sady Cenu montážní sady je nutné určit výpočtem podle následujícího vzorce! Kolektory TSC 21 a MK x mají speciální montážní sady - viz. popis jednotlivých sad. Pro více kolektorů použijte kombinace montážních sad dle počtu kolektorů. Např. pro 5 kolektorů na šikmou střechu použijte jednu sadu NS-08Zn-3 a jednu sadu NS-08Zn-2. Montážní sada = Základní sada + Počet úchytů + Počet podpěr (pro změnu sklonu) Volitelně pro střechy s malým sklonem 1. Základní sady Pozinkované sady Typ Obj. č. Cena Popis Počet Počet Kč úchytů podpěr NS-08Zn Sada na šikmou střechu, pro 1 kolektor 4 2 NS-08Zn Sada na šikmou střechu, pro 2 kolektory 6 3 NS-08Zn Sada na šikmou střechu, pro 3 kolektory 8 4 V-08Zn Sada na rovnou střechu, pro 1 kolektor 0 0 V-08Zn Sada na rovnou střechu, pro 2 kolektory V-08Zn Sada na rovnou střechu, pro 3 kolektory 0 0 V-08Zn Sada na rovnou střechu, pro 4 kolektory 0 0 V-08Zn Sada na rovnou střechu, pro 5 kolektorů Hliníkové sady Typ Obj. č. Cena Popis Počet Počet Kč úchytů podpěr NS-08Al Sada na šikmou střechu, pro 1 kolektor 4 2 NS-08Al Sada na šikmou střechu, pro 2 kolektory 6 3 NS-08Al Sada na šikmou střechu, pro 3 kolektory 8 4 NS-08Al Sada na šikmou střechu, pro 4 kolektory 10 5 NS-08Al Sada na šikmou střechu, pro 5 kolektorů 12 6 V-08Al Sada na rovnou střechu, pro 1 kolektor 0 0 V-08Al Sada na rovnou střechu, pro 2 kolektory 0 0 V-08Al Sada na rovnou střechu, pro 3 kolektory 0 0 V-08Al Sada na rovnou střechu, pro 4 kolektory 0 0 V-08Al Sada na rovnou střechu, pro 5 kolektorů 0 0

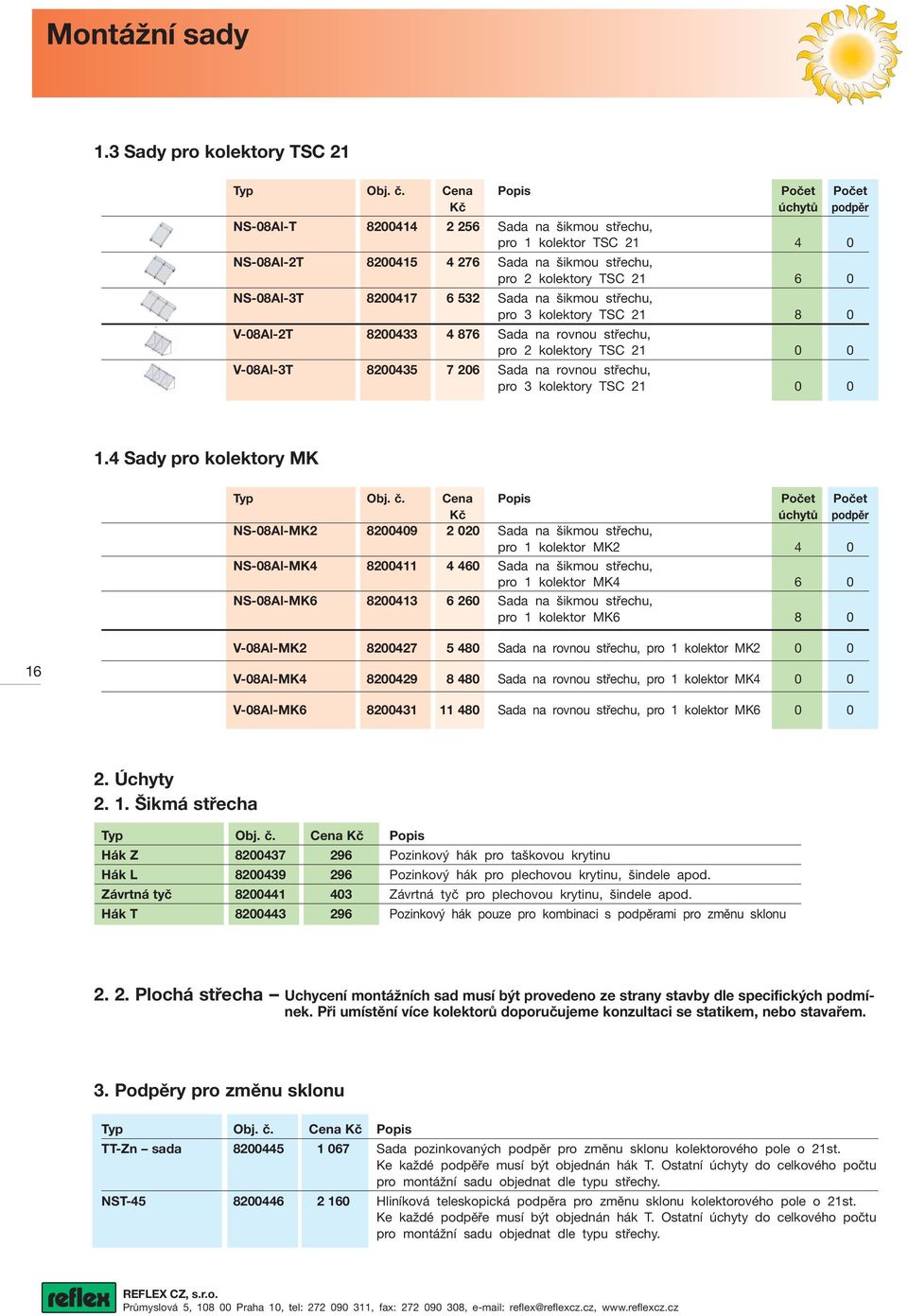

16 Montážní sady 1.3 Sady pro kolektory TSC 21 Typ Obj. č. Cena Popis Počet Počet Kč úchytů podpěr NS-08Al-T Sada na šikmou střechu, pro 1 kolektor TSC NS-08Al-2T Sada na šikmou střechu, pro 2 kolektory TSC NS-08Al-3T Sada na šikmou střechu, pro 3 kolektory TSC V-08Al-2T Sada na rovnou střechu, pro 2 kolektory TSC V-08Al-3T Sada na rovnou střechu, pro 3 kolektory TSC Sady pro kolektory MK Typ Obj. č. Cena Popis Počet Počet Kč úchytů podpěr NS-08Al-MK Sada na šikmou střechu, pro 1 kolektor MK2 4 0 NS-08Al-MK Sada na šikmou střechu, pro 1 kolektor MK4 6 0 NS-08Al-MK Sada na šikmou střechu, pro 1 kolektor MK V-08Al-MK Sada na rovnou střechu, pro 1 kolektor MK2 0 0 V-08Al-MK Sada na rovnou střechu, pro 1 kolektor MK4 0 0 V-08Al-MK Sada na rovnou střechu, pro 1 kolektor MK Úchyty Šikmá střecha Typ Obj. č. Cena Kč Popis Hák Z Pozinkový hák pro taškovou krytinu Hák L Pozinkový hák pro plechovou krytinu, šindele apod. Závrtná tyč Závrtná tyč pro plechovou krytinu, šindele apod. Hák T Pozinkový hák pouze pro kombinaci s podpěrami pro změnu sklonu Plochá střecha Uchycení montážních sad musí být provedeno ze strany stavby dle specifických podmínek. Při umístění více kolektorů doporučujeme konzultaci se statikem, nebo stavařem. 3. Podpěry pro změnu sklonu Typ Obj. č. Cena Kč Popis TT-Zn sada Sada pozinkovaných podpěr pro změnu sklonu kolektorového pole o 21st. Ke každé podpěře musí být objednán hák T. Ostatní úchyty do celkového počtu pro montážní sadu objednat dle typu střechy. NST Hliníková teleskopická podpěra pro změnu sklonu kolektorového pole o 21st. Ke každé podpěře musí být objednán hák T. Ostatní úchyty do celkového počtu pro montážní sadu objednat dle typu střechy.

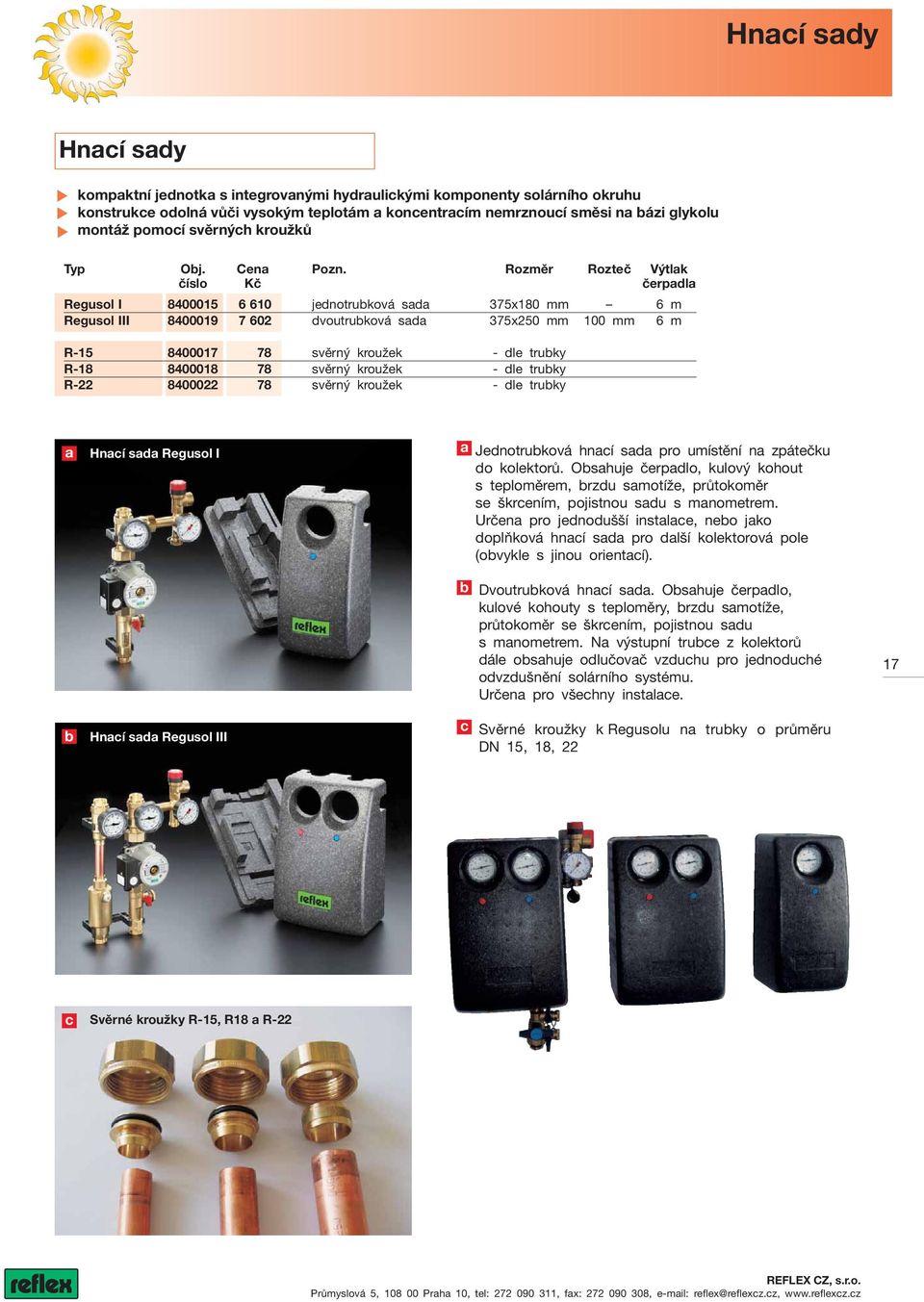

17 Hnací sady Hnací sady kompaktní jednotka s integrovanými hydraulickými komponenty solárního okruhu konstrukce odolná vůči vysokým teplotám a koncentracím nemrznoucí směsi na bázi glykolu montáž pomocí svěrných kroužků Typ Obj. Cena Pozn. Rozměr Rozteč Výtlak číslo Kč čerpadla Regusol I jednotrubková sada 375x180 mm 6 m Regusol III dvoutrubková sada 375x250 mm 100 mm 6 m R svěrný kroužek - dle trubky R svěrný kroužek - dle trubky R svěrný kroužek - dle trubky a Hnací sada Regusol I a Jednotrubková hnací sada pro umístění na zpátečku do kolektorů. Obsahuje čerpadlo, kulový kohout s teploměrem, brzdu samotíže, průtokoměr se škrcením, pojistnou sadu s manometrem. Určena pro jednodušší instalace, nebo jako doplňková hnací sada pro další kolektorová pole (obvykle s jinou orientací). b Dvoutrubková hnací sada. Obsahuje čerpadlo, kulové kohouty s teploměry, brzdu samotíže, průtokoměr se škrcením, pojistnou sadu s manometrem. Na výstupní trubce z kolektorů dále obsahuje odlučovač vzduchu pro jednoduché odvzdušnění solárního systému. Určena pro všechny instalace. 17 b Hnací sada Regusol III c Svěrné kroužky k Regusolu na trubky o průměru DN 15, 18, 22 c Svěrné kroužky R-15, R18 a R-22

18 Regulace Regulace řídí činnost solárního systému informuje o provozních stavech umožňuje nastavení požadovaných hodnot Typ Obj. Cena číslo Kč a TR b TR 0301 SC c TR d TR 0603 MC e UVR f Pt g OP h CMM i RAS j AUS k Hirel Pozn.: Další moduly k UVR 1611 na požádání a b c d f g e i j k h 18 a Regulace se 2 vstupy a 1 výstupem Regulátor může řídit solární systém s 1 kolektorovým polem a 1 zásobníkem. Regulátor má 1 přepínač ruční nebo automatický režim. funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, Funkce: holiday a s nas - taveným ochlazováním, volba C nebo F. LCD displej v případě poruchy přejde ze žlutozelené barvy na červenou. b Regulace se 3 vstupy a 1 výstupem Verze regulátoru, kde výstupní relé je nahrazeno triakem (200 W), který umožňuje řízení otáček napojeného oběhového čerpadla solárního okruhu. Regulátor navíc monitoruje provozní hodiny. Funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, funkce holiday a s nastaveným ochlazo váním, volba C nebo F. c Regulace se 6 vstupy a 3 výstupy Osvědčený regulátor pro 2 kolektorová pole a až 3 zásobníky nebo spotřebiče. Počet piktogramů je 15. Funkce: cirkulace, podpůrný ohřev, volba maximální teploty zásobníků, volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, možnost volby jazykové verze. d Regulace mc se 6 vstupy a 3 výstupy Nejnovější solární regulátor. Významnou inovací je možnost úschovy provozních dat na SD kartu. Regulátor s 28 piktogramy (systémy) a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel, uložení dat na SD kartu, diagnostika poruch, možnost volby jazykové verze. e Regulace se 16 vstupy a 11 výstupy Univerzální regulátor, který je vhodný pro řízení solárních okruhů, topných okruhů a dalších požadovaných cyklů v obytných a administrativních objektech. Regulátor je volně programovatelný na PC. Má 16 vstupů a 11 výstupů, které lze bez omezení rozšiřovat. Funkční spojení více regulátorů v logice master-slave. Vizualizace na PC, dálkové ovládání pomocí internetu, GPS modul. Množství přídavných funkcí: infrared interface, regulace otáček, aktivní anoda pro zásobníky, funkce ekvitermy, řídicí napětí na kotle, reléové výstupy pro proporcionální ventily, poruchové hlášení přes beznapěťové relé, možnost napojení nízkonapěťových čerpadel, vstupní čidla mohou být PT1000, KTY, impulsové i digitální. Dodávka včetně SW. f g Teplotní sonda (čidlo) Nadproudová ochrana regulátorů před zničením od blesku nebo indukce vysokého napětí. h Impulsní měřič průtoku, 1 impuls/litr. Ve spojení s teplotními sondami se používá pro měření tepla, do 120 o C, 16 barů, max průtok 3 m 3 /h i Pokojový termostat ve spojení s UVR 1611 Přenastavení +- 5 o C, automatika pro nastavení 3 režimů (pohotovost, topení, úsporný režim) j Vzduchové venkovní čidlo ve spojení s UVR 1611 pro eqvitermní regulaci otopných systémů. k Rozšiřující modul pro UVR1611 o 2 výstupy

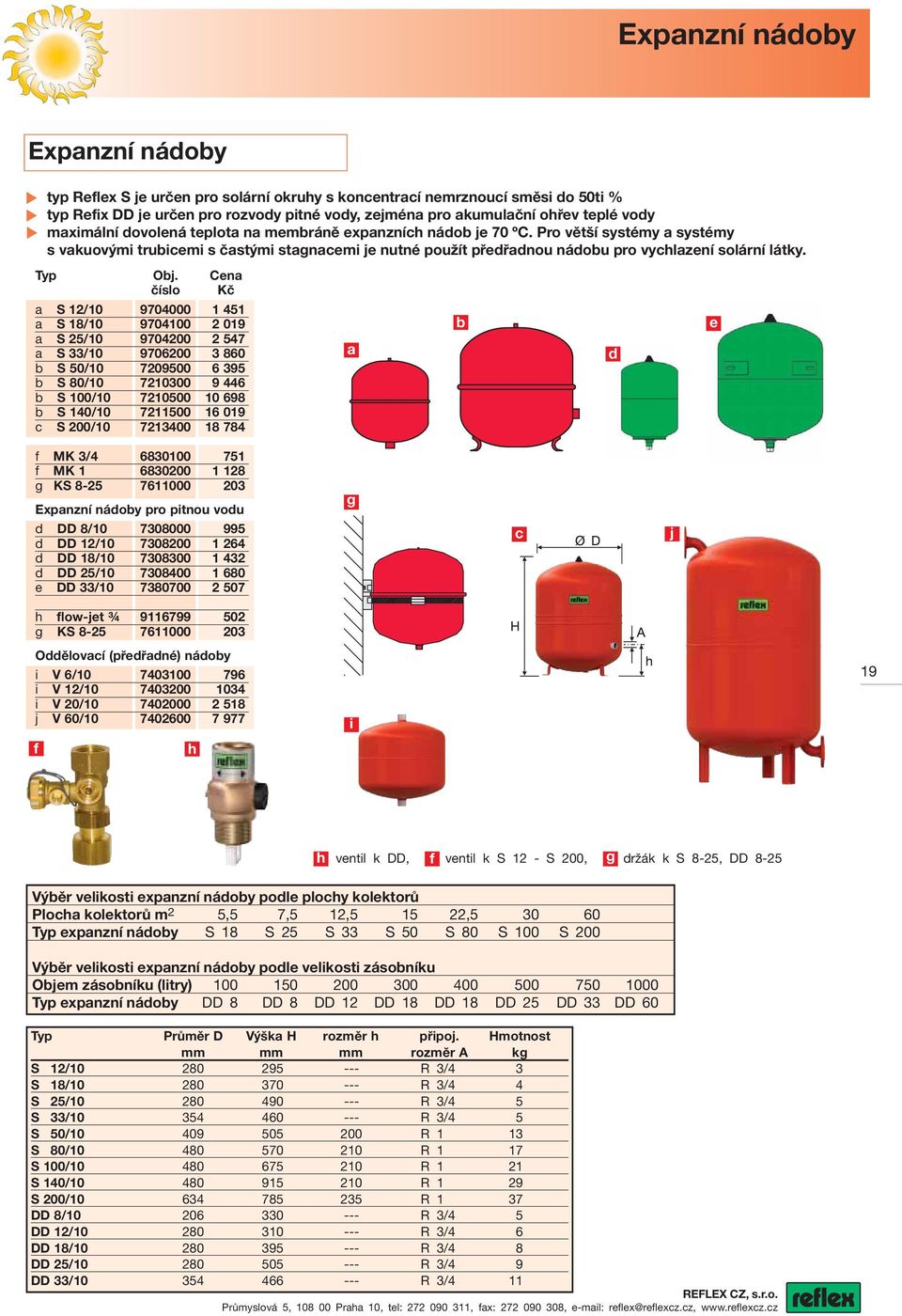

19 Expanzní nádoby Expanzní nádoby typ Reflex S je určen pro solární okruhy s koncentrací nemrznoucí směsi do 50ti % typ Refix DD je určen pro rozvody pitné vody, zejména pro akumulační ohřev teplé vody maximální dovolená teplota na membráně expanzních nádob je 70 ºC. Pro větší systémy a systémy s vakuovými trubicemi s častými stagnacemi je nutné použít předřadnou nádobu pro vychlazení solární látky. Typ Obj. Cena číslo Kč a S 12/ a S 18/ a S 25/ a S 33/ b S 50/ b S 80/ b S 100/ b S 140/ c S 200/ a b d e f MK 3/ f MK g KS Expanzní nádoby pro pitnou vodu d DD 8/ d DD 12/ d DD 18/ d DD 25/ e DD 33/ g c j h flow-jet ¾ g KS Oddělovací (předřadné) nádoby i V 6/ i V 12/ i V 20/ j V 60/ f h i 19 h ventil k DD, f ventil k S 12 - S 200, g držák k S 8-25, DD 8-25 Výběr velikosti expanzní nádoby podle plochy kolektorů Plocha kolektorů m 2 5,5 7,5 12, , Typ expanzní nádoby S 18 S 25 S 33 S 50 S 80 S 100 S 200 Výběr velikosti expanzní nádoby podle velikosti zásobníku Objem zásobníku (litry) Typ expanzní nádoby DD 8 DD 8 DD 12 DD 18 DD 18 DD 25 DD 33 DD 60 Typ Průměr D Výška H rozměr h připoj. Hmotnost mm mm mm rozměr A kg S 12/ R 3/4 3 S 18/ R 3/4 4 S 25/ R 3/4 5 S 33/ R 3/4 5 S 50/ R 1 13 S 80/ R 1 17 S 100/ R 1 21 S 140/ R 1 29 S 200/ R 1 37 DD 8/ R 3/4 5 DD 12/ R 3/4 6 DD 18/ R 3/4 8 DD 25/ R 3/4 9 DD 33/ R 3/4 11

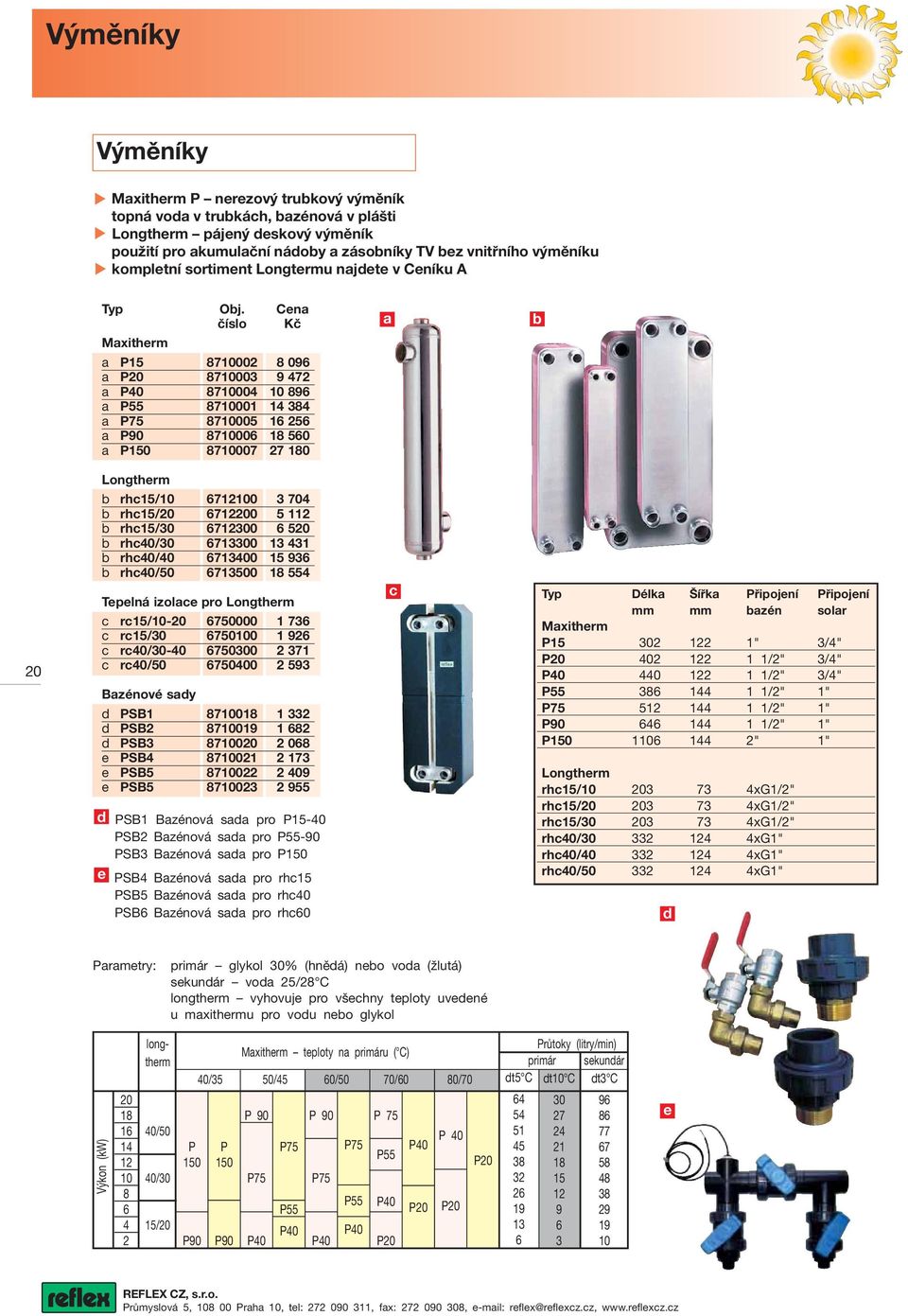

20 Výměníky Výměníky Maxitherm P nerezový trubkový výměník topná voda v trubkách, bazénová v plášti Longtherm pájený deskový výměník použití pro akumulační nádoby a zásobníky TV bez vnitřního výměníku kompletní sortiment Longtermu najdete v Ceníku A Typ Obj. Cena číslo Kč Maxitherm a P a P a P a P a P a P a P a b 20 Longtherm b rhc15/ b rhc15/ b rhc15/ b rhc40/ b rhc40/ b rhc40/ Tepelná izolace pro Longtherm c rc15/ c rc15/ c rc40/ c rc40/ Bazénové sady d PSB d PSB d PSB e PSB e PSB e PSB d PSB1 Bazénová sada pro P15-40 PSB2 Bazénová sada pro P55-90 PSB3 Bazénová sada pro P150 e PSB4 Bazénová sada pro rhc15 PSB5 Bazénová sada pro rhc40 PSB6 Bazénová sada pro rhc60 c Typ Délka Šířka Připojení Připojení mm mm bazén solar Maxitherm P " 3/4" P /2" 3/4" P /2" 3/4" P /2" 1" P /2" 1" P /2" 1" P " 1" Longtherm rhc15/ xG1/2" rhc15/ xG1/2" rhc15/ xG1/2" rhc40/ xG1" rhc40/ xG1" rhc40/ xG1" d Parametry: primár glykol 30% (hnědá) nebo voda (žlutá) sekundár voda 25/28 C longtherm vyhovuje pro všechny teploty uvedené u maxithermu pro vodu nebo glykol Výkon (kw) longtherm 40/50 40/30 15/20 Maxitherm teploty na primáru ( C) Průtoky (litry/min) primár sekundár 40/35 50/45 P 90 60/50 P 90 70/60 P 75 80/70 dt5 C dt10 C dt3 C P P P P75 P75 P P P P75 P P55 P40 P55 P20 P P40 P P90 P90 P40 P40 P e

21 Zásobníky smaltované Smaltované zásobníky d nutné pro akumulaci tepla ze solárních kolektorů provedení bez hadu, s 1 hadem, se 2 hady kompletní výrobní program viz ceníky A a B Typ Obj. Cena číslo Kč a LS a LS a LS a LS a LS b S b SF b S b S b S b S b S b SF b SF Typ Obj. Cena Výkon Napětí Vestavná číslo Kč kw V délka/mm d Tj 6/4 2, , d Tj 6/4 2, , d Tj 6/4 3, , d Tj 6/4 4, , d Tj 6/4 6, , Typ Obj. Cena Velikost číslo Kč zásobníku e PP e PP d elektrické topné těleso s termostatem, připojení 6/4", příkon 2 až 6 kw e smaltovaná příruba pro topné těleso, (u zásobníků LS a S) c S 200/ c S 300/ c S 400/ c S 500/ c S 750/ c S 1000/ a b c 21 Had 1 Had 2 Typ Objem Průměr Výška Hmot. Plocha 1 Výkon N1 Trvalý Plocha 2 Výkon N2 Trvalý výkon výkon l mm mm kg m 2 kw - l/hod m 2 kw - l/hod LS LS LS S ,3 480 SF ,4 540 S ,4 615 S , ,2 760 S , , S , , S , , SF , , SF , , SF 200/ ,7 25 2, , ,2 760 S 300/ , , ,8 26 2,5 630 S 400/ , , , ,7 740 S 500/ , , ,3 40 8,9 970 S 750/ , , , ,2 815 S 1000/ , , , ,1 780 Pozn: 1) trvalý výkon a výkonové číslo při T(TV) = 10/45 C, T(T)= 80 C 2) spodní had = 1, horní had = 2

22 Solární zásobníky Solární zásobníky speciální zásobníky pro ohřev teplé vody a podporu vytápění šetří místo, zjednodušují instalaci vhodné pro napojení více zdrojů tepla (tepelné čerpadlo, plynový kotel, kotel na tuhá paliva/krbová vložka, ) ohřev teplé vody buď průtokově vnitřními výměníky (teplo se akumuluje v otopné vodě), nebo akumulačně ve vnořeném zásobníku Typ Obj. Cena Popis Objem Objem číslo Kč celkem l TV l Průtokový ohřev TV SO Zásobník Solarito II 500 průtokově SOW Izolace k Solaritu II Delta Solární zásobník Delta s izolací 750 průtokově Akumulační ohřev TV G400/ Kombinovaný solární zásobník s jedním výměníkem G600/ Kombinovaný solární zásobník s jedním výměníkem G800/ Kombinovaný solární zásobník s jedním výměníkem G400/ Kombinovaný solární zásobník se dvěma výměníky G600/ Kombinovaný solární zásobník se dvěma výměníky G800/ Kombinovaný solární zásobník se dvěma výměníky a b 22 c d a Zásobník Solarito II Objem: 500l, ocel 3 bar, stacionární zásobník se stratifikací. Rozměry: 1511 x 750 mm + izolace 90 mm, 2 výměníky 1 solární 2,15 m 2 a 1 pro ohřev teplé vody 3,3 m 2 b Solární zásobník Delta Objem: 750l, ocel 3 bar, díky velké teplosměnné ploše vhodný i pro tepelné čerpadlo, stacionární. Rozměry: 2071 x 750 mm + izolace 90 mm, 3 měděné výměníky 1 solární 3,3 m 2 a 2 pro ohřev teplé vody (2,37 m 2 předehřev a 3,3 m 2 dohřev) c Kombinovaný zásobník G400/120 Objem: vnější 400 l ocel 3 bar, vnitřní 120 l smalt 6 bar, stacionární. Rozměry: x 700 mm, 1 spodní výměník 2,35 m 2 Kombinovaný zásobník G600/200 Objem: vnější 600 l ocel 3 bar, vnitřní 200 l smalt 6 bar, stacionární. Rozměry: x 840 mm, 1 spodní výměník 2,35 m 2 Kombinovaný zásobník G800/200 Objem: vnější 800 l ocel 3 bar, vnitřní 200 l smalt 6 bar, stacionární. Rozměry: x mm, 1 spodní výměník 2,35 m 2 d Kombinovaný zásobník G400/120-2 Objem: vnější 400 l ocel 3 bar, vnitřní 120 l smalt 6 bar, stacionární. Rozměry: x 700 mm, výměníky: spodní 2,35 m 2, vrchní 2,35 m 2 Kombinovaný zásobník G600/200-2 Objem: vnější 600 l ocel 3 bar, vnitřní 200 l smalt 6 bar, stacionární. Rozměry: x 840 mm, výměníky: spodní 2,35 m 2, vrchní 2,35 m 2 Kombinovaný zásobník G800/200-2 Objem: vnější 800 l ocel 3 bar, vnitřní 200 l smalt 6 bar, stacionární. Rozměry: x 1050 mm, výměníky: spodní 2,35 m 2, vrchní 2,35 m 2

23 Příslušenství Příslušenství další komponenty pro solární systém Typ Obj. Cena číslo Kč a FPE b FPP c Regusol d FSV - 10 l e 3V3/ e 3V f 3MG g OS-FR1/ h HT/13/18* h HT/13/22* i VL 1/2"* i VL 3/4"* i VL 1"* j matice 1/ j matice 3/ j matice a b c d e f * cena za 1 m Speciální vlnovce Typ Obj. Cena číslo Kč k PS-1/ l PS-1/ m PS-3/4EN n PS-1EN g 23 a b c d e f g h i Plnící vozík, čerpadlo 230V, 5barů, 50 litrová PE nádoba. Plnící ruční pumpa. Ventil pro plnění a proplach systému. Montáž do potrubí. FSV Nemrznoucí kapalina pro deskové i vakuové kolektory, 10 litrů kanystr. Neředí se! Bod tuhnutí C. Bod varu při tlaku 6 barů C. Kapalina je odolná proti přehřátí. 3V3/4 Směšovací trojcestný ventil 3V1 Směšovací trojcestný ventil Motorový 3-cestný ventil 1 Ruční odvzdušňovací sada pro kolektor U Solární izolace na CU potrubí, od C do C, průměr 18 mm, síla izolace 13 mm, UV ochrana Solární izolace na CU potrubí, od C do C, průměr 22 mm, síla izolace 13 mm, UV ochrana Nerezový flexibilní vlnovec DN12 pro převlečnou matici 1/2 Nerezový flexibilní vlnovec DN16 pro převlečnou matici 3/4 Nerezový flexibilní vlnovec DN20 pro převlečnou matici 1 pole, 1 ks. Na každé pole jsou nutné 2 vlnovce. l Propojovací vlnovec mezi kolektory, 1 ks. Na každý další kolektor v poli nutný 1 vlnovec. m Připojovací vlnovec k expazní nádobě, průměr 3/4", délka 800 mm, bez izolace kvůli vychlazení solární kapaliny. Pro nádoby Reflex S 12 S 33 litrů. n Připojovací vlnovec k expazní nádobě, průměr 1", délka 1200 mm, bez izolace kvůli vychlazení solární kapaliny. Pro nádoby Reflex S 50 S 600 litrů. k h i l j k Převlečné matice pro vlnovce Připojovací vlnovec kolektorového
