EM 50-1 Návod k montáži a obsluze

Transkript

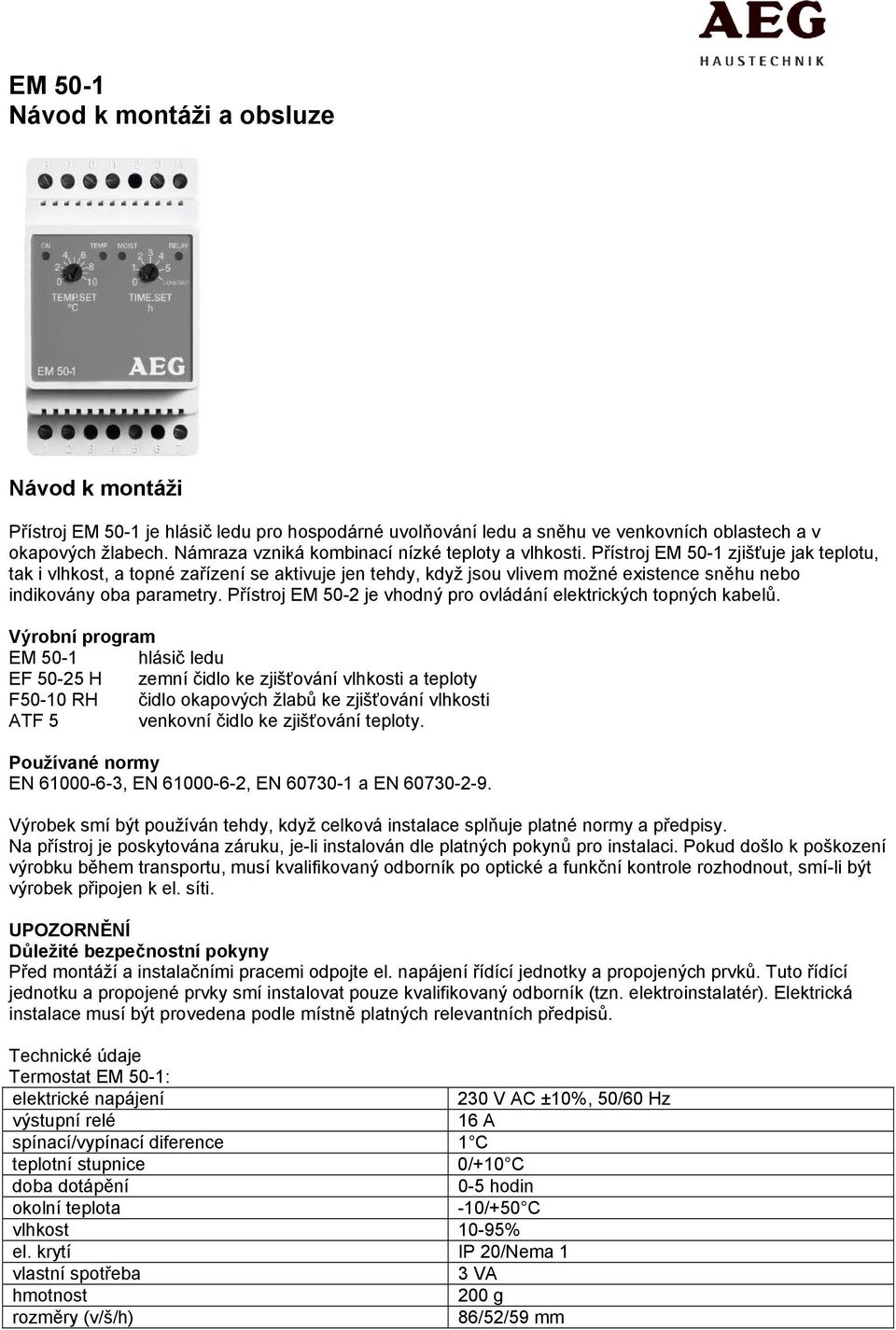

1 EM 50-1 Návod k montáži a obsluze Návod k montáži Přístroj EM 50-1 je hlásič ledu pro hospodárné uvolňování ledu a sněhu ve venkovních oblastech a v okapových žlabech. Námraza vzniká kombinací nízké teploty a vlhkosti. Přístroj EM 50-1 zjišťuje jak teplotu, tak i vlhkost, a topné zařízení se aktivuje jen tehdy, když jsou vlivem možné existence sněhu nebo indikovány oba parametry. Přístroj EM 50-2 je vhodný pro ovládání elektrických topných kabelů. Výrobní program EM 50-1 hlásič ledu EF H zemní čidlo ke zjišťování vlhkosti a teploty F50-10 RH čidlo okapových žlabů ke zjišťování vlhkosti ATF 5 venkovní čidlo ke zjišťování teploty. Používané normy EN , EN , EN a EN Výrobek smí být používán tehdy, když celková instalace splňuje platné normy a předpisy. Na přístroj je poskytována záruku, je-li instalován dle platných pokynů pro instalaci. Pokud došlo k poškození výrobku během transportu, musí kvalifikovaný odborník po optické a funkční kontrole rozhodnout, smí-li být výrobek připojen k el. síti. UPOZORNĚNÍ Důležité bezpečnostní pokyny Před montáží a instalačními pracemi odpojte el. napájení řídící jednotky a propojených prvků. Tuto řídící jednotku a propojené prvky smí instalovat pouze kvalifikovaný odborník (tzn. elektroinstalatér). Elektrická instalace musí být provedena podle místně platných relevantních předpisů. Technické údaje Termostat EM 50-1: elektrické napájení 230 V AC ±10%, 50/60 Hz výstupní relé 16 A spínací/vypínací diference 1 C teplotní stupnice 0/+10 C doba dotápění 0-5 hodin okolní teplota -10/+50 C vlhkost 10-95% el. krytí IP 20/Nema 1 vlastní spotřeba 3 VA hmotnost 200 g rozměry (v/š/h) 86/52/59 mm

2 Podlahové čidlo EF H s jímkou Určeno pro vestavbu ve venkovním prostoru. snímá vlhkost a teplotu montáž volné plochy/venkovní prostory el. krytí IP 68 okolní teplota -50/+70 C rozměry výška 78 mm, průměr 63,5 mm Okapové čidlo F RH Určeno pro instalaci do okapu nebo odtokové roury. Montuje se v kombinaci s venkovním čidlem ATF 5. snímá vlhkost montáž okapy el. krytí IP 68 okolní teplota -50/+70 C rozměry (v/š/h) 110/28/16 mm Čidlo venkovní teploty ATF 5 snímá teplotu montáž na stěnu el. krytí IP 68 okolní teplota -50/+70 C rozměry (v/š/h) 65/50/35 mm Při přerušeném čidle se protizámrazové zařízení vypne. Montáž čidla Podlahové čidlo EF H, obr : Montáž se provádí v místě, kde se vyskytují často problémy se sněhem či ledem. Horní stranu čidla s pomocí kování, které je součástí dodávky, instalujte na úroveň okolního prostoru. Použijte jímku, která je součástí dodávky. Kabel čidla instalujte dle platných předpisů. Je doporučeno ho uložit do instalační trubky. Příslušný návod k montáži je přiložen u čidla. Okapové čidlo F RH, obr. 2+4 Montáž se provádí do okapu na severní straně budovy. Spínací prvky se montují proti směru proudění odtávající vody. Příslušný návod k montáži je přiložen u čidla. Čidlo venkovní teploty ATF 5 Je používáno v kombinaci s okapovým čidlem F RH, může být použito i samostatně. Instaluje se pod převisem střechy na severní straně budovy. Kabel čidla: EF RH je dodáváno s kabelem 25 m a F RH s kabelem 10 m. Může být nastavován běžným instalačním kabelem 6x1,5 mm 2 pro EF H a 4x1,5 mm 2 pro F RH až na cca. 200 m. Kabel pro ATF 5 smí být dlouhý až cca. 50 m. Kabel čidla se instaluje dle platných předpisů a nesmí být veden paralelně s vedením střídavého proudu. které by mohlo způsobovat rušivé elektrické signály. Montáž termostatu Montáž na DIN lištu příslušného rozvaděče. Elektrické napájení přivést na svorky 1 a 2. Elektrická instalace musí být provedena podle místně platných relevantních předpisů. Konfigurace EM 50-1 může být pro ochranu před ledem a sněhem na volných plochách vybavena čidlem EF H a v okapech pak čidly F RH a ATF 5. - regulace elektrického vytápění s EF H (obr. 5 a 7): čidlo EF H připojte na svorky Topný kabel připojte podle obr. 7 na výstupní relé - regulace elektrického vytápění s F RH + ATF 5 (obr. 6+7): čidlo F RH připojte na svorky Pozor: růžový a šedý vodič nesmí být připojen. Čidlo ATF-5 připojte na svorky 8-9. Topný kabel připojte podle obr. 7 na výstupní relé

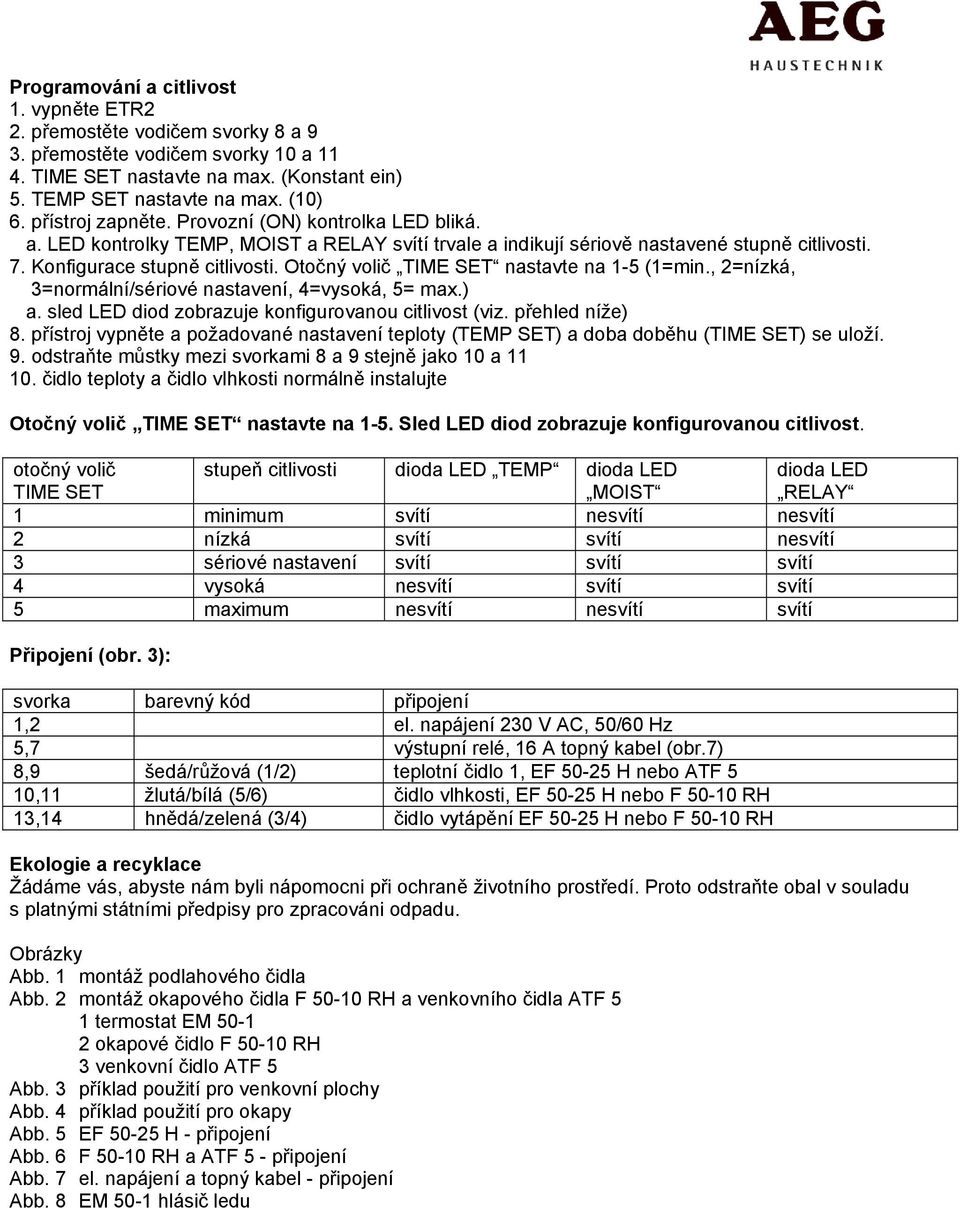

3 Programování a citlivost 1. vypněte ETR2 2. přemostěte vodičem svorky 8 a 9 3. přemostěte vodičem svorky 10 a TIME SET nastavte na max. (Konstant ein) 5. TEMP SET nastavte na max. (10) 6. přístroj zapněte. Provozní (ON) kontrolka LED bliká. a. LED kontrolky TEMP, MOIST a RELAY svítí trvale a indikují sériově nastavené stupně citlivosti. 7. Konfigurace stupně citlivosti. Otočný volič TIME SET nastavte na 1-5 (1=min., 2=nízká, 3=normální/sériové nastavení, 4=vysoká, 5= max.) a. sled LED diod zobrazuje konfigurovanou citlivost (viz. přehled níže) 8. přístroj vypněte a požadované nastavení teploty (TEMP SET) a doba doběhu (TIME SET) se uloží. 9. odstraňte můstky mezi svorkami 8 a 9 stejně jako 10 a čidlo teploty a čidlo vlhkosti normálně instalujte Otočný volič TIME SET nastavte na 1-5. Sled LED diod zobrazuje konfigurovanou citlivost. otočný volič TIME SET stupeň citlivosti dioda LED TEMP dioda LED MOIST dioda LED RELAY 1 minimum svítí nesvítí nesvítí 2 nízká svítí svítí nesvítí 3 sériové nastavení svítí svítí svítí 4 vysoká nesvítí svítí svítí 5 maximum nesvítí nesvítí svítí Připojení (obr. 3): svorka barevný kód připojení 1,2 el. napájení 230 V AC, 50/60 Hz 5,7 výstupní relé, 16 A topný kabel (obr.7) 8,9 šedá/růžová (1/2) teplotní čidlo 1, EF H nebo ATF 5 10,11 žlutá/bílá (5/6) čidlo vlhkosti, EF H nebo F RH 13,14 hnědá/zelená (3/4) čidlo vytápění EF H nebo F RH Ekologie a recyklace Žádáme vás, abyste nám byli nápomocni při ochraně životního prostředí. Proto odstraňte obal v souladu s platnými státními předpisy pro zpracováni odpadu. Obrázky Abb. 1 montáž podlahového čidla Abb. 2 montáž okapového čidla F RH a venkovního čidla ATF 5 1 termostat EM okapové čidlo F RH 3 venkovní čidlo ATF 5 Abb. 3 příklad použití pro venkovní plochy Abb. 4 příklad použití pro okapy Abb. 5 EF H - připojení Abb. 6 F RH a ATF 5 - připojení Abb. 7 el. napájení a topný kabel - připojení Abb. 8 EM 50-1 hlásič ledu

4

5 Návod k obsluze Popis ovládacích prvků TEMP SET nastavování teploty, při které má být zapnuto vytápění TIME SET nastavení doby dotápění, po kterou má ještě pokračovat vytápění, přestože signál čidla vlhkosti nebo teploty již nemají požadavek CONSTANT vytápění trvale zapnuto, nezávisle na čidlu teploty a vlhkosti Uvedení do provozu - po připojení el. napájení se rozsvítí kontrolka ON zeleně. - ovladač TEMP SET nastavte na teplotu, při které má být hlídání ledu a sněhu. Doporučené počáteční nastavení: +3 C - dobu doběhu (TIME SET) nastavte mezi 0 a 5 hodinami. Doporučená hodnota 2 hodiny. - nyní je hlásič ledu připraven k provozu a bude pod zadanými podmínkami řídit automaticky odtávání ledu a sněhu. VÝSTRAHA úraz Pokud budou přístroj obsluhovat děti nebo osoby s omezenými tělesnými, motorickými nebo duševními schopnostmi, musíte zajistit, aby byla obsluha vždy provedena výhradně pod dohledem nebo po příslušném zaškolení osobou, která je odpovědná za bezpečnost těchto osob. Děti musejí být pod dohledem tak, aby si s přístrojem nehrály! Přístroj je určen pro použití v domácnostech a nesmí být obsluhován neznalými osobami. Při jiném použití než v domácnosti např. malé dílny, může být obsluhován stejným způsobem. Obsluha / Způsob činnosti Pro aktivaci EM 50-1, musí být venkovní teplota nižší než nastavená (TEMP SET) a zároveň vlhkostní čidlo musí zaznamenat vlhkost. Je-li venkovní teplota nižší než nastavená, svítí LED dioda TEMP červeně. Zaznamená-li vlhkostní čidlo vlhkost, rozsvítí se MOIST červeně. Jsou-li podmínky vlhkosti a teploty splněny, bude termostatem aktivováno pro odtávání ledu a sněhu relé a kontrolka RELAY se rozsvítí červeně. Po topném cyklu, když zmizí signál vlhkost/teplota, zůstává vytápění ještě na zadaný čas aktivní tak, aby sníh a led roztál. Pokud po topném cyklu ještě sníh/led zůstává, nastavte dobu dotápění (TIME SET) na vyšší hodnotu. Každá delší doba dotápění je efektivnější, ale tím méně hospodárná. Vyskytuje-li se ve vytápěném prostoru led nebo sníh, když LED kontrolka TEMP nesvítí, nastavte požadovanou teplotu (TEMP SET) o něco výše, dokud se nerozsvítí kontrolka TEMP červeně. Každá delší doba dotápění je efektivnější, ale tím méně hospodárná. Ruční provoz Pokud chceme zamezit sněhu a ledu pod všemi podmínkami, je možné výstupní relé nastavením ovladače TIME-SET sepnout na konstantu. LED dioda ON bliká tak dlouho, dokud je jako Constant aktivováno. Prosím nezapomeňte z důvodů úspory energie, po odmrazení TIME SET nastavit na požadovanou dobu dotápění.! Pozor na vysokou spotřebu energie a vysoké náklady při vytápění na stupeň Konstant. ON TEMP MOIST RELAY zařízení zapnuto/vytápění konstant (bliká) teplota na čidle je nižší než požadovaná čidlo indikovalo vlhkost/sníh výstup RELAY ON/HEAT ON Přehled diod LED Chybové kódy Při poruše zařízení uzavírá termostat všechny výstupy a do odstranění chyby zůstává mimo provoz. kontrolka TEMP bliká červeně: kontrolka MOIST bliká červeně: kontrolka RELAY bliká červeně: připojené čidlo teploty (EF H/ATF 5) je vadné nebo zkratované připojené čidlo vlhkosti (EF H/F RH) je vadné nebo zkratované topný prvek čidla (EF H/F RH) je zkratovaný
