1 MTD 350 MTD 440 MTD 570 MTD 650 Hydraulisch gesteuerter Klein-Durchlauferhitzer Bedienung und Installation 2 Hydraulically controlled small-instantaneous Water Heater Operation and installation 10 Hydraulicky řízené průtokové ohřívače Obsluha a instalace 17

2 Obsah - Obsluha Obsluha 1. Návod k montáži pro uživatele a odborníka Instalace 2. Návod k montáži Údržba Odstraňování poruch uživatelem Odstraňování poruch uživatelem Záruka, Životní prostředí a recyklace

3 Obsluha - pro uživatele a instalačního technika A mm 30 mm 20 mm G 3/8 12 D MTD 350 V > 95 mm p > 143 mm 4,8 mm 165 mm 28 mm 190 mm mm C26_02_05_0026 MTD 440 MTD 570 1/N/PE ~ D V > p > B a C 2 1/N/PE ~ braun blau brown blue 26_02_05_0006 MTD b 26_02_05_ _02_05_ C26_02_05_0044 C26_02_05_0043 C26_02_05_0042 E 2/PE ~ V > p > L L L L D _02_05_

4 Obsluha - pro uživatele a instalačního technika Obsluha 1. Návod k montáži pro uživatele a odborníka 1.1 Popis přístroje Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje. Hydraulicky řízený malý tlakový průtokový ohřívač MTD je určen pro zásobování jednoho odběrného místa teplé vody. Při otevření odběrové baterie se automaticky zapne topení a protékající voda se ohřívá. Množství teplé vody závisí na teplotě vstupní studené vody, na topném výkonu a na průtočném množství. 1.2 Nejdůležitější ve zkratce Teplota je nastavována prostřednictvím odběrové baterie: - Pro zvýšení teploty je třeba průtočné množství poněkud omezit. - Pro nižší teploty zvýšit průtočné množství nebo přimíchat studenou vodu. 1.3 Výkon teplé vody typ příkon 230 V výkon teplé vody* MTD 350 3,5 kw 2,0 l/min MTD 440 4,4 kw 2,5 l/min MTD 570 5,7 kw 3,2 l/min MTD 650 6,5 kw 3,7 l/min * Vestavěná automatická regulace zajišťuje přibližně konstantní průtočné množství. Teplotní navýšení je cca. 25 K. 1.5 Důležitá upozornění Byl-li přerušen přívod vody do ohřívače, např. kvůli pracím na vodovodním potrubí, proveďte před opětovným uvedením ohřívače do provozu následující úkony: 1. Odpojte el.přívod k ohřívači ( pojistky, jistič ). 2. Kohoutek teplé vody nechejte otevřený tak dlouho, dokud se ohřívač a potrubí studené vody neodvzdušní. 3. Připojte el.přívod k ohřívači ( pojistky, jistič ). 1.6 Údržba a ošetřování Údržbové práce, jako např. kontrolu elektrické bezpečnosti, smí provádět výhradně odborník. K ošetření krytu postačí navlhčený hadřík. Nepoužívejte žádná rozpouštědla ani čisticí prostředky poškozující povrch! Speciální perlátor SR v baterii pravidelně odvápňovat, v případě potřeby vyměnit. MTD 350 / MTD 440: SR 3 obj. číslo: MTD 570 / MTD 650: SR 5 obj. číslo: První pomoc při poruchách... odstraňování poruch viz. Odstraňování poruch uživatelem. Pokud bude muset poruchu odstraňovat odborník, sdělte prosím při nahlášení závady servisu následující údaje z typového štítku ( A 12 ): Model: MTD... E-Nr: F-Nr: Návod k montáži a používání Tento návod pečlivě uschovejte, při změně majitele jej tomuto předejte a při provádění údržbářských prací nebo případných opravách jej dejte k nahlédnutí odborníkovi. 1.4 Bezpečnostní pokyny Na odběrové baterii může voda dosáhnout teploty vyšší než 60 C. Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném použití přístroje jsou si vědomy nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru. NEBEZPEČÍ - úraz elektrickým proudem Poškozené elektrické přívodní vedení smí vyměnit pouze autorizovaný servis. Tím je vyloučeno možné ohrožení. 19

5 Instalace - pro instalačního technika Instalace 2. Návod k montáži 2.1 Konstrukce přístroje A 1 přípojka studené vody se sítkem SW 14 2 sítko na přípojce studené vody 3 západkový uzávěr 4 přípojka teplé vody SW 14 5 kryt upevňovacího šroubu 6 zadní stěna přístroje 7 přední kryt přístroje 8 upevňovací otvory 9 připevňovací kabel 700 mm dlouhý 10 perlátor SR 3 u MTD 350 a MTD perlátor SR 5 u MTD 570 a MTD typový štítek přístroje 13 připojovací hadička 3/8, 500 mm dlouhá, s těsněním * 14 T-kus 3/8 * * pouze přípojka odolná proti tlaku 2.2 Důležitá upozornění! Nebezpečí poškození! Vzduch v potrubí studené vody může zničit topný systém ohřívače tvořený neizolovaným topným drátem. Byl-li přerušen přívod vody do ohřívače, např. kvůli pracím na vodovodním potrubí, proveďte před opětovným uvedením ohřívače do provozu následující úkony: 1. Odpojte el. přívod k ohřívači (pojistky, jistič). 2. Další teplovodní ventil řazený za ohřívačem nechejte otevřený tak dlouho, dokud se ohřívač a potrubí studené vody neodvzdušní. 3. Připojte el.přívod k ohřívači (pojistky, jistič). Všechny informace obsažené v tomto návodu musí být pečlivě zohledněny. Obsahují důležité pokyny pro bezpečnost, obsluhu, instalaci a údržbu přístroje. 2.3 Stručný popis Hydraulicky řízený malý tlakový průtokový ohřívač MTD je přístroj k ohřevu studené vody, kterým je možno zásobovat jedno odběrné místo. Přístroj je vhodný pro umyvadla, např. na WC pro hosty, pro montáž pod i nad umyvadlem. Topný systém neizolovaným drátem je vhodný pro vodu s obsahem i bez obsahu vápna (oblasti použití viz tabulka 2). 2.4 Baterie Smí se instalovat výhradně tlakové baterie! 2.5 Normy a předpisy Montáž (vodovodní instalaci a elektroinstalaci), první uvedení do provozu a údržbu tohoto přístroje smí provádět pouze kvalifikovaný odborník, který se při tom bude řídit tímto návodem. Je nutno používat originální příslušenství a náhradní díly. Je nutno respektovat podmínky elektrorozvodného a vodárenského podniku. Dále je třeba zohlednit: Údaje z typového štítku. Technické údaje (viz. tab 1)! Pokyny Specifický elektrický odpor vody nesmí být menší, než je uvedeno na typovém štítku! U propojené vodovodní sítě musíte vzít v úvahu nejnižší elektrický odpor vody (viz. tab. 2). Specifický elektrický odpor nebo elektrickou vodivost vody se dozvíte u svého vodárenského podniku. Vodovodní instalace: Pojistný ventil není nutný. Je přípustná teplota vstupní vody max. 25 C! Baterie viz. Baterie. Elektroinstalace: Ohřívač musí být možno odpojit všemi póly od sítě prostřednictvím např. pojistek se vzdušnou vzdáleností minimálně 3 mm. 2.6 Místo montáže Montáž pod odběrné místo B a Připojení odolné proti tlaku b Připojení bez tlaku! Pokyny Ohřívač se montuje pod umyvadlo v uzavřené místnosti, neohrožované mrazem v blízkosti odběrného místa. Demontovaný přístroj se musí uskladnit do nezámrzných prostor, neboť v něm vždy zůstane zbytková voda. 2.7 Montáž přístroje C 1 Povolit o dvě otáčky upevňovací šrouby krytu. 2 Odjistit s použitím šroubováku západkový uzávěr. 3 Odebrat přední kryt přístroje s blokem topení. Kleštěmi vylomit otvor pro průchod připojovacího kabelu (místo vylomení). 4 Namontovat na stěnu zadní stěnu přístroje pomocí hmoždinek a šroubů; použít zadní stěnu přístroje jako vrtací šablonu. 5 Zaháknout přední kryt přístroje s blokem topení. 6 Topný blok zacvaknout do západkového uzávěru. 7 Pomocí šroubů upevnit přední kryt přístroje. 2.8 Montáž baterie Připojení odolné proti tlaku Na rohový ventil našroubujte T-kus. Připojte přípojku studené vody baterie na T-kus. Připojte připojovací hadičku (13) na T-kus. Volný konec připojovací hadičky (13) připevněte na přípojku studené vody ohřívače MTD a dotáhněte stranovým klíčem SW14. Přípojku teplé vody baterie připevněte na ohřívač MTD a dotáhněte stranovým klíčem SW14. Připojení bez tlaku Namontujte armaturu bez tlaku. 20

6 Instalace - pro instalačního technika Přišroubujte přípojku armatury TUV k přípojce TUV systému MTD. Použijte k přidržení na přístroji klíč velikosti Elektrické připojení D Pokyny Přístroj musí být připojen na ochranný vodič. NEBEZPEČÍ - úraz elektrickým proudem Přístroje jsou v dodaném stavu vybaveny elektrickým přívodním vedením (MTD 350 se zástrčkou). Pokud u přístrojů MTD 440, MTD 570 a MTD 650 vyberete přímou přípojku k pevně instalovanému přívodnímu kabelu, můžete k přístroji připojit maximální průřez vodiče 3x6 mm První uvedení do provozu (smí provést jen odborník!) _02_02_ Přístroj napustit a odvzdušnit. Pozor nebezpečí provozu nasucho! Vícekrát otevřít a zavřít odběrový ventil tak dlouho, dokud nejsou vodovodní síť a přístroj zcela bez vzduchu. Vzduch viz upozornění v bodě Důležitá upozornění. 2 Zapojit síťové napětí! 3 Přezkoušet funkci průtokového ohřívače a baterie! Předání přístroje Vysvětlete uživateli funkci a provozem přístroje. Upozorněte uživatele na možná nebezpečí (opaření). Návod pečlivě uschovejte Zvláštní příslušenství Pro optimální výtokový proud vody používat pouze perlátor SR A (10 popř. 11), který je součástí dodávky. Speciální perlátor SR pro použití na závit M22/M24. MTD 350 / MTD 440: SR 3 obj. číslo MTD 570 / MTD 650: SR 5 obj. číslo Tlaková armatura ADS 40 Senzorová armatura pro umyvadlo. Beztlaké armatury AHS 50 Senzorová armatura pro umyvadlo. AHu 40 MTH Dvoukohoutková armatura AHEu 40 MTH Páková armatura pro umyvadlo 21

7 Instalace - pro instalačního technika 2.12 Technická data (platí data na typovém štítku přístroje) MTD 350 MTD 440 MTD 570 MTD Elektrotechnické údaje Jmenovité napětí V Jmenovitý výkon kw Jmenovitý proud A Jištění A Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50 Fáze 1/N/PE 1/N/PE 1/N/PE 2/PE Specifický odpor ρ 15 při ϑstudenou Ω cm vodou 25 C Specifický vodivost σ 15 při ϑstudenou μs/cm vodou 25 C Max. impedance při 50Hz Ω Max. impedance při 60Hz Ω Přípojky Vodovodní přípojka G 3/8 A G 3/8 A G 3/8 A G 3/8 A Meze použitelnosti Max. dovolený tlak MPa Hodnoty Max. teplota vstupní vody C Zap l/min >1.6 >2.0 >2.6 >2.6 Tlakové ztráty při objemovém proudu MPa Průtok pro ztráty tlaku l/min Průtok - omezení při l/min Zobrazení teplé vody l/min Δϑ při zobrazení K Údaje o hydraulickém systému Jmenovitý objem l Provedení Způsob montáže pod umyvadlo X X X X Beztlaková konstrukce X X X X Tlaková konstrukce X X X X Kryti (IP) IP25 IP25 IP25 IP25 Třída ochrany Izolační blok Umělá hmota Umělá hmota Umělá hmota Umělá hmota Topný systém Holá spirála Holá spirála Holá spirála Holá spirála Víko a zadní stěna Umělá hmota Umělá hmota Umělá hmota Umělá hmota Barva bílá bílá bílá bílá Rozměry Výška/Šířka/Hloubka mm Hmotnosti Hmotnost kg tabulka 1 22

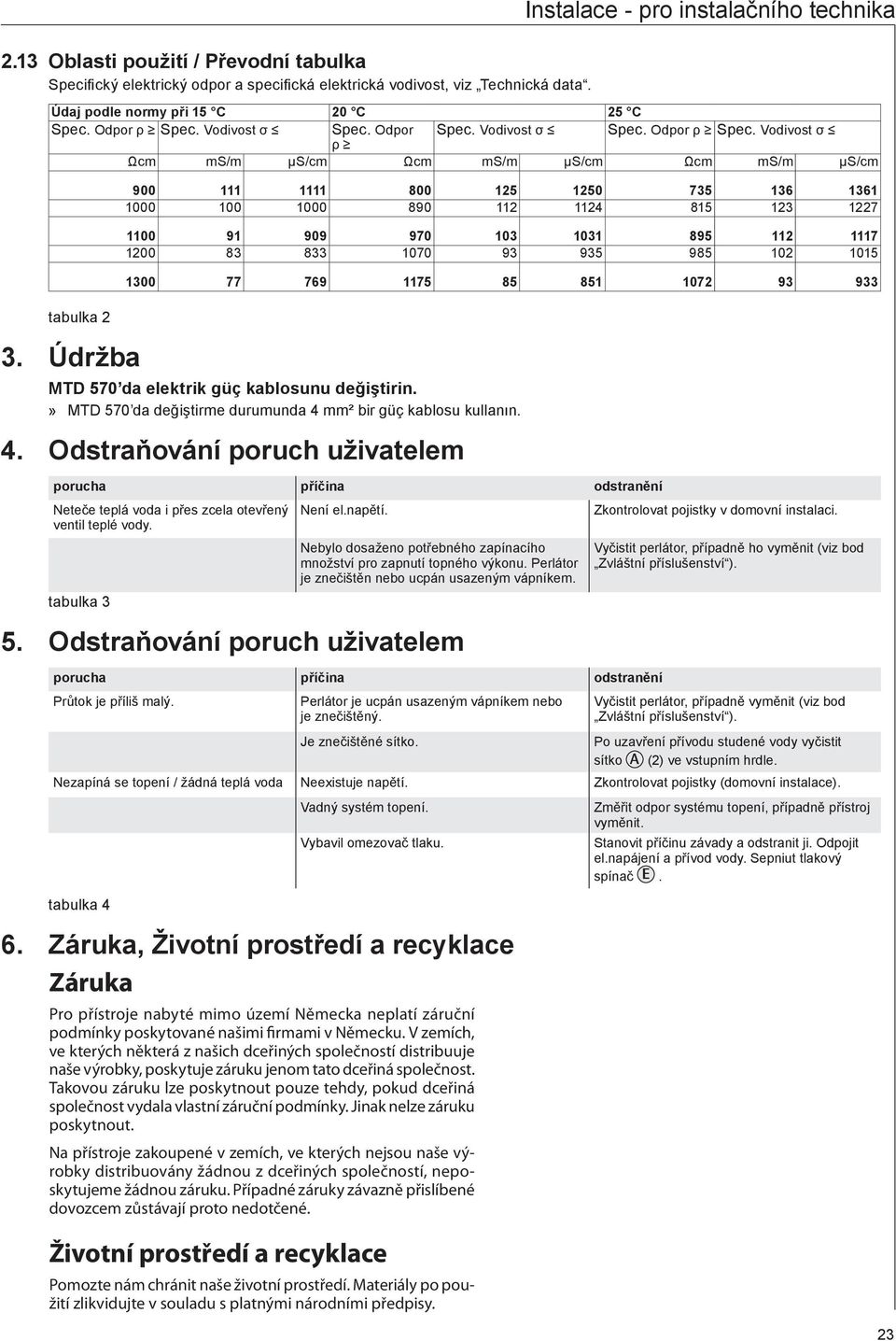

8 2.13 Oblasti použití / Převodní tabulka Specifický elektrický odpor a specifická elektrická vodivost, viz Technická data. Instalace - pro instalačního technika Údaj podle normy při 15 C 20 C 25 C Spec. Odpor ρ Spec. Vodivost σ Spec. Odpor Spec. Vodivost σ Spec. Odpor ρ Spec. Vodivost σ ρ Ωcm ms/m μs/cm Ωcm ms/m μs/cm Ωcm ms/m μs/cm tabulka 2 3. Údržba MTD 570 da elektrik güç kablosunu değiştirin. MTD 570 da değiştirme durumunda 4 mm² bir güç kablosu kullanın. 4. Odstraňování poruch uživatelem porucha příčina odstranění Neteče teplá voda i přes zcela otevřený ventil teplé vody. tabulka 3 Není el.napětí. Nebylo dosaženo potřebného zapínacího množství pro zapnutí topného výkonu. Perlátor je znečištěn nebo ucpán usazeným vápníkem. 5. Odstraňování poruch uživatelem porucha příčina odstranění Průtok je příliš malý. Perlátor je ucpán usazeným vápníkem nebo je znečištěný. Zkontrolovat pojistky v domovní instalaci. Vyčistit perlátor, případně ho vyměnit (viz bod Zvláštní příslušenství ). Vyčistit perlátor, případně vyměnit (viz bod Zvláštní příslušenství ). Je znečištěné sítko. Po uzavření přívodu studené vody vyčistit sítko A (2) ve vstupním hrdle. Nezapíná se topení / žádná teplá voda Neexistuje napětí. Zkontrolovat pojistky (domovní instalace). tabulka 4 Vadný systém topení. Vybavil omezovač tlaku. 6. Záruka, Životní prostředí a recyklace Záruka Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout. Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené. Životní prostředí a recyklace Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy. Změřit odpor systému topení, případně přístroj vyměnit. Stanovit příčinu závady a odstranit ji. Odpojit el.napájení a přívod vody. Sepniut tlakový spínač E. 23
