1 Únor 2014 Katalog výrobků Odhlučněný systém vnitřní kanalizace

2 Obsah Obsah Přednosti a výhody systému Vlastnosti materiálu Popis systému Katalogová část Montážní návod Chemická odolnost TE.: FAX: E-MAI: info@wavin.cz

3 Výhody Výhody odhlučněné potrubí s vynikajícími ověřenými parametry (17 db) robustní konstrukce vysoká teplotní odolnost (dlouhodobě 90 C, krátkodobě 95 C) 90 C temperature resistance 17 db 100% sound intesity recyclable Odhlučněný systém vnitřní kanalizace 3

4 Přednosti a výhody systému Úvod obecná charakteristika systému Systém je určen pro připojovací, odpadní, větrací a dešťové potrubí vnitřní gravitační kanalizace v budovách. V nabídce jsou potrubí a tvarovky v dimenzích 50, 75, 100, 125, 150 a 200. Systém je vyráběn ze speciálně vyvinutého materiálu Astolan (minerálně zesílený PP), díky kterému je schopen tlumit hluk vznikající provozem kanalizačního systému. Jako zvukově izolační systém splňuje maximální požadavky zvýšené ochrany před hlukem (stupeň ochrany III) dle normy DIN Jedinečný systém tichých odpadních trubek a tvarovek z polypropylenu použití ve všech oblastech pozemního stavitelství vynikající mechanické a akustické vlastnosti Unikátní materiálové složení propůjčuje odpadním trubkám a tvarovkám vynikající mechanické a akustické vlastnosti hodnota 17 db (A) dle DIN 4109 (při použití speciálního systému kotvení) odolná a robustní konstrukce vysoká a trvalá kvalita dle normy EN ISO 9001 splňuje ekonomická i ekologická kritéria zvyšuje standardy bydlení Kompletní protihlukový systém Jediným materiálem trubek i tvarovek systému je Astolan. Toto zaručuje souvislou zvukovou izolaci celé instalace. Velká tloušťka stěny potrubí a velká specifická hmotnost materiálu Astolan jsou zárukou vynikajících protihlukových vlastností. Unikátní složení materiálu Astolan Kanalizační systém se vyrábí z materiálu Astolan (minerálně zesílený PP). Díky své speciální molekulové struktuře a vysoké měrné hmotnosti Astolan pohlcuje zvuk šířící se vzduchem i zvuk šířící se hmotou. Snadná montáž = nízké náklady na instalaci Tradiční spojování trubek a tvarovek pomocí hrdlových spojů. Při použití speciálního kompenzačního hrdla, které je vybaveno integrovaným dilatačním kompenzátorem není nutné při montáži řešit problematiku tepelné dilatace potrubí, což přináší podstatné úspory času i nákladů. V případě potřeby je možná (velmi jednoduchým způsobem) úprava délky potrubí na požadovaný rozměr. Standardní systém kotvení Pro kotvení systému se používají běžné ocelové objímky s gumovou vložkou. Použití speciálních a finančně nákladných kotvicích prvků není nutné. Vynikající hydraulické vlastnosti Hydraulická hladkost vnitřních stěn potrubí umožňuje vysokou průtokovou rychlost transportovaných médií a zamezuje tak hromadění usazenin v potrubí. Odolnost proti korozi, dlouhá životnost Kompletně plastový systém odolný proti korozi, s dlouhodobou životností. Optimální pro horkou a mastnou odpadní vodu Díky vysoké teplotní odolnosti (trvale 90 C, krátkodobě až 95 C) materiálu Astolan představuje systém dokonalé řešení také pro profesionální kuchyně a podobná zařízení. Vysoká odolnost proti chemikáliím (ph 2 až ph 12) Systém, včetně těsnicích elementů, je charakterizován vysokou chemickou odolností vůči transportovanému médiu. Nízká hmotnost I přes vyšší měrnou hmotnost materiálu Astolan (v porovnání s kanalizačními systémy vyrobenými z klasických plastových materiálů PP, PE, PVC-U), která je nezbytná pro zajištění unikátních protihlukových vlastností, je hmotnost systému podstatně nižší než např. u litinového kanalizačního potrubí. 4 TE.: FAX: E-MAI: info@wavin.cz

5 Vlastnosti materiálu Tiché odpadní trubky a tvarovky Popis Odpadní trubky a tvarovky z polypropylenu plněného minerálem, se schopností snižovat intenzitu hluku, vyráběné v souladu s ČSN EN Použití Vzhledem ke svým vynikajícím mechanickým a akustickým vlastnostem je tento systém předurčen pro použití ve všech oblastech pozemního stavitelství. (OD) d1 s d t , , , , , , Hmotnost /m 56 1, , , , , ,50 Odhlučněný systém vnitřní kanalizace 5

6 Popis systému Zvukové izolační vlastnosti Hluk z vnitřní kanalizace Mezi největší narušitele klidu a pohody, které působí nepříznivě na psychickou a fyzickou rovnováhu člověka, patří nadměrný hluk. Ten může vznikat mnoha způsoby, např. hluk spjatý s lidskou činností, dále činností malých domácích spotřebičů nebo velkých pracovních strojů. Opomenout však nelze ani hluk vznikající provozem a údržbou vnitřního kanalizačního systému. Právě hluk mající svůj původ v užívání sanitárních zařízení, jeho následné šíření příslušným odpadním potrubím a jeho případná eliminace je ve stručnosti popsána v následujícím textu. Dle místa svého vzniku a hlavně dle způsobu svého přenosu okolím rozeznáváme dva základní typy šíření hluku. Zvuk šířící se hmotou (potrubím) Vzniká nárazy odpadní vody na stěnu potrubí, zejména v místech prudkých změn směru toku, jako např. kolena, odbočky apod. Hluk má tendenci se z místa svého vzniku šířit celým potrubím. V případě použití systému k šíření hluku nedochází, protože díky speciální molekulové struktuře použitého materiálu dojde k okamžité absorpci hluku v místě jeho vzniku. Zvuk šířící se vzduchem Vzniká uvnitř potrubí, jako hluk, který vydává odpadní voda při průtoku potrubím. Vzniklá zvuková energie je okamžitě pohlcována stěnou potrubí, čímž nedochází k šíření hluku do volného okolí potrubí. litina: litina: : : absorbuje hluk absorbuje hluk 6 TE.: FAX: E-MAI: info@wavin.cz

7 Popis systému Normy a směrnice Problematika povolených hodnot hluku, který vzniká v souvislosti s provozem vnitřní kanalizace, není doposud v ČR komplexně řešena žádnou národní normou, ani žádným závazným předpisem. Z tohoto důvodu se k posuzování uvedené problematiky v praxi běžně používá norem zahraničních. V odborných kruzích jsou nejvíce uznávané, a tím pádem i nejrozšířenější, německá norma DIN 4109 a směrnice VDI Norma DIN 4109 je spíše obecnějšího charakteru předepisuje parametry zvukové izolace globálně pro oblast pozemního stavitelství. Směrnice VDI 4100 již detailněji konkretizuje hodnoty povolených hlučností v závislosti na typu a účelu budovy. Pokud se pouze okrajově dotkneme konkrétních dovolených hodnot hluku, které uvedené předpisy povolují, tak se jedná o 30 db v případě DIN 4109 a 25 db v případě VDI Splnění uvedených protihlukových požadavků nebývá v praxi jednoduché. Úspěch je závislý na mnoha faktorech, je to např. materiál kanalizačního potrubí, instalační objímky, způsob provedení instalace, vlastní koncepce kotvení potrubí apod. Současný trend při výběru materiálu potrubí se jednoznačně ubírá směrem k používání moderních materiálů na bázi různých molekulárních modifikací polypropylenu. Tradiční materiály, jako např. standardní polypropylen, litina, ocel, jsou v současné době již technicky překonány a proto se ve zmiňovaných projektech, kde je zvýšený protihlukový požadavek již prakticky nepoužívají. Odhlučněná vnitřní kanalizace Systém představuje komplexní a moderní systém řešení odhlučněné gravitační vnitřní kanalizace. Díky svým vynikajícím zvukově izolačním vlastnostem nachází uplatnění všude tam, kde je nezbytná zvýšená ochrana proti hluku ke zmiňovaným budovám nemocnic, sanatorií, hotelů přidejme ještě kancelářské prostory, školní učebny a posluchárny, dále pak rodinné a bytové domy a mnoho dalších aplikací. 90 C temperature resistance Zdroj hluku Hladina hluku [db] Šepot 20 Běžný rozhovor 30 Pračka 35 Jízda tichého automobilu 50 Vysavač 60 Orchestr 80 Pneumatická vrtačka 90 Vlak 100 Vybrané hodnoty intenzity hluku 17 db 100% sound intesity recyclable Akustické vlastnosti při různých objemových průtocích Instalováno mimo měřící místnost 0,5 l/s voda 1,0 l/s voda 2,0 l/s voda Měření hlučnosti provedeno ve Frauenhoferově institutu stavební fyziky ve Stuttgartu v Německu. Protokol o zkoušce číslo P-BA 130/1997. Instalační stěna 220 /m 2. Odhlučněný systém vnitřní kanalizace 7

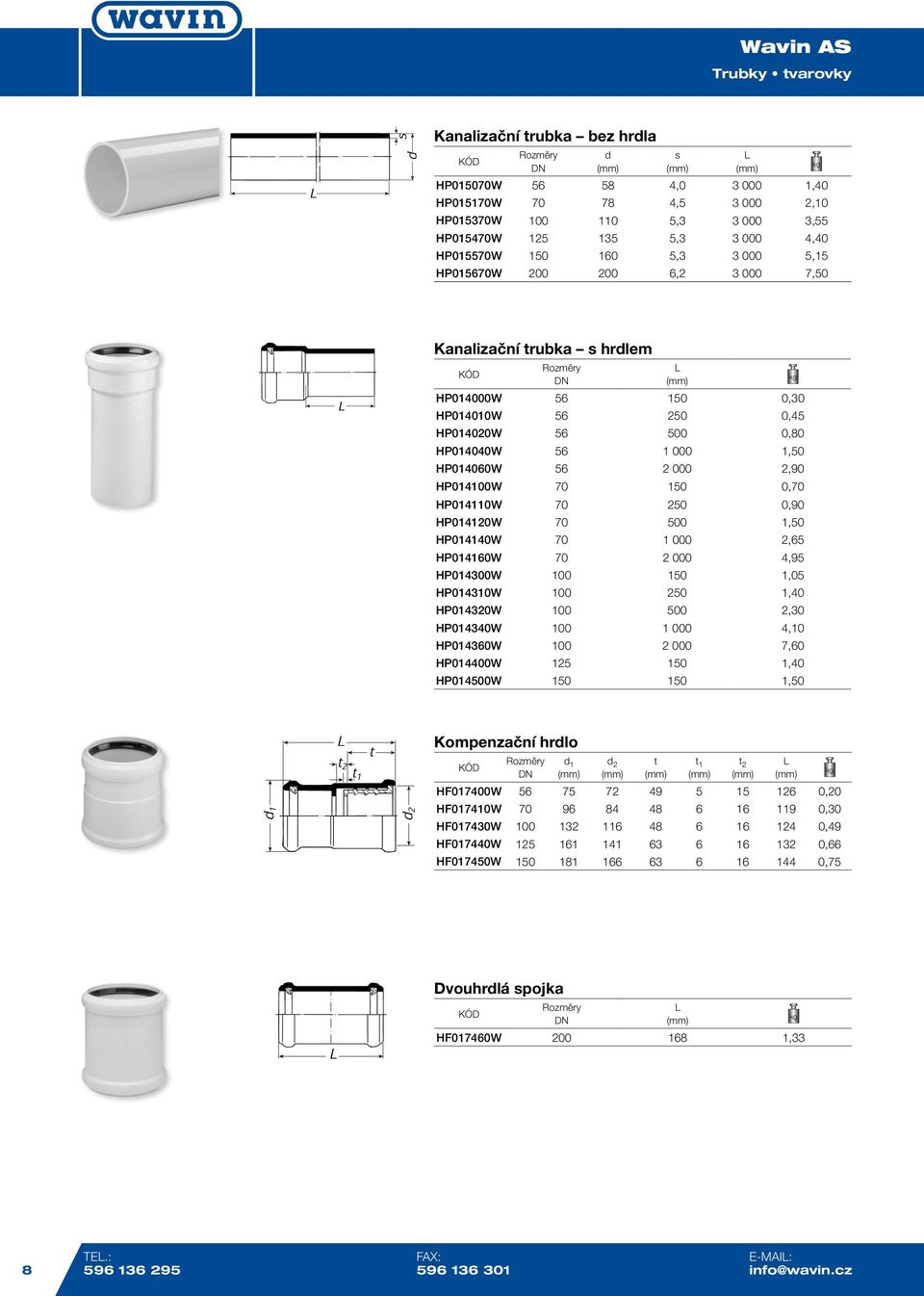

8 Trubky tvarovky Kanalizační trubka bez hrdla d s HP015070W , ,40 HP015170W , ,10 HP015370W , ,55 HP015470W , ,40 HP015570W , ,15 HP015670W , ,50 Kanalizační trubka s hrdlem HP014000W ,30 HP014010W ,45 HP014020W ,80 HP014040W ,50 HP014060W ,90 HP014100W ,70 HP014110W ,90 HP014120W ,50 HP014140W ,65 HP014160W ,95 HP014300W ,05 HP014310W ,40 HP014320W ,30 HP014340W ,10 HP014360W ,60 HP014400W ,40 HP014500W ,50 Kompenzační hrdlo d 1 d 2 t t 1 t 2 HF017400W ,20 HF017410W ,30 HF017430W ,49 HF017440W ,66 HF017450W ,75 Dvouhrdlá spojka HF017460W ,33 8 TE.: FAX: E-MAI: info@wavin.cz

9 Tvarovky Přesuvka HF017300W ,18 HF017310W ,26 HF017330W ,43 HF017340W ,56 HF017350W ,62 HF017360W ,30 Prodloužené hrdlo d t t e HF017530W , ,80 Slouží např. pro dodatečné zabudování odbočky, viz strana 19. Koleno 15, 30, 45, 67, 87 Úhel α[ ] HF015000W ,22 HF015010W ,21 HF015020W ,22 HF015030W ,23 HF015050W ,25 HF015100W ,33 HF015110W ,37 HF015120W ,39 HF015130W ,42 HF015150W ,46 HF015300W ,61 HF015310W ,65 HF015320W ,71 HF015330W ,74 HF015350W ,89 HF015400W ,81 HF015410W ,91 HF015420W ,98 HF015450W ,37 HF015500W ,89 HF015510W ,00 HF015520W ,10 HF015550W ,77 HF015620W ,99 HF015650W ,51 Dimenze 56, 70 a 125 není kompatibilní s odpadním potrubím HT-Systém, (KG-Systém). Propojení těchto dimenzí s potrubím HT-Systém (KG-Systém) se provádí pomocí přechodek. Odhlučněný systém vnitřní kanalizace 9

10 Tvarovky Prodloužené koleno d t t e Z 2 HF013225W ,30 Pro jednoduché provedení ohybu v omezeném prostoru při změně směru 45 nebo postupné změně směru o 90. Odvětrávací koleno Z 2 Z 3 Z 4 a HF015850W ,5 1,24 Vhodné pro pomocné ventilační systémy. Připojovací (sifonové) koleno Dy d 3 d Z 2 HF015700W 56/ ,5 25 0,08 Gumové manžety 40/30 a 40/40 jsou součástí HT systému. 10 TE.: FAX: E-MAI: info@wavin.cz

11 Tvarovky Odbočka 45, 67, 87 Úhel α[ ] Z 2 Z 3 HF016000W 56/ ,43 HF016010W 56/ ,38 HF016020W 56/ ,37 HF016030W 70/ ,58 HF016040W 70/ ,51 HF016050W 70/ ,49 HF016060W 70/ ,75 HF016070W 70/ ,64 HF016080W 70/ ,59 HF016180W 100/ ,94 HF016190W 100/ ,82 HF016200W 100/ ,78 HF016210W 100/ ,22 HF016220W 100/ ,00 HF016230W 100/ ,94 HF016231W 100/70 87 * ,00 HF016270W 100/ ,50 HF016280W 100/ ,20 HF016290W 100/ ,10 HF016291W 100/ * ,23 HF016300W 125/ ,79 HF016320W 125/ ,39 HF016330W 125/ ,04 HF016350W 125/ ,56 HF016360W 150/ ,80 HF016420W 150/ ,20 HF016450W 200/ ,40 * s vnitřním zaoblením Dvojitá odbočka 87 Z 2 Z 3 HF016470W 100/ 70/70* ,20 HF016500W 100/100/ ,40 HF016501W 100/100/100* ,50 * s vnitřním zaoblením Rohová odbočka 87 Z 2 Z 3 HF016520W 100/100/ ,58 Dimenze 56, 70 a 125 není kompatibilní s odpadním potrubím HT-Systém, (KG-Systém). Propojení těchto dimenzí s potrubím HT-Systém (KG-Systém) se provádí pomocí přechodek. Odhlučněný systém vnitřní kanalizace 11

12 Tvarovky Paralelní odbočka Z 2 Z 3 Z 4 Z 5 a b HF016600W 100/ , ,93 a b Kombinovaná odbočka Z 2 Z 3 Z 4 a b HF016480W 100/100/ ,92 a Z Z2 2 Z 4 b Z 2 Z 4 Z 3 Z 3 Z1 Z Z1 3 Z 3 Z1 Z1 a b Z 2 Z 4 Přímá paneláková odbočka Z 2 Z 3 Z 4 Z 5 HF016490W 100/100/ ,78 Rohová paneláková odbočka levá Z 2 Z 3 Z 4 Z 5 HF016491W 100/100/ ,78 Rohová paneláková odbočka pravá Z 2 Z 3 Z 4 Z 5 HF016492W 100/100/ ,78 12 TE.: FAX: E-MAI: info@wavin.cz

13 Tvarovky Redukce HF017100W 56/40* ,03 HF017110W 70/50* ,05 HF017000W 70/ ,20 HF017030W 100/ ,45 HF017040W 100/ ,47 HF017060W 125/ ,63 HF017070W 150/100** ,98 HF017080W 150/125** ,00 HF017090W 200/150** ,32 * vnitřní průměr hrdla 40 resp. 50 mm (pro napojení na HT) ** dlouhé provedení Čisticí kus typ RU HF017600W ,30 HF017610W ,91 S čisticím krytem kruhového tvaru. Čisticí kus typ RE HF017630W ,12 HF017640W ,46 HF017650W ,52 S čisticím krytem obdélníkového tvaru. Zátka HF017200W ,11 HF017210W ,20 HF017230W ,37 HF017240W ,51 HF017250W ,54 Dimenze 56, 70 a 125 není kompatibilní s odpadním potrubím HT-Systém, (KG-Systém). Propojení těchto dimenzí s potrubím HT-Systém (KG-Systém) se provádí pomocí přechodek. Odhlučněný systém vnitřní kanalizace 13

14 Příslušenství Bezpečnostní klip HF018100W 56 HF018110W 70 HF018130W 100 HF018140W 125 HF018150W 150 Pojistná manžeta HF021010W 50/58 HF021020W 70/78 HF021030W 100/110 HF021040W 125/135 HF021050W 150/160 Protipožární manžety BM-R90 HF021110W 40 HF021120W 50 HF021130W 63 HF021140W 75 HF021150W 90 HF021160W 110 HF021170W 125 HF021180W 140 HF021190W 160 HF021200W 180 HF021210W 200 Přiřazení protipožárních manžet pro průměry a různé instalace potrubí d s Přímá trubka Přímé hrdlo Šikmá trubka, nebo hrdlo , , , , , , Požární ochranná páska BB-R90 pro 100 HF021300W 14 TE.: FAX: E-MAI: info@wavin.cz

15 Řešení přechodu Systém ostatní plastové kanalizační systémy (HT, PE, PVC-U...) a) Přímo bez použití přechodového kusu Řešení přechodu b) Pomocí přechodového kusu Přechodový kus HT, PE t e HF017700W 56* 50 0,04 HF017710W ,07 * krátká verze OD 50 (75) 56 (70) 56 (70) OD 50 (75) 56 (70) 56 (70) OD 50 (75) 56 (70) 56 (70) OD 50 (75) 56 (70) 56 (70) OD 50 (75) 56 (70) 56 (70) Přechodová manžeta na HT HF018175W 70 Přechodový kus HT, PE, PVC-U t e HF017740W 125* ,34 OD OD OD OD 110 OD Dimenze 56, 70 a 125 není kompatibilní s odpadním potrubím HT-Systém, (KG-Systém). Propojení těchto dimenzí s potrubím HT-Systém (KG-Systém) se provádí pomocí přechodek. Odhlučněný systém vnitřní kanalizace 15

16 Příslušenství Přechodový kus litinové potrubí HF017810W 56 HF017820W 70 HF017840W 100 HF017850W 125 HF017860W 150 Náhradní těsnicí kroužek standardní HF018400W 56 HF018410W 70 HF018430W 100 HF018440W 125 HF018450W 150 HF018460W 200 Náhradní těsnicí kroužek NBR HF022010W 56 HF022020W 70 HF022030W 100 HF022040W 125 HF022050W 150 HF022060W 200 Náhradní těsnění pro kompenzační hrdlo HF018300W 56 HF018310W 70 HF018330W 100 HF018340W 125 HF018350W 150 Montážní mazivo 500 ml HF019980W Balení 500 ml 16 TE.: FAX: E-MAI:

17 Montážní návod 1. Rozsah platnosti Následující návod popisuje manipulaci, skladování a montáž potrubí, určeného pro odvod odpadních vod v rámci vnitřní kanalizace budov z trubek a tvarovek, vyrobených dle ČSN EN a odpovídajícím požadavkům Zák. 22/1997 Sb., o technických požadavcích na výrobky. V souladu s NV 178/1997 Sb. a novelizace NV 81/97 Sb., o požadavcích na stavební výrobky bylo vydáno Prohlášení o shodě. Návod je určen pouze pro provedení montáže z originálních trubek a tvarovek, za použití původních těsnicích elementů a montážních maziv. Návod vychází z DIN 1986, části 4. Obrázek 1: Zkracování trubky pilkou 2. Doprava, manipulace a skladování Volně ložené (nepaletované) trubky musí během transportu ležet celou svou délkou na ložné ploše. Nedoporučuje se smýkat trubkami po zemi nebo ložné ploše dopravního prostředku. Při nízkých teplotách (zejména pod bodem mrazu) je nutné při manipulaci dbát zvýšené opatrnosti. Při manipulaci jeřábem je nutné použít textilní pásy. Trubky a tvarovky, včetně těsnicích elementů, mohou být skladovány na volném prostranství, nejdéle však po dobu 2 let, jinak je třeba výrobek chránit před UV zářením. Při skladování musí být dodrženy tyto zásady: a) trubky musí být uloženy tak, aby nedošlo k jejich deformaci, b) hrdla trubek musí být uložena volně tak, aby se ve svislém ani vodorovném směru nedeformovala, c) maximální výška stohu z nepaletovaných trubek nesmí překročit 1,5 m. Obrázek 2: Úkos dodatečně zkrácené trubky 4. Postup spojování trubek a tvarovek 3. Spojování potrubí Trubky a tvarovky jsou spojovány násuvnými hrdly, jejichž těsné spojení s rovnými konci trubek zajišťují jazýčkové těsnicí kroužky. epení trubek ani tvarovek se nedoporučuje. Jednotlivé trubky a tvarovky jsou vždy na jednom konci opatřeny hrdlem s těsnicím kroužkem. Zbývající trubky bez hrdel je možné spojovat pomocí přesuvek, spojek dvouhrdlých a samostatných hrdel. Trubky je možné zkracovat buď pomocí speciálního řezáku na trubky nebo pilkou s jemným zubem a kosořezem (viz Obrázek 1). Je nutné zabezpečit, aby řez probíhal kolmo na osu potrubí. Řez je nutné začistit a vytvořit na něm úkos. Úkos je možné provést rovněž speciálním řezákem (úkos vznikne již při samotném řezu) nebo jemnou rašplí či pilníkem. jsou uvedeny na Obrázku 2 a v následující tabulce. a) Očistěte hrdlo a rovný konec trubky b) Zkontrolujte stav těsnicích elementů úkosu b [mm] 3,5 3,5 4,5 5,0 6,0 6,5 Odhlučněný systém vnitřní kanalizace 17

18 Montážní návod Volné objímky (VO) Volné objímky doplňují pevné objímky v systému ukotvení potrubí a jsou opatřeny kluznou gumovou manžetou, vymezovací podložkou a vždy jsou o několik setin milimetru větší než je vnější průměr potrubí (nejsou dotaženy na pevno tzn. umožňují dilataci potrubí). Doporučené rozteče objímek vodorovné [m] svislé [m] c) Na rovném konci naneste na úkos originální montážní mazivo a rovnoměrně jej rozetřete (nedoporučuje se používat tuky a oleje na bázi ropných produktů). Těsnicí kroužek musí být před zasunutím suchý a bez maziva. 56 0,50 1,5 70 0,80 2, ,10 2, ,25 2, ,60 2, ,00 2,0 d) Rovný konec trubky zasuňte až nadoraz do hrdla. Poté si na rovném konci trubky označte tužkou či fi xem okraj hrdla a tuto značku povysuňte asi o 10 mm zpět. Tím umožníte dilataci potrubí. Vzhledem k tomu, že trubky s hrdly jsou dlouhé maximálně mm, výše zmíněná hodnota by měla být dostačující. V případě použití delších trubek (např mm bez hrdla) je nutné vždy zařadit kompenzátor prodloužené hrdlo. Rovné konce tvarovek mohou být zasunuty do hrdel úplně. 5. Ukotvení potrubí Ukotvení potrubí ke stavební konstrukci stabilizuje polohu potrubí, přenáší síly a zatížení do konstrukce, brání nedovolenému průhybu potrubí a nežádoucímu přenosu vibrací a hluku do stavební konstrukce. Společnost WAVIN Ekoplastik doporučuje pro ukotvení potrubí ocelové objímky s pryžovou výstelkou (snižují přenos hluku na konstrukci), které jsou součástí nabídkového katalogu. Objímka musí vždy odpovídat vnějšímu průměru potrubí. Nedoporučuje se používat ocelové háky a pásky z měkčeného PVC. Pevné objímky (PO) Objímky, rozmístěné po délce potrubí, rozdělujeme na pevné a volné. Pevné objímky musí být umístěny vždy pod hrdlem trubky nebo těsně pod samostatným hrdlem v případě rovné trubky s násuvným hrdlem. Uchycení u dodatečného spoje s přesuvkou nebo spojkou je uvedeno v odstavci č. 11. Tvarovky a skupiny tvarovek musí být vždy uchyceny pevnými objímkami. 6. Montáž potrubí ve stěně Prostupy a rýhy ve stěnách musí zajišťovat montáž potrubí bez pnutí, umožnit pohyb potrubí při sedání objektu a zabezpečit ochranu potrubí proti mechanickému poškození. Do prostupů se nesmí umístit spoje potrubí. Potrubí je možné bezprostředně omítnout pouze po jeho obalení lepenkou, plstěnými pásy, minerální vatou či nosičem omítky např. pletivem. V místech, kde by odpadní potrubí mělo vést společně s teplovodem, je nutné tento teplovod odizolovat. Zároveň je nutné respektovat směrnice pro předstěnové instalace a odpovídající normy pro výstavbu odpadních potrubí uvnitř budov. ežaté potrubí, např. připojovací potrubí od více zařizovacích předmětů, musí být po celé své délce podezděno. Zároveň však musí být zajištěn prostor pro dilataci potrubí. 7. Prostup potrubí stropem Prostup stropem musí být proveden vodotěsně a zvukotěsně. Pro vybudování prostupu stropem lze doporučit pro průměry průchodku, která zaručí výše zmíněné vlastnosti. U menších průměrů lze zajistit vodotěsnost a zvukotěsnost minerální vatou, PP pěnovou izolací nebo asfaltovou izolací. Další údaje jsou uvedeny v odstavci č. 13. V případě nutnosti zabezpečení prostoru proti šíření požáru je možné použít protipožární manžety, které se umisťují na tu stranu prostupu, kde hrozí větší požární riziko. Ke konstrukci se přichycují pomocí ocelových hmoždinek, v žádném případě se nesmí umístit do prostupu. Protipožární manžety jsou součástí nabídkového katalogu. V případě potřeby vypracování osvědčení montáže nebo provedení pravidelné kontroly protipožárních manžet autorizovanou fi rmou, využijte kontaktu uvedeného na zadní straně obálky tohoto katalogu. 18 TE.: FAX: E-MAI: info@wavin.cz

19 Montážní návod 8. Montáž potrubí, spojená s pokládkou do betonu Odpadní trubky a tvarovky je možné bezprostředně obetonovat s přihlédnutím k teplotní délkové roztažnosti materiálu potrubí. Potrubí musí být řádně upevněno a zajištěno proti posunům při betonování (vyplavání). Zároveň je nutné zajistit spoje lepicí páskou tak, aby k těsnicím elementům neproniklo cementové mléko a uzavřít otvory do potrubí nejlépe zátkami. 11. Zásady práce s trubkami bez hrdel a odřezky trubek Trubky bez hrdel je možné spojovat pomocí přesuvek, spojek dvouhrdlých nebo pomocí samostatných hrdel. Vždy je však nutné respektovat teplotní délkovou roztažnost materiálu, tzn. při délkách trubek větších než 2 m je nutné zařadit prodloužené hrdlo. Kotvení svislého potrubí je znázorněno na Obrázku 7. Kotvení ležatého potrubí se provádí dle odstavce č Připojení potrubí z jiných materiálů a) Propojení potrubí se stávajícím lepeným potrubím z PVC se nedoporučuje. b) Propojení s odpadním potrubím HT-Systém se provádí pomocí systémových přechodek (HT, PE ). c) Propojení s ležatou kanalizací KG-Systém (PVC) lze provést u 100, 150 a 200 přímo, pro 125 je součástí systému přechodka (HT, PE, PVC-U ). d) Propojení s litinovým systémem viz Obrázek 3 a 4. Obrázek 3: Připojení na rovný konec litinové trubky Obrázek 5: Dodatečné vsazení odbočky (postup se dvěma přesuvkami) INTERNET Obrázek 6: Dodatečné vsazení odbočky (postup s přesuvkou a prodlouženým hrdlem) MONTÁÎN Obrázek 4: Připojení do hrdla litinové trubky V případě nejasností kontaktujte naše technické poradce. 10. Dodatečné vsazení odbočky a) Postup se dvěma přesuvkami a kusem vyříznuté trubky (viz Obrázek 5). Nejprve vyřízněte stávající potrubí v délce odpovídající dvojnásobku délky vsazované odbočky. Na jeden konec nasaďte odbočku a na druhý přesuvku. Vzniklou mezeru uzavřete zbytkem trubky z výřezu s přesuvkou. Nakonec spoje překryjte přesuvkami. b) Postup s přesuvkou a prodlouženým hrdlem (viz Obrázek 6). Vyřízněte z potrubí kus odpovídající délce tvarovky + hloubce prodlouženého hrdla. Na jeden konec nasuňte na doraz prodloužené hrdlo a na druhý konec nasuňte přesuvku. Vsazenou odbočku zafi xujte tak, že do jejího hrdla zasunete rovný konec prodlouženého hrdla a rovný konec odbočky zafi xujete přesuvkou. Obrázek 7: Kotvení dodatečně spojovaného potrubí Odhlučněný systém vnitřní kanalizace 19

20 Montážní návod 12. Opatření k zamezení vedení a přestupu hluku Podle normy DIN 4109 by neměla emise hluku ze zabudovaného potrubí v prostorách, chráněných před hlukem, překročit 30 db (A). V těchto prostorách proto není přípustné instalovat potrubí odkryté. 13. Protipožární opatření Základem požární ochrany budov, zvláště pak výškových, je rozdělení na požární úseky. Ty musí být v případě požáru od sebe dokonale odděleny, aby nedocházelo k přenosu ohně nebo průniku škodlivých zplodin hoření. je zařazen dle DIN 4102 do třídy B2 látky normálně hořlavé. Pro zabránění přenosu ohně a dýmu mezi oddělenými požárními úseky je nutné provést následující opatření: a) Při prostupu sběrného potrubí stropem, oddělujícím požární úseky, musí být potrubí vybaveno protipožární manžetou, která obsahuje náplň, jež při zahřátí na teplotu nejméně 130 C neprodyšně a ohnivzdorně uzavře otvor průchodu trubky stropem. Tím zabrání průniku ohně a zplodin hoření. b) Při vedení sběrného potrubí instalační šachtou, která je považována za jeden požární úsek, musí být všechny odbočující větve opatřeny protipožární manžetou. Vedle těchto obecných pravidel je rovněž nezbytné respektovat národní protipožární předpisy a normy, jakož i bezpečnostní směrnice. Obrázek 8: Utišovací zóna přechod ze svislého do ležatého potrubí Do kanálu ve stěně nebo na druhou stranu stěny je možné potrubí umístit pouze tehdy, činí-li její plošná hmotnost 220 /m 2. Dalšího snížení hlukové emise lze dosáhnout použitím objímek s pryžovou vložkou a ukotvením do plastových hmoždinek ve stěně. Podrobnější informace naleznete v DIN 1986, díl 1 a DIN 4109, příloha 2 utišovací zóna (viz Obrázek 8). Dalším způsobem zamezení vzniku hluku při přechodu svislého potrubí na ležaté je vytvoření tzv. utišovací zóny (viz Obrázek 8). Ta zajišťuje relativně pomalé zbrždění proudu padající kapaliny. Případy obezdění a přenosu hluku již byly zmíněny v odstavci č Zkouška vnitřní kanalizace Zkoušení vnitřní kanalizace se provádí dle ČSN a skládá se ze tří částí: a) z technické prohlídky, b) ze zkoušky vodotěsnosti svodného potrubí, c) ze zkoušky plynotěsnosti odpadního, připojovacího a větracího potrubí. Do doby provedení zkoušky kanalizace se musí potrubí určené k prohlídce, ponechat přístupné a očištěné (s viditelnými spoji). Po dobu zkoušky vodotěsnosti na svodném potrubí, která se provádí vodou bez mechanických nečistot o přetlaku nejméně 3 kpa a nejvíce 50 kpa, je nutné utěsnit všechny otvory. Zkouška vodotěsnosti trvá jednu hodinu a je vyhovující pokud únik vody, vztahující se na 10 m 2 vnitřní plochy potrubí, nepřesáhne 0,5 l/hod. Zkouška plynotěsnosti se provádí po osazení zařizovacích předmětů a napuštění zápachových uzávěrek, při dočasném utěsnění odpadního potrubí v nejníže umístěných čisticích tvarovkách. Větrací potrubí zůstane dočasně otevřené do začátku unikání zkušebního plynu, který musí být zdravotně nezávadný, nevýbušný, ale zapáchající nebo obarvený. Na nejníže osazenou čisticí tvarovku se umístí zkušební víko s plnicím kohoutem a mikromanometrem. Přes plnicí kohout se napustí zkušební plyn přetlakem 0,4 kpa při utěsněném větracím potrubí. Zkouška je vyhovující, jestliže v celém objektu po 0,5 hod. od naplnění potrubí plynem není cítit nebo vidět přítomnost plynu. O výsledku zkoušky se pořizuje zápis. 20 TE.: FAX: E-MAI: info@wavin.cz

21 Chemická odolnost Sloučenina Koncentrace Teplota ( C) (%) aceton amoniak plynný amoniak vodný roz. konc. + + amoniak vodný roz amylalkohol čistý + + anhydrid kys. octové anilin * benzaldehyd benzaldehyd vod. nas. + benzin (viz technické kapaliny) benzol 100 -* - brom kapalný bromové páry vys. - - bromové páry zře. - bromová voda nas. - - butan kapalný butan plynný butylacetát cyklohexan cyklohexanol cyklohexanon dibutylftlát (viz technické kapaliny) dietyléter 100 dichroman draselný vod. nas dimetylformamid ,4-dioxan dusičnan amonný vod. kaž dusičnan draselný vod. nas. + + dusičnan sodný vod. nas. + + dusičnan vápenatý vod. nas etylacetát 100 etylalkohol etylalkohol vod etylalkohol vod etylalkohol vod etylbenzol etylénchlorid 100 -* 2-etylhexanol etylchlorid éter viz dietyléter fenol nas. + + formaldehyd vod formaldehyd vod formaldehyd vod fosforečnan amonný vod. kaž fosforečnan sodný vod. nas glycerin glycerin vod. vys glycerin vod. zře glykol glykol vod. vys. + + glykol vod. zře heptan hexan hlinité soli kaž hydrogensiřičitan sodný vod. nas. + + hydrogenuhličitan sodný vod. nas hydroxid draselný hydroxid draselný Sloučenina Koncentrace Teplota ( C) (%) hydroxid draselný hydroxid sodný chlor kapalný chlor plynný suchý chlor plynný vlhký chlorbenzol 100 chlorečnan sodný vod. 5 + chlorid amnonný vod. kaž chlorid cínatý nas. + + chlorid draselný vod. nas chlorid sodný vod. nas chlorid vápenatý vod. nas chloristan sodný vod chlornan draselný vod. nas. + + chlornan sodný vod chloroform 100 -* - chlorová voda nas. - chlorovodík plynný vys. + + isooktan isopropylalkohol jodid draselný vodný nas. + + kresol kresol vod. nas. + kyselina benzoová kyselina benzoová vod. nas kyselina boritá kyselina boritá vodná nas. + + kyselina citronová vod. nas kyselina dusičná 50 - kyselina dusičná kyselina dusičná kyselina fluorovodíková kyselina fosforečná nas. + kyselina fosforečná kyselina fosforečná kyselina chlorovodíková nas. + + kyselina chlorsulfonová kyselina chromitá nas. + - kyselina chromitá 20 + kyselina jantarová vod. nas. + + kyselina mléčná vod kyselina mléčná vod kyselina mléčná vod kyselina mravenčí 98 + kyselina mravenčí 90 + kyselina mravenčí kyselina mravenčí kyselina octová ledová kyselina octová vod kyselina octová vod kyselina olejová kyselina sírová 96 + kyselina sírová kyselina sírová kyselina sírová kyselina stearová kyselina šťavelová vod. nas kyselina vinná vod. nas. + + manganistan draselný vod. nas. + +* Sloučenina Koncentrace Teplota ( C) (%) metanol metanol vod metyletylketon metylchlorid 100 minerální oleje (viz technické kapaliny) močovina vod. nas. + + naftalen naftalen 100 -* - - nátronové vápno nátronové vápno nátronové vápno n-butanol nitrobenzen 100 +* octan amonný vod. kaž oktan viz isooktan oxid fosforečný oxid siřičitý zře. + + ozon < 0,5 ppm +* -* peroxid vodíku vod. 90 peroxid vodíku vod peroxid vodíku vod peroxid vodíku vod persíran draselný vod. nas. + propan kapalný propan plynný pyridin rtuť síra síran amonný vod. kaž síran draselný vod. nas síran sodný vod. nas sirouhlík 100 sirovodík zře. + + siřičitan sodný vod. nas. + + soli baria kaž soli hořčíku vod. nas soli chromu 2+, 3+ nas. + + soli mědi nas soli niklu nas. + + soli rtuti vod. nas. + + soli stříbra nas. + + soli zinku vod. nas. + + soli železa vod. nas sulfid sodný vod. nas. + + tetraboritan trisodný vod. nas tetrahydrofuran tetrahydronaftalen tetrachloretan tetrachlormetan thiofen thiosíran sodný vod. nas. + + toluen trichloretan 100 -* uhličitan amonný vod. kaž uhličitan draselný (potaš) nas. + + uhličitan sodný (soda) nas. + + uhličitan sodný (soda) voda xylen Odhlučněný systém vnitřní kanalizace 21

22 Chemická odolnost Sloučenina Koncentrace (%) Teplota ( C) Sloučenina Koncentrace (%) Teplota ( C) Sloučenina Koncentrace (%) Teplota ( C) Technické kapaliny Farmaka a kosmetické preparáty olej z podzemnice olejné + +* -* akumulátorová kyselina + + Aspirin + olej živočišný + asfalt + Chinin + ovocný salát + benzin čistý + jodová tinktura + pečivo + + +* benzin naturál + kafr + pivo + benzin speciál + lak na nehty + podmáslí + benzin super +* mentol + puding + + +* bělící lázeň (12,5% Cl) mýdlo a mýdlové vločky + rum borax vod. nas. + + mýdlový roztok nas rybí tuk + borovicová silice + +* mýdlový roztok sádlo vepřové + brzdová kapalina + + odlakovač na nehty + salám + + dehet + parfémy + sirup řepný kaž * Formalin + + šampon na vlasy + + slanečci + fotografická vývojka obv. + + vazelína lék. + sodová voda + Fridex + + zubní pasta + + solanka chlorové vápno + + sůl kuchyňská (viz chlorid sodný) chromové činící lázně + + chromsírová směs - - Sloučenina Koncentrace (%) Teplota ( C) sýr + škrob roztok kaž. + + kamenec nas. + + Potraviny a poživatiny šlehačka + krém na boty + bramborový salát + šťáva ananasová + + Kresolum saponatum + Coca-Cola + šťáva citronová + + kuličky proti molům + cukr suchý šťáva grapefruitová + + anolin + cukr roztok + + +* šťáva jablečná + + ITEX + + čaj lístky + + šťáva ovocná + + lněný olej + + čaj nápoj + + +* šťáva pomerančová + + ysol + dřeň citronová i kůra + šťáva rajská + + minerální oleje (bez aromátů) + - dřeň jablečná + + +* šťáva z pečeně + + +* motorové oleje + - dřeň pomerančová i kůra + tresť citronová + nafta motorová + eterické oleje + tresť hořkých mandlí + odmašťovadla synt. už gin 40 + tresť octová už. + + olej do dvoutaktních motorů hořčice + tresť rumová + olej na psací stroje + +* kakao nápoj tresť vanilková + + olej transformátorový + kakao prášek + tvaroh + oleum kaž. - - káva (boby i mletá) + vejce syrová i vařená + + +* parafin káva nápoj víno + + parafinový olej kečup + + whisky 40 + pektin nas. + + koňak + zelenina + + +* pektroléter koření + želatina + + +* politura na nábytek + - kyselé rybičky + + +* prací prostředky vys. + + kyselé zelí + + +* Sagrotan + likér kaž. + saponát na nádobí limonáda + silikonový olej + +* lůj hovězí + + smrková silice + +* soda (viz uhličitan sodný) majonéza + margarin + + Vysvětlivky značení Solvina + + marmeláda + + +* + odolnost terpentín - máslo + + +* částečná odolnost topný olej + med + + podmínečná odolnost tuž + + mléčné výrobky + + +* -* malá odolnost ustalovač mléko + + +* - nestálost voda mořská mouka + bez označení nezkoušeno vodní sklo + + ocet už. + + kaž. jakákoli koncentrace vosk na parkety + olej citronový + konc. koncentrovaný roztok změkčovadlo dibutylfalát + olej kokosový + +* níz. nízká koncentrace změkčovadlo dibutylsebakát + olej mátový + už. užívaná koncentrace změkčovadlo dihexylfalát + olej olivový + + obv. obvyklá, obchodní koncentrace změkčovadlo dinonyladipát + olej palmový + zř. zředěný roztok změkčovadlo dioktyladipát + olej pomerančový + vod. vodný roztok změkčovadlo dioktylftalát + olej rostlinný + nas. za studena nasycený roztok změkčovadlo trikresylfosfát + olej sojový + tep.nas. za tepla nasycený roztok změkčovadlo trioktylfosfát + olej z kukuřičných klíčků + st. stopy 22 TE.: FAX: E-MAI: info@wavin.cz
