1 Návod k obsluze Překlad originálu Univerzální přečerpávačka chladiv Caresaver Prodej: commerce@ekotez.cz 2014 RDA Environmental Engineering Ltd Caresaver Universal Refrigerant Recovery Unit Operation Manual Issue 4 UK Version January 2013

2 Obsah Kapitola 1 ÚVOD A OBECNÝ PŘEHLED Specifikace 3 Ochrana zdraví a bezpečnost 4-5 Popis přístroje a 6-9 Kapitola 2 PROVOZ Provoz 10 Přímé přečerpávání chladiva 10 Přečerpávání chladiva metodou Push-Pull 11 Tipy a doporučení Kapitola 3 ÚDRŽBA Běžná údržba 14 Kapitola 4 ODSTRAŇOVÁNÍ ZÁVAD Jednotka nestartuje 15 Snížení výkonu přečerpávání 15 Problém s vysokým tlakem 15 Kapitola 5 PŘÍLOHY 16 Schéma sestavy 17 Elektro schéma 18 Seznam náhradních dílů 19 2

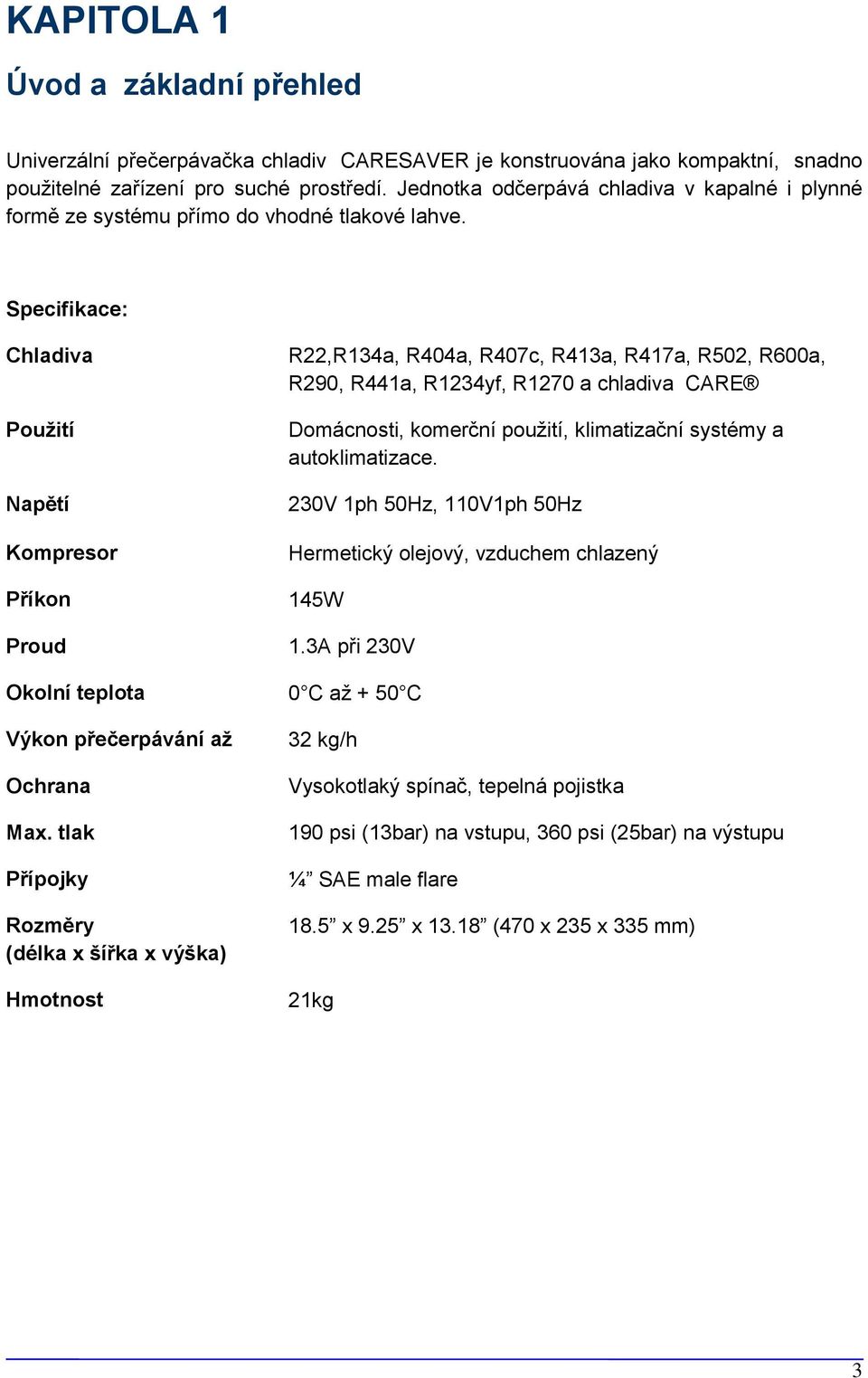

3 KAPITOLA 1 Úvod a základní přehled Univerzální přečerpávačka chladiv CARESAVER je konstruována jako kompaktní, snadno použitelné zařízení pro suché prostředí. Jednotka odčerpává chladiva v kapalné i plynné formě ze systému přímo do vhodné tlakové lahve. Specifikace: Chladiva Použití Napětí Kompresor Příkon Proud R22,R134a, R404a, R407c, R413a, R417a, R502, R600a, R290, R441a, R1234yf, R1270 a chladiva CARE Domácnosti, komerční použití, klimatizační systémy a autoklimatizace. 230V 1ph 50Hz, 110V1ph 50Hz Hermetický olejový, vzduchem chlazený 145W 1.3A při 230V Okolní teplota 0 C až + 50 C Výkon přečerpávání až Ochrana Max. tlak Přípojky Rozměry (délka x šířka x výška) Hmotnost 32 kg/h Vysokotlaký spínač, tepelná pojistka 190 psi (13bar) na vstupu, 360 psi (25bar) na výstupu ¼ SAE male flare 18.5 x 9.25 x (470 x 235 x 335 mm) 21kg 3

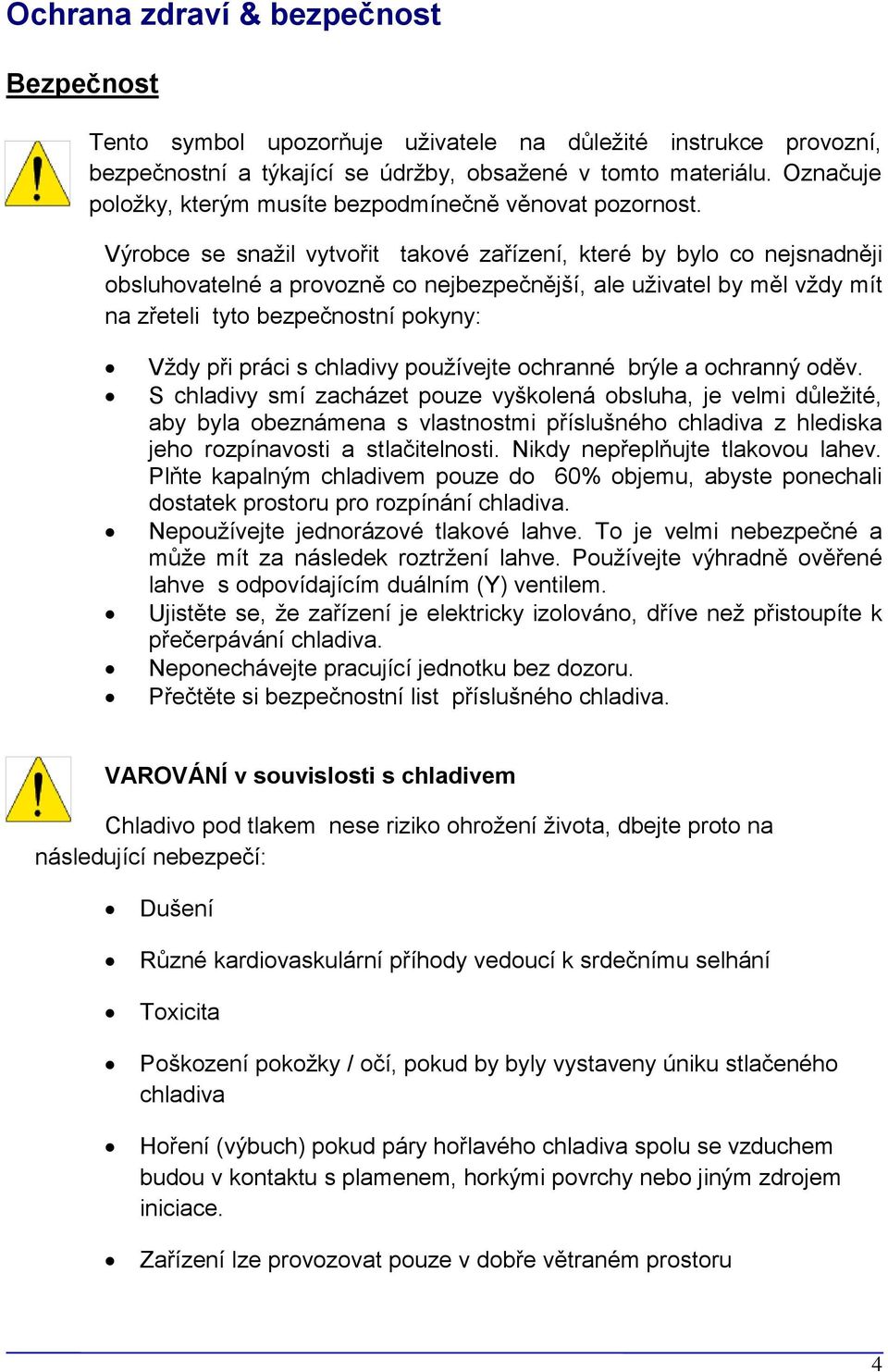

4 Ochrana zdraví & bezpečnost Bezpečnost Tento symbol upozorňuje uživatele na důležité instrukce provozní, bezpečnostní a týkající se údržby, obsažené v tomto materiálu. Označuje položky, kterým musíte bezpodmínečně věnovat pozornost. Výrobce se snažil vytvořit takové zařízení, které by bylo co nejsnadněji obsluhovatelné a provozně co nejbezpečnější, ale uživatel by měl vždy mít na zřeteli tyto bezpečnostní pokyny: Vždy při práci s chladivy používejte ochranné brýle a ochranný oděv. S chladivy smí zacházet pouze vyškolená obsluha, je velmi důležité, aby byla obeznámena s vlastnostmi příslušného chladiva z hlediska jeho rozpínavosti a stlačitelnosti. Nikdy nepřeplňujte tlakovou lahev. Plňte kapalným chladivem pouze do 60% objemu, abyste ponechali dostatek prostoru pro rozpínání chladiva. Nepoužívejte jednorázové tlakové lahve. To je velmi nebezpečné a může mít za následek roztržení lahve. Používejte výhradně ověřené lahve s odpovídajícím duálním (Y) ventilem. Ujistěte se, že zařízení je elektricky izolováno, dříve než přistoupíte k přečerpávání chladiva. Neponechávejte pracující jednotku bez dozoru. Přečtěte si bezpečnostní list příslušného chladiva. VAROVÁNÍ v souvislosti s chladivem Chladivo pod tlakem nese riziko ohrožení života, dbejte proto na následující nebezpečí: Dušení Různé kardiovaskulární příhody vedoucí k srdečnímu selhání Toxicita Poškození pokožky / očí, pokud by byly vystaveny úniku stlačeného chladiva Hoření (výbuch) pokud páry hořlavého chladiva spolu se vzduchem budou v kontaktu s plamenem, horkými povrchy nebo jiným zdrojem iniciace. Zařízení lze provozovat pouze v dobře větraném prostoru 4

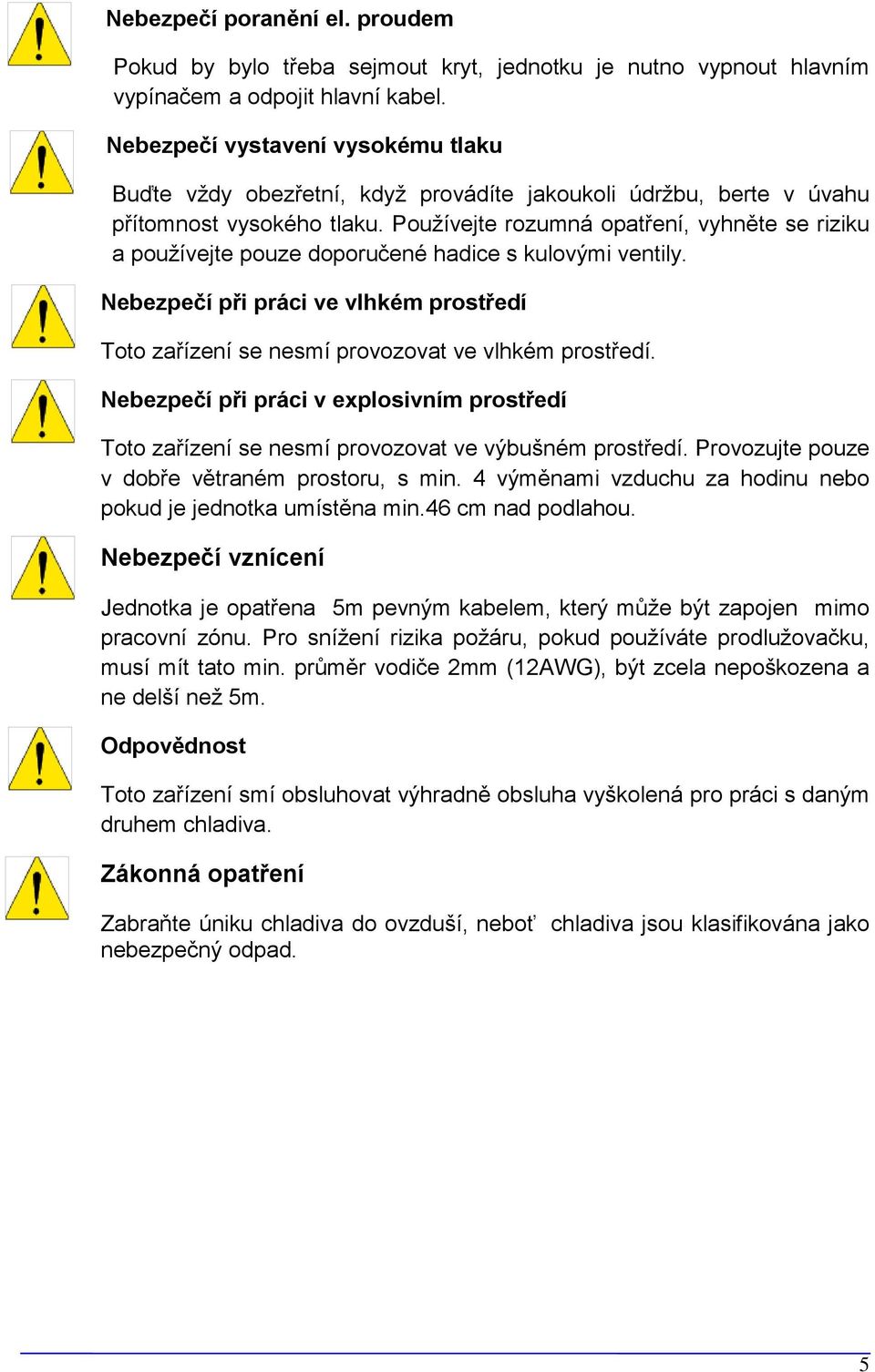

5 Ne Nebezpečí poranění el. proudem Pokud by bylo třeba sejmout kryt, jednotku je nutno vypnout hlavním vypínačem a odpojit hlavní kabel. Nebezpečí vystavení vysokému tlaku Buďte vždy obezřetní, když provádíte jakoukoli údržbu, berte v úvahu přítomnost vysokého tlaku. Používejte rozumná opatření, vyhněte se riziku a používejte pouze doporučené hadice s kulovými ventily. Nebezpečí při práci ve vlhkém prostředí Toto zařízení se nesmí provozovat ve vlhkém prostředí. Nebezpečí při práci v explosivním prostředí Toto zařízení se nesmí provozovat ve výbušném prostředí. Provozujte pouze v dobře větraném prostoru, s min. 4 výměnami vzduchu za hodinu nebo pokud je jednotka umístěna min.46 cm nad podlahou. Nebezpečí vznícení Jednotka je opatřena 5m pevným kabelem, který může být zapojen mimo pracovní zónu. Pro snížení rizika požáru, pokud používáte prodlužovačku, musí mít tato min. průměr vodiče 2mm (12AWG), být zcela nepoškozena a ne delší než 5m. Odpovědnost Toto zařízení smí obsluhovat výhradně obsluha vyškolená pro práci s daným druhem chladiva. Zákonná opatření Zabraňte úniku chladiva do ovzduší, neboť chladiva jsou klasifikována jako nebezpečný odpad. 5

6 Popis přístroje Pohled zepředu Rukojeť Výstupní manometr Místo pro navíjení kabelu Vstupní manometr Větrací otvory Indikace vysokého tlaku Chladný / horký plyn (samoodsávání) Indikace nízkého tlaku Překlenutí spínače LP Vstup Výstup Olejová výpusť (na spodku) 6

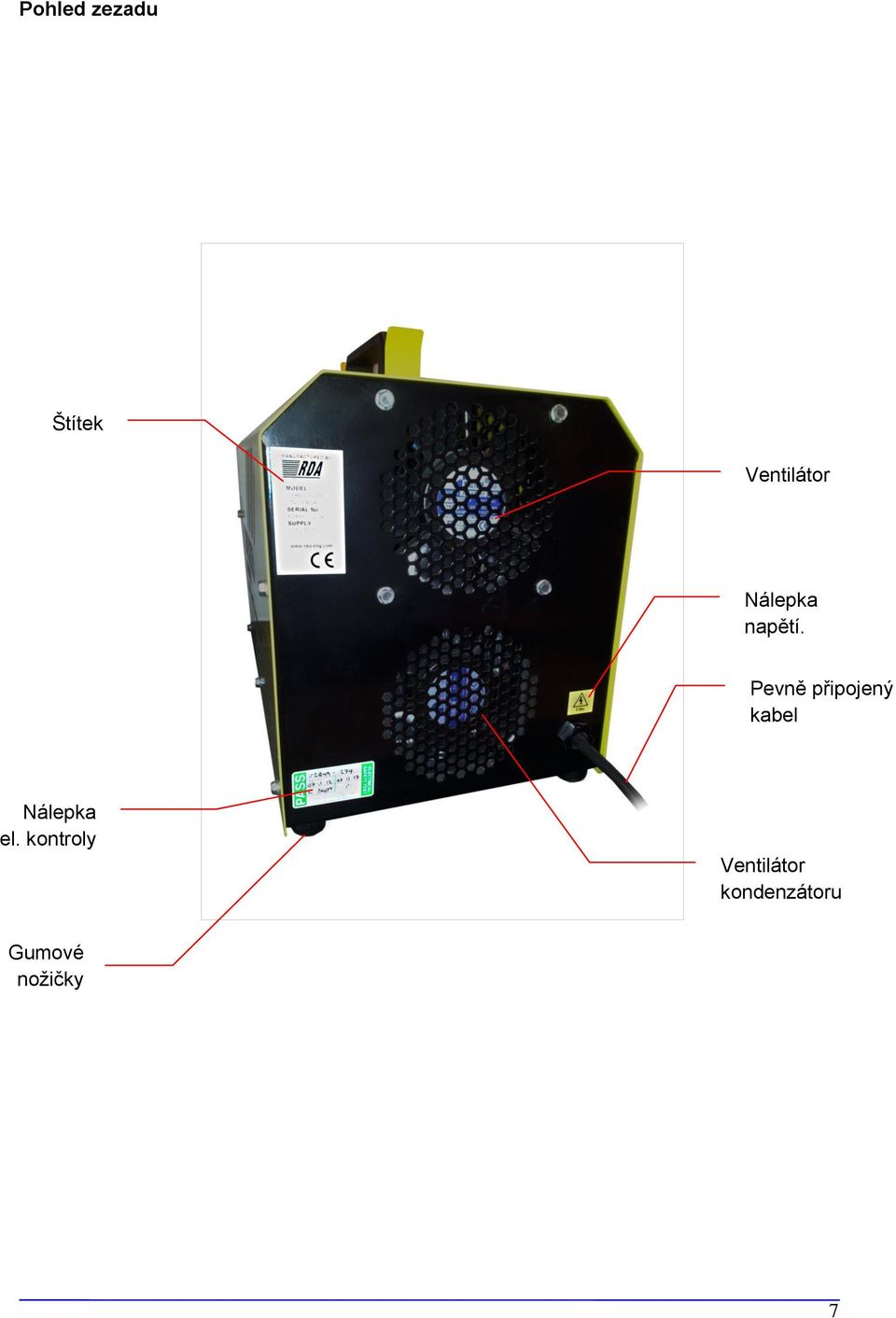

7 Pohled zezadu Štítek Ventilátor Nálepka napětí. Pevně připojený kabel Nálepka el. kontroly Ventilátor kondenzátoru Gumové nožičky 7

8 Popis komponentů Přední strana INDIKÁTOR VYSOKÉHO TLAKU Indikuje, že tlak výstupu odčerpávání chladiva je vyšší než 304psi (21 bar) a kompresor je odstavený. Zapne se, pokud tlak poklesne pod 230psi (16 bar). INDIKÁTOR NÍZKOTLAKU - Indikuje, že tlak odsávání chladiva je pod hodnotou 9 rtuťového sloupce (-0.3 bar), kompresor je odstaven. Zapne se, pokud tlak stoupne nad 17.4 psi (1.2 bar). MANOMETR VSTUPNÍHO TLAKU Indikuje tlak na stupu do jednotky. To je tlak v servisovaném zařízení. Manometr má bezpečnostní systém CL1.6 se stupnicí jak v barech 1 to 30 bar tak od 30 rtuťového sloupce do 430psi se stupnicí po 10psi. MANOMETR VÝSTUPNÍHO TLAKU Indikuje tlak na výstupu z jednotky. Ten je tentýž jako tlak v tlakové lahvi. Manometr má bezpečnostní systém CL1.6 se stupnicí buď v barech, 1 to 30 bar nebo 30 rtuťového sloupce do 430psi se stupnicí po 10psi. PŘEKLENUTÍ SPÍNAČE NÍZKOTLAKU (LP) v horní pozici OFF (vypnuto) jednotka pracuje automaticky a zastaví čerpání, pokud tlak klesne pod 9 rtuťového sloupce ( 0.3 bar). Pozice OVERRIDE (ruční ovládání) umožňuje jednotce pracovat přerušovaně ve vakuu, což je třeba např. pokud používáte napichovací kleště. CHLADNÝ / HORKÝ PLYN (SAMOODSÁVÁN) v normální pozici Chladný plyn je vypouštění z kompresoru směrováno přes vzduchem chlazený kondenzátor. Pozice Horký plyn a Samoodsávání se používá buď pro čerpání stlačených par do zařízení pro přečerpávání metodou Push- Pull nebo, pomocí hadice, pro vyčerpávání zbytkového chladiva v jednotce. VSTUP šroubení 1/4 SAE male s přivěšenou čepičkou, kompatibilní se standardní hadicí na chladivo VÝSTUP šroubení 1/4 SAE male s přivěšenou čepičkou, kompatibilní se standardní hadicí na chladivo OLEJOVÁ VÝPUSŤ vepředu na spodní straně jednotky je umístěna vroubkovaná čepička na hadicové přípojce 1/4 SAE male. DRŽADLO umístěné nahoře uprostřed. NAVIJÁK KABELU místo na rukojeti pro navinutí kabelu VENTILAČNÍ OTVORY- na straně v přední části umožňují proudění přes vnitřní prostor jednotky. 8

9 Pohled zezadu Ventilátor kondenzátoru odvod tepla z jednotky. Ventilátor zajištuje další proud vzduchu přes vnitřní prostor jednotky, což předchází hromadění hořlavého plynu v případě úniku či náhodného rozpojení Hlavní kabel 5m, 14AWG (2.5mm 2 ) odolný kabel se zástrčkou, který umožňuje zapojení mimo pracovní prostor. Gumové nožky eliminují vibrace během chodu jednotky Štítek přístroje- obsahuje výrobní číslo a informaci, pro která chladiva je zařízení určeno, pracovní tlaky a elektro údaje. Nálepka elektro testu- udává, kdy bylo zařízení testováno a datum, kdy bude třeba provést další kontrolu. Nálepka napětí- udává požadované parametry napájení jednotky. 9

10 KAPITOLA 2 PROVOZ Přímé přečerpávání chladiva Tato metoda přečerpávání používá jednotku k vyčerpání chladiva ze zařízení a přečerpání do vhodné tlakové lahve. Tato metoda je vhodná pro systémy s obsahem do 3 kg chladiva. Použijte rozvaděč s manometrem, připojte jej k vysoko i nízkotlaké straně zařízení. Pokud je to možné, připojte zařízení na vysokotlaké straně v bodu, kde bude chladivo v kapalné formě. Připojte středovou hadici na vstup jednotky. Připojte výstup jednotky na vhodnou tlakovou lahev. Ujistěte se, že lahev má dostatek objemu pro chladivo, které hodláte přečerpat a že má kontrolu pomocí plováku nebo jí umístěte na váhu pro kontrolu plnění. Připojte plovákový spínač nebo vytárujte váhu. Otevřete ventily na zařízení a na tlakové lahvi. Přepněte spínač do polohy Coolgas (studený plyn). Jednotku zapněte. Jednotka začne přečerpávat chladivo. Uslyšíte, jak CARESAVER cvaká při nasávání chladiva. Když je kapalné chladivo odsáto, cvakání ustane a tlak na jednotce počne klesat. Když tlak dosáhne hodnoty 0 psi (0 Bar) kompresor jednotky se automaticky zastaví. Jednotku vypněte Zavřete všechny ventily a odpojte hadice. Pokud používáte napichovací kleště, přepněte LP override (Překlenutí spínače LP) do polohy ON a nechte jednotku běžet max. 3 minuty pro dokončení přečerpávání. 10

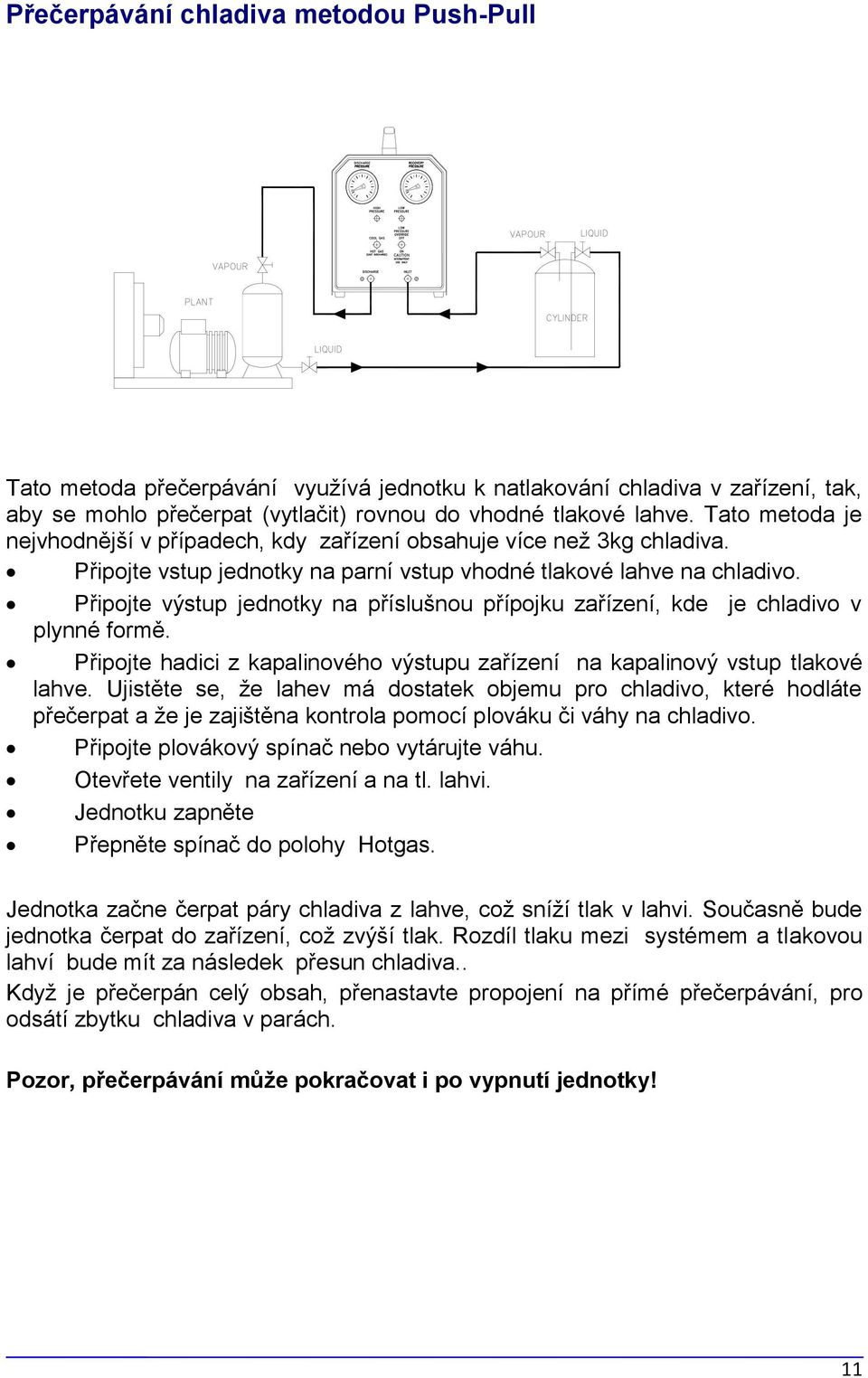

11 Přečerpávání chladiva metodou Push-Pull Tato metoda přečerpávání využívá jednotku k natlakování chladiva v zařízení, tak, aby se mohlo přečerpat (vytlačit) rovnou do vhodné tlakové lahve. Tato metoda je nejvhodnější v případech, kdy zařízení obsahuje více než 3kg chladiva. Připojte vstup jednotky na parní vstup vhodné tlakové lahve na chladivo. Připojte výstup jednotky na příslušnou přípojku zařízení, kde je chladivo v plynné formě. Připojte hadici z kapalinového výstupu zařízení na kapalinový vstup tlakové lahve. Ujistěte se, že lahev má dostatek objemu pro chladivo, které hodláte přečerpat a že je zajištěna kontrola pomocí plováku či váhy na chladivo. Připojte plovákový spínač nebo vytárujte váhu. Otevřete ventily na zařízení a na tl. lahvi. Jednotku zapněte Přepněte spínač do polohy Hotgas. Jednotka začne čerpat páry chladiva z lahve, což sníží tlak v lahvi. Současně bude jednotka čerpat do zařízení, což zvýší tlak. Rozdíl tlaku mezi systémem a tlakovou lahví bude mít za následek přesun chladiva.. Když je přečerpán celý obsah, přenastavte propojení na přímé přečerpávání, pro odsátí zbytku chladiva v parách. Pozor, přečerpávání může pokračovat i po vypnutí jednotky! 11

12 Tipy a doporučení Abyste zajistili maximální ochranu jednotky, doporučuje se vložit před zahájením provozu do sacího potrubí filtr. Připojení filtru na vstup (INLET) Použití hadic s ventily umožní odpojování hadice od tlakové lahve, aniž by do atmosféry unikl její obsah. Používejte hadici 3/8, s adaptérem, je-li to třeba, abyste urychlili přečerpávání. Doporučuje se odstranit z hadic odmačkávače schroeder ventilů, pokud nejsou třeba. (Pro připojování k systému jsou k dispozici vakuově certifikované přípravky na odmáčknutí ventilů). Zkontrolujte těsnění hadice, zda není poškozeno či deformováno, protože to by mohlo bránit průtoku. Vždy nejprve odčerpejte kapalinu z vysokotlaké části systému a pak odsajte páry z obou stran, vysoko i nízkotlaké. To urychlí proces přečerpávání. Vyvarujte se pokud možno použití prodlužovacího kabelu, neboť to snižuje napětí jednotky a tím se redukuje výkon jednotky a může dojít i k přehřátí. Přepravujte jednotku vždy nastojato. 12

13 Každý výkon by měl být prováděn tak jednoduše a bezpečně, jak je jen možné, ale obsluha musí vždy dodržovat následující bezpečnostní pokyny: Vždy, pokud pracujete s chladivy, noste odpovídající ochranné brýle, oblečení a rukavice. Pouze vyškolená obsluha smí manipulovat s chladivy. Technici pracující s HC (hořlavými) chladivy musí být vyškoleni pro manipulaci s HC (hořlavými) chladivy a zařízeními. Nikdy nepřeplňujte tlak. lahev. Zvažte lahev a plňte ji jen do 60% objemu, aby kapalina měla prostor pro rozpínání. Pokud máte podezření, že kompresor odčerpávaného zařízení mohl vyhořet, proveďte test chladiva na kyselost. Pokud je nutné provést přečerpávání použijte na vstupu jednotky burn out filtr. Ujistěte se, že je odčerpávané zařízení vypnuto, dříve než budete přečerpávat chladivo. Nikdy nenechávejte pracující jednotku bez dozoru. Když přečerpáváte HC (hořlavá) chladiva, prostor musí být dobře odvětráván. V okruhu 3 metrů od pracovního místa se nesmí nacházet žádný zdroj vznícení a prostor je třeba monitorovat detektorem pro příslušné chladivo. Použijte pro každý typ chladiva vlastní tlakovou lahev a mějte extra lahev pro neznámá chladiva a chladiva vyčerpaná ze shořelého kompresoru. 13

14 KAPITOLA 3 Údržba Je třeba odsát zbytek chladiva dříve než přistoupíte k novém přečerpávání, aby nemohlo dojít ke smíšení různých chladiv. Připojte přečerpávačku na láhev s chladivem pomocí hadice s kulovým ventilem a spínač přepněte do polohy Horký plyn/samoodsávání (HOTGAS/SELFDISCHARGE). Otevřete tlakovou lahev a kulové ventily na vypouštěcí hadici, Překlenovací spínač LP (LOW PRESSURE OVERRIDE) přepněte do polohy ZAPNUTO (ON) a jednotku na okamžik spusťte. Zavřete ventily a jednotku odpojte. Jednotka využívá během přečerpávání kombinovaně výměník tepla / olejový separátor. Odpadový olej z přečerpávané kapaliny by se měl pravidelně vypouštět, zatímco je jednotka vypnutá a tlak na nule a to přes výpusť na spodu jednotky. Umístění výpustního otvoru. Vypustte odpadový olej z výpusti ve spodní části zařízení 14

15 KAPITOLA 4 ODSTRAŇOVÁNÍ ZÁVAD Tato kapitola pomůže obsluze identifikovat a odstranit většinu běžných problémů, které mohou vzniknut při práci s jednotkou Caresaver. Jednotka nestartuje Hlavní kabel zapojený do vadné zásuvky Svítí LP kontrolka Svítí HP kontrolka Senzor lahve signalizuje, že je plná Zkuste jinou zásuvku Zkontrolujte, zda je vstupní tlak na rozvaděči vyšší než 17 psi (1.2bar) Zkontrolujte, zda kulový ventil výpustní hadice a ventil lahve na chladivo jsou otevřené Vyměňte lahev na chladivo Zkontrolujte senzor Přehřátí Nechte jednotku vychladnout Snížení výkonu přečerpávání Olejový separátor potřebuje vypustit Vypusťte olej viz Kapitola 3 Snižuje se tlak v odčerpávaném zařízení Omezený průtok Zbytky kapaliny Protože tlak v zařízení klesá, klesá i hustota výparů přečerpávaného chladiva, tudíž se úměrně snižuje i intenzita proudění Zkontrolujte schraeder depresory na hadicích, zda je není možné je odstranit. Pokud odčerpávaný systém zůstává pod tlakem, spusťte na okamžik jednotku Problém s vysokým tlakem Zavřený ventil na výstupu Blokování Láhev je plná, přetlakovaná Zkontrolujte ventily na hadici a tlakové lahvi Zkontrolujte, zda není těsnění hadice opotřebované nebo deformované Zkontrolujte, zda není vadný plovákový spínač případně funkci váhy. 15

16 KAPITOLA 5 PŘÍLOHY 1. Schéma soustavy 2. Elektro schéma 3. Seznam náhradních dílů 16

17 1. Schéma soustavy 17

18 2. Elektroschema 18

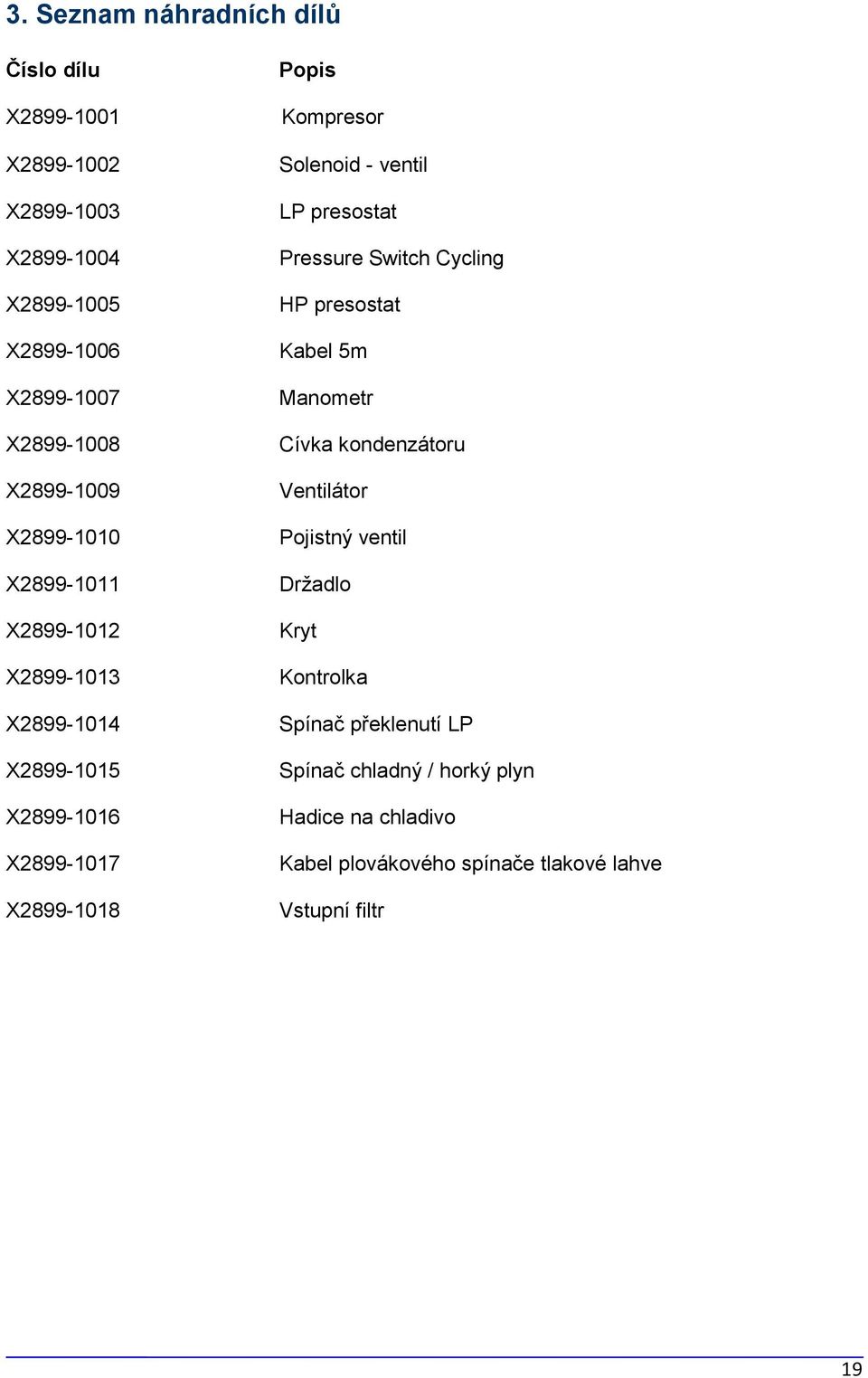

19 3. Seznam náhradních dílů Číslo dílu Popis X Kompresor X Solenoid - ventil X LP presostat X Pressure Switch Cycling X HP presostat X Kabel 5m X Manometr X Cívka kondenzátoru X Ventilátor X Pojistný ventil X Držadlo X Kryt X Kontrolka X Spínač překlenutí LP X Spínač chladný / horký plyn X Hadice na chladivo X Kabel plovákového spínače tlakové lahve X Vstupní filtr 19
