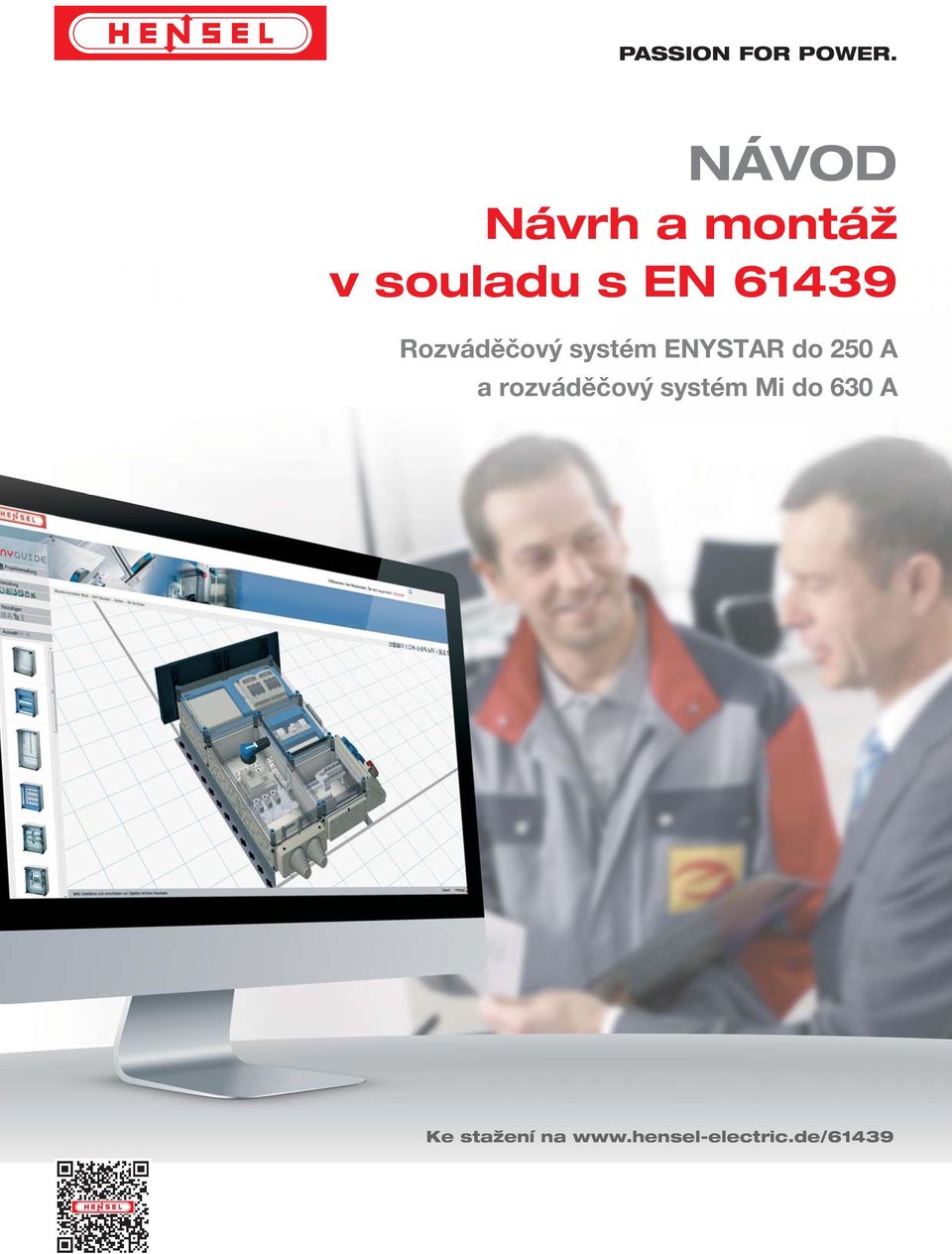

1 PASSIO FOR POWER. ÁVOD ávrh a montáž v souladu s E Rozváděčový systém EYSTAR do 50 A a rozváděčový systém Mi do 630 A Ke stažení na

2

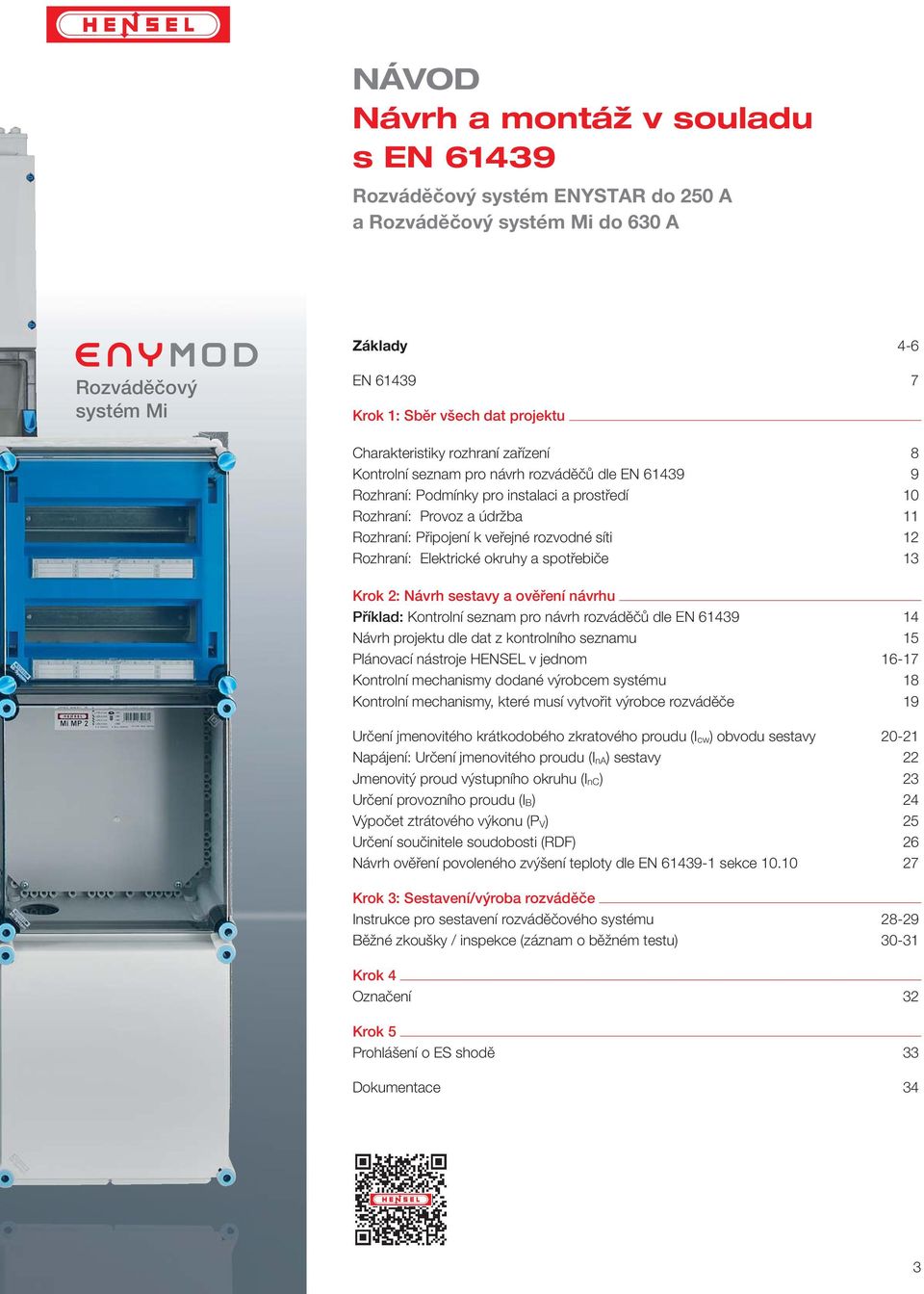

3 ÁVOD ávrh a montáž v souladu s E Rozváděčový systém EYSTAR do 50 A a Rozváděčový systém Mi do 630 A Základy 4-6 Rozváděčový systém Mi E Krok 1: Sběr všech dat projektu Charakteristiky rozhraní zařízení 8 Kontrolní seznam pro návrh rozváděčů dle E Rozhraní: Podmínky pro instalaci a prostředí 10 Rozhraní: Provoz a údržba 11 Rozhraní: Připojení k veřejné rozvodné síti 1 Rozhraní: Elektrické okruhy a spotřebiče 13 Krok : ávrh sestavy a ověření návrhu Příklad: Kontrolní seznam pro návrh rozváděčů dle E ávrh projektu dle dat z kontrolního seznamu 15 Plánovací nástroje HESEL v jednom Kontrolní mechanismy dodané výrobcem systému 18 Kontrolní mechanismy, které musí vytvořit výrobce rozváděče 19 Určení jmenovitého krátkodobého zkratového proudu (I cw) obvodu sestavy 0-1 apájení: Určení jmenovitého proudu (I na) sestavy Jmenovitý proud výstupního okruhu (I nc) 3 Určení provozního proudu (I B) 4 Výpočet ztrátového výkonu (P V) 5 Určení součinitele soudobosti (RDF) 6 ávrh ověření povoleného zvýšení teploty dle E sekce Krok 3: Sestavení/výroba rozváděče Instrukce pro sestavení rozváděčového systému 8-9 Běžné zkoušky / inspekce (záznam o běžném testu) Krok 4 Označení 3 Krok 5 Prohlášení o ES shodě 33 Dokumentace 34 3

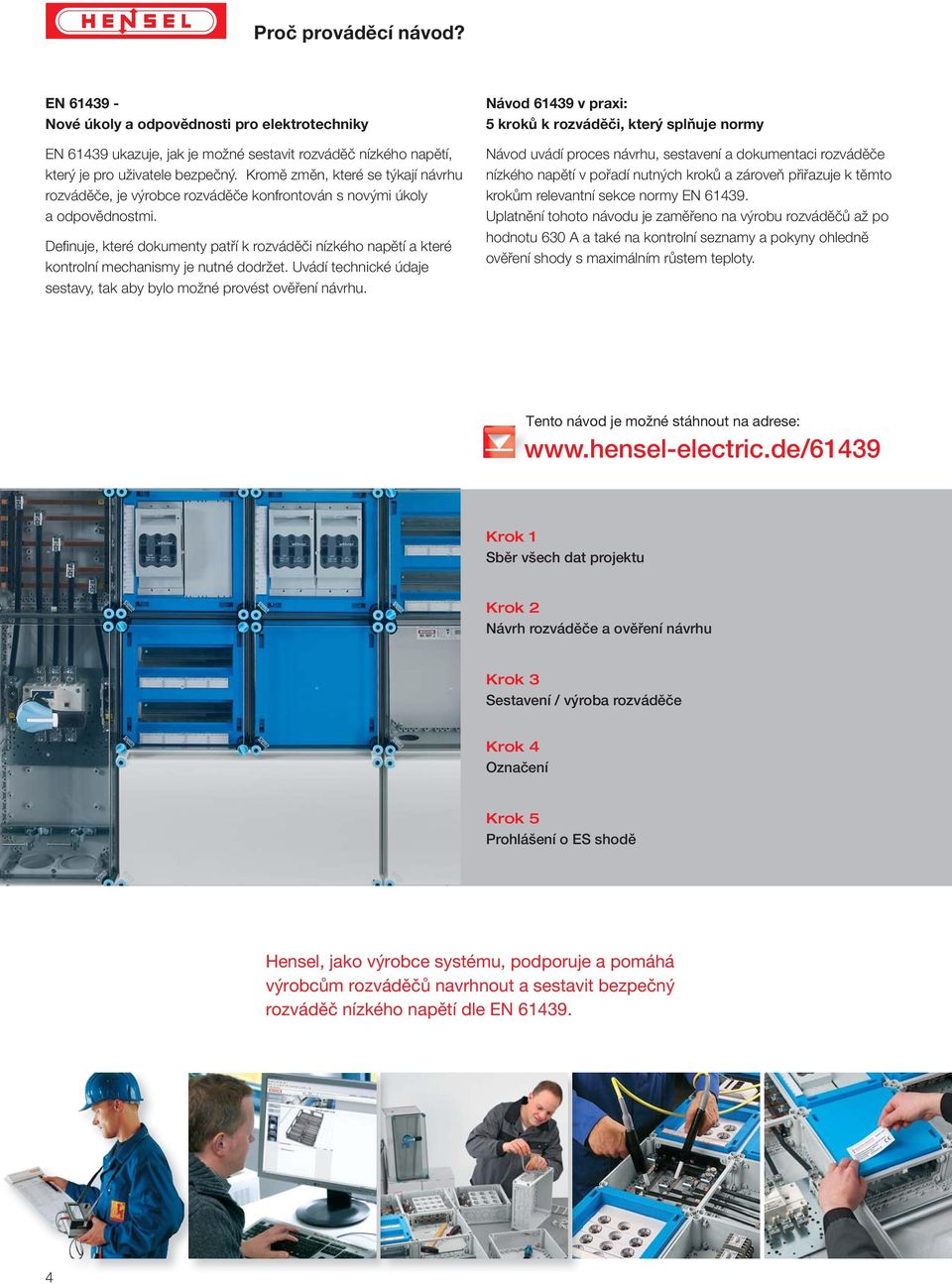

4 Proč prováděcí návod? E ové úkoly a odpovědnosti pro elektrotechniky E ukazuje, jak je možné sestavit rozváděč nízkého napětí, který je pro uživatele bezpečný. Kromě změn, které se týkají návrhu rozváděče, je výrobce rozváděče konfrontován s novými úkoly a odpovědnostmi. Defi nuje, které dokumenty patří k rozváděči nízkého napětí a které kontrolní mechanismy je nutné dodržet. Uvádí technické údaje sestavy, tak aby bylo možné provést ověření návrhu. ávod v praxi: 5 kroků k rozváděči, který splňuje normy ávod uvádí proces návrhu, sestavení a dokumentaci rozváděče nízkého napětí v pořadí nutných kroků a zároveň přiřazuje k těmto krokům relevantní sekce normy E Uplatnění tohoto návodu je zaměřeno na výrobu rozváděčů až po hodnotu 630 A a také na kontrolní seznamy a pokyny ohledně ověření shody s maximálním růstem teploty. Tento návod je možné stáhnout na adrese: Krok 1 Sběr všech dat projektu Krok ávrh rozváděče a ověření návrhu Krok 3 Sestavení / výroba rozváděče Krok 4 Označení Krok 5 Prohlášení o ES shodě Hensel, jako výrobce systému, podporuje a pomáhá výrobcům rozváděčů navrhnout a sestavit bezpečný rozváděč nízkého napětí dle E

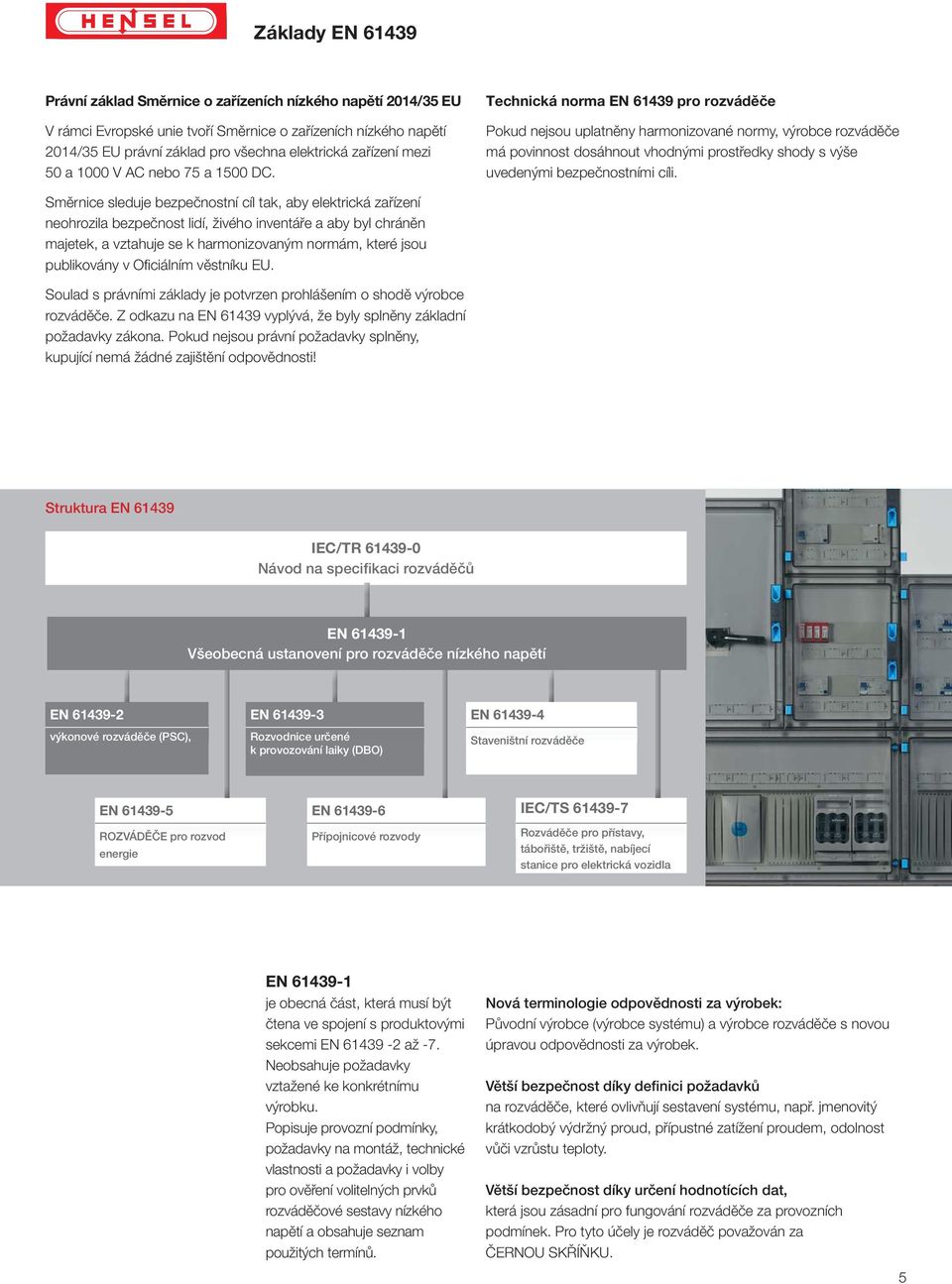

5 Základy E Právní základ Směrnice o zařízeních nízkého napětí 014/35 EU V rámci Evropské unie tvoří Směrnice o zařízeních nízkého napětí 014/35 EU právní základ pro všechna elektrická zařízení mezi 50 a 1000 V AC nebo 75 a 1500 DC. Technická norma E pro rozváděče Pokud nejsou uplatněny harmonizované normy, výrobce rozváděče má povinnost dosáhnout vhodnými prostředky shody s výše uvedenými bezpečnostními cíli. Směrnice sleduje bezpečnostní cíl tak, aby elektrická zařízení neohrozila bezpečnost lidí, živého inventáře a aby byl chráněn majetek, a vztahuje se k harmonizovaným normám, které jsou publikovány v Ofi ciálním věstníku EU. Soulad s právními základy je potvrzen prohlášením o shodě výrobce rozváděče. Z odkazu na E vyplývá, že byly splněny základní požadavky zákona. Pokud nejsou právní požadavky splněny, kupující nemá žádné zajištění odpovědnosti! Struktura E IEC/TR ávod na specifikaci rozváděčů E Všeobecná ustanovení pro rozváděče nízkého napětí E výkonové rozváděče (PSC), E Rozvodnice určené k provozování laiky (DBO) E Staveništní ní rozváděče E ROZVÁDĚČE prorozvod od energie E Přípojnicové ové rozvody IEC/TS Rozváděče pro přístavy, tábořiště, tržiště, nabíjecí stanice pro elektrická vozidla E je obecná část, která musí být čtena ve spojení s produktovými sekcemi E až -7. eobsahuje požadavky vztažené ke konkrétnímu výrobku. Popisuje provozní podmínky, požadavky na montáž, technické vlastnosti a požadavky i volby pro ověření volitelných prvků rozváděčové sestavy nízkého napětí a obsahuje seznam použitých termínů. ová terminologie odpovědnosti za výrobek: Původní výrobce (výrobce systému) a výrobce rozváděče s novou úpravou odpovědnosti za výrobek. Větší bezpečnost díky definici požadavků na rozváděče, které ovlivňují sestavení systému, např. jmenovitý krátkodobý výdržný proud, přípustné zatížení proudem, odolnost vůči vzrůstu teploty. Větší bezpečnost díky určení hodnotících dat, která jsou zásadní pro fungování rozváděče za provozních podmínek. Pro tyto účely je rozváděč považován za ČEROU SKŘÍŇKU. 5

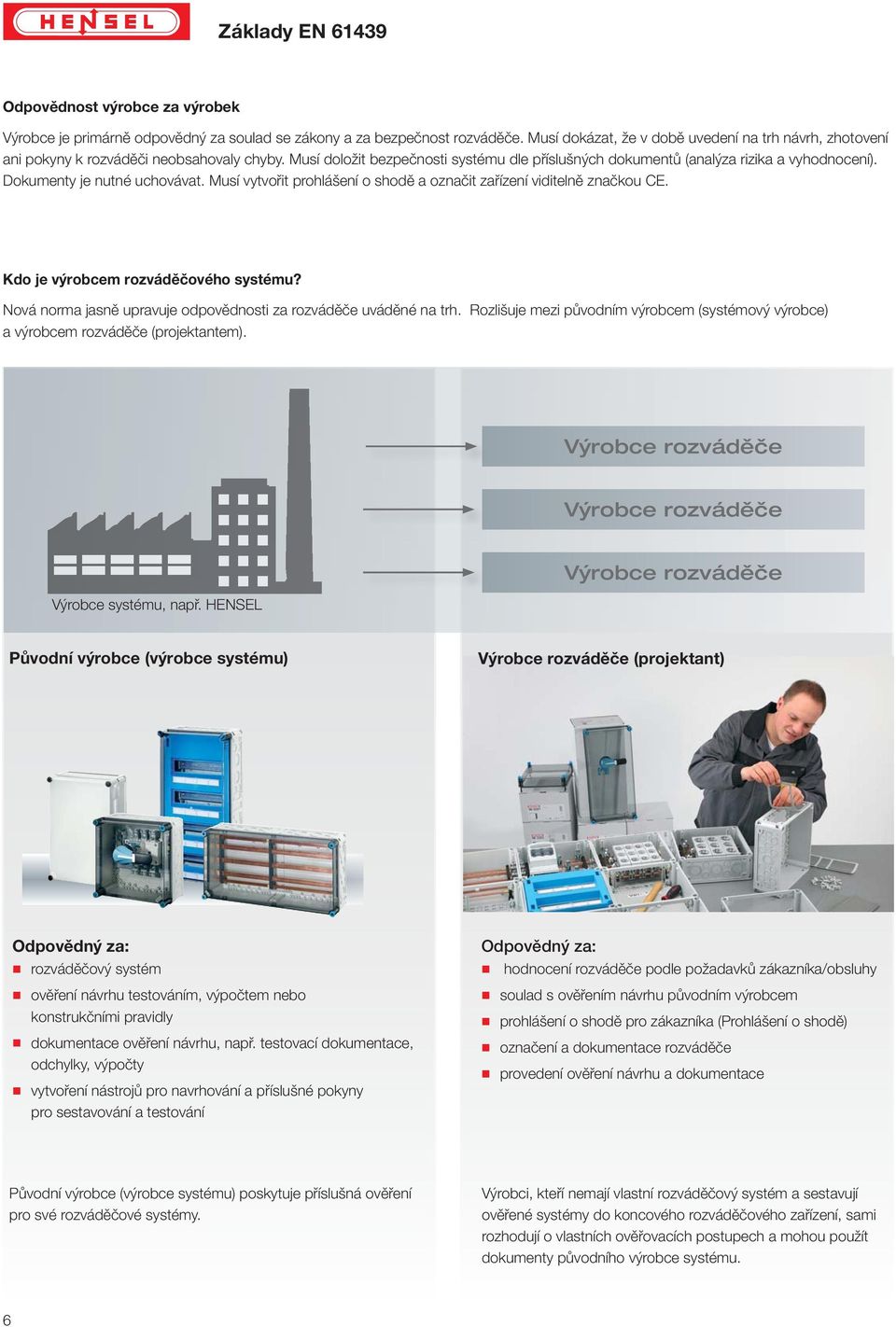

6 Základy E Odpovědnost výrobce za výrobek Výrobce je primárně odpovědný za soulad se zákony a za bezpečnost rozváděče. Musí dokázat, že v době uvedení na trh návrh, zhotovení ani pokyny k rozváděči neobsahovaly chyby. Musí doložit bezpečnosti systému dle příslušných dokumentů (analýza rizika a vyhodnocení). Dokumenty je nutné uchovávat. Musí vytvořit prohlášení o shodě a označit zařízení viditelně značkou CE. Kdo je výrobcem rozváděčového systému? ová norma jasně upravuje odpovědnosti za rozváděče uváděné na trh. Rozlišuje mezi původním výrobcem (systémový výrobce) a výrobcem rozváděče (projektantem). Výrobce rozváděče Výrobce rozváděče Výrobce systému, např. HESEL Výrobce rozváděče Původní výrobce (výrobce systému) Výrobce rozváděče (projektant) Odpovědný za: rozváděčový systém ověření návrhu testováním, výpočtem nebo konstrukčními pravidly dokumentace ověření návrhu, např. testovací dokumentace, odchylky, výpočty vytvoření nástrojů pro navrhování a příslušné pokyny pro sestavování a testování Odpovědný za: hodnocení rozváděče podle požadavků zákazníka/obsluhy soulad s ověřením návrhu původním výrobcem prohlášení o shodě pro zákazníka (Prohlášení o shodě) označení a dokumentace rozváděče provedení ověření návrhu a dokumentace Původní výrobce (výrobce systému) poskytuje příslušná ověření pro své rozváděčové systémy. Výrobci, kteří nemají vlastní rozváděčový systém a sestavují ověřené systémy do koncového rozváděčového zařízení, sami rozhodují o vlastních ověřovacích postupech a mohou použít dokumenty původního výrobce systému. 6

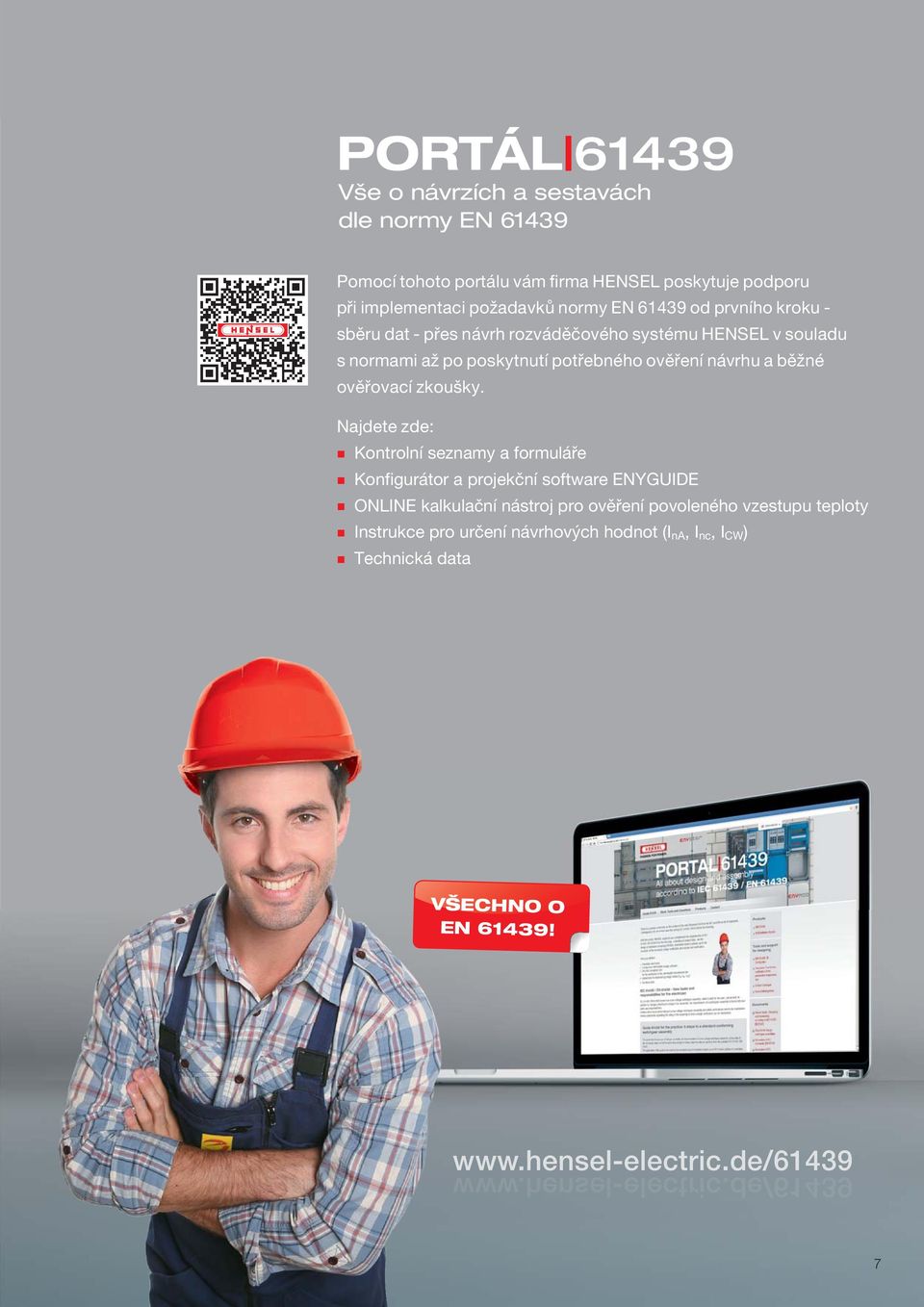

7 PORTÁL Vše o návrzích a sestavách dle normy E Pomocí tohoto portálu vám firma HESEL poskytuje podporu při implementaci požadavků normy E od prvního kroku - sběru dat - přes návrh rozváděčového systému HESEL v souladu s normami až po poskytnutí potřebného ověření návrhu a běžné ověřovací zkoušky. ajdete zde: Kontrolní seznamy a formuláře Konfigurátor a projekční software EYGUIDE OLIE kalkulační nástroj pro ověření povoleného vzestupu teploty Instrukce pro určení návrhových hodnot (I na, I nc, I CW ) Technická data VŠECHO O E 61439!

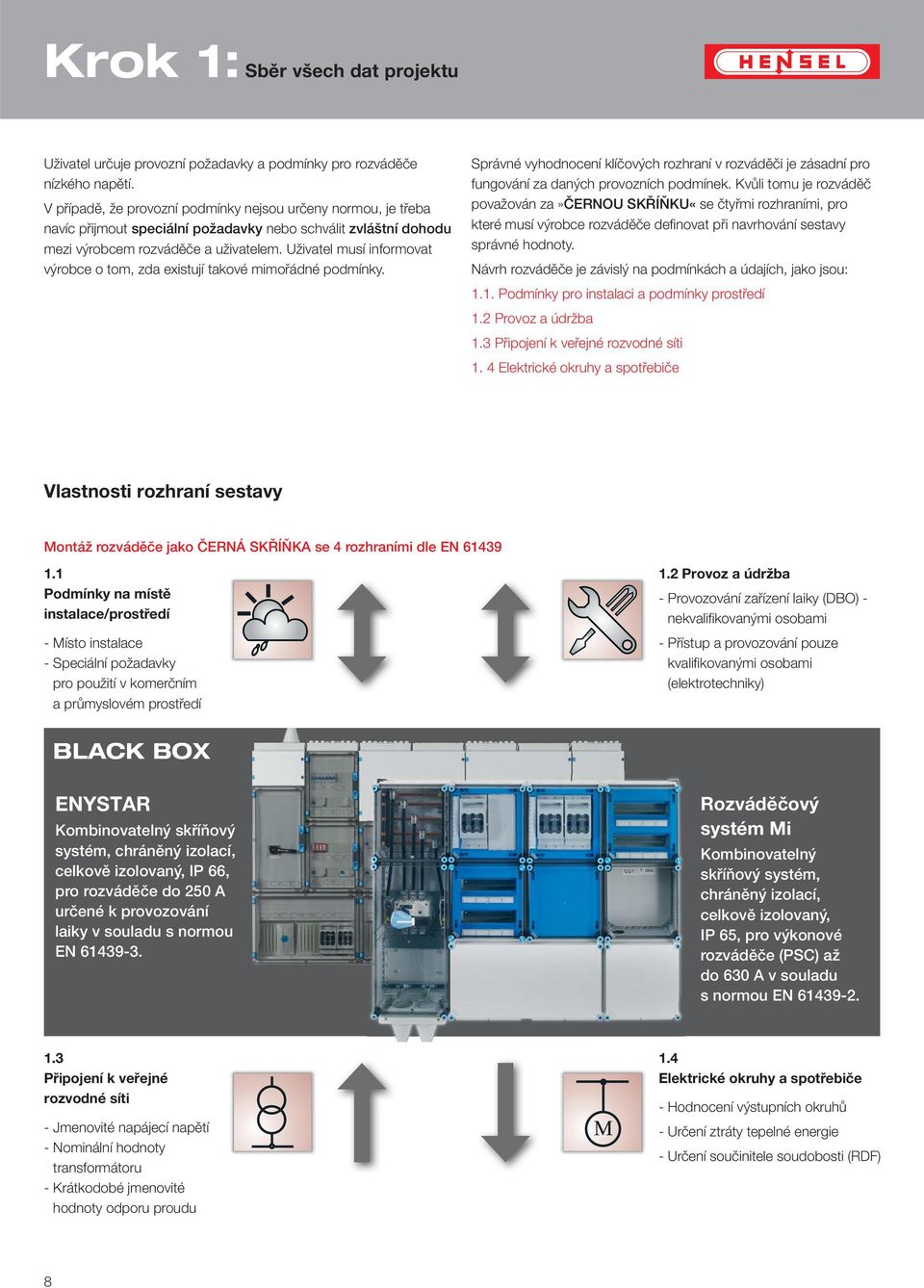

8 Krok 1: Sběr všech dat projektu Uživatel určuje provozní požadavky a podmínky pro rozváděče nízkého napětí. V případě, že provozní podmínky nejsou určeny normou, je třeba navíc přijmout speciální požadavky nebo schválit zvláštní dohodu mezi výrobcem rozváděče a uživatelem. Uživatel musí informovat výrobce o tom, zda existují takové mimořádné podmínky. Správné vyhodnocení klíčových rozhraní v rozváděči je zásadní pro fungování za daných provozních podmínek. Kvůli tomu je rozváděč považován za»čerou SKŘÍŇKU«se čtyřmi rozhraními, pro které musí výrobce rozváděče defi novat při navrhování sestavy správné hodnoty. ávrh rozváděče je závislý na podmínkách a údajích, jako jsou: 1.1. Podmínky pro instalaci a podmínky prostředí 1. Provoz a údržba 1.3 Připojení k veřejné rozvodné síti 1. 4 Elektrické okruhy a spotřebiče Vlastnosti rozhraní sestavy Montáž rozváděče jako ČERÁ SKŘÍŇKA se 4 rozhraními dle E Podmínky na místě instalace/prostředí - Místo instalace - Speciální požadavky pro použití v komerčním a průmyslovém prostředí 1. Provoz a údržba - Provozování zařízení laiky (DBO) - nekvalifikovanými osobami - Přístup a provozování pouze kvalifikovanými osobami (elektrotechniky) BLACK BOX EYSTAR Kombinovatelný skříňový systém, chráněný izolací, celkově izolovaný, IP 66, pro rozváděče do 50 A určené k provozování laiky v souladu s normou E Rozváděčový systém Mi Kombinovatelný skříňový systém, chráněný izolací, celkově izolovaný, IP 65, pro výkonové rozváděče (PSC) až do 630 A v souladu s normou E Připojení k veřejné rozvodné síti - Jmenovité napájecí napětí - ominální hodnoty transformátoru - Krátkodobé jmenovité hodnoty odporu proudu 1.4 Elektrické okruhy a spotřebiče - Hodnocení výstupních okruhů - Určení ztráty tepelné energie - Určení součinitele soudobosti (RDF) 8

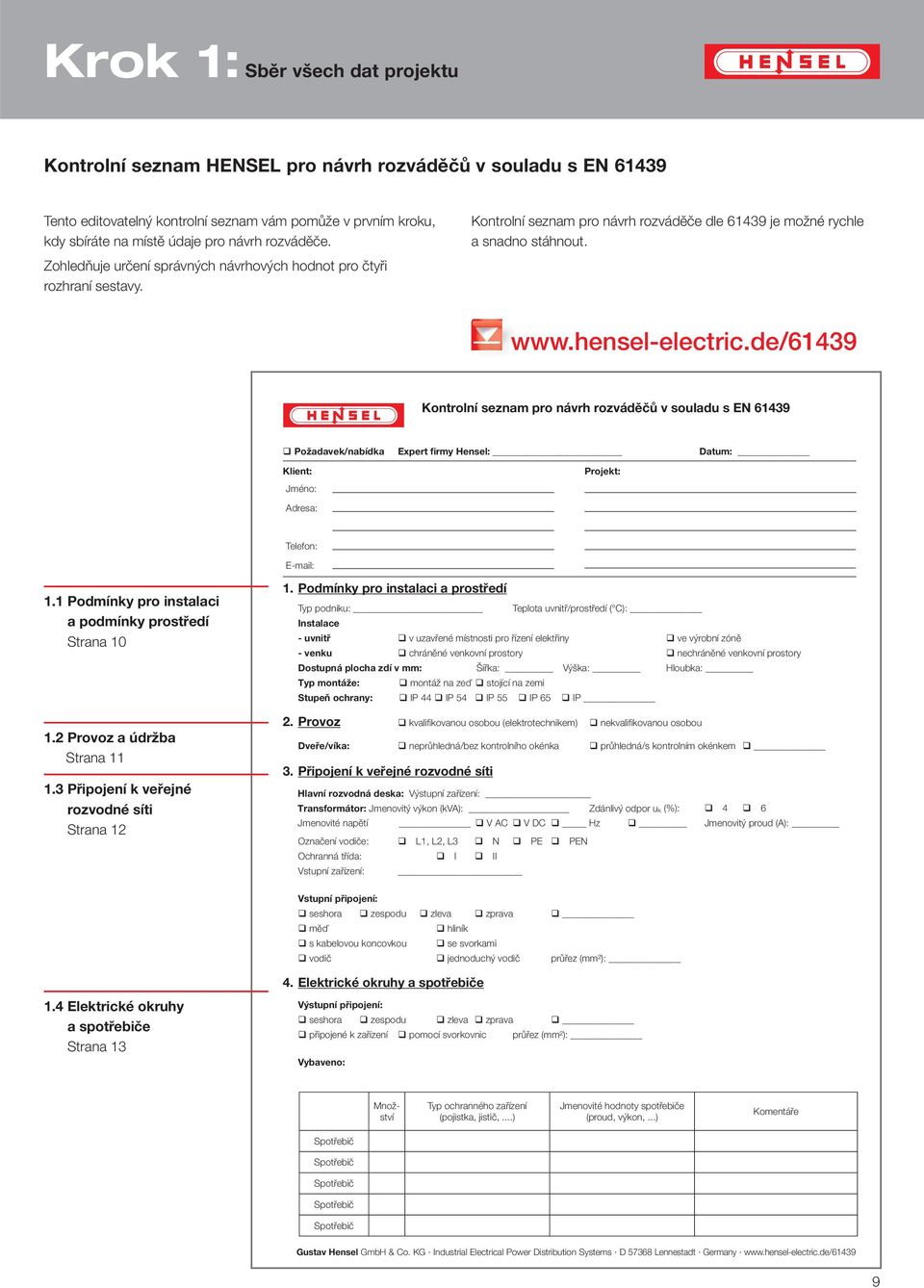

9 Krok 1: Sběr všech dat projektu Kontrolní seznam HESEL pro návrh rozváděčů v souladu s E Tento editovatelný kontrolní seznam vám pomůže v prvním kroku, kdy sbíráte na místě údaje pro návrh rozváděče. Zohledňuje určení správných návrhových hodnot pro čtyři rozhraní sestavy. Kontrolní seznam pro návrh rozváděče dle je možné rychle a snadno stáhnout. Kontrolní seznam pro návrh rozváděčů v souladu s E Požadavek/nabídka Expert firmy Hensel: Datum: Klient: Jméno: Adresa: Projekt: Telefon: Podmínky pro instalaci a podmínky prostředí Strana Provoz a údržba Strana Připojení k veřejné rozvodné síti Strana 1 1. Podmínky pro instalaci a prostředí Typ podniku: Teplota uvnitř/prostředí ( C): Instalace - uvnitř v uzavřené místnosti pro řízení elektřiny ve výrobní zóně - venku chráněné venkovní prostory nechráněné venkovní prostory Dostupná plocha zdí v mm: Šířka: Výška: Hloubka: Typ montáže: montáž na zeď stojící na zemi Stupeň ochrany: IP 44 IP 54 IP 55 IP 65 IP. Provoz kvalifikovanou osobou (elektrotechnikem) nekvalifikovanou osobou Dveře/víka: neprůhledná/bez kontrolního okénka průhledná/s kontrolním okénkem 3. Připojení k veřejné rozvodné síti Hlavní rozvodná deska: Výstupní zařízení: Transformátor: Jmenovitý výkon (kva): Zdánlivý odpor u k (%): 4 6 Jmenovité napětí V AC V DC Hz Jmenovitý proud (A): Označení vodiče: L1, L, L3 PE PE Ochranná třída: I II Vstupní zařízení: Vstupní připojení: seshora zespodu zleva zprava měď hliník s kabelovou koncovkou se svorkami vodič jednoduchý vodič průřez (mm²): 4. Elektrické okruhy a spotřebiče 1.4 Elektrické okruhy a spotřebiče Strana 13 Výstupní připojení: seshora zespodu zleva zprava připojené k zařízení pomocí svorkovnic průřez (mm²): Vybaveno: Množství Typ ochranného zařízení (pojistka, jistič,...) Jmenovité hodnoty spotřebiče (proud, výkon,...) Komentáře Spotřebič Spotřebič Spotřebič Spotřebič Spotřebič Gustav Hensel GmbH & Co. KG Industrial Electrical Power Distribution Systems D Lennestadt Germany 9

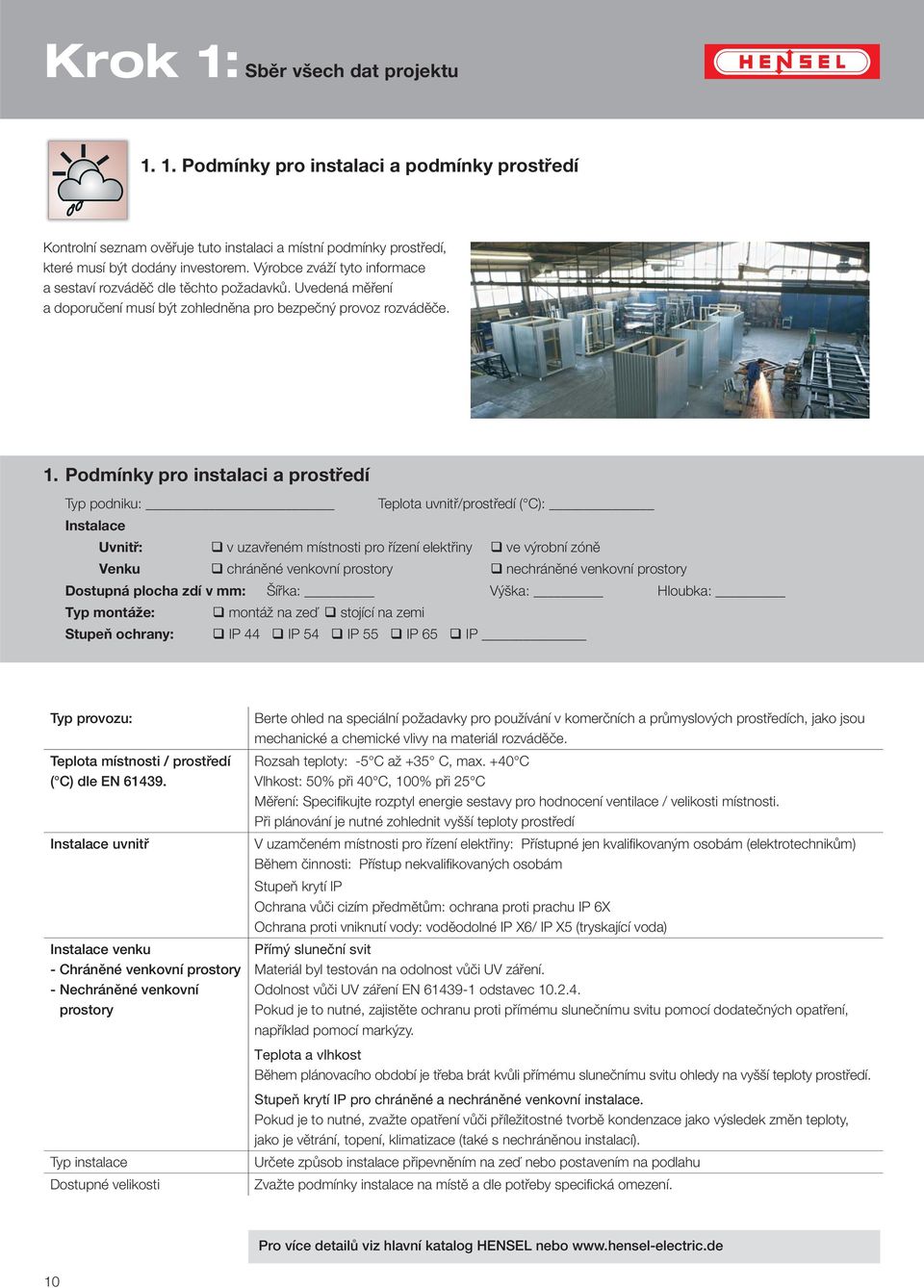

10 Krok 1: Sběr všech dat projektu Podmínky pro instalaci a podmínky prostředí Kontrolní seznam ověřuje tuto instalaci a místní podmínky prostředí, které musí být dodány investorem. Výrobce zváží tyto informace a sestaví rozváděč dle těchto požadavků. Uvedená měření a doporučení musí být zohledněna pro bezpečný provoz rozváděče. 1. Podmínky pro instalaci a prostředí Typ podniku: Teplota uvnitř/prostředí ( C): Instalace Uvnitř: v uzavřeném místnosti pro řízení elektřiny ve výrobní zóně Venku chráněné venkovní prostory nechráněné venkovní prostory Dostupná plocha zdí v mm: Šířka: Výška: Hloubka: Typ montáže: montáž na zeď stojící na zemi Stupeň ochrany: IP 44 IP 54 IP 55 IP 65 IP Typ provozu: Teplota místnosti / prostředí ( C) dle E Instalace uvnitř Instalace venku - Chráněné venkovní prostory - echráněné venkovní prostory Typ instalace Dostupné velikosti Berte ohled na speciální požadavky pro používání v komerčních a průmyslových prostředích, jako jsou mechanické a chemické vlivy na materiál rozváděče. Rozsah teploty: -5 C až +35 C, max. +40 C Vlhkost: 50% při 40 C, 100% při 5 C Měření: Specifi kujte rozptyl energie sestavy pro hodnocení ventilace / velikosti místnosti. Při plánování je nutné zohlednit vyšší teploty prostředí V uzamčeném místnosti pro řízení elektřiny: Přístupné jen kvalifi kovaným osobám (elektrotechnikům) Během činnosti: Přístup nekvalifi kovaných osobám Stupeň krytí IP Ochrana vůči cizím předmětům: ochrana proti prachu IP 6X Ochrana proti vniknutí vody: voděodolné IP X6/ IP X5 (tryskající voda) Přímý sluneční svit Materiál byl testován na odolnost vůči UV záření. Odolnost vůči UV záření E odstavec Pokud je to nutné, zajistěte ochranu proti přímému slunečnímu svitu pomocí dodatečných opatření, například pomocí markýzy. Teplota a vlhkost Během plánovacího období je třeba brát kvůli přímému slunečnímu svitu ohledy na vyšší teploty prostředí. Stupeň krytí IP pro chráněné a nechráněné venkovní instalace. Pokud je to nutné, zvažte opatření vůči příležitostné tvorbě kondenzace jako výsledek změn teploty, jako je větrání, topení, klimatizace (také s nechráněnou instalací). Určete způsob instalace připevněním na zeď nebo postavením na podlahu Zvažte podmínky instalace na místě a dle potřeby specifi cká omezení. Pro více detailů viz hlavní katalog HESEL nebo 10

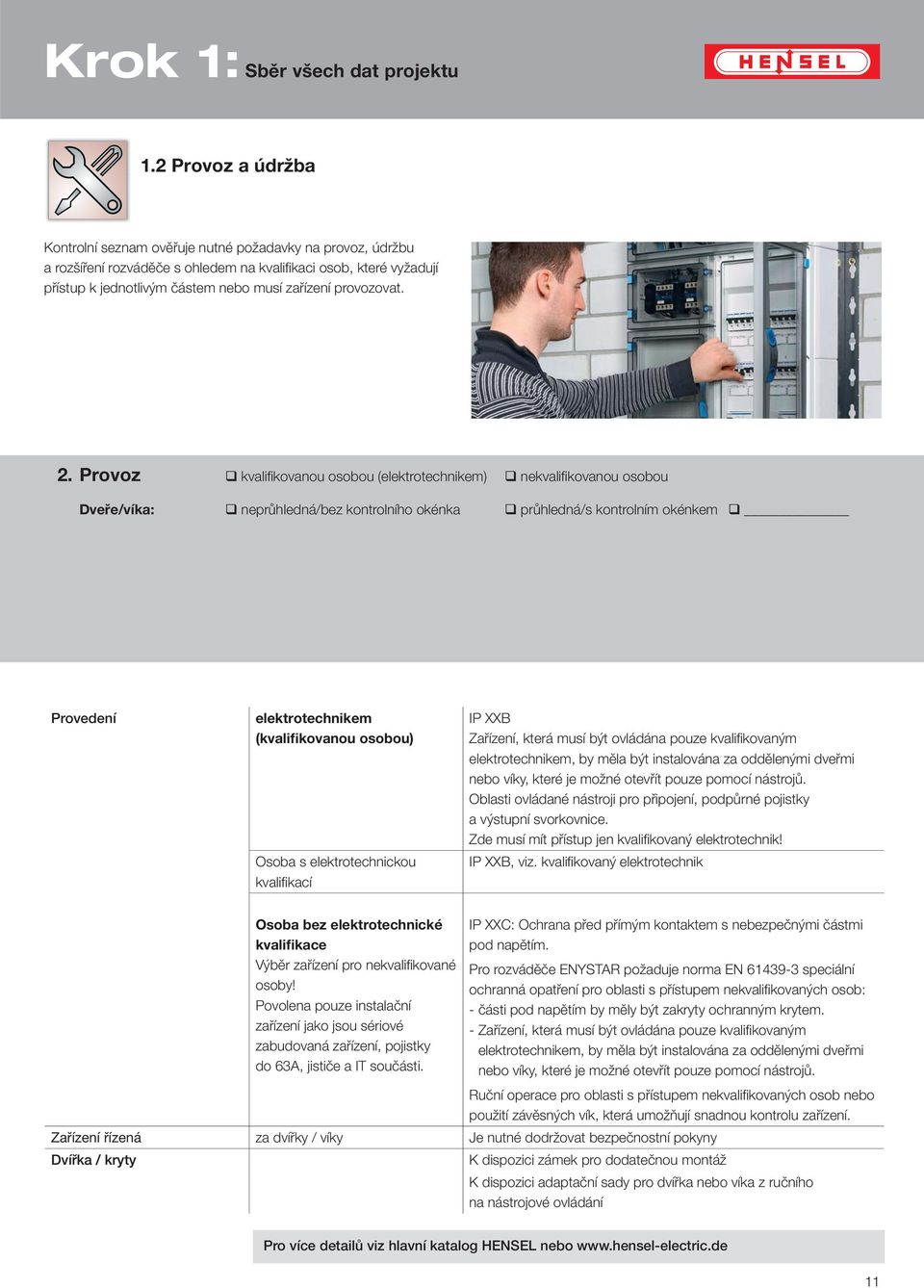

11 Krok 1: Sběr všech dat projektu 1. Provoz a údržba Kontrolní seznam ověřuje nutné požadavky na provoz, údržbu a rozšíření rozváděče s ohledem na kvalifi kaci osob, které vyžadují přístup k jednotlivým částem nebo musí zařízení provozovat.. Provoz kvalifi kovanou osobou (elektrotechnikem) nekvalifi kovanou osobou Dveře/víka: neprůhledná/bez kontrolního okénka průhledná/s kontrolním okénkem Provedení elektrotechnikem (kvalifikovanou osobou) Osoba s elektrotechnickou kvalifi kací IP XXB Zařízení, která musí být ovládána pouze kvalifi kovaným elektrotechnikem, by měla být instalována za oddělenými dveřmi nebo víky, které je možné otevřít pouze pomocí nástrojů. Oblasti ovládané nástroji pro připojení, podpůrné pojistky a výstupní svorkovnice. Zde musí mít přístup jen kvalifi kovaný elektrotechnik! IP XXB, viz. kvalifi kovaný elektrotechnik Osoba bez elektrotechnické kvalifikace Výběr zařízení pro nekvalifi kované osoby! Povolena pouze instalační zařízení jako jsou sériové zabudovaná zařízení, pojistky do 63A, jističe a IT součásti. IP XXC: Ochrana před přímým kontaktem s nebezpečnými částmi pod napětím. Pro rozváděče EYSTAR požaduje norma E speciální ochranná opatření pro oblasti s přístupem nekvalifi kovaných osob: - části pod napětím by měly být zakryty ochranným krytem. - Zařízení, která musí být ovládána pouze kvalifi kovaným elektrotechnikem, by měla být instalována za oddělenými dveřmi nebo víky, které je možné otevřít pouze pomocí nástrojů. Ruční operace pro oblasti s přístupem nekvalifi kovaných osob nebo použití závěsných vík, která umožňují snadnou kontrolu zařízení. Zařízení řízená za dvířky / víky Je nutné dodržovat bezpečnostní pokyny Dvířka / kryty K dispozici zámek pro dodatečnou montáž K dispozici adaptační sady pro dvířka nebo víka z ručního na nástrojové ovládání Pro více detailů viz hlavní katalog HESEL nebo 11

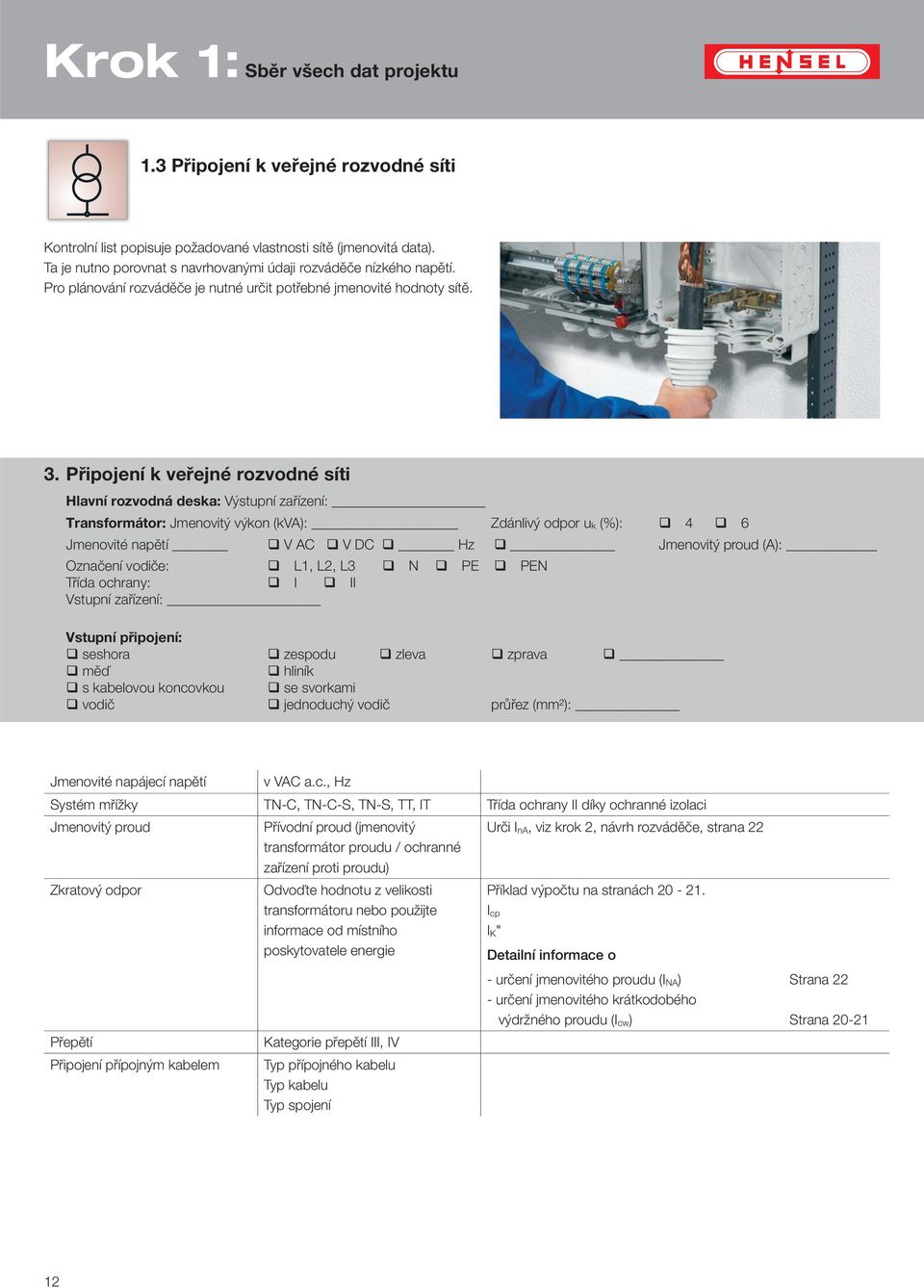

12 Krok 1: Sběr všech dat projektu 1.3 Připojení k veřejné rozvodné síti Kontrolní list popisuje požadované vlastnosti sítě (jmenovitá data). Ta je nutno porovnat s navrhovanými údaji rozváděče nízkého napětí. Pro plánování rozváděče je nutné určit potřebné jmenovité hodnoty sítě. 3. Připojení k veřejné rozvodné síti Hlavní rozvodná deska: Výstupní zařízení: Transformátor: Jmenovitý výkon (kva): Zdánlivý odpor u k (%): 4 6 Jmenovité napětí V AC V DC Hz Jmenovitý proud (A): Označení vodiče: L1, L, L3 PE PE Třída ochrany: I II Vstupní zařízení: Vstupní připojení: seshora zespodu zleva zprava měď hliník s kabelovou koncovkou se svorkami vodič jednoduchý vodič průřez (mm²): Jmenovité napájecí napětí v VAC a.c., Hz Systém mřížky T-C, T-C-S, T-S, TT, IT Třída ochrany II díky ochranné izolaci Jmenovitý proud Přívodní proud (jmenovitý transformátor proudu / ochranné zařízení proti proudu) Urči I na, viz krok, návrh rozváděče, strana Zkratový odpor Přepětí Připojení přípojným kabelem Odvoďte hodnotu z velikosti transformátoru nebo použijte informace od místního poskytovatele energie Kategorie přepětí III, IV Typ přípojného kabelu Typ kabelu Typ spojení Příklad výpočtu na stranách 0-1. I cp I K" Detailní informace o - určení jmenovitého proudu (I A) Strana - určení jmenovitého krátkodobého výdržného proudu (I cw) Strana 0-1 1

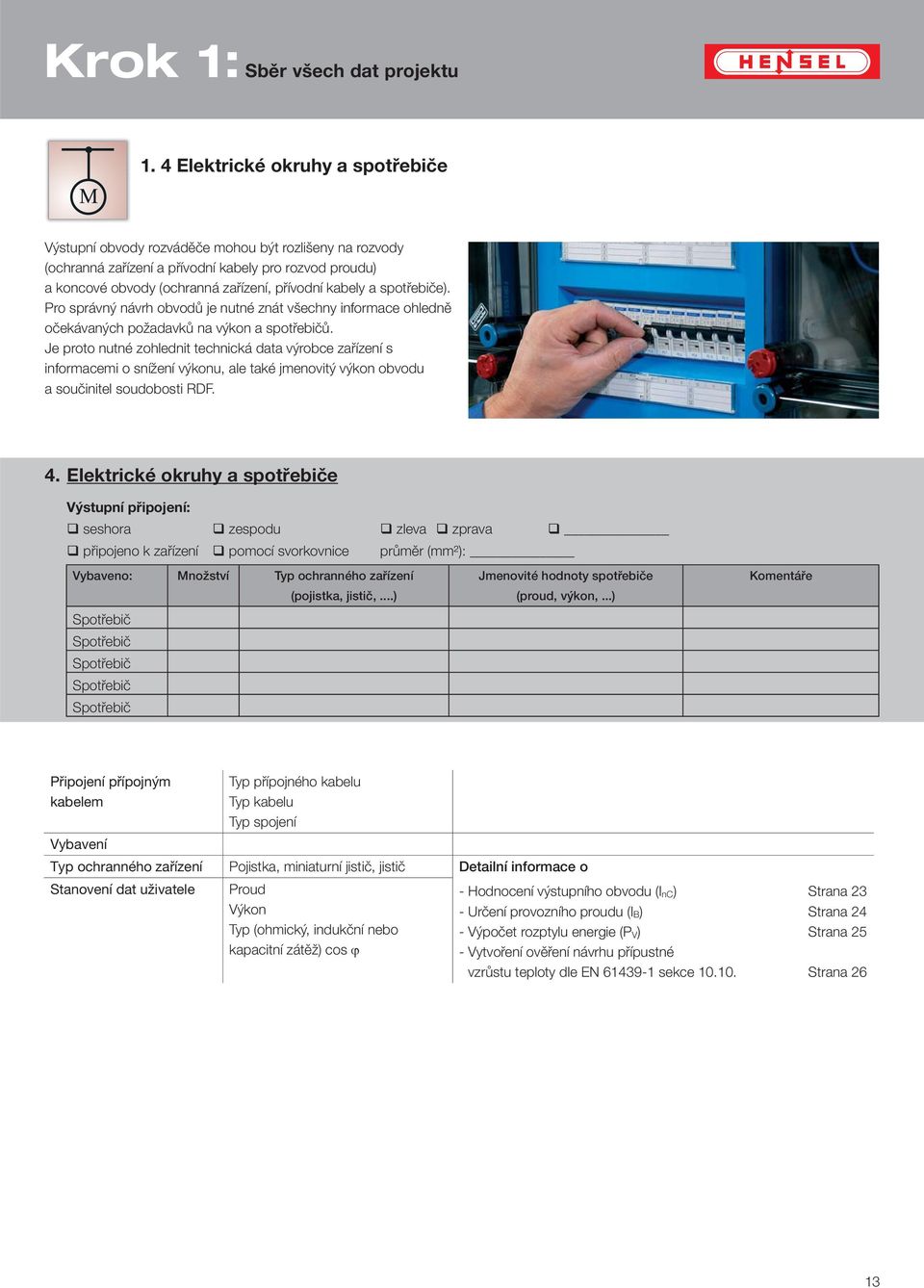

13 Krok 1: Sběr všech dat projektu 1. 4 Elektrické okruhy a spotřebiče Výstupní obvody rozváděče mohou být rozlišeny na rozvody (ochranná zařízení a přívodní kabely pro rozvod proudu) a koncové obvody (ochranná zařízení, přívodní kabely a spotřebiče). Pro správný návrh obvodů je nutné znát všechny informace ohledně očekávaných požadavků na výkon a spotřebičů. Je proto nutné zohlednit technická data výrobce zařízení s informacemi o snížení výkonu, ale také jmenovitý výkon obvodu a součinitel soudobosti RDF. 4. Elektrické okruhy a spotřebiče Výstupní připojení: seshora zespodu zleva zprava připojeno k zařízení pomocí svorkovnice průměr (mm²): Vybaveno: Množství Typ ochranného zařízení (pojistka, jistič,...) Jmenovité hodnoty spotřebiče (proud, výkon,...) Spotřebič Spotřebič Spotřebič Spotřebič Spotřebič Komentáře Připojení přípojným kabelem Typ přípojného kabelu Typ kabelu Typ spojení Vybavení Typ ochranného zařízení Pojistka, miniaturní jistič, jistič Detailní informace o Stanovení dat uživatele Proud Výkon Typ (ohmický, indukční nebo kapacitní zátěž) cos - Hodnocení výstupního obvodu (I nc) Strana 3 - Určení provozního proudu (I B) Strana 4 - Výpočet rozptylu energie (P V) Strana 5 - Vytvoření ověření návrhu přípustné vzrůstu teploty dle E sekce Strana 6 13

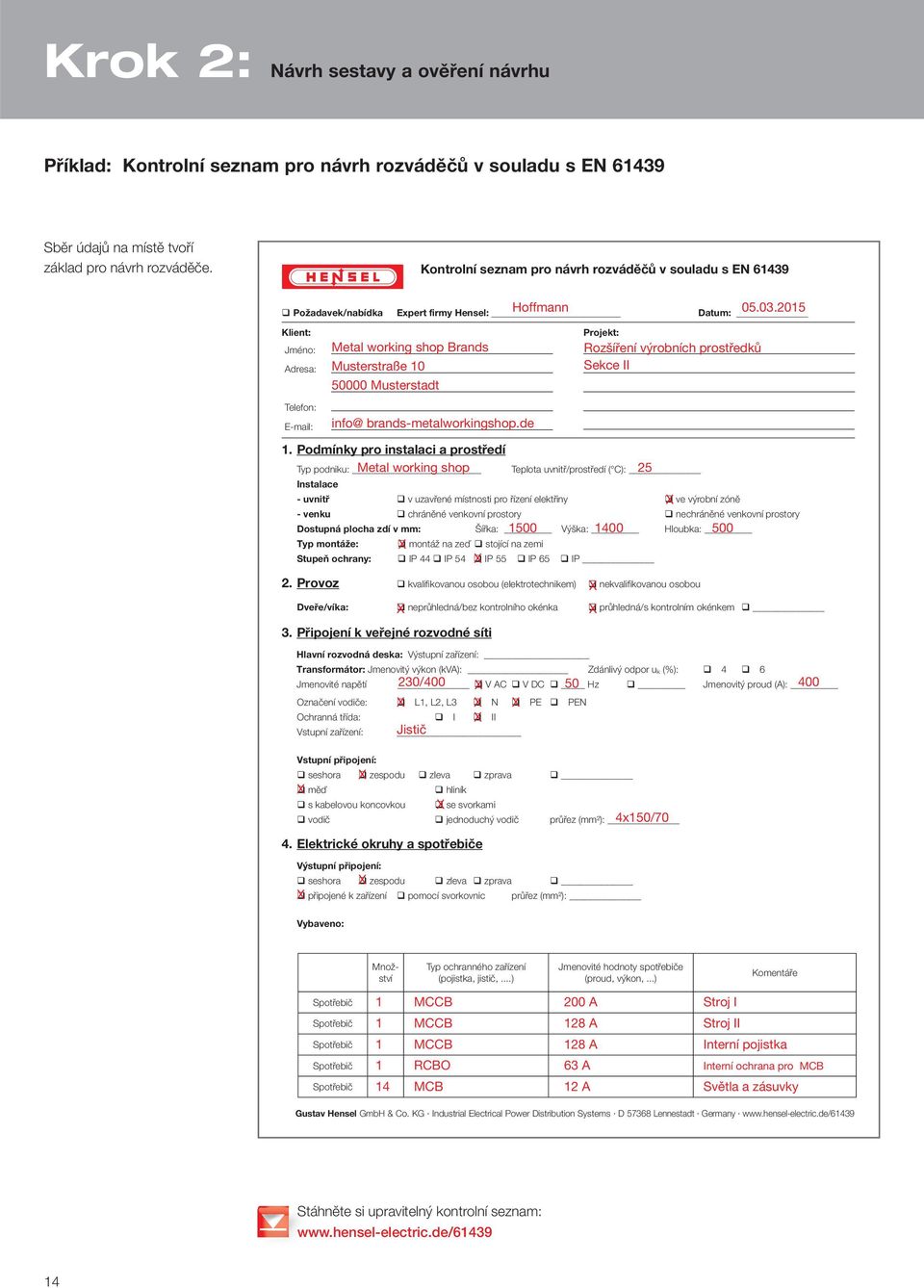

14 Krok : ávrh sestavy a ověření návrhu Příklad: Kontrolní seznam pro návrh rozváděčů v souladu s E Sběr údajů na místě tvoří základ pro návrh rozváděče. Kontrolní seznam pro návrh rozváděčů v souladu s E Hoffmann Požadavek/nabídka Expert firmy Hensel: Datum: Klient: Jméno: Adresa: Metal working shop Brands Musterstraße Musterstadt Projekt: Rozšíření výrobních prostředků Sekce II Telefon: 1. Podmínky pro instalaci a prostředí Metal working shop 5 Typ podniku: Instalace Teplota uvnitř/prostředí ( C): - uvnitř v uzavřené místnosti pro řízení elektřiny ve výrobní zóně - venku chráněné venkovní prostory nechráněné venkovní prostory Dostupná plocha zdí v mm: Šířka: Výška: Hloubka: Typ montáže: montáž na zeď stojící na zemi Stupeň ochrany: IP 44 IP 54 IP 55 IP 65 IP. Provoz kvalifikovanou osobou (elektrotechnikem) X nekvalifikovanou osobou Dveře/víka: neprůhledná/bez kontrolního okénka průhledná/s kontrolním okénkem 3. Připojení k veřejné rozvodné síti Hlavní rozvodná deska: Výstupní zařízení: Transformátor: Jmenovitý výkon (kva): Zdánlivý odpor u k (%): 4 6 Jmenovité napětí V AC V DC Hz Jmenovitý proud (A): Označení vodiče: L1, L, L3 PE PE Ochranná třída: I II Vstupní zařízení: Vstupní připojení: seshora zespodu zleva zprava X měď s kabelovou koncovkou hliník se svorkami vodič jednoduchý vodič průřez (mm²): 4. Elektrické okruhy a spotřebiče Výstupní připojení: seshora zespodu zleva zprava X připojené k zařízení pomocí svorkovnic průřez (mm²): Vybaveno: info@ brands-metalworkingshop.de X X X X X X 30/400 X X X X X Jistič X 4x150/70 X Množství Typ ochranného zařízení (pojistka, jistič,...) Jmenovité hodnoty spotřebiče (proud, výkon,...) Komentáře Spotřebič Spotřebič Spotřebič Spotřebič Spotřebič 1 MCCB 00 A Stroj I 1 MCCB 18 A Stroj II 1 MCCB 18 A Interní pojistka 1 RCBO 63 A Interní ochrana pro MCB 14 MCB 1 A Světla a zásuvky Gustav Hensel GmbH & Co. KG Industrial Electrical Power Distribution Systems D Lennestadt Germany Stáhněte si upravitelný kontrolní seznam: 14

15 Výstupní svorky 4-35 mm², přívodní svorky 5-70 mm², Cu S PE a svorkami pro měděné vodiče 1 svorka pro PE+ S ochranou proti dotyku Rychlouzávěry vík jsou uzpůsobeny pro ovládání nástrojem Výstupní svorky 4-35 mm², přívodní svorky 5-70 mm², Cu S PE a svorkami pro měděné vodiče svorky pro PE+ -vodič se stejným proudovým zatížením Vývod horem, možnost změny na vývod spodem Stěna PE 5 Stěna 3 5 PE 170 Výstupní svorky 4-35 mm², přívodní svorky 5-70 mm², Cu S PE a svorkami pro měděné vodiče svorky pro PE+ S ochranou proti dotyku Rychlouzávěry vík jsou uzpůsobeny pro ovládání nástrojem S PE a svorkami pro měděné vodiče svorky pro PE+ -vodič se stejným proudovým zatížením Rychlouzávěry vík jsou uzpůsobeny pro ovládání nástrojem since PE Stěna 3 5 PE 170 Příklad: ávrh projektu za použití dat z kontrolního seznamu ávrh je realizován na základě dokumentů, katalogů a technických dat poskytnutých fi rmou HESEL, která je původním výrobcem (výrobcem systému). Dosažením souladu s informacemi v katalozích, technických návodech a pokynech k instalaci jsou minimalizovány nároky kladené na výrobce rozváděče při návrhu ověření. 1 Výkres zapojení vyplývá z určených dat kontrolního seznamu, který defi nuje elektrické vlastnosti. -Q1 400A L1-L3,,PE - 400/30V 400A 3 3 -Q -Q3 I> 50A I> 160A I> 3 -Q4 100A -F5 63/0,03A -F5.1 B16A 3 I> 4 1 -F5.1 B16A 1 -F6 1 -F7 1 B16A B16A A1 Controller -K6 t -K7 heating A Výběr výrobků pro elektrické funkce PASSIO FOR POWER. HLAVÍ KATALOG 10 L1-L3,,PE L1-L3,,PE L1-L3,,PE L,,PE 1x L,,PE L,,PE L,,PE 3 Technical Data LES Mi KV DK Mi-rozváděče Skříň pojistkového výkonového odpojovače s pojistkovým výkonovým odpojovačem dle E Mi x pojistkový odpínač 160 A, H 00, 3pólový Jmenovitý proud přípojnic 630 A Přípojka Mi VS 100/160/50/400 (technologie provedení svorek viz rejstřík Technika) -vodič se stejným proudovým zatížením Vývod horem, možno změnit na vývod spodem Jmenovité napětí Un = 690 V a.c. Jmenovitý proud proudového Inc = 18 A obvodu Počet proudových obvodů 1 Počet přípojnic 5 Tloušťka přípojnic L1-L3,, PE: 10 mm Střední vzdálenost přípojnic 60 mm Utahovací moment svorky 6,0 m Rámová svorka Mi 9646 x pojistkový odpínač 160 A, H 00, 3pólový Jmenovitý proud přípojnic 50 A Přípojka Mi VS 100/160/50/400 (technologie provedení svorek viz rejstřík Technika) S ochranou proti dotyku Rychlouzávěry vík jsou uzpůsobeny pro ovládání nástrojem Jmenovité napětí Un = 690 V a.c. Jmenovitý proud proudového Inc = 18 A obvodu Počet proudových obvodů Počet přípojnic 5 Tloušťka přípojnic L1-L3: 10 mm, PE: 5 mm Střední vzdálenost přípojnic 60 mm Utahovací moment svorky 6,0 m Rámová svorka Mi-rozváděče Skříň pojistkového výkonového odpojovače s pojistkovým výkonovým odpojovačem dle E Mi x pojistkový odpínač 160 A, H 00, 3pólový Jmenovitý proud přípojnic 400 A Přípojka Mi VS 100/160/50/400 (technologie provedení svorek viz rejstřík Technika) -vodič se stejným proudovým zatížením Vývod horem, možnost změny na vývod spodem Jmenovité napětí Un = 690 V a.c. Jmenovitý proud proudového Inc = 18 A obvodu Počet proudových obvodů Počet přípojnic 5 Tloušťka přípojnic L1-L3, : 10 mm PE: 5 mm Střední vzdálenost přípojnic 60 mm Utahovací moment svorky 6,0 m Rámová svorka Mi 9648 x pojistkový odpínač 160 A, H 00, 3pólový Jmenovitý proud přípojnic 630 A made in GERMAY Výstupní svorky 4-35 mm², přívodní svorky 5-70 mm², Cu Přípojka Mi VS 100/160/50/400 (technologie provedení svorek viz rejstřík Technika) Vývod horem, možnost změny na vývod spodem S ochranou proti dotyku Jmenovité napětí Un = 690 V a.c. Jmenovitý proud proudového Inc = 18 A obvodu Počet proudových obvodů Počet přípojnic 5 Tloušťka přípojnic L1-L3,, PE: 10 mm Střední vzdálenost přípojnic 60 mm Utahovací moment svorky 6,0 m Rámová svorka Technical Data LES Mi Types Types Výběr výrobků pro elektrické funkce z katalogu výrobce nebo s plánovacím nástrojem EYGUIDE. 4 a konci návrhu musí být sestaven rozměrový výkres a seznam součástek pro distributora. HESEL nabízí srozumitelný plánovací nástroj, který zjednodušuje proces plánování. 15

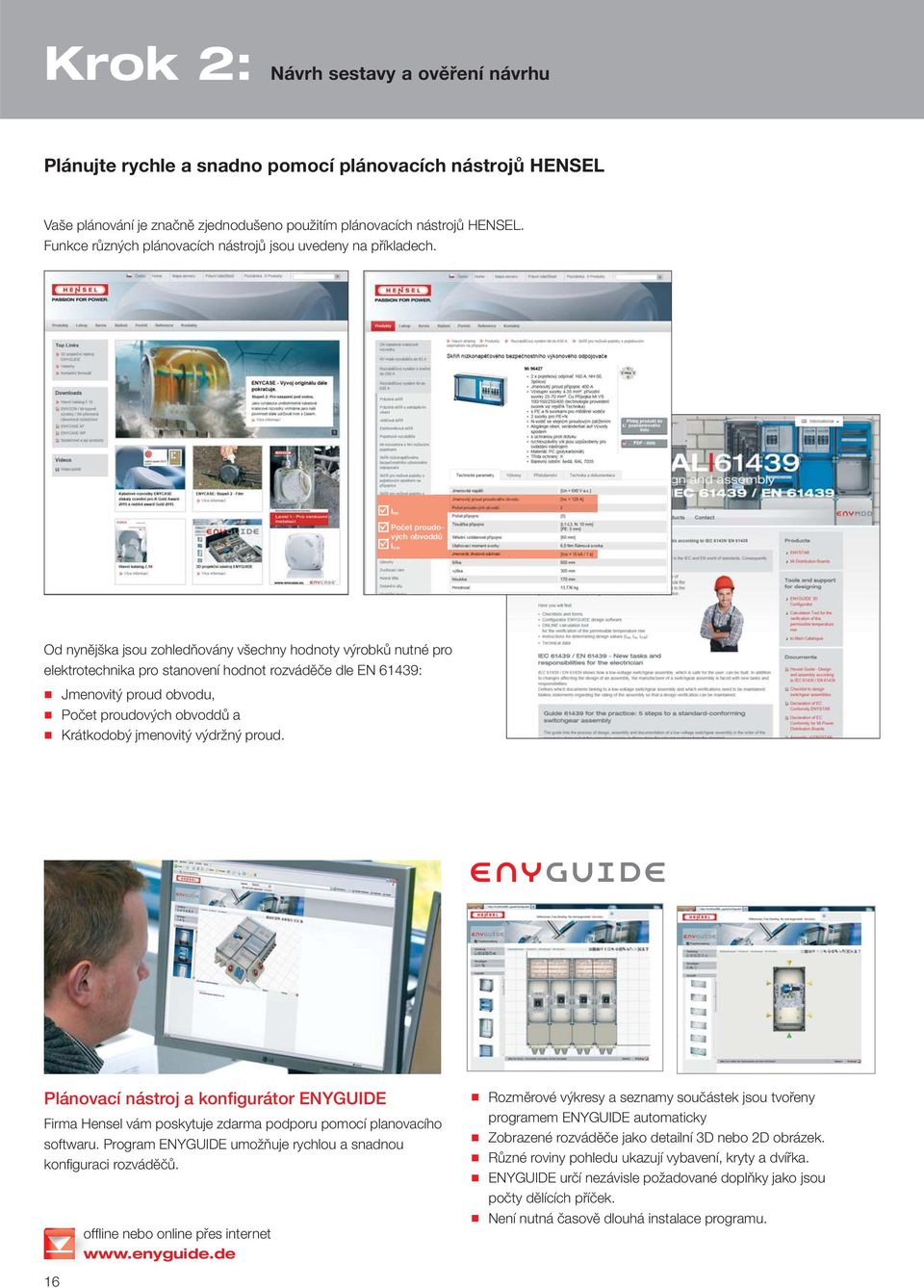

16 Krok : ávrh sestavy a ověření návrhu Plánujte rychle a snadno pomocí plánovacích nástrojů HESEL Vaše plánování je značně zjednodušeno použitím plánovacích nástrojů HESEL. Funkce různých plánovacích nástrojů jsou uvedeny na příkladech. Inc Počet proudových obvoddů Icw Jmenovitá zkratová odolnost: Od nynějška jsou zohledňovány všechny hodnoty výrobků nutné pro elektrotechnika pro stanovení hodnot rozváděče dle E 61439: Jmenovitý proud obvodu, Počet proudových obvoddů a Krátkodobý jmenovitý výdržný proud. Plánovací nástroj a konfigurátor EYGUIDE Firma Hensel vám poskytuje zdarma podporu pomocí planovacího softwaru. Program EYGUIDE umožňuje rychlou a snadnou konfi guraci rozváděčů. offl ine nebo online přes internet Rozměrové výkresy a seznamy součástek jsou tvořeny programem EYGUIDE automaticky Zobrazené rozváděče jako detailní 3D nebo D obrázek. Různé roviny pohledu ukazují vybavení, kryty a dvířka. EYGUIDE určí nezávisle požadované doplňky jako jsou počty dělících příček. ení nutná časově dlouhá instalace programu. 16

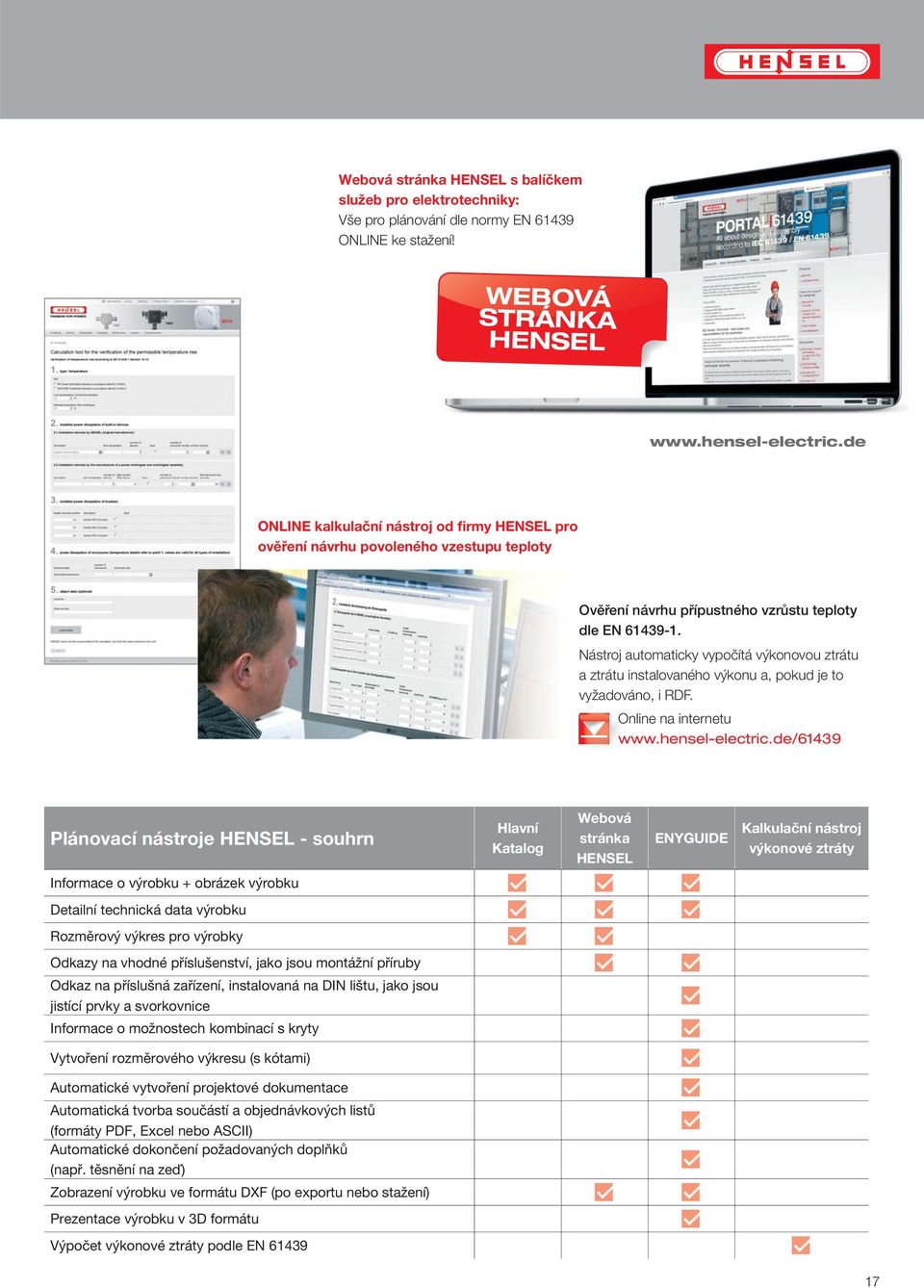

17 Webová stránka HESEL s balíčkem služeb pro elektrotechniky: Vše pro plánování ní dle normy E OLIE ke stažení! WEBOVÁ STRÁKA HESEL OLIE kalkulační nástroj od firmy HESEL pro ověření návrhu povoleného vzestupu teploty Ověření návrhu přípustného vzrůstu teploty dle E ástroj automaticky vypočítá výkonovou ztrátu a ztrátu instalovaného výkonu a, pokud je to vyžadováno, i RDF. Online na internetu Plánovací nástroje HESEL - souhrn Hlavní Katalog Webová stránka HESEL EYGUIDE Kalkulační nástroj výkonové ztráty Informace o výrobku + obrázek výrobku Detailní technická data výrobku Rozměrový výkres pro výrobky Odkazy na vhodné příslušenství, jako jsou montážní příruby Odkaz na příslušná zařízení, instalovaná na DI lištu, jako jsou jistící prvky a svorkovnice Informace o možnostech kombinací s kryty Vytvoření rozměrového výkresu (s kótami) Automatické vytvoření projektové dokumentace Automatická tvorba součástí a objednávkových listů (formáty PDF, Excel nebo ASCII) Automatické dokončení požadovaných doplňků (např. těsnění na zeď) Zobrazení výrobku ve formátu DXF (po exportu nebo stažení) Prezentace výrobku v 3D formátu Výpočet výkonové ztráty podle E

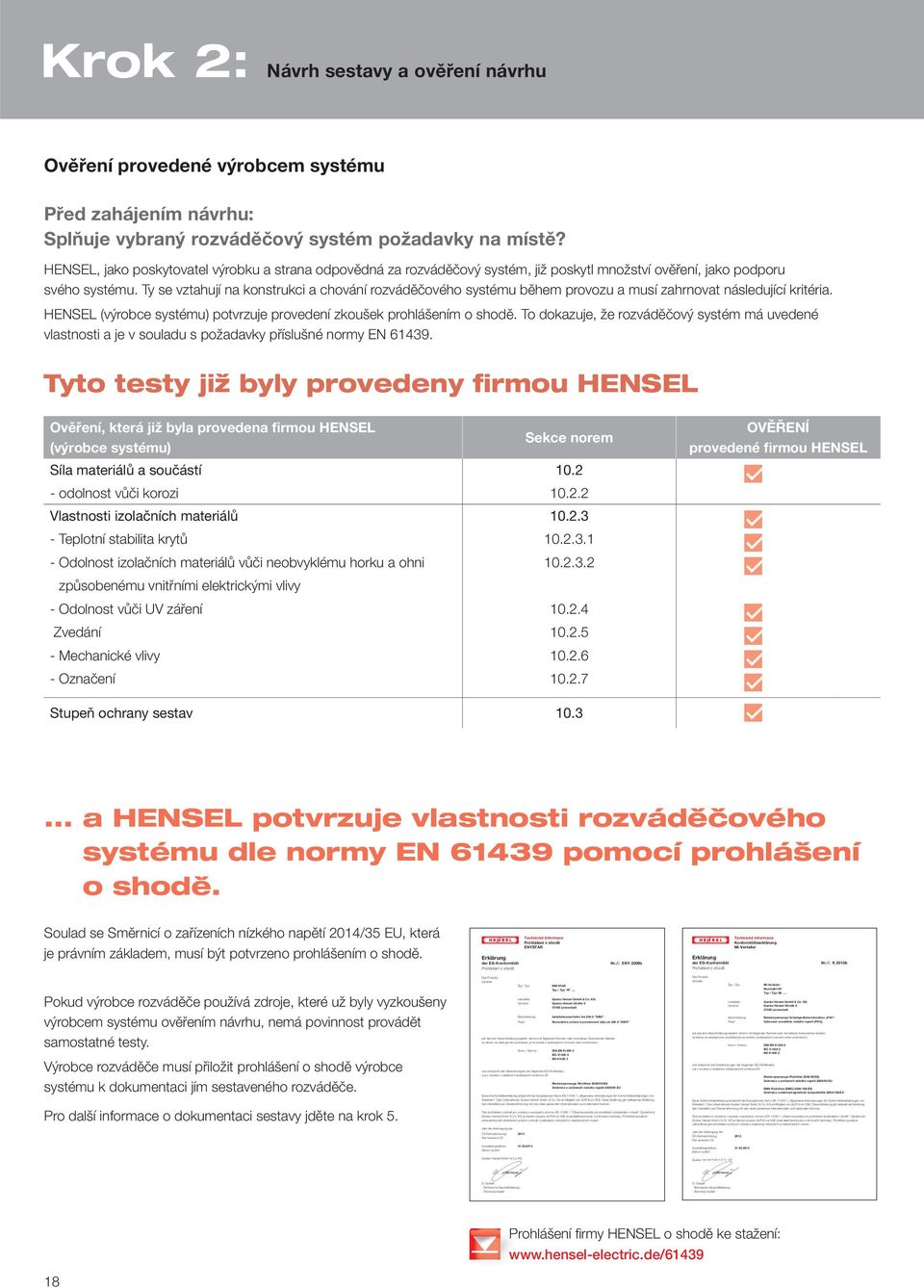

18 Krok : ávrh sestavy a ověření návrhu Ověření provedené výrobcem systému Před zahájením návrhu: Splňuje vybraný rozváděčový systém požadavky na místě? HESEL, jako poskytovatel výrobku a strana odpovědná za rozváděčový systém, již poskytl množství ověření, jako podporu svého systému. Ty se vztahují na konstrukci a chování rozváděčového systému během provozu a musí zahrnovat následující kritéria. HESEL (výrobce systému) potvrzuje provedení zkoušek prohlášením o shodě. To dokazuje, že rozváděčový systém má uvedené vlastnosti a je v souladu s požadavky příslušné normy E Tyto testy již byly provedeny firmou HESEL Ověření, která již byla provedena firmou HESEL (výrobce systému) Síla materiálů a součástí - odolnost vůči korozi Vlastnosti izolačních materiálů - Teplotní stabilita krytů - Odolnost izolačních materiálů vůči neobvyklému horku a ohni způsobenému vnitřními elektrickými vlivy - Odolnost vůči UV záření Zvedání - Mechanické vlivy - Označení Sekce norem OVĚŘEÍ provedené firmou HESEL Stupeň ochrany sestav a HESEL potvrzuje vlastnosti rozváděčového systému dle normy E pomocí prohlášení o shodě. Soulad se Směrnicí o zařízeních nízkého napětí 014/35 EU, která je právním základem, musí být potvrzeno prohlášením o shodě. Technické informace Prohlášení o shodě EYSTAR Erklärung der EG-Konformität Prohlášení o shodě r./č. EY 009b Technické informace Konformitätserklärung Mi-Verteiler Erklärung der EG-Konformität Prohlášení o shodě r./č. K 010b Pokud výrobce rozváděče používá zdroje, které už byly vyzkoušeny výrobcem systému ověřením návrhu, nemá povinnost provádět samostatné testy. Výrobce rozváděče musí přiložit prohlášení o shodě výrobce systému k dokumentaci jím sestaveného rozváděče. Pro další informace o dokumentaci sestavy jděte na krok 5. Das Produkt, Výrobek Typ / Typ: EYSTAR Typ / Typ: FP... Hersteller: Gustav Hensel GmbH & Co. KG Výrobce: Gustav-Hensel-Straße Lennestadt Beschreibung: Installationsverteiler bis 50 A DBO Popis Rozvodnice určená k provozování laiky do 50 A DBO auf das sich diese Erklärung bezieht, stimmt mit folgenden ormen oder normativen Dokumenten überein: na kterou se vztahuje toto prohlášení, je ve shodě s následujícími normami nebo směrnicemi: orm / orma: DI E IEC E und entspricht den Bestimmungen der folgenden EG-Richtlinie(n): a je v souladu s nařízeními následujících směrnice ES iederspannungs-richtlinie 006/95/EG Směrnice o zařízeních nízkého napětí 006/95 EU Diese Konformitätserklärung entspricht der Europäischen orm E Allgemeine Anforderungen für Konformitätserklärungen von Anbietern. Das Unternehmen Gustav Hensel GmbH & Co. KG ist Mitglied von ALPHA im VDE. Diese Erklärung gilt weltweit als Erklärung des Herstellers zur Übereinstimmung mit den oben genannten internationalen und nationalen ormen. Toto prohlášení o shodě je v souladu s evropskou normou E "Obecná pravidla pro prohlášení dodavatele o shodě". Společnost Gustav Hensel GmbH & Co. KG je členem skupiny ALPHA ve VDE (svaz elektroprůmyslu a informační techniky). Prohlášení je platné celosvětově jako prohlášení výrobce o shodě s požadavky národních a mezinárodních norem. Jahr der Anbringung der CE-Kennzeichnung: 013 Rok označení CE Ausstellungsdatum: Datum vydání: Gustav Hensel GmbH & Co. KG Das Produkt, Výrobek Typ / Typ: Mi-Verteiler Rozváděč Mi Typ / Typ: Mi... Hersteller: Gustav Hensel GmbH & Co. KG Výrobce Gustav-Hensel-Straße Lennestadt Beschreibung: iederspannungs-schaltgerätekombination PSC Popis Výkonové rozváděče nízkého napětí (PSC), auf das sich diese Erklärung bezieht, stimmt mit folgenden ormen oder normativen Dokumenten überein: na kterou se vztahuje toto prohlášení je ve shodě s následujícími normami nebo směrnicemi: orm / orma: DI E IEC E und entspricht den Bestimmungen der folgenden EG-Richtlinie(n): a je v souladu s nařízeními následující(ch) směrnice ES iederspannungs-richtlinie 006/95/EG Směrnice o zařízeních nízkého napětí 006/95 EU EMV-Richtlinie (EMC) 004/108/EG Směrnice o elektromagnetické kompatibilitě 004/108/ES Diese Konformitätserklärung entspricht der Europäischen orm E Allgemeine Anforderungen für Konformitätserklärungen von Anbietern. Das Unternehmen Gustav Hensel GmbH & Co. KG ist Mitglied von ALPHA im VDE. Diese Erklärung gilt weltweit als Erklärung des Herstellers zur Übereinstimmung mit den oben genannten internationalen und nationalen ormen. Toto prohlášení o shodě je v souladu s evropskou normou E Obecná pravidla pro prohlášení dodavatele o shodě. Společnost Gustav Hensel GmbH & Co. KG je členem skupiny ALPHA ve VDE (svaz elektroprůmyslu a informační techniky). Prohlášení je platné celosvětově jako prohlášení výrobce o shodě s požadavky národních a mezinárodních norem. Jahr der Anbringung der CE-Kennzeichnung: 01 Rok označení CE Ausstellungsdatum: Datum vydání: Gustav Hensel GmbH & Co. KG O. Gutzeit - Technische Geschäftsleitung - - Technický ředitel - O. Gutzeit - Technische Geschäftsleitung - - Technický ředitel - 18 Prohlášení fi rmy HESEL o shodě ke stažení:

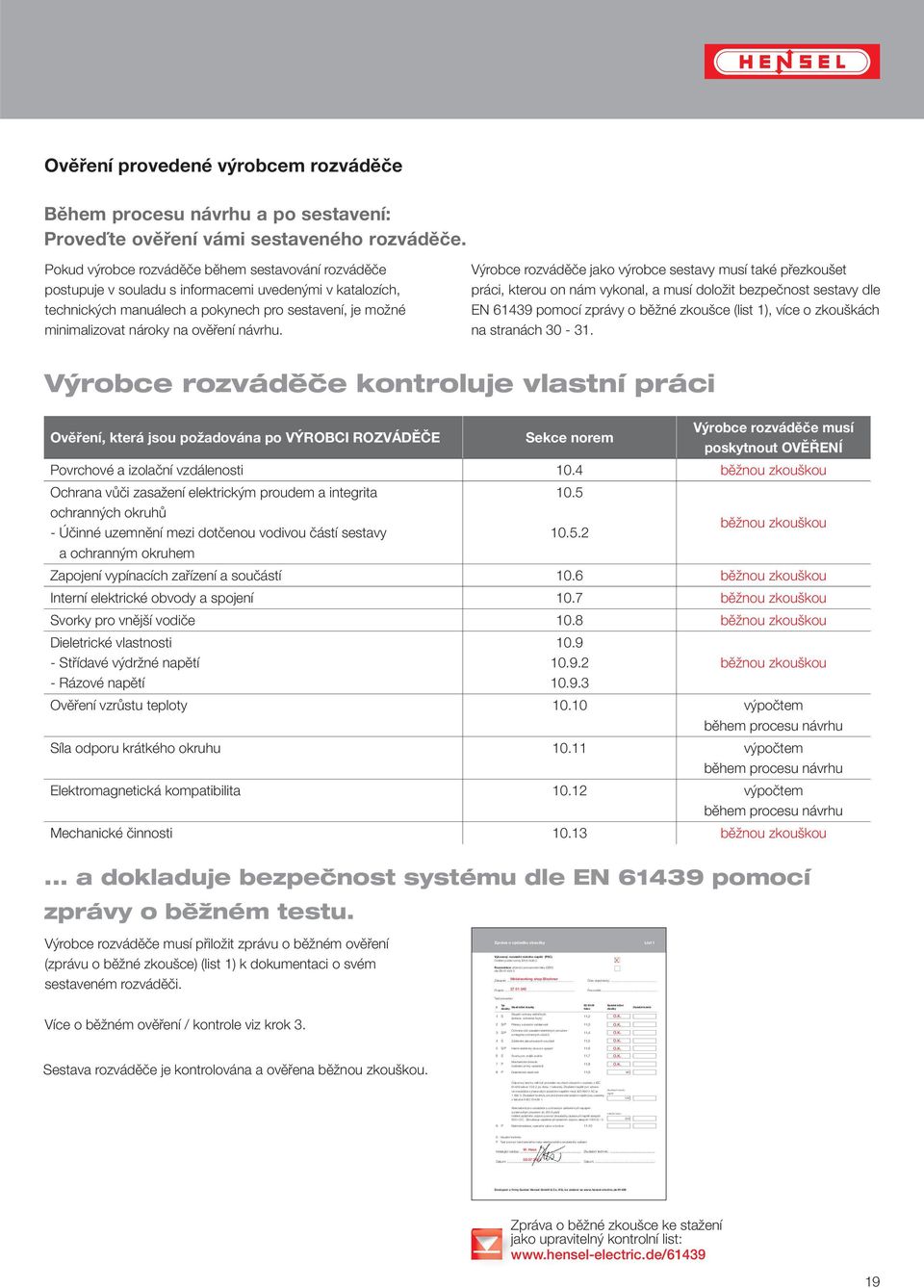

19 Typ č. Výsledek běžné zkoušky Zkušební hodnoty napětí Izolační odpor Zkušební technik Ověření provedené výrobcem rozváděče Během procesu návrhu a po sestavení: Proveďte ověření vámi sestaveného rozváděče. Pokud výrobce rozváděče během sestavování rozváděče postupuje v souladu s informacemi uvedenými v katalozích, technických manuálech a pokynech pro sestavení, je možné minimalizovat nároky na ověření návrhu. Výrobce rozváděče jako výrobce sestavy musí také přezkoušet práci, kterou on nám vykonal, a musí doložit bezpečnost sestavy dle E pomocí zprávy o běžné zkoušce (list 1), více o zkouškách na stranách Výrobce rozváděče kontroluje vlastní práci Ověření, která jsou požadována po VÝROBCI ROZVÁDĚČE Sekce norem Výrobce rozváděče musí poskytnout OVĚŘEÍ Povrchové a izolační vzdálenosti 10.4 běžnou zkouškou Ochrana vůči zasažení elektrickým proudem a integrita 10.5 ochranných okruhů - Účinné uzemnění mezi dotčenou vodivou částí sestavy běžnou zkouškou a ochranným okruhem Zapojení vypínacích zařízení a součástí 10.6 běžnou zkouškou Interní elektrické obvody a spojení 10.7 běžnou zkouškou Svorky pro vnější vodiče 10.8 běžnou zkouškou Dieletrické vlastnosti - Střídavé výdržné napětí - Rázové napětí běžnou zkouškou Ověření vzrůstu teploty výpočtem během procesu návrhu Síla odporu krátkého okruhu výpočtem během procesu návrhu Elektromagnetická kompatibilita 10.1 výpočtem během procesu návrhu Mechanické činnosti běžnou zkouškou... a dokladuje bezpečnost systému dle E pomocí zprávy o běžném testu. Výrobce rozváděče musí přiložit zprávu o běžném ověření (zprávu o běžné zkoušce) (list 1) k dokumentaci o svém sestaveném rozváděči. Zpráva o výsledku zkoušky List 1 Výkonový rozváděč nízkého napětí (PSC) Ověření podle normy E Rozvodnice určená k provozování laiky (DBO) dle E Zákazník:... Metalworking shop Blechner Číslo objednávky:... Projekt: Pracoviště:... Test proveden: X Více o běžném ověření / kontrole viz krok 3. zkoušky Obsah běžné zkoušky IEC Sekce Stupeň ochrany skříní/krytů 1 S 11, (izolace, ochranné kryty) S/P Přelezy a izolační vzdálenosti 11,3 Ochrana vůči zasažení elektrickým proudem 3 S/P 11,4 a integrita ochranných okruhů 4 S Začlenění zabudovaných součástí 11,5 5 S/P Interní elektrický obvod a spojení 11,6 O.K. O.K. O.K. O.K. O.K. Sestava rozváděče je kontrolována a ověřena běžnou zkouškou. 6 S Svorky pro vnější vodiče 11,7 O.K. Mechanické činnosti 7 P 11,8 O.K. (ovládací prvky, uzavírání) 8 P Dielektrické vlastnosti 11,9 MΩ Odporový test by měl být proveden na všech okruzích v souladu s IEC sekce po dobu 1 sekundy. Zkušební napětí pro výkonové rozváděče s jmenovitým izolačním napětím mezi V AC je V. Zkušební hodnoty pro jiné jmenovité izolační napětí jsou uvedeny v tabulce 8 IEC V AC Alternativně pro rozváděče s ochranným zařízením při napájení a jmenovitým proudem do 50 A platí: měření izolačního odporu pomocí zkoušečky izolace při napětí alespoň 500 v DC. Zkouška je úspěšná při izolačním odporu alespoň 1000 Ω / V. 9 P Elektroinstalace, operační výkon a funkce Ω/V S - Vizuální kontrola P - Test pomocí mechanického nebo elektronického zkušebního zařízení W. Hess Instalující osoba:... Zkušební technik: Datum:... Datum:... Dostupné u firmy Gustav Hensel GmbH & Co. KG, ke stažení na Zpráva o běžné zkoušce ke stažení jako upravitelný kontrolní list: 19

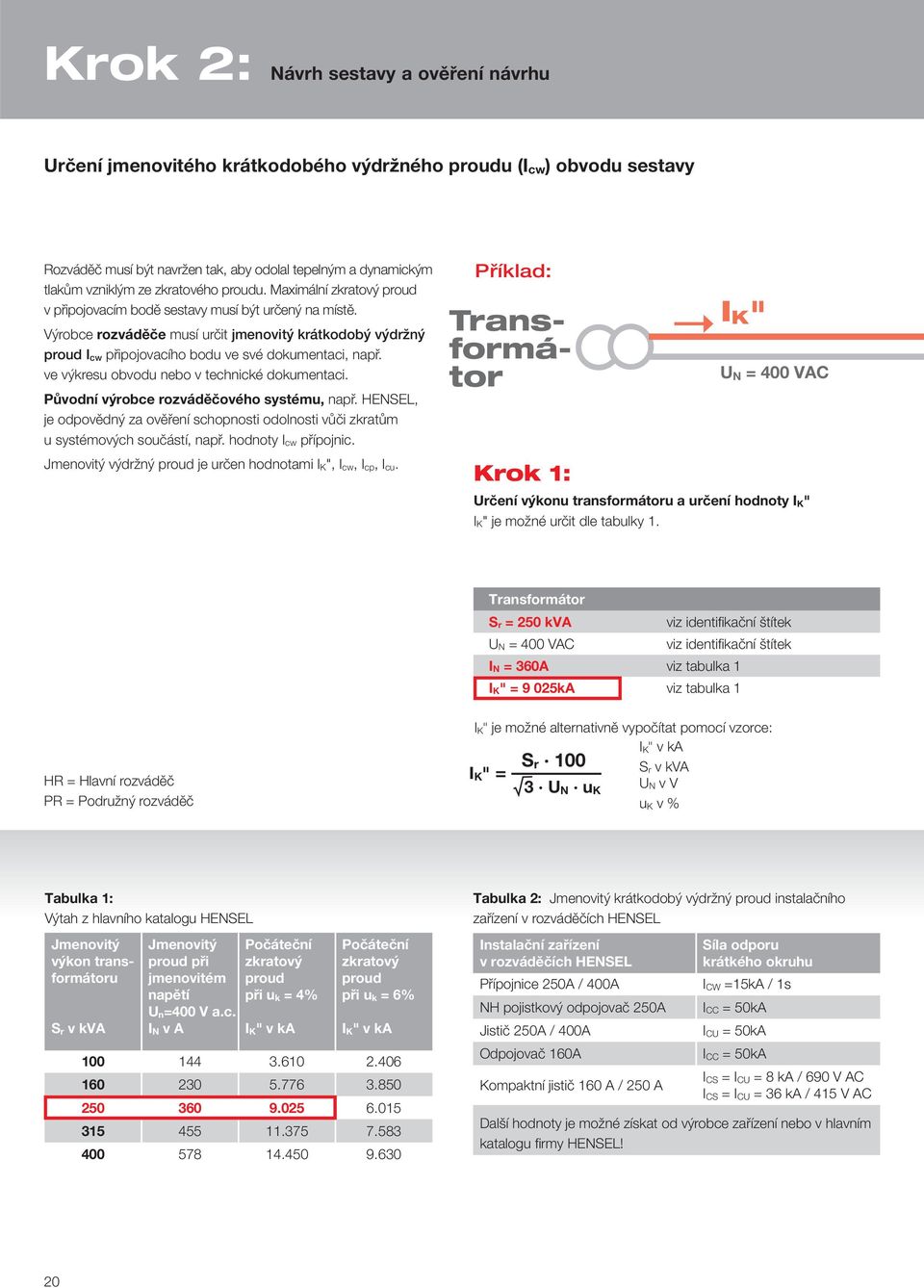

20 Krok : ávrh sestavy a ověření návrhu Určení jmenovitého krátkodobého výdržného proudu (I cw ) obvodu sestavy Rozváděč musí být navržen tak, aby odolal tepelným a dynamickým tlakům vzniklým ze zkratového proudu. Maximální zkratový proud v připojovacím bodě sestavy musí být určený na místě. Výrobce rozváděče musí určit jmenovitý krátkodobý výdržný proud I cw připojovacího bodu ve své dokumentaci, např. ve výkresu obvodu nebo v technické dokumentaci. Původní výrobce rozváděčového systému, např. HESEL, je odpovědný za ověření schopnosti odolnosti vůči zkratům u systémových součástí, např. hodnoty I cw přípojnic. Jmenovitý výdržný proud je určen hodnotami I K", I cw, I cp, I cu. Příklad: Jmenovitý výkon transformátoru Transformátor Krok 1: I K " U = 400 VAC Určení výkonu transformátoru a určení hodnoty I K" I K" je možné určit dle tabulky 1. Transformátor S r = 50 kva viz identifi kační štítek U = 400 VAC viz identifi kační štítek I = 360A viz tabulka 1 I K" = 9 05kA viz tabulka 1 HR = Hlavní rozváděč PR = Podružný rozváděč I K je možné alternativně vypočítat pomocí vzorce: I K v ka S r 100 S I K " = r v kva 3 U u K U v V u K v % Tabulka 1: Výtah z hlavního katalogu HESEL Jmenovitý proud při jmenovitém napětí U n=400 V a.c. Počáteční zkratový proud při u k = 4% Počáteční zkratový proud při u k = 6% S r v kva I v A I K" v ka I K" v ka Tabulka : Jmenovitý krátkodobý výdržný proud instalačního zařízení v rozváděčích HESEL Instalační zařízení v rozváděčích HESEL Přípojnice 50A / 400A H pojistkový odpojovač 50A Jistič 50A / 400A Odpojovač 160A Kompaktní jistič 160 A / 50 A Síla odporu krátkého okruhu I CW =15kA / 1s I CC = 50kA I CU = 50kA I CC = 50kA I CS = I CU = 8 ka / 690 V AC I CS = I CU = 36 ka / 415 V AC Další hodnoty je možné získat od výrobce zařízení nebo v hlavním katalogu fi rmy HESEL! 0

21 Cesta zkratového proudu z transformátoru do krátkého okruhu. Hlavní rozváděč (HR) Podružný rozváděč (PR) 400A 50A I cp I CW I cp I CW M HR PR Krok : Určení jmenovitého krátkodobého výdržného proudu (I cw) hlavního rozváděče (HR) Určení nejnižšího krátkodobého výdržného proudu (I cw) zařízení instalovaného na hlavním rozváděči Instalovaná zařízení HR I CW nebo I CU Jistič 400 A I CU = 50kA * Přípojnice 400A I cw = 15kA / 1s * Kompaktní jistič 50A I cs = I cu = 8 ka / 690 V AC I cs = I cu = 36 ka / 415 V AC* ejnižší hodnota zařízení: I CC / I CU = 50kA ejnižší hodnota přípojnice: I CW = 15kA I CW(HR) = 15kA I CW(HR) I K" 15kA 9.05kA HR Určení jmenovitého krátkodobého výdržného proudu (I cw) *viz tabulka Jmenovitý výdržný proud I CW hlavního rozváděče musí být stejný nebo vyšší, než je zkratový proud I K" transformátoru: I cw (HR) I K" (transformátor) V analýze není zohledněn kabelový útlum mezi transformátorem a HR. Kabelový útlum může znamenat snížení zkratového proudu I K". Očekávaný zkratový proud I cp na místě instalace HR je menší kvůli kabelovému útlumu než I K" transformátoru. Krok 3: Určení jmenovitého krátkodobého výdržného proudu (I cw) podružného rozváděče (PR) Určení nejnižšího krátkodobého výdržného proudu (I cw) zařízení instalovaného na podružném rozváděči Instalovaná zařízení PR I CW Jistič 50A I CU = 50kA * Přípojnice 50A I cw = 15kA / 1s * Kompaktní jistič 160A I cs = I cu = 8 ka / 690 V AC I cs = I cu = 36 ka / 415 V AC* ejnižší hodnota zařízení: I CC / I CU = 50kA ejnižší hodnota přípojnice: I CW = 15kA následně: I CW(PR) = 15kA I CW(PR) I K" 15kA 9.05kA PR Určení jmenovitého krátkodobého výdržného proudu (I cw) *viz tabulka I cp je očekávaný zkratový proud v místě instalace sestavy na přívodních svorkovnicích. I cp je vypočten z údajů transformátoru a kabelu (délka, průřez). Díky délce kabelu mezi transformátorem a podružným rozváděčem (PR) je v tomto případě zohledněn kabelový útlum. Kabelový útlum snižuje I K" transformátoru. I cw(uv) I cw(hv) > I cp I K" (transformátor) Pokud není možný výpočet, I cp = I K" je možné předpokládat. Jmenovitý krátkodobý výdržný proud sestavy vyplývá z jmenovitého krátkodobého výdržného proudu instalovaného zařízení a přípojnic. Původní výrobce, jako je fi rma HESEL, určuje tyto hodnoty v technických datech. Příslušné nejnižší hodnoty určují maximální jmenovitý krátkodobý výdržný proud (I cw) hlavního rozváděče (HR) Výrobce rozváděče musí určit tuto hodnotu v dokumentaci sestavy! Jmenovitý krátkodobý výdržný proud (I CW) musí odpovídat následujícím požadavkům: I CW(UV) I cp(uv) Jmenovitý krátkodobý výdržný proud (I CW) podružného rozváděče je určen stejným způsobem jako u hlavního rozváděče. Příslušné nejnižší hodnoty určují maximální jmenovitý krátkodobý výdržný proud (I cw) podružného rozváděče (HR) Výrobce rozváděče musí určit tuto hodnotu v dokumentaci sestavy! 1

22 Krok : ávrh sestavy a ověření návrhu Určení jmenovitého proudu (I na ) sestavy Jmenovitý proud rozváděče (I na) je určen na základě jmenovitého proudu zařízení zabudovaného na přívodu nebo přípojnici. Jmenovitý proud rozváděče (I na) je v souladu s E článkem c 80 % jmenovitého proudu zařízení zabudovaného na přívodu nebo přípojnici. Příklad Určení jmenovitého proudu rozváděče I na: Jmenovitý proud kompaktního jističe tedy 80%: (400A x 0.8) Jmenovitý proud rozváděče: = 400A = 30A I na = 30A E sekce Jmenovitý proud rozváděče (I na). Jmenovitý proud rozváděče (I na) je maximální povolené zatížení proudem, na které je rozváděč navržen a který může rozvádět. Je to menší ze součtů jmenovitých proudů paralelních vstupních okruhů uvnitř sestavy a celkový proud, který může hlavní přípojnice rozvádět v dané sestavě. I na Technická data transformátoru Jmenovité napětí U 30/400 V 400/690 V Zkratové napětí U K 4% 6% 4% 6% Jmenovitý Jmenovitý Zkratový proud I K" Jmenovitý Zkratový proud I K" výkon S proud I proud I (kva) (A) (A) (A) (A) (A) (A) Jmenovité proudy a zkratové proudy standardních transformátorů: S (kva) = zdánlivý výkon transformátoru U (V) = jmenovité napětí transformátoru I (A) = jmenovitý proud transformátoru Uk (%) = zkratové napětí transformátoru Ik (A) = zkratový proud transformátoru I = S I K = 3xU I 100 U K(%)

23 Krok : ávrh sestavy a ověření návrhu Jmenovitý proud výstupního obvodu (I nc ) ejdříve je vybráno instalační zařízení výstupního obvodu na základě své funkce např. pojistky, jističe, odpojovače atd. Poté je seznam založen na jmenovitém proudu obvodů (I nc). Jmenovitý proud obvodu (I nc) nesmí překročit 80% jmenovitého proudu instalovaného zařízení, E sekce c. E sekce 5.3. Jmenovitý proud obvodu I nc "I nc je hodnota proudu, pokud je zatížen pouze tento okruh a za normálních podmínek." Příklad: Kompaktní jistič Výběr instalovaného zařízení výstupního obvodu založený na jmenovitém proudu obvodů (I nc ). Příklad 1: S určeným provozním proudem Pokud je určen provozní proud (I B), je nutné vypočítat jmenovitý proud instalovaného zařízení. Vypočítá se vydělením provozního proudu dělitelem 0,8 dle E Příklad Provozní proud: 180A 180 A: 0.8 = 5A Jmenovitý proud instalovaného zařízení musí být alespoň 5A. Další velikost pro kompaktní jističe je 50 A. Příklad : BEZ určeného provozního proudu Pokud není určen provozní proud (I B), je vybráno instalační zařízení a je vypočten jmenovitý proud obvodu (I nc) Příklad Výběr zařízení: Kompaktní jistič: 50A 50A x 0.8 = 00A Maximální jmenovitý proud obvodu I nc je 00A. Jmenovitý proud obvodu I nc je 00A. 3

24 Krok : ávrh sestavy a ověření návrhu Určení provozního proudu (I B ) Provozní proud I B je nutný pro zjištění povoleného růstu teploty (výkonové ztráty). Provozní proud (I B) je možné určit. Pokud není určen provozní proud (I B), je vypočten dle vzorce. Vedle již určeného jmenovitého proudu obvodu (I nc) je tedy zohledněn i počet okruhů. Jak je uvedeno v tabulce 101, faktor předpokládaného zatížení pro výpočet provozního proudu (I B) může být použit v závislosti na počtu okruhů. Provozní proud I B je vypočítán dle vzorce: I B = I nc x faktor předpokládaného zatížení I nc x faktor předpokládaného zatížení = I B Tabulka 101 z E Počet výstupních okruhů Rozváděčový systém MI E faktor předpokládaného zatížení Rozváděčový systém EYSTAR E faktor předpokládaného zatížení -3 0,9 0, ,8 0, ,7 0,6 10 nebo více 0,6 0,5 I na Určení provozního proudu (I B ) Příklad 1: S určeným provozním proudem Zákazník určí jmenovitý provozní proud I B. Příklad Provozní proud: 180 A Provozní proud (I B) je 180A. I B = 180A Příklad : BEZ určeného provozního proudu I B je vypočítán dle vzorce: I B = I nc x faktor předpokládaného zatížení Je možné použít faktor předpokládaného zatížení z tabulky 101. Příklad Počet výstupních okruhů: 3 Faktor předpokládaného zatížení: 0,9 I nc = 00A 00A x 0.9 = 180A Provozní proud (I B) je 180A. I B = 180A 4

25 Krok : ávrh sestavy a ověření návrhu Výpočet výkonové ztráty (P V ) Povolená výkonová ztráta P V celé sestavy je vypočtena z rozdílu - ztráty instalovaného výkonu skrze instalované zařízení, přípojnice a kabeláž a - výkonové ztráty skříní v podobě tepelných emisí. Určení výkonové ztráty je snadné a rychlé díky výpočetnímu nástroji HESEL. OLIE na OLIE kalkulační nástroj od fi rmy HESEL "ověření návrhu povoleného vzestupu teploty": Ověření návrhu přípustného vzrůstu teploty dle E sekce ástroj automaticky vypočítá ztrátu instalovaného a ztrátového výkonu a, pokud je to vyžadováno, i RDF. OLIE na Po zadání údajů o instalovaném zařízení, systému přípojnic a použitých skříních určí kalkulační nástroj automaticky instalovaný a ztrátový výkon a, pokud je to nutné, také RDF. Výsledek je rozdíl mezi ztrátou instalovaného a ztrátového výkonu. Může být kladný i záporný. V případě, že je rozdíl kladný, povolený vzestup teploty sestavy je ověřen. V případě, že je rozdíl záporný, existuje nebezpečí přehřátí. Tomu je možné zabránit výběrem větších skříní sestavy a tím zvýšením rozptýlené výkonové ztráty. Další možností je snížení ztráty instalovaného výkonu. Protože není možné snížit počet instalovaných zařízení, je možné provést výpočetní snížení výkonové ztráty použitím součinitele soudobosti (RDF). Online na internetu 5

26 Krok : ávrh sestavy a ověření návrhu Určení součinitele soudobosti (RDF) Určený provozní proud Pokud není provozní proud (I B) určen a vypočítán, je možné použít vzorec 1 pro určení součinitele soudobosti (RDF). Pokud je kladný rozdíl rozptylem instalovaného a zkratového výkonu, součinitel soudobosti (RDF) se rovná faktoru předpokládaného zatížení. Vypočtený provozní proud Pokud je provozní proud (I B) vypočtený, součinitel soudobosti (RDF) je určen dle rozptylu výkonu (P V). Pokud je rozdíl záporný, kalkulační nástroj HESEL automaticky vypočítá součinitel soudobosti (RDF) dle vzorce. E sekce 5.4 Součinitel soudobosti RDF (Rated Diversity Factor) "Součinitel soudobosti je jednotková hodnota jmenovitého proudu, přiřazená výrobcem sestavy, které mohou být výstupní obvody sestavy nepřetržitě a současně vystaveny se započtením vzájemného tepelného ovlivnění." Vzorec 1: RDF = I B I nc Vzorec : ztráta rozptýleného výkonu RDF = ztráta instalovaného výkonu Určení součinitele soudobosti (RDF) Příklad 1: S určeným provozním proudem Příklad : BEZ určeného provozního proudu S kladným rozdílem RDF odpovídá faktoru předpokládaného zatížení. Zákazník určí provozní proud I B. Tato hodnota je použita ve vzorci číslo 1. RDF = IB dle specifi kace zákazníka I nc Se záporným rozdílem je nutné určit RDF výpočtem. Za tímto účelem jsou použity hodnoty výkonové ztráty a instalované výkonové ztráty z kalkulačního nástroje. RDF = ztráta rozptýleného výkonu ztráta instalovaného výkonu Příklad: I B =180A a I nc = 00A RDF = 180A = 0,9 00A Příklad: Výsledek z výpočetní tabulky je 0,9. RDF = 0,9 RDF = 0,9 Online na internetu OLIE kalkulační nástroj od fi rmy HESEL nabízí ověření návrhu přípustného vzestupu teploty bezpečným, rychlým a snadným způsobem. ástroj automaticky vypočítá ztrátu instalovaného a rozptýleného výkonu a, pokud je to vyžadováno, i RDF. ástroj nabízí ověření přípustného vzrůstu teploty dle E sekce jako PDF soubor. 6

27 400A > 50A > Krok : ávrh sestavy a ověření návrhu Ověření návrhu přípustného vzrůstu teploty dle E sekce Typ / teplota (Podmínky instalace a prostředí). Ztráta instalovaného výkonu instalovaného vybavení (Připojení k veřejné napájecí síti) OLIE kalkulační nástroj od firmy HESEL: Jednoduše zadejte hodnoty sestavy a přečtěte se výsledky! 3. Ztráta instalovaného výkonu přípojnic (obvody a spotřebiče) Hodnoty určené pomocí výpočetního nástroje HESEL, musí být zařazeny do dokumentace Ztráta rozptýleného výkonu skříní A B C 5. Volitelná data D L,,PE E 6. Určení RDF: Kalkulační nástroj určí RDF Ers.f. Fert.-r. Guide Ověření přípustného vzrůstu teploty dle E sekce Kalkulační nástroj nabízí ověření návrhu jako soubor PDF. Online na internetu 7

28 Uzávěr dveří pro ruční obsluhu v prostorech, Možnost uzamčení klíčem chrání Multiklíč pro uzavírání dveří: Standartní zámkový systém pro uzavírání nástrojem - plochým PE EYSTAR Accessories Terminals for direct busbar connections for cables and laminated wiring strip Hint: For observance of insulation resistance clearances of 10 mm are necessary between different potentials and of 15 mm between conductive metal parts. Type Cable crosssection conductor Type of Wiring strip For busbars Tightening torque Width For busbar boxes For busbar boxes with For busbar boxes with covers for the combination covers for the combination with fusegear with fusegear and blanking strips 11 mm PE 16 mm PE 1 mm PE 34 mm PE 34 mm PE KS 16 F 1,5-16 mm Cu... x 5 mm 4 m KS 35 F 4-35 mm Cu 100 A: Mi VS x 5 mm 6 m 160 A: Mi VS 160 KS 70 F mm Cu 100 A: Mi VS x 5 mm 10 m 160 A: Mi VS 160 -L3, E KS 150 F mm Cu/Alu* 50 A: Mi VS 50 1 x 5 mm / 1 m 1 x 10 mm 144 mm KS 40/ mm Cu/Alu* 1 x 5 mm / 40 m 1 x 10 mm AM RK 150 Connection module mm² for the installation in busbar boxes with covers 5-pole space units: 8 L1-L3, : 50 A: Mi VS mm² Cu 160 A: Mi VS 160 PE: mm² Cu * Prior to connection, aluminium conductors must be prepared according to the appropriate technical recommendations, see technical information Aluminium conductors. L 1 L L 3 L 1 L L 3 L 1 L L 3 L 1 L L 3 L 1 L L 3 1 x 5 mm 1.0 m L1-L3, 10.0 m PE PE L 1 L L 3 PE L 1 L L 3 PE L 1 L L 3 PE L 1 L L 3 PE L 1 L L 3 International short forms of types of conductors r (rigid) f (flexible) sol (solid) s (stranded) round sector-type round sector-type fl exible conductors conductors conductors conductors conductors RE (round SE (sector, RM (round SM (sector, single) solid) stranded) stranded) PE L 1 L L 3 PE L 1 L L 3 PE L 1 L L 3 PE L 1 L L 3 Krok 3: Sestavení / výroba rozváděče Instrukce pro sestavení rozváděčového systému HESEL nabízí podporu při výrobě a sestavování rozváděčového systému pomocí detailních pokynů pro sestavení. PASSIO FOR POWER. Montážní pokyny Rozvaděče EYSTAR až do 50 A Určeno pro ovládání běžnými osobami (DBO) v souladu s normou IEC Rozváděčový systém EYSTAR do 50 A s dveřmi určený k provozování laiky (DBO) dle E EYSTAR Struktura systému EYSTAR Montáž Modulární konstrukce skříní v mřížce po 90 mm umožňuje volnou konfiguraci 1 Hloubka zapouzdření s ručním ovládáním Umístění skříní Sestavení skříní v souladu s rozvržením vnější formy. 186 Možnost kombinací ve všech směrech pro dodržování uvedených požadavků 4 s ovládáním nástrojem na pracovišti. Různé hloubky krytu umožňují instalaci zařízení o různých výškách. Díky zvyšovacímu rámu lze montážní hloubku skříní o velikostech 3 Zvyšovací rám Zvyšovací rám pro zvětšení instalační hloubky o 50 mm 3 a 4 zvětšit o 50 mm. Jednotná hloubka skříní Demontáž rámů s dveřmi Odšroubujte a odstraňte rám z dolní části společně s dveřmi. Ovládání Jasné oddělení provozních oblastí pro laickou obsluhu a přístupových/provozních oblastí pouze pro osoby znalé (s elektotechnickou kvalifikací). kde mají přístup osoby bez elektrotechnické kvalifikace - laici před neautorizovaným přístupem. Stahujte na webu šroubovákem, trojúhelníkovým uzávěrem 8 mm, čtvercovým zámkem 8 mm a dvojtrnem. 8 9 EYSTAR Montáž Koncové stěny, příruby, kabelové vložky EYSTAR Montáž Kabelové vložky, skříňová přepážka EYSTAR Kabeláž Svorkovnice EYSTAR Kabeláž Koncové stěny pomocí krycích desek stěn Vložte krycí desky stěn do otvorů ve vnější stěně rozváděče a upevněte je pomocí přiložených spojek. Montáž kabelových vložek Uřízněte žebro skříně. ásledně namontujte kabelovou vložku a upevněte pomocí přiložených spojek, vložte pryžové vstupy. asměrujte připojení vodičů k přípojnicím Kapacita svorek pro přímé připojení přípojnice viz katalog Hensel. Pasovina Pasovina v připojovacim bodě podle vhodné délky. Vpravo: ejprve ohněte dopředu Přímé připojení měděného vodiče pomocí svorky KS 150 pasovinu o 180 a pak 90 na stranu. nebo připojovacího modulu AM RK 150 k přípojnici. Chcete-li upravit rozdíly Kabelový vstup Vytlačte příslušné kabelové vstupy v přírubách pomocí astavte odstupňovanou průchodku na průměr kabelu. Kabeláž ve výšce, pasovinu ohněte. šroubováku. Vložte kabel a upevněte ho pomocí kabelových uvazovacích spon. Přiřazení připojovacích svorek k průřezům vodičů a typu přípojnic. Elektrické připojení 100 A až 50 A od přípojnic k vestavnému přístroji Vložte kabel do skříně z přední strany. Připevněte kryt Kabelové vývodky Zasuňte kabelovou vývodku do příslušného výlisku a upevněte ji pomocí pojistné matice. Skříňová přepážka poskytuje jednodušší zapojení napříč dvěma skříněmi. Vyřízněte žebro v boční stěně. Připojení pasoviny Mi VS... Pasovina Mi VS... pro přípojnice Připevněte kryt pro izolaci přípojnic v případě potřeby. Vložte skříňovou přepážku (FP GS 7) a upevněte jí pomocí upínacích klínků. svorkou pro přímé připojení na připojnice KS... Uzavření stěn skříně pomocí přírub pro kabelový vstup Vložte příruby pro kabelový vstup do vnějších stěn rozvaděče a upevněte je pomocí spojek. K dispozici je široká řada přírub pro kabelový vstup. Přímé připojení pasoviny Mi VS... k elektrickému zařízení s plochým kontaktem M 10 pomocí svorky VA 400 pro přímé připojení ohebné pasoviny na přístroje Připojení kabelů k zařízením pomocí plochého kontaktu M 10 svorkou pro přímé připojení DA 185. Svorka pro přímé připojení na přípojnice Svorka pro připojení pasoviny Mi VA... Svorka pro přímé připojení DA 185 Příklad: Připojeni ohebné pasoviny Mi VS 50 pomocí svorky pro přimé připojení na připojnice a svorky VA 400 pro připojeni ohebné pasoviny na přístroje. Mi SA Instrukce pro sestavy EYSTAR ke stažení: 8
