Provozní návod. WS-Easy. Mikroprocesorem řízené regulátory diference teploty pro tepelná solární zařízení

Rozměr: px
Začít zobrazení ze stránky:

Download "Provozní návod. WS-Easy. Mikroprocesorem řízené regulátory diference teploty pro tepelná solární zařízení"

Transkript

1 Provozní návod WS-Easy Mikroprocesorem řízené regulátory diference teploty pro tepelná solární zařízení

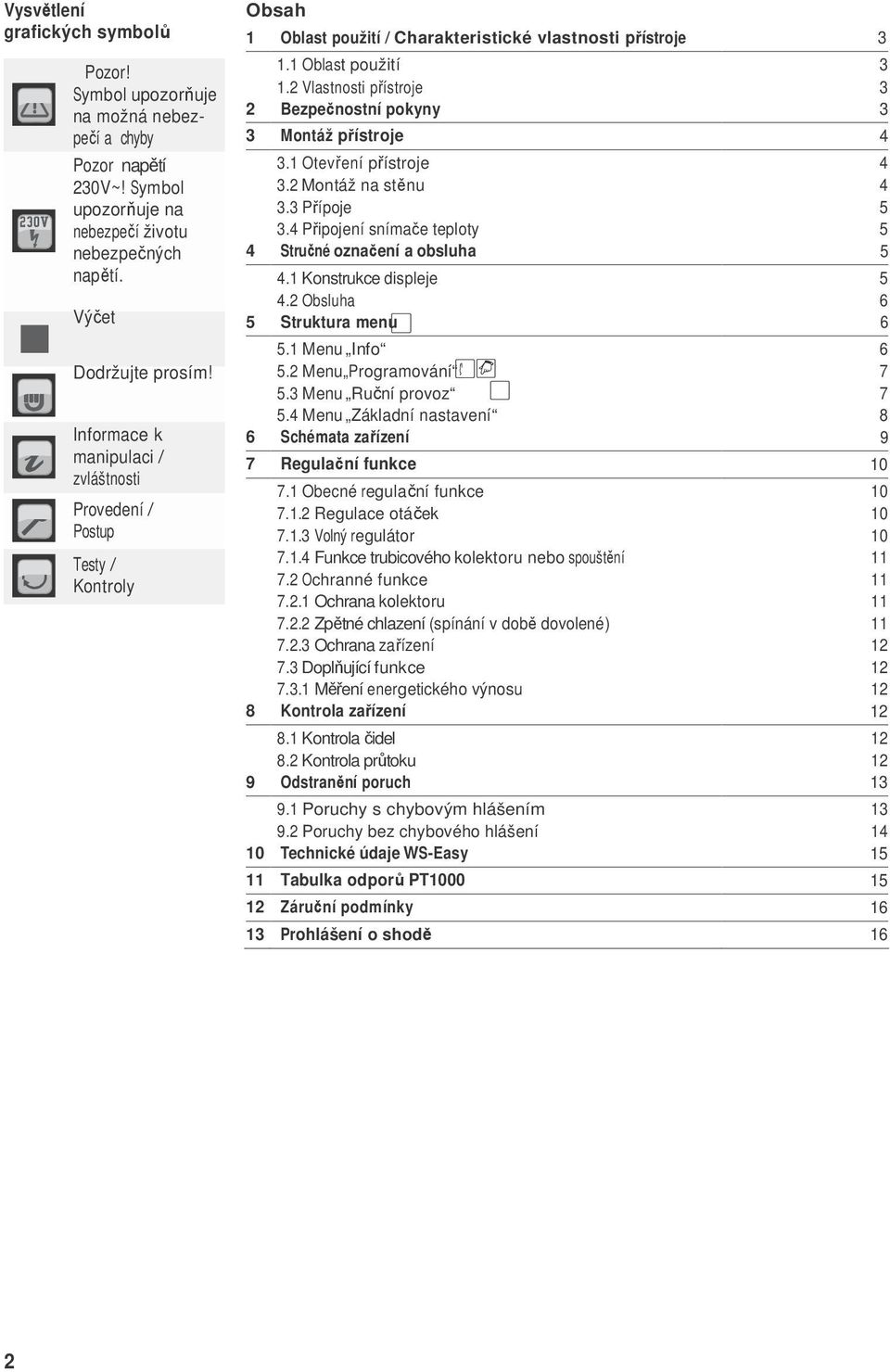

2 Vysvětlení grafických symbolů Pozor! Symbol upozorňuje na možná nebezpečí a chyby Pozor napětí 230V~! Symbol upozorňuje na nebezpečí životu nebezpečných napětí. Výčet Dodržujte prosím! Informace k manipulaci / zvláštnosti Provedení / Postup Testy / Kontroly Obsah 1 Oblast použití / Charakteristické vlastnosti přístroje Oblast použití Vlastnosti přístroje 3 2 Bezpečnostní pokyny 3 3 Montáž přístroje Otevření přístroje Montáž na stěnu Přípoje Připojení snímače teploty 5 4 Stručné označení a obsluha Konstrukce displeje Obsluha 6 5 Struktura menu Menu Info Menu Programování Menu Ruční provoz Menu Základní nastavení 8 6 Schémata zařízení 9 7 Regulační funkce Obecné regulační funkce Regulace otáček Volný regulátor Funkce trubicového kolektoru nebo spouštění Ochranné funkce Ochrana kolektoru Zpětné chlazení (spínání v době dovolené) Ochrana zařízení Doplňující funkce Měření energetického výnosu 12 8 Kontrola zařízení Kontrola čidel Kontrola průtoku 12 9 Odstranění poruch Poruchy s chybovým hlášením Poruchy bez chybového hlášení Technické údaje WS-Easy Tabulka odporů PT Záruční podmínky Prohlášení o shodě 16 2

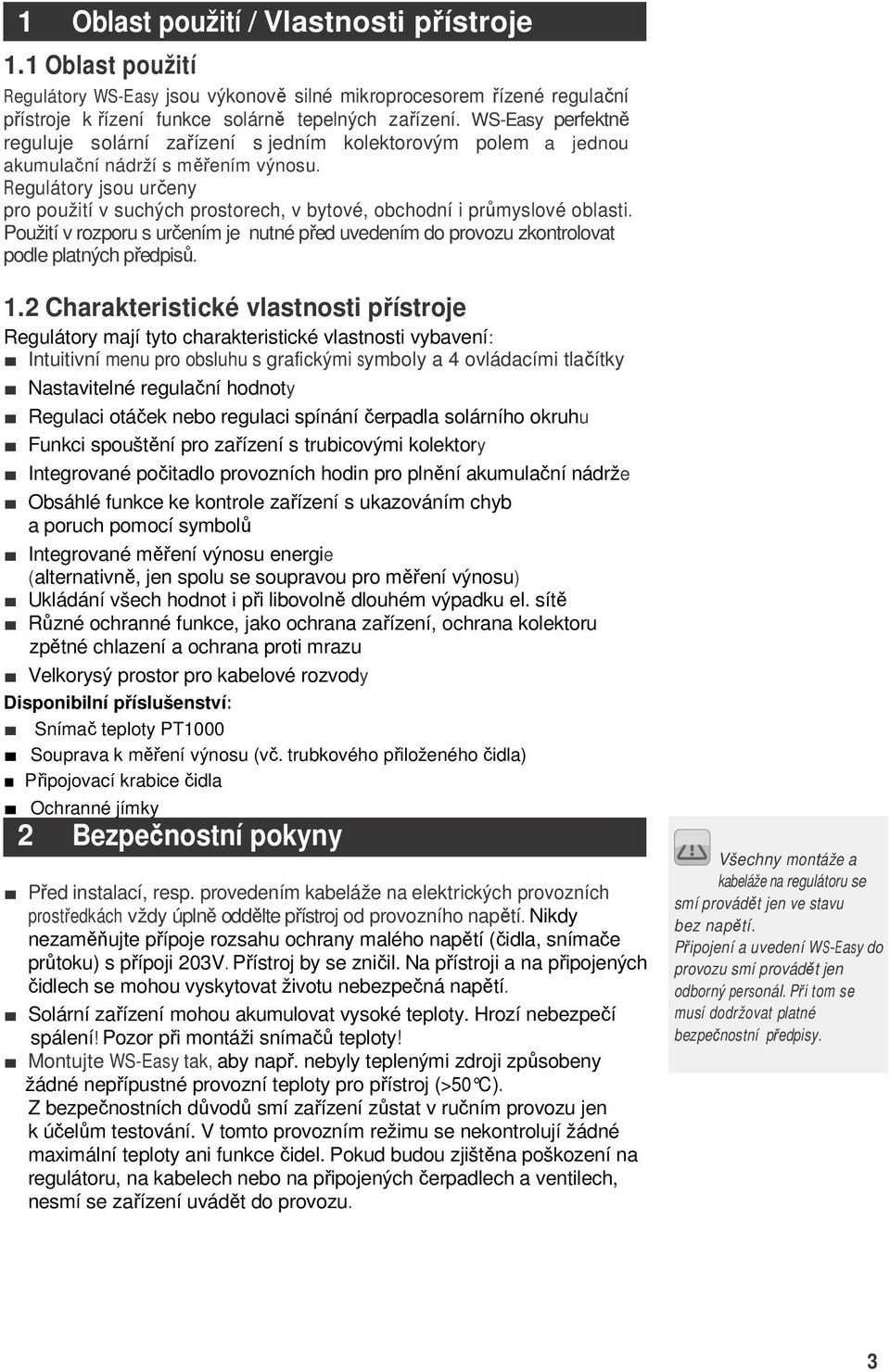

3 1 Oblast použití / Vlastnosti přístroje 1.1 Oblast použití Regulátory WS-Easy jsou výkonově silné mikroprocesorem řízené regulační přístroje k řízení funkce solárně tepelných zařízení. WS-Easy perfektně reguluje solární zařízení s jedním kolektorovým polem a jednou akumulační nádrží s měřením výnosu. Regulátory jsou určeny pro použití v suchých prostorech, v bytové, obchodní i průmyslové oblasti. Použití v rozporu s určením je nutné před uvedením do provozu zkontrolovat podle platných předpisů. 1.2 Charakteristické vlastnosti přístroje Regulátory mají tyto charakteristické vlastnosti vybavení: Intuitivní menu pro obsluhu s grafickými symboly a 4 ovládacími tlačítky Nastavitelné regulační hodnoty Regulaci otáček nebo regulaci spínání čerpadla solárního okruhu Funkci spouštění pro zařízení s trubicovými kolektory Integrované počitadlo provozních hodin pro plnění akumulační nádrže Obsáhlé funkce ke kontrole zařízení s ukazováním chyb a poruch pomocí symbolů Integrované měření výnosu energie (alternativně, jen spolu se soupravou pro měření výnosu) Ukládání všech hodnot i při libovolně dlouhém výpadku el. sítě Různé ochranné funkce, jako ochrana zařízení, ochrana kolektoru zpětné chlazení a ochrana proti mrazu Velkorysý prostor pro kabelové rozvody Disponibilní příslušenství: Snímač teploty PT1000 Souprava k měření výnosu (vč. trubkového přiloženého čidla) Připojovací krabice čidla Ochranné jímky 2 Bezpečnostní pokyny Před instalací, resp. provedením kabeláže na elektrických provozních prostředkách vždy úplně oddělte přístroj od provozního napětí. Nikdy nezaměňujte přípoje rozsahu ochrany malého napětí (čidla, snímače průtoku) s přípoji 203V. Přístroj by se zničil. Na přístroji a na připojených čidlech se mohou vyskytovat životu nebezpečná napětí. Solární zařízení mohou akumulovat vysoké teploty. Hrozí nebezpečí spálení! Pozor při montáži snímačů teploty! Montujte WS-Easy tak, aby např. nebyly teplenými zdroji způsobeny žádné nepřípustné provozní teploty pro přístroj (>50 C ). Z bezpečnostních důvodů smí zařízení zůstat v ručním provozu jen k účelům testování. V tomto provozním režimu se nekontrolují žádné maximální teploty ani funkce čidel. Pokud budou zjištěna poškození na regulátoru, na kabelech nebo na připojených čerpadlech a ventilech, nesmí se zařízení uvádět do provozu. Všechny montáže a kabeláže na regulátoru se smí provádět jen ve stavu bez napětí. Připojení a uvedení WS-Easy do provozu smí provádět jen odborný personál. Při tom se musí dodržovat platné bezpečnostní předpisy. 3

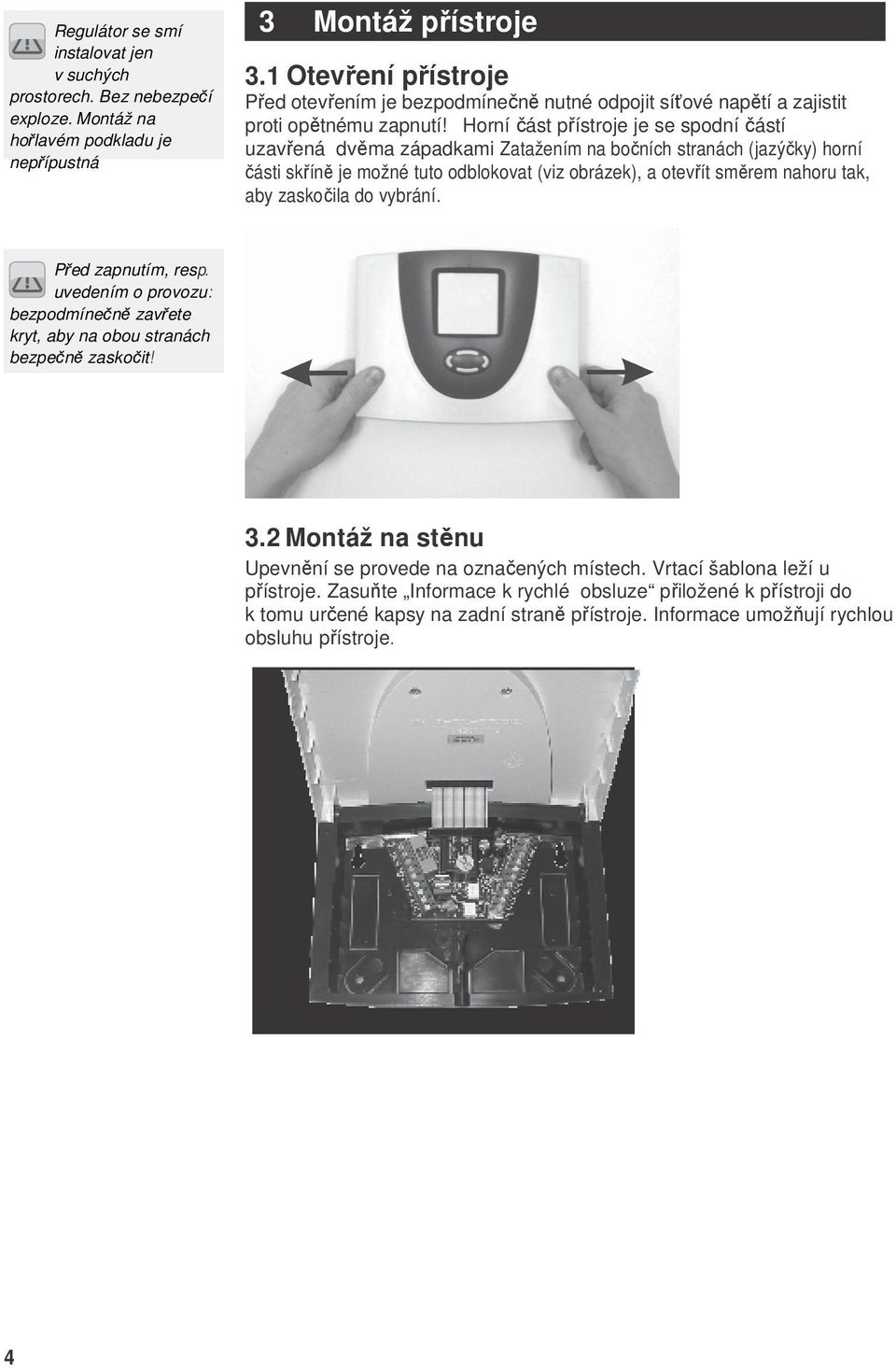

4 Regulátor se smí instalovat jen v suchých prostorech. Bez nebezpečí exploze. Montáž na hořlavém podkladu je nepřípustná 3 Montáž přístroje 3.1 Otevření přístroje Před otevřením je bezpodmínečně nutné odpojit síťové napětí a zajistit proti opětnému zapnutí! Horní část přístroje je se spodní částí uzavřená dvěma západkami Zatažením na bočních stranách (jazýčky) horní části skříně je možné tuto odblokovat (viz obrázek), a otevřít směrem nahoru tak, aby zaskočila do vybrání. Před zapnutím, resp. uvedením o provozu: bezpodmínečně zavřete kryt, aby na obou stranách bezpečně zaskočit! 3.2 Montáž na stěnu Upevnění se provede na označených místech. Vrtací šablona leží u přístroje. Zasuňte Informace k rychlé obsluze přiložené k přístroji do k tomu určené kapsy na zadní straně přístroje. Informace umožňují rychlou obsluhu přístroje. 4

5 3.3 Přípoje Pro přípoje 230V musíte dodržovat tyto body: U pevného připojení na síť musí být možnost přerušit napájení ze sítě pro regulátor spínačem mimo regulátor. U připojení na síť kabelem a konektorem s ochranným kontaktem může tento spínač odpadnout. Regulátory jsou určeny pro provoz na síti 230V/50Hz. Čerpadla a ventily, které se mají připojit musí být dimenzované pro toto napětí! Všechny ochranné se musí připojit na svorky označené symbolem Svorky neutrálních vodičů (N) jsou elektricky spojené a nespínají se! Všechny spínací výstupy (A1/A2) jsou elektronické pracovní kontakty 230V~. Pokud budou potřeba bezpotenciálové kontakty, je k dispozici k tomu příslušné příslušenství 3.4 Připojení snímačů teploty Přístroje WS-Easy pracují s přesnými platinovými snímači teploty typ PT1000. Podle typu zařízení a rozsahu funkce jsou potřeba 2 až 4 teploměry. Montáž / Prodrátování snímačů teploty: Namontujte snímače na kolektor a akumulační nádrž. Dávejte přitom pozor na dobrý přenos teploty a případně použijte tepelně vodivou pastu. Průřezy pro prodloužení kabelu (stíněný): - do 15m 2 x 0,5 mm 2, - do 50m 2 x 0,75 mm 2. Clona se spojí s PE. Teplotní čidla se připojí podle schématu zařízení. Polarita obou drátů se u snímačů teploty nemusí zohledňovat. Kabely vodičů se musí položit odděleně od kabelů na 230V. Pro čidla kolektorů a prodloužení kabelů se mají použít připojovací krabice čidel s přepěťovou ochranou. 4. Stručné označení a obsluha 4.1 Konstrukce displeje V reálném provozu se objevuje podle posice menu jen volba těchto symbolů. Aktivní menu v rovině menu Celkový displej Níže jsou zobrazeny všechny symboly displeje. Přiřazení aktuální indikace Aktuální naměřené hodnoty, časy nebo stavy regulátoru: zde 59,6C. Místo měření dtmin max start stop FhPa % ok? Stav regulátoru/ hlášení 5

6 4.2 Obsluha Obsluha regulátorů se provádí komfortně a jednoduše čtyřmi ovládacími tlačítky. Ovládacími tlačítky můžete: Vyvolat hodnoty indikace Provádět nastavení přístroje Grafické symboly indikace Vás jednoduchým způsobem provedou strukturou ovládání. Ovládací tlačítka mají tyto funkce: Ovl. tlačítka Funkce Popis Nahoru + Listovat vlevo Opustit Přerušení Body menu nahoru Změna hodnoty:zvýšení ukazované hodnoty o 1, při delších stisknutí se hodnoty plynule zvyšují. V hlavním menu listovat doleva Opustit menu Opustit bod menu Přerušení změny hodnoty bez uložení Vyvolání Dolů - Listovat vpravo Volba Potvrzení Vyvolání hlavního menu, body menu dolů Změna hodnoty: Snížení ukazované hodnoty o 1, při delším stisknutí se hodnoty plynule snižují V hlavním menu listovat doprava Zvolit bod menu Potvrzení změny hodnoty s uložením Vynulování min/max. hodnot Počet ukazovaných hodnot závisí na aktivovaných doplňujících funkcích. 5 Struktura menu 5.1 Menu Info menu Info se zobrazí následující hodnoty měření a výnosu: Indikace Vrácení Význam např. možné 75 C Indikace aktuální teploty Kolektoru ne min 12 C max 105 C Indikace minimální teploty kolektoru vratná na aktuální teplotu Indikace maximální teploty kolektoru vratná na aktuální teplotu 52 C Indikace aktuální teploty ak. nádrže ne min Indikace minimální teploty ak. nádrže 40 C vratná na aktuální teplotu max Indikace maximální teploty ak. nádrže 67 C vratná na aktuální teplotu Indikace obecné místo měření teploty 25 C S3 ano ano ano ano ne 6

7 Indikace např. 55 C 60 C 1234 h 927 kwh Význam Indikace aktuální teplota termostat ak. nádrže Indikace aktuální teplota zpětný chod kolektoru Provozní hodiny pro plnění ak. nádrže lze vynulovat na 0 h Výnos energie pro akumulační nádrž lze vynulovat na 0 kwh Vrácení možné 5.2 Menu Programování V menu Programování se zobrazí provozní parametry, a v případě potřeby je možné je změnit. Přednastavené hodnoty zpravidla dovolují bezproblémový provoz zařízení. Indikace Rozsah Význam např.. hodnot max 65 C dt max 7 K dt min 3 K Ak. nádrž : přípustná max. teplota C 65 C Ak. nádrž: diference spínání 3 40K 7K Ak. nádrž: diference vypínání 2 35K 3K Typ.Nastavení ne ne ano ano Aktuální nastavení Počet ukazovaných hodnot závisí na Aktivovaných doplňujících funkcích. min 100 Určení min. výkonu čerpadla při regulaci otáček 100% = regulace otáček vyp 30% 100 % 100% 40 C dt 10 K Teplota zapínání funkce termostatu C 40 C Hystereze funkce termostatu 1 30K 10K 5.3 Menu Ruční provoz V ručním provozu je vypnutý automatický provoz. Pro účely servisu a testování je možné zapnout a vypnout výstupy ručně. Po opuštění menu nebo po 8 hodinách se zase aktivuje automatický provoz. Nastavení a změny v tomto menu smějí provádět jen odborníci. Chybná nastavení mohou omezit funkci solárního zařízení nebo způsobit škody. Indikace Význam Rozsah hodnot Zapnutí / vypnutí výstupu spínání A1 (čerpadlo 1) ručně Zapnutí / vypnutí výstupu spínání A2 (čerpadlo2 / Ventil1) ručně 7

8 Nastavení a změny v tomto menu smějí provádět jen odborníci. Chybná nastavení mohou omezit funkci solárního zařízení nebo způsobit škody. 5.4 Menu Základní nastavení V menu Základní nastavení se zobrazí hydraulická schémata a doplňující funkce.nastavení smí měnit jen odborníci. Editování v menu je možné spustit jen během minuty od nastavení přístroje. Indikace Ř. Hodnota bereich Werte- stellung Werksein- Einstellung Aktuelle Význam C C Funkce ochrany kolektoru Funkce ochrany kolektoru C 120 C Funkce zpět. chlazení (jen když je zapnutá ochrana kolektoru) Zpětné chlazení teploty trubicového temperaturspeicher kolektoru, řízená v závislosti na čase Funkce Měření energet. výnosu Alternativní volba funkce chlazení, nebo funkce termostatu C 40 C 1 = chlazení 2 = topení 8

9 6 Schémata zařízení 6.1 Schéma 0: 1 kolektor, 1 akumulační nádrž 230-Přípoje L Fáze síť N Neutrální vodič - síť a výstupy A1 Čerpadlo solár. okruhu (výstup 1) A2 Výstup spínání 2 Přípoje čidel S1 Čidlo kolektoru S2 Čidlo nádrže S3 Teploměr S4 Kolektor zpětný chod S5 Alternativa: počitadlo průtoku 9

10 7 Regulační funkce 7.1 Obecné regulační funkce Regulátor porovnává teploty různých míst měření a provádí optimální plnění akumulačních nádrží. Když je teplota kolektoru větší než teplota akumulační nádrže, zapne se čerpadlo solárního okruhu. Kontrolní a ochranné funkce umožňují bezpečný provoz Regulace otáček Výstupy A1 a A2 se mohou provozovat regulovaně podle otáček. Menu Programování Indikace Význam Rozsah hodnot min 100 Stanovení minimálního výkonu čerpadla při regulaci otáček 100% = regulace otáček vyp Typické nastavení 30% 100% 100% Volný regulátor Funkce spočívá na výstupu 2 může se osadit funkcemi chlazení a topení (termostat). 10 Chlazení Když teplota akumulační nádrže přesáhne maximální nastavenou teplotu akumulační nádrže 5K, zapne se výstup spínání A2. K vypnutí dojde při podkročení této teploty. Nastavení a změny Menu Základní nastavení v tomto menu smějí Indikace Význam Rozsah Nastavení provádět jen odborníci. Ř. Hodnota hodnot z výroby Chybná nastavení mohou poškodit funkci solárního zařízení nebo způsobit škody. Alternativní volba funkce chlazení, = chlazení 0. nebo funkce topení 2 = topení Topení Když naměřená teplota (S3) klesne pod požadovanou hodnotu, zapne se výstup A2, dokud naměřená teplota nedosáhne požadované hodnoty hystereze. Menu Základní nastavení Indikace Význam Rozsah Nastavení Ř. Hodnota hodnot z výroby 6 2 Alternativní volba funkce chlazení nebo funkce topení 1 =chlazení 2 = topení Menu Programování Indikace Význam Rozsah hodnot min 40 C dt 10 K Spínací teplota funkce topení Hystereze funkce topení C 40 C 1 30K 10K Typické nastavení

11 7.1.4 Funkce trubicového kolektoru nebo funkce spouštění Když je funkce aktivní, zapne se nezávisle na skutečné teplotě kolektoru čerpadlo solárního okruhu, přes časové okno. Tím se dostane médium na místo měření pro teplotu kolektoru. Menu Základní nastavení Indikace Význam Rozsah Nastav. Ř. Hodnota hodnot z výroby 4 1 Zvláštní funkce pro časově řízenou cirkulaci při provozu s trubicovými kolektory 7.2 Ochranné funkce Regulátor je vybaven následujícími ochrannými funkcemi. Nastavení a změny v tomto menu smějí provádět jen odborníci. Chybná nastavení mohou omezit funkci solárního zařízení nebo způsobit škody Ochrana kolektoru Když akumulační nádrž dosáhne nastavenou maximální teplotu, a teplota kolektoru překročí nastavenou teplotu ochrany kolektoru (řádek 1), zapne se čerpadlo solárního okruhu. Čerpadlo solárního okruhu se vypne, když maximální hodnota podkročí o 10K.. Akumulační nádrž se přitom nabíjí do 95 C, nezávisle na nastavené maximál ní teplotě Zpětné chlazení (spínání při dovolené) Ochranná funkce kolektoru může fungovat jen tehdy, když akumulační nádrž není naplněná na mezní teplotu (95 ). Proto se musí akumulační nádrž, např. během dovolené, vybíjet v noci až k nastavené teplotě zpětného chlazení. Pozor: neaktivujte tuto funkci společně s funkcí dochlazování! Menu Základní nastavení Nastavení a změny Indikace Význam Rozsah Nastav. v tomto menu smějí Ř. Hodnota hodnot z výroby provádět jen odborníci. Chybná 0 0 nastavení mohou omezit Zapnutí nebo vypnutí funkce funkci solárního zařízení nebo ochr. kolektoru způsobit škody C Teplota, při které se aktivuje funkce ochrany kolektoru C 120 C 2 0 zpětného chlazení (jen když je zapnutá ochrana kolektoru) Zapnutí nebo vypnutí funkce Teplota, na kterou se zase ochladí 3 40 C akumulační nádrž po aktivování funkce ochrany kolektoru C 40 C 11

12 7.2.3 Ochrana zařízení K ochraně komponentů se vypne čerpadlo solárního okruhu, když se překročí teplota ochran kolektoru (viz 7.2.2) o 10K. Když teplota spadne pod teplotu ochrany kolektoru, čerpadlo solárního okruhu se zapne. Funkce je stále aktivní. 7.3 Doplňující funkce Měření energetického výnosu Z rozdílu teploty mezi teplotou kolektoru a teplotou zpětného chodu kolektoru a naměřeného průtočného množství se vypočítá a zobrazí energetický výnos solárního zařízení. Potřebné příslušenství, souprava pro energetický výnos se skládá ze: Snímače průtoku Čidla přiléhajícího na trubku Nastavení a změny v tomto menu smějí provádět jen odborníci Chybná nastavení mohou poškodot funkci solárního zařízení nebo způsobit škody! Menu Základní nastavení Indikace Význam Rozsah Nastavení Ř. Hodnota hodnot z výroby 5 0 Zapnutí nebo vypnutí funkce měření energetického výnosu 8 Kontrola zařízení Při výskytu chyby se zásadně zobrazí blikající symbol. 8.1 Kontrola čidel Připojená čidla a vedení čidel se kontrolují na přerušení a zkrat. Chyby jsou signalizovány symbolem. Listováním v informačním menu nahoru a dolů najdete zdroje chyb. 8.2 Kontrola průtoku Regulátory jsou naprogramovány tak, aby se přerušený průtok, např. chyba čerpadla nebo pára v zařízení, zobrazil jako informace. Toho hlášení nezpůsobí vypnutí čerpadla. Menu Základní nastavení Indikace Význam + Chybějí cirkulace v solárním okruhu 12

13 9 Odstranění poruch Při poruchách zařízení se musí zásadně rozlišovat dvě kategorie: Poruchy, které může identifikovat regulátor sám, a proto je může hlásit Poruchy, které regulátor nemůže hlásit 9.1 Poruchy s chybovým hlášením Zobrazení chyby v indikaci blikající blikající Chyba v cirk.: žádný průtok + blikající Navíc při měření energetického výnosu: Možné příčiny Přerušené vedení čidla Vadné čidlo Zkrat ve vedení čidla Vadné čidlo Chyba v připojení čerpadla Vadné čerpadlo Vzduch v zařízení Vadné počitadlo průtoku Vadné spojení k počitadlu průtoku Přerušené vedení čidla Vadné čidlo Opatření Zkontrolovat vedení Zkontrolovat odpor čidla, popř. vyměnit čidlo Zkontrolovat vedení Zkontrolovat odpor čidla, popř. vyměnit Zkontrolovat kabeláž Vyměnit čerpadlo Odvzdušnit zařízení Zkontrolovat, zda se u běžícího zařízení pohybuje oběžné kolo počitadla (je-li vidět) Zkontrolovat vedení Zkontrolovat vedení Zkontrolovat odpor čidla, popř. vyměnit čidlo 13

14 Chyby týkající se síťového napětí 230V/AC smějí odstraňovat výhradně jen odborníci! 9.2 Poruchy bez chybového hlášení Poruchy a chybné funkce, které se nezobrazí, můžete zkontrolovat podle následující tabulky, a zjistit možné příčiny a jejich zdroje. Pokud nelze poruchu odstranit podle popisu, musíte se obrátit na dodavatele, resp. na instalatéra. Obraz chyby Možné příčiny Opatření Žádná funkce indikace Není k disposici síťové napětí 230V Vadná pojistka uvnitř přístroje Zapnout, resp. připojit regulátor Zkontrolovat domovní pojistku pro připojení Zkontrolovat pojistku*, příp. vyměnit, typ 2A/T. Komponenty 230V Zkontrolovat na zkrat Vadný přístroj Konzultovat s dodavatelem Výstupy se Regulátor je v ruč. režimu Opustit menu Ručně. nezapínají Symbol Pumpa se točí, čerpadlo ale nenaběhne Není splněna podmínka sepnut. Přípoj k čerpadlu přerušen. Čerpadlo vázne. Počkat do splnění podmínky sepnut Kontrola kabelu k čerpadlu Uvolnit čerpadlo Žádné napětí na Konzultovat s výstupu spínání. dodavatelem. Indikace teploty Kabely čidel položeny Kabely čidel položit silně kolísá v krátkých časových intervalech blízko kabelů 230V Dlouhé kabely čidel prodlouženy bez odstínění Vadný přístroj jinak a odstínit Odstínit kabely čidel Konzultovat s dodavatelem Pojistka 14

15 10 Technické údaje WS-Easy Těleso skříně 100%ně recyklovatelné těleso skříně ABS pro Materiál montáž na stěnu Rozměry L x Š x H v mm, 175 x 134 x 56; ca. 360 g Gewicht IP20 podle DIN 40050, IEC 529, VDE 0470, Druh ochrany EN Elektrické hodnoty Provozní napětí AC 230 Volt, 50 Hz, % Stupeň rádiového rušení N podle VDE 0875 max. průřez kabelů 2,5 mm² jemný, jednožilový 230V-přípoje Snímač teploty / PT1000, 1 kω při 0 C Rozsah měření - 30 C C 4 kv 1 min podle EN 60730/DIN, VDE 0631, Zkušební napětí IEC 60664/IEC Spínací napětí Výkon podle výstupu Celkový výkon všech výstupů 230V~/ 1A / cca. 230VA pro cos φ = 0,7-1,0 2A / cca. 460VA maximálně Jemná pojistka 5 x 20mm, 2A/T (2 Jištění ampéry, silová) Různé Doporučený snímač průtoku PVM 1,5/ l/h, Tmax >=90 C, 1l/Impuls Durchflussgeber Provozní teplota C Teplota skladování C Vlhkost vzduchu max.. 60 % Změny ve smyslu technického pokroku vyhrazeny! 11 Tabulka odporů PT1000 Správnou funkci snímačů teploty je možné kontrolovat podle níže uvedené tabulky teplot odporů pomocí ohmmetru: Teplota ve C Odpor Teplota Odpor v Ohm ve C v Ohm

16 12 Záruční podmínky Regulační přístroje WS-Easy se dodávají pečlivě vyrobené a zkontrolované na automatickém zkušebním pracovišti. Pokud by se vyskytly poruchy, zkontrolujte nejdříve, zda se jedná o chybu obsluhy / nastavení nebo o chybu zařízení. Dále je nutné zkontrolovat přípoje čerpadla a snímačů teploty. Westech-Solar OHG poskytuje podle níže uvedených ustanovení záruku po dobu 24 měsíců od datumu nákupu. a) Záruka je účinná při výskytu věcné škody koupeného předmětu. Pokud závada spočívá v chybné obsluze, překročení přípustných technických údajů, špatném propojení kabely, nedovolených technických změnách na přístroji ze strany kupujícího nebo jiné firmy než je Westech- Solar OHG, tak nelze uplatnit nároky ze záruky. b) Plnění ze záruky předpokládá písemné sdělení, které detailně popisuje závadu, a předložení kopie odběratelské faktury. Záruční plnění se provádí podle svobodné volby Westech-Solar OHG. - Oprava (vylepšení) nebo - Dodávka funkční náhradní věci. Maximální doba trvání opravy je 1 měsíc od příchodu přístroje do Westech-Solar OHG. Pokud selžou dva pokusy o opravu, tak má kupující nárok na dodávku funkční náhradní věci. Při dodávce náhradní věci běží do té míry nová záruka, odpovídající těchto ustanovením. c) Každé další záruční plnění (odstoupení od smlouvy, snížení ceny) je vyloučeno. Nároky na záruku přísluší jen kupujícímu a nejsou přenosné. Při závadách v rámci záruční doby uvědomte nejdříve dodavatele / instalatéra. Při zpětných zásilkách musí být přiložen popis závady, pokud možno schéma zařízení a schéma kabeláže. 13 Prohlášení o shodě My, Westech-Solar OHG prohlašujeme v plné odpovědnosti, že výrobek WS- Easy typ1316 odpovídá těmto směrnicím: SMĚRNICE 2004/108/ES EVROPSKÉHO PARLAMENTU A RADY z k harmonizaci právních předpisů členských států o elektromagnetické snášenlivosti a k zrušení směrnice 89/336/ES Zákon o elektromagnetické snášenlivosti provozních prostředků (EMVG) z 26. února 2008 SMĚRNICE 2006/95/es EVROPSKÉHO PARLAMENTU A RQADY z 12. prosince 2006 k harmonizaci právních předpisů členských států týkající se elektrických provozních prostředků k použití v rámci určitých mezí napětí DIN EN ; VDE : Elektrické měřící, regulační a laboratorní přístroje Požadavky EMV část 1: Všeobecné požadavky (IEC :2005); německé znění EN :2006 DIN EN ; VDE : Elektrické měřící, regulační a laboratorní přístroje Požadavky EMV část 2-2: Zvláštní požadavky zkušební uspořádání, provozní podmínky a výkonové vlastnosti pro přenosné zkušební, měřící a kontrolní přístroje pro použití v elektrických napájecích sítích nízkého napětí (IEC :2005); německé znění EN :2006 Návod k obsluze pro WS-Easy 1316BED099-10A-E, stav 07/2011 Mega Sunshine Solar G.E.A. Vetrano s.r.o. Havlíčkova 234/ Valašské Meziříčí 16 Tel.: nebo info@mega-sunshine.cz
