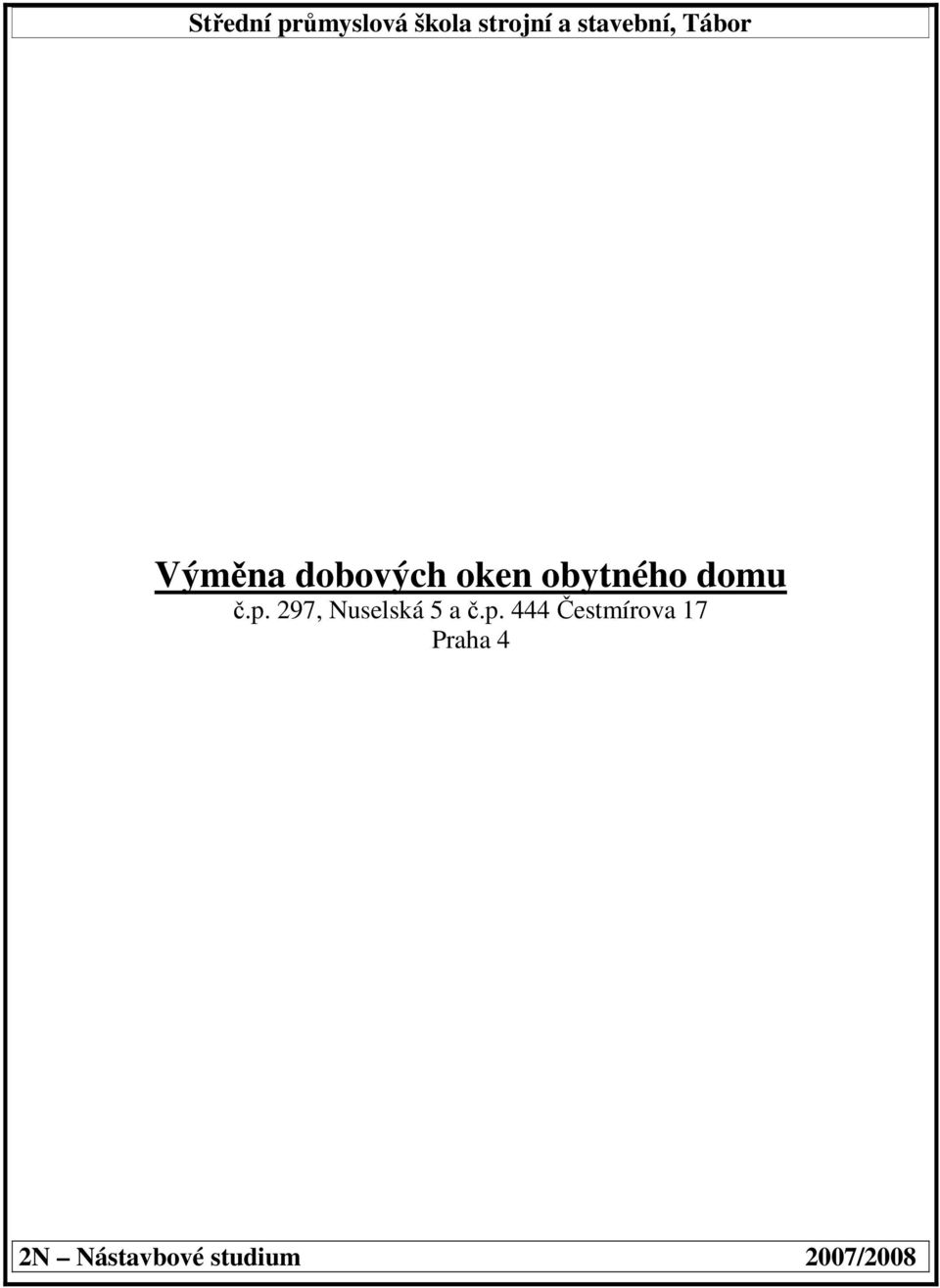

1 Výměna dobových oken obytného domu č.p. 297, Nuselská 5 a č.p. 444 Čestmírova 17 Praha 4

2 Výměna dobových oken obytného domu Č.p. 297, Nuselská a č.p. 444 Čestmírova 17 Praha 4 Osnova: 1) Stanovisko Magistrátu hl. města Prahy 2) Charakteristika okna 3) Umělecko řemeslné zpracování klapačky, slupku, poutce 4) Popis výroby okna rámu, křídla, ozdoby 5) Závěr : montáž, konečný vzhled

3 Stanovisko Magistrátu hl. města Prahy Rozhodnutí Magistrálu hl. m.prahy Magistrát hl. m. Prahy, odbor kultury, památkové péče a cestovního ruchu (dále jen MHMP OKP), jako orgán státní památkové péče na území hlavního města Prahy - věcně a místně příslušný podle zákona č.20/1987 Sb., o státní památkové péči v platném znění (dále zákona), posoudil žádost vlastníka dotčené nemovitosti Hlavního města Prahy, městské části Praha 4 (IČ ), Táborská 350/32, Praha 4, kterou podala v zastoupení na základě plné moci ze dne společnost Dům a město, sdružení architektů (IČ ), Evropská 38, Praha 6, a rozhodl podle 67 zákona č.500/ Správní řád. Ve věci výměny oken domu č.p. 297, Nuselská 5 a č.p. 444, Čestmírova 17, k.ú. Nusle, Praha 4, který je v památkové zóně, prohlášené vyhláškou HMP č. 10/1993 Sb. - O prohlášení části území hl. m. Prahy za památkové zóny a o určení podmínek jejich ochrany, která spočívá v úpravách s následujícími podrobnostmi : -výměna dřevěných špaletových oken za dřevěná dvojitá okna se špaletovou konstrukcí -provedení oken se shodnými rozměry a členěním -řešení profilace a výzdoby shodné s okny do ulice -výměna stávajících špaletových oken (koupelny) za jednoduchá s izolačním dvojsklem -ponechání stávajících zdvojených oken vnitřních do světlíku -zachování stávajících novodobých špaletových a zdvojených oken (koupelny) -případně doplnění oken o chybějící komponenty (např. profilované římsy) -repase stávajících jednoduchých dřevěných oken na schodišti -doplnění zasklení z vnitřní strany přídavným sklem v rámečku z bílého plastu -zachování stávajících terasových parapetních desek -úprava spížních skříněk v parapetech oken -osazení nových vnitřních parapetních dřevěných desek s profilovaným nosem -provedení vrchního krycího nátěru výplňových prvků (č.p. 297 krémový, č.p. 444 krémový) -nátěr rámů v uliční fasádě červenohnědý -realizace venkovních parapetů z ocelového plechu -řešení okenní špalety hladké, v nadpraží s nástavkem pro umístění svinovací rolety -repase a znovu osazení viditelného původu kování (půl olivy a olivy) -provedení chybějících kusů jako kopií -repase závěsů, příp. provedení nových ocelových, vyrobených jako kopie původních

4 Charakteristika okna Jako vzor pro výrobu nových oken bude pro každou položku použit původní výrobek z objektu. Okno je přesnou kopií bývalých oken. Veškerá profilace a výzdoba oken je určena stávajícími okny do uliční fasády. Masivní dřevěná čepovaná konstrukce, vyrobena z lamelovaného měkkého řeziva kvalita řeziva IA, SMRK JEDLE, klasické truhlářské zpracování s profilací. Lamelovaný materiál pro eliminaci vad dřeva a tvarových změn vč. kroucení materiálu. Veškeré montážní spoje budou skryté. Obvodové dřevěné rámy budou vyrobeny ve tvarové kopii původních, budou pohledově shodné proporce, s tvarově shodnou profilací. Z vnější strany bude osazena frézovaná profilovaná římsa, vyrobena dle původního tvaru. Každý obvodový dřevěný rám oken bude montážně osazen do stavby pomocí tepelně izolační pěny PUR a uchycen neviditelným způsobem, např. ocelovými příponkami. Příloha : Výkres špaletového okna

Masivní dřevěná čepovaná konstrukce, vyrobena z lamelovaného měkkého řeziva kvalita řeziva IA, SMRK JEDLE, klasické truhlářské zpracování s profilací.

5 Uměleckořemeslné zpracování okna (hlavic klapaček, sloupků) Celé okno je kopií původního okna. Nejen v barvě a rozměrech, ale obsahuje i spoustu zajímavých prvků, bez kterých by zmizel jeho historický vzhled, ale také jeho historická hodnota. Jako nejviditelnější a nejdominantnější se jeví zdobená klapačka. Je shodná s předlohou původní klapačky, vyrobena ze smrkového dřeva a opatřena nátěrem v barvě okna. Je zdobena frézovanými drážkami a vyřezávanou ozdobnou hlavicí. Také rám křídel je shodný s předlohou a je zdoben frézovanými ozdobnými drážkami. Celé okno je zalištované. Masivní a velký poutec je stejně ozdobně vyfrézovaný. I samotná lišta je kopií vyjmuté lišty ze starého okna. I když je její průřez pouze půlkruhový, tak ve spojení s celým oknem navozuje pocit, že okno je opravdu historické.

Jako nejviditelnější a nejdominantnější se jeví zdobená klapačka. Je shodná s předlohou původní klapačky, vyrobena ze smrkového dřeva a opatřena nátěrem v barvě okna.

6 Popis výroby okna - rám, křídlo, ozdoby RÁM výběr materiálu (smrk) rozmanipulování řeziva nahrubo zakrácení řeziva na požadovaný rozměr frézování ploch a hran materiálu vytváření spojů vytváření ozdobných ploch, hran a drážek frézováním - broušení (brusírna) namáčení v roztoku proti škůdcům a houbám (pracoviště penetrací) spojování částí rámu do sebe (pracoviště lepících hmot a kování) povrchová úprava tj nástřik nátěrovou hmotou (pracoviště povrchových úprav) - montáž kování na rám (pracoviště montáží) * připevnění ozdobných prvků, které nebyly součástí rámu při výrobě OZDOBY (KLAPAČKA) výběr materiálů (smrk) - rozmanipulování řeziva nahrubo frézování ploch a hran materiálu vytváření ozdobných prvků frézováním a vyřezáváním zakrácení matriálu na požadovaný rozměr broušení (brusírna) namáčení v roztoku proti škůdcům a houbám (pracoviště penetrací) nástřik nátěrovou hmotou (pracoviště povrchových úprav) * KŘÍDLA výběr materiálu (smrk) rozmanipulování řeziva nahrubo zakrácení řeziva na požadovaný rozměr frézování ploch a hran materiálu vytváření spojů vytvoření ozdobných ploch, hran a drážek frézováním broušení (brusírna) spojování křídla (pracoviště lepících hmot) namáčení v roztoku proti škůdcům a houbám (pracoviště penetrací) nástřik nátěrovou hmotou (pracoviště povrchových úprav) - montáž kování (pracoviště montáží) - * připevnění ozdobných prvků (klapačka) zasklívání (pracoviště montáží) * upevnění křídel na rám okna

povrchová úprava tj nástřik nátěrovou hmotou (pracoviště povrchových úprav) - montáž kování na rám (pracoviště montáží) * připevnění ozdobných prvků, které nebyly součástí rámu při výrobě OZDOBY

7 Montáž, konečný vzhled Okno je osazeno do 2x zalomeného stavebního ostění, vně navazuje fasádní barevná omítka, uvnitř omítka vnitřní s malbou. Parapetní zdivo je ukončeno z vnější strany před oknem oplechováním z ocelového plechu, který není součástí dodávky okenní položky. Je nutné obnovit plechování současně s výměnou oken. Celý stavební otvor je lemován dřevěnou tvarovanou lištou. Lišta bude vyrobena jako kopie původních. Odvodnění ve spodním vodorovném vlysu rámu bude provedeno pomocí kovových kanálků do venkovního prostředí. Styk okna se zdivem je z vnitřní strany začištěn TPT, barva tmelu je podle odstínu navazující malby. Vnitřní obvod rámu okna a dřevěného parapetu bude vždy lemován profilovanou dřevěnou lištou nejmenšího potřebného průřezu v barevném provedení okna, ve tvaru podle vzoru lišty původních oken. Vnější obvod rámu spára mezi vnějším rámem okna a povrchem stavby - bude vodotěsně vyplněna a uzavřen po celé délce spár trvale pružným tmelem pro venkovní použití v barvě přilehající fasády. Oplechování vnějšího parapetu bude dotaženo na rám okna. Vzhled okna bude odpovídat předloze (kopii) ve všech směrech : rozměrech, barvě i historickém vzhledu. Všechna okna budou oproti původním více zaizolována jak ve styku RÁM FASÁDA, tak také ve styku RÁM KŘÍDLO. Díky použití nových a moderních materiálů je celé okno autentickou kopií, a však je daleko úspornější díky těsnění. Ovládání bude také jednoduché, otevírání nadsvětlíku je zajištěno mechanickou pákou. Tyto moderní prvky nebudou nijak narušovat historický vzhled okna. Realizátoři Realizací zakázky byl výrobce dřevěných konstrukcí Dřevotvar, s.r.o. Chýnov. Uměleckořemeslné prvky tvořil umělecký řezbář pan Veřtát z Tábora. Studenti dřevařské a nábytkářské nástavby, jako vyučení v oboru truhlář, se v rámci realizace rekonstrukce účastnili prací jako stážisti, pracovali i manuálně na některých prvcích oken a pomáhali při kompletaci a montáži do stavby ve výše uvedené lokalitě.

Celý stavební otvor je lemován dřevěnou tvarovanou lištou. Lišta bude vyrobena jako kopie původních.

8 1 2

9 Střední průmyslová škola strojní a stavební, Tábor 3 4 2N Nástavbové studium 2007/2008

10 Seznam fotografií: 1. Celkový pohled na dům 2. Původní ozdoba 3. Značně poškozená dřevěná hlavice 4. Montáž nových kopií oken do ostění Použitá literatura: 1.Projektová dokumentace výrobního podniku
