PhDr. Daniel Ebel 2012 Loukovec, kostel Povýšení Svatého Kříže - 1 -

Rozměr: px
Začít zobrazení ze stránky:

Download "PhDr. Daniel Ebel 2012 Loukovec, kostel Povýšení Svatého Kříže - 1 -"

Transkript

1 Kostel Povýšení Svatého Kříže, Loukovec Návrh na restaurování oken a dveří Celkový pohled na kostel Loukovec, kostel Povýšení Svatého Kříže - 1 -

2 Hlavní vstupní dveře pod věží Rozměr: 260 x 160 cm Vstupní dveře tvoří dvě křídla a pevné nadpraží. Mají dvojvrstevnou konstrukci. Vnitřní část tvoří spárovková deska zpevněná svlaky, která je zhotovena z měkkého dřeva. Na tuto konstrukční část je připevněna vnější zdobná strana. Skládá se z jednotlivých vlysů s profilacemi, které jsou klasovitě složené. Jsou přichyceny kolíky a kovanými hřeby. Tato vnější vrstva je dubová. Dveře jsou po rubové straně opatřeny kováním, deseti závěsy se závěsníky, krabicovým zámkem a záporami. Loukovec, kostel Povýšení Svatého Kříže - 2 -

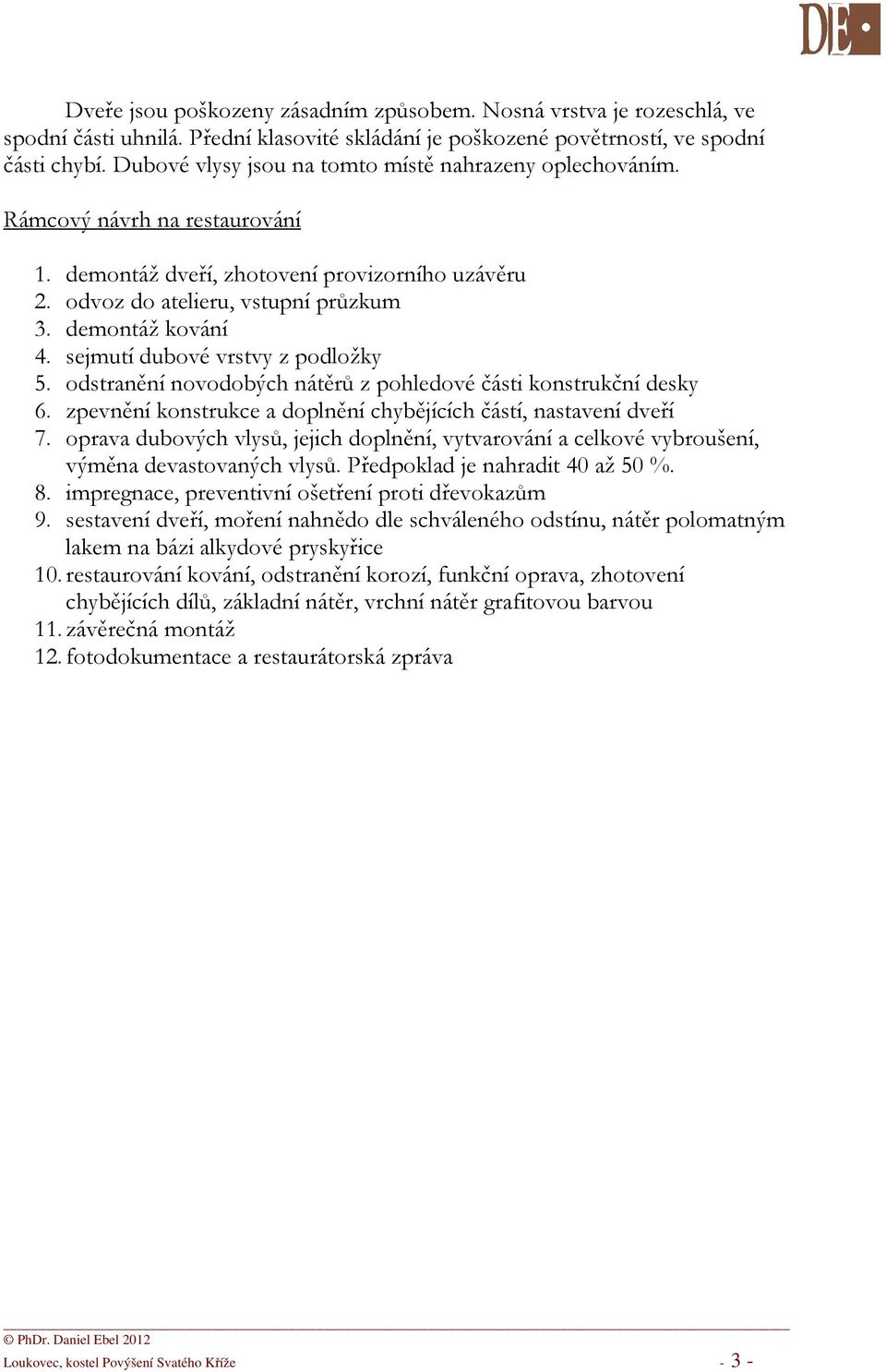

3 Dveře jsou poškozeny zásadním způsobem. Nosná vrstva je rozeschlá, ve spodní části uhnilá. Přední klasovité skládání je poškozené povětrností, ve spodní části chybí. Dubové vlysy jsou na tomto místě nahrazeny oplechováním. Rámcový návrh na restaurování 1. demontáž dveří, zhotovení provizorního uzávěru 2. odvoz do atelieru, vstupní průzkum 3. demontáž kování 4. sejmutí dubové vrstvy z podložky 5. odstranění novodobých nátěrů z pohledové části konstrukční desky 6. zpevnění konstrukce a doplnění chybějících částí, nastavení dveří 7. oprava dubových vlysů, jejich doplnění, vytvarování a celkové vybroušení, výměna devastovaných vlysů. Předpoklad je nahradit 40 až 50 %. 8. impregnace, preventivní ošetření proti dřevokazům 9. sestavení dveří, moření nahnědo dle schváleného odstínu, nátěr polomatným lakem na bázi alkydové pryskyřice 10. restaurování kování, odstranění korozí, funkční oprava, zhotovení chybějících dílů, základní nátěr, vrchní nátěr grafitovou barvou 11. závěrečná montáž 12. fotodokumentace a restaurátorská zpráva Loukovec, kostel Povýšení Svatého Kříže - 3 -

4 Rubová strana dveří Loukovec, kostel Povýšení Svatého Kříže - 4 -

5 Boční vstupní dveře, západní strana Rozměr: 250 x 155 cm Dveře mají stejnou konstrukci jako hlavní vstup. Tvoří dvě křídla a pevné nadpraží. Jsou dvouvrstevné. Vnitřní část tvoří spárovková deska se svlaky, která je zhotovena z měkkého dřeva. Na tuto konstrukční část je připevněna vnější zdobná strana. Skládá se z jednotlivých vlysů s profilacemi, které jsou klasovitě složené. Jsou přichyceny kolíky a kovanými hřeby. Tato vnější vrstva je dubová. Kování není možné popsat, protože z vnitřní strany stojí oltář. Loukovec, kostel Povýšení Svatého Kříže - 5 -

6 Dvoukřídlé. Nosná vrstva je rozeschlá, ve spodní části uhnilá. Přední klasovité skládání je poškozené povětrností, ve spodní části chybí. Dubové vlysy jsou nahrazeny vlysy z měkkého dřeva. Dveře jsou zatlučeny prkny do tvaru kříže. Detail poškození dveří Loukovec, kostel Povýšení Svatého Kříže - 6-

7 Dveře do sakristie Rozměr 200 x 135 cm Dveře jsou jednokřídlé, dvouvrstevné konstrukce. Nosná deska je zhotovena z klížené spárovky, vnější strana je zdobena klasovitým skládáním. Poškození a postup restaurátorských prací je identický s předešlými dveřmi. Loukovec, kostel Povýšení Svatého Kříže - 7 -

8 Věžní žaluzie 3 kusy Rozměr: 300 x 174 cm Žaluzie jsou pevně vsazeny do obvodového rámu. Jsou zhotovené z měkkého dřeva. Vlivem povětrnosti jsou zcela devastované, napadené dřevokazy. Navrhuji proto zhotovit nové žaluzie, které by byly tvarovou kopií původních. Vzhledem k exponovanému místu bych k výrobě doporučil modřín nebo dub. Loukovec, kostel Povýšení Svatého Kříže - 8 -

9 Detaily poškození žaluzií Loukovec, kostel Povýšení Svatého Kříže - 9 -

10 Hlavní okna Z 01, 8 kusů Rozměr: 280 x 150 cm Jednoduchá okna jsou zhotovena z měkkého dřeva, opatřena vrchním kováním, závěsy se závěsníky a obrtlíky. Svislými a vodorovnými příčkami jsou členěna do šesti polí. Okno v průčelí kostela je částečně členěno dřevěnými příčkami na jednotlivé malé tabulky. Ostatní okna tohoto typu jsou zasklena do olova s šestibokými popřípadě čtvercovými tabulkami. Loukovec, kostel Povýšení Svatého Kříže

11 Okna s šestibokými tabulkami Rámy a křídla oken jsou poškozeny jednak povětrnostními vlivy, jednak mechanicky. Rámy jsou svěšené, čepované spoje uhnilé a rozlámané. Části křídel chybějí. Kování je zkorodované, nekompletní. Návrh postupu restaurátorských prací 1. vyjmutí oken ze zdiva, zabezpečení proti rozlomení 2. převoz do atelieru, demontáž vitrají a kování 3. průzkum barevnosti oken 4. rozebrání oken na jednotlivé vlysy, odstranění starých povrchových úprav, očištění dřevní hmoty 5. ošetření proti dřevokazům, petrifikace 6. výměna poškozených částí, zhotovení tvarových kopií, výměna poškozených čepů, sestavení oken, předpoklad 30 % výměny 7. sestavení oken, povrchová úprava dle výsledků průzkumu 8. očištění a oprava kování, doplnění chybějících částí, povrchová úprava grafitovým nátěrem 9. kompletace a osazení oken 10. fotodokumentace a restaurátorská zpráva Loukovec, kostel Povýšení Svatého Kříže

12 Čtvercová okna na boční schodiště, levá strana Rozměr: 90 x 90 cm Loukovec, kostel Povýšení Svatého Kříže

13 Čtvercová okna na boční schodiště, pravá strana Rozměr: 90 x 90 cm Čtvercová jednoduchá okna jsou zhotovena z měkkého dřeva. Křídla jsou dělena středovým křížem. Okna jsou poškozena mechanicky a působením povětrnosti. Rohové spoje jsou uvolněné, příčky rozlámané. Jedno okno chybí. Jednotlivé tabulky jsou zasklené do olova. Loukovec, kostel Povýšení Svatého Kříže

14 Návrh postupu restaurátorských prací 1. vyjmutí oken ze zdiva, zabezpečení proti rozlomení 2. převoz do atelieru, demontáž vitrají a kování 3. průzkum barevnosti oken 4. rozebrání oken na jednotlivé vlysy, odstranění starých povrchových úprav, očištění dřevní hmoty 5. ošetření proti dřevokazům, petrifikace 6. výměna poškozených částí, zhotovení tvarových kopií, výměna poškozených čepů, sestavení oken, předpoklad 25 % výměny 7. sestavení oken, povrchová úprava dle výsledků průzkumu 8. výroba chybějícího okna 9. očištění a oprava kování, doplnění chybějících částí, povrchová úprava grafitovým nátěrem 10. kompletace a osazení oken 11. fotodokumentace a restaurátorská zpráva Detail vrchního kování Loukovec, kostel Povýšení Svatého Kříže

15 Malá okna na východní a jižní straně, 3 ks Rozměr: 150 x 108 cm Loukovec, kostel Povýšení Svatého Kříže

16 Jednoduchá okna jsou členěna středovým profilovaným křížem na čtyři křídla. Jsou zhotovena z měkkého dřeva, zdobená profilacemi. Poškození oken i postup restaurátorských prací je obdobný, jako u předešlých oken Návrh postupu restaurátorských prací 1. vyjmutí oken ze zdiva, zabezpečení proti rozlomení 2. převoz do atelieru, demontáž vitrají a kování 3. průzkum barevnosti oken 4. rozebrání oken na jednotlivé vlysy, odstranění starých povrchových úprav, očištění dřevní hmoty 5. ošetření proti dřevokazům, petrifikace 6. výměna poškozených částí, zhotovení tvarových kopií, výměna poškozených čepů, sestavení oken, předpoklad 20 % výměny 7. sestavení oken, povrchová úprava dle výsledků průzkumu 8. výroba chybějícího okna 9. očištění a oprava kování, doplnění chybějících částí, povrchová úprava grafitovým nátěrem 10. kompletace a osazení oken 11. fotodokumentace a restaurátorská zpráva PhDr. Daniel Ebel Loukovec, kostel Povýšení Svatého Kříže
