Přístroje, které jsou součástí dodávky TWIN, jsou již spárovány a lze je okamžitě použít v režimu Intercom.

Transkript

1 Intercom BT City Singl e Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup bezdrátového Interkomunikačního multimediálního zařízení pro motorkáře Midland Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití Midland BTCity/BTEva je konstruován tak, aby se dal připevnit přímo na vaši přilbu a používat ke komunikaci pomocí Bluetooth zařízení, jako jsou mobilní telefony, GPS navigace a MP3 přehrávače. V případě potřeby ho můžete spárovat s jiným přístrojem Midland BTCity/BTEva a používat jako bezdrátový interkomunikační systém mezi řidičem a osobou na zadním sedadle, nebo v režimu bike-to-bike pro komunikaci mezi dvěma motocyklisty na maximální vzdálenost do 200 m. Midland BTCity/BTEva disponuje také kabelovým připojením, které lze použít pro připojení zařízení jako je ipod, MP3 přehrávač, nebo radiostanice PMR446, která vám pak umožní komunikaci mezi dvěma motocyklisty až na vzdálenost 5 km. Zařízení Midland BTCity/BTEva je dostupné ve dvou verzích: Interkomunikační sada BTCity/BTEva s jedním přístrojem Sada BTCity/BTEva Intercom TWIN se dvěma přístroji Rozsah dodávky BTCity/BTEva 1 x komunikační jednotka BTCity/BTEva 1 x audio sada se dvěma stereo reproduktory, třmenový mikrofon do přilby, kabelový mikrofon 1 x oboustranná lepicí podložka pro připevnění přístroje na přilbu 1 x spona pro připevnění na přilbu 1 x stereo audio kabel pro připojení ipod nebo jiného MP3 přehrávače 1 x mini USB napájecí adaptér Pěnová ochrana mikrofonu proti větru, imbusový klíč a suchý zip pro připevnění BTCity/BTEva TWIN 2 x komunikační jednotka BTCity/BTEva 2 x audio sada se dvěma stereo reproduktory, třmenový mikrofon do přilby, kabelový mikrofon 2 x oboustranná lepicí podložka pro připevnění přístroje na přilbu 2 x spona pro připevnění na přilbu 2 x stereo audio kabel pro připojení ipod nebo jiného MP3 přehrávače 1 x mini USB napájecí adaptér Pěnová ochrana mikrofonu proti větru, imbusový klíč a suchý zip pro připevnění Přístroje, které jsou součástí dodávky TWIN, jsou již spárovány a lze je okamžitě použít v režimu Intercom. Technická specifikace Midland BTCity/BTEva Obecně: Bluetooth ver. 2.0 stereo (Headset / Handsfree / Protokol A2DP) Systém AGC pro automatickou úpravu hlasitosti podle hlučnosti okolí Možnost ovládání komunikace hlasem, nebo manuálně Manuální ovládání aktivace telefonu, Interkomu a kabelového připojení Plně voděodolný Lithiový akumulátor poskytující až 8 hodin hovoru Doba potřebná pro nabití akumulátoru: přibližně 4 hodiny Připojení Bluetooth: Stejné zařízení pro komunikaci mezi dvěma motorkáři v režimu bike-to-bike, nebo řidič - spolucestující, až do maximální vzdálenosti 200 m Zařízení Bluetooth: - Mobilní telefon s MP3 stereo přehrávačem (Protokol A2DP), GPS ((Garmin Zumo a TomTom Rider 1 and 2) - Vysílačky PMR446 (se zabudovaným, nebo externím Bluetooth připojením) pro skupinovou komunikaci mezi motocyklisty. Kabelové připojení: Pro stereofonní audio vstup (ipod/mp3 přehrávač) Pro vysílačky PMR446 (se zvlášť dodávaným kabelem) Před první použitím nezapomeňte BTCity/BTEva nabít alespoň po dobu 5-6 hodin. Midland BTCity/BTEva je konstruován tak, aby byl odolný proti dešti a vodě. Nicméně se za deště vždy přesvědčte, že gumový kryt dobře sedí. Nabíjení akumulátorů Před prvním použitím se přesvědčte, že akumulátor je plně nabitý. Před uvedením do provozu jej nechte alespoň 5-6 hodin nabíjet. Za normálních okolností bude druhé a další nabití trvat 4 hodiny. Přístroj nabijete tak, že do nabíjecí zdířky vložíte konektor napájecího adaptéru (zvedněte gumový kryt zdířky).

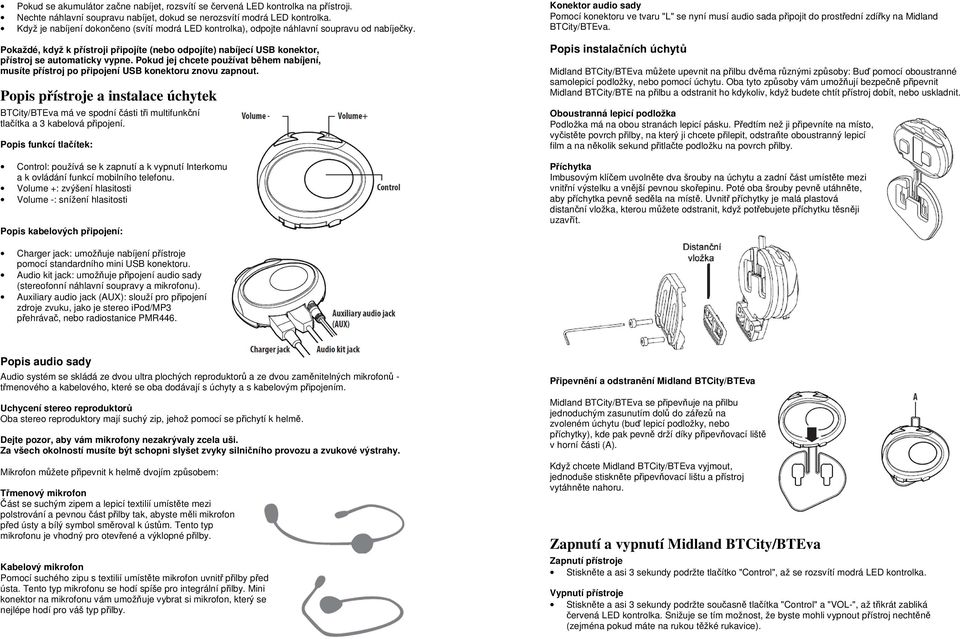

2 Pokud se akumulátor začne nabíjet, rozsvítí se červená LED kontrolka na přístroji. Nechte náhlavní soupravu nabíjet, dokud se nerozsvítí modrá LED kontrolka. Když je nabíjení dokončeno (svítí modrá LED kontrolka), odpojte náhlavní soupravu od nabíječky. Pokaždé, když k přístroji připojíte (nebo odpojíte) nabíjecí USB konektor, přístroj se automaticky vypne. Pokud jej chcete používat během nabíjení, musíte přístroj po připojení USB konektoru znovu zapnout. Popis přístroje a instalace úchytek BTCity/BTEva má ve spodní části tři multifunkční tlačítka a 3 kabelová připojení. Popis funkcí tlačítek: Control: používá se k zapnutí a k vypnutí Interkomu a k ovládání funkcí mobilního telefonu. Volume +: zvýšení hlasitosti Volume -: snížení hlasitosti Popis kabelových připojení: Konektor audio sady Pomocí konektoru ve tvaru "L" se nyní musí audio sada připojit do prostřední zdířky na Midland Popis instalačních úchytů Midland BTCity/BTEva můžete upevnit na přilbu dvěma různými způsoby: Buď pomocí oboustranné samolepicí podložky, nebo pomocí úchytu. Oba tyto způsoby vám umožňují bezpečně připevnit Midland BTCity/BTE na přilbu a odstranit ho kdykoliv, když budete chtít přístroj dobít, nebo uskladnit. Oboustranná lepicí podložka Podložka má na obou stranách lepicí pásku. Předtím než ji připevníte na místo, vyčistěte povrch přilby, na který ji chcete přilepit, odstraňte oboustranný lepicí film a na několik sekund přitlačte podložku na povrch přilby. Příchytka Imbusovým klíčem uvolněte dva šrouby na úchytu a zadní část umístěte mezi vnitřní výstelku a vnější pevnou skořepinu. Poté oba šrouby pevně utáhněte, aby příchytka pevně seděla na místě. Uvnitř příchytky je malá plastová distanční vložka, kterou můžete odstranit, když potřebujete příchytku těsněji uzavřít. Charger jack: umožňuje nabíjení přístroje pomocí standardního mini USB konektoru. Audio kit jack: umožňuje připojení audio sady (stereofonní náhlavní soupravy a mikrofonu). Auxiliary audio jack (AUX): slouží pro připojení zdroje zvuku, jako je stereo ipod/mp3 přehrávač, nebo radiostanice PMR446. Popis audio sady Audio systém se skládá ze dvou ultra plochých reproduktorů a ze dvou zaměnitelných mikrofonů - třmenového a kabelového, které se oba dodávají s úchyty a s kabelovým připojením. Uchycení stereo reproduktorů Oba stereo reproduktory mají suchý zip, jehož pomocí se přichytí k helmě. Dejte pozor, aby vám mikrofony nezakrývaly zcela uši. Za všech okolností musíte být schopni slyšet zvyky silničního provozu a zvukové výstrahy. Mikrofon můžete připevnit k helmě dvojím způsobem: Třmenový mikrofon Část se suchým zipem a lepicí textilií umístěte mezi polstrování a pevnou část přilby tak, abyste měli mikrofon před ústy a bílý symbol směroval k ústům. Tento typ mikrofonu je vhodný pro otevřené a výklopné přilby. Kabelový mikrofon Pomocí suchého zipu s textilií umístěte mikrofon uvnitř přilby před ústa. Tento typ mikrofonu se hodí spíše pro integrální přilby. Mini konektor na mikrofonu vám umožňuje vybrat si mikrofon, který se nejlépe hodí pro váš typ přilby. Připevnění a odstranění Midland BTCity/BTEva Midland BTCity/BTEva se připevňuje na přilbu jednoduchým zasunutím dolů do zářezů na zvoleném úchytu (buď lepicí podložky, nebo příchytky), kde pak pevně drží díky připevňovací liště v horní části (A). Když chcete Midland BTCity/BTEva vyjmout, jednoduše stiskněte připevňovací lištu a přístroj vytáhněte nahoru. Zapnutí a vypnutí Midland BTCity/BTEva Zapnutí přístroje Stiskněte a asi 3 sekundy podržte tlačítko "Control", až se rozsvítí modrá LED kontrolka. Vypnutí přístroje Stiskněte a asi 3 sekundy podržte současně tlačítka "Control" a "VOL-", až třikrát zabliká červená LED kontrolka. Snižuje se tím možnost, že byste mohli vypnout přístroj nechtěně (zejména pokud máte na rukou těžké rukavice).

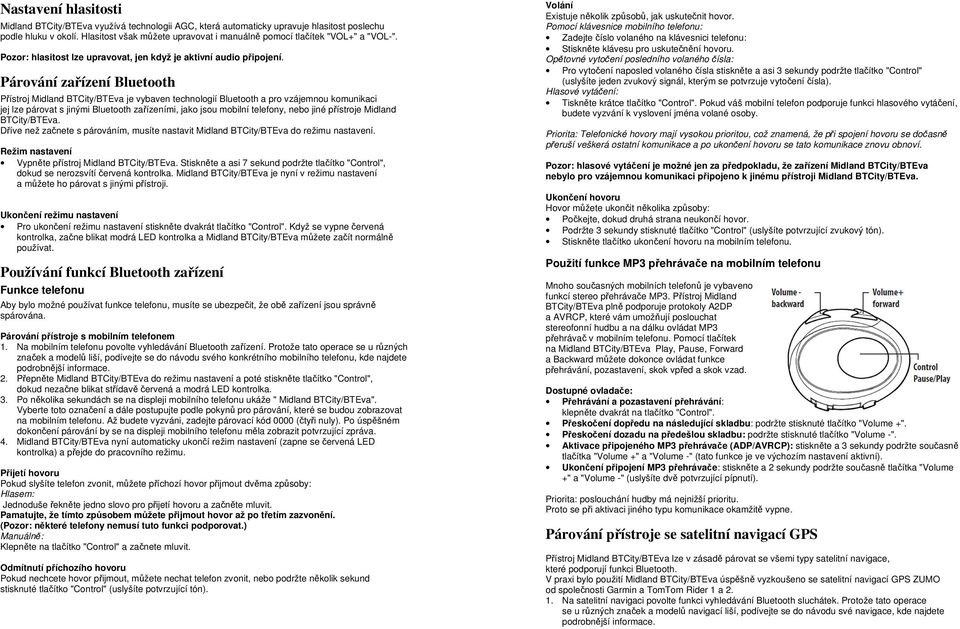

3 Nastavení hlasitosti Midland BTCity/BTEva využívá technologii AGC, která automaticky upravuje hlasitost poslechu podle hluku v okolí. Hlasitost však můžete upravovat i manuálně pomocí tlačítek "VOL+" a "VOL-". Pozor: hlasitost lze upravovat, jen když je aktivní audio připojení. Párování zařízení Bluetooth Přístroj Midland BTCity/BTEva je vybaven technologií Bluetooth a pro vzájemnou komunikaci jej lze párovat s jinými Bluetooth zařízeními, jako jsou mobilní telefony, nebo jiné přístroje Midland Dříve než začnete s párováním, musíte nastavit Midland BTCity/BTEva do režimu nastavení. Režim nastavení Vypněte přístroj Midland Stiskněte a asi 7 sekund podržte tlačítko "Control", dokud se nerozsvítí červená kontrolka. Midland BTCity/BTEva je nyní v režimu nastavení a můžete ho párovat s jinými přístroji. Ukončení režimu nastavení Pro ukončení režimu nastavení stiskněte dvakrát tlačítko "Control". Když se vypne červená kontrolka, začne blikat modrá LED kontrolka a Midland BTCity/BTEva můžete začít normálně používat. Používání funkcí Bluetooth zařízení Funkce telefonu Aby bylo možné používat funkce telefonu, musíte se ubezpečit, že obě zařízení jsou správně spárována. Párování přístroje s mobilním telefonem 1. Na mobilním telefonu povolte vyhledávání Bluetooth zařízení. Protože tato operace se u různých značek a modelů liší, podívejte se do návodu svého konkrétního mobilního telefonu, kde najdete podrobnější informace. 2. Přepněte Midland BTCity/BTEva do režimu nastavení a poté stiskněte tlačítko "Control", dokud nezačne blikat střídavě červená a modrá LED kontrolka. 3. Po několika sekundách se na displeji mobilního telefonu ukáže " Midland BTCity/BTEva". Vyberte toto označení a dále postupujte podle pokynů pro párování, které se budou zobrazovat na mobilním telefonu. Až budete vyzváni, zadejte párovací kód 0000 (čtyři nuly). Po úspěšném dokončení párování by se na displeji mobilního telefonu měla zobrazit potvrzující zpráva. 4. Midland BTCity/BTEva nyní automaticky ukončí režim nastavení (zapne se červená LED kontrolka) a přejde do pracovního režimu. Přijetí hovoru Pokud slyšíte telefon zvonit, můžete příchozí hovor přijmout dvěma způsoby: Hlasem: Jednoduše řekněte jedno slovo pro přijetí hovoru a začněte mluvit. Pamatujte, že tímto způsobem můžete přijmout hovor až po třetím zazvonění. (Pozor: některé telefony nemusí tuto funkci podporovat.) Manuálně: Klepněte na tlačítko "Control" a začnete mluvit. Odmítnutí příchozího hovoru Pokud nechcete hovor přijmout, můžete nechat telefon zvonit, nebo podržte několik sekund stisknuté tlačítko "Control" (uslyšíte potvrzující tón). Volání Existuje několik způsobů, jak uskutečnit hovor. Pomocí klávesnice mobilního telefonu: Zadejte číslo volaného na klávesnici telefonu: Stiskněte klávesu pro uskutečnění hovoru. Opětovné vytočení posledního volaného čísla: Pro vytočení naposled volaného čísla stiskněte a asi 3 sekundy podržte tlačítko "Control" (uslyšíte jeden zvukový signál, kterým se potvrzuje vytočení čísla). Hlasové vytáčení: Tiskněte krátce tlačítko "Control". Pokud váš mobilní telefon podporuje funkci hlasového vytáčení, budete vyzvání k vyslovení jména volané osoby. Priorita: Telefonické hovory mají vysokou prioritou, což znamená, že při spojení hovoru se dočasně přeruší veškerá ostatní komunikace a po ukončení hovoru se tato komunikace znovu obnoví. Pozor: hlasové vytáčení je možné jen za předpokladu, že zařízení Midland BTCity/BTEva nebylo pro vzájemnou komunikaci připojeno k jinému přístroji Midland Ukončení hovoru Hovor můžete ukončit několika způsoby: Počkejte, dokud druhá strana neukončí hovor. Podržte 3 sekundy stisknuté tlačítko "Control" (uslyšíte potvrzující zvukový tón). Stiskněte tlačítko ukončení hovoru na mobilním telefonu. Použití funkce MP3 přehrávače na mobilním telefonu Mnoho současných mobilních telefonů je vybaveno funkcí stereo přehrávače MP3. Přístroj Midland BTCity/BTEva plně podporuje protokoly A2DP a AVRCP, které vám umožňují poslouchat stereofonní hudbu a na dálku ovládat MP3 přehrávač v mobilním telefonu. Pomocí tlačítek na Midland BTCity/BTEva Play, Pause, Forward a Backward můžete dokonce ovládat funkce přehrávání, pozastavení, skok vpřed a skok vzad. Dostupné ovladače: Přehrávání a pozastavení přehrávání: klepněte dvakrát na tlačítko "Control". Přeskočení dopředu na následující skladbu: podržte stisknuté tlačítko "Volume +". Přeskočení dozadu na předešlou skladbu: podržte stisknuté tlačítko "Volume -". Aktivace připojeného MP3 přehrávače (ADP/AVRCP): stiskněte a 3 sekundy podržte současně tlačítka "Volume +" a "Volume -" (tato funkce je ve výchozím nastavení aktivní). Ukončení připojení MP3 přehrávače: stiskněte a 2 sekundy podržte současně tlačítka "Volume +" a "Volume -" (uslyšíte dvě potvrzující pípnutí). Priorita: poslouchání hudby má nejnižší prioritu. Proto se při aktivaci jiného typu komunikace okamžitě vypne. Párování přístroje se satelitní navigací GPS Přístroj Midland BTCity/BTEva lze v zásadě párovat se všemi typy satelitní navigace, které podporují funkci Bluetooth. V praxi bylo použití Midland BTCity/BTEva úspěšně vyzkoušeno se satelitní navigací GPS ZUMO od společnosti Garmin a TomTom Rider 1 a Na satelitní navigaci povolte funkci vyhledávání Bluetooth sluchátek. Protože tato operace se u různých značek a modelů navigací liší, podívejte se do návodu své navigace, kde najdete podrobnější informace.

4 2. Ubezpečte se, že BTCity/BTEva je v režimu nastavení (svítí červená LED kontrolka) a stiskněte tlačítko "Control", dokud nezačne blikat červená a modrá LED kontrolka. 3. Po několika sekundách se na displeji GPS navigace ukáže " Midland BTCity/BTEva". Vyberte toto označení a dále postupujte podle pokynů pro párování, které se budou zobrazovat na GPS navigaci. Až budete vyzváni, zadejte párovací kód 0000 (čtyři nuly). Po úspěšném dokončení párování by se na displeji GPS navigace měla zobrazit potvrzující zpráva. 4. Zařízení Midland BTCity/BTEva se nyní vrátí do režimu nastavení (červená LED kontrolka nepřetržitě svítí) a je připraveno k párování s dalším zařízením. Pokud spárujete BTCity/BTEva se satelitní GPS navigací, nebude možné ho spárovat s mobilním telefonem. Tento problém lze snadno vyřešit spárováním mobilního telefonu přímo se satelitní GPS navigací a poté spárováním navigace s Midland V takovém případě se budou funkce telefonu řídit pomocí GPS navigace. Funkce Interkom Před použitím funkce Interkom se ubezpečte, že oba přístroje BTCity/BTEva jsou zapnuté a že jsou už navzájem spárované. 2 jednotky, které jsou součástí dodávky Midland BTCity/BTEva TWIN jsou už spárovány a připraveny k použití, takže není potřebné provádět další párování. Pokud používáte přístroje, které nejsou součástí stejného balení, nebo byl jeden z BTCity/BTEva zakoupen samostatně, musíte je spárovat, aby bylo možné použít funkci Interkomu. Párování dvou přístrojů BTCity/BTEva 1. Přepněte oba přístroje BTCity/BTEva do režimu nastavení (červená LED kontrolka nepřetržitě svítí). 2. Stiskněte tlačítko "Volume +" na prvním přístroji, dokud nezačne rychle střídavě blikat červená a modrá LED kontrolka. 3. Poté stiskněte tlačítko "Volume -" na druhém přístroji, dokud i na něm nezačne střídavě rychle blikat červená a modrá LED kontrolka. 4. Nyní se oba přístroje pokouší navzájem spárovat. Když je párování úspěšné, zasvítí na 1 sekundu na každém přístroji modrá LED kontrolka a oba přístroje přejdou do režimu nastavení (trvale svítí červená LED kontrolka) a budou čekat na další párování, nebo nastavení. 5. Pokud chcete přístroje použít, ukončete režim nastavení: Klepněte dvakrát na tlačítko "Control". Červená LED kontrolka se vypne a začne blikat modrá LED. Nyní můžete začít používat Interkom Funkci Interkom můžete aktivovat dvěma způsoby: Manuální spuštění: Stiskněte tlačítko "Control" na jednom z přístrojů. Komunikace je aktivována a zůstane aktivní, dokud znovu nestiskněte tlačítko "Control". Při aktivaci funkce Interkom uslyšíte jeden zvukový signál a při vypnutí funkce se ozvou dva zvukové signály. Aktivace hlasem (VOX): Tento způsob aktivace je nastaven jako výchozí. Pro zahájení vzájemné komunikace začněte jednoduše mluvit. Komunikace zůstane aktivní po celou dobu, kdy budete mluvit. Pozor: první aktivace funkce Interkom se musí provést ručně, pomocí tlačítka "Control". Poté bude dostupná aktivace hlasem. Pokud neprobíhá žádná konverzace, funkce Interkom se po 20 sekundách automaticky vypne. Když ji chcete znovu aktivovat, začněte mluvit. Je-li Interkom aktivován hlasem, můžete ho ukončit před uplynutím nastaveného času jedním stisknutím tlačítka "Control". Režim aktivace hlasem můžete vypnout. Postupujte podle pokynů uvedených níže v části "Speciální konfigurace". Priorita: Telefon: Funkce Interkom se během hovoru deaktivuje a po ukončení telefonického hovoru se znovu automaticky aktivuje. Poslech hudby: Když se otevře Interkom, poslech hudby se deaktivuje. GPS navigace: Vzájemná komunikace není možná, když GPS navigace zadává hlasové pokyny. Komunikace však zůstává aktivní a GPS běží na pozadí. Vzdálenost 2 přístroje Midland BTCity/BTEva mohou spolu komunikovat až do maximální vzdálenosti kolem 200 m. Maximální dosah závisí na překážkách, které se mohou vyskytovat v cestě signálu a na natočení hlavy. Resetování všech spárovaných zařízení Občas může být potřebné vymazat všechna propojení, která jsou uložena v Midland BTCity/BTEva (tj. přístroj resetovat). Pokud chcete přístroj resetovat, vypněte BTCity/BTEva a podržte stisknuté tlačítko "Control". Zapne se červená LED kontrolka. Stiskněte a 4 sekundy podržte současně tlačítka "Volume +" a "Volume -". Na 1 sekundu se rozsvítí modrá LED kontrolka. Touto operací se vymažou všechna Bluetooth zařízení uložena v paměti přístroje a můžete začít nové "čisté" párování. Kabelový audio vstup Midland BTCity/BTEva je vybaven rovněž kabelovým audio vstupem (je označen jako AUX), který lze použít pro připojení externího audio zdroje, jako je ipod (nebo jakékoli jiné MP3 zařízení), nebo radiostanice PMR446 pro skupinovou komunikaci, nebo pro zvýšení dosahu. Priorita: kabelový audio vstup má v porovnání s jinými Bluetooth připojeními (včetně Interkomu) nejnižší prioritu, a proto se vždy vypne, když se otevře jiná komunikace přes Bluetooth. Používaní Pod a MP3 přehrávače Poslech hudby Pro poslech hudby z externího zdroje připojte zdroj pomocí audio kabelu, který je součástí dodávky k Hlasitost se upravuje automaticky systémem AGC, takže jediné co musíte udělat, je nastavit hlasitost na ipod (MP3 přehrávači) na úroveň, jenž vám umožní poslech hudby při normální rychlosti. Pozor: nikdy nenastavujte hlasitost MP3 přehrávače na maximum. Rada: Doporučujeme, abyste provedli několik zkoušek nastavení hlasitosti na ipod (MP3 přehrávači) a zvolili si takovou hlasitost, která vám bude vyhovovat při normální rychlosti. Při vyšší rychlosti systém AGC automaticky zvýší hlasitost. Zapamatujte si toto nastavení pro své příští cesty. Pozor: ovladače hlasitosti "Volume +" a "Volume -" nelze používat pro nastavení hlasitosti audio zdroje (např. MP3 přehrávače), který je připojený kabelem. Aktivace a deaktivace kabelového vstupu Aktivace: klepněte 2x na tlačítko "Control" (uslyšíte jeden zvukový potvrzující signál). Deaktivace: klepněte 2x na tlačítko "Control" (uslyšíte dva zvukové potvrzující signály). Pozor: tato funkce je dostupná, pouze za předpokladu, že není aktivní přehrávání hudby přes Bluetooth. Interkom a GPS Když je zařízení BTCity/BTEva připojeno k GPS, nelze během hovoru GPS používat funkci Interkom. To samé platí, když přijmete telefonický hovor přes GPS. V průběhu telefonického hovoru můžete Interkom ukončit jedním stisknutím tlačítka "Control".

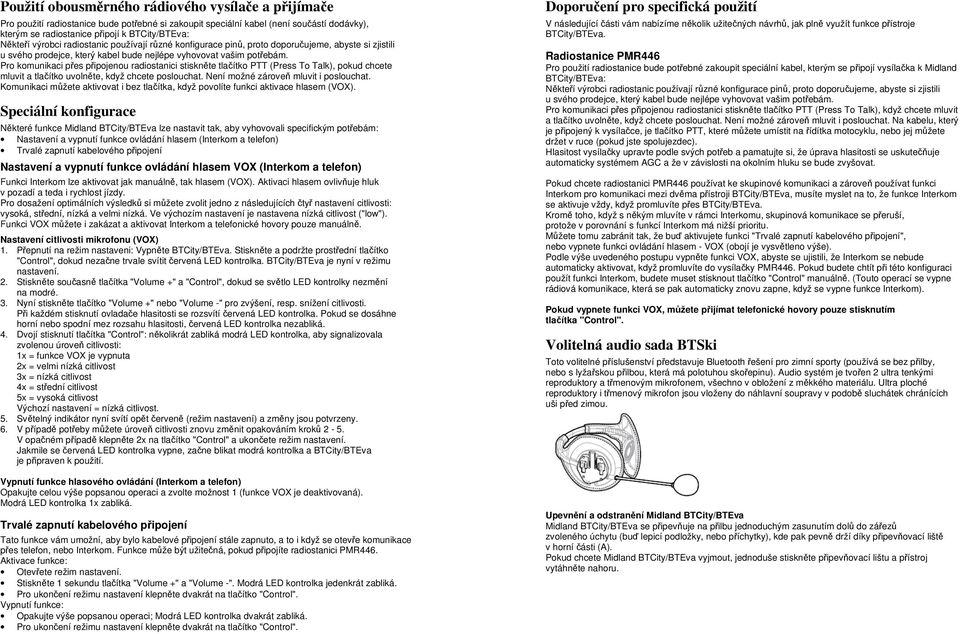

5 Použití obousměrného rádiového vysílače a přijímače Pro použití radiostanice bude potřebné si zakoupit speciální kabel (není součástí dodávky), kterým se radiostanice připojí k BTCity/BTEva: Někteří výrobci radiostanic používají různé konfigurace pinů, proto doporučujeme, abyste si zjistili u svého prodejce, který kabel bude nejlépe vyhovovat vašim potřebám. Pro komunikaci přes připojenou radiostanici stiskněte tlačítko PTT (Press To Talk), pokud chcete mluvit a tlačítko uvolněte, když chcete poslouchat. Není možné zároveň mluvit i poslouchat. Komunikaci můžete aktivovat i bez tlačítka, když povolíte funkci aktivace hlasem (VOX). Speciální konfigurace Některé funkce Midland BTCity/BTEva lze nastavit tak, aby vyhovovali specifickým potřebám: Nastavení a vypnutí funkce ovládání hlasem (Interkom a telefon) Trvalé zapnutí kabelového připojení Nastavení a vypnutí funkce ovládání hlasem VOX (Interkom a telefon) Funkci Interkom lze aktivovat jak manuálně, tak hlasem (VOX). Aktivaci hlasem ovlivňuje hluk v pozadí a teda i rychlost jízdy. Pro dosažení optimálních výsledků si můžete zvolit jedno z následujících čtyř nastavení citlivosti: vysoká, střední, nízká a velmi nízká. Ve výchozím nastavení je nastavena nízká citlivost ("low"). Funkci VOX můžete i zakázat a aktivovat Interkom a telefonické hovory pouze manuálně. Nastavení citlivosti mikrofonu (VOX) 1. Přepnutí na režim nastaveni: Vypněte Stiskněte a podržte prostřední tlačítko "Control", dokud nezačne trvale svítit červená LED kontrolka. BTCity/BTEva je nyní v režimu nastavení. 2. Stiskněte současně tlačítka "Volume +" a "Control", dokud se světlo LED kontrolky nezmění na modré. 3. Nyní stiskněte tlačítko "Volume +" nebo "Volume -" pro zvýšení, resp. snížení citlivosti. Při každém stisknutí ovladače hlasitosti se rozsvítí červená LED kontrolka. Pokud se dosáhne horní nebo spodní mez rozsahu hlasitosti, červená LED kontrolka nezabliká. 4. Dvojí stisknutí tlačítka "Control": několikrát zabliká modrá LED kontrolka, aby signalizovala zvolenou úroveň citlivosti: 1x = funkce VOX je vypnuta 2x = velmi nízká citlivost 3x = nízká citlivost 4x = střední citlivost 5x = vysoká citlivost Výchozí nastavení = nízká citlivost. 5. Světelný indikátor nyní svítí opět červeně (režim nastavení) a změny jsou potvrzeny. 6. V případě potřeby můžete úroveň citlivosti znovu změnit opakováním kroků 2-5. V opačném případě klepněte 2x na tlačítko "Control" a ukončete režim nastavení. Jakmile se červená LED kontrolka vypne, začne blikat modrá kontrolka a BTCity/BTEva je připraven k použití. Vypnutí funkce hlasového ovládání (Interkom a telefon) Opakujte celou výše popsanou operaci a zvolte možnost 1 (funkce VOX je deaktivovaná). Modrá LED kontrolka 1x zabliká. Trvalé zapnutí kabelového připojení Tato funkce vám umožní, aby bylo kabelové připojení stále zapnuto, a to i když se otevře komunikace přes telefon, nebo Interkom. Funkce může být užitečná, pokud připojíte radiostanici PMR446. Aktivace funkce: Otevřete režim nastavení. Stiskněte 1 sekundu tlačítka "Volume +" a "Volume -". Modrá LED kontrolka jedenkrát zabliká. Pro ukončení režimu nastavení klepněte dvakrát na tlačítko "Control". Vypnutí funkce: Opakujte výše popsanou operaci; Modrá LED kontrolka dvakrát zabliká. Pro ukončení režimu nastavení klepněte dvakrát na tlačítko "Control". Doporučení pro specifická použití V následující části vám nabízíme několik užitečných návrhů, jak plně využít funkce přístroje Radiostanice PMR446 Pro použití radiostanice bude potřebné zakoupit speciální kabel, kterým se připojí vysílačka k Midland BTCity/BTEva: Někteří výrobci radiostanic používají různé konfigurace pinů, proto doporučujeme, abyste si zjistili u svého prodejce, který kabel bude nejlépe vyhovovat vašim potřebám. Pro komunikaci přes připojenou radiostanici stiskněte tlačítko PTT (Press To Talk), když chcete mluvit a tlačítko uvolněte, když chcete poslouchat. Není možné zároveň mluvit i poslouchat. Na kabelu, který je připojený k vysílačce, je tlačítko PTT, které můžete umístit na řídítka motocyklu, nebo jej můžete držet v ruce (pokud jste spolujezdec). Hlasitost vysílačky upravte podle svých potřeb a pamatujte si, že úprava hlasitosti se uskutečňuje automaticky systémem AGC a že v závislosti na okolním hluku se bude zvyšovat. Pokud chcete radiostanici PMR446 používat ke skupinové komunikaci a zároveň používat funkci Interkom pro komunikaci mezi dvěma přístroji BTCity/BTEva, musíte myslet na to, že funkce Interkom se aktivuje vždy, když promluvíte přes Kromě toho, když s někým mluvíte v rámci Interkomu, skupinová komunikace se přeruší, protože v porovnání s funkcí Interkom má nižší prioritu. Můžete tomu zabránit tak, že buď aktivujete funkci "Trvalé zapnutí kabelového připojení", nebo vypnete funkci ovládání hlasem - VOX (obojí je vysvětleno výše). Podle výše uvedeného postupu vypněte funkci VOX, abyste se ujistili, že Interkom se nebude automaticky aktivovat, když promluvíte do vysílačky PMR446. Pokud budete chtít při této konfiguraci použít funkci Interkom, budete muset stisknout tlačítko "Control" manuálně. (Touto operací se vypne rádiová komunikace, která se pak automaticky znovu zapne, když se vypne funkce Interkom). Pokud vypnete funkci VOX, můžete přijímat telefonické hovory pouze stisknutím tlačítka "Control". Volitelná audio sada BTSki Toto volitelné příslušenství představuje Bluetooth řešení pro zimní sporty (používá se bez přilby, nebo s lyžařskou přilbou, která má polotuhou skořepinu). Audio systém je tvořen 2 ultra tenkými reproduktory a třmenovým mikrofonem, všechno v obložení z měkkého materiálu. Ultra ploché reproduktory i třmenový mikrofon jsou vloženy do náhlavní soupravy v podobě sluchátek chránících uši před zimou. Upevnění a odstranění Midland BTCity/BTEva Midland BTCity/BTEva se připevňuje na přilbu jednoduchým zasunutím dolů do zářezů zvoleného úchytu (buď lepicí podložky, nebo příchytky), kde pak pevně drží díky připevňovací liště v horní části (A). Pokud chcete Midland BTCity/BTEva vyjmout, jednoduše stiskněte připevňovací lištu a přístroj vytáhněte nahoru.

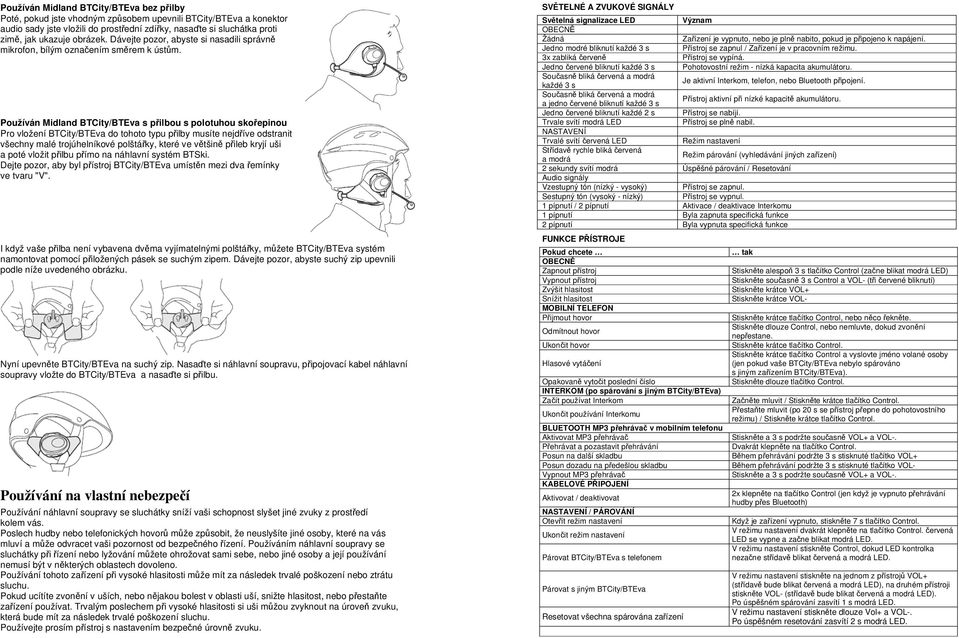

6 Používán Midland BTCity/BTEva bez přilby Poté, pokud jste vhodným způsobem upevnili BTCity/BTEva a konektor audio sady jste vložili do prostřední zdířky, nasaďte si sluchátka proti zimě, jak ukazuje obrázek. Dávejte pozor, abyste si nasadili správně mikrofon, bílým označením směrem k ústům. Používán Midland BTCity/BTEva s přilbou s polotuhou skořepinou Pro vložení BTCity/BTEva do tohoto typu přilby musíte nejdříve odstranit všechny malé trojúhelníkové polštářky, které ve většině přileb kryjí uši a poté vložit přilbu přímo na náhlavní systém BTSki. Dejte pozor, aby byl přístroj BTCity/BTEva umístěn mezi dva řemínky ve tvaru "V". I když vaše přilba není vybavena dvěma vyjímatelnými polštářky, můžete BTCity/BTEva systém namontovat pomocí přiložených pásek se suchým zipem. Dávejte pozor, abyste suchý zip upevnili podle níže uvedeného obrázku. Nyní upevněte BTCity/BTEva na suchý zip. Nasaďte si náhlavní soupravu, připojovací kabel náhlavní soupravy vložte do BTCity/BTEva a nasaďte si přilbu. Používání na vlastní nebezpečí Používání náhlavní soupravy se sluchátky sníží vaši schopnost slyšet jiné zvuky z prostředí kolem vás. Poslech hudby nebo telefonických hovorů může způsobit, že neuslyšíte jiné osoby, které na vás mluví a může odvracet vaši pozornost od bezpečného řízení. Používáním náhlavní soupravy se sluchátky při řízení nebo lyžování můžete ohrožovat sami sebe, nebo jiné osoby a její používání nemusí být v některých oblastech dovoleno. Používání tohoto zařízení při vysoké hlasitosti může mít za následek trvalé poškození nebo ztrátu sluchu. Pokud ucítíte zvonění v uších, nebo nějakou bolest v oblasti uší, snižte hlasitost, nebo přestaňte zařízení používat. Trvalým poslechem při vysoké hlasitosti si uši můžou zvyknout na úroveň zvuku, která bude mít za následek trvalé poškození sluchu. Používejte prosím přístroj s nastavením bezpečné úrovně zvuku. SVĚTELNÉ A ZVUKOVÉ SIGNÁLY Světelná signalizace LED Význam OBECNĚ Žádná Zařízení je vypnuto, nebo je plně nabito, pokud je připojeno k napájení. Jedno modré bliknutí každé 3 s Přístroj se zapnul / Zařízení je v pracovním režimu. 3x zabliká červeně Přístroj se vypíná. Jedno červené bliknutí každé 3 s Pohotovostní režim - nízká kapacita akumulátoru. Současně bliká červená a modrá každé 3 s Je aktivní Interkom, telefon, nebo Bluetooth připojení. Současně bliká červená a modrá a jedno červené bliknutí každé 3 s Přístroj aktivní při nízké kapacitě akumulátoru. Jedno červené bliknutí každé 2 s Přístroj se nabíjí. Trvale svítí modrá LED Přístroj se plně nabil. NASTAVENÍ Trvalé svítí červená LED Režim nastavení Střídavě rychle bliká červená a modrá Režim párování (vyhledávání jiných zařízení) 2 sekundy svítí modrá Úspěšné párování / Resetování Audio signály Vzestupný tón (nízký - vysoký) Přístroj se zapnul. Sestupný tón (vysoký - nízký) Přístroj se vypnul. 1 pípnutí / 2 pípnutí Aktivace / deaktivace Interkomu 1 pípnutí Byla zapnuta specifická funkce 2 pípnutí Byla vypnuta specifická funkce FUNKCE PŘÍSTROJE Pokud chcete tak OBECNĚ Zapnout přístroj Stiskněte alespoň 3 s tlačítko Control (začne blikat modrá LED) Vypnout přístroj Stiskněte současně 3 s Control a VOL- (tři červené bliknutí) Zvýšit hlasitost Stiskněte krátce VOL+ Snížit hlasitost Stiskněte krátce VOL- MOBILNÍ TELEFON Přijmout hovor Stiskněte krátce tlačítko Control, nebo něco řekněte. Odmítnout hovor Stiskněte dlouze Control, nebo nemluvte, dokud zvonění nepřestane. Ukončit hovor Stiskněte krátce tlačítko Control. Stiskněte krátce tlačítko Control a vyslovte jméno volané osoby Hlasové vytáčení (jen pokud vaše BTCity/BTEva nebylo spárováno s jiným zařízením BTCity/BTEva). Opakovaně vytočit poslední číslo Stiskněte dlouze tlačítko Control. INTERKOM (po spárování s jiným BTCity/BTEva) Začít používat Interkom Začněte mluvit / Stiskněte krátce tlačítko Control. Ukončit používání Interkomu Přestaňte mluvit (po 20 s se přístroj přepne do pohotovostního režimu) / Stiskněte krátce tlačítko Control. BLUETOOTH MP3 přehrávač v mobilním telefonu Aktivovat MP3 přehrávač Stiskněte a 3 s podržte současně VOL+ a VOL-. Přehrávat a pozastavit přehrávání Dvakrát klepněte na tlačítko Control. Posun na další skladbu Během přehrávání podržte 3 s stisknuté tlačítko VOL+ Posun dozadu na předešlou skladbu Během přehrávání podržte 3 s stisknuté tlačítko VOL- Vypnout MP3 přehrávač Stiskněte a 3 s podržte současně VOL+ a VOL-. KABELOVÉ PŘIPOJENÍ Aktivovat / deaktivovat 2x klepněte na tlačítko Control (jen když je vypnuto přehrávání hudby přes Bluetooth) NASTAVENÍ / PÁROVÁNÍ Otevřít režim nastavení Když je zařízení vypnuto, stiskněte 7 s tlačítko Control. Ukončit režim nastavení V režimu nastavení dvakrát klepněte na tlačítko Control. červená LED se vypne a začne blikat modrá LED. V režimu nastavení stiskněte Control, dokud LED kontrolka Párovat BTCity/BTEva s telefonem nezačne střídavě blikat červená a modrá LED. Párovat s jiným BTCity/BTEva Resetovat všechna spárována zařízení V režimu nastavení stiskněte na jednom z přístrojů VOL+ (střídavě bude blikat červená a modrá LED), na druhém přístroji stiskněte VOL- (střídavě bude blikat červená a modrá LED). Po úspěšném spárování zasvítí 1 s modrá LED. V režimu nastavení stiskněte dlouze Vol+ a VOL-. Po úspěšném resetování zasvítí 2 s modrá LED.

7 SPECIÁLNÍ KONFIGURACE Změnit citlivost VOX, nebo ukončit funkci Funkce trvale aktivního kabelového připojení V režimu nastavení stiskněte současně tlačítka "Volume +" a "Control" (svítí modrá LED). Nyní stiskněte Vol+ a VOLpro zvýšení, resp. snížení citlivosti. 2x klepněte na tlačítko Control, aby indikátor ukázal stav VOX. Vraťte se do režimu nastavení (svítí červená LED. Stav VOX (modrá LED blikne): Jedenkrát = funkce VOX je vypnuta Dvakrát = velmi nízká citlivost Třikrát = nízká citlivost Čtyřikrát = střední citlivost Pětkrát = vysoká citlivost Aktivace: V režimu nastavení stiskněte 1 sekundu tlačítka Vol+ a VOL-. Jedenkrát blikne modrá LED. Vypnutí: Opakujte výše uvedenou operaci; nyní modrá LED blikne dvakrát. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Záruka Na Intercom Midland BTCity Single poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/3/2016
