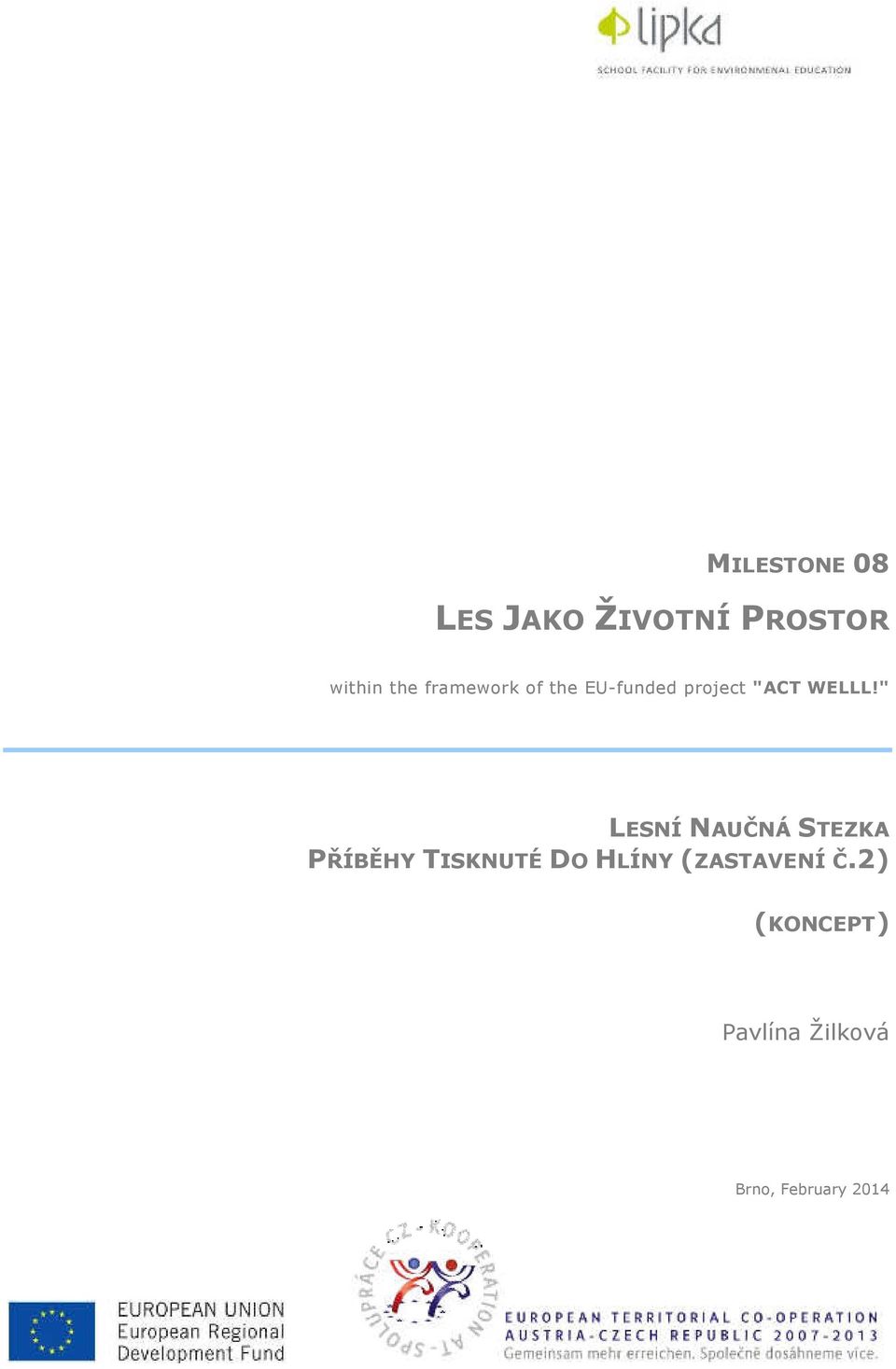

1 MILESTONE 08 LES JAKO ŽIVOTNÍ PROSTOR within the framework of the EU-funded project "ACT WELLL!" LESNÍ NAUČNÁ STEZKA PŘÍBĚHY TISKNUTÉ DO HLÍNY (ZASTAVENÍ Č.2) (KONCEPT) Pavlína Žilková Brno, February 2014

2 LIPKA-ŠKOLSKÉ ZAŘÍZENÍ PRO ENVIRONMENTÁLNÍ VZDĚLÁVÁNÍ Lipová 20, Brno MILESTONE 08 LES JAKO ŽIVOTNÍ PROSTOR within the framework of the EU-funded project "ACT WELLL!" LESNÍ NAUČNÁ STEZKA PŘÍBĚHY TISKNUTÉ DO HLÍNY (ZASTAVENÍ Č.2) (KONCEPT) OBSAH 3 ÚVODNÍ ÚDAJE 6 - TECHNICKÉ ŘEŠENÍ 17 - OBSAHOVÉ ŘEŠENÍ Žilková February '

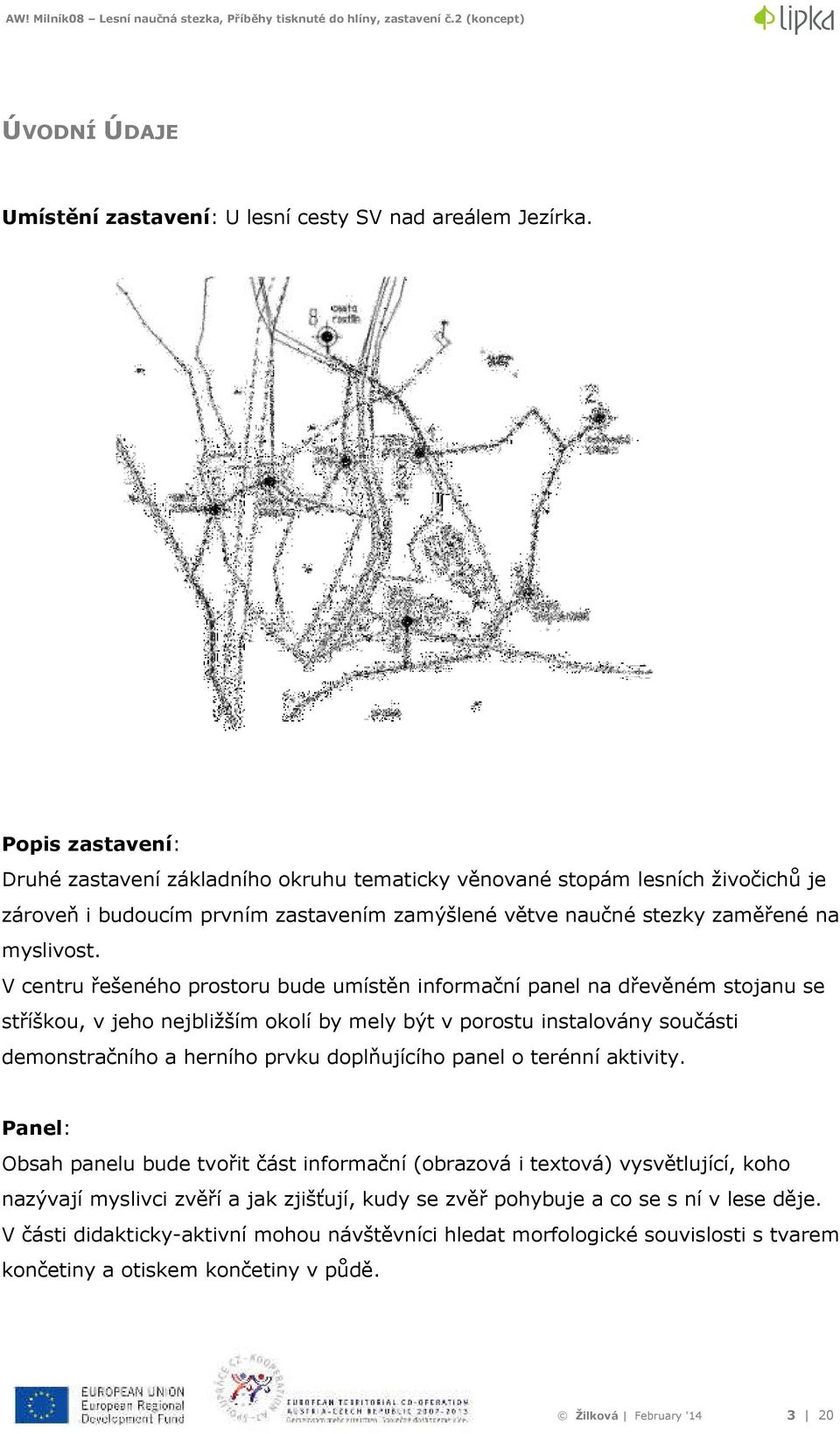

3 ÚVODNÍ ÚDAJE Umístění zastavení: U lesní cesty SV nad areálem Jezírka. Popis zastavení: Druhé zastavení základního okruhu tematicky věnované stopám lesních živočichů je zároveň i budoucím prvním zastavením zamýšlené větve naučné stezky zaměřené na myslivost. V centru řešeného prostoru bude umístěn informační panel na dřevěném stojanu se stříškou, v jeho nejbližším okolí by mely být v porostu instalovány součásti demonstračního a herního prvku doplňujícího panel o terénní aktivity. Panel: Obsah panelu bude tvořit část informační (obrazová i textová) vysvětlující, koho nazývají myslivci zvěří a jak zjišťují, kudy se zvěř pohybuje a co se s ní v lese děje. V části didakticky-aktivní mohou návštěvníci hledat morfologické souvislosti s tvarem končetiny a otiskem končetiny v půdě. Žilková February '

4 Budou zde zobrazeny končetiny některých lesních živočichu (s drápky, párátky, kopýtky ) a na podložce umístěny odlitky stop, které tyto končetiny vytvořily. Odlitky budou připevněny ocelovým lankem a návštěvníci je budou přikládat do otvoru pod obrázky končetin. Kontrola správnosti bude ze zadní strany panelu shoda grafických značek. K obrázku končetiny bude přiložen též obrázek živočicha samotného. Demonstrační a herní prvek: Doprovodným prvkem tohoto zastavení budou betonové odlitky stop živočichů umístěné v terénu tak, aby vytvářely příběhy otisknuté tlapkami v okolí panelu. Návštěvníci pak mohou jít po stopách a zjišťovat, kudy hopkal zajíc, kde běžela liška, dohadovat se, co se asi mohlo stát, když se liška se zajícem potkala... Druhým demonstračním prvkem bude zvířecí doskočiště: rozběhová dráha, odrazová Žilková February '

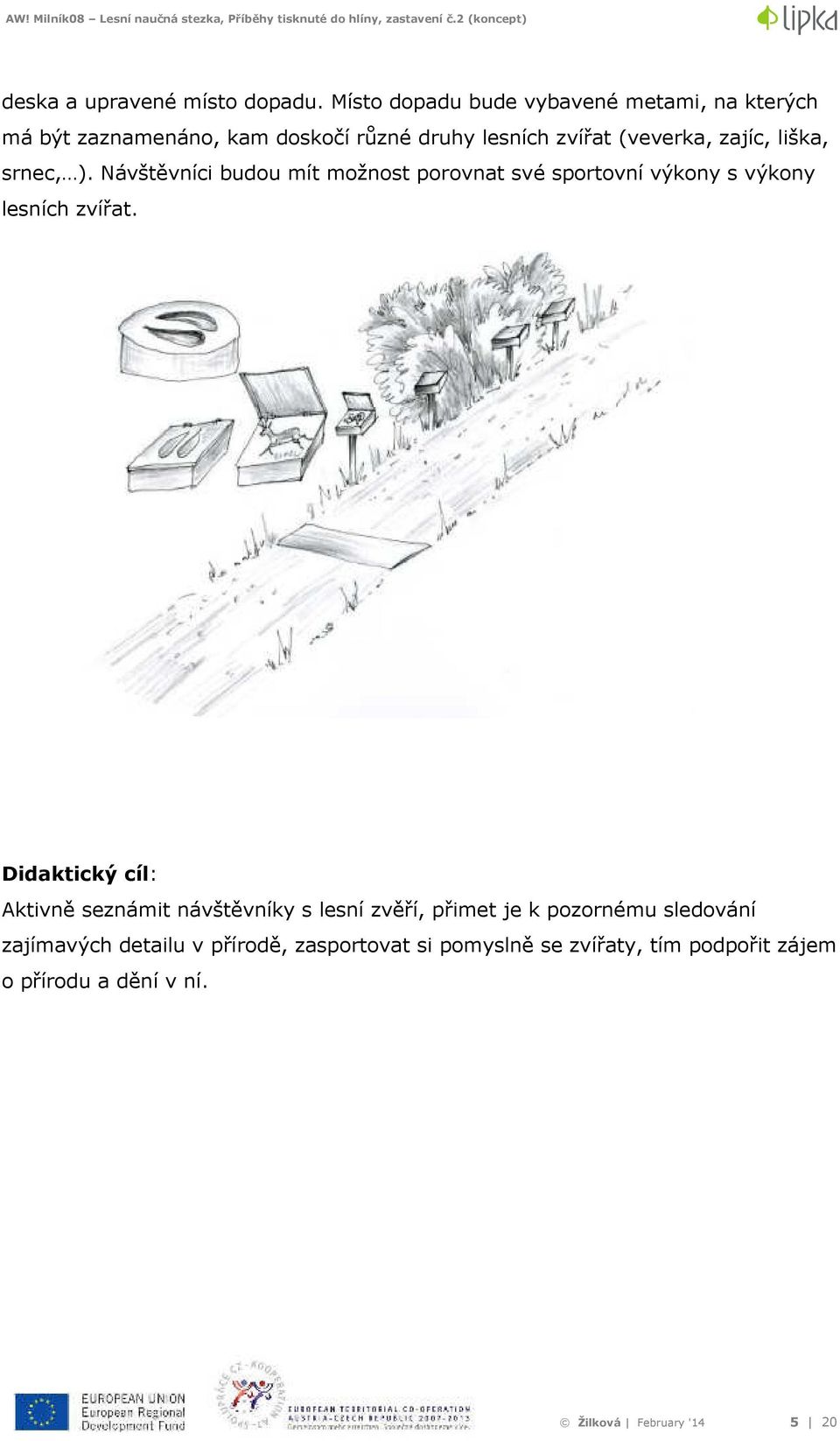

5 deska a upravené místo dopadu. Místo dopadu bude vybavené metami, na kterých má být zaznamenáno, kam doskočí různé druhy lesních zvířat (veverka, zajíc, liška, srnec, ). Návštěvníci budou mít možnost porovnat své sportovní výkony s výkony lesních zvířat. Didaktický cíl: Aktivně seznámit návštěvníky s lesní zvěří, přimet je k pozornému sledování zajímavých detailu v přírodě, zasportovat si pomyslně se zvířaty, tím podpořit zájem o přírodu a dění v ní. Žilková February '

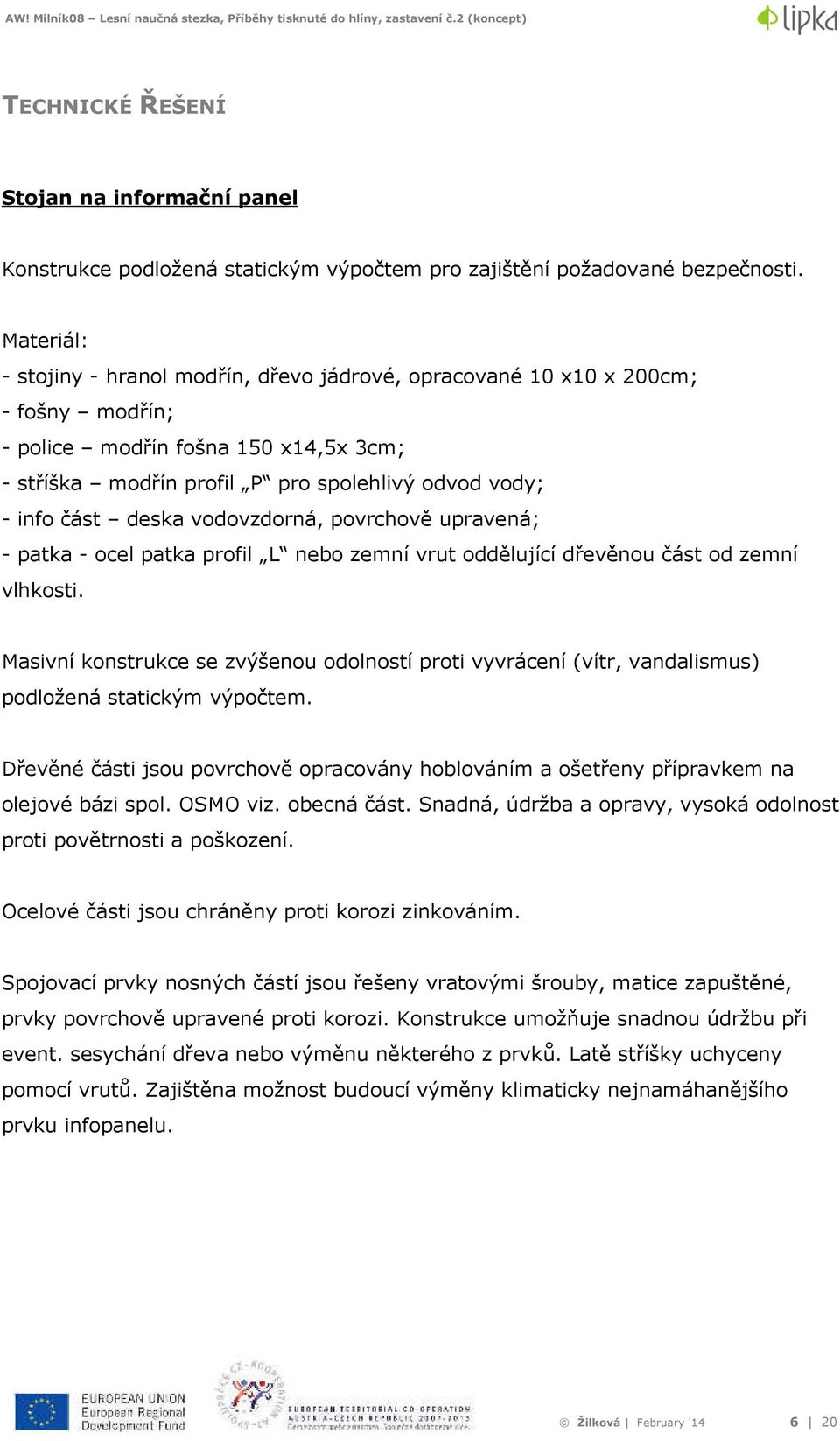

6 TECHNICKÉ ŘEŠENÍ Stojan na informační panel Konstrukce podložená statickým výpočtem pro zajištění požadované bezpečnosti. Materiál: - stojiny - hranol modřín, dřevo jádrové, opracované 10 x10 x 200cm; - fošny modřín; - police modřín fošna 150 x14,5x 3cm; - stříška modřín profil P pro spolehlivý odvod vody; - info část deska vodovzdorná, povrchově upravená; - patka - ocel patka profil L nebo zemní vrut oddělující dřevěnou část od zemní vlhkosti. Masivní konstrukce se zvýšenou odolností proti vyvrácení (vítr, vandalismus) podložená statickým výpočtem. Dřevěné části jsou povrchově opracovány hoblováním a ošetřeny přípravkem na olejové bázi spol. OSMO viz. obecná část. Snadná, údržba a opravy, vysoká odolnost proti povětrnosti a poškození. Ocelové části jsou chráněny proti korozi zinkováním. Spojovací prvky nosných částí jsou řešeny vratovými šrouby, matice zapuštěné, prvky povrchově upravené proti korozi. Konstrukce umožňuje snadnou údržbu při event. sesychání dřeva nebo výměnu některého z prvků. Latě stříšky uchyceny pomocí vrutů. Zajištěna možnost budoucí výměny klimaticky nejnamáhanějšího prvku infopanelu. Žilková February '

7 Žilková February '

8 Žilková February '

9 Žilková February '

10 Didakticky-aktivní část panelu V didakticko-herní části budou vyříznuté otvory o průměru 12 cm, nad každým otvorem bude umístěný obrázek nohy zvířete a jeho silueta, obrázek bude mít rozměry cca 12x12 cm. Pod otvory na vsunutí odlitků bude polička na odložení odlitků šířka poličky 14,5 cm. Stopy pro informační panel budou odlity z rychle tuhnoucího betonu s vysokou pevností BN 30 s rychlým nárůstem pevnosti, zvýšenou vodotěsností a odolností vůči agresivnímu prostředí. Určené pro extrémně namáhané konstrukce a plochy, apod. Zajištěny proti odcizení budou ocelovým lankem v plastovém obalu ukotveném v odlitku stopy a v infopanelu. To bude současně sloužit i k zajištění proti pádu odlitku a jako ochrana před zraněním. Hrany odlitku budou zabroušeny z důvodu ochrany před poraněním. Na rubu budou odlitky označeny v souladu s odpovídajícími okénky didaktické části infopanelu. Tabulky s tiskem: - tabulky vyrobeny z FeZn podkladového plechu tl.1mm s pozinkovanou vrstvou 275g/m² - samolepící folie polymerická s digitálním solventním tiskem a laminací. Co je třeba zajistit: Připravit 7 odlitků stop, půjde o stejné stopy jako v demonstračním a herním prvku, odlité do kruhového oválu o průměru 12 cm. POZOR! Nutno zajistit, aby ovály s odlitky sedly do odpovídajících otvorů v panelu!!! Každý odlitek je také nutné ukotvit k panelu či poličce pomocí ocelového lanka, aby je nebylo možné odcizit. Každý odlitek bude ze spodní strany opatřený kontrolní značkou, stejnou značkou bude označený ze zadní strany panelu otvor, do kterého daný odlitek patří kontrola Žilková February '

11 správnosti přiřazení. Značky je potřeba aplikovat tak, aby byly odolné dlouhodobému zacházení např. mohou být vyrýpnuté konzultace se Zadavatelem nebo GP. Graficky zpracované obrázky k jednotlivým odlitkům stop dodá GP. Předpokládané rozměry jednotlivých obrázků 10x10 cm. Zhotovitel: - připraví 7 odlitků stop totožných s odlitky v demonstračním prvku, avšak v kruhovém oválu o průměru 12 cm - připraví tisk a laminaci + kašírování na podklad (dibond) pro 7 ks obrázků, které dodá v digitální podobě GP - ukotví odlitky a popisy do vymezené části panelu konzultovat s GP - opatří odlitky značkou ze spodní strany, stejnými značkami označí panel ze zadní strany u odpovídajících otvorů konzultace s GP Žilková February '

12 Demonstrační a herní prvek Stopy odlitky betonové, včetně ukotvení 500 ks, 7 druhů, 20cm Stopy pro informační panel budou odlity z rychle tuhnoucího betonu s vysokou pevností BN 30 s rychlým nárůstem pevnosti, zvýšenou vodotěsností a odolností vůči agresivnímu prostředí. Určené pro extrémně namáhané konstrukce a plochy, apod. Zajištěny proti odcizení budou ocelovým lankem, kotvou nebo trnem ukotveném v odlitku stopy v závislosti na pevnosti podloží. Horní hrany odlitku budou zabroušeny z důvodu ochrany před poraněním. Doskočiště odrazová fošna 1m x 20cm dub nebo akát, jádrové dřevo, povrchově upravené přípravkem OSMO na bázi oleje. Upravené a vyrovnané doskočiště. Stojany se živočichy k doskočišti: 7 ks, konstrukce: kůl akát 1m, zatlučený do země, podle požadavku buď v přírodním stavu nebo může být zbaven kůry a povrchově ošetřen nebo opracován a ošetřen; info deska dvojitá s pantem z nerezavějící oceli, modřín, povrchově opracovaný a upravený přípravkem OSMO na bázi oleje. Stojany budou umístěny v takové vzdálenosti od dráhy doskočiště, aby nemohlo dojít ke zranění dětí. Rohy informačních desek budou z důvodu bezpečnosti zaobleny. Tabulky s tiskem: - tabulky vyrobeny z FeZn podkladového plechu tl.1mm s pozinkovanou vrstvou 275g/m²; - samolepící folie polymerická s digitálním solventním tiskem a laminací. Žilková February '

13 Co je třeba zajistit: 500 ks betonových odlitků stop pro 7 živočichů Odlitky budou opatřeny kovovou kotvou, která po zatlučení do země zabrání vytržení a odcizení odlitku. Navržené řešení možné pozměnit při zachování funkčnosti po konzultaci se Zadavatelem. Budou použity odlitky stop těchto živočichů: - liška, zajíc, srnec, veverka, bažant, prase divoké, jezevec Předlohy k odlití zajistí Zadavatel. Zhotovitel zajistí montáž odlitků v terénu, přesné rozmístění stop však určí Zadavatel. Je potřeba upravit místo v terénu pro doskočiště dle domluvy se Zadavatelem a opatřit jej odrazovou deskou. Doskočiště bude na boční straně opatřené stojany (nákres viz Příloha), které vyznačí místo doskoku vybraných živočichů. Živočichové budou ve většině případů totožní s původci stop, avšak výsledný výběr bude dodán Zhotovitelem nebo GP. Podstavec stojanu bude tvořen stromovou kulatinou s kůrou či bez ní, ideálně akátem, kotvený do země dle nároku na trvanlivost. Horní část podstavce bude šikmo seříznutá, na ní informační deska s víkem na pantu opatřená obrázky jedním na horní straně víka, druhým uvnitř. Obrázky v digitální podobě dodá GP. Umístění stojanů v rámci doskočiště nutno konzultovat se Zadavatelem. Zhotovitel zajistí: ks betonových odlitků s kotvou - montáž stop v terénu - doskočiště s odrazovou deskou - 7 ks stojanů k doskočišti - připraví tisk a laminaci + kašírování na podklad (dibond) pro 14 ks obrázků, které dodá v digitální podobě GP - kompletaci a montáž stojanů k doskočišti Žilková February '

14 Žilková February '

15 Žilková February '

16 Žilková February '

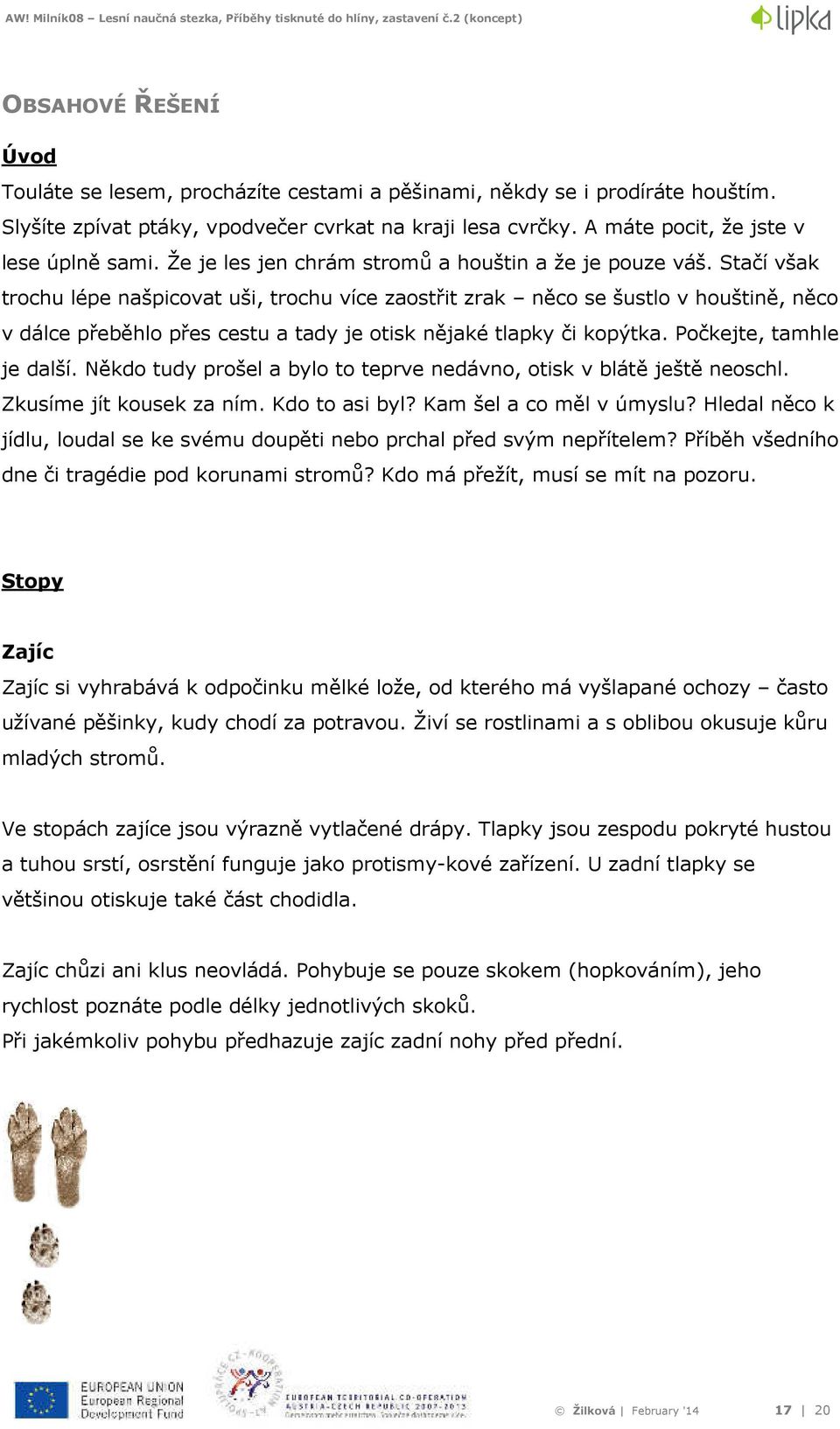

17 OBSAHOVÉ ŘEŠENÍ Úvod Touláte se lesem, procházíte cestami a pěšinami, někdy se i prodíráte houštím. Slyšíte zpívat ptáky, vpodvečer cvrkat na kraji lesa cvrčky. A máte pocit, že jste v lese úplně sami. Že je les jen chrám stromů a houštin a že je pouze váš. Stačí však trochu lépe našpicovat uši, trochu více zaostřit zrak něco se šustlo v houštině, něco v dálce přeběhlo přes cestu a tady je otisk nějaké tlapky či kopýtka. Počkejte, tamhle je další. Někdo tudy prošel a bylo to teprve nedávno, otisk v blátě ještě neoschl. Zkusíme jít kousek za ním. Kdo to asi byl? Kam šel a co měl v úmyslu? Hledal něco k jídlu, loudal se ke svému doupěti nebo prchal před svým nepřítelem? Příběh všedního dne či tragédie pod korunami stromů? Kdo má přežít, musí se mít na pozoru. Stopy Zajíc Zajíc si vyhrabává k odpočinku mělké lože, od kterého má vyšlapané ochozy často užívané pěšinky, kudy chodí za potravou. Živí se rostlinami a s oblibou okusuje kůru mladých stromů. Ve stopách zajíce jsou výrazně vytlačené drápy. Tlapky jsou zespodu pokryté hustou a tuhou srstí, osrstění funguje jako protismy-kové zařízení. U zadní tlapky se většinou otiskuje také část chodidla. Zajíc chůzi ani klus neovládá. Pohybuje se pouze skokem (hopkováním), jeho rychlost poznáte podle délky jednotlivých skoků. Při jakémkoliv pohybu předhazuje zajíc zadní nohy před přední. Žilková February '

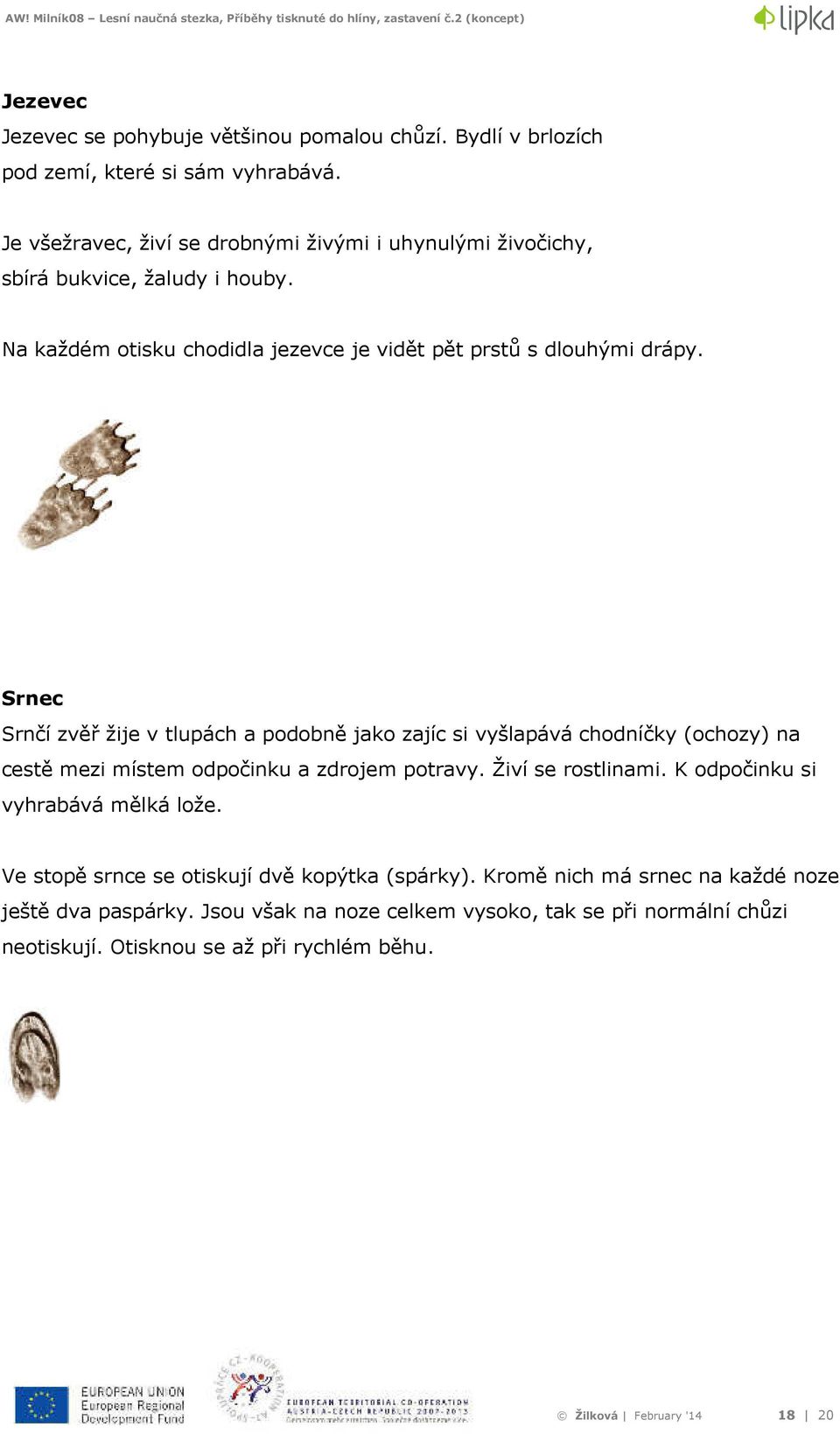

18 Jezevec Jezevec se pohybuje většinou pomalou chůzí. Bydlí v brlozích pod zemí, které si sám vyhrabává. Je všežravec, živí se drobnými živými i uhynulými živočichy, sbírá bukvice, žaludy i houby. Na každém otisku chodidla jezevce je vidět pět prstů s dlouhými drápy. Srnec Srnčí zvěř žije v tlupách a podobně jako zajíc si vyšlapává chodníčky (ochozy) na cestě mezi místem odpočinku a zdrojem potravy. Živí se rostlinami. K odpočinku si vyhrabává mělká lože. Ve stopě srnce se otiskují dvě kopýtka (spárky). Kromě nich má srnec na každé noze ještě dva paspárky. Jsou však na noze celkem vysoko, tak se při normální chůzi neotiskují. Otisknou se až při rychlém běhu. Žilková February '

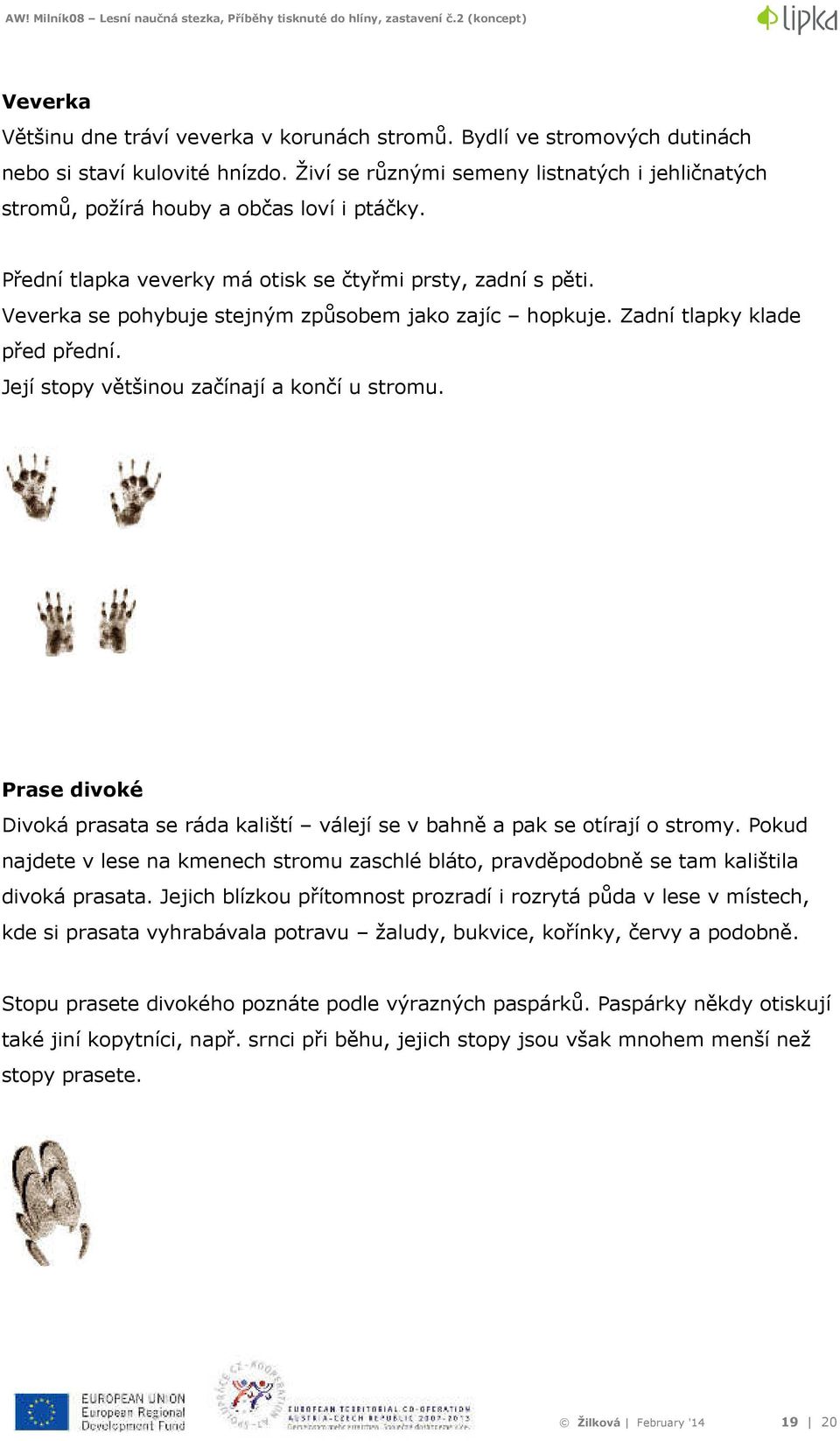

19 Veverka Většinu dne tráví veverka v korunách stromů. Bydlí ve stromových dutinách nebo si staví kulovité hnízdo. Živí se různými semeny listnatých i jehličnatých stromů, požírá houby a občas loví i ptáčky. Přední tlapka veverky má otisk se čtyřmi prsty, zadní s pěti. Veverka se pohybuje stejným způsobem jako zajíc hopkuje. Zadní tlapky klade před přední. Její stopy většinou začínají a končí u stromu. Prase divoké Divoká prasata se ráda kaliští válejí se v bahně a pak se otírají o stromy. Pokud najdete v lese na kmenech stromu zaschlé bláto, pravděpodobně se tam kalištila divoká prasata. Jejich blízkou přítomnost prozradí i rozrytá půda v lese v místech, kde si prasata vyhrabávala potravu žaludy, bukvice, kořínky, červy a podobně. Stopu prasete divokého poznáte podle výrazných paspárků. Paspárky někdy otiskují také jiní kopytníci, např. srnci při běhu, jejich stopy jsou však mnohem menší než stopy prasete. Žilková February '

20 Liška Liška žije samotářsky nebo rodinným životem, bydlí v norách. Je nočním lovcem, loví hlavně hlodavce a ptáky, požírá hmyz, plody a uhynulé živočichy. Liška otiskuje do půdy či sněhu čtyři prsty s drápy. Psovité šelmy, mezi které liška patří, mají charakteristický způsob kladení tlapek. Říká se tomu čárování. Bažant Bažanti nejsou vytrvalí letci, převážnou část života tráví na zemi. Dovedou však velmi rychle běhat. Až večer vylétají do větví stromů, kde hřadují a ukládají se ke spánku. Ve stopě bažanta jsou zřetelně otisknuté tupé drápy, zadní prst je krátký. Žilková February '
