1 Propark2000 OKO Parkovací systém Uživatelská příručka Verze 2.0

2 PROFI PARKING spol.s r.o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti PROFI PARKING spol.s r.o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. PROFI PARKING spol.s r.o. Sídlo firmy : PROFI PARKING spol.s r.o. Talichova 2038 / Praha 6, Česká republika Provozovna : Vaníčkova ul. Spartakiádní stadion sever Praha 6 Strahov tel.: fax : Servis : Propark2000 oko uživatelská příručka 2

Všechny kopie musí obsahovat označení autorského práva společnosti PROFI PARKING spol.s r.o. a veškerá další upozornění v dokumentu uvedená. 3.

3 Obsah Obsah 3 1. Úvod 4 2. Nastavení systému Nastavení ovládacích jednotek ICOM 6 3. Obsluha 7 4. Předání služby 8 5. Ruční ovládání 9 6. Peněžní deník Tisk Tarify Parkování 14 Propark2000 oko uživatelská příručka 3

Peněžní deník 10 7. Tisk 11 8. Tarify 13 9.

4 1. Úvod PROPARK OKO ( OBSLUHA / KARTA / OBSLUHA ) Tento parkovací systém je vhodný pro použití tam, kde je možné umístit obsluhu s PC do prostoru mezi vjezd a výjezd z parkoviště. Pro parkoviště s kapacitou krátkodobě parkujících do 100 míst. Výhody systému : - nízká cena - jednoduché provedení a tedy malé nároky na obsluhu - úplná evidence peněz a karet - znemožněný vícenásobný vjezd i výjezd na jednu abonentní kartu Nevýhody systému : - nemožnost zcela bezobslužného provozu - pomalejší odbavení parkujícího Parkovací systém pro obsluhu parkoviště se skládá z : Počítač PC se systémem Windows95/98 Ovládací jednotka ICOM pro VJEZD Ovládací jednotka ICOM pro VÝJEZD Počítač komunikuje s jednotkami ICOM po sériové komunikační lince RS485. Komunikuje vždy střídavě s jednou a druhou (každá má svoji adresu). Z každé ovládací jednotky přenáší informace o příjezdu auta (magnetická indukční smyčka). Ovládací jednotka přes relé ovládá i zvedání závory. Propark2000 oko uživatelská příručka 4

Výhody systému : - nízká cena - jednoduché provedení a tedy malé nároky na obsluhu - úplná evidence peněz a karet - znemožněný vícenásobný vjezd i výjezd na jednu abonentní kartu Nevýhody systému : -

5 2. Nastavení systému Všechna nastavení programu jsou uložena v souboru OKO.INI, který je umístěn ve stejném adresáři jako vlastní program OKO.EXE. Struktura konfiguračního souboru vypadá takto: [Global] ;globalni nastaveni systemu Oko SplashAppTitle="Profi parking" ConnectionString="Provider=Microsoft.Jet.OLEDB.3.51;Pe rsist Security Info=False;Data Source=" ReportHeader = "ProparkOKO " ;celkový počet karet CelkemKaret = 50 ;použitý sériový kanál, číslováno od 1 SerialPort =1 minimalnicena=10 Vysvětlení významu jednotlivých položek: CelkemKaret Celkový počet karet v systému. Z této hodnoty se vypočítává počet karet, které se zapisují do tabulky při předání služby. SerialPort Použitý sériový kanál. Číslujeme od 1. 1=COM1. MinimálníCena Minimální cena, kterou zaplatí zákazník při parkování. Ostatní položky neměnit! Propark2000 oko uživatelská příručka 5

51;Pe rsist Security Info=False;Data Source=" ReportHeader = "ProparkOKO " ;celkový počet karet CelkemKaret = 50 ;použitý sériový kanál, číslováno od 1 SerialPort =1 minimalnicena=10 Vysvětlení

6 2.1. Nastavení ovládacích jednotek ICOM Jednotky jsou dvě. Jedna je použita pro VJEZD a druhá pro VÝJEZD. Každá má svou adresu. VÝJEZD ICOM má adresu 1 VJEZD ICOM má adresu 2 Adresa se nastavuje na přepínači dip10 na ovládací jednotce. Nastavení přepínačů na jednotce ICOM: Číslo přepínače Význam VJEZD VÝJEZD 1 Adresa LSB ON OFF 2 Adresa OFF ON 3 Adresa OFF OFF 4 Adresa MSB OFF OFF 5 Off OFF OFF 6 Off OFF OFF 7 Off OFF OFF 8 On ON ON 9 On ON ON 10 Off ON ON Propark2000 oko uživatelská příručka 6

VÝJEZD ICOM má adresu 1 VJEZD ICOM má adresu 2 Adresa se nastavuje na přepínači dip10 na ovládací jednotce.

3. Obsluha Obsluhu lze definovat v menu Nástroje / Správa obsluhy. Po zvolení se zobrazí následující okno. Pro tuto činnost je nutné znát heslo, jinak je položka v menu nepřístupná.

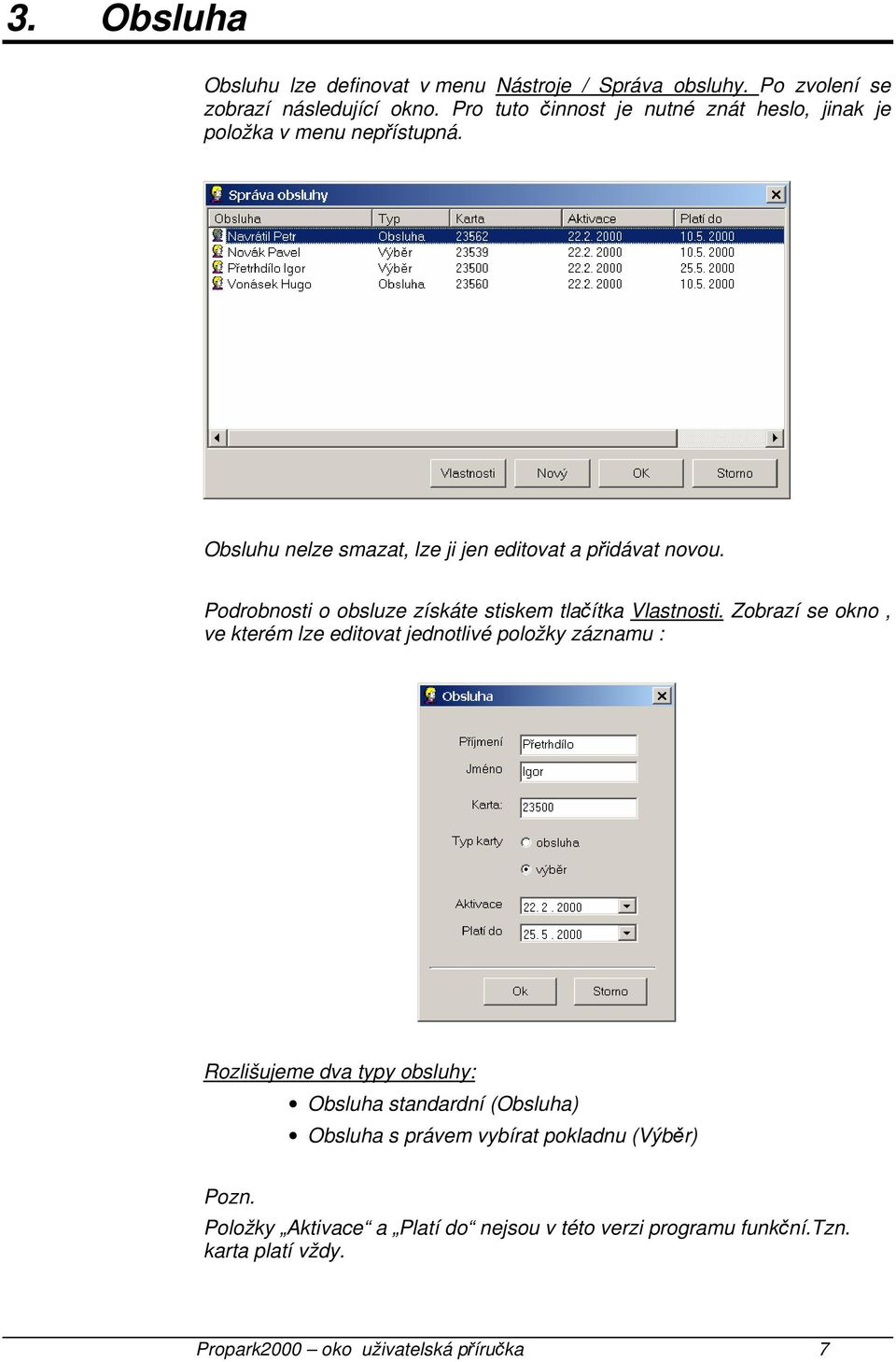

7 3. Obsluha Obsluhu lze definovat v menu Nástroje / Správa obsluhy. Po zvolení se zobrazí následující okno. Pro tuto činnost je nutné znát heslo, jinak je položka v menu nepřístupná. Obsluhu nelze smazat, lze ji jen editovat a přidávat novou. Podrobnosti o obsluze získáte stiskem tlačítka Vlastnosti. Zobrazí se okno, ve kterém lze editovat jednotlivé položky záznamu : Rozlišujeme dva typy obsluhy: Obsluha standardní (Obsluha) Obsluha s právem vybírat pokladnu (Výběr) Pozn. Položky Aktivace a Platí do nejsou v této verzi programu funkční.tzn. karta platí vždy. Propark2000 oko uživatelská příručka 7

Podrobnosti o obsluze získáte stiskem tlačítka Vlastnosti.

4. Předání služby Pro správnou činnost programu musí být obsluha přihlášena do systému. To se provede tak, že obsluha ukáže svoji kartu na libovolné čtečce.

8 4. Předání služby Pro správnou činnost programu musí být obsluha přihlášena do systému. To se provede tak, že obsluha ukáže svoji kartu na libovolné čtečce. Po ukončení služby se musí obsluha vždy odhlásit. Přihlášení a odhlášení obsluhy je zaznamenáno v tabulce, kterou lze vyvolat z menu Nástroje / Předání služby. Do tabulky se zaznamenává datum, jméno obsluhy, zůstatek karet, stav pokladny. Jméno přihlášené obsluhy je vidět v pravém horním rohu programu. Propark2000 oko uživatelská příručka 8

Přihlášení a odhlášení obsluhy je zaznamenáno v tabulce, kterou lze vyvolat z menu Nástroje / Předání služby.

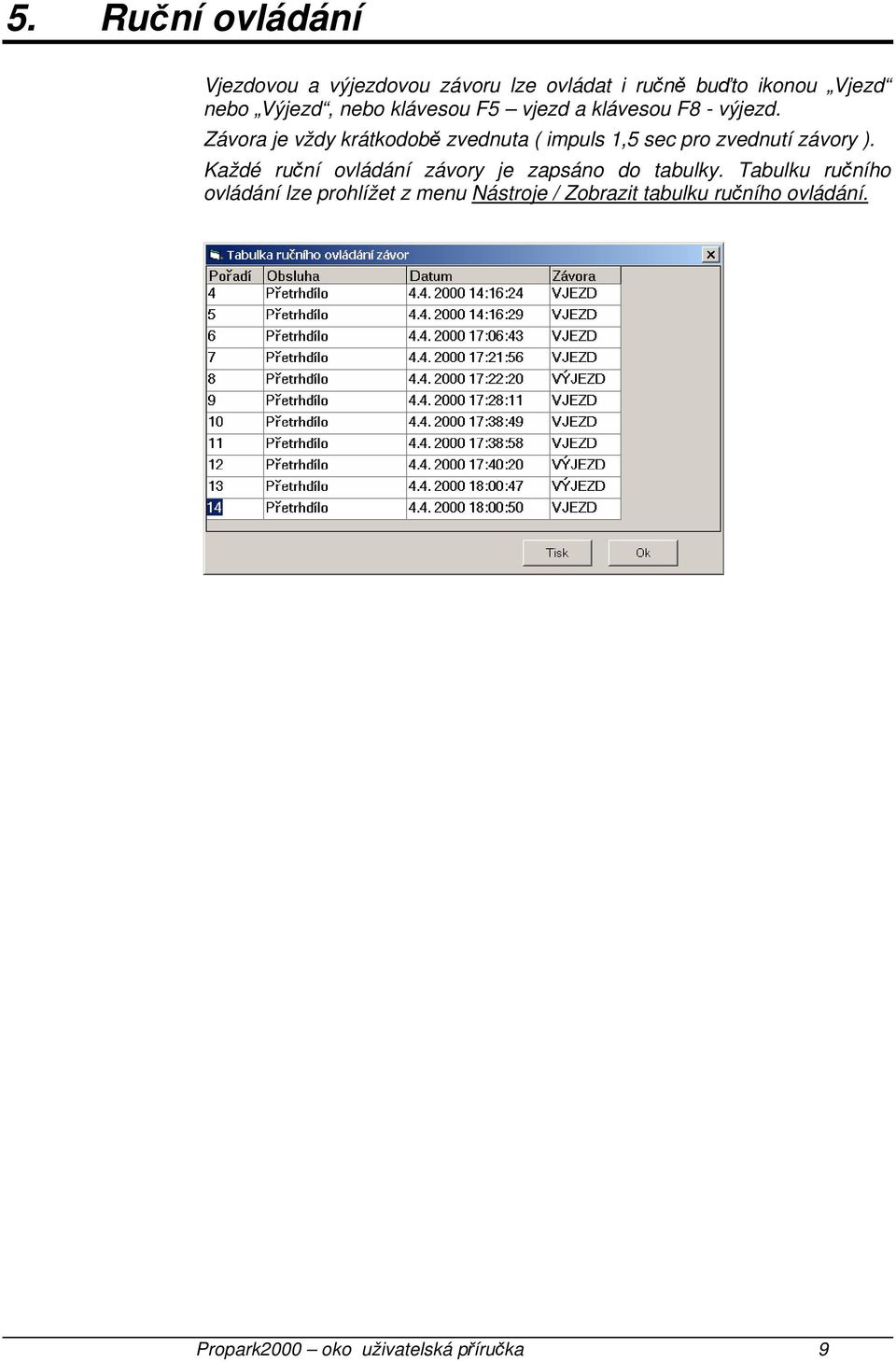

9 5. Ruční ovládání Vjezdovou a výjezdovou závoru lze ovládat i ručně buďto ikonou Vjezd nebo Výjezd, nebo klávesou F5 vjezd a klávesou F8 - výjezd. Závora je vždy krátkodobě zvednuta ( impuls 1,5 sec pro zvednutí závory ). Každé ruční ovládání závory je zapsáno do tabulky. Tabulku ručního ovládání lze prohlížet z menu Nástroje / Zobrazit tabulku ručního ovládání. Propark2000 oko uživatelská příručka 9

Závora je vždy krátkodobě zvednuta ( impuls 1,5 sec pro zvednutí závory ).

6. Peněžní deník Všechen pohyb (příjmy a výběr pokladny) je zaznamenáván do tabulky peněžního deníku. Výběry z pokladny jsou zaznamenány se znaménkem minus.

10 6. Peněžní deník Všechen pohyb (příjmy a výběr pokladny) je zaznamenáván do tabulky peněžního deníku. Výběry z pokladny jsou zaznamenány se znaménkem minus. Aby obsluha mohla vybírat z pokladny, musí být k tomu oprávněná. Při vybírání pokladny se musí původní obsluha odhlásit a přihlásit se musí obsluha s oprávněním vybírat pokladnu. Propark2000 oko uživatelská příručka 10

Aby obsluha mohla vybírat z pokladny, musí být k tomu oprávněná.

11 7. Tisk Pro tisk stvrzenky je definovaná tisková šablona LISTEK.TXT, která je umístěna ve stejném adresáři jako hlavní program OKO.EXE. V této šabloně jsou použita klíčová slova, za které program při tisku dosadí skutečné hodnoty. Příklad jak může vypadat tisková šablona LISTEK.TXT: Propark2000 OKO parkoviste dne: $DATUM cas: $CAS DIC: ICO: prijezd :$PRIJEZD odjezd :$ODJEZD doba :$DOBA listek: $CISLO parkovne = $CENA Kc DPH = $DPH Kc Nashledanou příště Význam jednotlivých klíčových slov $DATUM Aktuální datum na PC. $CAS Aktuální čas na PC. $PRIJEZD Čas příjezdu auta. $ODJEZD Čas odjezdu parkujícího auta. $DOBA Doba parkování. $CISLO Číslo lístku (každý lístek má své pořadové číslo) Propark2000 oko uživatelská příručka 11

TXT: Propark2000 OKO parkoviste dne: $DATUM cas: $CAS DIC:123456 ICO:123456 prijezd :$PRIJEZD odjezd :$ODJEZD doba :$DOBA listek: $CISLO ---------------------- parkovne = $CENA Kc DPH = $DPH Kc

12 $CENA Cena parkovného $DPH DPH z ceny parkovného ( 5% ) Šablonu LISTEK.TXT lze editovat libovolným textovým editorem, třeba programem Notepad.exe Tisk stvrzenky při vybírání pokladny pracuje obdobně. Existuje tisková šablona VYBER.TXT, která definuje jak bude vypadat lístek, který se bude tisknout při vybírání pokladny. Příklad jak může vypadat tisková šablona VYBER.TXT: Vyber z pokladny dne: $DATUM cas: $CAS castka:$castka $DATUM Aktuální datum na PC. $CAS Aktuální čas na PC. $CASTKA Vybraná částka. Na úzký papír lze vytisknout i ve zjednodušené formě i peněžní deník peněžní deník. Propark2000 oko uživatelská příručka 12

TXT, která definuje jak bude vypadat lístek, který se bude tisknout při vybírání pokladny. Příklad jak může vypadat tisková šablona VYBER.

13 8. Tarify Cena parkovného se stanovuje podle tarifu. Tarif lze definovat pro každou hodinu jednotlivého dne v týdnu. Tarif se nastavuje dvojitým kliknutím myši na zvolenou buňku. Lze zadat i nulovou cenu pokud má být v tu dobu parkování bezplatné. Rovněž lze zadat i minimální cenu, kterou zaplatí zákazník. Propark2000 oko uživatelská příručka 13

Tarif se nastavuje dvojitým kliknutím myši na zvolenou buňku.

14 9. Parkování Při vjezdu na parkoviště auto přijede k závoře a je detekováno vjezdovou indukční cívkou. Na počítači se zobrazí okno s nápisem DETEKCE AUTA NA PŘIJEZDU. Po přiložení karty na příjezdovou čtečku se okno automaticky zavře a do databáze se založí záznam o parkujícím autě. Záznamy o parkujících autech jsou stále vidět na obrazovce. Při odjezdu auta se po najetí na výjezdovou indukční cívku opět zobrazí okno s nápisem DETEKCE AUTA NA ODJEZDU. Obsluha musí odebrat kartu od řidiče a přiložit ji k odjezdové čtečce. Zobrazí se okno s údaji o době a ceně parkování. Do editačního pole zadá obsluha převzatou částku od řidiče. Pokud se mají vracet nějaké drobné tak se zobrazí. Po stisku klávesy ENTER se zobrazí dotaz na tisk stvrzenky (přednastaveno je ANO) po stisku ENTER se vypíše stvrzenka. Propark2000 oko uživatelská příručka 14

Při odjezdu auta se po najetí na výjezdovou indukční cívku opět zobrazí okno s nápisem DETEKCE AUTA NA ODJEZDU. Obsluha musí odebrat kartu od řidiče a přiložit ji k odjezdové čtečce.
