Radiová stanice Focus

Transkript

1 Radiová stanice Focus Funkce: hodiny 12ti/24ti hodinový ukazatel časové pásmo datum předpověď počasí s třemi různými symboly ukazatel tendence počasí C/ F pokojová teplota s uložením min/max hodnot pokojová vlhkost vzduchu s uložením min/max hodnot stupeň komfortu venkovní teplota s uložením min/max hodnot možnost připojení až 3 vysílačů ukazatel slabé baterie Zprovoznění Nejprve vložte baterie do stanice. Po vložení baterií se na krátko zobrazí všechny segmenty. Poté bude zobrazeno: pokojová teplota a vlhkost vzduchu, hodiny s -:--, datum s -:-- a symbol slunce a mraku. Nebyla-li pokojová teplota a vlhkost vzduchu zobrazena, vyjměte baterie a asi po 10s je znovu vložte. Po zprovoznění stanice vložte baterie do vysílače (baterie vložte nejméně po 3 minutách od zprovoznění stanice). Po vložení baterií do vysílače přijme stanice od vysílače v několika málo sekundách data. Nebyla-li do 15 minut venkovní teplota zobrazena, vyjměte baterie z obou přístrojů a znovu je vložte. Poté zopakujte návod od bodu1. K stanici je možno připojit až 3 vysílače. Chcete-li zprovoznit další vysílače, zopakujte návod od bodu 2. Dejte pozor na to, že mezi příjmem dat posledního zprovozněného vysílače a uvedení do provozu nového vysílače musí být odstup nejméně 10s. Stanice očísluje jednotlivé vysílače tak, jak byly uvedeny do provozu (pod číslem 1 bude uvedena teplota vysílače, který byl první zprovozněn). Poté, co jsou všechny vysílače zprovozněny, bude proveden test, při kterém bude přezkoušen náhodně příjem všech vysílačů a na displeji se zobrazí hodnoty různých vysílačů. Stlačením libovolného tlačítka bude proces přerušen a na displeji se zobrazí venkovní teplota vysílače číslo 1. Test bude také ukončen automaticky, pokud nestisknete žádné tlačítko. Dříve než budou přijaty a zobrazeny hodnoty od vysílačů, proběhne automaticky příjem signálu DCF-77 (čas). Tento příjem trvá 3-5 minut. Nebude-li do 10 minut DCF čas přijat, musíte tento čas nastavit manuálně. Přístroj bude dále zkoušet DCF čas přijmout. Bude-li nakonec DCF čas přijat, manuálně nastavený čas se přepíše. Datum bude také aktualizováno. Funkce tlačítek SET slouží ke vstupu do SET módu pro zadání 12ti/24ti hodinového ukazatele, časové pásmo, času, dne v týdnu, měsíce, dne, roku, C/ F a LCD kontrastu k zobrazení roku v SET módu (v normálním módu není zobrazen) Strana 1 (celkem 5)

2 IN k přepnutí mezi aktuální/max/min pokojovou teplotou a vlhkostí vzduchu držením tlačítka na 3s budou vymazány všechny uložené min/max pokojové hodnoty (vše se nastaví na aktuální hodnoty) k opuštění módu pro nastavení OUT k přepnutí mezi aktuální/max/min venkovní teplotou držením tlačítka na 3s budou vymazány všechny uložené min/max venkovní hodnoty (Vše se nastaví na aktuální hodnotu. Data musí být vymazána pro každý vysílač jednotlivě) k opuštění módu pro nastavení CH k přepnutí mezi jednotlivými vysílači ke změně zadání v manuálním módu pro nastavení DCF-77 Tento přístroj přijímá signál DCF-77, který je vysílán z Německa. Jeho dosah je 1500 km. Příjmem tohoto signálu dosáhnete během celého roku přesného času. Také změna z letního času na zimní a naopak je automatická. Jakmile bude zobrazena venkovní teplota, začne blikat DCF- symbol příjmu v levém horním rohu LCD1. Blikající symbol zobrazuje, že je přijímán signál DCF-77. Bude-li tento signál přijat, zůstane symbol stabilní a bude zobrazen čas. Bliká-li symbol, ale nebyla přijata žádná data nebo se symbol DCF nezobrazil, povšimněte si následujících bodů: vzdálenost stanice od rušivých vln (počítač, televizor) by měla být 1,5-2 metry stanice by neměla být umístěna v přímé blízkosti kovových okenních rámů v železobetonových pokojích (paneláky, sklepy) je DCF-77 signál slabší. V extrémních případech umístěte stanici v blízkosti okna. Nastavení 12ti/24ti hodinového ukazatele pro dospění do SET módu stiskněte SET dokud v LDC2 nezačne blikat buď 12 nebo 24 ke změně stiskněte CH nebo stisknutím SET dospějete do módu nastavení časového pásma Pozn.: V 24ti hodinovém ukazateli bude datum zobrazeno ve formě: den, měsíc. V 12ti hodinovém ukazateli bude datum zobrazeno ve formě: měsíc, den. Nastavení časového pásma Na stanice je přednastaveno 0. po předchozím stisknutí SET bliká časové pásmo zónu času nastavte CH Strana 2 (celkem 5)

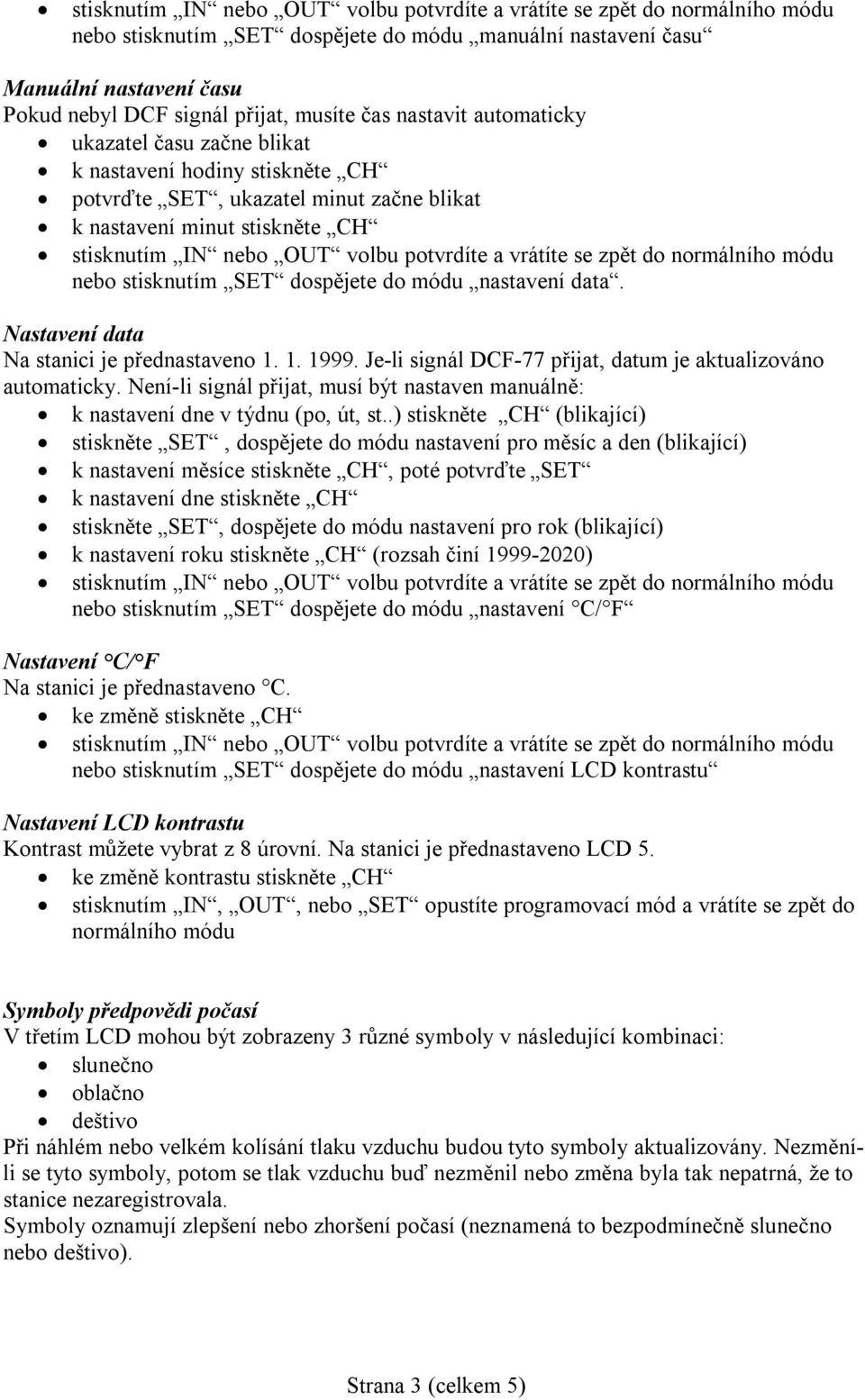

3 nebo stisknutím SET dospějete do módu manuální nastavení času Manuální nastavení času Pokud nebyl DCF signál přijat, musíte čas nastavit automaticky ukazatel času začne blikat k nastavení hodiny stiskněte CH potvrďte SET, ukazatel minut začne blikat k nastavení minut stiskněte CH nebo stisknutím SET dospějete do módu nastavení data. Nastavení data Na stanici je přednastaveno Je-li signál DCF-77 přijat, datum je aktualizováno automaticky. Není-li signál přijat, musí být nastaven manuálně: k nastavení dne v týdnu (po, út, st..) stiskněte CH (blikající) stiskněte SET, dospějete do módu nastavení pro měsíc a den (blikající) k nastavení měsíce stiskněte CH, poté potvrďte SET k nastavení dne stiskněte CH stiskněte SET, dospějete do módu nastavení pro rok (blikající) k nastavení roku stiskněte CH (rozsah činí ) nebo stisknutím SET dospějete do módu nastavení C/ F Nastavení C/ F Na stanici je přednastaveno C. ke změně stiskněte CH nebo stisknutím SET dospějete do módu nastavení LCD kontrastu Nastavení LCD kontrastu Kontrast můžete vybrat z 8 úrovní. Na stanici je přednastaveno LCD 5. ke změně kontrastu stiskněte CH stisknutím IN, OUT, nebo SET opustíte programovací mód a vrátíte se zpět do normálního módu Symboly předpovědi počasí V třetím LCD mohou být zobrazeny 3 různé symboly v následující kombinaci: slunečno oblačno deštivo Při náhlém nebo velkém kolísání tlaku vzduchu budou tyto symboly aktualizovány. Nezměníli se tyto symboly, potom se tlak vzduchu buď nezměnil nebo změna byla tak nepatrná, že to stanice nezaregistrovala. Symboly oznamují zlepšení nebo zhoršení počasí (neznamená to bezpodmínečně slunečno nebo deštivo). Strana 3 (celkem 5)

4 Ukazatel tendence počasí Ukazatel tendence počasí je znázorněn ve formě šipky. Tato šipka se nachází vlevo od symbolů počasí. Ukazuje-li šipka směrem nahoru: tlak vzduchu stoupl a je očekáváno zlepšení počasí Ukazuje-li šipka směrem dolu: tlak vzduchu klesl a je očekáváno zhoršení počasí. Symbol stupně komfortu Veselý obličej: tento symbol se zobrazí při pokojové teplotě mezi 20,0-25,9 C (68-79 F) a při relativní vlhkosti vzduchu mezi 45% - 64%. Smutný obličej: tento symbol se zobrazí při hodnotách, které se nacházejí mimo výše uvedený rozsah. Přepnutí a zpětné nastavení pokojových hodnot k přepnutí mezi aktuální/min/max pokojovou teplotou a relativní vlhkostí vzduchu stiskněte IN : jedno stisknutí: bude zobrazena uložená min. pokojová teplota a vlhkost vzduchu s časem a datem vstupu dvě stisknutí: bude zobrazena uložená max. pokojová teplota a vlhkost vzduchu s časem a datem vstupu tři stisknutí: vrátíte se zpět k aktuálním pokojovým hodnotám, času a datu Ke zpětnému nastavení min/max pokojové teploty a vlhkosti vzduchu a časů stiskněte IN alespoň na 3s. Tímto budou všechny uložené min/max hodnoty nastaveny na aktuální (čas, datum, pokojová teplota a vlhkost vzduchu). Přepnutí a vymazání venkovních hodnot k přepnutí mezi aktuální/min/max venkovní teplotou stiskněte OUT : jedno stisknutí: bude zobrazena uložená min. venkovní teplota s časem a datem vstupu dvě stisknutí: bude zobrazena uložená max. venkovní teplota s časem a datem vstupu tři stisknutí: vrátíte se zpět k aktuální venkovní teplotě, času a datu k přepnutí mezi jednotlivými ukazateli stiskněte CH : jedno stisknutí: bude zobrazen vysílač č. 2 dvě stisknutí: bude zobrazen vysílač č. 3 tři stisknutí: bude zobrazen vysílač č. 1 ke zpětnému nastavení min/max venkovních hodnot a časů stiskněte OUT alespoň na 3s. Tímto budou všechny uložené min/max hodnoty nastaveny na aktuální (čas, datum, venkovní teplota) Vysílač Venkovní teplota je vysílačem měřena každých 10s a přenášena do stanice. Max. vzdálenost vysílače od stanice činí 100m ve volném poli. 868MHz- test Venkovní teplota je přijata a zobrazena nejpozději do 15 minut od zprovoznění. Nebude-li teplota do této doby zobrazena (ukazuje-li jenom -:--), povšimněte si následujících bodů: vzdálenost od rušivých vln by měla být 1,5-2 metry vyvarujte se umístění stanice v přímé blízkosti kovových okenních rámů používání jiných, na stejné frekvenci pracujících přístrojů (sluchátka, reproduktor) může zabránit správnému přenesení signálu Strana 4 (celkem 5)

5 poruchy příjmu mohou být také způsobeny od souseda, který používá přístroje na stejné frekvenci. Umístění stanice Stanice může být volně postavena pomocí stojánku nebo připevněna na zeď pomocí šroubu. Umístění vysílače Vysílač s držákem připevněte pomocí šroubů na zeď. Nepřipevňujte vysílač na kovové plochy (signál by mohl být zeslaben). Pozn.: Baterie nesmí být vyhazovány do odpadkového koše! R&TTE Directive 1999/5/EC Výtah z Prohlášení o shodě Evropského společenství: Tímto potvrzujeme, že toto bezdrátové zařízení splňuje základní požadavky R&TTE Directive 1999/5/RC. Tento výrobek je schválen pro použití v ČR. Strana 5 (celkem 5)
