1 Systémy vedení potrubí/ technika spojování potrubí A3 Profipress S A3

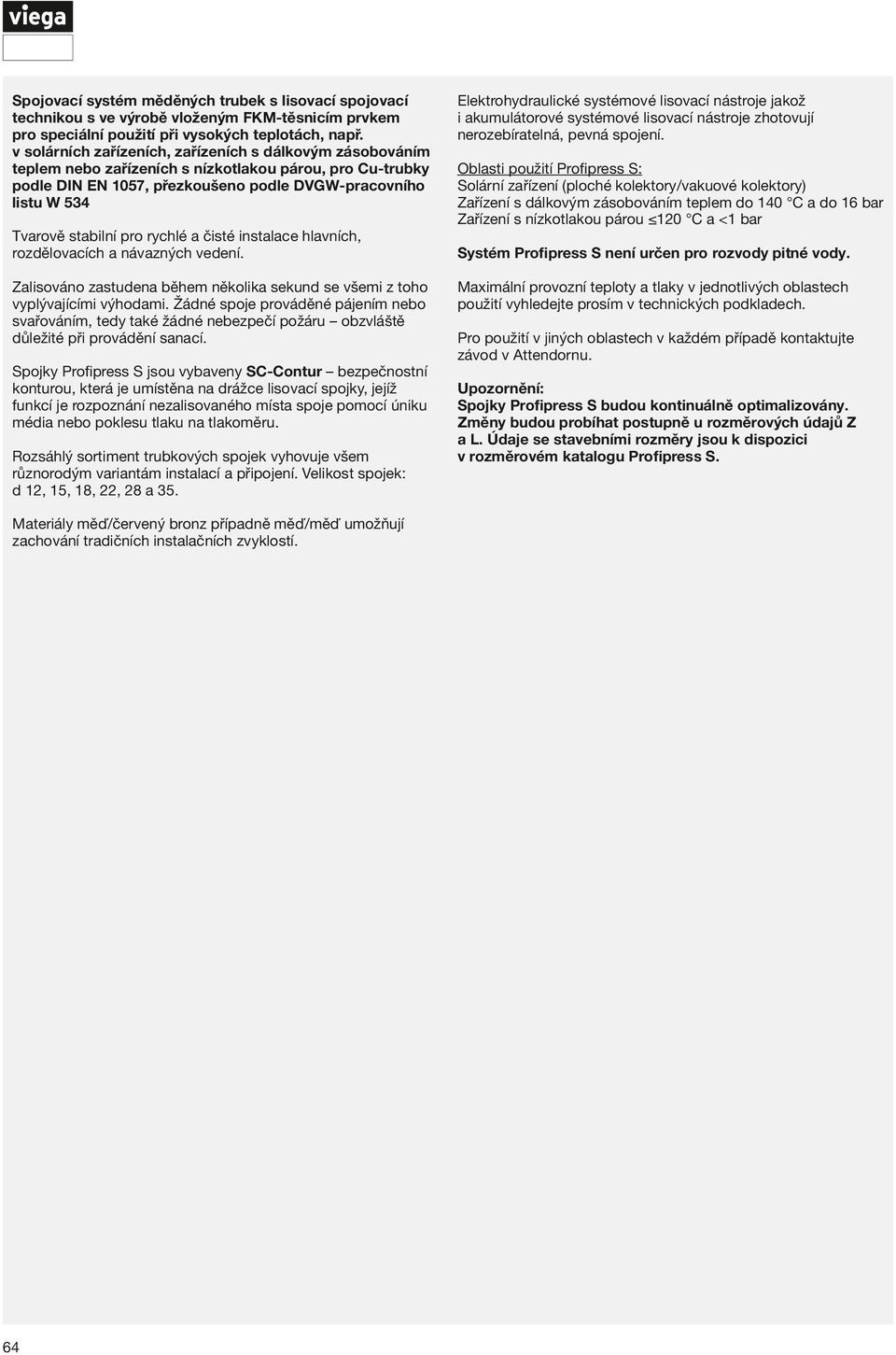

2 Spojovací systém měděných trubek s lisovací spojovací technikou s ve výrobě vloženým FKM-těsnicím prvkem pro speciální použití při vysokých teplotách, např. v solárních zařízeních, zařízeních s dálkovým zásobováním teplem nebo zařízeních s nízkotlakou párou, pro Cu-trubky podle DIN EN 1057, přezkoušeno podle DVGW-pracovního listu W 534 Tvarově stabilní pro rychlé a čisté instalace hlavních, rozdělovacích a návazných vedení. Zalisováno zastudena během několika sekund se všemi z toho vyplývajícími výhodami. Žádné spoje prováděné pájením nebo svařováním, tedy také žádné nebezpečí požáru obzvláště důležité při provádění sanací. Spojky Profipress S jsou vybaveny SC-Contur bezpečnostní konturou, která je umístěna na drážce lisovací spojky, jejíž funkcí je rozpoznání nezalisovaného místa spoje pomocí úniku média nebo poklesu tlaku na tlakoměru. Rozsáhlý sortiment trubkových spojek vyhovuje všem různorodým variantám instalací a připojení. Velikost spojek: d 12, 15, 18, 22, 28 a 35. Elektrohydraulické systémové lisovací nástroje jakož i akumulátorové systémové lisovací nástroje zhotovují nerozebíratelná, pevná spojení. Oblasti použití Profipress S: Solární zařízení (ploché kolektory/vakuové kolektory) Zařízení s dálkovým zásobováním teplem do 140 C a do 16 bar Zařízení s nízkotlakou párou 120 C a <1 bar Systém Profipress S není určen pro rozvody pitné vody. Maximální provozní teploty a tlaky v jednotlivých oblastech použití vyhledejte prosím v technických podkladech. Pro použití v jiných oblastech v každém případě kontaktujte závod v Attendornu. Upozornění: Spojky Profipress S budou kontinuálně optimalizovány. Změny budou probíhat postupně u rozměrových údajů Z a L. Údaje se stavebními rozměry jsou k dispozici v rozměrovém katalogu Profipress S. Materiály /červený bronz případně / umožňují zachování tradičních instalačních zvyklostí. 64

pro rychlé a čisté instalace hlavních, rozdělovacích a návazných vedení. Zalisováno zastudena během několika sekund se všemi z toho vyplývajícími výhodami.

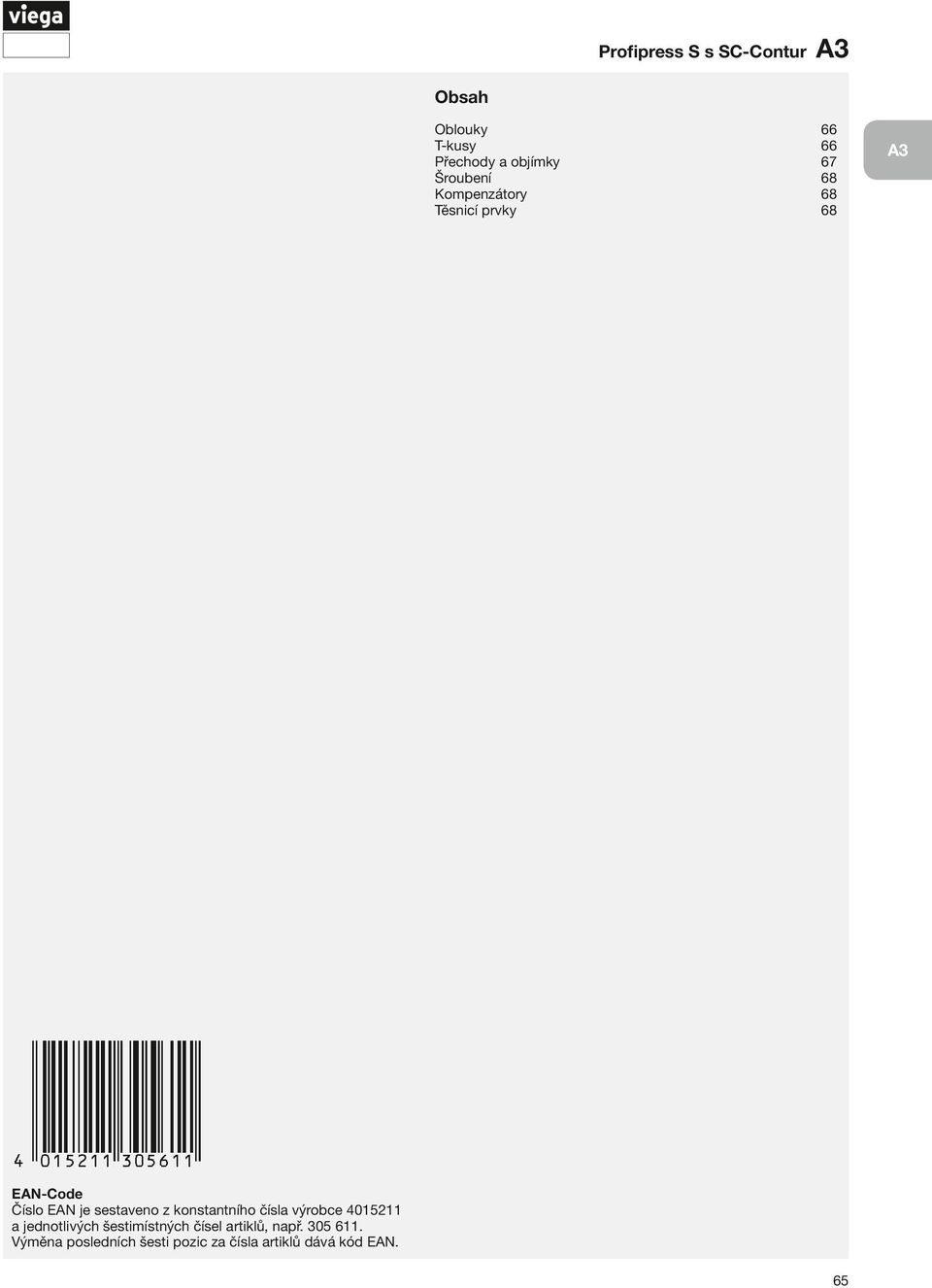

3 Profipress S A3 Obsah Oblouky 66 T-kusy 66 Přechody a objímky 67 Šroubení 68 Kompenzátory 68 Těsnicí prvky 68 A3 EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, např Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 65

konstantního čísla výrobce 4015211 a jednotlivých šestimístných čísel

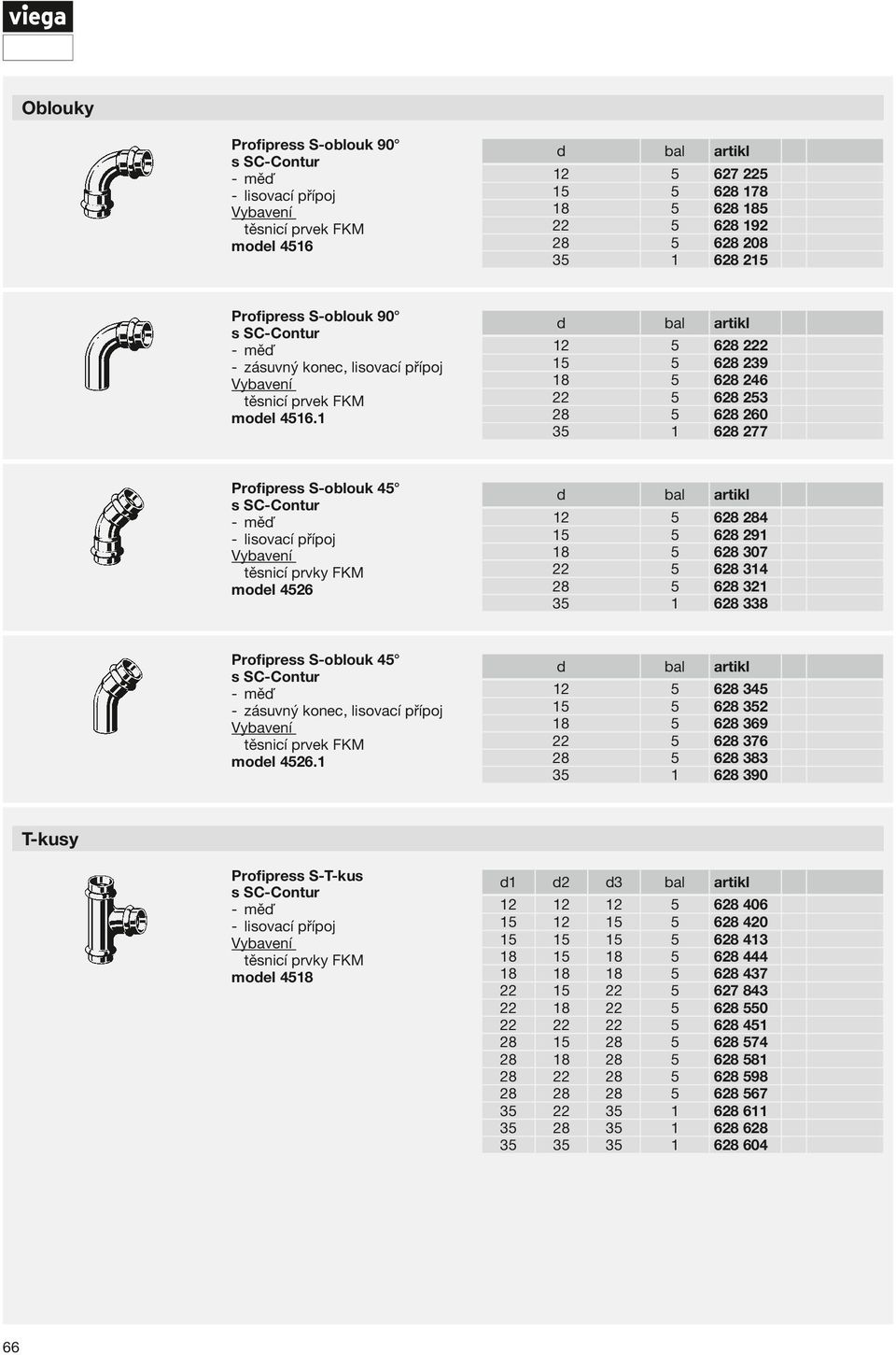

4 Oblouky Profipress S- oblouk 90 lisovací přípoj model Profipress S- oblouk 90 zásuvný konec, lisovací přípoj model Profipress S- oblouk 45 lisovací přípoj těsnicí prvky FKM model Profipress S- oblouk 45 zásuvný konec, lisovací přípoj model T-kusy Profipress S- T-kus lisovací přípoj těsnicí prvky FKM model 4518 d1 d2 d3 bal artikl

628 314 28 5 628 321 35 1 628 338 Profipress S- oblouk 45 zásuvný konec, lisovací přípoj model 4526.

5 Profipress S A3 Profipress S- T-kus červený bronz lisovací přípoj, Rp-závit těsnicí prvky FKM model d1 Rp d2 bal artikl 15 ½ ½ ½ ½ ½ Rp = cylindrický vnitřní závit A3 Přechody a objímky Profipress S- přechodový kus červený bronz lisovací přípoj, R-závit, vícehran model 4511 d R bal artikl 12 ⅜ ½ ½ ½ ¾ ¾ ¼ ¼ ½ R = kónický vnější závit Profipress S- přechodový kus červený bronz lisovací přípoj, Rp-závit, vícehran model 4512 d Rp bal artikl 12 ⅜ ½ ½ ¾ ¾ ¼ Rp = cylindrický vnitřní závit Profipress S- objímka lisovací přípoj model Profipress S- redukční kus zásuvný konec, lisovací přípoj model d1 d2 bal artikl

červený bronz lisovací přípoj, R-závit, vícehran model 4511 d R bal artikl 12 ⅜ 5 628 680 12 ½ 5 628 703 15 ½ 5 628 697 18 ½ 5 628 710 18 ¾ 5 628 727 22 ¾ 5 628 734 22 1 5 628 741 28 1 5 628 758 28

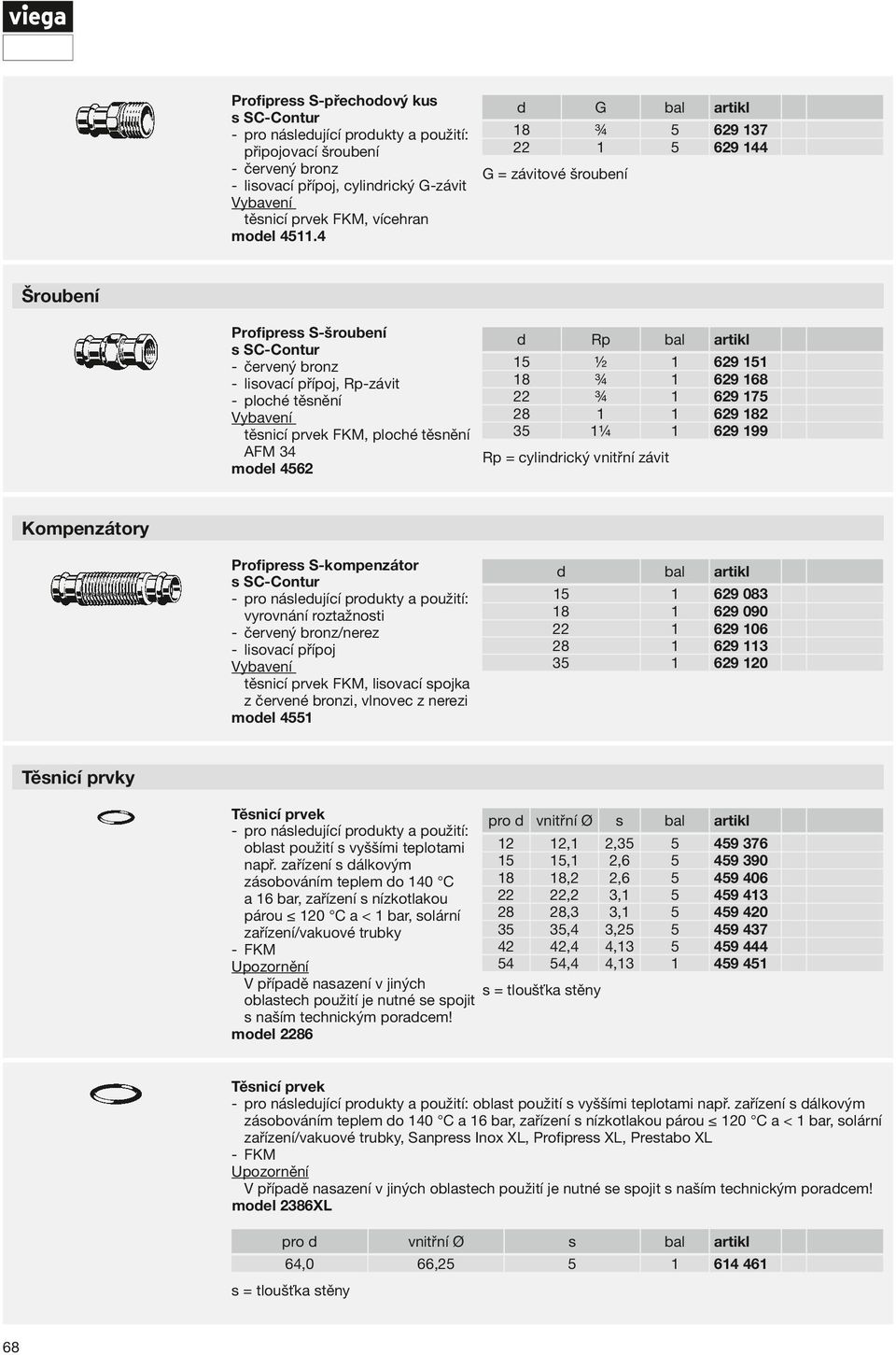

6 Profipress S- přechodový kus pro následující produkty a použití: připojovací šroubení červený bronz lisovací přípoj, cylindrický G-závit, vícehran model d G bal artikl 18 ¾ G = závitové šroubení Šroubení Profipress S- šroubení d Rp bal artikl červený bronz 15 ½ lisovací přípoj, Rp-závit 18 ¾ ploché těsnění 22 ¾ , ploché těsnění 35 1¼ AFM 34 Rp = cylindrický vnitřní závit model 4562 Kompenzátory Profipress S- kompenzátor pro následující produkty a použití: vyrovnání roztažnosti červený bronz/nerez lisovací přípoj, lisovací spojka z červené bronzi, vlnovec z nerezi model Těsnicí prvky Těsnicí prvek pro d vnitřní Ø s bal artikl pro následující produkty a použití: oblast použití s vyššími teplotami 12 12,1 2, např. zařízení s dálkovým 15 15,1 2, zásobováním teplem do 140 C 18 18,2 2, a 16 bar, zařízení s nízkotlakou 22 22,2 3, párou 120 C a < 1 bar, solární 28 28,3 3, zařízení/vakuové trubky 35 35,4 3, FKM 42 42,4 4, Upozornění 54 54,4 4, V případě nasazení v jiných s = tloušťka stěny oblastech použití je nutné se spojit s naším technickým poradcem! model 2286 Těsnicí prvek pro následující produkty a použití: oblast použití s vyššími teplotami např. zařízení s dálkovým zásobováním teplem do 140 C a 16 bar, zařízení s nízkotlakou párou 120 C a < 1 bar, solární zařízení/vakuové trubky, Sanpress Inox XL, Profipress XL, Prestabo XL FKM Upozornění V případě nasazení v jiných oblastech použití je nutné se spojit s naším technickým poradcem! model 2386XL pro d vnitřní Ø s bal artikl 64,0 66, s = tloušťka stěny 68

těsnění 22 ¾ 1 629 175 28 1 1 629 182, ploché těsnění 35 1¼ 1 629 199 AFM 34 Rp = cylindrický vnitřní závit model 4562 Kompenzátory Profipress S- kompenzátor pro následující produkty a použití:

7 Profipress S A3 Těsnicí prvek pro d vnitřní Ø s bal artikl pro následující produkty a použití: oblast použití s vyššími teplotami 76, např. zařízení s dálkovým 88, zásobováním teplem do 140 C 108, a 16 bar, zařízení s nízkotlakou s = tloušťka stěny párou 120 C a < 1 bar, solární zařízení/vakuové trubky, Sanpress XL FKM Upozornění V případě nasazení v jiných oblastech použití je nutné se spojit s naším technickým poradcem! model 2286XL A3 69

zařízení s dálkovým 88,9 90 5 1 459 475 zásobováním teplem do 140 C 108,0 109 5 1 459 482 a 16 bar, zařízení s nízkotlakou
