Rozmetadla Pro efektivní nasazení Modely řady M a TSW

Transkript

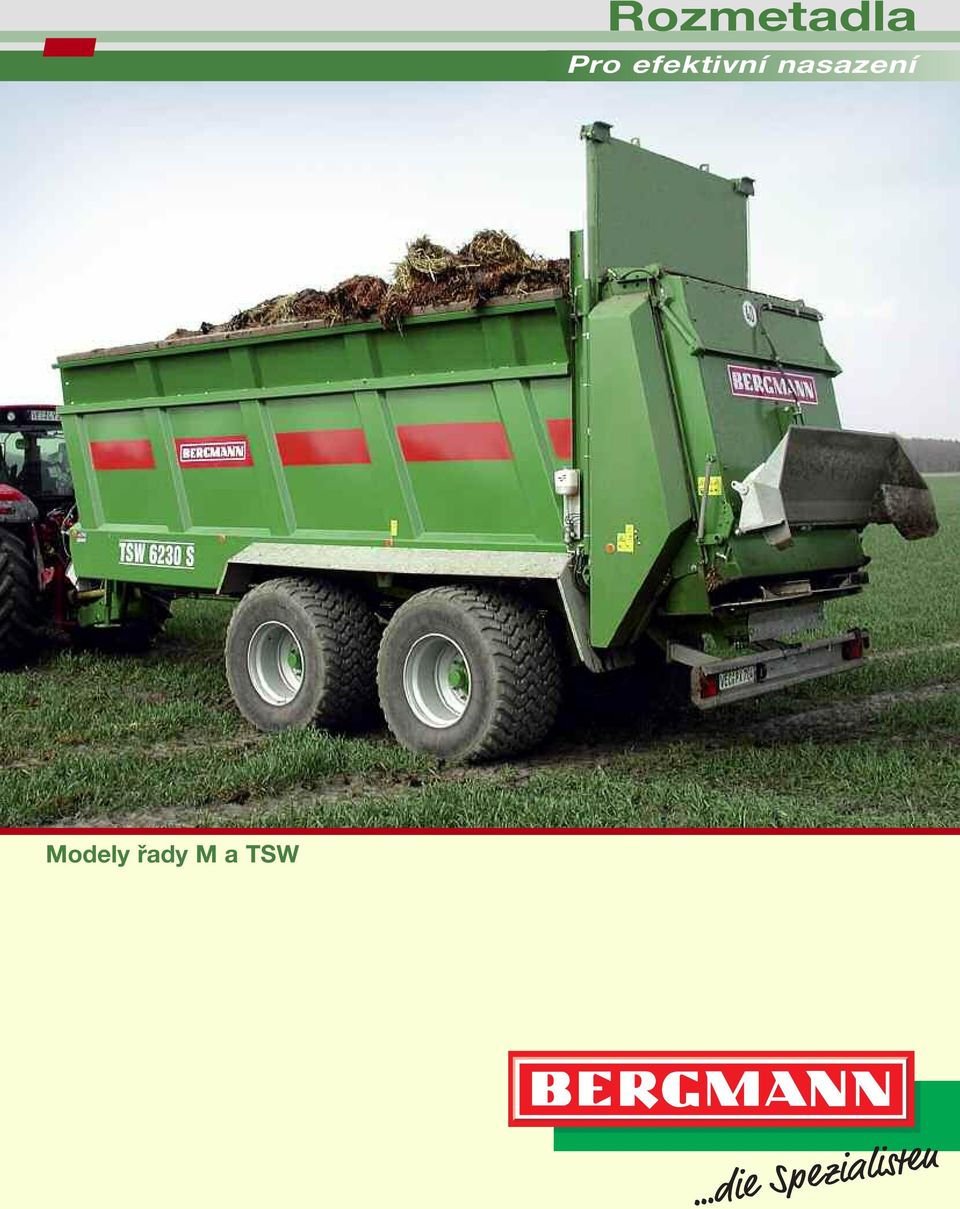

1 Rozmetadla Pro efektivní nasazení Modely řady M a TSW

2 Rozmetadla hnoje Série M Rozmetadla hnoje BERGMANN jsou v celém světe již desítky let úspěšně používána k rozmetání nejrůznějších materiálů. Díky vysoce kvalitní konstrukci rámu a promyšlenému řešení podvozku došlo k vzájemně harmonickému spojení jízdních vlastností s bezpečností. Na rozmetadla hnoje BERGMANN je proto vždy spolehnutí - i v nejtěžších podmínkách nasazení. Rozmetadlo hnoje M 1080 s kónickou celoocelovou vanou, 4-válcovým rozmetacím ústrojím a na přání s nástavci bočnic. Velmi pevné tepelně zušlechtěné trhací zuby na šnekovicích rozmetaný materiál jemně rozdrobí, takže na polích a loukách potom dojde k jeho rychlému a rovnoměrnému rozkladu. Podlahový dopravník je napínán zepředu. Jednotlivé ocelové řetězy s pevností v tahu 15 t zabezpečují spolehlivý posun materiálu k rozmetacímu ústrojí. Hydraulické trubky jsou vedeny po stranách nástavby. Rozmetadlo se tak může snadno čistit. U všech rozmetadel hnoje BERGMANN od celkové hmotnosti 8,0 t (M 800) může být namontováno velké čtyřválcové rozmetací ústrojí SX s navařenými plechovými segmenty, šroubovanými dvojitými zuby a cca 1,40 m vysokým průchodem. Pracovní záběr tohoto ústrojí dosahuje 6-8 m (nástavce bočnic zvyšují ložný objem rozmetadla). Rozmetací ústrojí SW s průchodem cca 1,30 m. Masivní závitnice šneků s našroubovanými zuby z ploché oceli se starají o požadované rozdělení i extrémně pevných substancí. Přímý pohon rozmetacího ústrojí SW 2

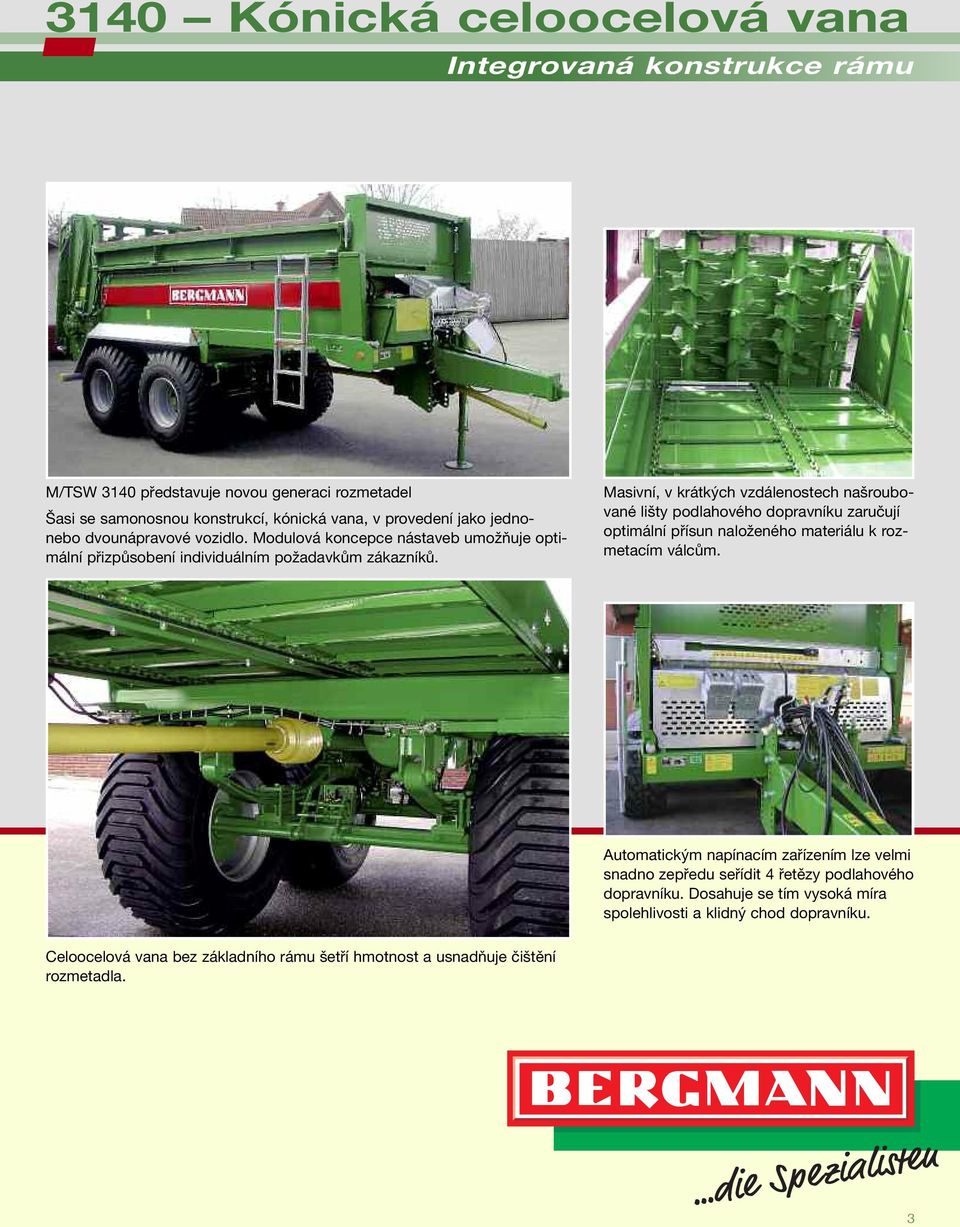

3 3140 Kónická celoocelová vana Integrovaná konstrukce rámu M/TSW 3140 představuje novou generaci rozmetadel Šasi se samonosnou konstrukcí, kónická vana, v provedení jako jednonebo dvounápravové vozidlo. Modulová koncepce nástaveb umožňuje optimální přizpůsobení individuálním požadavkům zákazníků. Masivní, v krátkých vzdálenostech našroubované lišty podlahového dopravníku zaručují optimální přísun naloženého materiálu k rozmetacím válcům. Automatickým napínacím zařízením lze velmi snadno zepředu seřídit 4 řetězy podlahového dopravníku. Dosahuje se tím vysoká míra spolehlivosti a klidný chod dopravníku. Celoocelová vana bez základního rámu šetří hmotnost a usnadňuje čištění rozmetadla. 3

4 Pro každý podnik ten správný typ Kvalita rozmetání splňující nejvyšší nároky, vysoký výkon Rozmetadlo M/TSW 3140 se dodává s celkovou přípustnou hmotností tun. Jeho objem lze dle přání zákazníka upravit různými nástavci. Velké množství materiálu rovnoměrně rozhozené velkoobjemovým rozmetadlem hnoje s kónickou celoocelovou vanou. Výměnné zuby, přišroubované ve dvojicích na rozmetacích šnecích a stojící v určitých vzdálenostech proti sobě, rozdrobí jakoukoliv organickou hmotu. M 4190 SZ v provedení 65 km/h. Rozmetadlo hnoje s kónickou celoocelovou vanou a 1,40 m rozmetacím ústrojím SZ. S vysoce výkonným rozmetadlem M 5210 SY se dosahuje pracovních záběrů okolo 8 a více metrů. Superlativy zasluhující rozmetací ústrojí SY: Průchod 1,70 m. Časopis profi píše: Faktem ale je, že výkon rozmetacího ústrojí vše zastiňuje! 4

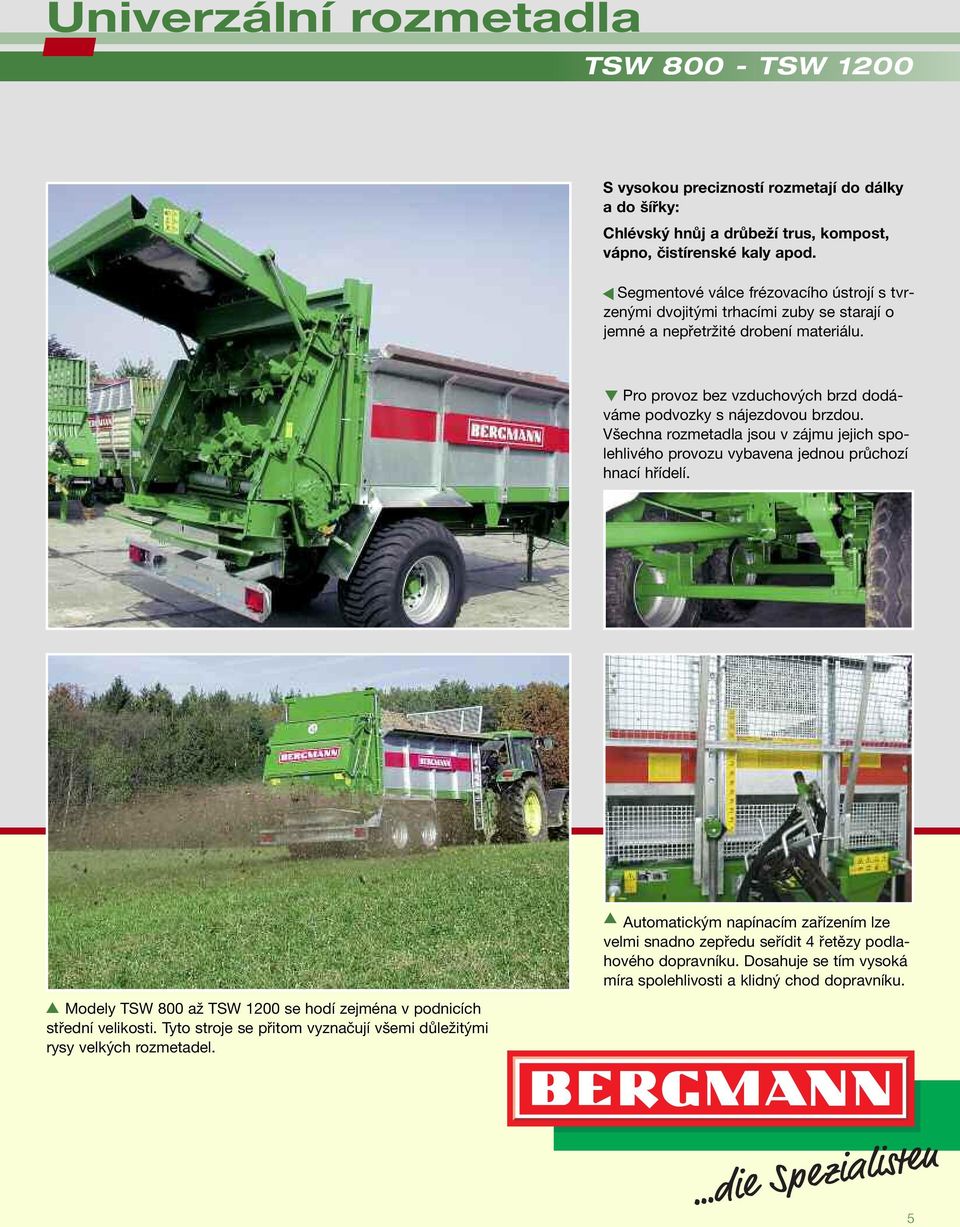

5 Univerzální rozmetadla TSW TSW 1200 S vysokou precizností rozmetají do dálky a do šířky: Chlévský hnůj a drůbeží trus, kompost, vápno, čistírenské kaly apod. Segmentové válce frézovacího ústrojí s tvrzenými dvojitými trhacími zuby se starají o jemné a nepřetržité drobení materiálu. Pro provoz bez vzduchových brzd dodáváme podvozky s nájezdovou brzdou. Všechna rozmetadla jsou v zájmu jejich spolehlivého provozu vybavena jednou průchozí hnací hřídelí. Modely TSW 800 až TSW 1200 se hodí zejména v podnicích střední velikosti. Tyto stroje se přitom vyznačují všemi důležitými rysy velkých rozmetadel. Automatickým napínacím zařízením lze velmi snadno zepředu seřídit 4 řetězy podlahového dopravníku. Dosahuje se tím vysoká míra spolehlivosti a klidný chod dopravníku. 5

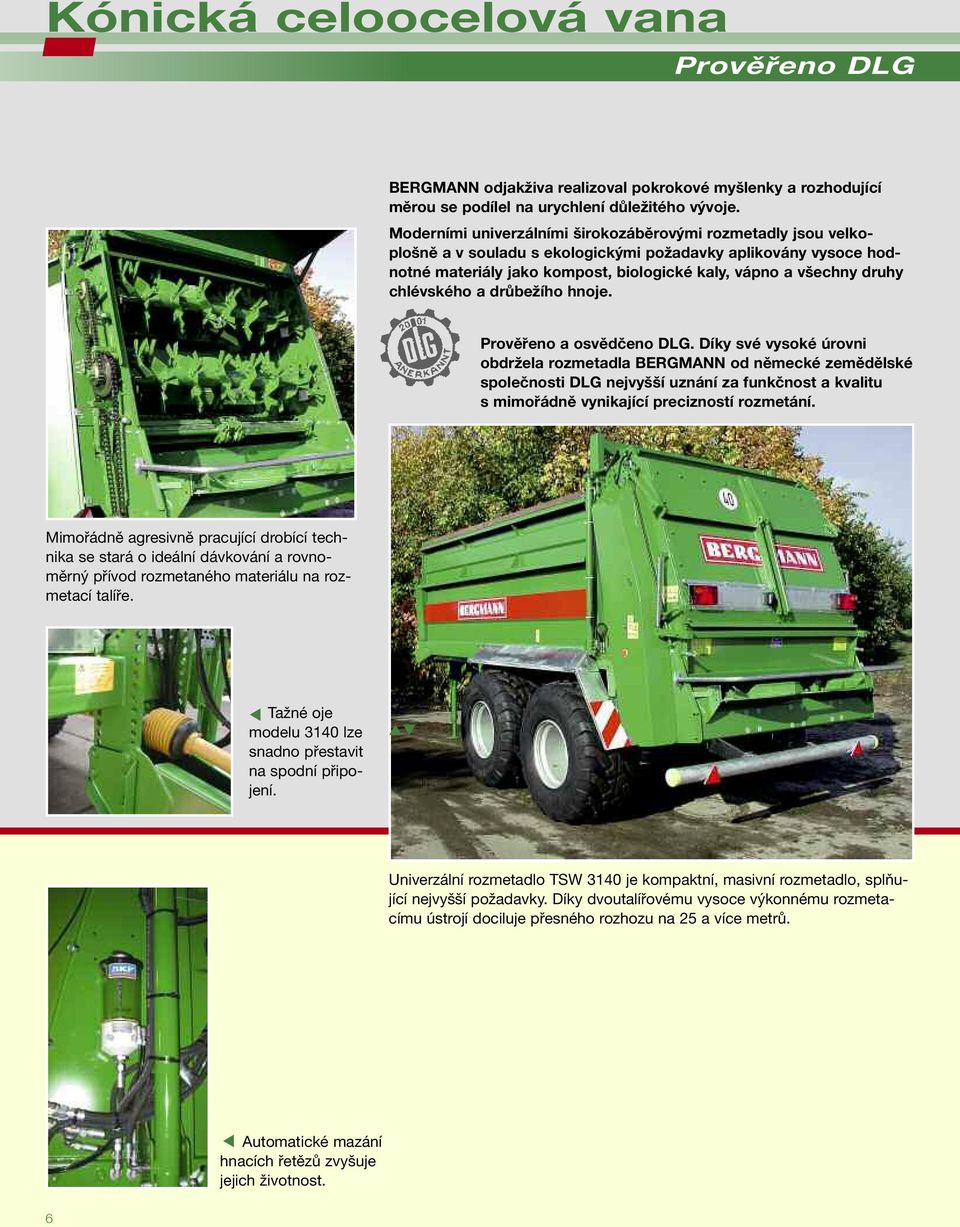

6 Kónická celoocelová vana Prověřeno DLG BERGMANN odjakživa realizoval pokrokové myšlenky a rozhodující měrou se podílel na urychlení důležitého vývoje. Moderními univerzálními širokozáběrovými rozmetadly jsou velkoplošně a v souladu s ekologickými požadavky aplikovány vysoce hodnotné materiály jako kompost, biologické kaly, vápno a všechny druhy chlévského a drůbežího hnoje. Prověřeno a osvědčeno DLG. Díky své vysoké úrovni obdržela rozmetadla BERGMANN od německé zemědělské společnosti DLG nejvyšší uznání za funkčnost a kvalitu s mimořádně vynikající precizností rozmetání. Mimořádně agresivně pracující drobící technika se stará o ideální dávkování a rovnoměrný přívod rozmetaného materiálu na rozmetací talíře. Tažné oje modelu 3140 lze snadno přestavit na spodní připojení. Univerzální rozmetadlo TSW 3140 je kompaktní, masivní rozmetadlo, splňující nejvyšší požadavky. Díky dvoutalířovému vysoce výkonnému rozmetacímu ústrojí dociluje přesného rozhozu na 25 a více metrů. Automatické mazání hnacích řetězů zvyšuje jejich životnost. 6

7 Masivní kompaktní technika Pro jistotu při nasazení Díky kónické konstrukci celoocelové vany je naložený materiál snáze dopravován k rozmetacímu ústrojí (šetří se nafta). Zejména u těžkých materiálů a dlouhých přepravních vzdáleností se jedná o enormní úsporný efekt. Univerzální rozmetadla BERGMANN dodávají uklidňující pocit jistoty a spolehlivosti. Všechny části jsou do detailu jasně a přehledně uspořádány a pečlivě navzájem sladěny. Díky dvoutalířovému vysoce výkonnému rozmetacímu ústrojí docilují přesného rozhozu na 25 a více metrů. Rozmetadlo TSW 4190 S má velmi kompaktní konstrukci rámu, u které jsou dolní a horní rám, bočnice a klanice pevně svařeny dohromady. Nástavba má celoocelovou vanu kónického tvaru s mimořádně širokým mostem a vysokou ložnou kapacitou. Vana je tak těsná, že může být dopravován a rozmetán i kašovitý materiál. Agresivní dvojité trhací zuby zabezpečují ideální dávkování a rovnoměrný přívod rozmetaného materiálu na rozmetací talíře. 7

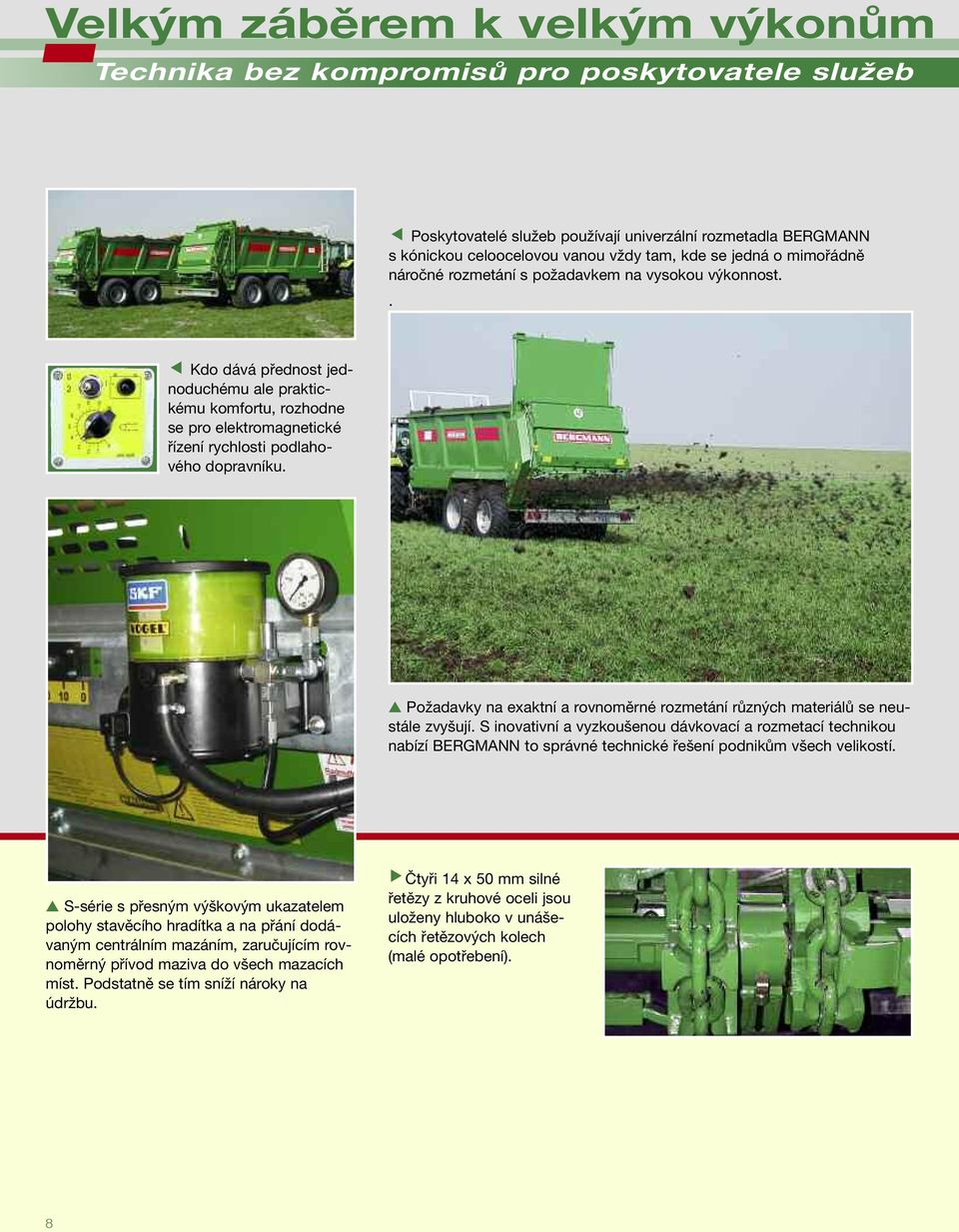

8 Velkým záběrem k velkým výkonům Technika bez kompromisů pro poskytovatele služeb Poskytovatelé služeb používají univerzální rozmetadla BERGMANN s kónickou celoocelovou vanou vždy tam, kde se jedná o mimořádně náročné rozmetání s požadavkem na vysokou výkonnost.. Kdo dává přednost jednoduchému ale praktickému komfortu, rozhodne se pro elektromagnetické řízení rychlosti podlahového dopravníku. Požadavky na exaktní a rovnoměrné rozmetání různých materiálů se neustále zvyšují. S inovativní a vyzkoušenou dávkovací a rozmetací technikou nabízí BERGMANN to správné technické řešení podnikům všech velikostí. S-série s přesným výškovým ukazatelem polohy stavěcího hradítka a na přání dodávaným centrálním mazáním, zaručujícím rovnoměrný přívod maziva do všech mazacích míst. Podstatně se tím sníží nároky na údržbu. Čtyři 14 x 50 mm silné řetězy z kruhové oceli jsou uloženy hluboko v unášecích řetězových kolech (malé opotřebení). 8

9 Nikdo nerozmetá jemněji Promyšlená, vyzrálá řešení detailů Pohon frézovacího ústrojí 2 válečkovými řetězy 1 1/4, snášejícími vysoké zatížení. Odpružené napínací jednotky zaručují optimální napnutí řetězů a tím nejvyšší kvalitu práce frézovacích válců. Pohon podlahového dopravníku zabezpečují 2 - vlevo a vpravo - namontované speciální převodovky s čelním ozubením (od TSW 5210 S). Pomocí 4 velmi pevných řetězů z kruhové oceli 14 x 50 mm (celková mez pevnosti 100 t), na kterých jsou našroubovány robustní a nahoru uzavřené dopravní lišty, je rozmetaný materiál bezpečně veden k drobícím válcům. Oddělené jištění (od TSW 5210 S) - pro frézovací válce a rozmetací talíře. Před frézovacím ústrojím a před každým rozmetacím talířem jsou umístěny přetěžovací spojky, chránící ústrojí a převodovky před přetížením materiálem. Funkce zastavení podlahového dopravníku přeruší při náhlém poklesu otáček okamžitě přísun materiálu k oběma agregátům. Zabrání se tak poškození rozmetadla při jeho ucpání. Talířová převodovka Kloubový hřídel s volnoběžkou Oddělené jištění s kontrolou otáček Vačková spínací spojka Pohon frézovacího ústrojí Vačkové spínací spojky Hlavní převodovka Kontrola otáček obou rozmetacích talířů Talířová převodovka Kontrola otáček horních rozmetacích válců O jemné rozdrobení se starají 2 velké talíře s 6 rozmetacími lopatkami. 50 mm hnací hřídele talířů jsou dimenzovány pro velké výkony. Exaktní, v souladu s normami provedený rozhoz vápna dnes patří k důležitým úkolům v zemědělství. Hydraulicky ovládané zařízení pro hraniční rozmetání zabraňuje znečištění silnic, cest, vodních toků apod. rozmetaným materiálem (výbava na přání). 9

10 Kónická celoocelová vana Optimální řešení podvozku 3-válcové frézovací ústrojí s průchodem 1,80 m se dodává s řetězovým nebo kardanovým pohonem. Velký průchod zvyšuje ložný objem a průchodnost a tím celkovou kapacitu vozu. Hydrostatický systém pérování. Všechna kola jsou stejnoměrně zatěžována. Velký rozsah pérování (až 300 mm) zaručuje nejlepší jízdní vlastnosti rozmetadla i v nerovném terénu. BERGMANN dělá ten rozdíl. Přípustná celková hmotnost 24 t s objemem 30m 3. Nové ovládání BCT 20 s podsvícenou fóliovou klávesnicí, displejem a jednoduchým, logickým uspořádáním má mnoho funkcí. Dají se s ním volně programovat různé průběhy práce. V ovládání je integrováno jednoduché počitadlo fůr příp. počitadlo provozních hodin, regulace rozmetací dávky je na přání. Rozmetadlem TSW 6230 mohou být přesně a ekonomicky aplikovány velké dávky, jako je v tomto případě chlévský hnůj, nebo jiná organická hnojiva. Na přání je dodáván ISOBUS Terminál CCI 200 použitelný i pro další ISOBUS přístroje podle ISO Terminál umožňuje ovládání pomocí dotykového displeje, velká obrazovka dovoluje přehledné ovládání stroje. Terminál disponuje osvětleným pozadím a nabízí různá uživatelská rozhraní, jako např. USB, Ethernet apod. CCI 200 obsahuje veškeré funkce BCT

11 Výroba strojů na míru Naše výrobky zvyšují Vaši produktivitu Mercedes Actros s nástavbou BERGMANN pro samochodné podvozky (cca 27 m ) k rozmetání chlévského hnoje a vápna pomocí vedlejšího pohonu kloubovým hřídelem. Rozmetací nástavby BERGMANN jsou montovány na všechny běžné typy nákladních automobilů v celém světe. Holmer Terra-Variant 500/600 s nástavbou BERGMANN pro samochodné podvozky a vážícím zařízením. Rozmetací ústrojí je poháněno vysoce výkonným hydraulickým motorem. Dávkovací zařízení pro kompostárny. Drobení kompostovaného materiálu za účelem jeho dalšího vedení pásovými dopravníky k poslednímu prosévacímu bubnu (Rethmann, Coesfeld). Dávkovací zásobník: 10 m 3 -kontejner s trhacími válci a vážícím zařízením. Přívod materiálu do předzásobníku bioplynové stanice probíhá po rozdrobení materiálu. Na zakázku lze dodat dávkovací zásobník až do objemu 60 m 3. 11

12 Technická data Haus der Werbung Verden Tschechisch 03/2011 Rozmetací ústrojí rozmetadel hnoje M M M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW M/TSW E 1000 E 1200 E 800 T 1200 T S 5210 S 6230 S A 16 A 19 A19 A 21 Jednoosý Jednoosý Jednoosý Jednoosý Tandem Tandem Jednoosý Tandem Tandem Tandem Tandem Nástavba Nástavba Nástavba Nástavba Příp. celk. hmotnost kg Vario Vario Vario Variosix do 440 do 660 do Vlastní hmotnost kg / 3.390/ 3.420/ 3.660/ 4.150/ 4.300/ 4.850/ 5.890/ 6.710/ 7.800/ 4.260/ 4.880/ 4.860/ 5.360/ Hmotnost nákladu kg / 6.610/ 8.580/ 4.340/ 7.850/ 7.700/ 9.150/ Rozměry nástavby Délka m 4,20 4,70 4,70 4,70 4,70 4,70 4,90 4,90 5,60 5,90 6,90 5,90 6,90 6,90 7,90 Šířka m 1,80 1,80 1,80 1,80 1,80 1,80 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 Výška m 0,50 1,07 1,07 1,07 1,07 1,07 0,82 0,82 1,07 1,32 1,32 1,32 1,32 1,32 1,32 Rozměry vozidla Délka m 6,30 7,00/7,15 7,00/7,15 7,00/7,15 7,00/7,15 7,00/7,15 7,47/7,74 7,47/7,74 8,00 8,45 9,40 Šířka m 2,07 2,20 2,20 2,20 2,20 2,20 2,50 2,50 2,55 2,55 2,55 Výška m 2,67 2,70 2,70 2,70 2,70 2,70 3,20 3,20 3,25 3,25 3,30 Překládací výška/sér. m 1,72 2,36 2,50 2,62 2,36 2,60 2,20 2,20 2,58 2,68/2,80 2,75/2,80 2-válcové SG m 1,25 1,25 2-válcové SM m 1,35 1,35 1,35 1,35 1,35 2-válcové SH m 1,40 1,40 1,40 2-válcové SL m 1,50 1,50 1,50 1,50 1,50 1,50 3-válcové ST m 1,80 1,80 1,80 1,80 1,80 1,80 4-válcové SW m 1,30 1,30 1,30 1,30 4-válcové SX m 1,40 1,40 1,40 1,40 1,40 4-válcové SZ/SY m 1,40 1,40 1,40 1,70 1,70 1,70 1,70 1,70 1,70 Ložný objem/sér. M m ,60 10,60 12,40 10,60 12,40 14,10 14,10 15,75 20,60 24,00 20,60 24,00 24,00 27,50 Ložný objem/sér. TSW m 3 10,00 10,00 11,80 10,00 11,80 13,10 13,10 14,00 17,00 19,70 17,00 19,70 19,70 23,00 Pohon podlahového dopr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. hydr. SG 1.25 m SW 1.30m SX 1.40m SZ 1.40m SY 1.70m Změna rozměrů, hmotností a technických dat vyhrazena. Všechny zobrazení, rozměry a hmotnosti nemusí odpovídat sériovému provedení a jsou nezávazné. Rozmetací ústrojí univerzálních rozmetadel TSW SM 1.35 m - LU I SM 1.35m SH 1.40 m - LU I SL 1.50 m - LU I ST 1.80m Sběrací a senážovací vozy - Vozy na řezanku - Překládací vozy - Vario-výměnné systémy - Speciální stroje Ludwig Bergmann GmbH Maschinenfabrik Hauptstraße Goldenstedt/Germany Tel.: +49 (0) Fax: +49 (0) info@l-bergmann.de
