1 NOVINKA > 01/ CZ

2 2

3 Nová řada X12-44 pro středně velké podniky: Řada inovací Lepší výživa rostlin, lepší aplikace přesně ke stanovené hranici: to jsou agronomické požadavky. Z ekonomického hlediska, vzhledem k neustále rostoucím cenám hnojiv je důležitá kontrola každého kilogramu hnojiva. Tedy: hledáte přesné rozmetadlo s jednoduchým nastavením, s garancí přesné aplikace napomáhající vysokým výnosům. SULKY, firma specializovaná na rozmetání průmyslových hnojiv, je neustále v blízkému kontaktu se zemědělci i výrobci hnojiv, a pečlivě naslouchá jejich připomínkám ty jsou jedním z důležitých zdrojů pro vývojové a konstrukční oddělení SULKY. Nová řada X má mnoho vylepšení pojďte se podívat, jak jednoduchá a přesná technologie může být užitečná pro Vaše výnosy, šetrná k životnímu prostředí a nápomocná k Vašemu konečnému profitu. Obsah X36 a X44 : 7 nových modelů, 4 úrovně "high technology" dovýbav...4/5 Zlepšení kvality rozhozu: Epsilon System...6/7 Nejnovější generace průběžného vážení s novým VISION-X control boxem...8/9 Hraniční rozmetání: nová "inteligentní" TRIBORD 3D výbava hraničního rozmetání... 10/11 Průtok hnojiva: vysoce přesná kontrola... 12/13 Inovační design usnadňující používání... 14/15 3

4 7 nových "high technology" modelů : nastavitelná šířka rozhozu od 12 do 36 metrů (1) model 3000 l model 2500 l Užitná hmotnost: 3000 kg 1900 l 2500 l (2.31 m nákladová šířka) 2600 l 3000 l (2.81 m nákladová šířka) Pracovní šířka m Užitečný náklad kg Kapacita zásobníku l l l l Celková šířka 2,70 m 2,98 m Plnící šířka 2,31 m 2,81 m Plnící výška 1,21 m 1,39 m 1,40 m 1,50 m Plnící hloubka 1,17 m Maximální průtok hnojiva 520 kg/min Hmotnost (prům.) 430 kg 460 kg 470 kg 475 kg (1) Podmínka: s hnojivem jehož rozmetací charakteristika a vlastnosti vyhovují rozmetání na velké záběry. 4

5 : nastavitelná šířka rozhozu od 12 do 44 metrů (1) model 4000 l Užitečný náklad: 4000 kg l 3200 l 4000 l (2.81 m nákladová šířka) Pracovní šířka m Užitečný náklad kg Kapacita zásobníku l l 4000 l Celková šířka 2,98 m Plnící šířka 2,81 m Plnící výška 1,23 m 1,41 m 1,59 m Plnící hloubka 1,32 m Max průtok 520 kg/min Hmotnost (prům.) 565 kg 600 kg 635 kg Dovýbavy ( Standard - Na přání - Specifikujte při objednávce) X36 X44 Kat. II a III vidlicový závěs 3 polohový Parkovací nohy - stabilizující rozmetadlo při odstavení 540 ot/min Waltersheid kardan s třecí spojkou 3 roky záruka na převodovku Dvoudílné síto zabraňující průchodu zhrudkovatělého hnojiva Světla vestavěná do zásobníku, chráněná Kalibrační souprava a jednoduše čitelné pravítko pro nastavení Souprava pro kontrolu pravidelnosti překrytí a granuloměr (krabička se sítky) Indikátor vodorovné polohy TRIBORD 3D systém hraničního rozmetání ovládaný z kabiny Nástavba zásobníku Sklopná plachta VISION DPB stálá dávka upravovaná v závislosti na měnící se pojezdové rychlosti VISION WPB plně automatické vážení GPS rychlostní sensor (dodávaný s podkladovou deskou pro upevnění) Postranní, přední a zadní deflektory) Stříšky proti sesedání zkrystalizovaného dusičnanu amonného a osiva Jílku vytrvalého Kola pro manipulaci při uskladnění stroje Sada tvrzených, vysoce odolných lopatek (2) Hydraulické pístnice u rozmetadla hydraulicky ovládaného (2 dvojč. okruhy) (2) Nerezová trubka zabraňující přístupu k diskům s lopatkami X36 a X44 : Výběr ze 4 úrovní ovládání VISION WPB s VÁHOU průběžné vážení VISION DPB elektronicky upravovaná dávka podle změny prac. rychlosti HYDRAULICKY ovládaná hradítka (2 jednočinné okruhy) BOWDENOVÝMI LANKY ovládaná hradítka (nerez lanka, potažená teflonem) (2) Standard u modelů VISION DPB a VISION WPB X44 HI-TECH (VISION WPB Vážící systém + zařízení kontroly záběru, detaily na požádání) 5

6 zlepšení rovnoměrnosti překrytí Numerické technologie pomohly zlepšit charakteristiku rozmetání na velké záběry Tým vývoje a konstrukce SULKY v úzké spolupráci s CEMAGREF* na testovacím zařízení CEMIB (Stříbrná medaile na SIMA 2007). Na grafu je zachycen průběh rozmetání poprvé v 3 dimensionální soustavě. *Výzkumný ústav pro zemědělství a žívotního prostředí, Francie Vylepšený systém rozmetání Všechny komponenty u nové řady SULKY X12-44 byly optimálně upravovány v průběhu testů na testovací stolici : délka, tvar a pozice lopatek ; aerodynamický, hemisferický tvar přiváděcích kanálů, zajišťuje plynulé vedení toku hnojiva, bez prudkých změn směru 6

7 : 4 vrstvy překrytí na disk Patentovaný tvar nových lopatek Epsilon má tři cíle: Přesně usměrňuje tok granulátu ve dvou proudech; Udržuje rozdělení toku granulátu do dvou žlábků po celou dobu odstředivého zrychlení, nezávisle na požadované dávce na ha ; ; Tím vznikají 4 vrstvy překrytí na disk, jelikož každá z lopatek má jinou délku a specifické vykrojení ; Do "C " tvarovaná výsypka násobí efekt Epsilon lopatek. Rozmetané množství (%) Rozmetané množství (%) Rozmetané množství (%) X36-24 m - CV= 4,3% KEMIRA (GROWHOW) - NP X36 24 m CV 4,3% X36-32 m - CV= 4,3% KEMIRA (GROWHOW) - Dusičnan amonný 33,5 % X44-42 m - CV= 5,65% YARA - NPK Mg Lopatka s dvojitým žlábkem Výledek : 4 násobné překrytí, rovnoměrný rozhoz a snadné nastavení Na těchto grafech, naměřených testovacími centry DIAS (Dánsko) and CEMAGREF (Francie) můžete vidět velmi široké oblasti překrytí znázorňované křivkou trojúhelníkového tvaru. Tímto Epsilon design přináší: Bezvadná příčná charakteristika rozmetání, s koeficienty blízkými 5% ; Šetrné ke granulátu, což je nutností u rozmetání na široký záběr (nedrtí granule na prach) ; Mnohem méně se projeví případné chyby v nastavení, proměnná kvalita hnojiva, chyby obsluhy, dokonce vliv větru. Jednoduché, logické, přesné : nastavení šířky pákou na stupnici Plynulé nastavení (bez kroků) nastavení místa dopadu hnojiva na disk : Nastavením páky na stupnici, zvětšujete nebo zmenšujete šířku rozhozu. Velké stupnice (ze syntetického oxidaci odolného materiálu), snadno čitelné i při stojící obsluze, snadno obslužná páka. Bezpečnost a snadné použití : není potřeba jakkoliv měnit disky nebo přestavovat lopatky. 7

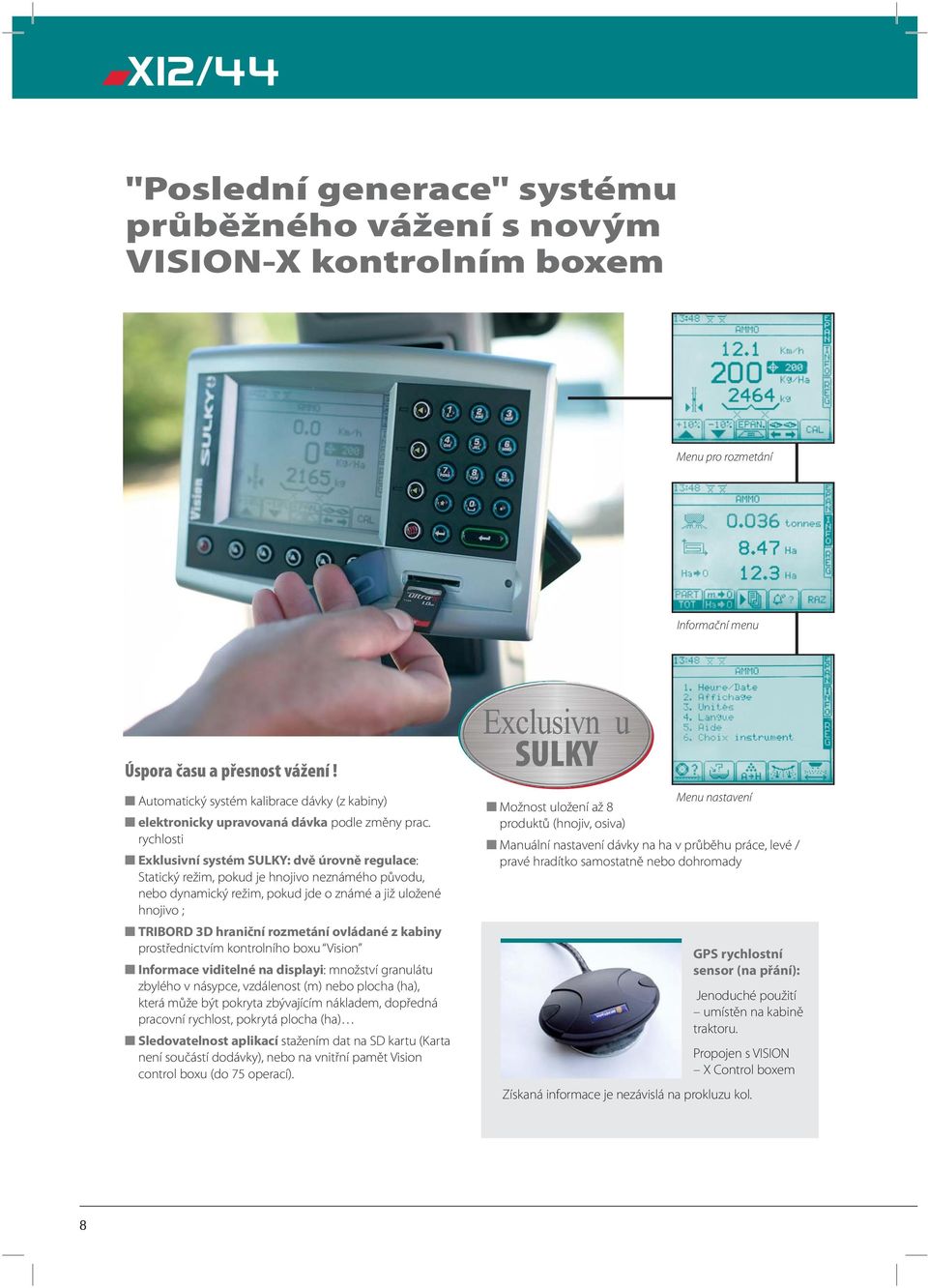

8 "Poslední generace" systému průběžného vážení s novým VISION-X kontrolním boxem Menu pro rozmetání Informační menu Úspora času a přesnost vážení! Automatický systém kalibrace dávky (z kabiny) elektronicky upravovaná dávka podle změny prac. rychlosti Exklusivní systém SULKY: dvě úrovně regulace: Statický režim, pokud je hnojivo neznámého původu, nebo dynamický režim, pokud jde o známé a již uložené hnojivo ; TRIBORD 3D hraniční rozmetání ovládané z kabiny prostřednictvím kontrolního boxu Vision Informace viditelné na displayi: množství granulátu zbylého v násypce, vzdálenost (m) nebo plocha (ha), která může být pokryta zbývajícím nákladem, dopředná pracovní rychlost, pokrytá plocha (ha) Sledovatelnost aplikací stažením dat na SD kartu (Karta není součástí dodávky), nebo na vnitřní pamět Vision control boxu (do 75 operací). Exclusivn u SULKY Menu nastavení Možnost uložení až 8 produktů (hnojiv, osiva) Manuální nastavení dávky na ha v průběhu práce, levé / pravé hradítko samostatně nebo dohromady GPS rychlostní sensor (na přání): Jenoduché použití umístěn na kabině traktoru. Propojen s VISION X Control boxem Získaná informace je nezávislá na prokluzu kol. 8

9 Vážící systém SULKY: robustní a kompaktní Přesahuje násypkou o pouhých 12 cm zachování stability Jeden, z výroby kalibrovaný, nerezový senzor chráněný a vestavěný do rámu (na rozdíl od běžného použití několika senzorů v různých místech; Vestavěné zařízení kompenzující zkreslení informace o hmotnosti při náklonu na svahu nebo nerovném terénu; Senzor o kapacitě 10 tun, tzn. s rezervou 6 tun nad maximální nosnost rozmetadla garance po dobu životnosti stroje; Rychlé a přesné, zejména na úvratích : dvojité ovládání otvírání hradítek První : Elektrické nastavení dávky (nerezové pístnice servomotorů) ; Druhé : Hydraulické ovládání, slouží k zavírání / otvírání hradítek. Na úvratích : hydraulické ovládání zabezpečuje okamžité otevření/ zavření hradítek, což omezuje riziko pře/pod dávkování požadovaného množství v této oblasti; Produktivita : v případě, že nemůžete použít traktor s elektronickou výbavou, je MOŽNO OVLÁDAT MANUÁLNĚ. I poté je možno pracovat pouze s jednou polovinou rozmetadla 1- Electrické ovládání 2- hydraulické ovládání Jednoduchý, přesný, připravený k práci se systémy přesného zemědělství Nový moderní design Numerická klávesnice s intuitivně jednoduchým ovládáním Velký display, kompatibilní s Windows a přímým vstupem do 3 menu (Nastavení, Rozmetání, Informativní) Kompatibilní s GPS: množství referencí fungujících strojů se všemi hlavními systémy (Greenstar, Agrimap+, Agrocom, Satplan, Farmstar ) Vestavěná čtečka SD karet: uložení pracovních operací (zpětná sledovatelnost operací je limitována pouze kapacitou Vaší paměťové karty) a/nebo čtení z výnosové mapy pro úpravu dávky(exclusivita SULKY) "extra" se SULKY: možnost použití VISION-X kontrolního boxu se secím strojem (úprava výsevního množství) VISION DPB nebo elektronická DPA verze: nehlídá pouze stálost dávky (v závislosti na změně prac. rychlosti), ale také TRIBORD 3D systém hraničního rozmetání, manualní nastavení dávky, údaje na displayi - rychlost, plocha (ha), vyházené množství (kg) Díky vestavěné čtečce paměťových karet VISION-X kontrol box umožňuje zpětnou sledovatelnost operací a je připraven k práci se systémy přesného zemědělství. 9

10 Hraniční rozmetání : nové "inteligentní" zařízení TRIBORD 3D Exclusivn u SULKY Odpadá "bolení hlavy" způsobené hranicemi ošetřovaných pozemků! Nastavení hraničního rozhozu je možné I bez nutnosti vystupování z kabiny traktoru, za současného zachování přesné dávky a šetrnosti k životnímu prostředí Pokud jedna z hranic leží podél vodního toku, obydlených území, silnice či stezky, respektuje environmentální doporučení Evropské Unie (norma EN ), i když to znamená pod-dávkování několika posledních metrů. Pokud je daná hranice v sousedství s dalším obdělávaným polem, pomocí modu "eco-intensive na SULKY TRIBORD 3D se vyhnete zbytečnému plýtvání granulátem a zároveň udržujete výnos a kvalitu zrna! Technické řešení SULKY: specifická rozmetací lopatka Snadné použití : nevyžaduje rozdílná nastavení pro různá hnojiva nebo pracovní šířky (TRIBORD 3D je kompletně integrován do systému nastavení SULKY X36 and X44) A B Nastavitelná výpusť granulí ze zásobníku Elektrický servomotor Excelentní rovnoměrnost rozmetání, jelikož lopatka nenarušuje granulaci hnojiva ; ve srovnání s jinými zařízeními na trhu, jež užívají deflektory které násilně odchylují dráhu letu granulátu. C Specifická krátká hraniční lopatka B A C 10

11 Ovládání hraničních lopatek z kabiny možnost použití různých režimů Ovládání dodáváno standardně u rozmetadel SULKY X36 a X44 ; electrické ovládání jednou pákou nebo prostřednictvím kontrolního boxu VISION-X* Elektrický servomotor přestaví místo výpadu hnojiva ze zásobníku tak aby dopadalo na kratší, specialní TRIBORD 3D lopatku (upevněna na disku po celou dobu rozmetání) Tlačítko plná pracovní šířka Tlačítko výnosově intensivní hraniční režim Tlačítko enviromentální hraniční režim plná pracovní šířka Červené tlačítko : přísný "enviromentální hraniční" režim ; TRIBORD 3D krátká lopatka odebírá veškeré hnojivo, což respektuje environmentální doporučení Evropské Unie EN (tolerance pouze 3 z 1000 granulí za stanovenou hranicí) Žluté tlačítko : nový "výnosově-intensivní hraniční" režim ; elektrický servomotor přestaví hraniční lopatku TRIBORD 3D do střední polohy, ta rozmetá (a od delších lopatek přebírá) 75% celkově rozmetané dávky. 100% dávky tak bude umístěno asi pouze 2m od stanovené hranice. Zelené tlačítko : návrat k původnímu nastavení "plné pracovní šířky" s vysokou přesností a velkým záběrem výnosově intensivní hraniční režim Rozmetané možství (%) X36 - "výnosově-intensivní hraniční" režim Pracovní šířka : 24 m množství přeletěných částic : 9.1 z for 1000 KEMIRA (GROWHOW) - NP TRIBORD 3D, funkce "eko-intensivní hraniční režim" (Žluté tlačitko) : je kladen důraz na životní prostředí, vyhnete se poddávkování, a zhoršené kvalitě porostu podél hranice. Rozmetané možství (%) X36 - "environmentální hraniční" režim Pracovní šířka : 24 m množství přeletěných částic : 2.3 z 1000 KEMIRA (GROWHOW) - NP TRIBORD 3D, "environmentální" funkce (červené tlačítko) : respektuje oficiální normu EN (méně než 3 z 1000 granulí za hranicí). environmentální hraniční režim * u řad X36 VISION DPB nebo WPB a X44 VISION DPB nebo WPB. 11

12 Průtok hnojiva : vysoká přesnost a kontrola množství Exclusivn u SULKY do 520 kg/minutu! Jenom pro příklad, zde jsou výsledky které vývojové středisko Sulky obdrželo během intensivních testů rozmetání: - do 820 kg/ha při 12 km/h na 28 metrů (směsi N-P-K) ; - do 350 kg/ha při 18 km/h na 44 metrů (kvalitní dusičnan amonný). Vylepšený čechrač : SULKY oscilující regulátor průtoku Patentovaná součást - regulátor průtoku, SULKY byl vylepšen tak, aby bylo dosaženo optimálního průtoku hnojiva v obou polovinách zásobníku u X36 a X44 ; Pokud narazí na odpor, například když jsou hradítka uzavřena při úvraťovém manévru, spirála v horní části čechrače absorbuje oscilační pohyby čechrače ; Výsledek : stálý průtok granulí hnojiva (bez prachu při rozběhu, nebo hromadění na hradítkách ve vlhku). 12

13 Snadné a jednoduché manuální nastavení Přátelské k uživateli ; Velké stupnice (ze syntetického oxidaci odolného materiálu) snadno čitelné i při stojící obsluze, snadno obslužná páka. Od 3 do 1200 kg/ha! Úplné vyprázdnění zásobníku Vylepšený design výpustí a hradítek Nový tvar hradítka umožňuje plynulé nastavení množství bez kroků od 3 do 1200 kg/ha, bez nutnosti domontování dalších dovýbav Úplné vyprázdnění, do posledního kilogramu, díky dnu vylisovanému z NEREZOVÉ OCELI z jednoho kusu materiálu (beze svárů) Hradítko je na boční stěně násypky (nikoliv na jejím dně): při jakémkoli množství v zásobníku (např. po přepravě s plným nákladem), požadovaná dávka na hektar zůstává spolehlivě stejná. Ovládání hradítek možnost výběru Ovládání lanky : zavírání a otevírání jednoho nebo druhého hradítka nebo obou současně bowdenovým lankem. Hydraulické ovládání se dvěma jednočinnými pístnicemi (na přání spojka tvaru T pro 1 jednočinný okruh. Hydraulické ovládání se dvěma dojčinnými pístnicemi je výbavou strojů s kontrolním VISION X controlním panelem. Tak je hradítko drženo v uzavřené poloze I tehdy když nastane netěsnost hydrauliky (na přání spojka tvaru T pro 1 dvojčinný okruh. 13

14 Nový design pro snadnější použití Hodně invence bylo vloženo do konstrukce do V tvarované sklopné plachty u X36 a X44, s pákou po straně umožnující snadné otevření a zakrytí násypky. Manuální kalibrace : snadnější než kdy před tím Disk odstranitelný bez pomocného nářadí Souprava pro nastavení dávky nainstalovatelná během pár vteřin Nové, posuvné pravítko nastavení většího formátu Updatované tabulky nastavení dostupné ve volně stažitelných manuálech na HYPERLINK " Souprava pro kontrolu rovnoměrnosti překrytí a granulometr ve standardní výbavě Souprava pro nastavení dávky X12-44 posuvné pravítko nastavení HYPERLINK " com" Souprava pro kontrolu rovnoměrnosti překrytí 14

15 Zavěšení a čištění : zjednodušené a zrychlené Rám z oceli s vysokou mezí pružnosti je ideálním materiálem tam kde je požadována pevnost a nosnost velkého nákladu Vidlicový závěs, se širokým otevřením zlepšení bezpečnosti při zavěšování / odpojování Kardan Waltersheid PTO s třecí spojkou ve std. Hladké povrchy (omezení ploch kde může ulpívat hnojivo) umožňují snadné čištění, dlouhou životnost a vysokou hodnotu při případném následném prodeji stroje. Bezpečnost při přepravě Standardní výbava obsahuje zadní světla pro silniční přepravu, umístěná v takové výši, aby byla zajištěna maximální viditelnost, vestavěná do zásobníku, lépe chráněná před agresivním prachem z hnojiv, a proti poškození Odlévané, zaoblené rohy nástaveb základní kapacity Přístupový žebřík Nerezová trubka zabraňující přístupu k diskům a lopatkám 13 kroků povrchové ochrany Pečlivá příprava povrchu barvených částí, odmaštění a pasivace v tunelu Ponoření do lázně se základovou barvou se silnou přilnavostí Nakonec 3 poslední nástřiky nanášeny s přihlédnutím k posledním enviromentálním normám Rozsáhlé použití nerezové oceli : Epsilon System, TRIBORD 3D system, deflektory, hydraulická spojení, šrouby, nýty 15

16 Sulky největší francouzký výrobce rozmetadel V současné době je Sulky největším francouským výrobcem rozmetadel a secích strojů. Našim cílem je, aby naše stroje umožnily jejich majitelům vyšší produktivitu a kvalitní práci. Nabídka pro Vás je vytvořena s přihlédnutím k Vašim požadavkům a charakteristice Vašich podmínek. Jsme připraveni k Vašim službám. Naši obchodní partneři, dealeři Sulky jsou připraveni poskytnout Vám informace o našich výrobcích. V tom se jim bude snažit pomoci náš tým SULKY, tým prodejního a poprodejního servisu. Zákazník je naší prioritou. SULKY specializovaná firma v oborech setí a rozmetání průmyslových hnojiv Výhradní zástupce s akreditací pro Českou Republiku MOREAU AGRI s.r.o. Brno Huštěnovice 370 Tel : Fax : Fotografie : G. Gauter - Vzhledem k neustále probíhajícímu vývoji, Sulky si vyhrazuje právo změny údajů popsaných v tomto materiálu bez předchozího upozornění CZ/X Slovenskou Republiku MOREAU AGRI spol. s r.o Madunice Tel : Fax : lerousseau.com specializovaná firma v oborech setí a rozmetání průmyslových hnojiv SULKY-BUREL - BP 92111, rue Fabien Burel, Châteaubourg Cedex FRANCE Tél. : (33) Fax : (33) info@sulky-burel.com
