1 Závod na energetické využití odpadů ZEVO Malešice

2 Co děláme pro čistou Prahu Investice Technologie Přínosy (Energie z odpadu aneb civilizační odpad nemusí mít ekologický dopad ) Bláha A. Praha - MHMP 11. prosince 2009

3 Obsah Chronologie ZEVO Malešice jak to všechno bylo? Popis technologie ZEVO komplexní technologie Přínosy eko- logické ekonomické bilance Rizika emise ZEVO emise versus emoce a dioxinová pravda Investice kolik to stálo? co to přineslo? Kogenerace, SCR DeNOx a rekuperace tepla ze spalin kvalifikace do evropské spalovenské ligy Nakládání s odpady pohled k sousedům

4 Chronologie ZEVO Malešice [ Rozhodnutí hl. m. Praha pro výstavbu spalovny v Malešicích [ Zahájení výstavby spalovny [ Zahrnutí mokrého stupně čištění do plánování (1988 zahrnoval původní projekt pouze elektrofiltr) 6/1998 [ Zahájení zkušebních testů 7/1998 [ Zahájení zkušebního provozu 9/1998 [ Přechod do trvalého provozu 2000 [ Spuštění SNCR DeNOx technologie (pro snížení NOx emisí ve spalinách) 2000 [ Aplikace aktivního uhlí do vápenné suspenze (adsorpce PCDD/F a Hg v mokré vypírce) 2006 [ Spuštění nového řídícího systému Delta V 2007 [ Začlenění SCR DeDiox technologie 2009 [ Zahájení výstavby kogenerace a SCR DeNOx technologie

5 Technologické schéma ZEVO 1.Termická část 2.SNCR DeNitrifikace 3.Polosuchá absorpce 4.Elektrofiltr 5.SCR DeDiox 6.Mokrý stupeň čisštění 7.Ohřev spalin 8. Kouřový ventilátor 9.Komín

6 Přínosy Kapacita t/rok zamezí skládkování TKO v Praze *) Termické využití TKO redukuje jeho objem o 90% Termické využití TKO redukuje jeho hmotnost o 70% Výhřevnost TKO je 10 MJ/kg (tzn. jako hnědé uhlí) t/rok strusky lze využít jako stavební materiál *) t/rok železného šrotu využitelné jako druhotná surovina *) Dodávka TJ/rok *) tepla (spotřeba domácností) Dodávka MWh/rok *) elektřiny (spotřeba domácností) Nezávislost na odběru elektřiny z veřejné sítě ( MWh/rok *) ) 50% vyrobené energie ze zeleného zdroje Čistá technologie splňující velmi přísné ekologické požadavky Provoz s pozitivní ekonomickou bilancí *) uvedená množství jsou vztažena na kogenerační provoz (od roku 2010/11)

7 Bilance t/rok TKO pokryjí Letenský stadion do výšky 100 m Vytříděný železný šrot pokryje výstavbu 30 km *) železnice Inertní škvára (~ čedič) použitelná pro výstavbu 18 km *) komunikací Energie z TKO (teplo a elektřina) pokryje spotřebu *) domácností Koncentrace škodlivin z TKO v 0,7% jeho původního objemu ZEVO eliminuje dioxiny a furany (PCDD/F) ze životního prostředí *) uvedená množství jsou vztažena na kogenerační provoz (od roku 2010/11)

8 Materiálové a energetické bilance 2007

9 Emise ZEVO 2008 Roční průměr hodnot v porovnání se směrnicí EU 86/2002 (tabulka) polutant emise zákonný limit jednotka % z limitu měření prach 1,42 10 mg.nm SO 2 2,12 50 mg.nm -3 4 NOx 151, mg.nm CO 17,69 50 mg.nm HCl 0,66 10 mg.nm -3 7 TOC 0,58 10 mg.nm -3 6 HF 0, mg.nm Cd 0,0004 mg.nm -3 0,05 Tl 0,0000 mg.nm -3 1 Hg 0,0135 0,05 mg.nm Sb 0,0009 As 0,0004 Pb 0,0122 Cr 0,0042 Co 0,0004 0,5 mg.nm -3 7 Cu 0,0042 Mn 0,0104 Ni 0,0021 V 0,0002 PCDD/F 0,0160 0,1 ng.nm kontinuální diskontinuální

10 Emise ZEVO Vývoj ročních průměrů hodnot v porovnání se směrnicí EU 86/2002 ZEVO - procentuální plnění emisních limitů % TZL SO2 10 mg/m mg/m 3 10 mg/m 3 1 mg/m 3 50 mg/m 3 10 mg/m 3 50 mg/m 3 NOx CO HCl % z limitu 2006 % z limitu 2007 % z limitu 2008 TOC HF kovy I.sk kovy II.sk kovy III.sk PCDD/F 0,05 mg/m 3 0,05 mg/m 3 0,5 mg/m 3 0,1 ng/m 3

11 Emisní limity spaloven vs. ostatní tepelné zdroje Porovnání emisních limitů spaloven odpadů vs. Limitů pro ostatní zvláště velké zdroje znečištění - ZVZ ( MW) ZEVO (2008) spalovny ZVZ ( MW) limit mg/m ,5 10 CO SO2 NOx TZL 67

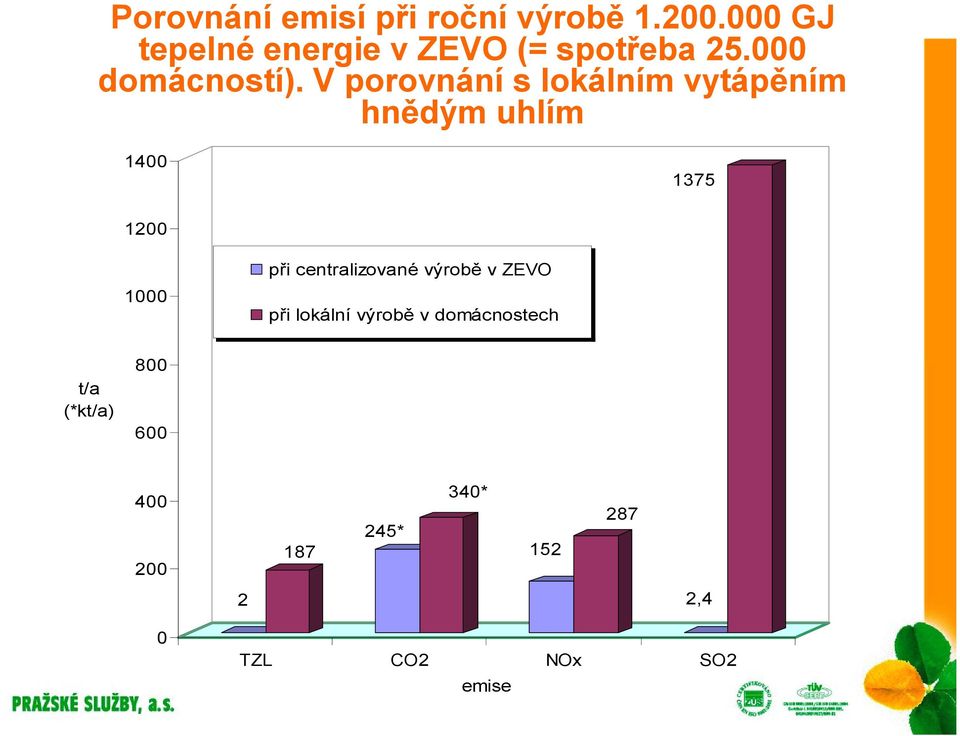

12 Porovnání emisí při roční výrobě GJ tepelné energie v ZEVO (= spotřeba domácností). V porovnání s lokálním vytápěním hnědým uhlím při centralizované výrobě v ZEVO při lokální výrobě v domácnostech t/a (*kt/a) * 340* ,4 0 TZL CO2 NOx SO2 emise

13 Bilance PCDD/F ve výstupech ZEVO bilance PCDD/F ve výstupech ze ZEVO (komunální odpad na vstupu obsahoval 58,52 g I-TEQ, i.e. 100%) průměr ng I-TEQ/kg TKO (Müllverbrennung - die thermische Behandlung von Abfällen, 2002) 0,6% 5,4% 31,0% 63,0% ovzduší škvára popílek destrukce

14 Investice Aplikace aktivního uhlí = Kč zavedení emisních limitů pro dioxiny a furany 0,1 ng I-TEQ/Nm SNCR DeNOx = Kč snížení emisí oxidů dusíku pod 200 mg/nm Nový řídící systém Delta V = Kč bezpečnější provoz, celkové snížení ostatních emisí 2007 SCR DeDiox = Kč snížení emisí dioxinů a furanů pod 20% zákonného limitu 2009 Automatika spalování = Kč zvýšení účinnosti, snížení emisí, snížení provozních nákladů 2010 Kogenerace a SCR DeNOx = Kč zvýšení účinnosti a snížení emisí oxidů dusíku pod 100 mg/nm 3

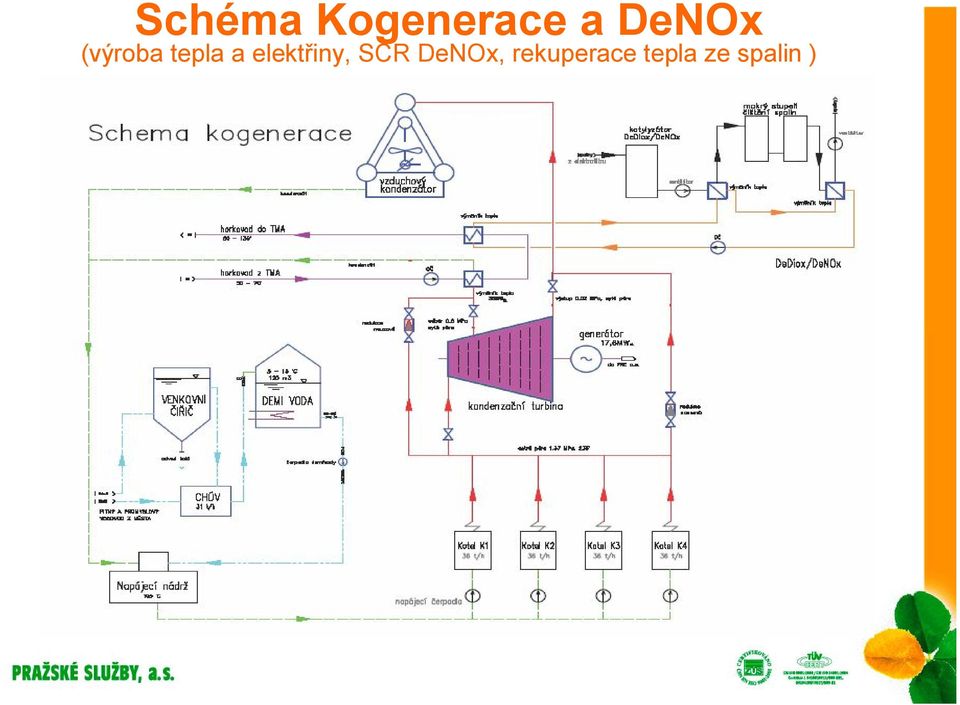

15 Schéma Kogenerace a DeNOx (výroba tepla a elektřiny, SCR DeNOx, rekuperace tepla ze spalin )

16 Vize ZEVO 2010 (Kogenerace, SCR DeNOx, rekuperace - umístění nových technologií )

17 Nakládání s TKO v EU pohled k sousedům Nakládání s odpady v EU vs. Česká Republika a SRN 100% 90% 80% % skládkování 60% 50% 40% 30% energetické využívání tepelné zpracování kompostování, recyklace atd. 20% % 11 0% Německo Česká Republika průměr EU (17 zemí) Zdroj: CEWEP/Eurostat 2006

18 Ekologické nakládání s pražským TKO pro čistou Prahu! Děkuji za pozornost prezentoval Dr.-Ing. Aleš Bláha, ředitel ZEVO Malešice/Praha ales.blaha@psas.cz
