1 ŽÁDOST O VYDÁNÍ INTEGROVANÉHO POVOLENÍ podle hlavy II Zákona č. 76/2002 Sb., o integrované prevenci a omezování znečištění, o integrovaném registru znečištění a o změně některých zákonů (zákon o integrované prevenci) zpracovaná dle přílohy k vyhlášce č. 554/2002 Sb. ve znění vyhlášky č. 363/2010 Sb. pro spalovnu nebezpečných a ostatních odpadů, provozovna Pardubice Provozovatel zařízení: Místně příslušný úřad: AVE CZ odpadové hospodářství s.r.o. Pražská 1321/38a Praha 10 Krajský úřad Pardubického kraje Komenského nám Pardubice Květen 2012 doplněná srpen 2012

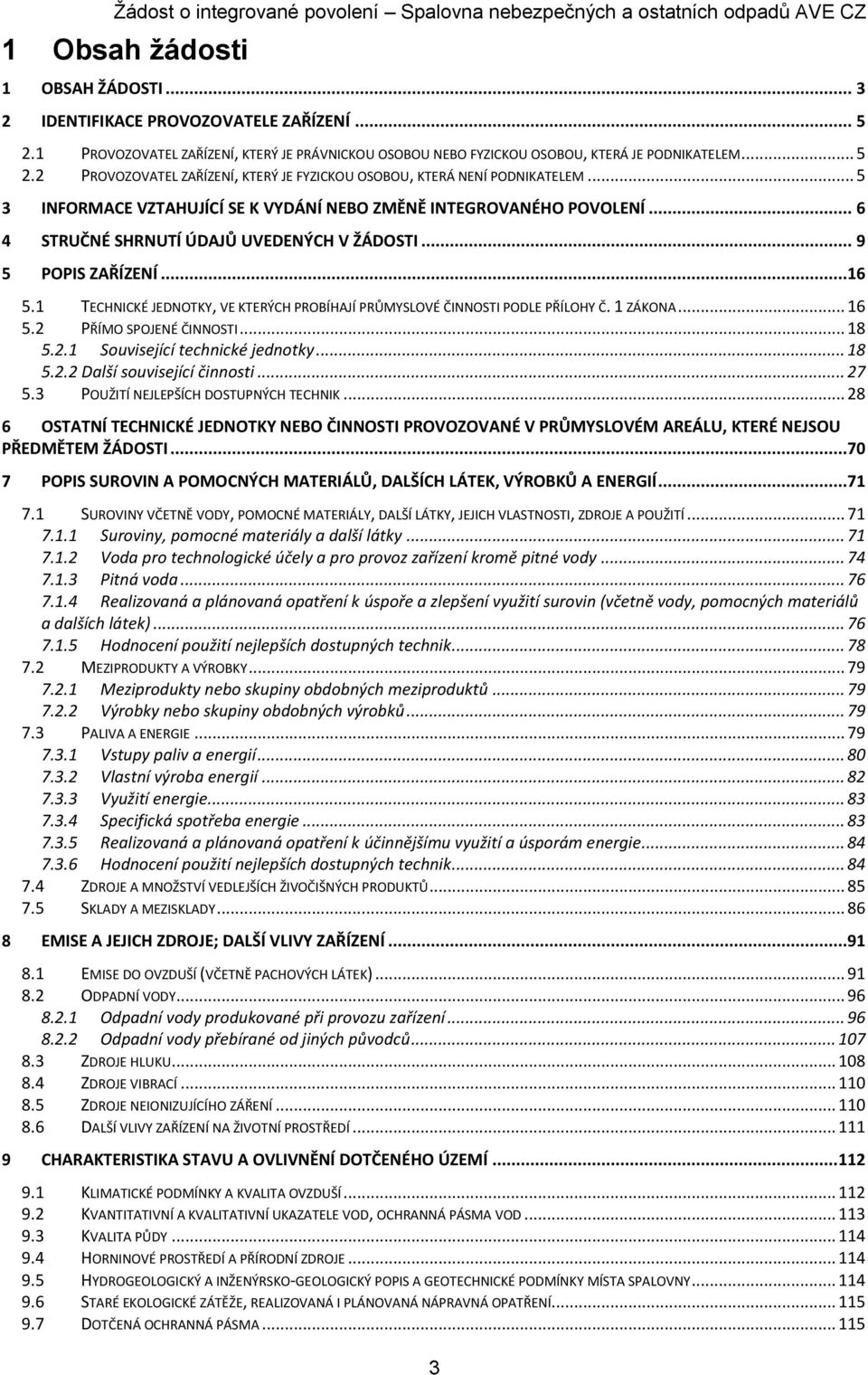

2 1 Obsah žádosti 1 OBSAH ŽÁDOSTI IDENTIFIKACE PROVOZOVATELE ZAŘÍZENÍ PROVOZOVATEL ZAŘÍZENÍ, KTERÝ JE PRÁVNICKOU OSOBOU NEBO FYZICKOU OSOBOU, KTERÁ JE PODNIKATELEM PROVOZOVATEL ZAŘÍZENÍ, KTERÝ JE FYZICKOU OSOBOU, KTERÁ NENÍ PODNIKATELEM INFORMACE VZTAHUJÍCÍ SE K VYDÁNÍ NEBO ZMĚNĚ INTEGROVANÉHO POVOLENÍ STRUČNÉ SHRNUTÍ ÚDAJŮ UVEDENÝCH V ŽÁDOSTI POPIS ZAŘÍZENÍ TECHNICKÉ JEDNOTKY, VE KTERÝCH PROBÍHAJÍ PRŮMYSLOVÉ ČINNOSTI PODLE PŘÍLOHY Č. 1 ZÁKONA PŘÍMO SPOJENÉ ČINNOSTI Související technické jednotky Další související činnosti POUŽITÍ NEJLEPŠÍCH DOSTUPNÝCH TECHNIK OSTATNÍ TECHNICKÉ JEDNOTKY NEBO ČINNOSTI PROVOZOVANÉ V PRŮMYSLOVÉM AREÁLU, KTERÉ NEJSOU PŘEDMĚTEM ŽÁDOSTI POPIS SUROVIN A POMOCNÝCH MATERIÁLŮ, DALŠÍCH LÁTEK, VÝROBKŮ A ENERGIÍ SUROVINY VČETNĚ VODY, POMOCNÉ MATERIÁLY, DALŠÍ LÁTKY, JEJICH VLASTNOSTI, ZDROJE A POUŽITÍ Suroviny, pomocné materiály a další látky Voda pro technologické účely a pro provoz zařízení kromě pitné vody Pitná voda Realizovaná a plánovaná opatření k úspoře a zlepšení využití surovin (včetně vody, pomocných materiálů a dalších látek) Hodnocení použití nejlepších dostupných technik MEZIPRODUKTY A VÝROBKY Meziprodukty nebo skupiny obdobných meziproduktů Výrobky nebo skupiny obdobných výrobků PALIVA A ENERGIE Vstupy paliv a energií Vlastní výroba energií Využití energie Specifická spotřeba energie Realizovaná a plánovaná opatření k účinnějšímu využití a úsporám energie Hodnocení použití nejlepších dostupných technik ZDROJE A MNOŽSTVÍ VEDLEJŠÍCH ŽIVOČIŠNÝCH PRODUKTŮ SKLADY A MEZISKLADY EMISE A JEJICH ZDROJE; DALŠÍ VLIVY ZAŘÍZENÍ EMISE DO OVZDUŠÍ (VČETNĚ PACHOVÝCH LÁTEK) ODPADNÍ VODY Odpadní vody produkované při provozu zařízení Odpadní vody přebírané od jiných původců ZDROJE HLUKU ZDROJE VIBRACÍ ZDROJE NEIONIZUJÍCÍHO ZÁŘENÍ DALŠÍ VLIVY ZAŘÍZENÍ NA ŽIVOTNÍ PROSTŘEDÍ CHARAKTERISTIKA STAVU A OVLIVNĚNÍ DOTČENÉHO ÚZEMÍ KLIMATICKÉ PODMÍNKY A KVALITA OVZDUŠÍ KVANTITATIVNÍ A KVALITATIVNÍ UKAZATELE VOD, OCHRANNÁ PÁSMA VOD KVALITA PŮDY HORNINOVÉ PROSTŘEDÍ A PŘÍRODNÍ ZDROJE HYDROGEOLOGICKÝ A INŽENÝRSKO-GEOLOGICKÝ POPIS A GEOTECHNICKÉ PODMÍNKY MÍSTA SPALOVNY STARÉ EKOLOGICKÉ ZÁTĚŽE, REALIZOVANÁ I PLÁNOVANÁ NÁPRAVNÁ OPATŘENÍ DOTČENÁ OCHRANNÁ PÁSMA

3 9.8 OSTATNÍ ODPADY ZDROJE A MNOŽSTVÍ PRODUKOVANÉHO ODPADU ODPADY PŘEBÍRANÉ OD JINÝCH PŮVODCŮ SHROMAŽĎOVÁNÍ, SOUSTŘEĎOVÁNÍ A SKLADOVÁNÍ ODPADU TŘÍDĚNÍ, MÍŠENÍ A ÚPRAVA ODPADU OPĚTOVNÉ POUŽITÍ VYUŽITÍ ODPADU VČETNĚ MATERIÁLOVÉHO VYUŽITÍ PLÁN ODBORNÉHO VZDĚLÁVÁNÍ PRACOVNÍKŮ DALŠÍ PODKLADY SYSTÉM MONITOROVÁNÍ VLIVŮ NA ŽIVOTNÍ PROSTŘEDÍ DALŠÍ OPATŘENÍ PREVENTIVNÍHO CHARAKTERU PŘEDCHÁZENÍ HAVÁRIÍM A OMEZOVÁNÍ JEJICH NÁSLEDKŮ SYSTÉM ENVIRONMENTÁLNÍHO ŘÍZENÍ UKONČENÍ PROVOZU ZAŘÍZENÍ NÁVRH ZÁVAZNÝCH PODMÍNEK PROVOZU ZAŘÍZENÍ A JEJICH ČASOVÉ PLNĚNÍ EMISNÍ LIMITY OPATŘENÍ K VYLOUČENÍ RIZIK MOŽNÉHO ZNEČIŠŤOVÁNÍ ŽIVOTNÍHO PROSTŘEDÍ A OHROŽOVÁNÍ ZDRAVÍ ČLOVĚKA POCHÁZEJÍCÍCH ZE ZAŘÍZENÍ PO UKONČENÍ JEHO ČINNOSTI, POKUD K TAKOVÉMU RIZIKU ČI OHROŽENÍ ZDRAVÍ ČLOVĚKA MŮŽE DOJÍT PODMÍNKY ZAJIŠŤUJÍCÍ OCHRANU ZDRAVÍ ČLOVĚKA A ŽIVOTNÍHO PROSTŘEDÍ PŘI NAKLÁDÁNÍ S ODPADY PODMÍNKY ZAJIŠŤUJÍCÍ OCHRANU ZDRAVÍ ČLOVĚKA, ZVÍŘAT A OCHRANU ŽIVOTNÍHO PROSTŘEDÍ, ZEJMÉNA OCHRANU OVZDUŠÍ, PŮDY, LESA, PODZEMNÍCH A POVRCHOVÝCH VOD, PŘÍRODY A KRAJINY DALŠÍ ZVLÁŠTNÍ PODMÍNKY OCHRANY ZDRAVÍ ČLOVĚKA A ŽIVOTNÍHO PROSTŘEDÍ, NEZBYTNÉ S OHLEDEM NA MÍSTNÍ PODMÍNKY ŽIVOTNÍHO PROSTŘEDÍ A TECHNICKOU CHARAKTERISTIKU ZAŘÍZENÍ OPATŘENÍ PRO HOSPODÁRNÉ VYUŽÍVÁNÍ SUROVIN A ENERGIE OPATŘENÍ PRO PŘEDCHÁZENÍ HAVÁRIÍM A OMEZOVÁNÍ JEJICH PŘÍPADNÝCH NÁSLEDKŮ POSTUPY NEBO OPATŘENÍ PRO PROVOZ TÝKAJÍCÍ SE SITUACÍ ODLIŠNÝCH OD PODMÍNEK BĚŽNÉHO PROVOZU (NAPŘÍKLAD UVEDENÍ ZAŘÍZENÍ DO PROVOZU, PORUCHY ZAŘÍZENÍ, KRÁTKODOBÁ PŘERUŠENÍ A DEFINITIVNÍ UKONČENÍ PROVOZU ZAŘÍZENÍ), PŘI KTERÝCH MŮŽE VZNIKNOUT NEBEZPEČÍ OHROŽENÍ ŽIVOTNÍHO PROSTŘEDÍ NEBO ZDRAVÍ ČLOVĚKA ZPŮSOB MONITOROVÁNÍ EMISÍ A PŘENOSŮ, PŘÍPADNĚ TECHNICKÝCH OPATŘENÍ, VČETNĚ SPECIFIKACE METODIKY MĚŘENÍ, VČETNĚ JEHO FREKVENCE, VEDENÍ ZÁZNAMŮ O MONITOROVÁNÍ OPATŘENÍ K MINIMALIZACI DÁLKOVÉHO PŘEMISŤOVÁNÍ ZNEČIŠTĚNÍ ČI ZNEČIŠTĚNÍ PŘEKRAČUJÍCÍHO HRANICE STÁTŮ A K ZAJIŠTĚNÍ VYSOKÉ ÚROVNĚ OCHRANY ŽIVOTNÍHO PROSTŘEDÍ JAKO CELKU POSTUP VYHODNOCOVÁNÍ PLNĚNÍ PODMÍNEK INTEGROVANÉHO POVOLENÍ VČETNĚ POVINNOSTI PŘEDKLÁDAT ÚŘADU ÚDAJE POŽADOVANÉ K OVĚŘENÍ SHODY S INTEGROVANÝM POVOLENÍM DALŠÍ PODKLADY SEZNAM POUŽITÝCH ZKRATEK ZÁVĚR PŘÍLOHY GRAFICKÉ PŘÍLOHY OSTATNÍ PŘÍLOHY

4 2 Identifikace provozovatele zařízení 2.1 Provozovatel zařízení, který je právnickou osobou nebo fyzickou osobou, která je podnikatelem 1. Obchodní firma nebo název, anebo titul, jméno, popř. jména, a příjmení AVE CZ odpadové hospodářství s.r.o. 2. Právní forma Společnost s ručením omezeným 3. Adresa sídla nebo místa podnikání Pražská 1321/38a, Praha Adresa pro doručování písemností (pokud se liší od výše uvedené) 5. IČ, bylo-li přiděleno DIČ, bylo-li přiděleno CZ Výpis z obchodního rejstříku nebo jiné evidence 8. Zmocněná kontaktní osoba: 8a. Titul, jméno, popř. jména a příjmení Viz příloha č. 1. Ing. Jiří Čenský prokurista, technický ředitel; plná moc k jednání o žádosti viz příloha č. 2. 8b. Telefon (příp. fax) ( ) 8c. avecz@avecz.cz 2.2 Provozovatel zařízení, který je fyzickou osobou, která není podnikatelem 1. Titul, jméno, popř. jména, a příjmení 2. Číslo občanského průkazu nebo jiného dokladu, který jej nahrazuje 3. Trvalý pobyt 4. Adresa pro doručování písemností (pokud se liší od místa trvalého pobytu) 5. Telefon (příp. fax) 6. 5

5 3 Informace vztahující se k vydání nebo změně integrovaného povolení 1. Žádost o vydání integrovaného povolení ANO 2. Žádost o změnu integrovaného povolení NE 3. Datum nabytí právní moci a číslo jednací měněného integrovaného povolení 4. Název zařízení Spalovna nebezpečných a ostatních odpadů 5. Rozhodnutí potřebná pro realizaci/provoz zařízení získaná podle právní úpravy na úseku územního plánování a stavebního řádu Rozhodnutí o umístění stavby čj. VÚP/736/85/101/Lo-328/1; ze dne Okresní národní výbor, odbor výstavby a územního plánování v Pardubicích podle 39 zákona č. 50/1976 Sb. a 8 vyhlášky č. 85/1976 Sb. (viz příloha č. 3). Stavební povolení čj. T 91-S/87/H; ze dne , Městský národní výbor v Pardubicích, odbor územního plánování a architektury podle 66 stavebního zákona (viz příloha č. 4). Kolaudační rozhodnutí čj. T 91-S/87/1997/Kl ze dne , Magistrát města Pardubic, odbor stavebního úřadu, odd. stavebně správní Štrossova 44, Pardubice, podle 82 odst. 1 zákona č. 50/1976 Sb. ve znění pozdějších předpisů; nabytí právní moci (viz příloha č. 5). Vyjádření Magistrátu města Pardubic, stavební úřad, oddělení územně správní, Štrossova 44, Pardubice č. j. ze dne o spojeném územním a stavením řízení dle 78 odst. 1 zákona č. 183/2006 Sb. (viz příloha č. 6). Rozhodnutí o umístění stavby a stavební povolení Novostavba administrativní budovy v areálu spalovny Semtín čj. OSS/113/07/Kr, ze dne (viz příloha č. 7). Rozhodnutí o prodloužení platnosti stavebního povolení Novostavba administrativní budovy v areálu spalovny Semtín čj. MmP/18747/2009 (viz příloha č. 8). Rozsudek Nejvyššího správního soudu v Brně čj. 7 Ao 4/2011 ze dne ,kterým se zrušují části opatření obecné povahy územní plán obce Rybitví, schváleného usnesením č. 5 Zastupitelstva obce Rybitví na zasedání dne (viz příloha č. 9). 6. Proces posuzování vlivů zařízení na životní prostředí Proces posuzování vlivů na životní prostředí proběhl, závěrečné stanovisko bylo vydáno dne , č.j. 7432/ENV/10, Ministerstvo životního prostředí, Vršovická 65, Praha 10 Vršovice. (viz příloha č.10). Posudek podle 9 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (zákon o posuzování vlivů na životní prostředí), v platném znění zpracovatel Ing. Josef Tomášek CSc. (viz příloha č. 51). 7. Přehled nahrazovaných správních aktů podle jiných právních předpisů 7a.Název správního aktu Povolení k vypouštění odpadních vod s obsahem zvlášť nebezpečné závadné látky do kanalizace 7b.Ustanovení předpisu právního Zákon č. 254/2001 Sb. o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů, 16/1 7c.Další údaje k vydanému správnímu aktu Nebylo vydáno. 6

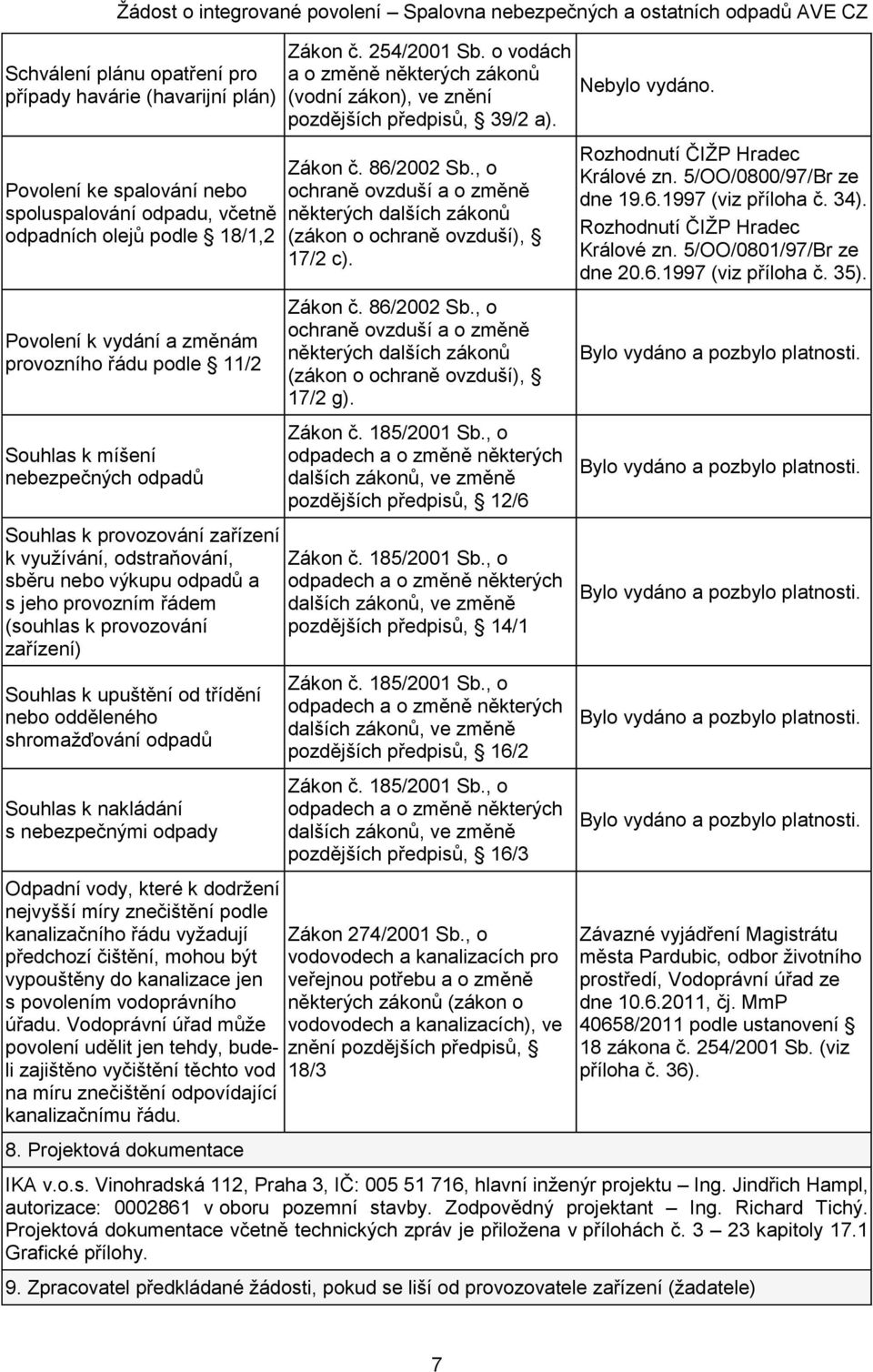

6 Schválení plánu opatření pro případy havárie (havarijní plán) Povolení ke spalování nebo spoluspalování odpadu, včetně odpadních olejů podle 18/1,2 Povolení k vydání a změnám provozního řádu podle 11/2 Souhlas k míšení nebezpečných odpadů Souhlas k provozování zařízení k využívání, odstraňování, sběru nebo výkupu odpadů a s jeho provozním řádem (souhlas k provozování zařízení) Souhlas k upuštění od třídění nebo odděleného shromažďování odpadů Souhlas k nakládání s nebezpečnými odpady Odpadní vody, které k dodržení nejvyšší míry znečištění podle kanalizačního řádu vyžadují předchozí čištění, mohou být vypouštěny do kanalizace jen s povolením vodoprávního úřadu. Vodoprávní úřad může povolení udělit jen tehdy, budeli zajištěno vyčištění těchto vod na míru znečištění odpovídající kanalizačnímu řádu. 8. Projektová dokumentace Zákon č. 254/2001 Sb. o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů, 39/2 a). Zákon č. 86/2002 Sb., o ochraně ovzduší a o změně některých dalších zákonů (zákon o ochraně ovzduší), 17/2 c). Zákon č. 86/2002 Sb., o ochraně ovzduší a o změně některých dalších zákonů (zákon o ochraně ovzduší), 17/2 g). Zákon č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve změně pozdějších předpisů, 12/6 Zákon č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve změně pozdějších předpisů, 14/1 Zákon č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve změně pozdějších předpisů, 16/2 Zákon č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve změně pozdějších předpisů, 16/3 Zákon 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích), ve znění pozdějších předpisů, 18/3 Nebylo vydáno. Rozhodnutí ČIŽP Hradec Králové zn. 5/OO/0800/97/Br ze dne (viz příloha č. 34). Rozhodnutí ČIŽP Hradec Králové zn. 5/OO/0801/97/Br ze dne (viz příloha č. 35). Bylo vydáno a pozbylo platnosti. Bylo vydáno a pozbylo platnosti. Bylo vydáno a pozbylo platnosti. Bylo vydáno a pozbylo platnosti. Bylo vydáno a pozbylo platnosti. Závazné vyjádření Magistrátu města Pardubic, odbor životního prostředí, Vodoprávní úřad ze dne , čj. MmP 40658/2011 podle ustanovení 18 zákona č. 254/2001 Sb. (viz příloha č. 36). IKA v.o.s. Vinohradská 112, Praha 3, IČ: , hlavní inženýr projektu Ing. Jindřich Hampl, autorizace: v oboru pozemní stavby. Zodpovědný projektant Ing. Richard Tichý. Projektová dokumentace včetně technických zpráv je přiložena v přílohách č kapitoly 17.1 Grafické přílohy. 9. Zpracovatel předkládané žádosti, pokud se liší od provozovatele zařízení (žadatele) 7

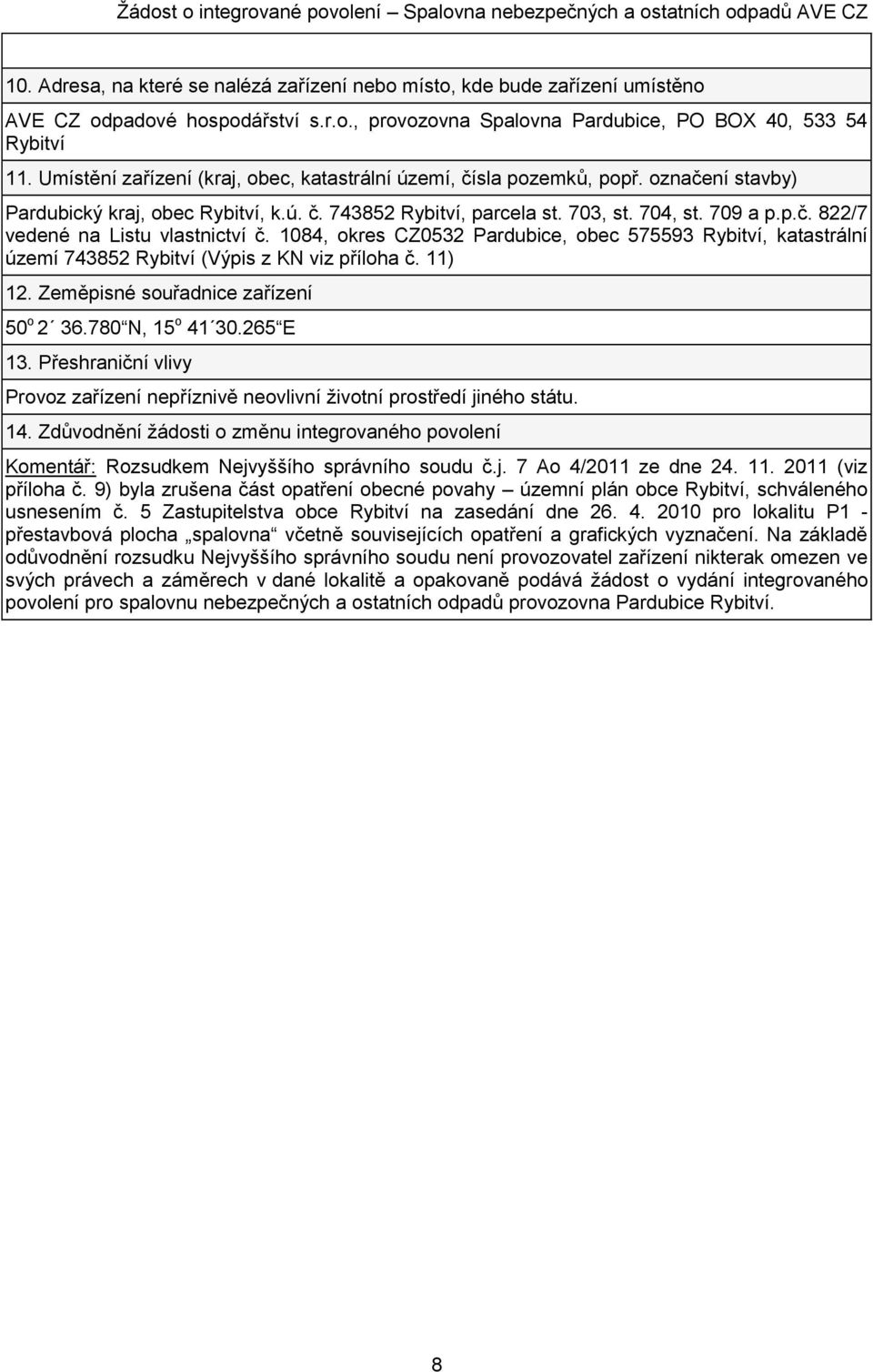

7 10. Adresa, na které se nalézá zařízení nebo místo, kde bude zařízení umístěno AVE CZ odpadové hospodářství s.r.o., provozovna Spalovna Pardubice, PO BOX 40, Rybitví 11. Umístění zařízení (kraj, obec, katastrální území, čísla pozemků, popř. označení stavby) Pardubický kraj, obec Rybitví, k.ú. č Rybitví, parcela st. 703, st. 704, st. 709 a p.p.č. 822/7 vedené na Listu vlastnictví č. 1084, okres CZ0532 Pardubice, obec Rybitví, katastrální území Rybitví (Výpis z KN viz příloha č. 11) 12. Zeměpisné souřadnice zařízení 50 o N, 15 o E 13. Přeshraniční vlivy Provoz zařízení nepříznivě neovlivní životní prostředí jiného státu. 14. Zdůvodnění žádosti o změnu integrovaného povolení Komentář: Rozsudkem Nejvyššího správního soudu č.j. 7 Ao 4/2011 ze dne (viz příloha č. 9) byla zrušena část opatření obecné povahy územní plán obce Rybitví, schváleného usnesením č. 5 Zastupitelstva obce Rybitví na zasedání dne pro lokalitu P1 - přestavbová plocha spalovna včetně souvisejících opatření a grafických vyznačení. Na základě odůvodnění rozsudku Nejvyššího správního soudu není provozovatel zařízení nikterak omezen ve svých právech a záměrech v dané lokalitě a opakovaně podává žádost o vydání integrovaného povolení pro spalovnu nebezpečných a ostatních odpadů provozovna Pardubice Rybitví. 8

8 4 Stručné shrnutí údajů uvedených v žádosti 1. Identifikace provozovatele (žadatele) AVE CZ odpadové hospodářství s.r.o., Pražská 1321/38a, Praha 10, IČ: Popis zařízení a přehled případných hlavních variant technologie prověřených provozovatelem Spalovna nebezpečných a ostatních odpadů je technologickým zařízením, které slouží k odstraňování nebezpečných a ostatních odpadu. Spalování se používá jako metoda zpracování pro velmi široký okruh odpadů. Spalování samo o sobě je obecně pouze částí komplexního systému zpracování odpadů vesměs provozovaného k souhrnnému nakládání s rozsáhlým sortimentem odpadů vznikajících u producentů odpadů. Používá se na celém světě jako osvědčená a bezpečná metoda. Provozování spaloven odpadu v EU probíhá prakticky podle shodných legislativních předpisů daných směrnicí EU, která je implementována do legislativy ČR. Doporučené postupy pro spalování odpadů jsou obsaženy v dokumentu BREF Reference Document on the Best Available Techniques for Waste Incineration, August Spalovny odpadů patří mezi nejsledovanější provozy, jak z hlediska emisí do ovzduší, tak do vod. Stávající zařízení spalovny průmyslových odpadů, jehož rekonstrukce a uvedení do provozu je předmětem žádosti, bylo vybudováno jako součást BČOV pro průmyslový areál Synthesia a město Pardubice. Nachází se na jižním okraji katastru obce Rybitví. Spalovna nebezpečných a ostatních odpadů je určena k termickému odstraňování odpadů produkovaných v rámci regionu. Vyrobené teplo bude využíváno v parním spalinovém kotli k výrobě páry. Teplo v páře bude z části využíváno při provozu vlastního zařízení spalovny a veškerý přebytek bude dodáván do teplofikační sítě společnosti Synthesia, a.s., kde bude využíváno k technologickým účelům v rámci chemické výroby. Příjem všech odpadů do zařízení bude realizován na základě smluvních vztahů původce odpadu provozovatel zařízení. Termickým odstraněním odpadů dojde k razantní redukci objemu a hmotnosti odstraňovaných odpadů. Spaliny budou před vypuštěním do atmosféry podrobeny důkladnému několikastupňovému čištění. Odpadní procesní vody budou před vypuštěním do kanalizace podrobeny několikastupňovému čištění. Pevné zbytky po spálení, produkty čištění spalin a odpadních procesních vod budou ukládány na skládku příslušné kategorie. Zařízení pro příjem a skladování přijatých odpadů k termickému odstranění: Odpady budou do zařízení přijímány po předchozí kontrole, kontrole úplnosti dokumentace dle legislativy, odběru reprezentativních vzorků, zjištění hmotnosti a shody deklarovaných vlastností v dokumentaci a skutečnosti. Pevné odpady budou ukládány do hlubinného zásobníku o celkovém objemu 440 m 3. Kapalné odpady budou dle rozhodnutí technologa zařízení stáčeny do zásobníků kapalných odpadů. Pastovité odpady v uzavřených soudcích budou ukládány na zabezpečenou zastřešenou manipulační plochu. Zařízení pro přípravu odpadu k termickému odstranění: Pevné odpady budou dávkovány do instalovaného drtiče za účelem jejich podrcení pro optimální homogenizaci před vlastním dávkováním do přikládacího zařízení spalovny. Podrcené odpady budou v hlubinném zásobníku homogenizovány pomocí drapáku mostového jeřábu, který pojíždí nad celou plochou zásobníku a následně dávkovány pomocí drapáku do přikládacího zařízení na čele rotační pece. Kapalné odpady budou dle individuálních vlastností a kvality stáčeny do jednotlivých zásobníků s cílem zajištění optimální kvality termicky odstraňovaných odpadů. Pomocí dopravních čerpadel budou kapalné odpady dle složení a kvality podávány ke kombinovaným hořákům buď v čele rotační pece, nebo na dohořívací komoře. 9

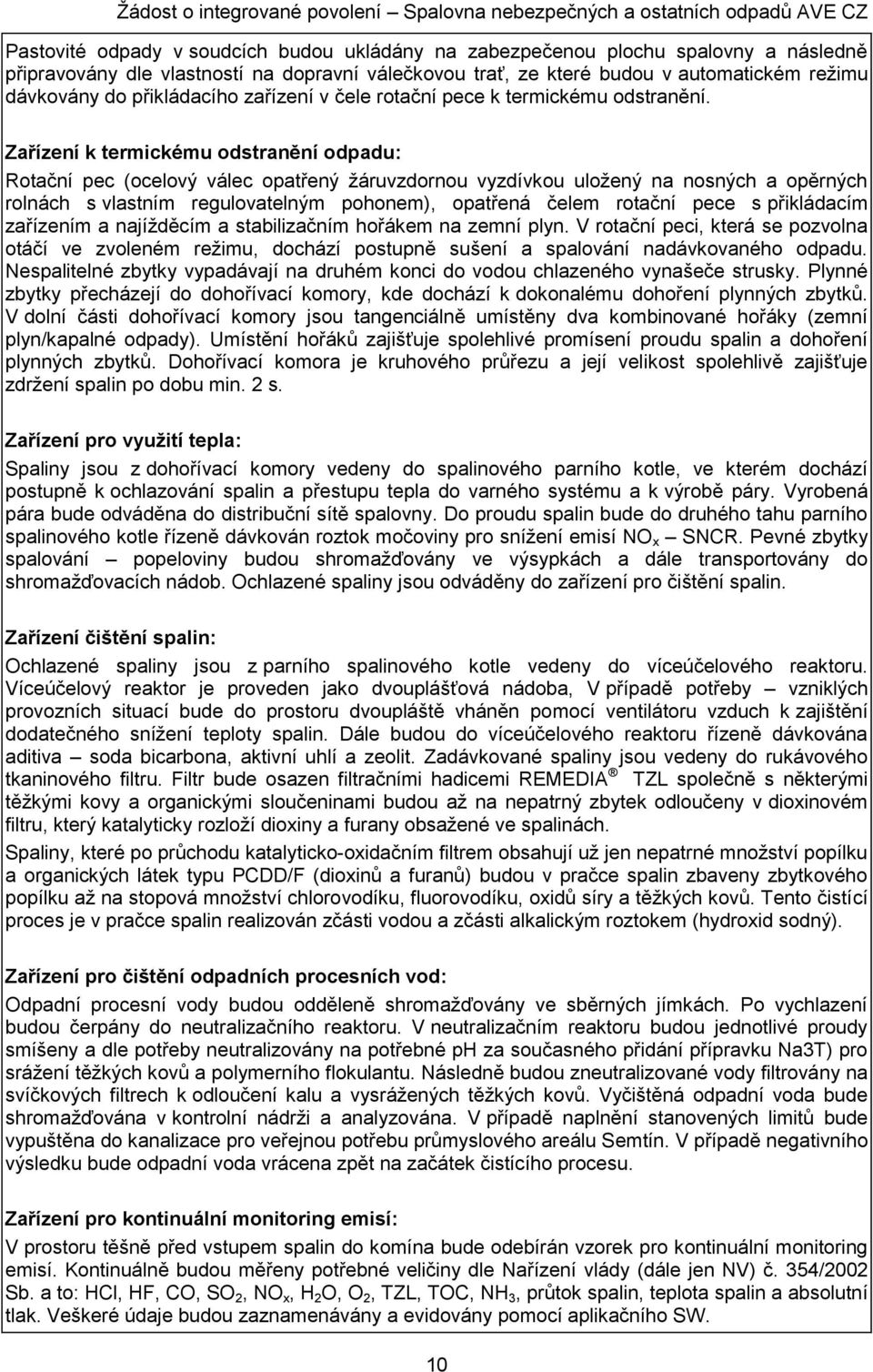

9 Pastovité odpady v soudcích budou ukládány na zabezpečenou plochu spalovny a následně připravovány dle vlastností na dopravní válečkovou trať, ze které budou v automatickém režimu dávkovány do přikládacího zařízení v čele rotační pece k termickému odstranění. Zařízení k termickému odstranění odpadu: Rotační pec (ocelový válec opatřený žáruvzdornou vyzdívkou uložený na nosných a opěrných rolnách s vlastním regulovatelným pohonem), opatřená čelem rotační pece s přikládacím zařízením a najížděcím a stabilizačním hořákem na zemní plyn. V rotační peci, která se pozvolna otáčí ve zvoleném režimu, dochází postupně sušení a spalování nadávkovaného odpadu. Nespalitelné zbytky vypadávají na druhém konci do vodou chlazeného vynašeče strusky. Plynné zbytky přecházejí do dohořívací komory, kde dochází k dokonalému dohoření plynných zbytků. V dolní části dohořívací komory jsou tangenciálně umístěny dva kombinované hořáky (zemní plyn/kapalné odpady). Umístění hořáků zajišťuje spolehlivé promísení proudu spalin a dohoření plynných zbytků. Dohořívací komora je kruhového průřezu a její velikost spolehlivě zajišťuje zdržení spalin po dobu min. 2 s. Zařízení pro využití tepla: Spaliny jsou z dohořívací komory vedeny do spalinového parního kotle, ve kterém dochází postupně k ochlazování spalin a přestupu tepla do varného systému a k výrobě páry. Vyrobená pára bude odváděna do distribuční sítě spalovny. Do proudu spalin bude do druhého tahu parního spalinového kotle řízeně dávkován roztok močoviny pro snížení emisí NO x SNCR. Pevné zbytky spalování popeloviny budou shromažďovány ve výsypkách a dále transportovány do shromažďovacích nádob. Ochlazené spaliny jsou odváděny do zařízení pro čištění spalin. Zařízení čištění spalin: Ochlazené spaliny jsou z parního spalinového kotle vedeny do víceúčelového reaktoru. Víceúčelový reaktor je proveden jako dvouplášťová nádoba, V případě potřeby vzniklých provozních situací bude do prostoru dvoupláště vháněn pomocí ventilátoru vzduch k zajištění dodatečného snížení teploty spalin. Dále budou do víceúčelového reaktoru řízeně dávkována aditiva soda bicarbona, aktivní uhlí a zeolit. Zadávkované spaliny jsou vedeny do rukávového tkaninového filtru. Filtr bude osazen filtračními hadicemi REMEDIA TZL společně s některými těžkými kovy a organickými sloučeninami budou až na nepatrný zbytek odloučeny v dioxinovém filtru, který katalyticky rozloží dioxiny a furany obsažené ve spalinách. Spaliny, které po průchodu katalyticko-oxidačním filtrem obsahují už jen nepatrné množství popílku a organických látek typu PCDD/F (dioxinů a furanů) budou v pračce spalin zbaveny zbytkového popílku až na stopová množství chlorovodíku, fluorovodíku, oxidů síry a těžkých kovů. Tento čistící proces je v pračce spalin realizován zčásti vodou a zčásti alkalickým roztokem (hydroxid sodný). Zařízení pro čištění odpadních procesních vod: Odpadní procesní vody budou odděleně shromažďovány ve sběrných jímkách. Po vychlazení budou čerpány do neutralizačního reaktoru. V neutralizačním reaktoru budou jednotlivé proudy smíšeny a dle potřeby neutralizovány na potřebné ph za současného přidání přípravku Na3T) pro srážení těžkých kovů a polymerního flokulantu. Následně budou zneutralizované vody filtrovány na svíčkových filtrech k odloučení kalu a vysrážených těžkých kovů. Vyčištěná odpadní voda bude shromažďována v kontrolní nádrži a analyzována. V případě naplnění stanovených limitů bude vypuštěna do kanalizace pro veřejnou potřebu průmyslového areálu Semtín. V případě negativního výsledku bude odpadní voda vrácena zpět na začátek čistícího procesu. Zařízení pro kontinuální monitoring emisí: V prostoru těšně před vstupem spalin do komína bude odebírán vzorek pro kontinuální monitoring emisí. Kontinuálně budou měřeny potřebné veličiny dle Nařízení vlády (dále jen NV) č. 354/2002 Sb. a to: HCl, HF, CO, SO 2, NO x, H 2 O, O 2, TZL, TOC, NH 3, průtok spalin, teplota spalin a absolutní tlak. Veškeré údaje budou zaznamenávány a evidovány pomocí aplikačního SW. 10

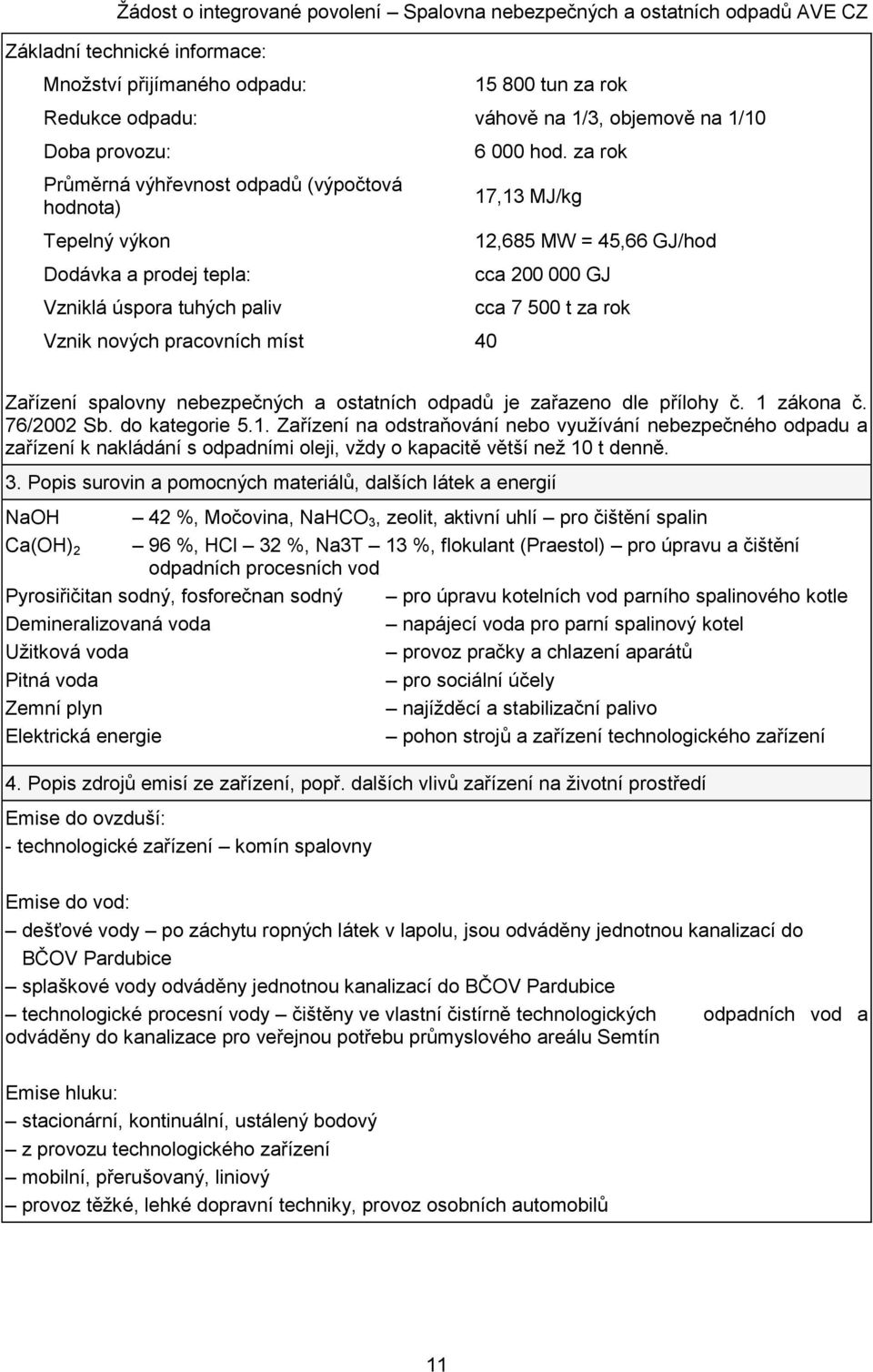

10 Základní technické informace: Množství přijímaného odpadu: tun za rok Redukce odpadu: váhově na 1/3, objemově na 1/10 Doba provozu: Průměrná výhřevnost odpadů (výpočtová hodnota) Tepelný výkon Dodávka a prodej tepla: Vzniklá úspora tuhých paliv hod. za rok 17,13 MJ/kg 12,685 MW = 45,66 GJ/hod cca GJ cca t za rok Vznik nových pracovních míst 40 Zařízení spalovny nebezpečných a ostatních odpadů je zařazeno dle přílohy č. 1 zákona č. 76/2002 Sb. do kategorie 5.1. Zařízení na odstraňování nebo využívání nebezpečného odpadu a zařízení k nakládání s odpadními oleji, vždy o kapacitě větší než 10 t denně. 3. Popis surovin a pomocných materiálů, dalších látek a energií NaOH 42 %, Močovina, NaHCO 3, zeolit, aktivní uhlí pro čištění spalin Ca(OH) 2 96 %, HCl 32 %, Na3T 13 %, flokulant (Praestol) pro úpravu a čištění odpadních procesních vod Pyrosiřičitan sodný, fosforečnan sodný pro úpravu kotelních vod parního spalinového kotle Demineralizovaná voda napájecí voda pro parní spalinový kotel Užitková voda provoz pračky a chlazení aparátů Pitná voda pro sociální účely Zemní plyn najížděcí a stabilizační palivo Elektrická energie pohon strojů a zařízení technologického zařízení 4. Popis zdrojů emisí ze zařízení, popř. dalších vlivů zařízení na životní prostředí Emise do ovzduší: - technologické zařízení komín spalovny Emise do vod: dešťové vody po záchytu ropných látek v lapolu, jsou odváděny jednotnou kanalizací do BČOV Pardubice splaškové vody odváděny jednotnou kanalizací do BČOV Pardubice technologické procesní vody čištěny ve vlastní čistírně technologických odpadních vod a odváděny do kanalizace pro veřejnou potřebu průmyslového areálu Semtín Emise hluku: stacionární, kontinuální, ustálený bodový z provozu technologického zařízení mobilní, přerušovaný, liniový provoz těžké, lehké dopravní techniky, provoz osobních automobilů 11

11 5. Předpokládané množství emisí do jednotlivých složek životního prostředí Emise do ovzduší (průměrné denní limity dle NV č. 354/2002 Sb.) : Tuhé znečišťující látky (TZL) 10 mg/nm 3 Organické látky v plynné fázi vyjádřené celkovým obsahem organického uhlíku (TOC) 10 mg/nm 3 Plynné anorganické sloučeniny chloru vyjádřené jako HCl 10 mg/nm 3 Plynné anorganické sloučeniny fluoru vyjádřené jako HF 1 mg/nm 3 Oxid siřičitý (SO 2 ) 50 mg/nm 3 Oxid dusnatý a dusičitý vyjádřené jako NO mg/nm 3 Oxid uhelnatý (CO) 50 mg/nm 3 Dioxiny a furany (PCDD/F) 0,1 ng TE/m 3 Kadmium a jeho sloučeniny (Cd) a Thalium a jeho sloučeniny (Tl) 0,05 mg/m 3 Rtuť a její sloučeniny (Hg) 0,05 mg/m 3 Ostatní těžké kovy (Antimon a jeho sloučeniny /Sb/, Arzén a jeho sloučeniny /As/, Olovo a jeho sloučeniny /Pb/, Chróm a jeho sloučeniny /Cr/, Kobalt a jeho sloučeniny /Co/ Měď a její sloučeniny /Cu/, Mangan a jeho sloučeniny /Mn/, Nikl a jeho sloučeniny /Ni/, Vanad a jeho sloučeniny /V/) celkem 0,5 mg/m 3 Čpavek 5 mg/m 3 Předpokládané reálné provozní emise do ovzduší se budou pohybovat hluboko pod uvedenými limity. Emisní limity do vod (přípustné koncentrace dle NV č. 61/2003 Sb.): Hodnota ph 6,5 8,5 NL 30 mg/l Rtuť 0,03 mg/l Kadmium 0,05 mg/l Thalium 0 05 mg/l Arsen 0,15 mg/l Olovo 0,2 mg/l Chrom 0,5 mg/l Měď 0,5 mg/l Nikl 0,5 mg/l Zinek 1,5 mg/l Součet dioxinů a furanů 0,3 ng/l Předpokládané reálné provozní emise do vod se budou pohybovat hluboko pod uvedenými limity. 6. Charakteristika stavu dotčeného území Zájmové území se řadí k územím se zvýšeným znečištěním ovzduší z důvodu koncentrace dopravy, průmyslu a existence elektráren Opatovice a Chvaletice, i když jejich vliv je díky odsíření již podstatně slabší. Negativní vliv dálkových přenosů imisí, hlavně u prachových částic a u oxidů síry, je díky ekologizaci velkých zdrojů znečišťování ovzduší postupně snižován, nedořešeny však jsou střední a malé zdroje znečišťování. Stoupající znečištění u oxidů dusíku v městských centrech je způsobeno zvyšující se silniční dopravou a její nevhodnou organizací. Koncentrace znečišťujících látek však pouze zřídka a převážně pouze ve městech dosahují hodnot překračujících stanovené imisní limity; většinou se pohybují v přípustném pásmu hodnot. Soustředěná intenzívní doprava v sídlech nepříznivě zvyšuje hlukovou zátěž. 12

12 7. Popis technologie a dalších technik určených k předcházení nebo omezení emisí ze zařízení Předcházení, omezení emisí do ovzduší - Zařízení pro čištění spalin: Celé zařízení je možno rozdělit do dvou částí - suché a mokré čištění spalin. Suché čištění spalin bezprostředně navazuje na parní spalinový kotel. Spaliny jsou vedeny do víceúčelového reaktoru, kde budou do proudu spalin přidávána aditiva a sorbenty. V reaktoru bude rovněž zajištěno případné dochlazení spalin. Reaktor bude proveden jako dvouplášťový, kdy v případě potřeby bude do prostoru dvoupláště vháněn pomocí ventilátoru okolní vzduch, který zajistí ochlazení pláště a současně i spalin. Dále spaliny vstupují do katalyticko-oxidačního tkaninového filtru (dioxinového filtru). TZL společně s některými těžkými kovy a organickými sloučeninami budou až na nepatrný zbytek odloučeny v dioxinovém filtru, který katalyticky rozloží dioxiny a furany obsažené ve spalinách. Spaliny, které po průchodu katalyticko-oxidačním filtrem obsahují už jen nepatrné množství popílku a organických látek typu PCDD/F (dioxinů a furanů) vstupují do mokré pračky spalin. V mokré pračce spalin zbaveny zbytkového popílku až na stopová množství chlorovodíku, fluorovodíku, oxidů síry a těžkých kovů. Tento čistící proces je v pračce spalin realizován zčásti vodou a zčásti alkalickým roztokem (hydroxid sodný). Vyčištěné spaliny budou pomocí odtahového ventilátoru odváděny do komína. Před vstupem do komína bude kontinuálně odebírán vzorek spalin pro kontinuální analýzu spalin. Předcházení emisí do vod - Zařízení pro čištění odpadních procesních vod: Procesní vody z pračky spalin budou přivedeny do čističky pracích vod, kde budou zbaveny těžkých kovů vypraných ze spalin. Kyselé a alkalické odpadní procesní vody shromažďované v oddělených jímkách budou čerpány do neutralizačního reaktoru, ve kterém bude směs těchto vod upravena dávkováním vápenného mléka, příp. HCl na hodnotu ph 7 8. Následně bude zneutralizovaná odpadní procesní voda zadávkována přípravkem Na3T ke srážení těžkých kovů a polymerním flokulantem pro účinnější sedimentaci vzniklého kalu. Vzniklá suspenze bude v plném objemu vedena na svíčkové filtry, kde bude odfiltrován vzniklý kal. Vyčištěná voda bude napuštěna do kontrolní nádrže, analyzována a v případě vyhovující kvality vyčerpána do kanalizace pro veřejnou potřebu. V opačném případě bude odpadní procesní voda vrácena zpět do neutralizačního reaktoru a celý čistící proces se bude opakovat. Zařízení pracuje cyklicky. Dešťové vody ze zpevněných obslužných ploch budou vedeny přes lapol k zachycení ropných látek a poté budou zavedeny do jednotné kanalizace a odvedeny na BČOV Pardubice. Předcházení emisí hluku technická a organizační opatření: Pohony strojů a zařízení, které jsou při změně výkonu zdrojem hluku, budou opatřeny frekvenčními měniči pro plynulou regulaci výkonu a účinně chráněny protihlukovými bariérami pro zamezení šíření hluku do okolí. Dopravní prostředky zajišťující obsluhu provozu spalovny budou optimálně vytěžovány z důvodu snížení hlukové zátěže okolí. 8. Popis opatření k předcházení vzniku, úpravě a využití odpadu Spalovna ostatních a nebezpečných odpadů je zařízení pro termické odstraňování odpadů. Odpady přijímané do zařízení budou charakteru dále nevyužitelných odpadů. Jediným využitím těchto odpadů je využití jejich energetického potenciálu. Termickým odstraněním a využitím energetického potenciálu bude zajištěna objemová redukce celkového množství přijatých odpadů na cca 10 % a hmotnostní redukce na cca 30%. 9. Popis opatření k měření a monitorování emisí vypouštěných do životního prostředí Systém pro vyhodnocování kontinuálního měření emisí slouží pro vyhodnocení dat získaných z kontinuálního měření emisí ve spalinách kouřovodu spalovny podle platné legislativy, uvedené ve vyhlášce č. 205/2009 Sb. a souvisejících právních normách. 13

13 Použitý aplikační software umožňuje snadnou a přirozenou obsluhu a přehledné zobrazení současných i minulých měřených dat. Systém bude zajišťovat výstup přepočtených emisních hodnot, jako proudových signálů, do řídicího systému spalovny. Budou měřeny všechny potřebné veličiny dle NV č. 354/2002 Sb., a to: HCl, HF, CO, SO 2, NO X, H 2 O, O 2, TZL, TOC, NH 3, Průtok spalin, Teplota, Absolutní tlak. Z kontrolní nádrže na výstupu bude odebírán hodinově 24-hodinový slévaný vzorek odpadních vod z čištění spalin. Kontinuálně bude měřeno ph, zakalení, teplota a průběžně množství vypouštěných vod (ph elektrochemicky, zakalení opticky, teplota teploměrem, množství mechanickým průtokoměrem, případně monitorovací stanicí (např. Flow-Group). Záznam hodnot bude automatický, případně ručním záznamem do řídicího systému. Odběr vzorků popela a strusky, popílku z odlučování TZL a filtračního koláče se řídí Metodickým pokynem č. 6 Ministerstva životního prostředí ke Vzorkování odpadů, který byl zveřejněn ve Věstníku MŽP Částka 4, Ročník XVIII z dubna Vzorky budou za provozu odebírány z proudu vynášené směsi popela a škváry, popílku z odlučování TZL a filtračního koláče do shromažďovacích kontejnerů pomocí vzorkovací lopaty. Ukládány budou do shromažďovací vzorkovnice ocelových sudů o objemu cca 100 litrů opatřených pevně a spolehlivě uzavíratelnými víky. Odběr vzorků bude prováděn odborně způsobilou osobou podle programu plánu vzorkování. Program plán vzorkování je nedílnou součástí Pracovní instrukce pro spalovnu. Odběr dílčích vzorků popela a škváry bude prováděn při provozu zařízení denně. V pravidelných intervalech 1 x za 1 měsíc bude suma odebraných vzorků upravena - homogenizována (velké kusy strusky budou podrceny) a postupným kvartováním budou odebrány dva vzorky každého druhu odpadu o hmotnosti cca 2 kg do přepravních vzorkovnic. V souladu s Metodickým pokynem MŽP bude vystaven protokol o odběru vzorku a vzorkovnice řádně označeny. Jeden vzorek každého druhu odpadu bude operativně předán smluvní akreditované laboratoři k provedení analýz. Druhý vzorek každého druhu odpadu bude uložen ve skladu vzorků. Vyřazen ze skladu bude po předání protokolu o provedených analýzách akreditovanou laboratoří. Četnost odběru vzorků bude upřesněna v průběhu zkušebního provozu zařízení dle způsobu provozování rotační pece a to zejména s ohledem na bod měknutí škváry. V případě provozu v režimu nad bod měknutí škváry (vznik taveniny) lze předpokládat prodloužení intervalu odběru vzorků. V opačném případě lze oprávněně předpokládat zvýšení četnosti vzorkování škváry a popela. 10. Porovnání zařízení s nejlepšími dostupnými technikami Ke srovnání BAT byl použit Reference Document on Best Available Techniques for Waste Incineration (July 2005) a dále Referenční dokument o nejlepších dostupných technikách Běžné čištění odpadních vod a odpadních plynů, Systémy managementu v chemickém průmyslu, únor 2002, Referenční dokument o obecných principech monitorování, červenec 2003, Referenční dokument o nejlepších dostupných technikách při omezování emisí ze skladování, leden 2005 a Referenční dokument o ekonomii a mezisložkových vlivech, květen 2005, Referenční dokument o nejlepších dostupných technikách v oblasti energetická účinnost, červen Navržené technické a technologické segmenty zcela naplňují dikci požadavků uvedených v referenčních dokumentech. 11. Popis dalších plánovaných opatření k zajištění plnění povinností preventivního charakteru Opatření preventivního charakteru Ochrana životního prostředí včetně prevence znečišťování a havarijní prevence patří trvale k nejvyšším prioritám provozovatele, společnosti AVE CZ odpadové hospodářství s.r.o. (dále jen AVE CZ) Opatření k omezení negativních vlivů zařízení S odpady je vždy manipulováno na určených a zabezpečených plochách. Obaly s odpady jsou ve skladech označeny identifikačními listy a grafickými symboly pro snadnou identifikaci v případě 14

14 havárie, porušení obalu a následné asanaci, před zavezením do pece nebo stočením do zásobníku. Na pracovištích je k dispozici dostatečné množství prostředků pro likvidaci úniku, případně havárie a následné sanaci. Místa jsou označena a po každém použití těchto prostředků opět doplněna. Při spalování odpadů bude spalovací režim řízen tak, aby nedocházelo k překročení hodnot emisních limitů. Případné havárie mohou být pouze lokálního významu bez ohrožení okolního obyvatelstva. Počínání a chování obsluhy při vzniku havárií je popsáno v návrzích provozní dokumentace zařízení (Havarijní plán, Provozní řád, Provozní a pracovní instrukce). Havarijní plán je vypracován s cílem stanovit možná rizika úniku závadných látek do povrchových a podzemních vod popřípadě do kanalizace, v souvislosti s jejich skladováním a manipulací s nimi v areálu provozu. Tento havarijní plán řeší rovněž prevenci před možným ohrožením podzemních a povrchových vod a dále okamžitá opatření k sanaci případných havarijních úniků závadných látek. Havarijní plán stanovuje provozovateli povinnost a pravidla, jak havarijní stav ohlásit a zabezpečit okamžitou sanaci havarijního znečištění. Havárie při manipulaci s chemikáliemi a při výskytu požáru v areálu spalovny Veškeré plochy pod zařízením pro čištění spalin a čistírnou odpadních vod jsou vyspádovány do sběrných kanálů, které jsou napojeny přes sedimentační jímku do jímky alkalických vod. Čistírna odpadních procesních vod zajišťuje dodržení limitů stanovených NV č. 61/2003 Sb. v platném znění o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do vod povrchových a do kanalizací a o citlivých oblastech. Celý areál spalovny nebezpečných a ostatních odpadů, provozovna Pardubice, který je napojen na jednotnou kanalizaci, je jištěn kontrolní havarijní jímkou. Jejím úkolem je v případě požáru či mimořádné události na zpevněných manipulačních plochách v areálu spalovny zachytit potenciálně nebezpečné vody a po provedení analýzy pak rozhodnout o způsobu nakládání s těmito vodami. Jedná se o soubor dvou podzemních objektů samotného tělesa jímky a objektu kanalizačního uzávěru. Volná kapacita podzemní jímky je cca 34 m 3 a možná retence v samotné kanalizační soustavě areálu spalovny je cca 10 m 3. Komentář: Spalovna průmyslových odpadů Synthesia a.s., Pardubice byla provozována od roku 1997 do konce ledna 2004, potom byla z důvodu chybějícího čištění spalin odstavena. Uvedená data správních aktů se týkají původní spalovny. Projektované množství spalovaných odpadů je t/rok. V roce 2006 odkoupila zařízení spalovny společnost AVE CZ se záměrem provést vlastními prostředky modernizaci spalovny a následně modernizovanou spalovnu provozovat. Při modernizaci dle výkresové a technické dokumentace staveb a technologií by měly být nahrazeny nebo zrekonstruovány nevyhovující části zařízení spalovny tak, aby vyhovovaly současným platným předpisům, zejména se zaměřením na dodržení emisních limitů ve vypouštěných spalinách a vodách. 15

15 5 Popis zařízení 1. Vymezení zařízení nebo změn(y) v provozu zařízení Vymezení zařízení: Zařízení Spalovna nebezpečných a ostatních odpadů je vymezeno dle bodu 5.1 přílohy č. 1 zákona 76/2002 Sb. jako zařízení na odstraňování nebo využívání nebezpečného odpadu a zařízení k nakládání s odpadními oleji, vždy o kapacitě větší než 10 t denně. Kapacita zařízení: Projektovaná kapacita zařízení je 2,66 t/hod (odstraněných odpadů); provozních hodin za 1 rok tj tun odpadů/1 rok. Účel a podrobná technická specifikace (viz příloha č. 12) je současně uvedena v přiložených návrzích Provozních řádů. Spalovna nebezpečných a ostatních odpadů bude provozována po dobu hod ročně v nepřetržitém provozu. Zbývající fond roční provozní doby bude vhodně rozdělen do několika (tří čtyř) provozních odstávek, při kterých budou realizovány čistící a potřebné údržbářské úkony k zajištění spolehlivé provozuschopnosti zařízení. Současně bude při odstávkách prováděna potřebná diagnostika a revizní činnost na zařízení, kterou nelze uskutečnit při provozu zařízení. 2. Přehled případných hlavních variant technologie prověřených provozovatelem zařízení 5.1 Technické jednotky, ve kterých probíhají průmyslové činnosti podle přílohy č. 1 zákona 1. Název nebo označení samostatné části zařízení Rotační pec s čelem rotační pece a dohořívací komora (SO 06, PS 205, PS 206, PS 207, PS 208) 2. Kategorie průmyslové činnosti 5.1. Zařízení na odstraňování nebo využívání nebezpečného odpadu a zařízení k nakládání s odpadními oleji, vždy o kapacitě větší než 10 t denně. 3. Projektovaná kapacita 4. Provozovaná kapacita 5. Produkce 2,66 t/hod odstraněných odpadů; provozních hodin/1 rok = tun odpadů/1 rok 6. Účel a podrobná technická charakteristika Čelo rotační pece bude vybaveno násypkou pevných odpadů, zařízením pro vsázkování odpadů v soudcích, kombinovaným hořákem zemní plyn/kapalné odpady, hrdlem vstupu primárního spalovacího vzduchu. Rotační pec je ocelový válec uložený na nosných a opěrných rolnách, uvnitř opatřený těžkou žáruvzdornou vyzdívkou. Otáčení rotační pece zajišťuje poháněcí agregát s elektromotorem řízeným frekvenčním měničem, který zajišťuje plynulou regulaci otáček rotační pece k zajištění dokonalého vyhoření odpadu. Rotační pec je zaústěna do spodní části dohořívací komory. Dohořívací komora zajišťuje svými rozměry potřebné minimální zdržení spalin je kruhového průřezu a je opatřena těžkou žáruvzdornou vyzdívkou. 16

16 V dolní části DK, nad zaústěním rotační pece jsou tangenciálně umístěny dva kombinované hořáky zemní plyn/kapalné odpady. Umístění hořáků bude zajišťovat spolehlivé promísení spalin vystupujících z rotační pece a dohoření plynných zbytků ve spalinách. 7. Další provozní údaje Spalovna nebezpečných a ostatních odpadů bude provozována po dobu hod ročně v nepřetržitém provozu. Zbývající fond roční provozní doby bude vhodně rozdělen do několika (tří - čtyř) provozních odstávek, při kterých budou realizovány čistící a potřebné údržbářské úkony k zajištění spolehlivé provozuschopnosti zařízení. Současně bude při odstávkách prováděna potřebná diagnostika a revizní činnost na zařízení, kterou nelze uskutečnit při provozu zařízení. 8. Měsíc a rok uvedení do provozu 9. Rok očekávaného ukončení provozu/ životnost/předpoklád aná doba obnovy Předpoklad 07/2014 Předpoklad

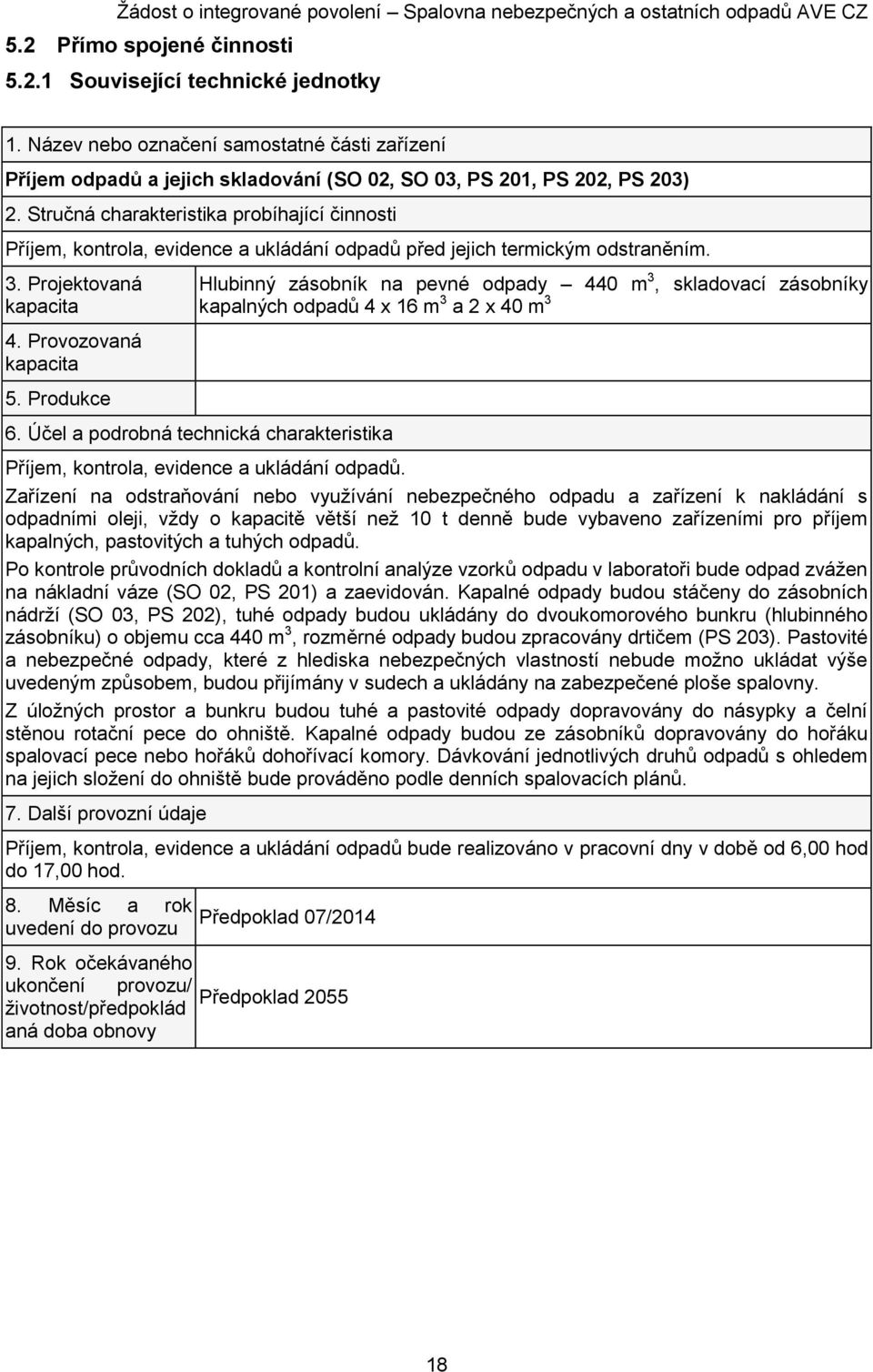

17 5.2 Přímo spojené činnosti Související technické jednotky 1. Název nebo označení samostatné části zařízení Příjem odpadů a jejich skladování (SO 02, SO 03, PS 201, PS 202, PS 203) 2. Stručná charakteristika probíhající činnosti Příjem, kontrola, evidence a ukládání odpadů před jejich termickým odstraněním. 3. Projektovaná kapacita 4. Provozovaná kapacita 5. Produkce Hlubinný zásobník na pevné odpady 440 m 3, skladovací zásobníky kapalných odpadů 4 x 16 m 3 a 2 x 40 m 3 6. Účel a podrobná technická charakteristika Příjem, kontrola, evidence a ukládání odpadů. Zařízení na odstraňování nebo využívání nebezpečného odpadu a zařízení k nakládání s odpadními oleji, vždy o kapacitě větší než 10 t denně bude vybaveno zařízeními pro příjem kapalných, pastovitých a tuhých odpadů. Po kontrole průvodních dokladů a kontrolní analýze vzorků odpadu v laboratoři bude odpad zvážen na nákladní váze (SO 02, PS 201) a zaevidován. Kapalné odpady budou stáčeny do zásobních nádrží (SO 03, PS 202), tuhé odpady budou ukládány do dvoukomorového bunkru (hlubinného zásobníku) o objemu cca 440 m 3, rozměrné odpady budou zpracovány drtičem (PS 203). Pastovité a nebezpečné odpady, které z hlediska nebezpečných vlastností nebude možno ukládat výše uvedeným způsobem, budou přijímány v sudech a ukládány na zabezpečené ploše spalovny. Z úložných prostor a bunkru budou tuhé a pastovité odpady dopravovány do násypky a čelní stěnou rotační pece do ohniště. Kapalné odpady budou ze zásobníků dopravovány do hořáku spalovací pece nebo hořáků dohořívací komory. Dávkování jednotlivých druhů odpadů s ohledem na jejich složení do ohniště bude prováděno podle denních spalovacích plánů. 7. Další provozní údaje Příjem, kontrola, evidence a ukládání odpadů bude realizováno v pracovní dny v době od 6,00 hod do 17,00 hod. 8. Měsíc a rok uvedení do provozu Předpoklad 07/ Rok očekávaného ukončení provozu/ Předpoklad 2055 životnost/předpoklád aná doba obnovy 18

18 1. Název nebo označení samostatné části zařízení Výroba páry (SO 06, PS 209, PS 210, PS 225)) 2. Stručná charakteristika probíhající činnosti Výroba páry využitím odpadního tepla spalin z termického odstranění odpadů. 3. Projektovaná kapacita 4. Provozovaná kapacita 5. Produkce 12,8 t/hod, 320 o C, 3,20 MPa. 6. Účel a podrobná technická charakteristika Parní spalinový kotel využívá tepla spalin k výrobě páry (12,8 t/hod., 320 C, 3,2 MPa), která je využívána jednak k vlastnímu provozu zařízení a jednak k dodávkám do parní sítě Synthesia, a.s. Do druhého tahu parního spalinového kotle bude nastřikován vodný roztok močoviny pro redukci NO x ve spalinách (RENOX). 7. Další provozní údaje Parní spalinový kotel bude provozován shodně jako technologické zařízení k termickému odstraňování odpadů neboť je zařazen do jednotného technologického řetězce po dobu hod ročně v nepřetržitém provozu. 8. Měsíc a rok uvedení do provozu 9. Rok očekávaného ukončení provozu/ životnost/předpoklád aná doba obnovy Předpoklad 07/2014 Předpoklad

19 1. Název nebo označení samostatné části zařízení Zařízení čištění spalin (PS 211, PS 212) 2. Stručná charakteristika probíhající činnosti Spaliny ze spalování odpadů budou zbaveny škodlivých látek znečišťujících ovzduší na podlimitní koncentrace dle NV č. 354/2002 Sb. 3. Projektovaná kapacita 4. Provozovaná kapacita 5. Produkce Množství spalin Nm 3 /hod 6. Účel a podrobná technická charakteristika Spaliny ochlazené v parním kotli obsahují kromě dusíku, kyslíku a vodní páry také určité pro ovzduší cizorodé látky, popílek, chlorovodík, fluorovodík, oxidy síry, oxidy dusíku, těžké kovy a stopová množství organických sloučenin (dioxiny a furany). Po výstupu z kotle procházejí spaliny víceúčelovým reaktorem s příslušenstvím na dávkování sorbentu k omezování emisí anorganických látek, kde je zajištěno předčištění spalin vstupujících do katalyticko-oxidačního filtru (dioxinového filtru). TZL společně s některými těžkými kovy a organickými sloučeninami budou až na nepatrný zbytek odloučeny v dioxinovém filtru, který katalyticky rozloží dioxiny a furany obsažené ve spalinách. Spaliny, které po průchodu katalyticko-oxidačním filtrem obsahují už jen nepatrné množství popílku a organických látek typu PCDD/F (dioxinů a furanů) budou v pračce spalin zbaveny zbytkového popílku až na stopová množství chlorovodíku, fluorovodíku, oxidů síry a těžkých kovů. Tento čistící proces je v pračce spalin realizován zčásti vodou a zčásti alkalickým roztokem (hydroxid sodný). Prací roztok z pračky spalin bude přiveden do čističky pracích vod, kde bude zbaven těžkých kovů vypraných ze spalin. 7. Další provozní údaje Zařízení čištění spalin bude provozováno shodně jako technologické zařízení k termickému odstraňování odpadů neboť je zařazeno do jednotného technologického řetězce po dobu hod ročně v nepřetržitém provozu. 8. Měsíc a rok uvedení do provozu 9. Rok očekávaného ukončení provozu/ životnost/předpoklád aná doba obnovy Předpoklad 07/2014 Předpoklad

20 1. Název nebo označení samostatné části zařízení Zařízení pro zajištění analýzy spalin (PS 214) 2. Stručná charakteristika probíhající činnosti Kontrola funkce systému čištění spalin a měření vypouštěného znečištění dle zákona o ochraně ovzduší a souvisejících předpisů. Signál HCl Zdroj signálu Podmínky měření Princip měření Rozsah měření normálové Infračervená spektrometrie 0-60 mg/nm 3 HF normálové Infračervená spektrometrie 0-4 mg/nm 3 CO Multifunkční normálové Elektrochemický měřící senzor mg/nm 3 SO 2 sestava analyzátorů normálové Elektrochemický měřící senzor mg/nm 3 NOx normálové Elektrochemický měřící senzor mg/nm 3 H 2O normálový tlak, teplota Infračervená spektrometrie 0-40 % vol. 3. Projektovaná kapacita O 2 normálové Elektrochemický měřící senzor, nebo paramagneticky 0-25 % vol. NH 3 normálové Elektrochemický měřící senzor 0-15 mg/nm 3 TOC normálové Infračervená spektrometrie 0-50 mg/nm 3 TZL prachoměr normálové Intenzita rozptýleného světla na 0-40 mg/nm 3 základě gravimetrického porovnávacího měření, výstup jako koncentrace prachu v mg/m³, DUSTHUNTER (Sick) Průtok spalin efektivní - kouřovod Teplota efektivní - kouřovod Ultrazvukové měření FLOWSIC (Sick) Nm 3 /h Odporový nebo termočlánek C 4. Provozovaná kapacita 5. Produkce Absolutní tlak efektivní - kouřovod 6. Účel a podrobná technická charakteristika Barometr elektronický s tlakovým čidlem kPa Vyčištěné spaliny budou po opuštění pračky vypouštěny komínem do atmosféry. K udržování podtlaku v celém systému spalovny slouží ventilátor instalovaný za pračkou spalin (spalinový ventilátor). Před vstupem spalin do komína monitorovací systém automaticky kontinuálně měří koncentrace škodlivin ve spalinách. Monitorovací systém zahrnuje tyto emisní analyzátory: TZL, HCl, HF, CO, SO 2, NOx, TOC, NH 3 Software monitorovacího systému pak provádí následující vyhodnocení měření: Výpočet hlavních hodnot jednotlivých znečišťujících látek. Výpočet korekcí k obsahu O 2 ve spalinách, teplotě, tlaku a vlhkosti spalin. Výpočet půlhodinových, denních měsíčních a ročních průměrných hodnot. Ukládání a tisk půlhodinových, denních, měsíčních a ročních hodnot. V souladu s podmínkami NV č. 354/2002 Sb., bude prováděno rovněž 2x ročně měření emisí, obsahu těžkých kovů a látek PCDD/F autorizovanou měřící skupinou. 21

21 7. Další provozní údaje Žádost o integrované povolení Spalovna nebezpečných a ostatních odpadů AVE CZ Zařízení pro zajištění analýzy spalin bude provozováno po dobu hod ročně v nepřetržitém provozu. 8. Měsíc a rok uvedení do provozu 9. Rok očekávaného ukončení provozu/ životnost/předpoklád aná doba obnovy Předpoklad 07/2014 Předpoklad

22 1. Název nebo označení samostatné části zařízení Zařízení na čištění odpadních procesních vod (PS 215) 2. Stručná charakteristika probíhající činnosti Čištění odpadních vod a měření vypouštěného znečištění dle NV č. 61/2003 Sb. o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do vod povrchových a do kanalizací a o citlivých oblastech ve znění NV č. 229/2007 Sb. 3. Projektovaná kapacita 4. Provozovaná kapacita 5. Produkce 4,5 m 3 /h 6. Účel a podrobná technická charakteristika Proces úpravy pracích vod je dvoustupňový. Odděleně budou shromažďovány kyselé vody a zásadité vody z okruhů pračky, které se nejprve ochladí na cca 35 C. Do těchto dvou nádrží budou rovněž svedeny vody z podlah, z vyprazdňovaných potrubí a procesních nádrží. Nádrže budou opatřeny míchadly, aby se zabránilo úsadám a dosáhlo rovnoměrné koncentrace. V prvním stupni se odpadní vody neutralizují vápenným mlékem na cca ph 6. Z obou záchytných nádrží se odpadní vody v dávkách napouští do jedné ze dvou neutralizačních nádrží, které jsou provozovány v kyvadlovém režimu. Do neutralizační nádrže je rovněž dávkován Na3T k vysrážení těžkých kovů. Odpadní voda včetně vysrážené sádrové suspenze z procesu odlučování SO x bude po každé šarži vypouštěna do kalového zásobníku, odkud bude čerpána ke svíčkovým filtrům. Kvalita vypouštěné vody z procesu čištění spalin se bude průběžně měřit a analyzovat. V případě nedodržení parametrů se bude voda vracet na začátek čistícího procesu a až do dodržení parametrů se odtok přeruší. Maximální průtok vyčištěné odpadní vody se předpokládá ve výši cca 4,5 m 3 /h. Vyčištěná odpadní voda bude odváděna do kanalizace pro veřejnou potřebu průmyslového areálu Semtín. Technické řešení a provedení čistírny odpadních procesních vod vyplývá z přiložené nabídky č ze dne 6. srpna 2012 firmy BSH Umveltservice AG, Sursee, Švýcarsko (příloha č. 64). Dodavatel technologického zařízení uvádí ve své nabídce v kapitole 5 (strana 12) Záruky dodržení limitů stanovených Směrnicí evropského parlamentu a rady 2000/76/ES. Jak vyplývá z přiloženeho referenčního listu, jedná se o výrobce s širokým portfoliem zkušeností v oblasti čištění technologických procesních vod. Navržené technologické řešení je provozně vyzkoušené a osvědčené na celé řadě instalací. Atest a další dokumentace zařízení bude výrobcem dodána v rámci vyhodnocení zkušebního provozu zařízení po uvedení do provozu po provedené rekonstrukci spalovny nebezpečných a ostatních odpadů. 7. Další provozní údaje Zařízení na čištění odpadních procesních vod bude provozováno v cyklickém přetržitém provozu. 8. Měsíc a rok uvedení do provozu 9. Rok očekávaného ukončení provozu/ životnost/předpoklád aná doba obnovy Předpoklad 07/2014 Předpoklad
