1 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ MĚŘÍTKO ČÍSLO PŘÍLOHY

2 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ PRŮVODNÍ ZPRÁVA MĚŘÍTKO ČÍSLO PŘÍLOHY A.

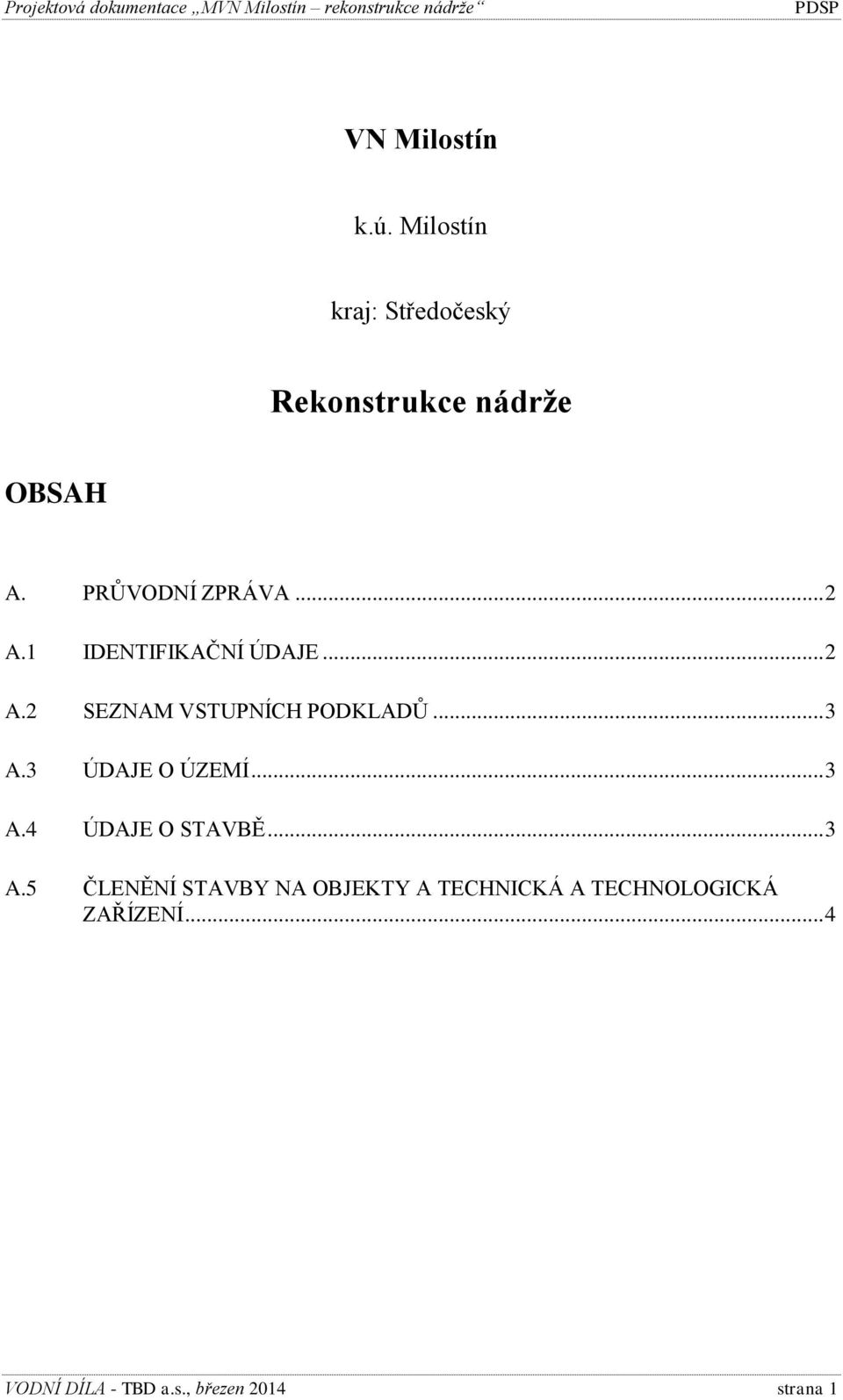

3 Projektová dokumentace MVN Milostín rekonstrukce nádrže VN Milostín k.ú. Milostín kraj: Středočeský Rekonstrukce nádrže A. PRŮVODNÍ ZPRÁVA... 2 A.1 IDENTIFIKAČNÍ ÚDAJE... 2 A.2 SEZNAM VSTUPNÍCH PODKLADŮ... 3 A.3 ÚDAJE O ÚZEMÍ... 3 A.4 ÚDAJE O STAVBĚ... 3 A.5 ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ... 4 VODNÍ DÍLA - TBD a.s., březen 2014 strana 1

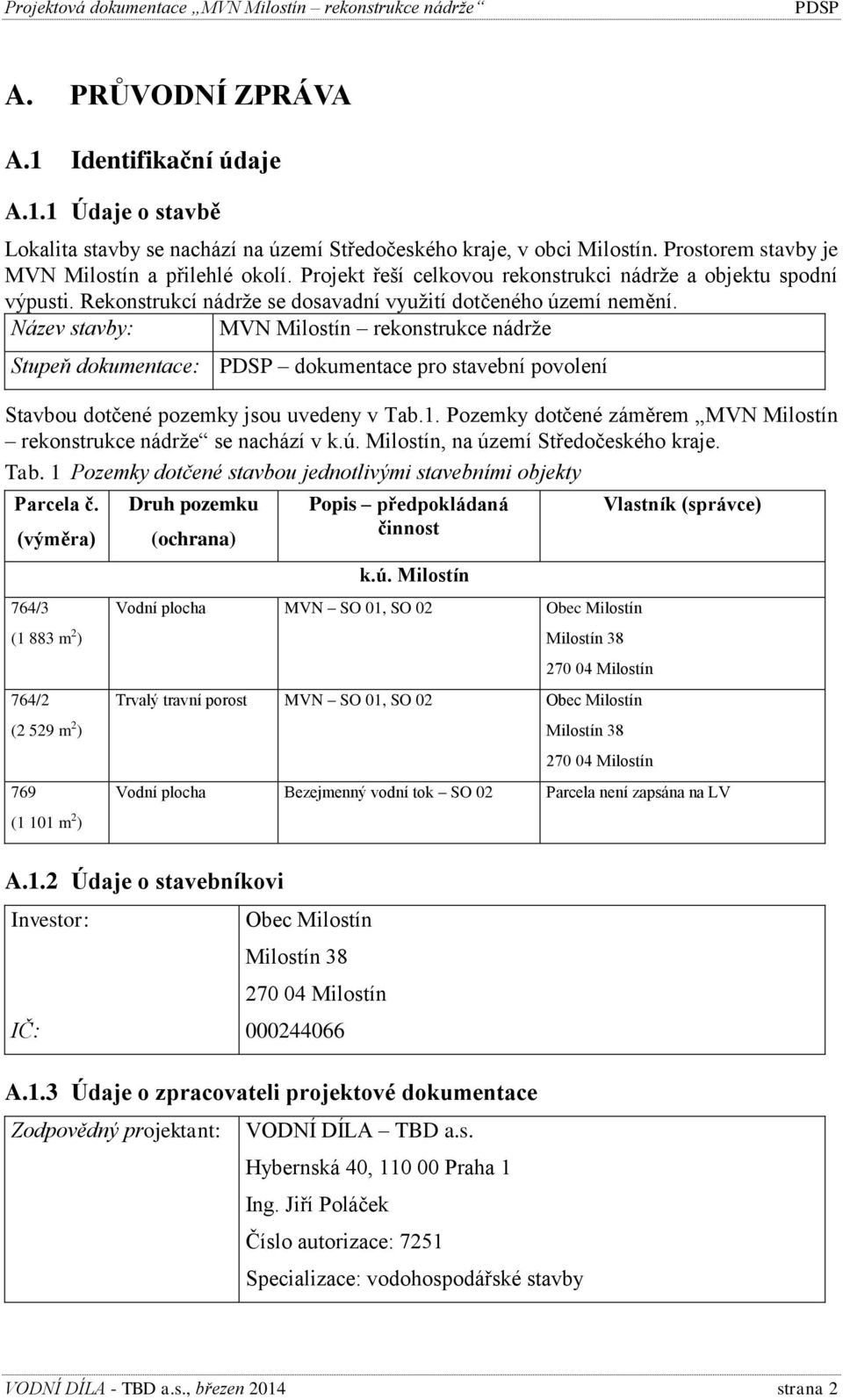

4 Projektová dokumentace MVN Milostín rekonstrukce nádrže A. PRŮVODNÍ ZPRÁVA A.1 Identifikační údaje A.1.1 Údaje o stavbě Lokalita stavby se nachází na území Středočeského kraje, v obci Milostín. Prostorem stavby je MVN Milostín a přilehlé okolí. Projekt řeší celkovou rekonstrukci nádrže a objektu spodní výpusti. Rekonstrukcí nádrže se dosavadní využití dotčeného území nemění. Název stavby: MVN Milostín rekonstrukce nádrže Stupeň dokumentace: dokumentace pro stavební povolení Stavbou dotčené pozemky jsou uvedeny v Tab.1. Pozemky dotčené záměrem MVN Milostín rekonstrukce nádrže se nachází v k.ú. Milostín, na území Středočeského kraje. Tab. 1 Pozemky dotčené stavbou jednotlivými stavebními objekty Parcela č. (výměra) 764/3 (1 883 m 2 ) 764/2 (2 529 m 2 ) 769 (1 101 m 2 ) Druh pozemku (ochrana) Popis předpokládaná činnost k.ú. Milostín Vodní plocha MVN SO 01, SO 02 Obec Milostín Milostín Milostín Trvalý travní porost MVN SO 01, SO 02 Obec Milostín Milostín Milostín Vlastník (správce) Vodní plocha Bezejmenný vodní tok SO 02 Parcela není zapsána na LV A.1.2 Údaje o stavebníkovi Investor: IČ: Obec Milostín Milostín Milostín A.1.3 Údaje o zpracovateli projektové dokumentace Zodpovědný projektant: VODNÍ DÍLA TBD a.s. Hybernská 40, Praha 1 Ing. Jiří Poláček Číslo autorizace: 7251 Specializace: vodohospodářské stavby VODNÍ DÍLA - TBD a.s., březen 2014 strana 2

5 Projektová dokumentace MVN Milostín rekonstrukce nádrže A.2 Seznam vstupních podkladů Podkladem pro vypracování této projektové dokumentace bylo zaměření MVN Milostín a terénní prohlídka VD. Podrobněji o podkladech pojednává část B.1. A.3 Údaje o území MVN Milostín leží v severní části obce Milostín na pramenech bezejmenného vodního toku. Výtokem ze spodní výpusti vzniká bezejmenný vodní tok, který je levostranným přítokem Lišanského potoka. Projektová dokumentace dodržuje obecné požadavky na využití území a splňuje požadavky dotčených orgánů. Tab. 2 Pozemky dotčené prováděním stavby Zařízení staveniště a příjezdové komunikace Parcela č. (výměra) 764/2 (2 529 m 2 ) 749 (1 197 m 2 ) Druh pozemku (ochrana) Popis předpokládaná činnost k.ú. Milostín Trvalý travní porost Zařízení staveniště Obec Milostín Milostín Milostín Ostatní plocha Přístupová cesta Obec Milostín A.4 Údaje o stavbě Rekonstrukce MVN Milostí je změna trvalé dokončené stavby. Milostín Milostín Vlastník (správce) MVN Milostín zajišťuje svou funkcí a hospodařením s vodou následující účely: - Krajinotvorný prvek. - Akumulační (zadržení vody v krajině). - Požární ochrana. MVN Milostín je významným krajinným prvkem (ve smyslu zákona č. 114/1992 Sb.). Není součástí žádné zvláště chráněné části přírody. Citlivou rekonstrukcí MVN Milostín dojde k revitalizaci významného krajinného. Příznivě se ovlivní současný stav životního prostředí. Stavba nevyžaduje úlevová řešení a výjimky. V projektové dokumentaci byly zohledněny připomínky dotčených orgánů. Po vydání stavebního povolení může ihned dojít k pracím. Plánované zahájení opravy...10/2014 Plánované ukončení opravy... 6/2015 Plánované orientační náklady na opravu levého břehu jsou uvedeny v položkovém rozpočtu (příloha F). VODNÍ DÍLA - TBD a.s., březen 2014 strana 3

6 Projektová dokumentace MVN Milostín rekonstrukce nádrže A.5 Členění stavby na objekty a technická a technologická zařízení Projektová dokumentace MVN Milostín rekonstrukce nádrže se bude skládat z těchto stavebních objektů: SO 01 nádrž SO 02 spodní výpust VODNÍ DÍLA - TBD a.s., březen 2014 strana 4

7 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ SOUHRNNÁ TECHNICKÁ ZPRÁVA MĚŘÍTKO ČÍSLO PŘÍLOHY B.

8 Projektová dokumentace MVN Milostín rekonstrukce nádrže MVN Milostín k.ú. Milostín kraj: Středočeský Rekonstrukce nádrže B. SOUHRNNÁ TECHNICKÁ ZPRÁVA... 2 B.1 Popis území stavby... 2 B.2 Celkový popis stavby... 4 B.3 Připojení na technickou infrastrukturu... 5 B.4 Dopravní řešení... 5 B.5 Řešení vegetace a souvisejících terénních úprav... 5 B.6 Popis vlivů stavby na životní prostředí a jeho ochrana... 5 B.7 Ochrana obyvatelstva... 5 B.8 Zásady organizace výstavby... 6 Požadavky na zpracování dodavatelské dokumentace stavby... 9 B.9 Přehled právních předpisů vztahujících se k stavbě... 9 VODNÍ DÍLA - TBD a.s., březen 2014 Strana 1

9 Projektová dokumentace MVN Milostín rekonstrukce nádrže B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby B.1.1 Charakteristika stavebního pozemku Stavební pozemky se nachází v katastrálním území Milostín, v severní části obce. Prostorem stavby je MVN Milostín. Veškeré stavební práce se budou provádět v prostoru nádrže, na jejích březích a trase odpadního potrubí spodní výpusti. B.1.2 Výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod. V PD byly použity výsledky průzkumů provedených před zahájením projekčních prací, které mají přímý vztah k řešení stavby: Geologické průzkumy Geodetické zaměření lokality B Geologický průzkum Z geomorfologického hlediska náleží okolí lokality Rakovnické pahorkatině podcelku Kněževeská pahorkatina okrsku Rakovnická kotlina. Geologická stavba zájmové oblasti je tvořena pokryvnými útvary krystalinika Českého masivu zastoupeným v podloží středočeským a západočeským mladším paleozoikem tvořeným svrchnokarbonskými až permskými jílovci, prachovci, pískovci a slepenci líňského souvrství, na zlomových strukturách severo-západního směru vystupují svrchnokarbonské jílovce, arkózové pískovce a arkózy slánského souvrství. Jižně od lokality vystupují horniny kladenského souvrství tvořené karbonskými jílovci, pískovci a slepenci, tektonickými brekciemi, tufy a tufity s polohami uhelných slojí náležejících radnickému a nýřanskému souslojí. Nadložní kvartérní pokryvné útvary jsou zastoupeny písčito-hlinitými, až hlinitopísčitými sedimenty a nivními hlínami, písky a štěrkopísky vázanými na příbřežní oblasti vodního toku. Podzemní vody jsou vázány na pórové prostředí nezpevněných pokryvných útvarů s proměnnouzásobností a vydatností. Z hydrogeologického hlediska jsou významnější zvodně vázané na puklinové systémy sedimentárních podložních hornin. B Geodetické zaměření V únoru 2013 proběhlo zaměření lokality. Podrobné body sítě byly získány metodou měření délek a úhlů totální stanicí SOKKIA SET 600. Výškové (Bpv) a polohové (JTSK) připojení zaměřovaného bodového pole bylo provedeno metodou GPS RTS PRS s připojením na síť referenčních stanic CZEPOS (přijímač TRIMBLE R6) a s kalibrací přijímače na body DATAZ. Z naměřených hodnot byl vygenerován digitální model terénu (dále jen DMT). Ze zaměření sítě bodů byl pomocí programového prostředku ATLAS vytvořen digitální model nádrže a přilehlého okolí poskytující základní podklad situace a řezy. Všechny výsledky zaměření byly VODNÍ DÍLA - TBD a.s., březen 2014 Strana 2

10 Projektová dokumentace MVN Milostín rekonstrukce nádrže zapracovány do situace, podélných a příčných řezů, které jsou obsaženy v příloze D. tohoto projektu. B.1.3 Stávající ochranná a bezpečnostní pásma Z pohledu ochrany přírody a krajiny se stavba nedotýká žádných zvláště chráněných území. Ochranná pásma dopravní a technické infrastruktury: Trasy liniových staveb dopravní a technické infrastruktury jsou zakresleny ve stanoviscích vlastníků a správců sítí v přílohové části E. Podmínky ochrany inženýrských sítí a součinnost stavebníka při činnostech v blízkosti sítí jsou rovněž uvedeny ve vyjádřeních správců sítí v části E. Správci sítí byli poptáváni na existenci staveb v jejich správě v širším okolí stavby. Na základě jejich vyjádření byl vyhodnocen střet ochranných pásem sítí se stavbou výsledky jsou uvedeny v následující tabulce. Překrytí staveniště s ochrannými pásmy dopravní a technické infrastruktury prostor SO druh a správce stavby požadavek vytyčení poznámka pravý břeh 01 ČEZ Distribuce a.s. NE nadzemní sítě Vytyčení sítí: 1) podzemní vedení VN do 35 kv podél pravého břehu. Minimálně 3 dny před zahájením stavebních prací je nutné práce oznámit příslušnému provozovateli distribuční soustavy. B.1.4 Poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nenachází v záplavovém ani poddolovaném území. B.1.5 Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba nemá vliv na okolní stavby a pozemky ani na odtokové poměry území. B.1.6 Požadavky na asanace, demolice, kácení dřevin V okolí nádrže dojde k vymýcení náletových dřevina křovin o maximálním průměru do 5 cm. B.1.7 Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Při stavbě nedojde k trvalému záboru zemědělského půdního fondu, ani pozemků určených k plnění funkce lesa. Pro zařízení staveniště dojde k dočasnému odnětí 100 m 2 z pozemku p.č. 764/2 (trvalý travní porost). B.1.8 Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stavba nevyžaduje napojení na dopravní ani technickou infrastrukturu. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 3

11 Projektová dokumentace MVN Milostín rekonstrukce nádrže B.1.9 Věcné a časové vazby stavby, podmiňující, vyvolané, související investice Pro danou stavbu nejsou v území žádné věcné ani časové vazby. Stavba rovněž nemá žádné vazby na vyvolané nebo související investice. B.2 Celkový popis stavby B.2.1 Účel užívání stavby Účelem stavby MVN Milostín rekonstrukce nádrže je kompletní oprava betonových konstrukcí nádrže a zlepšení hospodářského využití nádrže. V rámci stavby dojde k: k rekonstrukci dna a stěn MVN (SO 01) výstavbě nové spodní výpusti (SO02) B.2.2 Celkové urbanistické a architektonické řešení Urbanistické a architektonické řešení bylo podřízeno především účelu stavby s důrazem na odolnost a trvanlivost navržených konstrukcí. Při návrhu byl kladen důraz na minimalizaci prvků vybízejících k pokusům o odcizení (kovy) nebo vandalismus, v potaz bylo bráno i estetické hledisko. B.2.3 Celkové provozní řešení, technologie výroby Všechny stavební objekty a jejich prvky byly navrženy tak, aby bylo zajištěno jejich bezproblémové užívání a údržba. B.2.4 Bezbariérové užívání stavby Vzhledem k charakteru stavby bezpředmětné. B.2.5 Bezpečnost při užívání stavby Celá projektová dokumentace byla zpracována takovým způsobem, aby provoz stavby po jejím dokončení plně vyhovoval všem požadavkům legislativních předpisů v aktuálním znění platným v době zpracování projektu. Dále takovým způsobem, aby rizika možného ohrožení života a zdraví občanů, která by mohla být způsobena technickým návrhem, byla minimalizována. B.2.6 Základní charakteristika objektů SO 01 - V rámci SO 01 dojde k odbourání horní části stávajících narušených stěn po celém obvodu MVN. Před stěny bude postavena nová opěrná stěna z betonu. Odbouraná část stěny bude zasypána zeminou. Dno nádrže bude vyčištěno od náletových dřevin a nežádoucích předmětů. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 4

12 Projektová dokumentace MVN Milostín rekonstrukce nádrže SO 02 spodní výpust Stávající betonový objekt bude zbourán. Bude odstraněno i odpadní potrubí spodní výpusti. Místo objektu bude vybudována nová šachta s uzávěrem spodní výpusti s navazujícím odpadním potrubím a vyústěním do koryta vodního toku pod nádrží. B.2.7 Základní charakteristika technických a technologických zařízení Stavba neobsahuje žádná technická ani technologická zařízení. B.2.8 Požárně bezpečnostní řešení Vzhledem k charakteru stavby se požární bezpečnost neřeší. B.2.9 Zásady hospodaření a energiemi Stavba nevyžaduje napojení na energie. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí. Vzhledem k charakteru stavby bezpředmětné. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí Stavbu není třeba chránit před negativními účinky vnějšího prostředí. B.3 Připojení na technickou infrastrukturu Stavba nevyžaduje napojení na technickou infrastrukturu. B.4 Dopravní řešení Stavba nevyžaduje dopravní řešení. B.5 Řešení vegetace a souvisejících terénních úprav Terén v okolí všech stavebních objektů narušený stavební činností bude urovnán do původního stavu. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana Stavba nemá žádný vliv na životní prostředí. B.7 Ochrana obyvatelstva Vzhledem k charakteru stavby není třeba řešit ochranu obyvatelstva. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 5

13 Projektová dokumentace MVN Milostín rekonstrukce nádrže B.8 Zásady organizace výstavby B.8.1 Potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Přehled rozhodujících stavebních médií a hmot a jejich zajištění je uveden ve výkazu výměr. B.8.2 Odvodnění staveniště Vzhledem k umístění výkopů není třeba řešit odvodnění staveniště. B.8.3 Napojení staveniště na stávající dopravní a technickou infrastrukturu Příjezd na staveniště vede po místních komunikacích. Nepředpokládá se budování provizorních komunikací. Případná poškození povrchu cest staveništní dopravou budou po ukončení prací uvedena do původního stavu. Napojení na technickou infrastrukturu se předpokládá pouze v místě zařízení staveniště, které bude situováno na pozemku p.č. 764/2 na pravém břehu. Zařízení staveniště o předpokládané výměře 100 m 2 se bude skládat z jedné mobilní stavební buňky, mobilní toalety, prostoru pro skládku materiálu a parkovací plochy. Bude napojeno na elektrickou energii, zhotovitel zajistí podružný odečet el. energie. Napojení staveniště na vodovod a kanalizaci se nepředpokládá. B.8.4 Vliv provádění stavby na okolní stavby a pozemky Stavební práce budou mít jen minimální vliv na okolní stavby a pozemky. V průběhu stavby lze očekávat zvýšenou prašnost a hlučnost. B.8.5 Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Veškeré plochy a konstrukce v bezprostřední blízkosti stavby budou v maximální možné míře chráněny před poškozením stavební činností. Jestliže přesto dojde k poškození okolních ploch či konstrukcí, budou tyto v plném rozsahu obnoveny do původního složení a vzhledu. Terén v prostoru staveniště (mimo stavební konstrukce) bude po skončení stavební činnosti uveden do původního stavu (urovnán a oset trávou). Se stavbou nesouvisí žádné asanace či demolice. Okolo nádrže a vyústění spodní výpusti budou vykáceny náletové křoviny. Dřevní hmota bude štěpkována. B.8.6 Maximální zábory pro staveniště (dočasné/trvalé) Přehled záborů staveniště parcela č. (výměra) druh pozemku (ochrana) popis předpokládaná činnost vlastník (správce) zábor staveniště (m 2 ) dočasný trvalý manipulační plochy (m 2 ) dočasný 764/2 (2 529 m 2 ) TTP objekt SO 01 objekt SO 02 Česká republika VODNÍ DÍLA - TBD a.s., březen 2014 Strana 6

14 Projektová dokumentace MVN Milostín rekonstrukce nádrže Poloha stavebního objektu a zařízení staveniště je patrná ze situačních výkresů v části C. B.8.7 Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Veškeré odpady vzniklé při realizaci stavby musí být po jejich vytřídění přednostně využity nebo odstraněny v souladu se zákonem o odpadech (č. 185/2001 Sb.) a příslušnými prováděcími předpisy, přičemž musí být převedeny do vlastnictví pouze osobě oprávněné k jejich převzetí podle 12 odst. 3 zákona o odpadech. O všech odpadech vzniklých v průběhu stavby povede dodavatel přesnou evidenci o druhu, množství a způsobu likvidace. Ke kolaudaci stavby pak investor předloží doklady o tom, jak byly odpady vzniklé při stavbě využity, případně předány k jejich využití nebo odstranění. Vznikající odpad bude především degradovaný beton a železobeton z vybouraných stěn nádrže, beton objektu spodní výpusti a nespotřebovaný beton. Uvedené materiály jsou inertní (bez nebezpečných vlastností). Jedná se o materiál skupiny 17 zejména stavební suti, který bude odstraňován odborně buď na skládkách, nebo bude nabídnut oprávněné osobě zabývající se recyklací stavebních odpadů. Tento způsob využití stavebních odpadů by měl mít přednost před odstraněním na skládce či jinými způsoby odstranění. Nadbytečná vytěžená zemina z výkopů bude využita na vyrovnání terénních nerovností v okolí stavby. Dřevní hmota z kácení bude štěpkována. B.8.8 Bilance zemních prací, požadavky na přísun nebo deponie zemin Skrývka ornice bude provedena pouze na ploše staveniště SO 02. Skrytá ornice bude uložena na mezideponii v těsné blízkosti stavby takovým způsobem, aby nedošlo k jejímu znehodnocení. Veškerá ornice bude zpětně použita pro ohumusování okolí nově realizovaných konstrukcí a na rekultivaci stavební činností dotčených pozemků. B.8.9 Ochrana životního prostředí při výstavbě Podle zákona č. 17/1992 Sb., o životním prostředí, nesmí být území zatěžováno nad míru únosného zatížení. Přípustnou míru zatížení určují mezní hodnoty podle zákona č. 258/200 Sb. O ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozdějších předpisů. Prováděcí právní předpis pak upravuje hygienické limity hluku a vibrací pro denní a noční dobu, způsob jejich měření a hodnocení. Je potřeba dodržet zejména požadavky na nejvýše přípustné hladiny hluku a vibrací, koncentrace nejzávaznějších škodlivin v ovzduší a hygienické požadavky na pracovní prostředí. B.8.10 Požadavky na zajištění podmínek bezpečnosti a ochrany zdraví při práci na staveništi podle Zákona č. 309/2006 Sb. a Nařízení vlády č. 591/2006 Sb. Posouzení určit koordinátora BOZP při realizaci stavby: Stavba bude prováděna na stavební povolení. Dle rozsahu a objemu prací bude stavbu realizovat 1 zhotovitel NA STAVBĚ NEMUSÍ BÝT URČEN KOORDINÁTOR BOZP. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 7

15 Projektová dokumentace MVN Milostín rekonstrukce nádrže Posouzení provést oznámení stavby na příslušný místně náležící Oblastní inspektorát práce: Stavba bude prováděna na stavební povolení. Doba trvání stavby se předpokládá 20 týdnů. Z hlediska provádění není třeba stavbu členit na etapy. Dle rozsahu a objemu prací bude na stavbě pracovat max. 6 pracovníků. Stavba bude realizována déle jak 30 pracovních dnů, zároveň na stavbě nebude pracovat víc jak 20 pracovníků v 1 den. Na stavbě se nebude pracovat víc než 500 pracovních dnů v přepočtu na jednoho pracovníka STAVBA NEMUSÍ BÝT OHLÁŠENA NA OBLASTNÍ INSPEKTORÁT PRÁCE. Posouzení povinnosti vypracovat před zahájením prací na staveništi Plán BOZP: Na stavbě se nebudou provádět práce se zvýšeným ohrožením života nebo poškozená zdraví. STAVBA NEVYŽADUJE ZPRACOVÁNÍ PLÁNU BEZPEČNOSTI A OCHRANNY ZDRAVÍ PŘI PRÁCI. Stavba bude ohraničena páskou a zákazem vstupu na staveniště. B.8.11 úprava pro bezbariérové užívání výstavbou dotčených staveb Vzhledem k charakteru stavby bezpředmětné. B.8.12 zásady pro dopravně inženýrské opatření Výjezd ze staveniště na místní komunikaci si vyžaduje dopravně inženýrská opatření. Před zahájením prací bude zpracován DIO. B.8.13 Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Pro provádění stavby nejsou stanoveny žádné speciální podmínky. B.8.14 Postup výstavby, rozhodující dílčí termíny Postupu prací na jednotlivých stavebních objektech: SO 01 SO 02 odbourání části starého opevnění břehů výstavba nových stěn terénní úpravy v okolí nádrže zbourání staré šachty SV a odpadního potrubí výstavba nového objektu spodní výpusti výstavba nového odpadního porubí zasypání výkopu a terénní úpravy Výstavba se plánuje na rok Předpokládaná doba výstavby při respektování technologických přestávek je 5 měsíců. Před zahájením stavebních prací bude zhotovitelem vypracován harmonogram stavby. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 8

16 Projektová dokumentace MVN Milostín rekonstrukce nádrže Orientační termíny kontrolních prohlídek autorského dozoru, příp. stavebního úřadu: SO 01 SO 02 při zakládání stěn nádrže provádění betonáže stěn po dokončení stavby před obetonávkou potrubí SV po dokončení SO Požadavky na zpracování dodavatelské dokumentace stavby Požadovaný rozsah dodavatelské dokumentace: SO 01 SO 02 pouze v případě změn nebo odchylek od B.9 Přehled právních předpisů vztahujících se k stavbě Zákon č. 17/1992 Sb., o životním prostředí, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů Zákon č. 59/2006 Sb., o prevenci závažných havárií, ve znění pozdějších předpisů Zákon ČNR č. 114/1992 Sb., o ochraně přírody a krajiny, ve znění pozdějších předpisů Zákon č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů Zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozdějších předpisů Zákon č. 86/2002 Sb., o ochraně ovzduší, ve znění pozdějších předpisů Zákon č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (zákon o posuzování vlivů na životní prostředí), ve znění pozdějších předpisů Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), ve znění pozdějších předpisů Zákon č. 185/2001 Sb., o odpadech a změně některých dalších zákonů, ve znění pozdějších předpisů Zákon č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) Zákon č. 186/2006 Sb., o změně některých zákonů souvisejících s přijetím stavebního zákona a zákona o vyvlastnění VODNÍ DÍLA - TBD a.s., březen 2014 Strana 9

17 Projektová dokumentace MVN Milostín rekonstrukce nádrže Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky, ve znění nařízení vlády č. 312/2005 Sb. Vyhláška Ministerstva životního prostředí č. 381/2001 Sb., kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů a postup při udělování souhlasu k vývozu, dovozu a tranzitu odpadů (Katalog odpadů), ve znění pozdějších předpisů Vyhláška 428/2001 Sb. obecné technické požadavky na výstavbu vodních děl kterou se provádí zákon 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu Vyhláška Ministerstva životního prostředí č. 383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Vyhláška Ministerstva pro místní rozvoj č. 137/1998 Sb., o obecných technických požadavcích na výstavbu, ve znění vyhlášky č. 491/2006 Sb., a vyhlášky č. 502/2006 Sb. Vyhláška č. 499/2006 Sb., o dokumentaci staveb Vyhláška č. 500/2006 Sb., o územně analytických podkladech, územně plánovací dokumentaci a způsobu evidence plánovací činnosti Vyhláška č. 501/2006 Sb., o obecných požadavcích na využívání území Vyhláška č.502/2006 Sb., o změně obecných technických požadavků na výstavbu Vyhláška č. 503/2006 Sb., o podrobnější úpravě územního řízení, veřejnoprávní smlouvy a územního opatření Vyhláška č. 526/2006 Sb., kterou se provádějí některá ustanovení stavebního zákona ve věcech stavebního řádu Zákon č. 174/1968 Sb., o státním odborném dozoru nad bezpečností práce, ve znění zákona ČNR č. 159/1992 Sb., zákona č. 47/1994 Sb., zákona č. 71/2000 Sb. a zákona č. 124/2000 Sb. Zákon č. 22/1997Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů ve znění zákonů č. 71/2000 Sb., zákona č. 102/2001 Sb.,zákona č.205 Sb., a zákona 226/2003 Sb. Nařízení vlády č. 494/2001 Sb., kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh orgánů a institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu. Nařízení vlády č. 178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci. Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 10

18 Projektová dokumentace MVN Milostín rekonstrukce nádrže Vyhláška č. 601/2006 Sb., kterou se zrušuje vyhláška Českého úřadu bezpečnosti práce a Českého báňského úřadu č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích, ve znění vyhlášky č. 363/2005 Sb., a vyhláška č. 363/2005 Sb., kterou se mění vyhláška Českého úřadu bezpečnosti práce a Českého báňského úřadu č. 324/1990 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích. Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Vyhláška č. 48/1982 Sb. ve znění 192/2005 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení. Vyhláška č. 18/1987 Sb. - Vyhláška ČÚBP a ČBÚ, kterou se stanoví požadavky na ochranu před výbuchy hořlavých plynů a par. Vyhláška ČÚBP a ČBÚ č. 19/1979 Sb., kterou se určují vyhrazená zdvihací zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 552/1990 Sb. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 11

19 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ SITUAČNÍ VÝKRESY MĚŘÍTKO ČÍSLO PŘÍLOHY C.

20 Projektová dokumentace MVN Milostín rekonstrukce nádrže MVN Milostín k.ú. Milostín kraj: Středočeský Rekonstrukce nádrže : C. SITUACE STAVBY C.1. Situační výkres širších vztahů... 1 : C.2. Celkový situační výkres stavby... 1 : 500 C.3. Koordinační situace... 1 : 500 C.4. Katastrální situační výkres... 1 : 500 C.5. Přehledná situace... 1 : VODNÍ DÍLA - TBD a.s., březen 2014

21 MVN MILOSTÍN SITUAČNÍ VÝKRES ŠIRŠÍCH VZTAHŮ 1 : K.Ú. MILOSTÍN MVN MILOSTÍN SO - HRANICE STAVBY LEGENDA: MVN MILOSTÍN STAVEBNÍ OBJEKT SO 01, SO 02 - HRANICE STAVBY ZAŘÍZENÍ STAVENIŠTĚ VYUŽÍVANÉ KOMUNIKACE VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL INVESTOR MÍSTO STAVBY AKCE ING. J. POLÁČEK OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ ING. O. ŠVARC MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT MĚŘÍTKO SITUAČNÍ VÝKRES ŠIRŠÍCH VZTAHŮ 1 : VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / x A4 STUPEŇ ČÍSLO PŘÍLOHY C.1.

22 MVN MILOSTÍN CELKOVÝ SITUAČNÍ VÝKRES 1 : 500 SOUŘADNÝ SYSTÉM: S-JTSK VÝŠKOVÝ SYSTÉM: Bpv VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL LEGENDA: MVN MILOSTÍN HRANICE ŘEŠENÉHO ÚZEMÍ ZAŘÍZENÍ STAVENIŠTĚ VYUŽÍVANÉ KOMUNIKACE INVESTOR MÍSTO STAVBY AKCE ING. J. POLÁČEK OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ ING. O. ŠVARC MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT MĚŘÍTKO CELKOVÝ SITUAČNÍ VÝKRES STAVBY 1 : 500 VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / x A4 STUPEŇ ČÍSLO PŘÍLOHY C.2.

23 MVN MILOSTÍN KOORDINAČNÍ SITUACE 1 : 500 SO 01 - NÁDRŽ SO 02 - SPODNÍ VÝPUST SOUŘADNÝ SYSTÉM: S-JTSK VÝŠKOVÝ SYSTÉM: Bpv VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL LEGENDA: MVN MILOSTÍN STAVEBNÍ OBJEKTY SO 01, SO 02 - HRANICE STAVBY ZAŘÍZENÍ STAVENIŠTĚ VYUŽÍVANÉ KOMUNIKACE INVESTOR MÍSTO STAVBY AKCE ING. J. POLÁČEK OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ ING. O. ŠVARC MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT MĚŘÍTKO KOORDINAČNÍ SITUACE 1 : 500 VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / x A4 STUPEŇ ČÍSLO PŘÍLOHY C.3.

24 MVN MILOSTÍN KATASTRÁLNÍ SITUAČNÍ VÝKRES 1 : 500 SO 01 - NÁDRŽ SO 02 - SPODNÍ VÝPUST SOUŘADNÝ SYSTÉM: S-JTSK VÝŠKOVÝ SYSTÉM: Bpv VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL LEGENDA: MVN MILOSTÍN STAVEBNÍ OBJEKTY SO 01, SO 02 - HRANICE STAVBY INVESTOR MÍSTO STAVBY AKCE ING. J. POLÁČEK OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ ING. O. ŠVARC MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT MĚŘÍTKO KATASTRÁLNÍ SITUAČNÍ VÝKRES 1 : 500 VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / x A4 STUPEŇ ČÍSLO PŘÍLOHY C.4.

25 1 : LEGENDA: MVN MILO VYPRACOVAL N KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. O. INVESTOR Tel.: * Fax: AKCE DATUM P 1875 / / / 2014 A4 1 : C.5.

26 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ MĚŘÍTKO ČÍSLO PŘÍLOHY D.

27 Projektová dokumentace MVN Milostín rekonstrukce nádrže MVN Milostín k.ú. Milostín kraj: Středočeský Rekonstrukce nádrže D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ... 2 D.1 Dokumentace stavebního nebo inženýrského objektu... 2 D.1.1 Architektonicko-stavební řešení... 2 D.1.2 Stavebně-konstrukční řešení... 2 D Technická zpráva... 2 D Výkresová část... 5 D Statické výpočty... 5 D Hydrotechnické výpočty... 5 D.1.3 Požárně bezpečnostní řešení... 5 D.1.4 Technika prostředí staveb... 5 D.2 Dokumentace technických a technologických zařízení... 5 D.3 Požadavky na materiály a provádění stavby... 6 D.3.1 Požadavky na beton... 6 D.3.2 Požadavky na konstrukce z betonu... 6 D.3.3 Požadavky na provádění betonáže... 7 D.3.4 Doba odbednění, pevnost při odbednění... 7 D.3.5 Požadavky na zemní práce... 8 D.3.6 Průkazní zkoušky... 8 D Výztuž do betonu... 8 VODNÍ DÍLA - TBD a.s., březen 2014 Strana 1

28 Projektová dokumentace MVN Milostín rekonstrukce nádrže D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ D.1 Dokumentace stavebního nebo inženýrského objektu D.1.1 Architektonicko-stavební řešení Architektonicko-stavební řešení bylo podřízeno především účelu stavby, který spočívá v celkové rekonstrukci porušeného opevnění břehů MVN a spodní výpusti. Při návrhu stavebních objektů byl kladen důraz především na odolnost a trvanlivost navržených konstrukcí a na minimalizaci prvků vybízejících k pokusům o odcizení (kovy) nebo vandalismus. V potaz samozřejmě bylo bráno i estetické hledisko. D.1.2 Stavebně-konstrukční řešení D Technická zpráva SO 01 Nádrž Současný stav V půdoryse má MVN Milostín obdélníkový tvar. Uměle vytvořená nádrž má téměř svislé břehy opevněné betonovou stěnou. Průměrná hloubka vody v nádrži je 1,3 m. Do nádrže je možný vstup po schodištích, které jsou umístěna na obou delších stranách a v zadní části nádrže. MVN Milostín má při normální hladině plochu hladiny 1770 m 2 (0,17 ha). Objem vody, zadržený při této hladině v nádrži, je 2211 m 3. Hráz MVN Milostín je půdorysně zalomená do pravého úhlu a je umístěna při severovýchodní a jihovýchodní straně nádrže. V příčném řezu má hráz tvar nepravidelného lichoběžníka s téměř svislým návodním svahem opevněným betonovou stěnou až do koruny hráze. Koruna hráze je zatravněna. Průměrná šířka koruny hráze je 15 m. Výškově je niveleta koruny hráze nevyrovnaná, pohybuje se od úrovně 380,37 m n.m. do kóty 380,77 m n.m. Vzdušní svah je ve sklonu 1 : 2,4 1 : 4 také zatravněn. Základní parametry hráze: Délka v koruně: Minimální šířka koruny hráze: Max. výška hráze: Minimální kóta koruny: Sklon návodního svahu: přibližně 100 m 9,2 m u spodní výpusti 3,4 m 380,37 m n.m. (Bpv) téměř svislý Sklon vzdušního svahu: 1:2,4 1:4 Opevnění návodního svahu: Opevnění vzdušního svahu: betonová stěna vegetační pokryv (tráva) VODNÍ DÍLA - TBD a.s., březen 2014 Strana 2

29 Projektová dokumentace MVN Milostín rekonstrukce nádrže V rámci SO 01 Nádrž se provede: odbourání horní části stávajících stěn, výstavba nových betonových stěn, vyčištění dna nádrže, vyrovnání koruny hráze. Po vypuštění nádrže dojde v období vegetačního klidu k odstranění náletové vegetace. Dále dojde ke skrývce humózní vrstvy v mocnosti 0,2 m z okolí břehů a hráze nádrže. Zemina se bude skladovat na mezideponii v prostoru zařízení staveniště a v závěru prací bude zpětně použita na ohumusování. Po zemních pracích se odbourá horní část stávající narušené betonové stěny nádrže do hloubky 0,3 m a zkarbonatované části stěn. Vybouraný materiál se použije jako kamenný pohoz koryta bezejmenného vodního toku za vyústěním spodní výpusti. Do stávající stěny, která bude využita jako ztracené bednění, budou ukotveny ocelové kotvy. Na stávající dno nádrže naváže vodorovnou pracovní spárou nová stěna. Pracovní spára bude těsněna těsnícím PVC pásem pro pracovní spáry šířky 240 mm. Nová stěna nádrže bude vybetonována z betonu C30/37, XC4, XF1, XA2, vyztužená KARI sítí 100 x 100 x 8 mm. Nadzemní železobetonová konstrukce zdi MVN je navržena v šířce 200 mm v horní části a směrem dolů se bude rozšiřovat ve sklonu 10:1. Horní vodorovné hrany budou zkoseny použitím trojúhelníkových lišt do bednění. Stěna bude vybetonována až do úrovně 380,50 m n.m. Po délce bude konstrukce stěny rozdělena dilatačními spárami na samostatné dilatační bloky délky 4,0 m. Dilatační spára je těsněna asfaltovou lepenkou. Jejich poloha je patrná z výkresové dokumentace. Souběžně s betonáží stěn proběhne očištění betonového dna nádrže. Po betonáži se zasypou odbouraná místa stávající betonové stěny zeminou a koruna hráze ohumusuje a oseje. SO 02 Spodní výpust Současný stav Spodní výpust je tvořena ocelovým potrubím DN 500, které je umístěno v severovýchodním rohu nádrže. Kóta dna potrubí je 377,30 m n.m. na vtoku a 376,91 m n.m. na výtoku. Uzávěrem potrubí spodní výpusti je otevřený dvoudlužový, betonový požerák s délkou přelivné hrany 0,5 m. Požerák je uzavřen ocelovým poklopem. Na požerák vede z koruny hráze ocelová lávka. V rámci SO 02 Spodní výpust se provede: překop tělesa hráze zbourání stávající šachty uzávěrů spodní výpusti, výstavba nové šachty uzávěru spodní výpusti (otevřený požerák), včetně odpadního potrubí a vývaru, montáž lávky na požerák. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 3

30 Projektová dokumentace MVN Milostín rekonstrukce nádrže Základní parametry navrhované konstrukce spodní výpusti: šířka dlužové stěny: 0,4 m kóta přelivné hrany dlužové stěny: 380,02 m n.m. kóta poklopu požeráku: 380,50 m n.m. Nově projektovaná výpust je umístěna ve stejném staničení jako stávající spodní výpust. Je navržena z plastového korugovaného potrubí DN délky 24,5 m, z prefabrikovaného požeráku, který je umístěn u paty břehu, a objektu vyústění odpadního potrubí do koryta bezejmenného potoka. Spodní výpust bude budována v otevřené svahované jámě vytvořené překopem hráze. Na očištěnou a zhutněnou základovou spáru bude uložen podkladní beton C 8/10 tl. 0,1 m. Dále bude do spodní části umístěna konstrukční výztuž (KARI síť 100 x 100 mm, prům. 8 mm). Bednící prvky budou řešeny v průběhu stavby v závislosti na rychlosti betonáže a možnostech dodavatele. Na připravený podkladní beton bude osazen prefabrikovaný požerák (viz montážní postup požeráku) a vybetonována základová deska z betonu C25/30 XF2 tl. 0,6 m vyztužená KARI sítí 100 x 100 x 8 mm. Prefabrikovaný požerák HB 40/50 o rozměrech 0,56 x 0,58 x 3,8 m bude otevřený s dvojitou dlužovou stěnou osazenou do ocelových drážek z U 50. Jednotlivé dubové dluže budou mít rozměr 40 x 150 x 500 mm. Dlužová stěna bude do úrovně 380,02 m n.m., z důvodu hladinového odběru vody z nádrže. Požerák bude shora uzavřen ocelovým poklopem. Na požerák je navržena z koruny hráze lávka, která je tvořena ocelovou konstrukcí, pozinkovaným pororoštem a oboustranným zábradlím z ocelových válcovaných profilů. Nosnou část lávky bude tvořit dvojice ocelových U 140 profilů. Zábradlí má výšku 1,0 m. Horní úroveň požeráku je navržena na úrovni 380,50 m n.m., což je 0,48 m nad normální hladinou. Nová spodní výpust má přibližně stejnou kapacitu jako stávající. Potrubí spodní výpusti bude obetonováno. Po uplynutí technologické přestávky proběhne betonáž obetonávky odpadního potrubí a vývaru. Do připraveného bednění bude uložena výztuž KARI 100 x100 x 8 mm, na zalití bude použit vodostavební beton C 25/30 XF2. Minimální tloušťka obetonávky a stěn vývaru bude mm. Na výtoku je odpadní potrubí zaústěno do betonového vývaru. Za vývarem bude koryto bezejmenného potoka opevněno kamenným záhozem. Odtěžený materiál bude odvážen na mezideponie, po dokončení betonáže bude dle vhodnosti použit pro zasypání stavební jámy nebo bude nahrazen vhodnější zeminou třídy SC popř. SM, nenamrzavé a zhutněné na 95% PS. Prostorové umístění a tvarové řešení objektu SO 02 Spodní výpust je znázorněno v přílohové části D Vytyčení stavby V okolí MVN Milostín se nenachází žádný pevný bod, ani cejch. Před zahájením stavebních prací budou mimo staveniště stabilizovány měřičské body. Vytyčovací výkres pro zanesení VODNÍ DÍLA - TBD a.s., březen 2014 Strana 4

31 Projektová dokumentace MVN Milostín rekonstrukce nádrže bodů jednotlivých stavebních objektů je v části D. Veškeré výškové hodnoty jsou v Bpv, souřadnicový systém JTSK. D Výkresová část D D D SO 01 situace SO 01 podélný řez korunou hráze SO 01 podélný řez nádrží D SO 01 příčný řez nádrží 1 D SO 01 příčný řez nádrží 2 D SO 01 vzorové příčné řezy PF 1 PF 3 D SO 02 situace, řezy D Statické výpočty S ohledem na charakter stavby nebyly prováděny žádné statické výpočty. Stavba neobsahuje žádné nosné konstrukce, výztuž betonových prvků je ve všech případech navrhována jako konstrukční. D Hydrotechnické výpočty D D D Charakteristické čáry nádrže navržený stav Konsumpční křivka spodní výpusti - stávající stav Konsumpční křivka spodní výpusti - navržený stav D.1.3 Požárně bezpečnostní řešení S ohledem na charakter stavby není třeba zpracovávat požárně bezpečnostní řešení. D.1.4 Technika prostředí staveb Stavba neobsahuje žádná zařízení či systémy. D.2 Dokumentace technických a technologických zařízení Stavba neobsahuje žádná technická ani technologická zařízení. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 5

32 Projektová dokumentace MVN Milostín rekonstrukce nádrže D.3 Požadavky na materiály a provádění stavby D.3.1 Požadavky na beton Správné složení betonu pro konstrukce vyžaduje optimalizaci jednotlivých složek směsi jak z hlediska kvality tak i kvantity, aby bylo možné dosáhnout co nejlepších předpokladů pro splnění následujících požadavků: - zpracovatelnost, - zkrácení doby potřebné pro odbednění na technologicky přípustné minimum, - zamezení vzniku trhlin, - dodržení požadovaných užitných a provozních vlastností. Na snížení napětí vzniklých účinky teploty doporučujeme použít cement s mlecími přísadami, anebo určitou část pojiva pokrýt hydraulicky účinnými přísadami, např. popílkem. Velmi jemné přísady (např. mikrosilika) mohou kromě toho zlepšit zpracovatelnost čerstvého betonu a nepropustnost betonové struktury. Zvolené množství cementu a přísad musí zaručovat při odpovídající teplotě čerstvého betonu požadovanou pevnost při odbednění a dodržení požadovaných parametrů ostění. Maximální zrno kameniva 8-16 mm. Složení betonové směsi bude dokladováno. Projektant doporučuje optimální teplotu čerstvého betonu (tj. teplota betonové směsi v době ukládání do bednění) v rozmezí 13 C až 18 C. Při teplotách pod 10 C se velmi výrazně zpomaluje nárůst pevnosti. Při teplotách vyšších než 25 C je větší náchylnost k tvorbě trhlin. Pro ukládání betonu při teplotách čerstvého betonu pod 10 C a nad 25 C zpracuje dodavatel zvláštní technologický postup pro zamezení nežádoucích účinků. Ukládání čerstvého betonu s teplotou pod 5 C a nad 30 C je nepřípustné! D.3.2 Požadavky na konstrukce z betonu Betonové konstrukce jsou každoročně vystaveny účinkům mrazu. Odolnost navržených betonových konstrukcí se zajistí použitím vodostavebního betonu. Veškeré betonové konstrukce budou s ohledem na výsledky průzkumu z betonu C 20/25 XF2 dle ČSN EN betonové konstrukce. Pro montáž bednění a přesnost jeho osazení platí příslušné předpisy výrobce systémového bednění a ČSN Přesnost geometrických parametrů ve výstavbě - Základní ustanovení. Požadavky norem bude respektovat i přesnost uložení výztuže, způsob jejího uložení a zpracování, stykování prutů apod. Výztuž musí být zabezpečena tak, aby distančními vložkami mezi ní a bedněním nebyla porušena celistvost krycí vrstvy (nesmí se použít dřevěné špalíčky, úpalky výztuže a podobné podložky, které podléhají korozi). Příprava betonové směsi musí respektovat požadavky ČSN Vodostavebný betón. Kvalita použitých surovin bude vyhovovat požadavku ČSN Hutné kamenivo do betonu - Technické požadavky a ČSN Voda pro výrobu betonu. Při zpracování pak je nutno respektovat ČSN Provádění a kontrola betonových konstrukcí. Povrchy betonu musí být hladké, bez vyčnívajících rádlovacích drátů, hnízd a převisů. Otvory po kotevních hmoždinkách bednění se vyplní rozpínavou maltou. Pracovní spáry musí být VODNÍ DÍLA - TBD a.s., březen 2014 Strana 6

33 Projektová dokumentace MVN Milostín rekonstrukce nádrže řádně očištěny a upraveny před dalším pokračováním betonáže tak, aby byla zajištěna jejich vodotěsnost (ošetření Xypexem apod.). D.3.3 Požadavky na provádění betonáže Betonové konstrukce jsou každoročně vystaveny účinkům mrazu. Odolnost navržených betonových konstrukcí se zajistí použitím vodostavebního betonu dle ČSN EN Pro montáž bednění a přesnost jeho osazení platí příslušné předpisy výrobce systémového bednění a ČSN Přesnost geometrických parametrů ve výstavbě - Základní ustanovení. Požadavky norem bude respektovat i přesnost uložení výztuže, způsob jejího uložení a zpracování, stykování prutů apod. Výztuž musí být zabezpečena tak, aby distančními vložkami mezi ní a bedněním nebyla porušena celistvost krycí vrstvy (nesmí se použít dřevěné špalíčky, úpalky výztuže a podobné podložky, které podléhají korozi). Povrchy betonu musí být hladké, bez vyčnívajících rádlovacích drátů, hnízd a převisů. Otvory po kotevních hmoždinách bednění se vyplní rozpínavou maltou. Pracovní spáry musí být řádně očištěny a upraveny před dalším pokračováním betonáže tak, aby byla zajištěna jejich vodotěsnost (ošetření Xypexem apod.). Hutnění betonu musí být prováděno vnitřním nebo příložným vibrátorem. Příložné vibrátory musí být umístěny co nejrovnoměrněji v závislosti na konstrukci bednící formy, přičemž se předpokládá jeden vibrátor na 3 až 4 m 2 pláště bednění. Vibrátory musí být dimenzovány tak, aby byl beton dokonale zhutněn v projektované tloušťce. Hloubka působení vibrátoru dosahuje 40 cm až max. 50 cm. Při vibrování se uvádí do provozu příložný vibrátor v oblasti aktuální výšky hladiny betonu v bednění. Použití samozhutnitelného betonu (SCC) je přípustné. Pro použití platí zejména Evropská směrnice pro SCC vydaná Svazem výrobců betonu ČR v květnu 2005 (publikovaná se svolením společností BIMB, CEMBUREAU, ERMCO, EFCA, EFNARC. D.3.4 Doba odbednění, pevnost při odbednění Aby se zamezilo vytvoření trhlin, je třeba okamžik odbednění co nejvíce oddálit. Při dodržení obvyklého 24 hodinového cyklu na jeden záběr betonáže je doporučená optimální doba odbednění 12 až 14 hodin. Kratší doba odbednění jak 12 hod je nepřípustná. Pevnost betonu při odbednění by měla být v hodnotách mezi 1,5 MPa a 3,0 MPa. Zabránění vzniku trhlin Pro zabránění vzniku trhlin je třeba zajistit, aby maximální teplota betonu základu a svislých stěn nepřekročila 40 C. Opatření se musí přizpůsobit aktuálním podmínkám stavby, tak aby se v co největší míře zabránilo vzniku trhlin. Pro uvedený stupeň vlivu prostředí XF2 je stanovená doporučená hodnota trhliny w max 0,3 mm. Technologický postup betonáže a ošetřování betonu musí být navržen tak, aby se v prvních třech dnech po odbednění zabránilo rychlému ochlazení a v prvních sedmi dnech po odbednění k rychlému vyschnutí konstrukce. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 7

34 Projektová dokumentace MVN Milostín rekonstrukce nádrže Ošetřování a ochrana Je stanovena a bude prováděna podle ČSN EN Předpokládáme min. třídu ošetřování 2 anebo vyšší. Třída ošetřování bude stanovena v technologickém předpisu pro betonáž, stanoví technolog betonárky). D.3.5 Požadavky na zemní práce Veškeré práce budou prováděny v souladu s doporučenými ČSN, případně TNV, vztahující se ke specifickým podmínkám a potřebám této stavby. Tytéž požadavky musí splňovat i použité materiály. Při provádění jednotlivých vrstev násypu tělesa hráze je třeba dbát především na dodržení požadované míry zhutnění, neboť na ní závisí velikost pozdějšího sedání zeminy. Pro zeminy v hrázi se požaduje míra zhutnění min. 95 % Prostor standart. Zemina bude ukládána po vrstvách mocnosti přiměřené pro technologii zhutňování, tj. 0,2 m po zhutnění. Předpokládá se použití vibračních pěchů, případně vibrační desky, v prostorách s větším volným prostorem ručně vedených vibračních válců. K násypu musí být použita dobře zhutnitelná zemina doporučená z průzkumu zemníku. Před zahájením sypání se v souvislosti s případnou úpravou vlhkosti zeminy doporučuje provést hutnící pokus a podle něj upravit detaily technologie sypání a hutnění. Kvalita vhodnosti zemin a jejich hutnění bude průběžně kontrolována geologem stavby. Je třeba věnovat pozornost vlhkosti zeminy před hutněním (w = %). Základní požadavky na zpracování zeminy v násypech a zásypech: - pokud při stavbě dojde ke znehodnocení již uložené vrstvy násypu, je třeba před pokračováním ve výstavbě všechen znehodnocený materiál odstranit a nahradit novým, - ukládání materiálu musí probíhat na odvodněný podklad, za tímto účelem je nutno vodu odčerpávat z nejnižších partií nádrže, - sypání nesmí probíhat za mrazu, deště či sněžení, velikosti ojedinělých zrn v sypanině nesmí přesáhnout 30 % mocnosti vrstvy, D.3.6 Průkazní zkoušky Pokud nebudou na stavbě použity certifikované betonové směsi, musí zhotovitel prokázat vlastnosti betonové směsi a betonu zkouškami. Průkazní zkoušky musí provádět akreditovaná laboratoř se zkušenostmi v oblasti návrhu a zkoušení betonu. Průkazní zkoušky budou provedeny podle patných předpisů. D Výztuž do betonu B500B: odpovídá R Krytí c nom : 50 mm. Dovolené postupy případného svařování specifikuje ČSN EN ISO , Svařování - Svařování betonářské oceli - Část 1: Nosné svárové spoje. Jakost výztužné oceli bude prokázána hutním atestem. VODNÍ DÍLA - TBD a.s., březen 2014 Strana 8

35 VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ VÝKRESOVÁ ČÁST MĚŘÍTKO ČÍSLO PŘÍLOHY D VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL ING. J. POLÁČEK ING. O. ŠVARC INVESTOR MÍSTO STAVBY AKCE OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / 2014 STUPEŇ VÝKRESOVÁ ČÁST MĚŘÍTKO ČÍSLO PŘÍLOHY D.1.2.2

36 36 38 MVN MILOSTÍN SO 01 - SITUACE PŘÍČNÝ ŘEZ NÁDRŽÍ PF 1 1 : 500 PODÉLNÝ ŘEZ NÁDRŽÍ PF 3 30 PŘÍČNÝ ŘEZ NÁDRŽÍ PF , , DIL. BLOK Č. 20 DIL. BLOK Č. 18 DIL. BLOK Č ,62 DIL. BLOK Č. 14 SO 01 MVN MILOSTÍN DIL. BLOK Č. 12 DIL. BLOK Č. 10 DIL. BLOK Č ,68 DIL. BLOK Č ,48 DIL. BLOK Č. 4 DIL. BLOK Č , POŽERÁK 377, SKLAD VYÚSTĚNÍ SPODNÍ VÝPUSTI SO 02 ŘEZ SPODNÍ VÝPUSTÍ LEGENDA: STÁVAJÍCÍ STAV NAVRŽENÝ STAV 60 PODÉLNÝ ŘEZ KORUNOU HRÁZE VYPRACOVAL KRESLIL ZODP. PROJEKTANT KONTROLOVAL INVESTOR MÍSTO STAVBY AKCE ING. J. POLÁČEK OBEC MILOSTÍN, MILOSTÍN 38, MILOSTÍN K.Ú. MILOSTÍN, STŘEDOČESKÝ KRAJ ING. O. ŠVARC MVN MILOSTÍN - REKONSTRUKCE NÁDRŽE PROJEKT Č. ARCHIVNÍ Č. DATUM FORMÁT MĚŘÍTKO SO 01 - SITUACE 1 : 500 VODNÍ DÍLA - TBD a.s. Hybernská 40, Praha 1 Tel.: * Fax: P 1875 / / / x A4 STUPEŇ ČÍSLO PŘÍLOHY D
