1 Webové služby v Java EE (JAX-WS) Marek Rychlý Vysoké učení technické v Brně Fakulta informačních technologií Ústav informačních systémů Přednáška pro PDI 7. listopadu 2014 Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

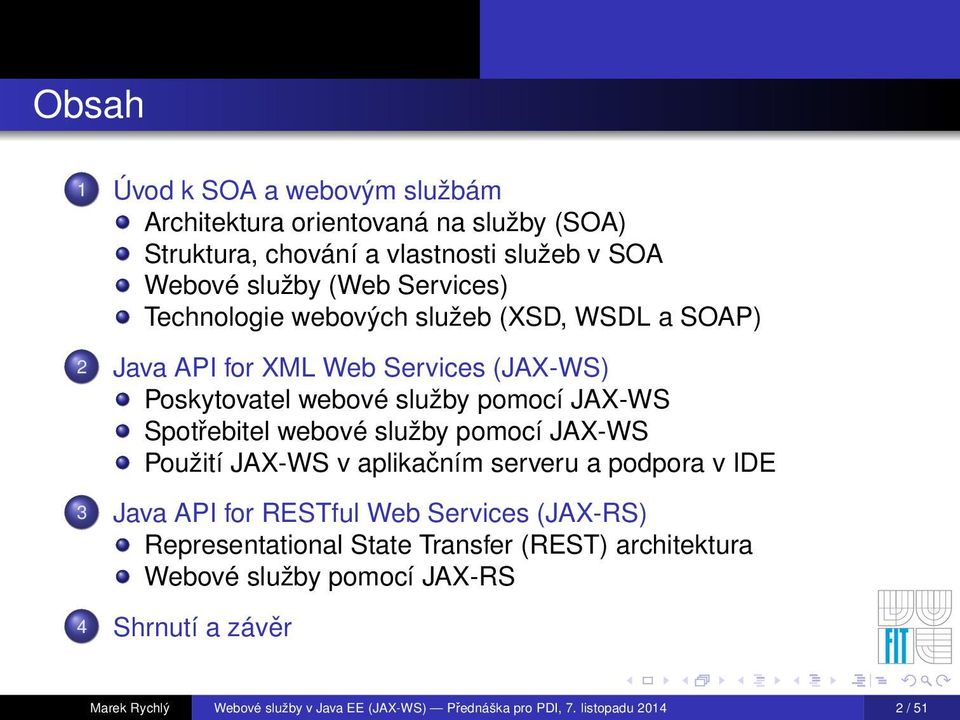

2 Obsah 1 Úvod k SOA a webovým službám 2 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE 3 Representational State Transfer (REST) architektura Webové služby pomocí JAX-RS 4 Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

3 Obsah Úvod k SOA a webovým službám 1 Úvod k SOA a webovým službám 2 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE 3 Representational State Transfer (REST) architektura Webové služby pomocí JAX-RS 4 Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

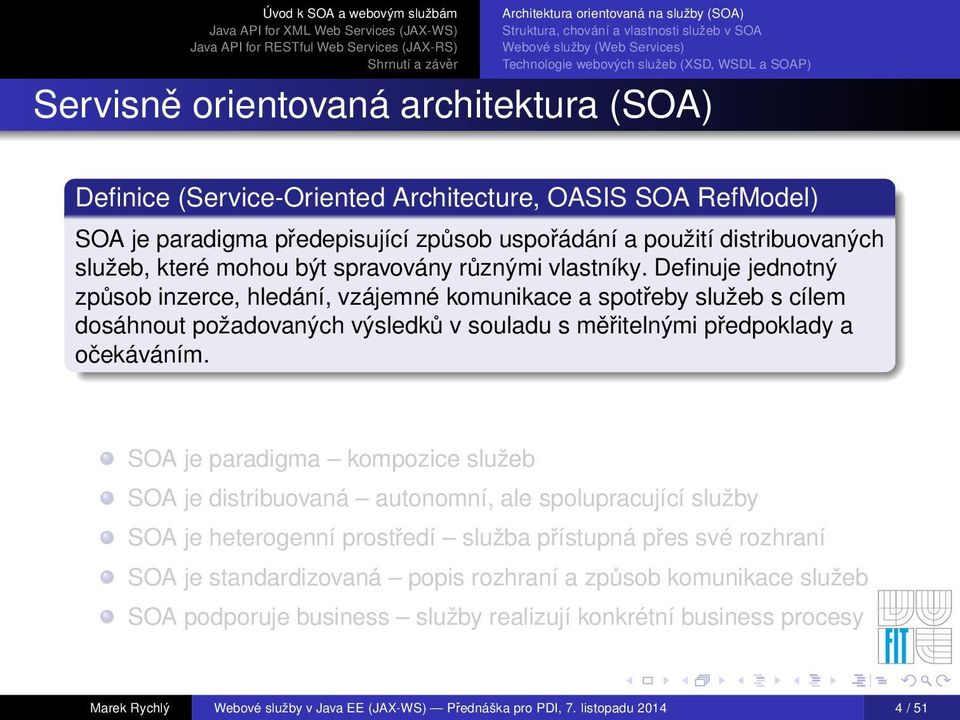

4 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb SOA je distribuovaná autonomní, ale spolupracující služby SOA je heterogenní prostředí služba přístupná přes své rozhraní SOA je standardizovaná popis rozhraní a způsob komunikace služeb SOA podporuje business služby realizují konkrétní business procesy Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

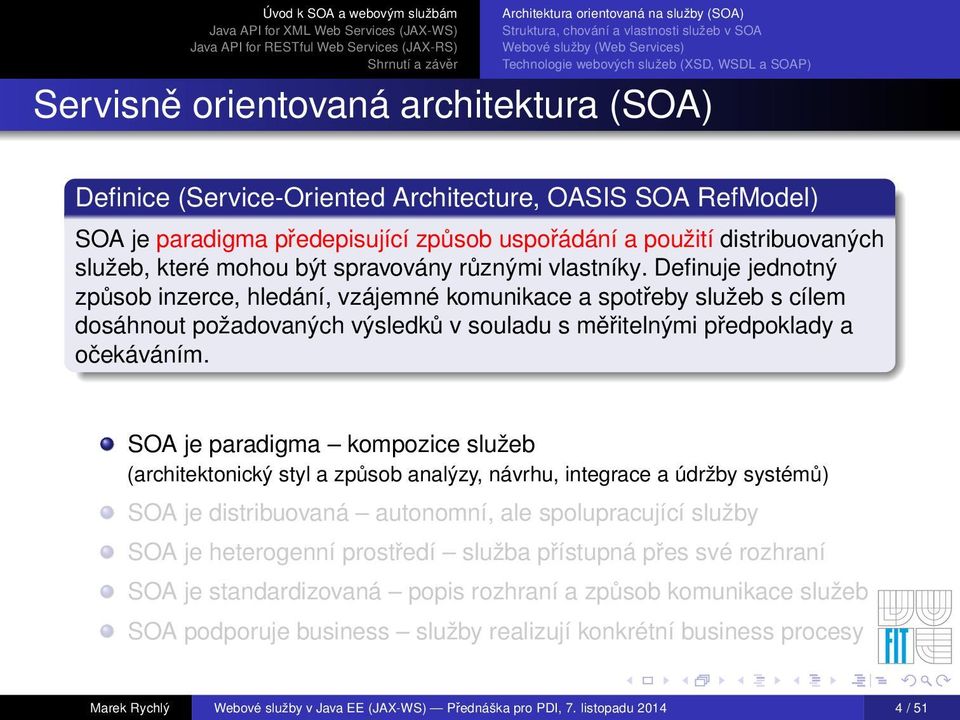

5 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb (architektonický styl a způsob analýzy, návrhu, integrace a údržby systémů) SOA je distribuovaná autonomní, ale spolupracující služby SOA je heterogenní prostředí služba přístupná přes své rozhraní SOA je standardizovaná popis rozhraní a způsob komunikace služeb SOA podporuje business služby realizují konkrétní business procesy Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

6 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb SOA je distribuovaná autonomní, ale spolupracující služby (systém realizován jako kompozice účelové spolupracujících služeb) SOA je heterogenní prostředí služba přístupná přes své rozhraní SOA je standardizovaná popis rozhraní a způsob komunikace služeb SOA podporuje business služby realizují konkrétní business procesy Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

7 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb SOA je distribuovaná autonomní, ale spolupracující služby SOA je heterogenní prostředí služba přístupná přes své rozhraní (služby mohou mít různé životní cykly, vlastníky, implementační technologie, atd.) SOA je standardizovaná popis rozhraní a způsob komunikace služeb SOA podporuje business služby realizují konkrétní business procesy Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

8 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb SOA je distribuovaná autonomní, ale spolupracující služby SOA je heterogenní prostředí služba přístupná přes své rozhraní SOA je standardizovaná popis rozhraní a způsob komunikace služeb (řešení nezávislé na dodavateli, možnost náhrady služby, její outsourcing, atp.) SOA podporuje business služby realizují konkrétní business procesy Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

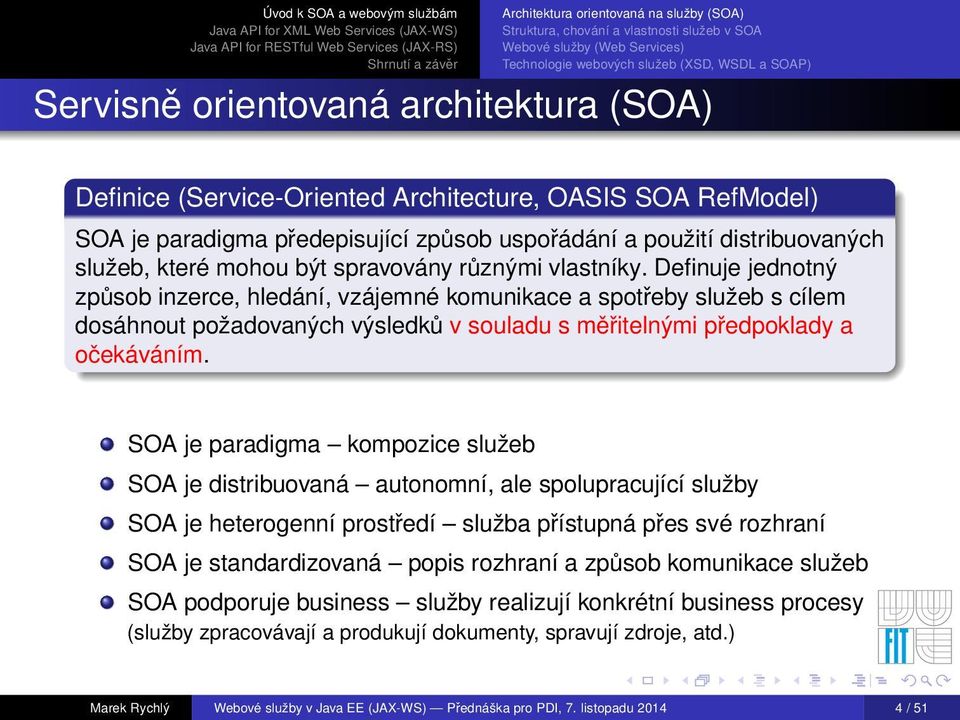

9 Servisně orientovaná architektura (SOA) Definice (Service-Oriented Architecture, OASIS SOA RefModel) SOA je paradigma předepisující způsob uspořádání a použití distribuovaných služeb, které mohou být spravovány různými vlastníky. Definuje jednotný způsob inzerce, hledání, vzájemné komunikace a spotřeby služeb s cílem dosáhnout požadovaných výsledků v souladu s měřitelnými předpoklady a očekáváním. SOA je paradigma kompozice služeb SOA je distribuovaná autonomní, ale spolupracující služby SOA je heterogenní prostředí služba přístupná přes své rozhraní SOA je standardizovaná popis rozhraní a způsob komunikace služeb SOA podporuje business služby realizují konkrétní business procesy (služby zpracovávají a produkují dokumenty, spravují zdroje, atd.) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

10 SOA: architektura orientovaná na služby (Service-Oriented Architecture), obecný koncept spolupracujících služeb, WS: webové služby (Web Services), technologie pro implementaci SOA, spravuje W3C skupina Web Services Architectures. Role komunikujících stran: poskytovatel služeb implementuje a nabízí služby (service provider), služba je specifikovaná svým popisem (URI, rozhraním a protokolem), spotřebitel služeb na základě popisu vyhledá službu v registru služeb a použije ji (service consumer). Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

11 Konceptuální model SOA model interakce mezi poskytovatelem služeb a spotřebitelem služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

12 Struktura SOA Úvod k SOA a webovým službám SOA je částečně vrstevnatá architektura (vrstva = úroveň abstrakce) 1 vrstva business procesů BP je posloupnost kroků respektující business pravidla a vedoucí k zisku (hmotnému i nehmotnému), reprezentován sekvencí provedení několika služeb (choreografie služeb), 2 vrstva služeb rozhraní jednotlivých komponent sjednocena do služeb, služba za běhu sestavuje komponenty a přeposílá jim požadavky, služba na rozhraní zpřístupňuje své funkce (popis služby), 3 vrstva komponent základní stavební kameny služeb, realizace funkčnosti služeb a zajištění požadované kvality služeb (QoS), komponenty jsou černé skříňky a jejich funkce jsou přístupné pouze přes rozhraní. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

13 Informační systém bez architektury SOA podsystémy jsou monolitické (komplikovaný přístup k jednotlivým funkcím, nejasné rozhraní, obtížná integrace celých podsystémů) podsystémy jsou striktně oddělené, každý má samostatný životní cyklus (implementací, správou, možností modifikace, atd.) (diagram převzat z Sun: Service-Oriented Architecture Overview ) komunikace podsystémů přes společné úložiště dat (problematická návaznost procesů, např. Order Status, nejasná zodpovědnost za data) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

14 Informační systém s architekturou SOA dekompozice na úroveň jednotlivých služeb (jasně definovaná rozhraní služeb, podsystémy vznikají kompozicí) podsystémy se prolínají sdílenými službami, každá má samostatný životní cyklus (sdílení společných částí podsystémů, např. Check Order Status ) (diagram převzat z Sun: Service-Oriented Architecture Overview ) přímá komunikace služeb, úložiště dat pro dokumenty (služby komunikují napříč podsystémy, s daty manipuluje služba reprezentující k datům příslušný business proces) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

15 Spolupráce mezi službami v SOA služby poskytují své prostředky bud přímo cílovému spotřebiteli anebo jiným službám, služby mezi sebou spolupracují (komunikují) zasíláním zpráv. Spolupráce mezi službami: kooperace služba využívá prostředky jiné (rovnocenné) služby pro realizaci nabízených funkcí, agregace služba sestavená ze dvou (nebo více, podřízených) služeb nabízí kombinaci funkcí dílčích služeb, choreografie služby potom spolupracují za účelem provedení konkrétního business procesu, orchestrace služba řídí součinost ostatních služeb za účelem provedení své části business procesu. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

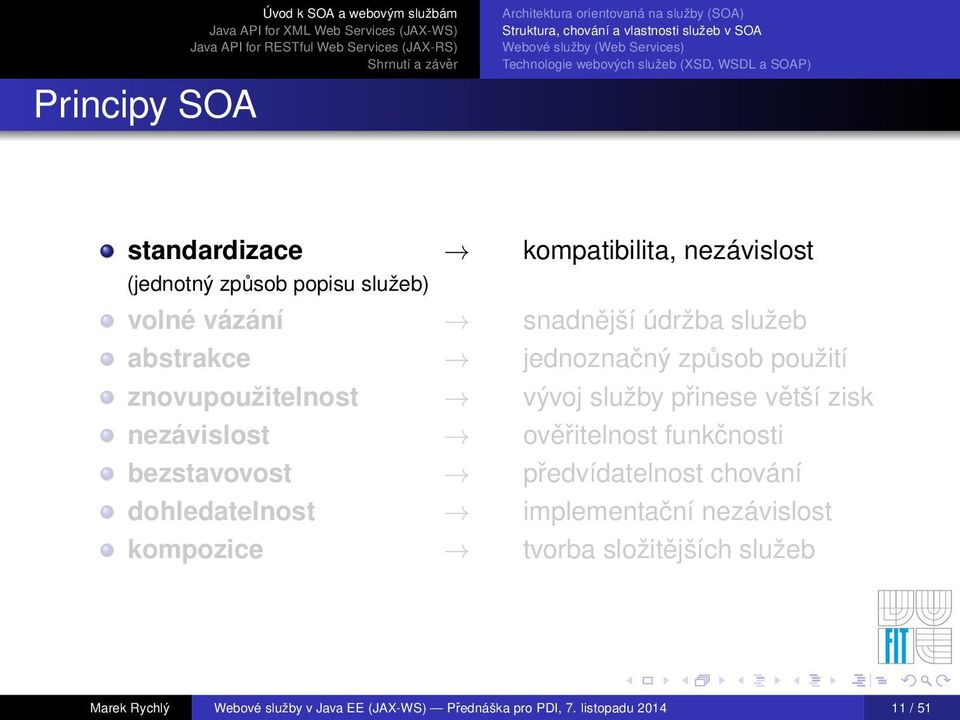

16 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost (jednotný způsob popisu služeb) volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

17 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb (minimum závislostí mezi službami, okolí služby závisí pouze na jejím rozhraní) abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

18 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití (služby přístupné pouze přes rozhraní, zbytek zapouzdřen) znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

19 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk (služba použitelná v různých kontextech/systémech) nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

20 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti (služby autonomní jednotky, nezávisí skrytě na svém okolí) bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

21 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování (služba by neměla uchovávat viditelnou stavovou informaci) dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

22 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost (navazovány účelově poskytovatel služby dle potřeby dohledatelný v adresáři) kompozice tvorba složitějších služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

23 Principy SOA Úvod k SOA a webovým službám standardizace kompatibilita, nezávislost volné vázání snadnější údržba služeb abstrakce jednoznačný způsob použití znovupoužitelnost vývoj služby přinese větší zisk nezávislost ověřitelnost funkčnosti bezstavovost předvídatelnost chování dohledatelnost implementační nezávislost kompozice tvorba složitějších služeb (kompozice služeb do větších funkčních celků dle potřeby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

24 Porovnání SOA s jinými architekturami a principy SOA vs. klient-server architektura klient server = rozhraní a apl. logika apl. logika, stav a sdílené zdroje, spotřebitel poskytovatel = potřebuje nabízí funkčnost, SOA je jemnější dekompozice (např. menší nároky na zdroje), SOA je více distribuovaná (rozmístění výpočetní logiky), služby se snaží být bezstavové z vnějšího pohledu. SOA vs. objektově orientovaný přístup SOA přístup preferuje volném provázání entit (služeb) OO přístup přesně vztahy mezi třídami, těsnější vazby entit (objektů), základní vlastností OO přístupu je dědičnost SOA přístup s dědičností nepočítá, preferuje delegaci, základní vlastností SOA přístupu je bezstavovost entit zapouzdření dat do objektů v OO přístupu, aktivita služeb v SOA přístupu je vyvolána až příchodem nějaké zprávy, podobný pohled na abstrakci entit (rozhraní). Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

25 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), jazyky XML (extensible Markup Language) a XML Schema (XSD), registr UDDI (Universal Description, Discovery and Integration) jazyk WSDL (Web Services Description Language) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

26 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), (komunikační spojení, obálku a adresace zpráv při volání konkrétních služeb) jazyky XML (extensible Markup Language) a XML Schema (XSD), registr UDDI (Universal Description, Discovery and Integration) jazyk WSDL (Web Services Description Language) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

27 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), jazyky XML (extensible Markup Language) a XML Schema (XSD), (popis struktury a vlastní zápis informací během přenosu při volání služeb) registr UDDI (Universal Description, Discovery and Integration) jazyk WSDL (Web Services Description Language) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

28 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), jazyky XML (extensible Markup Language) a XML Schema (XSD), registr UDDI (Universal Description, Discovery and Integration) (mechanismus registrů pro vyhledávání webových služeb) jazyk WSDL (Web Services Description Language) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

29 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), jazyky XML (extensible Markup Language) a XML Schema (XSD), registr UDDI (Universal Description, Discovery and Integration) jazyk WSDL (Web Services Description Language) (popis funkcí a umístění služeb a způsobu komunikace v XML) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

30 Neznámější a nejpoužívanější technologie pro implementaci SOA Webové služby postaveny na webových standardech: HTTP protokol a SOAP protokol (Simple Object Access Protocol), jazyky XML (extensible Markup Language) a XML Schema (XSD), registr UDDI (Universal Description, Discovery and Integration) jazyk WSDL (Web Services Description Language) definice Web Service zahrnuje tvorbu XSD a WSDL dokumentů (tj. popis datových typů, operací, způsobu volání rozhraní služby) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

31 Další standardy kolem Web Services (diagram převzat z Vinod Krishnan: SOA a quick view ) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

32 XML Schema Definition (XSD) Jazyk od W3C pro popis struktury/schéma XML dokumentů. (dalšími jazyky jsou např. DTD, Relax NG, Schematron, atd.) W3C XML Schema Definition Language (XSD) 1.1 popsaná v Part 1: Structures Part 2: Datatypes Popis schéma je XML dokument s elementem <xs:schema xmlns:xs=" xmlns:my=" targetnamespace=" elementformdefault="qualified">... </xs:schema> Obsahuje předdefinované jednoduché typy, další lze zadefinovat. (předdefinované jsou např. string, integer nebo date) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

36 Definice dokumentů v XSD (příklady uvedeny bez prefixů jmených prostorů) elementy a atributy jednoduchých typů <element name="..." type="..."/> <attribute name="..." type="..." use="required"/> elementy složených typů nebo samotné složené typy <element name="..."><complextype>...</complextype></element> restrikce (omezení, výběry) jako jednoduché typy <simpletype name="..."><restriction base="integer"> <xs:pattern value="[0-9][0-9]"/></restriction></simpletype> <simpletype name="..."><restriction base="string"> <enumeration value="one"/>...</restriction></simpletype> sekvence elementů jako složené typy (řazené) <sequence><element name="..." type="..."/> <element name="..." type="..."/></sequence> množiny elementů jako složené typy (neřazené) <all><element name="..." type="..."/> <element name="..." type="..."/></all>... a další (vizte XML Schema Reference) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

42 Příklad popisu v XSD <?xml version="1.0" encoding="utf-8"?> <xs:schema xmlns:xs=" xmlns:my=" targetnamespace=" elementformdefault="qualified"> <xs:element name="holidayrequest"> <xs:complextype><xs:all> <xs:element name="holiday" type="my:holidaytype"/> <xs:element name="employee" type="my:employeetype"/> </xs:all></xs:complextype> </xs:element> <xs:complextype name="holidaytype"> <xs:sequence> <xs:element name="startdate" type="xs:date"/> <xs:element name="enddate" type="xs:date"/> </xs:sequence> </xs:complextype> <xs:complextype name="employeetype"> <xs:sequence> <xs:element name="number" type="xs:integer"/> <xs:element name="firstname" type="xs:string"/> <xs:element name="lastname" type="xs:string"/> </xs:sequence> </xs:complextype> </xs:schema> Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

43 Příklad XML dokumentu podle uvedeného popisu Uvedenému popisu vyhovuje např. následující dokument <?xml version="1.0" encoding="utf-8"?> <HolidayRequest xmlns=" <Holiday> <StartDate> </StartDate> <EndDate> </EndDate> </Holiday> <Employee> <Number>42</Number> <FirstName>Arjen</FirstName> <LastName>Poutsma</LastName> </Employee> </HolidayRequest> Libovolné pořadí elementů umístění Holiday a Employee. (ale pevné pořadí jejich pod-elementů) Platné datum formátované jako YYYY-MM-DD. (datový typ definovaný ve specifikace XML Schema) Příklady XSD a WSDL převzaty z Spring Web Services: Reference Documentation. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

46 Web Services Description Language (WSDL) W3C zavedla WSDL jako standard pro XML popis webových služeb. Jaké funkce poskytuje daná služba? Jak může být s danou službou navázána komunikace? Kde/kým je daná služba poskytována? Každá služba jako množina koncových bodů (service endpoints). v těchto bodech komunikuje s okolím pomocí zasílání zpráv, (pro jednoduchost si lze koncový bod představit jako rozhraní služby) WSDL poskytuje formální definici koncových bodů: 1 abstraktní popis koncového bodu, (popis rozhraní služby bez ohledu na konkrétní technologie a protokoly) 2 konkrétního popis koncového bodu. (navázání abstraktního popisu na reálnou implementaci a komunikace na konkrétní protokol) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

49 Abstraktní a konkrétní popis ve WSDL Abstraktní popis koncového bodu: popis rozhraní služby bez ohledu na konkrétní technologie a protokoly, tři základní oddíly: message: popis zpráv, které představují operace a jejich parametry. operation: popis operací, jejich vstupní a výstupní parametry, interface: rozhraní služby, tj. poskytované operace, Konkrétní popis koncového bodu: navázání abstraktního popisu na reálnou implementaci a komunikace na konkrétní protokol, tří základních oddíly: binding: formát volání služby, popis protokolu (např. v SOAP) pro jednotlivé operation nebo celé interface, service: popis služby jako seskupení prvků endpoints, endpoint: fyzická adresa, na které je služba přístupná. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

50 Abstraktní a konkrétní popis ve WSDL Abstraktní popis koncového bodu: popis rozhraní služby bez ohledu na konkrétní technologie a protokoly, tři základní oddíly: message: popis zpráv, které představují operace a jejich parametry. operation: popis operací, jejich vstupní a výstupní parametry, interface: rozhraní služby, tj. poskytované operace, Konkrétní popis koncového bodu: navázání abstraktního popisu na reálnou implementaci a komunikace na konkrétní protokol, tří základních oddíly: binding: formát volání služby, popis protokolu (např. v SOAP) pro jednotlivé operation nebo celé interface, service: popis služby jako seskupení prvků endpoints, endpoint: fyzická adresa, na které je služba přístupná. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

51 Ukázka WSDL popisu služby I Definujeme jmenné prostory pro jednotlivé části dokumentu: soap: WSDL popisuje službu pro protokol SOAP, tns: názvy používané v naší aplikaci, xsd: popis protokolu volání služby jako XML dokumentu, <?xml version="1.0" encoding="utf-8"?> <wsdl:definitions xmlns:wsdl=" xmlns:soap=" xmlns:schema=" xmlns:tns=" targetnamespace=" <wsdl:types> <xsd:schema xmlns:xsd=" <xsd:import namespace=" schemalocation="hr.xsd"/> </xsd:schema> </wsdl:types> Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

52 Ukázka WSDL popisu služby II Definujeme zprávy přijímané a navracené danou službou 1 : message: definice vlastní zprávy přenášené při komunikaci, operation: přiřazení zpráv k operacím posytovaným službou. <wsdl:message name="holidayrequest"> <wsdl:part element="schema:holidayrequest" name="holidayrequest"/> </wsdl:message> <wsdl:porttype name="humanresource"> <wsdl:operation name="holiday"> <wsdl:input message="tns:holidayrequest" name="holidayrequest"/> </wsdl:operation> </wsdl:porttype> Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

53 Ukázka WSDL popisu služby III Popis formátu volání operací pro SOAP a umístění služby 2 : <wsdl:binding name="humanresourcebinding" type="tns:humanresource"> <soap:binding style="document" transport=" <wsdl:operation name="holiday"> <soap:operation soapaction=" <wsdl:input name="holidayrequest"> <soap:body use="literal"/> </wsdl:input> </wsdl:operation> </wsdl:binding> <wsdl:service name="humanresourceservice"> <wsdl:port binding="tns:humanresourcebinding" name="humanresourceport"> <soap:address location=" </wsdl:port> </wsdl:service> </wsdl:definitions> 1 Elementy types, message a porttype popisují, co služba poskytuje. 2 Element binding popisuje, jak služba komunikuje, a service, kde ji kontaktovat. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

54 Simple Object Access Protocol (SOAP) základní vrstva WS technologie, výměna XML zpráv, patří do aplikační vrstvy pětivrstvého TCP/IP modelu, bezstavový protokol, nezávislé na protokolu a implementaci, (jedním z protokolů komunikace je HTTP/HTTPS protokol) podporuje několik typů volání funkcí služeb, (kde klient posílá XML zprávu na server, nejznámější je implementované Remote Procedure Call (RPC), SOAP vychází ze staršího XML-RPC) definuje strukturu zprávy (obálka kolem hlavičky a těla). (pravděpodobně vychází ze staršího Web Distributed Data exchange (WDDX)) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

59 Struktura SOAP zprávy (diagram převzat z The Java EE 5 Tutorial ) zpráva = obálka s hlavičkami (nepovinné) a tělem + přílohy (nepovinné) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

60 Ukázka struktury SOAP zprávy v HTTP protokolu MIME-Version: 1.0 Content-Type: text/xml; charset=utf-8 Content-Transfer-Encoding: 8bit <?xml version="1.0" encoding="utf-8"?> <env:envelope xmlns:env=" <env:header/> <env:body> <r:holidayrequest xmlns:r=" <r:holiday> <r:startdate> </r:startdate> <r:enddate> </r:enddate> </r:holiday> <r:employee> <r:number>42</r:number> <r:firstname>arjen</r:firstname> <r:lastname>poutsma</r:lastname> </r:employee> </r:holidayrequest> </env:body> </env:envelope> Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

61 Existuje mnoho scénářů volání služeb přes SOAP Fire-and-forget (one-way) (klient odešle požadavek na službu a déle se nečeká, nic nevrací) Request/Response (odešle požadavek a čeká na odpověd ) Request with acknowledgement (odešle požadavek a čeká na potvrzení příjmu) Remote Procedure Call (RPC) (odešle požadavek se serializovanými parametry volané procedůry a čeká na odpověd opět v podobě serializovaných návratových hodnot)... a další (vizte SOAP Version 1.2 Usage Scenarios ) Synchronní/asynchronní komunikace záleží na transportním protokolu. (např. HTTP(s) synchronní, umí odpovědi, např. narozdíl od ových zpráv) Samozřejmě je možno implemntovat asynchronicitu na úrovni služby. (požadavek pošle klient metodou fire-and-forget, ale přiloží v něm adresu vlastní služby, která je připravena přijmout odpověd ) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

67 Obsah Úvod k SOA a webovým službám Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE 1 Úvod k SOA a webovým službám 2 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE 3 Representational State Transfer (REST) architektura Webové služby pomocí JAX-RS 4 Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

68 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE pro realizaci XML webových služeb a jejich klientů v Java EE, (poskytovatelů a spotřebitelů služeb dle SOA) používá přenos XML zpráv SOAP protokolem přes HTTP, (přes knihovny SOAP with Attachments API for Java, SAAJ) podporuje různé modely komunikace 3 : (implicitně se použije Document/literal, nastavitelné pomocí anotace) 1 RPC/encoded (jednoduché WSDL s názvem operace a typy parametrů přímo ve zprávě) 2 RPC/literal (podobně jako předchozí, ale bez typů ve zprávě) 3 Document/encoded (nepoužívá se, není podporováno standardy organizace WS-I) 4 Document/literal nejčastěji používaný (WSDL popis obsahuje definici typů v XML Schema, lehce validovatelné) 3 http: // Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

69 Implementace JAX-WS Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE webové služby jsou definovány jako Java třídy s poskytovanými metodami označenými pomocí anotací, (automatický převod definice rozhraní třídy do popisu pomocí WSDL) spotřebitel vytvoří pomocí JAX-WS lokální proxy pro vzdálenou webovou službu a tu transparentně používá, (proxy má stejné rozhraní jako třída implementující webovou službu u poskytovatele, převod volání metod proxy na SOAP zprávy je automatický), respektuje nezávislost na platformě lze komunikovat s libovolně implementovanými službami. (tzn. se službami neimplementovanými v Javě, pomocí JAX-WS, apod.) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

70 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Technologie JAX-WS v Java EE podle [Jendrock et al., 2014] Marek Rychlý tenký/tlustý Webové služby klient v Java EE (JAX-WS) Java EE Přednáška aplikační pro PDI, 7. listopadu server 2014 databáze 31 / 51

71 Komunikace přes JAX-WS podle [Jendrock et al., 2014] Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE JAX-WS tvoří abstrakci nad SOAP komunikací webových služeb Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

72 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Implementace poskytovatele WS pomocí JAX-WS Použití webová služba je realizována jako rozhraní/třída s (service endpoint interface/service endpoint implementation (SEI)) implicitní je definice rozhraní služby společně s implementací (ve třídě), (přímo u implementace metod třídy pomocí parametr endpointinterface umožňuje oddělit definici rozhraní služby, (rozhraní musí rozšiřovat rozhraní Remote a označit metody třída implementující službu nesmí být final nebo abstract, musí mít implicitní bezparametrický konstruktor, (metody s obslouží vznik a zánik) metody rozhraní/třídy pro webovou službu musí být public a nesmí být static nebo final, typy parametrů a návratových hodnot metod rozhraní/třídy pro webovou službu jsou omezeny Java Architecture for XML Data Binding (JAXB), z třídy (tj. z implementace služby) lze generovat popis služby. (wsgen -d <output dir> -classpath <cp dir> <SEI class>) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

73 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Ukázka implementace poskytovatele v JAX-WS import public class math { private double memory = 0; private String ver = "Math Service = "getmemory") public double getmemory() { return this.memory; = public void setmemory(@webparam(name = "newvalue") double newvalue) { this.memory = newvalue; = "addtomemory") public double addtomemory(@webparam(name = "addvalue") double addvalue) { return this.memory = this.memory + addvalue; = "getversion") public String getversion() { return this.ver; } } Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

74 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Zprovoznění poskytovatele WS pomocí JAX-WS Postup zprovoznění poskytovatele webové služby: 1 tvorba kódu třídy s implementací služby, 2 kompilace třídy s implementací služby, 3 použití nástroje wsgen pro generování popisu služby, 4 zabalení zkompilované implementace a popisu do WAR archivu, 5 umístění WAR archivu na aplikační server. (apl. server automaticky generuje popis služby vyžadovaný spotřebitelem) Většina aplikačních serverů umožňuje poskytuje pomocné akce: Tomcat informace o webové službě na adrese a WSDL popis na adrese SUN testování webové služby na adrese Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

75 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Implementace spotřebitele WS pomocí JAX-WS Použití klient deklaruje odkaz na webovou službu (parametr wsdllocation udává URI na WSDL odkazované služby) anotace se použije s deklarací proměnné zastupující objekt poskytovatele proxy, (proměnná se deklaruje jako static a bez přiřazení hodnoty, typ proměnné, tj. třída objektu, je třída implementující službu doplněná v názvu slovem Service ) objekt poskytovatele proxy se použije k získání proxy (portu služby), (metoda getnameport, kde slovo Name je název třídy implementující službu) proxy se používá jako klasický objekt třídy implementující službu. (práce s webovou službou zastupovanou proxy je plně transparentní, jako práce s lokálním objektem třídy implementující webovou službu) z WSDL lze generovat zdroje pro referenci služby v kódu klienta. (voláním wsimport -d <output dir> <WSDL file>) Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

76 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Ukázka implementace spotřebitele v JAX-WS import javax.xml.ws.webserviceref; import cz.vutbr.fit.rychly.wsdemo.service.mathservice; import cz.vutbr.fit.rychly.wsdemo.service.math; public class MathClient static MathService service; public static void main(string[] args) { try { (new MathClient).doTest(args); } catch(exception e) { e.printstacktrace(); } } public void dotest(string[] args) { try { System.out.println("retrieving the port from" + service); Math port = service.getmathport(); System.out.println("invoking the operation on the port"); Sestem.out.println(port.getMemory()); } catch(exception e) { e.printstacktrace(); } } } Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

77 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Zprovoznění spotřebitele WS pomocí JAX-WS Postup zprovoznění spotřebitele webové služby: 1 tvorba kódu tříd spotřebovávajících webovou službu, 2 použití nástroje wsimport s WSDL pro generování zdrojů, 3 kompilace tříd s spotřebovávajících webovou službu, 4 spuštění spotřebitele webové služby. Celý proces může být usnadněn vývojovým prostředím (IDE). Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

78 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Kombinace JAX-WS s doplňujícími technologiemi Speciální použití webových služeb: Streaming API for XML (StAX) postupné zpřístupnění XML dokumentu pomocí webové služby (toto není Document Object Model (DOM)), SOAP with Attachments API for Java (SAAJ) volání s přílohami. Autentizace a autorizace: anotace javax.annotation.security.rolesallowed umožňuje specifikovat role, které mohou přistupovat ke službě (SEI třídě) nebo jejím metodám, anotace javax.annotation.security.declareroles umožňuje nastavit role, ve kterých bude služba (SEI třída) vystupovat, (užitečné při (oboustranném) použití certifikátů) apl. server autentizuje uživatele a autorizuje je pro přístup k webovým komponentám s definovanými rolemi, (autentizační mechanismy Basic, Digest, Form, Client-Cert, a jiné) webová služba je webová komponenta, přístup k ní lze zabezpečit podobně jako např. k servletu. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

79 Zabezpečení webové komponenty [Jendrock et al., 2014] Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

80 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Použití JAX-WS v aplikačním serveru Tomcat Nebudeme využívat zabudovaný apl. server v IDE, použijeme 4 1 Apache Tomcat 6.0 je Servlet-2.5/JSP-2.1 webový kontejner, (nepodporuje JavaBeans, jako např. Sun Java System Application Server), 2 stáhneme z a nainstalujeme, 3 přidáme účet správce serveru do tomcat-users.xml <?xml version= 1.0 encoding= utf-8?> <tomcat-users> <role rolename="manager"/> <role rolename="admin"/> <role rolename="host-manager"/> <user username="x" password="y" roles="admin,manager,host-manager"/> </tomcat-users> 4 spustíme a spravujeme webovým rozhraním na 4 nebo použijeme školní server pcuifs2 Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

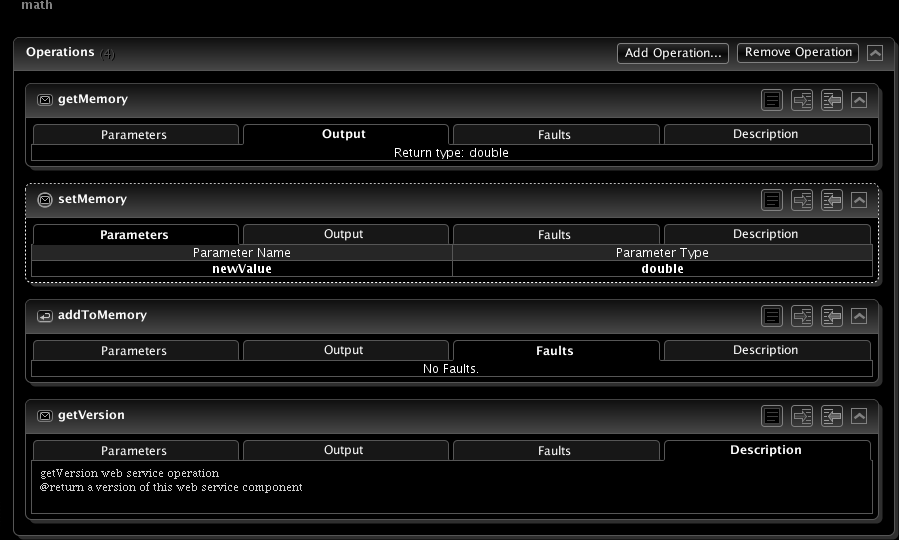

81 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Podpora JAX-WS ve vývojovém prostředí NetBeans 1 v menu Tools: Servers přidáme server Tomcat příslušné verze, 2 založíme nový projekt typu Web Application, 3 v Project Properties: Run nastavíme server a cestu ke komponentě, 4 z kontextové nabídky projektu vybereme typ nové komponenty (viz vlevo), 5 po implementaci dáme Build a Deploy. Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51

82 Poskytovatel webové služby pomocí JAX-WS Spotřebitel webové služby pomocí JAX-WS Použití JAX-WS v aplikačním serveru a podpora v IDE Konfigurace služby ve vývojovém prostředí NetBeans Marek Rychlý Webové služby v Java EE (JAX-WS) Přednáška pro PDI, 7. listopadu / 51
