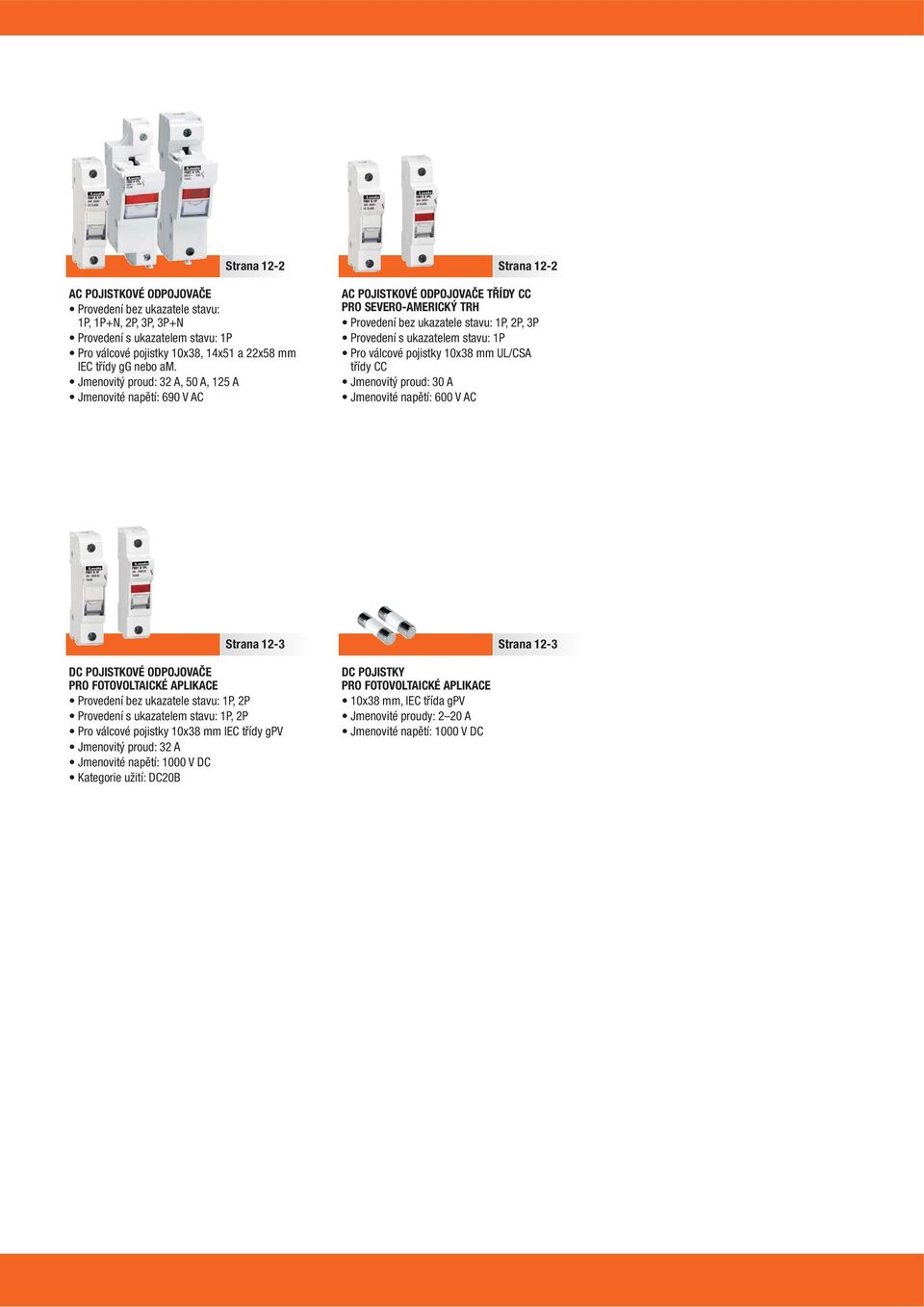

1 Strana 12-2 Strana 12-2 AC POJISTKOVÉ ODPOJOVAČE Provedení bez ukazatele stavu: 1P, 1P+N, 2P, 3P, 3P+N Provedení s ukazatelem stavu: 1P Pro válcové pojistky 10x38, 14x51 a 22x58 mm IEC třídy gg nebo am. Jmenovitý proud: 32 A, 50 A, 125 A Jmenovité napětí: 690 V AC AC POJISTKOVÉ ODPOJOVAČE TŘÍDY CC PRO SEVERO-AMERICKÝ TRH Provedení bez ukazatele stavu: 1P, 2P, 3P Provedení s ukazatelem stavu: 1P Pro válcové pojistky 10x38 mm UL/CSA třídy CC Jmenovitý proud: 30 A Jmenovité napětí: 600 V AC Strana 12-3 DC POJISTKOVÉ ODPOJOVAČE PRO FOTOVOLTAICKÉ APLIKACE Provedení bez ukazatele stavu: 1P, 2P Provedení s ukazatelem stavu: 1P, 2P Pro válcové pojistky 10x38 mm IEC třídy gpv Jmenovitý proud: 32 A Jmenovité napětí: 1000 V DC Kategorie užití: DC20B DC POJISTKY PRO FOTOVOLTAICKÉ APLIKACE 10x38 mm, IEC třída gpv Jmenovité proudy: 2 20 A Jmenovité napětí: 1000 V DC Strana 12-3

2 POJISTKOVÉ ODPOJOVAČE A DC POJISTKY 12 Instalační provedení odpojovačů pro válcové pojistky velikosti 10x38, 14x51 a 22x58 mm Ochrana před dotykem živých částí prstem IEC stupeň krytí IP20 a plombovatelné kryty pro zvýšení bezpečnosti obsluhy Provedení s ukazatelem stavu pro okamžitou informaci o funkčnosti pojistky, nebo nutnosti její výměny Provedení s certifikací UL a CSA KAP. - STR. Pojistkové odpojovače AC pojistkové odpojovače DC pojistkové odpojovače pro fotovoltaické aplikace DC pojistky pro fotovoltaické aplikace Příslušenství Rozměry Schémata zapojení Technické parametry OCHRANA A ODPOJENÍ OBVODŮ

3 Pojistkové odpojovače a DC pojistky AC pojistkové odpojovače 12 AC pojistkové odpojovače (UL/CSA FB01 F... FB02 A... FB01 F 1PL FB02 A 1PL Objednací Uspořá- Ukazatel Šířka Bale- Hmotkód dání stavu DIN (mo- ní nost pólů pojistky dulů) počet ks [kg] Pro válcové pojistky velikosti 10x38 mm. Jmenovitý proud 32 A/690 V AC. FB01 F 1P 1P ,066 FB01 F 1PL 1P ANO ,065 FB01 A 1M 1P+N ,062 FB01 F 1N 1P+N 2 6 0,134 FB01 F 2P 2P 2 6 0,132 FB01 F 3P 3P 3 4 0,188 FB01 F 3N 3P+N 4 3 0,260 Pro válcové pojistky velikosti 14x51 mm. Jmenovitý proud 50 A/690 V AC. FB02 A 1P 1P ,113 FB02 A 1PL 1P ANO ,114 FB02 A 1N 1P+N 2 6 0,237 FB02 A 2P 2P 2 6 0,224 FB02 A 3P 3P 3 4 0,335 FB02 A 3N 3P+N 4 3 0,460 Pro válcové pojistky velikosti 22x58 mm. Jmenovitý proud 125 A/690 V AC.❶. FB03 A 1P 1P ,167 FB03 A 1PL 1P ANO ,167 FB03 A 1N 1P+N 2 6 0,354 FB03 A 2P 2P 2 6 0,334 FB03 A 3P 3P 3 4 0,500 FB03 A 3N 3P+N 4 3 0,720 IEC jmenovité napětí Ue: 690 V AC (vyjma FB01 A 1M) 400 V AC (pouze pro FB01 A 1M) IEC jmenovitý proud Ie: FB01 A: 32 A FB02 A: 50 A FB03 A: 125 A IEC kategorie užití: FB01 A: AC22B/500 V, AC21B/690 V (FB01 A 1M: AC22B/400 V) FB02 A: AC22B/500 V, AC21B/690 V FB03 A: AC21B/690 V Vhodné pro válcové pojistky IEC třídy: gg / am IEC stupeň krytí: IP20. Udělené certifikáty: CSA certifikovány (soubor , třída 6255) UL uznány pro USA a Kanadu (culus soubor E343395) Typ FB01 F... FB02 A... FB03 A... Certifikované výrobky. UL uznány : Výrobky s tímto označením jsou určeny pro použití jako komponenty kompletně dílensky sestaveného zařízení. FB03 A... FB03 A 1PL ❶ Použití se 125 A pojistkami třídy gg/am se ztrátovým výkonem ne vyšším než 12 W. POZNÁMKA: Typ FB01 F: UL uznány jako Fuseholders Component. Jmenovitý proud: 30 A; jmenovité napětí: max. 750 V, certifikace CSA jako Fuseholder Assemblies. Jmenovitý proud: 30 A; jmenovité napětí: max. 600 V. Typ FB02 A: UL uznány jako Fuseholders Component. Jmenovitý proud: 50 A; jmenovité napětí: max. 750 V. Typ FB03 A: UL uznány jako Fuseholders Component. Jmenovitý proud: 100 A; jmenovité napětí: max. 750 V. V souladu se standardy: ČSN/EN , ČSN/EN , ČSN/EN , UL , UL , CSA C22.2 n , CSA C22.2 n AC pojistkové odpojovače FB01 B... FB01 B 1PL Objednací Uspořá- Ukazatel Šířka Bale- Hmotkód dání stavu DIN (mo- ní nost pólů pojistky dulů) počet ks [kg] Pro válcové pojistky velikosti 10x38 mm. Jmenovitý proud 32 A/690 V AC. FB01 B 1P 1P ,062 FB01 B 1PL 1P ANO ,064 FB01 B 1N 1P+N 2 6 0,127 FB01 B 2P 2P 2 6 0,128 FB01 B 3P 3P 3 4 0,185 FB01 B 3N 3P+N 4 3 0,247 IEC jmenovité napětí Ue: 690 V AC IEC jmenovitý proud Ie: 32 A IEC kategorie užití: AC22B/500 V, AC21B/690 V Vhodné pro válcové pojistky IEC třídy: gg / am IEC stupeň krytí: IP20. V souladu se standardy: ČSN/EN , ČSN/EN , ČSN/EN , ČSN/EN AC pojistkové odpojovače (UL/CSA) pro pojistky třídy CC FB01 G... FB01 G 1PL Objednací Uspořá- Ukazatel Šířka Bale- Hmotkód dání stavu DIN (mo- ní nost pólů pojistky dulů) počet ks [kg] Pro válcové pojisky velikosti 10x38 mm, UL/CSA třídy CC. Jmenovitý proud 30 A/600 V AC. FB01 G 1P 1P ,070 FB01 G 1PL 1P ANO ,072 FB01 G 2P 2P 2 6 0,140 FB01 G 3P 3P 3 4 0,210 POZNÁMKA: UL evidovány a CSA certifikovány jako Fuseholders, Cartrige Fuse pro použití s pojistkami UL/CSA třídy CC. Přerušení Amps rms symetrických. Jmenovité napětí 600 V. Jmenovitý proud 30 A. IEC jmenovité napětí Ue: 600 V AC IEC jmenovitý proud Ie: 30 A IEC kategorie užití: AC22B/500 V, AC21B/690 V Vhodné pro válcové pojistky UL/CSA třídy: CC IEC stupeň krytí: IP20. Udělené certifikáty: UL evidovány (soubor E343395) a CSA certifikovány (soubor , třída 6225). V souladu se standardy: ČSN/EN , ČSN/EN , ČSN/EN , ČSN/EN , UL , UL , CSA C22.2 n , CSA C22.2 n Příslušenství strana 12-3 Rozměry strana 12-4 Schémata zapojení strana 12-4 Technické parametry strana 12-5

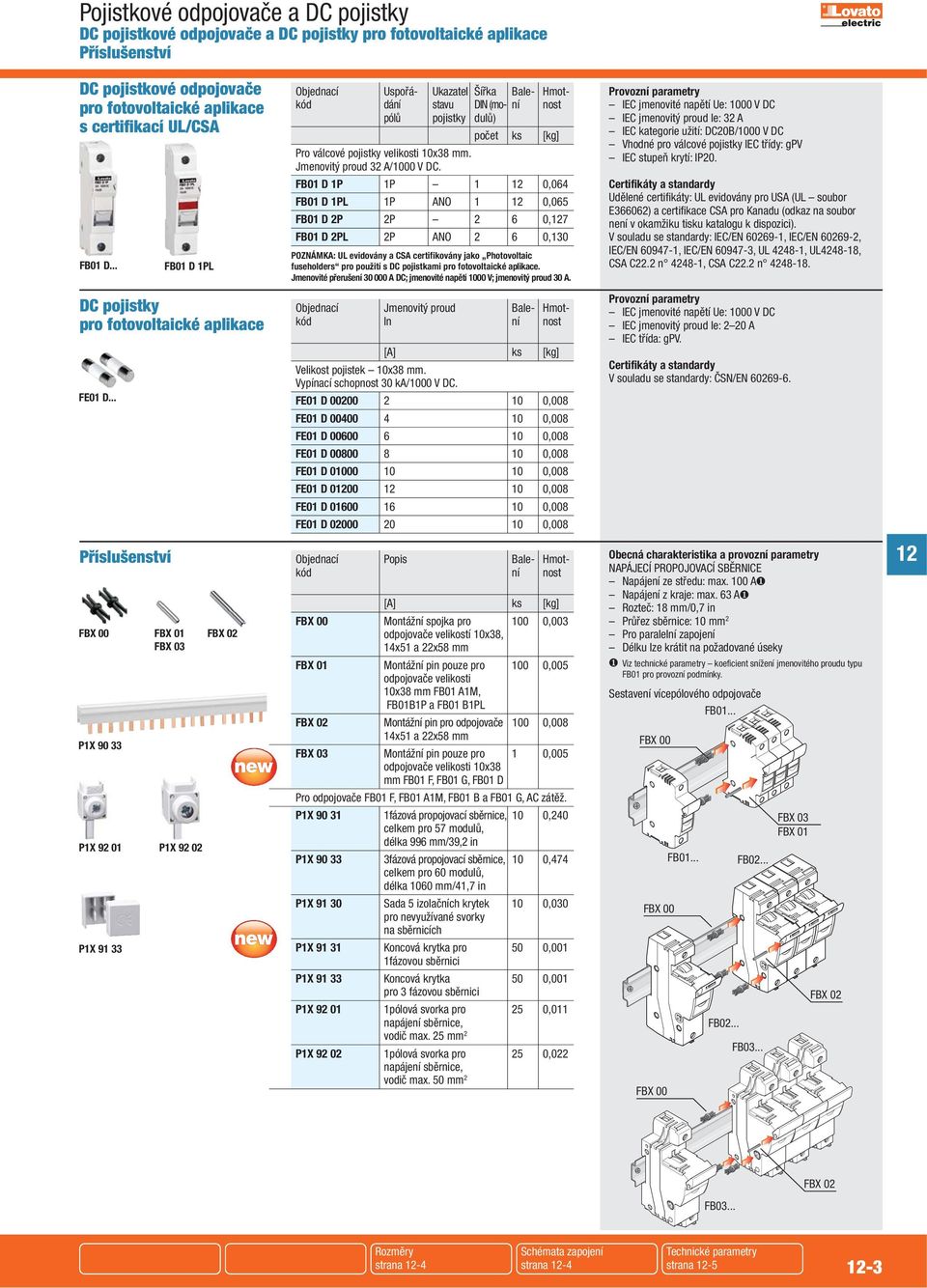

4 Pojistkové odpojovače a DC pojistky DC pojistkové odpojovače a DC pojistky pro fotovoltaické aplikace Příslušenství DC pojistkové odpojovače pro fotovoltaické aplikace s certifikací UL/CSA FB01 D... FB01 D 1PL Objednací Uspořá- Ukazatel Šířka Bale- Hmotkód dání stavu DIN (mo- ní nost pólů pojistky dulů) počet ks [kg] Pro válcové pojistky velikosti 10x38 mm. Jmenovitý proud 32 A/1000 V DC. FB01 D 1P 1P ,064 FB01 D 1PL 1P ANO ,065 FB01 D 2P 2P 2 6 0,127 FB01 D 2PL 2P ANO 2 6 0,130 POZNÁMKA: UL evidovány a CSA certifikovány jako Photovoltaic fuseholders pro použití s DC pojistkami pro fotovoltaické aplikace. Jmenovité přerušení A DC; jmenovité napětí 1000 V; jmenovitý proud 30 A. IEC jmenovité napětí Ue: 1000 V DC IEC jmenovitý proud Ie: 32 A IEC kategorie užití: DC20B/1000 V DC Vhodné pro válcové pojistky IEC třídy: gpv IEC stupeň krytí: IP20. Udělené certifikáty: UL evidovány pro USA (UL soubor E366062) a certifikace CSA pro Kanadu (odkaz na soubor není v okamžiku tisku katalogu k dispozici). V souladu se standardy: IEC/EN , IEC/EN , IEC/EN , IEC/EN , UL , UL , CSA C22.2 n , CSA C22.2 n DC pojistky pro fotovoltaické aplikace FE01 D... Objednací Jmenovitý proud Bale- Hmotkód In ní nost [A] ks [kg] Velikost pojistek 10x38 mm. Vypínací schopnost 30 ka/1000 V DC. FE01 D ,008 FE01 D ,008 FE01 D ,008 FE01 D ,008 FE01 D ,008 FE01 D ,008 FE01 D ,008 FE01 D ,008 IEC jmenovité napětí Ue: 1000 V DC IEC jmenovitý proud Ie: 2 20 A IEC třída: gpv. V souladu se standardy: ČSN/EN Příslušenství FBX 00 P1X P1X P1X FBX 01 FBX 03 P1X FBX 02 Objednací Popis Bale- Hmotkód ní nost [A] ks [kg] FBX 00 Montážní spojka pro 100 0,003 odpojovače velikostí 10x38, 14x51 a 22x58 mm FBX 01 Montážní pin pouze pro 100 0,005 odpojovače velikosti 10x38 mm FB01 A1M, FB01B1P a FB01 B1PL FBX 02 Montážní pin pro odpojovače 100 0,008 14x51 a 22x58 mm FBX 03 Montážní pin pouze pro 1 0,005 odpojovače velikosti 10x38 mm FB01 F, FB01 G, FB01 D Pro odpojovače FB01 F, FB01 A1M, FB01 B a FB01 G, AC zátěž. P1X fázová propojovací sběrnice, 10 0,240 celkem pro 57 modulů, délka 996 mm/39,2 in P1X fázová propojovací sběrnice, 10 0,474 celkem pro 60 modulů, délka 1060 mm/41,7 in P1X Sada 5 izolačních krytek 10 0,030 pro nevyužívané svorky na sběrnicích P1X Koncová krytka pro 50 0,001 1fázovou sběrnici P1X Koncová krytka 50 0,001 pro 3 fázovou sběrnici P1X pólová svorka pro 25 0,011 napájení sběrnice, vodič max. 25 mm 2 P1X pólová svorka pro 25 0,022 napájení sběrnice, vodič max. 50 mm 2 Obecná charakteristika a provozní parametry NAPÁJECÍ PROPOJOVACÍ SBĚRNICE Napájení ze středu: max. 100 A❶ Napájení z kraje: max. 63 A❶ Rozteč: 18 mm/0,7 in Průřez sběrnice: 10 mm 2 Pro paralelní zapojení Délku lze krátit na požadované úseky ❶ Viz technické parametry koeficient snížení jmenovitého proudu typu FB01 pro provozní podmínky. Sestavení vícepólového odpojovače FB01... FBX 00 FBX 00 FBX 00 FB01... FB02... FB02... FB03... FBX 03 FBX 01 FBX FBX 02 FB03... Rozměry strana 12-4 Schémata zapojení strana 12-4 Technické parametry strana

5 110 (4.33 ) Pojistkové odpojovače a DC pojistky Rozměry [mm (in)] FB01 F FB01 G FB01 D FB01 A1M FB01 B 70 (2.75 ) 52.5 (2.07 ) 35 (1.38 ) 17.5 (0.69 ) 58 (2.28 ) 40 (1.57 ) 17.5 (0.69 ) 79.5 (3.13 ) 61 (2.40 ) 56 (2.20 ) 10 (0.39 ) 70 (2.75 ) 52.5 (2.07 ) 35 (1.38 ) 17.5 (0.69 ) 79.5 (3.13 ) 61 (2.40 ) 56 (2.20 ) 10 (0.39 ) 84 (3.31 ) 88.8 (3.50 ) (1.77 ) 78 (3.07 ) 78 (3.07 ) 6 (0.24 ) 40 (1.57 ) 74.8 (2.94 ) 20 (0.79 ) 2.5 (0.10 ) 16.5 (0.65 ) 3.2 (0.12 ) 2.5 (0.10 ) 16.5 (0.65 ) 3.2 (0.12 ) FB02 A 106 (4.17 ) 79.5 (3.13 ) 53 (2.09 ) 26.5 (1.04 ) (3.96 ) 76 (2.99 ) 35.3 (1.39 ) 49.5 (1.95 ) 12 FB03 A 143 (5.63 ) (4.23 ) 71.5 (2.81) 35.5 (1.40 ) (4.03 ) 76.5 (3.01 ) (4.98 ) 47 (1.85 ) 49.5 (1.95 ) DC POJISTKY FE01 D (1.50 ) 10.3 (0.40 ) 10 (0.39 ) Schémata zapojení 1P 1P+N 2P 3P 3P+N 12-4

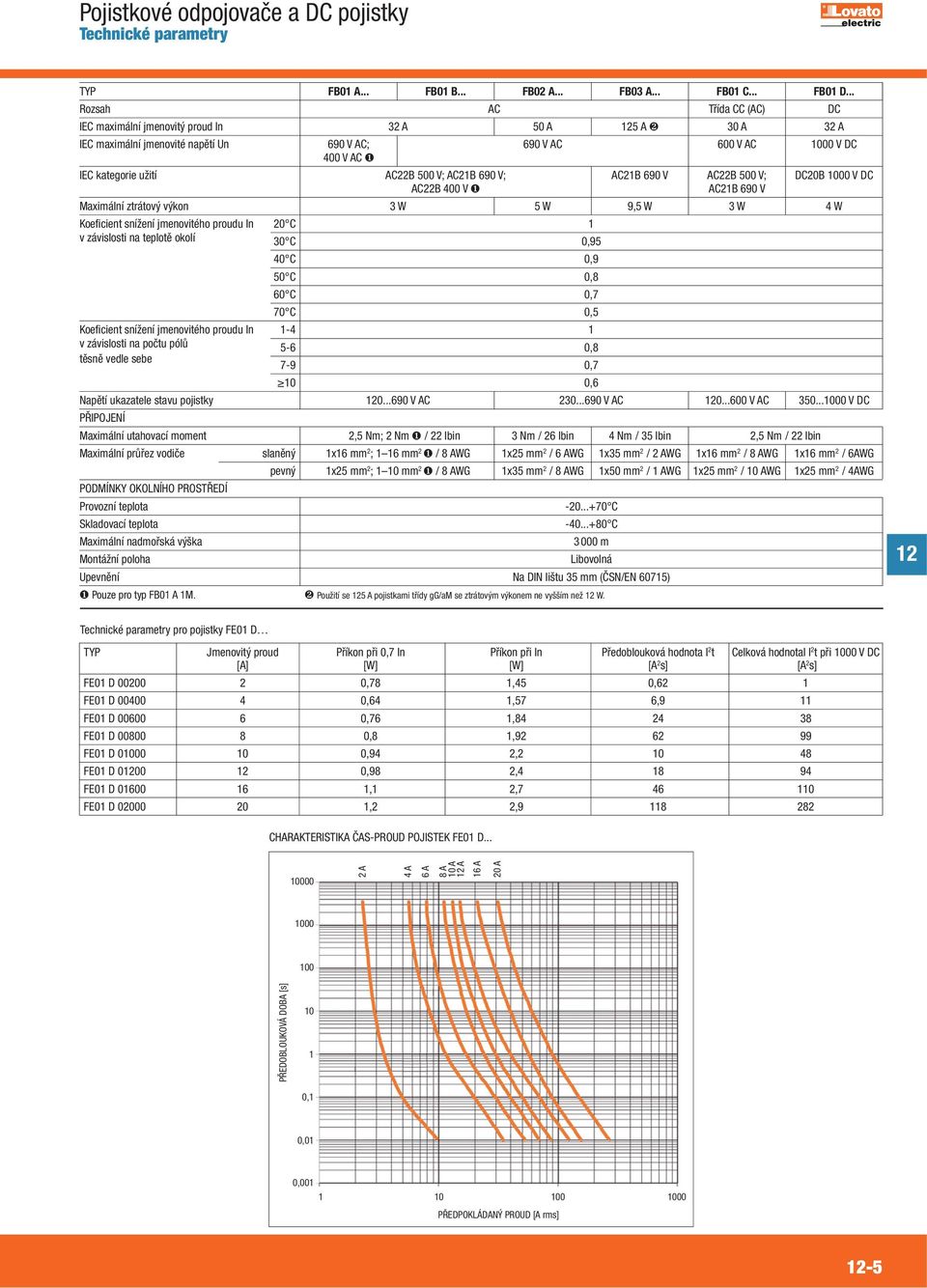

6 Pojistkové odpojovače a DC pojistky Technické parametry TYP FB01 A... FB01 B... FB02 A... FB03 A... FB01 C... FB01 D... Rozsah AC Třída CC (AC) DC IEC maximální jmenovitý proud In 32 A 50 A 125 A ❷ 30 A 32 A IEC maximální jmenovité napětí Un 690 V AC; 690 V AC 600 V AC 1000 V DC 400 V AC ❶ IEC kategorie užití AC22B 500 V; AC21B 690 V; AC21B 690 V AC22B 500 V; DC20B 1000 V DC AC22B 400 V ❶ AC21B 690 V Maximální ztrátový výkon 3 W 5 W 9,5 W 3 W 4 W Koeficient snížení jmenovitého proudu In 20 C 1 v závislosti na teplotě okolí 30 C 0,95 40 C 0,9 50 C 0,8 60 C 0,7 70 C 0,5 Koeficient snížení jmenovitého proudu In v závislosti na počtu pólů 5-6 0,8 těsně vedle sebe 7-9 0,7 10 0,6 Napětí ukazatele stavu pojistky V AC V AC V AC V DC PŘIPOJENÍ Maximální utahovací moment 2,5 Nm; 2 Nm ❶ / 22 lbin 3 Nm / 26 lbin 4 Nm / 35 lbin 2,5 Nm / 22 lbin Maximální průřez vodiče slaněný 1x16 mm 2 ; 1 16 mm 2 ❶ / 8 AWG 1x25 mm 2 / 6 AWG 1x35 mm 2 / 2 AWG 1x16 mm 2 / 8 AWG 1x16 mm 2 / 6AWG pevný 1x25 mm 2 ; 1 10 mm 2 ❶ / 8 AWG 1x35 mm 2 / 8 AWG 1x50 mm 2 / 1 AWG 1x25 mm 2 / 10 AWG 1x25 mm 2 / 4AWG PODMÍNKY OKOLNÍHO PROSTŘEDÍ Provozní teplota C Skladovací teplota C Maximální nadmořská výška m Montážní poloha Libovolná Upevnění Na DIN lištu 35 mm (ČSN/EN 60715) ❶ Pouze pro typ FB01 A 1M. ❷ Použití se 125 A pojistkami třídy gg/am se ztrátovým výkonem ne vyšším než 12 W. 12 Technické parametry pro pojistky FE01 D TYP Jmenovitý proud Příkon při 0,7 In Příkon při In Předoblouková hodnota I 2 t Celková hodnotal I 2 t při 1000 V DC [A] [W] [W] [A 2 s] [A 2 s] FE01 D ,78 1, 0,62 1 FE01 D ,64 1,57 6,9 11 FE01 D ,76 1, FE01 D ,8 1, FE01 D ,94 2, FE01 D ,98 2, FE01 D ,1 2, FE01 D ,2 2, CHARAKTERISTIKA ČAS-PROUD POJISTEK FE01 D A 4 A 6 A 8 A 10 A 12 A 16 A 20 A PŘEDOBLOUKOVÁ DOBA [s] ,1 0,01 0, PŘEDPOKLÁDANÝ PROUD [A rms] 12-5

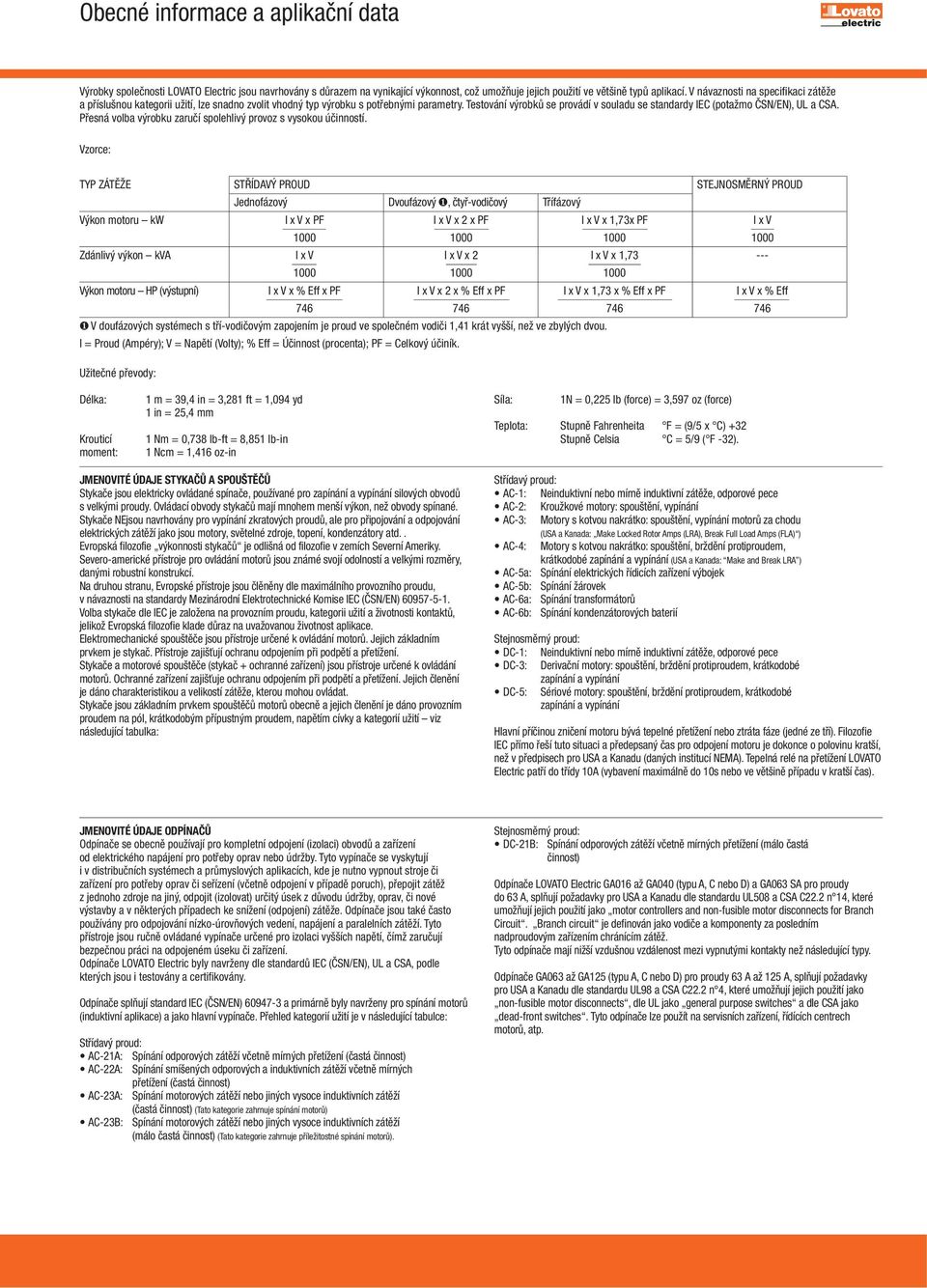

7 Obecné informace a aplikační data Výrobky společnosti LOVATO Electric jsou navrhovány s důrazem na vynikající výkonnost, což umožňuje jejich použití ve většině typů aplikací. V návaznosti na specifikaci zátěže a příslušnou kategorii užití, lze snadno zvolit vhodný typ výrobku s potřebnými parametry. Testování výrobků se provádí v souladu se standardy IEC (potažmo ČSN/EN), UL a CSA. Přesná volba výrobku zaručí spolehlivý provoz s vysokou účinností. Vzorce: TYP ZÁTĚŽE STŘÍDAVÝ PROUD STEJNOSMĚRNÝ PROUD Jednofázový Dvoufázový ❶, čtyř-vodičový Třífázový Výkon motoru kw I x V x PF I x V x 2 x PF I x V x 1,73x PF I x V Zdánlivý výkon kva I x V I x V x 2 I x V x 1, Výkon motoru HP (výstupní) I x V x % Eff x PF I x V x 2 x % Eff x PF I x V x 1,73 x % Eff x PF I x V x % Eff ❶ V doufázových systémech s tří-vodičovým zapojením je proud ve společném vodiči 1,41 krát vyšší, než ve zbylých dvou. I = Proud (Ampéry); V = Napětí (Volty); % Eff = Účinnost (procenta); PF = Celkový účiník. Užitečné převody: Délka: Krouticí moment: 1 m = 39,4 in = 3,281 ft = 1,094 yd 1 in = 25,4 mm 1 Nm = 0,738 lb-ft = 8,851 lb-in 1 Ncm = 1,416 oz-in Síla: 1N = 0,225 lb (force) = 3,597 oz (force) Teplota: Stupně Fahrenheita F = (9/5 x C) +32 Stupně Celsia C = 5/9 ( F -32). JMENOVITÉ ÚDAJE STYKAČŮ A SPOUŠTĚČŮ Stykače jsou elektricky ovládané spínače, používané pro zapínání a vypínání silových obvodů s velkými proudy. Ovládací obvody stykačů mají mnohem menší výkon, než obvody spínané. Stykače NEjsou navrhovány pro vypínání zkratových proudů, ale pro připojování a odpojování elektrických zátěží jako jsou motory, světelné zdroje, topení, kondenzátory atd.. Evropská filozofie výkonnosti stykačů je odlišná od filozofie v zemích Severní Ameriky. Severo-americké přístroje pro ovládání motorů jsou známé svojí odolností a velkými rozměry, danými robustní konstrukcí. Na druhou stranu, Evropské přístroje jsou člěněny dle maximálního provozního proudu, v návaznosti na standardy Mezinárodní Elektrotechnické Komise IEC (ČSN/EN) Volba stykače dle IEC je založena na provozním proudu, kategorii užití a životnosti kontaktů, jelikož Evropská filozofie klade důraz na uvažovanou životnost aplikace. Elektromechanické spouštěče jsou přístroje určené k ovládání motorů. Jejich základním prvkem je stykač. Přístroje zajišťují ochranu odpojením při podpětí a přetížení. Stykače a motorové spouštěče (stykač + ochranné zařízení) jsou přístroje určené k ovládání motorů. Ochranné zařízení zajišťuje ochranu odpojením při podpětí a přetížení. Jejich členění je dáno charakteristikou a velikostí zátěže, kterou mohou ovládat. Stykače jsou základním prvkem spouštěčů motorů obecně a jejich členění je dáno provozním proudem na pól, krátkodobým přípustným proudem, napětím cívky a kategorií užití viz následující tabulka: Střídavý proud: AC-1: Neinduktivní nebo mírně induktivní zátěže, odporové pece AC-2: Kroužkové motory: spouštění, vypínání AC-3: Motory s kotvou nakrátko: spouštění, vypínání motorů za chodu (USA a Kanada: Make Locked Rotor Amps (LRA), Break Full Load Amps (FLA) ) AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání (USA a Kanada: Make and Break LRA ) AC-5a: Spínání elektrických řídicích zařízení výbojek AC-5b: Spínání žárovek AC-6a: Spínání transformátorů AC-6b: Spínání kondenzátorových baterií Stejnosměrný proud: DC-1: Neinduktivní nebo mírně induktivní zátěže, odporové pece DC-3: Derivační motory: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání DC-5: Sériové motory: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání Hlavní příčinou zničení motoru bývá tepelné přetížení nebo ztráta fáze (jedné ze tří). Filozofie IEC přímo řeší tuto situaci a předepsaný čas pro odpojení motoru je dokonce o polovinu kratší, než v předpisech pro USA a Kanadu (daných institucí NEMA). Tepelná relé na přetížení LOVATO Electric patří do třídy 10A (vybavení maximálně do 10s nebo ve většině případu v kratší čas). JMENOVITÉ ÚDAJE ODPÍNAČŮ Odpínače se obecně používají pro kompletní odpojení (izolaci) obvodů a zařízení od elektrického napájení pro potřeby oprav nebo údržby. Tyto vypínače se vyskytují i v distribučních systémech a průmyslových aplikacích, kde je nutno vypnout stroje či zařízení pro potřeby oprav či seřízení (včetně odpojení v případě poruch), přepojit zátěž z jednoho zdroje na jiný, odpojit (izolovat) určitý úsek z důvodu údržby, oprav, či nové výstavby a v některých případech ke snížení (odpojení) zátěže. Odpínače jsou také často používány pro odpojování nízko-úrovňových vedení, napájení a paralelních zátěží. Tyto přístroje jsou ručně ovládané vypínače určené pro izolaci vyšších napětí, čímž zaručují bezpečnou práci na odpojeném úseku či zařízení. Odpínače LOVATO Electric byly navrženy dle standardů IEC (ČSN/EN), UL a CSA, podle kterých jsou i testovány a certifikovány. Odpínače splňují standard IEC (ČSN/EN) a primárně byly navrženy pro spínání motorů (induktivní aplikace) a jako hlavní vypínače. Přehled kategorií užití je v následující tabulce: Střídavý proud: AC-21A: Spínání odporových zátěží včetně mírných přetížení (častá činnost) AC-22A: Spínání smíšených odporových a induktivních zátěží včetně mírných přetížení (častá činnost) AC-23A: Spínání motorových zátěží nebo jiných vysoce induktivních zátěží (častá činnost) (Tato kategorie zahrnuje spínání motorů) AC-23B: Spínání motorových zátěží nebo jiných vysoce induktivních zátěží (málo častá činnost) (Tato kategorie zahrnuje příležitostné spínání motorů). Stejnosměrný proud: DC-21B: Spínání odporových zátěží včetně mírných přetížení (málo častá činnost) Odpínače LOVATO Electric GA016 až GA040 (typu A, C nebo D) a GA063 SA pro proudy do 63 A, splňují požadavky pro USA a Kanadu dle standardu UL508 a CSA C22.2 n 14, které umožňují jejich použití jako motor controllers and non-fusible motor disconnects for Branch Circuit. Branch circuit je definován jako vodiče a komponenty za posledním nadproudovým zařízením chránícím zátěž. Tyto odpínače mají nižší vzdušnou vzdálenost mezi vypnutými kontakty než následující typy. Odpínače GA063 až GA125 (typu A, C nebo D) pro proudy 63 A až 125 A, splňují požadavky pro USA a Kanadu dle standardu UL98 a CSA C22.2 n 4, které umožňují jejich použití jako non-fusible motor disconnects, dle UL jako general purpose switches a dle CSA jako dead-front switches. Tyto odpínače lze použít na servisních zařízení, řídících centrech motorů, atp.

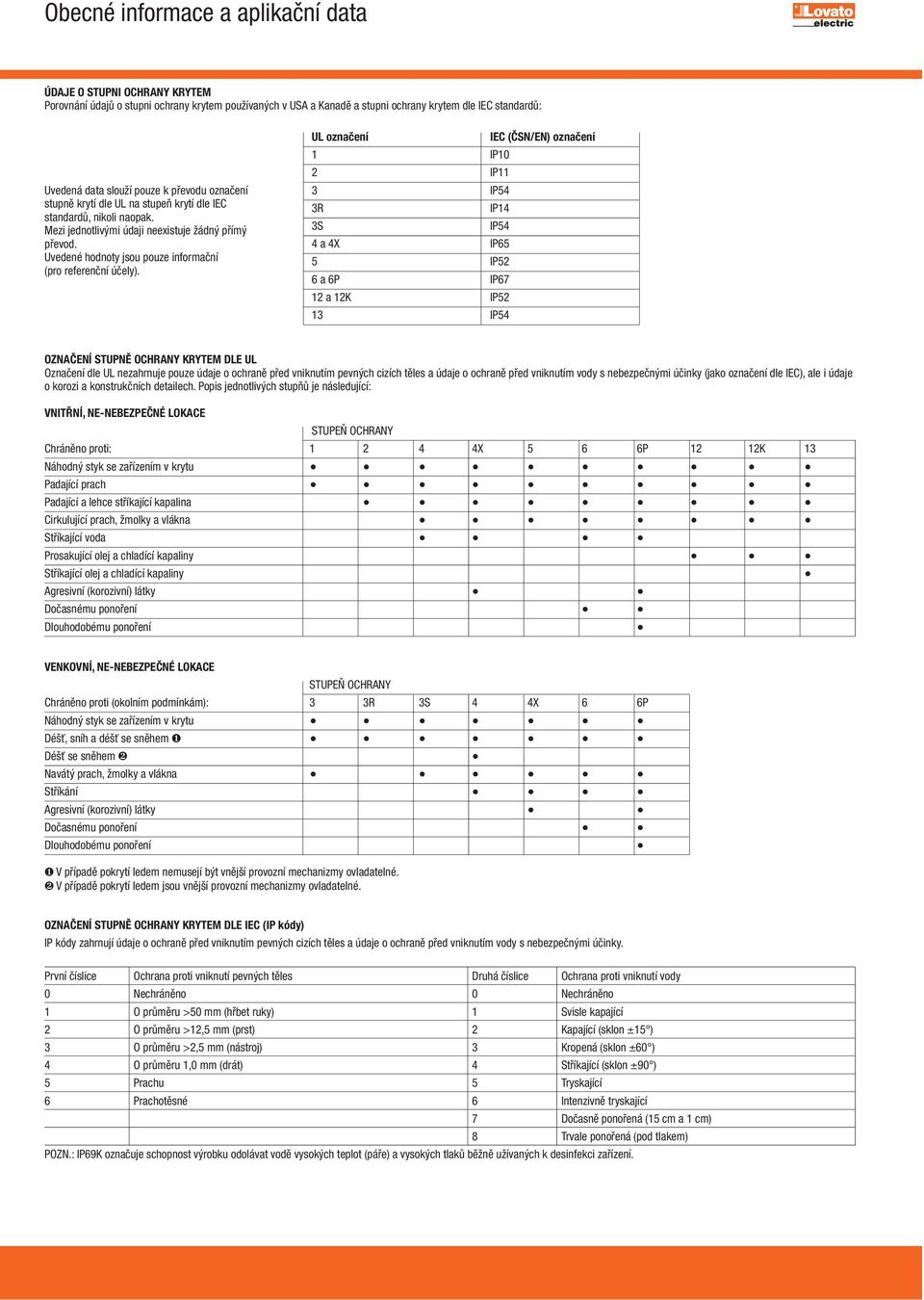

8 Obecné informace a aplikační data ÚDAJE O STUPNI OCHRANY KRYTEM Porovnání údajů o stupni ochrany krytem používaných v USA a Kanadě a stupni ochrany krytem dle IEC standardů: Uvedená data slouží pouze k převodu označení stupně krytí dle UL na stupeň krytí dle IEC standardů, nikoli naopak. Mezi jednotlivými údaji neexistuje žádný přímý převod. Uvedené hodnoty jsou pouze informační (pro referenční účely). UL označení IEC (ČSN/EN) označení 1 IP10 2 IP11 3 IP54 3R IP14 3S IP54 4 a 4X IP65 5 IP52 6 a 6P IP67 12 a 12K IP52 13 IP54 OZNAČENÍ STUPNĚ OCHRANY KRYTEM DLE UL Označení dle UL nezahrnuje pouze údaje o ochraně před vniknutím pevných cizích těles a údaje o ochraně před vniknutím vody s nebezpečnými účinky (jako označení dle IEC), ale i údaje o korozi a konstrukčních detailech. Popis jednotlivých stupňů je následující: VNITŘNÍ, NE-NEBEZPEČNÉ LOKACE STUPEŇ OCHRANY Chráněno proti: X 5 6 6P 12 12K 13 Náhodný styk se zařízením v krytu Padající prach Padající a lehce stříkající kapalina Cirkulující prach, žmolky a vlákna Stříkající voda Prosakující olej a chladící kapaliny Stříkající olej a chladící kapaliny Agresivní (korozivní) látky Dočasnému ponoření Dlouhodobému ponoření VENKOVNÍ, NE-NEBEZPEČNÉ LOKACE STUPEŇ OCHRANY Chráněno proti (okolním podmínkám): 3 3R 3S 4 4X 6 6P Náhodný styk se zařízením v krytu Déšť, sníh a déšť se sněhem ❶ Déšť se sněhem ❷ Navátý prach, žmolky a vlákna Stříkání Agresivní (korozivní) látky Dočasnému ponoření Dlouhodobému ponoření ❶ V případě pokrytí ledem nemusejí být vnější provozní mechanizmy ovladatelné. ❷ V případě pokrytí ledem jsou vnější provozní mechanizmy ovladatelné. OZNAČENÍ STUPNĚ OCHRANY KRYTEM DLE IEC (IP kódy) IP kódy zahrnují údaje o ochraně před vniknutím pevných cizích těles a údaje o ochraně před vniknutím vody s nebezpečnými účinky. První číslice Ochrana proti vniknutí pevných těles Druhá číslice Ochrana proti vniknutí vody 0 Nechráněno 0 Nechráněno 1 O průměru >50 mm (hřbet ruky) 1 Svisle kapající 2 O průměru >12,5 mm (prst) 2 Kapající (sklon ±15 ) 3 O průměru >2,5 mm (nástroj) 3 Kropená (sklon ±60 ) 4 O průměru 1,0 mm (drát) 4 Stříkající (sklon ±90 ) 5 Prachu 5 Tryskající 6 Prachotěsné 6 Intenzivně tryskající 7 Dočasně ponořená (15 cm a 1 cm) 8 Trvale ponořená (pod tlakem) POZN.: IP69K označuje schopnost výrobku odolávat vodě vysokých teplot (páře) a vysokých tlaků běžně užívaných k desinfekci zařízení.
