1 Strana -2 Strana -4 Strana -6 PRO MINISTYKAČE ŘADY BG Typ RF9 citlivý na ztrátu fáze, s ručním resetem Typ RFA9 citlivý na ztrátu fáze, s automatickým resetem Typ RFN9 necitlivý na ztrátu fáze, s ručním resetem Typ RFNA9 necitlivý na ztrátu fáze, s automatickým resetem PRO STYKAČE ŘADY BF Typ RF8 citlivý na ztrátu fáze, s ručním nebo automatickým resetem Typ RFN8 necitlivý na ztrátu fáze, s ručním nebo automatickým resetem Typ RF95 citlivý na ztrátu fáze, s ručním resetem Typ RFA95 citlivý na ztrátu fáze, s automatickým resetem Typ RFN95 necitlivý na ztrátu fáze, s ručním resetem Typ RFNA95 necitlivý na ztrátu fáze, s automatickým resetem PRO STYKAČE ŘADY B Typ RF200 a RF420 citlivé na ztrátu fáze, s ručním nebo automatickým resetem Typ RFN200 a RFN420 necitlivé na ztrátu fáze, s ručním nebo automatickým resetem TYP TEPELNÉHO RELÉ NA PŘETÍŽENÍ Typ stykače Citlivé na ztrátu fáze Necitlivé Strana na ztrátu fáze Ruční Automatický Ruční Automatický reset reset reset reset BG06...BG12 RF9 RFA9 RFN9 RFNA9-2 a BF09...BF8 RF8 RFN8 BF50...BF110 RF95 RFA95 RFN95 RFNA95-4 a 5 B115...B180 RF200 RFN200 B250...B400 RF400 RFN400-6 a 7 Strana -9 TERMISTOROVÁ OCHRANNÁ RELÉ Typy s napájecím napětím 24 V DC, 24 V AC, 110 V AC, nebo 20 V AC Vlastnosti RF8 ČELNÍ OCHRANNÉ KRYTY PRO SESTAVY STYKAČ TEPELNÉ RELÉ Ochranné kryty sestav stykač tepelné relé zamezí neodborné či nechtěné manipulaci s tlačítky tepelných relé Reset a Stop. JEDNOZNAČNÁ IDENTIFIKACE NASTAVENÍ RUČNÍHO NEBO AUTOMATICKÉHO RESETU Tepelná relé na přetížení RF8 jsou dodávána nastavená na ruční reset. Vylomení krytky pod tlačítkem Reset umožní použít přepínač pro volbu automatického resetu. POHODLNÉ PROPOJENÍ TEPELNÉHO RELÉ A STYKAČE Při zapojování stykače společně s tepelným relé se ve většině aplikací propojuje i pomocný kontakt tepelného relé s cívkou stykače. Díky pevné propojce relé dojde k tomuto propojení automaticky a nejsou tedy nutné žádné další operace. PLOMBOVATELNÝ KRYT Užitečná průhledná krytka zabraňuje manipulaci s nastavenou hodnotou tepelného relé.

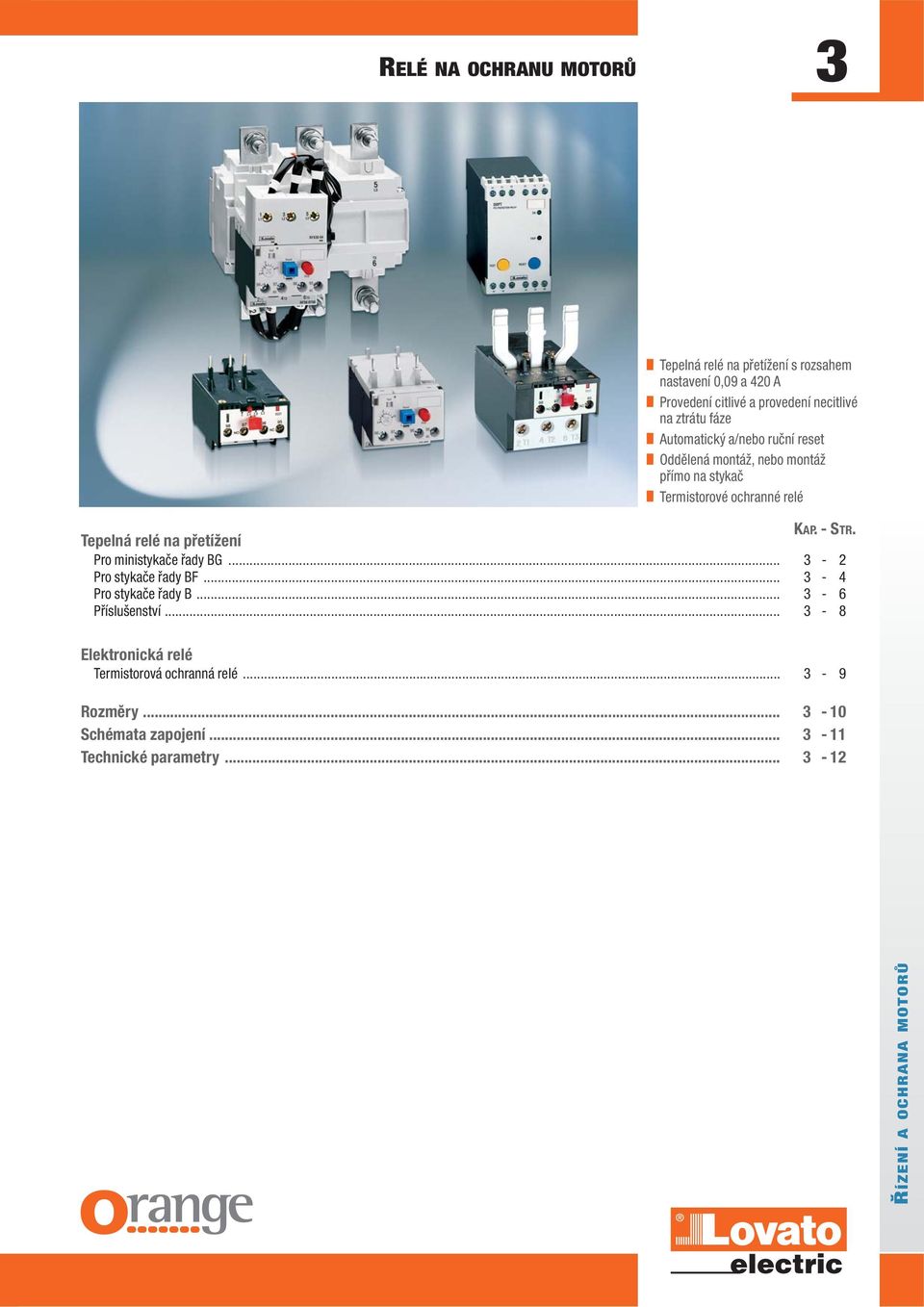

2 RELÉ NA OCHRANU MOTORŮ Tepelná relé na přetížení s rozsahem nastavení 0,09 a 420 A Provedení citlivé a provedení necitlivé na ztrátu fáze Automatický a/nebo ruční reset Oddělená montáž, nebo montáž přímo na stykač Termistorové ochranné relé Tepelná relé na přetížení KAP. - STR. Pro ministykače řady BG Pro stykače řady BF Pro stykače řady B Příslušenství Elektronická relé Termistorová ochranná relé Rozměry ŘÍZENÍ A OCHRANA MOTORŮ

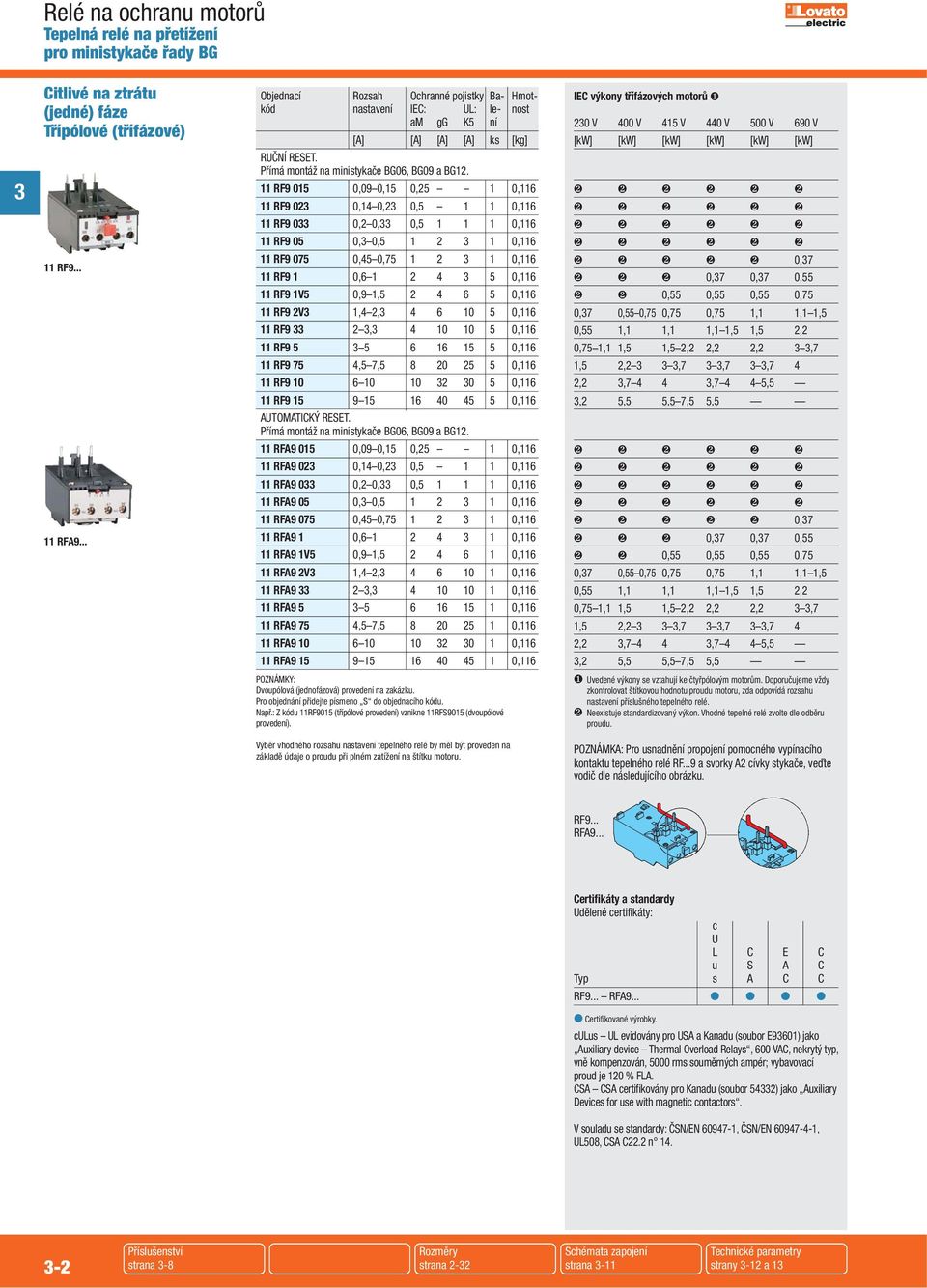

3 Tepelná relé na přetížení pro ministykače řady BG Citlivé na ztrátu (jedné) fáze Třípólové (třífázové) 11 RF RFA9... Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg K5 ní [A] [A] [A] [A] ks [kg] RUČNÍ RESET. Přímá montáž na ministykače BG06, BG09 a BG RF ,09 0,15 0,25 1 0, RF9 02 0,14 0,2 0, , RF9 0 0,2 0, 0, , RF9 05 0, 0, , RF ,45 0, , RF9 1 0, , RF9 1V5 0,9 1, , RF9 2V 1,4 2, , RF9 2, , RF , RF9 75 4,5 7, , RF , RF ,116 AUTOMATICKÝ RESET. Přímá montáž na ministykače BG06, BG09 a BG RFA ,09 0,15 0,25 1 0, RFA9 02 0,14 0,2 0, , RFA9 0 0,2 0, 0, , RFA9 05 0, 0, , RFA ,45 0, , RFA9 1 0, , RFA9 1V5 0,9 1, , RFA9 2V 1,4 2, , RFA9 2, , RFA , RFA9 75 4,5 7, , RFA , RFA ,116 IEC výkony třífázových motorů ❶ 20 V 400 V 415 V 440 V 500 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] ❷ ❷ ❷ ❷ ❷ 0,7 ❷ ❷ ❷ 0,7 0,7 0,55 ❷ ❷ 0,55 0,55 0,55 0,75 0,7 0,55 0,75 0,75 0,75 1,1 1,1 1,5 0,55 1,1 1,1 1,1 1,5 1,5 2,2 0,75 1,1 1,5 1,5 2,2 2,2 2,2,7 1,5 2,2,7,7,7 4 2,2,7 4 4, ,5,2 5,5 5,5 7,5 5,5 ❷ ❷ ❷ ❷ ❷ 0,7 ❷ ❷ ❷ 0,7 0,7 0,55 ❷ ❷ 0,55 0,55 0,55 0,75 0,7 0,55 0,75 0,75 0,75 1,1 1,1 1,5 0,55 1,1 1,1 1,1 1,5 1,5 2,2 0,75 1,1 1,5 1,5 2,2 2,2 2,2,7 1,5 2,2,7,7,7 4 2,2,7 4 4, ,5,2 5,5 5,5 7,5 5,5 POZNÁMKY: Dvoupólová (jednofázová) provedení na zakázku. Pro objednání přidejte písmeno S do objednacího kódu. Např.: Z kódu 11RF9015 (třípólové provedení) vznikne 11RFS9015 (dvoupólové provedení). ❶ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. ❷ Neexistuje standardizovaný výkon. Vhodné tepelné relé zvolte dle odběru proudu. Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru. POZNÁMKA: Pro usnadnění propojení pomocného vypínacího kontaktu tepelného relé RF...9 a svorky A2 cívky stykače, veďte vodič dle následujícího obrázku. RF9... RFA9... Certifikáty a standardy Udělené certifikáty: c U L C E C u S A C Typ s A C C RF9... RFA9... Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600 VAC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér; vybavovací proud je 120 % FLA. CSA CSA certifikovány pro Kanadu (soubor 542) jako Auxiliary Devices for use with magnetic contactors. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n Příslušenství strana -8 Rozměry strana 2-2 strana -11 strany -12 a 1

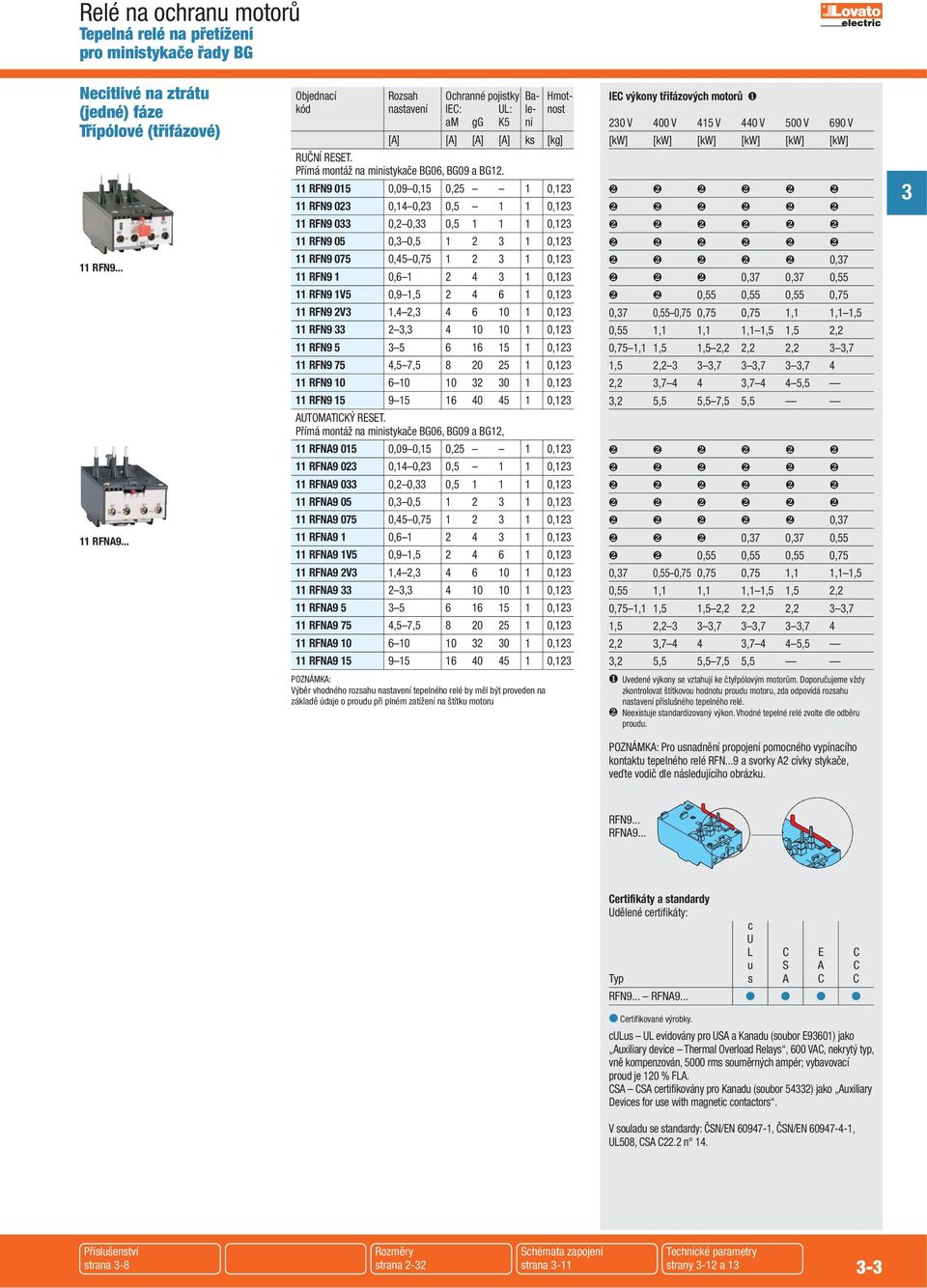

4 Tepelná relé na přetížení pro ministykače řady BG Necitlivé na ztrátu (jedné) fáze Třípólové (třífázové) 11 RFN RFNA9... Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg K5 ní [A] [A] [A] [A] ks [kg] RUČNÍ RESET. Přímá montáž na ministykače BG06, BG09 a BG RFN ,09 0,15 0,25 1 0,12 11 RFN9 02 0,14 0,2 0, ,12 11 RFN9 0 0,2 0, 0, ,12 11 RFN9 05 0, 0, ,12 11 RFN ,45 0, ,12 11 RFN9 1 0, ,12 11 RFN9 1V5 0,9 1, ,12 11 RFN9 2V 1,4 2, ,12 11 RFN9 2, ,12 11 RFN ,12 11 RFN9 75 4,5 7, ,12 11 RFN ,12 11 RFN ,12 AUTOMATICKÝ RESET. Přímá montáž na ministykače BG06, BG09 a BG12, 11 RFNA ,09 0,15 0,25 1 0,12 11 RFNA9 02 0,14 0,2 0, ,12 11 RFNA9 0 0,2 0, 0, ,12 11 RFNA9 05 0, 0, ,12 11 RFNA ,45 0, ,12 11 RFNA9 1 0, ,12 11 RFNA9 1V5 0,9 1, ,12 11 RFNA9 2V 1,4 2, ,12 11 RFNA9 2, ,12 11 RFNA ,12 11 RFNA9 75 4,5 7, ,12 11 RFNA ,12 11 RFNA ,12 IEC výkony třífázových motorů ❶ 20 V 400 V 415 V 440 V 500 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] ❷ ❷ ❷ ❷ ❷ 0,7 ❷ ❷ ❷ 0,7 0,7 0,55 ❷ ❷ 0,55 0,55 0,55 0,75 0,7 0,55 0,75 0,75 0,75 1,1 1,1 1,5 0,55 1,1 1,1 1,1 1,5 1,5 2,2 0,75 1,1 1,5 1,5 2,2 2,2 2,2,7 1,5 2,2,7,7,7 4 2,2,7 4 4, ,5,2 5,5 5,5 7,5 5,5 ❷ ❷ ❷ ❷ ❷ 0,7 ❷ ❷ ❷ 0,7 0,7 0,55 ❷ ❷ 0,55 0,55 0,55 0,75 0,7 0,55 0,75 0,75 0,75 1,1 1,1 1,5 0,55 1,1 1,1 1,1 1,5 1,5 2,2 0,75 1,1 1,5 1,5 2,2 2,2 2,2,7 1,5 2,2,7,7,7 4 2,2,7 4 4, ,5,2 5,5 5,5 7,5 5,5 POZNÁMKA: Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru ❶ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. ❷ Neexistuje standardizovaný výkon. Vhodné tepelné relé zvolte dle odběru proudu. POZNÁMKA: Pro usnadnění propojení pomocného vypínacího kontaktu tepelného relé RFN...9 a svorky A2 cívky stykače, veďte vodič dle následujícího obrázku. RFN9... RFNA9... Certifikáty a standardy Udělené certifikáty: c U L C E C u S A C Typ s A C C RFN9... RFNA9... Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600 VAC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér; vybavovací proud je 120 % FLA. CSA CSA certifikovány pro Kanadu (soubor 542) jako Auxiliary Devices for use with magnetic contactors. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14. Příslušenství strana -8 Rozměry strana 2-2 strana -11 strany -12 a 1 -

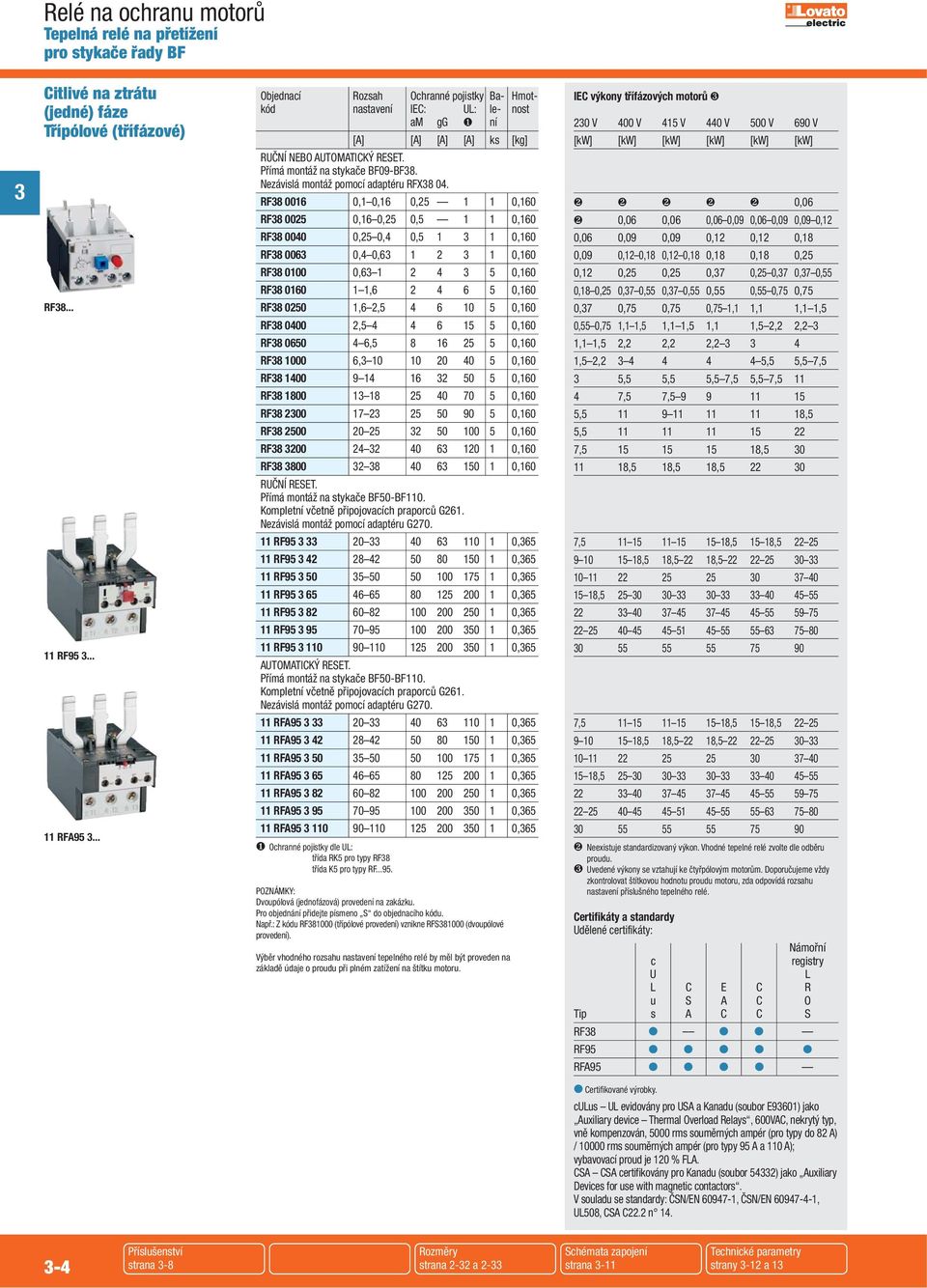

5 Tepelná relé na přetížení pro stykače řady BF Citlivé na ztrátu (jedné) fáze Třípólové (třífázové) RF RF RFA95... Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg ❶ ní [A] [A] [A] [A] ks [kg] RUČNÍ NEBO AUTOMATICKÝ RESET. Přímá montáž na stykače BF09-BF8. Nezávislá montáž pomocí adaptéru RFX8 04. RF ,1 0,16 0, ,160 RF ,16 0,25 0, ,160 RF ,25 0,4 0, ,160 RF ,4 0, ,160 RF , ,160 RF , ,160 RF ,6 2, ,160 RF , ,160 RF , ,160 RF , ,160 RF ,160 RF ,160 RF ,160 RF ,160 RF ,160 RF ,160 RUČNÍ RESET. Přímá montáž na stykače BF50-BF110. Kompletní včetně připojovacích praporců G261. Nezávislá montáž pomocí adaptéru G RF ,65 11 RF ,65 11 RF ,65 11 RF ,65 11 RF ,65 11 RF ,65 11 RF ,65 AUTOMATICKÝ RESET. Přímá montáž na stykače BF50-BF110. Kompletní včetně připojovacích praporců G261. Nezávislá montáž pomocí adaptéru G RFA ,65 11 RFA ,65 11 RFA ,65 11 RFA ,65 11 RFA ,65 11 RFA ,65 11 RFA ,65 ❶ Ochranné pojistky dle UL: třída RK5 pro typy RF8 třída K5 pro typy RF POZNÁMKY: Dvoupólová (jednofázová) provedení na zakázku. Pro objednání přidejte písmeno S do objednacího kódu. Např.: Z kódu RF81000 (třípólové provedení) vznikne RFS81000 (dvoupólové provedení). Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru. IEC výkony třífázových motorů ❸ 20 V 400 V 415 V 440 V 500 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] ❷ ❷ ❷ ❷ ❷ 0,06 ❷ 0,06 0,06 0,06 0,09 0,06 0,09 0,09 0,12 0,06 0,09 0,09 0,12 0,12 0,18 0,09 0,12 0,18 0,12 0,18 0,18 0,18 0,25 0,12 0,25 0,25 0,7 0,25 0,7 0,7 0,55 0,18 0,25 0,7 0,55 0,7 0,55 0,55 0,55 0,75 0,75 0,7 0,75 0,75 0,75 1,1 1,1 1,1 1,5 0,55 0,75 1,1 1,5 1,1 1,5 1,1 1,5 2,2 2,2 1,1 1,5 2,2 2,2 2,2 4 1,5 2, ,5 5,5 7,5 5,5 5,5 5,5 7,5 5,5 7, ,5 7, , ,5 5, , , ,5 18,5 18, , , , ,5 18, , , , , , ,5 18, , , ❷ Neexistuje standardizovaný výkon. Vhodné tepelné relé zvolte dle odběru proudu. ❸ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. Certifikáty a standardy Udělené certifikáty: Námořní c registry U L L C E C R u S A C O Tip s A C C S RF8 RF95 RFA95 Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600VAC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér (pro typy do 82 A) / rms souměrných ampér (pro typy 95 A a 110 A); vybavovací proud je 120 % FLA. CSA CSA certifikovány pro Kanadu (soubor 542) jako Auxiliary Devices for use with magnetic contactors. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n Příslušenství strana -8 Rozměry strana 2-2 a 2- strana -11 strany -12 a 1

6 Tepelná relé na přetížení pro stykače řady BF Necitlivé na ztrátu (jedné) fáze Třípólové (třífázové) RFN RFN95... Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg ❶ ní [A] [A] [A] [A] ks [kg] RUČNÍ NEBO AUTOMATICKÝ RESET. Přímá montáž na stykače BF09-BF8. Nezávislá montáž pomocí adaptéru RFX8 04. RFN ,1 0,16 0, ,160 RFN ,16 0,25 0, ,160 RFN ,25 0,4 0, ,160 RFN ,4 0, ,160 RFN , ,160 RFN , ,160 RFN ,6 2, ,160 RFN , ,160 RFN , ,160 RFN , ,160 RFN ,160 RFN ,160 RFN ,160 RFN ,160 RFN ,160 RFN ,160 RUČNÍ RESET. Přímá montáž na stykače BF50 BF110. Kompletní včetně připojovacích praporců G261. Nezávislá montáž pomocí adaptéru G RFN ,65 11 RFN ,65 11 RFN ,65 11 RFN ,65 11 RFN ,65 11 RFN ,65 AUTOMATICKÝ RESET. Přímá montáž na stykače BF50-BF110. Kompletní včetně připojovacích praporců G261. Nezávislá montáž pomocí adaptéru G RFNA ,65 11 RFNA ,65 11 RFNA ,65 11 RFNA ,65 11 RFNA ,65 11 RFNA ,65 IEC výkony třífázových motorů ❸ 20 V 400 V 415 V 440 V 550 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] ❷ ❷ ❷ ❷ ❷ 0,06 ❷ 0,06 0,06 0,06 0,09 0,06 0,09 0,09 0,12 0,06 0,09 0,09 0,12 0,12 0,18 0,09 0,12 0,18 0,12 0,18 0,18 0,18 0,25 0,12 0,25 0,25 0,7 0,25 0,7 0,7 0,55 0,18 0,25 0,7 0,55 0,7 0,55 0,55 0,55 0,75 0,75 0,7 0,75 0,75 0,75 1,1 1,1 1,1 1,5 0,55 0,75 1,1 1,5 1,1 1,5 1,1 1,5 2,2 2,2 1,1 1,5 2,2 2,2 2,2 4 1,5 2, ,5 5,5 7,5 5,5 5,5 5,5 7,5 5,5 7, ,5 7, , ,5 5, , , ,5 18,5 18, ,5 18, , , ,5 18, , , RFNA95... ❶ Ochranné pojistky dle UL: třída RK5 pro typy RF8 třída K5 pro typy RF POZNÁMKA: Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru. ❷ Neexistuje standardizovaný výkon. Vhodné tepelné relé zvolte dle odběru proudu. ❸ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. Certifikáty a standardy Udělené certifikáty: c U L C E C u S A C Typ s A C C RFN8 RFN95 RFNA95 Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600 VAC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér (pro typy do 82 A) / rms souměrných ampér (pro typy 95A a 110 A); vybavovací proud je 120 % FLA. CSA CSA certifikovány pro Kanadu (soubor 542) jako Auxiliary Devices for use with magnetic contactors. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14. Příslušenství strana -8 Rozměry strana 2-2 a 2- strana -11 strany -12 a 1-5

7 Tepelná relé na přetížení pro stykače řady B Citlivé na ztrátu (jedné) fáze Třípólové (třífázové) RF RF B115-B400 Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg K5 ní [A] [A] [A] [A] ks [kg] RUČNÍ NEBO AUTOMATICKÝ RESET. Nezávislá montáž pomocí šroubů nebo přímá montáž na stykače: B115 B145 B180 pomocí připojovacích sběrnic G72, B250 B10 B400 pomocí připojovacích sběrnic G7. RF ,150 RF ,150 RF ,150 RF ,150 Nezávislá montáž pomocí šroubů nebo přímá montáž na stykače: B145 B180 pomocí připojovacích sběrnic G75, B250 B10 B400 pomocí připojovacích sběrnic G76. RF ,460 RF ,460 RF ,460 POZNÁMKA: Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru. TEPELNÁ RELÉ PRO STYKAČE B500 A B60 RUČNÍ NEBO AUTOMATICKÝ RESET. Pro příslušné objednací kódy a více informací kontaktujte naši Technickou podporu; kontakt viz vnitřní strana přebalu. IEC výkony třífázových motorů ❶ 20 V 400 V 415 V 440 V 550 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] 18, POZNÁMKA: Pro výkony při napětí 1000 V kontaktujte naši Technickou podporu; kontakt viz vnitřní strana přebalu. ❶ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. Certifikáty a standardy Udělené certifikáty: c U L u E A Typ s C RF200 RF420 G72 G7 G75 G76 Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600 V AC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér (pro typy do 150 A) / 10000rms souměrných ampér (pro typy A) / rms souměrných ampér (pro typy 420 A); vybavovací proud je 120 % FLA. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14. RF200 RF420-6 Příslušenství strana -8 Rozměry strana 2-4, 2-5 a -10 strana -11 strany -12 a 1

8 Tepelná relé na přetížení pro stykače řady B Necitlivé na ztrátu (jedné) fáze Třípólové (třífázové) RFN RFN B115-B400 Objednací Rozsah Ochranné pojistky Ba- Hmotkód nastavení IEC: UL: le- nost am gg K5 ní [A] [A] [A] [A] ks [kg] RUČNÍ NEBO AUTOMATICKÝ RESET. Nezávislá montáž pomocí šroubů nebo přímá montáž na stykače: B115-B145-B180 pomocí připojovacích sběrnic G72, B250-B10-B400 pomocí připojovacích sběrnic G7. RFN ,150 RFN ,150 RFN ,150 RFN ,150 Nezávislá montáž pomocí šroubů nebo přímá montáž na stykače: B145 B180 pomocí připojovacích sběrnic G75, B250 B10 B400 pomocí připojovacích sběrnic G76. RFN ,460 RFN ,460 RFN ,460 POZNÁMKA: Výběr vhodného rozsahu nastavení tepelného relé by měl být proveden na základě údaje o proudu při plném zatížení na štítku motoru. TEPELNÁ RELÉ PRO STYKAČE B500 A B60 RUČNÍ NEBO AUTOMATICKÝ RESET. Pro příslušné objednací kódy a více informací kontaktujte naši Technickou podporu; kontakt viz vnitřní strana přebalu. IEC výkony třífázových motorů ❶ 20 V 400 V 415 V 440 V 550 V 690 V [kw] [kw] [kw] [kw] [kw] [kw] 18, POZNÁMKA: Pro výkony při napětí 1000 V kontaktujte naši Technickou podporu; kontakt viz vnitřní strana přebalu. ❶ Uvedené výkony se vztahují ke čtyřpólovým motorům. Doporučujeme vždy zkontrolovat štítkovou hodnotu proudu motoru, zda odpovídá rozsahu nastavení příslušného tepelného relé. Certifikáty a standardy Udělené certifikáty: c U L u E A Typ s C RFN200 RFN420 G72 G7 G75 G76 Certifikované výrobky. culus UL evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device Thermal Overload Relays, 600 V AC, nekrytý typ, vně kompenzován, 5000 rms souměrných ampér (pro typy do 150 A) / rms souměrných ampér (pro typy A) / rms souměrných ampér (pro typy 420 A); vybavovací proud je 120 % FLA. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14. RFN200 RFN420 Příslušenství strana -8 Rozměry strana 2-4 a -10 strana -11 strany -12 a 1-7

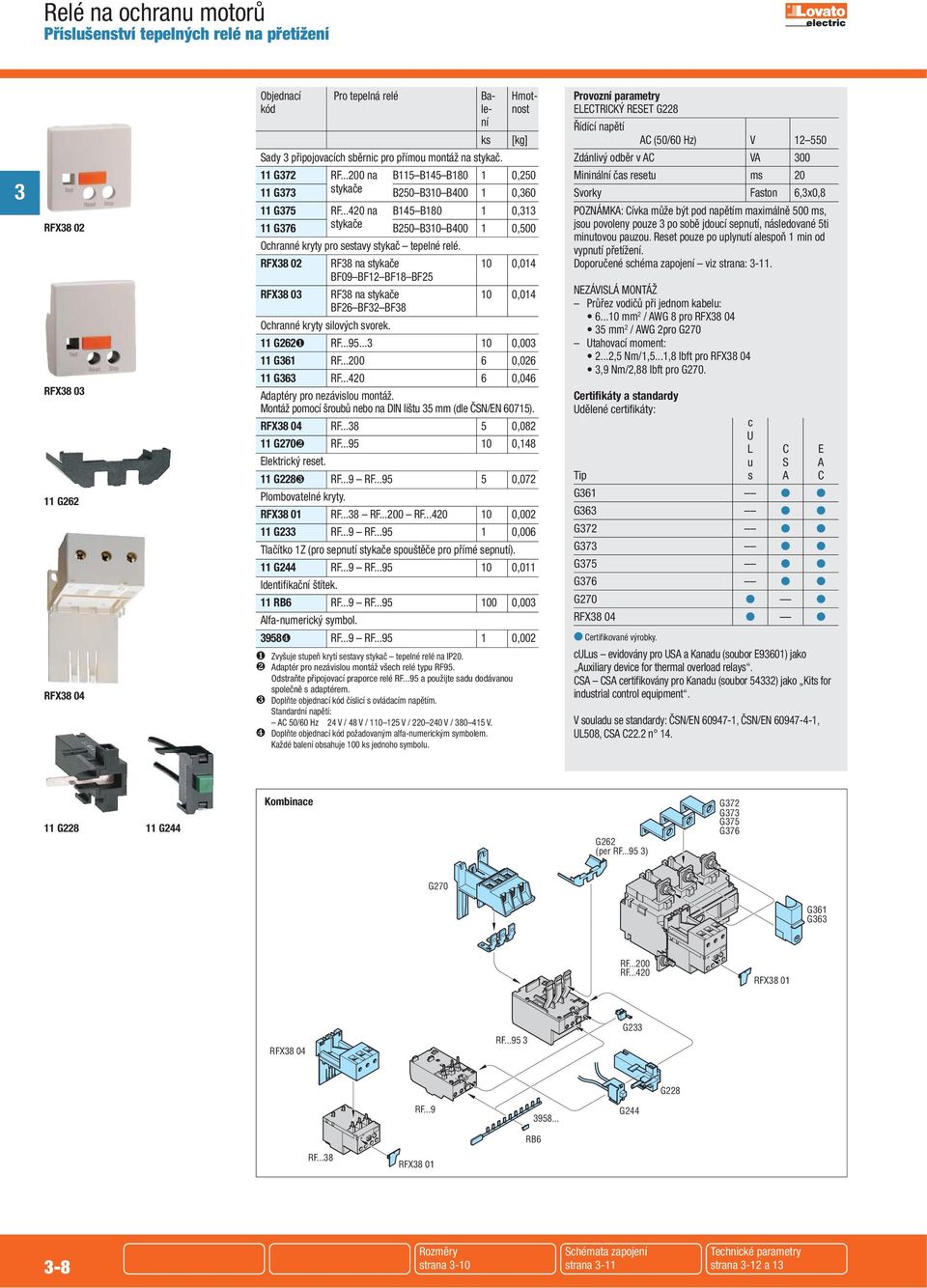

9 Příslušenství tepelných relé na přetížení RFX8 02 RFX G262 RFX8 04 Objednací Pro tepelná relé Ba- Hmotkód le- nost ní ks [kg] Sady připojovacích sběrnic pro přímou montáž na stykač. 11 G72 RF na B115 B145 B , G7 stykače B250 B10 B ,60 11 G75 RF na B145 B ,1 11 G76 stykače B250 B10 B ,500 Ochranné kryty pro sestavy stykač tepelné relé. RFX8 02 RF8 na stykače 10 0,014 BF09 BF12 BF18 BF25 RFX8 0 RF8 na stykače 10 0,014 BF26 BF2 BF8 Ochranné kryty silových svorek. 11 G262❶ RF ,00 11 G61 RF , G6 RF ,046 Adaptéry pro nezávislou montáž. Montáž pomocí šroubů nebo na DIN lištu 5 mm (dle ČSN/EN 60715). RFX8 04 RF , G270❷ RF ,148 Elektrický reset. 11 G228❸ RF...9 RF ,072 Plombovatelné kryty. RFX8 01 RF...8 RF RF , G2 RF...9 RF ,006 Tlačítko 1Z (pro sepnutí stykače spouštěče pro přímé sepnutí). 11 G244 RF...9 RF ,011 Identifikační štítek. 11 RB6 RF...9 RF ,00 Alfa-numerický symbol. 958❹ RF...9 RF ,002 ❶ Zvyšuje stupeň krytí sestavy stykač tepelné relé na IP20. ❷ Adaptér pro nezávislou montáž všech relé typu RF95. Odstraňte připojovací praporce relé RF...95 a použijte sadu dodávanou společně s adaptérem. ❸ Doplňte objednací kód číslicí s ovládacím napětím. Standardní napětí: AC 50/60 Hz 24 V / 48 V / V / V / V. ❹ Doplňte objednací kód požadovaným alfa-numerickým symbolem. Každé balení obsahuje 100 ks jednoho symbolu. Provozní parametry ELECTRICKÝ RESET G228 Řídící napětí AC (50/60 Hz) V Zdánlivý odběr v AC VA 00 Mininální čas resetu ms 20 Svorky Faston 6,x0,8 POZNÁMKA: Cívka může být pod napětím maximálně 500 ms, jsou povoleny pouze po sobě jdoucí sepnutí, následované 5ti minutovou pauzou. Reset pouze po uplynutí alespoň 1 min od vypnutí přetížení. Doporučené schéma zapojení viz strana: -11. NEZÁVISLÁ MONTÁŽ Průřez vodičů při jednom kabelu: mm 2 / AWG 8 pro RFX mm 2 / AWG 2pro G270 Utahovací moment: 2...2,5 Nm/1,5...1,8 lbft pro RFX8 04,9 Nm/2,88 lbft pro G270. Certifikáty a standardy Udělené certifikáty: c U L C E u S A Tip s A C G61 G6 G72 G7 G75 G76 G270 RFX8 04 Certifikované výrobky. culus evidovány pro USA a Kanadu (soubor E9601) jako Auxiliary device for thermal overload relays. CSA CSA certifikovány pro Kanadu (soubor 542) jako Kits for industrial control equipment. V souladu se standardy: ČSN/EN , ČSN/EN , UL508, CSA C22.2 n G G244 Kombinace G262 (per RF...95 ) G72 G7 G75 G76 G270 G61 G6 RF RF RFX8 01 RFX8 04 RF...95 G2 G228 RF...9 RB G244 RF...8 RFX Rozměry strana -10 strana -11 strana -12 a 1

10 Příslušenství tepelných relé na přetížení Elektronická relé Ochranné kryty pro sestavy stykač tepelné relé BF09-BF25 BF26-BF8 RFX8 02 RFX8 0 RF...8 RF...8 Termistorová ochranná relé 1 DRPT... Objednací Jmenovité napájecí Ba- Hmotkód napětí le- nost ní [V] ks [kg] DC napájení, montáž na DIN lištu 5 mm (dle ČSN/EN 60715). 1 DRPTC V DC❶ 1 0,269 AC napájení, montáž na DIN lištu 5 mm (dle ČSN/EN 60715). 1 DRPT V AC 1 0,269 1 DRPT V AC 1 0,269 1 DRPT V AC 1 0,269 PŘÍSLUŠENSTVÍ Objednací Jmenovité napájecí Ba- Hmotkód napětí le- nost ní ks [kg] 1 CE106 Adaptér pro upevnění 10 0,008 relé DRPT na montážní desku pomocí šroubů ❶ Vnitřní obvody relé nejsou galvanicky odděleny od napájení. Obecná charakteristika Elektronická relé DRPT jsou určená k tepelné ochraně motorů, které jsou vybaveny termistorovými PTC čidly ve vinutí motoru. Maximální počet připojených čidel je omezen součtem jejich odporu (při jejich seriovém zapojení), který nesmí přesáhnout 1,5 kω při teplotě 25 C. Činnost relé DRPT je zabezpečena proti poruše (k vybavení relé dojde i v případě odpojení čidel, či ztráty napájecího napětí). Reset je ruční nebo automatický. Provozní parametry Napájecí obvod Jmenovitý kmitočet: Hz (pouze pro AC napájení) Pracovní meze: 0,85 1,1 Us Maximální ztrátový výkon: 2,5 W Připojení: trvalé. Měřicí obvod Typ připojitelného PTC čidla: Dle DIN Celkový odpor PTC čidla při 25 C: 1,5 kω Odpor PTC čidla pro vybavení: 2,7,1 kω. Odpor PTC čidla pro automatický reset: 1,5 1,8 kω Napětí na svorkách PTC čidla: 2,5 VDC. Dálkový reset Řízení: Rozepnutím vypínacího kontaktu Napětí na kontaktu: 5 VDC Proudová spotřeba: cca 1 ma. Výstupní relé Uspořádání: 1 relé s 2P kontakty Jmenovité provozní napětí Ue: 250 V AC Smluvený tepelný proud Ith: 5 A Označení dle ČSN/EN : B00 Mechanická životnost: 50x10 6 cyklů Elektrická životnost (pro jm. zátěž): 2x10 5 cyklů. Indikace Zelená LED dioda: Zapnuto (ON) Červená LED dioda: Vybavení výstupního relé (TRIP) Připojení Průřez vodičů 2x1,5 mm 2 s koncovkou (max.) Utahovací moment: 0,8 1,2 Nm. Podmínky okolního prostředí Provozní teplota: C Skladovací teplota: C. Kryt Montáž na DIN lištu 5 mm (dle ČSN/EN 60715) Montáž pomocí šroubů s použitím adaptéru CE106 Stupeň krytí Kryt: IP40 Svorky: IP20. Certifikáty a standardy Udělené certifikáty: EAC. V souladu se standardy: ČSN/EN Rozměry strana -10 strana -11-9

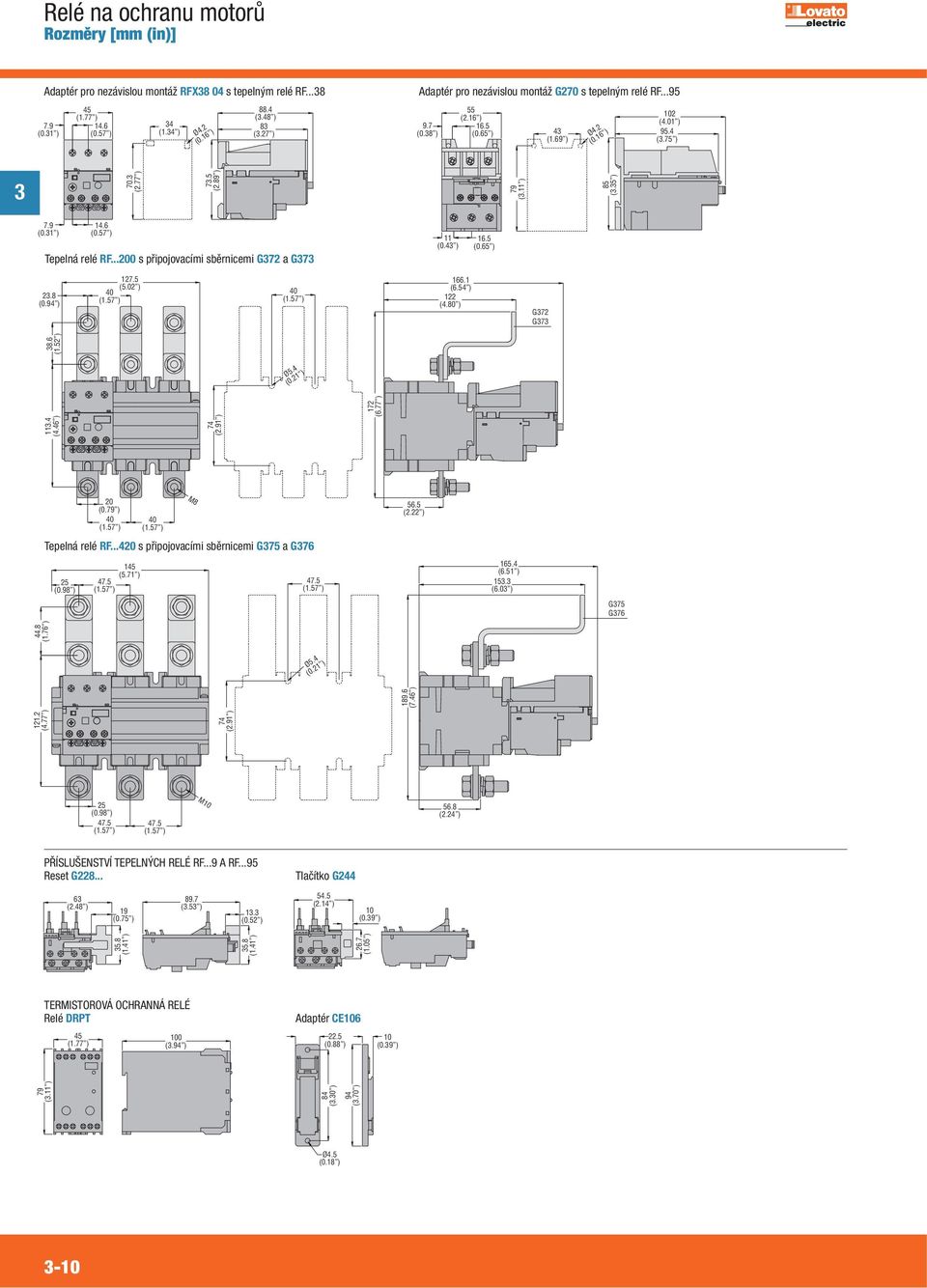

11 Rozměry [mm (in)] Adaptér pro nezávislou montáž RFX8 04 s tepelným relé RF (0.1 ) 45 (1.77 ) 14.6 (0.57 ) 4 (1.4 ) Ø4.2 (0.16 ) 88.4 (.48 ) 8 (.27 ) Adaptér pro nezávislou montáž G270 s tepelným relé RF (0.8 ) 55 (2.16 ) 16.5 (0.65 ) 4 (1.69 ) Ø4.2 (0.16 ) 102 (4.01 ) 95.4 (.75 ) 70. (2.77 ) 7.5 (2.89 ) 79 (.11 ) 85 (.5 ) 7.9 (0.1 ) 14.6 (0.57 ) Tepelná relé RF s připojovacími sběrnicemi G72 a G7 11 (0.4 ) 16.5 (0.65 ) 2.8 (0.94 ) (5.02 ) 40 (1.57 ) 40 (1.57 ) (6.54 ) 122 (4.80 ) G72 G (4.46 ) 172 (6.77 ) 8.6 (1.52 ) Ø5.4 (0.21 ) 74 (2.91 ) 20 (0.79 ) 40 (1.57 ) 40 (1.57 ) M (2.22 ) Tepelná relé RF s připojovacími sběrnicemi G75 a G76 25 (0.98 ) 145 (5.71 ) 47.5 (1.57 ) 47.5 (1.57 ) (6.51 ) 15. (6.0 ) G75 G76 Ø5.4 (0.21 ) (4.77 ) 74 (2.91 ) (7.46 ) 44.8 (1.76 ) 25 (0.98 ) 47.5 (1.57 ) 47.5 (1.57 ) M (2.24 ) PŘÍSLUŠENSTVÍ TEPELNÝCH RELÉ RF...9 A RF...95 Reset G Tlačítko G244 6 (2.48 ) 19 (0.75 ) 89.7 (.5 ) 1. (0.52 ) 54.5 (2.14 ) 10 (0.9 ) 5.8 (1.41 ) 5.8 (1.41 ) 26.7 (1.05 ) TERMISTOROVÁ OCHRANNÁ RELÉ Relé DRPT 45 (1.77 ) 100 (.94 ) Adaptér CE (0.88 ) 10 (0.9 ) 79 (.11 ) 84 (.0 ) 94 (.70 ) Ø4.5 (0.18 ) -10

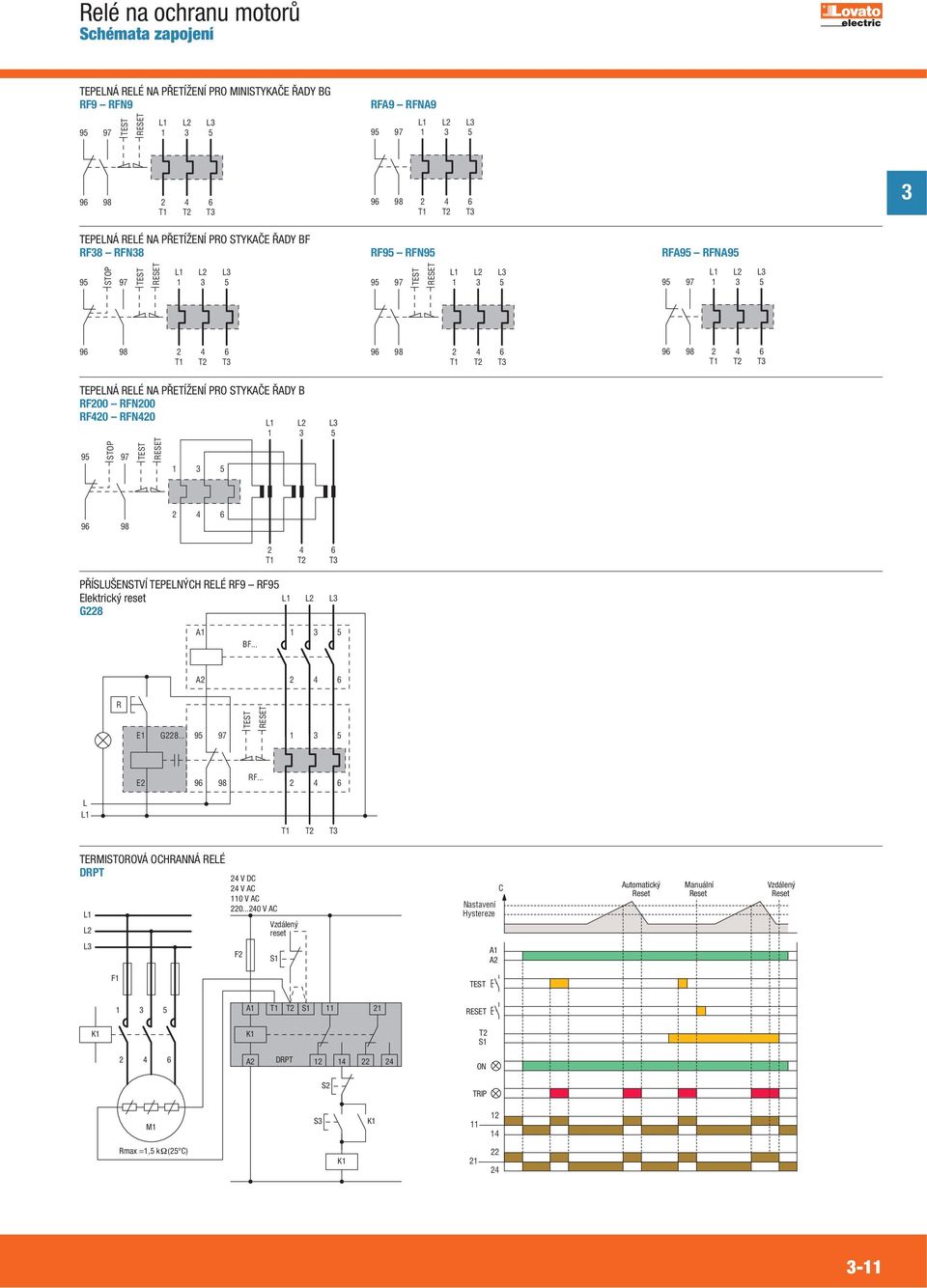

12 TEPELNÁ RELÉ NA PŘETÍŽENÍ PRO MINISTYKAČE ŘADY BG RF9 RFN TEST RESET L1 L2 L 1 5 RFA9 RFNA9 95 L1 L2 L T1 T2 T T1 T2 T TEPELNÁ RELÉ NA PŘETÍŽENÍ PRO STYKAČE ŘADY BF RF8 RFN8 RF95 RFN95 RFA95 RFNA95 95 STOP 97 TEST RESET L1 L2 L TEST RESET L1 L2 L L1 L2 L T1 T2 T T1 T2 T T1 T2 T TEPELNÁ RELÉ NA PŘETÍŽENÍ PRO STYKAČE ŘADY B RF200 RFN200 RF420 RFN STOP 97 TEST RESET 1 5 L1 L2 L PŘÍSLUŠENSTVÍ TEPELNÝCH RELÉ RF9 RF95 Elektrický reset G T1 T2 T L1 L2 L A1 1 BF... 5 A R TEST RESET E1 G E RF L L1 T1 T2 T TERMISTOROVÁ OCHRANNÁ RELÉ DRPT L1 L2 L 24 V DC 24 V AC 110 V AC V AC F2 Vzdálený reset S1 Nastavení Hystereze A1 A2 C Automatický Reset Manuální Reset Vzdálený Reset F1 TEST 1 5 A1 T1 T2 S RESET K1 K1 T2 S A2 DRPT ON S2 TRIP M1 S K Rmax =1,5 k (25 C) K

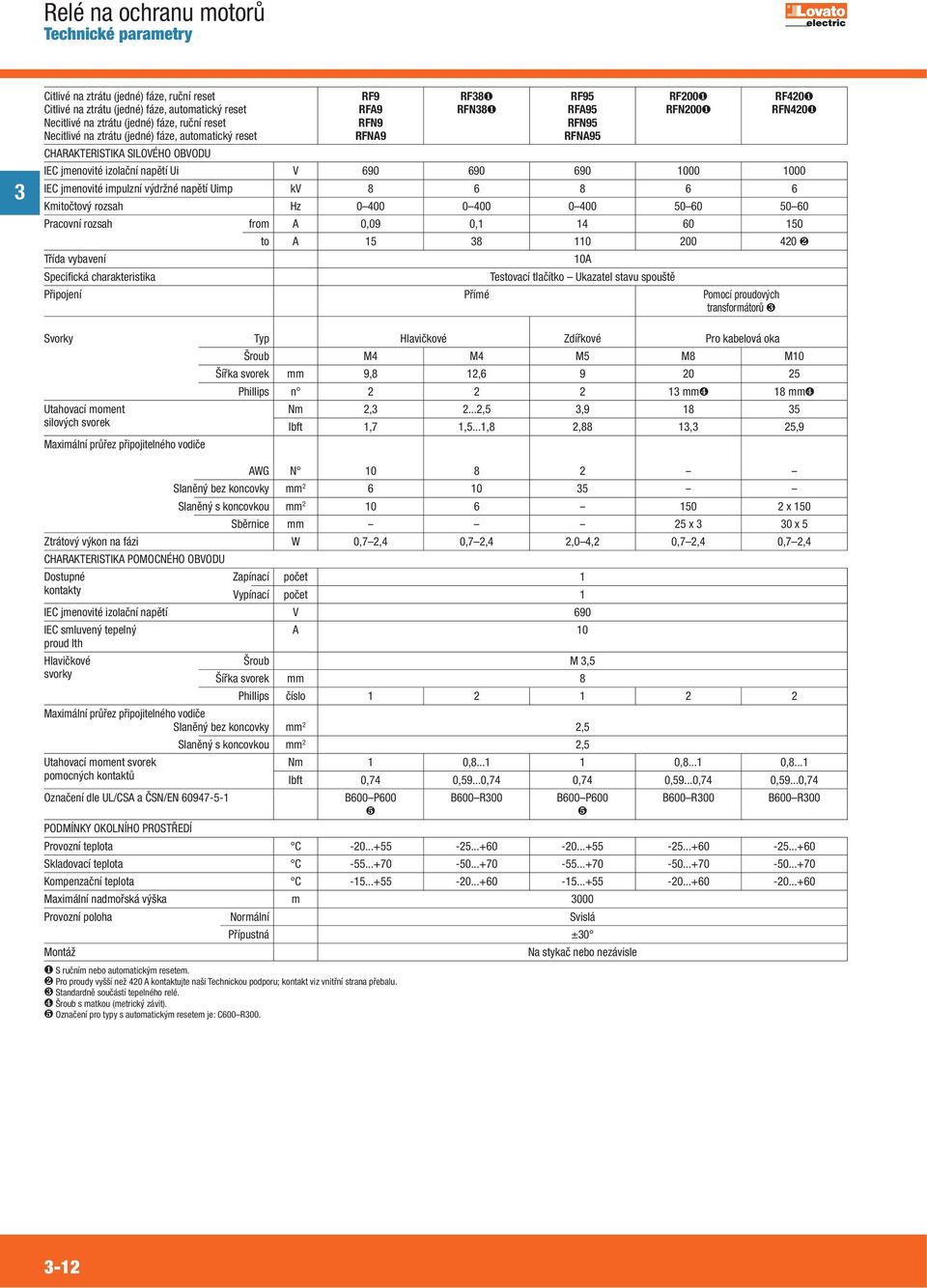

13 Citlivé na ztrátu (jedné) fáze, ruční reset RF9 RF8❶ RF95 RF200❶ RF420❶ Citlivé na ztrátu (jedné) fáze, automatický reset RFA9 RFN8❶ RFA95 RFN200❶ RFN420❶ Necitlivé na ztrátu (jedné) fáze, ruční reset RFN9 RFN95 Necitlivé na ztrátu (jedné) fáze, automatický reset RFNA9 RFNA95 CHARAKTERISTIKA SILOVÉHO OBVODU IEC jmenovité izolační napětí Ui V IEC jmenovité impulzní výdržné napětí Uimp kv Kmitočtový rozsah Hz Pracovní rozsah from A 0,09 0, to A ❷ Třída vybavení 10A Specifická charakteristika Testovací tlačítko Ukazatel stavu spouště Připojení Přímé Pomocí proudových transformátorů ❸ Svorky Typ Hlavičkové Zdířkové Pro kabelová oka Šroub M4 M4 M5 M8 M10 Šířka svorek mm 9,8 12, Phillips n mm❹ 18 mm❹ Utahovací moment Nm 2, 2...2,5, silových svorek lbft 1,7 1,5...1,8 2,88 1, 25,9 Maximální průřez připojitelného vodiče AWG N Slaněný bez koncovky mm Slaněný s koncovkou mm x 150 Sběrnice mm x 0 x 5 Ztrátový výkon na fázi W 0,7 2,4 0,7 2,4 2,0 4,2 0,7 2,4 0,7 2,4 CHARAKTERISTIKA POMOCNÉHO OBVODU Dostupné Zapínací počet 1 kontakty Vypínací počet 1 IEC jmenovité izolační napětí V 690 IEC smluvený tepelný A 10 proud Ith Hlavičkové Šroub M,5 svorky Šířka svorek mm 8 Phillips číslo Maximální průřez připojitelného vodiče Slaněný bez koncovky mm 2 2,5 Slaněný s koncovkou mm 2 2,5 Utahovací moment svorek Nm 1 0, , ,8...1 pomocných kontaktů lbft 0,74 0,59...0,74 0,74 0,59...0,74 0,59...0,74 Označení dle UL/CSA a ČSN/EN B600 P600 B600 R00 B600 P600 B600 R00 B600 R00 ❺ ❺ PODMÍNKY OKOLNÍHO PROSTŘEDÍ Provozní teplota C Skladovací teplota C Kompenzační teplota C Maximální nadmořská výška m 000 Provozní poloha Normální Svislá Přípustná ±0 Montáž Na stykač nebo nezávisle ❶ S ručním nebo automatickým resetem. ❷ Pro proudy vyšší než 420 A kontaktujte naši Technickou podporu; kontakt viz vnitřní strana přebalu. ❸ Standardně součástí tepelného relé. ❹ Šroub s matkou (metrický závit). ❺ Označení pro typy s automatickým resetem je: C600 R

14 VYPÍNACÍ CHARAKTERISTIKY TEPELNÝCH RELÉ NA PŘETÍŽENÍ RF. (PRŮMĚRNÉ ČASY) Třífázový vyvážený provoz RF9 RF8 RF95 RFA9 RFN8 RFA95 RFN9 RFN95 RFNA9 RFNA95 Vypínací cas ˇ [s] h Dvoufázový provoz (ztráta jedné fáze) RF9 RF8 RF95 RFA9 RFA95 Vypínací cas ˇ [s] h 1 h 1 h 0 min 0 min min min 5 min 5 min 2 min min min CHLADNÝ 1 min CHLADNÝ 10 HORKÝ 10 HORKÝ 1 1,05 1,2 1, x Ie [A] 1 1,15 1, x Ie [A] 1 10 RF200 RFN200 RF420 RFN420 RF200 RF420 Vypínací cas ˇ [s] h Vypínací cas ˇ [s] h 1 h 1 h 0 min 0 min min 10 min 5 min 5 min 2 min min 100 CHLADNÝ 1 min 1 min CHLADNÝ 10 HORKÝ 10 HORKÝ 1 1,05 1,2 1, x Ie [A] ,15 1, x Ie [A] 1 10 Vypínací čas může mít odchylku ±20 % z výše uvedených průměrných hodnot. -1

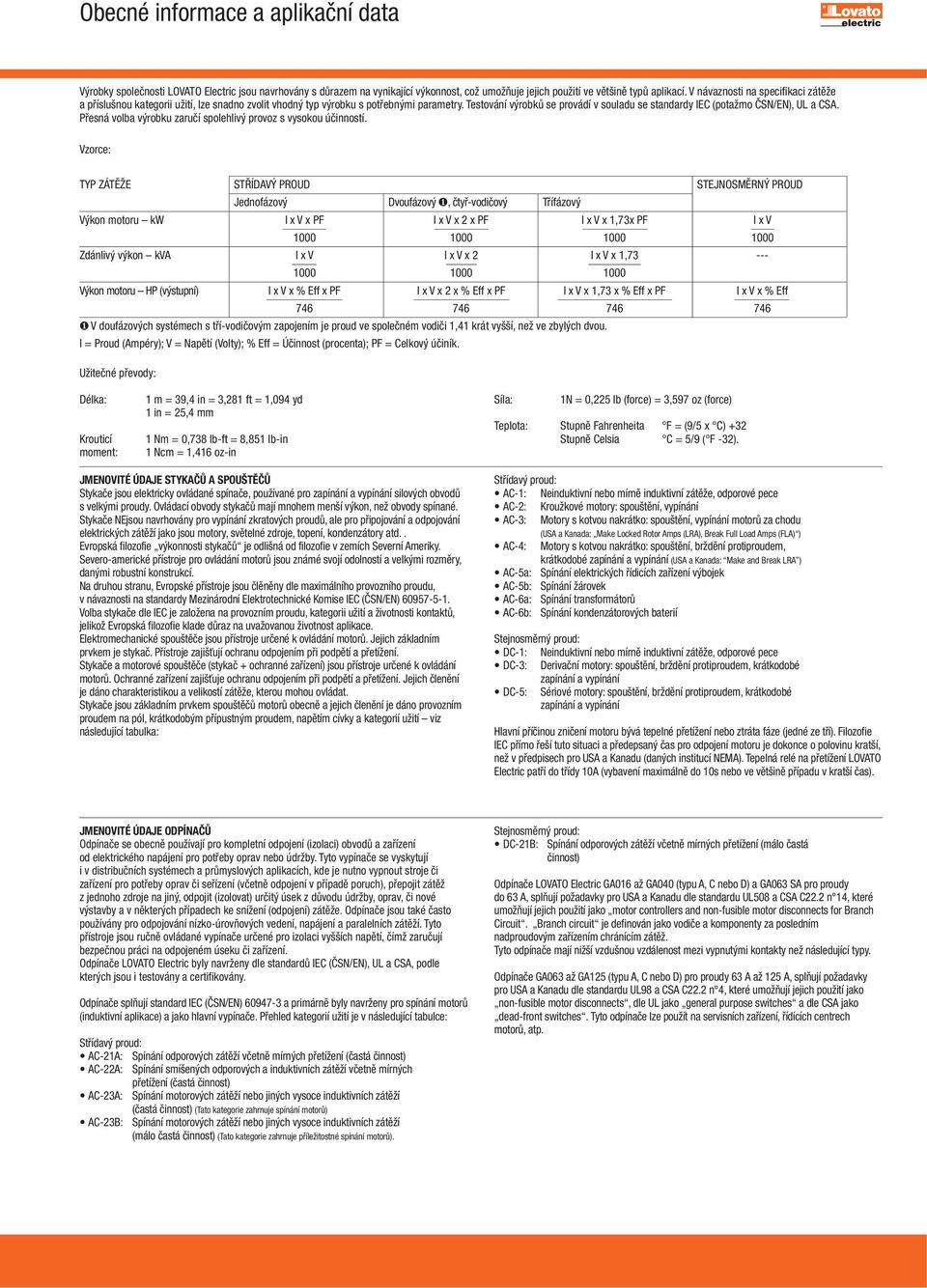

15 Obecné informace a aplikační data Výrobky společnosti LOVATO Electric jsou navrhovány s důrazem na vynikající výkonnost, což umožňuje jejich použití ve většině typů aplikací. V návaznosti na specifikaci zátěže a příslušnou kategorii užití, lze snadno zvolit vhodný typ výrobku s potřebnými parametry. Testování výrobků se provádí v souladu se standardy IEC (potažmo ČSN/EN), UL a CSA. Přesná volba výrobku zaručí spolehlivý provoz s vysokou účinností. Vzorce: TYP ZÁTĚŽE STŘÍDAVÝ PROUD STEJNOSMĚRNÝ PROUD Jednofázový Dvoufázový ❶, čtyř-vodičový Třífázový Výkon motoru kw I x V x PF I x V x 2 x PF I x V x 1,7x PF I x V Zdánlivý výkon kva I x V I x V x 2 I x V x 1, Výkon motoru HP (výstupní) I x V x % Eff x PF I x V x 2 x % Eff x PF I x V x 1,7 x % Eff x PF I x V x % Eff ❶ V doufázových systémech s tří-vodičovým zapojením je proud ve společném vodiči 1,41 krát vyšší, než ve zbylých dvou. I = Proud (Ampéry); V = Napětí (Volty); % Eff = Účinnost (procenta); PF = Celkový účiník. Užitečné převody: Délka: Krouticí moment: 1 m = 9,4 in =,281 ft = 1,094 yd 1 in = 25,4 mm 1 Nm = 0,78 lb-ft = 8,851 lb-in 1 Ncm = 1,416 oz-in Síla: 1N = 0,225 lb (force) =,597 oz (force) Teplota: Stupně Fahrenheita F = (9/5 x C) +2 Stupně Celsia C = 5/9 ( F -2). JMENOVITÉ ÚDAJE STYKAČŮ A SPOUŠTĚČŮ Stykače jsou elektricky ovládané spínače, používané pro zapínání a vypínání silových obvodů s velkými proudy. Ovládací obvody stykačů mají mnohem menší výkon, než obvody spínané. Stykače NEjsou navrhovány pro vypínání zkratových proudů, ale pro připojování a odpojování elektrických zátěží jako jsou motory, světelné zdroje, topení, kondenzátory atd.. Evropská filozofie výkonnosti stykačů je odlišná od filozofie v zemích Severní Ameriky. Severo-americké přístroje pro ovládání motorů jsou známé svojí odolností a velkými rozměry, danými robustní konstrukcí. Na druhou stranu, Evropské přístroje jsou člěněny dle maximálního provozního proudu, v návaznosti na standardy Mezinárodní Elektrotechnické Komise IEC (ČSN/EN) Volba stykače dle IEC je založena na provozním proudu, kategorii užití a životnosti kontaktů, jelikož Evropská filozofie klade důraz na uvažovanou životnost aplikace. Elektromechanické spouštěče jsou přístroje určené k ovládání motorů. Jejich základním prvkem je stykač. Přístroje zajišťují ochranu odpojením při podpětí a přetížení. Stykače a motorové spouštěče (stykač + ochranné zařízení) jsou přístroje určené k ovládání motorů. Ochranné zařízení zajišťuje ochranu odpojením při podpětí a přetížení. Jejich členění je dáno charakteristikou a velikostí zátěže, kterou mohou ovládat. Stykače jsou základním prvkem spouštěčů motorů obecně a jejich členění je dáno provozním proudem na pól, krátkodobým přípustným proudem, napětím cívky a kategorií užití viz následující tabulka: Střídavý proud: AC-1: Neinduktivní nebo mírně induktivní zátěže, odporové pece AC-2: Kroužkové motory: spouštění, vypínání AC-: Motory s kotvou nakrátko: spouštění, vypínání motorů za chodu (USA a Kanada: Make Locked Rotor Amps (LRA), Break Full Load Amps (FLA) ) AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání (USA a Kanada: Make and Break LRA ) AC-5a: Spínání elektrických řídicích zařízení výbojek AC-5b: Spínání žárovek AC-6a: Spínání transformátorů AC-6b: Spínání kondenzátorových baterií Stejnosměrný proud: DC-1: Neinduktivní nebo mírně induktivní zátěže, odporové pece DC-: Derivační motory: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání DC-5: Sériové motory: spouštění, brždění protiproudem, krátkodobé zapínání a vypínání Hlavní příčinou zničení motoru bývá tepelné přetížení nebo ztráta fáze (jedné ze tří). Filozofie IEC přímo řeší tuto situaci a předepsaný čas pro odpojení motoru je dokonce o polovinu kratší, než v předpisech pro USA a Kanadu (daných institucí NEMA). Tepelná relé na přetížení LOVATO Electric patří do třídy 10A (vybavení maximálně do 10s nebo ve většině případu v kratší čas). JMENOVITÉ ÚDAJE ODPÍNAČŮ Odpínače se obecně používají pro kompletní odpojení (izolaci) obvodů a zařízení od elektrického napájení pro potřeby oprav nebo údržby. Tyto vypínače se vyskytují i v distribučních systémech a průmyslových aplikacích, kde je nutno vypnout stroje či zařízení pro potřeby oprav či seřízení (včetně odpojení v případě poruch), přepojit zátěž z jednoho zdroje na jiný, odpojit (izolovat) určitý úsek z důvodu údržby, oprav, či nové výstavby a v některých případech ke snížení (odpojení) zátěže. Odpínače jsou také často používány pro odpojování nízko-úrovňových vedení, napájení a paralelních zátěží. Tyto přístroje jsou ručně ovládané vypínače určené pro izolaci vyšších napětí, čímž zaručují bezpečnou práci na odpojeném úseku či zařízení. Odpínače LOVATO Electric byly navrženy dle standardů IEC (ČSN/EN), UL a CSA, podle kterých jsou i testovány a certifikovány. Odpínače splňují standard IEC (ČSN/EN) a primárně byly navrženy pro spínání motorů (induktivní aplikace) a jako hlavní vypínače. Přehled kategorií užití je v následující tabulce: Střídavý proud: AC-21A: Spínání odporových zátěží včetně mírných přetížení (častá činnost) AC-22A: Spínání smíšených odporových a induktivních zátěží včetně mírných přetížení (častá činnost) AC-2A: Spínání motorových zátěží nebo jiných vysoce induktivních zátěží (častá činnost) (Tato kategorie zahrnuje spínání motorů) AC-2B: Spínání motorových zátěží nebo jiných vysoce induktivních zátěží (málo častá činnost) (Tato kategorie zahrnuje příležitostné spínání motorů). Stejnosměrný proud: DC-21B: Spínání odporových zátěží včetně mírných přetížení (málo častá činnost) Odpínače LOVATO Electric GA016 až GA040 (typu A, C nebo D) a GA06 SA pro proudy do 6 A, splňují požadavky pro USA a Kanadu dle standardu UL508 a CSA C22.2 n 14, které umožňují jejich použití jako motor controllers and non-fusible motor disconnects for Branch Circuit. Branch circuit je definován jako vodiče a komponenty za posledním nadproudovým zařízením chránícím zátěž. Tyto odpínače mají nižší vzdušnou vzdálenost mezi vypnutými kontakty než následující typy. Odpínače GA06 až GA125 (typu A, C nebo D) pro proudy 6 A až 125 A, splňují požadavky pro USA a Kanadu dle standardu UL98 a CSA C22.2 n 4, které umožňují jejich použití jako non-fusible motor disconnects, dle UL jako general purpose switches a dle CSA jako dead-front switches. Tyto odpínače lze použít na servisních zařízení, řídících centrech motorů, atp.

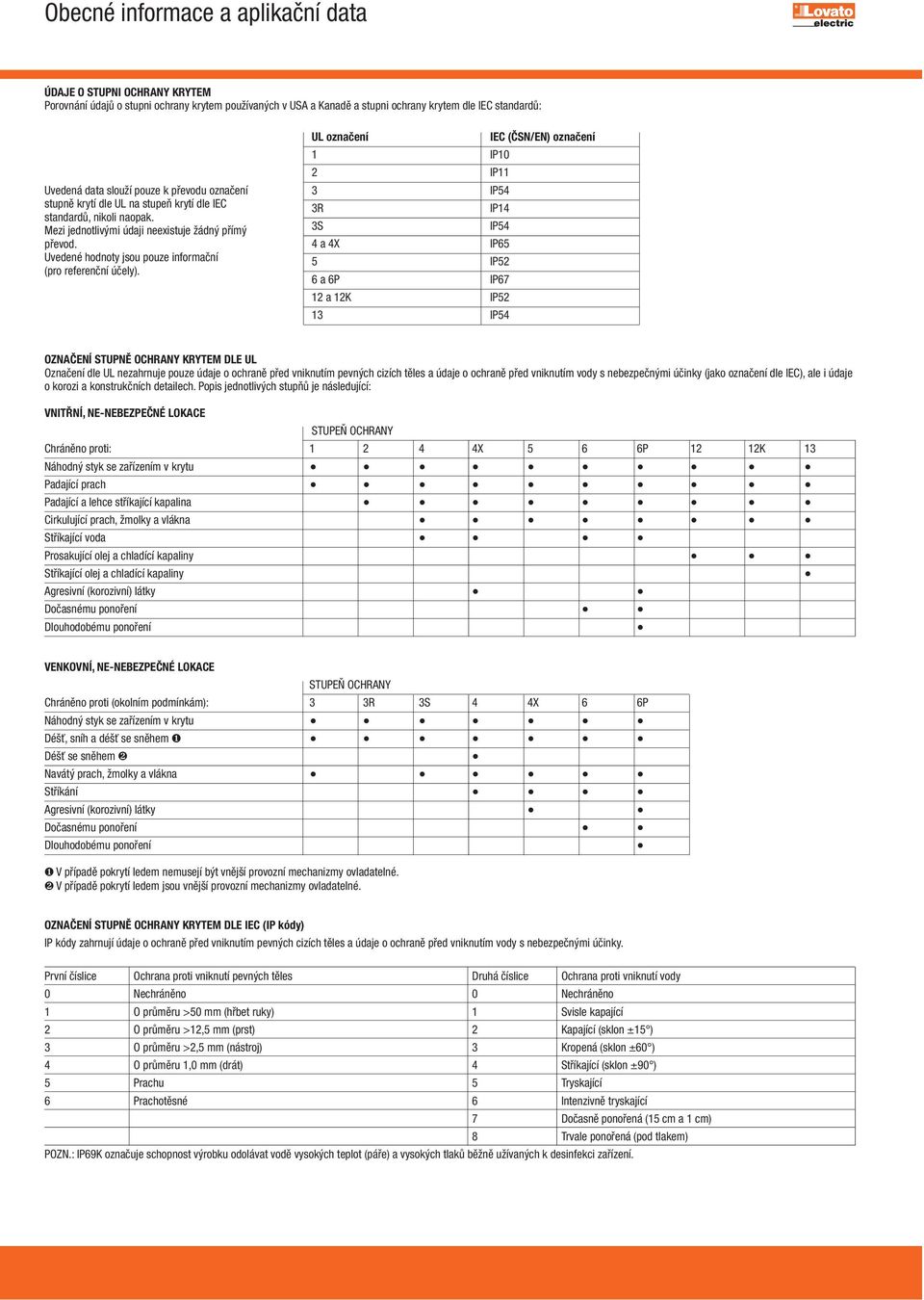

16 Obecné informace a aplikační data ÚDAJE O STUPNI OCHRANY KRYTEM Porovnání údajů o stupni ochrany krytem používaných v USA a Kanadě a stupni ochrany krytem dle IEC standardů: Uvedená data slouží pouze k převodu označení stupně krytí dle UL na stupeň krytí dle IEC standardů, nikoli naopak. Mezi jednotlivými údaji neexistuje žádný přímý převod. Uvedené hodnoty jsou pouze informační (pro referenční účely). UL označení IEC (ČSN/EN) označení 1 IP10 2 IP11 IP54 R IP14 S IP54 4 a 4X IP65 5 IP52 6 a 6P IP67 12 a 12K IP52 1 IP54 OZNAČENÍ STUPNĚ OCHRANY KRYTEM DLE UL Označení dle UL nezahrnuje pouze údaje o ochraně před vniknutím pevných cizích těles a údaje o ochraně před vniknutím vody s nebezpečnými účinky (jako označení dle IEC), ale i údaje o korozi a konstrukčních detailech. Popis jednotlivých stupňů je následující: VNITŘNÍ, NE-NEBEZPEČNÉ LOKACE STUPEŇ OCHRANY Chráněno proti: X 5 6 6P 12 12K 1 Náhodný styk se zařízením v krytu Padající prach Padající a lehce stříkající kapalina Cirkulující prach, žmolky a vlákna Stříkající voda Prosakující olej a chladící kapaliny Stříkající olej a chladící kapaliny Agresivní (korozivní) látky Dočasnému ponoření Dlouhodobému ponoření VENKOVNÍ, NE-NEBEZPEČNÉ LOKACE STUPEŇ OCHRANY Chráněno proti (okolním podmínkám): R S 4 4X 6 6P Náhodný styk se zařízením v krytu Déšť, sníh a déšť se sněhem ❶ Déšť se sněhem ❷ Navátý prach, žmolky a vlákna Stříkání Agresivní (korozivní) látky Dočasnému ponoření Dlouhodobému ponoření ❶ V případě pokrytí ledem nemusejí být vnější provozní mechanizmy ovladatelné. ❷ V případě pokrytí ledem jsou vnější provozní mechanizmy ovladatelné. OZNAČENÍ STUPNĚ OCHRANY KRYTEM DLE IEC (IP kódy) IP kódy zahrnují údaje o ochraně před vniknutím pevných cizích těles a údaje o ochraně před vniknutím vody s nebezpečnými účinky. První číslice Ochrana proti vniknutí pevných těles Druhá číslice Ochrana proti vniknutí vody 0 Nechráněno 0 Nechráněno 1 O průměru >50 mm (hřbet ruky) 1 Svisle kapající 2 O průměru >12,5 mm (prst) 2 Kapající (sklon ±15 ) O průměru >2,5 mm (nástroj) Kropená (sklon ±60 ) 4 O průměru 1,0 mm (drát) 4 Stříkající (sklon ±90 ) 5 Prachu 5 Tryskající 6 Prachotěsné 6 Intenzivně tryskající 7 Dočasně ponořená (15 cm a 1 cm) 8 Trvale ponořená (pod tlakem) POZN.: IP69K označuje schopnost výrobku odolávat vodě vysokých teplot (páře) a vysokých tlaků běžně užívaných k desinfekci zařízení.
