1 Ruční lineární snímač Hyperion 1300g Návod k použití

2

3 Jak začít: příprava snímače k provozu Před připojením zakoupeného snímače a kabelu vypněte počítač a opět zapněte až po řádném připojení. Připojení USB Připojení PS/2 2

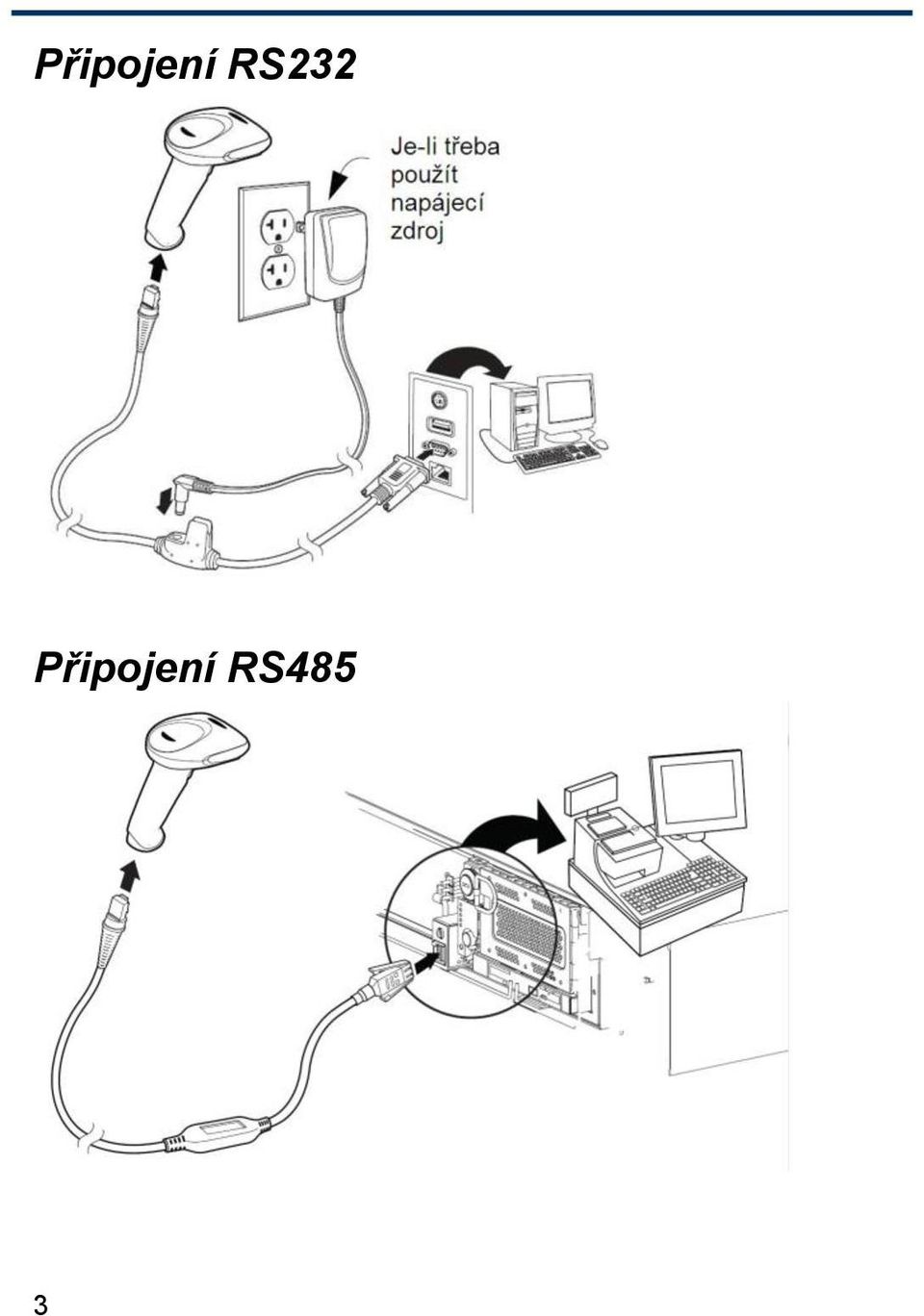

4 Připojení RS232 Připojení RS485 3

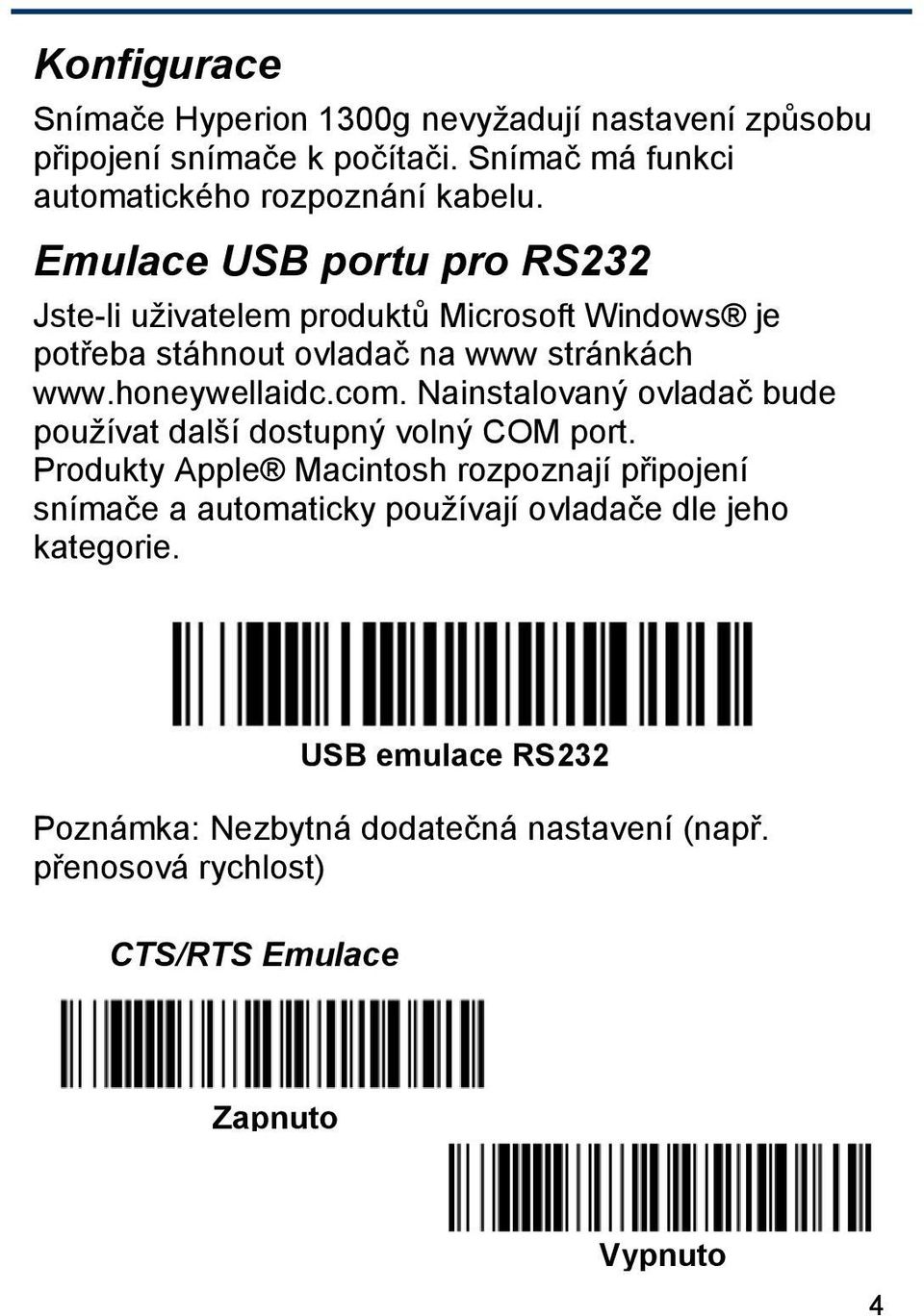

5 Konfigurace Snímače Hyperion 1300g nevyžadují nastavení způsobu připojení snímače k počítači. Snímač má funkci automatického rozpoznání kabelu. Emulace USB portu pro RS232 Jste-li uživatelem produktů Microsoft Windows je potřeba stáhnout ovladač na www stránkách Nainstalovaný ovladač bude používat další dostupný volný COM port. Produkty Apple Macintosh rozpoznají připojení snímače a automaticky používají ovladače dle jeho kategorie. USB emulace RS232 Poznámka: Nezbytná dodatečná nastavení (např. přenosová rychlost) CTS/RTS Emulace Zapnuto Vypnuto 4

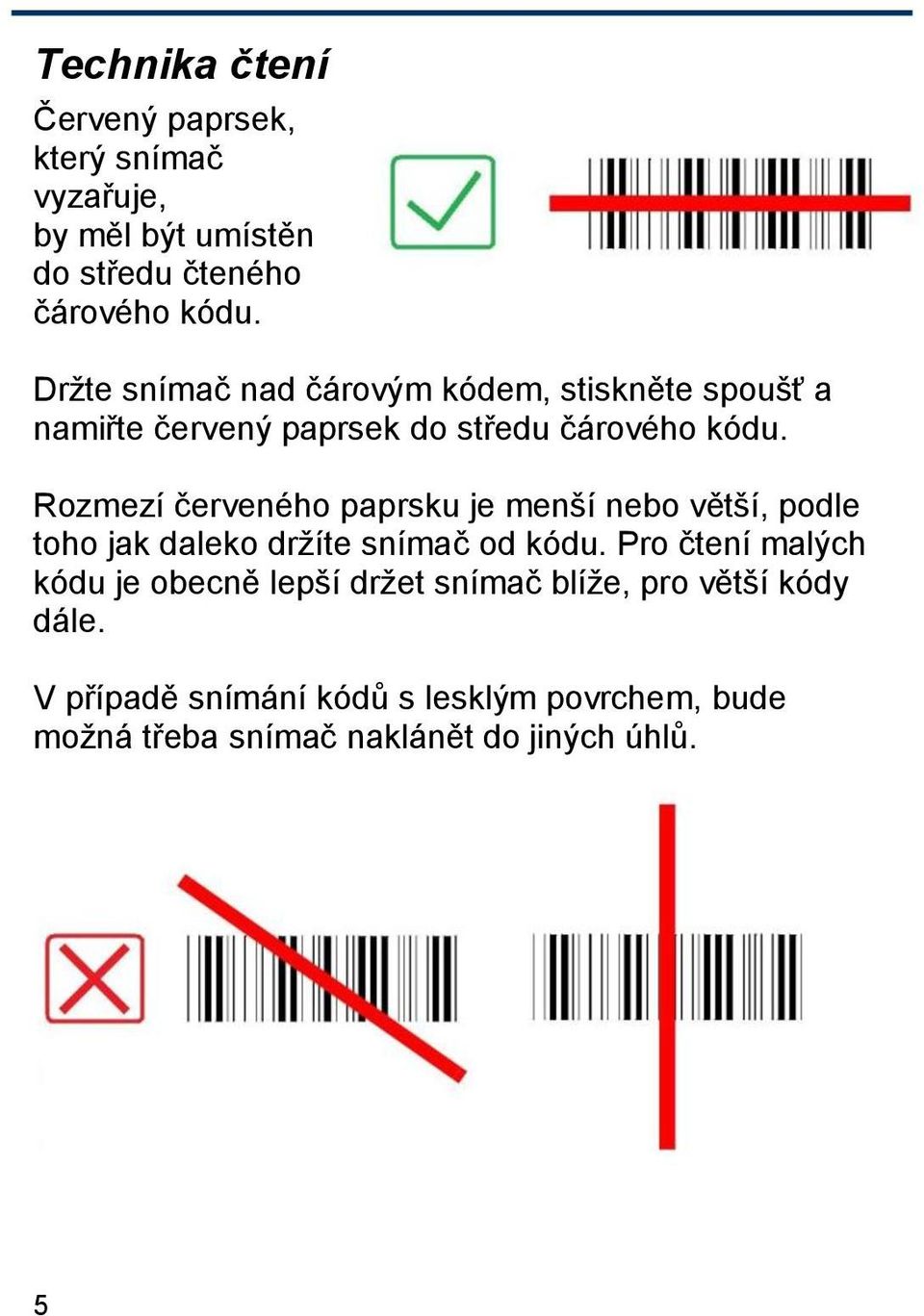

6 Technika čtení Červený paprsek, který snímač vyzařuje, by měl být umístěn do středu čteného čárového kódu. Držte snímač nad čárovým kódem, stiskněte spoušť a namiřte červený paprsek do středu čárového kódu. Rozmezí červeného paprsku je menší nebo větší, podle toho jak daleko držíte snímač od kódu. Pro čtení malých kódu je obecně lepší držet snímač blíže, pro větší kódy dále. V případě snímání kódů s lesklým povrchem, bude možná třeba snímač naklánět do jiných úhlů. 5

7 Standardní tovární nastavení Následující kód patří mezi standardní tovární nastavení. Základní nastavení Konfigurace klávesnice Nastavení snímače pro klávesnici Vaší země provedete postupným nasnímáním kódů Konfigurace klávesnice níže, numerických kódů ze stran a kódu pro uložení. Konfigurace klávesnice Kód země Snímat Kód země Snímat Belgie 1 Itálie 5 Dánsko 8 Norsko 9 Finsko 2 Španělsko 10 Francie 3 Švýcarsko 6 Německo/Rakousko 4 USA (výchozí nastavení) 0 Velká Británie 7 Česká republika 15 ČR QWERTY ČR QWERTZ Uložit Poznámka: Úplný seznam států najdete v kompletním uživatelském návodu (User s Guide), ke stažení na 6

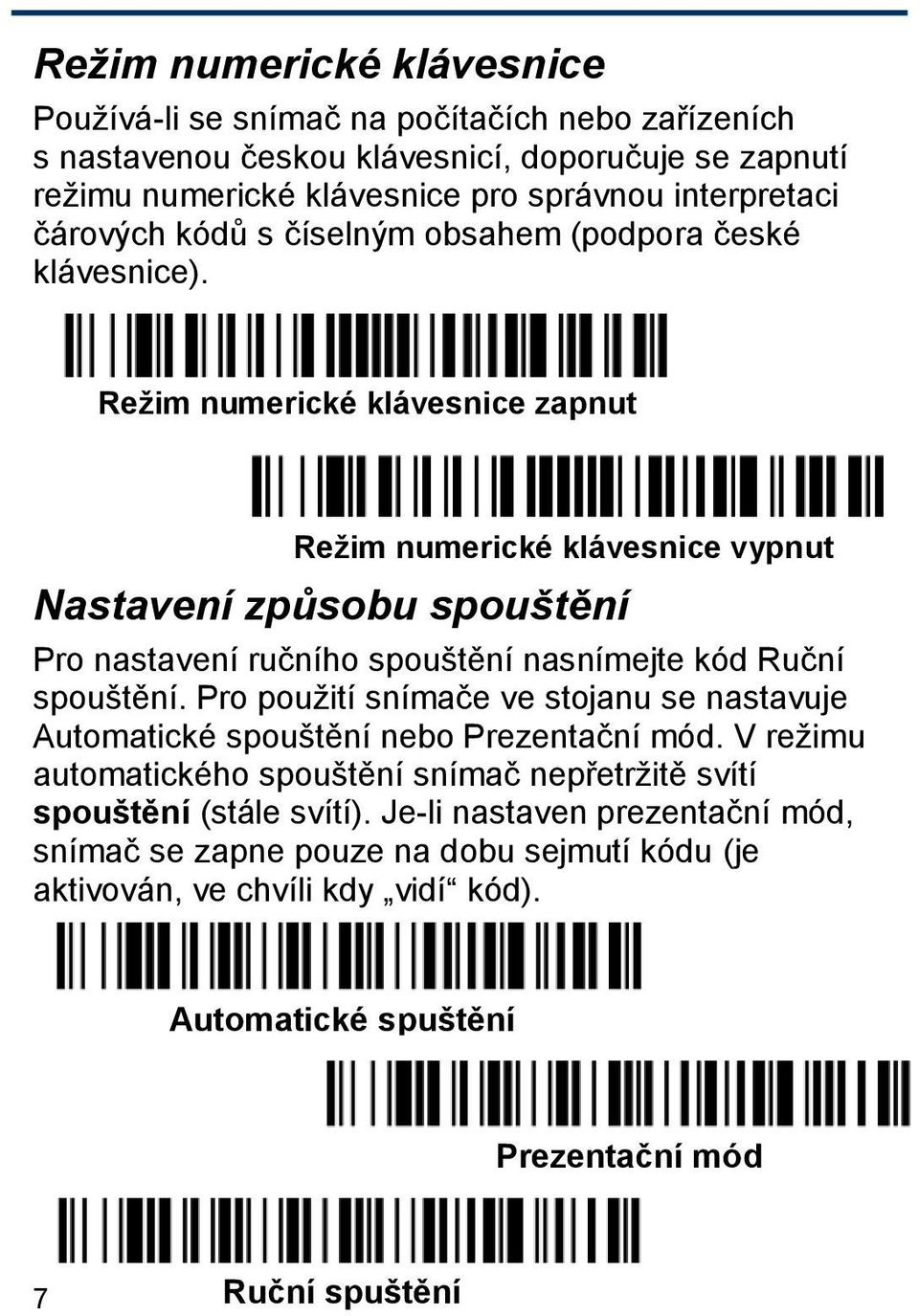

8 Režim numerické klávesnice Používá-li se snímač na počítačích nebo zařízeních s nastavenou českou klávesnicí, doporučuje se zapnutí režimu numerické klávesnice pro správnou interpretaci čárových kódů s číselným obsahem (podpora české klávesnice). Režim numerické klávesnice zapnut Režim numerické klávesnice vypnut Nastavení způsobu spouštění Pro nastavení ručního spouštění nasnímejte kód Ruční spouštění. Pro použití snímače ve stojanu se nastavuje Automatické spouštění nebo Prezentační mód. V režimu automatického spouštění snímač nepřetržitě svítí spouštění (stále svítí). Je-li nastaven prezentační mód, snímač se zapne pouze na dobu sejmutí kódu (je aktivován, ve chvíli kdy vidí kód). Automatické spuštění Prezentační mód 7 Ruční spuštění

9 Časová prodleva Tento kód nastavuje časový interval, za který muže snímač načíst stejný čárový kód znovu. Tato nastavení zamezí opakované načtení stejného kódu (použití zejména u pokladních systémů). Střední prodleva (750 ms) Přípona: Sufix Chcete-li po čárovém kódu přidat nový řádek, nasnímejte kód Přidat řádek jako příponu. Chcete-li přidat tabulátor po čárovém kódu, nasnímejte kód Přidat Tabulátor jako příponu. Pro vymazání všech nastavení sufix, nasnímejte kód Zrušení Sufixu. Přidat řádek jako příponu Přidat tabulátor jako příponu Zrušení sufixu 8

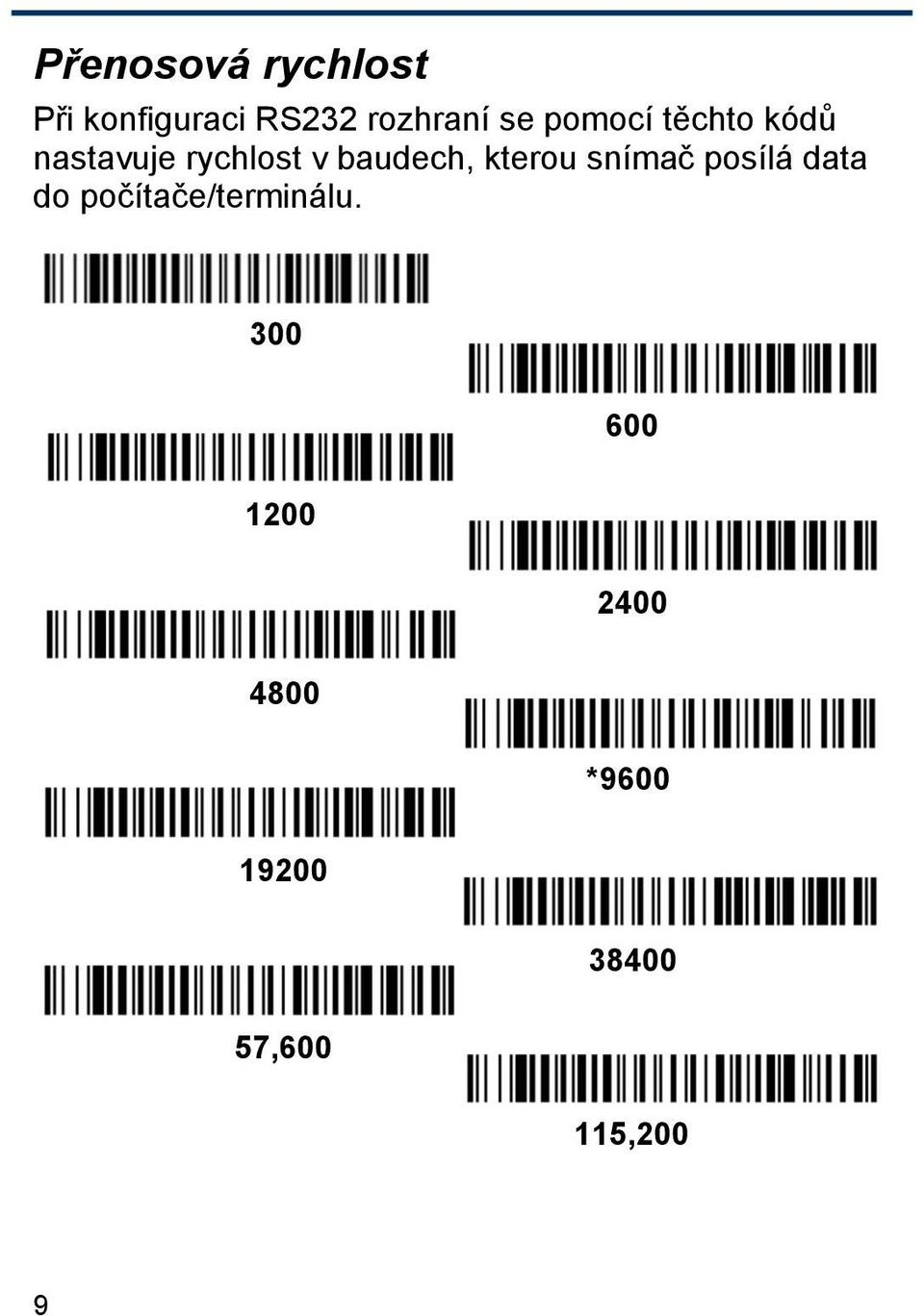

10 Přenosová rychlost Při konfiguraci RS232 rozhraní se pomocí těchto kódů nastavuje rychlost v baudech, kterou snímač posílá data do počítače/terminálu * , ,200 9

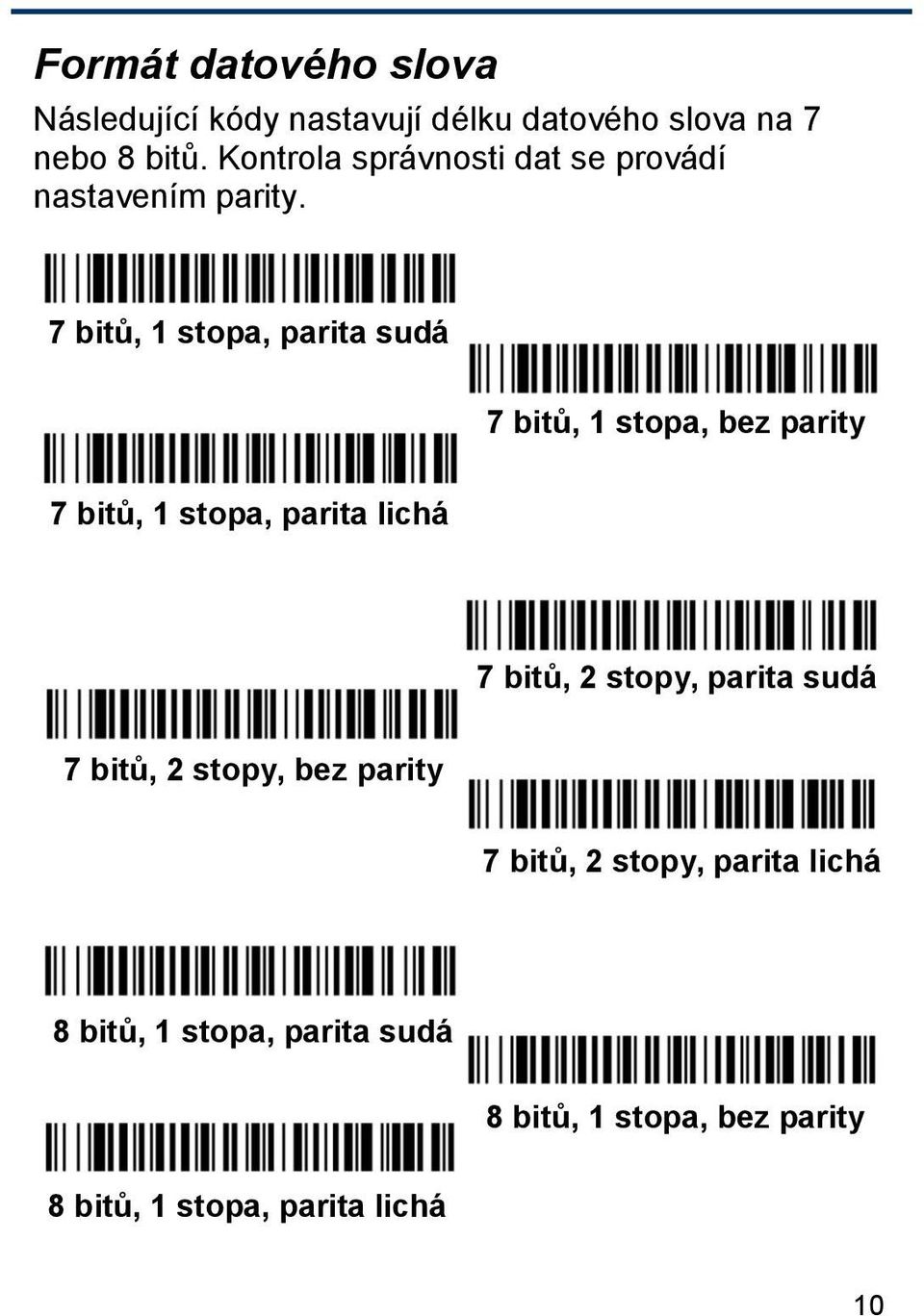

11 Formát datového slova Následující kódy nastavují délku datového slova na 7 nebo 8 bitů. Kontrola správnosti dat se provádí nastavením parity. 7 bitů, 1 stopa, parita sudá 7 bitů, 1 stopa, bez parity 7 bitů, 1 stopa, parita lichá 7 bitů, 2 stopy, parita sudá 7 bitů, 2 stopy, bez parity 7 bitů, 2 stopy, parita lichá 8 bitů, 1 stopa, parita sudá 8 bitů, 1 stopa, bez parity 8 bitů, 1 stopa, parita lichá 10

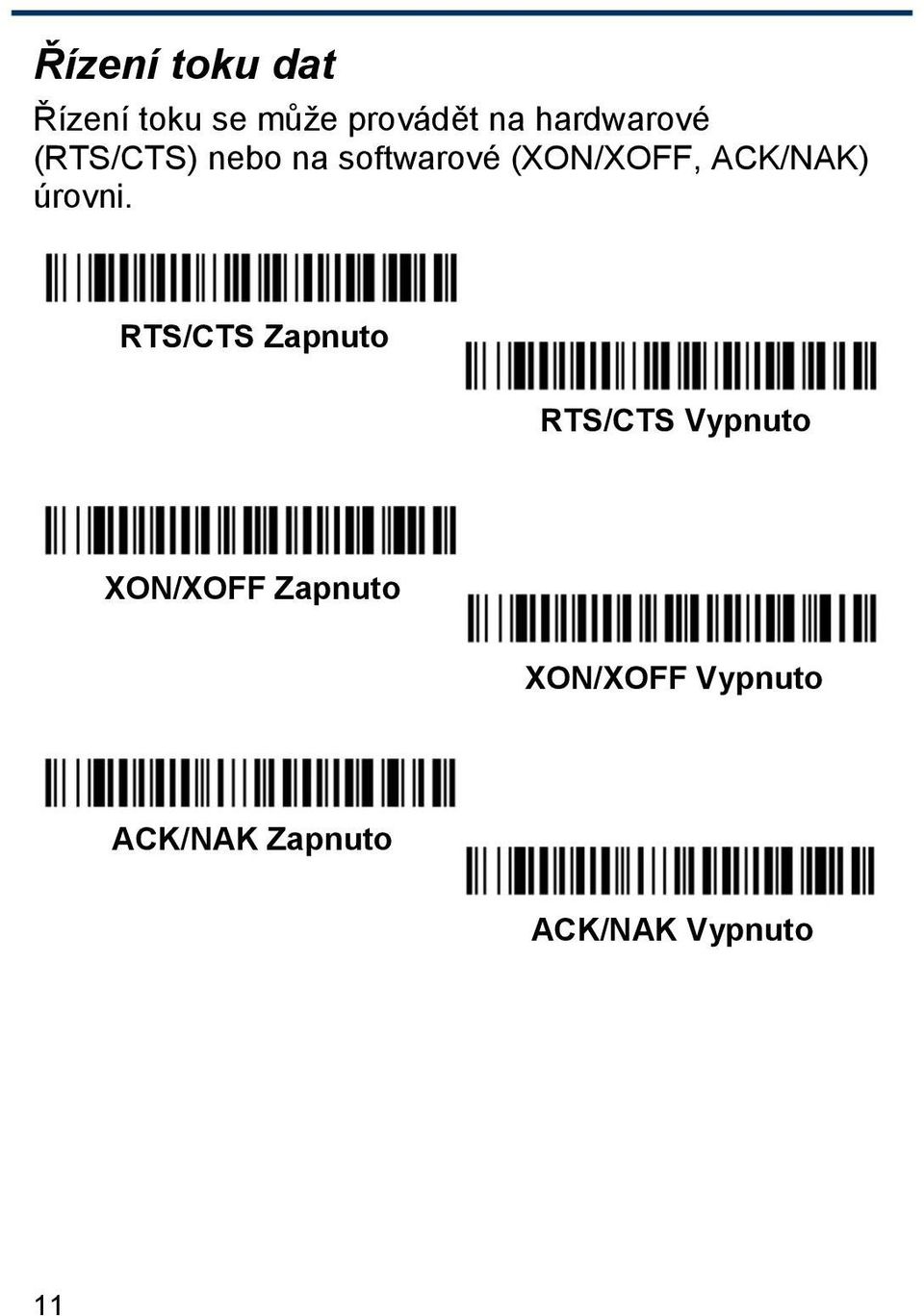

12 Řízení toku dat Řízení toku se může provádět na hardwarové (RTS/CTS) nebo na softwarové (XON/XOFF, ACK/NAK) úrovni. RTS/CTS Zapnuto RTS/CTS Vypnuto XON/XOFF Zapnuto XON/XOFF Vypnuto ACK/NAK Zapnuto ACK/NAK Vypnuto 11

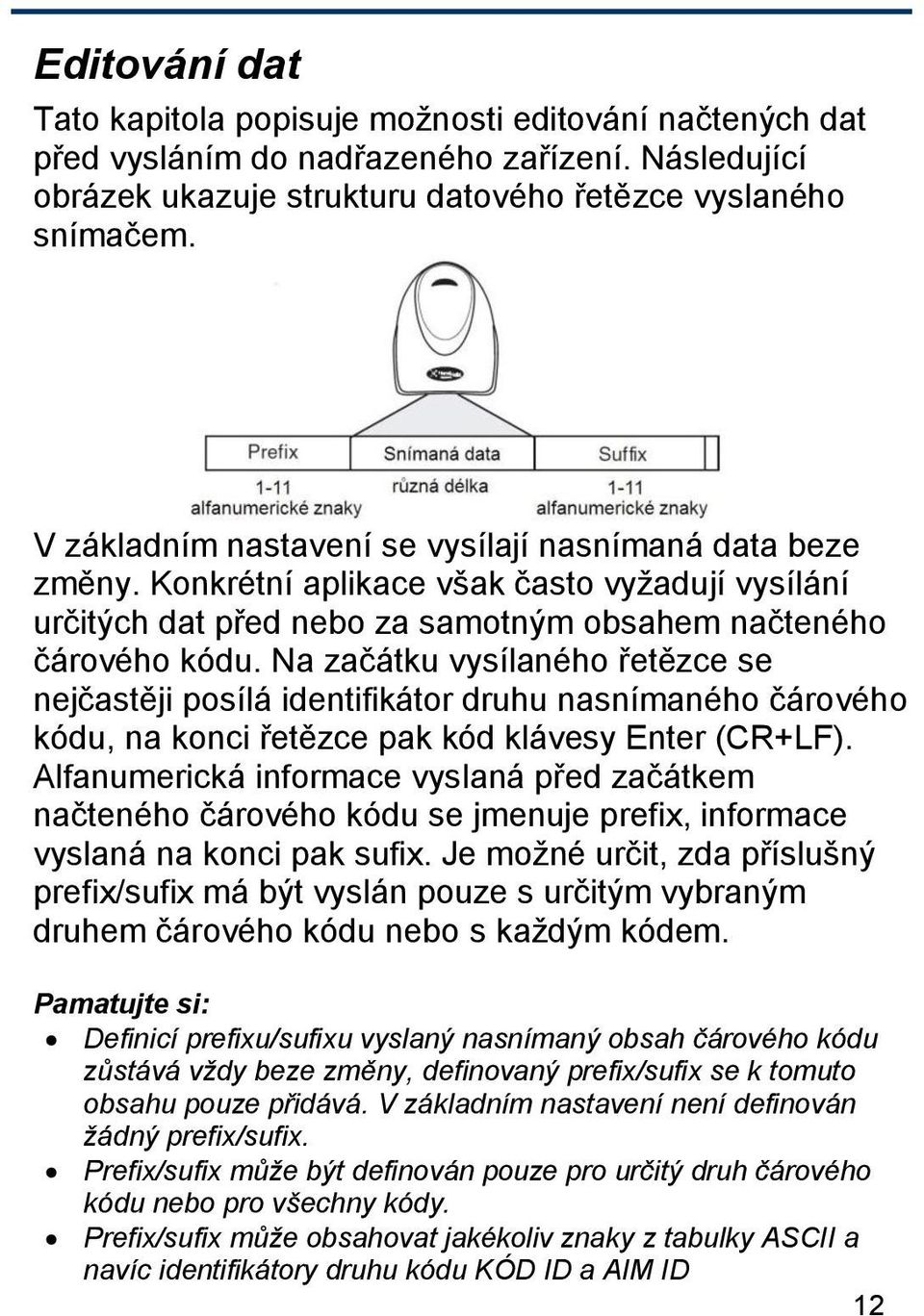

13 Editování dat Tato kapitola popisuje možnosti editování načtených dat před vysláním do nadřazeného zařízení. Následující obrázek ukazuje strukturu datového řetězce vyslaného snímačem. V základním nastavení se vysílají nasnímaná data beze změny. Konkrétní aplikace však často vyžadují vysílání určitých dat před nebo za samotným obsahem načteného čárového kódu. Na začátku vysílaného řetězce se nejčastěji posílá identifikátor druhu nasnímaného čárového kódu, na konci řetězce pak kód klávesy Enter (CR+LF). Alfanumerická informace vyslaná před začátkem načteného čárového kódu se jmenuje prefix, informace vyslaná na konci pak sufix. Je možné určit, zda příslušný prefix/sufix má být vyslán pouze s určitým vybraným druhem čárového kódu nebo s každým kódem. Pamatujte si: Definicí prefixu/sufixu vyslaný nasnímaný obsah čárového kódu zůstává vždy beze změny, definovaný prefix/sufix se k tomuto obsahu pouze přidává. V základním nastavení není definován žádný prefix/sufix. Prefix/sufix může být definován pouze pro určitý druh čárového kódu nebo pro všechny kódy. Prefix/sufix může obsahovat jakékoliv znaky z tabulky ASCII a navíc identifikátory druhu kódu KÓD ID a AIM ID 12

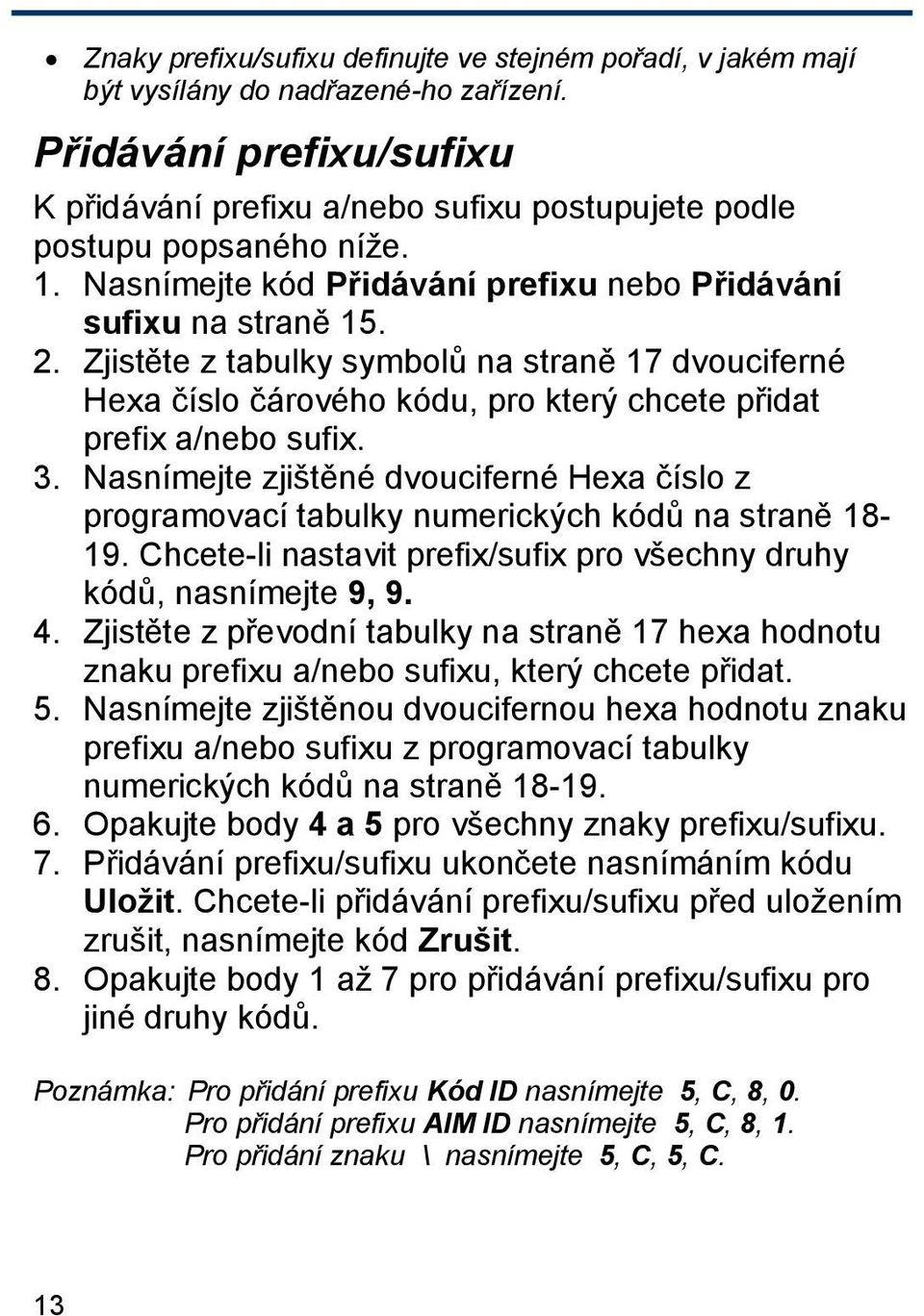

14 Znaky prefixu/sufixu definujte ve stejném pořadí, v jakém mají být vysílány do nadřazené-ho zařízení. Přidávání prefixu/sufixu K přidávání prefixu a/nebo sufixu postupujete podle postupu popsaného níže. 1. Nasnímejte kód Přidávání prefixu nebo Přidávání sufixu na straně Zjistěte z tabulky symbolů na straně 17 dvouciferné Hexa číslo čárového kódu, pro který chcete přidat prefix a/nebo sufix. 3. Nasnímejte zjištěné dvouciferné Hexa číslo z programovací tabulky numerických kódů na straně Chcete-li nastavit prefix/sufix pro všechny druhy kódů, nasnímejte 9, Zjistěte z převodní tabulky na straně 17 hexa hodnotu znaku prefixu a/nebo sufixu, který chcete přidat. 5. Nasnímejte zjištěnou dvoucifernou hexa hodnotu znaku prefixu a/nebo sufixu z programovací tabulky numerických kódů na straně Opakujte body 4 a 5 pro všechny znaky prefixu/sufixu. 7. Přidávání prefixu/sufixu ukončete nasnímáním kódu Uložit. Chcete-li přidávání prefixu/sufixu před uložením zrušit, nasnímejte kód Zrušit. 8. Opakujte body 1 až 7 pro přidávání prefixu/sufixu pro jiné druhy kódů. Poznámka: Pro přidání prefixu Kód ID nasnímejte 5, C, 8, 0. Pro přidání prefixu AIM ID nasnímejte 5, C, 8, 1. Pro přidání znaku \ nasnímejte 5, C, 5, C. 13

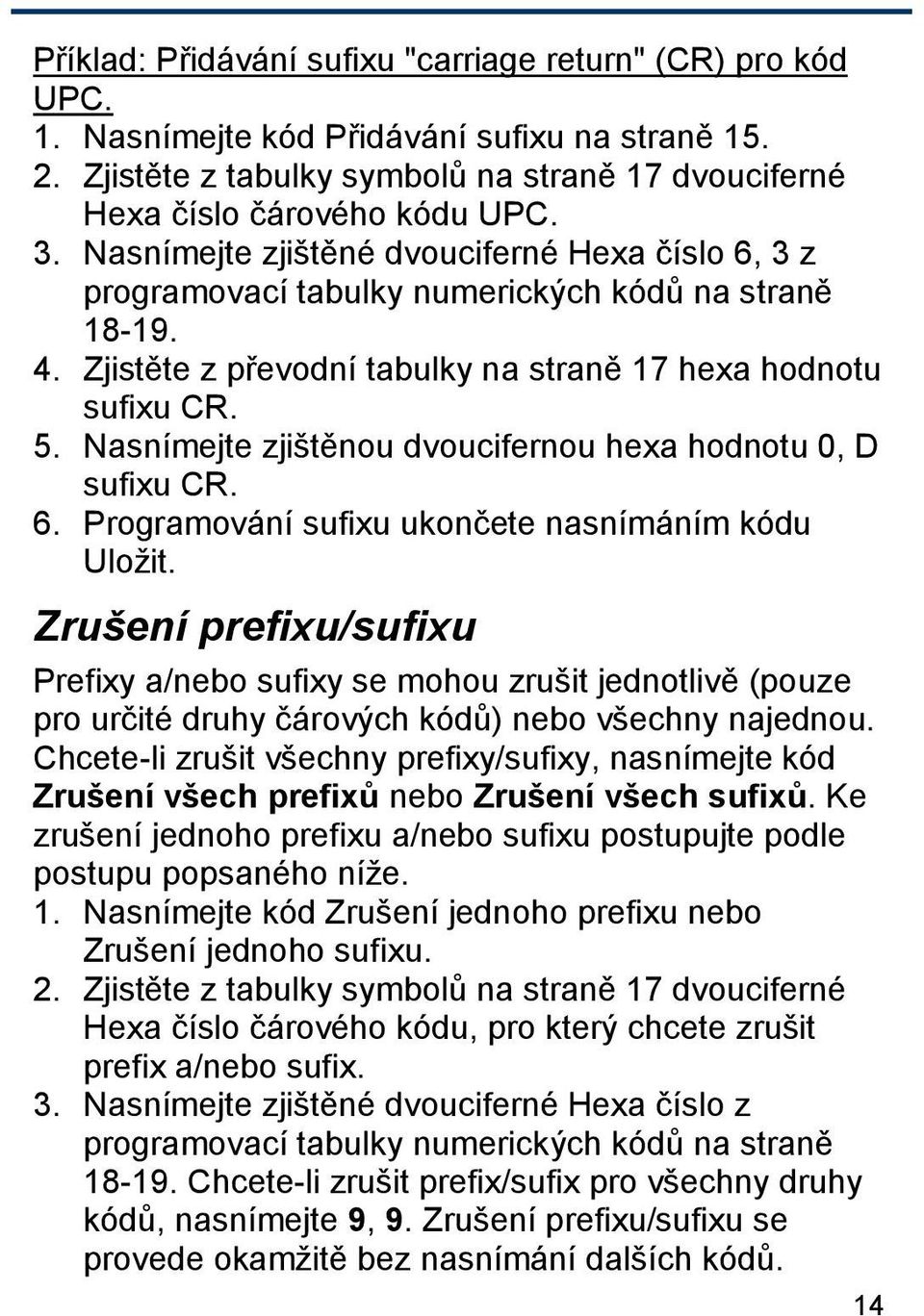

15 Příklad: Přidávání sufixu "carriage return" (CR) pro kód UPC. 1. Nasnímejte kód Přidávání sufixu na straně Zjistěte z tabulky symbolů na straně 17 dvouciferné Hexa číslo čárového kódu UPC. 3. Nasnímejte zjištěné dvouciferné Hexa číslo 6, 3 z programovací tabulky numerických kódů na straně Zjistěte z převodní tabulky na straně 17 hexa hodnotu sufixu CR. 5. Nasnímejte zjištěnou dvoucifernou hexa hodnotu 0, D sufixu CR. 6. Programování sufixu ukončete nasnímáním kódu Uložit. Zrušení prefixu/sufixu Prefixy a/nebo sufixy se mohou zrušit jednotlivě (pouze pro určité druhy čárových kódů) nebo všechny najednou. Chcete-li zrušit všechny prefixy/sufixy, nasnímejte kód Zrušení všech prefixů nebo Zrušení všech sufixů. Ke zrušení jednoho prefixu a/nebo sufixu postupujte podle postupu popsaného níže. 1. Nasnímejte kód Zrušení jednoho prefixu nebo Zrušení jednoho sufixu. 2. Zjistěte z tabulky symbolů na straně 17 dvouciferné Hexa číslo čárového kódu, pro který chcete zrušit prefix a/nebo sufix. 3. Nasnímejte zjištěné dvouciferné Hexa číslo z programovací tabulky numerických kódů na straně Chcete-li zrušit prefix/sufix pro všechny druhy kódů, nasnímejte 9, 9. Zrušení prefixu/sufixu se provede okamžitě bez nasnímání dalších kódů. 14

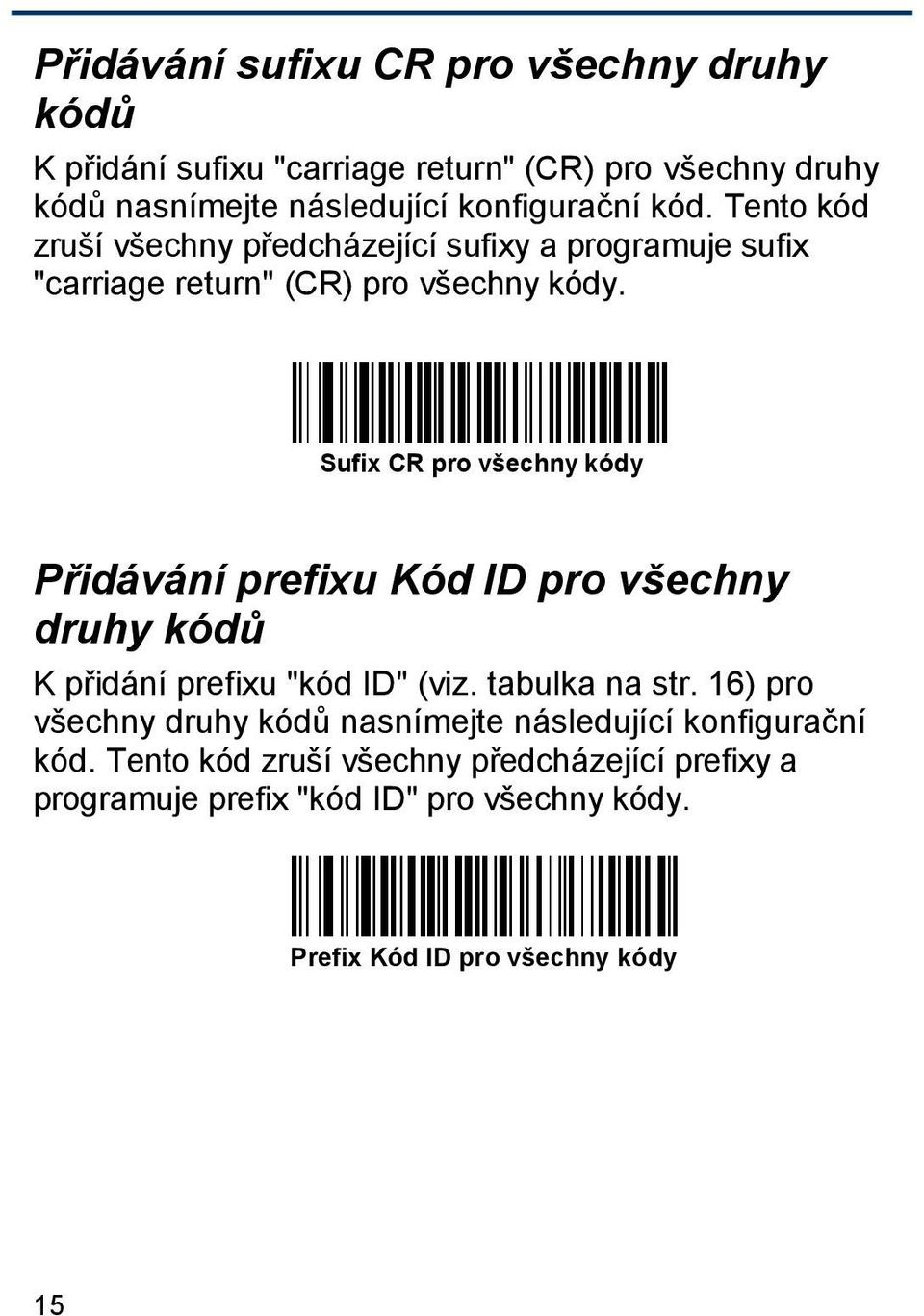

16 Přidávání sufixu CR pro všechny druhy kódů K přidání sufixu "carriage return" (CR) pro všechny druhy kódů nasnímejte následující konfigurační kód. Tento kód zruší všechny předcházející sufixy a programuje sufix "carriage return" (CR) pro všechny kódy. Sufix CR pro všechny kódy Přidávání prefixu Kód ID pro všechny druhy kódů K přidání prefixu "kód ID" (viz. tabulka na str. 16) pro všechny druhy kódů nasnímejte následující konfigurační kód. Tento kód zruší všechny předcházející prefixy a programuje prefix "kód ID" pro všechny kódy. Prefix Kód ID pro všechny kódy 15

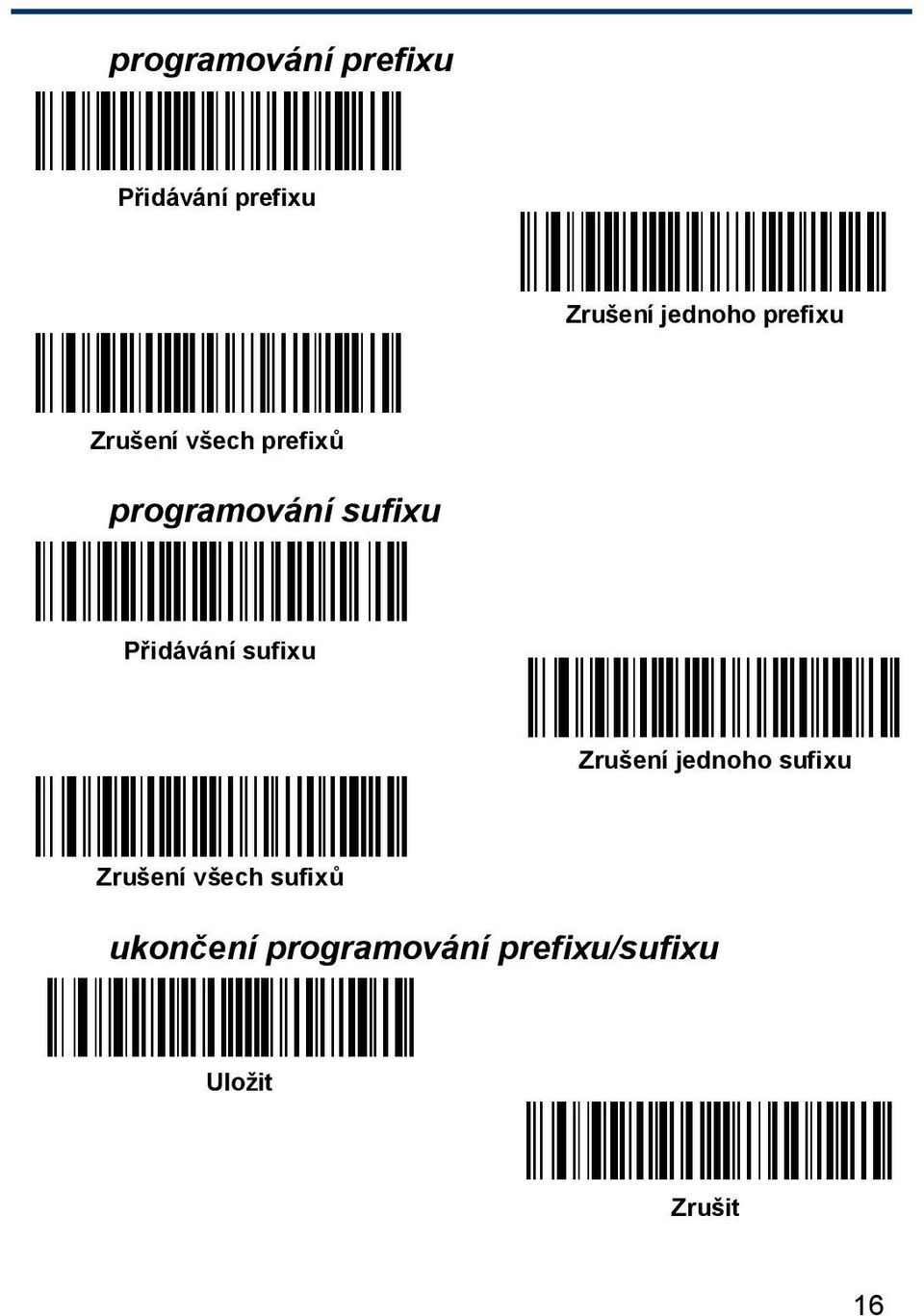

17 programování prefixu Přidávání prefixu Zrušení jednoho prefixu Zrušení všech prefixů programování sufixu Přidávání sufixu Zrušení jednoho sufixu Zrušení všech sufixů ukončení programování prefixu/sufixu Uložit Zrušit 16

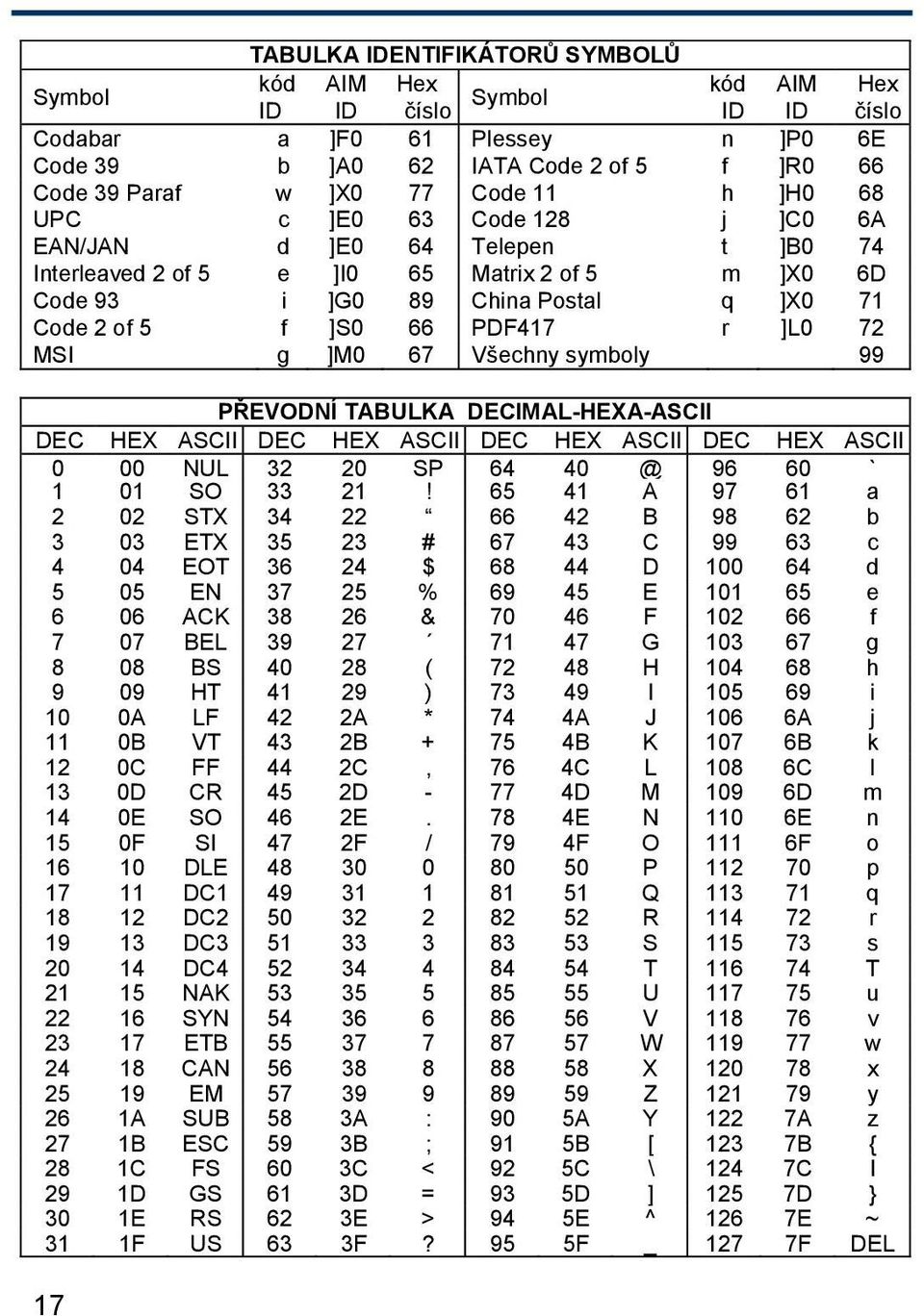

18 TABULKA IDENTIFIKÁTORŮ SYMBOLŮ Symbol kód AIM Hex kód AIM Hex Symbol ID ID číslo ID ID číslo Codabar a ]F0 61 Plessey n ]P0 6E Code 39 b ]A0 62 IATA Code 2 of 5 f ]R0 66 Code 39 Paraf w ]X0 77 Code 11 h ]H0 68 UPC c ]E0 63 Code 128 j ]C0 6A EAN/JAN d ]E0 64 Telepen t ]B0 74 Interleaved 2 of 5 e ]I0 65 Matrix 2 of 5 m ]X0 6D Code 93 i ]G0 89 China Postal q ]X0 71 Code 2 of 5 f ]S0 66 PDF417 r ]L0 72 MSI g ]M0 67 Všechny symboly 99 PŘEVODNÍ TABULKA DECIMAL-HEXA-ASCII DEC HEX ASCII DEC HEX ASCII DEC HEX ASCII DEC HEX ASCII 0 00 NUL SP ` 1 01 SO 33 21! A a 2 02 STX H B b 3 03 ETX # C c 4 04 EOT $ D d 5 05 EN % E e 6 06 ACK Q & F f 7 07 BEL G g 8 08 BS ( H h 9 09 HT ) I i 10 0A LF 42 2A * 74 4A J 106 6A j 11 0B VT 43 2B B K 107 6B k 12 0C FF 44 2C, 76 4C L 108 6C l 13 0D CR 45 2D D M 109 6D m 14 0E SO 46 2E. 78 4E N 110 6E n 15 0F SI 47 2F / 79 4F O 111 6F o DLE P p DC Q q DC R r DC S s DC T T NAK U u SYN V v ETB W w CAN X x EM Z y 26 1A SUB 58 3A : 90 5A Y 122 7A z 27 1B ESC 59 3B ; 91 5B [ 123 7B { 28 1C FS 60 3C < 92 5C \ 124 7C Ι 29 1D GS 61 3D = 93 5D ] 125 7D } 30 1E RS 62 3E > 94 5E ^ 126 7E ~ 31 1F US 63 3F? 95 5F _ 127 7F DEL 17

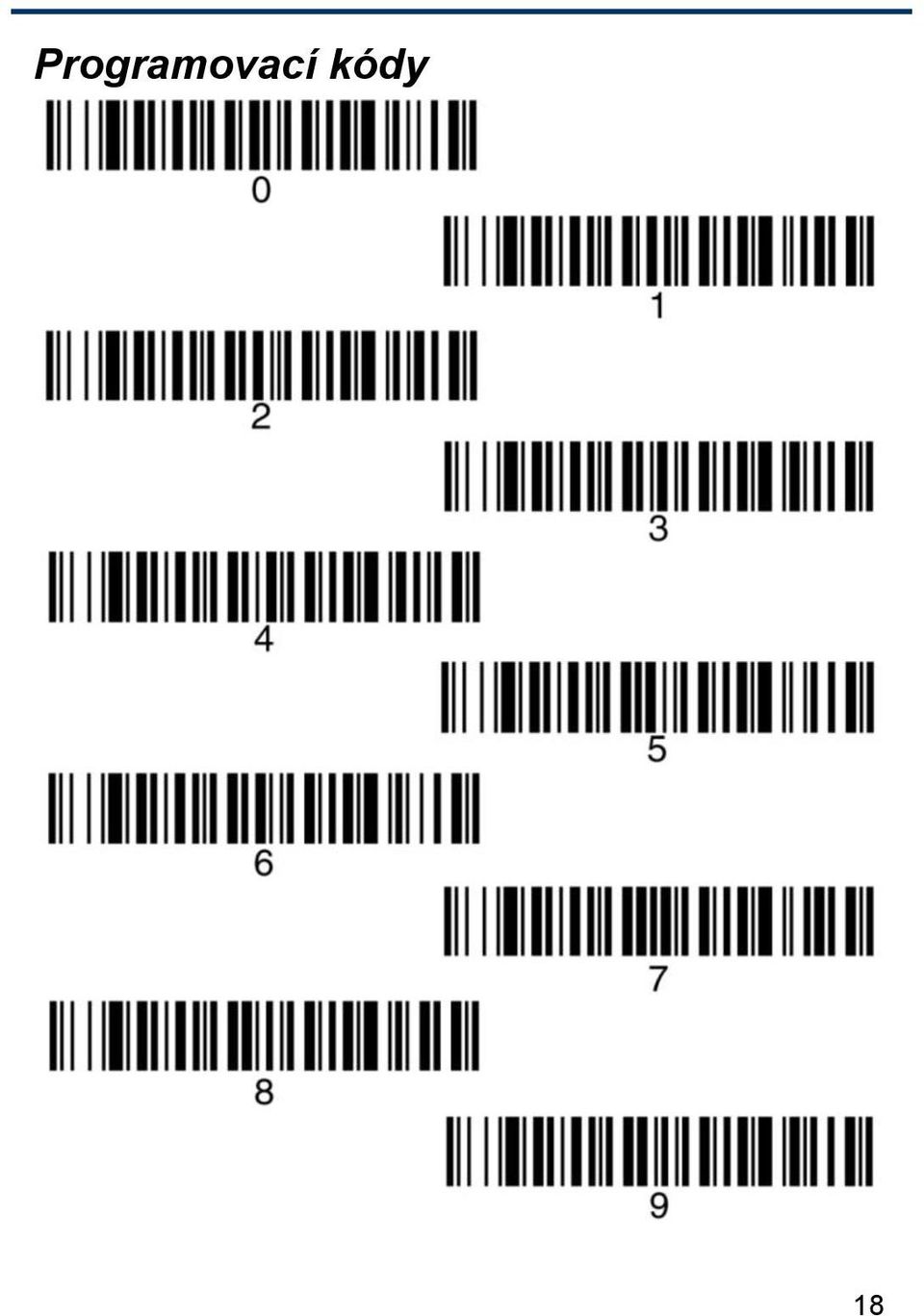

19 Programovací kódy 18

20 19 Uložit

21 Popis snímače Model Barva Rozhraní/Napájení 1300g-1 Šedý RS232 (± 12V), USB, KBW, a IBM (± 5V) 1300g-2 Černý podpora přes RS485 kabel Výměna kabelu Potřebujete-li vyměnit kabel, uvolníte jej např. pomocí narovnané kancelářské sponky, kterou zasunete do malého otvoru na spodní straně držáku. Po uvolnění pojistky (cvaknutí) lze kabel odpojit od snímače. 20

22 Servis a záruční podmínky Na funkčnost a případné výrobní vady snímače 3800g poskytujeme záruku 5 let počínaje dnem dodání. Jakákoliv úprava, demontáž nebo uživatelský zásah do snímače způsobuje ztrátu záruky. Záruka se nevztahuje na vady způsobené nedbalostí, nevhodným zacházením nebo nesprávným použitím. Záruka se rovněž nevztahuje na poškození způsobené nehodou, živelnou pohromou, nebo na vady vzniklé během přepravy. Snímač je elektronické zařízení citlivé na účinky elektrostatického náboje, proto je uživatel povinen v zájmu zachování záruky dodržovat zásady správného zacházení se zařízením v elektrostatickém prostředí. Technická podpora a servis V případě vašeho zájmu o technickou podporu, záruční nebo pozáruční servis kontaktujte autorizovaného distributora firmy Honeywell: V České republice: Identcode s.r.o. Mošnova Brno Tel.: Fax: GSM: mail@identcode.cz Na Slovensku: IDtech s.r.o. Priemyselný areál č Kolárovo Tel.: Fax: mail@idtech.sk 21

23 Testovací kódy Code 39 TEST-SHEET Code 128 CODE 128 Matrix 2 of 5 Code 2 of Code 93 Interleaved 2 of $ UPC A with 5 digit addenda EAN CZ3800NP Rev F 22
