TISKÁRNA ŘADY COLOR LASERJET ENTERPRISE CP5520. Uživatelská příručka

Transkript

1 TISKÁRNA ŘADY COLOR LASERJET ENTERPRISE CP5520 Uživatelská příručka

2

3 Tiskárna řady HP Color LaserJet Enterprise CP5520 Uživatelská příručka

4 Autorská práva a licence 2010 Copyright Hewlett-Packard Development Company, L.P. Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon. Změna informací obsažených v tomto dokumentu je vyhrazena. Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu. Číslo dílu: CE Vydání 2, 11/2010 Ochranné známky Adobe, Adobe Photoshop, Arobat a PostScript jsou ochranné známky společnosti Adobe Systems Incorporated. Corel je ochranná známka nebo registrovaná ochranná známka společnosti Corel Corporation nebo Corel Corporation Limited. Intel Core je ochranná známka společnosti Intel Corporation v USA a dalších zemích/oblastech. Java je v USA ochranná známka společnosti Sun Microsystems, Inc. Microsoft, Windows, Windows XP a Windows Vista jsou v USA registrované obchodní známky společnosti Microsoft Corporation. PANTONE je majetkem společnosti Pantone, Inc. UNIX je registrovaná ochranná známka sdružení Open Group. ENERGY STAR a logo ENERGY STAR jsou ochrannými známkami registrovanými v USA.

5 Symboly použité v této příručce TIP: Tipy poskytují užitečné rady a zjednodušení. POZNÁMKA: Poznámky poskytují důležité informace vysvětlující koncept nebo popisující provedení úlohy. UPOZORNĚNÍ: Výstrahy označují postupy, které je třeba použít pro prevenci ztráty dat nebo poškození produktu. VAROVÁNÍ! Varování upozorňují na konkrétní postupy, které je třeba použít pro prevenci úrazu, katastrofické ztráty dat nebo pro rozsáhlé poškození produktu. CSWW iii

6 iv Symboly použité v této příručce CSWW

7 Obsah 1 Základní informace o produktu... 1 Srovnání produktů... 2 Ekologické vlastnosti... 3 Funkce usnadnění přístupu... 4 Zobrazení produktu... 5 Pohled zepředu... 5 Pohled zezadu... 6 Porty rozhraní... 7 Umístění sériového čísla a čísla modelu... 7 Uspořádání ovládacího panelu Nabídky ovládacího panelu... 9 Nabídky ovládacího panelu Nabídka Přihlásit Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z paměti zařízení Nabídka Spotřební materiál Nabídka Zásobníky Nabídka Správa Nabídka Sestavy Nabídka Obecná nastavení Nabídka Nastavení obnovení z jednotky USB Nabídka Nastavení tisku Nabídka Možnosti tisku Nabídka Nastavení displeje Nabídka Správa spotřebního materiálu Nabídka Správa zásobníků Nabídka Nastavení sítě Nabídka Odstraňování problémů Nabídka Údržba zařízení Nabídka Zálohování/obnovení Nabídka Kalibrace/čištění Nabídka Upgrade firmwaru z USB Nabídka Servis CSWW v

8 3 Software pro systém Windows Podporované operační systémy Windows Podporované ovladače tiskárny pro systém Windows Volba správného ovladače tiskárny pro systém Windows Univerzální tiskový ovladač HP (UPD) Režimy instalace UPD Priorita nastavení tisku Změna nastavení ovladače tiskárny v systému Windows Změna nastavení pro všechny tiskové úlohy až do ukončení programu Změna výchozího nastavení pro všechny tiskové úlohy Změna nastavení konfigurace zařízení Odebrání softwaru v systému Windows Podporované nástroje pro systém Windows HP Web Jetadmin Implementovaný webový server HP Software pro jiné operační systémy Použití produktu s počítačem Macintosh Software pro počítače Macintosh Podporované operační systémy u počítače Macintosh Podporované ovladače tiskárny u počítače Macintosh Instalace softwaru pro operační systémy Mac OS Instalace softwaru pro počítače Mac připojené přímo k produktu Instalace softwaru pro počítače Mac v kabelové síti Konfigurace IP adresy Instalace softwaru pro systém Mac Odebrání softwaru ze systému u počítače Macintosh Priorita nastavení tisku u počítače Macintosh Změna nastavení ovladače tiskárny u počítače Macintosh Software pro počítače Macintosh Nástroj HP Utility pro počítače Macintosh Otevření nástroje HP Utility Funkce nástroje HP Utility Podporované nástroje pro systém Mac Implementovaný webový server HP Tisk s počítačem Macintosh Zrušení tiskové úlohy v počítači Mac Změna formátu a typu papíru v počítačích Mac Změna velikosti dokumentů nebo tisk na vlastní formát papíru u počítače Macintosh Vytváření a používání předvoleb tisku u počítače Macintosh Tisk titulní stránky u počítače Macintosh Použití vodoznaků u počítače Macintosh Tisk více stránek na jeden list papíru u počítače Macintosh vi CSWW

9 Tisk na obě strany papíru (oboustranný tisk) u počítače Macintosh Ukládání úloh u počítače Macintosh Nastavení možností barev u počítače Macintosh Použití nabídky Services (Služby) u počítače Macintosh Řešení problémů v systémech Mac Připojení produktu Podporované síťové operační systémy Odmítnutí sdílení tiskárny Připojení přes USB Připojení k síti Podporované síťové protokoly Instalace produktu v síti propojené kabely Konfigurace IP adresy Instalace softwaru Konfigurace nastavení sítě Zobrazení nebo změna nastavení sítě Nastavení nebo změna síťového hesla Ruční konfigurace parametrů TCP/IP IPv4 pomocí ovládacího panelu Ruční konfigurace parametrů TCP/IP IPv6 pomocí ovládacího panelu Rychlosti připojení a nastavení oboustranného tisku Papír a tisková média Použití papíru Pokyny pro použití speciálního papíru Nastavení ovladače tiskárny podle typu a formátu papíru Podporované formáty papíru Podporované formáty papíru pro oboustranný tisk Podporované typy papíru a kapacita zásobníků Vložení papíru do zásobníků Plnění zásobníku Plnění papíru standardního formátu do zásobníku 2 a volitelných zásobníků 3, 4 a Plnění papíru vlastního formátu do zásobníku 2 a volitelných zásobníků 3, 4 a Kapacita zásobníku a přihrádky Orientace papíru při plnění zásobníků Orientace papíru při plnění zásobníku Orientace papíru při vkládání do zásobníku 2, 3 nebo volitelných zásobníků 4, 5 a Konfigurace zásobníků Konfigurace zásobníku při vkládání papíru Konfigurace zásobníku podle nastavení tiskové úlohy Konfigurace zásobníku z ovládacího panelu Automatické rozpoznávání papíru (režim automatického čidla) CSWW vii

10 Nastavení režimu Auto čidlo Výběr papíru podle zdroje, typu nebo formátu Zdroj Typ a formát Správa spotřebního materiálu Informace o tiskových kazetách Zobrazení spotřebního materiálu Zobrazení tiskových kazet Správa tiskových kazet Nastavení tiskových kazet Tisk v případě, že tisková kazeta dosáhne konce životnosti Povolení nebo zakázání voleb Velmi nízký stav na ovládacím panelu Recyklace spotřebního materiálu Skladování tiskových kazet Zásady společnosti HP týkající se neoriginálních tiskových kazet Horká linka a webové stránky společnosti HP pro nahlášení podvodu Návod k výměně Výměna tiskových kazet Výměna jednotky pro sběr toneru Řešení problémů se spotřebním materiálem Kontrola tiskových kazet Kontrola poškození tiskové kazety Opakované vady Tisk stránky stavu spotřebního materiálu Interpretace zpráv ovládacího panelu týkajících se spotřebního materiálu Tiskové úlohy Zrušení tiskové úlohy Základní tisková úloha v systému Windows Spuštění ovladače tiskárny v systému Windows Získání nápovědy k možnosti tisku v systému Windows Změna počtu tištěných kopií v systému Windows Uložení vlastních nastavení tisku pro opakované použití v systému Windows Použití zkratky pro tisk v systému Windows Vytvoření zkratek pro tisk Zlepšení kvality tisku v systému Windows Výběr velikosti stránky v systému Windows Výběr vlastního formátu stránky v systému Windows Výběr typu papíru v systému Windows Výběr zásobníku papíru v systému Windows Výběr rozlišení tisku Tisk na obě strany média (duplexní tisk) v systému Windows viii CSWW

11 Ruční tisk na obě strany (duplexní) v systému Windows Automatický tisk na obě strany (duplexní) v systému Windows Tisk více stránek na list v systému Windows Výběr orientace stránky v systému Windows Nastavení možností barvy v systému Windows Další tiskové úlohy v systému Windows Tisk barevného textu v černé (stupně šedi) v systému Windows Tisk na předtištěný hlavičkový papír nebo formuláře v systému Windows Tisk na zvláštní papír, štítky a průhledné fólie Tisk první nebo poslední stránky na jiný papír v systému Windows Přizpůsobení dokumentu velikosti stránky Přidání vodoznaku do dokumentu v systému Windows Vytvoření brožury pomocí systému Windows Použití funkce uložení úlohy v systému Windows Vytvoření uložené úlohy v systému Windows Tisk uložené úlohy Odstranění uložené úlohy Nastavení možností uložení úlohy v systému Windows Tisk jedné kopie pro kontrolu před vytištěním všech kopií Dočasné uložení osobní úlohy v produktu pro pozdější tisk Dočasné uložení úlohy v zařízení Trvalé uložení úlohy v zařízení Změna trvale uložené úlohy na soukromou (lze ji vytisknout pouze po zadání kódu PIN) Obdržení oznámení, pokud někdo provádí tisk uložené úlohy Nastavení uživatelského jména pro uloženou úlohu Zadání názvu uložené úlohy Tisk specializovaných úloh v systému Windows Tisk obchodní grafiky nebo marketingových materiálů Podporovaný lesklý papír Tisk map a venkovních nápisů odolných proti nepřízni počasí Podporovaný tuhý papír Nastavení vyrovnání při oboustranném tisku Přímý tisk z portu USB Barevný papír Nastavení barvy Automatický režim Tisk ve stupních šedi Ruční nastavení barev Možnost nastavení barev Ručně Použití funkce HP EasyColor Shoda barev Shoda barev podle vzorníku CSWW ix

12 Tisk vzorků barev Shoda barev PANTONE Pokročilé používání barev Toner HP ColorSphere HP ImageREt Výběr papíru Možnosti barev srgb (Standard red-green-blue) Správa a údržba Tisk informačních stránek Vytištění mapy nabídek Vytištění konfigurační sestavy Použití implementovaného webového serveru HP Pomocí síťového připojení spusťte implementovaný webový server HP Funkce Karta Informace Karta Obecné Karta Tisk Karta Odstraňování problémů Karta Zabezpečení Karta Síť Seznam Další odkazy Používání softwaru HP Web Jetadmin Funkce zabezpečení produktu Bezpečnostní pokyny Zabezpečení protokolu IP Zabezpečení implementovaného webového serveru HP Podpora šifrování: Vysoce výkonné pevné disky s šifrováním HP Zabezpečení uložených úloh Uzamčení nabídek ovládacího panelu Uzamčení formátoru Úsporná nastavení Optimalizace rychlosti nebo spotřeby energie Úsporné režimy Nastavení režimu spánku Nastavení zpoždění spánku Doba probuzení Nastavení hodin reálného času Nastavení času probuzení Instalace externích karet I/O Čištění produktu Čištění dráhy papíru x CSWW

13 Aktualizace produktu Řešení potíží Vlastní pomoc Řešení obecných problémů Základní body pro řešení problémů Faktory ovlivňující výkonnost zařízení Obnovení výrobního nastavení Význam zpráv na ovládacím panelu Typy hlášení ovládacího panelu Hlášení ovládacího panelu Odstranění uvíznutého média Prevence uvíznutí papíru Místa uvíznutí Odstranění médií uvíznutých v pravých horních dvířkách Odstranění médií uvíznutých v pravých dolních dvířkách Odstranění uvíznutí v zásobníku Odstranění médií uvíznutých v zásobníku 2, 3 nebo ve volitelném zásobníku Odstranění uvíznutí v oblasti výstupní přihrádky Nastavení funkce obnovení po uvíznutí papíru Nedochází k automatickému podávání papíru Produkt podává více listů Zlepšení kvality tisku Výběr typu papíru Použití papíru odpovídajícího specifikacím společnosti HP Tisk čisticí stránky Kalibrujte produkt Nastavení registrace obrázku Interní stránky pro testování kvality tisku Kontrola tiskové kazety Použití ovladače tiskárny, který nejlépe odpovídá vašim tiskovým potřebám Pravítko pro opakující se vady Produkt netiskne nebo tiskne pomalu Řešení potíží s přímým tiskem z portu USB Nabídka Otevřít z jednotky USB se nezobrazí při připojení úložiště USB Soubor netiskne z úložiště USB Soubor, který chcete vytisknout, není uveden v nabídce Otevřít z jednotky USB Řešení potíží s připojením k síti Řešení potíží s přímým připojením Řešení potíží se sítí Řešení potíží se softwarem Řešení problémů v systému Windows Řešení běžných potíží u počítače Macintosh CSWW xi

14 Dodatek A Spotřební materiál a příslušenství Objednání náhradních dílů, příslušenství a spotřebního materiálu Čísla dílů Příslušenství Tiskové kazety Paměť Kabely a rozhraní Sady pro údržbu Dodatek B Servis a podpora Prohlášení o omezené záruce společnosti Hewlett-Packard Záruka HP Premium Protection Warranty: Prohlášení o omezené záruce na tiskovou kazetu LaserJet Prohlášení o omezené záruce na fixační sadu, nádobku na odpadní toner a přenosovou sadu pro tiskárny Color LaserJet Data uložená na tiskové kazetě Licenční smlouva s koncovým uživatelem Oprava provedená zákazníkem záruční servis Zákaznická podpora Dodatek C Technické údaje o produktu Rozměry Spotřeba energie, elektrické specifikace a akustické emise Specifikace prostředí Dodatek D Informace o předpisech Předpisy FCC Program kontroly produktu ve vztahu k životnímu prostředí Ochrana životního prostředí Vytváření ozonu Spotřeba energie Spotřeba papíru Plasty Spotřební materiál HP LaserJet Pokyny pro vracení a recyklaci Spojené státy americké a Portoriko Vrácení více kazet najednou Vracení jednoho kusu Odeslání Program sběru mimo USA Papír Omezení materiálu Likvidace odpadů původci odpadů v domácnostech Evropské unie xii CSWW

15 Chemické látky Bezpečnostní list MSDS (Material Safety Data Sheet) Další informace Prohlášení o shodě Prohlášení o bezpečnosti Bezpečnost laseru Kanadské předpisy DOC Prohlášení VCCI (Japonsko) Pokyny pro manipulaci s napájecím kabelem Prohlášení o napájecím kabelu (Japonsko) Prohlášení EMC (Čína) Prohlášení EMC (Korea) Prohlášení o elektromagnetickém rušení (Tchaj-wan) Prohlášení o laseru pro Finsko Prohlášení o udělení značky GS (Německo) Tabulka materiálu (Čína) Prohlášení o omezení používání nebezpečných látek (Turecko) Rejstřík CSWW xiii

16 xiv CSWW

17 1 Základní informace o produktu Srovnání produktů Ekologické vlastnosti Funkce usnadnění přístupu Zobrazení produktu CSWW 1

18 Srovnání produktů Model Funkce HP Color LaserJet CP5525n Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 250 listů (zásobník 2) Vstupní zásobník na 500 listů (Zásobník 3) Výstupní zásobník na listy lícem dolů na 300 listů Vysokorychlostní port USB 2.0 Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100/1000Base-TX 1 gigabajt (GB) paměti RAM Port USB na ovládacím panelu pro přímý tisk HP Color LaserJet CP5525dn Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 250 listů (zásobník 2) Vstupní zásobník na 500 listů (zásobník 3) Výstupní zásobník na listy lícem dolů na 300 listů Vysokorychlostní port USB 2.0 Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100/1000Base-TX 1 GB paměti RAM Port USB na ovládacím panelu pro přímý tisk Automatický oboustranný tisk HP Color LaserJet CP5525xh Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 250 listů (zásobník 2) Vstupní zásobník na 500 listů (zásobník 3) Podavač papíru na listů HP (zásobníky 4, 5 a 6) Výstupní zásobník na listy lícem dolů na 300 listů Vysokorychlostní port USB 2.0 Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100/1000Base-TX 1 GB paměti RAM Port USB na ovládacím panelu pro přímý tisk Automatický oboustranný tisk Vysoce výkonný pevný disk se šifrováním HP 2 Kapitola 1 Základní informace o produktu CSWW

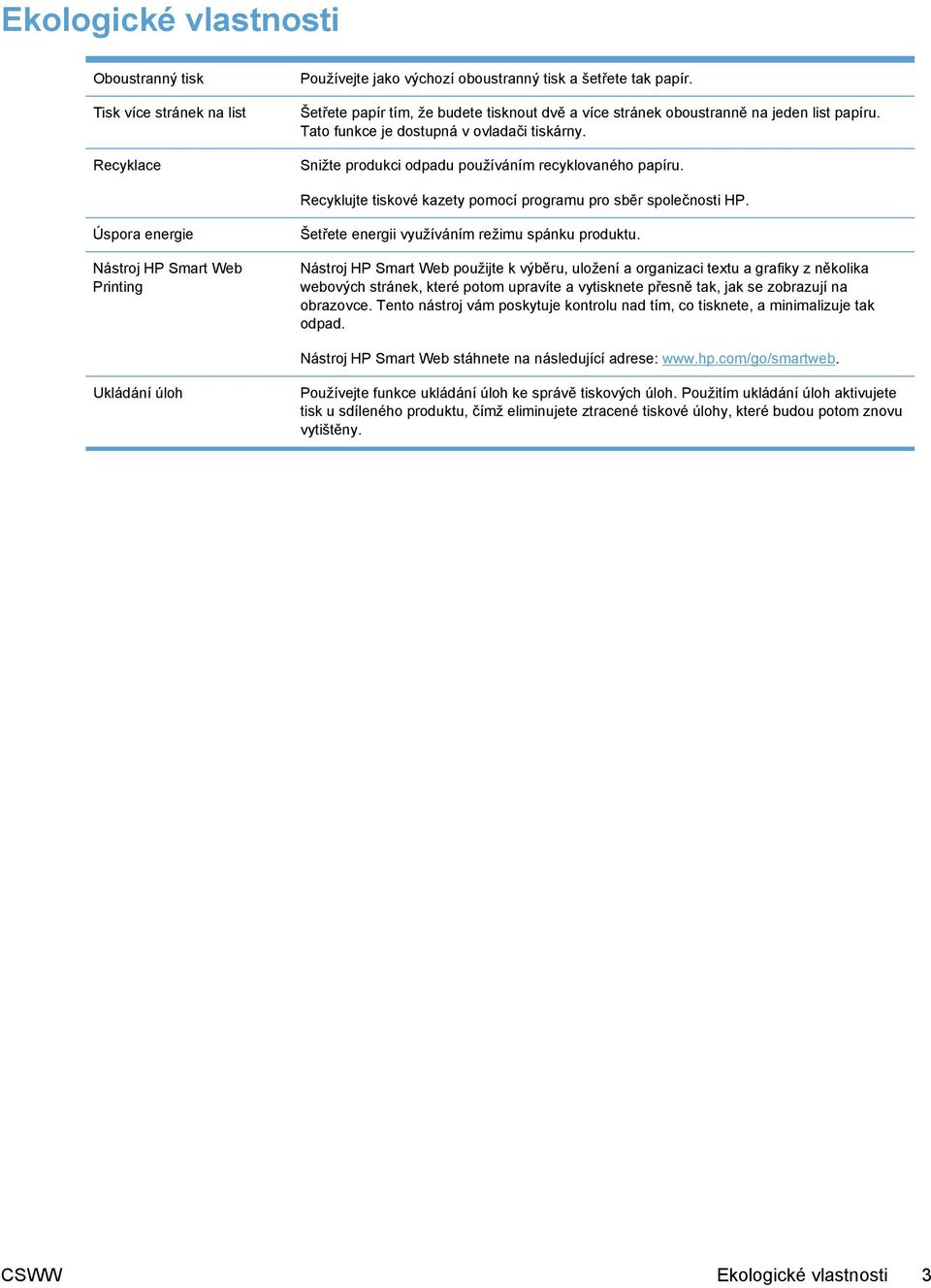

19 Ekologické vlastnosti Oboustranný tisk Tisk více stránek na list Recyklace Používejte jako výchozí oboustranný tisk a šetřete tak papír. Šetřete papír tím, že budete tisknout dvě a více stránek oboustranně na jeden list papíru. Tato funkce je dostupná v ovladači tiskárny. Snižte produkci odpadu používáním recyklovaného papíru. Recyklujte tiskové kazety pomocí programu pro sběr společnosti HP. Úspora energie Nástroj HP Smart Web Printing Šetřete energii využíváním režimu spánku produktu. Nástroj HP Smart Web použijte k výběru, uložení a organizaci textu a grafiky z několika webových stránek, které potom upravíte a vytisknete přesně tak, jak se zobrazují na obrazovce. Tento nástroj vám poskytuje kontrolu nad tím, co tisknete, a minimalizuje tak odpad. Nástroj HP Smart Web stáhnete na následující adrese: Ukládání úloh Používejte funkce ukládání úloh ke správě tiskových úloh. Použitím ukládání úloh aktivujete tisk u sdíleného produktu, čímž eliminujete ztracené tiskové úlohy, které budou potom znovu vytištěny. CSWW Ekologické vlastnosti 3

20 Funkce usnadnění přístupu Tento produkt obsahuje několik funkcí, které pomáhají uživatelům majícím problémy s přístupem. Uživatelská příručka, která je kompatibilní s prohlížeči textu na obrazovce. Tiskové kazety lze nainstalovat a odebrat jednou rukou. Všechna dvířka a kryty lze otevřít jednou rukou. Papír lze do zásobníku 1 vkládat jednou rukou. 4 Kapitola 1 Základní informace o produktu CSWW

21 Zobrazení produktu Pohled zepředu Přední dvířka (přístup k tiskovým kazetám) 2 Standardní výstupní přihrádka 3 Ovládací panel 4 Pravá dvířka (přístup pro odstraňování uvíznutých médií) 5 Tlačítko zapnout/vypnout (při zapnutí svítí) 6 Zásobník 1 (zásobník otevřete zatažením za úchytku) 7 Zásobník 2 8 Zásobník 3 9 Dolní pravá dvířka (přístup pro odstraňování uvíznutých médií) 10 Volitelný zásobník 4 (součástí modelu HP Color LaserJet CP5525xh) 11 Volitelný zásobník 5 (součástí modelu HP Color LaserJet CP5525xh) 12 Volitelný zásobník 6 (součástí modelu HP Color LaserJet CP5525xh) CSWW Zobrazení produktu 5

22 Pohled zezadu Porty rozhraní 2 Zdířka napájení 3 Zadní dvířka (přístup k nádobce na odpadní toner) 6 Kapitola 1 Základní informace o produktu CSWW

23 Porty rozhraní Vysokorychlostní tiskový port USB Síťový port ethernet (RJ-45) místní sítě (LAN) 3 Port USB (pro připojení zařízení jiných dodavatelů) 4 Rozšiřující slot rozhraní EIO Umístění sériového čísla a čísla modelu Číslo modelu a sériové číslo je uvedeno na identifikačním štítku na levé straně produktu. Sériové číslo obsahuje informace o zemi/oblasti původu, verzi produktu, kód produktu a výrobní číslo tiskárny. Název modelu HP Color LaserJet CP5525n HP Color LaserJet CP5525dn HP Color LaserJet CP5525xh Číslo modelu CE707A CE708A CE709A Uspořádání ovládacího panelu Na ovládacím panelu je umístěn barevný grafický a textový displej, tlačítka pro ovládání úloh a tři kontrolky stavu (diody LED). CSWW Zobrazení produktu 7

24 Displej ovládacího panelu Zobrazuje informace o stavu, nabídky, informace nápovědy a chybové zprávy 2 Tlačítko Nápověda Poskytuje podrobné informace včetně animací o zprávách či nabídkách produktu 3 Tlačítko OK Provádí výběr a znovu spouští tisk po opakovaně se zobrazujících chybách 4 Tlačítko Šipka nahoru Přechod v rámci nabídky či textu, navýšení numerické hodnoty zobrazené na displeji Šipka dolů Přechod v rámci nabídky či textu, snížení numerické hodnoty zobrazené na displeji 5 Tlačítko Šipka zpět Návrat ze zvolené nabídky 6 Tlačítko Domů Otevře a zavře strukturu nabídky 7 Tlačítko Stop Slouží k zastavení aktuální úlohy, zobrazení možností pro obnovení nebo zrušení aktuální úlohy, odstranění papíru z produktu a vymazání všech chyb, po nichž lze pokračovat, souvisejících se zastavenou úlohou. Pokud produkt právě netiskne úlohu, stisknutím tlačítka Stop ho pozastavíte. 8 Upozorňuje na stav produktu, který vyžaduje zásah uživatele Kontrolka Pozor TIP: Může se jednat o prázdný zásobník papíru nebo chybovou zprávu na displeji. 9 Upozorňuje na probíhající příjem dat Kontrolka Data 10 Oznamuje, že produkt je připraven zpracovat úlohu Kontrolka Připraveno 11 USB port pro přímé použití Umožňuje připojit jednotku USB Flash pro přímý tisk TIP: Funkci přímého tisku z jednotky USB lze povolit pomocí nabídek na ovládacím panelu nebo implementovaného webového serveru HP. 8 Kapitola 1 Základní informace o produktu CSWW

25 2 Nabídky ovládacího panelu Nabídky ovládacího panelu Nabídka Přihlásit Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z paměti zařízení Nabídka Spotřební materiál Nabídka Zásobníky Nabídka Správa Nabídka Odstraňování problémů Nabídka Údržba zařízení CSWW 9

26 Nabídky ovládacího panelu Chcete-li využít všechny funkce tohoto zařízení, může být třeba provést upgrade firmwaru. Společnost HP doporučuje pravidelně navštěvovat stránku abyste zjistili, zda není k dispozici nová verze firmwaru. POZNÁMKA: Verzi firmwaru, která je aktuálně v zařízení nainstalována, zjistíte vytištěním konfigurační stránky. Navigace v nabídkách ovládacího panelu Přístup k nabídkám získáte stisknutím tlačítka Domů. Pomocí šipek nahoru a dolů označíte požadovanou položku nabídky. Stisknutím tlačítka OK požadovanou položku nabídky vyberete. 10 Kapitola 2 Nabídky ovládacího panelu CSWW

27 Nabídka Přihlásit Tabulka 2-1 Nabídka Přihlásit První úroveň Druhá úroveň Hodnoty Přístupový kód uživatele Přístupový kód Přístupový kód správce Přístupový kód Přístupový kód pro servis Přístupový kód CSWW Nabídka Přihlásit 11

28 Nabídka Obnovit úlohu z jednotky USB Nabídka Obnovit úlohu z jednotky USB slouží k zobrazení úloh uložených na externím paměťovém zařízení USB. POZNÁMKA: Než budete moci začít tuto funkci používat, je třeba ji povolit v nabídkách ovládacího panelu nebo pomocí implementovaného webového serveru HP. Chcete-li tuto funkci povolit pomocí nabídek na ovládacím panelu, otevřete nabídku Správa, podnabídku Nastavení obnovení z jednotky USB a pak vyberte možnost Povolit. Chcete-li tuto funkci povolit pomocí implementovaného webového serveru HP, otevřete kartu Tisk. Tabulka 2-2 Nabídka Obnovit úlohu z jednotky USB První úroveň Druhá úroveň Hodnoty Obnovit úlohu z jednotky USB OK Storno Vyberte soubor nebo složku Vyberte požadovanou možnost v seznamu. 12 Kapitola 2 Nabídky ovládacího panelu CSWW

29 Nabídka Obnovit úlohu z paměti zařízení Nabídka Obnovit úlohu z paměti zařízení slouží k zobrazení úloh uložených v interní paměti zařízení. Tabulka 2-3 Nabídka Obnovit úlohu z paměti zařízení První úroveň Druhá úroveň Třetí úroveň Hodnoty Obnovit úlohu z paměti zařízení Vš. úlohy (bez PINu) Tisk Rozsah: 1 až 9999 POZNÁMKA: úloh. Zobrazí se i názvy Odstranit Výchozí hodnota = 1 Vyberte požadovanou možnost v seznamu. CSWW Nabídka Obnovit úlohu z paměti zařízení 13

30 Nabídka Spotřební materiál V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-4 Nabídka Spotřební materiál První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Správa spotřebního materiálu Tisk stavu spotřebního materiálu Nastavení spotřebního materiálu Černá tisková kazeta Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kazety s barevným tonerem Velmi nízký stav Stop Výzva pokračovat* Nastavení při nízké prahové hodnotě Azurová tisková kazeta Purpurová tisková kazeta Žlutá tisková kazeta Pokračovat % Fixační jednotka Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Přenosová sada Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kombinace funkce Barevně/Černobíle Auto* Většinou barevné stránky Zprávy o spotřebním materiálu Zpráva o docházení spotřebního materiálu Většinou černobílé stránky Zapnuto* Vypnuto 14 Kapitola 2 Nabídky ovládacího panelu CSWW

31 Tabulka 2-4 Nabídka Spotřební materiál (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Černá tisková kazeta OK: stav Azurová tisková kazeta OK: stav Purpurová tisková kazeta OK: stav Žlutá tisková kazeta OK: stav Nádobka na odpadní toner OK: stav Přenosová sada OK: stav Fixační jednotka OK: stav Ukazatel úrovně Zapnuto* Vypnuto CSWW Nabídka Spotřební materiál 15

32 Nabídka Zásobníky V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-5 Nabídka Zásobníky První úroveň Druhá úroveň Hodnoty Správa zásobníků Použití požadovaného zásobníku Výhradně* První Výzva k ručnímu podávání Vždy* Pokud není naplněn Výzva k nastavení formátu/typu Displej* Nezobrazovat Použít jiný zásobník Povoleno* Zakázáno Alternativní režim hlavičkového papíru Zakázáno* Povoleno Prázdné stránky Auto* Ano Nahradit A4/Letter Ano* Ne Formát v zásobníku 1 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 1 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 2 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 2 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 3 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 3 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 4 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 4 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 5 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 5 Vyberte v seznamu požadovanou možnost. Formát v zásobníku 6 Vyberte v seznamu požadovanou možnost. Typ v zásobníku 6 Vyberte v seznamu požadovanou možnost. 16 Kapitola 2 Nabídky ovládacího panelu CSWW

33 Nabídka Správa Nabídka Sestavy Tabulka 2-6 Nabídka Sestavy První úroveň Druhá úroveň Třetí úroveň Hodnoty Stránky konfigurace/stavu Tisk Jiné stránky Tisk Mapa nabídky Správa Stránka konfigurace Stránka stavu spotřebního materiálu Stránka využití Stránka dráhy papíru Stránka Adresář souborů Stránka aktuálního nastavení Protokol úlohy využití barev Stránka s ukázkami Ukázky RGB Ukázky CMYK Seznam písem PCL Seznam písem PS Nabídka Obecná nastavení V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-7 Nabídka Obecná nastavení První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Nastavení data a času Formát data a času Formát data DD/MMM/RRRR MMM/DD/RRRR* RRRR/MMM/DD Formát času 12 hodin (dop./odp.)* 24 hodin Datum a čas Datum Doba Časové pásmo CSWW Nabídka Správa 17

34 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Upravit pro letní čas Zapnuto Vypnuto* Nastavení úspory energie Zpoždění spánku 15* Rozsah: 1 až 120 minuta. Optimální rychlost/ využití energie První strana rychleji* Úspora energie Vyšší úspora energie Nejvyšší úspora energie Kvalita tisku Nastavení barvy Výrazné tóny Sytost azurové Sytost purpurové -5 až 5 Výchozí hodnota = 0 Střední tóny Odstíny Obnovit hodnoty barev Sytost žluté Sytost černé Sytost azurové Sytost purpurové Sytost žluté Sytost černé Sytost azurové Sytost purpurové Sytost žluté Sytost černé -5 až 5 Výchozí hodnota = 0-5 až 5 Výchozí hodnota = 0 Registrace obrázku Nastavit zásobník <X> Tisk zkušební stránky Posun X1 Posun Y1-5,00 mm až 5,00 mm Výchozí hodnota = 0 Posun X2 Posun Y2 Režim Auto čidlo Rozpoznávání médií v zásobníku 1 Rozpoznávání médií v zásobníku X Plné snímání Rozšířené rozpoznávání* Pouze fólie Rozšířené rozpoznávání* Pouze fólie 18 Kapitola 2 Nabídky ovládacího panelu CSWW

35 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Nastavení typů papíru Vyberte ze seznamu typů papíru, které produkt podporuje. Dostupné možnosti jsou pro každý typ papíru stejné. Režim tisku Vyberte režim tisku ze seznamu. Výchozí hodnota = Režim Auto čidlo Režim rezistence Normální* Nahoru Dolů Režim vlhkosti Normální* Vysoká Režim teploty fixační jednotky Normální* Nahoru Dolů Režim ohnutí papíru Normální* Sníženo Optimalizovat Normální papír Standardní* Hladký Lehká média Normální* Hladký Silný papír Standardní* Hladký Kontrola obálek Normální* Alternativní 1 Alternativní 2 Prostředí Normální* Nízká teplota Síťové napětí Normální* Nízké napětí Zásobník 1 Normální* Alternativní Kontrola čištění Normální* Alternativní CSWW Nabídka Správa 19

36 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Pozadí Normální* Alternativní 1 Alternativní 2 Alternativní 3 Teplota média Normální* Alternativní Ovládání stejnoměrnosti Normální* Alternativní 1 Alternativní 2 Alternativní 3 Předb. otáčení Normální* Alternativní 1 Alternativní 2 Alternativní 3 Registrace Normální* Alternativní Ovládání přenosu Normální* Alternativní 1 Alternativní 2 Alternativní 3 Kontrola vlhkosti Normální* Alternativní Obnovit optimalizaci Kontrola okraje Vypnuto Světlý Normální* Maximální Obnovení po uvíznutí papíru Auto* Vypnuto Správa uložených úloh Limit úložiště pro úlohu rychlého kopírování Zapnuto Výchozí hodnota = Kapitola 2 Nabídky ovládacího panelu CSWW

37 Tabulka 2-7 Nabídka Obecná nastavení (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Limit pozastavení úlohy rychlého kopírování Vypnuto* 1 hodina 4 hod 1 den 1 týden Název výchozí složky pro uložené úlohy Vyberte název složky ze seznamu. Veřejné* Řadit uložené úlohy podle Název úlohy* Datum Obnovit výrobní nastavení Resetovat Všechna Kalibrace Obecné Tisk Zabezpečení Omezit barvy Povolit Zakázat Barevně, pokud lze* Nabídka Nastavení obnovení z jednotky USB Tabulka 2-8 Nabídka Nastavení obnovení z jednotky USB První úroveň Druhá úroveň Hodnoty Nastavení obnovení z jednotky USB Přístupový kód Povolit* Zakázat Nabídka Nastavení tisku V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-9 Nabídka Nastavení tisku První úroveň Druhá úroveň Hodnoty Ruční podávání Povoleno Zakázáno* CSWW Nabídka Správa 21

38 Tabulka 2-9 Nabídka Nastavení tisku (pokračování) První úroveň Druhá úroveň Hodnoty Písmo Courier Normální* Tmavý Široký A4 Povoleno Zakázáno* Tisk chyb PS Povoleno Zakázáno* Tisk chyb PDF Povoleno Zakázáno* Jazyk Auto* PCL POSTSCRIPT PDF PCL Délka formuláře Rozsah: Výchozí hodnota = 60 Orientace Na výšku* Na šířku Zdroj písma Vnitřní* Jemné USB <X> Číslo písma Rozsah: 0 až 999 Výchozí hodnota = 0 Rozteč písma Rozsah: 0,44 až 99,99 Výchozí hodnota = 10 Velikost bodu písma Rozsah: 4,00 až 999,75 Výchozí hodnota = 12,00 Sada znaků Připojit CR k LF Vyberte sadu znaků ze seznamu. Ne* Ano Potlačit prázdné stránky Ne* Ano Mapování zdroje média Standardní* Klasické 22 Kapitola 2 Nabídky ovládacího panelu CSWW

39 Nabídka Možnosti tisku V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-10 Nabídka Možnosti tisku První úroveň Druhá úroveň Hodnoty Počet kopií Výchozí hodnota = 1 Výchozí formát papíru Vyberte ze seznamu formátů, které produkt podporuje. Výchozí vlastní formát papíru Palce Rozměr X Rozsah: 2,99 až 12,28 Výchozí hodnota = 12,28 Rozměr Y Rozsah: 5,00 až 18,50 Výchozí hodnota = 18,5 MM Rozměr X Rozsah: 76 až 312 mm Výchozí hodnota = 312 Rozměr Y Rozsah: 127 až 470 Výchozí hodnota = 470 Strany Jednostranný* Oboustranný Formát Two-Sided Styl knížky* Otočený styl Povolit nahrazení od kraje ke kraji Povoleno Zakázáno* Nabídka Nastavení displeje V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-11 Nabídka Nastavení displeje První úroveň Druhá úroveň Hodnoty Jas displeje Rozsah: -10 až 10 Výchozí hodnota = 0 Jazyk Vyberte ze seznamu jazyků, které produkt podporuje. Zobrazit IP adresu Displej* Skrýt CSWW Nabídka Správa 23

40 Tabulka 2-11 Nabídka Nastavení displeje (pokračování) První úroveň Druhá úroveň Hodnoty Režim spánku Zakázáno Použít zpoždění spánku* Použít plán spánku Vyvážit úsporu energie/dobu čekání Časový limit nečinnosti Rozsah: 10 až 300 sekund Smazatelná varování Zapnuto Výchozí hodnota = 60 Úloha* Události s možností pokračování Automaticky pokračovat (po 10 sekundách)* Pokračujte stisknutím tlačítka OK Nabídka Správa spotřebního materiálu V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-12 Nabídka Správa spotřebního materiálu První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Tisk stavu spotřebního materiálu Nastavení spotřebního materiálu Černá tisková kazeta Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kazety s barevným tonerem Velmi nízký stav Stop Výzva pokračovat* Nastavení při nízké prahové hodnotě Azurová tisková kazeta Purpurová tisková kazeta Žlutá tisková kazeta Pokračovat % Fixační jednotka Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % 24 Kapitola 2 Nabídky ovládacího panelu CSWW

41 Tabulka 2-12 Nabídka Správa spotřebního materiálu (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Přenosová sada Velmi nízký stav Stop Výzva pokračovat* Pokračovat Nastavení při nízké prahové hodnotě % Kombinace funkce Barevně/Černobíle Auto* Většinou barevné stránky Zprávy o spotřebním materiálu Zpráva o docházení spotřebního materiálu Většinou černobílé stránky Zapnuto* Vypnuto Ukazatel úrovně Zapnuto* Vypnuto Obnovit spotřební materiál Nová sada pojistek Ne Ano Nová přenosová sada Ne Ano Nabídka Správa zásobníků V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-13 Nabídka Správa zásobníků První úroveň Použití požadovaného zásobníku Hodnoty Výhradně* První Výzva k ručnímu podávání Vždy* Pokud není naplněn Výzva k nastavení formátu/typu Displej* Nezobrazovat Použít jiný zásobník Povoleno* Zakázáno Alternativní režim hlavičkového papíru Zakázáno* Povoleno CSWW Nabídka Správa 25

42 Tabulka 2-13 Nabídka Správa zásobníků (pokračování) První úroveň Prázdné stránky Hodnoty Auto* Ano Nahradit A4/Letter Ano* Ne Nabídka Nastavení sítě V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-14 Nabídka Nastavení sítě První úroveň Časový limit V/V Hodnoty Rozsah: 5 až 300 s Výchozí hodnota = 15 Integrovaný server Jetdirect Podrobnosti naleznete v následující tabulce. Tyto nabídky mají stejnou strukturu. Je-li v zásuvce EIO nainstalována další síťová karta HP Jetdirect, jsou k dispozici obě nabídky. Tabulka 2-15 Integrovaný server Jetdirect První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Informace Vytisknout sestavu zabezpečení Ano Ne* TCP/IP Povolit Zapnuto* Vypnuto Název hostitele Pomocí tlačítek se šipkami vyberte název hostitele. NPIXXXXXX* Nastavení IPv4 Metoda konfigurace Bootp* DHCP Automatická adresa IP Ručně Výchozí adresa IP Automatická adresa IP* Starší Verze DHCP Ano Ne* 26 Kapitola 2 Nabídky ovládacího panelu CSWW

43 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Obnovit DHCP Ano Ne* Primární server DNS Sekundární server DNS Rozsah: 0 až 255 Výchozí hodnota = xxx.xxx.xx.xx Rozsah: 0 až 255 Výchozí hodnota = Nastavení IPv6 Povolit Zapnuto* Vypnuto Od: Ruční nastavení Povolit Zapnuto Vypnuto* Od: Vyberte v seznamu požadovanou možnost. Zásady pro DHCPv6 Určené směrovačem Směrovač není k dispozici* Vždy Primární server DNS Sekundární server DNS Vyberte v seznamu požadovanou možnost. Vyberte v seznamu požadovanou možnost. Server proxy Vyberte v seznamu požadovanou možnost. Port serveru proxy Výchozí hodnota = Časový limit nečinnosti Výchozí hodnota = 0270 Zabezpečení Zabezpečený web HTTPS požadováno* IPSEC Podržet HTTPS volitelně Zakázat* 802.1x Resetovat Podržet* CSWW Nabídka Správa 27

44 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Obnovit zabezpečení Ano Ne* Diagnostika Vestavěný test Test hardwaru LAN Ano Ne* Test HTTP Ano Ne* Test SNMP Ano Ne* Test dráhy papíru Ano Ne* Vybrat všechny testy Ano Ne* Čas provedení Rozsah: 1 až 60 hodin Provést Ano Výchozí hodnota = 1 Ne* Testování spojení (ping) Typ cíle IPv4 IPv6 Cílová adresa IPv4 Rozsah: 0 až 255 Výchozí hodnota = Cílová adresa IPv6 Vyberte v seznamu požadovanou možnost. Výchozí hodnota = : : 1 Velikost paketu Výchozí hodnota = 64 Časová prodleva Výchozí hodnota = 001 Počet Výchozí hodnota = 004 Výsledky tisku Ano Ne* Provést Ano Ne* 28 Kapitola 2 Nabídky ovládacího panelu CSWW

45 Tabulka 2-15 Integrovaný server Jetdirect (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Pátá úroveň Hodnoty Výsledky testování spojení (ping) Odeslané pakety Výchozí hodnota = Přijaté pakety Výchozí hodnota = Procenta ztracených Výchozí hodnota = 000 Min. čas vrácení Výchozí hodnota = 0000 Max. čas vrácení Výchozí hodnota = 0000 Průměrný čas vrácení Probíhá testování spojení (ping) Výchozí hodnota = 0000 Ano Ne* Aktualizovat Ano Ne* Rychlost připojení Auto* 10T Poloviční 10T Plný 100TX Poloviční 100TX Plný 100TX Auto 1000T Plný CSWW Nabídka Správa 29

46 Nabídka Odstraňování problémů V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-16 Nabídka Odstraňování problémů První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Ukončení řešení potíží POZNÁMKA: Tato položka se zobrazí jen v případě, že se vracíte z nabídky Odstraňování problémů. Tisk protokolu událostí Zobrazit protokol událostí Tisk stránky kvality Tisk stránek řešení potíží s kvalitou tisku Diagnostická stránka Test barevného pruhu Tisk zkušební stránky Kopie Rozsah: 1 až 30 Výchozí hodnota = 1 Diagnostické testy Vypnout kontrolu kazety Čidla dráhy papíru Spustit test Test dráhy papíru Tisk zkušební stránky Tisk Zdroj Vyberte zásobník ze seznamu dostupných zásobníků. Test dráhy při oboustranném tisku Vypnuto* Zapnuto Počet kopií Rozsah: 1 až 500 Výchozí hodnota = 1 Ruční test čidla Vyberte čidlo zařízení ze seznamu. Ruční test čidla zásobníku/přihrádky Vyberte čidlo zařízení ze seznamu. Test součástí Vyberte požadovanou možnost ze seznamu dostupných součástí. Test při zastavení tisku Opakovat Vypnuto* Zapnuto 30 Kapitola 2 Nabídky ovládacího panelu CSWW

47 Tabulka 2-16 Nabídka Odstraňování problémů (pokračování) První úroveň Druhá úroveň Třetí úroveň Čtvrtá úroveň Hodnoty Načíst data diagnostiky Export na jednotku USB Diagnostické soubory Datový soubor zařízení Soubor s informacemi o ladění* Zahrnout výpisy stavu systému Informace o ladění čištění Vypnuto Zapnuto* Vypnuto Zapnuto* Obecná data ladění CSWW Nabídka Odstraňování problémů 31

48 Nabídka Údržba zařízení Nabídka Zálohování/obnovení UPOZORNĚNÍ: Zodpovědnost za zálohování a obnovení dat spočívá na zákazníkovi/správci zařízení. Servisní pracovníci by neměli za žádných okolností provádět zálohování ani obnovu dat zákazníků. V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-17 Nabídka Zálohování/obnovení První úroveň Druhá úroveň Třetí úroveň Hodnoty Zálohovaná data Naplánované zálohy Povolit plánování Zakázáno* Povoleno Doba zálohování Výchozí hodnota = aktuální čas Dny mezi zálohováním Výchozí hodnota = 1 Zálohovat Export poslední zálohy Obnovit data Vložte jednotku USB, která obsahuje soubor zálohy. Nabídka Kalibrace/čištění V následující tabulce označují položky s hvězdičkou (*) výchozí nastavení z výroby. Tabulka 2-18 Nabídka Kalibrace/čištění První úroveň Druhá úroveň Hodnoty Auto čištění Vypnuto* Zapnuto Interval čištění Vyberte ze seznamu intervalů čištění. Formát automatického čištění Letter* A4 Vytištění čisticí stránky Čištění skla laseru Rychlá kalibrace Úplná kalibrace Kalibrace zpoždění při probuzení/zapnutí Ano* Ne 32 Kapitola 2 Nabídky ovládacího panelu CSWW

49 Nabídka Upgrade firmwaru z USB Zobrazení: Na ovládacím panelu zařízení vyberte nabídku Údržba zařízení a poté vyberte podnabídku Upgrade firmwaru z USB. Vložte paměťové zařízení USB s balíkem upgradu firmwaru do portu USB a postupujte podle pokynů na obrazovce. Nabídka Servis Přístup do nabídky Servis je chráněn a vyžaduje zadání kódu PIN. Tato nabídka je určena pro použití autorizovaným servisním pracovníkem. CSWW Nabídka Údržba zařízení 33

50 34 Kapitola 2 Nabídky ovládacího panelu CSWW

51 3 Software pro systém Windows Podporované operační systémy Windows Podporované ovladače tiskárny pro systém Windows Volba správného ovladače tiskárny pro systém Windows Priorita nastavení tisku Změna nastavení ovladače tiskárny v systému Windows Odebrání softwaru v systému Windows Podporované nástroje pro systém Windows Software pro jiné operační systémy CSWW 35

52 Podporované operační systémy Windows Zařízení podporuje tyto operační systémy Windows: Windows XP (32bitová a 64bitová verze) Windows Vista (32bitová a 64bitová verze) Windows 7 (32bitová a 64bitová verze) Windows Server 2003 (32bitová a 64bitová verze) Windows Server 2008 (32bitová a 64bitová verze) 36 Kapitola 3 Software pro systém Windows CSWW

53 Podporované ovladače tiskárny pro systém Windows HP PCL 6 (výchozí hodnota ovladače tiskárny) Univerzální ovladač tiskárny HP PCL 6 (HP UPD PCL 6) HP postscript emulation Universal Print Driver (HP UPD PS) Univerzální ovladač tiskárny HP PCL 5 (HP UPD PCL 5) Ovladače tiskárny obsahují nápovědu online s pokyny pro běžné úlohy spojené s tiskem a popisem tlačítek, zaškrtávacích políček a rozevíracích seznamů nacházejících se v ovladači tiskárny. POZNÁMKA: Další informace o ovladači UPD najdete na stránce CSWW Podporované ovladače tiskárny pro systém Windows 37

54 Volba správného ovladače tiskárny pro systém Windows Ovladače tiskáren poskytují přístup k funkcím zařízení a umožňují počítači komunikovat se zařízením (prostřednictvím jazyka tiskárny). Následující ovladače tiskárny jsou k dispozici na adrese Ovladač HP PCL 6 Je poskytován jako výchozí ovladač. Tento ovladač je automaticky nainstalován, pokud nezvolíte odlišný ovladač Doporučeno pro všechna prostředí systémů Windows Poskytuje celkově nejlepší rychlost, kvalitu tisku a podporu funkcí zařízení pro většinu uživatelů Vyvinuto v souladu s rozhraním Windows Graphic Device Interface (GDI) za účelem dosažení nejlepší rychlosti v prostředích Windows Nemusí být plně kompatibilní se softwarem třetích stran a s vlastními programy, které jsou založené na jazyku PCL 5 Ovladač HP UPD PCL 6 Doporučeno pro všechna prostředí systémů Windows Poskytuje celkově nejlepší rychlost, kvalitu tisku a podporu funkcí zařízení pro většinu uživatelů Vyvinuto v souladu s rozhraním Windows GDI za účelem dosažení nejlepší rychlosti v prostředích Windows Nemusí být plně kompatibilní se softwarem třetích stran a s vlastními programy, které jsou založené na jazyku PCL 5 Ovladač HP UPD PS Doporučeno pro tisk pomocí programů Adobe nebo dalších vysoce profesionálních grafických programů Poskytuje podporu tisku s emulací a podporu písem ve formátu PostScript v paměti Flash Ovladač HP UPD PCL 5 Doporučen pro všeobecné kancelářské použití v prostředí všech operačních systémů Windows Kompatibilní s předchozími verzemi jazyka PCL a staršími zařízeními HP LaserJet Nejlepší volba pro tisk z vlastních programů nebo z programů jiných výrobců Nejlepší volba při provozu ve smíšeném prostředí, které vyžaduje, aby bylo zařízení nastaveno na jazyk PCL 5 (UNIX, Linux, sálové počítače) Navržen pro použití v prostředí podnikových verzí operačního systému Windows, protože umožňuje použití jednoho ovladače pro více modelů tiskáren Vhodný při tisku na více modelech tiskáren z mobilního počítače vybaveného operačním systémem Windows Univerzální tiskový ovladač HP (UPD) Univerzální tiskový ovladač (UPD) společnosti HP pro systém Windows je ovladač, díky kterému získáte z libovolného místa a bez stahování samostatných ovladačů okamžitý přístup téměř k jakémukoli zařízení HP LaserJet. Je založen na osvědčené technologii tiskových ovladačů společnosti HP, byl důkladně testován a používán s mnoha programy. Jedná se o stabilně výkonné řešení. 38 Kapitola 3 Software pro systém Windows CSWW

55 Ovladač HP UPD komunikuje přímo s každým zařízením společnosti HP, sbírá informace o nastavení a poté přizpůsobí uživatelské rozhraní tak, aby zobrazilo jedinečné funkce dostupné u daného zařízení. Automaticky povoluje dostupné funkce zařízení, např. oboustranný tisk a sešívání, takže je nemusíte zapínat ručně. Další informace najdete na stránce Režimy instalace UPD Tradiční režim Tento režim použijte, pokud ovladač instalujete z disku CD do jednoho počítače. Po instalaci z disku CD dodaného s produktem ovladač UPD pracuje jako standardní ovladač tiskárny. Pracuje s konkrétním produktem. Pokud použijete tento režim, musíte nainstalovat ovladač UPD zvlášť do každého počítače a pro každý produkt. Dynamický režim Chcete-li použít tento režim, stáhněte ovladač UPD z Internetu. Informace najdete na stránce Dynamický režim umožňuje použít jedinou instalaci ovladače produkty HP pak lze vyhledat a tisknout na ně z libovolného místa. Tento režim použijte, pokud instalujete ovladač UPD pro pracovní skupinu. CSWW Volba správného ovladače tiskárny pro systém Windows 39

56 Priorita nastavení tisku Změny v nastavení tisku mají různou prioritu v závislosti na tom, kde byly provedeny: POZNÁMKA: Názvy příkazů a dialogových oken se mohou lišit v závislosti na použitém programu. Dialogové okno Vzhled stránky: Toto dialogové okno otevřete klepnutím na příkaz Nastavení stránky nebo podobný v nabídce Soubor používaného programu. Změny nastavení provedené zde potlačí změny nastavení provedené kdekoliv jinde. Dialogové okno Tisk: Toto dialogové okno otevřete klepnutím na položku Tisk, Nastavení tisku nebo podobný příkaz v nabídce Soubor programu, v němž pracujete. Nastavení změněná v dialogovém okně Tisk mají nižší prioritu a obvykle nepřepisují nastavení nakonfigurovaná v dialogovém okně Vzhled stránky. Dialogové okno Vlastnosti tiskárny (ovladač tiskárny): Klepnutím na možnost Vlastnosti v dialogovém okně Tisk otevřete ovladač tiskárny. Nastavení změněná v dialogovém okně Vlastnosti tiskárny obvykle nepřepisují nastavení provedená jinde v tiskovém softwaru. Lze zde změnit většinu nastavení tisku. Výchozí nastavení ovladače tiskárny: Výchozí nastavení ovladače tiskárny určuje nastavení použitá ve všech tiskových úlohách kromě nastavení, která byla změněna v dialogových oknech Vzhled stránky, Tisk a Vlastnosti tiskárny. Nastavení na ovládacím panelu tiskárny: Změny nastavení provedené na ovládacím panelu tiskárny mají nižší prioritu než změny provedené kdekoliv jinde. 40 Kapitola 3 Software pro systém Windows CSWW

57 Změna nastavení ovladače tiskárny v systému Windows Změna nastavení pro všechny tiskové úlohy až do ukončení programu 1. V nabídce Soubor používaného programu klikněte na položku Tisk. 2. Vyberte ovladač a klikněte na položku Vlastnosti nebo Předvolby. Jednotlivé kroky se mohou lišit. Následuje nejčastější postup. Změna výchozího nastavení pro všechny tiskové úlohy 1. Windows XP, Windows Server 2003 a Windows Server 2008 (výchozí zobrazení nabídky Start): Klikněte na tlačítko Start a pak na možnost Tiskárny a faxy. Windows XP, Windows Server 2003 a Windows Server 2008 (výchozí zobrazení nabídky Start): Klikněte na tlačítko Start, na položku Nastavení a na možnost Tiskárny. Windows Vista: Klikněte na tlačítko Start, na položku Ovládací panely a v oblasti Hardware a zvuk klikněte na možnost Tiskárna. Windows 7: Klikněte na tlačítko Start a poté na možnost Zařízení a tiskárny. 2. Pravým tlačítkem myši klikněte na ikonu ovladače a pak klikněte na položku Předvolby tisku. Změna nastavení konfigurace zařízení 1. Windows XP, Windows Server 2003 a Windows Server 2008 (výchozí zobrazení nabídky Start): Klikněte na tlačítko Start a pak na možnost Tiskárny a faxy. Windows XP, Windows Server 2003 a Windows Server 2008 (výchozí zobrazení nabídky Start): Klikněte na tlačítko Start, na položku Nastavení a na možnost Tiskárny. Windows Vista: Klikněte na tlačítko Start, na položku Ovládací panely a v oblasti Hardware a zvuk klikněte na možnost Tiskárna. Windows 7: Klikněte na tlačítko Start a poté na možnost Zařízení a tiskárny. 2. Pravým tlačítkem myši klikněte na ikonu ovladače a pak vyberte položku Vlastnosti nebo položku Vlastnosti tiskárny. 3. Klikněte na kartu Nastavení zařízení. CSWW Změna nastavení ovladače tiskárny v systému Windows 41

58 Odebrání softwaru v systému Windows Windows XP Windows Vista Windows 7 1. Klepněte na příkazy Start, Ovládací panely a Přidat nebo odstranit programy. 2. Vyhledejte a vyberte produkt ze seznamu. 3. Klepnutím na tlačítko Změnit nebo odebrat software odeberte. 1. Klepněte na příkazy Start, Ovládací panely a Programy a funkce. 2. Vyhledejte a vyberte produkt ze seznamu. 3. Vyberte možnost Odinstalovat nebo změnit. 1. Klikněte na tlačítko Start, Ovládací panely. Potom v nabídce Programy klikněte na příkaz Odinstalovat program. 2. Vyhledejte a vyberte produkt ze seznamu. 3. Vyberte možnost Odinstalovat. 42 Kapitola 3 Software pro systém Windows CSWW
