OBRAZOVÉ MÓDY V AMATÉRSKÉM RÁDIU

Transkript

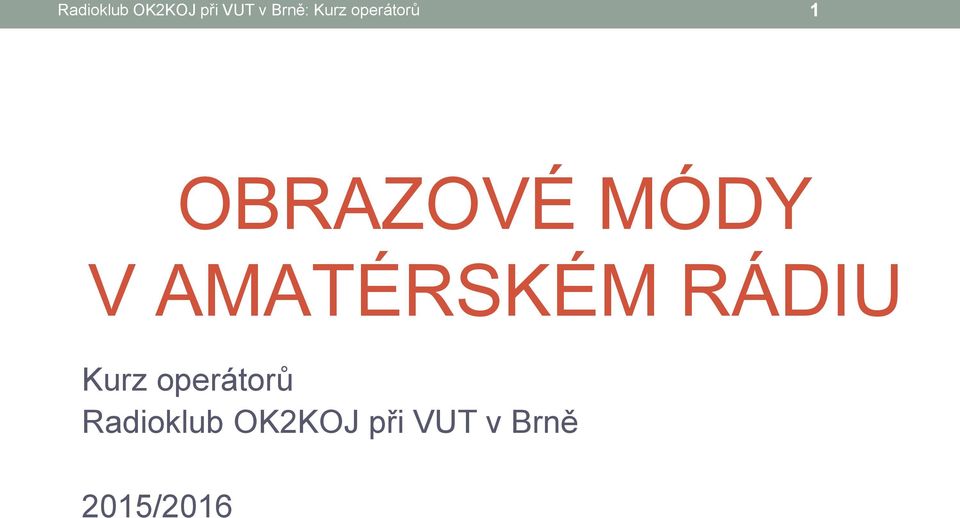

1 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 1 OBRAZOVÉ MÓDY V AMATÉRSKÉM RÁDIU Kurz operátorů Radioklub OK2KOJ při VUT v Brně 2015/2016

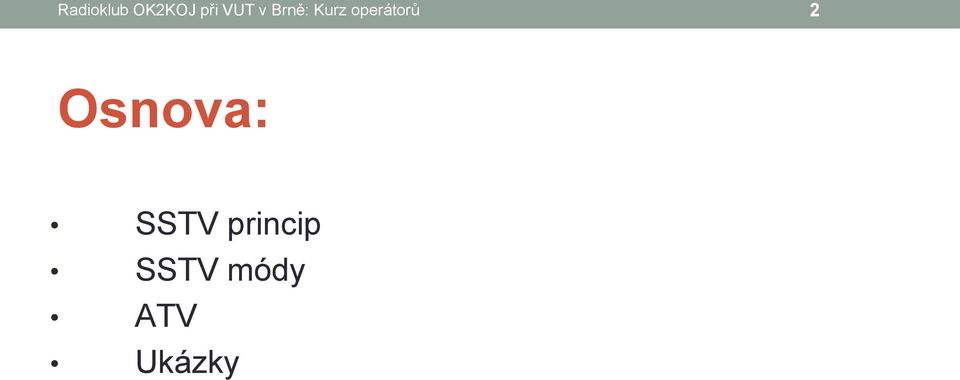

2 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 2 Osnova: SSTV princip SSTV módy ATV Ukázky

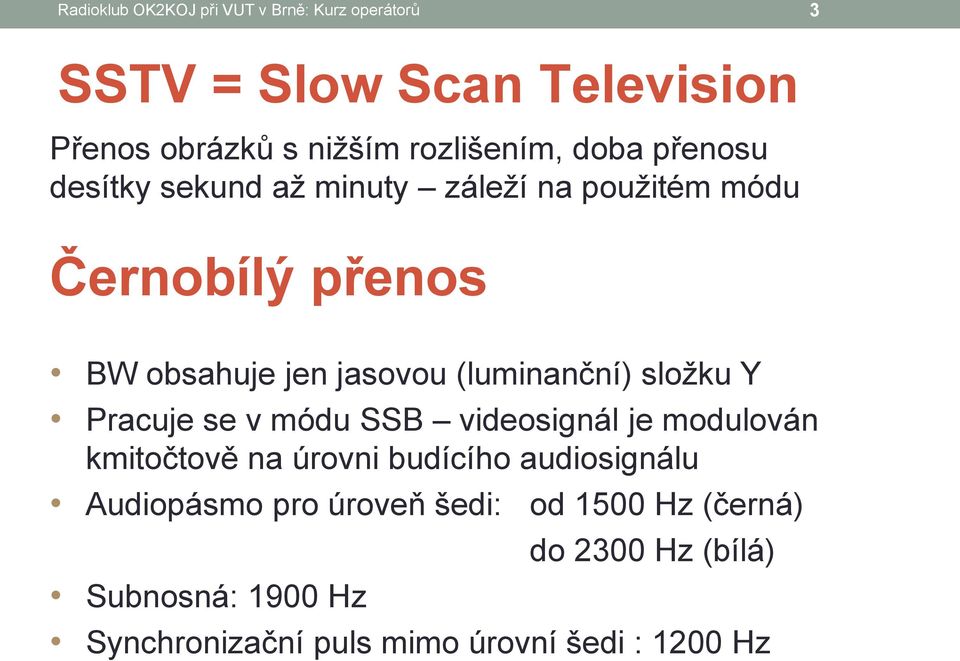

3 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 3 SSTV = Slow Scan Television Přenos obrázků s nižším rozlišením, doba přenosu desítky sekund až minuty záleží na použitém módu Černobílý přenos BW obsahuje jen jasovou (luminanční) složku Y Pracuje se v módu SSB videosignál je modulován kmitočtově na úrovni budícího audiosignálu Audiopásmo pro úroveň šedi: od 1500 Hz (černá) do 2300 Hz (bílá) Subnosná: 1900 Hz Synchronizační puls mimo úrovní šedi : 1200 Hz

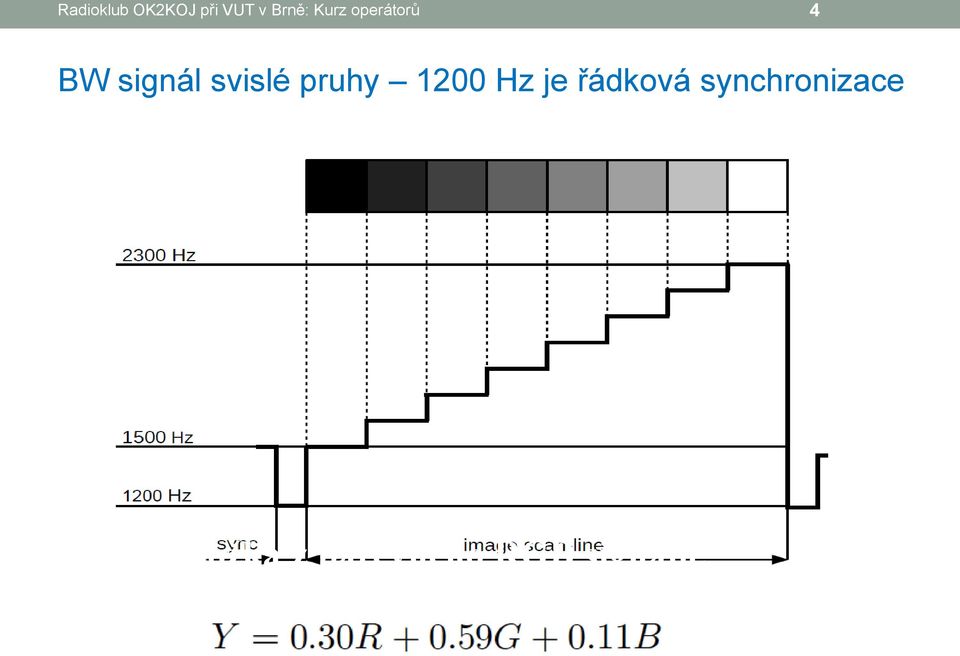

4 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 4 BW signál svislé pruhy 1200 Hz je řádková synchronizace Jasová složka z barevného RGB signálu:

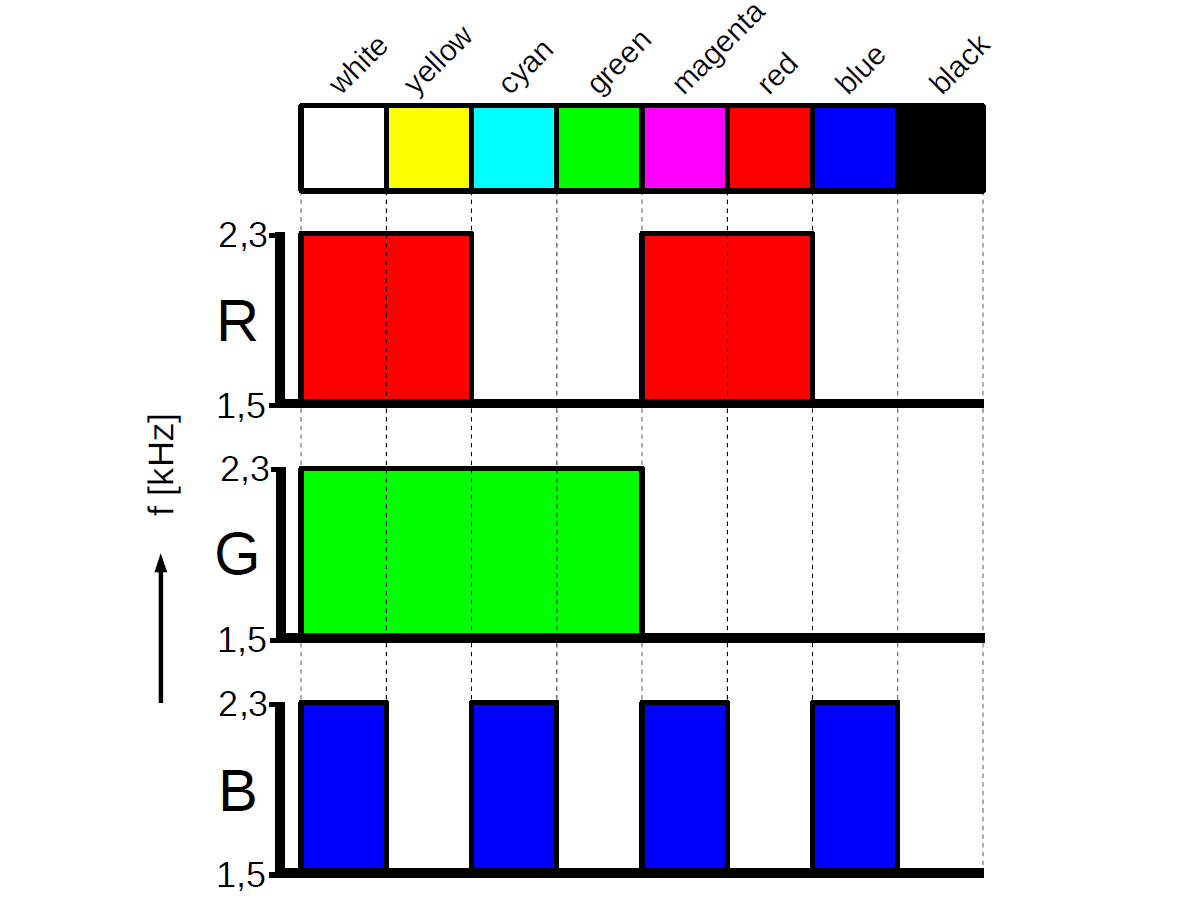

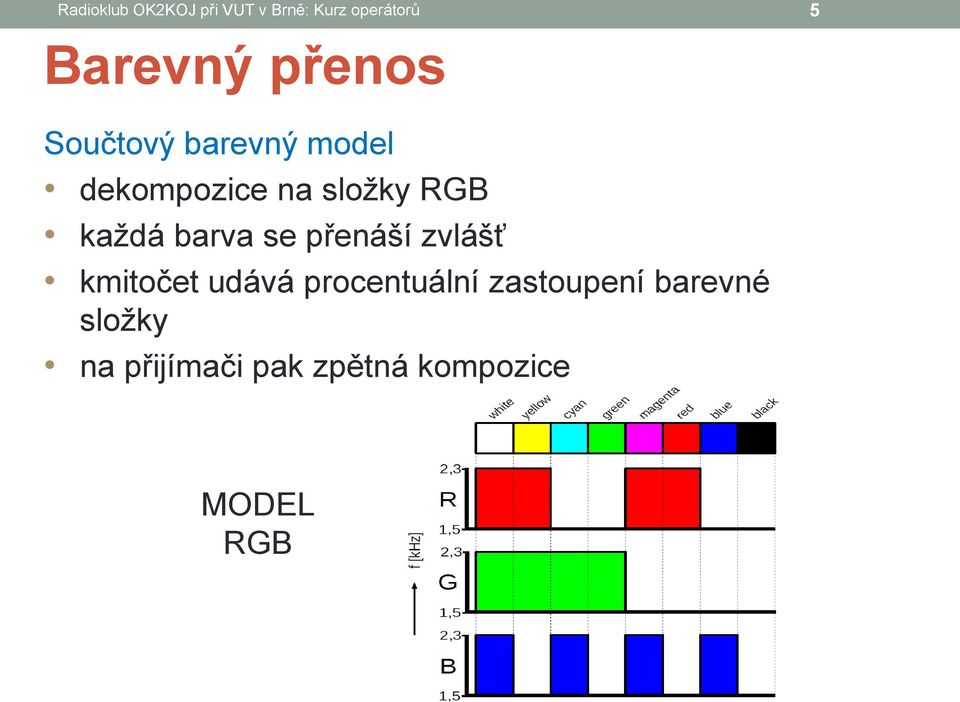

5 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 5 Barevný přenos Součtový barevný model dekompozice na složky RGB každá barva se přenáší zvlášť kmitočet udává procentuální zastoupení barevné složky na přijímači pak zpětná kompozice MODEL RGB

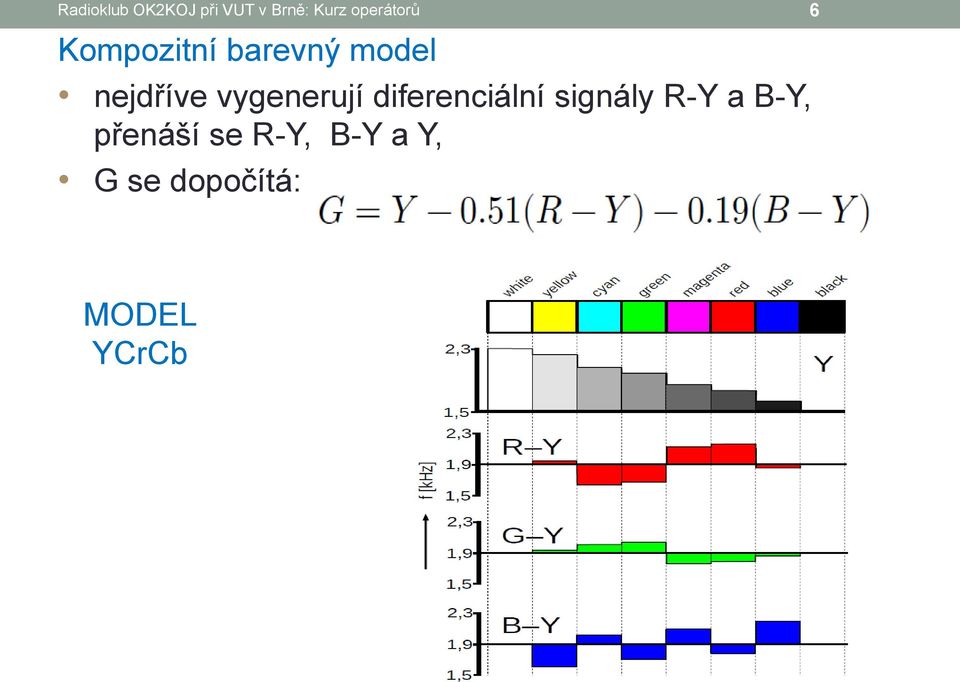

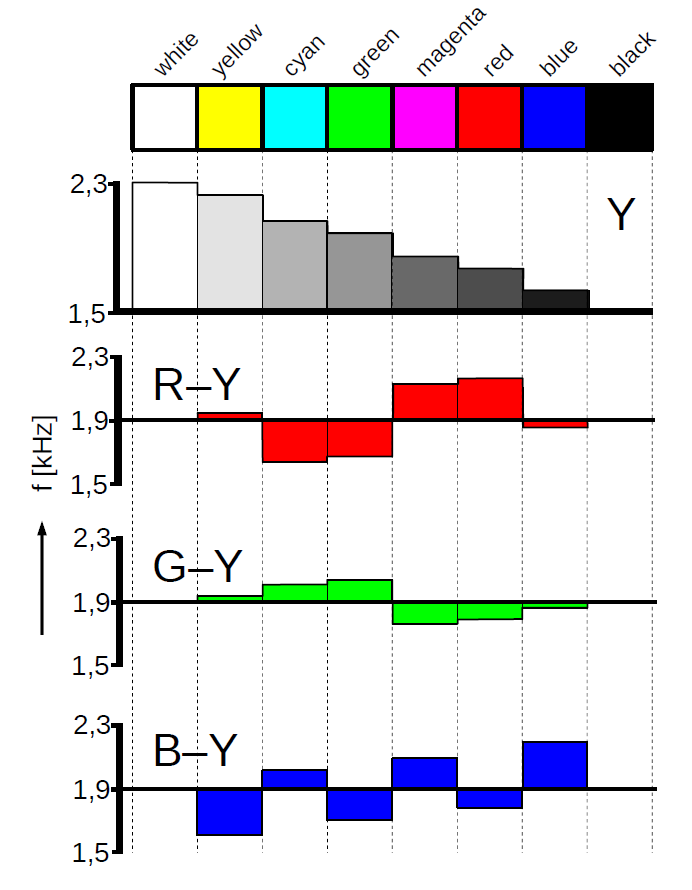

6 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 6 Kompozitní barevný model nejdříve vygenerují diferenciální signály R-Y a B-Y, přenáší se R-Y, B-Y a Y, G se dopočítá: MODEL YCrCb

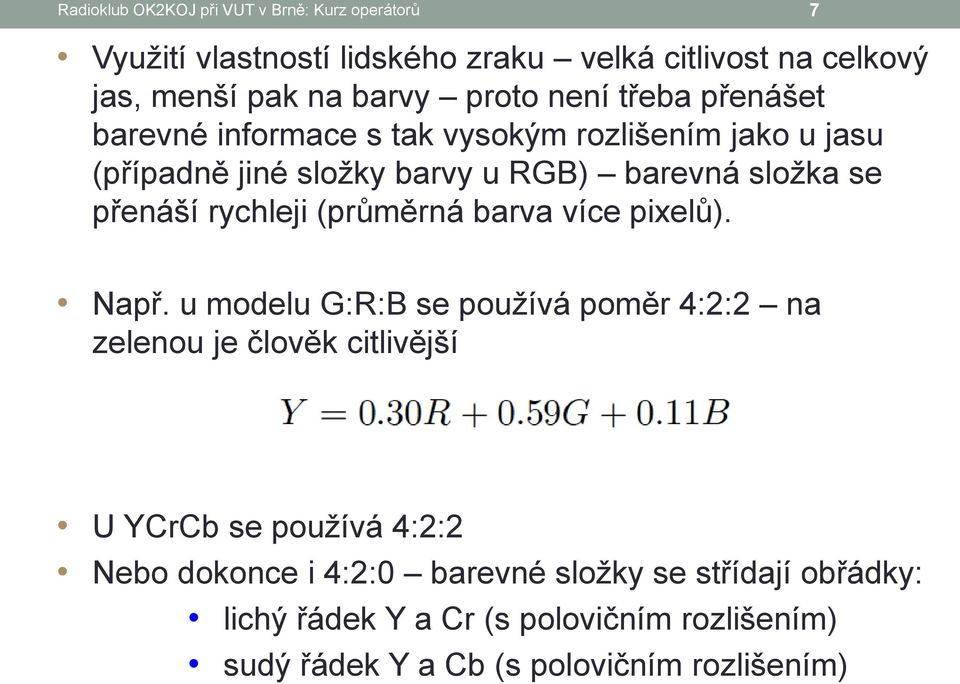

7 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 7 Využití vlastností lidského zraku velká citlivost na celkový jas, menší pak na barvy proto není třeba přenášet barevné informace s tak vysokým rozlišením jako u jasu (případně jiné složky barvy u RGB) barevná složka se přenáší rychleji (průměrná barva více pixelů). Např. u modelu G:R:B se používá poměr 4:2:2 na zelenou je člověk citlivější U YCrCb se používá 4:2:2 Nebo dokonce i 4:2:0 barevné složky se střídají obřádky: lichý řádek Y a Cr (s polovičním rozlišením) sudý řádek Y a Cb (s polovičním rozlišením)

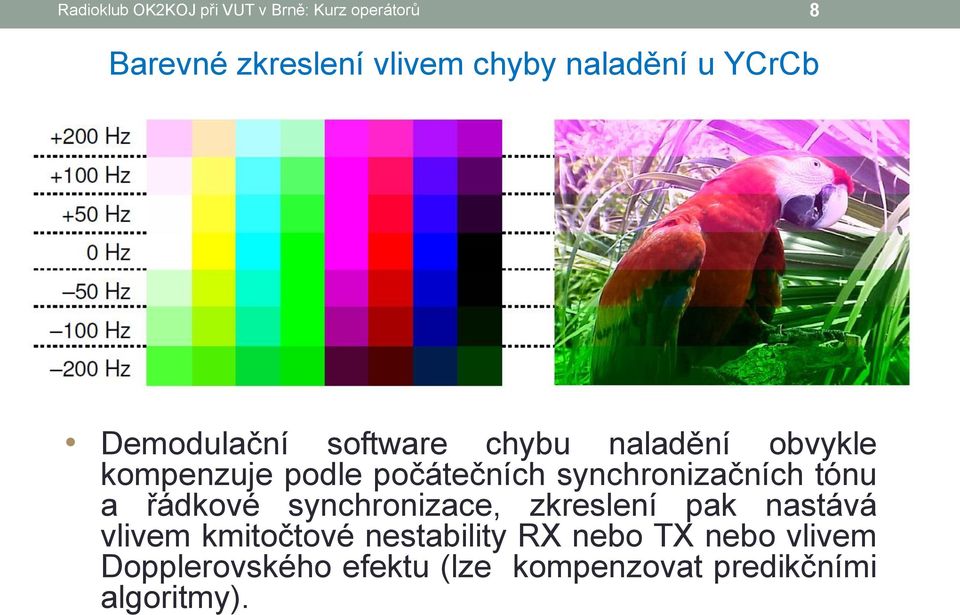

8 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 8 YCrCb je citlivý na přesné naladění Barevné zkreslení vlivem chyby naladění u YCrCb Demodulační software chybu naladění obvykle kompenzuje podle počátečních synchronizačních tónu a řádkové synchronizace, zkreslení pak nastává vlivem kmitočtové nestability RX nebo TX nebo vlivem Dopplerovského efektu (lze kompenzovat predikčními algoritmy).

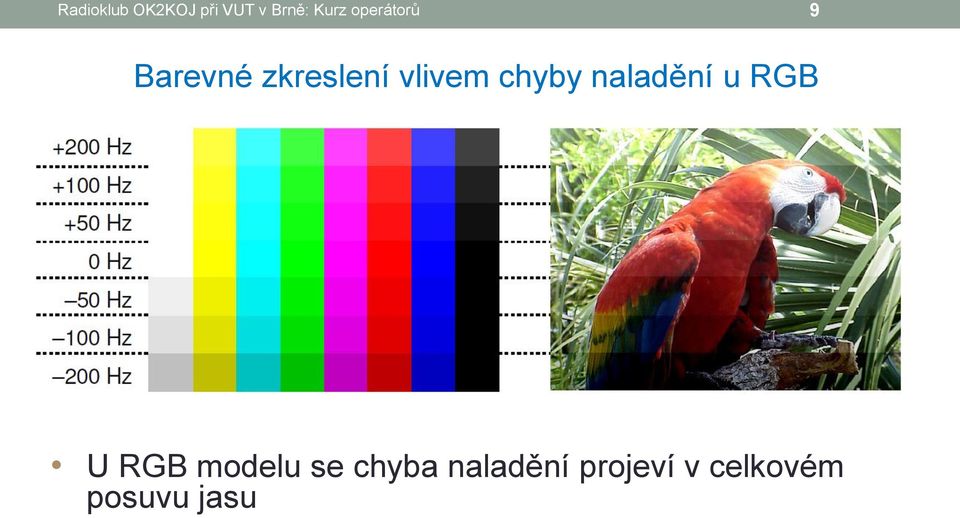

9 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 9 Barevné zkreslení vlivem chyby naladění u RGB u RGB U RGB modelu se chyba naladění projeví v celkovém posuvu jasu

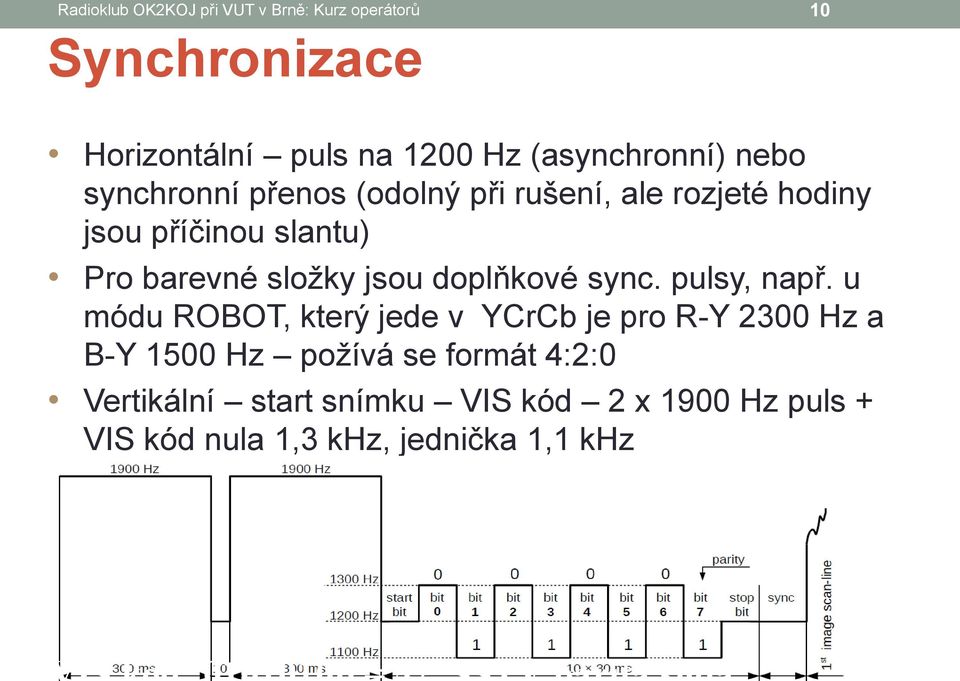

10 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 10 Synchronizace Horizontální puls na 1200 Hz (asynchronní) nebo synchronní přenos (odolný při rušení, ale rozjeté hodiny jsou příčinou slantu) Pro barevné složky jsou doplňkové sync. pulsy, např. u módu ROBOT, který jede v YCrCb je pro R-Y 2300 Hz a B-Y 1500 Hz požívá se formát 4:2:0 Vertikální start snímku VIS kód 2 x 1900 Hz puls + VIS kód nula 1,3 khz, jednička 1,1 khz VIS kód: b = 42, SSTV parita sudá

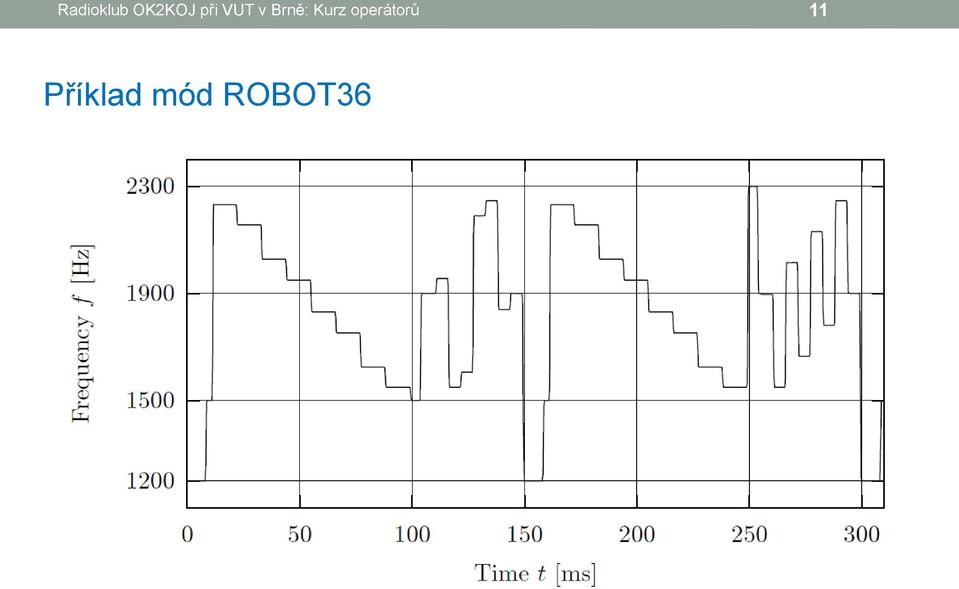

11 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 11 Příklad mód ROBOT36

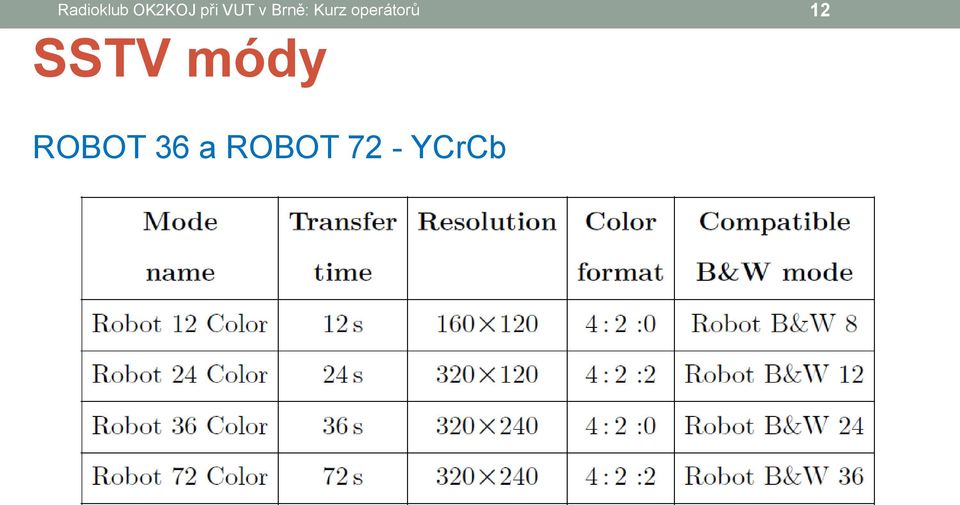

12 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 12 SSTV módy ROBOT 36 a ROBOT 72 - YCrCb

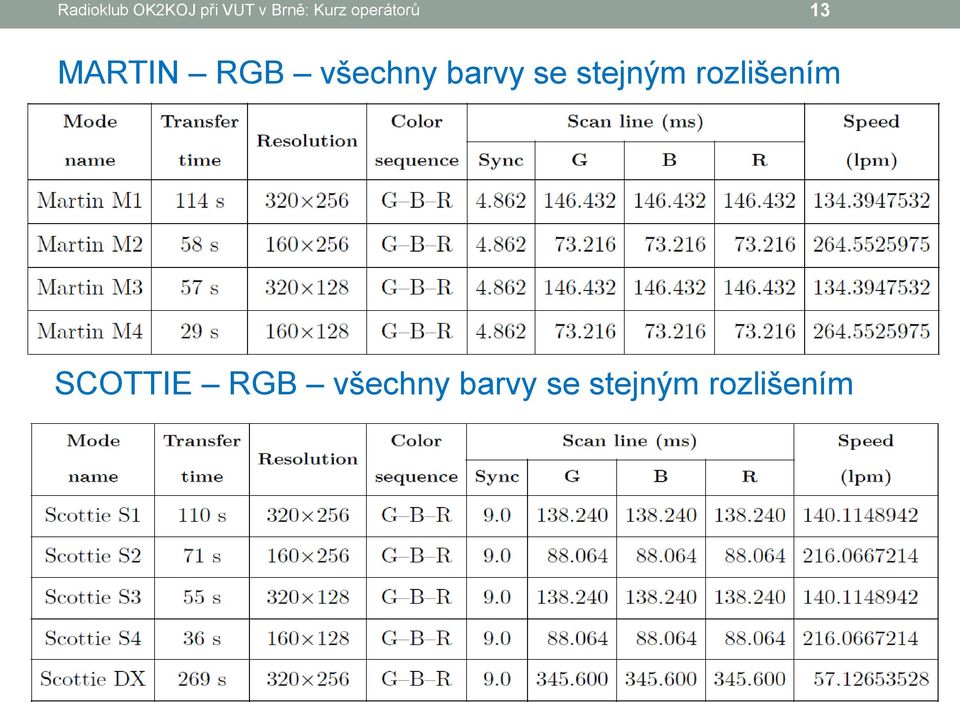

13 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 13 MARTIN RGB všechny barvy se stejným rozlišením SCOTTIE RGB všechny barvy se stejným rozlišením M1 a M2 dost často používají HAMové v EU

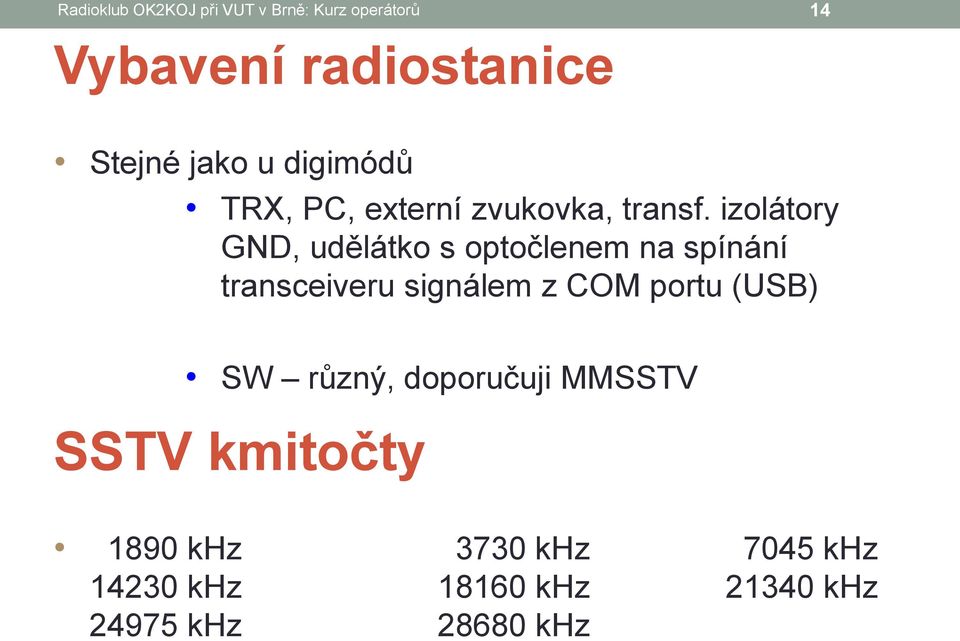

14 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů Vybavení radiostanice 14 Stejné jako u digimódů TRX, PC, externí zvukovka, transf. izolátory GND, udělátko s optočlenem na spínání transceiveru signálem z COM portu (USB) SW různý, doporučuji MMSSTV SSTV kmitočty 1890 khz 3730 khz 7045 khz khz khz khz khz khz

15 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 15 Co se dá přenášet Ukázka výzva Ukázka odpovědi na výzvu

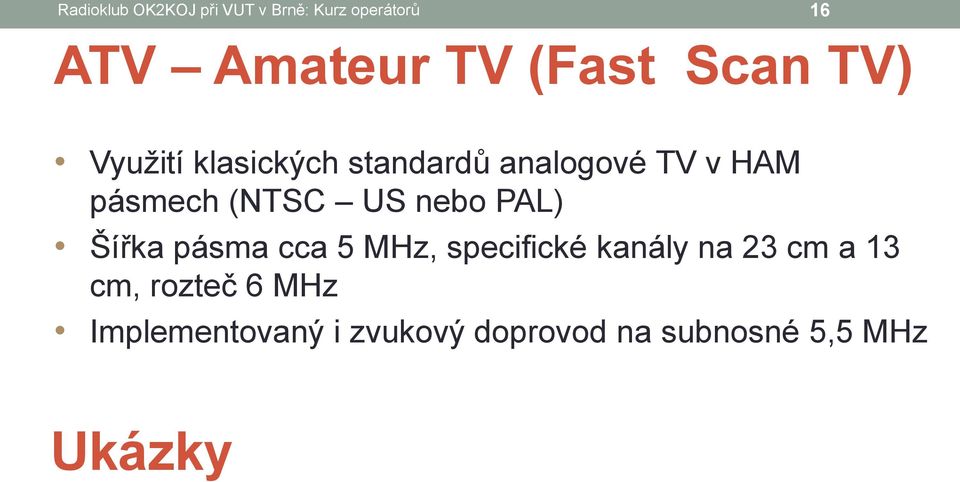

16 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů ATV Amateur TV (Fast Scan TV) Využití klasických standardů analogové TV v HAM pásmech (NTSC US nebo PAL) Šířka pásma cca 5 MHz, specifické kanály na 23 cm a 13 cm, rozteč 6 MHz Implementovaný i zvukový doprovod na subnosné 5,5 MHz 16 Ukázky
