1 Projekt: OORNÝ VÝVIK VE 3. TISÍILETÍ Téma: ESIII alší komponenty v moderní elektroinstalaci Obor: Elektrikář - silnoproud Ročník: 3. Zpracoval(a): Josef ulínek Střední průmyslová škola Uherský rod, 2010

2 OSH 1. Komponenty sběrnicových a RF systémů P Logic iagnostický přístroj álkový IR ovladač Literatura... 7

3 1. Komponenty sběrnicových a RF systémů 1.1. P Logic Popis výrobku Modul P-LOGI ve spojení s počítačem P se systémem Windows a s aplikačním softwarem Nikobus umožňuje naprogramování (konfigurování a nastavení parametrů) celé instalace se sběrnicí Nikobus. P-LOGI umožňuje začlenit logické funkce (N, OR,...) do systému Nikobus. Proměnné těchto logických funkcí mohou být tlačítka senzory Nikobus nebo také 6 logických vstupů jednotky P-LOGI. Na logické vstupy lze připojit vnější přístroje, např. detektor pohybu, okenní kontakty, EZS, EPS, apod., ale vždy bezpotenciálové kontakty. Technické údaje Napájení 230 V ± 10%, 50 Hz Rezerva chodu 24 hodin s uchováním nastavení při výpadku napájení Připojení na sběrnici Nikobus funkce spojení se senzory a aktory systému Nikobus průřez připojovaných vodičů 2 x 0,8 mm napětí na sběrnici 9 V, SELV (bezpečné malé napětí) provoz na sběrnici P- LOGI čeká na uvolnění sběrnice a pak vyšle zprávu Připojení RJ12 pouze pro připojení P (modem nelze připojit, použijte P-LINK) přenosová rychlost 9600 bps (bez parity a bez zpětné kontroly) počet bitů stop bit) zapojení zásuvky RJ12 1: Rx P-LINK 2: GN 3: Tx P-LINK 4: GN isplej L, 2řádkový, 16 znaků v řádku, bez podsvícení Teplota provozní 0 až +55 Rozměry šířka 4 TE, vxšxh 90x70x62 mm Montáž na přístrojovou lištu IN, 35 mm Hmotnost přibližně 250 g

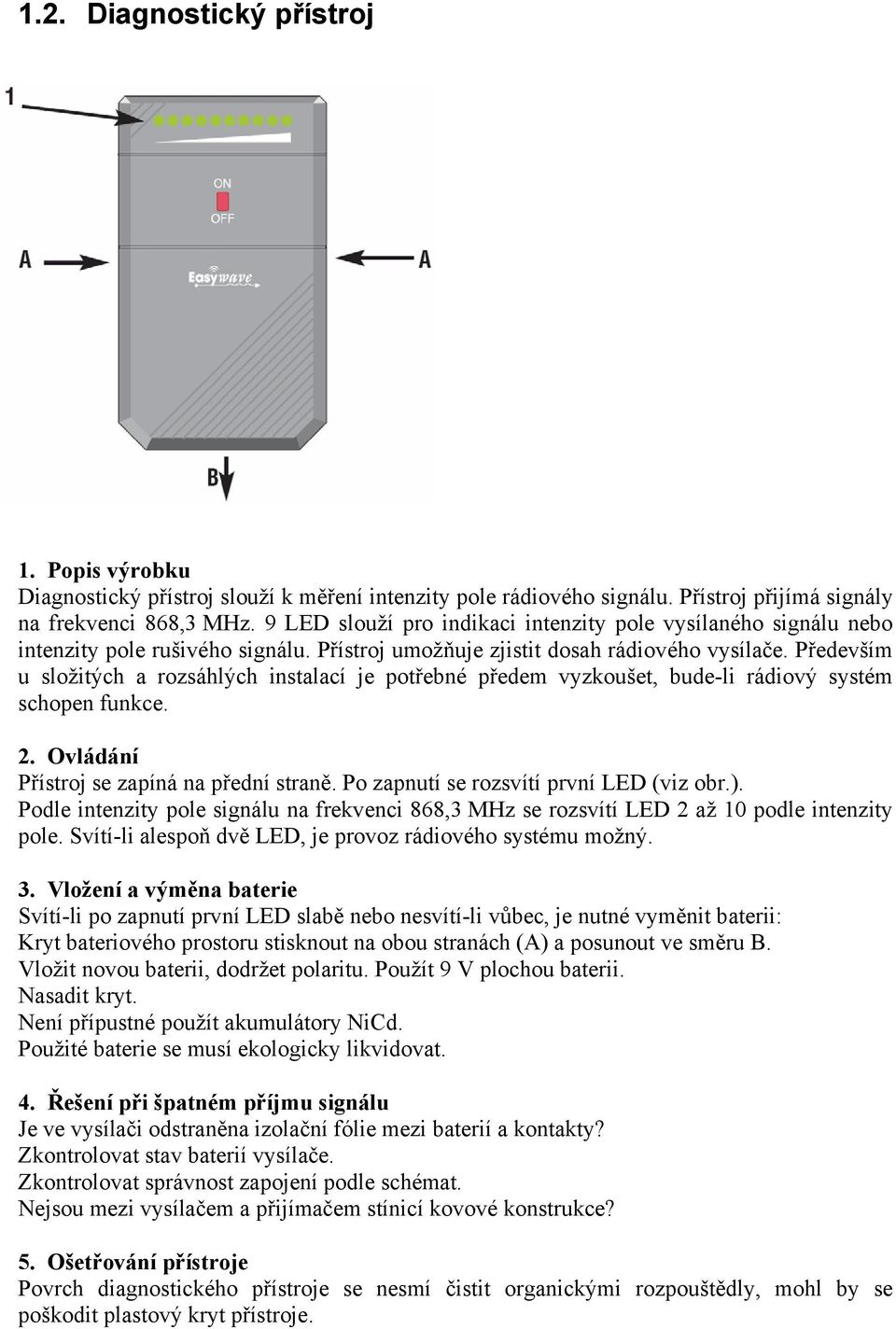

4 1.2. iagnostický přístroj 1. Popis výrobku iagnostický přístroj slouží k měření intenzity pole rádiového signálu. Přístroj přijímá signály na frekvenci 868,3 MHz. 9 LE slouží pro indikaci intenzity pole vysílaného signálu nebo intenzity pole rušivého signálu. Přístroj umožňuje zjistit dosah rádiového vysílače. Především u složitých a rozsáhlých instalací je potřebné předem vyzkoušet, bude-li rádiový systém schopen funkce. 2. Ovládání Přístroj se zapíná na přední straně. Po zapnutí se rozsvítí první LE (viz obr.). Podle intenzity pole signálu na frekvenci 868,3 MHz se rozsvítí LE 2 až 10 podle intenzity pole. Svítí-li alespoň dvě LE, je provoz rádiového systému možný. 3. Vložení a výměna baterie Svítí-li po zapnutí první LE slabě nebo nesvítí-li vůbec, je nutné vyměnit baterii: Kryt bateriového prostoru stisknout na obou stranách () a posunout ve směru. Vložit novou baterii, dodržet polaritu. Použít 9 V plochou baterii. Nasadit kryt. Není přípustné použít akumulátory Nid. Použité baterie se musí ekologicky likvidovat. 4. Řešení při špatném příjmu signálu Je ve vysílači odstraněna izolační fólie mezi baterií a kontakty? Zkontrolovat stav baterií vysílače. Zkontrolovat správnost zapojení podle schémat. Nejsou mezi vysílačem a přijímačem stínicí kovové konstrukce? 5. Ošetřování přístroje Povrch diagnostického přístroje se nesmí čistit organickými rozpouštědly, mohl by se poškodit plastový kryt přístroje.

5 6. Technické údaje Pracovní kmitočet Modulace Šířka pásma itlivost Napájecí napětí Spotřeba Teplota okolí Rozměry Hmotnost 868,3 MHz zjišťuje signály s amplitudovou i kmitočtovou modulací přibližně 150 khz přibližně 1,2 µv (asi 106 dm) 9 V, baterie přibližně 25 m mm přibližně 110 g 1.3. álkový IR ovladač álkový IR ovládač má 4 kanály, které se volí 4 číslicovými tlačítky. Ke každému kanálu jsou přiřazeny 4 funkce (tlačítka,,, ). Každé funkci na daném kanálu ovládače (,,, ) lze přiřadit zvláštní funkci v systému Nikobus. elkem tak lze přiřadit 16 různých funkcí. 4 funkcím na jednom kanálu dálkového IR ovládače lze v systému Nikobus přiřadit např. 2 vypínače (zap/vyp, zap/vyp) nebo 2 tlačítka nebo 1 vypínač a 1 tlačítko, stmívač, spínání ventilátoru, ovládání rolet atd. Při ovládání se nejprve stiskne tlačítko kanálu a s prodlevou min. 0,1 s tlačítko funkce. Při stisknutí tlačítka ovládač vyšle do prostoru příslušný kód kanálu a funkce. Ovládač vysílá do prostoru infračervené paprsky, které neprochází zdmi ani jinými překážkami, proto je použití dálkového ovládače omezeno na místnost, ve které se nachází také IR přijímač. Ovládač má červenou LE, která signalizuje stisknutí některého tlačítka a tím vyslání kódu. Nesvítí-li LE při stisknutí tlačítka, jsou baterie vybity. Technické údaje Napájecí zdroj 2 ks baterie 1,5 V, typ LR03 (nejsou součástí dodávky přístroje) Kód dálkového IR ovládače lze přijímat sběrnicovým tlačítkem s IR přijímačem: (se 2 tlačítkovými body) nebo (se 4 tlačítkovými body). Funkčním tlačítkům dálkového IR ovládače a tlačítkovým bodům sběrnicového tlačítka lze při programování jednotky Nikobus přiřadit různé funkce: : celkem 2 + 4x4 = 18 funkcí) : celkem 4 + 4x4 = 20 funkcí): Sběrnicové tlačítko, kanál 0 kanál 1 kanál 2 kanál 3 kanál 4
