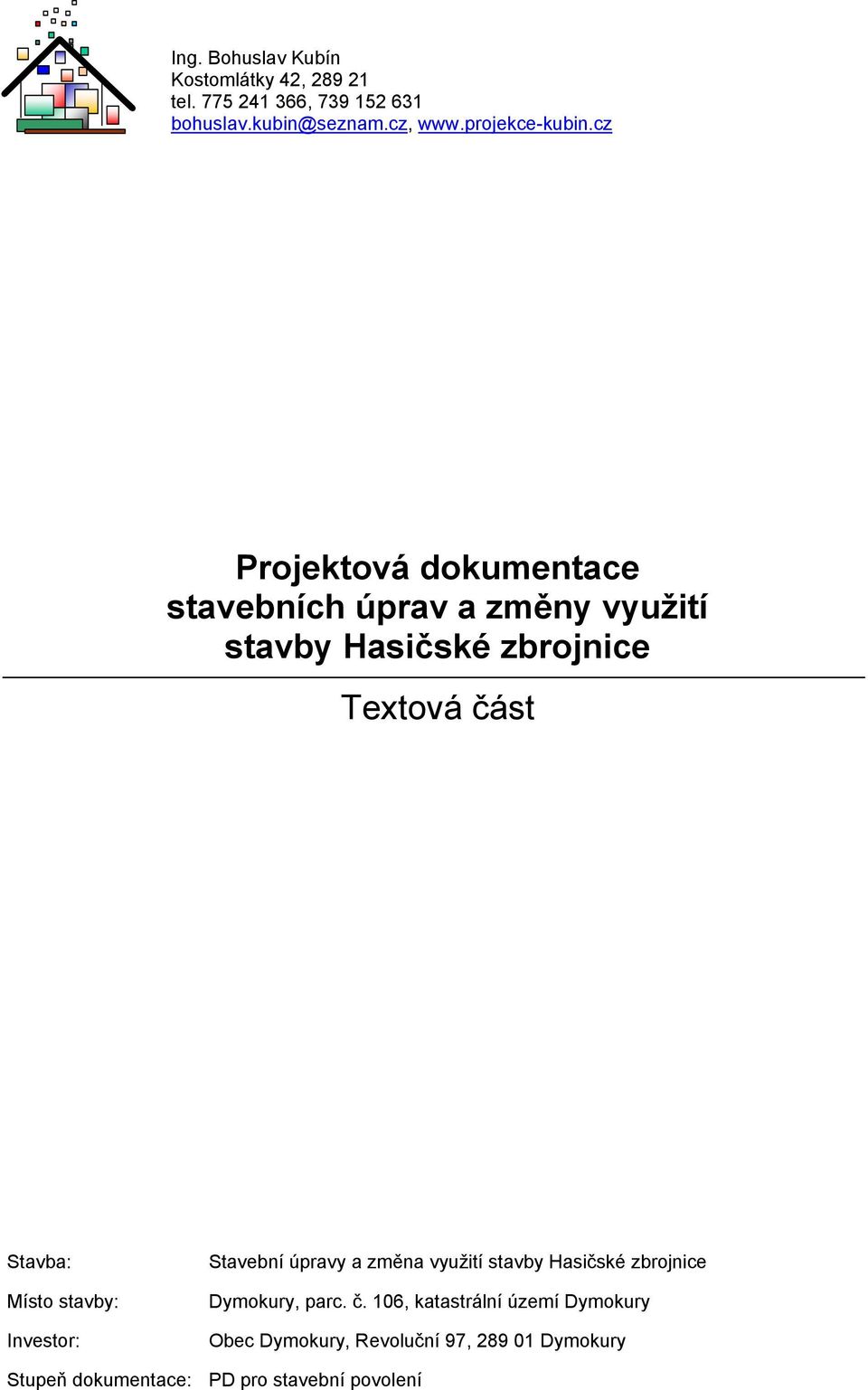

1 Ing. Bohuslav Kubín Kostomlátky 42, tel , Projektová dokumentace stavebních úprav a změny využití stavby Hasičské zbrojnice Textová část Stavba: Místo stavby: Investor: Stavební úpravy a změna využití stavby Hasičské zbrojnice Dymokury, parc. č. 106, katastrální území Dymokury Obec Dymokury, Revoluční 97, Dymokury Stupeň dokumentace: PD pro stavební povolení

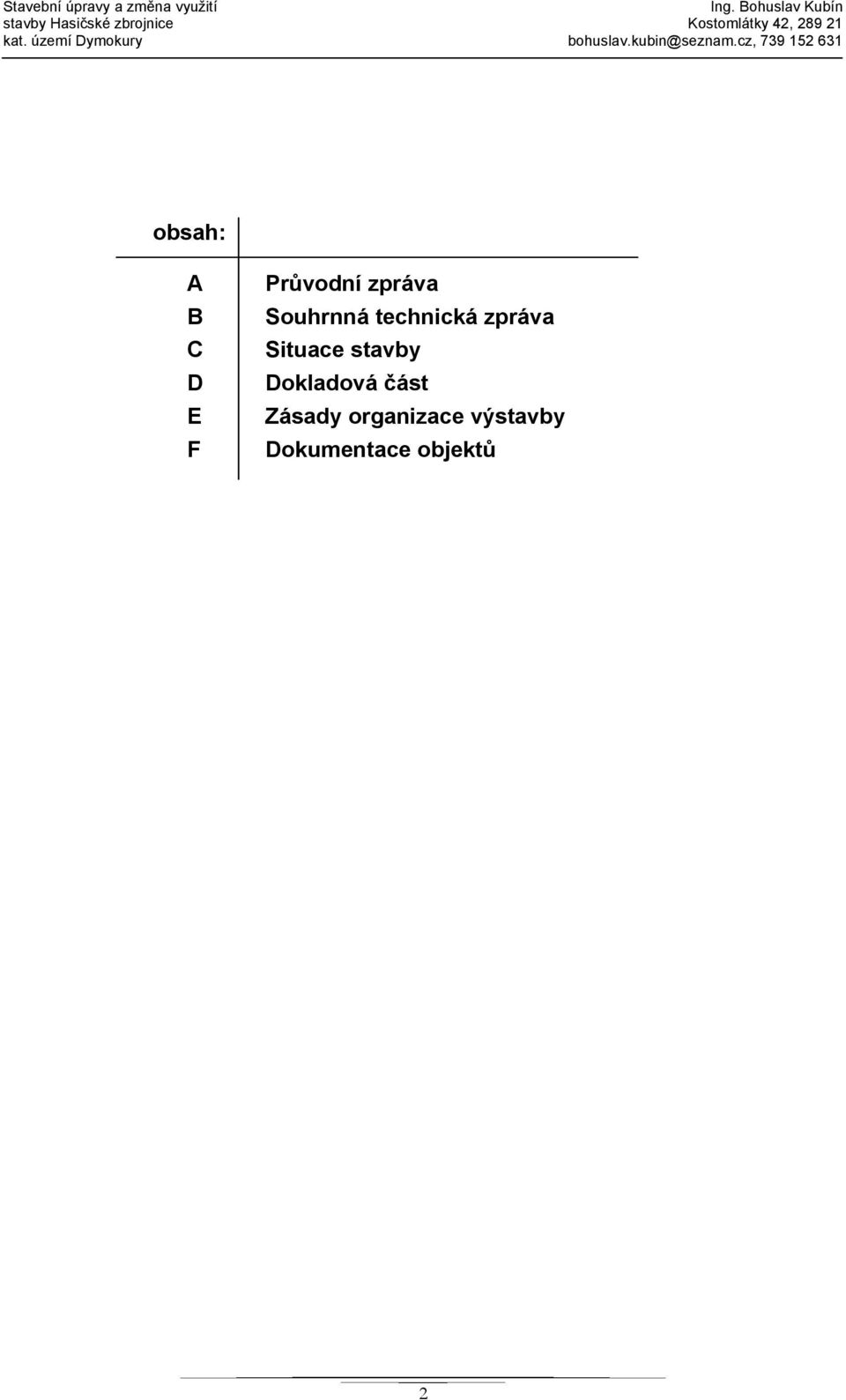

2 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, obsah: A B C D E F Průvodní zpráva Souhrnná technická zpráva Situace stavby Dokladová část Zásady organizace výstavby Dokumentace objektů 2

3 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, A Průvodní zpráva a) Identifikace stavby, stavebníka a projektanta Stavba: Investor: Místo stavby: Stavební úřad: Stupeň PD: Projektant: Stavební úpravy a změna využití stavby Hasičské zbrojnice Obec Dymokury, Revoluční 97, Dymokury Dymokury, parc. č. 106, katastrální území Dymokury Městec Králové PD pro stavební povolení Ing. Bohuslav Kubín, autorizovaný inženýr pro pozemní stavby č. 5643, 5. května 42, Kostomlátky Záměrem investora jsou stavební úpravy a změna využití stavby objektu Hasičské zbrojnice, objektu bez č. p. Objekt je umístěn na pozemku s parcelním číslem 106. Je součástí areálu bývalých sladoven se společným dvorem. Objekt v současné době slouží jako prostory skladu obce Dymokury a také jako sklad hasičské techniky sboru dobrovolných hasičů Dymokury. V rámci stavebních úprav dojde k vytvoření soukromé klubovny pro hasiče s vlastním hygienickým zázemím. Ve zbylých prostorách zůstane využití stávající. b) Dosavadní využití a zastavěnost území Pozemek se nachází v zastavěném území ve středu obce Dymokury. Řešený objekt je součástí areálu několika budov bývalých sladoven se společným centrálním dvorem. Centrální dvůr je přístupný z východní strany z ulice Revoluční. Přes tento dvůr je umožněn vstup do suterénních prostor objektu a odděleně také vstup do technického mezipatra a podkroví objektu. Oba tyto vstupy jsou umístěny na jižní straně objektu. Na západní straně objektu jsou umístěny garážová vrata do skladu hasičské techniky. Z východní a severní strany je objekt obklopen přilehlými sousedními budovami. V současné době je objekt i společný dvůr využíván jako obecní sklad a sklad hasičské techniky místního SDH. Celý areál je v majetku obce Dymokury, tedy investora. c) Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu Byl proveden vizuální průzkum a fotodokumentace stávajícího stavu budovy. Zároveň bylo provedeno zaměření objektu. V místech odkrytých konstrukcí bylo provedeno zhodnocení jejich stavu. Objekt je v užívání a stavební úpravy jsou malého rozsahu, proto nebyly provedeny sondy v konstrukcích a o konkrétním řešení, případně zajištění bude rozhodnuto během provádění samotných stavebních úprav. Pozemek je na východní straně napojen na místní komunikaci, ulici Revoluční, dále pak na západní straně navazuje vjezd do objektu na místní komunikaci. Objekt je napojen na veřejný vodovod, veřejnou kanalizaci a veřejný rozvod elektro. d) Informace o splnění požadavků dotčených orgánů Požadavky dotčených orgánů nebyly stavebníkem předloženy. Tyto požadavky stavebník doplní a přiloží jako přílohy ke stavebnímu řízení. Umístění domu vůči okolní zástavbě zůstane nedotčeno. e) Informace o dodržení obecných požadavků na výstavbu Při zpracování dokumentace se vycházelo z ustanovení zákona č. 183/2006 Sb. O územním plánování a stavebním řádu, v platném znění a navazujících prováděcích vyhlášek, zejména vyhlášky MMR č. 268/2009 Sb., o technických požadavcích na stavby, hygienických směrnic a požadavků investora. Rozsah a obsah projektové dokumentace je zpracován dle požadavků vyhlášky MMR č. 499/2006 Sb., o dokumentaci staveb. f) Podmínky regulačního plánu, územního rozhodnutí, popřípadě územně plánovací informace Návrh respektuje podmínky územního plánu. 3

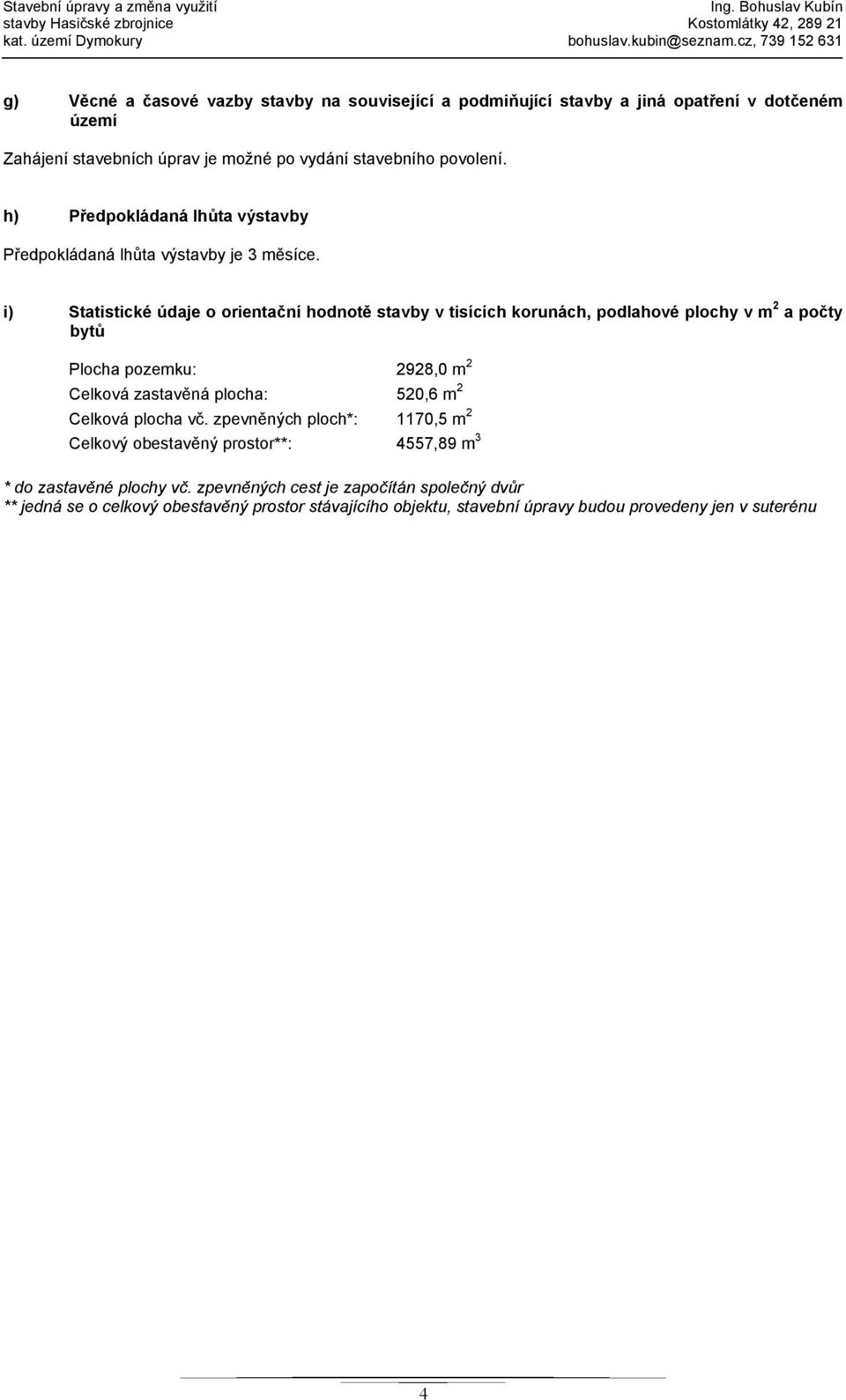

4 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, g) Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Zahájení stavebních úprav je možné po vydání stavebního povolení. h) Předpokládaná lhůta výstavby Předpokládaná lhůta výstavby je 3 měsíce. i) Statistické údaje o orientační hodnotě stavby v tisících korunách, podlahové plochy v m 2 a počty bytů Plocha pozemku: 2928,0 m 2 Celková zastavěná plocha: 520,6 m 2 Celková plocha vč. zpevněných ploch*: 1170,5 m 2 Celkový obestavěný prostor**: 4557,89 m 3 * do zastavěné plochy vč. zpevněných cest je započítán společný dvůr ** jedná se o celkový obestavěný prostor stávajícího objektu, stavební úpravy budou provedeny jen v suterénu 4

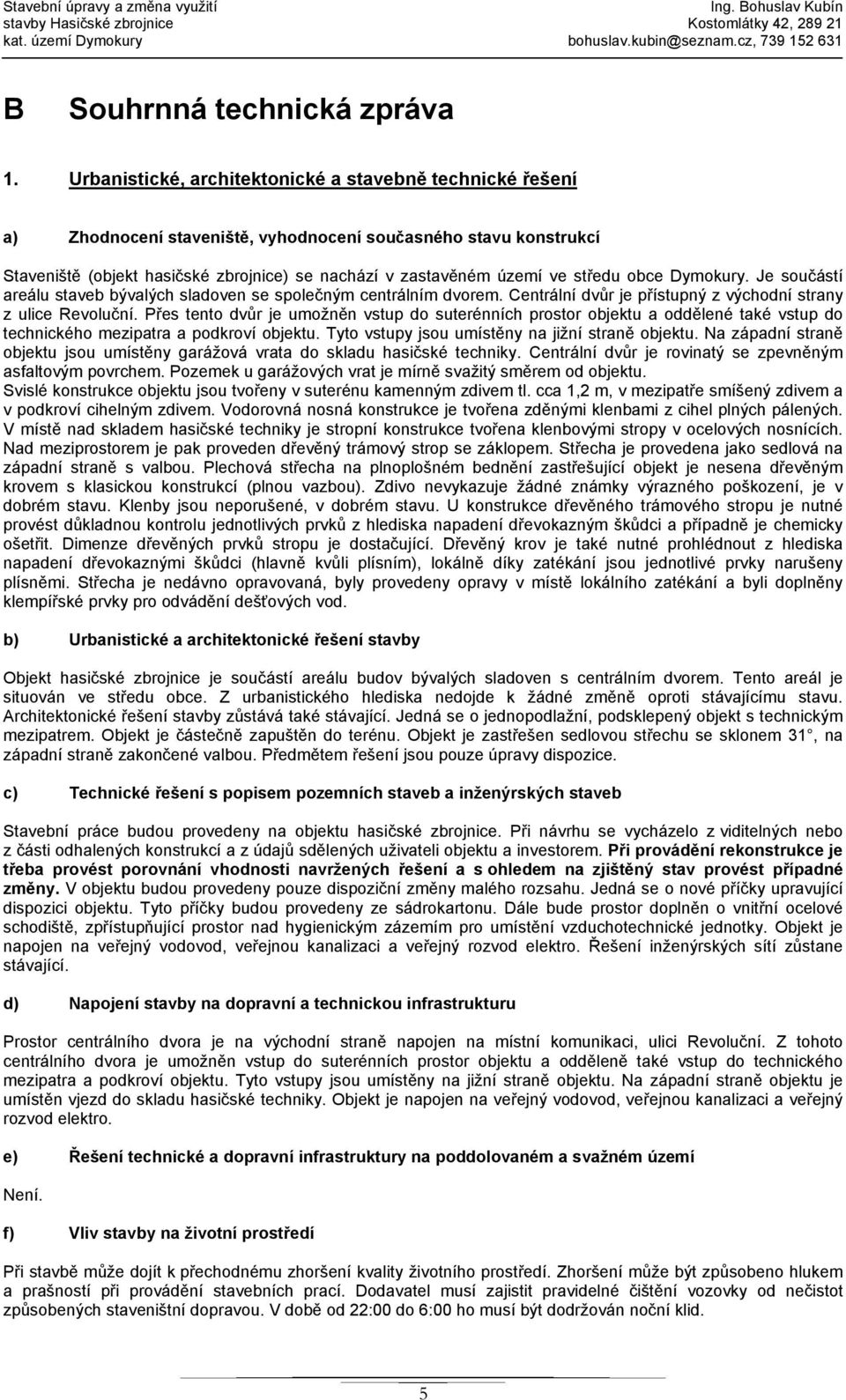

5 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, B Souhrnná technická zpráva 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště, vyhodnocení současného stavu konstrukcí Staveniště (objekt hasičské zbrojnice) se nachází v zastavěném území ve středu obce Dymokury. Je součástí areálu staveb bývalých sladoven se společným centrálním dvorem. Centrální dvůr je přístupný z východní strany z ulice Revoluční. Přes tento dvůr je umožněn vstup do suterénních prostor objektu a oddělené také vstup do technického mezipatra a podkroví objektu. Tyto vstupy jsou umístěny na jižní straně objektu. Na západní straně objektu jsou umístěny garážová vrata do skladu hasičské techniky. Centrální dvůr je rovinatý se zpevněným asfaltovým povrchem. Pozemek u garážových vrat je mírně svažitý směrem od objektu. Svislé konstrukce objektu jsou tvořeny v suterénu kamenným zdivem tl. cca 1,2 m, v mezipatře smíšený zdivem a v podkroví cihelným zdivem. Vodorovná nosná konstrukce je tvořena zděnými klenbami z cihel plných pálených. V místě nad skladem hasičské techniky je stropní konstrukce tvořena klenbovými stropy v ocelových nosnících. Nad meziprostorem je pak proveden dřevěný trámový strop se záklopem. Střecha je provedena jako sedlová na západní straně s valbou. Plechová střecha na plnoplošném bednění zastřešující objekt je nesena dřevěným krovem s klasickou konstrukcí (plnou vazbou). Zdivo nevykazuje žádné známky výrazného poškození, je v dobrém stavu. Klenby jsou neporušené, v dobrém stavu. U konstrukce dřevěného trámového stropu je nutné provést důkladnou kontrolu jednotlivých prvků z hlediska napadení dřevokazným škůdci a případně je chemicky ošetřit. Dimenze dřevěných prvků stropu je dostačující. Dřevěný krov je také nutné prohlédnout z hlediska napadení dřevokaznými škůdci (hlavně kvůli plísním), lokálně díky zatékání jsou jednotlivé prvky narušeny plísněmi. Střecha je nedávno opravovaná, byly provedeny opravy v místě lokálního zatékání a byli doplněny klempířské prvky pro odvádění dešťových vod. b) Urbanistické a architektonické řešení stavby Objekt hasičské zbrojnice je součástí areálu budov bývalých sladoven s centrálním dvorem. Tento areál je situován ve středu obce. Z urbanistického hlediska nedojde k žádné změně oproti stávajícímu stavu. Architektonické řešení stavby zůstává také stávající. Jedná se o jednopodlažní, podsklepený objekt s technickým mezipatrem. Objekt je částečně zapuštěn do terénu. Objekt je zastřešen sedlovou střechu se sklonem 31, na západní straně zakončené valbou. Předmětem řešení jsou pouze úpravy dispozice. c) Technické řešení s popisem pozemních staveb a inženýrských staveb Stavební práce budou provedeny na objektu hasičské zbrojnice. Při návrhu se vycházelo z viditelných nebo z části odhalených konstrukcí a z údajů sdělených uživateli objektu a investorem. Při provádění rekonstrukce je třeba provést porovnání vhodnosti navržených řešení a s ohledem na zjištěný stav provést případné změny. V objektu budou provedeny pouze dispoziční změny malého rozsahu. Jedná se o nové příčky upravující dispozici objektu. Tyto příčky budou provedeny ze sádrokartonu. Dále bude prostor doplněn o vnitřní ocelové schodiště, zpřístupňující prostor nad hygienickým zázemím pro umístění vzduchotechnické jednotky. Objekt je napojen na veřejný vodovod, veřejnou kanalizaci a veřejný rozvod elektro. Řešení inženýrských sítí zůstane stávající. d) Napojení stavby na dopravní a technickou infrastrukturu Prostor centrálního dvora je na východní straně napojen na místní komunikaci, ulici Revoluční. Z tohoto centrálního dvora je umožněn vstup do suterénních prostor objektu a odděleně také vstup do technického mezipatra a podkroví objektu. Tyto vstupy jsou umístěny na jižní straně objektu. Na západní straně objektu je umístěn vjezd do skladu hasičské techniky. Objekt je napojen na veřejný vodovod, veřejnou kanalizaci a veřejný rozvod elektro. e) Řešení technické a dopravní infrastruktury na poddolovaném a svažném území Není. f) Vliv stavby na životní prostředí Při stavbě může dojít k přechodnému zhoršení kvality životního prostředí. Zhoršení může být způsobeno hlukem a prašností při provádění stavebních prací. Dodavatel musí zajistit pravidelné čištění vozovky od nečistot způsobených staveništní dopravou. V době od 22:00 do 6:00 ho musí být dodržován noční klid. 5

6 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, g) Bezbariérové řešení Jedná se o stávající objekt. S přihlédnutím ke stávajícímu řešení, využití stavby a také k prostorovému uspořádání jak vnitřních tak vnějších prostor, v objektu není řešen bezbariérový přístup. Prostor hygienického zázemí prošel nedávno rekonstrukcí. Byli provedeny kompletně nové rozvody instalací a nové obklady a dlažba. Při rekonstrukci byli umístěny dveře šířky 600 mm, které nejsou zcela vhodné do těchto prostor. Přesto však s ohledem na ekonomické hledisko, efektivitu celého řešení a s ohledem na další souvislosti, zde byli navrženy dvoje nové dveře se stejnou šířkou. Investor nepředložil požadavek na bezbariérové řešení objektu. h) Průzkumy a měření Byl proveden vizuální průzkum a fotodokumentace stávajícího stavu budovy. Zároveň bylo provedeno zaměření objektu. V místech odkrytých konstrukcí bylo provedeno zhodnocení jejich stavu. Objekt je v užívání a stavební úpravy jsou malého rozsahu, a proto nebyly provedeny sondy v konstrukcích. Při provádění je nutné provést sondy, a ověření předpokládaného stavu. i) Podklady pro vytýčení stavby Stavebníkem byly předány následující podklady: a) Katastrální mapa s řešenou parcelou č. 24/3 b) projektová dokumentace na osazení vjezdových vrat z roku 2004 j) Členění stavby na jednotlivé stavební a inženýrské objekty Samotná stavba není členěna na dílčí stavební objekty a vytváří jeden celek. Samostatnými inženýrskými objekty jsou: přípojka elektro, přípojka vody, přípojka kanalizace. Členění objektů je zakresleno ve výkresové části, výkres 1.1 koordinační situace. k) Vliv na okolní objekty a stavby Stavba nebude mít po dokončení negativní vliv na okolní pozemky a stavby. l) Zajištění ochrany zdraví a bezpečnosti pracovníků Vzhledem k tomu že se jedná o nevýrobní objekt, bude nutné zajišťovat bezpečnost práce především při vlastní realizaci dle zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy, dále jen nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích včetně nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništích s nebezpečím pádu z výšky nebo do hloubky. Za dodržování těchto zákonů a nařízení zodpovídají vůči svým zaměstnancům vedoucí pracovníci dodavatelských firem. Stavebník zajistí při provádění opatření související se zabráněním vniknutí cizích osob na staveniště a zajištění výkopů a prostorů s možností pádu osob při pohybu osob po staveništi proti možnosti úrazu. 2. Mechanická odolnost a stabilita Jedná se o stavební úpravy malého rozsahu, které nebudou mít vliv na stávající statické řešení objektu. Budou provedeny pouze nové prostupy nosným konstrukcemi malého průřezu, které také nebudou mít vliv na statické řešní ani v průběhu výstavby a ani v době užívání. Tyto stavební úpravy nevyžadují statický výpočet. Projektant nenese zodpovědnost za změnu technických parametrů výrobku ze strany výrobce ani za vlivy vzniklé záměnou navržených materiálů. 3. Požární bezpečnost viz. Požárně bezpečnostní řešení, část F Hygiena, ochrana zdraví a životní prostředí Viz bod I). Za dodržování bezpečnosti práce a ochrany zdraví pracovníků zodpovídají vůči svým zaměstnancům vedoucí pracovníci dodavatelských firem. Stavebník zajistí při provádění opatření související se zabráněním vniknutí cizích osob na staveniště a zajištění výkopů a prostorů s možností pádu osob při pohybu osob po staveništi proti možnosti úrazu. Po dobu výstavby může dojít k přechodnému zhoršení kvality životního prostředí. Zhoršení může být způsobeno hlukem a prašností při provádění stavebních prací. Dodavatel případně investor 6

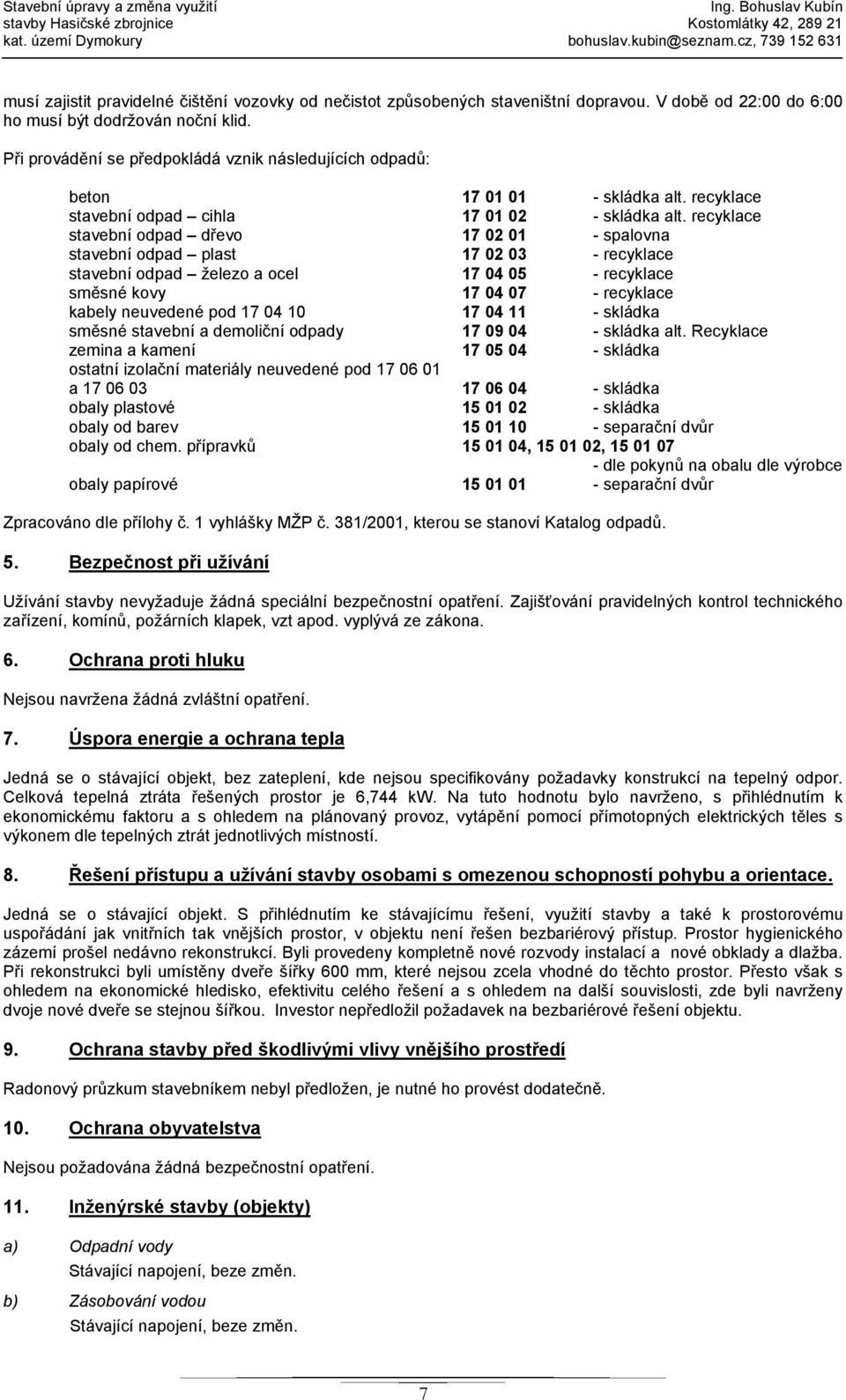

7 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, musí zajistit pravidelné čištění vozovky od nečistot způsobených staveništní dopravou. V době od 22:00 do 6:00 ho musí být dodržován noční klid. Při provádění se předpokládá vznik následujících odpadů: beton skládka alt. recyklace stavební odpad cihla skládka alt. recyklace stavební odpad dřevo spalovna stavební odpad plast recyklace stavební odpad železo a ocel recyklace směsné kovy recyklace kabely neuvedené pod skládka směsné stavební a demoliční odpady skládka alt. Recyklace zemina a kamení skládka ostatní izolační materiály neuvedené pod a skládka obaly plastové skládka obaly od barev separační dvůr obaly od chem. přípravků , , dle pokynů na obalu dle výrobce obaly papírové separační dvůr Zpracováno dle přílohy č. 1 vyhlášky MŽP č. 381/2001, kterou se stanoví Katalog odpadů. 5. Bezpečnost při užívání Užívání stavby nevyžaduje žádná speciální bezpečnostní opatření. Zajišťování pravidelných kontrol technického zařízení, komínů, požárních klapek, vzt apod. vyplývá ze zákona. 6. Ochrana proti hluku Nejsou navržena žádná zvláštní opatření. 7. Úspora energie a ochrana tepla Jedná se o stávající objekt, bez zateplení, kde nejsou specifikovány požadavky konstrukcí na tepelný odpor. Celková tepelná ztráta řešených prostor je 6,744 kw. Na tuto hodnotu bylo navrženo, s přihlédnutím k ekonomickému faktoru a s ohledem na plánovaný provoz, vytápění pomocí přímotopných elektrických těles s výkonem dle tepelných ztrát jednotlivých místností. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace. Jedná se o stávající objekt. S přihlédnutím ke stávajícímu řešení, využití stavby a také k prostorovému uspořádání jak vnitřních tak vnějších prostor, v objektu není řešen bezbariérový přístup. Prostor hygienického zázemí prošel nedávno rekonstrukcí. Byli provedeny kompletně nové rozvody instalací a nové obklady a dlažba. Při rekonstrukci byli umístěny dveře šířky 600 mm, které nejsou zcela vhodné do těchto prostor. Přesto však s ohledem na ekonomické hledisko, efektivitu celého řešení a s ohledem na další souvislosti, zde byli navrženy dvoje nové dveře se stejnou šířkou. Investor nepředložil požadavek na bezbariérové řešení objektu. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Radonový průzkum stavebníkem nebyl předložen, je nutné ho provést dodatečně. 10. Ochrana obyvatelstva Nejsou požadována žádná bezpečnostní opatření. 11. Inženýrské stavby (objekty) a) Odpadní vody Stávající napojení, beze změn. b) Zásobování vodou Stávající napojení, beze změn. 7

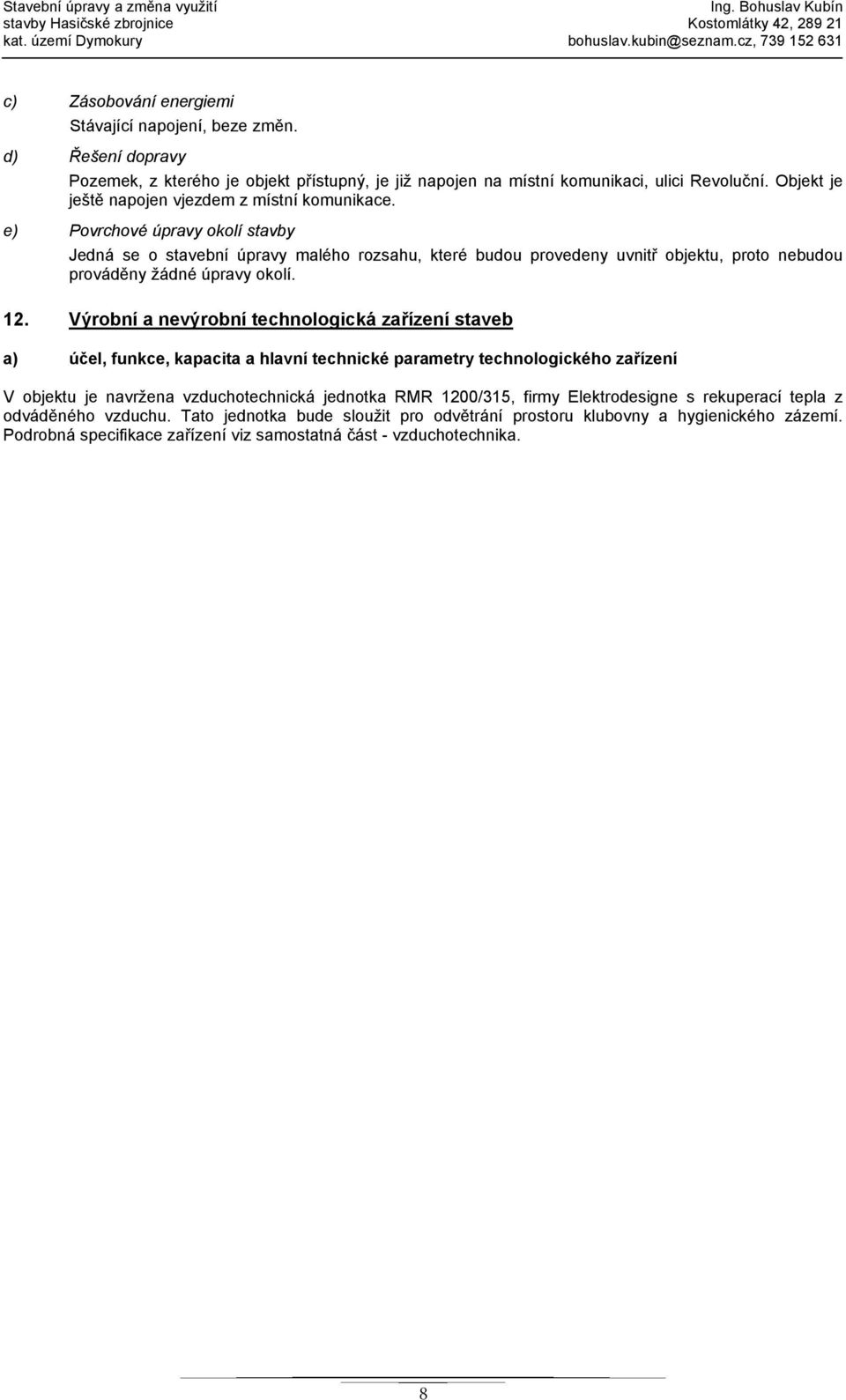

8 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, c) Zásobování energiemi Stávající napojení, beze změn. d) Řešení dopravy Pozemek, z kterého je objekt přístupný, je již napojen na místní komunikaci, ulici Revoluční. Objekt je ještě napojen vjezdem z místní komunikace. e) Povrchové úpravy okolí stavby Jedná se o stavební úpravy malého rozsahu, které budou provedeny uvnitř objektu, proto nebudou prováděny žádné úpravy okolí. 12. Výrobní a nevýrobní technologická zařízení staveb a) účel, funkce, kapacita a hlavní technické parametry technologického zařízení V objektu je navržena vzduchotechnická jednotka RMR 1200/315, firmy Elektrodesigne s rekuperací tepla z odváděného vzduchu. Tato jednotka bude sloužit pro odvětrání prostoru klubovny a hygienického zázemí. Podrobná specifikace zařízení viz samostatná část - vzduchotechnika. 8

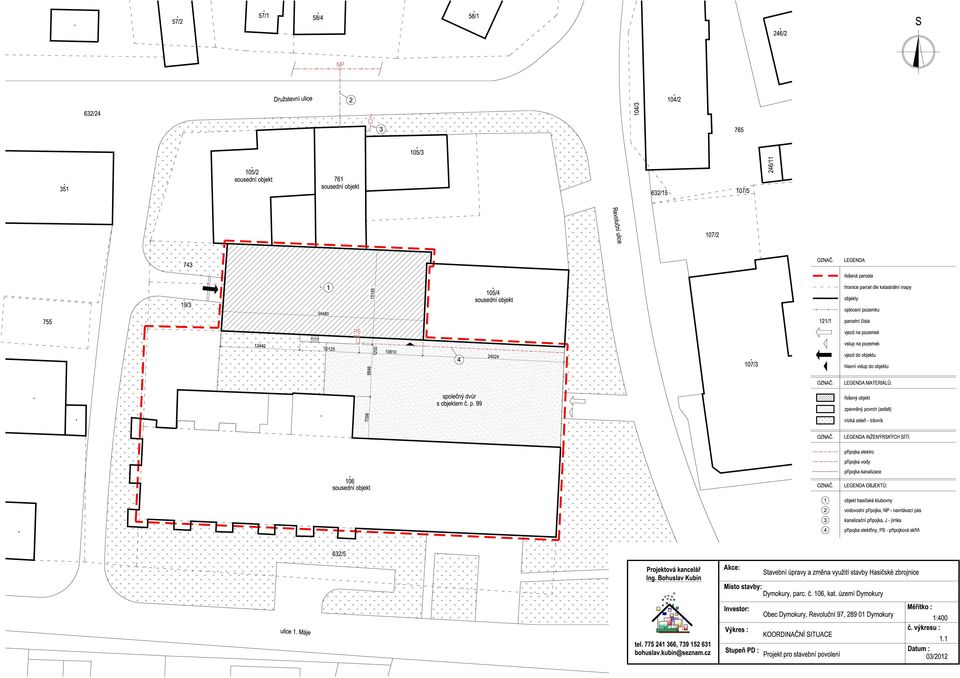

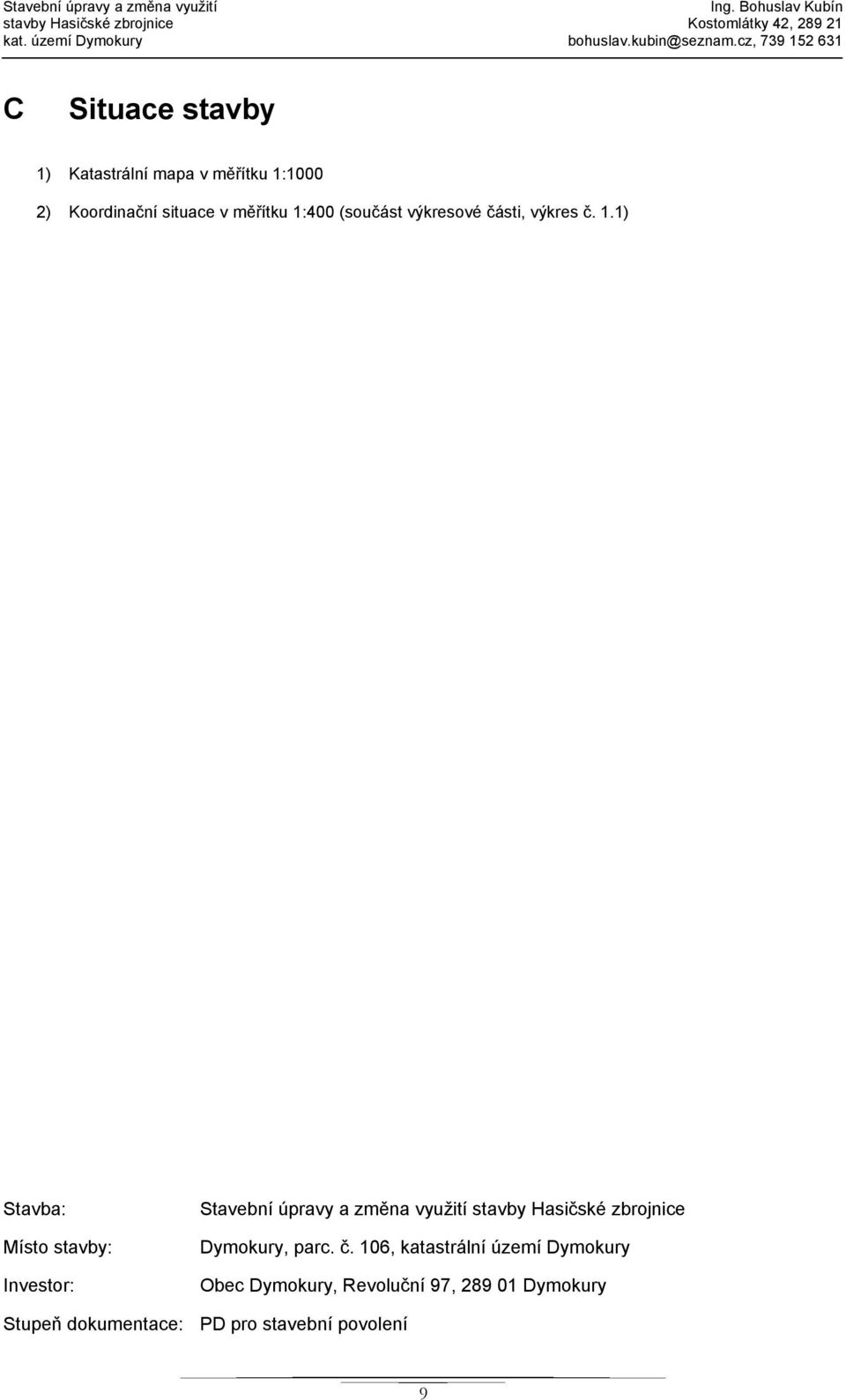

9 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, C Situace stavby 1) Katastrální mapa v měřítku 1:1000 2) Koordinační situace v měřítku 1:400 (součást výkresové části, výkres č. 1.1) Stavba: Místo stavby: Investor: Stavební úpravy a změna využití stavby Hasičské zbrojnice Dymokury, parc. č. 106, katastrální území Dymokury Obec Dymokury, Revoluční 97, Dymokury Stupeň dokumentace: PD pro stavební povolení 9

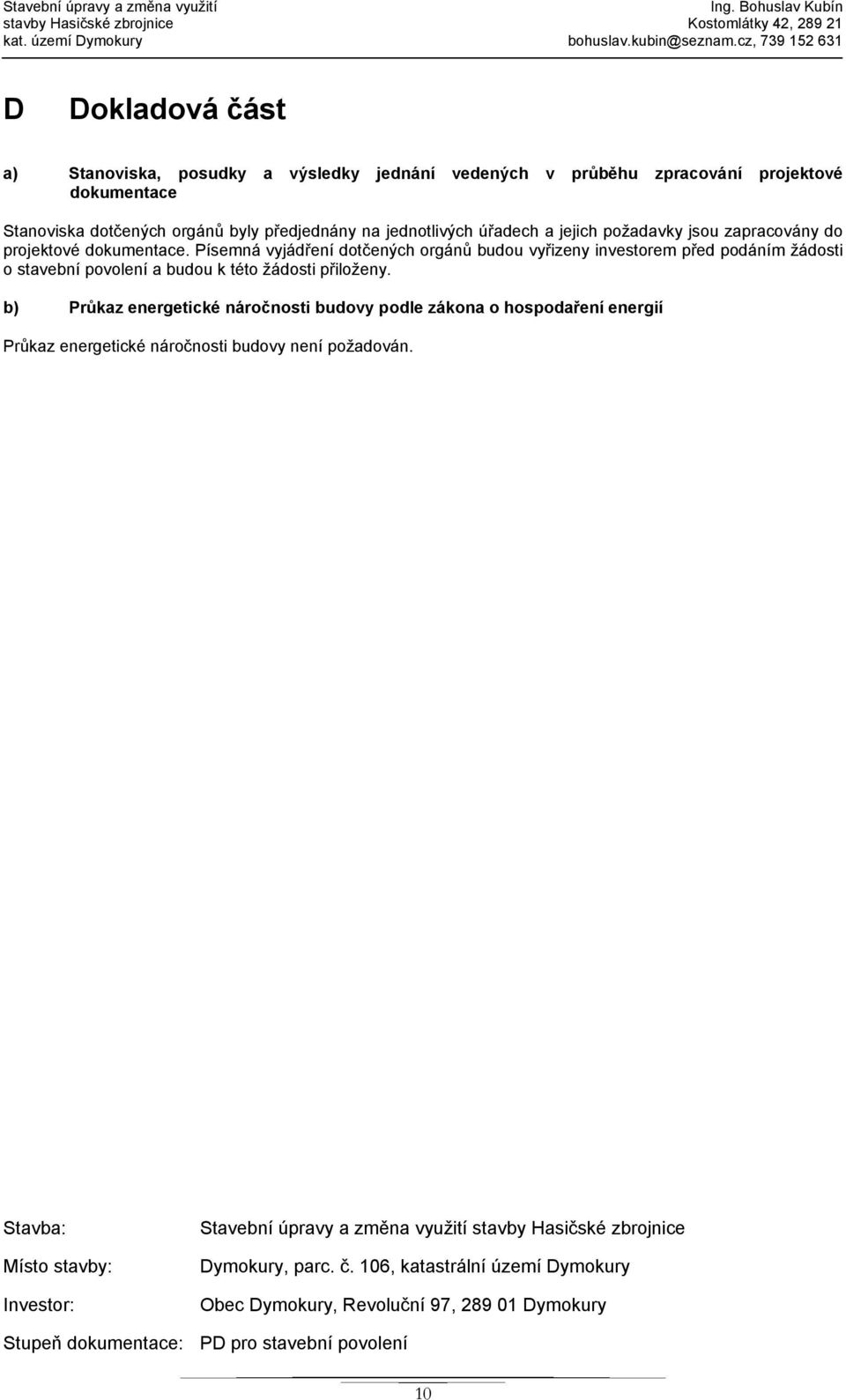

10 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, D Dokladová část a) Stanoviska, posudky a výsledky jednání vedených v průběhu zpracování projektové dokumentace Stanoviska dotčených orgánů byly předjednány na jednotlivých úřadech a jejich požadavky jsou zapracovány do projektové dokumentace. Písemná vyjádření dotčených orgánů budou vyřizeny investorem před podáním žádosti o stavební povolení a budou k této žádosti přiloženy. b) Průkaz energetické náročnosti budovy podle zákona o hospodaření energií Průkaz energetické náročnosti budovy není požadován. Stavba: Místo stavby: Investor: Stavební úpravy a změna využití stavby Hasičské zbrojnice Dymokury, parc. č. 106, katastrální území Dymokury Obec Dymokury, Revoluční 97, Dymokury Stupeň dokumentace: PD pro stavební povolení 10

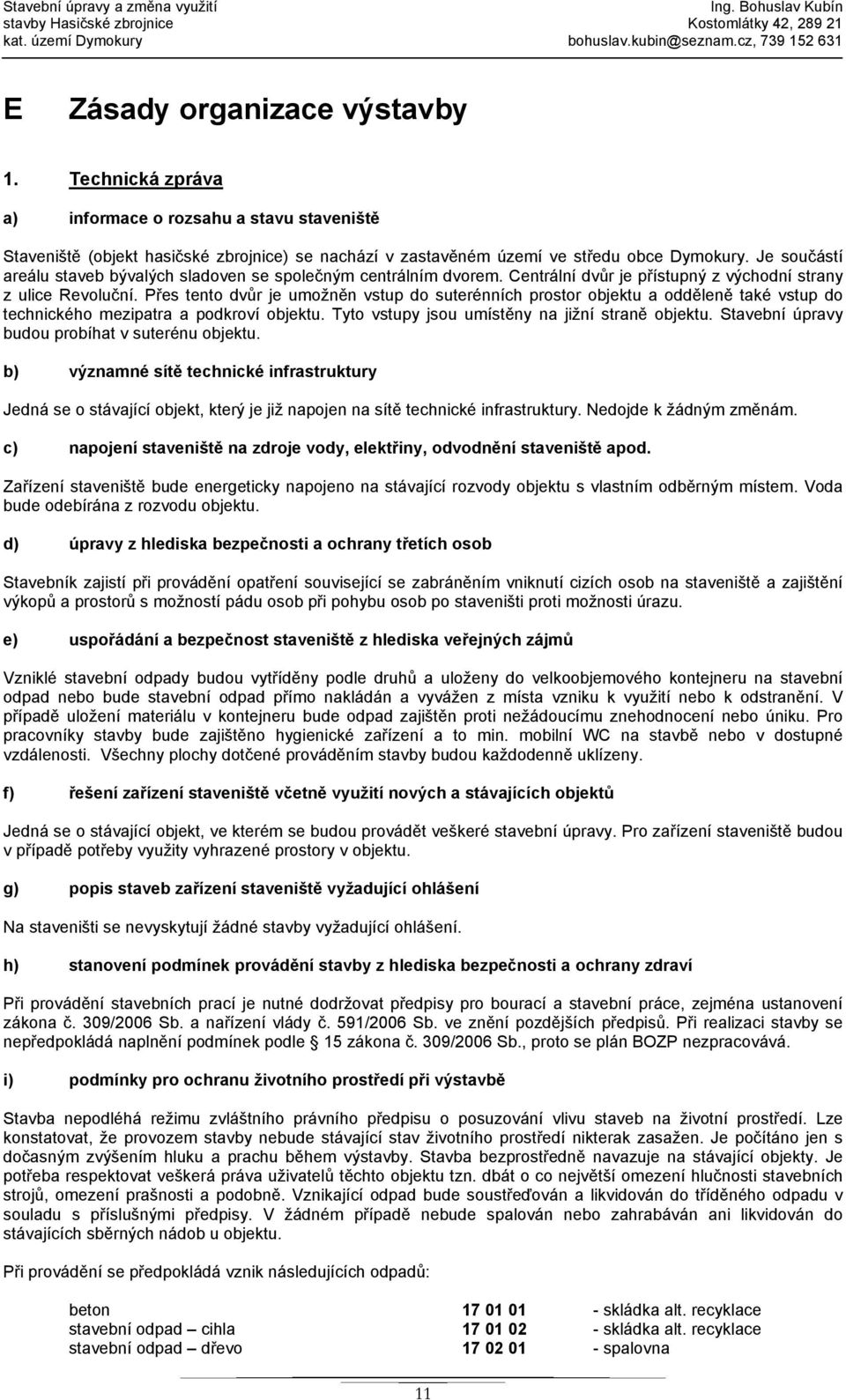

11 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, E Zásady organizace výstavby 1. Technická zpráva a) informace o rozsahu a stavu staveniště Staveniště (objekt hasičské zbrojnice) se nachází v zastavěném území ve středu obce Dymokury. Je součástí areálu staveb bývalých sladoven se společným centrálním dvorem. Centrální dvůr je přístupný z východní strany z ulice Revoluční. Přes tento dvůr je umožněn vstup do suterénních prostor objektu a odděleně také vstup do technického mezipatra a podkroví objektu. Tyto vstupy jsou umístěny na jižní straně objektu. Stavební úpravy budou probíhat v suterénu objektu. b) významné sítě technické infrastruktury Jedná se o stávající objekt, který je již napojen na sítě technické infrastruktury. Nedojde k žádným změnám. c) napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod. Zařízení staveniště bude energeticky napojeno na stávající rozvody objektu s vlastním odběrným místem. Voda bude odebírána z rozvodu objektu. d) úpravy z hlediska bezpečnosti a ochrany třetích osob Stavebník zajistí při provádění opatření související se zabráněním vniknutí cizích osob na staveniště a zajištění výkopů a prostorů s možností pádu osob při pohybu osob po staveništi proti možnosti úrazu. e) uspořádání a bezpečnost staveniště z hlediska veřejných zájmů Vzniklé stavební odpady budou vytříděny podle druhů a uloženy do velkoobjemového kontejneru na stavební odpad nebo bude stavební odpad přímo nakládán a vyvážen z místa vzniku k využití nebo k odstranění. V případě uložení materiálu v kontejneru bude odpad zajištěn proti nežádoucímu znehodnocení nebo úniku. Pro pracovníky stavby bude zajištěno hygienické zařízení a to min. mobilní WC na stavbě nebo v dostupné vzdálenosti. Všechny plochy dotčené prováděním stavby budou každodenně uklízeny. f) řešení zařízení staveniště včetně využití nových a stávajících objektů Jedná se o stávající objekt, ve kterém se budou provádět veškeré stavební úpravy. Pro zařízení staveniště budou v případě potřeby využity vyhrazené prostory v objektu. g) popis staveb zařízení staveniště vyžadující ohlášení Na staveništi se nevyskytují žádné stavby vyžadující ohlášení. h) stanovení podmínek provádění stavby z hlediska bezpečnosti a ochrany zdraví Při provádění stavebních prací je nutné dodržovat předpisy pro bourací a stavební práce, zejména ustanovení zákona č. 309/2006 Sb. a nařízení vlády č. 591/2006 Sb. ve znění pozdějších předpisů. Při realizaci stavby se nepředpokládá naplnění podmínek podle 15 zákona č. 309/2006 Sb., proto se plán BOZP nezpracovává. i) podmínky pro ochranu životního prostředí při výstavbě Stavba nepodléhá režimu zvláštního právního předpisu o posuzování vlivu staveb na životní prostředí. Lze konstatovat, že provozem stavby nebude stávající stav životního prostředí nikterak zasažen. Je počítáno jen s dočasným zvýšením hluku a prachu během výstavby. Stavba bezprostředně navazuje na stávající objekty. Je potřeba respektovat veškerá práva uživatelů těchto objektu tzn. dbát o co největší omezení hlučnosti stavebních strojů, omezení prašnosti a podobně. Vznikající odpad bude soustřeďován a likvidován do tříděného odpadu v souladu s příslušnými předpisy. V žádném případě nebude spalován nebo zahrabáván ani likvidován do stávajících sběrných nádob u objektu. Při provádění se předpokládá vznik následujících odpadů: beton skládka alt. recyklace stavební odpad cihla skládka alt. recyklace stavební odpad dřevo spalovna 11

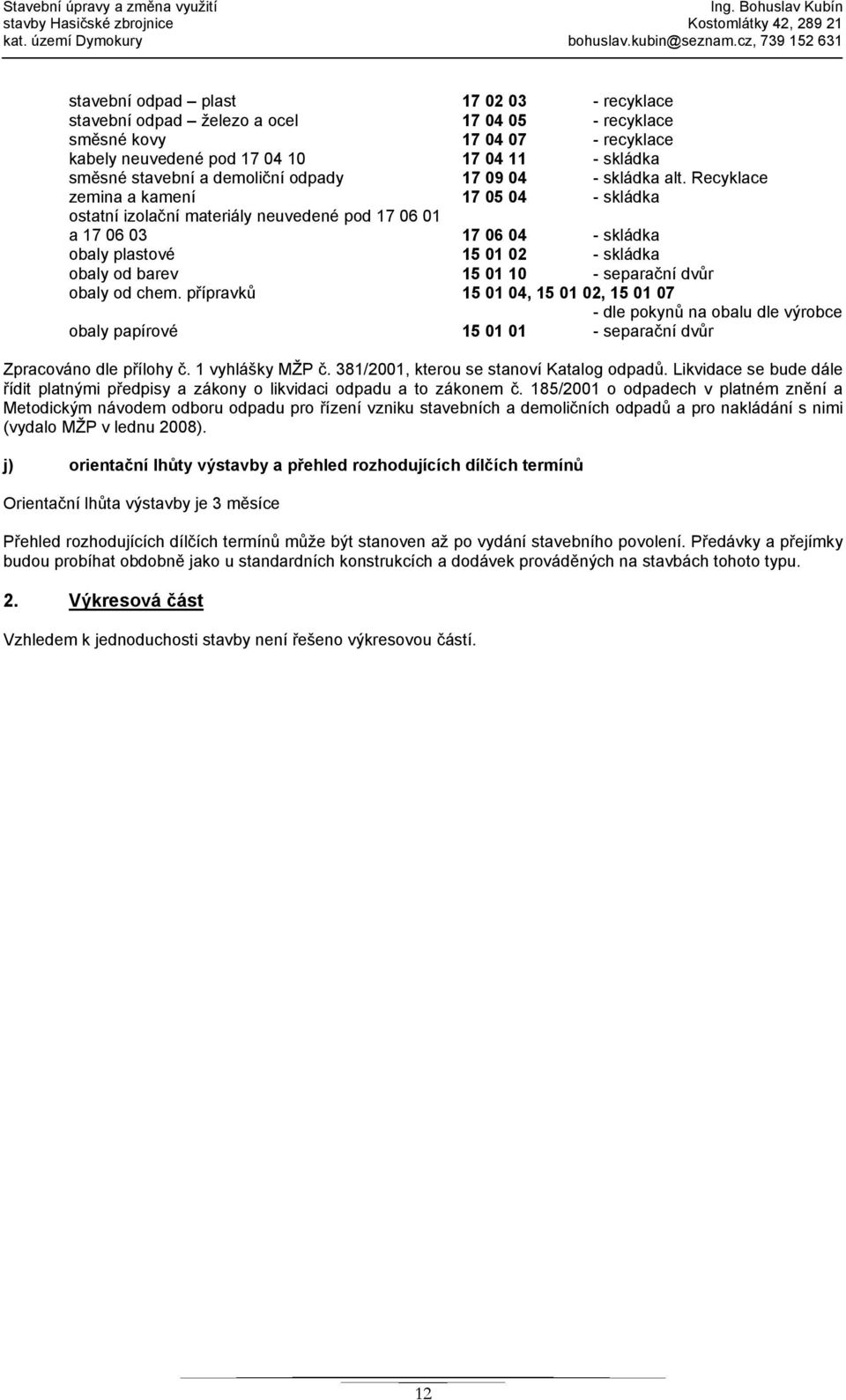

12 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, stavební odpad plast recyklace stavební odpad železo a ocel recyklace směsné kovy recyklace kabely neuvedené pod skládka směsné stavební a demoliční odpady skládka alt. Recyklace zemina a kamení skládka ostatní izolační materiály neuvedené pod a skládka obaly plastové skládka obaly od barev separační dvůr obaly od chem. přípravků , , dle pokynů na obalu dle výrobce obaly papírové separační dvůr Zpracováno dle přílohy č. 1 vyhlášky MŽP č. 381/2001, kterou se stanoví Katalog odpadů. Likvidace se bude dále řídit platnými předpisy a zákony o likvidaci odpadu a to zákonem č. 185/2001 o odpadech v platném znění a Metodickým návodem odboru odpadu pro řízení vzniku stavebních a demoličních odpadů a pro nakládání s nimi (vydalo MŽP v lednu 2008). j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů Orientační lhůta výstavby je 3 měsíce Přehled rozhodujících dílčích termínů může být stanoven až po vydání stavebního povolení. Předávky a přejímky budou probíhat obdobně jako u standardních konstrukcích a dodávek prováděných na stavbách tohoto typu. 2. Výkresová část Vzhledem k jednoduchosti stavby není řešeno výkresovou částí. 12

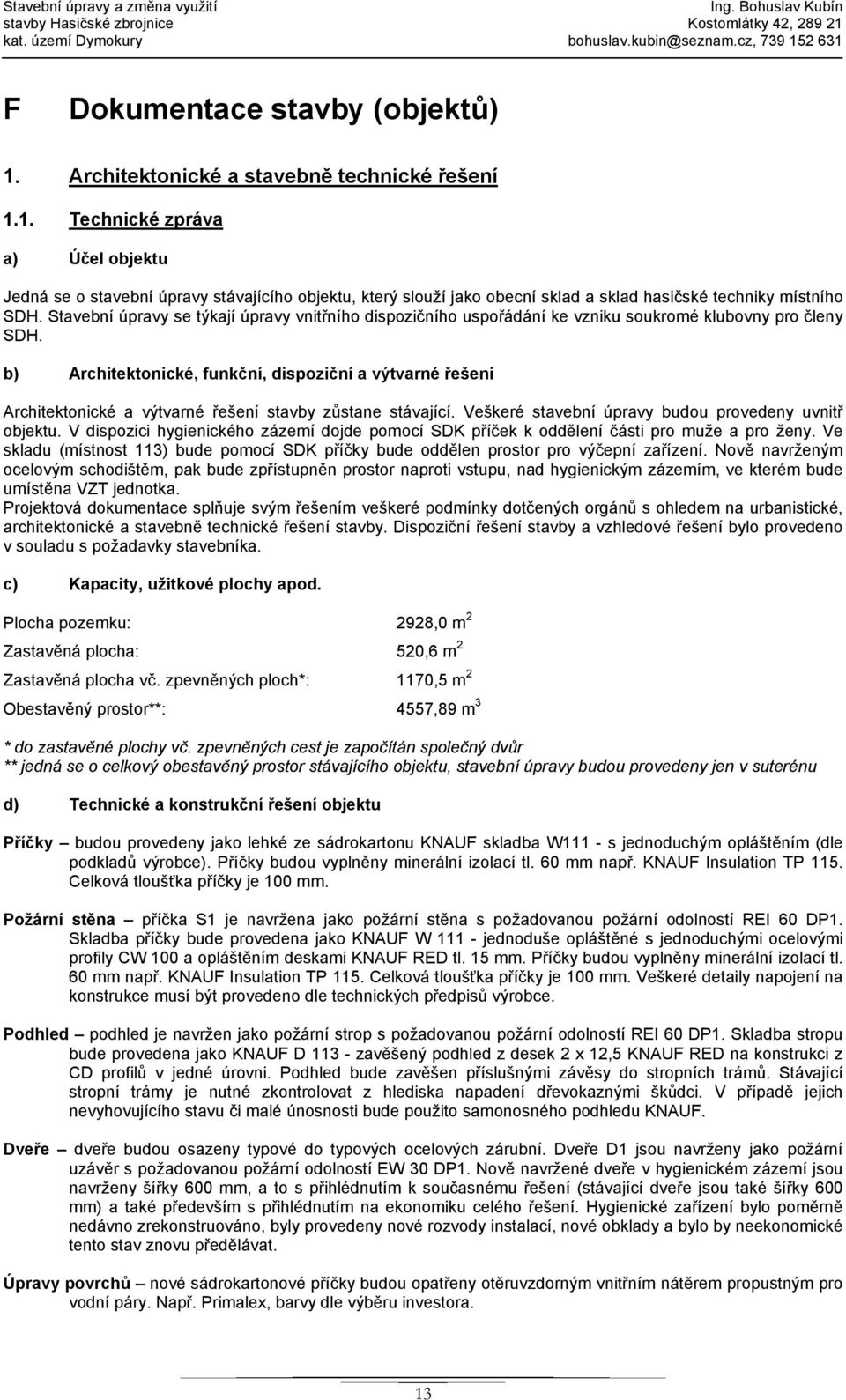

13 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, F Dokumentace stavby (objektů) 1. Architektonické a stavebně technické řešení 1.1. Technické zpráva a) Účel objektu Jedná se o stavební úpravy stávajícího objektu, který slouží jako obecní sklad a sklad hasičské techniky místního SDH. Stavební úpravy se týkají úpravy vnitřního dispozičního uspořádání ke vzniku soukromé klubovny pro členy SDH. b) Architektonické, funkční, dispoziční a výtvarné řešeni Architektonické a výtvarné řešení stavby zůstane stávající. Veškeré stavební úpravy budou provedeny uvnitř objektu. V dispozici hygienického zázemí dojde pomocí SDK příček k oddělení části pro muže a pro ženy. Ve skladu (místnost 113) bude pomocí SDK příčky bude oddělen prostor pro výčepní zařízení. Nově navrženým ocelovým schodištěm, pak bude zpřístupněn prostor naproti vstupu, nad hygienickým zázemím, ve kterém bude umístěna VZT jednotka. Projektová dokumentace splňuje svým řešením veškeré podmínky dotčených orgánů s ohledem na urbanistické, architektonické a stavebně technické řešení stavby. Dispoziční řešení stavby a vzhledové řešení bylo provedeno v souladu s požadavky stavebníka. c) Kapacity, užitkové plochy apod. Plocha pozemku: 2928,0 m 2 Zastavěná plocha: 520,6 m 2 Zastavěná plocha vč. zpevněných ploch*: 1170,5 m 2 Obestavěný prostor**: 4557,89 m 3 * do zastavěné plochy vč. zpevněných cest je započítán společný dvůr ** jedná se o celkový obestavěný prostor stávajícího objektu, stavební úpravy budou provedeny jen v suterénu d) Technické a konstrukční řešení objektu Příčky budou provedeny jako lehké ze sádrokartonu KNAUF skladba W111 - s jednoduchým opláštěním (dle podkladů výrobce). Příčky budou vyplněny minerální izolací tl. 60 mm např. KNAUF Insulation TP 115. Celková tloušťka příčky je 100 mm. Požární stěna příčka S1 je navržena jako požární stěna s požadovanou požární odolností REI 60 DP1. Skladba příčky bude provedena jako KNAUF W jednoduše opláštěné s jednoduchými ocelovými profily CW 100 a opláštěním deskami KNAUF RED tl. 15 mm. Příčky budou vyplněny minerální izolací tl. 60 mm např. KNAUF Insulation TP 115. Celková tloušťka příčky je 100 mm. Veškeré detaily napojení na konstrukce musí být provedeno dle technických předpisů výrobce. Podhled podhled je navržen jako požární strop s požadovanou požární odolností REI 60 DP1. Skladba stropu bude provedena jako KNAUF D zavěšený podhled z desek 2 x 12,5 KNAUF RED na konstrukci z CD profilů v jedné úrovni. Podhled bude zavěšen příslušnými závěsy do stropních trámů. Stávající stropní trámy je nutné zkontrolovat z hlediska napadení dřevokaznými škůdci. V případě jejich nevyhovujícího stavu či malé únosnosti bude použito samonosného podhledu KNAUF. Dveře dveře budou osazeny typové do typových ocelových zárubní. Dveře D1 jsou navrženy jako požární uzávěr s požadovanou požární odolností EW 30 DP1. Nově navržené dveře v hygienickém zázemí jsou navrženy šířky 600 mm, a to s přihlédnutím k současnému řešení (stávající dveře jsou také šířky 600 mm) a také především s přihlédnutím na ekonomiku celého řešení. Hygienické zařízení bylo poměrně nedávno zrekonstruováno, byly provedeny nové rozvody instalací, nové obklady a bylo by neekonomické tento stav znovu předělávat. Úpravy povrchů nové sádrokartonové příčky budou opatřeny otěruvzdorným vnitřním nátěrem propustným pro vodní páry. Např. Primalex, barvy dle výběru investora. 13

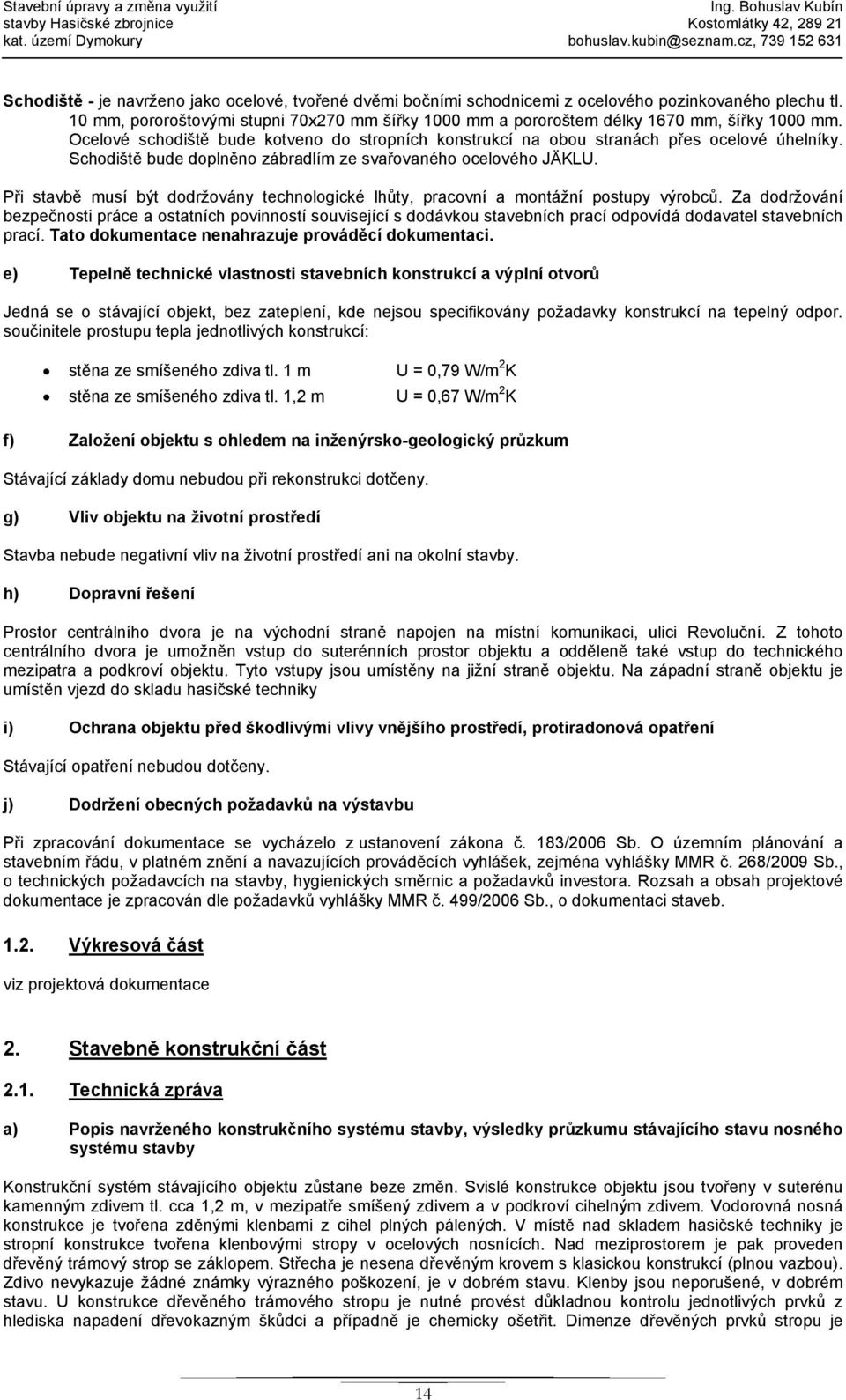

14 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, Schodiště - je navrženo jako ocelové, tvořené dvěmi bočními schodnicemi z ocelového pozinkovaného plechu tl. 10 mm, pororoštovými stupni 70x270 mm šířky 1000 mm a pororoštem délky 1670 mm, šířky 1000 mm. Ocelové schodiště bude kotveno do stropních konstrukcí na obou stranách přes ocelové úhelníky. Schodiště bude doplněno zábradlím ze svařovaného ocelového JÄKLU. Při stavbě musí být dodržovány technologické lhůty, pracovní a montážní postupy výrobců. Za dodržování bezpečnosti práce a ostatních povinností související s dodávkou stavebních prací odpovídá dodavatel stavebních prací. Tato dokumentace nenahrazuje prováděcí dokumentaci. e) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Jedná se o stávající objekt, bez zateplení, kde nejsou specifikovány požadavky konstrukcí na tepelný odpor. součinitele prostupu tepla jednotlivých konstrukcí: stěna ze smíšeného zdiva tl. 1 m U = 0,79 W/m 2 K stěna ze smíšeného zdiva tl. 1,2 m U = 0,67 W/m 2 K f) Založení objektu s ohledem na inženýrsko-geologický průzkum Stávající základy domu nebudou při rekonstrukci dotčeny. g) Vliv objektu na životní prostředí Stavba nebude negativní vliv na životní prostředí ani na okolní stavby. h) Dopravní řešení Prostor centrálního dvora je na východní straně napojen na místní komunikaci, ulici Revoluční. Z tohoto centrálního dvora je umožněn vstup do suterénních prostor objektu a odděleně také vstup do technického mezipatra a podkroví objektu. Tyto vstupy jsou umístěny na jižní straně objektu. Na západní straně objektu je umístěn vjezd do skladu hasičské techniky i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Stávající opatření nebudou dotčeny. j) Dodržení obecných požadavků na výstavbu Při zpracování dokumentace se vycházelo z ustanovení zákona č. 183/2006 Sb. O územním plánování a stavebním řádu, v platném znění a navazujících prováděcích vyhlášek, zejména vyhlášky MMR č. 268/2009 Sb., o technických požadavcích na stavby, hygienických směrnic a požadavků investora. Rozsah a obsah projektové dokumentace je zpracován dle požadavků vyhlášky MMR č. 499/2006 Sb., o dokumentaci staveb Výkresová část viz projektová dokumentace 2. Stavebně konstrukční část 2.1. Technická zpráva a) Popis navrženého konstrukčního systému stavby, výsledky průzkumu stávajícího stavu nosného systému stavby Konstrukční systém stávajícího objektu zůstane beze změn. Svislé konstrukce objektu jsou tvořeny v suterénu kamenným zdivem tl. cca 1,2 m, v mezipatře smíšený zdivem a v podkroví cihelným zdivem. Vodorovná nosná konstrukce je tvořena zděnými klenbami z cihel plných pálených. V místě nad skladem hasičské techniky je stropní konstrukce tvořena klenbovými stropy v ocelových nosnících. Nad meziprostorem je pak proveden dřevěný trámový strop se záklopem. Střecha je nesena dřevěným krovem s klasickou konstrukcí (plnou vazbou). Zdivo nevykazuje žádné známky výrazného poškození, je v dobrém stavu. Klenby jsou neporušené, v dobrém stavu. U konstrukce dřevěného trámového stropu je nutné provést důkladnou kontrolu jednotlivých prvků z hlediska napadení dřevokazným škůdci a případně je chemicky ošetřit. Dimenze dřevěných prvků stropu je 14

15 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, dostačující. Dřevěný krov je také nutné prohlédnout z hlediska napadení dřevokazným škůdci (hlavně kvůli plísním), místy díky zatékání jsou jednotlivé prvky narušeny plísněmi. b) Navržené výrobky, materiály a hlavní konstrukční prvky. Jsou navrženy vnitřní sádrokartonové příčky KNAUF na systémové ocelové nosné konstrukci, s jednoduchým opláštěním typ W 111, opláštění je provedeno deskami KNAUF WHITE tl. 12,5 mm a v případě požární stěny deskami KNAUF RED tl. 15 mm. Podhled je typ KNAUF D 113 s dvojitým opláštěním deskami KNAUF RED 2x 12,5 mm. c) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce S ohledem na rozsah stavebních úprav není nutné návrh prokazovat statickým výpočtem. d) Návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů. Nejsou navrženy žádná zvláštní či neobvyklé konstrukce. e) Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby. Při provádění nových otvorů do nosných konstrukcí pro vedení potrubí VZT jednotky, je nutné zajistit nosnou stěnu před zborcením příslušnými opatřeními. f) Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů. Při bouracích pracích musí být dodržena příslušná ustanovení zákona č. 309/2006 Sb. - zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci a nařízení vlády č. 591/2006 Sb. - o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. g) Požadavky na kontrolu zakrývaných konstrukcí Stavební dozor v průběhu realizace sám určí způsob kontroly zakrývaných konstrukcí. Všeobecně platí, že pokud nebude možné ke kontrole pozvat stavebníka nebo jeho dozor, bude provedena podrobná fotodokumentace. h) Seznam platných podkladů, ČSN, EN, technických předpisů, odborné literatury, apod. Při zpracování dokumentace se vycházelo z ustanovení zákona č. 183/2006 Sb. O územním plánování a stavebním řádu, v platném znění a navazujících prováděcích vyhlášek, zejména vyhlášky MMR č. 268/2009 Sb., o technických požadavcích na stavby, hygienických směrnic a požadavků investora. Rozsah a obsah projektové dokumentace je zpracován dle požadavků vyhlášky MMR č. 499/2006 Sb., o dokumentaci staveb. i) Specifické požadavky na obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem. Nebyly kladeny žádné specifické požadavky na rozsah a obsah projektové dokumentace Výkresová část viz projektová dokumentace 2.3. Statické posouzení Jedná se o stavební úpravy malého rozsahu, které nebudou mít vliv na stávající statické řešení objektu. Budou provedeny pouze nové prostupy nosným konstrukcemi malého průřezu, které také nebudou mít vliv na statiku ani v průběhu výstavby a ani v době užívání. Tyto stavební úpravy nevyžadují statický výpočet. 3. Požárně bezpečnostní řešení viz příloha 15

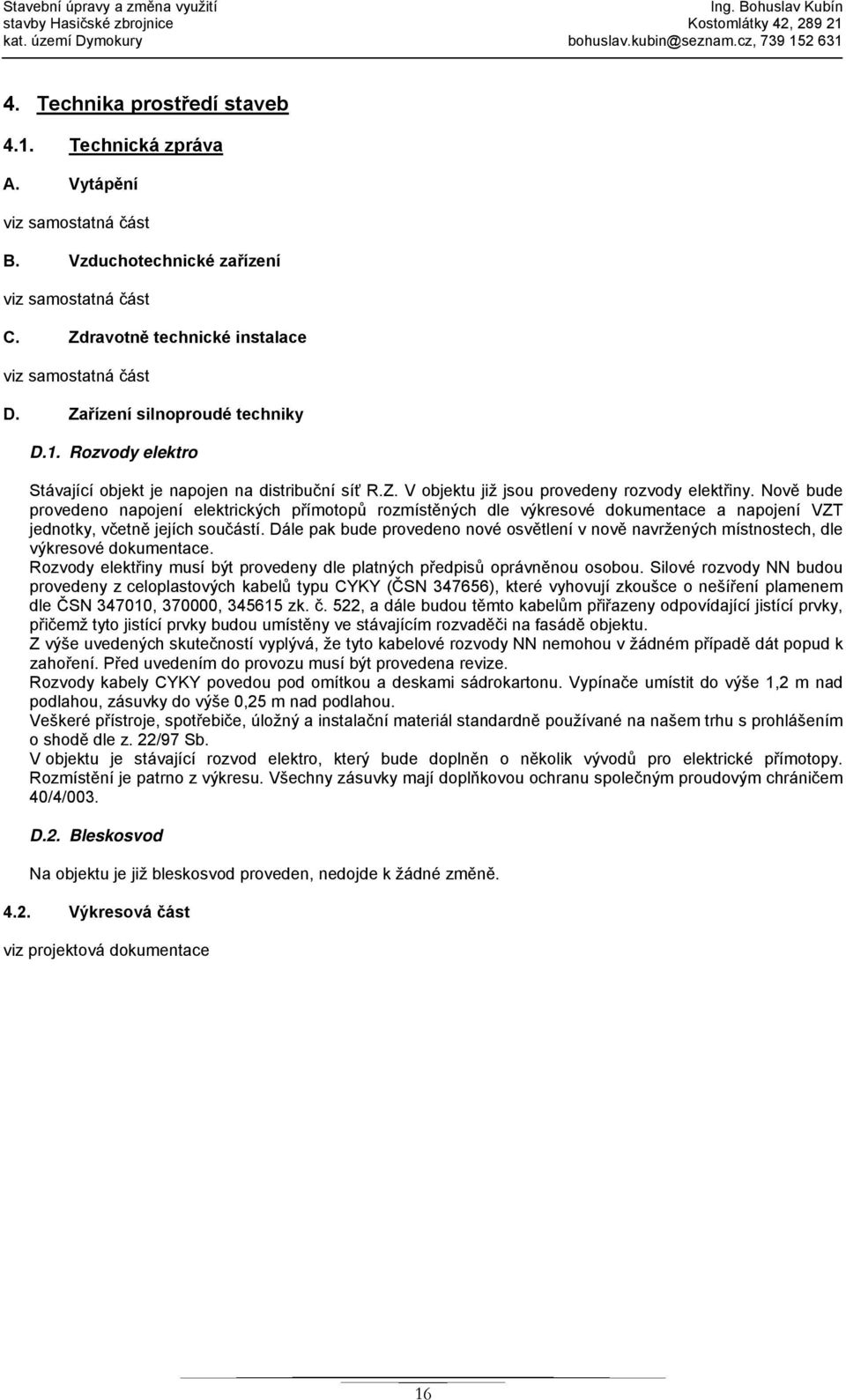

16 Stavební úpravy a změna využití Ing. Bohuslav Kubín stavby Hasičské zbrojnice Kostomlátky 42, kat. území Dymokury bohuslav.kubin@seznam.cz, Technika prostředí staveb 4.1. Technická zpráva A. Vytápění viz samostatná část B. Vzduchotechnické zařízení viz samostatná část C. Zdravotně technické instalace viz samostatná část D. Zařízení silnoproudé techniky D.1. Rozvody elektro Stávající objekt je napojen na distribuční síť R.Z. V objektu již jsou provedeny rozvody elektřiny. Nově bude provedeno napojení elektrických přímotopů rozmístěných dle výkresové dokumentace a napojení VZT jednotky, včetně jejích součástí. Dále pak bude provedeno nové osvětlení v nově navržených místnostech, dle výkresové dokumentace. Rozvody elektřiny musí být provedeny dle platných předpisů oprávněnou osobou. Silové rozvody NN budou provedeny z celoplastových kabelů typu CYKY (ČSN ), které vyhovují zkoušce o nešíření plamenem dle ČSN , , zk. č. 522, a dále budou těmto kabelům přiřazeny odpovídající jistící prvky, přičemž tyto jistící prvky budou umístěny ve stávajícím rozvaděči na fasádě objektu. Z výše uvedených skutečností vyplývá, že tyto kabelové rozvody NN nemohou v žádném případě dát popud k zahoření. Před uvedením do provozu musí být provedena revize. Rozvody kabely CYKY povedou pod omítkou a deskami sádrokartonu. Vypínače umístit do výše 1,2 m nad podlahou, zásuvky do výše 0,25 m nad podlahou. Veškeré přístroje, spotřebiče, úložný a instalační materiál standardně používané na našem trhu s prohlášením o shodě dle z. 22/97 Sb. V objektu je stávající rozvod elektro, který bude doplněn o několik vývodů pro elektrické přímotopy. Rozmístění je patrno z výkresu. Všechny zásuvky mají doplňkovou ochranu společným proudovým chráničem 40/4/003. D.2. Bleskosvod Na objektu je již bleskosvod proveden, nedojde k žádné změně Výkresová část viz projektová dokumentace 16
