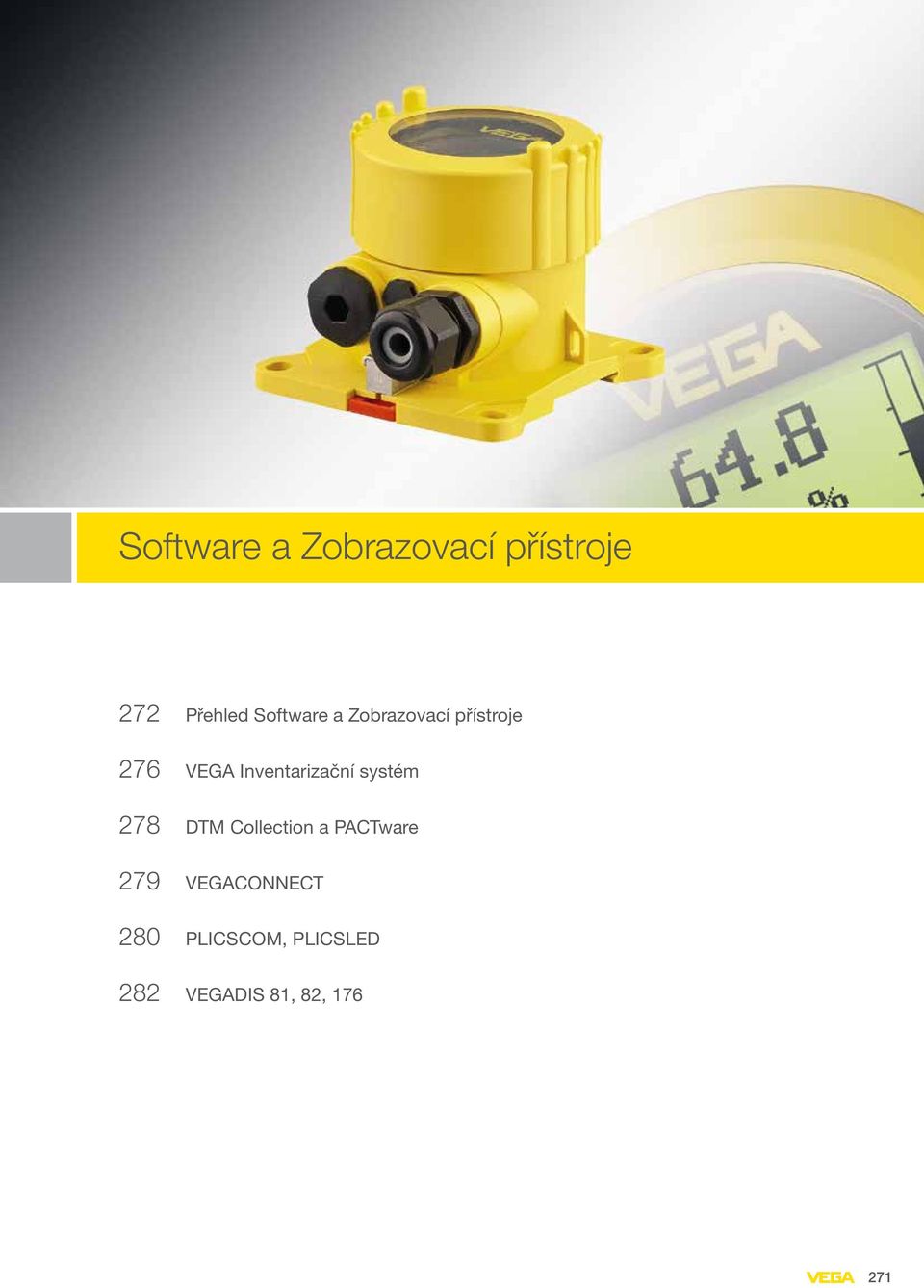

1 Software a Zobrazovací přístroje 272 Přehled Software a Zobrazovací přístroje 276 VEGA Inventarizační systém 278 DTM Collection a PACTware 279 VEGACONNECT 280 PLICSCOM, PLICSLED 282 VEGADIS 81, 82,

2 Přehled Software a Zobrazovací přístroje Oblast použití Parametrizace senzorů a vizualizace naměřených hodnot prostřednictvím zobrazovacích jednotek na místě. Vizualizace a sledování měřených hodnot může probíhat také pomocí webového inventárního systému VEGA Inventarizační systém. Systémy Pomocí nastavovacího softwaru PACTware je možné senzory plně parametrizovat. Alternativně lze provádět parametrizování senzoru prostřednictvím místního zobrazovacího a nastavovacího modulu PLICSCOM. Webový vizualizační nástroj VEGA Inventarizační systém shromažďuje naměřené hodnoty připojených senzorů po celém světě a přehledně je zobrazuje. Přednosti Uživatel se na základě požadavků rozhodne pro jednoduchou obsluhu na místě nebo pohodlnou obsluhu prostřednictvím PC. V případě potřeby lze začlenit zobrazení do měřicího obvodu a nechat si tak zobrazovat měřené hodnoty na libovolných místech. Velmi jednoduše lze také vytvořit vizualizační systém, s jehož pomocí je možné zobrazovat naměřené hodnoty kdekoli na světě pomocí standardních prohlížečů. 272

3 VEGA Inventarizační systém DTM Collection DTM Collection Inventarizační systém, a také vzdálený přístup, a vizualizace měřené hodnoty Nastavovací software pro konfiguraci, nastavení parametrů, dokumentaci a diagnostiku polní instrumentace Doporučený operační systém Nezávislý operační systém (VEGA Hosting Service) MS Windows Server 2008 nebo vyšší a také MS SQL Server 2008 nebo vyšší (Local Server) Windows XP od SP2 (32 Bit) Windows Vista (32 nebo 64 Bit) Windows 7 (32 nebo 64 Bit) Windows 8 (32 nebo 64 Bit) Nastavení pomocí standardního web prohlížeče pomocí počítače Verze VEGA Hosting Service (VH) Local Server (LS) Standardní verze Plná verze Technologie Webové rozhraní FDT/DTM 273

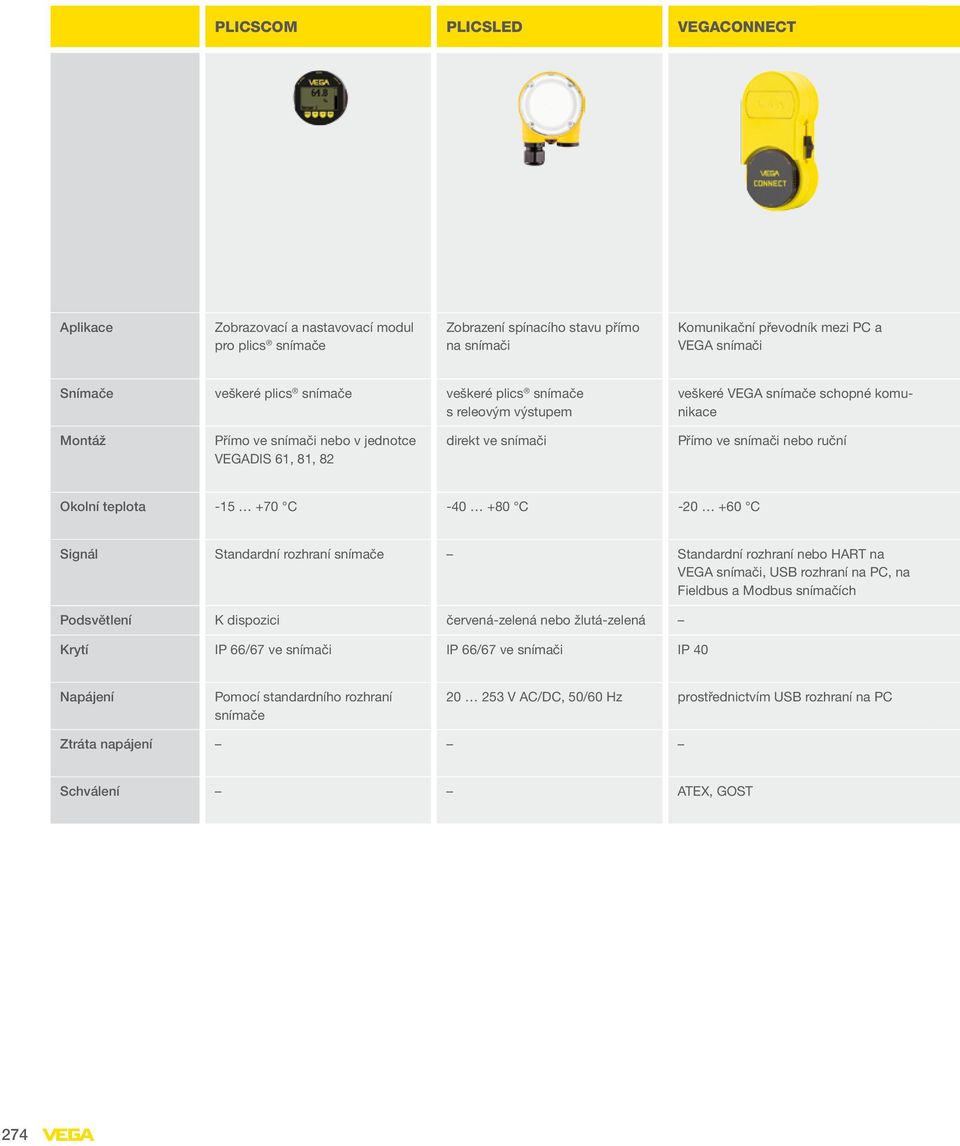

4 PLICSCOM PLICSLED VEGACONNECT Zobrazovací a nastavovací modul pro plics snímače Zobrazení spínacího stavu přímo na snímači Komunikační převodník mezi PC a VEGA snímači Snímače veškeré plics snímače veškeré plics snímače s releovým výstupem veškeré VEGA snímače schopné komunikace Montáž Přímo ve snímači nebo v jednotce VEGADIS 61, 81, 82 direkt ve snímači Přímo ve snímači nebo ruční Okolní teplota C C C Signál Standardní rozhraní snímače Standardní rozhraní nebo HART na VEGA snímači, USB rozhraní na PC, na Fieldbus a Modbus snímačích Podsvětlení K dispozici červená-zelená nebo žlutá-zelená Krytí IP 66/67 ve snímači IP 66/67 ve snímači IP 40 Napájení Pomocí standardního rozhraní snímače V AC/DC, 50/60 Hz prostřednictvím USB rozhraní na PC Ztráta napájení Schválení ATEX, GOST 274

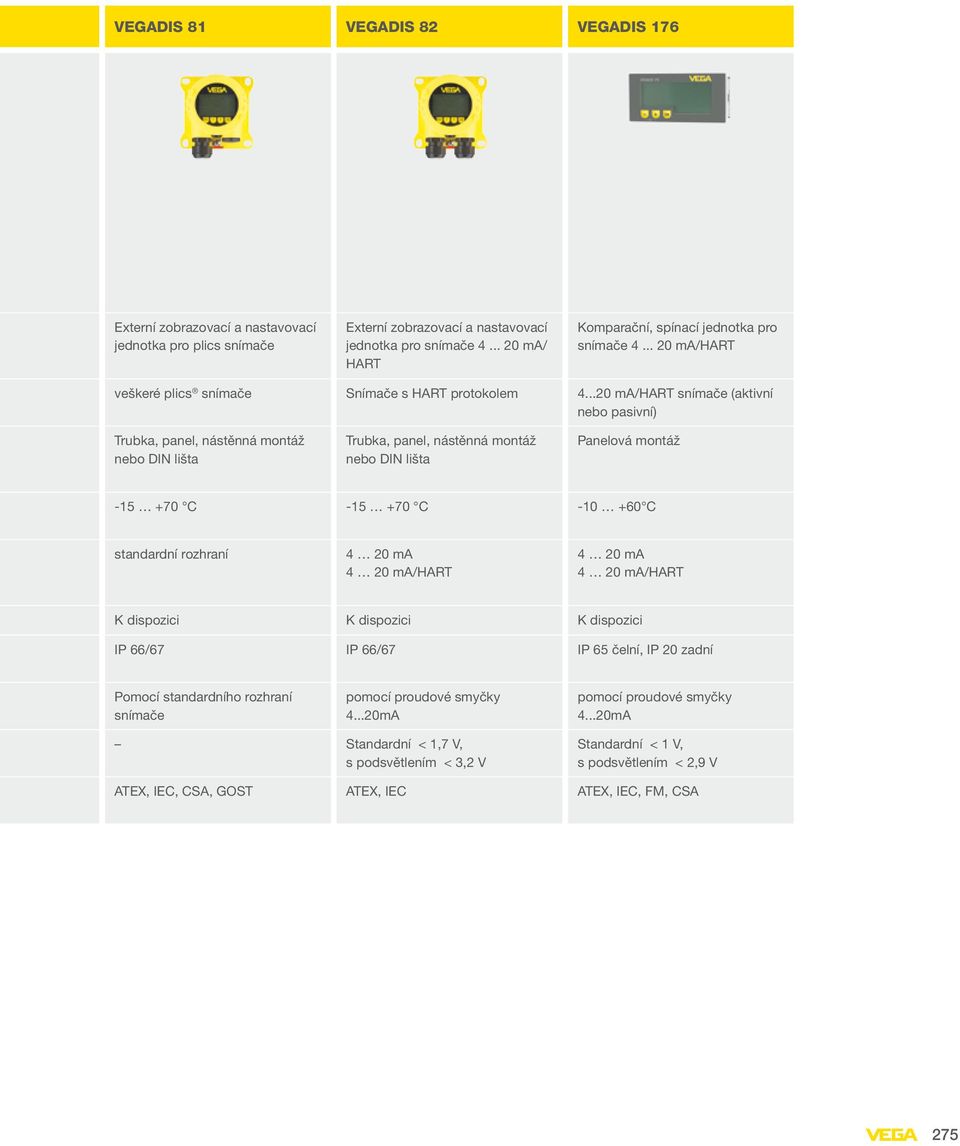

5 VEGADIS 81 VEGADIS 82 VEGADIS 176 Externí zobrazovací a nastavovací jednotka pro plics snímače Externí zobrazovací a nastavovací jednotka pro snímače ma/ HART Komparační, spínací jednotka pro snímače ma/hart veškeré plics snímače Snímače s HART protokolem ma/hart snímače (aktivní nebo pasivní) Trubka, panel, nástěnná montáž nebo DIN lišta Trubka, panel, nástěnná montáž nebo DIN lišta Panelová montáž C C C standardní rozhraní 4 20 ma 4 20 ma/hart 4 20 ma 4 20 ma/hart K dispozici K dispozici K dispozici IP 66/67 IP 66/67 IP 65 čelní, IP 20 zadní Pomocí standardního rozhraní snímače pomocí proudové smyčky mA pomocí proudové smyčky mA Standardní < 1,7 V, s podsvětlením < 3,2 V Standardní < 1 V, s podsvětlením < 2,9 V ATEX, IEC, CSA, GOST ATEX, IEC ATEX, IEC, FM, CSA 275

6 VEGA Inventarizační systém Hostingové služby Systém webového rozhraní pro monitorování hladiny zásob VEGA inventarizační systém je služba na webovém rozhraní pro monitorování hladiny a stavu zásob a také možnost vzdáleného přístupu, vizualizace a ukládání měřených hodnot. Celosvětový přístup k datům se provádí pomocí internetového prohlížeče a konfigurovatelných účtů. Výhoda Snadný přístup přes internet pomocí standardního prohlížeče Vysoká dostupnost všech naměřených dat díky automatickému přenosu dat a redundantní archivaci 365 dní v roce, po celý den Rychlé získávání důležitých informací prostřednictvím přizpůsobitelných možností zobrazení Výstrahy v reálném čase umožňují rychlou reakci, pokud jsou dosaženy limity zásob Efektivní plánování dodávek Údržba systému a aktualizace probíhá přímo u spol. VEGA Služby a podpora Instalace a aktivace uživatelského účtu Proaktivní monitorování, údržba a provoz společností VEGA Aktualizace softwaru a upgrade zahrnut Zdarma podpora, telefonická, em a vzdálená diagnostika VIS-VH. Měsíční poplatky jsou zdarma pro VEGA hostingové služby Cena za měřicí smyčku: na vyžádání 276

7 VEGA Inventarizační systém - Lokální serverová verze pro vzdálené monitorování hladiny zásob VEGA inventarizační systém je služba na webovém rozhraní pro monitorování hladiny a stavu zásob a také možnost vzdáleného přístupu, vizualizace a ukládání měřených hodnot. Software pro instalaci do vašeho systému. Výhoda Rychlý přehled o stavu zásob Lepší možnost plánování Bezpečné dodávky zásob Zvýšená účinnost logistiky Dlouhodobý vztah se zákazníky Systémové požadavky Server hardware Alespoň 3.1 GHz (64 bit procesor) nebo rychlejší Multi-Core CPU, 8 GB RAM, 60 GB volná kapacita Doporučený Čtyř-jádrový CPU a vyšší, 16 GB RAM nebo více, 160 GB volná kapacita Operační systém Microsoft Windows Server 2012 Software Microsoft SQL server 2012 (vč. Reportů) Microsoft Internet Information Services Microsoft.NET Framework 4.0 Počet měřicích ockruhů A 1-25 měřicích míst... B měřicích míst... C měřicích míst... D měřicích míst... VIS-LS. 277

8 DTM Collection a PACTware(TM) Nastavovací software, včetně možnosti nastavování pomocí komunikačního rozhraní dle FDT standardu Ve spojení s příslušným DTM, slouží software PACTware pro konfiguraci a nastavení parametru, dokumentaci a diagnostiku. PACTware je k dispozici zdarma a může být použit pro nastavení parametru snímače nebo vyhodnocovací jednotky, pomocí PC. Software je možné použít pro nastavení snímačů jiných výrobců. Výhody Konfigurační nástroj pro přístroje VEGA Jedinečné, standardizované rozhraní dle FDT specifikace Standardní verze pro nastavení všech parametrů přístroje, včetně ukládání projektů a projektové dokumentace Standardní verze je k dispozici na (Home» Downloads» Software) Plná verze ma navíc rozšířené funkce, např. Multiviewer, kalkulaci nádrže a ukládání echo křivek Funkce VEGA DTM je vytvořen dle FDT standardu. Tato technologie je nezávislá na výrobci a rozhraní Fieldbus. FDT/DTM podporuje kompletní funcke polní instrumentavce a zjednodušuje nastavení snímačů. Přehled prjektu a nastavených hodnot jednotlivých přístrojů mohou být snadno uloženy a vytištěny pomocí softwaru PACTware. Doporučený operační systém Windows XP od SP2 nebo 64 bit) Windows Vista (32 nebo 64 bit) Windows 7 (32 nebo 64 bit) Další systémové požadavky 1 GHz procesor 1 GB RAM nebo vyšší 1 GB místa na disku Internet Explorer 6.0 nebo vyšší Microsoft.NET Framework 2.0 RS232/USB/Ethernet rozhraní Grafické rozlišení 1024 x 768 nebo vyšší Dodací termín: Software SV Standardní verze včetně ukládání projektů, dokumentace... FV Celá verze včetně rozšířených funkcí... PACTWARE. 278

9 OPEN LOCK VEGACONNECT Komunikační adaptér mezi snímači VEGA a PC VEGACONNECT je komunikační adaptér pro připojení VEGA snímačů s rozhraním USB vašeho PC. Ve spojení se softwarem PACTware a VEGA DTM, je VEGACONNECT použitelný jako univerzální HART modem pro snímače jiných výrobců. Výhody Snadné použití pro plics snímače Možnosti připojení díky přiložených různých propojovacích kabelů a adaptérů Snadné napájení přes USB rozhraní Technické údaje Okolní teplota: C Krytí: IP 40 Materiál pouzdra: plast Dodací termín: CONNECT.CXA4 161 mm (6.34") 52 mm (2.05") 80 mm (3.15") TWIST USB 279

10 PLICSCOM Zobrazovací a nastavovací modul pro plics snímače Univerzální zobrazovací a nastavovací jednotka, vhodná pro veškeré VEGA snímače z rodiny plics, VEGABAR série 50/60,/80 VEGACAL série 60, VEGAFLEX série 60, VEGAPULS série 60, VEGASON série 60, PROTRAC a také VEGADIS 61/81 a PLICSRADIO. Výhody DOT matrix displej se 4-mi tlačítky a s integrovaným podsvětlením Snadné a spolehlivé nastavení plics snímačů Instalace ve čtyřech polohách Technické údaje Zobrazení: grafický LCD Použití: plics snímače Okolní teplota: C Dodací termín: Verze B s podsvětlením... PLICSCOM.X 45,1 mm (1.78") 9,7 mm (0.38") 27,6 mm (1.09") ø 66,3 mm (2.61") 280

11 PLICSLED Zobrazovací modul spínacího stavu pro plics snímače Univerzální modul veškeré snímače VEGA plics provedení s releovým výstupem (VEGASWING 60, VEGAVIB 60, VEGAWAVE 60, VEGACAP 60 a VEGAMIP 60) Výhody Snadná a rychlá instalace bez nutnosti externího napájení Jasně zřetelné zobrazení spínacího stavu dokonce i za denního světla Univerzální použití Vysoký stupeň krytí, vzhledem k tomu, že je modul integrován do pouzdra snímače Technické údaje Napájecí napětí: V AC/DC, 50/60 Hz Příkon: při 253 V AC; 0.8 W, 2 VA Okolní teplota: C Barva indikace: červená-zelená nebo žlutá-zelená Dodací termín: Schválení XX bez... Verze S Spínací stav... Barva Y žlutá-zelená... R červená-zelená... Připojení C Kabel... PLICSLED. 8,1 mm (0.32") 18,3 mm (0.72") ø 66,4 mm (2.61") 281

12 VEGADIS 81 Externí zobrazovací a nastavovací jednotka pro plics snímače VEGADIS 81 je externí, digitální zobrazovací a nastavovací jednotka pro plics snímače. Jednotka je instalována ve vzdálenosti do 50 m od snímače, v místě se snadnou přístupností. Jednotka je přímo propojena s elektronikou snímače, ze které je také napájena. Výhody Zobrazení měřené hodnoty a nastavení snímače na přístupném místě Snadná čitelnost displeje s grafickou podporou (PLICSCOM) Snadné nastavení pomocí 4 tlačítek a strukturované nabídky Čtení a nastavení komfortně díky možné instalaci displeje v 90 krocích Technické údaje Zobrazení: grafický LCD displej Signál: standardní rozhraní Snímače: plics snímače Podsvětlení k dispozici Montáž: nástěnná, na lištu nebo na trubku Okolní teplota: C Dodací termín: ø 79 mm (3.11") ~ 69 mm (2.72") 7 mm (0.28") 85 mm (3.35") 6,5 mm (0.26") 82 mm (3.23") 97 mm (3.82") 10 mm (0.39") 22,5 mm (0.89") 70 mm (2.76") 72,5 mm (2.85") 77 mm (3.03") 67 mm (2.64") 72,5 mm (2.85") 78,2 mm (3.08") 56 mm (2.20") 76 mm (2.99") 282

13 Oblast A Evropa... I Celosvětově... Schválení X do prostředí BNV... M Lodní průmysl... C ATEX II 1G, 2G Ex ia IIC T6 Ga, Gb... O ATEX II 1G, 2G Ex ia IIC T6 Ga, Gb + Lodní průmysl... H ATEX II 1D, 2D Ex t IIIC T 75 C Da, Db IP66 + II 1G, 2G Ex ia IIC T6 Ga, Gb... E ATEX II 2G Ex d IIC T6 Gb... Q ATEX II 2G Ex d IIC T6 Gb + Lodní průmysl... J ATEX II 1D, 2D Ex t IIIC T 75 C Da, Db IP66 + II 2G Ex d IIC T6 Gb... R ATEX II 1D, 2D Ex t IIIC T 75 C Da, Db IP66... C IEC Ex ia IIC T6 Ga, Gb... O IEC Ex ia IIC T6 Ga, Gb + Lodní průmysl... H IEC Ex ia IIC T6 Ga, Gb + IEC Ex ta, tb IIIC T 75 C Da, Db, IP66... E IEC Ex d IIC T6 Gb... Q IEC Ex d IIC T6 Gb + Lodní průmysl... J IEC Ex d IIC T6 Gb + IEC Ex ta, tb IIIC T 75 C Da, Db, IP66... R IEC Ex ta, tb IIIC T 75 C Da, Db, IP66... Elektronika I Digitální (I²C komunikace)... Pouzdro K Plastové... A Hliníkové... V Nerezocelové (přesný odlitek)... Krytí I IP66/IP67 NEMA 4X... N IP66/IP68 NEMA 6P (0,2bar)... Kabelový vstup / Připojení M M20x1.5 / kabelová vývodka PA černá... N ½NPT / Záslepka... Zobrazovací/nastavovací modul (PLICSCOM) A vestavěný... Montáž A pro nástěnnou montáž s Hliníkovým nebo Nerezovým pouzdrem... C pro montáž na lištu a na stěnu s plastovým pouzdrem... D pro montáž na lištu s Hliníkovým nebo Nerezovým pouzdrem... E na trubku ( mm) vč. upevňovací sady... Certifikáty X Ne... M ano, další k dispozici... DIS

14 VEGADIS 82 Externí zobrazovací a nastavovací jednotka pro snímače 4 20 ma/hart VEGADIS 82 je externí, digitální zobrazovací a nastavovací jednotka pro snímače 4 20 ma s HART protokolem. Jednotka je instalována do smyčky přístroje jako klasický zobrazovač připojený a napájený po signálním kabelu. Výhody Úspora času při nastavování parametrů na místě pomocí modulu PLICSCOM Snadné nastavení pomocí 4 tlačítek a strukturované nabídky Univerzálnost díky HART standardním parametrům Technické údaje Zobrazení: PLICSCOM Signál: ma Snímače: snímače s HART protokolem Montáž: nástěnná, na lištu nebo na trubku Okolní teplota: C Dodací termín: ø 79 mm (3.11") ~ 69 mm (2.72") 7 mm (0.28") 6,5 mm (0.26") 85 mm (3.35") 82 mm (3.23") 97 mm (3.82") 10 mm (0.39") 22,5 mm (0.89") 70 mm (2.76") 72,5 mm (2.85") 77 mm (3.03") 67 mm (2.64") 72,5 mm (2.85") 78,2 mm (3.08") 56 mm (2.20") 76 mm (2.99") 284

15 Oblast A Evropa... I Celosvětově... Schválení X do prostředí BNV... M Lodní průmysl... O IEC Ex ia IIC T6 Ga, Gb + Lodní průmysl... Elektronika X Dvouvodič mA... H Dvouvodič mA/HART... Pouzdro K Plastové... A Hliníkové... V Nerezocelové (přesný odlitek)... S pro montáž do panelu (72x72mm)... Krytí I IP66/IP67 NEMA 4X... N IP66/IP68 NEMA 6P (0,2bar)... S IP 40 NEMA 2... Kabelový vstup / Připojení M M20x1.5 / kabelová vývodka PA černá... N ½NPT / Záslepka... Zobrazovací/nastavovací modul (PLICSCOM) A vestavěný... Montáž A Nástěnná montáž s Hliníkovým nebo Nerezovým pouzdrem... C na lištu a nástěnná montáž s plastovým pouzdrem... D na lištu s Hliníkovým nebo Nerezovým pouzdrem... E na trubku ( mm) vč. upevňovací sady... F pro montáž do panelu... Certifikáty X Ne... M ano, další k dispozici... DIS

16 VEGADIS 176 Externí zobrazovací a nastavovací modul pro montáž do panelu bez externího napájení VEGADIS 176 je externí zobrazovací a nastavovací modul bez dalšího externího napájení. Jednotka slouží pro zobrazení hodnoty standardních obvodů 4 20 ma. Výhody Univerzální použití, zobrazení pomocí pěti znaků, 17 mm displej s podsvětlením Spolehlivá funkce a různé možnosti aplikací Nízký pokles napětí < 1 V zajišťuje použití pro všechny obvody 4 20 ma Technické údaje Zobrazení: digitální Pokles napětí: < 1 V Signál: 4 20 ma Snímače: 4 20 ma pasivní nebo aktivní Okolní teplota: C Montáž: do panelu Dodací termín: Oblast A Evropa... I Celosvětově... Schválení X do prostředí BNV... C ATEX II 2G, Ex ib IIC T6 Gb... C IEC Ex ib IIC T6 Gb... Materiál Pouzdro / Krytí S Panelová montáž / IP65: přední strana NEMA 4X; IP20: zadní strana... Elektronika I mA... DIS mm (4.33") 48 mm (1.89") 43 mm (1.69") 96 mm (3.78") 36,5 mm (1.44") 4,5 mm (0.18") 286
