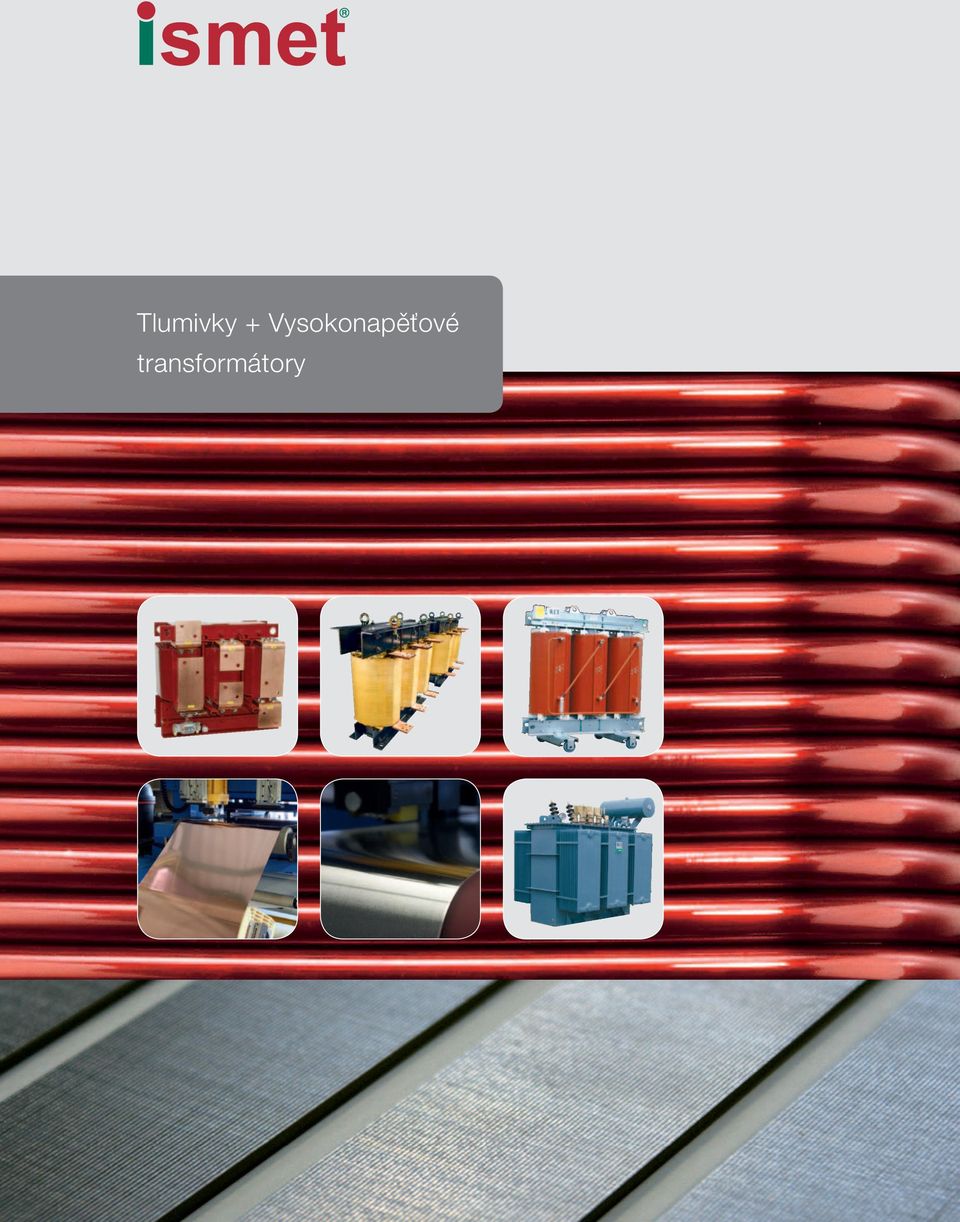

1 Tlumivky + Vysokonapěťové transformátory

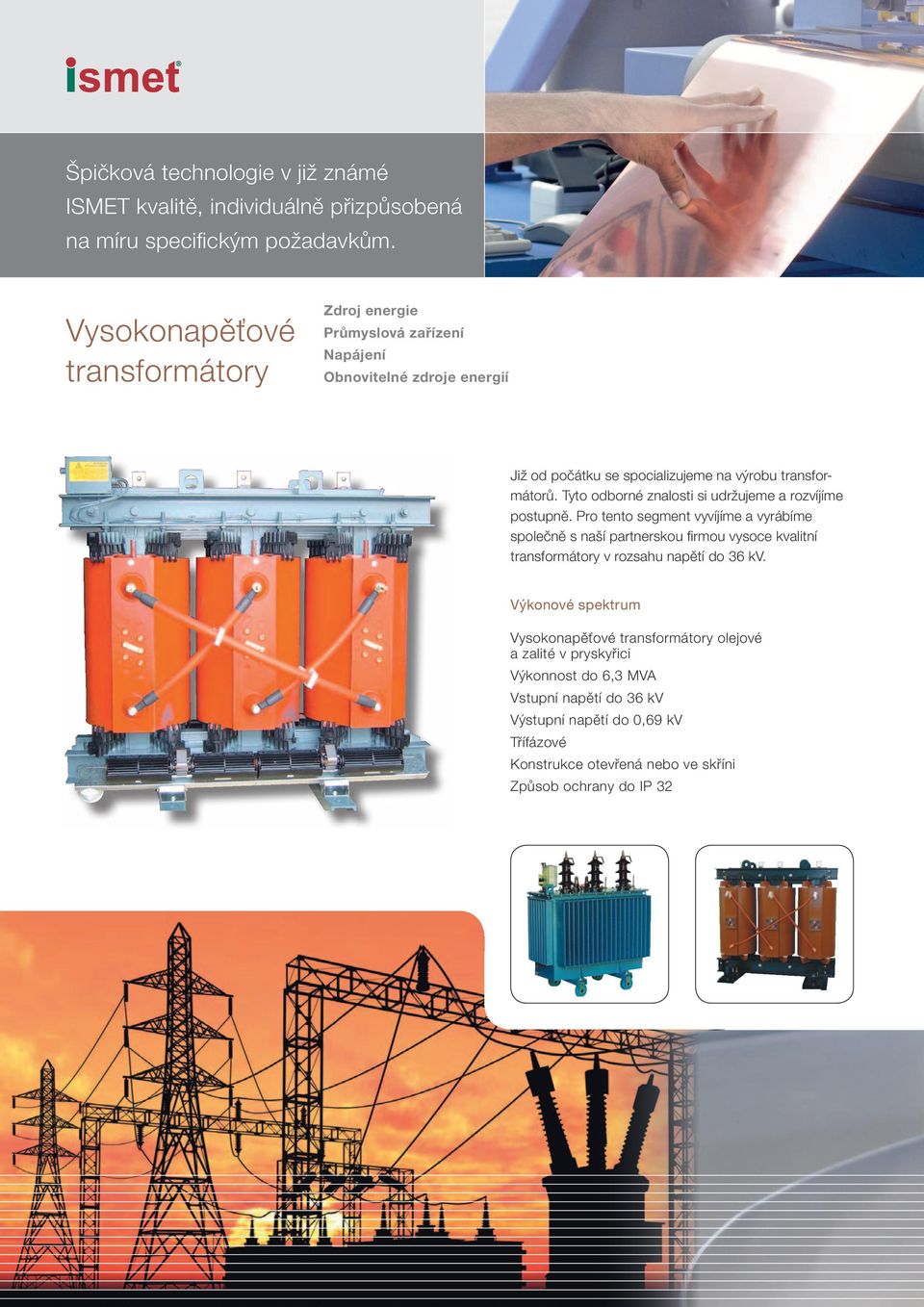

2 Špičková technologie v již známé ISMET kvalitě, individuálně přizpůsobená na míru specifickým požadavkům. Vysokonapěťové transformátory Zdroj energie Průmyslová zařízení Napájení Obnovitelné zdroje energií Drosseln + Mittelspannungs-Transformatoren Již od počátku se spocializujeme na výrobu transformátorů. Tyto odborné znalosti si udržujeme a rozvíjíme postupně. Pro tento segment vyvíjíme a vyrábíme společně s naší partnerskou firmou vysoce kvalitní transformátory v rozsahu napětí do 36 kv. Výkonové spektrum Vysokonapěťové transformátory olejové a zalité v pryskyřici Výkonnost do 6,3 MVA Vstupní napětí do 36 kv Výstupní napětí do 0,69 kv Třífázové Konstrukce otevřená nebo ve skříni Způsob ochrany do IP 32

3 Tlumivky Motory na stejnosměrné napětí Omezovače proudu Měniče Elektrické filtry Používání elektrických a elektronických zařízení neustále roste, takže zařízení pro energetickou, řídící a informační techniku je sestaveno ve stoupající míře v bezprostřední blízkosti jeden k druhému a proto se při současném provozu také vzájemně ovlivňují. Výkonové spektrum Kompletní nabídka až po celkovou hmotnost tlumivky 6 t Chlazení vzduchem a nucenou ventilací Přímé a nepřímé vodní chlazení Snižování ztrát pomocí inteligentního řešení ISMET. Kompetentní. Angažovaný. Výkonný.

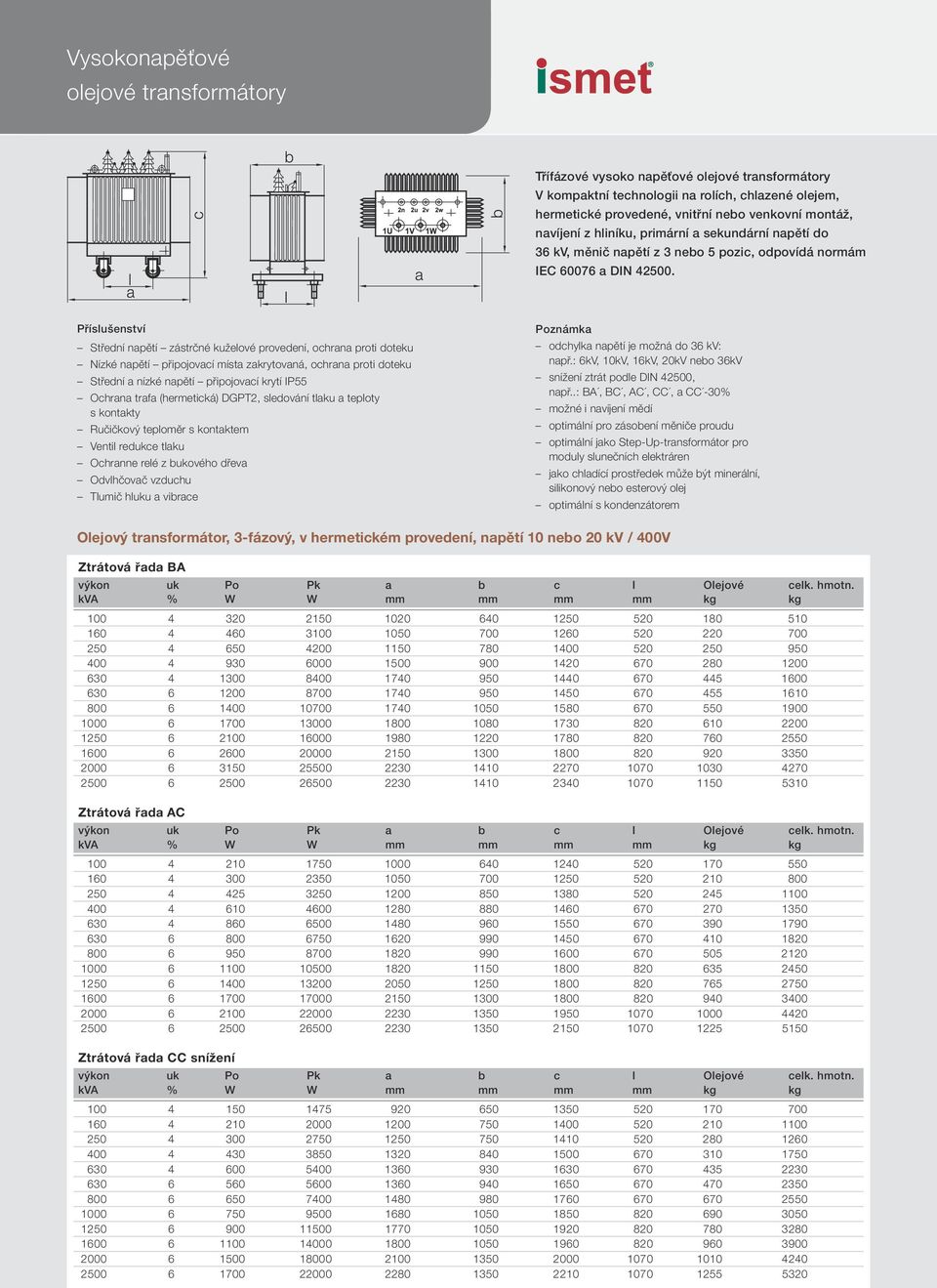

4 Vysokonapěťové olejové transformátory Třífázové vysoko napěťové olejové transformátory V kompaktní technologii na rolích, chlazené olejem, hermetické provedené, vnitřní nebo venkovní montáž, navíjení z hliníku, primární a sekundární napětí do 36 kv, měnič napětí z 3 nebo 5 pozic, odpovídá normám IEC a DIN Příslušenství Střední napětí zástrčné kuželové provedení, ochrana proti doteku Nízké napětí připojovací místa zakrytovaná, ochrana proti doteku Střední a nízké napětí připojovací krytí IP55 Ochrana trafa (hermetická) DGPT2, sledování tlaku a teploty s kontakty Ručičkový teploměr s kontaktem Ventil redukce tlaku Ochranne relé z bukového dřeva Odvlhčovač vzduchu Tlumič hluku a vibrace Poznámka odchylka napětí je možná do 36 kv: např.: 6kV, 10kV, 16kV, 20kV nebo 36kV snížení ztrát podle DIN 42500, např..: BA, BC, AC, CC, a CC -30% možné i navíjení mědí optimální pro zásobení měniče proudu optimální jako Step-Up-transformátor pro moduly slunečních elektráren jako chladící prostředek může být minerální, silikonový nebo esterový olej optimální s kondenzátorem Olejový transformátor, 3-fázový, v hermetickém provedení, napětí 10 nebo 20 kv / 400V Ztrátová řada BA výkon uk Po Pk a b c l Olejové celk. hmotn. kva % W W mm mm mm mm kg kg Ztrátová řada AC výkon uk Po Pk a b c l Olejové celk. hmotn. kva % W W mm mm mm mm kg kg Ztrátová řada CC snížení výkon uk Po Pk a b c l Olejové celk. hmotn. kva % W W mm mm mm mm kg kg

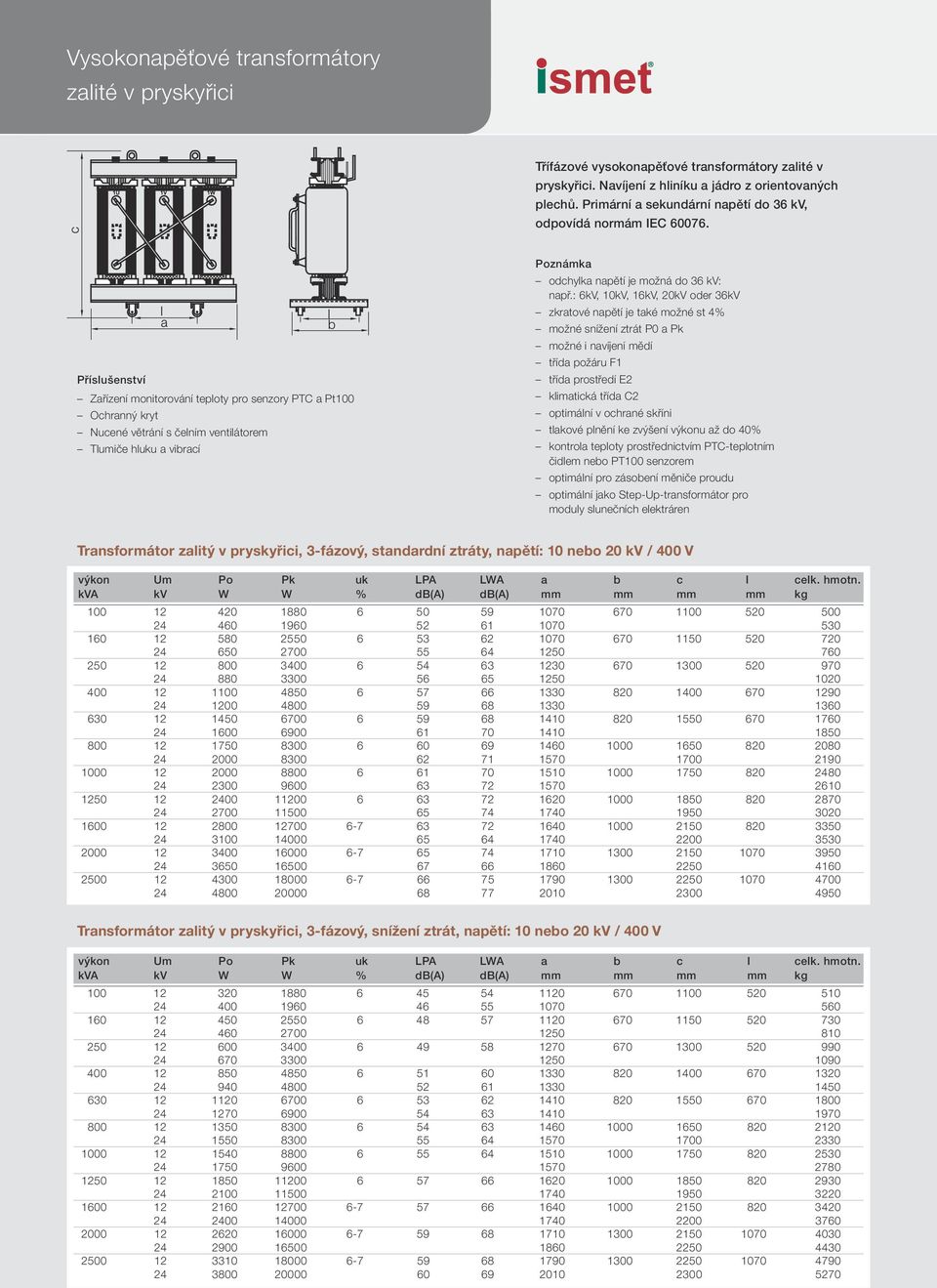

5 Vysokonapěťové transformátory zalité v pryskyřici Třífázové vysokonapěťové transformátory zalité v pryskyřici. Navíjení z hliníku a jádro z orientovaných plechů. Primární a sekundární napětí do 36 kv, odpovídá normám IEC Příslušenství Zařízení monitorování teploty pro senzory PTC a Pt100 Ochranný kryt Nucené větrání s čelním ventilátorem Tlumiče hluku a vibrací Poznámka odchylka napětí je možná do 36 kv: např.: 6kV, 10kV, 16kV, 20kV oder 36kV zkratové napětí je také možné st 4% možné snížení ztrát P0 a Pk možné i navíjení mědí třída požáru F1 třída prostředí E2 klimatická třída C2 optimální v ochrané skříni tlakové plnění ke zvýšení výkonu až do 40% kontrola teploty prostřednictvím PTC-teplotním čidlem nebo PT100 senzorem optimální pro zásobení měniče proudu optimální jako Step-Up-transformátor pro moduly slunečních elektráren Transformátor zalitý v pryskyřici, 3-fázový, standardní ztráty, napětí: 10 nebo 20 kv / 400 V výkon Um Po Pk uk LPA LWA a b c l celk. hmotn. kva kv W W % db(a) db(a) mm mm mm mm kg Transformátor zalitý v pryskyřici, 3-fázový, snížení ztrát, napětí: 10 nebo 20 kv / 400 V výkon Um Po Pk uk LPA LWA a b c l celk. hmotn. kva kv W W % db(a) db(a) mm mm mm mm kg

6 * * ismet AG Transformátory + specifická řešení pro zákazníka Transformátory do celkové hmotnosti 6 t Rozsah výkonu do 6,3 MVA Výstupní proud do A Sekundární napětí do 36 kv Druh ochrany do IP 65 Frekvence do 100 khz Tlumivky a filtry EMC- odrušovací komponenty Vysokoproudové transformátory Suché vysokonapěťové transformátory ismet transformátory s.r.o Běhařovice 100 okr. Znojmo Česká republika Tel Fax info@ismet.cz Požadovaný chladič (transformátory vzduchové/chlazené vodou) Napájecí transformátory Systémy spořící energii Vzduchové cívky Zdroje stejnosměrného napájení Transformátory zalité v pryskyřici Vazební indukčnost Vybavení pro zkušebny a laboratoře Transformátory pro použití v lékařském prostředí Vysokonapěťové transformátory Svářecí transformátory Spouštěcí transformátory Přizpůsobovací transformátory Stabilizátory síťového napětí Regulační transformátory Transformátory napětí, proudu a do tištěných spojů TRANSFORMATOREN + kundenspezifi sche Lösungen 100/5 Vyžádejte si náš aktuální katalog, nebo navštivte naše internetové stránky
