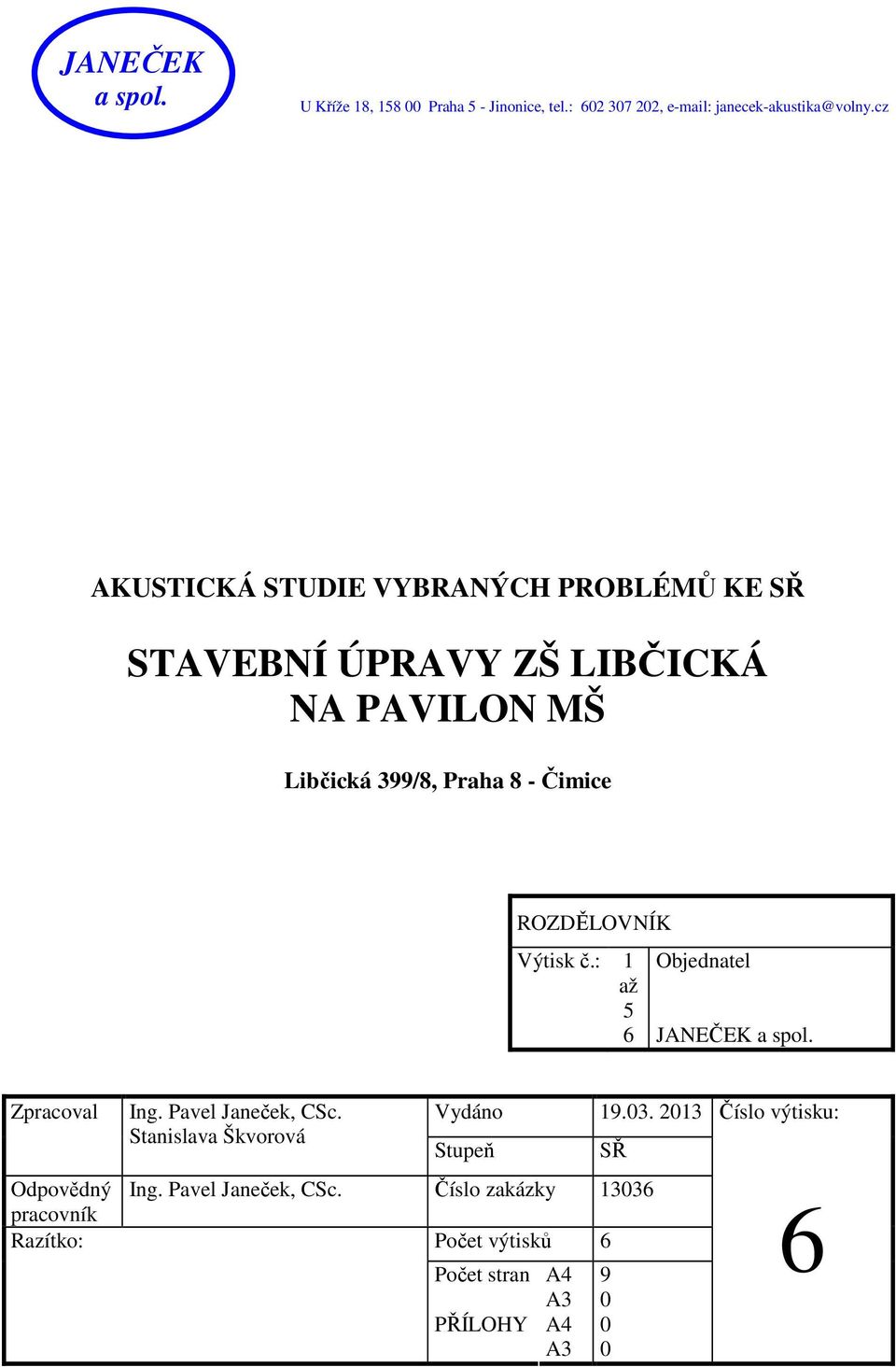

1 JANEČEK a spol. U Kříže 18, Praha 5 - Jinonice, tel.: , janecek-akustika@volny.cz AKUSTICKÁ STUDIE VYBRANÝCH PROBLÉMŮ KE SŘ STAVEBNÍ ÚPRAVY ZŠ LIBČICKÁ NA PAVILON MŠ Libčická 399/8, Praha 8 - Čimice ROZDĚLOVNÍK Výtisk č.: 1 až 5 6 Objednatel JANEČEK a spol. Zpracoval Odpovědný pracovník Razítko: Ing. Pavel Janeček, CSc. Stanislava Škvorová Vydáno Stupeň SŘ Ing. Pavel Janeček, CSc. Číslo zakázky Počet výtisků 6 Počet stran PŘÍLOHY A4 A3 A4 A Číslo výtisku: 6

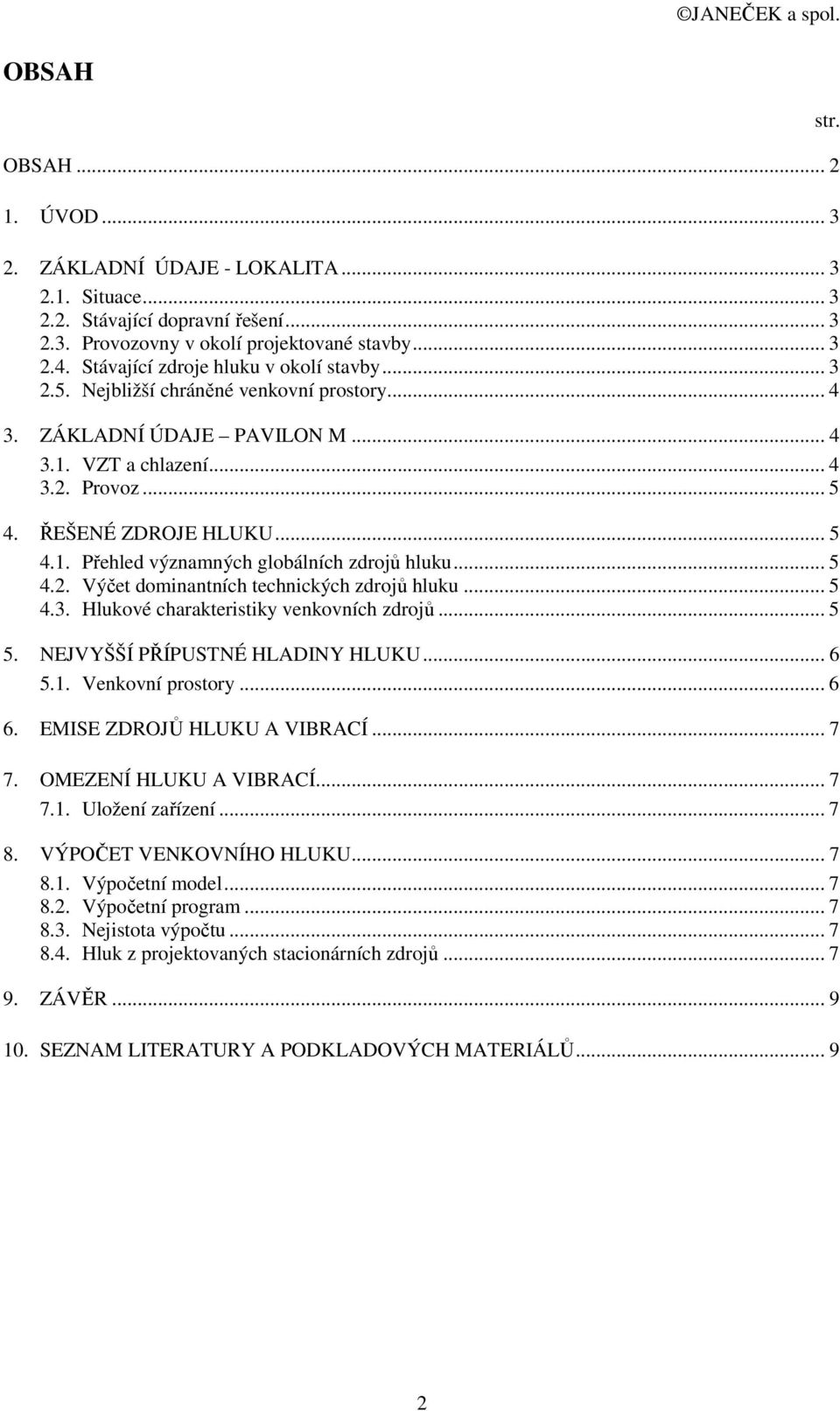

2 OBSAH OBSAH ÚVOD ZÁKLADNÍ ÚDAJE - LOKALITA Situace Stávající dopravní řešení Provozovny v okolí projektované stavby Stávající zdroje hluku v okolí stavby Nejbližší chráněné venkovní prostory ZÁKLADNÍ ÚDAJE PAVILON M VZT a chlazení Provoz ŘEŠENÉ ZDROJE HLUKU Přehled významných globálních zdrojů hluku Výčet dominantních technických zdrojů hluku Hlukové charakteristiky venkovních zdrojů NEJVYŠŠÍ PŘÍPUSTNÉ HLADINY HLUKU Venkovní prostory EMISE ZDROJŮ HLUKU A VIBRACÍ OMEZENÍ HLUKU A VIBRACÍ Uložení zařízení VÝPOČET VENKOVNÍHO HLUKU Výpočetní model Výpočetní program Nejistota výpočtu Hluk z projektovaných stacionárních zdrojů ZÁVĚR SEZNAM LITERATURY A PODKLADOVÝCH MATERIÁLŮ... 9 str. 2

3 1. ÚVOD Akustická studie se týká stavby s názvem STAVEBNÍ ÚPRAVY ZŠ LIBČICKÁ NA PAVILON MŠ, Libčická 399/8, Praha 8 - Čimice. Cílem studie, určené jako součást dokumentace ke stavebnímu řízení, je řešení této stavby z hlediska: a) hluku z provozu stacionárních zdrojů umístěných v pavilonu šířícího se do venkovního prostoru, b) omezení hluku a vibrací ze stacionárních zdrojů. Jiné problémy technické akustiky neuvedené výše nebyly řešeny. Předmětná akustická studie nenahrazuje akustické řešení pro provedení stavby. Tato technická zpráva zahrnuje: stručný popis situace, využití pavilonu a jeho vybavení, které jsou potřebné pro danou profesi, definování zdrojů hluku a jejich charakteristik, souhrn požadavků na nejvyšší přípustné hladiny hluku, soubor navržených technických opatření, výpočty a vyhodnocení výsledků výpočtů. Způsob zpracování byl předurčen požadavky objednatele, ale též rozsahem a podrobností vstupních údajů o projektovaném pavilonu a území. Tato akustická studie byla zpracována na základě objednávky firmy: ABCD Studio, s.r.o., Paříkova 910/11a, Praha 9 Vysočany. POZNÁMKA: 1) Názvosloví užité ve studii odpovídá normám ČSN IEC 50(801) a ČSN EN ZÁKLADNÍ ÚDAJE - LOKALITA 2.1. Situace Místem stavby je stávající objekt školského areálu ZŠ v ulici Libčická č.p.399, č.o.8 v Praze 8 - Čimicích. Plánovaná přestavba se týká pouze pavilonu M a to obou jeho nadzemních podlaží Stávající dopravní řešení V blízkosti stavby je komunikace v ulici Libčická. Komunikace v této ulici je v úseku přilehlém ke stavbě obousměrná, v každém směru s jedním jízdním pruhem. Kryt vozovky tvoří živice; kryt je poškozený. Intenzity dopravy jsou velmi nízké Provozovny v okolí projektované stavby V okolí projektované stavby se nenachází provozovny, jejichž provoz by byl zdrojem významného venkovního hluku Stávající zdroje hluku v okolí stavby Dominantními zdroji venkovního hluku v okolí stavby jsou v současné době: - automobilová doprava po komunikaci v ulici Čimická a Libčická, - pozadí hl. m. Prahy. V místě stavby nebyly identifikovány žádné významné stacionární zdroje, současně nebyl identifikován hluk s výraznými tónovými složkami nebo s výrazným informačním charakterem. Situace je na obr. 1. 3

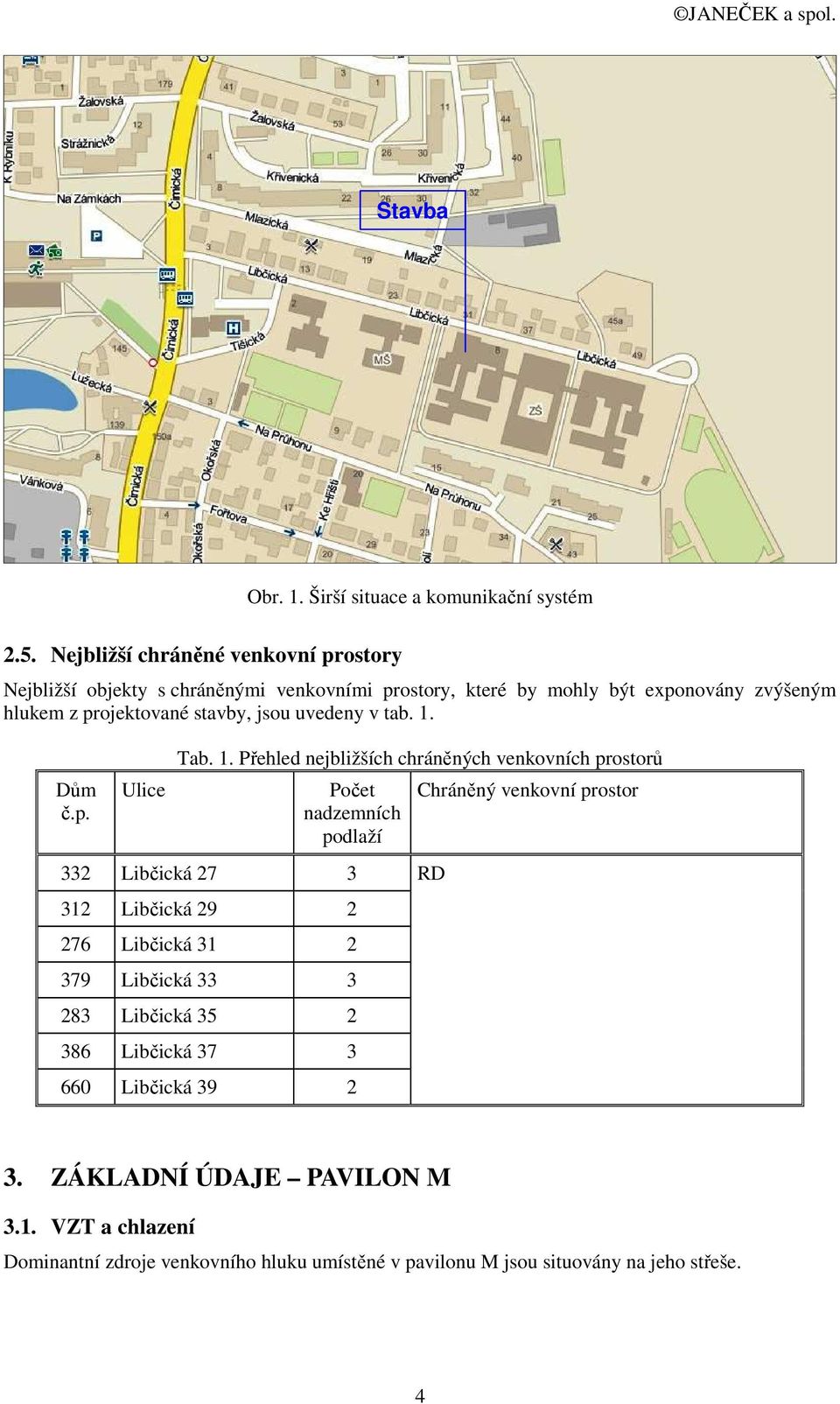

4 Stavba Obr. 1. Širší situace a komunikační systém 2.5. Nejbližší chráněné venkovní prostory Nejbližší objekty s chráněnými venkovními prostory, které by mohly být exponovány zvýšeným hlukem z projektované stavby, jsou uvedeny v tab. 1. Dům č.p. Ulice Tab. 1. Přehled nejbližších chráněných venkovních prostorů Počet nadzemních podlaží 332 Libčická Libčická Libčická Libčická Libčická Libčická Libčická 39 2 Chráněný venkovní prostor RD 3. ZÁKLADNÍ ÚDAJE PAVILON M 3.1. VZT a chlazení Dominantní zdroje venkovního hluku umístěné v pavilonu M jsou situovány na jeho střeše. 4

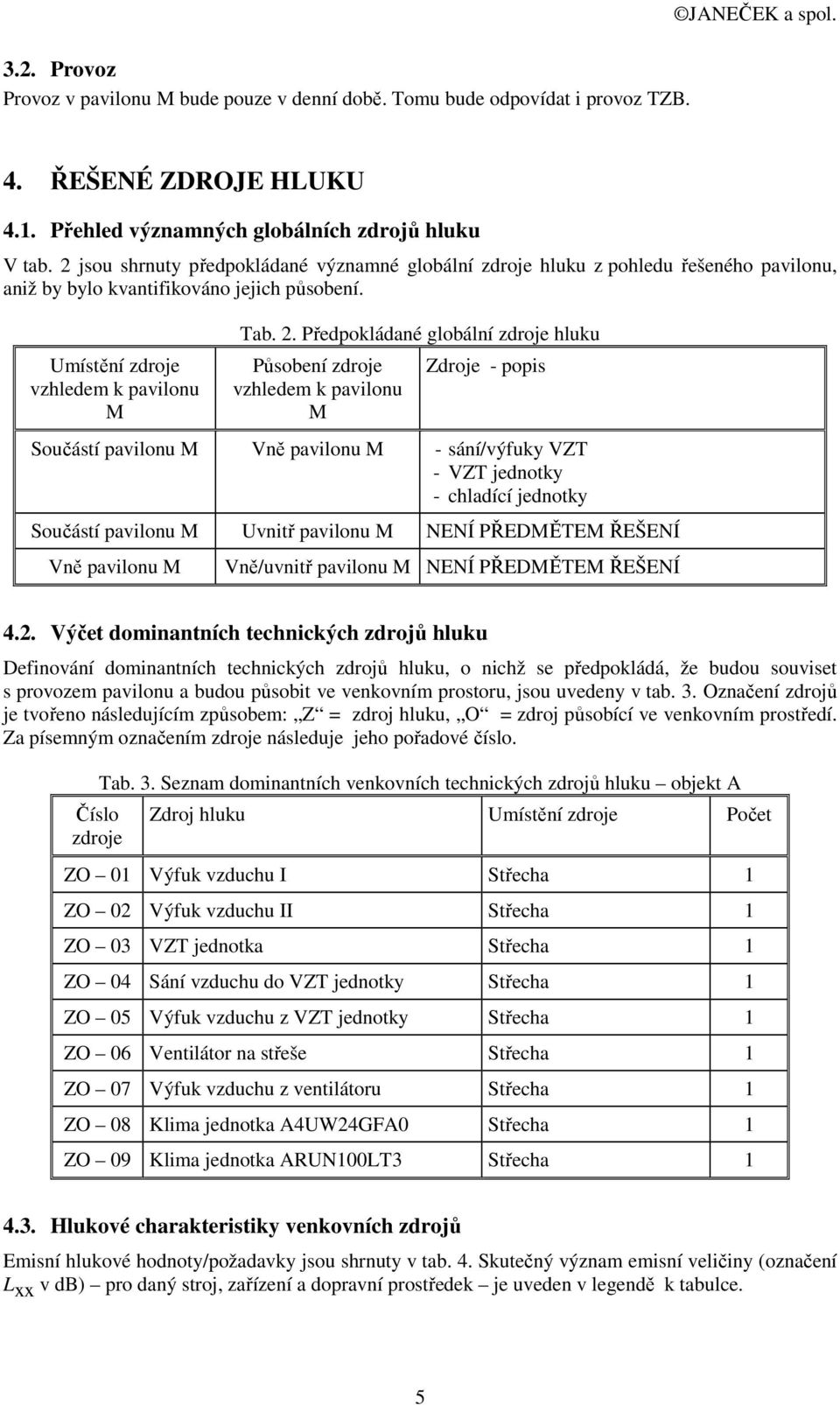

5 3.2. Provoz Provoz v pavilonu M bude pouze v denní době. Tomu bude odpovídat i provoz TZB. JANEČEK a spol. 4. ŘEŠENÉ ZDROJE HLUKU 4.1. Přehled významných globálních zdrojů hluku V tab. 2 jsou shrnuty předpokládané významné globální zdroje hluku z pohledu řešeného pavilonu, aniž by bylo kvantifikováno jejich působení. Umístění zdroje vzhledem k pavilonu M Tab. 2. Předpokládané globální zdroje hluku Působení zdroje vzhledem k pavilonu M Zdroje - popis Součástí pavilonu M Vně pavilonu M - sání/výfuky VZT - VZT jednotky - chladící jednotky Součástí pavilonu M Uvnitř pavilonu M NENÍ PŘEDMĚTEM ŘEŠENÍ Vně pavilonu M Vně/uvnitř pavilonu M NENÍ PŘEDMĚTEM ŘEŠENÍ 4.2. Výčet dominantních technických zdrojů hluku Definování dominantních technických zdrojů hluku, o nichž se předpokládá, že budou souviset s provozem pavilonu a budou působit ve venkovním prostoru, jsou uvedeny v tab. 3. Označení zdrojů je tvořeno následujícím způsobem: Z = zdroj hluku, O = zdroj působící ve venkovním prostředí. Za písemným označením zdroje následuje jeho pořadové číslo. Číslo zdroje Tab. 3. Seznam dominantních venkovních technických zdrojů hluku objekt A Zdroj hluku Umístění zdroje Počet ZO 01 Výfuk vzduchu I Střecha 1 ZO 02 Výfuk vzduchu II Střecha 1 ZO 03 VZT jednotka Střecha 1 ZO 04 Sání vzduchu do VZT jednotky Střecha 1 ZO 05 Výfuk vzduchu z VZT jednotky Střecha 1 ZO 06 Ventilátor na střeše Střecha 1 ZO 07 Výfuk vzduchu z ventilátoru Střecha 1 ZO 08 Klima jednotka A4UW24GFA0 Střecha 1 ZO 09 Klima jednotka ARUN100LT3 Střecha Hlukové charakteristiky venkovních zdrojů Emisní hlukové hodnoty/požadavky jsou shrnuty v tab. 4. Skutečný význam emisní veličiny (označení L xx v db) pro daný stroj, zařízení a dopravní prostředek je uveden v legendě k tabulce. 5

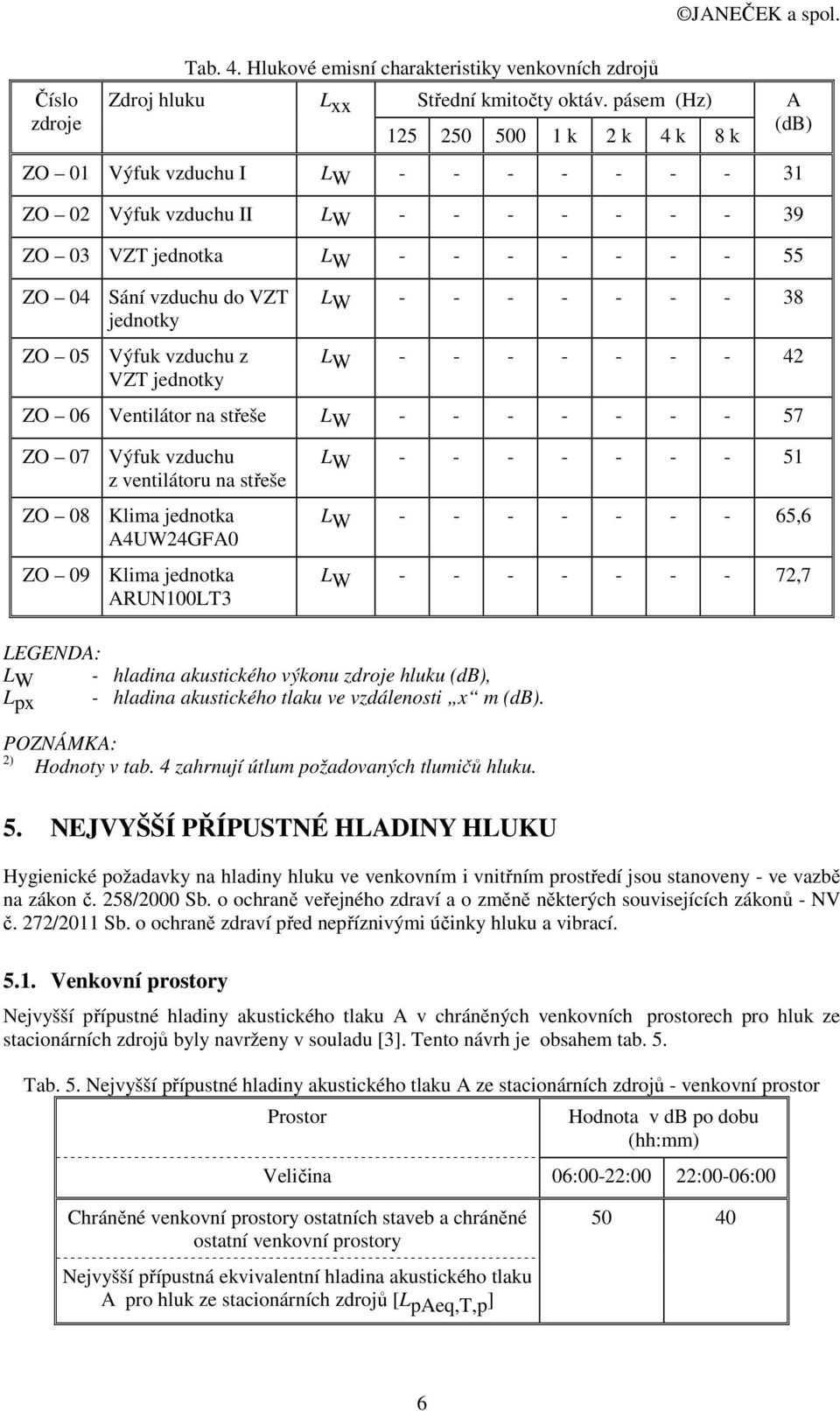

6 Číslo zdroje Zdroj hluku Tab. 4. Hlukové emisní charakteristiky venkovních zdrojů L xx Střední kmitočty oktáv. pásem (Hz) k 2 k 4 k 8 k JANEČEK a spol. ZO 01 Výfuk vzduchu I L W ZO 02 Výfuk vzduchu II L W ZO 03 VZT jednotka L W ZO 04 Sání vzduchu do VZT jednotky ZO 05 Výfuk vzduchu z VZT jednotky A (db) L W L W ZO 06 Ventilátor na střeše L W ZO 07 Výfuk vzduchu z ventilátoru na střeše ZO 08 Klima jednotka A4UW24GFA0 ZO 09 Klima jednotka ARUN100LT3 L W L W ,6 L W ,7 LEGENDA: L W - hladina akustického výkonu zdroje hluku (db), L px - hladina akustického tlaku ve vzdálenosti x m (db). POZNÁMKA: 2) Hodnoty v tab. 4 zahrnují útlum požadovaných tlumičů hluku. 5. NEJVYŠŠÍ PŘÍPUSTNÉ HLADINY HLUKU Hygienické požadavky na hladiny hluku ve venkovním i vnitřním prostředí jsou stanoveny - ve vazbě na zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů - NV č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Venkovní prostory Nejvyšší přípustné hladiny akustického tlaku A v chráněných venkovních prostorech pro hluk ze stacionárních zdrojů byly navrženy v souladu [3]. Tento návrh je obsahem tab. 5. Tab. 5. Nejvyšší přípustné hladiny akustického tlaku A ze stacionárních zdrojů - venkovní prostor Prostor Hodnota v db po dobu (hh:mm) Veličina 06:00-22:00 22:00-06:00 Chráněné venkovní prostory ostatních staveb a chráněné ostatní venkovní prostory Nejvyšší přípustná ekvivalentní hladina akustického tlaku A pro hluk ze stacionárních zdrojů [L paeq,t,p ]

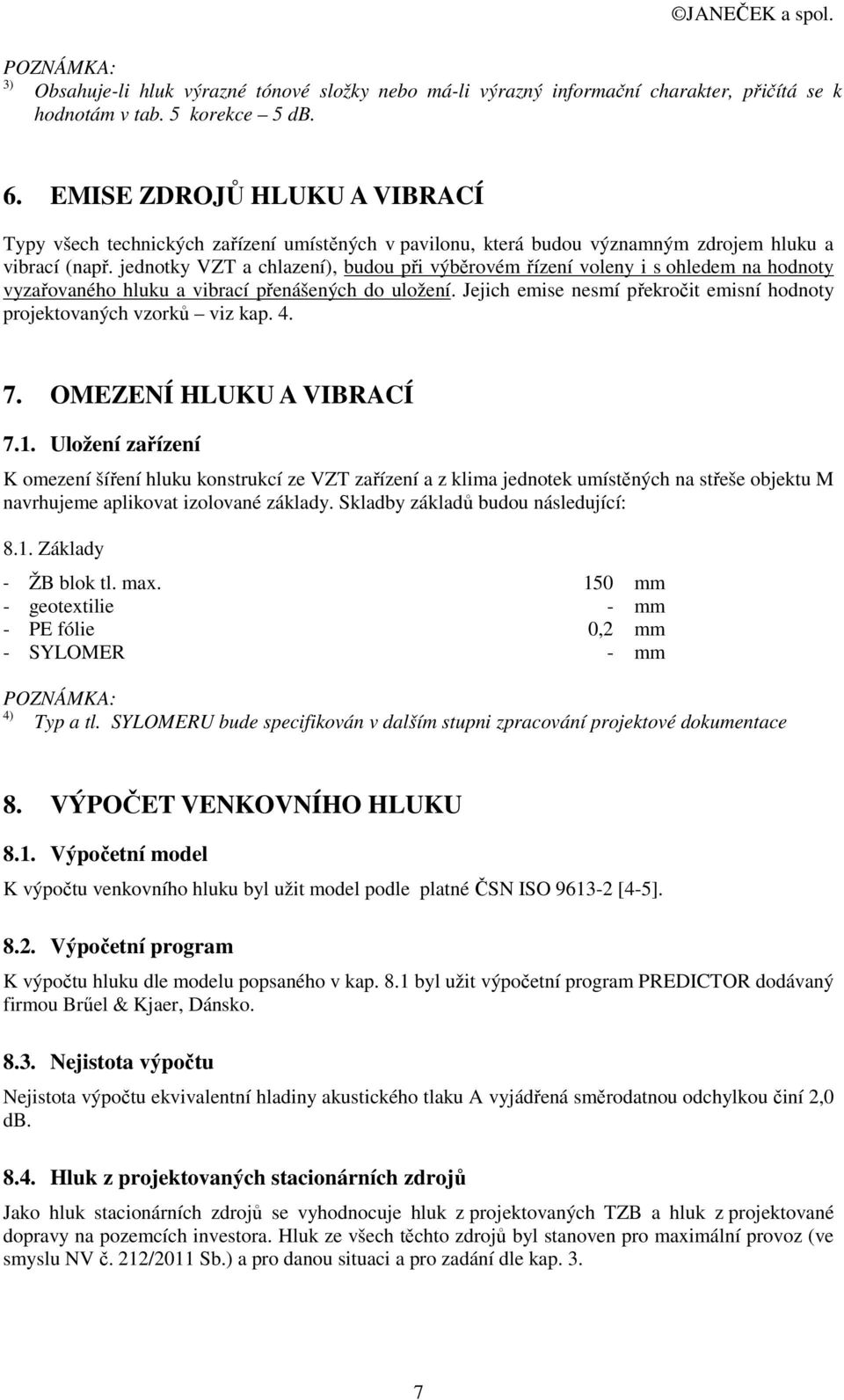

7 POZNÁMKA: 3) Obsahuje-li hluk výrazné tónové složky nebo má-li výrazný informační charakter, přičítá se k hodnotám v tab. 5 korekce 5 db. 6. EMISE ZDROJŮ HLUKU A VIBRACÍ Typy všech technických zařízení umístěných v pavilonu, která budou významným zdrojem hluku a vibrací (např. jednotky VZT a chlazení), budou při výběrovém řízení voleny i s ohledem na hodnoty vyzařovaného hluku a vibrací přenášených do uložení. Jejich emise nesmí překročit emisní hodnoty projektovaných vzorků viz kap OMEZENÍ HLUKU A VIBRACÍ 7.1. Uložení zařízení K omezení šíření hluku konstrukcí ze VZT zařízení a z klima jednotek umístěných na střeše objektu M navrhujeme aplikovat izolované základy. Skladby základů budou následující: 8.1. Základy - ŽB blok tl. max. 150 mm - geotextilie - mm - PE fólie 0,2 mm - SYLOMER - mm POZNÁMKA: 4) Typ a tl. SYLOMERU bude specifikován v dalším stupni zpracování projektové dokumentace 8. VÝPOČET VENKOVNÍHO HLUKU 8.1. Výpočetní model K výpočtu venkovního hluku byl užit model podle platné ČSN ISO [4-5] Výpočetní program K výpočtu hluku dle modelu popsaného v kap. 8.1 byl užit výpočetní program PREDICTOR dodávaný firmou Brűel & Kjaer, Dánsko Nejistota výpočtu Nejistota výpočtu ekvivalentní hladiny akustického tlaku A vyjádřená směrodatnou odchylkou činí 2,0 db Hluk z projektovaných stacionárních zdrojů Jako hluk stacionárních zdrojů se vyhodnocuje hluk z projektovaných TZB a hluk z projektované dopravy na pozemcích investora. Hluk ze všech těchto zdrojů byl stanoven pro maximální provoz (ve smyslu NV č. 212/2011 Sb.) a pro danou situaci a pro zadání dle kap. 3. 7

8 Výpočet hluku byl proveden v 5 reprezentativních bodech označených V1 až V5. Popis lokalizace bodů je v tab. 6 a jejich půdorysná poloha je zřejmá z obr. 2. Výsledky výpočtu hluku jsou v 5. a 6. sloupci tab. 6. V1 + V2 + V3 + PAVILON M V4 + V5 + Obr. 2. Situace a výpočetní body (M 1: 2000) Písmeno V uváděné ve sloupci Závěr znamená vyhovuje, písmeno N znamená nevyhovuje, značka * znamená výsledek leží v mezích nejistoty. Při vyhodnocení bylo oprávněně předpokládáno, že zdroje nebudou vyzařovat výrazné tónové složky. 8

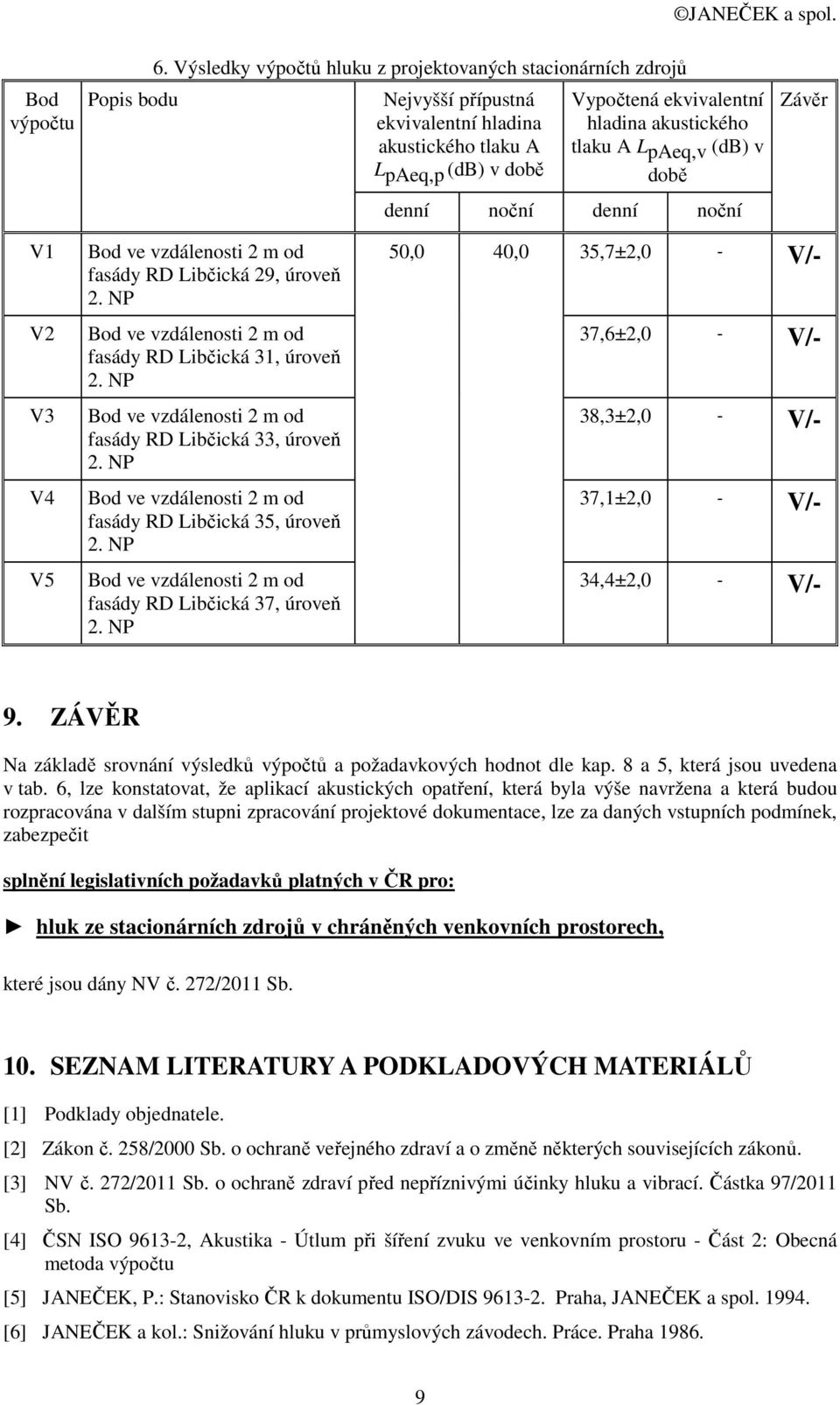

9 Bod výpočtu Popis bodu 6. Výsledky výpočtů hluku z projektovaných stacionárních zdrojů Nejvyšší přípustná ekvivalentní hladina akustického tlaku A L paeq,p (db) v době Vypočtená ekvivalentní hladina akustického tlaku A L paeq,v (db) v době denní noční denní noční Závěr V1 fasády RD Libčická 29, úroveň 50,0 40,0 35,7±2,0 - V/- V2 fasády RD Libčická 31, úroveň 37,6±2,0 - V/- V3 fasády RD Libčická 33, úroveň 38,3±2,0 - V/- V4 fasády RD Libčická 35, úroveň 37,1±2,0 - V/- V5 fasády RD Libčická 37, úroveň 34,4±2,0 - V/- 9. ZÁVĚR Na základě srovnání výsledků výpočtů a požadavkových hodnot dle kap. 8 a 5, která jsou uvedena v tab. 6, lze konstatovat, že aplikací akustických opatření, která byla výše navržena a která budou rozpracována v dalším stupni zpracování projektové dokumentace, lze za daných vstupních podmínek, zabezpečit splnění legislativních požadavků platných v ČR pro: hluk ze stacionárních zdrojů v chráněných venkovních prostorech, které jsou dány NV č. 272/2011 Sb. 10. SEZNAM LITERATURY A PODKLADOVÝCH MATERIÁLŮ [1] Podklady objednatele. [2] Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů. [3] NV č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. Částka 97/2011 Sb. [4] ČSN ISO , Akustika - Útlum při šíření zvuku ve venkovním prostoru - Část 2: Obecná metoda výpočtu [5] JANEČEK, P.: Stanovisko ČR k dokumentu ISO/DIS Praha, JANEČEK a spol [6] JANEČEK a kol.: Snižování hluku v průmyslových závodech. Práce. Praha
