LV-Guard 250. BAUR online NN pojistka a systém k lokalizaci poruch. Zajištění nejvyšší úrovně bezpečnosti napájení

Transkript

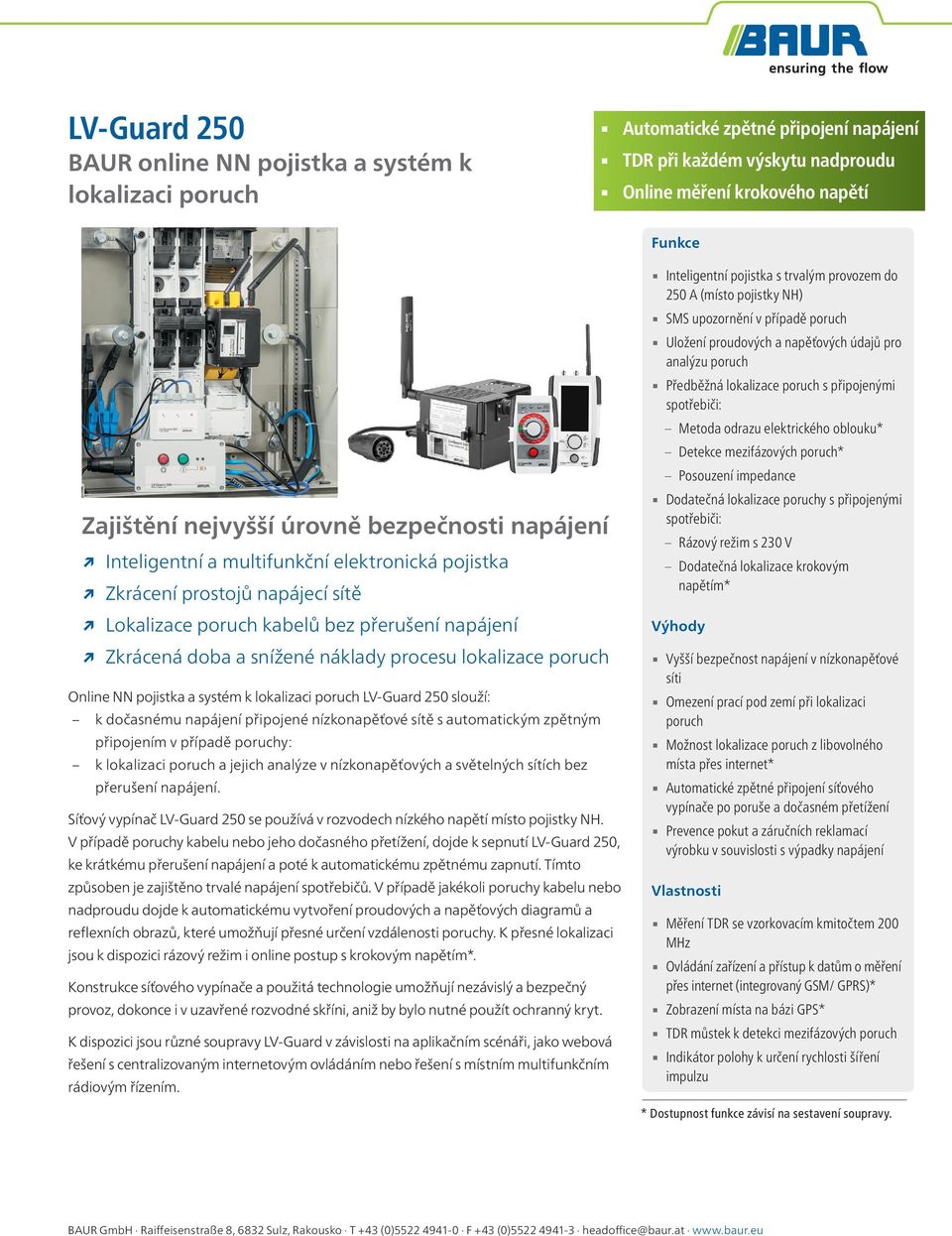

1 LV-Guard 250 BAUR online NN pojistka a systém k lokalizaci poruch Automatické zpětné připojení napájení TDR při každém výskytu nadproudu Online měření krokového napětí Funkce Zajištění nejvyšší úrovně bezpečnosti napájení Inteligentní a multifunkční elektronická pojistka Zkrácení prostojů napájecí sítě Lokalizace poruch kabelů bez přerušení napájení Zkrácená doba a snížené náklady procesu lokalizace poruch Online NN pojistka a systém k lokalizaci poruch LV-Guard 250 slouží: k dočasnému napájení připojené nízkonapěťové sítě s automatickým zpětným připojením v případě poruchy: k lokalizaci poruch a jejich analýze v nízkonapěťových a světelných sítích bez přerušení napájení. Síťový vypínač LV-Guard 250 se používá v rozvodech nízkého napětí místo pojistky NH. V případě poruchy kabelu nebo jeho dočasného přetížení, dojde k sepnutí LV-Guard 250, ke krátkému přerušení napájení a poté k automatickému zpětnému zapnutí. Tímto způsoben je zajištěno trvalé napájení spotřebičů. V případě jakékoli poruchy kabelu nebo nadproudu dojde k automatickému vytvoření proudových a napěťových diagramů a reflexních obrazů, které umožňují přesné určení vzdálenosti poruchy. K přesné lokalizaci jsou k dispozici rázový režim i online postup s krokovým napětím*. Konstrukce síťového vypínače a použitá technologie umožňují nezávislý a bezpečný provoz, dokonce i v uzavřené rozvodné skříni, aniž by bylo nutné použít ochranný kryt. K dispozici jsou různé soupravy LV-Guard v závislosti na aplikačním scénáři, jako webová řešení s centralizovaným internetovým ovládáním nebo řešení s místním multifunkčním rádiovým řízením. Inteligentní pojistka s trvalým provozem do 250 A (místo pojistky NH) SMS upozornění v případě poruch Uložení proudových a napěťových údajů pro analýzu poruch Předběžná lokalizace poruch s připojenými spotřebiči: Metoda odrazu elektrického oblouku* Detekce mezifázových poruch* Posouzení impedance Dodatečná lokalizace poruchy s připojenými spotřebiči: Rázový režim s 230 V Dodatečná lokalizace krokovým napětím* Výhody Vyšší bezpečnost napájení v nízkonapěťové síti Omezení prací pod zemí při lokalizaci poruch Možnost lokalizace poruch z libovolného místa přes internet* Automatické zpětné připojení síťového vypínače po poruše a dočasném přetížení Prevence pokut a záručních reklamací výrobku v souvislosti s výpadky napájení Vlastnosti Měření TDR se vzorkovacím kmitočtem 200 MHz Ovládání zařízení a přístup k datům o měření přes internet (integrovaný GSM/ GPRS)* Zobrazení místa na bázi GPS* TDR můstek k detekci mezifázových poruch Indikátor polohy k určení rychlosti šíření impulzu * Dostupnost funkce závisí na sestavení soupravy. BAUR GmbH Raiffeisenstraße 8, 6832 Sulz, Rakousko T +43 (0) F +43 (0) headoffice@baur.at

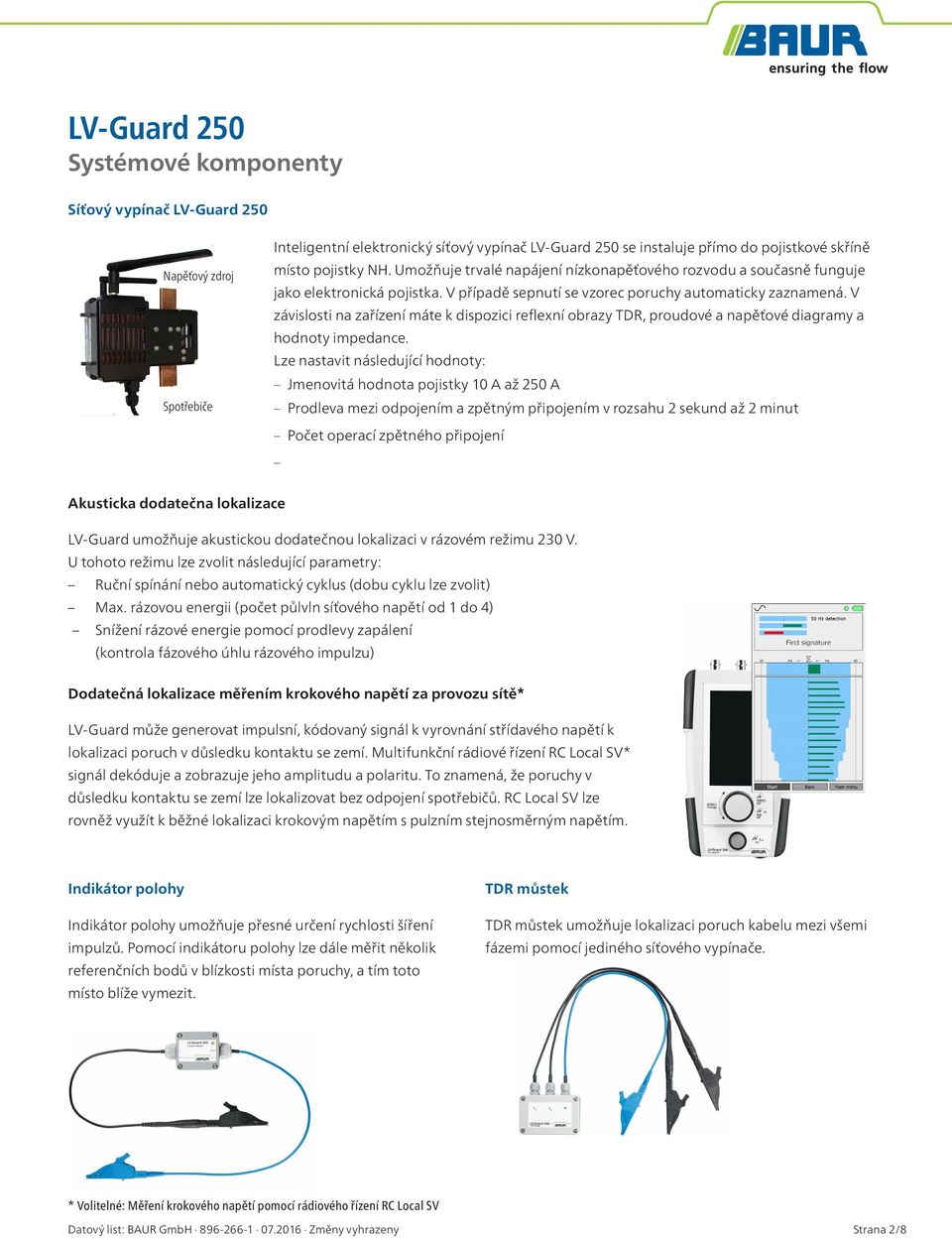

2 LV-Guard 250 Systémové komponenty Síťový vypínač LV-Guard 250 Napěťový zdroj Spotřebiče Inteligentní elektronický síťový vypínač LV-Guard 250 se instaluje přímo do pojistkové skříně místo pojistky NH. Umožňuje trvalé napájení nízkonapěťového rozvodu a současně funguje jako elektronická pojistka. V případě sepnutí se vzorec poruchy automaticky zaznamená. V závislosti na zařízení máte k dispozici reflexní obrazy TDR, proudové a napěťové diagramy a hodnoty impedance. Lze nastavit následující hodnoty: Jmenovitá hodnota pojistky 10 A až 250 A Prodleva mezi odpojením a zpětným připojením v rozsahu 2 sekund až 2 minut Počet operací zpětného připojení Akusticka dodatečna lokalizace LV-Guard umožňuje akustickou dodatečnou lokalizaci v rázovém režimu 230 V. U tohoto režimu lze zvolit následující parametry: Ruční spínání nebo automatický cyklus (dobu cyklu lze zvolit) Max. rázovou energii (počet půlvln síťového napětí od 1 do 4) Snížení rázové energie pomocí prodlevy zapálení (kontrola fázového úhlu rázového impulzu) Dodatečná lokalizace měřením krokového napětí za provozu sítě* LV-Guard může generovat impulsní, kódovaný signál k vyrovnání střídavého napětí k lokalizaci poruch v důsledku kontaktu se zemí. Multifunkční rádiové řízení RC Local SV* signál dekóduje a zobrazuje jeho amplitudu a polaritu. To znamená, že poruchy v důsledku kontaktu se zemí lze lokalizovat bez odpojení spotřebičů. RC Local SV lze rovněž využít k běžné lokalizaci krokovým napětím s pulzním stejnosměrným napětím. Indikátor polohy Indikátor polohy umožňuje přesné určení rychlosti šíření impulzů. Pomocí indikátoru polohy lze dále měřit několik referenčních bodů v blízkosti místa poruchy, a tím toto místo blíže vymezit. TDR můstek TDR můstek umožňuje lokalizaci poruch kabelu mezi všemi fázemi pomocí jediného síťového vypínače. * Volitelné: Měření krokového napětí pomocí rádiového řízení RC Local SV Strana 2/8

3 LV-Guard 250 Ovládání Rádiové řízení RC Local Multifunkční rádiové řízení RC Local slouží ke zprovoznění a ovládání síťového vypínače na místě a k předběžné lokalizaci i dodatečné lokalizaci poruch kabelů. K zobrazení naměřených hodnot a schémat lokalizace poruch je k dispozici barevný displej s vysokým rozlišením pro denní světlo. Máte k dispozici následující funkce: Volba jmenovité hodnoty pojistky Zapínání a vypínání síťového vypínače Zobrazení proudu, napětí a impedance Zobrazení reflexních obrazů* Nastavení a ovládání rázového režimu pro dodatečnou lokalizaci poruchy kabelu Měření krokovým napětím (RC Local SV) Rádiové řízení RC Basic Rádiové řízení RC Basic slouží ke zprovoznění síťového vypínače a k nastavení jmenovité hodnoty pojistky. Máte k dispozici následující funkce: Zapínání a vypínání síťového vypínače Nastavení jmenovité hodnoty pojistky Internetové ovládání WEB Center Síťový vypínač je ovládán přes internet pomocí webového rozhraní nezávislého na systému, kompatibilního s prohlížeči, které jsou v současnosti běžně používány. Kromě ovládání zařízení jsou naměřené údaje zaznamenané pomocí LV-Guard znázorněny graficky i číselně: Provozní údaje síťového vypínače Údaje o událostech, např. sepnutí pojistky Reflexní obrazy před událostmi i v jejich průběhu. Všechny údaje jsou automaticky odeslány na server WEB Center, kde mohou být trvale uloženy. Pomocí integrovaného přijímače GPS a s využitím triangulace určuje LV-Guard 250 svou polohu a zobrazí ji automaticky na mapě v internetovém rozhraní. Ve velkých sítích lze tímto způsobem spravovat několik síťových vypínačů a provádět centrální lokalizaci poruch. * Použití síťového vypínače LV-Guard 250 TDR Strana 3/8

4 LV-Guard 250 přehled sady Internetová řešení ideální pro týmy Webová řešení Basic WEB, Expert WEB a Expert WEB SV jsou vhodná pro společnosti, které chtějí spravovat lokalizaci poruch a sledovat své síťové rozvody přes internet a mají k dispozici mobilní servisní týmy, které mohou nasadit. V případě poruchy vymění technik, který se nachází v blízkosti místa poruchy, pojistku NH za síťový vypínač LV-Guard a s pomocí rádiového řízení nastaví jmenovitou hodnotu pojistky. Spotřebiče jsou napájeny, dokud se neprojeví místo poruchy. Pokud k tomu dojde, pořídí LV-Guard 250 automaticky několik reflexních obrazů, které jsou odeslány na internetový server. Odborníci na lokalizaci poruch mohou nyní použít zaznamenané naměřené údaje k lokalizaci poruchy z jakéhokoli daného místa pomocí webového ovládání a spolu s technikem na místě rozhodnout o dalších opatřeních. Basic WEB: Nabízí všechny funkce LV-Guard 250 včetně ovládání a lokalizace poruch přes internet. Technik může nastavit jmenovitou hodnotu pojistky, zapínat a vypínat síťový vypínač na místě pomocí jednoduchého rádiového řízení. Expert WEB: Nabízí všechny funkce LV-Guard 250 včetně ovládání a lokalizace poruch přes internet. Všechny činnosti v rámci lokalizace poruch kabelů a ovládání síťového vypínače lze provádět také na místě pomocí multifunkčního rádiového řízení RC Local. Expert WEB SV: Rozšiřuje funkce soupravy Expert WEB o dodatečnou lokalizaci poruch v důsledku kontaktu se zemí pomocí metody krokového napětí (s podporou rádiového řízení RC Local SV). WEB lze kombinovat dle potřeby. Pomocí internetového ovládání lze tudíž spravovat několik síťových vypínačů a provádět předběžnou lokalizaci poruch centrálně. Příklad kombinace soupravy: Expert WEB SV WEB Center Použití na místě Expert WEB SV WEB Basic WEB Basic WEB Basic WEB Basic WEB Basic... Řešení ovládání na místě Expert a Basic Local se doporučují zákazníkům, kteří chtějí využívat funkce LV-Guard 250, nepožadují však ovládání přes internetový server, nebo tam, kde není na místě použití k dispozici mobilní rádiové datové spojení. Expert: Nabízí všechny funkce LV-Guard 250 s místním multifunkčním rádiovým řízením RC Local SV. Všechny důležité informace a naměřené údaje se zobrazí na barevném displeji s vysokým rozlišením pro denní světlo. Obsluha má rovněž k dispozici měření krokovým napětím k lokalizaci poruch v důsledku kontaktu se zemí. Basic Local: Nabízí základní funkce LV-Guard 250: inteligentní pojistku včetně předběžné lokalizace poruch na základě hodnot impedance a akustické dodatečné lokalizace. Pro ovládání síťového vypínače a lokalizaci poruch kabelů je k dispozici multifunkční rádiové řízení RC Local. Strana 4/8

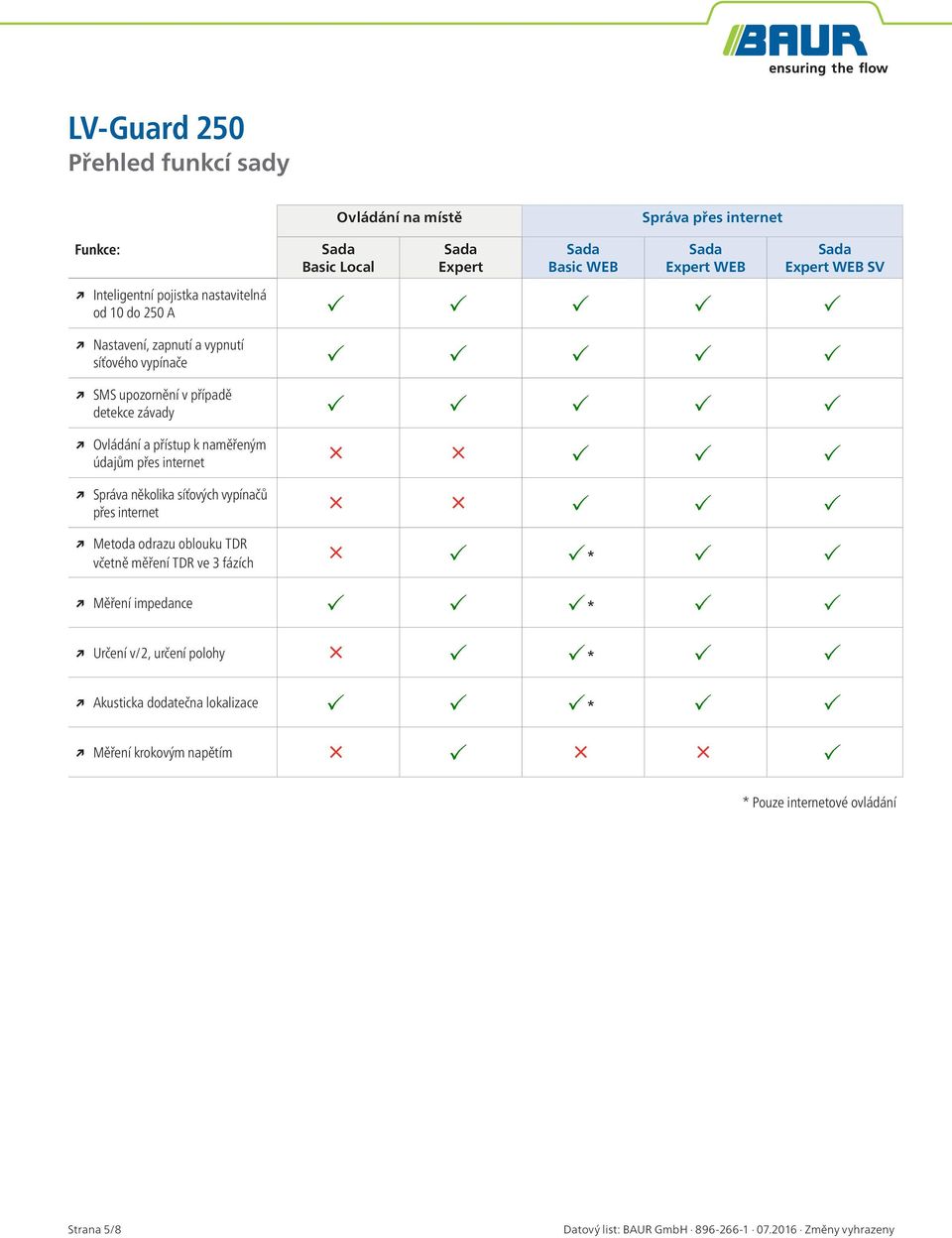

5 LV-Guard 250 Přehled funkcí sady Ovládání na místě Správa přes internet Funkce: Basic Local Expert Basic WEB Expert WEB Expert WEB SV Inteligentní pojistka nastavitelná od 10 do 250 A Nastavení, zapnutí a vypnutí síťového vypínače SMS upozornění v případě detekce závady Ovládání a přístup k naměřeným údajům přes internet Správa několika síťových vypínačů přes internet Metoda odrazu oblouku TDR včetně měření TDR ve 3 fázích * Měření impedance * Určení v/2, určení polohy * Akusticka dodatečna lokalizace * Měření krokovým napětím * Pouze internetové ovládání Strana 5/8

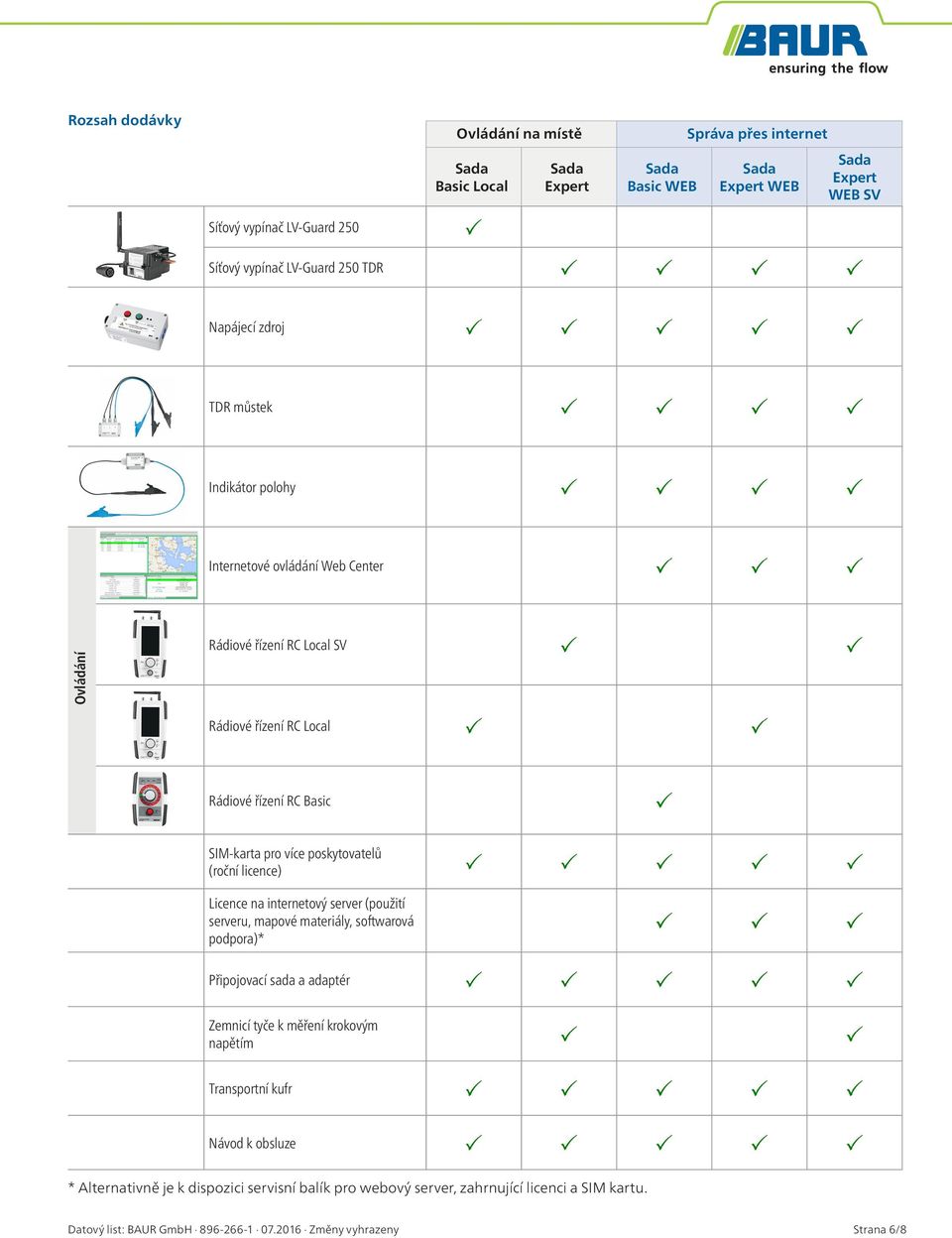

6 Rozsah dodávky Ovládání na místě Basic Local Expert Basic WEB Správa přes internet Expert WEB Expert WEB SV Síťový vypínač LV-Guard 250 Síťový vypínač LV-Guard 250 TDR Napájecí zdroj TDR můstek Indikátor polohy Internetové ovládání Web Center Ovládání Rádiové řízení RC Local SV Rádiové řízení RC Local Rádiové řízení RC Basic SIM-karta pro více poskytovatelů (roční licence) Licence na internetový server (použití serveru, mapové materiály, softwarová podpora)* Připojovací sada a adaptér Zemnicí tyče k měření krokovým napětím Transportní kufr Návod k obsluze * Alternativně je k dispozici servisní balík pro webový server, zahrnující licenci a SIM kartu. Strana 6/8

7 Technické údaje Síťový vypínač Automatická pojistka a lokalizace poruch Zatěžovací proud Max. 250 A, bez časového limitu Měření proudu Rychlost snímání: 3,2 khz Automatické zvýšení měřicího rozsahu a rozlišení do 16 ka, rozlišení 1 A / 16 A Jmenovitá hodnota pojistky A Měření napětí V (proti (PE)N) (na napájecí straně a straně výstupu fází) Charakteristika pojistky Na základě výpočtu tavení v reálném čase Automatická metoda odrazu oblouku Prodleva do opětovného připojení 1 60 s Metoda krokového napětí bez přerušení napájení (volitelně) Pokusy o připojení 1 40 Měření impedance Přítomno Rázový režim Rozlišení 0.4 m (při 80 m/µs) Cca. 40 reflexních obrazů ve 2.5 mřížkových periodách Trvalý provoz: mřížkové napětí LV-Guard lze zapnout/vypnout Max. impulsní proud Cca A špička Kontrola fázového úhlu za účelem snížení rázové energie u velkých proudů v blízkosti transformátorů nebo k ochraně kabelů s malými průřezy Max. spínací kapacita A Kontrola rázové energie Rozhraní Lze nastavit 1-4 půlvlny Přenos dat Modul GSM/GPRS Určení místa Integrovaný GPS modul Alternativní triangulace GSM Datové rozhraní Rádiový modul 2,4 GHz Všeobecné informace Displej OLED Třída ochrany II Paměť SD karta 4 GB Krytí IP10 (po vložení) Napájení V, samonapájení z NN sítě Spínací kontakty Polovodič, bez opotřebení Max. příkon 45 VA, plus cca 1 W/1 A trvalého zatěžovacího proudu Rozměr NH 2 Pojistka 420 A na fázovém vstupu Rozměry (Š V H) 110 x 153 x 86 mm Sledování teploty Přítomno Hmotnost Cca 2,5 kg Napájecí zdroj Napájení V, samonapájení z NN sítě Třída ochrany II Max. příkon 50 VA Krytí IP54 Akumulátor Záložní akumulátor pro případ dočasných výpadků předřazených pojistek (cca 4 h) Vstupní napětí pro dobíjení akumulátoru V za provozu DC 12 V Rozměry (Š V H) Hmotnost 180 x 90 x 70 mm Cca 0,5 kg Volitelné doplňky Adaptér k připojení k držáku pojistek NH00 do 150 A (trvalý zatěžovací proud) Adaptér k připojení k držáku pojistek NH01 do 400 A (trvalý zatěžovací proud) Adaptér k připojení k NN rozvaděčům Driescher pojistek pro síťový vypínač (2x) Strana 7/8

8 Technické údaje Ovladače Internetové ovládání WEB Center Instalace Serverová instalace Ovládání všech funkcí zařízení Přístup Přes běžný webový prohlížeč (heslo) Zobrazení a vyhodnocení všech naměřených údajů Lze zvolit dlouhodobé uložení výsledků měření. Rádiové řízení RC Local / RC Local SV Napájení Akumulátor NiMH 4 x AA Mignon Datové rozhraní Rádiový modul 2,4 GHz Max. příkon 3 VA za provozu Rozměry (Š V H) 110 x 220 x 53 mm (bez antény) Displej Podsvícený barevný LCD 4,3 Hmotnost Cca 0,7 kg Modul krokového napětí (RC Local SV) Rádiové řízení RC Basic Hardware a software k lokalizaci poruch s připojenými spotřebiči Modul k přesnému zaměřování krokovým napětím s pulzním DC napětím Napájení Baterie 2 x AA Mignon Datové rozhraní Rádiový modul 2,4 GHz Max. příkon 0,5 VA za provozu Rozměry (Š V H) 105 x 145 x 43 mm Krytí IP54 Hmotnost ca. 0,5 kg Krytí IP54 Všeobecné informace Okolní teplota Teplota při skladování -25 C až +50 C -30 C až +50 C Bezpečnost a elektromagnetická kompatibilita Rozměry kufříku Cca 480 x 180 x 350 mm V souladu s požadavky CE dle směrnice o dodávání elektrických zařízení určených pro používání v určitých mezích napětí na trh (2014/35/EU) a směrnice o elektromagnetické kompatibilitě (2014/30/EU) Strana 8/8
