1 ADONIS -BPM-Toolkit ADONIS-Úvod - 1 -

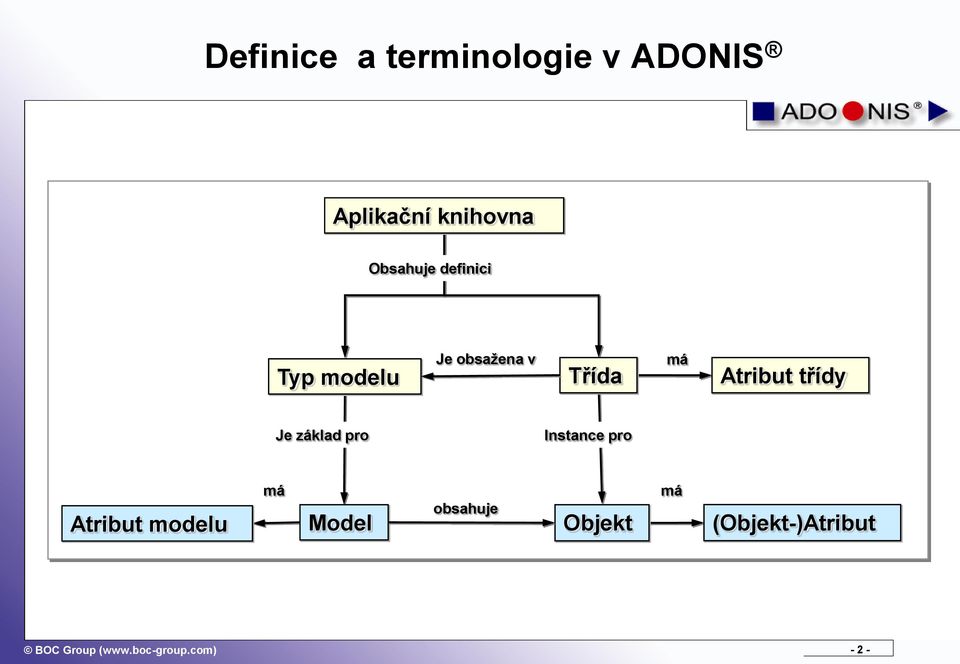

2 Definice a terminologie v ADONIS Aplikační knihovna Obsahuje definici Typ modelu Je obsažena v Třída má Atribut třídy Je základ pro Instance pro Atribut modelu má Model obsahuje Objekt má (Objekt-)Atribut - 2 -

3 Spuštění prostřednictvím Windows-Menu Zvolení programu

4 Přihlášení (1) Detaily přihlášení: musí být založena ADONIS-Databáze. Uživatel musí být předtím založen ADONIS-Administrátorem. Jméno uživatele a Heslo rozlišují mezi velkým a malým písmenem. Heslo se musí skládat minimálně ze tří znaků. Jméno uživatele a (první) heslo jsou určeny ADONIS-Administrátorem. Poznámka: Podle konfigurace ADONIS se může toto přihlašovací pole lišit: Volba přihlášení jako ADONIS- nebo systémový uživatel může být deaktivována, může být zvolen pouze jeden jazyk, nebo může být přihlášení provedeno zcela automaticky (okno přihlášení se vůbec nezobrazí)

5 Přihlášení (2) Přihlášení ADONIS-uživatele: 1. Zadejte Jméno uživatele, Heslo, Název databáze a zvolený jazyk 2. Aktivujte výběr Přihlášení jako ADONIS uživatel. 3. Klikněte na Přihlásit. Přihlášení jako systémový uživatel: Zadejte Jméno uživatele, Heslo, Název databáze a zvolený jazyk 2. Aktivujte výběr Přihlášení jako Systémový uživatel Klikněte na Přihlásit

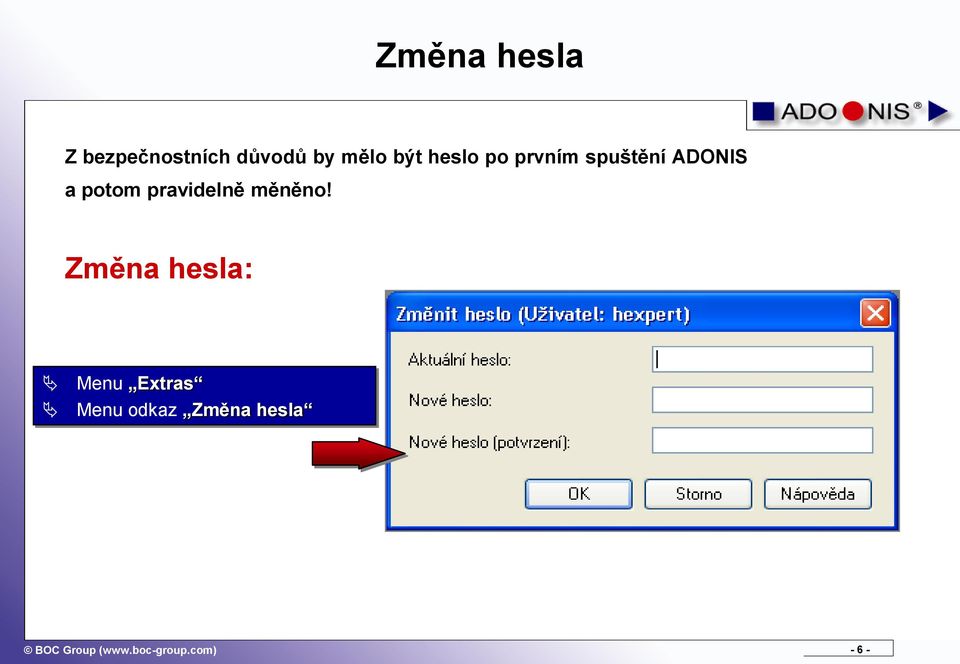

6 Změna hesla Z bezpečnostních důvodů by mělo být heslo po prvním spuštění ADONIS a potom pravidelně měněno! Změna hesla: Menu Extras Menu odkaz Změna hesla - 6 -

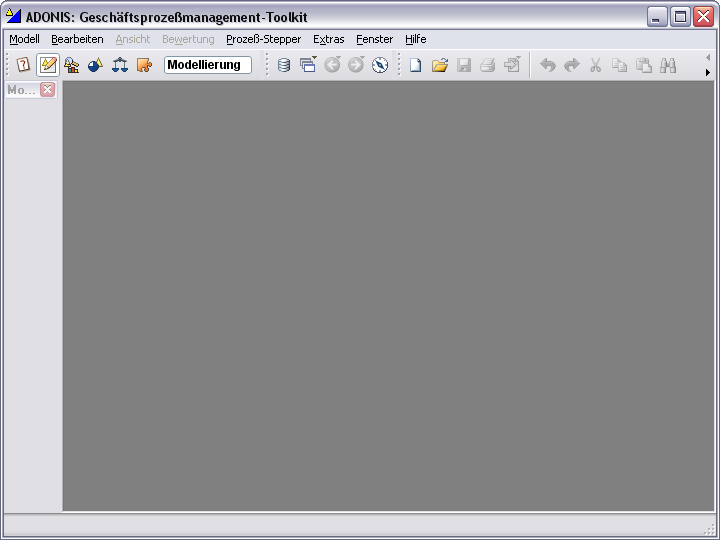

7 Uživatelská plocha - ADONIS Lišta okna Lišta menu Lišta komponent Lišta rychlého přístupu Pracovní plocha Stavový řádek - 7 -

8 Lišta komponent Aktivní komponenty Název aktivní komponenty - 8 -

9 Výběr jedné komponenty Pomocí lišty komponent: Kliknout na příslušnou ikonu Pomocí menu komponent: Pravým tlačítkem myši kliknout na příslušný název komponenty Nebo klávesou F9 Potom vybrat komponentu zakliknutím Nebo prostřednictví výběru přes kurzor a potom Enter - 9 -

10 Přehled elementů obsluhy K dispozici jsou následující elementy obsluhy: Buttony (tlačítka) Ikony Funkce Akcelerátory Všeobecné elementy obsluhy jsou: V menu na pracovní ploše: na ploše znaků, v tabulkovém náhledu a při jednotlivých objektech a konektorech ve Výběru V ADONIS-Notebooku

11 Elementy obsluhy Všeobecné elementy obsluhy jsou k dispozici v každém výběrovém okně (např. Otevřít model, ADL-Export ) a jsou zobrazeny v Kontextovém menu lišty výběru (pravé tlačítko myši). Ikona Často používané funkce (např. Aktualizovat, Hledat ) jsou doplňkově ke kontextovému menu zobrazeny také jako Buttony nebo Ikony. Kontextové menu Button Výběr v okně Otevřít model

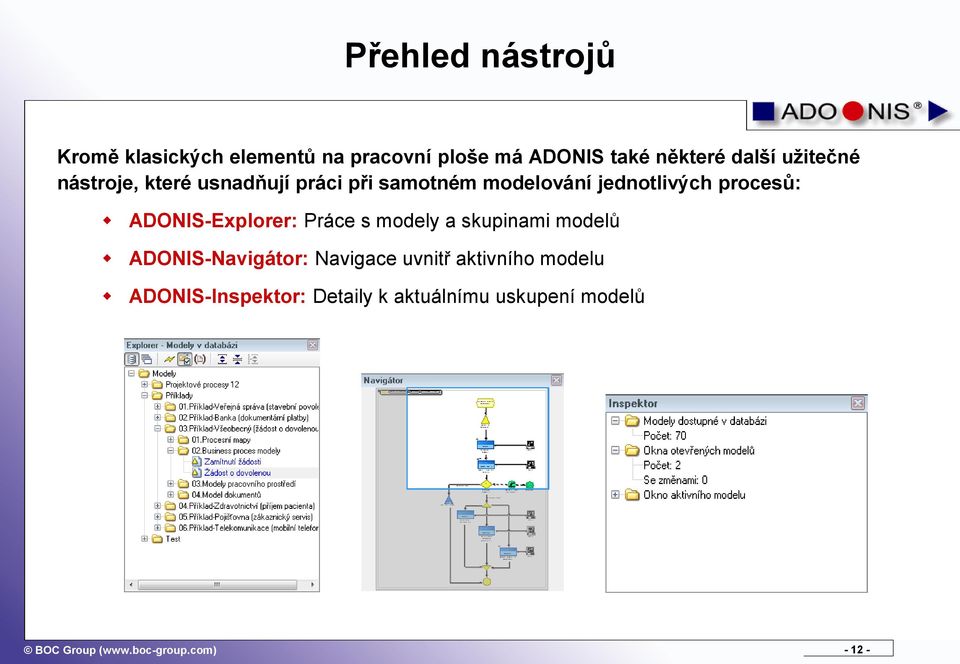

12 Přehled nástrojů Kromě klasických elementů na pracovní ploše má ADONIS také některé další užitečné nástroje, které usnadňují práci při samotném modelování jednotlivých procesů: ADONIS-Explorer: Práce s modely a skupinami modelů ADONIS-Navigátor: Navigace uvnitř aktivního modelu ADONIS-Inspektor: Detaily k aktuálnímu uskupení modelů

13 ADONIS-Explorer: Explorer je užitečný nástroj, který slouží ke kontrole a ke správě jednotlivých skupin modelů a modelů samotných Ikona nebo Menu Okno Nástroje Explorer nebo Klávesa <Ctrl> + E Aktivní model Otevřený Explorer ukazuje strukturu skupin modelů v databázi včetně samotných Modré: Otevřené(=uložené) modely Červené: Otevřené a změněné modely modelů

14 Explorer otevřené okno modelu Ikona Aktivní model modrá: otevřený (=uložený) model červená: otevřený a změněný model

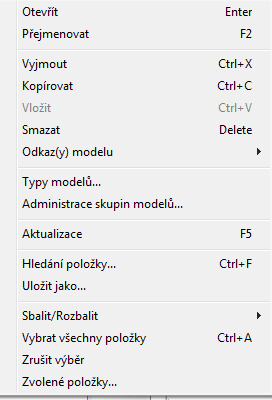

15 Elementy obsluhy exploreru Přímé a nepřímé funkce exploreru mohou být vyvolány prostřednictvím kontextového menu. Kromě toho má Explorer vlastní malou lištu ikon. Lišta ikon exploreru Upozornění: Ne všechny funkce jsou k dispozici ve všech náhledech exploreru! Kontextové menu exploreru

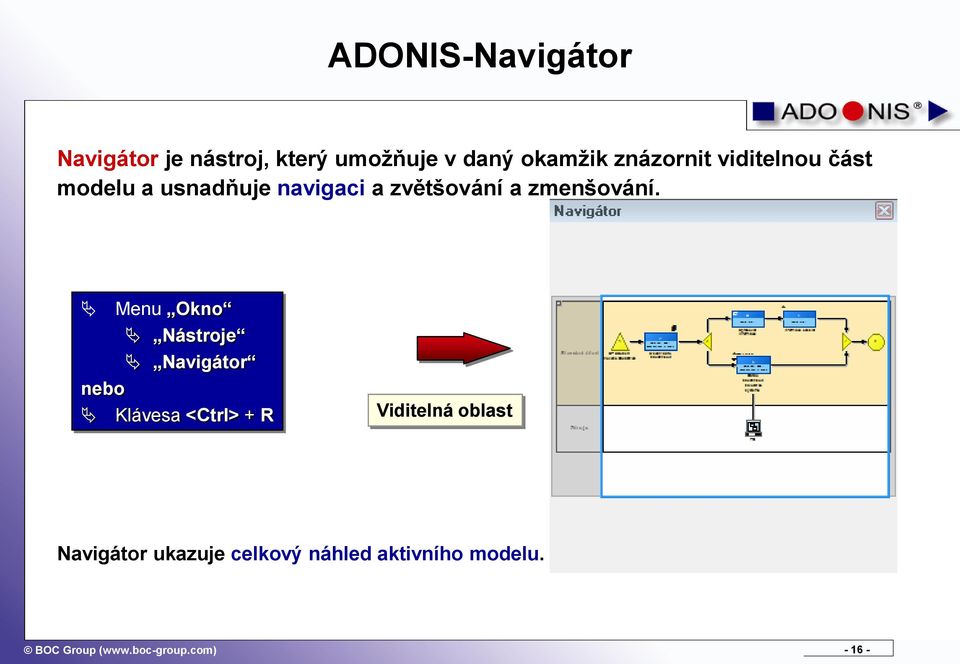

16 ADONIS-Navigátor Navigátor je nástroj, který umožňuje v daný okamžik znázornit viditelnou část modelu a usnadňuje navigaci a zvětšování a zmenšování. Menu Okno Nástroje Navigátor nebo Klávesa <Ctrl> + R Viditelná oblast Navigátor ukazuje celkový náhled aktivního modelu

17 ADONIS-Inspektor: Inspektor je malé okno, které nabízí další užitečné souhrnné informace v oblasti modelování. Menu Okno Nástroje Inspektor nebo Klávesaen <Ctrl + I Informace jsou znázorněny ve formě stromové struktury

18 Inspektor-obsah Inspektor má následující možnosti: Modely v databázi (s možností přístupu): počet ADONIS-modelů v databázi, ke kterým má přihlášený uživatel přístup Otevřená okna modelů: počet otevřených modelů a počet modelů, které nemají uložené změny Aktivní okna modelů: Počet znázorněných objektů a konektorů v aktivních modelech a velikost znakové plochy při příslušném zoomfaktoru Upozornění: Inspektor nemá žádné kontextové menu

19 ADONIS -Aplikační knihovny Každá metoda vytváření a vyhodnocování procesních modelů je charakterizována určitou technikou modelování. ADONIS-Aplikační knihovna (Knihovna metod) obsahuje: Definice technik modelování (třídy a vztahy) Vyhodnocovací mechanismy (kontrola, reporty, dokumentace) V ADONIS jsou používány buď zákaznicky specifické nebo předdefinované ADONISknihovny metod: ADONIS-BPMS-knihovna metod ADONIS-E-Business-knihovna metod ADONIS-UML- knihovna metod ADONIS-LOVEM- knihovna metod ADONIS-EPK- knihovna metod

20 Popis BPMS-typu modelů ADONIS-BPMS-aplikační knihovna obsahuje následující typy modelů: Procesní mapa: Přehledné znázornění skupin procesů Business proces model: (Detailní) znázornění průběhu procesu Model produktů: Znázornění souvislostí mezi produkty a zároveň mezi produkty a procesy Model pracovního prostředí: Znázornění organizační struktury Model dokumentů: Znázornění dokumentů a informací, používaných v jednotlivých procesech Model IT systémů: Znázornění IT systémů navázaných na jednotlivé procesy Aplikační diagram: Znázornění interakcí mezi uživatelem a IT systémem

21 Typy modelů ADONIS-BPMS-aplikační knihovna Procesní mapa Business proces Aplikační diagram Model dokumentů Model pracovního prostředí Model IT systému Produktový model

22 Příklad Kvalita dat IS z pohledu jejího procesního zabezpečení Zpracováno podle: (Miniberger,B., Slavík, M.: Kvalita dat informačních systémů z pohledu jejího procesního zabezpečení. Sborník příspěvků Mezinárodní konference: Liberecké informatické fórum, Technická univerzita v Liberci., str Liberec 2010, ISBN

23 Hierarchická struktura IS podniku, založená na vzájemně propojených datech Vzájemná souvislost a hierarchie informačních systémů je pak znázorněna na tomto obrázku Potřebná data pro OLAP systémy jsou přebírána z OLTP systémů pomocí ETL (včetně potenciálních chyb)

24 Kvalita dat DW a BI je dána Kvalitou dat v systémech z nichž se data čerpají (transakční systémy). Kvalitou dat v externích souborech a číselnících, převzatých z jiných organizací a institucí (ČSÚ, ČNB, aj.) Kvalitou přenosových a transformačních procesů (ETL), včetně jejich procesního zabezpečení. Permanentními potenciálními narušovateli jsou změnová řízení ať již formou projektů či jen formou dílčích uživatelských požadavků ( i například jen opravy v transakčních systémech, nebo v číselnících

25 Metainformační systém Základní charakteristika metainformačního systému, podle [ Jiří Voříšek: Strategické řízení informačního systému a systémová integrace. Management Press, Praha ISBN ] je následující: Obecně pojem metasystém označuje systém, který popisuje, resp. modeluje jiný systém, v našem případě systém informační. Metainformační systém je jednotou metadatabáze (metadat) a operací, které umožňují uchování a zpracování metadat. Metadata popisují IS/IT podniku a jejich významné vazby. Pro tvorbu metasystému lze použít ADONIS, jak bude dále vysvětleno na příkladě správy DWH v útvaru MIS

26 MIS-struktura, role a činnosti

27 Objekty, spojnice a diagram v ADONISu

28 Zjednodušená OS útvaru IT Ke každému objektu lze vložit popis činnosti, který se současně ukládá do repozitory

29 Popis role administrátor DWH

30 Schéma procesu správy DWH Správa DWH, vyjádřena graficky pomocí systému ADONIS těmito typickými činnostmi: 1. Přijímání požadavků na změnu DWH (požadavek na novou aplikaci, úpravu atributů existujícího datového modelu či úpravu obsahu stávajících aplikací). 2. Analýza požadavku a definice dalšího postupu zvláště z pohledu konsolidovaného provedení změny do všech fyzických výskytů zdrojových informačních systémů). 3. Promítnutí změny obsahu DWH a její zdokumentování

31 Výhody ADONISu oproti kreslítkům Výhodou modelování procesů v ADONISu (obdobně jako u jiných CASE nástrojů tohoto typu) je skutečnost, že uchovává popisy těchto modelů ve své repozitory (databáze SQL). Ta se pak využívá pro tvorbu různých výstupních reportů a dokumentace použitelných pro konfigurační řízení. Další vlastností ADONISu je skutečnost, že umožňuje prověřování konsistence popisu a logických souvislostí namodelovaných procesů, příp i k jejich simulaci, což se dá s výhodou využít pro následný audit IS

32 Audit BI a DW Podle ISACA (Information System Audit and Control Association), je auditem IS jakýkoliv audit, který zahrnuje prověření a hodnocení všech nebo jen některých aspektů systémů automatizovaného zpracování dat, včetně neautomatizovaných procesů a interface mezi nimi. Pro podrobnější postup auditu BI a DW lze vycházet také z metodiky ISACA COBIT (Control Objectives for Information and related Technology). aggedpage/taggedpagedisplay.cfm&tplid=55&contentid=

33 COBIT - IT zdroje a procesy Základní COBIT rozlišuje následující IT zdroje Lidé (people) Aplikace (application systems) Technologie (technology) Vybavení (facilities) Data (data) Základní COBIT definuje 34 procesů seskupených do čtyř následujících procesních domén : plánování a organizace, akvizice a implementace, poskytování a podpora, Monitorování

34 Podpora COBIT pomocí CASE nástrojů

35 Nástroj ADOit TM pro podporu COBITu Převzato z: adoit_cobit_adoit_flyer_eng.pdf

36 Závěr Kvalita dat informačního systému úzce souvisí s jeho procesním zabezpečením. Procesní zabezpečení kvality dat by mělo být prováděno podle nějaké uznávané metodiky, jako je např. metodika COBIT, která může sloužit i jako návod pro provádění metodického auditu. Pro popis těchto objektů a následný audit je vhodné využít odpovídající nástroje, které podporují některou z uznávaných metodik. Jedním z nich může být i ADONIS respektive ADOit. Vybraný nástroj by měl být významným pomocníkem nejen pro řízení kvality IS v celém životním cyklu projektu, ale také účinným pomocníkem pro další Reengineering podnikových procesů
