CNC STOLY VYSOKOTLAKÁ ČERPADLA

Transkript

1 KOMPLETNÍ STROJE PRO ŘEZÁNÍ VYSOKOTLAKÝM VODNÍM PAPRSKEM CNC STOLY VYSOKOTLAKÁ ČERPADLA NÁHRADNÍ DÍLY PŘÍSLUŠENSTVÍ ABRAZIVO SERVIS

2 RED LINE CNC stoly Red Line jsou špičková řada, která umožňuje nejširší možnou konfiguraci splňující potřeby zákazníků a zároveň nabízí možnost veškerých upgradů v budoucnosti bez komplikovaných zásahů do technologie. Nerezový tvarový výřez 3D Hliníkový tvarový výřez lopatka 3D ZDVIH OSY Z PŘESNOST POLOHOVÁNÍ OPAKOVATELNÁ PŘESNOST POČET SUPORTŮ; 0, mm/min x mm 300 mm standard ± 0,03 mm ± 0,02 mm 1-2; 1-4 ROTAČNÍ OSA Rotační osa pro dělení trubek je přímo poháněné zařízení, schopné přesného polohování ± 0,1. Možnost řezání trubek do průměru 300 mm. 3D ŘEZACÍ SYSTÉM PAC 60 5osá řezací hlava PAC 60 umožňující 2D i 3D řezání s eliminací podřezu. Možnost vyklopení ± 60 ve všech osách.

3 BLUE LINE Vysokou přidanou hodnotou tohoto konstrukčního řešení je možnost tvarového dělení silných materiálů ale i tenkých, kdy je kladen důraz na rychlost při zachování kvality řezu. Mramorový tvarový výřez MOTÝL Tvarový výřez žula černá Orlice ZDVIH OSY Z PŘESNOST POLOHOVÁNÍ OPAKOVATELNÁ PŘESNOST POČET SUPORTŮ; 0, mm/min x mm 250 mm standard ± 0,02 mm ± 0,02 mm 1-2; 1-4 3D ŘEZACÍ SYSTÉM RT 15 BASIC Naklápěcí hlava je určena zejména pro natočení řezací hlavy o úhel podřezu. Výsledkem je kolmá výsledná hrana požadovaného dílu. Mechanika je uzpůsobena na vychýlení řezacího nástroje v ose U ± 15 a v ose V ± 15. RUČNÍ DÁLKOVÉ OVLÁDÁNÍ Variabilní rychlost pohybu je jen otázkou velikosti vychýlení ovládacího prvku. Další funkce je možné zadávat pomocí předem definovaných tlačítek na ručním panelu ovladače.

4 GREEN LINE Green Line řada CNC řezacích stolů je ekonomické řešení určené pro menší provozy. Stůl je koncipován jako kompaktní zařízení s montážní přípravou, tedy standardní instalaci zvládne i zákazník. Plastový tvarový výřez Nerezový tvarový výřez KOTVA ZDVIH OSY Z PŘESNOST POLOHOVÁNÍ OPAKOVATELNÁ PŘESNOST POČET SUPORTŮ; 0, mm/min x mm 200 mm standard ± 0,04 mm ± 0,03 mm 1; 1-2 TLAKOVÁ DOPRAVA ABRAZIVA Univerzální tlaková doprava abraziva určená pro všechny typy technologií všech výrobců. ELEKTRONICKÝ DÁVKOVAČ ABRAZIVA Elektronický dávkovač abraziva umožňuje plynulou regulaci abraziva v průběhu řezání.

5 JET LINE Jet line řada CNC řezacích stolů je řada určená pro dělení materiálu čistou vodou bez příměsi abraziva. Tvarový výřez z černého molitanu Tvarový výřez z tvrzeného pěnového materiálu ZDVIH OSY Z PŘESNOST POLOHOVÁNÍ OPAKOVATELNÁ PŘESNOST POČET SUPORTŮ; 0, mm/min x mm 110 mm standard ± 0,02 mm ± 0,02 mm 1-2; 1-10 IGEMS 2D i 3D CAD/CAM software pro technologickou přípravu řezných plánů, modulární koncepce programu. WRYKRYS WRYKRYS je CAD/CAM software pro technologickou přípravu výroby na pálicích a řezacích CNC strojích. ŘÍDICÍ SYSTÉM RTDRIVE 2.3 Řídicí systém určený pro všechny modely řady CNC stolů a jejich varianty.

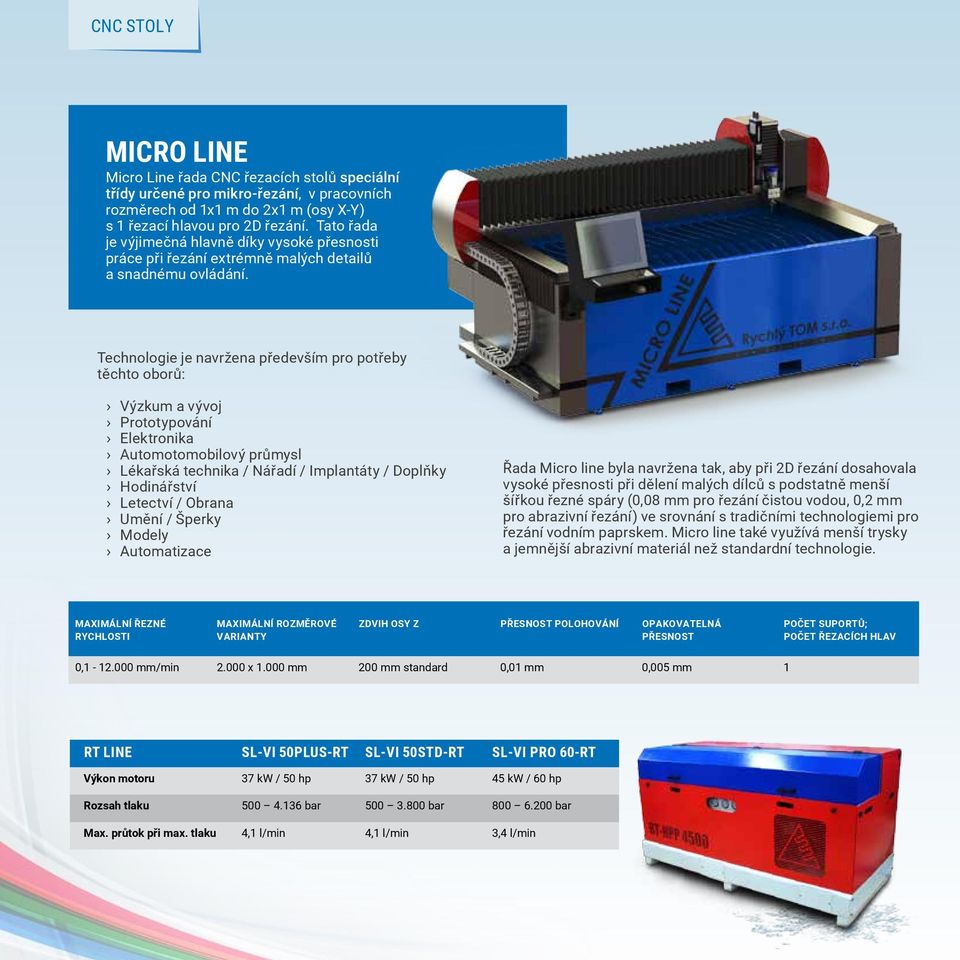

6 MICRO LINE Micro Line řada CNC řezacích stolů speciální třídy určené pro mikro-řezání, v pracovních rozměrech od 1x1 m do 2x1 m (osy X-Y) s 1 řezací hlavou pro 2D řezání. Tato řada je výjimečná hlavně díky vysoké přesnosti práce při řezání extrémně malých detailů a snadnému ovládání. Technologie je navržena především pro potřeby těchto oborů: Výzkum a vývoj Prototypování Elektronika Automotomobilový průmysl Lékařská technika / Nářadí / Implantáty / Doplňky Hodinářství Letectví / Obrana Umění / Šperky Modely Automatizace Řada Micro line byla navržena tak, aby při 2D řezání dosahovala vysoké přesnosti při dělení malých dílců s podstatně menší šířkou řezné spáry (0,08 mm pro řezání čistou vodou, 0,2 mm pro abrazivní řezání) ve srovnání s tradičními technologiemi pro řezání vodním paprskem. Micro line také využívá menší trysky a jemnější abrazivní materiál než standardní technologie. ZDVIH OSY Z PŘESNOST POLOHOVÁNÍ OPAKOVATELNÁ PŘESNOST POČET SUPORTŮ; 0, mm/min x mm 200 mm standard 0,01 mm 0,005 mm 1 RT LINE SL-VI 50PLUS-RT SL-VI 50STD-RT SL-VI PRO 60-RT Výkon motoru 37 kw / 50 hp 37 kw / 50 hp 45 kw / 60 hp Rozsah tlaku bar bar bar Max. průtok při max. tlaku 4,1 l/min 4,1 l/min 3,4 l/min

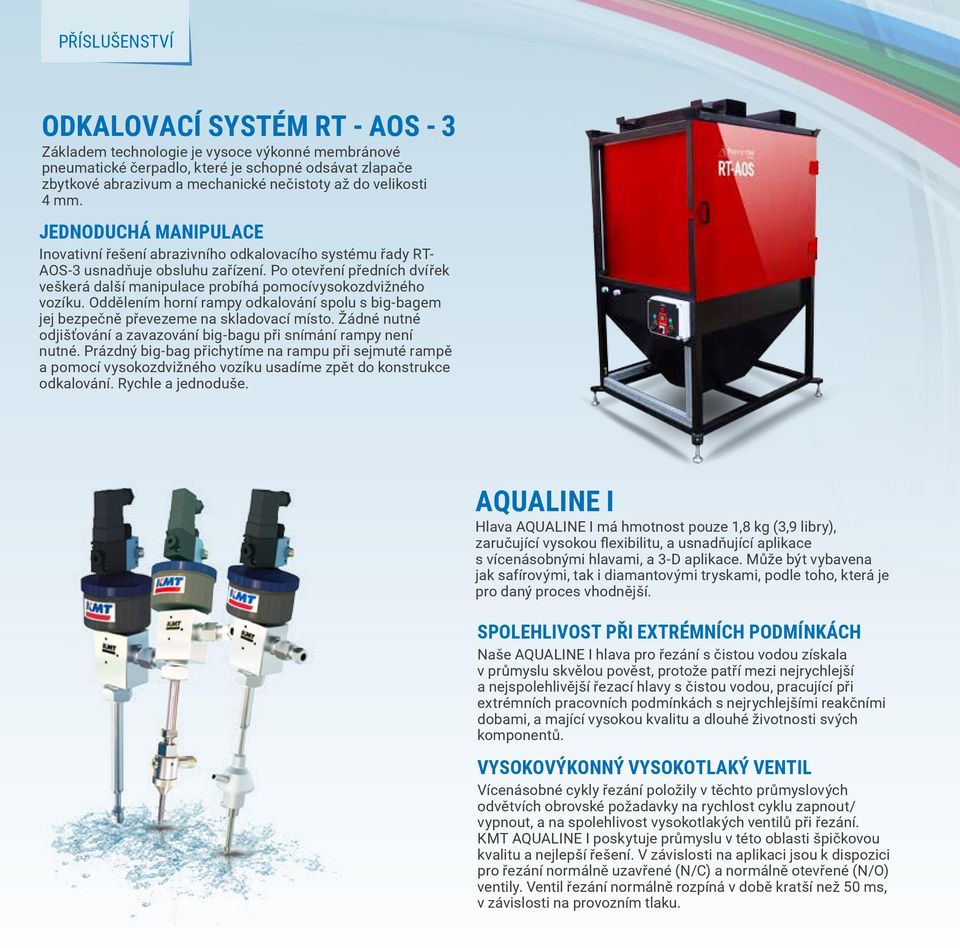

7 PŘÍSLUŠENSTVÍ ODKALOVACÍ SYSTÉM RT - AOS - 3 Základem technologie je vysoce výkonné membránové pneumatické čerpadlo, které je schopné odsávat zlapače zbytkové abrazivum a mechanické nečistoty až do velikosti 4 mm. JEDNODUCHÁ MANIPULACE Inovativní řešení abrazivního odkalovacího systému řady RT- AOS-3 usnadňuje obsluhu zařízení. Po otevření předních dvířek veškerá další manipulace probíhá pomocívysokozdvižného vozíku. Oddělením horní rampy odkalování spolu s big-bagem jej bezpečně převezeme na skladovací místo. Žádné nutné odjišťování a zavazování big-bagu při snímání rampy není nutné. Prázdný big-bag přichytíme na rampu při sejmuté rampě a pomocí vysokozdvižného vozíku usadíme zpět do konstrukce odkalování. Rychle a jednoduše. AQUALINE I Hlava AQUALINE I má hmotnost pouze 1,8 kg (3,9 libry), zaručující vysokou flexibilitu, a usnadňující aplikace s vícenásobnými hlavami, a 3-D aplikace. Může být vybavena jak safírovými, tak i diamantovými tryskami, podle toho, která je pro daný proces vhodnější. SPOLEHLIVOST PŘI EXTRÉMNÍCH PODMÍNKÁCH Naše AQUALINE I hlava pro řezání s čistou vodou získala v průmyslu skvělou pověst, protože patří mezi nejrychlejší a nejspolehlivější řezací hlavy s čistou vodou, pracující při extrémních pracovních podmínkách s nejrychlejšími reakčními dobami, a mající vysokou kvalitu a dlouhé životnosti svých komponentů. VYSOKOVÝKONNÝ VYSOKOTLAKÝ VENTIL Vícenásobné cykly řezání položily v těchto průmyslových odvětvích obrovské požadavky na rychlost cyklu zapnout/ vypnout, a na spolehlivost vysokotlakých ventilů při řezání. KMT AQUALINE I poskytuje průmyslu v této oblasti špičkovou kvalitu a nejlepší řešení. V závislosti na aplikaci jsou k dispozici pro řezání normálně uzavřené (N/C) a normálně otevřené (N/O) ventily. Ventil řezání normálně rozpíná v době kratší než 50 ms, v závislosti na provozním tlaku.

8 PŘÍSLUŠENSTVÍ LASEROVÝ KŘÍŽ VÝŠKOVÝ SENZOR DOTYKOVÝ VRTACÍ OSA NÁHRADNÍ DÍLY VÝŠKOVÝ SENZOR LASEROVÝ SERVIS KVALITA, STABILITA, KNOW HOW, SERVIS, SPOLEHLIVOST, UPŘÍMNOST RYCHLÝ TOM, S.R.O. Výrava Smiřice
