2 Tyto technické podmínky stanovují řadu vyráběných velikostí, hlavní rozměry, provedení a rozsah použití požárních klapek PKTM III (dále jen požárních klapek). Jsou závazné pro výrobu, projekci, objednávání, dodávání, skladování, montáž, provoz, údržbu a kontroly provozuschopnosti. 1. Popis Provedení Komunikační a řídící přístroje Rozměry, hmotnosti Umístění a zabudování Přehled způsobů zabudování Instalační rámy Šachtové stěny Zabudování do požární pěny Zabudování mimo stěnovou konstrukci EIS60, EIS Zavěšení klapek Tlakové ztráty Součinitel místní tlakové ztráty Akustické hodnoty Materiál Kontrola Zkoušení Logistické údaje Záruka Montáž Uvedení do provozu a kontroly provozuschopnosti Náhradní díly Obnovení funkce servopohonu po aktivaci pojistek Rychlý přehled Objednávkový klíč Údajový štítek

3 Požární klapky jsou uzávěry v potrubních rozvodech vzduchotechnických zařízení, které zabraňují šíření požáru a zplodin hoření z jednoho požárního úseku do druhého uzavřením vzduchovodů v místech osazení dle ČSN List klapky uzavírá samočinně průchod vzduchu pomocí uzavírací pružiny nebo zpětné pružiny servopohonu. Uzavírací pružina je uvedena v činnost uvolněním páčky spouštění. Impuls pro uvolnění páčky spouštění může být ruční, teplotní nebo elektromagnetem. Zpětná pružina servopohonu je uvedena v činnost při aktivaci termoelektrického spouštěcího zařízení BAT, stisknutí resetovacího tlačítka na BAT, nebo při přerušení napájení servopohonu. Po uzavření listu je klapka utěsněna proti průchodu kouře silikonovým těsněním. Na přání zákazníka lze dodat s těsněním bez příměsi silikonu. Současně je list klapky uložen do hmoty, která působením zvyšující se teploty zvětšuje svůj objem a vzduchovod neprodyšně uzavře. Čtyřhranné klapky se vyrábějí se dvěma revizními otvory. Kruhové klapky mají jeden revizní otvor, protože uzavírací zařízení a revizní otvor lze nastavit do nejvýhodnější polohy z hlediska obsluhy a manipulace s ovládacím zařízením pootočením klapky pro spiro provedení klapek (popř. o libovolný počet roztečí otvorů připojovacích přírub pro klapky s přírubami). 2

4 Charakteristika klapek CE certifikace dle EN testováno dle EN klasifikováno dle EN A1 požární odolnost EIS 120, EIS 90 těsnost dle EN 1751 přes těleso třída C a přes list klapky třída 2 cyklování C dle EN korozivzdornost dle EN ES Certifikát shody č CPR-0011/2014 Prohlášení o vlastnostech č. PM/PKTM_III/01/16/1 Hygienické posouzení - Posudek č. 1.6/13/16/1 Provozní podmínky Bezchybná funkce klapek je zajištěna za těchto podmínek: a) maximální rychlost proudění vzduchu 12 m.s maximální tlakový rozdíl 1200 Pa b) klapky budou instalovány ve vzduchotechnickém potrubí tak, že se budou přestavovat do polohy"zavřeno" při vypnutém ventilátoru, nebo uzavřené regulační klapce, umístěné mezi ventilátorem a požární klapkou. c) rovnoměrné rozložení proudění vzduchu v celém průřezu klapky. Činnost klapek není závislá na směru proudění vzduchu. Klapky mohou být umístěny v libovolné poloze. Klapky jsou určeny pro vzdušiny bez abrazivních, chemických a lepivých příměsí. Klapky jsou určeny pro prostředí chráněné proti povětrnostním vlivům s klasifikací klimatických podmínek třídy 3K5, bez kondenzace, námrazy, tvorby ledu, bez vody i z jiných zdrojů než z deště a s teplotním omezením -20 až 50 C dle EN zm.a2. V případě osazení klapky elektrickými prvky je rozsah teplot zúžen dle rozsahu teplot použitých elektrických prvků (viz. kapitola 2. Provedení). 3

5 Provedení s mechanickým ovládáním Provedení s mechanickým ovládáním s tepelnou tavnou pojistkou, která při dosažení jmenovité spouštěcí teploty 72 C uvede do činnosti uzavírací zařízení nejpozději do 120 sekund. Do teploty 70 C nedojde k samospuštění uzavíracího zařízení. V případě požadavku na jiné spouštěcí teploty mohou být dodány tepelné pojistky s jmenovitou spouštěcí teplotou +104 C nebo +147 C (nutno uvést v objednávce). Provedení s krytou mechanikou.01v2 Tato provedení jsou rozšířením provedení.01 s mechanickým ovládáním. Jsou doplněna o signalizaci polohy listu klapky "ZAVŘENO" koncovým spínačem. Provedení s krytou mechanikou.11v2 Koncový spínač ZAVŘENO Koncový spínač ZAVŘENO Jmenovité napětí, proud AC 240 V; 3 A DC 250 V; 0,1 A Krytí IP 65 Teplota okolí provozní -15 C +70 C 4

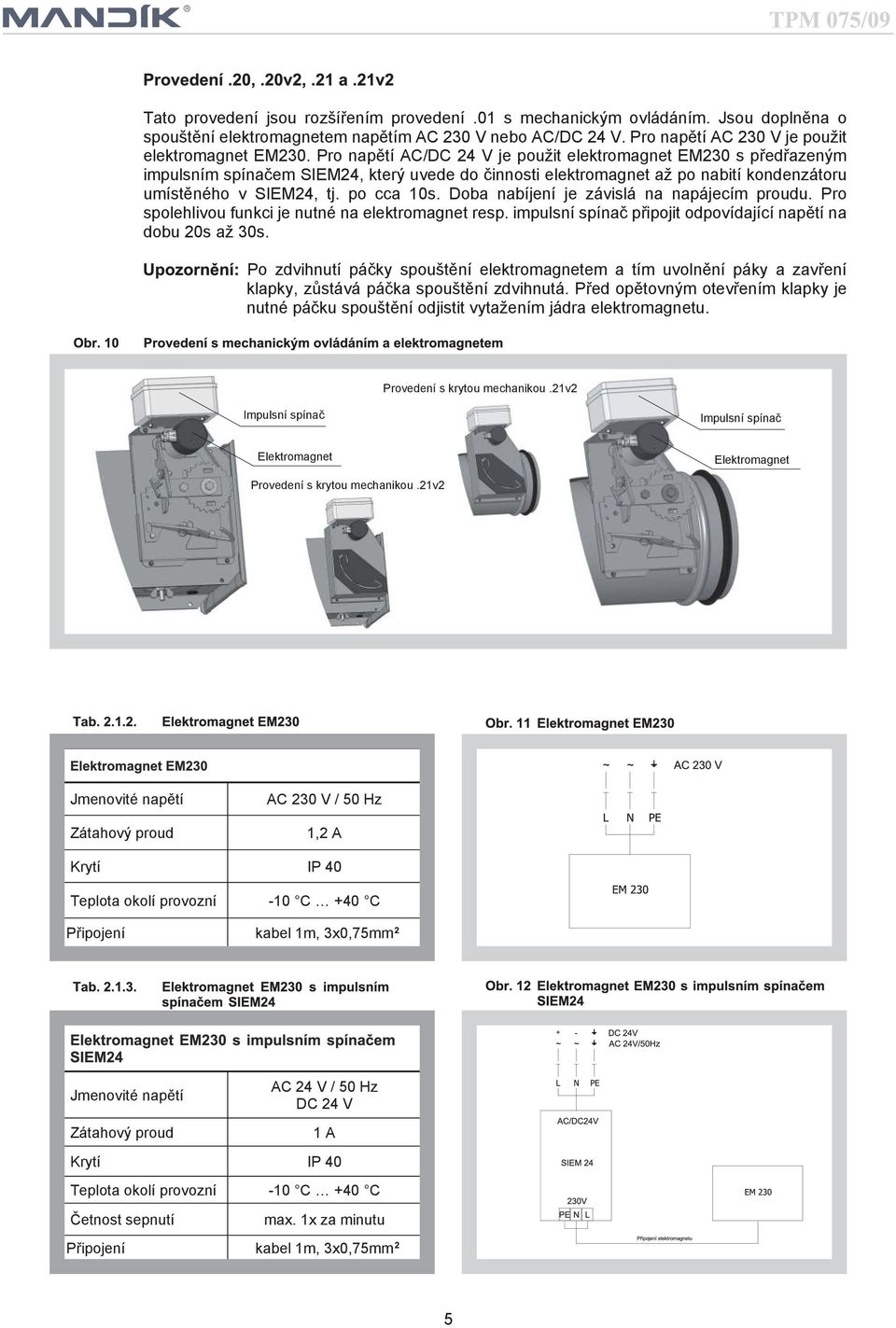

6 Tato provedení jsou rozšířením provedení.01 s mechanickým ovládáním. Jsou doplněna o spouštění elektromagnetem napětím AC 230 V nebo AC/DC 24 V. Pro napětí AC 230 V je použit elektromagnet EM230. Pro napětí AC/DC 24 V je použit elektromagnet EM230 s předřazeným impulsním spínačem SIEM24, který uvede do činnosti elektromagnet až po nabití kondenzátoru umístěného v SIEM24, tj. po cca 10s. Doba nabíjení je závislá na napájecím proudu. Pro spolehlivou funkci je nutné na elektromagnet resp. impulsní spínač připojit odpovídající napětí na dobu 20s až 30s. Po zdvihnutí páčky spouštění elektromagnetem a tím uvolnění páky a zavření klapky, zůstává páčka spouštění zdvihnutá. Před opětovným otevřením klapky je nutné páčku spouštění odjistit vytažením jádra elektromagnetu. Provedení s krytou mechanikou.21v2 Impulsní spínač Impulsní spínač Elektromagnet Elektromagnet Provedení s krytou mechanikou.21v2 Jmenovité napětí Zátahový proud AC 230 V / 50 Hz 1,2 A Krytí IP 40 Teplota okolí provozní -10 C +40 C Připojení kabel 1m, 3x0,75mm Jmenovité napětí Zátahový proud AC 24 V / 50 Hz DC 24 V 1 A Krytí IP 40 Teplota okolí provozní -10 C +40 C Četnost sepnutí Připojení max. 1x za minutu kabel 1m, 3x0,75mm 5

7 Tato provedení jsou rozšířením provedení.20. popř..21 s mechanickým ovládáním a elektromagnetem. Jsou doplněna o signalizaci polohy listu klapky "ZAVŘENO" koncovým spínačem. Provedení s krytou mechanikou.24v2 Impulsní spínač Elektromagnet Impulsní spínač Elektromagnet Provedení s krytou mechanikou.24v2 Koncový spínač ZAVŘENO Koncový spínač ZAVŘENO Tato provedení jsou rozšířením provedení.11 s mechanickým ovládáním a koncovým spínačem polohy "ZAVŘENO". Jsou doplněna o signalizaci polohy listu klapky "OTEVŘENO" koncovým spínačem. Koncový spínač OTEVŘENO Provedení s krytou mechanikou.80v2 Koncový spínač OTEVŘENO Provedení s krytou mechanikou.80v2 Koncový spínač ZAVŘENO Koncový spínač ZAVŘENO 6

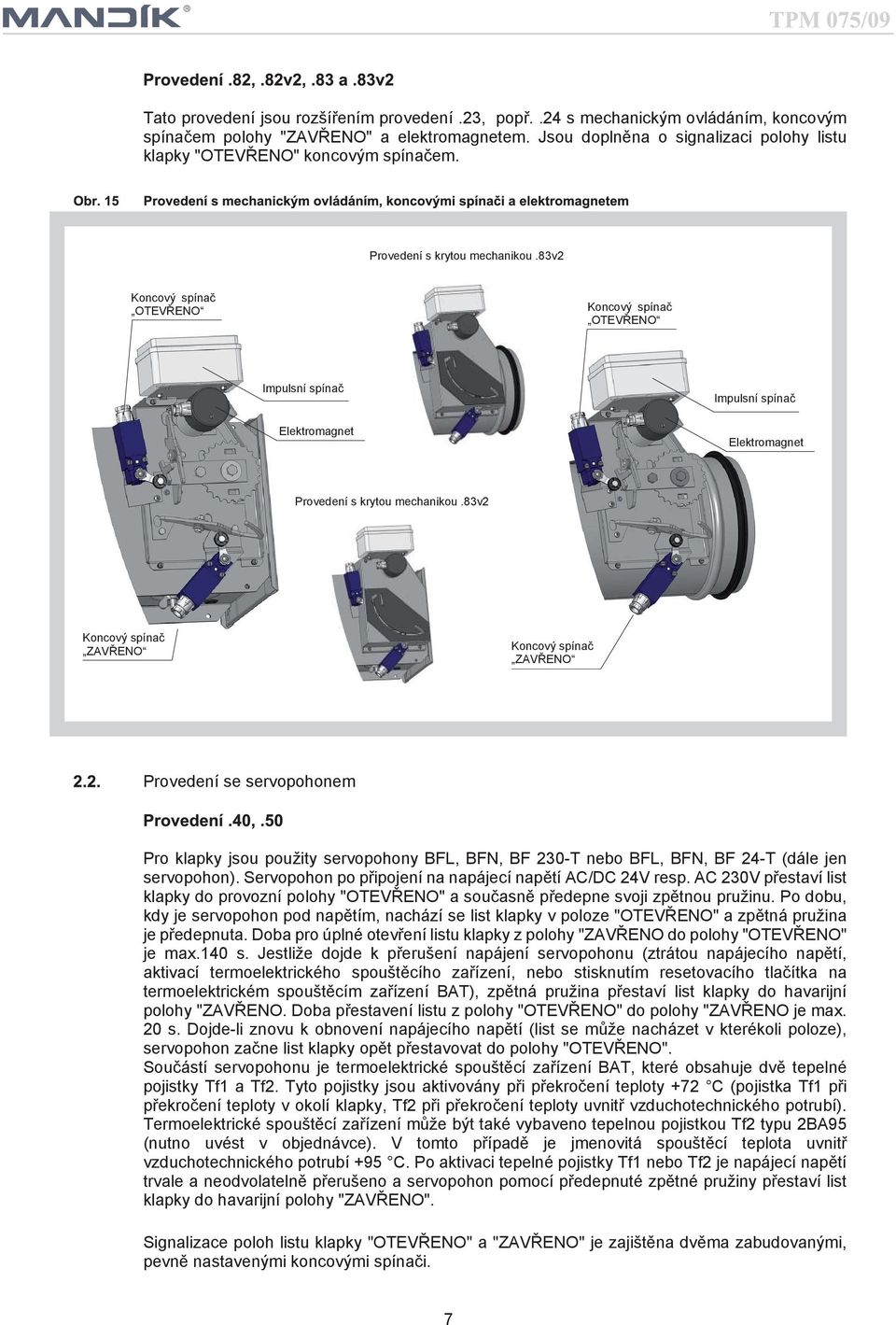

8 Tato provedení jsou rozšířením provedení.23, popř..24 s mechanickým ovládáním, koncovým spínačem polohy "ZAVŘENO" a elektromagnetem. Jsou doplněna o signalizaci polohy listu klapky "OTEVŘENO" koncovým spínačem. Provedení s krytou mechanikou.83v2 Koncový spínač OTEVŘENO Koncový spínač OTEVŘENO Impulsní spínač Elektromagnet Impulsní spínač Elektromagnet Provedení s krytou mechanikou.83v2 Koncový spínač ZAVŘENO Koncový spínač ZAVŘENO Provedení se servopohonem Pro klapky jsou použity servopohony BFL, BFN, BF 230-T nebo BFL, BFN, BF 24-T (dále jen servopohon). Servopohon po připojení na napájecí napětí AC/DC 24V resp. AC 230V přestaví list klapky do provozní polohy "OTEVŘENO" a současně předepne svoji zpětnou pružinu. Po dobu, kdy je servopohon pod napětím, nachází se list klapky v poloze "OTEVŘENO" a zpětná pružina je předepnuta. Doba pro úplné otevření listu klapky z polohy "ZAVŘENO do polohy "OTEVŘENO" je max.140 s. Jestliže dojde k přerušení napájení servopohonu (ztrátou napájecího napětí, aktivací termoelektrického spouštěcího zařízení, nebo stisknutím resetovacího tlačítka na termoelektrickém spouštěcím zařízení BAT), zpětná pružina přestaví list klapky do havarijní polohy "ZAVŘENO. Doba přestavení listu z polohy "OTEVŘENO" do polohy "ZAVŘENO je max. 20 s. Dojde-li znovu k obnovení napájecího napětí (list se může nacházet v kterékoli poloze), servopohon začne list klapky opět přestavovat do polohy "OTEVŘENO". Součástí servopohonu je termoelektrické spouštěcí zařízení BAT, které obsahuje dvě tepelné pojistky Tf1 a Tf2. Tyto pojistky jsou aktivovány při překročení teploty +72 C (pojistka Tf1 při překročení teploty v okolí klapky, Tf2 při překročení teploty uvnitř vzduchotechnického potrubí). Termoelektrické spouštěcí zařízení může být také vybaveno tepelnou pojistkou Tf2 typu 2BA95 (nutno uvést v objednávce). V tomto případě je jmenovitá spouštěcí teplota uvnitř vzduchotechnického potrubí +95 C. Po aktivaci tepelné pojistky Tf1 nebo Tf2 je napájecí napětí trvale a neodvolatelně přerušeno a servopohon pomocí předepnuté zpětné pružiny přestaví list klapky do havarijní polohy "ZAVŘENO". Signalizace poloh listu klapky "OTEVŘENO" a "ZAVŘENO" je zajištěna dvěma zabudovanými, pevně nastavenými koncovými spínači. 7

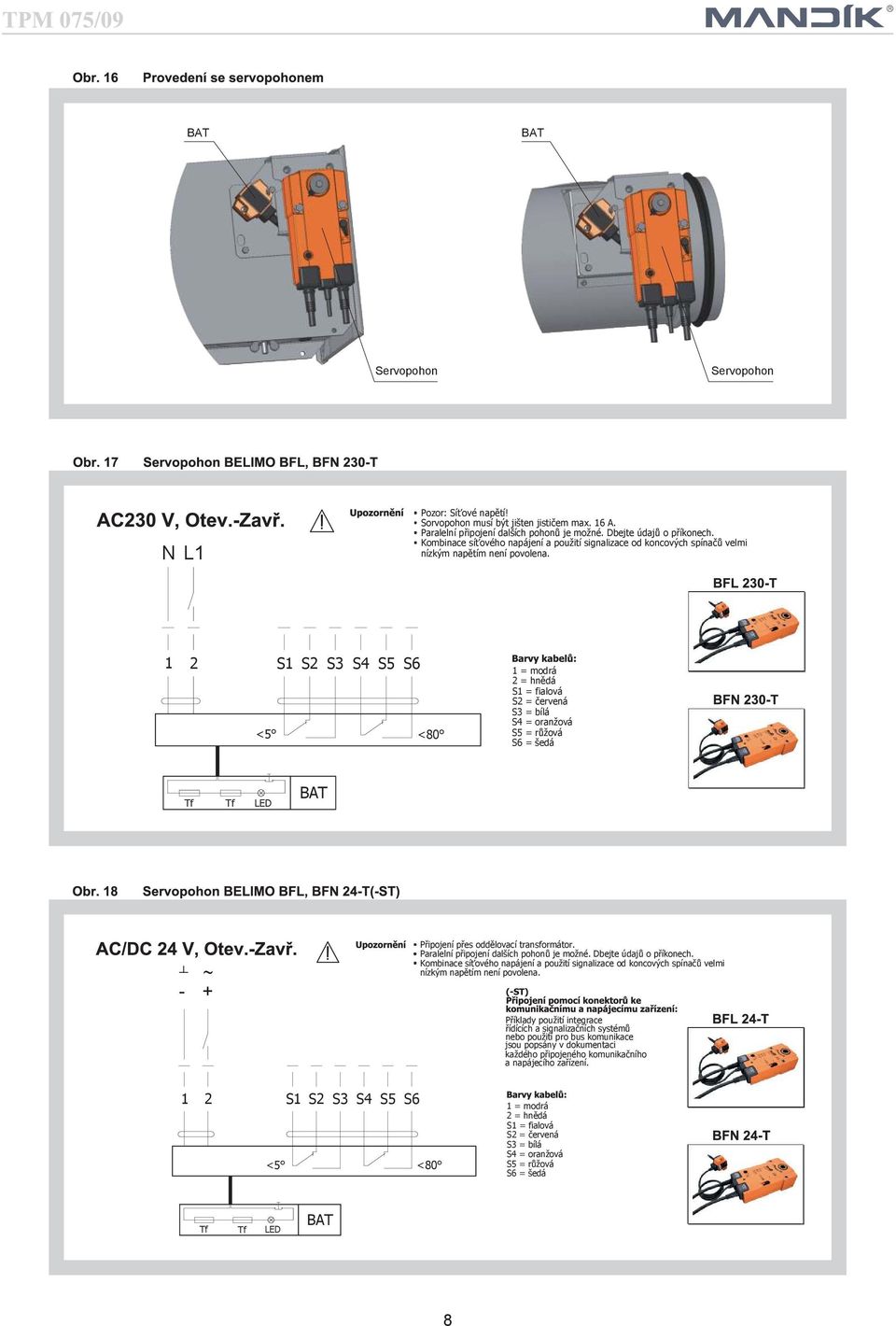

9 BAT BAT Servopohon Servopohon N L1 Pozor: Síťové napětí! Sorvopohon musí být jišten jističem max. 16 A. Paralelní připojení dalších pohonů je možné. Dbejte údajů o příkonech. Kombinace síťového napájení a použití signalizace od koncových spínačů velmi nízkým napětím není povolena. 1 2 S1 S2 S3 S4 S5 S6 <5 <80 1 = modrá 2 = hnědá S1 = fialová S2 = červená S3 = bílá S4 = oranžová S5 = růžová S6 = šedá Tf Tf LED BAT ~ - + Připojení přes oddělovací transformátor. Paralelní připojení dalších pohonů je možné. Dbejte údajů o příkonech. Kombinace síťového napájení a použití signalizace od koncových spínačů velmi nízkým napětím není povolena. Příklady použití integrace řídících a signalizačních systémů nebo použití pro bus komunikace jsou popsány v dokumentaci každého připojeného komunikačního a napájecího zařízení. 1 2 S1 S2 S3 S4 S5 S6 <5 <80 1 = modrá 2 = hnědá S1 = fialová S2 = červená S3 = bílá S4 = oranžová S5 = růžová S6 = šedá Tf Tf LED BAT 8

10 Napájecí napětí Příkon - při otevírání klapky - v klidové poloze AC 230 V 50/60 Hz 3,5/5 W 1,1/2,1 W AC 24 V 50/60 Hz DC 24 V 2,5/4 W 0,8/1,4 W Dimenzování 6,5/10 VA (Imax 4 5 ms) 4/6 VA (Imax 8,3 5 ms) Ochranná třída II III Krytí IP 54 Doba přestavení - pohon - zpětný chod Teplota okolí Bezpečná teplota Skladovací teplota Připojení - pohon - pomocný spínač Aktivační teplota tepelných pojistek <60 s ~ 20 s - 30 C 55 C max. 75 C (funkčnost zaručena po dobu 24h) - 40 C 55 C kabel 1 m, 2 x 0,75 mm (BFL/BFN 24-T-ST) konektor se 3 kontakty kabel 1 m, 6 x 0,75 mm (BFL/BFN 24-T-ST) konektor se 6 kontakty teplota vně potrubí 72 C teplota uvnitř potrubí 72 C Napájecí napětí Příkon - při otevírání klapky - v klidové poloze AC 24 V 50/60 Hz DC 24 V 7 W 2 W AC 230 V 50/60 Hz Dimenzování 10 VA (Imax 8,3 5 ms) 12,5 VA (Imax ms) Ochranná třída III II Krytí IP 54 Doba přestavení - pohon - zpětný chod 140 s ~ 16 s 8 W 3 W Teplota okolí Bezpečná teplota Skladovací teplota Připojení - pohon - pomocný spínač Aktivační teplota tepelných pojistek - 30 C + 50 C - 30 C + 70 C (funkčnost zaručena po dobu 24h) - 40 C + 50 C kabel 1 m, 2 x 0,75 mm kabel 1 m, 6 x 0,75 mm (BF 24-T-ST) s konektorovými zástrčkami Tf1: vnější teplota potrubí 72 C Tf2: vnitřní teplota potrubí 72 C 9

11 Tato provedení jsou rozšířením provedení.40 popř..50 se servopohonem. Jsou doplněna o optický hlásič kouře MHG 231. Napětí sestavy může být AC 230 V nebo AC/DC 24 V. U provedení sestavy s napětím AC 230 V je použita napájecí jednotka BKN MA a servopohon BF 24-T (BFL 24-T, BFN 24-T). V případě rozšíření kouře ve vzduchotechnickém potrubí dojde k aktivaci optického hlásiče kouře do poplachového stavu a tím k přepnutí kontaktů relé a přerušení napájení servopohonu. Zrušení poplachového stavu hlásiče se provede přerušením napájecího napětí hlásiče na dobu min. 2s. Signalizace poloh listu klapky "OTEVŘENO" a "ZAVŘENO" je zajištěna dvěma zabudovanými, pevně nastavenými koncovými spínači. Napájecí napětí Rozsah napětí Odběr zásuvky včetně hlásiče (bez servopohonu) AC/DC 24 V AC V DC V max. 50mA Krytí IP 40 Provozní teplota okolí Skladovací teplota - 25 C + 70 C - 5 C + 40 C Připojení - síť - pohon (BF -Top) - komunik. a napáj. zařízení BKN MA kabel 1m, připojený na svorkovnici XT1 šroubovací svorky na svorkovnici XT2 šroubovací svorky na svorkovnicích XT1 a XT2 10

12 XT1 1 2 Jumper XT S1 S2 S3 S4 S5 S6 Tf1 Tf2 Tf3 LED BAE72B-S (BAT) XT2 4 XT1 1 2 Jumper S1 S2 S3 S4 S5 S6 Tf1 Tf2 Tf3 LED BAE72B-S (BAT) Provedení s komunikačním a napájecím zařízením Provedení s komunikačním a napájecím zařízením BKN spolu se servopohonem BF 24-T-ST (BFL 24-T, BFN 24-T). Zjednodušuje elektrickou instalaci a propojení požárních klapek. Usnadňuje kontrolu na místě a umožňuje centrální řízení a kontrolu požárních klapek pomocí jednoduchého 2-vodičového vedení. BKN slouží na jedné straně jako decentrální síťový přístroj pro napájení servopohonu BF 24-T-ST (BFL 24-T, BFN 24-T) s pružinovým zpětným pohonem a na druhé straně přenáší signál o stavu klapky PROVOZ a HAVÁRIE přes dvouvodičové vedení do centrály. Stejným vedením je z centrály do BKN dáván řídící povel ZAPNUTO-VYPNUTO. Pro zjednodušení připojení je servopohon BF 24-T-ST (BFL 24-T, BFN 24-T) vybaven konektorovými zástrčkami, které se zasunou přímo do BKN Pro napojení na síť 230V je BKN dodáván s kabelem a EUROzástrčkou. Dvouvodičové vedení se do BKN připojí na svorky 6 a 7. Pokud má být pohon kontrolován bez signálu z centrály, lze jej zapnout můstkem mezi svorkami 3 a 4. Zelená kontrolka LED na BKN svítí, pokud je v pohonu přítomno napětí (AC 24 V). Stavu klapky HAVÁRIE lze dosáhnout stisknutím tlačítka na BAT nebo přerušením napájecího napětí (např. signálem z EPS). 11

13 BAT BAT BKN BKN Servopohon Servopohon Napájecí napětí AC 230 V 50/60Hz Příkon Dimenzování Ochranná třída 3,5 W (provozní poloha) 11 VA ( vč. servopohonu s pružinovým zpětným chodem) II Krytí IP 42 Provozní teplota okolí Skladovací teplota Připojení - síť - pohon - svorkovnice - 20 C + 50 C - 40 C + 80 C kabel 0,9 m s EURO zástrčkou typ 26 zástrčka 6-pólová, zástrčka 3-pólová šroubovací svorky pro vodič 2x1,5 mm ) 2) a 7 b dvouvodičové vedení k BKS24 BAE72-S (BAT) 1) Můstek je namontován již ve výrobě. V případě potřeby může být odstraněn a nahrazen termoelektrickým spouštěcím zařízením. (Pokud nejsou svorky 1 a 2 propojeny, dojde ke spuštění bezpečnostní funkce). 2) Můstek může být použit pouze pro uvedení do provozu a bez BKS24...! 12

14 Provedení.60 s komunikačním a napájecím zařízením může být doplněno o optický hlásič kouře MHG 231. Pro napájení a komunikaci je použito zařízení BKN MA XT1 1 2 Jumper XT S1 S2 S3 S4 S5 S6 Tf1 Tf2 Tf3 LED BAE72B-S (BAT) Provedení s komunikačním a napájecím zařízením BKN MP spolu se servopohonem BF24TL-T-ST pro připojení na MP-Bus. BKN MP zásobuje inteligentní pohony požárních klapek BF 24TL-T-ST decentrálně potřebným napájecím napětím. Tak lze realizovat dlouhé komunikace MP-Bus (až do 800 m). Až 8 uzlů Bus lze paralelně zapojit a jedním přístrojem Master (DDC s rozhraním MP) řídit a kontrolovat. Bližší informace v katalogu Belimo. Provedení s komunikačním a napájecím zařízením BKN LON spolu se servopohonem BF24TL-T-ST pro práci s řídícími jednotkami technologie LonWorks. BKN LON doplňuje v pohonu integrovanou bezpečnostní funkci a převádí digitální protokol MP z pohonu na LonTalk a opačně. Bližší informace v katalogu Belimo. BAE 72TL BAE 72TL BKN BKN 13

15 Napájecí napětí Příkon - při otevírání klapky - v klidové poloze Dimenzování Ochranná třída AC 24 V 50/60Hz DC 24 V 7 W 2 W 10 VA (Imax 8,3 5 ms) III malé napětí Krytí IP 54 Doba přestavení - pohon - zpětný chod Teplota okolí Skladovací teplota Připojení 140 s ~ 16 s - 20 C + 50 C - 40 C + 50 C Zástrčka vhodná k BKN LON a BKN MP kabel 1 m, 4 x 0,75 mm bezhalogenový Napájecí napětí Příkon Dimenzování Ochranná třída AC 230 V 50/60Hz 11 W (včetně pohonu) 13 VA (včetně pohonu) II (ochranná izolace) Krytí IP 40 Provozní teplota okolí Skladovací teplota Připojení - síť - pohon (BF -Top) - síť MP - spouštěcí zařízení (možnost) - Top-Line PC-Tool (via ZIP-RS232) - 30 C + 50 C - 40 C + 80 C kabel 1m, s Euro zástrčkou zástrčka 4-pólová šroubovací svorky 2-pólové šroubovací svorky 2-pólové zástrčka 3-pólová 14

16 Napájecí napětí AC 230 V 50/60Hz Příkon Dimenzování Ochranná třída 14 W (včetně pohonu) 16 VA (včetně pohonu) II (ochranná izolace) Krytí IP 40 Provozní teplota okolí Skladovací teplota Připojení - síť - pohon (BF -Top) - síť LonWorks - spouštěcí zařízení (možnost) - Top-Line PC-Tool (via ZIP-RS232) - 30 C + 50 C - 40 C + 80 C kabel 1m, s Euro zástrčkou zástrčka 4-pólová šroubovací svorky 2-pólové šroubovací svorky 2-pólové zástrčka 3-pólová Komunikační a řídící přístroj BKS 24-1B slouží pro řízení a kontrolu požárních klapek se servopohonem BF 24-T-ST (BFL 24-T, BFN 24-T) ve spojení s napájecím a komunikačním zařízením BKN BKS 24-1B přijímá přes napájecí a komunikační zařízení BKN informace o stavu požární klapky a vydává řídící povely. Zařízení je určeno pro zabudování do rozvaděče. Světelné diody na čelní straně přístroje signalizují provozní stavy klapky a také poruchy celkového systému. Bezpotenciálové pomocné kontakty umožňují zapojení do nadřazeného řídícího systému (signalizace polohy klapky, hlášení poruch, uvolnění ventilátorů atd.). Zatím co blikající zelená kontrolka LED ukazuje pohyb listu klapky k dané poloze, ta samá kontrolka trvalým svícením hlásí dosažení dané polohy. Pokud list klapky s ohledem na danou dobu chodu nedosáhne dané polohy, pak začne blikat červená kontrolka LED, současně je aktivní kontakt poruchy. Jakmile dosáhne list klapky danou polohu, je tento kontakt deaktivován. Kontrolka LED svítí dále, dokud není porucha tlačítkem RESET odblokována. Kromě hlášení poruch jsou k dispozici další tři pomocné kontakty. Kontakty udávající provozní a havarijní polohu klapky jsou aktivní, pokud se klapka nachází v dané poloze. Kontrolu funkce lze provést déle trvajícím stisknutím tlačítka "RESET/ TEST". Po dobu držení tlačítka se list klapky pohybuje ve směru havarijní polohy. Chybná funkce se znázorní kontrolkou LED. BKS 24-1B se napojí pomocí 11 pólové patice ZSO-11 pro DIN lištu 35 mm. 15

17 Napájecí napětí Příkon Dimenzování Ochranná třída AC 24 V 50/60Hz 2,5 W (provozní poloha) 5 VA III (malé napětí) Krytí IP 30 Provozní teplota okolí C Připojení do patice ZSO-11, která není součástí zařízení BKS24-1B, patice ZSO-11 má šroubovací svorky 11 x 1,5 mm 16

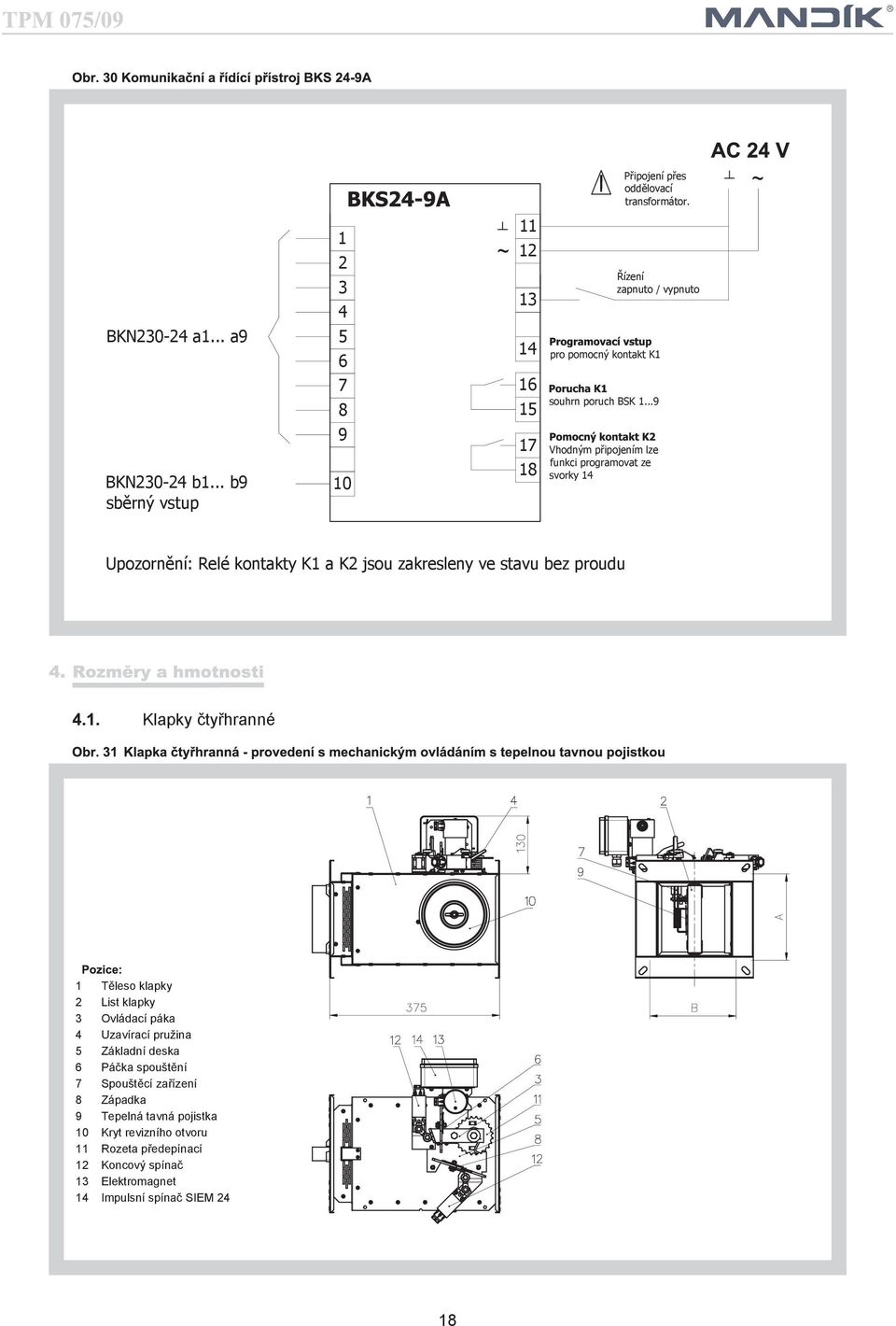

18 Komunikační a řídící přístroj BKS 24-9A slouží pro skupinové řízení a kontrolu 1 až 9 požárních klapek se servopohonem BF 24-T-ST (BFL 24-T, BFN 24-T) ve spojení s napájecím a komunikačním zařízením BKN Signalizace polohy klapek je jednotlivá, klapky je možné ovládat a testovat pouze všechny společně. BKS 24-9A je určeno pro použití v rozvaděči a zobrazuje provozní stavy a hlášení poruch připojených požárních klapek. Pomocí integrovaných pomocných spínačů lze signalizovat funkce jako polohu klapky a hlášení poruch, nebo tyto předávat dále do systému. BKS 24-9A přijímá přes dvouvodičového vedení signály BKN a vydává řídící povely. Správný provoz klapky je zobrazen dvěma světelnými diodami (LED): Řízení zapnuto = stav PROVOZ Řízení vypnuto = stav HAVÁRIE Pokud požární klapky v průběhu přípustné doby přestavění nedosáhnou svoji zadanou polohu, začne blikat příslušná světelná dioda PORUCHA a kontakt K1 je otevřen (aktuální porucha). Pokud vadná klapka přece jen dosáhne své zadané polohy, pak se K1 zavře a hlášení poruchy svítí trvale (porucha uložena do paměti). Pro signalizaci polohy klapky do nadřazeného systému řízení slouží pomocný kontakt K2. Funkci tohoto pomocného kontaktu lze programovat přes svorku 14 dle Tab Kontakt K2 sepnut pokud jsou všechny klapky otevřeny aktuální porucha Kontakt K2 sepnut pokud jsou klapka č. 1 otevřena bez poruchy Kontakt K2 sepnut pokud jsou všechny klapky zavřeny 14 otevřeno Kontrolu funkce lze provést v poloze PROVOZ stisknutím tlačítka TEST. Po dobu stisknutí tlačítka se list klapky otáčí do polohy HAVÁRIE. Vadná funkce se zjistí hlášením PORUCHA. Montáž a připojení BKS 24-9A lze provést na DIN lištu 35mm. Připojí se pomocí dvou 9-pólových svorkovnic zástrčkových konektorů. Napájecí napětí Příkon Dimenzování Ochranná třída AC 24 V 50/60Hz 3,5 W 5,5 VA III (bezpečné malé napětí) Krytí IP 30 Provozní teplota okolí C Připojení svorky pro vodič 2 x 1,5 mm 17

19 Připojení přes oddělovací transformátor. ~ BKN a1... a9 BKN b1... b9 sběrný vstup ~ Řízení zapnuto / vypnuto pro pomocný kontakt K1 souhrn poruch BSK Vhodným připojením lze funkci programovat ze svorky 14 Upozornění: Relé kontakty K1 a K2 jsou zakresleny ve stavu bez proudu Klapky čtyřhranné 1 Těleso klapky 2 List klapky 3 Ovládací páka 4 Uzavírací pružina 5 Základní deska 6 Páčka spouštění 7 Spouštěcí zařízení 8 Západka 9 Tepelná tavná pojistka 10 Kryt revizního otvoru 11 Rozeta předepínací 12 Koncový spínač 13 Elektromagnet 14 Impulsní spínač SIEM 24 18

20 1 Těleso klapky 2 List klapky 3 Ovládací páka 4 Uzavírací pružina 5 Základní deska 6 Páčka spouštění 7 Spouštěcí zařízení 8 Západka 9 Tepelná tavná pojistka 10 Kryt revizního otvoru 11 Rozeta předepínací 12 Koncový spínač 13 Elektromagnet 14 Impulsní spínač SIEM Kryt mechaniky 1 Těleso klapky 2 List klapky 10 Kryt revizního otvoru 16 Termoelektrické spouštěcí zařízení BAT 17 Servopohon 19

21 Klapky kruhové 1 Těleso klapky 4 Uzavírací pružina 7 Spouštěcí zařízení 10 Kryt revizního otvoru 13 Elektromagnet 2 List klapky 5 Základní deska 8 Západka 11 Rozeta předepínací 14 Impulsní spínač SIEM 24 3 Ovládací páka 6 Páčka spouštění 9 Tepelná tavná pojistka 12 Koncový spínač 1 Těleso klapky 15 Termoelektrické spouštěcí zařízení BAT 2 List klapky 16 Servopohon 10 Kryt revizního otvoru 20

22 1 Těleso klapky 2 List klapky 3 Ovládací páka 4 Uzavírací pružina 5 Základní deska 6 Páčka spouštění 7 Spouštěcí zařízení 8 Západka 9 Tepelná tavná pojistka 10 Kryt revizního otvoru 11 Rozeta předepínací 12 Koncový spínač 13 Elektromagnet 14 Impulsní spínač SIEM24 15 Kryt mechaniky Volitelně je možné objednat klapku kotvami pro snadnější instalaci do požárně dělících konstrukcí. 21

23 Klapky čtyřhranné - rozměry a hmotnosti ,5 7,0 0,0113 BFL - 97,5 8,0 9,5 0,0398 BFL ,0 7,5 0,0137 BFL - 117,5 9,0 10,5 0,0463 BFL ,0 7,5 0,0161 BFL ,5 11,0 0,0535 BFL - 52,5 6,5 8,0 0,0191 BFL ,0 13,0 0,0537 BFL ,0 8,5 0,0222 BFL ,5 13,5 0,0611 BFL ,0 8,5 0,0258 BFL ,5 14,5 0,0685 BFL ,5 9,0 0,0282 BFL ,5 14,5 0,0700 BFL - 97,5 7,5 9,0 0,0300 BFL ,0 15,0 0,0759 BFL - 117,5 8,5 10,0 0,0349 BFL ,5 15,5 0,0804 BFL ,0 10,5 0,0403 BFL ,5 15,5 0,0833 BFL ,5 11,5 0,0392 BFL ,0 16,0 0,0907 BFN ,0 13,0 0,0446 BFL ,5 16,5 0,0922 BFN ,5 13,5 0,0500 BFL ,0 17,0 0,0981 BFN ,5 13,5 0,0511 BFL ,5 17,5 0,1055 BFN ,0 14,0 0,0554 BFL ,5 18,5 0,1203 BFN ,5 14,5 0,0586 BFL ,0 20,0 0,1351 BFN ,5 14,5 0,0608 BFL ,5 8,0 0,0171 BFL ,5 15,5 0,0662 BFL ,0 8,5 0,0209 BFL ,5 15,5 0,0673 BFL ,5 9,0 0,0246 BFL ,0 16,0 0,0716 BFN - 52,5 8,0 9,5 0,0292 BFL ,5 16,5 0,0770 BFN ,5 10,0 0,0339 BFL ,5 17,5 0,0878 BFN ,0 10,5 0,0395 BFL ,0 23,0 0,0986 BFN ,5 11,0 0,0432 BFL ,0 7,5 0,0131 BFL - 97,5 9,5 11,0 0,0460 BFL ,0 7,5 0,0159 BFL - 117,5 10,0 11,5 0,0534 BFL ,5 8,0 0,0187 BFL ,5 12,0 0,0618 BFL - 52,5 6,5 8,0 0,0222 BFL ,5 13,0 0,0628 BFL ,0 8,5 0,0258 BFL ,5 14,0 0,0714 BFL ,5 9,0 0,0300 BFL ,5 15,0 0,0801 BFL ,5 9,0 0,0328 BFL ,5 15,0 0,0818 BFL - 97,5 8,0 9,5 0,0349 BFL ,0 15,5 0,0887 BFL - 117,5 8,5 10,5 0,0406 BFL ,5 16,0 0,0939 BFN ,0 11,0 0,0469 BFL ,0 16,5 0,0974 BFN ,0 13,0 0,0465 BFL ,0 17,5 0,1060 BFN ,5 13,5 0,0529 BFL ,0 17,5 0,1078 BFN ,0 14,0 0,0593 BFL ,5 18,0 0,1147 BFN ,0 14,0 0,0605 BFL ,5 19,0 0,1233 BFN ,5 14,5 0,0657 BFL ,0 22,0 0,1406 BFN ,0 15,0 0,0695 BFL ,5 23,5 0,1579 BF ,0 15,0 0,0721 BFL ,5 8,0 0,0194 BFL ,0 16,0 0,0785 BFN ,0 8,5 0,0236 BFL ,0 16,0 0,0797 BFN ,0 8,5 0,0278 BFL ,5 16,5 0,0849 BFN - 52,5 7,5 9,0 0,0331 BFL ,0 17,0 0,0913 BFN ,0 9,5 0,0384 BFL ,0 18,0 0,1041 BFN ,5 10,0 0,0447 BFL ,5 23,5 0,1169 BFN ,5 10,0 0,0489 BFL ,0 7,5 0,0149 BFL - 97,5 9,0 10,5 0,0521 BFL ,5 8,0 0,0181 BFL - 117,5 9,5 11,5 0,0605 BFL ,5 8,0 0,0213 BFL ,5 12,0 0,0700 BFL - 52,5 7,0 8,5 0,0253 BFL ,0 14,0 0,0719 BFL ,5 9,0 0,0294 BFL ,5 14,5 0,0818 BFL ,5 9,0 0,0342 BFL ,5 15,5 0,0917 BFL ,0 9,5 0,0374 BFL ,5 15,5 0,0937 BFL 22

24 ,0 16,0 0,1016 BFN ,0 10,5 0,0308 BFL ,5 16,5 0,1075 BFN ,5 11,0 0,0363 BFL ,5 16,5 0,1115 BFN - 52,5 9,5 11,5 0,0432 BFL ,5 17,5 0,1214 BFN ,0 12,0 0,0501 BFL ,5 17,5 0,1234 BFN ,5 12,0 0,0584 BFL ,0 18,0 0,1313 BFN ,0 12,5 0,0639 BFL ,5 18,5 0,1412 BFN - 97,5 11,5 13,0 0,0680 BFL ,0 20,0 0,1610 BFN - 117,5 12,0 13,5 0,0791 BFL ,5 21,5 0,1808 BF ,0 14,5 0,0915 BFL ,0 8,5 0,0221 BFL ,5 16,5 0,0955 BFL ,0 9,0 0,0269 BFL ,5 17,5 0,1086 BFL ,5 9,0 0,0317 BFL ,0 18,0 0,1218 BFN - 52,5 8,0 9,5 0,0377 BFL ,0 18,0 0,1244 BFN ,5 10,0 0,0438 BFL ,5 18,5 0,1349 BFN ,5 10,5 0,0510 BFL ,0 19,0 0,1428 BFN ,0 10,5 0,0558 BFL ,5 19,5 0,1481 BFN - 97,5 9,0 11,0 0,0594 BFL ,5 20,5 0,1612 BFN - 117,5 10,0 12,0 0,0691 BFL ,5 20,5 0,1638 BFN ,0 12,5 0,0799 BFL ,0 21,0 0,1744 BFN ,5 14,5 0,0828 BFL ,5 21,5 0,1875 BFN ,0 15,0 0,0942 BFL ,0 23,0 0,2138 BF ,0 16,0 0,1056 BFL ,5 24,5 0,2401 BF ,0 16,0 0,1078 BFN ,5 9,5 0,0288 BFL ,5 16,5 0,1170 BFN ,0 9,5 0,0352 BFL ,0 17,0 0,1238 BFN ,5 10,0 0,0415 BFL ,5 17,5 0,1284 BFN - 52,5 9,0 10,5 0,0494 BFL ,0 18,0 0,1398 BFN ,5 11,0 0,0573 BFL ,0 18,0 0,1420 BFN ,0 11,5 0,0668 BFL ,5 18,5 0,1512 BFN ,0 11,5 0,0731 BFL ,5 19,5 0,1626 BFN - 97,5 11,0 12,0 0,0778 BFL ,0 21,0 0,1854 BF - 117,5 11,5 13,0 0,0905 BFL ,5 26,5 0,2082 BF ,0 13,5 0,1047 BFL ,0 8,5 0,0239 BFL ,0 16,0 0,1100 BFL ,5 9,0 0,0291 BFL ,5 16,5 0,1251 BFN ,5 9,5 0,0343 BFL ,5 17,5 0,1403 BFN - 52,5 8,0 9,5 0,0408 BFL ,5 17,5 0,1433 BFN ,5 10,0 0,0474 BFL ,0 18,0 0,1554 BFN ,0 10,5 0,0552 BFL ,5 18,5 0,1645 BFN ,5 11,0 0,0604 BFL ,0 19,0 0,1706 BFN - 97,5 9,5 11,0 0,0643 BFL ,0 20,0 0,1857 BFN - 117,5 10,5 12,0 0,0748 BFL ,0 20,0 0,1888 BFN ,0 12,5 0,0865 BFL ,5 20,5 0,2009 BFN ,0 15,0 0,0900 BFL ,5 21,5 0,2160 BF ,5 15,5 0,1024 BFL ,0 23,0 0,2463 BF ,5 16,5 0,1148 BFN ,5 24,5 0,2766 BF ,5 16,5 0,1173 BFN ,0 10,0 0,0329 BFL ,0 17,0 0,1272 BFN ,5 10,0 0,0401 BFL ,5 17,5 0,1347 BFN ,0 10,5 0,0473 BFL ,5 17,5 0,1396 BFN - 52,5 9,5 11,0 0,0563 BFL ,5 18,5 0,1520 BFN ,0 11,5 0,0654 BFL ,5 18,5 0,1545 BFN ,5 12,0 0,0762 BFL ,0 19,0 0,1644 BFN ,5 12,5 0,0834 BFL ,0 20,0 0,1768 BFN - 97,5 11,0 12,5 0,0888 BFL ,5 21,5 0,2016 BF - 117,5 12,0 13,5 0,1033 BFL ,0 23,0 0,2264 BF ,0 14,5 0,1195 BFL ,5 10,5 0,0252 BFL ,5 16,5 0,1263 BFL 23

25 ,5 17,5 0,1437 BFN ,0 24,0 0,2970 BF ,5 18,5 0,1611 BFN ,0 25,0 0,3194 BF ,5 18,5 0,1646 BFN ,0 27,0 0,3642 BF ,0 19,0 0,1785 BFN ,5 28,5 0,4090 BF ,5 19,5 0,1890 BFN ,0 13,0 0,0364 BFL ,0 20,0 0,1959 BFN ,5 13,5 0,0463 BFL ,0 21,0 0,2133 BFN ,5 13,5 0,0563 BFL ,0 21,0 0,2168 BFN - 52,5 11,0 14,0 0,0687 BFL ,5 21,5 0,2307 BF ,0 15,0 0,0812 BFL ,5 22,5 0,2481 BF ,5 15,5 0,0961 BFL ,0 24,0 0,2829 BF ,0 16,0 0,1061 BFL ,0 26,0 0,3177 BF - 97,5 13,0 16,0 0,1135 BFL ,0 10,5 0,0374 BFL - 117,5 14,5 17,5 0,1335 BFL ,0 10,5 0,0456 BFL ,0 18,0 0,1559 BFN ,5 11,0 0,0538 BFL ,0 19,0 0,1808 BFN - 52,5 10,0 11,5 0,0641 BFL ,0 20,0 0,2057 BFN ,5 12,0 0,0744 BFL ,0 21,0 0,2306 BFN ,0 12,5 0,0867 BFL ,5 21,5 0,2356 BFN ,5 13,0 0,0949 BFL ,0 22,0 0,2555 BFN - 97,5 11,5 13,5 0,1011 BFL ,0 23,0 0,2704 BF - 117,5 13,0 14,5 0,1175 BFL ,0 23,0 0,2804 BF ,5 15,0 0,1360 BFL ,5 24,5 0,3053 BF ,5 17,5 0,1445 BFN ,5 24,5 0,3103 BF ,5 18,5 0,1644 BFN ,0 25,0 0,3302 BF ,5 19,5 0,1843 BFN ,0 26,0 0,3551 BF ,5 19,5 0,1883 BFN ,0 28,0 0,4049 BF ,0 20,0 0,2042 BFN ,0 13,0 0,0371 BFL ,5 20,5 0,2161 BFN ,5 13,5 0,0472 BFL ,0 21,0 0,2241 BFN ,0 14,0 0,0574 BFL ,0 22,0 0,2440 BF - 52,5 11,5 14,5 0,0701 BFL ,0 22,0 0,2480 BF ,0 15,0 0,0828 BFL ,0 23,0 0,2639 BF ,5 15,5 0,0980 BFL ,5 23,5 0,2838 BF ,0 16,0 0,1082 BFL ,5 25,5 0,3236 BF - 97,5 13,0 16,0 0,1158 BFL ,0 27,0 0,3634 BF - 117,5 14,5 17,5 0,1361 BFL ,5 11,0 0,0419 BFL ,5 18,5 0,1590 BFN ,5 11,5 0,0511 BFL ,5 19,5 0,1844 BFN ,0 11,5 0,0603 BFL ,5 20,5 0,2098 BFN - 52,5 10,5 12,5 0,0718 BFL ,5 21,5 0,2352 BFN ,0 13,0 0,0834 BFL ,5 21,5 0,2403 BFN ,5 13,5 0,0972 BFL ,5 22,5 0,2606 BFN ,0 13,5 0,1064 BFL ,0 23,0 0,2758 BF - 97,5 12,5 14,0 0,1133 BFL ,5 23,5 0,2860 BF - 117,5 13,5 15,0 0,1318 BFL ,5 24,5 0,3114 BF ,5 16,0 0,1525 BFL ,5 24,5 0,3165 BF ,5 18,5 0,1626 BFN ,5 25,5 0,3368 BF ,5 19,5 0,1850 BFN ,5 26,5 0,3622 BF ,0 20,0 0,2074 BFN ,5 13,5 0,0400 BFL ,5 20,5 0,2119 BFN ,0 14,0 0,0510 BFL ,0 21,0 0,2298 BFN ,0 14,0 0,0619 BFL ,0 22,0 0,2433 BFN - 52,5 12,0 15,0 0,0756 BFL ,0 22,0 0,2522 BF ,5 15,5 0,0893 BFL ,0 23,0 0,2746 BF ,0 16,0 0,1058 BFL ,5 23,5 0,2791 BF ,5 16,5 0,1167 BFL 24

26 - 97,5 14,0 17,0 0,1249 BFL ,5 27,5 0,3965 BF - 117,5 15,0 18,0 0,1469 BFL ,5 14,5 0,0473 BFL ,0 19,0 0,1715 BFN ,0 15,0 0,0603 BFL ,0 20,0 0,1989 BFN ,5 15,5 0,0732 BFL ,0 21,0 0,2263 BFN - 52,5 13,0 16,0 0,0894 BFL ,0 22,0 0,2537 BFN ,5 16,5 0,1056 BFL ,5 22,5 0,2592 BFN ,5 17,5 0,1251 BFL ,5 23,5 0,2811 BF ,0 18,0 0,1380 BFL ,0 24,0 0,2976 BF - 97,5 15,5 18,5 0,1477 BFL ,5 24,5 0,3085 BF - 117,5 16,5 19,5 0,1737 BFN ,5 25,5 0,3359 BF ,5 20,5 0,2028 BFN ,5 25,5 0,3414 BF ,0 22,0 0,2352 BFN ,5 26,5 0,3633 BF ,5 23,5 0,2676 BFN ,5 27,5 0,3907 BF ,0 26,5 0,3000 BF ,5 13,5 0,0422 BFL ,5 27,0 0,3065 BF ,0 14,0 0,0538 BFL ,5 28,0 0,3324 BF ,5 14,5 0,0653 BFL ,5 29,0 0,3519 BF - 52,5 12,0 15,0 0,0798 BFL ,0 29,5 0,3648 BF ,0 16,0 0,0942 BFL ,5 31,0 0,3972 BF ,5 16,5 0,1116 BFL ,0 31,5 0,4037 BF ,0 17,0 0,1231 BFL ,5 15,5 0,0480 BFL - 97,5 14,0 17,0 0,1318 BFL ,0 16,0 0,0612 BFL - 117,5 15,5 18,5 0,1549 BFL ,5 15,5 0,0744 BFL ,5 19,5 0,1809 BFN - 52,5 13,0 16,0 0,0908 BFL ,5 20,5 0,2098 BFN ,0 17,0 0,1073 BFL ,5 21,5 0,2387 BFN ,5 17,5 0,1270 BFL ,0 23,0 0,2676 BFN ,0 18,0 0,1402 BFL ,0 23,0 0,2734 BFN - 97,5 15,5 18,5 0,1500 BFL ,0 24,0 0,2965 BF - 117,5 17,0 20,0 0,1763 BFN ,5 24,5 0,3139 BF ,0 21,0 0,2060 BFN ,0 25,0 0,3254 BF ,0 22,0 0,2389 BFN ,5 26,5 0,3543 BF ,0 23,0 0,2718 BFN ,5 26,5 0,3601 BF ,5 24,5 0,3047 BF ,0 27,0 0,3832 BF ,5 24,5 0,3112 BF ,0 14,0 0,0437 BFL ,5 25,5 0,3376 BF ,5 14,5 0,0556 BFL ,5 26,5 0,3573 BF ,0 15,0 0,0676 BFL ,5 26,5 0,3705 BF - 52,5 12,5 15,5 0,0825 BFL ,0 28,0 0,4034 BF ,0 16,0 0,0975 BFL ,0 15,0 0,0510 BFL ,0 17,0 0,1154 BFL ,5 15,5 0,0649 BFL ,0 17,0 0,1274 BFL ,0 16,0 0,0789 BFL - 97,5 14,5 17,5 0,1363 BFL - 52,5 13,5 16,5 0,0963 BFL - 117,5 16,0 19,0 0,1603 BFL ,5 17,5 0,1138 BFL ,0 20,0 0,1872 BFN ,0 18,0 0,1347 BFL ,0 21,0 0,2171 BFN ,5 18,5 0,1487 BFL ,0 22,0 0,2470 BFN - 97,5 16,0 19,0 0,1591 BFL ,0 23,0 0,2769 BFN - 117,5 17,5 20,5 0,1871 BFN ,5 23,5 0,2829 BF ,5 21,5 0,2185 BFN ,5 24,5 0,3068 BF ,5 22,5 0,2534 BFN ,0 25,0 0,3247 BF ,0 24,0 0,2883 BFN ,5 25,5 0,3367 BF ,0 25,0 0,3232 BF ,5 26,5 0,3666 BF ,5 25,5 0,3302 BF ,0 27,0 0,3726 BF ,5 26,5 0,3581 BF 25

27 ,0 27,0 0,3790 BF ,5 19,5 0,1382 BFL ,5 27,5 0,3930 BF ,0 20,0 0,1637 BFL ,5 15,5 0,0546 BFL ,5 20,5 0,1806 BFL ,0 16,0 0,0696 BFL - 97,5 18,0 21,0 0,1933 BFN ,5 16,5 0,0845 BFL - 117,5 19,5 22,5 0,2273 BFN - 52,5 14,5 17,5 0,1032 BFL ,0 24,0 0,2654 BFN ,0 18,0 0,1219 BFL ,5 25,5 0,3078 BFN ,0 19,0 0,1444 BFL ,5 26,5 0,3502 BF ,5 19,5 0,1593 BFL ,0 28,0 0,3926 BF - 97,5 16,5 19,5 0,1705 BFL ,0 18,0 0,0692 BFL - 117,5 18,0 21,0 0,2005 BFN ,5 18,5 0,0882 BFL ,5 22,5 0,2341 BFN ,0 19,0 0,1071 BFL ,5 23,5 0,2715 BFN - 52,5 17,0 20,0 0,1308 BFL ,0 25,0 0,3089 BFN ,5 20,5 0,1545 BFL ,0 26,0 0,3463 BF ,5 21,5 0,1830 BFL ,5 26,5 0,3538 BF ,0 22,0 0,2019 BFN ,5 27,5 0,3837 BF - 97,5 19,5 22,5 0,2161 BFN ,5 16,5 0,0619 BFL - 117,5 21,0 24,0 0,2541 BFN ,0 17,0 0,0789 BFL ,5 25,5 0,2967 BFN ,0 18,0 0,0958 BFL ,0 27,0 0,3441 BFN - 52,5 15,5 18,5 0,1170 BFL ,5 28,5 0,3915 BF Klapky kruhové - rozměry a hmotnosti ,6 7,2 0,0132 BFL ,7 8,3 0,0176 BFL ,7 9,3 0,0227 BFL - 12,5-8,2 9,8 0,0299 BFL - 25,0-8,7 10,3 0,0380 BFL - 40,0-9,6 11,2 0,0492 BFL - 57,5 7,5 10,6 12,2 0,0639 BFL - 77,5 27,5 12,6 14,2 0,0831 BFL - 100,0 50,0 14,5 17,5 0,1078 BFL - 125,0 75,0 16,4 19,4 0,1389 BFN - 150,0 100,0 19,4 22,4 0,1739 BFN - 180,0 130,0 22,3 25,3 0,2211 BFN ,0 165,0 26,2 29,2 0,2833 BF 26

28 Přesahy klapek Na straně ovládání "a" Tab Na straně bez ovládání "c" Tab Na straně ovládání "a" Tab Na straně bez ovládání "c" Tab Na straně bez ovládání "f" Tab U provedení.60 (s napájecím a komunikačním zařízením BKN) se k hmotnosti klapky se servopohonem (z tabulky Tab a Tab ) přičte hmotnost BKN 0,5 kg. Čtyřhranné klapky lze dodat dle požadavku odběratele ve všech mezirozměrech uvedené řady. Příruby čtyřhranných klapek o šířce 30 mm jsou v rozích opatřeny oválnými otvory (Obr. 39). Připojovací rozměry přírub kruhových klapek jsou dle EN V případě montáže klapek do SPIRO potrubí jsou kruhové klapky dodávány bez přírub pro možnost připojení vnějšími spojkami (nutno uvést v objednávce). Délka klapky pro SPIRO potrubí je 475 mm (Obr. 40). 27

29 Požární klapky jsou vhodné pro zabudování v libovolné poloze ve svislých a vodorovných průchodech požárně dělících konstrukcí. Prostupy pro montáž klapek musí být provedeny tak, aby bylo zcela vyloučeno přenášení všech zatížení od požárně dělících konstrukcí na těleso klapky. Navazující vzduchotechnické potrubí musí být zavěšeno nebo podepřeno tak, aby bylo zcela vyloučeno přenášení zatížení od navazujícího potrubí na příruby klapky. Mezera mezi osazenou klapkou a stavební konstrukcí musí být dokonale vyplněna schváleným materiálem v celém jejím objemu. Pro zajištění potřebného prostoru pro přístup k ovládacímu zařízení je doporučeno, aby ostatní předměty byly od ovládacích částí klapky vzdálené minimálně 350 mm. Přístupný musí být alespoň jeden revizní otvor. Klapka musí být zabudována tak, aby list klapky (v uzavřené poloze) byl umístěn v požárně dělící konstrukci - označeno samolepkami min. a max. HRANA ZAZDĚNÍ na tělese klapky. Není-li toto řešení možné, musí být potrubí mezi požárně dělící konstrukcí a listem klapky chráněné dle certifikovaného způsobu zabudování viz. kapitola 6 Přehled způsobů zabudování. Do doby zazdění a provedení omítky je nutné zakrytím chránit ovládací mechanismus před poškozením a znečištěním. Těleso klapky se nesmí při zazdívání deformovat. Po zabudování klapky nesmí list klapky při otevírání, resp. zavírání drhnout o těleso klapky. Vzdálenost mezi požární klapkou a konstrukcí (stěnou, stropem) musí být minimálně 75mm. Jestliže mají být zabudovány dvě nebo více klapek v jedné požárně dělící konstrukci, musí být vzdálenost mezi sousedními klapkami minimálně 200 mm dle EN odstavec Přípustné vyjímky jsou uvedeny v kapitole 6 Přehled způsobů zabudování. 28

30 MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MINIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE MAXIMÁLNÍ HRANA ZAZDĚNÍ-DOIZOLACE POZOR! LIST KLAPKY MUSÍ BÝT UVNITŘ KONSTRUKCE-IZOLACE Po dobu zabudování je nutné zakrytím chránit ovládací mechanismus před poškozením a znečištěním. Těleso klapky se nesmí při instalaci deformovat. Během montáže musí být list klapky v poloze "ZAVŘENO". Po zabudování klapky nesmí list klapky při otevírání, resp. zavírání drhnout o těleso klapky. 29

31 Doporučené stavební otvory 30

32 Příklady zabudování požárních klapek Požární klapku je možné zabudovat do tuhé stěnové konstrukce zhotovené např. z obyčejného betonu/zdiva, pórobetonu s min. tloušťkou 100 mm, do tuhé stropní konstrukce zhotovené např. z obyčejného betonu s min. tloušťkou 110 mm nebo pórobetonu s min. tloušťkou 125 mm. Požární klapku je možné zabudovat do lehké sádrokartonové stěnové konstrukce odolnosti EI 120 nebo EI 90. V případě zabudování čtyřhranných klapek mimo stěnovou konstrukci je nutné použít vyztužovací rám VRM-III. Způsoby zabudování požárních klapek PKTM III a jejich požární odolnost Tab Mokré Sádra nebo malta 45 Mokré, baterie Sádra nebo malta 46 Mokré, zabudování u stěny, stropu Suché Suché Sádra nebo malta a minerální vata 47, 48 Instalační rám a minerální vata 49 Požární ucpávka se stěrkou a kalciumsilikátovými obložkami 50 Požární ucpávka se stěrkou 56 Instalační rám E1, E2, R1, R2, R3, R4 51 Weichschott 52 Baterie instalační rám 53 Požární pěna 101 Instalační rám E4, R5 51 Doizolace minerální vlnou 54, 104 Instalační rám E6, R6 a doizolace kalciumsilikátovými deskami Mokré Doizolace minerální vlnou 103 Mokré Sádra nebo malta 57 Mokré, baterie Sádra nebo malta 58 Suché Mokré Požární ucpávka se stěrkou a kalciumsilikátovými obložkami Požární ucpávka se stěrkou 67 Instalační rám E1, E2, R1, R2, R3, R4 60 Weichschott 61 Baterie instalační rám 62 Beton 64 Beton a instalační rám E4, R5 65 Doizolace minerální vlnou 63 Instalační rám E6, R6 a doizolace kalciumsilikátovými deskami Suché Instalační rám E4, R

33 Mokré Sádra nebo malta 68 Mokré, baterie Sádra nebo malta 69 Mokré, zabudování u stěny, stropu Instalační rám 72 Suché, baterie Instalační rám E1 76 Mokré, zabudování u stěny, stropu Suché Sádra nebo malta a minerální vlna 70, 71 Požární ucpávka se stěrkou a kalciumsilikátovými obložkami 73 Požární ucpávka se stěrkou 78 Instalační rám E1, E3, R1, R2, R3, R4 74 Weichschott 75 Baterie instalační rám 76 Požární pěna 102 Suché Doizolace minerální vlnou 77, 106 Mokré Doizolace minerální vlnou 105 Suché Instalační rám E5, R7 79 Mokré Sádra nebo malta 97, 99 Suché Instalační rám E1, R1 98,

34 50* * Po celém obvodu 40 1 Požární klapka PKTM III 2 Tuhá stěnová konstrukce 3 Sádra nebo malta 4 Potrubí 33

35 94 Mezera 67 mm mezi klapkami může být alternativně vyplněna 3 minerální kamennou vlnou o objemové hmotnosti 140 kg/m. Minerální vlna nalepena na tělesa klapek pomocí požární stěrky Mezera 67 mm mezi klapkami může být alternativně vyplněna 3 minerální kamennou vlnou o objemové hmotnosti 140 kg/m. Minerální vlna nalepena na tělesa klapek pomocí požární stěrky Požární klapka PKTM III 2 Tuhá stěnová konstrukce 3 Sádra nebo malta Požární klapka PKTM III-C - Stavební otvor pro každou požární klapku má minimální rozměry a x b = (A+100) x (2xB +100) mm popř. (2xA+100) x (B +100) Požární klapka PKTM III-K - Stavební otvor pro každou požární klapku má minimální rozměry D+80 mm (popř. D+160 mm pro klapky s přírubami) Prostup je utěsněn maltou Požární klapka PKTM III-C - vzdálenost mezi klapkami je 60 mm Požární klapka PKTM III-K - vzdálenost mezi klapkami je 70 mm Osa listu klapky musí být v vodorovné poloze Do baterie je možno umístit až 4 klapky symetricky 34

36 H+100 B+100 ()+20 D až 50 D až 50 D-20 D+100 ()+50 1 Požární klapka PKTM III 2 Sádra nebo malta 3 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 3 Prostup je utěsněn maltou nebo maltou a minerální vlnou Minerální vlna v ucpávce je přilepena ke stěnové konstrukci i na těleso klapky Tloušťka minerální vlny = tloušťka stěnové konstrukce + 20 mm popř. 50 mm Osa listu klapky musí být v vodorovné poloze Zabudování je platné i pro stropní konstrukce 35

37 10 až až 50 D+100 D D+152 2xD D Rozměry Počet X1 Počet Y Počet Z1 D < D < D Dle potřeby se použijí odpovídající otvory a množství vrutů Dle potřeby se použijí odpovídající otvory a množství vrutů 1 Požární klapka PKTM III 2 Požární klapka PKTM III s instalačním rámem R1, R2 3 Sádra nebo malta 4 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 5 Držák 6 Držák L 3 Plocha mezi tělesem klapky a instalačním rámem a mezi instalačním rámem a konstrukcí je vyplněna lepidlem PROMAT K84. Minerální vlna v ucpávce je přilepena ke stěnové konstrukci i na instalační rám požární stěrkou Osa listu klapky musí být v vodorovné poloze Zabudování je platné i pro stropní konstrukce 36

38 50 10 D Dle potřeby se použijí odpovídající otvory a množství vrutů Upevnění pomocí ocelových kotev Upevnění pomocí závitových tyčí Rozměry Počet X Počet Y D < D < D Požární klapka PKTM III s instalačním rámem R3, R4 2 Požární klapka PKTM III s instalačním rámem R5 3 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 4 Držák 5 Upevnění pomocí závitových tyčí nebo pomocí ocelových kotev 3 Minerální vlna v ucpávce je přilepena ke stěnové konstrukci i na instalační rám požární stěrkou Osa listu klapky musí být v vodorovné poloze Zabudování je platné i pro stropní konstrukce 37

39 50* 50* * Po celém obvodu Vrut (min. 4x50) Vrut (min. 4x50) Vruty popř. šrouby musí být pevně fixovány ve stěnové/stropní konstrukci. (V případě nutnosti použijte ocelové kotvy) Požární klapka PKTM III 2 Tuhá stěnová konstrukce 3 3 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 4 Požární ochranná stěrka tl. 1 mm 5 Obložka z cementovápenné desky tl. 15 mm o objemové 3 hmotnosti 870 kg/m 6 Potrubí Příklad použitých materiálů**: 3 - Promapyr, Rockwool Steprock HD 4 - Promastop - P, K 5 - Promatect - H ** Materiály požární desky a požárního nátěru je možné nahradit obdobným schváleným systémem s odpovídajícími vlastnostmi. 38

40 1 Požární klapka PKTM III 2 Instalační rám 3 Tuhá stěnová konstrukce Detaily zabudování v kapitole 7 39

41 B+60 až 800 max A+60 až 800 max D+60 až 800 max Požární klapka PKTM III 2 Tuhá stěnová konstrukce 3 Požární deska 4 Požární nátěr tl. 1 mm 5 Potrubí D+60 až 800 max Příklad použitých materiálů*: 3 - Hilti CP673 PF 4 - Hilti CP673 * Materiály požární desky a požárního nátěru je možné nahradit obdobným schváleným systémem s odpovídajícími vlastnostmi. 40

42 A = max mm Dle potřeby se použijí odpovídající otvory a množství vrutů 1 Požární klapka PKTM III s instalačním rámem E1, R1 2 Tuhá stěnová konstrukce 3 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 4 Spojení přírub Požární klapka PKTM III-C - Stavební otvor rozměry a x b = (2x(A + 85 mm) + 20 mm) x (B + 85 mm) popř. a x b = (A + 85 mm) x (2x(B + 85 mm) + 20 mm) Požární klapka PKTM III-C - Stavební otvor rozměry a x b = (2x(D mm) + 20 mm) x (D mm) popř. a x b = (D mm) x (2x(D mm) + 20 mm) Plocha mezi instalačním rámem a konstrukcí je vyplněna lepidlem PROMAT K84. Požární klapka PKTM III-C - vzdálenost mezi klapkami je 104 mm Požární klapka PKTM III-K - vzdálenost mezi klapkami je 160 mm Osa listu klapky musí být v vodorovné poloze Do baterie je možno umístit až 4 klapky symetricky Rozměry Počet ZB1 Počet ZH1 A1,B1,D < A1,B1,D < A1,D < A1,D < A

43 * 50* * Po celém obvodu Vrut (min. 4x50) volitelné*** 400 Vruty popř. šrouby musí být pevně fixovány ve stěnové/stropní konstrukci. (V případě nutnosti použijte ocelové kotvy) Požární klapka PKTM III 2 Tuhá stěnová konstrukce 3 3 Minerální kamenná vlna o objemové hmotnosti 140 kg/m 4 Požární ochranná stěrka tl. 1 mm 5 Obložka z cementovápenné desky tl. 15 mm o objemové 3 hmotnosti 870 kg/m 6 Kamenná vlna pojená organickou pryskyřicí obsahující netoxickou kamennou drť jako chladivo, s požární odolností EIS 90, min. 3 objemová hmotnost 300 kg/m,tl. 60 mm 7 Kamenná vlna s jednostranně našitým drátěným pletivem, 3 objemová hmotnost 105 kg/m, tl. 180 mm (např. 3x60 mm) 8 Kamenná vlna s jednostranně našitým drátěným pletivem, 3 objemová hmotnost 105 kg/m, tl. 60 mm 9 Ocelová plechová výztuha U25x40x25 umístěná mezi vrstvami kamenné vlny 10 VRM-III**** 11 Potrubí Příklad použitých materiálů**: 3 - Promapyr, Rockwool Steprock HD 4 - Promastop - P, K 5 - Promatect - H 6 - Rockwool Conlit Ductrock EIS 90, Dicke 60 mm 7 - Rockwool Wired Mat 105 Dicke 3x60 mm 8 - Rockwool Wired Mat 105 Dicke 60 mm Detaily montáže doizolace v kapitole volitelné*** Vrut (min. 4x50) Vruty popř. šrouby musí být pevně fixovány ve stěnové/stropní konstrukci. (V případě nutnosti použijte ocelové kotvy). ** Materiály pro ucpávku, stěrku, obložky a izolační materiály je možné nahradit obdobným schváleným systémem s odpovídajícími vlastnostmi. *** závisí na vzdálenosti klapky od konstrukce **** Pro způsoby zabudování mimo požárně dělící konstrukci je nutné použít vyztužovací rám VRM-III viz Obr.80 Montáž - výztuha U25x40x25 viz Obr.81 42

44 50* * Po celém obvodu 50 1 Požární klapka PKTM III 2 Instalační rám 3 Tuhá stěnová konstrukce 4 Cementovápenná deska 5 Potrubí Detaily zabudování v kapitole 7 43

45 LEGENDA: 1 Klapka 2 Tuhá stěnová konstrukce 3 Minerální kamenná vlna o min. objemové hmotnosti kg/m 4 Požární ochranná stěrka tl. 1 mm Příklad použitých materiálů*: 3 - Promapyr, Rockwool Steprock HD 4 - Promastop - P, K * Materiály pro ucpávku a stěrku je možné nahradit obdobným schváleným systémem s odpovídajícími vlastnostmi např. od firem Hilti, Knauf apod. 44

46 150* 50** ** Po celém obvodu 150* 40 * min Beton/ min Pórobeton 1 Požární klapka PKTM III 2 Tuhá stropní konstrukce 3 Sádra nebo malta 4 Potrubí 45

47 Mezera 67 mm mezi klapkami může být alternativně vyplněna 3 minerální kamennou vlnou o objemové hmotnosti 140 kg/m. Minerální vlna nalepena na tělesa klapek pomocí požární stěrky ** * 150* 94 Mezera 67 mm mezi klapkami může být alternativně vyplněna 3 minerální kamennou vlnou o objemové hmotnosti 140 kg/m. Minerální vlna nalepena na tělesa klapek pomocí požární stěrky. 50** * 150* * min Beton/ min Pórobeton ** Po celém obvodu 1 Požární klapka PKTM III 2 Tuhá stropní konstrukce 3 Sádra nebo malta Požární klapka PKTM III-C - Stavební otvor pro každou požární klapku má minimální rozměry = (A+100) x (2xB +100) mm popř. (2xA+100) x (B +100) Požární klapka PKTM III-K - Stavební otvor pro každou požární klapku má minimální rozměry D+80 mm (popř. D+160 mm pro klapky s přírubami) Prostup je utěsněn maltou Požární klapka PKTM III-C - vzdálenost mezi klapkami je 60 mm Požární klapka PKTM III-K - vzdálenost mezi klapkami je 70 mm Osa listu klapky musí být v vodorovné poloze Do baterie je možno umístit až 4 klapky symetricky 46
