TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 24mm

Transkript

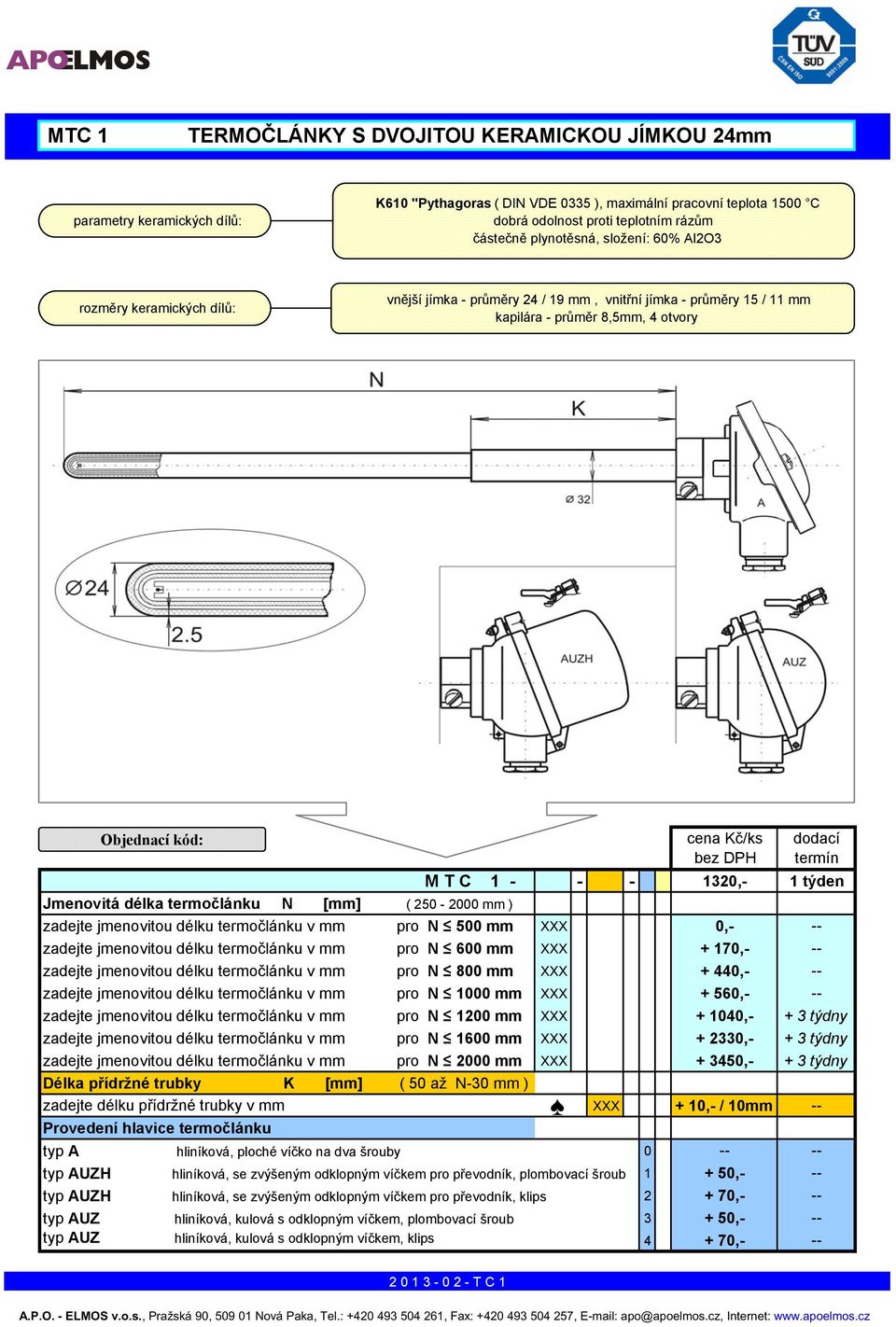

1 MTC 1 TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 24mm parametry keramických dílů: K610 "Pythagoras ( DIN VDE 0335 ), maximální pracovní teplota 1500 C dobrá odolnost proti teplotním rázům částečně plynotěsná, složení: 60% Al2O3 rozměry keramických dílů: vnější jímka - průměry 24 / 19 mm, vnitřní jímka - průměry 15 / 11 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 600 mm XXX + 170,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX + 440,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX + 560,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX ,- + 3 týdny zadejte jmenovitou délku termočlánku v mm pro N 1600 mm XXX ,- + 3 týdny zadejte jmenovitou délku termočlánku v mm pro N 2000 mm XXX ,- + 3 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 1

2 MTC 1 TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 24mm Objednací kód - pokračování: M T C týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000mm.. přídržná trubka K = 400mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC DTC1 upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC C-1-ND T C 1

3 MTC 1C parametry keramických dílů: C530 "Silimantin" ( DIN VDE 0335 ) vnější jímka, max. pracovní teplota 1600 C, velmi dobrá odolnost proti teplotním rázům, částečně plynotěsná, složení 73-75% Al2O3. K610 "Pythagoras" ( DIN VDE 0335 ) vnitřní jímka a kapilára, maximální pracovní teplota 1500 C, dobrá odolnost proti teplotním rázům, částečně plynotěsná, složení: 60% Al2O3 rozměry keramických dílů: vnější jímka - průměry 26 / 18 mm, vnitřní jímka - průměry 15 / 11 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C 1 C ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX + 450,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX + 580,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX + 750,- + 2 týdny zadejte jmenovitou délku termočlánku v mm pro N 1600 mm XXX ,- + 2 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 1 C

4 MTC 1C Objednací kód - pokračování: M T C 1 C týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC1C Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000 mm.. přídržná trubka K = 400 mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC1C DTC1C upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC1C C-1C-ND T C 1 C

5 MTC 1L Keramika LUNIT 20 vnější jímka, dobrá odolnost proti teplotním rázům, porézní. parametry keramických dílů: Keramika LUNIT 73 vnitřní trubice a kapilára, dobrá odolnost proti teplotním rázům, porézní. Maximální pracovní teplota snímače 1500 C ( krátkodobě ) rozměry keramických dílů: vnější jímka - průměry 26 / 18 mm, vnitřní jímka - průměry 15 / 11 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C 1 L ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX + 220,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX + 320,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX + 470,- + 2 týdny zadejte jmenovitou délku termočlánku v mm pro N 1600 mm XXX + 860,- + 2 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 1 L

6 MTC 1L Objednací kód - pokračování: M T C 1 L týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC1L Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000mm.. přídržná trubka K = 400mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC1L DTC1L upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC1L C-1L-ND T C 1 L
