TERMOČLÁNKY S KOVOVOU JÍMKOU

Transkript

1 MTC 7 TERMOČLÁNKY S KOVOVOU JÍMKOU charakteristika: jímka z nerezové oceli (17255), průměr 21,3 x 2 mm, maximální pracovní teplota až 1100 C osazení: termočlánkové páry s neizolovaných drátů průměru 3,0mm třída přesnosti 2 dle ČSN EN maximální pracovní teplota 1100 C pro "K", 750 C pro "J" izolace termočlánkových párů - keramické korálky z materiálu Luxal 203 Objednací kód: M T C ,- 8 dní Typ termočlánku termočlánek typ 'J', jednoduchý, izolovaný ,00 / 10mm -- termočlánek typ 'K', jednoduchý, izolovaný ,50 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný ,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný ,00 / 10mm -- Jmenovitá délka termočlánku N [mm] ( 250 až 2000mm ) zadejte délku termočlánku v mm XXXX viz tabulka výše -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klip , T C 7

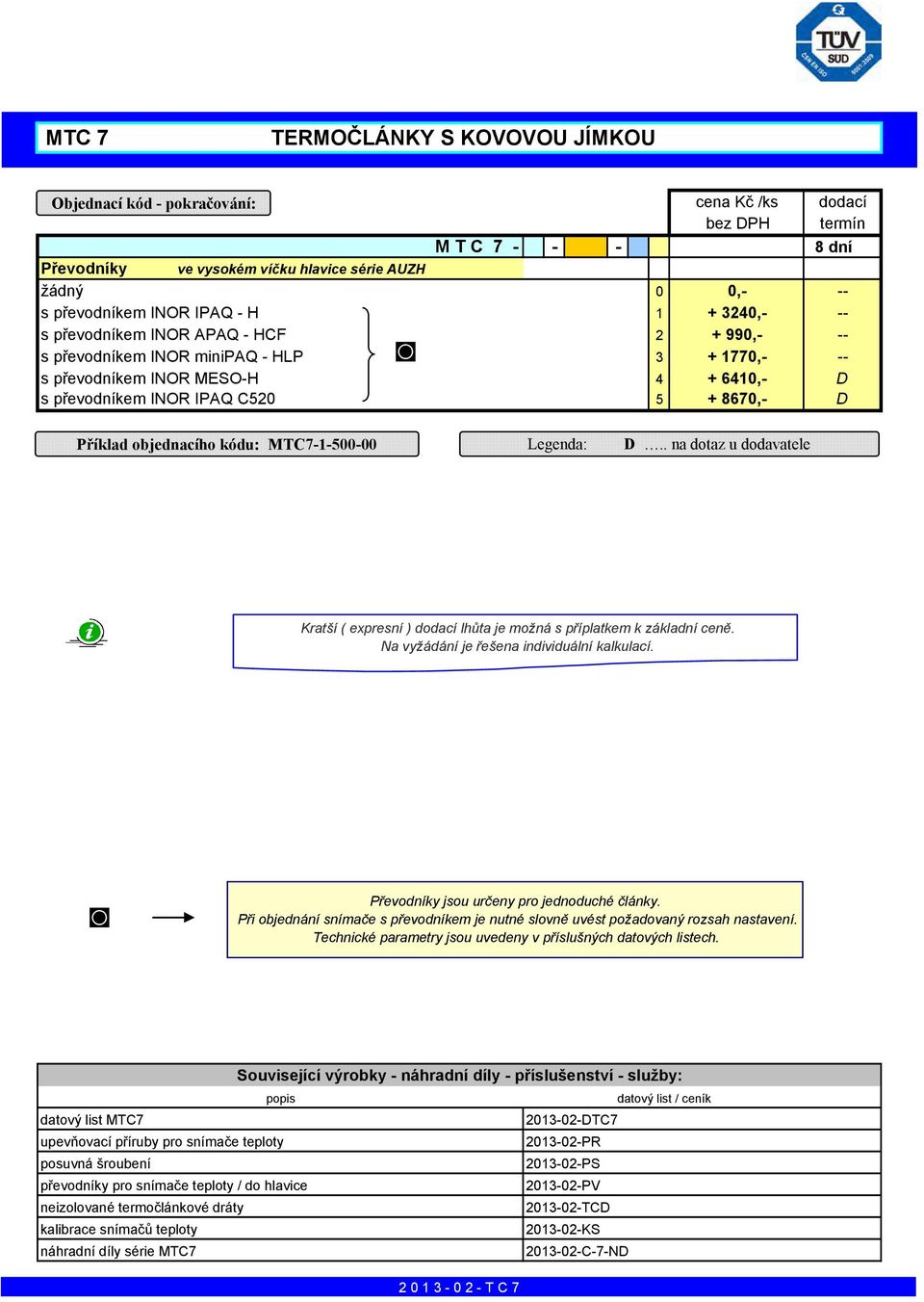

2 MTC 7 TERMOČLÁNKY S KOVOVOU JÍMKOU Objednací kód - pokračování: M T C dní Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC DTC7 upevňovací příruby pro snímače teploty PR posuvná šroubení převodníky pro snímače teploty / do hlavice PS PV neizolované termočlánkové dráty TCD kalibrace snímačů teploty KS náhradní díly série MTC C-7-ND T C 7

3 MTC 7C TERMOČLÁNKY S JÍMKOU Z KERAMIKY SiC charakteristika: keramická jímka z materiálu SiC 60, průměry 40/10 mm maximální teplota 1100 C osazení termočlánku: měřící vložka z plášťového termočlánku průměr 3,0mm měřící rozsah: 1200 C... pro typy "K" a "N" / 750 C... pro typy "J" a "L" plášť ( Inconel ) pro typy "K" a "N" a pro typy "J" a "L" přesnostní třída 2 nebo 1 dle ČSN EN ( DIN 43710) hlavice A/B dle DIN, krytí IP54, AL slitina, vývodka M20x1,5 Objednací kód: M T C 7 C ,- 14 dní Typ termočlánku termočlánek typ 'K', jednoduchý, izolovaný termočlánek typ 'J', jednoduchý, izolovaný termočlánek typ 'K', dvojitý, izolovaný ,- -- termočlánek typ 'J', dvojitý, izolovaný termočlánek typ 'N', jednoduchý, izolovaný ,- -- Třída přesnosti třída přesnosti třída přesnosti ,- D Jmenovitá délka termočlánku N [mm] ( 300 až 1000mm ) zadejte délku termočlánku N v mm XXXX + 3,0 / 10mm -- Vnitřní ochranná jímka + 160,- žádná přídavná vnitřní jímka, průměry 5 x 0,5mm, materiál ocel ,0 / 10mm T C 7 C

4 MTC 7C TERMOČLÁNKY S JÍMKOU Z KERAMIKY SiC Objednací kód - pokračování: M T C 7 C dní Provedení hlavice termočlánku typ AB hliníková, ploché víčko na dva šrouby typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, klips ,- -- Převodník ve hlavici termočlánku žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC7C Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC7C DTC7C měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC7C C-7C-ND T C 7 C

5 MTC 7U TERMOČLÁNKY ÚHLOVÉ S KOVOVOU JÍMKOU 21,3mm charakteristika: jímka z nerezové oceli ( , AISI 310S ) průměry 21,3 x 2 mm, maximální pracovní teplota 1100 C osazení termočlánku: měřící vložka z plášťového termočlánku průměr 4,5mm měřící rozsah: 1200 C... pro typy "K" a "N" / 750 C... pro typy "J" a "L" plášť ( Inconel 600 ) pro typy "K" a "N" a pro typy "J" a "L" přesnostní třída 2 nebo 1 dle ČSN EN ( DIN ) hlavice A/B dle DIN, AL slitina, vývodka M20x1,5 Objednací kód: M T C 7 U ,- 14 dní Typ termočlánku termočlánek typ 'K', jednoduchý, izolovaný ,- -- termočlánek typ 'J', jednoduchý, izolovaný 1 0,- -- termočlánek typ 'K', dvojitý, izolovaný ,- -- termočlánek typ 'J', dvojitý, izolovaný ,- -- termočlánek typ 'N', jednoduchý, izolovaný ,- -- Třída přesnosti třída přesnosti třída přesnosti ,- D Jmenovitá délka termočlánku N1 [mm] ( 200 až 1500mm ) zadejte délku termočlánku N1 v mm XXXX + 9,5 / 10mm -- Jmenovitá délka termočlánku N2 [mm] ( 200 až 1500mm ) zadejte délku termočlánku N2 v mm XXXX + 9,5 / 10mm T C 7 U

6 MTC 7U TERMOČLÁNKY ÚHLOVÉ S KOVOVOU JÍMKOU 21,3mm Objednací kód - pokračování: M T C 7 U dní Provedení hlavice termočlánku typ AB hliníková, ploché víčko na dva šrouby typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, klips ,- -- Převodník ve hlavici termočlánku žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC7U Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC7U DTC7U měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P upevňovací příruby pro snímače teploty PR posuvná šroubení převodníky pro snímače teploty / do hlavice PS PV kalibrace snímačů teploty KS náhradní díly série MTC7U C-7U-ND T C 7 U

7 MTC 7UC TERMOČLÁNKY ÚHLOVÉ S JÍMKOU Z KERAMIKY SiC charakteristika: jímka v ose hlavice z nerezové oceli ( , AISI 310S ) průměry 21,3 x 2 mm, maximální pracovní teplota 1100 C volitelná vnitřní ochranná jímka pro úsek N2 - materiál (1.4541) keramická jímka SiC 60, průměry 40/10 mm osazení termočlánku: měřící vložka z plášťového termočlánku průměr 3,0mm měřící rozsah: 1200 C... pro typy "K" a "N" / 750 C... pro typy "J" a "L" plášť ( Inconel ) pro typy "K" a "N" a pro typy "J" a "L" přesnostní třída 2 nebo 1 dle ČSN EN ( DIN ) hlavice A/B dle DIN, AL slitina, vývodka M20x1,5 Objednací kód: M T C 7 U C ,- 14 dní Typ termočlánku termočlánek typ 'K', jednoduchý, izolovaný termočlánek typ 'J', jednoduchý, izolovaný termočlánek typ 'K', dvojitý, izolovaný ,- -- termočlánek typ 'J', dvojitý, izolovaný termočlánek typ 'N', jednoduchý, izolovaný ,- -- Třída přesnosti třída přesnosti třída přesnosti ,- D Jmenovitá délka termočlánku N1 [mm] ( 200 až 1500mm ) zadejte délku termočlánku N1 v mm XXXX + 9,5 / 10mm -- Jmenovitá délka termočlánku N2 [mm] ( 300 až 1000mm ) zadejte délku termočlánku N2 v mm XXXX + 3,0 / 10mm T C 7 U C

8 MTC 7UC TERMOČLÁNKY ÚHLOVÉ S JÍMKOU Z KERAMIKY SiC Objednací kód - pokračování: M T C 7 U C dní Vnitřní ochranná jímka pro N ,- žádná přídavná jímka v úseku N2, průměry 5 x 0,5mm, materiál ocel ,0 / 10mm -- Provedení hlavice termočlánku typ AB hliníková, ploché víčko na dva šrouby typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, klips ,- -- Převodník ve hlavici termočlánku žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP s převodníkem INOR MESO-H s převodníkem INOR IPAQ C , ,- D ,- D Příklad objednacího kódu: MTC 7UC Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC7UC DTC7UC měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC7UC C-7UC-ND T C 7 U C

9 MTC 7V TERMOČLÁNKY S KOVOVOU JÍMKOU A MĚŘÍCÍ VLOŽKOU charakteristika: jímka z nerezové oceli (17255), průměry 21,3 x 2 mm, maximální pracovní teplota až 1100 C osazení termočlánku: měřící vložka z plášťového termočlánku průměr 6,0 nebo 4,5 mm měřící rozsah: 1200 C... pro typy "K" a "N" / 750 C... pro typy "J" a "L" termočlánek "J", "K"nebo "N", plášť Inconel 600 ("K", "N") a ( ) ("J"), třída přesnosti 2 nebo 1 Objednací kód: M T C 7 V ,- 14 dní Typ termočlánku s měřící vložkou o průměru 6,0mm termočlánek typ 'K', jednoduchý, izolovaný ,00 / 10mm -- termočlánek typ 'J', jednoduchý, izolovaný ,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný ,00 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný ,00 / 10mm -- termočlánek typ 'N', jednoduchý, izolovaný ,00 / 10mm D s měřící vložkou o průměru 4,5mm termočlánek typ 'K', jednoduchý, izolovaný ,00 / 10mm -- termočlánek typ 'J', jednoduchý, izolovaný 6 + 9,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný ,50 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný ,50 / 10mm -- termočlánek typ 'N', jednoduchý, izolovaný ,00 / 10mm D Třída přesnosti třída přesnosti třída přesnosti ,- D T C 7 V

10 MTC 7V TERMOČLÁNKY S KOVOVOU JÍMKOU A MĚŘÍCÍ VLOŽKOU Objednací kód - pokračování: Jmenovitá délka termočlánku N [mm] ( 250 až 2000mm ) M T C 7 V dní zadejte délku termočlánku v mm XXXX viz tabulka výše -- Provedení hlavice termočlánku typ AB hliníková, ploché víčko na dva šrouby typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ ABUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ ABUZ hliníková, kulová s odklopným víčkem, klips ,- -- Převodníky žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP s převodníkem INOR MESO-H s převodníkem INOR IPAQ C , ,- D ,- D Příklad objednacího kódu: MTC7V Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC7V DTC7V měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P upevňovací příruby pro snímače teploty PR posuvná šroubení převodníky pro snímače teploty / do hlavice PS PV kalibrace snímačů teploty KS náhradní díly série MTC7V C-7V-ND T C 7 V
