DVBT 530 PVR NÁVOD K POUŽITÍ. Přijímač digitálního vysílání s HDD

Transkript

1 DVBT 530 PVR NÁVOD K POUŽITÍ Přijímač digitálního vysílání s HDD

2 Obsah FUNKCE 5 DÁLKOVÝ OVLADAČ 6 ZAČÍNÁME 6 ČELNÍ A ZADNÍ PANEL 7 DÁLKOVÝ OVLADAČ A FUNKCE 9 POUŽÍVÁNÍ OVLÁDACÍCH PRVKŮ NA ČELNÍM PANELU 9 ROZHRANÍ MENU 10 PRVNÍ INSTALACE 10 HLAVNÍ MENU 11 SEZNAM KANÁLŮ NAVIGOVÁNÍ V SEZNAMU KANÁLŮ PŘESUN KANÁLŮ (VOLITELNÉ) VYMAZÁNÍ KANÁLU EDITACE KANÁLŮ ZAMKNUTÍ KANÁLŮ NASTAVENÍ SEZNAMU OBLÍBENÝCH PROGRAMOVÝ PRŮVODCE (7-DENNÍ EPG) ČASOVAČE KNIHOVNA NAHRÁVEK MOŽNOSTI PŘEHRÁVÁNÍ PŘEHRÁVÁNÍ OD ZAČÁTKU OBNOVENÍ PŘEHRÁVÁNÍ SE STEJNÉHO MÍSTA PŘEHRÁVÁNÍ OD ZADANÉHO BODU SPRÁVA KAPITOL VYTVOŘENÍ ARCHÍVU (SPRÁVA ARCHÍVU) MOŽNOSTI KAPITOLY VYTVOŘENÍ NOVÉ ZNAČKY KAPITOLY VPŘED NA NÁSLEDUJÍCÍ KAPITOLU ZPĚT NA ZAČÁTEK KAPITOLY ZPĚT NA PŘEDCHOZÍ KAPITOLU NASTAVENÍ NAHRÁVKY DŘÍVĚJŠÍ SPUŠTĚNÍ POZDĚJŠÍ UKONČENÍ MAXIMÁLNÍ ČASOVÝ POSUN AUTOMATICKÉ MAZÁNÍ FORMÁTOVÁNÍ DISKU INFORMACE O PEVNÉM DISKU KONFIGURACE TYP TV VÝSTUP TV VÝSTUP VIDEOREKORDÉRU AC3 AUDIO REŽIM OBLÍBENÝCH KANÁLŮ SEZNAM KANÁLŮ 18 CZ - 2

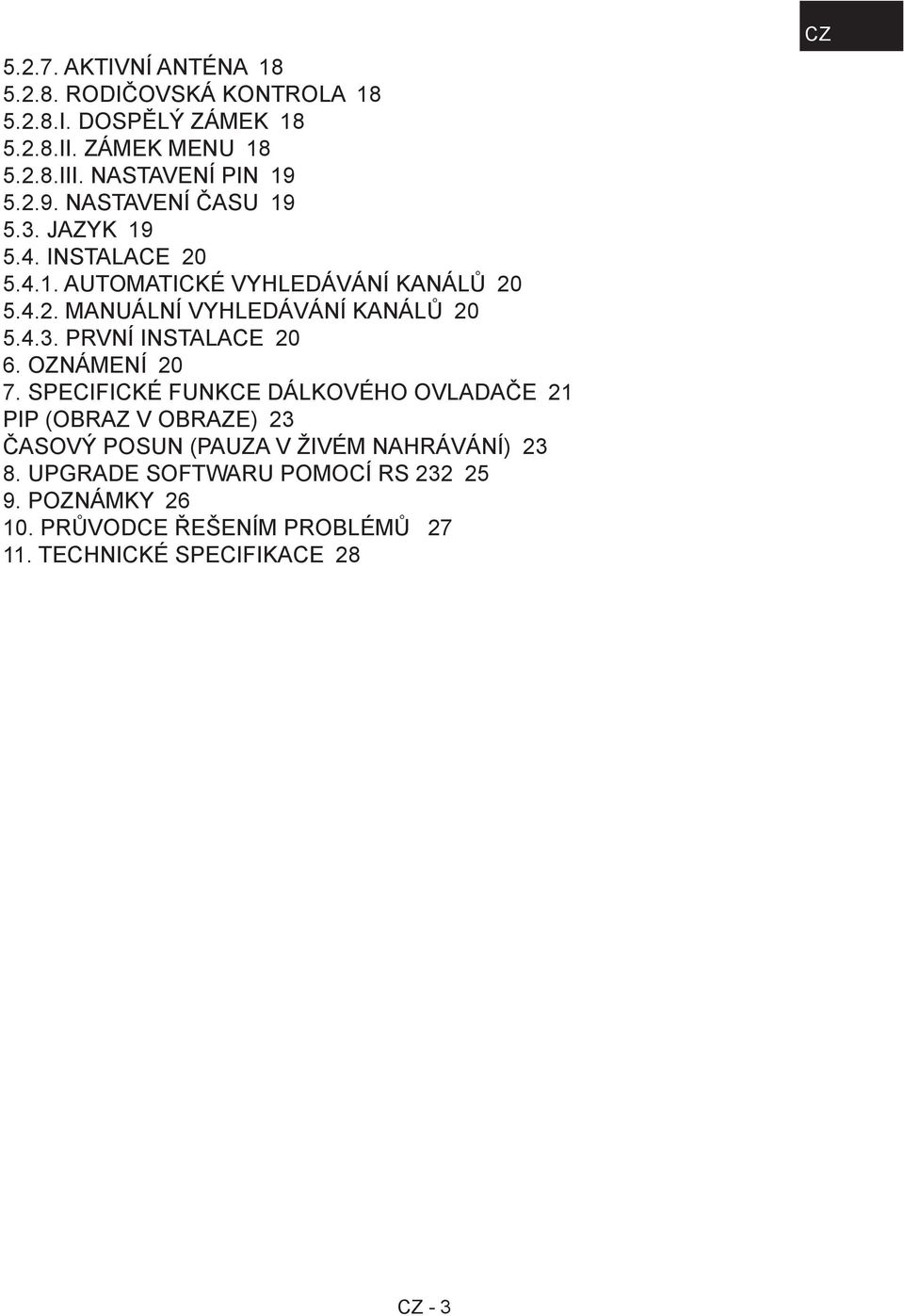

3 AKTIVNÍ ANTÉNA RODIČOVSKÁ KONTROLA i. DOSPĚLÝ ZÁMEK ii. ZÁMEK MENU iii. NASTAVENÍ PIN NASTAVENÍ ČASU JAZYK INSTALACE AUTOMATICKÉ VYHLEDÁVÁNÍ KANÁLŮ MANUÁLNÍ VYHLEDÁVÁNÍ KANÁLŮ PRVNÍ INSTALACE OZNÁMENÍ SPECIFICKÉ FUNKCE DÁLKOVÉHO OVLADAČE 21 PIP (OBRAZ V OBRAZE) 23 ČASOVÝ POSUN (PAUZA V ŽIVÉM NAHRÁVÁNÍ) UPGRADE SOFTWARU POMOCÍ RS POZNÁMKY PRŮVODCE ŘEŠENÍM PROBLÉMŮ TECHNICKÉ SPECIFIKACE 28 CZ CZ - 3

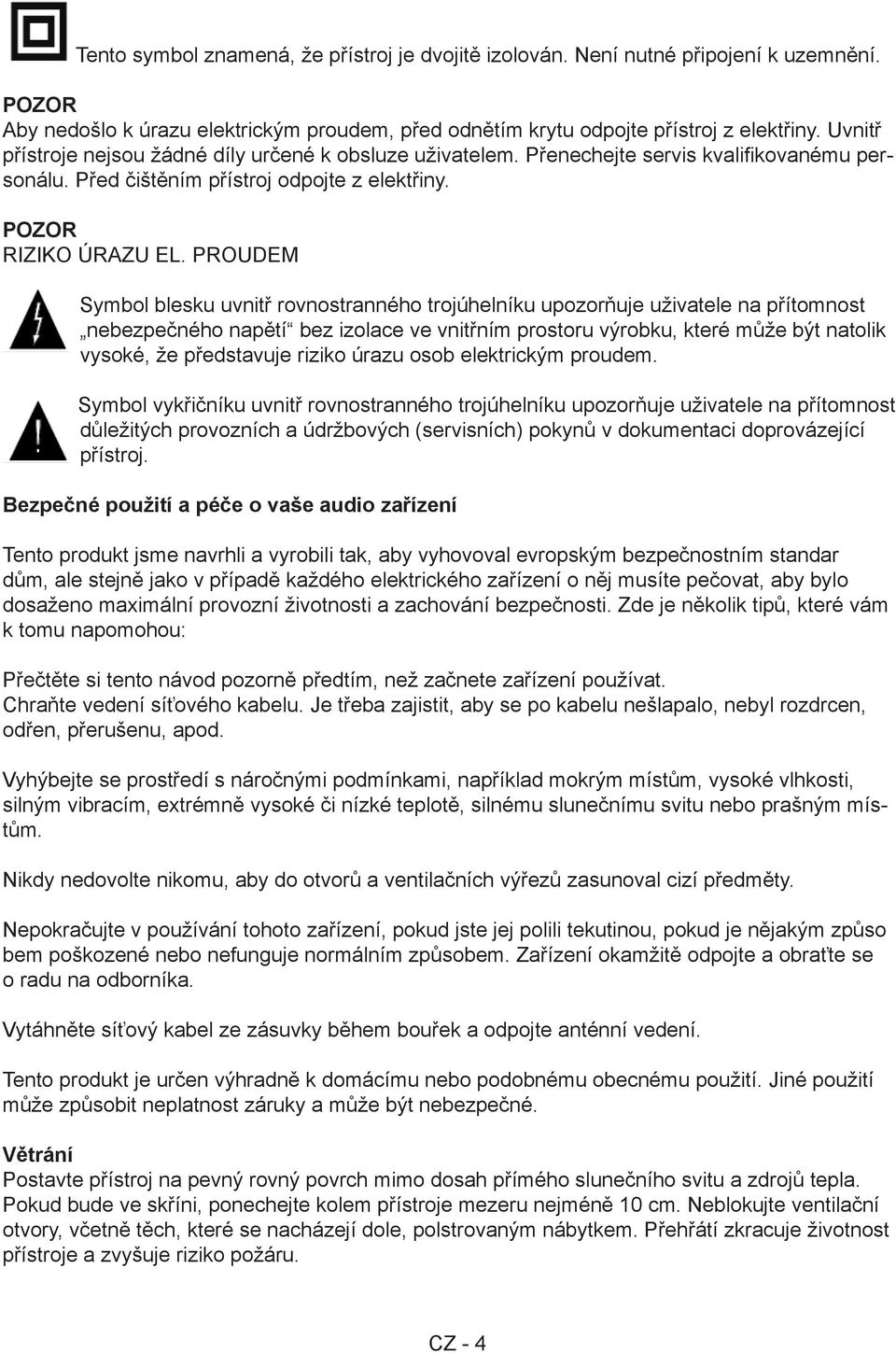

4 Tento symbol znamená, že přístroj je dvojitě izolován. Není nutné připojení k uzemnění. POZOR Aby nedošlo k úrazu elektrickým proudem, před odnětím krytu odpojte přístroj z elektřiny. Uvnitř přístroje nejsou žádné díly určené k obsluze uživatelem. Přenechejte servis kvalifikovanému personálu. Před čištěním přístroj odpojte z elektřiny. POZOR RIZIKO ÚRAZU EL. PROUDEM Symbol blesku uvnitř rovnostranného trojúhelníku upozorňuje uživatele na přítomnost nebezpečného napětí bez izolace ve vnitřním prostoru výrobku, které může být natolik vysoké, že představuje riziko úrazu osob elektrickým proudem. Symbol vykřičníku uvnitř rovnostranného trojúhelníku upozorňuje uživatele na přítomnost důležitých provozních a údržbových (servisních) pokynů v dokumentaci doprovázející přístroj. Bezpečné použití a péče o vaše audio zařízení Tento produkt jsme navrhli a vyrobili tak, aby vyhovoval evropským bezpečnostním standar dům, ale stejně jako v případě každého elektrického zařízení o něj musíte pečovat, aby bylo dosaženo maximální provozní životnosti a zachování bezpečnosti. Zde je několik tipů, které vám k tomu napomohou: Přečtěte si tento návod pozorně předtím, než začnete zařízení používat. Chraňte vedení síťového kabelu. Je třeba zajistit, aby se po kabelu nešlapalo, nebyl rozdrcen, odřen, přerušenu, apod. Vyhýbejte se prostředí s náročnými podmínkami, například mokrým místům, vysoké vlhkosti, silným vibracím, extrémně vysoké či nízké teplotě, silnému slunečnímu svitu nebo prašným místům. Nikdy nedovolte nikomu, aby do otvorů a ventilačních výřezů zasunoval cizí předměty. Nepokračujte v používání tohoto zařízení, pokud jste jej polili tekutinou, pokud je nějakým způso bem poškozené nebo nefunguje normálním způsobem. Zařízení okamžitě odpojte a obraťte se o radu na odborníka. Vytáhněte síťový kabel ze zásuvky během bouřek a odpojte anténní vedení. Tento produkt je určen výhradně k domácímu nebo podobnému obecnému použití. Jiné použití může způsobit neplatnost záruky a může být nebezpečné. Větrání Postavte přístroj na pevný rovný povrch mimo dosah přímého slunečního svitu a zdrojů tepla. Pokud bude ve skříni, ponechejte kolem přístroje mezeru nejméně 10 cm. Neblokujte ventilační otvory, včetně těch, které se nacházejí dole, polstrovaným nábytkem. Přehřátí zkracuje životnost přístroje a zvyšuje riziko požáru. CZ - 4

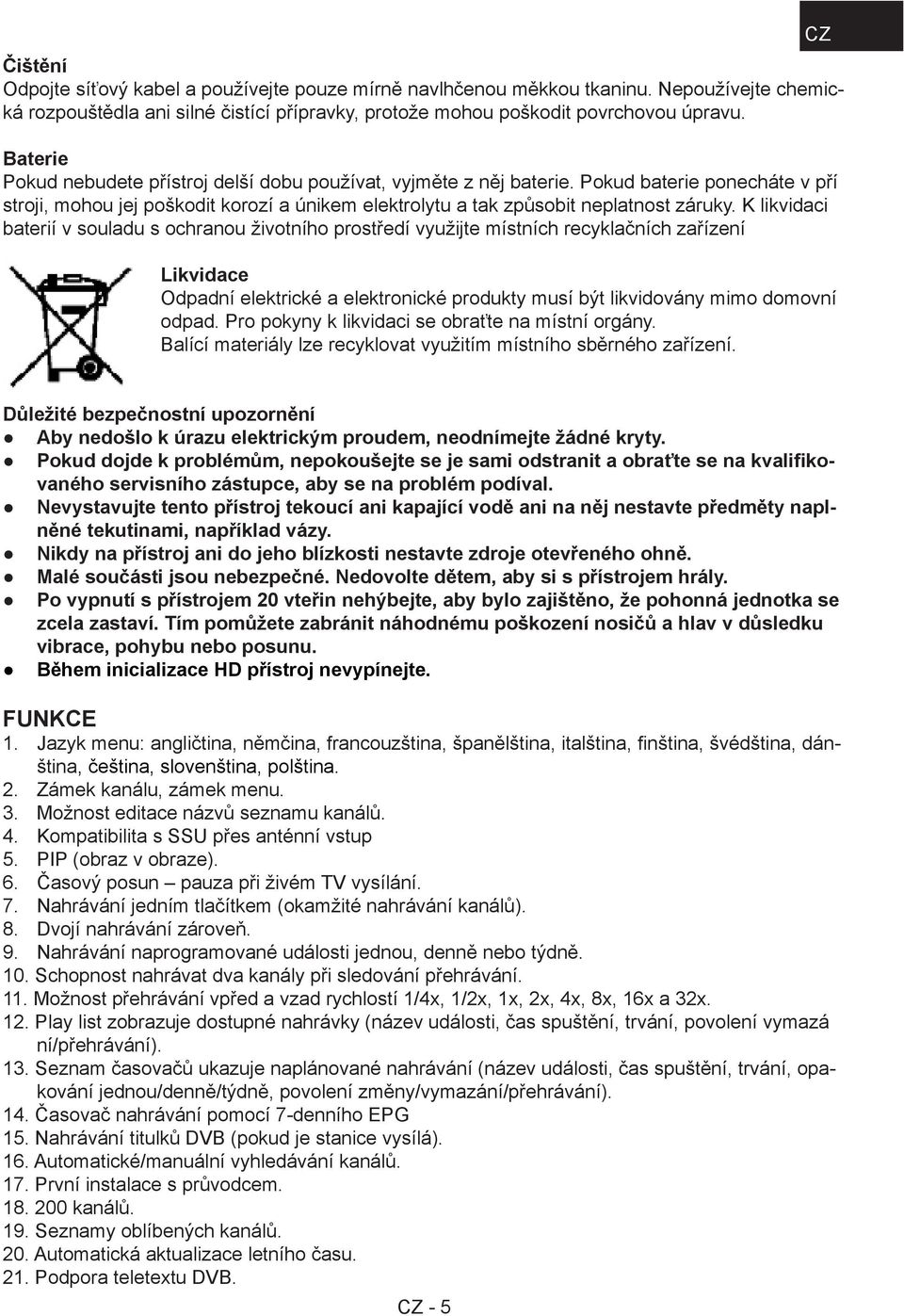

5 Čištění Odpojte síťový kabel a používejte pouze mírně navlhčenou měkkou tkaninu. Nepoužívejte chemická rozpouštědla ani silné čistící přípravky, protože mohou poškodit povrchovou úpravu. Baterie Pokud nebudete přístroj delší dobu používat, vyjměte z něj baterie. Pokud baterie ponecháte v pří stroji, mohou jej poškodit korozí a únikem elektrolytu a tak způsobit neplatnost záruky. K likvidaci baterií v souladu s ochranou životního prostředí využijte místních recyklačních zařízení Likvidace Odpadní elektrické a elektronické produkty musí být likvidovány mimo domovní odpad. Pro pokyny k likvidaci se obraťte na místní orgány. Balící materiály lze recyklovat využitím místního sběrného zařízení. CZ Důležité bezpečnostní upozornění Aby nedošlo k úrazu elektrickým proudem, neodnímejte žádné kryty. Pokud dojde k problémům, nepokoušejte se je sami odstranit a obraťte se na kvalifikovaného servisního zástupce, aby se na problém podíval. Nevystavujte tento přístroj tekoucí ani kapající vodě ani na něj nestavte předměty naplněné tekutinami, například vázy. Nikdy na přístroj ani do jeho blízkosti nestavte zdroje otevřeného ohně. Malé součásti jsou nebezpečné. Nedovolte dětem, aby si s přístrojem hrály. Po vypnutí s přístrojem 20 vteřin nehýbejte, aby bylo zajištěno, že pohonná jednotka se zcela zastaví. Tím pomůžete zabránit náhodnému poškození nosičů a hlav v důsledku vibrace, pohybu nebo posunu. Během inicializace HD přístroj nevypínejte. FUNKCE 1. Jazyk menu: angličtina, němčina, francouzština, španělština, italština, finština, švédština, dánština, čeština, slovenština, polština. 2. Zámek kanálu, zámek menu. 3. Možnost editace názvů seznamu kanálů. 4. Kompatibilita s SSU přes anténní vstup 5. PIP (obraz v obraze). 6. Časový posun pauza při živém TV vysílání. 7. Nahrávání jedním tlačítkem (okamžité nahrávání kanálů). 8. Dvojí nahrávání zároveň. 9. Nahrávání naprogramované události jednou, denně nebo týdně. 10. Schopnost nahrávat dva kanály při sledování přehrávání. 11. Možnost přehrávání vpřed a vzad rychlostí 1/4x, 1/2x, 1x, 2x, 4x, 8x, 16x a 32x. 12. Play list zobrazuje dostupné nahrávky (název události, čas spuštění, trvání, povolení vymazá ní/přehrávání). 13. Seznam časovačů ukazuje naplánované nahrávání (název události, čas spuštění, trvání, opakování jednou/denně/týdně, povolení změny/vymazání/přehrávání). 14. Časovač nahrávání pomocí 7-denního EPG 15. Nahrávání titulků DVB (pokud je stanice vysílá). 16. Automatické/manuální vyhledávání kanálů. 17. První instalace s průvodcem kanálů. 19. Seznamy oblíbených kanálů. 20. Automatická aktualizace letního času. 21. Podpora teletextu DVB. CZ - 5

6 DÁLKOVÝ OVLADAČ Nejprve otevřete kryt baterií na spodní straně dálkového ovladače. Vložte dvě baterie 1,5 V (R03/AAA) s dodržením polarity (+/-) symbolů v bateriovém prostoru. Při používání dálkového ovladače jej namiřte přímo proti čelní straně přijímače. Pokud dálkový ovladač nefunguje nebo nelze provést zvolenou funkci, jsou baterie pravděpodobně vybité a je třeba je co nejdříve vyměnit. Pokud nebudete přístroj delší dobu používat, baterie vyjměte. ZAČÍNÁME Ujistěte se, že jste provedli všechna kabelová propojení. Poté přístroj zapojte do elektřiny. Na čelním panelu se rozsvítí červená kontrolka (pohotovostní režim). Pokud nejprve zapnete settop-box, před aktivací přijímače chvíli vyčkejte, protože spuštění softwaru trvá určitou dobu. Poté můžete set-top-box zapnout stisknutím tlačítka Standby na dálkovém ovladači. Červená kontrolka na čelním panelu se změní na zelenou (režim zapnutí). CZ - 6

7 ČELNÍ A ZADNÍ PANEL CZ ČELNÍ PANEL MENU REC PAUSE OK MENU KEY PAUSE KEY MENU UP / DOWN ON / OFF RECORD OK KEY MENU LEFT / RIGHT ZADNÍ PANEL DO NOT REMOVE OPTICAL OUT AUX SCART TV SCART LEFT AC IN ANTENNA 2 OUT ANTENNA 2 IN ANTENNA 1 OUT ANTENNA 1 IN RS 232 5V, 50mA RIGHT CVBS ANTÉNNÍ VÝSTUP 2 : Pro sledování analogových kanálů v TV 2. ANTÉNNÍ VSTUP 2 : Smyčkový 3. ANTÉNNÍ VÝSTUP 1 : Smyčkový 4. ANTÉNNÍ VSTUP 1 : Vstup antény 5. RS232 : Upgrade softwaru 6. OPTICKÝ SPDIF : Optický digitální audio výstup 7. SCART VIDEOREKORDÉRU : Výstup pro jiné zařízení, např. DVD, videorekordér, atd. 8. SCART TV : Propojení SCART TV 9. ANALOGOVÉ AUDIO LEVÉ/PRAVÉ : Analogový audio výstup 10.CVBS : Video výstup 11. NAPÁJENÍ : V stříd. proud, 50 Hz CZ - 7

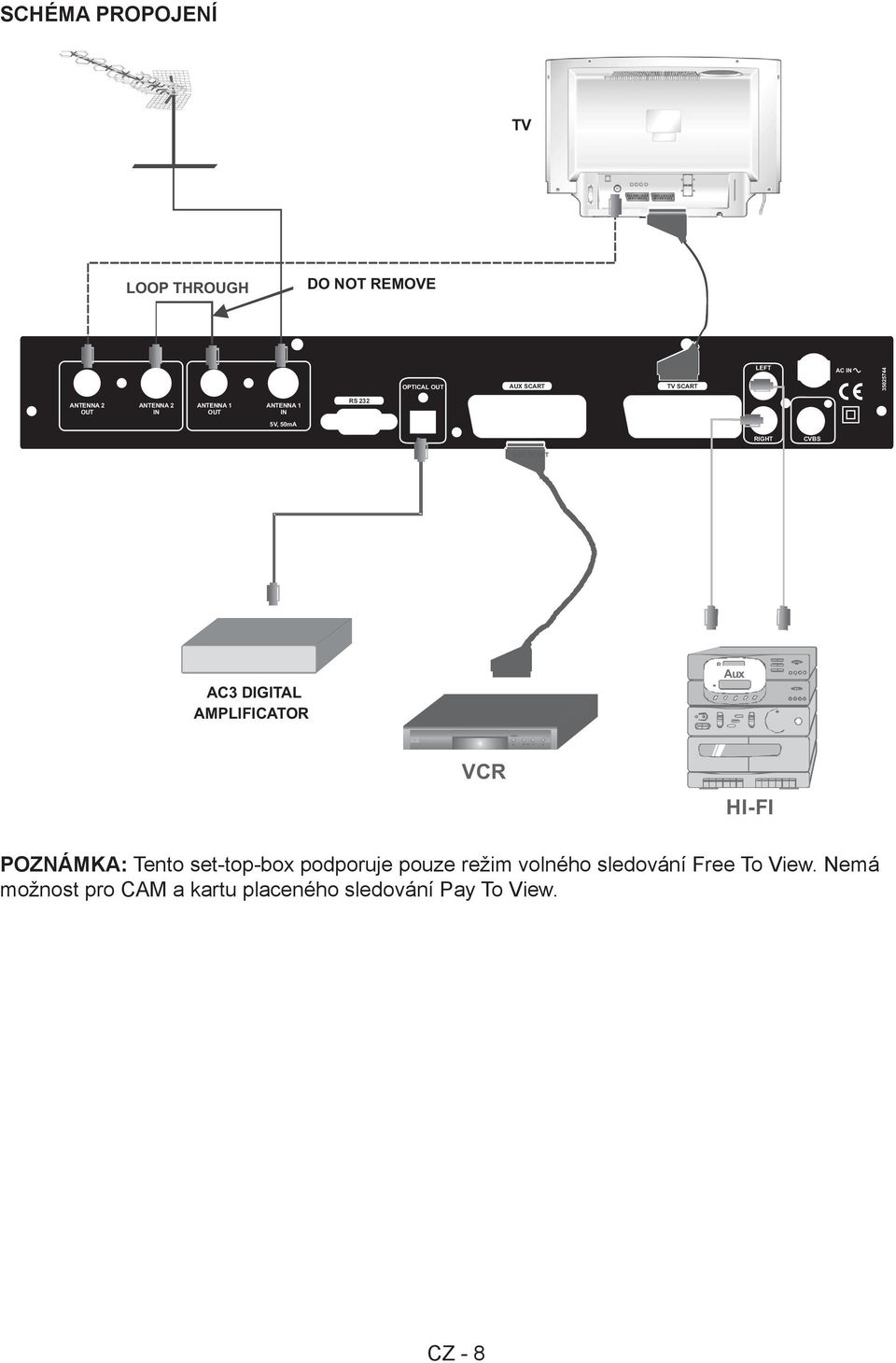

8 SCHÉMA PROPOJENÍ TV ARIÉNNE TV LOOP THROUGH NO DODÉPLACER NOT REMOVE PAS OPTICAL OUT AUX SCART TV SCART LEFT AC IN ANTENNA 2 OUT ANTENNA 2 IN ANTENNA 1 OUT ANTENNA 1 IN RS 232 5V, 50mA RIGHT CVBS VCR SCART AC3 DIGITAL AMPLIFICATOR Aux VCR HI-FI HI-FI POZNÁMKA: Tento set-top-box podporuje pouze režim volného sledování Free To View. Nemá možnost pro CAM a kartu placeného sledování Pay To View. CZ - 8

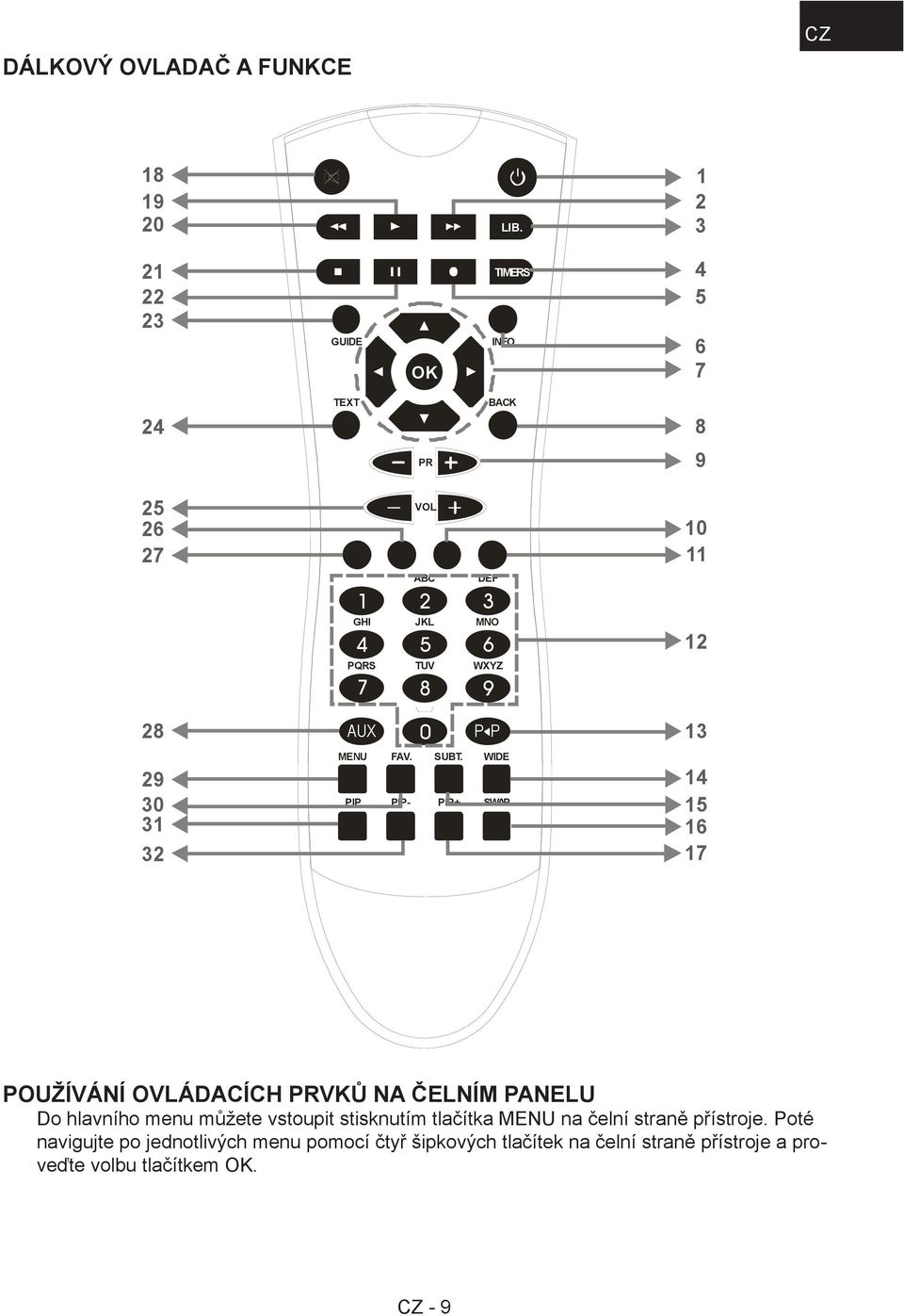

9 DÁLKOVÝ OVLADAČ A FUNKCE CZ LIB GUIDE OK TIMERS INFO TEXT BACK 8 PR MENU VOL ABC DEF GHI JKL MNO 4 PQRS TUV WXYZ AUX FAV. SUBT. P P WIDE PIP PIP- PIP+ SWAP POUŽÍVÁNÍ OVLÁDACÍCH PRVKŮ NA ČELNÍM PANELU Do hlavního menu můžete vstoupit stisknutím tlačítka MENU na čelní straně přístroje. Poté navigujte po jednotlivých menu pomocí čtyř šipkových tlačítek na čelní straně přístroje a proveďte volbu tlačítkem OK. CZ - 9

10 TLAČÍTKO FUNKCE 1. STAND BY Zapnutí/vypnutí pohotovostního režimu 2. Rychle vpřed 3. LIB. Knihovna nahrávek 4. TIMERS Programované nahrávání 5. Tlačítko nahrávání 6. INFO Zobrazení informačního okna 7. Šipková tlačítka/ok Navigace v menu 8. BACK Opuštění menu (bez uložení) 9. PR+/- Další/předchozí kanál 10. ŽLUTÉ TLAČÍTKO Funkční tlačítko teletextu / Volba zvukového režimu 11. MODRÉ TLAČÍTKO Funkční tlačítko teletextu / Volba jazyka 12. 0, 1, 2, Číselná tlačítka 13. P P Předchozí kanál 14. WIDE Režim TV 15. SUBT. Zapnutí titulků 16. SWAP Přepínání obrazu mezi normální obrazovkou a oknem PIP 17. PIP+ Další kanál v okně PIP 18. MUTE Vypnutí zvuku 19. Přehrávání nahrávek 20. Rychle vzad 21. Zastavení nahrávání 22. Pauza 23. GUIDE Elektronický programový průvodce 24. TEXT Tlačítko teletextu 25. V+/V- Zvýšení/snížení hlasitosti 26. ZELENÉ TLAČÍTKO Funkční tlačítko teletextu 27. ČERVENÉ TLAČÍTKO Funkční tlačítko teletextu 28. AUX Zapnutí videorekordéru 29. MENU Vstup do menu / opuštění menu (s uložením) 30. FAV Seznam oblíbených 31. PIP Otevření okna PIP 32. PIP- Předchozí kanál v okně PIP ROZHRANÍ MENU PRVNÍ INSTALACE Pokud box zapnete z pohotovostního režimu a pokud není v databázi uložen žádný kanál, zobrazí se na obrazovce okno menu první instalace. V tomto okně zvolte pomocí tlačítek / jazyk a pokračujte stisknutím tlačítka OK. CZ - 10

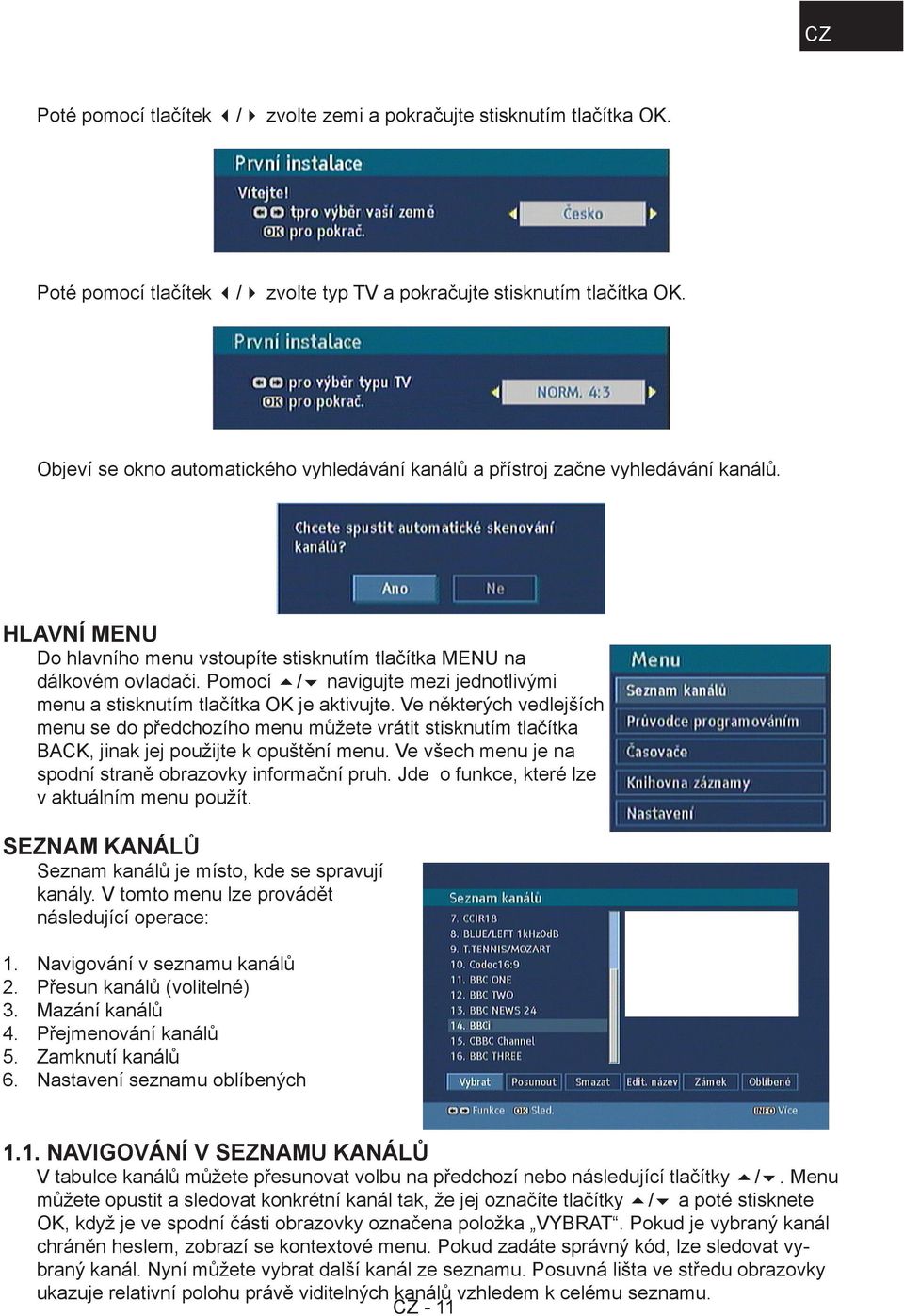

11 CZ Poté pomocí tlačítek / zvolte zemi a pokračujte stisknutím tlačítka OK. Poté pomocí tlačítek / zvolte typ TV a pokračujte stisknutím tlačítka OK. Objeví se okno automatického vyhledávání kanálů a přístroj začne vyhledávání kanálů. HLAVNÍ MENU Do hlavního menu vstoupíte stisknutím tlačítka MENU na dálkovém ovladači. Pomocí / navigujte mezi jednotlivými menu a stisknutím tlačítka OK je aktivujte. Ve některých vedlejších menu se do předchozího menu můžete vrátit stisknutím tlačítka BACK, jinak jej použijte k opuštění menu. Ve všech menu je na spodní straně obrazovky informační pruh. Jde o funkce, které lze v aktuálním menu použít. SEZNAM KANÁLŮ Seznam kanálů je místo, kde se spravují kanály. V tomto menu lze provádět následující operace: 1. Navigování v seznamu kanálů 2. Přesun kanálů (volitelné) 3. Mazání kanálů 4. Přejmenování kanálů 5. Zamknutí kanálů 6. Nastavení seznamu oblíbených 1.1. NAVIGOVÁNÍ V SEZNAMU KANÁLŮ V tabulce kanálů můžete přesunovat volbu na předchozí nebo následující tlačítky /. Menu můžete opustit a sledovat konkrétní kanál tak, že jej označíte tlačítky / a poté stisknete OK, když je ve spodní části obrazovky označena položka VYBRAT. Pokud je vybraný kanál chráněn heslem, zobrazí se kontextové menu. Pokud zadáte správný kód, lze sledovat vybraný kanál. Nyní můžete vybrat další kanál ze seznamu. Posuvná lišta ve středu obrazovky ukazuje relativní polohu právě viditelných kanálů vzhledem k celému seznamu. CZ - 11

12 1.2. PŘESUN KANÁLŮ (VOLITELNÉ) Seznam lze přeorganizovat přesouváním programů jednoho po druhém do nových pozic. Abyste to mohli provést, je třeba označit pomocí tlačítek / tlačítko Přesunout (Move). Pomocí tlačítek / zvolte program, který má být přesunut a stiskněte tlačítko OK. Poté zadejte nové číslo kanálu programu, který chcete přesunout a program se po potvrzení přesune. V některých zemích pořadí kanálů určují automaticky vysílací stanice. Nazývá se to logické číslo kanálu (LCN). V zemích s LCN není možnost přesunu kanálů k dispozici VYMAZÁNÍ KANÁLU Pokud chcete kanál vymazat, označte jej pomocí tlačítek /, poté tlačítky / označte Vymazat a stiskněte OK. Zobrazí se oznámení pro potvrzení vašeho rozhodnutí. Pokud stále chcete kanál vymazat, stiskněte pomocí tlačítek < > ANO, nebo se operace zruší po volbě NE EDITACE KANÁLŮ Pokud chcete určitý kanál přejmenovat, označte po volbě kanálu tlačítko Editovat název a stiskněte OK. Na obrazovce se objeví okno. Tlačítky / se můžete přesunovat na předchozí nebo další písmeno, tlačítky / můžete aktuální písmeno měnit., tj. při stisknutí se b změní na a a při stisknutí na c. Stisknutím číselných tlačítek 0 9 zaměníte označený znak za znak vytištěný nad tlačítkem postupně tak, jak budete tisknout tlačítko. Stisknutím ZPĚT editaci zrušíte a stisknutím tlačítka OK uložíte nový název ZAMKNUTÍ KANÁLŮ Zamknutí kanálu dává ke kanálům přístup chráněný heslem, které volí rodiče. Abyste mohli kanál zamknout, musíte znát heslo rodičovského zámku (ve výrobě je nastaveno na 0000 a lze jej změnit pouze v konfiguračním menu). V menu seznamu kanálů označte kanál, který má být uzamknut a pomocí tlačítek < > zvolte tlačítko Zamknout. Pokud stisknete tlačítko OK, zobrazí se okno s heslem. Zadejte kód rodičovského zámku a stiskněte OK. Před vybraným kanálem se zobrazí ikona zámku. Zámek zrušíte zopakováním stejného postupu NASTAVENÍ SEZNAMU OBLÍBENÝCH Seznamy oblíbených kanálů umožňují snadný přístup ke skupině programů nastavitelným způsobem. U tohoto produktu je k dispozici pět seznamů oblíbených kanálů pojmenovaných jako Seznam 1, Seznam 2, Seznam 3, Seznam 4 a Seznam 5. V seznamu kanálů označte pomocí tlačítek / Oblíbené a stisknutím tlačítka OK vstupte do menu Seznamy oblíbených. Tlačítky / zvolte požadovaný seznam oblíbených (Seznam 1, Seznam 2, Seznam 3, Seznam 4 nebo Seznam 5). Stisknutím tlačítka OK přidáte označený program do svého seznamu a dále můžete pokračovat v přidávání programů, které chcete zařadit mezi své oblíbené vždy označením kanálu a stisknutím tlačítka OK. Zopakováním uvedených kroků kanály z listu odeberete. Jakmile jste hotovi, uložte nastavení stisknutím tlačítka MENU. Seznamy oblíbených kanálů můžete procházet pomocí tlačítka FAV na dálkovém ovladači. Každým stisknutím se přesunete na následující seznam. Tlačítky PR+ a PR- můžete procházet kanály, které jsou zařazeny v aktuálně vybraném seznamu oblíbených kanálů. CZ - 12

13 2. PROGRAMOVÝ PRŮVODCE (7-DENNÍ EPG) Na obrazovce se zobrazí elektronický programový průvodce. Je schopen shromažďovat informace o kanálu týdenních programech pomocí 7- denního EPG. Aktuální program je zvýrazněn a jsou u něj stručné informace o programu kanálu, například: název, krátký/rozšířený popis, čas začátku a konce. Podržením tlačítek / lze změnit časovou škálu. Pokud nejsou k dispozici žádné údaje o události, zobrazí se pouze názvy a data programů. Napříč spodní stranou obrazovky je informační pruh, který ukazuje všechny dostupné příkazy, jejichž seznam následuje dále. CZ ČERVENÉ TLAČÍTKO (ZMENŠIT) : zmenší informační okna ZELENÉ TLAČÍTKO (ZVĚTŠIT) : zvětší informační okna ŽLUTÉ TLAČÍTKO (PŘEDCHOZÍ DEN) : zobrazí programy předchozího dne MODRÉ TLAČÍTKO (NÁSLEDUJÍCÍ DEN) : zobrazí programy následujícího dne INFO (PODROBNOSTI) : zobrazí podrobně stručné/rozšířené programy (NAHRÁVÁNÍ) : přístroj nahraje vybraný program ČÍSELNÁ TLAČÍTKA (PŘESKOČIT) : přímý přechod na vybraný kanál pomocí číselných tlačítek OK (SLEDOVAT / PŘIPOMÍNKA) : ukáže označený kanál / nastaví připomínku pro budoucí programy TEXT (VYHLEDÁVÁNÍ) : aktivuje okno Vyhledávání (STRÁNKA DOLEVA) : přesune stránku doleva (STRÁNKA DOPRAVA) : (přesune stránku doprava) (NYNÍ) : ukáže aktuální program 3. ČASOVAČE Pokud chcete zobrazit okno časovače, buď stiskněte tlačítko TIMERS nebo jej aktivujte z hlavního menu. Pokud chcete přidat časovač, stiskněte ŽLUTÉ tlačítko na dálkovém ovladači a objeví se okno Přidat časovač. Kanál: Tlačítky / se může uživatel pohybovat v TV nebo rozhlasovém seznamu. Datum: Tlačítky / nebo 0, 1, 2 9 zadejte datum začátku. Start: Tlačítky / nebo 0, 1, 2 9 zadejte čas začátku. Konec: Tlačítky / nebo 0, 1, 2 9 zadejte čas konce. Trvání: Zobrazí se doba trvání nahrávky. Tato funkce se automaticky aktivuje po zdání času začátku a konce. CZ - 13

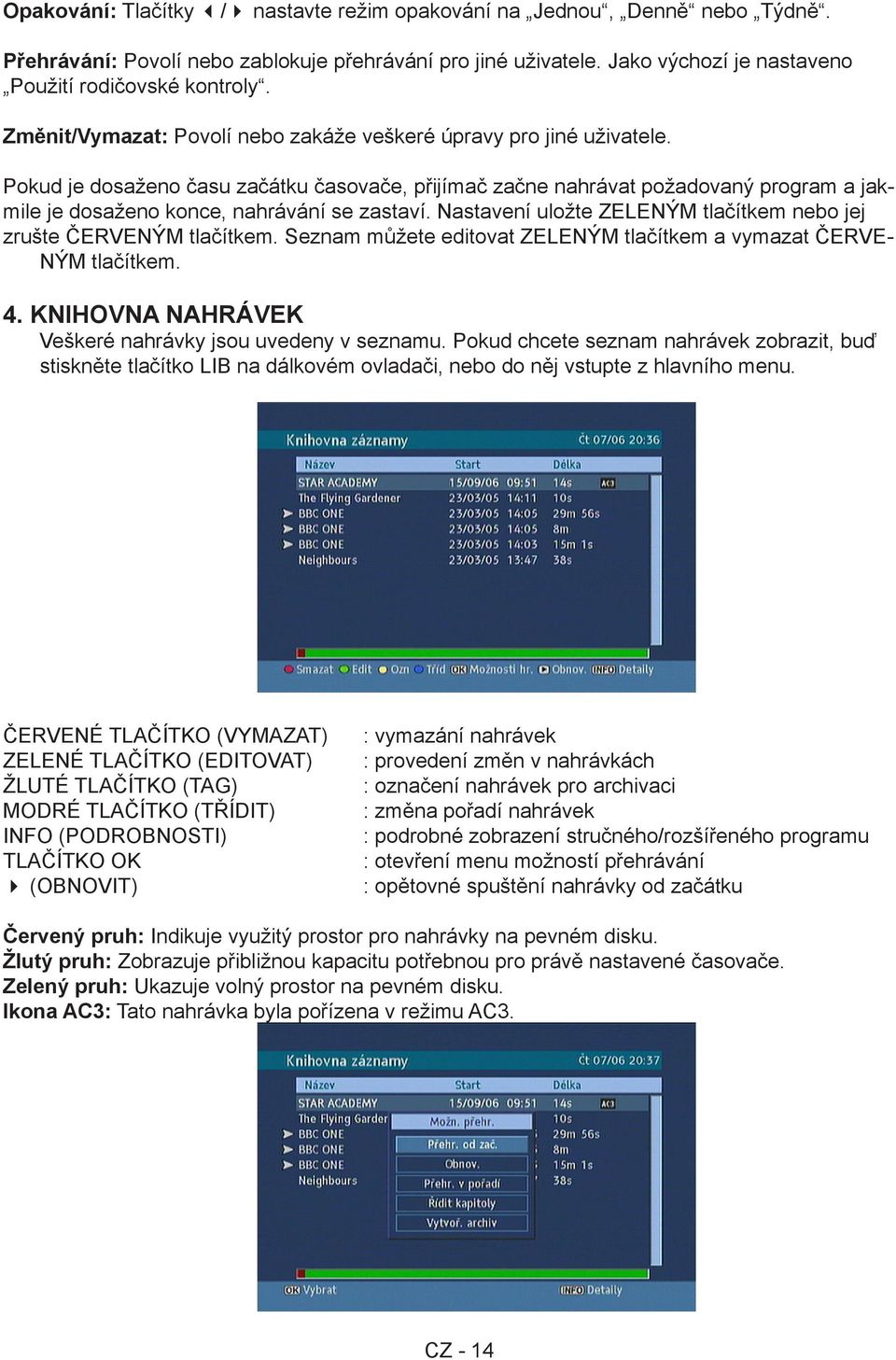

14 Opakování: Tlačítky / nastavte režim opakování na Jednou, Denně nebo Týdně. Přehrávání: Povolí nebo zablokuje přehrávání pro jiné uživatele. Jako výchozí je nastaveno Použití rodičovské kontroly. Změnit/Vymazat: Povolí nebo zakáže veškeré úpravy pro jiné uživatele. Pokud je dosaženo času začátku časovače, přijímač začne nahrávat požadovaný program a jakmile je dosaženo konce, nahrávání se zastaví. Nastavení uložte ZELENÝM tlačítkem nebo jej zrušte ČERVENÝM tlačítkem. Seznam můžete editovat ZELENÝM tlačítkem a vymazat ČERVE- NÝM tlačítkem. 4. KNIHOVNA NAHRÁVEK Veškeré nahrávky jsou uvedeny v seznamu. Pokud chcete seznam nahrávek zobrazit, buď stiskněte tlačítko LIB na dálkovém ovladači, nebo do něj vstupte z hlavního menu. ČERVENÉ TLAČÍTKO (VYMAZAT) ZELENÉ TLAČÍTKO (EDITOVAT) ŽLUTÉ TLAČÍTKO (TAG) MODRÉ TLAČÍTKO (TŘÍDIT) INFO (PODROBNOSTI) TLAČÍTKO OK (OBNOVIT) : vymazání nahrávek : provedení změn v nahrávkách : označení nahrávek pro archivaci : změna pořadí nahrávek : podrobné zobrazení stručného/rozšířeného programu : otevření menu možností přehrávání : opětovné spuštění nahrávky od začátku Červený pruh: Indikuje využitý prostor pro nahrávky na pevném disku. Žlutý pruh: Zobrazuje přibližnou kapacitu potřebnou pro právě nastavené časovače. Zelený pruh: Ukazuje volný prostor na pevném disku. Ikona AC3: Tato nahrávka byla pořízena v režimu AC3. CZ - 14

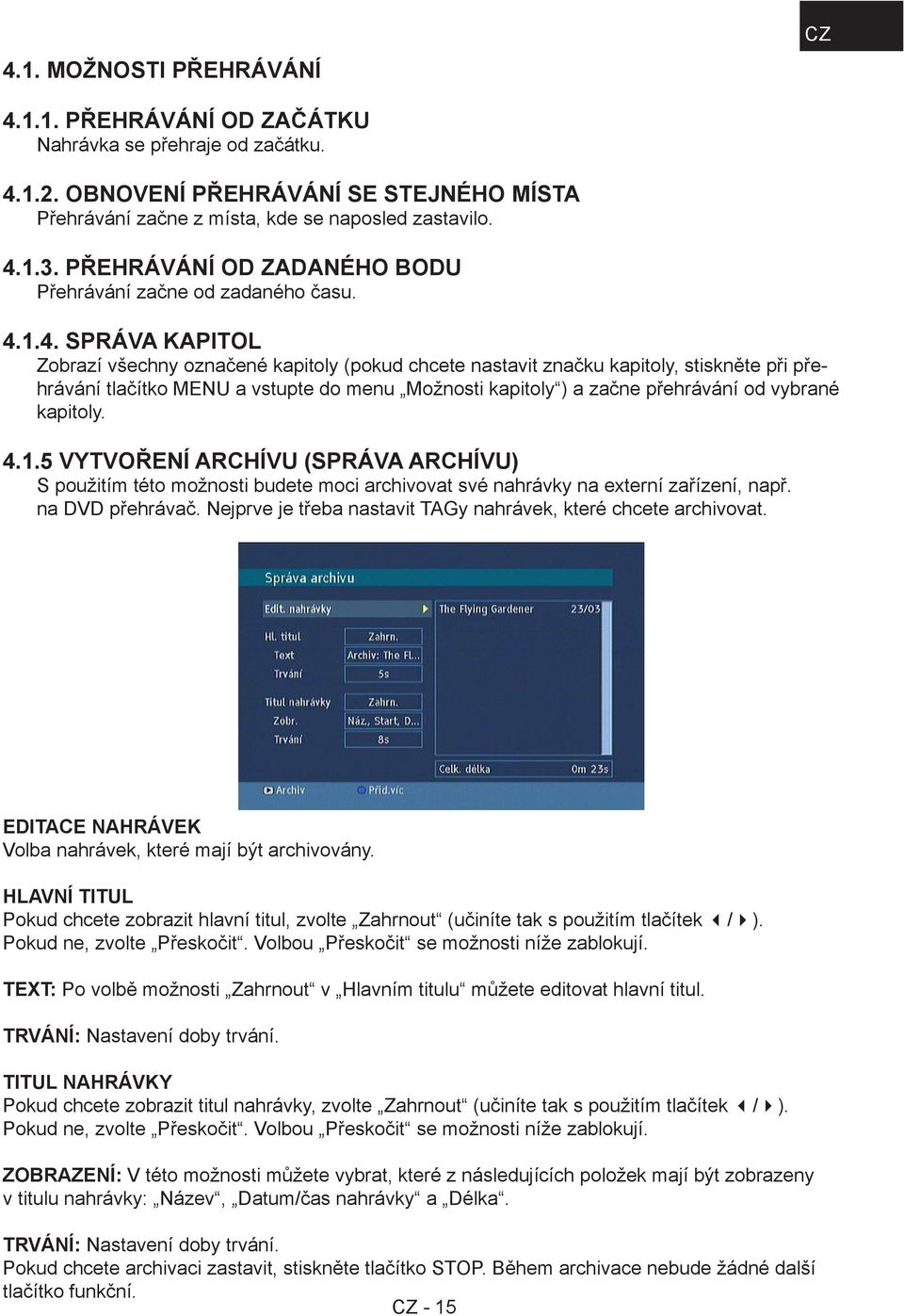

15 4.1. MOŽNOSTI PŘEHRÁVÁNÍ CZ PŘEHRÁVÁNÍ OD ZAČÁTKU Nahrávka se přehraje od začátku OBNOVENÍ PŘEHRÁVÁNÍ SE STEJNÉHO MÍSTA Přehrávání začne z místa, kde se naposled zastavilo PŘEHRÁVÁNÍ OD ZADANÉHO BODU Přehrávání začne od zadaného času SPRÁVA KAPITOL Zobrazí všechny označené kapitoly (pokud chcete nastavit značku kapitoly, stiskněte při přehrávání tlačítko MENU a vstupte do menu Možnosti kapitoly ) a začne přehrávání od vybrané kapitoly VYTVOŘENÍ ARCHÍVU (SPRÁVA ARCHÍVU) S použitím této možnosti budete moci archivovat své nahrávky na externí zařízení, např. na DVD přehrávač. Nejprve je třeba nastavit TAGy nahrávek, které chcete archivovat. EDITACE NAHRÁVEK Volba nahrávek, které mají být archivovány. HLAVNÍ TITUL Pokud chcete zobrazit hlavní titul, zvolte Zahrnout (učiníte tak s použitím tlačítek / ). Pokud ne, zvolte Přeskočit. Volbou Přeskočit se možnosti níže zablokují. TEXT: Po volbě možnosti Zahrnout v Hlavním titulu můžete editovat hlavní titul. TRVÁNÍ: Nastavení doby trvání. TITUL NAHRÁVKY Pokud chcete zobrazit titul nahrávky, zvolte Zahrnout (učiníte tak s použitím tlačítek / ). Pokud ne, zvolte Přeskočit. Volbou Přeskočit se možnosti níže zablokují. ZOBRAZENÍ: V této možnosti můžete vybrat, které z následujících položek mají být zobrazeny v titulu nahrávky: Název, Datum/čas nahrávky a Délka. TRVÁNÍ: Nastavení doby trvání. Pokud chcete archivaci zastavit, stiskněte tlačítko STOP. Během archivace nebude žádné další tlačítko funkční. CZ - 15

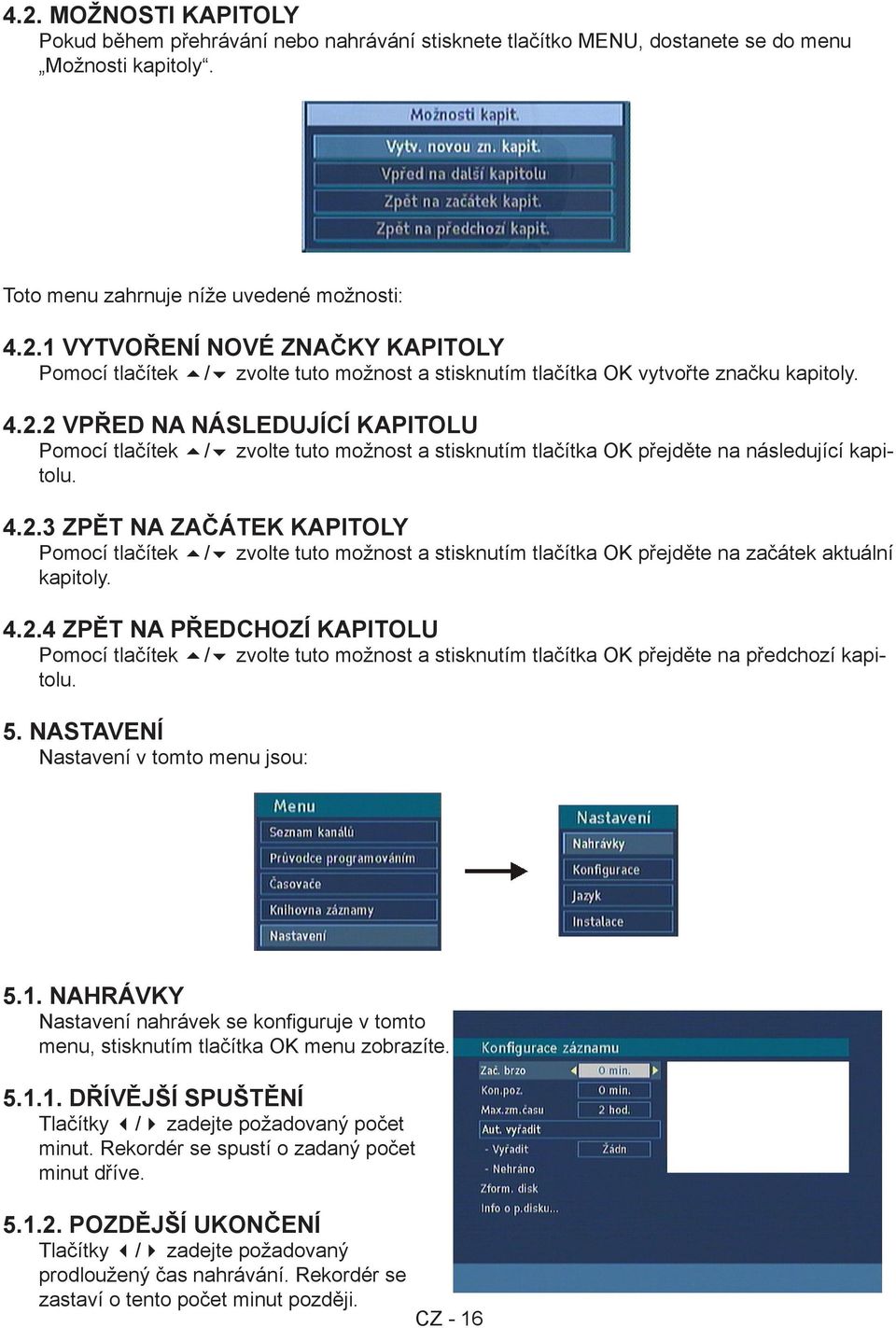

16 4.2. MOŽNOSTI KAPITOLY Pokud během přehrávání nebo nahrávání stisknete tlačítko MENU, dostanete se do menu Možnosti kapitoly. Toto menu zahrnuje níže uvedené možnosti: VYTVOŘENÍ NOVÉ ZNAČKY KAPITOLY Pomocí tlačítek / zvolte tuto možnost a stisknutím tlačítka OK vytvořte značku kapitoly VPŘED NA NÁSLEDUJÍCÍ KAPITOLU Pomocí tlačítek / zvolte tuto možnost a stisknutím tlačítka OK přejděte na následující kapitolu ZPĚT NA ZAČÁTEK KAPITOLY Pomocí tlačítek / zvolte tuto možnost a stisknutím tlačítka OK přejděte na začátek aktuální kapitoly ZPĚT NA PŘEDCHOZÍ KAPITOLU Pomocí tlačítek / zvolte tuto možnost a stisknutím tlačítka OK přejděte na předchozí kapitolu. 5. NASTAVENÍ Nastavení v tomto menu jsou: 5.1. NAHRÁVKY Nastavení nahrávek se konfiguruje v tomto menu, stisknutím tlačítka OK menu zobrazíte DŘÍVĚJŠÍ SPUŠTĚNÍ Tlačítky / zadejte požadovaný počet minut. Rekordér se spustí o zadaný počet minut dříve POZDĚJŠÍ UKONČENÍ Tlačítky / zadejte požadovaný prodloužený čas nahrávání. Rekordér se zastaví o tento počet minut později. CZ - 16

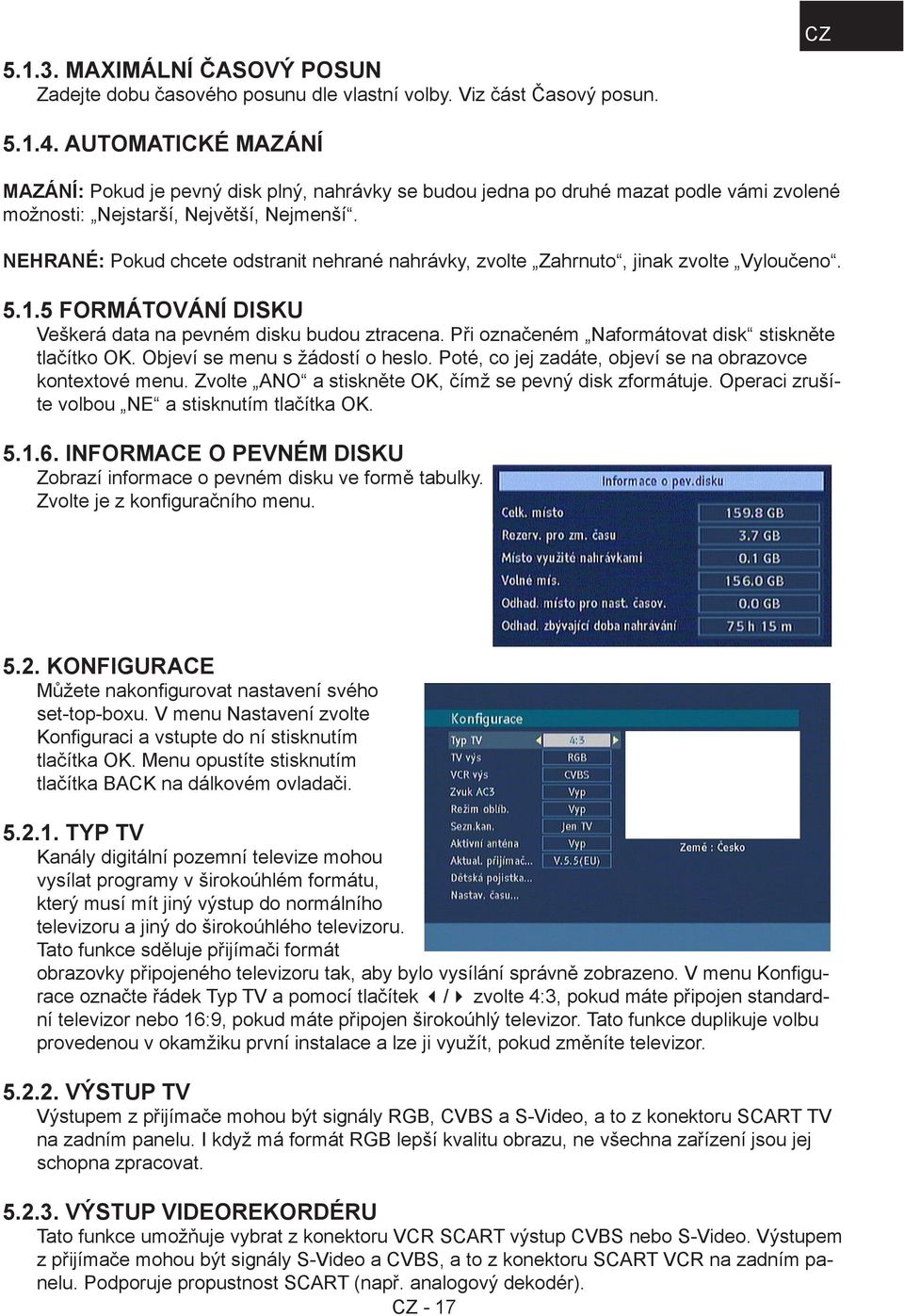

17 MAXIMÁLNÍ ČASOVÝ POSUN Zadejte dobu časového posunu dle vlastní volby. Viz část Časový posun. CZ AUTOMATICKÉ MAZÁNÍ MAZÁNÍ: Pokud je pevný disk plný, nahrávky se budou jedna po druhé mazat podle vámi zvolené možnosti: Nejstarší, Největší, Nejmenší. NEHRANÉ: Pokud chcete odstranit nehrané nahrávky, zvolte Zahrnuto, jinak zvolte Vyloučeno FORMÁTOVÁNÍ DISKU Veškerá data na pevném disku budou ztracena. Při označeném Naformátovat disk stiskněte tlačítko OK. Objeví se menu s žádostí o heslo. Poté, co jej zadáte, objeví se na obrazovce kontextové menu. Zvolte ANO a stiskněte OK, čímž se pevný disk zformátuje. Operaci zrušíte volbou NE a stisknutím tlačítka OK INFORMACE O PEVNÉM DISKU Zobrazí informace o pevném disku ve formě tabulky. Zvolte je z konfiguračního menu KONFIGURACE Můžete nakonfigurovat nastavení svého set-top-boxu. V menu Nastavení zvolte Konfiguraci a vstupte do ní stisknutím tlačítka OK. Menu opustíte stisknutím tlačítka BACK na dálkovém ovladači TYP TV Kanály digitální pozemní televize mohou vysílat programy v širokoúhlém formátu, který musí mít jiný výstup do normálního televizoru a jiný do širokoúhlého televizoru. Tato funkce sděluje přijímači formát obrazovky připojeného televizoru tak, aby bylo vysílání správně zobrazeno. V menu Konfigurace označte řádek Typ TV a pomocí tlačítek / zvolte 4:3, pokud máte připojen standardní televizor nebo 16:9, pokud máte připojen širokoúhlý televizor. Tato funkce duplikuje volbu provedenou v okamžiku první instalace a lze ji využít, pokud změníte televizor VÝSTUP TV Výstupem z přijímače mohou být signály RGB, CVBS a S-Video, a to z konektoru SCART TV na zadním panelu. I když má formát RGB lepší kvalitu obrazu, ne všechna zařízení jsou jej schopna zpracovat VÝSTUP VIDEOREKORDÉRU Tato funkce umožňuje vybrat z konektoru VCR SCART výstup CVBS nebo S-Video. Výstupem z přijímače mohou být signály S-Video a CVBS, a to z konektoru SCART VCR na zadním panelu. Podporuje propustnost SCART (např. analogový dekodér). CZ - 17

18 5.2.4 AC3 AUDIO Pomocí tlačítek / přejděte na možnost AC3 audio. Tlačítky / můžete přepínat mezi ZAPNUTO A VYPNUTO. Pokud zvolíte ZAPNUTO a vyberete vysílání s AC3 audio, bude výchozím zvukovým výstupem AC3, avšak pokud zvolíte VYPNUTO, bude zvukovým výstupem PCM stereo. Je třeba mít na vědomí, že pro využití zvuku AC3 je nutné mít k digitálnímu optickému výstupu připojený digitální audio zesilovač s podporou AC REŽIM OBLÍBENÝCH KANÁLŮ Tato funkce aktivuje nebo deaktivuje 5 seznamů oblíbených kanálů pomocí tlačítek / a stisknutím tlačítka OK. Pokud existuje seznam oblíbených kanálů, přepne se přístroj na zvolené číslo seznamu. Pokud oblíbený seznam neexistuje, zobrazí se varovné oznámení SEZNAM KANÁLŮ Tlačítky / přejděte do možnosti Seznam kanálů. Tlačítky / můžete přepínat režim Seznamu kanálů. Pokud pomocí tlačítek PR+/PR- zvolíte Pouze TV, budete navigovat pouze mezi TV kanály. Pokud pomocí tlačítek PR+/PR- zvolíte Pouze rádio, budete navigovat pouze mezi rozhlasovými kanály. Pokud zvolíte Ukázat vše, bude možné navigovat pomocí tlačítek PR+/PR- mezi všemi kanály. Pokud budete chtít uložit poslední změny a menu opustit, stiskněte tlačítko MENU AKTIVNÍ ANTÉNA Pomocí tlačítek / přejděte na nastavení aktivní antény. Výchozí nastavení je na VYPNU- TO. Pokud chcete připojit přijímač k aktivní anténě, která je zařízením zesilujícím přijímaný signál, pak musíte změnit nastavení napájení antény na ZAPNUTO. Přijímač DVB-T může dodávat 30 ma (výstup aktivní antény 5 V). Nepoužívejte prosím běžnou pasivní anténu (neprovádějte krátké spojení konektoru anténního vstupu ANT IN), pokud je napájení aktivní antény ZAPNUTO. Mohlo by to způsobit poruchu přijímače DVB-T RODIČOVSKÁ KONTROLA Tlačítky / přejděte na možnost Rodičovská kontrola. Tlačítkem OK vstupte do menu. Zobrazí se okno požadující heslo zámku. Heslo je prvotně nastaveno na Zadejte heslo zámku. Pokud je nesprávné, zobrazí se Nesprávný PIN. Pokud je správné, zobrazí se menu Rodičovské kontroly i. DOSPĚLÝ ZÁMEK Pomocí tlačítek / přejděte na možnost Dospělého zámku. Tlačítky / přepněte do režimu Dospělého zámku. Pokud je nastavena, tato možnost získává od vysílající stanice informace o tom, zda je program pro dospělé, a pokud je Dospělý zámek aktivní, nezobrazí obraz ani zvuk ii. ZÁMEK MENU V menu zámku můžete nastavit uzamknutí pro Všechna menu nebo v Instalačním menu zakázat přístup do těchto menu. Pokud je zámek menu deaktivován, bude do systému menu volný přístup. Do možnosti Zámku menu se dostanete pomocí tlačítek / a pomocí tlačítek / zvolíte režim Zámku menu. CZ - 18

19 DEAKTIVOVÁN: Všechna menu jsou odemknuta. VŠECHNA MENU: Všechna menu jsou dostupná pouze se správným heslem zámku, takže uživatel nemůže přidávat, mazat a přejmenovávat kanály ani nastavovat časovače. INSTALAČNÍ MENU: Instalační menu je zamknuto, takže uživatel nemůže přidávat kanály. Změny se aktualizují po opuštění menu Konfigurace iii. NASTAVENÍ PIN Kód PIN přístroje se dá měnit. Pomocí tlačítek / přejděte na možnost Nastavení PIN. Stisknutím tlačítka OK zobrazíte okno Nastavení PIN. Pomocí ČÍSELNÝCH tlačítek zadejte nové číslo PIN. Nový PIN budete muset zadat podruhé kvůli ověření. Pokud jsou obě čísla PIN čtyřmístná a stejná, PIN se změní NASTAVENÍ ČASU Tlačítky / přejděte na možnost Nastavení času. Stisknutím tlačítka OK vstupte do menu Nastavení času. CZ Pokud v možnosti Nastavení časové zóny zvolíte Auto, nastaví se výchozí časová zóna vaší země. Pokud zvolíte Manuální, budete moci definovat Časovou zónu sami JAZYK V tomto menu může uživatel nastavit upřednostňovaný jazyk. Jazyk změníte stisknutím tlačítka OK. Systém: Ukáže jazyk systému. CZ - 19

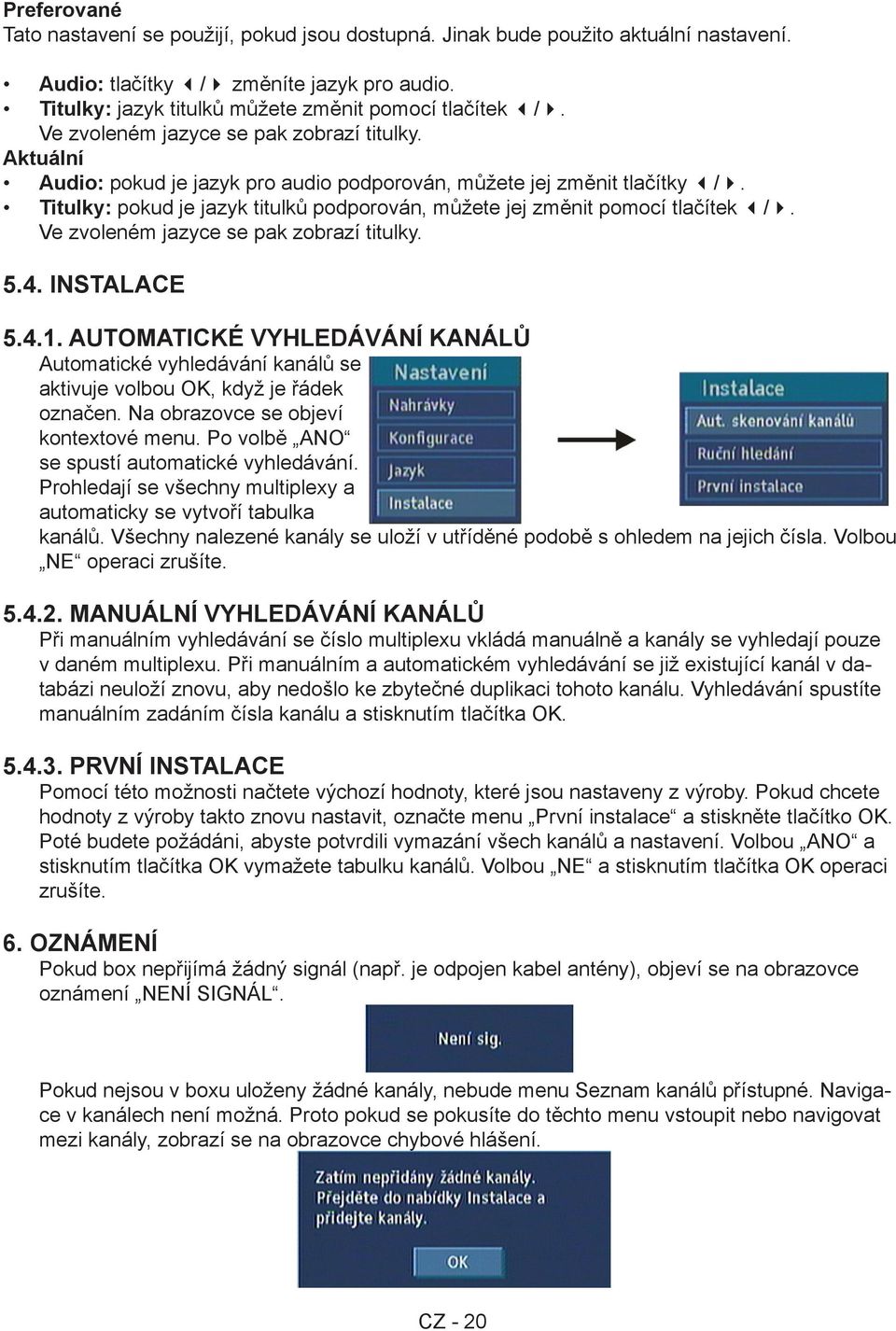

20 Preferované Tato nastavení se použijí, pokud jsou dostupná. Jinak bude použito aktuální nastavení. Audio: tlačítky / změníte jazyk pro audio. Titulky: jazyk titulků můžete změnit pomocí tlačítek /. Ve zvoleném jazyce se pak zobrazí titulky. Aktuální Audio: pokud je jazyk pro audio podporován, můžete jej změnit tlačítky /. Titulky: pokud je jazyk titulků podporován, můžete jej změnit pomocí tlačítek /. Ve zvoleném jazyce se pak zobrazí titulky INSTALACE AUTOMATICKÉ VYHLEDÁVÁNÍ KANÁLŮ Automatické vyhledávání kanálů se aktivuje volbou OK, když je řádek označen. Na obrazovce se objeví kontextové menu. Po volbě ANO se spustí automatické vyhledávání. Prohledají se všechny multiplexy a automaticky se vytvoří tabulka kanálů. Všechny nalezené kanály se uloží v utříděné podobě s ohledem na jejich čísla. Volbou NE operaci zrušíte MANUÁLNÍ VYHLEDÁVÁNÍ KANÁLŮ Při manuálním vyhledávání se číslo multiplexu vkládá manuálně a kanály se vyhledají pouze v daném multiplexu. Při manuálním a automatickém vyhledávání se již existující kanál v databázi neuloží znovu, aby nedošlo ke zbytečné duplikaci tohoto kanálu. Vyhledávání spustíte manuálním zadáním čísla kanálu a stisknutím tlačítka OK PRVNÍ INSTALACE Pomocí této možnosti načtete výchozí hodnoty, které jsou nastaveny z výroby. Pokud chcete hodnoty z výroby takto znovu nastavit, označte menu První instalace a stiskněte tlačítko OK. Poté budete požádáni, abyste potvrdili vymazání všech kanálů a nastavení. Volbou ANO a stisknutím tlačítka OK vymažete tabulku kanálů. Volbou NE a stisknutím tlačítka OK operaci zrušíte. 6. OZNÁMENÍ Pokud box nepřijímá žádný signál (např. je odpojen kabel antény), objeví se na obrazovce oznámení NENÍ SIGNÁL. Pokud nejsou v boxu uloženy žádné kanály, nebude menu Seznam kanálů přístupné. Navigace v kanálech není možná. Proto pokud se pokusíte do těchto menu vstoupit nebo navigovat mezi kanály, zobrazí se na obrazovce chybové hlášení. CZ - 20

21 7. SPECIFICKÉ FUNKCE DÁLKOVÉHO OVLADAČE Pokud není na obrazovce aktivní žádné menu, má každé z tlačítek specifické funkce: CZ TLAČÍTKO OK Pokud stisknete tlačítko OK v TV režimu, objeví se na obrazovce seznam kanálů. Pokud stisknete tlačítko OK v režimu rádia při prázdné obrazovce, objeví se na obrazovce logo rádia. Pokud stisknete tlačítko OK v režimu rádia, když je na obrazovce stále informační pruh, objeví se na obrazovce seznam kanálů. TLAČÍTKO NAHRÁVÁNÍ Programy se nahrávají jedním stisknutím tlačítka Čas nahrávání se automaticky získává z EPG. Pokud má program informaci EPG, můžete nastavit časovač. Pokud informace EPG není k dispozici, stisknutím tlačítka RECORD nastavíte časovač po 30-minutových úsecích. Pokud v EPG stisknete tlačítko nahrávání, programy se nahrají okamžitě. TLAČÍTKO LIB: Stisknutím tohoto tlačítka se dostanete do Knihovny nahrávek, která zobrazuje podrobnosti o uložených nahrávkách. Opětovným stisknutím tohoto tlačítka Knihovnu nahrávek opustíte. TITULKY: Tlačítko SUBTITLE zobrazí nebo skryje titulky kanálu. Pokud je stisknuto tlačítko titulků, zobrazí se oznámení o zapnutí nebo vypnutí titulků. Pokud kanál vysílá titulky teletextem, je třeba zapnout teletext a vybrat stránku s titulky, které se pak zobrazí na obrazovce. TLAČÍTKO INFO Pokud při stisknutí tlačítka INFO přepínáte kanály, zobrazí se ve spodní části obrazovky informační okno. Malý pruh ukazuje trvání programu. V informačním okně kanálu se zobrazí následující: Název aktuální události, název následující události a časy jejich začátků a konců Pruh trvání programu Režim programu (TV nebo rádio) Číslo kanálu Název kanálu Druhým stisknutím tlačítka INFO zobrazíte okno obsahující stručný popis právě sledovaného programu. Nyní můžete použít tlačítko > ke změně popisu programu na popis následujícího programu aktuálního kanálu. Pokud označíte další program a stisknete tlačítko OK, nastavíte připomenutí dalšího programu a pokud stisknete tlačítko RECORD, nastavíte časovač na další program. CZ - 21

22 MODRÉ TLAČÍTKO (TLAČÍTKO PRO JAZYK SLUŽBY MULTIAUDIO) Tlačítko LANG umožňuje vybrat jinou zvukovou stopu aktuálního programu. Pokud je stisknuto tlačítko pro jazyk, zobrazí se menu, které bude ukazovat počet možných audio jazyků pro TV a stopy pro rozhlasový program, které jsou k dispozici. Uživatel může navigovat pomocí tlačítek / a učinit volbu tlačítkem OK. Pokud jazyk pro audio podporuje výstup Dolby Digital, zobrazí se na konci názvu jazyka pro audio výraz AC3. Tímto tlačítkem můžete také nastavit jazyk pro titulky. POZNÁMKA: Před započetím nahrávání MODRÝM tlačítkem je třeba vybrat jazyk nahrávání. ŽLUTÉ TLAČÍTKO (VOLBA AUDIO REŽIMU) ŽLUTÉ tlačítko (LRS) přepíná zvukový režim. Jako výchozí režim je stereo. Pokud chce uživatel poslouchat pouze levý nebo pravý audio kanál, lze zvukový režim tímto tlačítkem změnit. V režimech jednoho kanálu (levý nebo pravý kanál) se stejný zvukový kanál přepne do levého i pravého výstupu. Pokud se režim změní, zobrazí se na okamžik příslušné menu na obrazovce (OSD) a uloží se pro daný program, aby bylo možné přepnout na požadovaný audio režim i příště. PR+ / PR- (NAVIGACE MEZI KANÁLY) Existují dva způsoby navigace mezi kanály: Pomocí tlačítek PR+ / PR- se dostanete na následující nebo předchozí kanál v seznamu. Stisknutím číselného tlačítka aktivujete v levém horním rohu obrazovky malé okno pro zadání čísla. Po zadání čísla zůstane okno otevřeno 2 vteřiny pro zadání další číslice. Pokud během těchto 2 vteřin nezadáte žádnou číslici, přepne se přístroj na zadané číslo kanálu. Pokud je zadané číslo vyšší než maximální počet kanálů, přepne se přístroj automaticky na poslední kanál. Seznam kanálů zobrazíte stisknutím tlačítka OK. OVLÁDÁNÍ HLASITOSTI Úroveň hlasitosti zvuku z přijímače lze měnit tlačítky VOL+ a VOL- na dálkovém ovladači. Stisknutím jednoho z těchto tlačítek se na TV obrazovce zobrazí grafický pruh hlasitosti. Vybraná úroveň hlasitosti zůstane nastavena, i když bude přijímač přepnut do pohotovostního režimu a opět zapnut, dokud ji nezměníte tlačítky VOL+ a VOL-. Nastavení hlasitosti zvuku přijímače nezávisí na ovládání hlasitosti televizoru. Dbejte, aby byly oba ovladače hlasitosti na přiměřené úrovni, aby při přepínání mezi sledováním analogové a digitální televize nebo při dřívějším zapnutí televizoru nebyla úroveň hlasitosti příliš vysoká. Zvuk z přijímače můžete ztlumit stisknutím tlačítka MUTE. Zvuk zůstane ztišený, dokud nestisknete tlačítko MUTE znovu nebo nestisknete VOL + nebo VOL-. Pokud je zvuk takto ztišen, zobrazí se v levé horní části TV obrazovky symbol ztišení. Symbol po 3 vteřinách zmizí, avšak zvuk zůstane ztišený, dokud znovu nestisknete tlačítko MUTE se zobrazení symbolu ztišení na 3 vteřiny. CZ - 22

23 PIP (OBRAZ V OBRAZE) Zapíná a vypíná okno PIP. CZ PIP +: další kanál v okně PIP. PIP -: předchozí kanál v okně PIP. POZNÁMKA: Funkce PIP je k dispozici pouze pokud je zapojena smyčka LOOP THROUGH (viz schémata zapojení). SWAP Hlavní okno a okno PIP se vzájemně zamění. ČASOVÝ POSUN (PAUZA V ŽIVÉM NAHRÁVÁNÍ) Pauza v živém nahrávání je funkce, která umožňuje pozastavit živé vysílání, pokud vám například zazvoní telefon. Můžete se pak vrátit zpět do stejného místa v okamžiku přerušení. Živé vysílání lze zastavit kdykoliv, a to stisknutím tlačítka PAUSE. V informačním pruhu začne časový posun. Trvání časového posunu lze nastavit v Nahrávkách v menu Konfigurace (viz 5.1. NAHRÁVKY). Pokud chcete časový posun zastavit, stiskněte PLAY, PAUSE nebo OK. Pozastavenou nahrávku lze sledovat v různých rychlostech pomocí tlačítek. Pokud chcete pauzu v živém nahrávání ukončit, stiskněte tlačítko. POZNÁMKA: Pokud chcete, můžete také použít tlačítko PAUSE na čelním panelu přístroje. TEXT Mnohé digitální pozemní kanály nevysílají u programů jen obraz a zvuk, ale také stránky s informacemi o svých programech, počasí, zprávy a řadu dalších témat. Přijímač je schopen tento digitální teletext zobrazit. Některé kanály jsou zcela vyhrazeny digitálnímu teletextu a nevysílají vůbec žádný televizní program. V elektronickém programovém průvodci ani na obrazovce seznamu kanálů se u těchto specializovaných digitálních teletextových kanálů nezobrazí vysílaný program přes čtvrtinu obrazovky. Pokud takový kanál navolíte, obvykle po krátké prodlevě automaticky zobrazí titulní stránku informací. Další kanály vysílají stránky digitálního teletextu společně s televizním programem a často do stránek digitálního teletextu vkládají vysílaný obraz ve zmenšené velikosti. Tyto stanice obvykle vyžadují k aktivaci stránek digitálního teletextu stisknutí tlačítka TEXT. V obou případech se přechod mezi jednotlivými stránkami informací provádí různými způsoby podle jednotlivých stanic, ale tlačítka 5/6/3/4 a [OK] vždy slouží k výběru položek z obrazovkových menu a barevná tlačítka se používají pro přímý přechod na určité stránky. Teletextový režim můžete opustit stisknutím tlačítka TEXT na dálkovém ovladači nebo přepnutím kanálu. Také pokud zobrazíte informační pruh nebo vyvoláte menu, přepne se televizní režim přechodně do režimu teletextu, a rovněž pokud menu nebo informační pruh zrušíte. Kanál digitálního teletextu můžete opustit přepnutím kanálu kterýmkoliv z běžných způsobů. Funkci digitálního teletextu u kanálu s kombinací digitálního teletextu a programu můžete opustit a vrátit se k normálnímu sledování televizního programu stisknutím tlačítka TEXT. CZ - 23

24 Vyvolání informačního pruhu nebo některého obrazovkového menu způsobí, že přijímač přestane zobrazovat stránky digitálního teletextu a při zobrazení tohoto pruhu nebo menu je přechodně nahradí prázdnou obrazovkou. Do digitálního teletextu nelze vstoupit, pokud jsou zapnuty titulky. WIDE Televizory existují s obrazovkami ve standardním formátu (4:3) a širokoúhlém formátu (16:9). Při první instalaci přijímače jste specifikovali formát připojeného televizoru (ten lze nyní změnit, pokud je to nutné viz Konfigurace). Digitální pozemní televizní vysílání je také k dispozici ve standardním i širokoúhlém formátu. Zvláště u filmů a dramat existuje tendenci vysílat je v širokoúhlém formátu, aby byl co nejvíce navozen zážitek z kina, ale některé programy, například zprávy se vysílají ve formátu 4:3. Abyste mohli získat maximum z obou druhů televizorů a programů, pak pokud sledujete širokoúhlý film na standardním televizoru nebo naopak standardní vysílání na širokoúhlém televizoru, můžete použít tlačítko WIDE. Jestliže je přijímač správně nastaven pro připojený televizor, bude širokoúhlý program vždy správně zobrazen na širokoúhlém televizoru a program ve standardním formátu bude správně vyplňovat obrazovku televizoru standardního formátu.pokud zobrazuje širokoúhlý televizor program ve standardním formátu, lze tlačítkem WIDE přepínat mezi zobrazením s černými pruhy po stranách a zvětšením obrazu tak, aby vyplňoval celou šířku obrazovky, avšak s ořezáním horní a dolní části. Pokud zobrazuje standardní televizor program v širokoúhlém formátu, lze tlačítkem WIDE přepínat mezi zobrazením s černými pruhy na horní a spodní straně obrazovky a vyplněním celé výšky obrazu, ale s ořezáním stran dle instrukcí vysílaných s programem (nazývají se Pan & Scan ). Vliv tlačítka WIDE na zobrazení obrazu zrušíte jeho opětovným stisknutím. POZNÁMKA: Někdy se televizor automaticky pokusí sám kompenzovat nesprávný formát obrazovky. V takovém případě nastavte při sledování programu televizor na správný formát. CZ - 24

25 8. UPGRADE SOFTWARU POMOCÍ RS 232 Předmětem tohoto manuálu je poskytnout uživateli potřebné informace a podrobnosti týkající se upgradu softwaru přijímače pomocí RS232. Seznam potřebného zařízení: Přijímač a televizor Počítač s funkcí Hyper Terminal Kabel sériové komunikace RS232 Postup pro uživatele je následující: 1. Zapojte kabel sériové komunikace mezi port RS232 přijímače a sériový komunikační port (COM1 nebo COM2) počítače. 2. Ujistěte se, že počítač je zapnutý a přijímač byl nejprve resetován a poté přepnut do pohotovostního režimu. 3. Spusťte program Hyper Terminal počítače, a to v menu Start / Programy / Příslušenství / Komunikace / Hyper Terminal. 4. Pro nové připojení spusťte soubor Hypertrm.exe. 5. Připojení pojmenujte a přidělte mu ikonu. (Nemusíte pokaždé vytvářet nové připojení. Stejný název můžete použít i při pozdějším připojení). 6. V novém okně zvolte komunikační port (COM1 nebo COM2), podle toho, který jste použili v bodě 1. Nastavení portu by mělo být následující: Bity za sekundu : Datové bity : 8 Parita : Žádná Počet stop-bitů : 1 Řízení toku : Žádné 7. Nyní je připojení hyperterminálu vytvořeno. Z menu Přenos zvolte Odeslat soubor. 8. Zadejte název souboru, který se má odeslat. 9. Jako typ protokolu zvolte Xmodem1K. 10. Stiskněte tlačítko Odeslat a resetujte přijímač. Průběh uvidíte na obrazovce počítače. 11. Vyčkejte do skončení přenosu. Poté zařízení odpojte a opusťte okno Hyper Terminal. 12. Přijímač se automaticky spustí. CZ CZ - 25

26 9. POZNÁMKY NAPÁJENÍ: Přijímač je třeba připojit výhradně ke střídavému proudu V, 50 Hz. VEDENÍ: Zajistěte, aby vedení napájecího kabelu a všechna ostatní vedení byla umístěna tak, aby se po nich nešlapalo ani nebyly stlačeny předměty na ně položenými nebo o ně opřenými. Věnujte zvláštní pozornost síťovému kabelu v místě přechodu do zástrčky a v místě, kde vychází z přijímače. Neprovádějte propojení ani neupravujte vedení, pokud je přijímač zapojen v zásuvce. TEPLOTA A VLHKOST: Nenechávejte ani nepoužívejte přijímač na horkých, studených a vlhkých místech. Nedovolte, aby přijímač zvlhl od kapek nebo polití, protože to může být nebezpečné. Nestavte na přijímač předměty naplněné vodou, například vázy. VĚTRÁNÍ: Otvory a výřezy krytu přijímače jsou určeny k větrání. Nezakrývejte je ani neblokujte, protože to může vést k přehřátí. ČIŠTĚNÍ: Před čištěním přijímač odpojte ze zásuvky. Používejte pouze mírně navlhčenou tkaninu. Nepoužívejte tekuté ani aerosolové čistící prostředky. TEPLO A OTEVŘENÝ OHEŇ: Přijímač neumísťujte v blízkosti otevřeného ohně ani zdrojů intenzivního tepla, například elektrických topných těles. Zajistěte, aby se na přijímač nestavěly zdroje otevřeného ohně, například svíčky. BLESKY: V případě bouřky nebo výskytu blesků vytáhněte přijímač ze zásuvky, a to rovněž v případě, že jej nebudete delší dobu používat. NÁHRADNÍ DÍLY: Pokud přijímač potřebuje náhradní díl, zajistěte, aby osoba provádějící opravu použila díly, které jsou specifikovány výrobcem nebo mají stejné specifikace jako originální díl. Jiné díly mohou způsobit požár, úraz elektrickým proudem nebo jiné nebezpečí. LIKVIDACE BATERIÍ: Zajistěte, aby vybité baterie z dálkového ovladače byly bezpečně zlikvidovány. SERVIS: Zajistěte, aby osoba, která provádí servis vašeho přijímače, k tomu byla kvalifikovaná. Neodnímejte sami kryt, mohlo by dojít k úrazu elektrickým proudem. Jsme hrdí, že vám můžeme nabídnout produkt vysoké kvality. Abychom tuto úroveň kvality udrželi, měl by být servis vašeho přijímače prováděn v autorizovaném servisním středisku. CZ - 26

27 10. PRŮVODCE ŘEŠENÍM PROBLÉMŮ CZ Problém Možná příčina Co dělat Kontrolka LED nesvítí. Není připojen síťový kabel. Zkontrolujte, zda je v napájecí zdířce připojen síťový kabel. Není obraz nebo zvuk. Žádný nebo slabý signál. Zkontrolujte připojení antény a SCART. Nastavení, která jste provedli v menu, nebyla provedena. Dálkový ovladač nefunguje. Zapomněli jste heslo. Nahrávání se nespustí. Není obraz PIP. Digitální set-top-box byl vytažen ze zásuvky, aniž byl předtím přepnut do pohotovostního stavu. Digitální set-top-box je v pohotovostním režimu. Jsou vybité baterie. Žádný nebo slabý vstupní signál antény 2. Žádný nebo slabý vstupní signál antény 2. Kanál PIP je rozhlasový. Před vytažením digitálního set-top-boxu ze zásuvky se ujistěte, že je v pohotovostním režimu. Stiskněte pohotovostní tlačítko. Zkontrolujte, zda není před čelním panelem překážka. Dálkový ovladač je nesprávně namířen. Vyměňte baterie. Kontaktuje nejbližší servisní středisko. Zkontrolujte připojení vstupu antény 2. Zkontrolujte připojení vstupu antény 2. Tlačítky PIP+ / PIP- navolte platný televizní kanál. CZ - 27

28 CZ 11. TECHNICKÉ SPECIFIKACE OBECNÁ CHARAKTERISTIKA Napájecí napětí Vstupní frekvence Maximální příkon Příkon v pohotovostním režimu Provozní teplota Skladovací teplota Vlhkost Fyzické rozměry Hmotnost HARDWAROVÁ KONFIGURACE Hlavní procesor Flash paměť DDRRAM DIGITÁLNÍ VLASTNOSTI Standardy vysílání DEMODULACE COFDM FEC VIDEO Video dekodér pro MPEG-2 MP@ML Poměr stran Analogové výstupy RGB Analogové výstupy CVBS AUDIO MPEG layer 1 a 2 Podporované vzorkovací kmitočty Širokopásmový dynamický rozsah DÁLKOVÝ OVLADAČ Provozní dosah Baterie V stříd. proud, 50 Hz 170 MHz 858 MHz 21 W 12,5 W 5 C až +45 C -15 C až +55 C 25 až 75% rel. 360 x 280 x 48 mm g STM MB 64 MB DVB, MPEG2 S režimem 2K/8K TFT Pro všechny režimy DVB (automaticky nalezené) 4:3, 16:9 s pan vektorem BW 5 MHz při snímacím signálu 0,5 až 5 MHz 32 khz, 44,1 khz nebo 48 khz Rozlišení 16 bit Max. 10 m 2 x 1,5 V mikro (R-03/AAA) * Změny formátu návodu k použití jsou vyhrazeny. CZ - 28

29 TUNERY 2 x vstup RF Typ IEC, samičí (75 ohmů) 2 x výstup RF (smyčkový loop through) Typ IEC, samčí (75 ohmů) CZ PEVNÝ DISK Kapacita pevného disku ČELNÍ PANEL Displej Tlačítka dálkového ovladače AUDIO R/L Konektor Výstup DIGITÁLNÍ AUDIO Výstup AUDIO/VIDEO a VSTUP/VÝSTUP DAT SCART Video výstup RGB Video vstup RGB Video výstup CVBS Video vstup CVBS Analogový audio výstup Analogový audio vstup Digitální audio výstup Datové rozhraní Poznámka Změna technické specifikace vyhrazena. 160 GB VFD Režim Standby ON/OFF (zapnuto/vypnuto, Menu, Record (nahrávání), Pause (pauza), OK, Menu Up/ Down (nahoru/dolů), Menu Left/Right (doleva/doprava). 2 x RCA (pravý + levý) 2 Vrms, 0 dbfs / Z = 100 kω Optický SPDIF SCART TV, SCART videorekordéru SCART TV SCART videorekordéru SCART TV, SCART videorekordéru SCART videorekordéru SCART TV, konektor RCA, SCART videorekordéru SCART videorekordéru Optický výstup SCART RS 232, RS232 (max bps), 9-pinový Informace o ochraně životního prostředí Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením. Likvidace starého elektrického a elektronického zařízení Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK HYUNDAI CORPORATION, SEOUL, KOREA CZ - 29
